Как обжать кросс кабель

Порядок обжима витой пары c штекером RG 45, все схемы

В данной статье мы решили подробно показать схему обжима витой пары и рассказать о всех возможных вариантах обжима. На сегодняшний день практически у каждого третьего жителя планеты в доме есть проводной интернет. И конечно же проблема со штекером RG 45 или кабелем возникают часто. К примеру: ваш кот, собака очень любят поиграть с проводами, последствие этих игр, очевидно, вам приходится вызывать мастера, чтобы он заново обжал штекер или заменил кабель. Чтобы сэкономить деньги на вызове мастера, мы покажем все популярные схемы обжима, с их помощью вы сможете обжать витую пару самостоятельно.

Схемы обжима сетевого кабеля для разъемов RG-45

В предыдущих наших статьях мы уже писали, как можно обжать сетевой кабель самостоятельно, поэтому сейчас уделим больше внимания на варианты распиновки. Существуют несколько наиболее популярных схем, ними пользуются большая часть интернет провайдеров. Вот их и обсудим сейчас.

Прямая распиновка, маркируется как 568В

Прямую раскладку используют для соединения свитча, роутера, хаба с вашим компьютером. Этот способ наиболее распространенный в нашей стране. На картинке ниже вы видите, как должны располагаться провода витой пары состоящей из 8 жил в коннекторе.

Если внимательно присмотреться к этой схеме, тогда вы поймете, почему её называют прямой. Все из-за того, что обжим выполним на двух разъемах RG 45 идентично.

Перекрестная распиновка (crossover), маркируется как 568A

Перекрестной схемой пользуются, когда хотят соединить компьютер — компьютер напрямую или свитч — свитч. Поэтому если вам необходимо объединить два устройства по сети, этот метод как раз вам подойдет. Пример, какая должна быть распиновка кабеля, при 8 жильной витой паре, приведен ниже на фото.

Вы видите, что на втором штекере, провода перевернуты, отсюда и название – перекрестная схема.

Прямой обжим с 4 жильной витой пары (двухпарный провод)

Двухпарный кабель также часто используется интернет провайдерами для прокладки внутри помещения. Две пары достаточно, чтобы прокачать 100 Мбит/с, а вот себестоимость такого интернет кабеля, значительно ниже. Порядок обжима этой витой пары, мы привели ниже на картинке.

Минусы такого кабеля, заключаются в невозможности подачи питания на устройство, так как всего 4 провода. Поэтому, если необходимо передать помимо информационного сигнала, еще и питание, тогда покупайте 8 жильный кабель. Смотрите также статью как можно убрать пароль на Windows 10, 8, 7.

Схема обжатия витой пары RG-45 с PoE, стандарт — IEEE 802.3af

Данная схема позволит помимо информационного сигнала, передать питающее напряжение на свитч, роутер или любое другое устройство. Благодаря этому не нужно будет покупать отдельный провод для подачи питания. В распиновки коннектора rj-45, синий и коричневый провод применяют для подачи электричества. Вы спросите, а где это нам пригодиться? Отвечаю: при установки видеонаблюдения, подачи электричества на коммутатор. Многие, из которых рассчитаны принимать питание из разъема rj-45. И так далее.

Помните! Подавать по сетевому кабелю 220 В нельзя категорически, он не рассчитан на такое высокое напряжение. Последствия могут быть непредсказуемы. Стандартный диаметр сетевого кабеля 0.51мм, это дает возможность пропускать напряжение до 1.5 А. Если вам необходимо больше пропустить, тогда соедините два проводка параллельно, тогда получите увеличение в 2 раза (3 А).

Перекрестной схемой обжимайте для скорости прокачки 1 Гбит/с

Для достижения соединения в 1 Гбит/с между устройствами, нужно задействовать 4 пары (8 проводов). Пример обжатия смотрите ниже.

Возможно вам это будет интересно, статья о том как включить блютуз на ноутбуке Windows 7, 10.

Схема обжатия консольного кабеля (rollover cable)

В этом варианте нужно один конец витой пары обжать по обратной схеме, по отношению к другому концу. Выглядит это, как будто вы перевернули его и глянули на штекер с другой стороны. Эту схему обжатия применяют, когда необходимо настроить роутер или коммутатор при помощи ПК. Чаще всего используют для устройств Cisco.

Как выбрать сетевой кабель

Мы расскажем вам, на что необходимо обратить внимание при выборе витой пары.

• Очень важный момент, нужно понимать прокладывать сетевой кабель вы будите внутри помещения или снаружи. Потому что для внутренней прокладки подойдет самая простая и дешевая витая пара. А вот для внешней (на улице) нужно брать с дополнительной защитой (двойная оплетка, защищающая от природных явлений, таких как: солнце, дождь, снег, мороз).

• Если протяженность кабеля будет большая, тогда берите витую пару с дополнительной проволокой. Она будет надежно удерживать провод от разрывов.

• Обратите внимание на состав провода, он может быть из биметалла или медный. Конечно же, медный лучше, но и его цена в разы выше. Так что, тут нужно смотреть на бюджет, выделенный на покупку и определяться.
• Толщина каждой жилы должна быть около 0.50 мм, в идеале. Но, увы, многие производители занижают эти показатели до 0.40 мм.

• Посмотрите маркировку на кабеле, уважающий себя производитель делает её четкой и понятной. А недобросовестный изготовитель, такую наносит маркировку, что при касании она стирается, или и вовсе её нет на кабеле.

• Можно купить сетевой кабель в котором есть дополнительная защита от различных наводок (гроза, статика). В таком кабеле присутствует экран в виде фольги.

• Наличие сертификата качества.

Категории витой пары

Заключение

Надеемся, что данная статья поможет вам определиться с выбором, какую выбрать распиновку кабеля для интернета. Мы в свою очередь, конечно же, рекомендуем на сегодняшний день выбрать прямую схему обжатия. Она наиболее распространенная в нашей стране. Все вопросы, которые у вас возникают, пожалуйста, пишите в комментариях ниже

Как обжать интернет кабель: правильная схема обжима кабеля для интернета

Привет! Сегодня напишу для читателей вспомогательную статью. Никакого Wi-Fi не будет. Поговорим про обжим витой пары. Самое таинственное занятие системного администратора. То самое, когда приходит время включать танцы с бубнами в попытках расплести паутину локальной сети по периметру… Чего это я, давайте к делу.

Причем тут витая пара и Wi-Fi?

Уважаемый читатель, у меня тут свободный блог – так что если все не интересно, сразу же пролистай в Содержании на интересующие разделы статьи. Я же начну издалека. В далекой-далекой галактике…

Дело в том, что центральным элементом домашней вайфай сети сейчас является роутер. А современный роутер обычно имеет проводные подключения:

1. От роутера в сеть провайдера – тот самый кабель из подъезда. Бывает обычный Ethernet и телефонный под ADSL – все эти провода называются как раз «витой парой». Первый встречается чаще, второй все реже и реже.
2. От роутера к компьютеру или ноутбуку – иногда подключение делают не через Wi-Fi, а по проводу. Так и компьютеры без адаптера можно зацепить в интернет, да и пинг поговаривают матерые игроки будет получше.

Так что в домашней сети без витой пары никуда.

Проблема

Одна из самых частых причин в пропаже интернета дома – проблема в кабеле. Есть много вариантов:

1. Перетерся провод где-то в угловых соединениях – шоркнули его или пнули, бывает.
2. Нарушилось соединение в коннекторе – провод там открытый, так что может и переломиться. Порой просто отходит соединение. А со временем обжим «пересыхает», так что все равно приходится улучшать соединение.

Суть в том, что при замене провода или починке коннектора, все равно придется как-то заново нацеплять те самые коннекторы. А вот эта процедура и называется обжимом. И сделать это можно вполне в домашних условиях самому (я вам как матерый админ говорю, и не в такие времена жали кабель). Но нужно немного теории – это вам не электропроводка. Так что сначала немного теории, а потом перейдем к практике.

Витая пара

В прошлом разделе мы выяснили, что витая пара – это провод, применяемый для сетевых соединений в компьютерной технике. Особо применяется в домашних условиях для подключения к интернету.

Название свое он получил из строения. Внутри идут медные провода в оболочке, скрученные попарно. Скручивание делают с определенным шагом в зависимости от количества таких пар. Вся фишка такого скручивания – взаимное гашение помех для улучшения качества сигнала в рабочей сети (ведь по этому проводу тоже идет электричество, хоть и не 220V, а надежность здесь нужна на высоком уровне, но это тема уже стандартов).

Существует несколько видов витой пары… Даже много. Основная классификация – по устройству, не основная – по защите. По устройству в домашних условиях вы как правило будете иметь дело с кабелем 5й категории (при желании поищите самостоятельно, статья не о том).

По защите тоже ничего сложно – есть с защитой, есть без защиты. Защита имеется ввиду не от падающих табуреток, от тех же самых наводок, создающих помехи. Дома обычно это не требуется, но мало ли что вам попадется под руки. Раздел больше для того, что вам придется во время обжимки вскрывать кабель, и нужно быть готовым ко всему) Так что немного анатомии для системного администратора и домашнего любителя посидеть во ВКонтактике.

Итак, внутри идут пары проводов – обычно 2 или 4. Провод может быть облачен в защиту – речь идет о фольге или оплетке. При этом защита может быть как на целый провод, так и отдельно на каждую пару. Тонкостей много, лучше сразу вскрывать и смотреть по месту. В домашнем кабеле обычно ничего подобного нет – одна оплетка, и в ней сразу пары.

Маркировки витой пары:

• UTP – обычная, без защиты, для дома. Если нужно восстановить кусок дома и идете в магазин – как раз ищите что-то вроде UTP5 – пойдет в самый раз.
• FTP ­ – с фольгой, тоже порой применяют в помещении.
• SFTP – металлическая оплетка, применяют на улице.
• STP – защита на каждой паре. При нахождении провода на улице рядом с линиями электропередач (надеюсь, вас туда не занесло).

Итого разные варианты скомпонованы на следующем рисунке:

Дополнительно бонусом – бывают многожильные и одножильные кабели. Многожильные применяют дома – провод выходит гибким, как раз для активных перемещений. Одножильный провод уже лучше использовать при промышленной прокладке – до розетки, провод не гнется, но зато пропускание сигнала гораздо лучше.

Упоминать про горючие и негорючие, круглые и плоские здесь уже даже не хочется – все-таки не учебник сисадмина, а просто помощь нуждающимся в домашних условиях. Так что если есть вопросы – бегом в комментарии.

Выбор провода и стандарты

В прошлом разделе упомянул про категории витой пары, здесь рассмотрим этот момент чуть подробнее. Ведь от категории тоже зависит и анатомия, и скорость передачи на шнуре.

Я вам порекомендовал брать категорию 5, но подойдет и 6я (CAT5, CAT6). Все варианты показаны в следующей таблице:

Важно здесь будет подобрать кабель для нужной скорости. А это еще и зависит от количества проводов внутри. Обычно бывает так:

• 2 пары (4 провода) – до 100 Мбит/с
• 4 пары (8 проводов) – от 100 Мбит/с

Обычно технология провайдера ограничивает вас скоростью в 100 Мбит/с для интернета. Но уже скоро этот порог будет пройден. Я к чему – обычно на интернетном кабеле будет именно 2 пары, а вот на домашних (от маршрутизатора до компьютера) уже 4 пары.

4 пары, или 8 проводов

Теория обжима

И вот мы уже подбираемся к процедуре обжима. Но нужно еще кое что прояснить, последний рубеж.

Все вы видели коннектор на конце витой пары, который еще идет в сетевой разъем сетевой карты или роутера. Этот штекер имеет специальную маркировку. Тот который применяется в основном сейчас в домашней локальной сети – RG-45. Немного об устройстве коннектора и соединении.

1. Витая пара устанавливается в разъем коннектора.
2. Провода витой пары разводятся по специальным желобам в коннекторе.
3. Контактный механизм коннектора – ножи. В магазинном состоянии – разведены, давая дорожку для проводов кабеля.
4. При обжатии дают давление на ножи, а они прорезают оболочку и обеспечивают плотный контакт с жилами провода.
5. С другой стороны остаются открытые контакты ножей – они то и обеспечивают соединение с сетевым адаптером при подключении.

Вот картинка, как работают ножи:

А вот коннектор в увеличенном виде (тот самый наконечник провода или «джек»):

Такое соединение надежно и отлично передает сигнал. Но новички на первых порах могут недожать – и соединения либо не будет, либо оно будет установлено на низкой скорости (это одна из причин снижения скорости в сети). Лучший способ исправить – прожать еще раз сильнее, или же переобжать заново. На практике у нас в вузе эта процедура получилась далеко не с первого раза у каждого – так что все с чего-то начинают.

Wi-Fi вызывает рак?

По нашей статистике на этот вопрос правильный ответ знают лишь 7% пользователейДА
НЕТ
Ответить

Инструменты

Главное при обжиме – сделать качественный прорез ножами оболочки. А для этого нужно создать правильное сильное давление на контакты. Ну и не обошлось здесь без создания инструментов, хотя можно обойтись и без них.

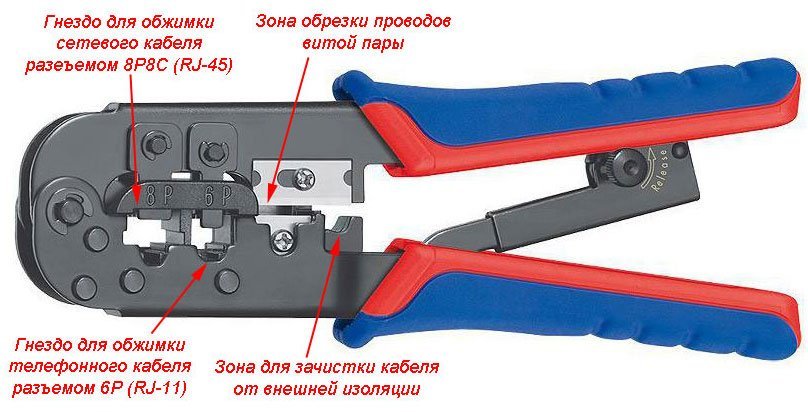

Профи применяют специальный инструмент – обжимные клещи, или кримпер. Еще встречал названия вроде «обжимки для проводов» или «обжимки для коннекторов». Тут уже у кого какой вкус, наверняка вы услышите и другие какие-нибудь версии.

Стоит эта штука не так уж и дорого. Можно найти рабочий экземпляр в пределах 1000 рублей. Для разовой починки дома, штука бесполезная. Но главная их особенность – заточенный под витую пару функционал:

• Срез оплетки ровно под уровень проводов
• Зачистка изоляции проводов до жилы
• Одновременный обжим всех ножей с нужным усилием
• Иногда есть гнездо для обжима и телефонного кабеля (RG-11)

Вот так они выглядят:

Без инструмента

В своей жизни я видел много способов обжимки. Но самый интересный из них был – зубами, т.к. у человека тёща была стоматологом… Так что порой и не нужен вовсе инструмент.

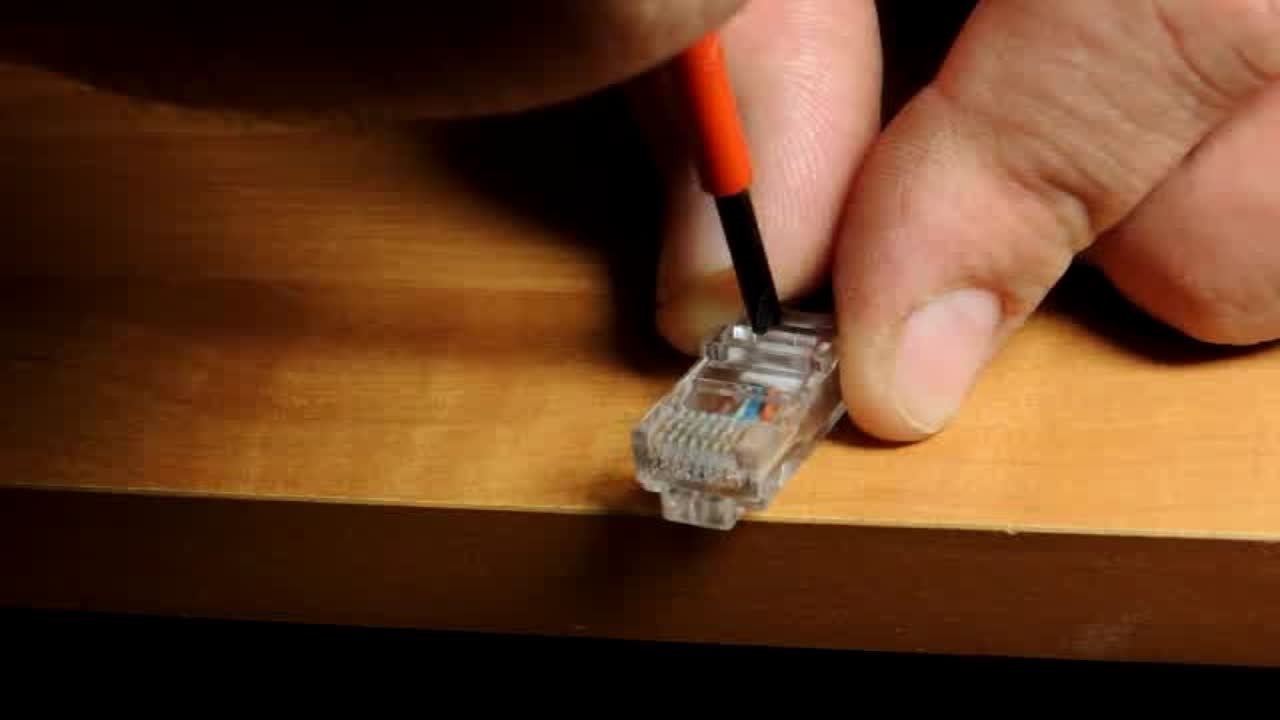

Еще один подручный инструмент, который есть у каждого – отвертка. Причем это, пожалуй, самый популярный инструмент в домашних условиях. Главное – ничего не поломать и качественно продавить контакты. Если на тесте соединение не установится, нужно просто пытаться прожать еще раз. Рабочий способ, тяжелый, все постоянно соскальзывает – но на безрыбье и рак рыба.

Еще один домашний помощник – плоскогубцы. Но мой совет – лучше все же помучиться с отверткой. Плоскогубцы не обеспечивают сильного вдавливания (особенно посередине), а при большой русской богатырской удали легко ломают коннектор на мелкие куски.

Друзья! Специально для любителей чего-то интересного и секретного у нас есть свой закрытый клуб “Атлантида”.

• Ежедневные актуальные схемы заработка.
• Разбивка по уровню – на 1 уровне голимый паблик, на 4 уровне – высокодоходный приват.
• Бесплатно. Просто нужно успеть. Всего 3000 мест для 1 уровня.

Обязательно зарегистрируйтесь, иначе будет видно всего 5 гостевых статей – ПЕРЕХОДИМ.

Схема обжима – распиновка

А вот теперь сама наука. Одно дело надавить, другое дело правильно завести провода в жилы (а это самое главное, чтобы правильно обжать витую пару), причем в оба коннектора – случайный набор здесь не подойдет. Очень важен порядок. Всего в коннекторе имеется 8 желобов под 8 жил. Если обжимаются 4-жильные провода – часть канавок оставляют пустыми, главное верно попасть.

Сначала рассмотрим классическую обжимку 8-жильного провода. Есть 2 способа:

1. Прямой обжим кабеля (тип Б, 568B) – так и применяют в 99% случаев. Используют для коннекта периферийных устройств с роутером/хабом/свичом.
2. Перекрестный обжим (кроссовер, тип А, 568A) – применяют для прямых соединений компьютер-компьютер.

Для справки. Сейчас современный адаптеры понимают оба эти способа, но предпочтительным остается первый вариант прямого обжима.

Названия схем обжимки витой пары берутся от способа расположения проводов по отношению друг к другу. Посмотрите изображения снизу и все поймете. Главное здесь – показан вид на коннекторы снизу (там, где нет ножки).

Прямой обжим

Используйте эту схему распиновки!

Если картинки вдруг почему-то недоступны, расположение по цветам:

1. Бело-оранжевый
2. Оранжевый
3. Бело-зеленый
4. Синий
5. Бело-синий
6. Зеленый
7. Бело-коричневый
8. Коричневый

Перекрестная схема

Четыре жилы

Еще один вариант для 4 жил – тот случай, когда всего 2 пары. Стандартно делают вот так:

Вся фишка грамотной распиновки – сопоставить провода по обе стороны кабеля, при этом даже не зная, как обжали коннектора на другой стороне. Негласный стандарт, где не нужно бегать до щитка провайдера. Цифры 1-8 на картинках порой выдавливают на розетках, это для тех, кто не хочет спутать порядок.

Порядок при обжимке

А теперь переходим непосредственно к правильному способу обжать кабель. В работе будьте аккуратны – главное не повредить себя, а коннекторы дешевые)

Шаг 1. Снимаем изоляцию

Сначала снимите изоляцию с провода – ее можно аккуратно поддеть ножницами или использовать зачистщик на кримпере – вставили, провернули, и обертка отлетела. Она хрупкая, так довольно легко снимается. Снимать изоляцию нужно не так уж и много – пары сантиметров от конца хватит. Если что, потом все подрежете. Клещи имеют специальные метки, по какой уровень нужно обрезать покрытие.

Шаг 2. Расправляем провода

Теперь берем наши провода, расправляем их и располагаем согласно схеме распиновки. Из рекомендаций – попробуйте их расправить карандашом или ручной – становятся гладкими и теснорасположенными друг к другу – что нам и нужно.

Шаг 3. Обрезаем

Теперь самое время обрезать и выровнять наши провода. Обрезаем или кусачками, или теми же клещами, да хоть ножом. Оставляем около сантиметра чистого провода. При практике точно научитесь выверять расстояние.

Шаг 4. Попадаем в коннектор

Самая сложная часть. Нужно теперь нашу конструкцию вставить в коннектор. Коннектор при вставке располагается вниз ножкой. Почему сложно – провода норовят не попадать в свои канавки, залезают к соседям, загибаются, путаются. Здесь рекомендация – терпение и еще раз обратить внимание на обработку карандашом – помогает.

Шаг 5. Вставляем до конца

После попадания – надавливаем на кабель, чтобы проводки зашли до самого упор. При этом обертка спрячется в самом коннекторе. Если обертка не зайдет в коннектор – возможны переломы в будущем. Если напротив окажется короткой – провода не дойдут до ножей. Так что все с опытом и на глаз.

Шаг 6. Опрессовка

А теперь самое время прожать наши ножи – способы обсудили выше, но лучше использовать клещи. Берете и прожимаете.

Шаг 7. Проверка и доработка

Обязательно проверьте соединение на компьютере или роутере перед тем как убирать инструменты. Порой с первого раза может не получиться. Самый простой способ исправить ситуацию перед тем, как расстроиться – прожать ножи еще раз, но сильнее. Очень часто помогает.

Если же коннекта нет, обратите внимание на это:

• Точно ли провода заведены по схеме? Не вылетели ли? Посмотрите сквозь коннектор.
• Дошли ли провода до упора коннектора? Смогли ли ножи достать их?

Остальное можно списать только на поломку кабеля.

Изначально до обжимки сетевого кабеля можно насадить вот такие кожухи. Отлично предохраняют от перегиба возле коннектора, но на практике все живет и без них. Видов очень много, статья не о том. Для справки.

Проверка

Есть и возможности проверки соединения кабеля. Главное – получить оба конца. На практике дома не всегда это получается – ведь провайдер не отдаст вам свой конец провода. Поэтому здесь проще проверять на устройстве – если все работает, значит отлично. Нет – ищем причину в другом.

Профессионально используют LAN-тестеры. Это устройство показывает наверняка, по какой жилке есть сигнал, а по какой его нет:

Дополнительно можно использовать и мультиметр, но здесь придется прозванивать отдельно каждую жилку. Но что поделать, ведь русский человек умеет все)

Всех благодарю за внимание! Если еще остались вопросы – пишите в комментарии. Жали, жмем и будем жать)

Обжим витой пары – схема и пошаговый порядок действий

Интернет кабель, который используют для предоставления интернета, называют витая пара. Этот кабель зачастую состоит из двух или четырех пар скрученных равномерно между собой. Жилы состоят из меди или биметалла (омедненный алюминий), толщина бывает разная от 0.4 мм до 0.5 мм. Каждая жила в изоляции. Все эти пары находятся в защитной пластичной внешней оболочке.

Сетевой кабель бывает для наружных работ и внутренних. Для наружных работ внешнюю оболочку делают значительно крепче, чтобы под воздействием внешней среды (дождь, снег, ветер, солнце, перепад температуры) провод как можно дольше прослужил. Сортируется витая пара в бухты, длиной 305 м. На базарах можно купить от одного метра.

Виды витой пары

Ассортимент сетевых кабелей для передачи данных (интернет) небольшой, но все же есть. Рассмотрим самые востребованные и популярные среди пользователей, провайдеров. Ниже на фото мы покажем варианты витой пары.

UTP — самый часто использованный кабель, потому что он недорогой и внутри помещения довольно-таки долго прослужит.

FTP – отличается от UTP наличием экрана, сделанным из тонкой фольги.

SFTP — в этот провод помимо экрана добавили оплетку из металла, чтобы не было разрывов на больших пролетах.

S/STP, STP – кабель с двойным экраном, один общий, второй экранированная каждая пара. Благодаря этому данный провод можно пробрасывать на расстояния более 100 метров. Также его используют при прокладке возле электрических проводов.

SF/UTP – Кабель, в котором сочетаются экран и оплетка из металла.

Существует одножильная и многожильная витая пара.

• Минус одножильной в том, что она плохо гнется, но при этом показатели передачи данных лучше. Проще выполнить обжим, расстояния прокладки больше.
• Многожильный сетевой кабель наоборот, отлично гнется, зато расстояние, на которое можно протянуть значительно меньше. При обжатии из-за хрупкости возникают проблемы, приходиться по несколько раз обжимать. Такой провод хорошо подходит для мест, где при проводке много изгибов.

Какая последовательность проводов в интернет кабеле

Как уже говорилось, типов расположения проводов два

• Прямая, когда происходит подсоединение сетевых выходов устройства с роутером или коммутатором;
• Перекрестная, когда подключают несколько одинаковых устройств напрямую.

Наиболее часто используется именно второй стандарт. Последовательность проводов в котором следующая: бело-оранжевый провод, оранжевый, бело-зелёный, синий, бело-синий, зелёный, бело-коричневый, коричневый. Таком тип используется, когда связываются два однотипных устройства

Важно! Перекрестный вид используется, когда нужно связать два однотипных устройства: компьютер с компьютером, коммутатор с коммутатором и т.д. Постепенно этот вид расположения проводов теряет свою популярность, так как на замену ему приходят интерфейсы, способные самостоятельно производить настройку передачи сигналов и их прием автоматически.

Последовательность расположения жилок в коннекторе

Подготовка витой пары к обжиму

У провода внутри под изоляцией есть капроновая нитка. Можно немного разрезать изоляцию ножом или ножницами, а затем, чтобы не повредить изоляцию внутренних проводков, потянуть за нитку, так чтобы она рвала внешнюю изоляцию. Порвать примерно 2-3 см. затем отрезать лишнюю изоляцию. Я стараюсь не пользоваться инструментами для обрезки изоляции т. к. очень часто повреждается изоляция самих проводов. Исключением является очень дорогие и качественные обжимные клещи.

Необходимые инструменты

• Провод витой пары на 2 или 4 пары,
• обжимные клещи для 8P8C (официальное название кримпер),
• коннектор RJ-45 (8P8C).

Обзор схем для обжима

Правильную работу провода обеспечивает определенное расположение жил в коннекторе. Существует две основные схемы распиновки для 8-жильного кабеля и еще одна – для 4-жильного, которым уже почти никто не пользуется.

Если коммутационное устройство – роутер или свитч – нужно соединить с ПК, ноутбуком, моноблоком, то требуется прямая распиновка. При коммутации напрямую двух компьютеров – перекрестная (kross-over).

Обе схемы имеют цифровое обозначение:

• прямая – 568В;
• кросс-овер – 568А.

Лучше выучить расположение проводов в обоих случаях, так как для домашнего применения для создания внутренней сети могут пригодиться обе схемы.

Прямая схема. Провода в процессе обжима обоих коннекторов располагаются одинаково, как будто в зеркальном отражении. Важен и порядок проводников, и их цветовое соотношение

Менять местами провода нельзя. Если после бело-оранжевого следует оранжевый, то ни синий, ни зеленый, никакой другой подключать не следует – кабель не будет работать.

Но есть один момент – оранжевые и зеленые провода взаимозаменяемы, то есть под №1 может находиться бело-зеленый, затем зеленый и так далее.

Перекрестная схема. Более сложная и требует заучивания, так как проводники подключаются не просто в обратном, а в особом порядке, а положение некоторых остается «прямым»

Если вдруг вместо популярного 8-жильного кабеля приходится обжимать 4-жильный, применяемый только для подключения периферийных приборов, то потребуется совершенно другая схема.

При использовании тех же самых коннекторов порядок подключения проводников меняется.

Прямая схема распиновки для 4-жильного кабеля. Особенность подключения состоит в том, что некоторые дорожки остаются свободными. Активными являются контакты 1-3 и 6, работают только оранжевые и зеленые проводники

Номера контактов выбиты на коннекторе, их обязательно следует учитывать при монтаже проводов. Для того, чтобы не напутать с порядком расположения, достаточно найти цифру 1 или 8.

Обжим витой пары. Назначение сетевого кабеля.

Сетевой кабель — вид кабеля связи, который представляет собой несколько пар изолированных проводников, чаще всего 4 пары проводников заключённых в единую защитную оболочку. Провода каждой пары скручены (свиты) между собой, в связи с этим, сетевой кабель имеет в народе второе название — витая пара. Качественный и правильный обжим витой пары, безусловно является залогом быстрого и надёжного интернет соединения. Разделение проводников в сетевом кабеле на витые пары, выполнено прежде всего для снижения уровня электромагнитных помех от внешних источников, а также для защиты от взаимных наводок при передаче сигналов.

Интернет сети. Кликабельно.

Сетевой кабель получил наиболее широкое применение в локальных вычислительных сетях (Local Area Network), поэтому, собственно utp кабель имеет и третье название — LAN кабель. На текущем этапе сетевые кабеля активно используются в различных сферах, от автоматики и интернета, до охранных систем и систем видеонаблюдения. В данной статье, мы разберём как выполнить обжим витой пары при помощи коннекторов RJ45 и в результате получить полноценный LAN кабель (интернет кабель).

Схема обжатия витой пары RG-45 с PoE, стандарт — IEEE 802.3af

Данная схема позволит помимо информационного сигнала, передать питающее напряжение на свитч, роутер или любое другое устройство. Благодаря этому не нужно будет покупать отдельный провод для подачи питания. В распиновки коннектора rj-45, синий и коричневый провод применяют для подачи электричества. Вы спросите, а где это нам пригодиться? Отвечаю: при установки видеонаблюдения, подачи электричества на коммутатор. Многие, из которых рассчитаны принимать питание из разъема rj-45. И так далее.

Помните! Подавать по сетевому кабелю 220 В нельзя категорически, он не рассчитан на такое высокое напряжение. Последствия могут быть непредсказуемы. Стандартный диаметр сетевого кабеля 0.51мм, это дает возможность пропускать напряжение до 1.5 А. Если вам необходимо больше пропустить, тогда соедините два проводка параллельно, тогда получите увеличение в 2 раза (3 А).

Схема обжатия консольного кабеля (rollover cable)

В этом варианте нужно один конец витой пары обжать по обратной схеме, по отношению к другому концу. Выглядит это, как будто вы перевернули его и глянули на штекер с другой стороны. Эту схему обжатия применяют, когда необходимо настроить роутер или коммутатор при помощи ПК. Чаще всего используют для устройств Cisco.

Перекрестная распиновка (crossover), маркируется как 568A

Перекрестной схемой пользуются, когда хотят соединить компьютер — компьютер напрямую или свитч — свитч. Поэтому если вам необходимо объединить два устройства по сети, этот метод как раз вам подойдет. Пример, какая должна быть распиновка кабеля, при 8 жильной витой паре, приведен ниже на фото.

Вы видите, что на втором штекере, провода перевернуты, отсюда и название – перекрестная схема.

Прямой обжим с 4 жильной витой пары (двухпарный провод)

Двухпарный кабель также часто используется интернет провайдерами для прокладки внутри помещения. Две пары достаточно, чтобы прокачать 100 Мбит/с, а вот себестоимость такого интернет кабеля, значительно ниже. Порядок обжима этой витой пары, мы привели ниже на картинке.

Минусы такого кабеля, заключаются в невозможности подачи питания на устройство, так как всего 4 провода. Поэтому, если необходимо передать помимо информационного сигнала, еще и питание, тогда покупайте 8 жильный кабель. Смотрите также статью как можно убрать пароль на Windows 10, 8, 7.

Прямая распиновка, маркируется как 568В

Прямую раскладку используют для соединения свитча, роутера, хаба с вашим компьютером. Этот способ наиболее распространенный в нашей стране. На картинке ниже вы видите, как должны располагаться провода витой пары состоящей из 8 жил в коннекторе.

Если внимательно присмотреться к этой схеме, тогда вы поймете, почему её называют прямой. Все из-за того, что обжим выполним на двух разъемах RG 45 идентично.

Перекрестной схемой обжимайте для скорости прокачки 1 Гбит/с

Для достижения соединения в 1 Гбит/с между устройствами, нужно задействовать 4 пары (8 проводов). Пример обжатия смотрите ниже.

Схемы обжима сетевого кабеля для разъемов RG-45

В предыдущих наших статьях мы уже писали, как можно обжать сетевой кабель самостоятельно, поэтому сейчас уделим больше внимания на варианты распиновки. Существуют несколько наиболее популярных схем, ними пользуются большая часть интернет провайдеров. Вот их и обсудим сейчас.

Как обжать интернет кабель. Правила качественного обжатия сетевого кабеля.

Для того, чтобы качественного выполнить обжим витой пары, нужно выполнить несколько шагов:

Обжим витой пары шаг 1-3

Шаг №1 При подготовке кабеля к обжатию, во-первых необходимо снять верхний слой изоляции. Наиболее удобно это сделать при помощи специального стриппера для снятия изоляции с utp кабелей. Но если у Вас его нет, то затратив немного больше времени, Вы сможете снять изоляцию, например при помощи обычного ножа (постарайтесь не повредить при этом жилы кабеля). Верхний слой изоляции кабеля нужно снимать примерно на 20-25 мм. Это необходимо для того, чтобы в дальнейшем было удобно выравнивать и располагать проводники в нужной цветовой последовательности.

Шаг №2 Выровняв и расположив проводники в нужной цветовой последовательности необходимо их ровно обрезать, таким образом, чтобы их длинна не превышала 10-12 мм. Внимание! Зачищать проводники не нужно!

Шаг №3 Направляем проводники в коннектор согласно схеме показанной выше («язык» коннектора снизу), при этом следим за несколькими моментами. Во-первых, при заведении проводов в пазы коннектора следите, чтобы не сбилась цветовая маркировка. Во-вторых, чтобы каждый проводник зашёл в свою ячейку. В-третьих, проследите за тем чтобы все проводники дошли до самого торца коннектора.В-четвёртых, фиксатор на коннекторе, должен обжимать общую оболочку кабеля utp, это крайне важно для надёжной и долговечной работы кабеля.

Обжим витой пары. Шаг 3

Шаг №4 Заводим аккуратно кабель с коннектором в кримпер RJ45 (обжимник) и собственного говоря обжимаем.

Обжим витой пары. Шаг 4

Шаг №5 Проверяем работоспособность кабеля при помощи специального Lan тестера или подключив, данный кабель на место заведомо рабочего.

Обжим витой пары. Шаг 5

На этом собственно и всё интернет кабель обжат.

Как проверить работоспособность кабеля после обжимки

1. Есть соответствующий прибор, который называется кабельным тестером. Он совместим с большим количеством типов коннекторов. Оба конца кабеля вставляются в соответствующие разъемы, и индикатор показывает, есть ли соединение между частями прибора. Мы думаем, каждый сам сможет разобраться, как пользоваться таким устройством.
2. Мультиметр может пригодиться вам даже здесь. Сложно в таком процессе проверке тоже ничего нет. Прикладываем концы прибора к каждому цвету с обоих концов кабеля и смотрим на показания.
3. Самый простой способ — выполнить прямое подключение с помощью компьютера. Если на значке сетевых подключений отсутствует красный крестик, то ваш ПК соединен с всемирной паутиной. Значит процесс обжимки прошел успешно.

Теперь самое время провести полевые испытания. Основные моменты:

• Дергаем понемногу провод с каждой стороны коннектора – ничего не отваливается? Нет движений? Если есть – дожать.
• Если нет тестера – сразу проверяем в бою. Сеть работает? Скорость подключения показывает верную? Если что-то вдруг не так, лучший способ доделать – просто засунуть все еще раз в клещи и прожать как следует. В 90% всех случаев повторный дожим помогает, все ножи встают на свои места. Видимо в первый раз мы просто жалеем коннектор.
• Если есть LAN-тестер – он покажет все ли работает нормально, или на какой-то линии есть перебой. Как решение перебоя – тоже дожать. В противном случае придется повторять все заново( Альтернатива тестеру – обычный мультиметр, тоже можно прозвонить каждую линию для упрощения поиска.

Обрыв на шестой жиле

Вот и все. После успешного выполнения всех шагов ваш кабель должен нормально работать. Обязательно поделитесь своим опытом в комментариях ниже – это будет не только полезно, но и интересно нашим читателям.

Что делать, если сетевой кабель не работает?

Может быть и такое. Но я бы не спешил сразу сваливать все на кабель. Вполне возможно, что проблема в маршрутизаторе, компьютере, или другом устройстве которое вы подключаете. Нужно проверить.

• Подключите с помощью изготовленного кабеля другое устройство. Если есть возможность, проверьте устройства подключив их другим кабелем. Чтобы убедится, что дело именно в сетевом кабеле, который мы только что обжали.
• Обязательно внимательно проверьте последовательность проводов в коннекторе в соответствии со схемой.
• Если вы перепутали последовательность проводов, то откусите коннектор и переделайте.
• Если все по схеме, то возьмите отвертку, и дожмите контакты на коннекторе. Вполне возможно, что нет контакта.

Как отремонтировать или поменять штекер на сетевом кабеле

Случается и то, что приходится заменять штекер на кабеле и чинить его. Воспользоваться можно отверткой. Сразу стоит сказать, что при некачественном обжиме будут регулярно происходить сбои и потеря сигнала, разрыв соединения. Сделать монтаж можно следующим образом:

1. Снять изоляцию кабеля и раскрутить все жилы, находящиеся внутри него;
2. Отмерить расстояние по всему корпусу штекера так, чтобы проводки доходили до контактов, а внешний слой изоляции кончался в самом коннекторе для большей надежности;
3. Установить кабель и зафиксировать все жилки по каналам контактов;
4. Зажать фиксацию и «утопить» контакты штекера в жилки.
5. Проверить кабель на работоспособность.

Отпрессовка штекера специальным инструментом

Как проверить на исправность интернет кабельЕсли кабель вдруг перестал работать, то нужно разобраться с причинами этой неисправности. Вариантов тут не много:

• Жилки кабеля не касаются контактов в штекере;
• Штекер плохо контактирует со слотом сетевой платы;
• Произошел внутренний разрыв кабеля.

Вторую причину рассматривать долго и не нужно, так как она не связана с неисправностью кабеля. Гораздо больший интерес представляют первый и третий случаи. Самая главная проверка — мультиметром или тестером, то есть прозвон. Также прозвонить можно и каждый отдельный проводок. Делается это следующим образом. Один щуп прибора устанавливается на одну часть кабеля, а другой на — на вторую. Поочередно происходит подача напряжения на каждую жилку. Неисправность, если она заключалась в разрыве, тот час же будет найдена. Если с кабелем все нормально, то, скорее всего, отошли контакты в самом штекере. Собрать его заново или купить новый и выполнить зажим можно любым из способов, описанным выше.

Продвинутые обжимные клещи

Тепеь понятно, как правильно соединить интернет кабель, как его зафиксировать в штекере коннектора. Сделать это достаточно просто, используя при этом даже не специальные приборы, а простые плоскогубцы или отвертку. Чинить проблемные провода лучше с использованием мультиметра.

При использовании материалов в любой форме прямая ссылка на сайт обязательна

Инструмент для обжима коннекторов rj 45

По сути дела, нужно лишь специальное приспособление для обжима кабелей RJ-45 – кримпер.

Стоит он недорого (в пределах 638 – 689 рублей), и чтобы постоянно не вызывать мастера, целесообразно приобрести, хотя кримпер и не относится к классу бытового инструмента. В любом доме есть много мест соединений линий (телефонных, компьютерных), которые организованы с помощью RJ-45, и данное приспособление обязательно понадобится еще, и не раз.

Остро заточенный режущий инструмент. Как правило, при подготовке кабеля к обжиму используется скальпель. Им работать гораздо удобнее, чем ножом. Да и разделка проводника получается более аккуратной.

Перед тем, как приступать к процессу обжима, следует убедиться, подходит ли RJ-45 к имеющемуся типу кабеля. Хотя об этом стоит подумать еще при выборе разъема в магазине.

Использование самообжимающихся коннекторов

Недавно узнал, что существуют коннекторы, которые не требуют кримпера и отвертки для обжатия. Всё что нужно – это инструменты для снятия верхней оплетки кабеля и выравнивания ряда проводов. Принцип работы заключается в следующем:

• Снимаем верхнюю оплетку.
• Расплетаем и выпрямляем провода.
• Открываем крышку устройства, сверху заводим пары. Каждый провод в свой паз. После присоединения фиксаторы не дадут проводам просто так вылететь.
• Теперь закрываем крышку до щелчка. Неподвижные ножи соединятся с проводами, что позволит использовать кабель для соединения разных устройств.

Цена такого коннектора варьируется от 75 до 500 рублей в зависимости от производителя. Однако она компенсируется тем, что вам не нужно приобретать и использовать дополнительные инструменты. Такой коннектор считается многоразовым. По необходимости снимаете и устанавливаете его обратно.

Схемы для опрессовки витой пары

Существует три варианта обжимки коннекторов:

1. Прямое подключение Straight;
2. Перекрёстное подключение Cross Over;
3. Обжим четырёхжильного кабеля.

Прямое подключение Straight

Прямой обжим используют для подсоединения сетевой карты ПК к различному совместимому оборудованию: свитчу, хабу и маршрутизатору.

Схема «ПК – маршрутизатор» заключается в том, что порядок расположения проводников в коннекторах формируется в зеркальном отражении. Если в исходном разъёме зелёно-белый провод располагается справа, то на выходном коннекторе он занимает крайне левое положение. Так же меняют свой порядок очерёдности остальные проводники.

Такой обжим выполняется по двум стандартам: EIA/TIA-568A и EIA/TIA-568В.

Прямой порядок обжима

Перекрёстное подключение Cross Over

Такой вид подключения витой пары применяют для соединения двух сетевых карт напрямую. Расположение проводников в двух коннекторах отличается переменой мест пар проводов между собой.

Схему Cross Over применяют при соединении ПК – ПК, свитч – свитч, хаб – хаб, маршрутизатор – маршрутизатор. Контакты на входном и выходном разъёмах меняются местами крест-накрест. Это видно на рисунке по положению контактов № 1 и № 8.

Перекрёстный обжим

Обжим четырёхжильного кабеля

Если планируется установить разъём для четырёхжильного кабеля, то из витой пары выделяют 4 проводника. Их обжимают точно так же, как и 8 жил витой пары. На нижнем рисунке представлены варианты распиновки 4-х жил витой пары.

Распиновка Патч Корда, 4 провода

Технология соединения проводов опрессовкой

Чтобы закрепить разъём на конце кабеля витой пары, производят действия в следующем порядке:

1. От конца кабеля отступают 10-12 мм и делают круговой обрез внешней оболочки с помощью кримпера или стриппера.
2. Свободные концы проводов расплетают, распрямляют и располагают в порядке очерёдности, как указано на вышеприведённых схемах.
3. Провода вводят внутрь разъёма таким образом, чтобы торцы проводников упёрлись в переднюю часть коннектора. При этом нужно следить за тем, чтобы оболочка кабеля тоже была охвачена корпусом разъёма на расстоянии 5-7 мм.
4. Коннектор вводят в проём инструмента для обжима RJ 45.
5. Чтобы правильно обжать разъём, ручки инструмента сжимают рукой до появления характерного щелчка. На этом весь процесс обжима завершается.

Обратите внимание! Не все модели оснащены сигнальным устройством. Поэтому при выборе кримпера стоит обращать внимание на наличие храповика

Какие инструменты и предметы потребуются

Как обжать кабель? Да очень просто, но для начала надо понимать, что нам понадобится. А это:

Ножик небольшой (полноценный кухонный тесак для разделки мяса лучше не использовать ;-)). Он нам понадобится, чтобы снять внешнюю изоляцию.

“Обжимка”, т.е. то, чем мы будем обжимать. Здесь есть два варианта:

Отвертка обыкновенная (шлицевая). В этом случае часто требуется дополнительный фиксатор для коннекторов. В качестве него можно использовать руки напарника.

Примечание: в принципе некоторые обжимают еще зубами в случае использования отвертки желательно быть осторожнее. Были прецеденты.

Технология обжима сетевого кабеля

Витая пара (сетевой кабель) продается в бухтах. Следовательно, необходимо проложить кабель по помещению согласно выбранной (составленной) схеме и обрезать по длине, с учетом небольшого запаса.

Снимается слой внешней изоляции (на 2,5±0,5 см) на том конце кабеля, который предполагается обжать. Или скальпелем, или миниатюрным ножом (есть на самом кримпере). Необходимо работу выполнить так, чтобы покрытие самих жил не было повреждено. Именно поэтому тем, кто не имеет достаточного опыта в этой сфере, и рекомендуется обрезать витую пару, оставляя некоторый запас по длине. Объяснение простое – не факт, что аккуратно выполнить эту операцию получится с первого раза.

Жилы раскручиваются и выпрямляются. Если их кончики не выравниваются, их можно откусить (бокорезами, миллиметра на полтора). Иначе не получится их правильно расположить в RJ-45. Учитывается и стандарт, по которому производится подключение к сети.

Непосредственно обжим. Методик две – прямая и перекрестная (косая). Первый способ реализуется при подключении ПК к линии интернета. Второй – при создании локальной сети, то есть при соединении двух компьютеров.

Особенность операции

• При укладке проводников в RJ-45 жилы не должны перекрещиваться, и уж тем более, не ложиться парами в 1 гнездо коннектора – только по одной. Это характерно для их кончиков, которые могут перекрутиться в процессе их вдавливания в корпус разъема.
• Перед тем, как приступить к обжиму, рекомендуется еще раз свериться со схемой расположения проводов. То есть произвести контрольный осмотр, так как что-то переделать потом будет невозможно.
• Установка кримпера по месту обжима кабеля. Дальше просто – сжать рукоятки инструмента. Главное – не переусердствовать.

Проверка работоспособности линии. На практике это делается подключением кабеля к ПК. Результат будет понятен сразу.

Если изготовлен патч-корд (с rj-45 на обоих концах куска кабеля), то придется, за неимением специального тестового прибора, воспользоваться мультиметром. Для этого его щупы следует заточить, чтобы они могли обеспечить плотный контакт с миниатюрными ламелями разъема. Далее – прозвонка по каждому проводнику. Если все в порядке, можно производить подключение обоих ПК друг к другу.

В принципе, ничего сложного в обжиме кабелей нет. Если есть кримпер, то установка одного RJ-45 занимает считанные минуты.

Обжим без инструмента

Как правило, специалисты по прокладке сети используют специальный инструмент для обжима сетевого кабеля. Называется он кримпер. Он изготавливается из стали и является самым удобным инструментом для обжима не только кабелей витой пары, но и для обжима и прессовки изолированных штыревых втулочных наконечников, наконечников 8C8P, 6PxC, 4PxC, соотношений сечений проводов и наконечников. Стандартный кримпер обладает:

• Портом для обжима провода;
• Встроенным инструментом для зачистки кабеля;
• Кусачками, позволяющими «откусить» ненужную часть кабеля.

Несмотря на все это, обжать провод и присоединить к нему коннектор можно самостоятельно с помощью других подручных средств. В следующем разделе будет подробное описание этих инструментов и способов обжима.

Обжим с помощью шлицевой отвертки

Варианты обжимки кабеля

Существует два основных варианта.

1. Прямой кабель. Используется для подключения персональных компьютеров к коммутаторам и маршрутизаторам. Наиболее распространенный вариант кабеля. Основной принцип – соединение двух интерфейсов, в которых для передачи и приема информации используются разные контакты
2. Перекрестный кабель. Таким вариантом мы сможем подключить между собой два маршрутизатора или коммутатора. Используются для устройств, в которых для приема и передачи на разных концах, используются одинаковые контакты

Таким образом, если мы хотим подготовить прямой кабель, на обоих его концах мы должны развести контакты одинаково.

Вот здесь отображен вариант с прямым кабелем.

В свою очередь, перекрестный, будет иметь разные подключения жил на концах.

Дополнительные варианты разводки

Нужно знать про одну особенность. В сетях 100 Мбит, для передачи информации используются только 4-и из 8-и жил провода UTP. Остальные из них зарезервированы для гигабитных сетей. Это позволяет использовать дополнительные варианты обжима сетевых кабелей.

Необходимые инструменты

Для качественного построения локальной сети используются специализированные приборы. Чаще всего для эффективной работы с витой парой применяется кримпер. Опытные мастера называют этот инструмент «обжимкой». Внешне это приспособление больше напоминает клещи, у которых один конец немного закруглён. Вторая часть представлена в виде ручки для совершения силового воздействия. Между ними могут присутствовать небольшие посадочные места для коннекторов (их количество зависит от конструктивных особенностей инструмента). Помимо этого, в комплекте к инструменту может прилагаться острое лезвие для аккуратной зачистки и обрезки проводов.

Когда кабель обжат, то у мастера появляется необходимость проверить, правильно ли были расставлены все жилы. Для этих целей разработчики предусмотрели отдельный вид инструмента — высокочувствительный тестер, который в режиме реального времени отображает наличие контакта.

Если же пользователь решил сделать один-два обжима, тогда нет смысла покупать дорогостоящие инструменты. В таком случае можно смело использовать обычную отвёртку. Но перед проведением манипуляций нужно определиться с цветовой схемой, а также зачистить кабель. Готовый провод необходимо вставить в коннектор.

При помощи плоской отвёртки осуществляется нажатие на контакты. Мастер должен сделать так, чтобы они были уплотнены относительно корпуса. На финальном этапе вдавливается пластмассовый фиксатор. Стоит отметить, что столь кропотливые манипуляции могут не получиться с первого раза. Контакты могут просто не прижаться до упора. После нескольких проб у домашнего мастера обязательно всё получится.

Современная промышленность не стоит на месте, благодаря чему в массовую продажу уже поступили соединители витой пары, для которых вовсе не нужно покупать специальные приспособления. Такие детали внешне очень похожи на обычный коннектор с двумя раскрывающимися панелями. Под ними расположены небольшие гнёзда, в которые и вставляются жилы. После защёлкивания обжим RJ-45 происходит автоматически. Единственное, что нужно будет сделать — это аккуратно снять изоляцию с проводов.

Правила кодировки по цветам

Когда перед мастером возникает необходимость качественно распределить все проводники кабеля, то он обязательно должен использовать специальную схему раскладки жил провода. Это правило относится не только к четырёхпарным изделиям, которые призваны соединять телекоммуникационные модули патч-панелей с розеткой, но и к многопарным магистралям. Цветовая кодировка особенно важна в тех случаях, когда один конец витой пары RJ-45 уже имеет заводскую вилку, а вторую часть приходится доукомплектовывать прямо на объекте.

На одни коммутационные узлы производители могут заранее наносить разноцветные метки в соответствии с установленными стандартами, которые будут служить подсказкой во время работы, а вот на других изделиях такая функция не предусмотрена. В соответствии с действующим кодом, пары помечаются двумя оттенками: основным и дополнительным. К первой категории относятся — красный, белый, жёлтый, чёрный, а также фиолетовый. А вот в качестве вспомогательных цветов используются оранжевый, синий, зелёный, серый, коричневый.

Первой всегда устанавливается основная жила. Специалистами была регламентирована последовательность для 25 пар (50 проводников). Если кабель состоит из десяти либо четырёх жил, тогда используются цвета из самого начала списка (к примеру: для витой пары UTP 4 x 2 первой укладывается бело-синяя, а завершает всё бело-коричневая проводка). Изделия большей ёмкости специалисты всегда разбивают на десятки, за счёт чего в них последними укладываются красно-серые жилы.

Область применения

Пресс клещи имеют широкий диапазон применения в сфере радио,- и электротехники. Используют кримпер для обжима:

• тонкостенных наконечников многожильных проводов;
• толстостенных коннекторов многожильных проводов;
• гильз кабеля большого сечения;
• гильз последовательного соединения проводов;
• разъёмов RJ-45 компьютерных кабелей.

Обжим тонкостенных наконечников многожильных проводов

Тонкостенные коннекторы подразделяются на три вида:

1. НШВИ;
2. Ножны;
3. Кольцевые.

Штыревые наконечники необходимы для надёжной фиксации проводов в гнёздах радиотехнического оборудования. Наконечники сделаны из тонкого металла для того, чтобы плотно охватывать многожильные кабели малого сечения в диапазоне от 0,5 до 3,5 мм2. Арматуру обозначают маркировкой НШВИ.

Важно! Обжимники с маркировкой размеров проёмов 0,5-3,5 мм2 надёжно и прочно обжимают наконечники НШВИ, которые часто применяются при сборке различных радиотехнических устройств. НШВИ

НШВИ

Ножны

К тонкостенным наконечникам для многожильных проводов относятся коннекторы-ножны. Они применяются для последовательного сочленения проводов в устройствах с высокотемпературными условиями там, где пайка может потерять свои свойства. Это утюги, электрочайники, микроволновые печи и различные нагревательные приборы.

Для обжима клемм типа ножны применяют кримперы со специальными матрицами. Клемма имеет две пары скоб. Одна из них зажимает оголённый пучок проводов, Вторые скобы охватывают участок изолированного проводника. Клеммы различают на «папу» и «маму». Соединение происходит вхождением пластинки одного наконечника в трубчатые зажимы второй клеммы.

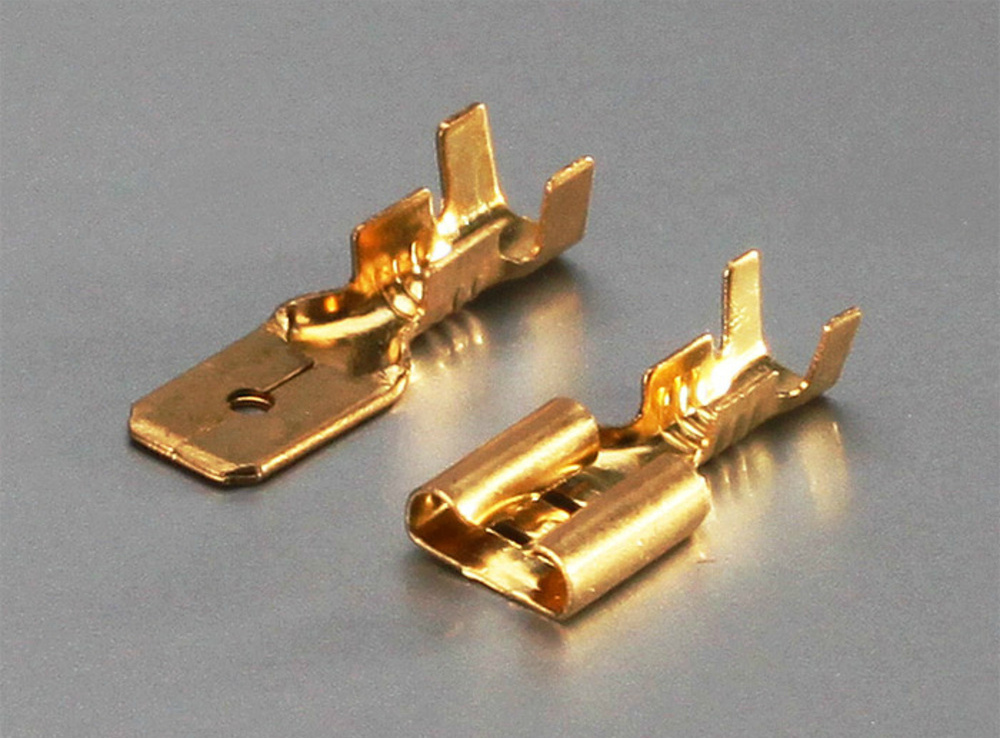

Клеммы-ножны

Кольцевые

Клемма имеет конфигурацию кольца для винтового крепежа. Для их опрессовки применяют обжимники с матрицами под сечение проводов от 0,25 до 16,8 мм2. Кольцевые хвостовики используют для крепления проводов в различных токораспределительных коробках и щитах.

Кольцевые тонкостенные наконечники

Обжим толстостенных коннекторов многожильных проводов

Массивные наконечники используют для обжима многожильных проводов и кабелей с предельным сечением 16 мм2. Обжимные клещи типа ПК-16У предназначены для таких работ. Кримпер развивает мощное усилие на губках матриц. Поэтому пресс клещи применяют только для многожильных проводов. Одиночную жилу инструмент может легко перекусить.

Клещи ПК-16У

Обратите внимание! Литера «У» в маркировке обжимного инструмента означает, что инструмент оснащён усиленным храповым механизмом

Опрессовка гильз кабелей большого сечения

Для опрессовки гильз кабелей большого сечения применяют ручной гидравлический пресс. Это пресс клещи, которые развивают мощное усилие, благодаря вмонтированному гидравлическому механизму.

Гидравлический пресс

Усиленный кримпер особенно нужен при прокладке и коммутации силовых кабелей в энергощитах, как промышленных объектов, так и в зданиях различного назначения.

Последовательное обжатие гильз проводов

Последовательное соединение проводов производится при наращивании длины электрической цепи. Особенно это востребовано при соединении жил разных металлов. При сочленении алюминиевой жилы и медного провода используют сквозную обжимную втулку. Гильза обеспечивает не тесный контакт разноимённых металлов, чем исключает разрушительное взаимовоздействие атомных решёток разных проводников.

Обжим производят в следующем порядке:

• провода освобождают от изоляции на расстоянии, равном половине длины гильзы;
• жилы заводят во втулку с обеих сторон;
• обжим делают кримпером с обеих сторон гильзы.

Обжим разъёмов RJ-45 компьютерных кабелей

Полимерные разъёмы RJ-45 обеспечивают быстрое подключение кабелей к компьютерам или подсоединение к ним дополнительного оборудования. Кабелем в этом случае является витая пара, где изолированные жилы переплетены друг с другом.

Клещи для обжима сетевых кабелей

Для витой пары используют кримперы со специальными матрицами. Обжим осуществляют в несколько этапов:

• провод очищают от внешней оболочки на длину, равную глубине пластикового разъёма;
• витую пару разделяют на отдельные проводки и группируют по цветам в определённом положении (см. ниже дополнительную информацию);
• проводки заводят в специальный проём клещей и зачищают кончики жил от изоляции;
• кримпером охватывают пластиковый разъём;
• в корпус RJ-45 вставляют группу жил до упора;
• сжимая клещами пластик, провода запрессовывают в разъём.

Полимерный наконечник RJ-45

Провода сетевого кабеля группируют слева направо перед входом в разъём:

• бело-оранжевый;
• оранжевый;
• зелёно-белый;
• синий;
• сине-белый;
• зелёный;
• бело-коричневый;
• коричневый.

Подключение периферийного устройства

Продвинутым пользователям ПК нужно знать, как правильно сделать распиновку разъёма РЖ-45 для USB. Такое строение сети особенно актуально в тех отраслях, где нужно подключить дорогостоящие серверные системы, а также оргтехнику и кассовые аппараты. Для таких манипуляций лучше подготовить обычный паяльник, но если его нет в наличии, тогда можно обойтись и скрутками.

Когда кабель полностью обжат, мастер должен зачистить обрезанный конец минимум на 5 см. Далее аккуратно разбирается любая USB вилка, чтобы в итоге получился свободный доступ к разъёмам. Стоит отметить, что чёрный и красный кабели следует зачистить до медного основания, а уже после этого скрутить их между собой. Если витая пара RJ-45 и USB готова, тогда нужно последовательно выполнить следующие действия:

1. Припаять жилу бело-зелёного цвета из третьего коннектора к красно-чёрной скрутке.
2. Зелёный кабель от USB устройства аккуратно присоединяется к синему проводку из четвёртого разъёма.
3. Остаётся только скрутить бело-синюю жилу из пятого коннектора с белым кабелем.

Сами мастера утверждают, что использование витой пары с разъёмом RJ-45 не является сложным даже для новичка. Не стоит волноваться из-за того, что обжимка может быть не столь качественной, как в магазине. Канал связи не будет потерян, и никакое короткое замыкание не произойдёт. Используя непрофессиональные инструменты можно только создать на линии небольшие помехи, которые не будут заметны на кабеле длиной до 5 метров. Если мастер не уверен в качестве своей работы, тогда лучше всё переделать, чтобы сеть не подвела в самый ответственный момент.
