Гайд — ремонт монитора LG Flatron W1934S
Вот и пришло время опубликовать первый гайд по ремонту мониторов в нашей мастерской. На столе специалистов довольно популярный у белорусских пользователей ЖК монитор LG Flatron W1934S с проблемой со слов клиента «Не включается».
Включаем монитор и видим, что устройство на самом деле не стартует, и периодически моргает светодиод (это хорошо видно на видео, которое расположено ниже). Естественно в самом начале необходимо разобрать монитор. Снимаем переднюю панель.
Снимаем заднюю панель корпуса монитора и откручиваем подставку монитора, как показано на фотографиях ниже.
Отключаем кабели, разъемы.
Отключаем шлейф матрицы монитора.
Перед нами плата, выкручиваем из корпуса.
Находим неисправные элементы на плате монитора и меняем (в данном случае даже визуально определены вздувшиеся конденсаторы). Процесс замены, а также сборки монитора после ремонта на видео.
Надеемся, что наш первый гайд по ремонту монитора не вышел комом и оказался интересным.
Напоминаем посетителям, что мастерская «Гаджет Сервис» оказывает услуги ремонта и регулировки мониторов LG в Минске как за наличный, так и за безналичный расчет с предоставлением 120 дневной гарантии. 8 из 10 ЖК мониторов ремонтируются нашими специалистами в день поступления.
LG Flatron L1942S-BF обзор и разбор ЖК-монитора
Мне в руки попался 19 дюймовый ЖК монитор LG Flatron L1942S-BF, с разбитой матрицей. Хотя все остальное было в рабочем состоянии, менять матрицу смысла нет — ее стоимость выйдет дорого. за те же деньги можно купить бэушный монитор в отличном состоянии. Поэтому я решил его разобрать, в один конец, а фото выложить.
Итак, ЖК-монитор LG Flatron L1942S-BF имеет «квадратный» экран — 5:4 (19 дюймов или 48.3 см), размеры его обычные: примерно 405х420х185 мм, а вес 3,5 килограмма. Корпус черный, матовый. Вверху название: Flatron L1942S. Внизу логотип производителя LG. По нижнему краю идут кнопки управления — они подписаны.
+ Щелкните по фото, чтобы увеличить!
Задняя сторона — ничего примечательного: один разъем VGA и один электрический разъем. Этикетка, на ней более точное название — LG Flatron L1942S-BF, код продукта: L1942A-BFT.AEUXQPC. Название модели, снова несколько иное: L1942ST. Изготовлено в феврале 2010 года. FCC ID: BEJL1942ST. Сделано в Китае.
Ножка пластмассовая, с круглым основанием, съемная — тоже все обычно.
Разборка монитора LG Flatron L1942S-BF. Сперва отсоединяем ножку. Теперь надо снять заднюю крышку. Винтов нигде не видно — она держится на защелках.
+ Щелкните по фото, чтобы увеличить!
Снимаем заднюю крышку — она сделана из крепкой пластмассы. К ней винтами крепится хвостовик для ножки. На этой крышке четыре сквозных отверстия — под винты для навески на стену.
+ Щелкните по фото, чтобы увеличить!
+ Щелкните по фото, чтобы увеличить!
Под крышкой видим обычную картину: платы электроники закрыты стальным экраном. внизу маленькая плата с кнопками управления. Сбоку еще один стальной экран — он закрывает разъемы лампы подсветки. Сверху еще один экран, под ним плата матрицы.
+ Щелкните по фото, чтобы увеличить!
Снимаем все экраны. Внутри самого большого расположены две платы электроники: плата контроллера и плата, объединяющая блок питания и инвертор. Все это разъединяем, выкручиваем, извлекаем.
+ Щелкните по фото, чтобы увеличить!
Плата контроллера имеет маркировку: LG-BAIKAL3 EAX41-740802(1) 080115 LIU.H. Плата основана на процессоре FLATRON F-ENGINE FE211M-LF A5ME653999M LG. Поверх процессора наклейка, на ней: L1942S V1.50 10130, и еще две наклейки со штрих кодами.
Еще на плате один чип с прошивкой — Winbond 25X20BVNIG. И еще одна подобная FM24C08A.
+ Щелкните по фото, чтобы увеличить!
На обратной стороне платы элементов нет, маркировка E227809 (код принадлежит KUNSHAN HUAXIN CIRCUIT BOARD CO LTD), HXF-S.
+ Щелкните по фото, чтобы увеличить!
Плата блока питания и инвертора — односторонний текстолит, на нем маркировки: I/P:100-240Vac 50/60Hz. 1.0A P/N: EAX40312104/2 2008.5.23. Есть еще наклейка со штрих кодом и надписью: G01TD362694033358.
На алюминиевом радиаторе транзистор KHB7D0N65F. Микросхема LAF0001 это ШИМ-контроллер. Стабилизатор AS431 (аналог TL431). На трансформаторе инвертора маркировка: EEL-2W EBJ42468501 FURI 100106.
+ Щелкните по фото, чтобы увеличить!
На обратной стороне платы некоторое количество SMD деталей, одна микросхема, но маркировка на ней залита лаком так, что ничего разобрать невозможно. Стабилизатор или микросхема PM4048D работающая на инвертор ЖК-дисплея.
+ Щелкните по фото, чтобы увеличить!
+ Щелкните по фото, чтобы увеличить!
Маленькая плата с одним разъемом, одним светодиодом и пятью кнопками — плата управления. На ней маркировка: L42SM EAX44169302 TU-3 E148279 и логотип LG.
+ Щелкните по фото, чтобы увеличить!
+ Щелкните по фото, чтобы увеличить!
Теперь посмотрим на ЖК-матрицу, которая стоит в мониторе LG Flatron L1942S-BF. На ней две наклейки: одна со штрих кодом, вторая несет больше информации: название — LM190E08 (TL)(GD) LP-190GD-0-S-Z-PA-7-01M-04WQ, LG Display, Сделано в Корее. Это 19.0” SXGA TFT LCD, широко применяемая в мониторах не только LG но и прочих брендов. Тип TN. Яркость матрицы 300 кд/м2, контрастность 8000:1, время отклика 5 мс, разрешение 1280х1024. Углы обзора по горизонтали и вертикали 170°
+ Щелкните по фото, чтобы увеличить!
Плата матрицы имеет маркировку: LM190E08-TLGD P/N: 6870S-0650A-1. LG Display Co.,Ltd. и Дата 2008/05/06. На плате мы видим микросхемы: LG Display TL2322ML_B 0ITLL-0028B, затем IS404A-27LI, еще D3502 951A2. Большая микросхема MAXIM MAX17077A — ШИМ или DC-DC преобразователь. На плате масса пустующих мест.
+ Щелкните по фото, чтобы увеличить!
Контактные площадки, идущие на ЖК-матрицу, используются далеко не все. Гибкие шлейфы имеют ферритовые фильтры и маркировку SNA17110 и SNA17343.
+ Щелкните по фото, чтобы увеличить!
На обратной стороне платы элементов нет, но штампом проставлена маркировка: IA122V 1505AQ.
Разборка самой матрицы показала, что она обычная, лампы подсветки (CCFL) — по две сверху и снизу.
Ремонт монитора LCD LG L1740BQ
Плата блока питания ЖК монитора
Данный ЖК монитор LG Flatron попал ко мне с проблемой — периодически не включался и вот не перестал включаться совсем.
Если монитор не подвергался механическим повреждениям, таким как удары, падения, попадания влаги или насекомых, то часто это проблема старения компонентов блока питания, в частности — электролитические конденсаторы.
Электролитический конденсатор — одна из разновидностей конденсаторов, где диэлектриком между обкладками служит плёнка оксида металла, анод выполнен из металла, а вот катод представляет собой твёрдый, жидкий или гелевый электролит, который и высыхает с годами работы, а значит емкость электролита падает и блок питания перестает работать или работает с перебоями.
Для начала нужно разобрать монитор LG Flatron L1740BQ, снимаем заднюю крышку, она держится на резиновых пимптиках и откручиваем ножку-подставку
Снимаем заднюю крышку и откручиваем подставку
Аккуратно, желательно пластиковой лопаткой, отщелкиваем заднюю крышку от передней панели по периметру. Здесь важно не спешить и поддевать в местах самих защелок и если пластик уже подсох, так как монитор уж очень старый, эти защелки будут отломаны
Вскрываем монитор по периметру
Я по классике “вскрываю” плоской отверткой, но только смотря по ситуации и конструкции монитора
Вскрытие отверткой корпуса монитора
Большинство нормальных ЖК мониторов обычно закрыты в металлический экран, LG Flatron не исключение
Металлическое экранирование внутрянки ЖК монитора
Откручиваем черные винты и снимаем передний пластик рамку, у нас в руках останется модуль ЖК монитора в кожухе
Откручиваем переднюю рамку
Откручиваем по периметру модуля болты, чтобы снять заднюю половину и добраться внутрь
Откручиваем болты по периметру модуля
Отключаем по два разъема ламп подсветки ЖК экрана сверху и снизу и теперь можно спокойно снять заднюю металлическую крышку ЖК модуля
Разъемы ламп подсветки ЖК экрана
Разъемы ламп подсветки ЖК экрана
К задней крышке прикручены платы блока питания и контроллер к которому подключается сама ЖК матрица, кнопки и индикаторы.
Задняя крышка с платами
Электролиты блока питания не имеют визуальных повреждений, типа вздутия или вскрытия по выштамповке наверху, однако я их поменял и это дало результат
Плата блока питания ЖК монитора
Увы, я забыл записать номиналы электролитических конденсаторов. Вы можете просто посмотреть по факту разборки, купить и запаять позже.
Электронные компоненты, как и множество интересных вещей для ремонта электротехники я обнаружил на сайте: https://sxema.com.ua/g21832737-ultrazvukovye-vanny
На всякий случай фото платы контроллера ЖК монитора LG Flatron L1740BQ
Плата управления ЖК монитора LG Flatron L1740BQ
После замены электролитов, частичной сборки монитор уже включался и без проблем проработал несколько часов на фильмах для теста
Монитор LG Flatron L1740BQ включается и работает
Схема разборки и ремонта монитора LG Flatron L1730 S
Ремонт периферии
Данная статья рассчитана для людей которые делают первые шаги в мир ремонта техники.
Модель монитора: LG Flatron L1730 S
Симптомы: при включении питания монитора, экран включается на 1 сек. и сразу отключается, индикаторный светодиод горит зеленым цветом.
Наиболее характерная причина: за срок службы монитора около 3 лет появились вздутые конденсаторы, которые более не выполняют поставленную задачу а также препятствуют нормальной работе
Приступим к разборке монитора. Инструмент: 2 небольших плоских отвертки, 1 крестовая.
Кладем монитор экраном вниз на ровную поверхность дабы не повредить экран, можно для удобства на пенопластовую подставку , отключаем кабель питания и сигнальный кабель D-Sub как показано на Рис. 1.
Рис. 1. Отключение кабеля D-SUB от монитора
Для снятия ножки нажимаем одновременно двумя пальцами на рычаги и тянем на себя, как показано на Рис. 2 и 3
Рис. 2.
Рис. 3. Снятие ножки монитора
На Рис. 4. показано, как снимать крышку ножки.
Рис. 4. Снимаем крышку ножки
Далее после снятия крышки, крестовой отверткой откручиваем четыре винта на которых к монитору крепится ножка, как показано на Рис. 5.
Рис. 5. Откручиваем четыре винта на которых к монитору крепится ножка
После того как вытащили болты, слегка тянем ножку на себя и снимаем с петель. Далее откручиваем и достаем оставшиеся 2 винта (Рис. 6.).
Рис. 6. Далее откручиваем и достаем оставшиеся 2 винта
Для облегчения открытия корпуса можно вставить плоскую отвертку в замочек (Рис. 7) вставляем легко без большого усилия и видим, что если посмотреть с торца, то центральная часть немного отошла. С вставленным предметом(отверткой) переворачиваем монитор экраном вверх.
Рис. 7. Защелка корпуса
Аккуратно не спеша поддеваем лицевую рамку плоской отверткой и продвигаемся от центра к краям.
Рис. 8. Примерное расстояние между защелками слева.
Рис . 9. Примерное расстояние между защелками справа.
Далее двигаемся по контуру и отщелкиваем со всех сторон.
Рис. 10. Боковая сторона
Рис. 11.
Приподнимаем рамку, и снимаем ее окончательно.
И так, следующий шаг –это снятие тыльной части корпуса. Для этого достаем плату с кнопками
(Рис. 12.), после чего немного отодвигаем 4 защелки удерживающие экранный модуль (Рис. 14), нам понадобятся 2 плоских отвертки, сначала разжимаем 2 защелки с одной стороны и подставляем одну отвертку, далее аналогично с другой стороны, далее двумя руками просто поднимаем экран, а заднюю стенку убираем.
Рис. 12. Плата с кнопками управления и индикатором питания.
Рис. 13. Расположение креплений
Снова переворачиваем экраном вниз и снимаем два защитных экранирующих колпачка расположенных с двух сторон(Рис. 14).

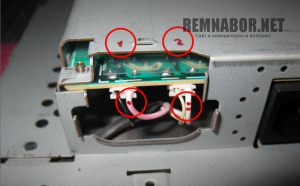

Отсоединяем 2 штекера подключенных к плате блока питания, для исключения проблем при сборке, до того как отключим их , делаем маркером метки на проводах в виде цифр или рисок для того, чтобы не перепутать — куда какой штекер потом вставлять (Рис. 15).
Рис. 15
Рис. 16
С другой стороны также отключаем 2 штекера.
Теперь необходимо снять металлический защитный экран-крепление , для этого необходимо открутить четыре винта (Рис. 17, Рис. 18), после чего легко аккуратно приподнимаем кожух и видим шлейф идущий с экрана к плате управления, плату блока питания
Рис. 17
Рис. 18
- Сжимаем и отсоединяем шлейф
- Откручиваем четыре винта
- Достаем плату
- Проводим внешний осмотр на предмет сгоревших деталей и т.д.
Данная неисправность заключалась в том , что за срок службы монитора около 3 лет появились вздутые конденсаторы, которые более не выполняют поставленную задачу а также препятствуют нормальной работе, производится замена конденсаторов на аналогичные либо лучше. Изначально в данном экземпляре были установлены т.н. электролитические конденсаторы Samxon GF Low ESR 105C 680mf*25v и 1000mf*16v Описание на сайте производителя (Samxon GF Low ESR) для надежности их лучше заменить на аналогичные но с более высоким напряжением 1000mf*25v Low ESR 105C, например: HITANO . Вздутие конденсатора это типичная проблема данной модели монитора .
Также параллельно электролиту был припаян шунтирующий smd конденсатор 1206 X7R 100nF/50V можно ставить 0,1- 1.5mf
В процессе пайки использовался спирто-канифольный раствор, впоследствии смытый спиртом. При пайке соблюдать осторожность, следить чтобы не было замыканий между дорожками , не допускать перегрева выводов конденсаторов.
Рис. 20 Блок питания вид на детали
Рис. 21 Блок питания вид со стороны дорожек
Ставим плату наместо, прикручиваем, вставляем шлейф и можно сделать тест:
Рис. 22 — Тестовое включение монитора без корпуса
