Улучшаем подсветку багажника, установка штатного плафона.

Пробы по установке сидений от RR Sport сожрали немало времени и сил. Беру паузу на пару дней.
Но в машине есть еще много чего, что требует приложить руки.

Многие владельцы Дискавери Спорт обращают внимание на слабую освещенность багажного отсека. Единственного плафона в правом углу, (ниже стойки D) не хватает. Можно замутить колхоз. А можно установить с левой стороны, симметрично правой, оригинальный плафон, подвести проводку и получать удовольствие при погрузке в ночное время.

Снимаем обшивку багажника.

Фото в бортжурнале Land Rover Discovery Sport (1G)

К великому огорчению, часть пистонов и закладных элементов отсутсвует.
Мало того что они оторваны, они и утеряны.

Что делать? Разборка нам в помощь. Аврора Партс работает только на доставку курьерами. Видео детали со всех сторон высылают клиенту по запросу. Есть нужная правая обшивка багажника. По фото и видео — идеальное состояние.
Курьер привозит обшивку по правой стороне поздно вечером.
Утром еду на работу ставить. Снимаю пленку — и удивляюсь. На фото и на видео деталь казалась черной. Но в реальности она темно серая. Не просто серая, а темно серая. Установить новую правую обивку не выйдет, отличия в цвете заметны.

Фото в бортжурнале Land Rover Discovery Sport (1G)

Вообще, претензий к Аврора Партс нет. Они сняли видео, и прислали как обещали. Можно было догадаться, что современный телефон не передает цвета корректно. Наоборот, автоматический баланс белого затемнил серый цвет, который на видео получился почти черный.

И это не все. Внимательное изучение конструкции обшивки и этикеток дает пояснение, что данная карта от машины с 7-ми местным салоном. Но в невозможной для России комплектации — без климатической системы для третьего ряда.

Фото в бортжурнале Land Rover Discovery Sport (1G)

На 7-ми местную комплектацию напрямую указывает только крючок для крепления ремня безопасности (красная стрелка). Обычно, мы можем опознать карту от 7-ми местной машины по наличию круглого регулятора климат системы (желтый кружок) и решетки воздухозабора (синий)

Чтобы никто не повторял моих ошибок, рекомендую перед удаленной покупкой внимательно изучить этикетки на обратной стороне обшивки. Этикеток две, слева и справа (выделил красным)

Фото в бортжурнале Land Rover Discovery Sport (1G)

Запчасти на фото: 314548. Фото в бортжурнале Land Rover Discovery Sport (1G)

Можно увидеть, что салон семиместный и цвет не черный, а Lunar.

Меняем план действий. Теперь новая карта становится донорской.

Во-первых, нам нужны оригинальный плафон подсветки и проводка.

Фото в бортжурнале Land Rover Discovery Sport (1G)

Во-вторых, нужны пистоны и закладные.
На моей карте крепеж одного пистона отсутствует. (синяя стрелка)

Фото в бортжурнале Land Rover Discovery Sport (1G)

Но новой карте он есть.

Фото в бортжурнале Land Rover Discovery Sport (1G)

Отрываем, зачищаем поверхность надфилем и приклеиваем на термоклей. Держится хорошо.

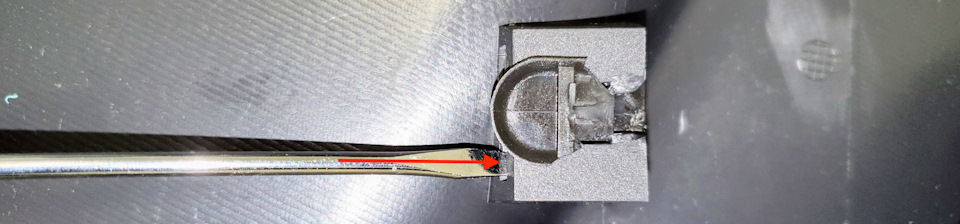

Меняем еще один поломанный пистон. Нажимаем на усик отверткой и сдвигаем по стрелке.

Фото в бортжурнале Land Rover Discovery Sport (1G)

Целый пистон выглядит необычно, ранее таких в ДС не встречал.

Фото в бортжурнале Land Rover Discovery Sport (1G)

Вставляем этот пистон в карту обивки

Фото в бортжурнале Land Rover Discovery Sport (1G)

Заодно полностью восстанавливаем крепеж и на левой часть обшивки багажника, благо оторванные элементы не повторялись. С ремонтом карт — закончили.

Вынимаем плафон освещения багажника из новой карты, снимаем размеры.

Фото в бортжурнале Land Rover Discovery Sport (1G)

Для удобства делаем шаблон из картонки (от коробки из под пиццы).

Фото в бортжурнале Land Rover Discovery Sport (1G)

Клеим малярный скотч на поверхность левой обшивки. По бумажной основе намного удобнее делать разметку под будущее отверстие.

Фото в бортжурнале Land Rover Discovery Sport (1G)

Мне удобнее работать маленьким отрезным кругом из набора Dremel.

Фото в бортжурнале Land Rover Discovery Sport (1G)

15 минут, и отверстие готово. Вставляем плафон.

Фото в бортжурнале Land Rover Discovery Sport (1G)

Ставим две карты рядом, проверяем насколько новый плафон подходит и корректно установлен.

Фото в бортжурнале Land Rover Discovery Sport (1G)

Теперь очередь за подключением. Цель — сделать проводку максимально похожую на заводскую. В пределах здравого смысла, конечно. Используем оригинальные провода питания плафона.

Фото в бортжурнале Land Rover Discovery Sport (1G)

Разбираем пучок, прокладываем провода рядом с оригинальной проводкой.
Не вплетаем новые провода в основной пучок. Мало ли кто будет проводить ремонт впоследствии, мастер по внешнему виду должен получить информацию, что появились новые провода.

Фото в бортжурнале Land Rover Discovery Sport (1G)

Фото в бортжурнале Land Rover Discovery Sport (1G)

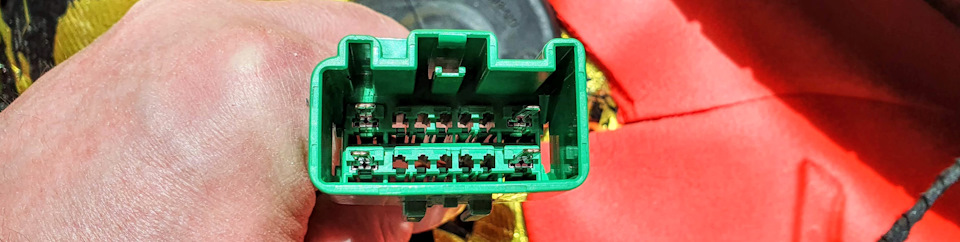

В зеленый разъем проводки левой карты обшивки вставляем пины от штатной проводки. Синяя стрелка — масса, красная — плюс.

Фото в бортжурнале Land Rover Discovery Sport (1G)

В зеленом разъеме проводки багажника также допиновываем 2 провода питания на новый плафон.

Фото в бортжурнале Land Rover Discovery Sport (1G)

Не забываем вынуть красную предохранительную пластину. Иначе пины не войдут.

Фото в бортжурнале Land Rover Discovery Sport (1G)

Питание для левого плафона берем из серого разъема по правой стороне. Это разъем для подключения правого плафона и проводки правой карты.
Плюс на разъеме показан красной стрелкой.

Фото в бортжурнале Land Rover Discovery Sport (1G)

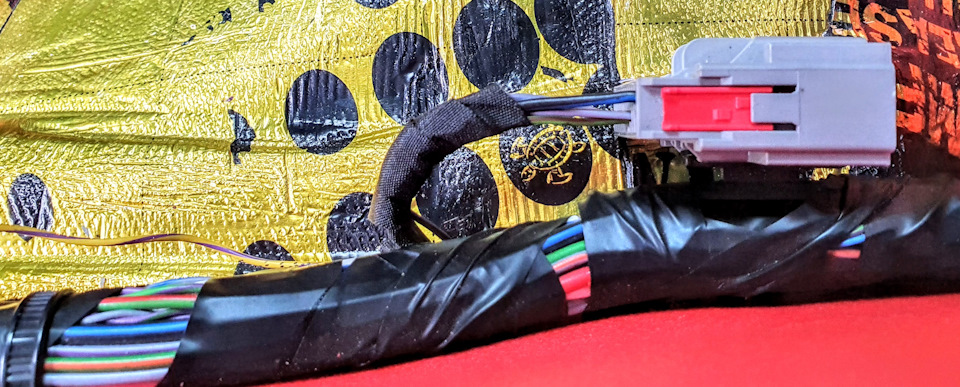

После подключения, устанавливаем серый разъем на его штатное крепление на пучке проводки.

Фото в бортжурнале Land Rover Discovery Sport (1G)

Провод массы прикручиваем к кузову автомобиля.

Фото в бортжурнале Land Rover Discovery Sport (1G)

Рядом со скобой замка багажника видим разъем проводки кузова.
Для удобства будущего ремонта, делаем разъем в новой проводки. Если заводом предусмотрена возможность разъединить проводку в этом месте, значит и мы должны поступить также.

Фото в бортжурнале Land Rover Discovery Sport (1G)

Новый разъем показан красным.

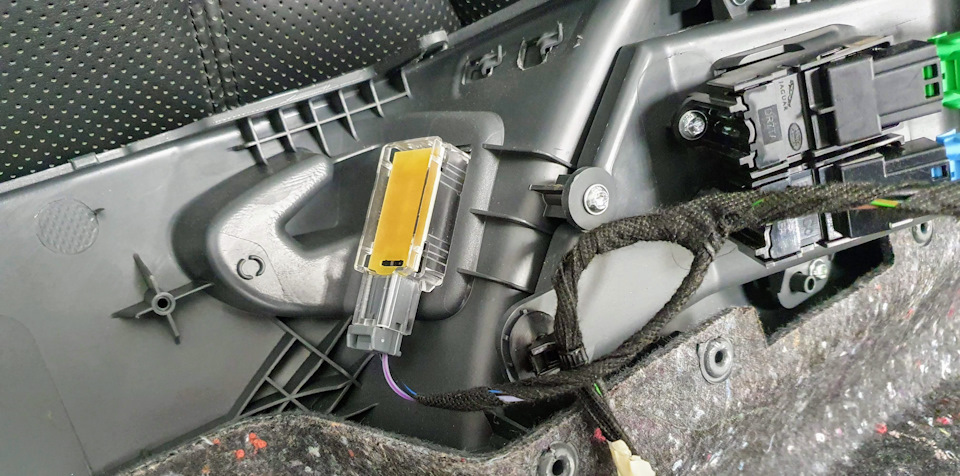

Собираем обшивку багажника, подключаем все разъемы.

Фото в бортжурнале Land Rover Discovery Sport (1G)

Есть смысл отдельно показать плафон.

Фото в бортжурнале Land Rover Discovery Sport (1G)

Это хорошо знакомый всем владельцам Range Rover плафон LR034050, инженерный номер CPLA 13776.

Новый у дилера сегодня стоит 2880 руб. На разборке можно найти за 600-800 руб.

Плафон интересный — не разборный и не об служиваемый. Внутри 3 светодиода.
В Дискавери Спорт при освещении багажника использованы только 2 крайних.

И возникает простой вопрос. А может и не надо было врезать дополнительный плафон в левую обшивку?
Возможно, надо было СНАЧАЛА попробовать подвести провод питания к центральному светодиоду? И посмотреть хватит ли яркости?

Вопрос скорее к заводу.
Если вы используете в ДС стандартные компоненты от RR, то почему бы не подключить все три светодиода?
Будет же ярче? Или всем пофигу, рукастые парни допилят конструкцию?

Здоровья вам и удачи.
