Как выбрать осциллограф

Как выбрать осциллограф

Какой осциллограф выбрать начинающему диагносту, радиолюбителю, электрику? Какие типы осциллографов бывают? На какие критерии опираться при выборе нового осциллографа? Ответы на эти и другие фундаментальные вопросы – в статье.

Осциллограф – это графический инструмент для наблюдения характера поведения процессов в электронных схемах. Служит для записи и измерений временных параметров и амплитуды электрического сигнала, который подается на вход устройства. Измеряет искажения, появляющиеся при неисправном компоненте схемы, определяет изменения шума и другие параметры. Данные отображаются на экране или в записи. При использовании измерительного преобразователя соответствующего типа можно контролировать любые природные явления.

Осциллографы классифицируются на цифровые и аналоговые, а по способу регистрации на приборы реального и эквивалентного времени.

Цифровой осциллограф или аналоговый, что лучше?

Отличие цифровых от аналоговых устройств предполагает отображение на приборном экране сигнала с различными градациями яркости.

Аналоговые осциллографы выполняют развертку сигнала, работают с изменяющимися физическими величинами, например, напряжением.

Цифровые осциллографы делают выборку характеристик сигналов, работают с дискретными двоичными числами, которые представляют значение напряжения. Концепция системы запуска основана на детектировании событий, происходящих в наблюдаемом процессе.

Аналоговая система запуска работает с помощью усилителей, которые могут служить источниками линейных и нелинейных погрешностей, например, задержка и колебания амплитуды, что проявляется в виде сдвигов положения запуска (джиттера запуска), видимого на экране. Работают с меняющимся в процессе наблюдения напряжением.

Цифровая система запуска функционирует точно, без искажений, способна разобраться с отчетами АЦП (аналогово-цифровых преобразователей) напрямую. Получаемый сигнал идентичный захваченному и отображенному на экране.

Ознакомьтесь с моделями цифровых осциллографов в соответствующем разделе каталога магазина инструментов.

Для цифровых приборов характерно:

1. Работа в режиме эквивалентного и реального времени с полосой пропускания до 70 ГГц и более.
2. Прямая регистрация оптических сигналов с помощью модулей.
3. Невысокий уровень шума, менее 200 пс.
4. Повторяющийся характер работы, что идеально для наблюдения за характеристиками сигнала.

Информация, выдаваемая цифровым устройством, отображается на экране текстом, что точнее, чем графики на мониторе аналогового осциллографа. Процессы обработки сигнала происходят на основе метода Фурье. Данные записывают в память компьютера и распечатывают. Цифровые устройства бывают запоминающими, люминофорными и стробоскопическими.

А теперь обратимся к каталогу осциллографов, посмотрим какие бывают модели.

Какие бывают цифровые осциллографы

Благодаря точности наблюдений и функциональности цифровые осциллографы более востребованы, чем аналоговые.

В конструкцию входит аналого-цифровой преобразователь. Благодаря АЦП измеряемый сигнал оцифровывается, в памяти устройства сохраняют захваченные выборки, а информация отображается на экране.

Возможности цифрового устройства:

• обработка сигнала, который поступает на входные каналы;
• отображение результатов исследований на экране;
• сохранение в записи процессов для упрощенного масштабирования и растяжки;
• отметка событий, которые происходят во времени;
• расчет средних значений и прочие математические действия. измерение амплитуды, периодов, время нарастания/спада импульса, и др.

Типы осциллографов:

1. Запоминающие обычные цифровые устройства (DSO). Характеризуются обширным временем для хранения данных, расширенными пределами скорости считывания информации. Замедленно воспроизводят события, происходящие в сигнале. Среди моделей запоминающих осциллографов можно видеть и карманные и стационарные устройства.
2. Люминофорные цифровые приборы (DPO) имитируют изменение процессов, показывают подробности изменений модулированных сигналов на экране, как у аналоговых моделей. Сигналы анализируются и запоминаются.
3. Стробоскопические цифровые приборы. Работают на эффекте последовательного стробирования сигнала. Повторение сигнала заставляет выбирать мгновенное значение в новой точке. Приборы характеризуются большой полосой пропускания. Исследуют короткие периодические сигналы.
4. Портативные осциллографы – это модифицированные приборы небольшого размера, веса, незначительным расходом электроэнергии. Применяются для научных исследований в промышленности, для поиска неисправностей автомобилей и оборудования. Магазин «Суперайс» предлагает широкий модельный ряд портативного оборудования.

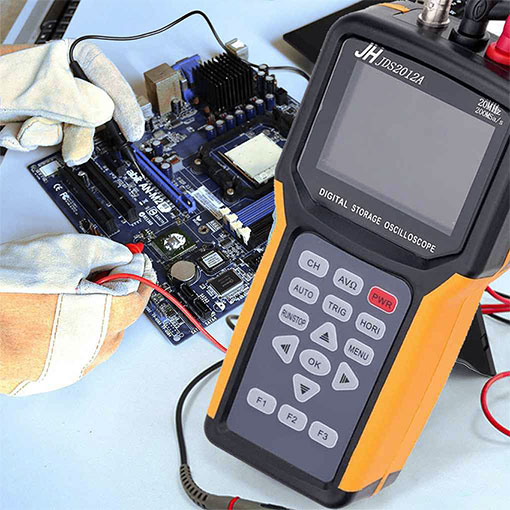

Рисунок 2. Портативный осциллограф JINHAN JDS2012A со встроенным мультиметром

• сохранение данных на накопитель и работа с ними в текстовом формате;
• высокая скорость переработки информации в электронный текстовый вид;
• удобная эксплуатация из-за небольших габаритов;
• совмещение в одном устройстве нескольких приборов: осциллографа, цифрового анализатора, генератора сигналов и генератора цифровых последовательностей.

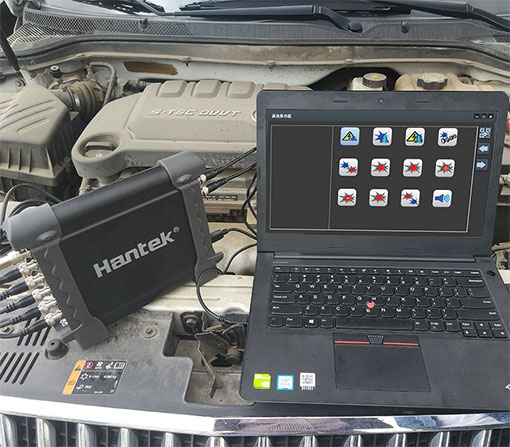

Рисунок 3. 8-канальный USB осциллограф Hantek DSO-1008A

Недостаток USB-осциллографа – погрешности и худшие характеристики в отличие от стационарного оборудования. Для большинства осциллографов характерно отсутствие гальванической развязки. Присутствует риск сжечь компьютер при неосторожном обращении с прибором. Ознакомьтесь с моделями USB-осциллографов, представленных в каталоге магазина «Суперайс».

Область применения

Осциллограф считается ключевым прибором, необходимым для ремонта и проектирования электронного оборудования. Используется в следующих областях:

1. Электроника. Изображение на экране показывает работающий элемент, определяет рабочую частоту, грамотность выбора типа деталей, режима работы устройства. Применяется для наладки, разработки и проектирования оборудования.
2. Ремонт бытовой техники. Определение неисправности отдельных электрических элементов схем.
3. Авторемонт. Автомобильная диагностика и обнаружение сбоев в работе электронных компонентов системы зажигания, впрыска топлива, проверка генератора и т. д.

Современный радиорынок предлагает огромный выбор осциллографов.
Среди них не последнее место занимают китайские модели.

Однако, китайцы стремятся создать универсальные приборы. Речь пойдет об осциллографах со встроенным генератором сигналов. При покупке китайского прибора, например можно нарваться на неприятности. Например, часто встречается шумность, особенно 1-го канала. Спектр шумов различается от инфранизких до мегагерц. В цепях питания может отсутствовать развязка. Другой недостаток некачественного прибора – плохая работа генератора, выдающего свалку частот, из которых трудно определить основную частоту. В выходном немодулированном синус-сигнале сам синус модулируется по амплитуде и по фазе, и по нескольким частотам. То есть получается, что немодулируемый сигнал оказывается модулирован более низкими по скважности сигналами, поэтому осциллографу сложно зацепиться за импульс синхронизации, который берется из грязного канала.

Чтобы начинающий радиолюбитель выбрал осциллограф обращаем внимание на то, что достоверность снятой информации влияет на успех поставленной задачи.

При выборе оборудования руководствуются:

• ценой;
• фирмой-производителем;
• функциональностью;
• рабочими характеристиками.

Параметры осциллографа, которые влияют на выбор

Главное условие выбора – рабочие характеристики должны соответствовать потребностям пользователя. Рассмотрим более подробно самые важные характеристики.

Полоса пропускания

Характеристика определяет диапазон видимых на мониторе сигналов, характеризуется скоростью нарастания фронта исследуемого сигнала. Цифровые модели обладают полосой, позволяющей работать с высшими гармониками, частота которых превышает частоту основной гармоники. Достоинство цифрового осциллографа – способность расширить полосу пропускания в соответствии с выполняемой задачей.

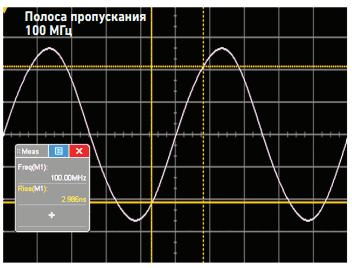

Рисунок 4. Тактовая полоса пропускания величиной 100 МГц, захваченная прибором с полосой пропускания с частотой 100 МГц

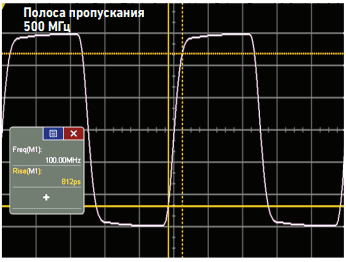

Рисунок 5. Тактовая полоса пропускания 100 МГц, на экране осциллографа с полосой пропускания частотой 500 МГц

Рекомендация выбора: для определения нужной полосы пропускания применяйте «правило пятикратного превышения» максимального значения полосы наблюдаемого сигнала. Если полосы пропускания будет недостаточно, вы можете не увидеть: составляющее сигнала. Неизбежно искажение амплитуды, а фронт может быть завален. Неправильно подобранная полоса пропускания не дает полную осциллограмму и способствует росту погрешностей.

Например. Для наблюдения высокоскоростных и сложных цифровых сигналов, и для сигналов последовательных шин требуются модели с полосой пропускания частотой выше 500 МГц. Прибор с меньшей полосой пропускания понадобится для начинающих радиолюбителей, которым не нужны навороченные дорогие устройства.

Вывод: благодаря увеличенной полосе пропускания снижается коэффициент погрешности при наблюдении сигнала, фиксируются отдельные происходящие события.

Количество каналов

Входные аналоговые каналы принимают и оцифровывают сигнал. Оборудование прибора встроенным логическим анализатором позволяет исследовать множество коррелированных аналоговых и цифровых каналов с большим числом контрольных точек. Так проще декодировать многоразрядные параллельные шины.

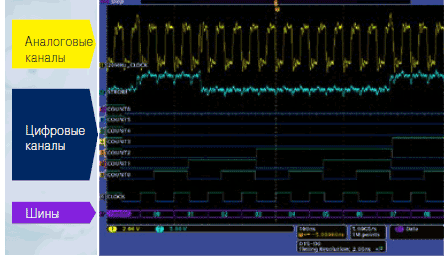

Рисунок 6. Разновидности каналов

Однако многоканальный прибор не всегда отвечает качеству диагностики. Рассмотрим, для каких задач подходит то или иное число каналов:

• Двух или четырех каналов хватает для измерения и сравнения временных характеристик сигналов, поступающих с аналоговых устройств.
• 8 или 16 каналов помогают отладить цифровую систему для параллельного экспорта данных.
• Дополнительные каналы комбинированных устройств с РЧ входом используются при проведении высокочастотных измерений.
• Изолированные каналы рекомендуются для работы с гальванической развязкой.
• Двадцать каналов синхронизируют регистрацию и просмотр сигналов по времени.

Вывод: каналы любого осциллографа должны иметь удовлетворительный частотный диапазон, линейность, точность усиления, равномерность амплитудно-частотной характеристики (АЧХ) и стойкость от электростатического разряда.

Частота дискретизации

Дискретизация или число выборок по времени определяет рабочую способность прибора фиксировать и отображать мельчайшие детали, которые происходят в изучаемом сигнале.

Рекомендация выбора частоты дискретизации осциллографа. Правило «пятикратного превышения» частоты прибора частотной составляющей сигнала. Величина должна быть не менее чем в 2,5 раза и более чем в 3 раза выше аналоговой полосы. Для устройств начального уровня частота дискретизации – 1 – 2 Гвыб./с. Устройства средней стоимости – 5 – 10 Гвыб./с.

Чем выше частота дискретизации, тем качественнее представляется сигнал, тем больше информации сохраняется.

Вывод: более высокая частота дискретизации увеличивает разрешение, дает возможность видеть происходящие одновременно события, например, непериодические глитчи.

Глубина памяти

Частота дискретизации влияет на объем запоминаемой информации. Расчет глубины памяти выполняется произведением времени, отображаемым на экране, на желаемую дискретизацию. Пример, декодирование сигнала шины USB. Регистрация пакетов происходит за 200 мкс и требует длину записи – 1 млн точек.

Рекомендация выбора: После определения глубины памяти осциллограф проверяется на производительность.

Вывод: оцените скорость реакции прибора с планируемой глубиной памяти.

Скорость обновления осциллограмм

Параметр характеризует быстроту захвата и обновления изображений на дисплее. Чем быстрее обновления, тем более точно происходит захват и регистрация редких событий, например, выбросов. Чем выше скорость обновления, тем быстрее работает прибор и фиксируются события.

Рекомендация выбора: Производители указывают максимальную скорость обновления. Это неверно, чтобы достигнуть максимального параметра могут потребоваться дополнительные режимы захвата, которые ограничивают глубину памяти, частоту дискретизации, качество отображения сигналов.

Вывод: скорость обновления – параметр улучшающий комфорт использования прибора и позволяющий производить точную регистрацию событий.

Триггер

Схема синхронизации, при которой прибор выдает устойчивое изображение. Система может задержать запуск развертки до определенного события. Триггерный запуск синхронизирует захват сигнала и одновременно отображает единичные события. Используется для синхронизации снимков.

Работа с последовательными интерфейсами

В осциллографах, которые имеют дело с цифровыми и смешанными сигналами, используются несколько последовательных интерфейсов I2C, SPI, RS232/UART, CAN, USB. С помощью интерфейсов декодируют протоколы последовательной шины и триггерного запуска. От числа интерфейсов зависит многофункциональность и способность выполнять различные задачи.

Большое количество интерфейсов нужно для экспорта информации в Интернет или в программу просмотра на компьютере. Анализируемые данные, захваченные одним осциллографом, можно передавать другим членам исследовательской группы.

Измерения и анализ сигналов

Наличие прикладных программ, статические и математические функции в составе осциллографа приспособлены для быстрого преобразования Фурье. Используя прикладные программы выявляют нарушения целостности сигнала.

Вывод: Необходимо знать о наличии программного обеспечения. С помощью ПО, вы больше узнаете о возможностях прибора.

Рисунок 7. Приложения, расширяющие возможности устройства

Осциллографические пробники

Важный элемент, необходимый для работы прибора – пассивный пробник или измерительный щуп с делителем.

Согласованность пробника заключается в соответствии полос пропускания и прибора, и самого инструмента для измерения.

Рекомендация выбора: Учитывайте параметры, что предстоит измерять: ток или напряжение, частота, амплитуда, сопротивление. Например, высоковольтные пробники работают с напряжением до 40 кВ. Рекомендуемая входная емкость пробника не более 10 пф. Магазин инструментов предлагает различные пробники, необходимые для выполнения любых задач. Ознакомьтесь с типами пробников и измерительных щупов более подробно в разделе каталога.

Вывод. На выбор пробника влияют тип решаемой задачи и исследуемые сигналы.

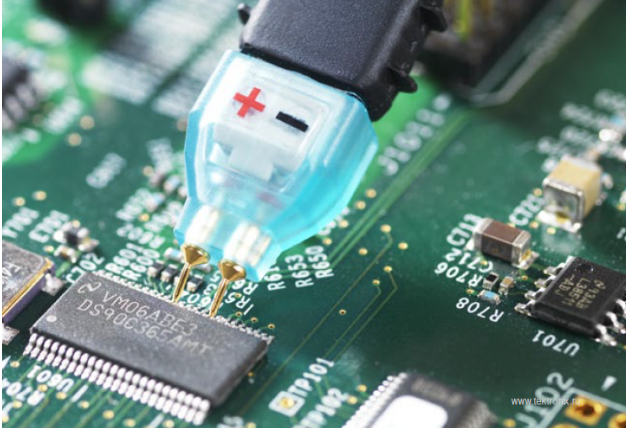

Рисунок 8. Специальный пробник для отображения тока, мощности и напряжения

Естественно, покупая осциллограф тратится определенная сумма денег. Однако, смотрите какие выгоды вы получаете. Вы сами следите за рабочими процессорами, сами делаете выводы. Помните, прибор, который вы выбрали, должен соответствовать, выполняемой задаче и характеру работы, а еще:

• точно регистрировать происходящие события;
• экономить ваше время и повышать возможности;
• отвечать заявленным и подтвержденным документами характеристикам.

Покупая дорогое осциллографическое оборудование, будьте уверены в правильности выбора. Описанные выше характеристики помогут вам определить прибор необходимый для выполнения требуемых задач.

Выбираем бюджетный карманный осциллограф

Добавляю небольшую статью на тему выбора домашнего компактного осциллографа начального уровня для работы и хобби.

Почему речь пойдет про карманные и компактные — потому что это самые бюджетные варианты. Настольные осциллографы – это более громоздкие, функциональные устройства, и, как правило, достаточно дорогие модели ($200-400 и дороже) на 4 канала со множеством функций.
А вот компактные модели на 1 канал для простых измерений и оценки формы сигнала можно приобрести буквально за $20. $40.

Итак, основные технические характеристики карманных осциллографов — это рабочая полоса, которая измеряется в МГц, а также частота дискретизации, которая напрямую влияет на качество измерений.

В статье постараюсь описать осциллографы, которые лично были в руках и дать небольшие плюсы и минусы данных моделей.

Начальный вариант, через который прошли многие радиолюбители — это осциллограф на базе микроконтроллера ATmega, на Али есть множество вариантов, в том числе для самостоятельной сборки, например, DSO138. Его развитие на базе микроконтроллера STM32 называется DSO150.

Осциллограф DSO150 — это неплохой осциллограф для радиолюбителя начального уровня. В комплекте есть щуп Р6020. Сам осциллограф имеет полосу около 200кГц. Построен на базе STM32, АЦП до 1М семплов. Хороший вариант для проверки простых блоков питания (ШИМ) и аудиотрактов. Подойдет для начинающих, например, для исследования звуковых сигналов (настройке усилителя и т.п.). Из минусов отмечу невозможность сохранить картинку осциллограммы, а также небольшую полосу пропускания.

• Частота выборки в режиме реального времени: 1 Мвыб/с
• Аналоговая полоса пропускания: 0 — 200 кГц
• Диапазон чувствительности: 5 – 20 мВ/дел
• Максимальное входное напряжение: 50 В макс. (1х щуп)
• Временной диапазон развёртки: 500с/дел– 10 мкc/дел

Но хобби быстро прошло, перешел к серьезным моделям.

В начале 2018 года попался один из популярных вариантов осциллографов начального уровня — простой, но неплохой осциллографический пробник — DSO188.

Осциллограф DSO188 — простой «показометр» с одним каналом, без памяти, но с цветным дисплеем, аккумулятором 300mAh и очень маленький по размерам. Его плюс именно в компактности и портативности, а полосы частот хватит для большинства приложений (например, настройка звукотехники).

При небольшой стоимости ($30) он отображает сигналы с частотой 1МГц (семплирование 5MSA/s). Для работы используются MMCX щупы, но в комплекте есть адаптер MMCX-BNC. Установлен отдельный АЦП на 5MSPS, полоса до 1МГц, корпус сборный из панелей, что очень даже неплохо выглядит. В плюсах отмечу компактные размеры и приличную полосу, по сравнению с DSO150 (1МГц), а также компактные размеры. Очень удобно использовать вместе с обычным тестером. Легко помещается в карман. Из минусов — корпус имеет открытую конструкцию, не защищенную от внешних воздействий (нужно дорабатывать), а также отсутствие возможности перенести на компьютер сохраненные снимки. Наличие коннектора MMCX это удобно, но для полноценной работы потребуется адаптер на BNC или специальные щупы. За свои деньги это очень хороший вариант начального уровня.

• Частота выборки в режиме реального времени: 5 Мвыб/с
• Аналоговая полоса пропускания: 0 — 1 МГц
• Диапазон чувствительности: 50 mV/div

Если одного мегагерца мало, можно посмотреть в сторону карманных осциллографов в корпусе с BNC коннектором, например, недорогой карманный осциллограф DSO FNISKI PRO.

Это очень хороший вариант за свои деньги. Полоса 5МГц (синус). Есть возможность сохранения графиков во внутреннюю память устройства.

• Частота выборки в режиме реального времени: 20 Мвыб/с
• Аналоговая полоса пропускания: 0 — 5 МГц
• Диапазон чувствительности: 50 mV/div

Я бы взял первый вариант (с крокодилами) и докупил бы щупы отдельно. Ссылка на щупы есть ниже.

По результатам использования отмечу удобный корпус, большой дисплей. Тестовый сигнал на 5МГц (синус) показывает без особых проблем, другие периодические и апериодические сигналы нормально показывает до 1 МГц.

Если полоса выше 1МГЦ не критична, и не требуется работать с большими напряжениями, то DSO FNIRSI PRO c BNC коннектором — хороший выбор. Он использует стандартные щупы и может применяться как быстрый карманный осциллографический пробник — потыкать и посмотреть, жив ли обмен, микросхема и т.п. А потом топать за большим осциллографом, либо нести пациента на стол и вскрывать.

А вот если требуется полоса еще чуть больше — обратите внимание на недорогой осциллографический пробник DSO168

Осциллограф DSO168 имеет необычный дизайн, смахивающий на популярные МР3 плееры. Это одновременно и плюс (металлический стильный корпус), и минус устройства. Не самый удачный выбор разъема — MiniUSB для зарядки аккумулятора. А также отмечу подключение через джек 3.5 мм — самый главный минус данной модели.

• Частота выборки в режиме реального времени: 50 Мвыб/с
• Аналоговая полоса пропускания: 0 — 20 МГц
• Диапазон чувствительности: 50 mV/div

Гораздо лучше огромного количества подобных DSО138, которые строятся на базе микроконтроллеров со встроенным АЦП (200kHz).

В данной модели DSO168 установлен отдельный АЦП AD9283, который обеспечивает уверенный анализ сигналов до 1МГц. До 8 МГц можно использовать данный прибор, но как «отображалку» сигналов, без каких либо серьезных измерений. А вот до 1МГц — без проблем.

В комплекте идет стандартный щуп Р6100 BNC, а также адаптер с джека 3.5мм на BNC.

Осциллограф DSO168 имеет полосу 20МГЦ (при частоте семплирования 60MSA/s), не самый удачный, но более-менее аккуратный корпус аля iPod, встроенный аккумулятор 800 мАч (может питаться от USB). Сходство с плеером добавляют щупы через джек 3,5 мм (есть адаптер BNC-3.5mm). Памяти для сохранения осциллограмм — нет. Отмечу конструктивный просчет — джек 3,5 мм не предназначен для передачи СВЧ сигналов, присутствуют искажения формы сигнала на частотах более 1МГц. Так что устройство интересное, но я бы выбрал другой вариант.

Далее предлагаю посмотреть еще одну недорогую модель осциллографа DSO338 с полосой 30МГц.
Карманный осциллограф DSO 338 FNISKI 30MHZ

Это карманный аккумуляторный осциллограф на один канал с частотой семплирования аж 200Msps. Характеристики неплохие, многим такой модели хватает за глаза. В наличии один канал, дисплей имеет хорошие углы обзора, время работы до 8 часов с одного заряда непрерывно.

• Частота выборки в режиме реального времени: 200 Мвыб/с
• Аналоговая полоса пропускания: 0 — 30 МГц
• Диапазон чувствительности: 50 mV/div

Для измерений используется стандартный щуп P6100 BNC.

Осциллограф достаточно хорошо себя показывает на частотах более 10-20 МГц.

Хороший вариант, но, учитывая его стоимость, можно посмотреть и другие модели.
Например, чуть дороже можно приобрести мощный осциллограф FNIRSI-5012H 100МГц

Новая модель и один из лучших за свои деньги – одноканальный 100-МГцовый осциллограф с памятью. Частота семплирования достигает 500 Msps.

Осциллограф является одним из самых «мощных» и «навороченных» в своем ценовом диапазоне. Имеется 1 канал BNC, но осциллограф может отображать синусоидальный сигнал до 100МГц. Другие периодические и апериодические сигналы нормально смотрятся до 70-80 МГц.
В комплекте с осциллографом есть неплохой щуп Р6100 с делителем 10х и полосой до 100МГц, а также кейс для хранения и переноски.

• Частота выборки в режиме реального времени: 500 Мвыб/с
• Аналоговая полоса пропускания: 0 — 100 МГц
• Диапазон чувствительности: 50 mV/div

Отмечу отсутствие связи с компьютером (отчасти это не минус, так как нет необходимости осуществлять гальваническую развязку), а также наличие всего одного канала для измерения.

DSO Fniski 100MHz — это хороший выбор, особенно если нет подходящего прибора и остро стоит вопрос стоимости. Если есть возможность добавить — лучше добавить и взять что-то на два канала и с возможностью сохранения результатов.

Хит 2019 года — портативный осциллограф с частотой 40 МГц (есть модель 2C72 до 70МГЦ) на два канала и с генератором частоты. Встроенный мультиметр. Поставляется с сумкой для переноски. Цена от $99.

В комплекте есть все необходимое + кейс для переноски. Частота оцифровки до 250MSa/s — это самый лучший результат для портативных осциллографов. Существуют версии 2С42/2С72 без встроенного генератора, но они не так интересны с точки зрения цены и функционала.

• Частота выборки в режиме реального времени: 250 Мвыб/с
• Аналоговая полоса пропускания: 0 — 40 МГц
• Диапазон чувствительности: 10 mV/div

В остальном, Hantek не хуже своих старших собратьев. Отмечу наличие встроенного мультиметра, что делает данную модель устройством 3-в-1.

Осциллографы, которые у меня есть закончились, но я отмечу еще одну модель, которая имеет право на жизнь. В этом ценовом диапазоне есть удобная и качественная модель портативного осциллографа JDS6031 1CH 30M 200MSPS.

• Частота выборки в режиме реального времени: 200 Мвыб/с
• Аналоговая полоса пропускания: 0 — 30 МГц
• Диапазон чувствительности: 10 mV/div

Рекомендую обратить внимание на полезные аксессуары для осциллографа:

Подобные портативные девайсы — то, что я часто использую. Очень удобно, особенно при настройке различных приборов, проверке, пуско-наладке. Могу рекомендовать брать вариант DSO150, а еще лучше, похожий DSO138 (200kHz) в варианте DIY для обучения пайки и азам радиоэлектроники. Из функциональных моделей отмечу DSO Fniski 100MHz, как осциллограф с самым лучшим соотношением цена/рабочая полоса, а также Hantek 2D72 как самый функциональный (3-в-1).

Как выбрать цифровой осциллограф в 2022 г. [Руководство]

Данное руководство посвящено ответу на вопрос: «как выбрать цифровой осциллограф?».

Оглавление:

Прежде чем понять, как правильно выбрать цифровой осциллограф, стоит понимать, что он из себя представляет и зачем он Вам нужен.

Цифровой запоминающий осциллограф:

• Захватывает , сохраняет и отображает сигналы
• Отображает высокоскоростные периодические или непериодические сигналы, поступающие на входной канал
• Измеряет частоту сигнала, искажения, вносимые неисправным компонентом, уровень шумов, изменение шума во времени и множество других параметров

Осциллограф какой бы марки вы не выбрали ( Tektronix, Rohde & Schwarz, Keysight) должен не только соответствовать характеру вашей работы, но и:

• Точно регистрировать сигналы
• Обладать функциями, расширяющими ваши возможности и позволяющими сэкономить время
• Иметь гарантированные технические характеристики, подтвержденные документально

Точность. Вы должны точно знать, какие сигналы собираетесь исследовать: звуковые сигналы и аналоговые сигналы датчиков или импульсы и ступеньки (цифровые сигналы). Если вы работаете с цифровыми сигналами, то будете ли вы измерять длительность перепадов, или вас интересуют лишь примерные временные соотношения? Будете ли вы использовать осциллограф для измерения характеристик разрабатываемой схемы, или в основном он нужен вам для отладки? В любом случае изначально точный захват сигнала важнее любой последующей обработки – ваши решения должны опираться на точную исходную информацию, которую затем вы всегда сможете обработать на ПК.

Возможности. Следует учитывать не только те схемы, которые вы разрабатываете сегодня, но и те, что будете создавать завтра. Высококачественный осциллограф с широкими возможностями верно прослужит вам долгие годы.

Гарантированные характеристики цифровых осциллографов. Убедитесь, что все характеристики, связанные с необходимыми видами измерений, отмечены в техническом описании, как «гарантированные». Если значения параметров указаны, как «типовые», они являются статистической характеристикой и не могут использоваться для выполнения достоверных измерений в соответствии с общепринятыми стандартами качества. Ниже будут перечислены основные параметры цифровых осциллографов.

Рис 1. Полоса пропускания определяется как полоса частот, в пределах которой входной синусоидальный сигнал ослабляется осциллографом не более чем до 70,7 % или по уровню –3 дБ (по уровню половинной мощности), как показано на данном рисунке для осциллографа с полосой пропускания 1 ГГц.

При выборе осциллографа — это один из главных факторов.

2. Время нарастания цифрового осциллографа

При работе с аналоговыми схемами основным критерием пригодности осциллографа является полоса пропускания. При исследовании импульсных или многоуровневых сигналов с крутыми фронтами наиболее важно, насколько точно осциллограф измеряет длительность фронта.

Что необходимо учитывать

• Чем меньше время нарастания осциллографа, тем точнее он может передать тонкие детали быстрых перепадов. Кроме того, этот параметр важен для точного измерения времени
• Время нарастания определяется, как k/(Полоса пропускания), где k лежит в диапазоне от 0,35 (для осциллографов с полосой <1 ГГц) до 0,40 –0,45 (>1 ГГц)
• Аналогично полосе пропускания, время нарастания осциллографа должно быть в 5 раз меньше минимальной длительности фронта исследуемого сигнала. Например, для измерения фронта длительностью 4 нс, время нарастания осциллографа должно быть не более 800 пс. Примечание. Как и для полосы пропускания, соблюдение этого простого правила возможно не всегда
• Для измерения сигналов ТТЛ и КМОП может потребоваться время нарастания 300-400 пс

Рис 2. Ваш осциллограф должен быть достаточно быстродействующим для точного захвата быстрых переходных процессов.

3. Согласованные пробники

Точные измерения начинаются с наконечника пробника. Полоса пропускания пробника должна соответствовать полосе пропускания осциллографа (с учетом «правила пятикратного превышения»), и при этом пробник не должен создавать излишнюю нагрузку на цепи тестируемого устройства.

Что необходимо учитывать

• При подключении пробника к тестируемому устройству он становится составной частью измеряемой цепи, внося в нее свое сопротивление, емкость и индуктивность, которые способны повлиять на результаты измерения. Для минимизации такого влияния лучше использовать пробники и осциллографы одного производителя, образующие интегрированное решение
• Важную роль играет нагрузка на исследуемую цепь. Активная нагрузка стандартного пассивного пробника обычно имеет приемлемое значение 10 МОм и выше. А вот его емкостная нагрузка 10, 12 или даже 15 пФ может создавать серьезные проблемы для измерения на высоких частотах
• Выбирая осциллограф среднего ценового диапазона, обращайте внимание, чтобы пробники имели входную емкость не более 10 пФ. Лучшие пассивные пробники обладают полосой пропускания 1 ГГц и входной емкостью менее 4 пФ ( Например, Tektronix TPP1000)

Рис 3. Выбирая пробник, подготовьте ответы на следующие вопросы. Что вы планируете измерять – напряжение, ток или и то, и другое? Какова частота исследуемого сигнала? Велика ли амплитуда? Высокое или низкое выходное сопротивление имеет тестируемое устройство? Нужны ли вам дифференциальные измерения? Выбор пробников зависит от того, с какими устройствами и сигналами вы собираетесь работать.

Поэтому, задача не только в том, как выбрать цифровой осциллограф, но и как пользоваться осциллографом.

Используйте несколько пробников. Для начала выберите пассивные пробники с широкой полосой пропускания и малой входной емкостью. Активные несимметричные пробники имеют полосу пропускания от 1-4 ГГц, а дифференциальные – до 20 ГГц и выше. Добавив токовый пробник, вы сможете использовать осциллограф для расчета и отображения мгновенной мощности, активной мощности, полной мощности и фазы. Высоковольтные пробники могут измерять напряжения до 40 кВ пикового значения. Специальные пробники включают логические, оптические, тепловые и др.

4. Сколько нужно каналов для выбора осциллографа?

Цифровые осциллографы оцифровывают сигнал, поступающий на входные аналоговые каналы, а затем сохраняют и отображают полученные значения. Обычно, чем больше каналов, тем лучше, хотя дополнительные каналы увеличивают цену прибора.

Что необходимо учитывать

• Сколько каналов выбрать –2, 4, 8 или 16 – зависит от вашего приложения. Два или четыре аналоговых канала позволят измерять и сравнивать временные характеристики сигналов аналоговых устройств, тогда как отладка цифровой системы, использующей параллельную передачу данных, может потребовать 8 или 16 дополнительных каналов, а возможно и больше. Например, осциллограф MSO58 имеет 8 аналоговых или 64 цифровых канала
• Осциллографы смешанных сигналов предлагают дополнительные цифровые каналы ( цифровой вход осциллографа), которые отображают только два логических уровня и могут представлять их в виде сигнала шины. Комбинированные осциллографы ( например, MDO4104С) имеют отдельный РЧ вход для выполнения высокочастотных измерений в частотной области
• Какую модель бы вы ни выбрали, все каналы должны обладать достаточным диапазоном частот, линейностью, точностью усиления, равномерностью АЧХ и стойкостью к статическому разряду
• Некоторые приборы в целях экономии используют общую для нескольких каналов систему дискретизации. Будьте осторожны – в этом случае частота дискретизации может снижаться в зависимости от числа используемых каналов
• Изолированные каналы упрощают измерения с гальванической развязкой. В отличие от осциллографов с несимметричным входом, «общие» проводники входных каналов могут быть изолированы друг от друга и от «земли». Например, серия осциллографов Tektronix TPS2000B или Rohde & Schwarz Scope Rider

Рис 4. Комбинированные осциллографы (MDO) не только предлагают аналоговые и цифровые каналы, как и осциллографы смешанных сигналов (MSO), но и имеют отдельный РЧ вход, сигнал которого можно анализировать в частотной области.

5. Частота дискретизации цифрового осциллографа

Частота дискретизации осциллографа подобна частоте кадров видеокамеры. Она определяет количество мелких деталей сигнала, которые может захватить и отобразить осциллограф.

Что необходимо учитывать

• Частота дискретизации (число выборок в секунду) показывает, насколько часто осциллограф делает выборки сигнала. Как и ранее, рекомендуется придерживаться «правила пятикратного превышения»: частота дискретизации должна не менее чем в 5 раз превышать наивысшую частотную составляющую измеряемого сигнала
• Минимальная частота дискретизации тоже может иметь важное значение, если нужно исследовать медленно меняющиеся сигналы в течение длительного времени
• Большинство осциллографов начального уровня имеют максимальную частоту дискретизации от 1 до 2 Гвыб./с , тогда как осциллографы среднего ценового диапазона могут предлагать от 5 до 10 Гвыб./с
• Чем выше частота дискретизации, тем меньше теряется информации, и тем лучше осциллограф представляет исследуемый сигнал. Но при этом память заполняется быстрее, что ограничивает интервал захвата

Рис 5. Точность отображения сигнала зависит от частоты дискретизации и от используемого метода интерполяции.

Линейная интерполяция соединяет выборки сигнала прямыми линиями, но такой подход ограничен реконструкцией сигналов с прямыми участками.

Интерполяция «sin x/x» представляет собой математический процесс, в котором для заполнения промежутков между реальными выборками рассчитываются дополнительные точки. Эта форма интерполяции хорошо работает для сигналов криволинейной формы и непериодических сигналов, которые в реальных схемах встречаются значительно чаще, чем чистые меандры или импульсы.

Следовательно, интерполяция «sin x/x» более предпочтительна для приложений, где частота дискретизации превышает полосу пропускания системы от 3 до 5 раз.

Для захвата глитчей нужна скорость. Теорема Котельникова гласит, что для точной реконструкции сигнала частота дискретизации должна не менее чем в два раза превышать его наивысшую частотную составляющую.

Однако это соотношение определяет абсолютный минимум, который применим только к синусоидальным и периодическим сигналам. Глитчи по определению являются непериодическими, поэтому дискретизация с удвоенной частотой наивысшей составляющей обычно недостаточна. Вывод: высокая частота дискретизации повышает разрешение, позволяя увидеть накладывающиеся друг на друга события.

6. Гибкая система запуска

Система запуска обеспечивает стабильное изображение и позволяет выделять конкретные фрагменты сложных сигналов.

Что необходимо учитывать

• Все осциллографы обеспечивают запуск по фронту, и большинство – по длительности импульса
• Для захвата специфических аномалий и более эффективного использования длины записи выбирайте осциллограф, имеющий расширенные режимы запуска для более сложных сигналов
• Чем шире выбор условий запуска, тем выше гибкость использования осциллографа (и тем быстрее вы сможете выявлять причины возникающих проблем):
  • запуск по последовательности событий А и В, задержка по времени или по событиям;
  • запуск по строке или кадру видеосигналов стандартной и высокой четкости;
  • запуск по условию – скорость нарастания, глитч, длительность импульса, время ожидания, рант, время установки и удержания;
  • запуск по сигналам последовательных (I2C, SPI, CAN/LIN, USB …) и параллельных шин



  Рис 6. Запуск позволяет начать горизонтальную развертку с нужной точки сигнала, а не просто с того места, где закончилась предыдущая развертка. При однократном запуске происходит захват по всем каналам одновременно.

  Расширенные функции запуска помогают найти нужную информацию. Запуск по заданным условиям позволяет выделить определенный участок осциллограммы и обнаружить аномалии. Функции запуска можно настроить на специальные условия во входном сигнале, облегчая, например, обнаружение импульсов, длительность которых меньше заданной

  7. Длина записи

  Длина записи – это число точек, из которых состоит зарегистрированная осциллограмма. Осциллограф имеет ограниченный объем памяти для записи выборок, поэтому чем больше объем памяти, тем большую длину записи можно получить.

  Что необходимо учитывать

  • Время захвата = длина записи / частота дискретизации. Например, при длине записи 1 млн. точек и частоте дискретизации 250 Мвыб./с осциллограф может захватывать сигнал в течение 4 мс. Правильное понимание этого параметра поможет Вам выбрать осциллограф именно под Ваши задачи
  • Современные осциллографы позволяют выбирать длину записи, оптимизируя уровень детализации в соответствии с вашим приложением
  • Хороший осциллограф общего назначения может сохранить более 2000 точек, чего более чем достаточно для стабильного синусоидального сигнала (требующего как минимум 500 точек). Но для отыскания причин аномалий в сложных последовательных потоках данных лучше выбрать осциллограф с цифровым люминофором (DPO) с длиной записи 1 млн. точек или больше.
  • Для регистрации переходных процессов или поиска непериодических сигналов, таких как джиттер, искаженные импульсы или глитчи, выбирайте осциллограф, начиная со среднего ценового диапазона, сочетающий большую длину записи с высокой скоростью обновления осциллограмм.



  Рис 7. Поскольку осциллограф может сохранять лишь ограниченное число выборок, временное окно захвата осциллограммы обратно пропорционально частоте дискретизации осциллографа. Время захвата = Длина записи / Частота дискретизации.

  Получите полную картину. Достаточно детальный захват для декодирования сигнала шины USB требует высокого разрешения по времени (200 пс). Регистрация нескольких пакетов требует продолжительного времени захвата (200 мкс). Чтобы отобразить и то и другое, нужен осциллограф с большой длиной записи (1 млн. точек).

  8. Система навигации и анализа

  Поиск определенных аномалий формы сигнала можно сравнить с поиском иголки в стоге сена. Вам понадобятся средства, автоматизирующие этот процесс и ускоряющие получение результата.

  Что необходимо учитывать

  • Функция масштабирования и панорамирования позволяет растягивать интересующий участок осциллограммы и перемещать окно обзора назад и вперед по шкале времени
  • Функция воспроизведения и паузы автоматически перемещает окно обзора по осциллограмме. Это позволяет освободить руки и сконцентрироваться на самом сигнале
  • Маркеры позволяют помечать интересующие события. Для быстрого перехода между маркерами и простого измерения временных интервалов можно использовать органы управления передней панели
  • Функция поиска и маркировки позволяет просматривать всю захваченную осциллограмму и автоматически отмечать появления определенных пользователем событий
  • Расширенный поиск позволяет определять различные критерии, аналогичные условиям запуска, в соответствии с которыми будут автоматически обнаруживаться и помечаться события в захваченном сигнале.



  Рис 8. Осциллографы с длиной записи в миллионы точек могут выполнять захват в течение длительного времени, что очень важно для исследования сложных сигналов. Расстановка маркеров помогает, например, измерять задержки на шине CAN.

  9. Расширенная поддержка приложений

  Лучшие осциллографы имеют прикладное программное обеспечение для диагностики оптических и электрических схем и тестирования на соответствие стандартам.

  Что необходимо учитывать

  • Приложения для измерения целостности сигнала и джиттера позволяют глубже анализировать проблемы качества сигнала в цифровых системах, выявлять причины их возникновения и оценивать их влияние
  • РЧ приложения предоставляют возможность представления сигналов в частотной области и анализа с помощью спектрограмм и кривых зависимости амплитуды, частоты и фазы от времени.
  • Поддержка отладки встраиваемых систем со смешанными аналоговыми и цифровыми сигналами, параллельными и последовательными шинами, такими как CAN/LIN, I2C, SPI, FlexRay, MOST и другие.
  • Прикладное ПО для учебных заведений: чтобы создавать технологии следующего поколения, студенты, изучающие электронику, должны научиться разбираться в сложных электронных схемах



  Рис 9. Устойчиво ли работает ваш импульсный источник питания? Средства автоматического анализа позволяют измерять каждый параметр одним нажатием кнопки, предлагая быстрый и точный анализ области безопасной работы (ОБР), качества питающего напряжения, коммутационных потерь, гармоник, модуляции, пульсаций и скорости нарастания выходного тока и напряжения (di/dt, dv/dt).

  10. Простое управление

  Осциллографы должны быть просты в управлении даже для неопытных пользователей. Интерфейс пользователя дает существенный вклад во время решения инженерной задачи.

  Что необходимо учитывать

  • Часто используемые функции должны иметь отдельные органы управления
  • Кнопки автоматической настройки и сброса к значениям по умолчанию позволяют мгновенно настроить прибор
  • Осциллограф должен иметь быстрый и четкий отклик на органы управления
  • Интерфейс осциллографа должен поддерживать ваш родной язык, включая соответствующие накладки для передней панели



  Рис 10. Многие люди пользуются осциллографом не каждый день. Интуитивное управление позволяет даже неопытным пользователям чувствовать себя комфортно, в то же время предлагая опытным пользователям простой доступ к наиболее востребованным функциям. Для использования как в лабораторных, так и в полевых условиях выпускается множество моделей портативных осциллографов.

  11.Интерфейсы и возможности расширения

  Непосредственное подключение осциллографа к компьютеру или передача данных через сменные носители позволяет выполнять расширенный анализ, упрощает документирование и обмен результатами измерений.

  Что необходимо учитывать

  • Обратите внимание на осциллографы, обеспечивающие доступ к рабочему столу Windows, имеющие функции распечатки на сетевом принтере и предоставляющие общий доступ к ресурсам
  • Проверьте, может ли осциллограф использовать программное обеспечение сторонних производителей для анализа, документирования и автоматизации измерений
  • Нужен ли вам доступ в интернет для обмена с коллегами результатами измерений в режиме реального времени?
  • Можно ли расширить возможности осциллографа в соответствии с изменяющимися потребностями? Например, добавить:
    • память для анализа записей большей длины;
    • специальные приложения для измерений;
    • различные пробники и модули;
    • такие принадлежности, как аккумуляторные батареи и комплекты для монтажа в стойку;
    • программное обеспечение для управления осциллографом с компьютера, выполнения
    • автоматических измерений, регистрации и экспорта осциллограмм.



    Рис 11. К стандартным интерфейсам осциллографа относятся GPIB, RS-232, USB, Ethernet, LXI, а также интерфейсы для связи с сетевыми коммуникационными модулями. Интерфейс USB широко используется для сохранения осциллограмм, результатов измерений и наборов настроек на флэш- накопителях. PictBridge позволяет использовать осциллограф в качестве цифровой камеры. Порт VGA обеспечивает подключение внешнего монитора.

    … и, наконец, учтите душевный комфорт!

    Конечно, приобретая осциллограф, вы заплатите за него определенную сумму, но во что выльются последующие эксплуатационные расходы?

    Ознакомьтесь со стоимостью услуг по поддержке прибора, предлагаемых производителем, и оцените, насколько они увеличивают ваши расходы и продлевают срок службы осциллографа.

    К таким услугам относятся обучение по месту установки, системная интеграция, управление проектами и другие профессиональные услуги, которые помогут повысить эффективность прибора и позволят выполнять точные и достоверные измерения.

    Удобные пакеты дополнительных услуг и такие виды поддержки, как расширенная гарантия, могут сэкономить деньги в долговременной перспективе и избавить от ненужных волнений.

    20 самых важных характеристик осциллографов!



    Попробуем разобраться в том, какую роль играет полоса пропускания, чувствительность и память осциллографа при измерениях, в каких случаях лучше использовать аналоговые и цифровые, двухканальные и двухлучевые осциллографы, а когда вместо современного стационарного цифрового или портативного осциллографа достаточно иметь под рукой старый советский прибор? Ответы на эти и другие вопросы, а также все типовые заблуждения, связанные с этими приборами, вы найдете в нашей подборке — 20 самых важных характеристик осциллографов!

    Когда мы говорим «осциллограф», то представляем себе прибор, на лицевой панели которого расположен экран, отображающий графики входных электрических сигналов (амплитудные и временных характеристики). Однако поскольку видов этих сигналов «великое множество», очевидно, что не может быть одного универсального прибора, способного адекватно показать все. Поэтому, выбирая осциллограф, нужно ориентироваться во всех разновидностях этого «многоликого» по областям применения прибора, чтобы выбрать именно тот, который подходит для решения стоящих перед вами задач. И здесь немудрено запутаться или упустить какие-то моменты, что может привести к покупке «ненужного чуда» электронной техники. А чтобы не попасть впросак, стоит прислушаться к отзывам опытных практиков, помогающим системно подойти к своим запросам и сделать действительно безошибочный выбор. Далее разбираются основные параметры и технические характеристики осциллографов.

    1. Чем хорош двухлучевой осциллограф?



    Двухлучевой осциллограф позволяет двумя лучами одновременно наблюдать на общей временной развертке два независимых процесса. Двухканальный осциллограф содержит электронный коммутатор, коммутирующий либо намного чаще, чем частота процесса, либо намного реже, чем частота процесса два процесса на один луч. При этом получается, как бы два луча, но график отображается «кусками, хотя, если частота коммутации выбрана верно, то визуально это не заметно. Все это верно до тех пор, пока исследуются строго периодические процессы. Если же процессы импульсные или не строго периодические (форма сигнала отличается в разных периодах или период меняется), качественно наблюдать два таких процесса на двухканальном однолучевом осциллографе невозможно, потому что в каждый момент времени мы видим только кусочек одного процесса. В принципе двухлучевой осциллограф, конечно, намного лучше однолучевого двухканального. У двухлучевого есть и недостаток: вертикальная развертка каждого луча линейна в своей половине экрана, верхнего – в верхней, нижнего – в нижней. При попытке использовать весь экран одним лучом нас ждет разочарование – отклонение луча у двухлучевой ЭЛТ в «чужой» половине экрана существенно нелинейно.

    2. Ограничения двухканального (многоканального) осциллографа

    Двухканальный (многоканальный) осциллограф отличается от двухлучевого (многолучевого) тем, что у него одновременное наблюдение разных сигналов обеспечивается быстрым переключением с одного канала на другой, т. к. применяется однолучевая трубка. Из-за чего на высоких скоростях развертки он «рвет» сигналы на экране. Двухлучевой (многолучевой) – имеет трубку с несколькими лучами, поэтому он сигналы не «рвет», но стоит обычно дороже.

    3. Любой осциллограф – это не измерительный, а наблюдательный прибор

    Хотя в цифровых осциллографах используются также измерительные функции (можно, например, проводить измерения амплитуды сигнала и т. д.). У аналоговых осциллографов погрешность по экрану 5-10%. Цифровые, к которым относятся также USB-осциллографы, вроде более точные, но есть такое понятие, как «Вертикальное разрешение». Например, у типового USB-осциллографа – указано 9 бит вертикального разрешения (реально часто – 8 бит). Это значит, что входной сигнал, надо поделить на 2 в 8-й степени, то есть на 256, что при входном сигнале 10 В даст ступеньку в 0,4 В.

    4. Цифровой или аналоговый осциллограф?

    Выбор «цифровой или аналоговый осциллограф» зависит от характера исследуемых процессов. Цифровой имеет память, широчайшие возможности рассматривать уже зарегистрированные кратковременные сигналы (есть возможность делать их скриншоты), цветной дисплей (что очень способствует восприятию информации), множество способов синхронизации, некоторые возможности обработки сигнала. У аналогового – наименьшие искажения наблюдаемого сигнала, что обычно приводится как основной довод в их пользу. Других, более серьезных доводов обычно не приводят.



    5. Цифровой осциллограф не покажет ВЧ импульсы

    Еще одна особенность цифровых осциллографов: для наблюдения непрерывного сигнала, и для того, чтобы сильно не увеличивать частоту дискретизации (квантования) по времени (а это необходимо из-за того, что точных быстродействующих АЦП пока еще мало, а то и вовсе нет для решения каких-то задач), часто используются для обработки численные методы (аппроксимация, интерполяция, экстраполяция). Современные микроконтроллеры довольно просто с этой задачей справляются. Но в результате мы видим не настоящий сигнал, а эрзац-сигнал, полученный в результате обработки точечных отсчетов численными методами. То есть мы можем не увидеть на сигнале «иглы» высокочастотных импульсных помех, которые будут прекрасно видны на аналоговом осциллографе.

    6. Цифровой осциллограф умеет запоминать сигналы

    У цифрового осциллографа дополнительное удобство – он может запоминать сигнал и выводить его на экран в увеличенном масштабе (функция экранной лупы). А также достаточно просто реализуются функции автонастройки на сигнал и измерение параметров сигнала (но это уже в дорогих моделях). Еще одно важное достоинство – просмотр или предварительное (возможно и полное) декодирование промышленных протоколов.

    7. Ограничения АЦП цифровых осциллографов

    Цифровой осциллограф работает на принципе преобразования аналогового (т. е. непрерывного) сигнала в цифровой (т. е. дискретный) со всеми вытекающими отсюда последствиями:

    • Для того чтобы передать сигнал как можно точнее, частота дискретизации должна быть намного выше частоты измеряемого сигнала. Т. е. чем больше дискретных отсчетов в единицу времени, тем более непрерывным будет отображение сигнала и более точным его воспроизведение на экране.
    • Дискретизация по уровню измеряемого сигнала (как правило, это напряжение). Чтобы его как можно точнее измерить, надо иметь хорошую дискретизацию по уровню. Допустим, мы имеем АЦП 8-бит. Теоретически он дает 256 уровней сигнала. Т. е. сигнал с амплитудой 10 В он может перевести в цифровой код с точностью 0,04 В, а если у АЦП 10 разрядов (1024 уровня), то мы сможем наблюдать этот же сигнал с точностью 0,01 В (правда, на самом деле точность будет ниже, из-за погрешности самого АЦП).
    • Многолучевой цифровой осциллограф должен иметь в своем составе несколько каналов преобразования и обработки сигнала.
    • Интерфейс для связи с компьютером имеют не только цифровые, но и многие аналоговые осциллографы.



    8. Объем памяти цифрового осциллографа

    Объем памяти выборок (в английской технической документации используются термины Record Length – длина записи или Memory Depth – глубина памяти) – третья ключевая характеристика цифровых осциллографов, наряду с полосой пропускания и частотой оцифровки. Суть в том, что это память, работающая на частоте оцифровки. Ее нехватка приводит к тому, что на медленных развертках осциллограф вынужден снижать частоту оцифровки во избежание переполнения памяти. Хотя есть «кривые» попытки обойти эту проблему, например, использованием пик-детектора. Если памяти выборок много (от 1 Мегасемплов), то это производителем специально подчеркивается, а если мало, то всячески замалчивается. Или приводится большой объем памяти, но оказывается, что это просто ОЗУ встроенного процессора, а не быстрая память выборок. Допустим, частота выборок – 500 мегавыборок в секунду (полоса пропускания – 50 МГц, 10 выборок на период). Смотрим сигнал 50 Гц (период 20 мс). За это время осциллограф сделает 10 000 000 выборок. С 8-битным АЦП ему надо запомнить 1 байт на выборку. Итого, чтобы зарисовать этот период, ему нужно либо 10 Мб памяти, либо снижать частоту выборок.

    9. «Короткая и длинная» память в цифровом осциллографе

    Короткая и длинная память — это «закон сохранения энергии в осциллографе». Если вы используете максимальную частоту дискретизации то у вас «короткая память» будет (извините за выражение), если же частота дискретизации будет в два раза меньше — то у вас память будет «ого-го». Если нужно посмотреть пачку импульсов — используете большую память, если периодический, но высокочастотный сигнал (тем более меандр), то тогда более важна частота дискретизации.

    10. Время нарастания входного сигнала

    Показатель «Время нарастания входного сигнала» – чем меньше, тем лучше. Это значит, что меньше будет «отгрызаться» начало первого сигнала на экране при внутренней синхронизации, и тем лучше частотные свойства осциллографа.

    11. Полоса пропускания цифрового осциллографа

    Считается, что для наблюдения цифровых сигналов полоса пропускания осциллографа должна быть в несколько раз выше частоты сигнала (хотя бы втрое), иначе прямоугольный сигнал превращается в «квазисинусоиду» (то есть «заваливаются» фронты). И частота дискретизации должна быть выше хотя бы раз в десять (некоторые даже считают, что это соотношение должно быть не менее 1:20).



    12. Как связаны шумы и погрешность Разрешение экрана

    Чем выше разрешение экрана, тем больше детализация. Выбирайте разрешение не менее 640 точек по горизонтали и не менее 480 точек по вертикали, многие современные относительно недорогие осциллографы уже имеют такие экраны. Экран должен быть цветным и с малой инерционностью. Черно-белые экраны с большой инерционностью — прошлый век.

    13. Как связаны шумы и погрешность Когда нужен осциллограф с логическим анализатором?



    Современная прикладная электроника – это в большинстве случаев «смесь цифры с аналогом». Расшифровка протоколов здесь не главное (хотя и не без нее). Но вот, допустим, имеем сигнал ШИМ, который в свою очередь может перейти во что угодно – ток, напряжение, температуру, магнитное поле, обороты и т. д. и т. п. Регулирование этих величин, допустим, выполняется с помощью микроконтроллера посредством какого-либо ПИД-регулятора. Как отрабатывать все тонкости этих процессов? Вот тут и придет на помощь встроенный в осциллограф логический анализатор. Конечно, все то же самое можно делать и отдельным анализатором, и синхронизировать его с аналоговыми сигналами. Но все это вы будете видеть на разных мониторах и засечь, что и после чего изменяется «от цифры в аналоге» уже будет очень неудобно и непродуктивно.

    Таким образом, если вы собираетесь рассматривать цифровой и аналоговый сигналы одновременно, например, цифровой сигнал зависит (синхронизирован) от аналогового или наоборот, то лучшим решением будет осциллограф с логическим анализатором на борту или хотя бы с возможностью докупить логический анализатор позже (но нужно, чтобы у покупаемого осциллографа была такая опция). Отдельный логический анализатор удобен для работы с чистой цифрой.

    14. Как связаны шумы и погрешность Как связаны шумы и погрешность осциллографа с разрешением экрана?

    Шумы осциллографа не имеют никакого отношения к разрешению экрана. Точно так же и погрешность осциллографа не имеет никакого отношения к разрешению экрана.

    15. Эквивалентный режим



    Эквивалентный режим используется только для периодических сигналов. Он позволяет повысить частоту дискретизации в десятки раз. Суть в том, что друг за другом делается не одна запись сигнала, а много, но каждый раз с небольшим смещением. Поскольку сигнал все время одинаковый (периодический), потом полученные записи накладывают друг на друга, и получают запись с как-бы очень высокой частотой оцифровки, например 50 ГГц, хотя реальная частота оцифровки была обычная, например 500 МГц. Для однократных сигналов не годится.

    16. Режим сегментированной памяти

    Некоторые цифровые осциллографы имеют режим сегментированной памяти. То есть их можно оставить работать хоть на неделю, но они будут записывать не весь сигнал, а только его часть, форма которой задается через меню, например, только короткие пики. Таким образом, ни один пик не будет пропущен и будет записан с нужной (высокой) частотой дискретизации. А потом все записанные сегменты (кусочки сигнала) можно разом просмотреть.

    17. Минусы портативных осциллографов

    У портативных приборов цены выше, а параметры хуже, это известно. В частности, «настольные» осциллографы давно «доросли» до 1-2 мегасемплов (мегабайт) памяти выборок, а у портативных эта память по-прежнему 1-40 килосемплов (килобайт).



    18. Что такое мотортестер?

    Для диагностики системы зажигания автомобильного двигателя используется мотортестер, представляющий собой многоканальный осциллограф (осциллограф-мультиметр с четырьмя и более каналами), с инсталлированным в нем специальным ПО. К осциллографу подключается комплект датчиков. Мотортестер отображает осциллограмму высокого напряжения системы зажигания и в реальном времени параметры импульсов зажигания, такие как пробивное напряжение, время и напряжение горения искры.

    19. Что такое автомобильный диагностический сканер?

    Для «общей» автодиагностики применяют диагностический адаптер или CAN-Bus автомобильный диагностический сканер, представляющий собой осциллограф смешанных сигналов – осциллограф со встроенным логическим анализатором, который, используя специальное ПО, выполняет дешифровку протоколов CAN/KWP2000/др. и трактует полученные данные. Система управления современного двигателя, отвечающего строгим нормам токсичности, в качестве главного своего элемента содержит электронный блок управления (ЭБУ). Так вот сканер предназначен именно для работы с ЭБУ, для его «сканирования». А так как сканер работает с блоком, то он позволяет:

    • Наблюдать сигналы с датчиков системы, следить за их изменением во времени.
    • Проверять работу исполнительных механизмов путем приведения их в действие и визуального или другого контроля.
    • Считывать сохраненные системой коды неисправностей.
    • Посмотреть идентификационные данные ЭБУ, системы и т. п.

    20. Почему лучше не использовать осциллографы, выпущенные в СССР?

    В России до сих пор продаются осциллографы, выпущенные в СССР 25-30 лет назад. Они могут привлечь внимание разве что новичков и не очень требовательных радиолюбителей. Однако опытные практики пишут на страницах интернет-форумов буквально следующее: «Ни в коем случае не советую связываться с советскими приборами, тем более осциллографами, управляемыми микропроцессором. Советские приборы утыканы сбоку и сверху подстроечниками для калибровки. Методика описана в инструкции, обычно довольно бестолковой. Перечень «пороков» советских приборов продолжают габариты, вес и высохшие электролиты».



    При подготовке этой статьи использовались отзывы, советы и рекомендации по выбору и работе с электронными осциллографами, собранные с крупнейших отечественных и зарубежных интернет-форумов.

    Похожие публикации:

    1. Как загрузить список в excel
    2. Что такое индуктивность простыми словами
    3. Переходник с 220 на 12 вольт для дома как называется
    4. Tdm electric кто производитель
