Что ценного есть в старом мониторе с ЭЛТ? Какие детали, металлы?
Выставила старый монитор с ЭЛТ 1997 года на продажу на Авито за 300 рублей. Один знающий человек сказал, что это нормальная цена, некоторые ностальгирующие чудики покупают такое и пользуются.
Позже мне предложили забрать монитор за 100 рублей. Я согласилась. Парень сказал, что на запчасти. Какие в старом мониторе запчасти, не знаю. Покупатель не стал выдавать секрет.
- Детали могут пригодится только радиолюбителю, да и то на бесплатной основе, а учитывая, что ремонт уже давно производится модульно (т.е. заменой плат, а не радиодеталей), то и на это не стоит рассчитывать.
- Ценные металлы всегда используются при изготовлении плат для электронной техники, серебро прекрасный проводник тепла и электричества, у золота характеристики хуже, но оно не подвержено коррозии. Современная бытовая и прочая техника невозможна и без платины обладающей прекрасными антикоррозийными свойствами, а так же других элементов вроде палладия, рутения, тантала и других.
- Количество ценных металлов в технике ничтожно, чтобы добыть приемлемое количество необходимо перелопатить большое количество б/у техники, впрочем есть организации или люди которые скупают б/у технику и занимаются этим. Для Вас это будут сущие копейки.
- Можно попробовать поучаствовать в акции Эльдорадо, старая техника учитывается при покупке новой (по программе утилизации), не уверен что это хорошо работает, не участвовал, но тем не менее — рекламируют.
- Можно попробовать бесплатно отдать тому у кого вообще никакого монитора нет.
- Ну и наконец можно просто вынести на помойку, лучше в сухую погоду, чтобы не залило, авось кто-то и сам заберёт.
Что там дорогого. ну, строчный трансформатор могут взять в радиомагазине, если на такой трансформатор у них есть заявка от покупателя. Транзисторы мощные ("строчный", из блока питания). Микросхемы кадровой/строчной развертки (смотря какая там схемотехника). Остальную мелочь можно продать "платами", а можно отдать целиком.
А если на металлолом, то придется либо самому выпаивать детали, либо отдать целиком, но тогда деньги дадут совсем небольшие, ибо всё равно придется кому-то заплатить за разборку.
Все про драгметаллы в компьютерах и оргтехнике, отходы на аффинаж
Доброго дня, дорогие читатели! Сегодня мы окунемся в атмосферу Клондайка. В конце XVIII в. Калифорнию охватила золотая лихорадка. Люди приезжали со всех концов света в погоне за крупицами драгоценного металла. Читайте эту статью, и вы сможете почувствовать себя на золотых приисках, не выходя из дома. Я расскажу, как можно добыть золото из компьютера.
Золотая лихорадка запомнилась одним интересным случаем — играя в ручье возле своего дома, двенадцатилетний мальчик Конрад Рид нашел массивный желтоватый булыжник. И долгое время семья подпирала дверь дома золотым камнем весом в 7 кг. А потом слиток продали за впечатляющую цену — 3$.
Поразительно, но многие из нас поступают столь же нерационально, выбрасывая на свалку бытовую технику, старые материнские платы и микросхемы.
Есть ли драгметаллы в компьютерах
Если приблизительно подсчитать вес всего ранее добытого (легальным путем) золота, цифра получится внушительной — 189 000 тонн. И около 10% этого веса приходится на электротехнику.
Однако если разобрать современный компьютер на составные части и детально выяснить, что ценного, помимо информации, находится внутри, результаты будут неутешительными: все «золотоносные» детали компьютера в сумме содержат не больше тридцати миллиграмм золота. А вот детали древнего мастодонта — ЭВМ начала девяностых — содержали до 3 грамм драгметалла.
Так есть ли смысл заниматься золотодобычей из вычислительной техники? Если вы кинетесь разбирать свой игровой компьютер на части в поисках золота, то общая сумма добытого не превысит сотни рублей. А вот если у вас имеется собственная мастерская компьютерной техники, а под столом накопился ворох нерабочих микросхем — выбрасывать их не стоит.
Как мы сдавали оргтехнику в лом
Каждый из нас хочет заработать и для этого можно пойти на множество хитростей, тем более, если они не противоречат здравому смыслу и подстегивают жилку предпринимателя. Одним из таких способов – продажа устаревших комплектующих компьютера в пункты приема б/у техники, а так же продажа скупщикам металла разнообразных запчастей содержащих цветные и черные металлы.
В 2013 году я устроился в одну государственную контору районного уровня в отдел Информационных технологий – работа не пыльная, да и начальники адекватные, как ни странно попались, но зарплата никуда не годится.
Пару первых месяцев отработал и даже не знал, что есть какой-то склад, куда убирают системные блоки и прочую оргтехнику. В кабинете скопилось множество сломанных системников и принтеров, которые нужно было куда-то убирать. Начальник дал ключ и сказал идти на склад. Каково было моё удивление, когда увидел около пятидесяти системных блоков, двадцати мониторов и много другой оргтехники. В итоге оказалось, что начальник ИТ просто-напросто не списывал оргтехнику, которая уже давно отслужила свой срок, за что кстати его могли наказать в любой момент. Так и продолжалось это складирование на протяжении года, пока не пришел новый начальник ИТ.
Старые системники на работе
Впоследствии была проведена значительная работа по списанию оргтехники, но вот утилизацией еще никто никогда не занимался. В один прекрасный момент поступило указание от руководства выкинуть весь скопившийся хлам на свалку. Все неохотно согласились, так как ожидалась московская проверка, и никто не хотел получать по шапке. Впоследствии я, недолго думая, предложил водителям, вывозившим этот «мусор», сдать его на металлолом. Они были рады этой идее. Свезли всю оргтехнику ко мне на дачу, разгрузили и начали разбирать.
Большинство корпусов были алюминиевые, так же были из нержавеющей стали. Предварительно вытащив из них материнскую плату и блоки питания, скидали корпуса в грузовик. Обрезали провода из меди и вытащили пластиковые заплатки. С каждого системного блока получилось: по 300 грамм меди и 400 грамм алюминия/стали.
Разобрали источники бесперебойного питания, в которых были аккумуляторы весом от двух до четырех килограмм. Попытки раскурочить старые и нерабочие мониторы, не увенчались успехом, ибо в них слишком мало цветного метала и очень много радиотехнических деталей. Решили отдать их вместе с нерабочими комплектующими системного блока в пункт приема вторичного сырья на радиорынке – в лом радиодеталей.
Приехав в пункт приема металлолома, и выгрузив на весы корпуса из алюминия, нас, как обычно, пытались надуть. Сказав изначально, что это не алюминий – мы такого не принимаем.
Эти скупщики постоянно думают, что клиент просто оставит «негодный товар» у них на территории. Но все-таки удалось доказать проведя магнитом по корпусу, хотя цену за килограмм они скинули. С медью и нержавеющей сталью проблем не было. И, кстати, не попадайтесь на удочку про мусор на металле, стоит просто продуть все от пыли и протереть, промыть грязную поверхность.
Какие детали компьютера содержат золото
Золото — инертный металл, практически не подвергается коррозии и окислению. К тому же отличный проводник. Поэтому им покрывают контакты, разъемы, слоты памяти, порты, перемычки. Конденсаторы, платы, видеокарты, даже компьютерные вентиляторы и клавиатура содержат драгоценные металлы, причем не только Au, но и Ag, Pt, Pd.
Я расскажу подробней, какие детали самые золотосодержащие.
Материнские платы
Материнская плата — основная деталь любого компьютера. Именно здесь осуществляется контроль над взаимодействием всех составных частей машины. Ее контроллеры, микросхемы чипсета, разъемы и контакты содержат львиную долю (если так можно назвать 3 мг) золота компьютера. Если присмотреться, на этом фото видны позолоченные детали материнской платы:
Нерабочие материнки — неплохой источник Au, если у вас их скопилось несколько десятков.
Процессоры
Процессор — главная деталь программного обеспечения компьютера. Он выполняет всю вычислительную работу. Здесь также много позолоченных деталей. Содержание золотого песка в микропроцессоре intel Pentium pro — свыше 2 мг.
Посмотрите это видео, где показан аффинаж золота из процессора.
А вот в 1 кг микропроцессоров Pentium pro содержится 11,4 гр. золота. Простому обывателю вряд ли удастся собрать столько, а для сисадмина это не проблема.
Жесткие диски
Основной накопитель информации, хард драйв также содержит металлы платиновой группы. Так, золота в одном винчестере — 0,034 гр., а серебра — 0,013 гр.
Чем старше запоминающее устройство — тем больше в нем драгметаллов. И дело даже не в пресловутом качестве приборов советского производства, а в элементарном техническом прогрессе. Стоит вспомнить эволюцию дисков — от массивных виниловых пластинок до микро-CD карточек современных смартфонов.
Сегодняшние детали гораздо тоньше и легче. Соответственно, и золота в них содержится в разы меньше.
Я разобрал старый монитор на металлолом. Сколько я заработал?
Недавно мне достался на разбор достаточно старый монитор, аж 1997 года выпуска
. Все, кто уже давно знакомы с моим каналом знают, что я увлекся сбором
золотосодержащих
радиодеталей. Поэтому, я ищу по друзьям и знакомым ненужную электронику и разбираю ее.
Считается, что чем старше техника, тем больше в ней цветных и драгоценных металлов
. Я тоже так думаю. Это связано, на мой взгляд, с тем, что по мере развития различных технологий, производители электроники находят способы использовать все меньше ценных компонентов, тем самым, все больше удешевляя себестоимость своей продукции.
Поэтому, мне было крайне интересно, как устроен этот старый монитор.
Сегодня я разобрал его, извлек из него все ценные, на мой взгляд, металлы и компоненты. И приблизительно посчитал,
сколько можно заработать
, если сдать содержащиеся в нем металлы в пункт приема металлолома.
Однажды, я смотрел сюжет про завод, на котором перерабатывается подобная электроника. И начальник цеха рассказывал репортеру, какая техника наиболее выгодна в переработке, а какая наоборот. Наименее рентабельными
он назвал, как раз
мониторы
. Так как, большую часть его веса составляет бесполезный стеклянный кинескоп.
Итак, давайте приступим к его разборке и увидим все своими глазами.
Открутив 4 болта по углам корпуса, я снял заднюю крышку. Так как, я ранее уже разбирал старый телевизор с кинескопом, то уже хорошо себе представлял, чего ценного я там найду. Самым дорогим, что есть в мониторе, является медь
. В том смысле, что ее там достаточно много по весу. И она принесет больше всего денег при сдаче ее в металлолом.
Больше всего меди содержится, в замотанном изолентой медном многожильном проводе, которым опоясан кинескоп. Вернее сказать, там два медных кольца, большое и малое. Сечение этих проводов достаточно большое, а следовательно и вес данного кольцевого контура приличный.
Какое количество золота содержится в процессорах старого типа
Если вам повезло раздобыть коллекцию процессоры старого типа, можно сказать, что это настоящая золотая жила.
Так, в десяти процессорах типа AMD с коричневым корпусом содержится целый грамм драгоценного металла. А в советских процессорах, особенно для военного применения, счет идет на несколько грамм золота в одном процессоре. Согласно паспорту, старая ЭВМ Эльбрус -2 содержала больше трех кг золота.
Бизнес на скупке телевизоров (январь 2020) — vipidei.com
Часто на подъездах домов, остановках транспорта и просто на заборе можно увидеть объявления о том, что проходит скупка разной техники. Речь идет в основном о сломанных вещах или тех, которые устарели морально. Население таким образом имеет возможность избавиться от ненужного мусора. Для бизнесмена же скупка старых, пришедших в негодность телевизоров, это хорошая возможность заработать.
С чего начать бизнес по скупке старой техники?
С купленными на небольшие деньги телевизорами можно поступать по-разному. Чаще всего их разбирают на запчасти. Полученные детали сбывают на разные производства, где есть их прием. Новые технологии сегодня позволяют использовать запчасти вторично. Это дает возможность получать стабильный доход предпринимателю.
Часто скупка бытовой техники имеет формат домашнего бизнеса. Вложения в него минимальные, а знаний практически не требуется. Для развития своего дела понадобятся мобильная связь, интернет и собственная жилая или нежилая площадь.
К этому нужно добавить смекалку, фантазию и огромное желание получать удовлетворение от своего дела.
Большинство обывателей даже не догадываются, что у них в квартире хранятся уникальные и редкие вещи. Это старые телевизоры, радиоприемники, рации. Любая старя техника сегодня в цене. Если таких предметов нет у вас в доме, то они наверняка есть у ваших родственников. Дедушки и бабушки часто рады избавиться от тех вещей, которые занимают место в доме, а пользы уже давно не приносят. Сколько их еще в домах наших знакомых и родственников!
Теперь возникает вопрос, мы прием старых советских телевизоров организовали, а в чем же их ценность? Дело в том, что технология изготовления многих деталей старой техники предусматривала добавление в них драгоценных металлов и меди. В платы добавлялись серебро, золото и даже платина. Возникает вполне справедливый вопрос, сколько же было раньше этих металлов, если они есть даже в технике? Раньше без них устройство просто не могло работать. Вот эти драгоценные металлы и есть цель нашего бизнеса. Именно «золото» делает прием старых изделий выгодным и рентабельным.
Кроме драгоценных материалов в старых телевизорах есть масса цветных металлов. Это кусочки меди, алюминия. Выделить их из деталей можно механическим способом. Золото и серебро, например, извлекают только при помощи химических реакций. О том, сколько алюминия или меди в телевизоре, можно судить по конкретной модели. Что касается меди, то ее использовали как обмотку в трансформаторах. Обычно из одного телевизора можно извлечь 500-800 грамм меди, а иногда даже больше 2 кг. 1 кг ее стоит на рынке 145 рублей, а алюминий оценивают в 50 рублей.
Прием советской техники и выделение из ее деталей ценных материалов и меди составляет основу нашего домашнего бизнеса. Даже если предприниматель не имеет знаний, позволяющих выделять металлы, платы можно продавать людям, знающим толк в радиотехнике. Даже при таких условиях скупка будет выгодная.
Сколько золота содержится в ноутбуке
Ноутбук, как и любая вычислительная техника, содержит драгоценные металлы. Для него применимы все выводы, которые мы с вами сделали в отношении обычного ПК, однако в лаптопе золота еще меньше в силу его размеров. Его количество не превышает 0,3 мг. Существует легенда, что элитные ноутбуки VIP-класса содержат золота в разы больше.
Фактически добыча золота из компьютеров имеет смысл только в промышленных масштабах. На утилизационных заводах счет добытого солнечного металла высшей пробы идет на килограммы.
Деньги из старого хлама (советский ТВ и системный блок ПК)
Говоря об утилизации отживших свой век промышленных и бытовых приборов, обычно вспоминают о проблемах экологии и загрязнении окружающей среды. Но использование и переработка вторичного сырья — это ещё и огромная индустрия, в которую вовлечены сотни тысяч людей, крупные производственные мощности и серьёзные капиталы. Давайте попытаемся понять, — а сможет ли обычный человек, в условиях кризиса, извлечь доход из самых заурядных вещей, которые мы выкидываем на свалку.
Практически во всей бытовой радиоэлектронике содержатся редкие и драгоценные металлы — см. статью Лом радиодеталей. Попробуем на примере старого советского телевизора и сломанного системного блока, показать, какие конкретно детали интересны с точки зрения получения прибыли.
Мы уже писали общую статью о том, куда деть старый телевизор и монитор, здесь же мы попросили нашего эксперта по радиодеталям разобрать старый телевизор и системный блок, чтобы посмотреть стоит ли разбор затраченного времени или проще выкинуть все это старье.
Для разбора бытовой техники необходим самый простой набор инструментов: плоскогубцы, бокорезы, крестовая и плоская отвертки.
Телевизор Рекорд 311
Все платы у телевизора, в данном случае это «Рекорд-311», крепятся на металлической рамке. Выглядит это вот так:
Платы телевизора рекорд 311
Наша задача — извлечь все ценные радиодетали и подготовить к сдаче сами платы. Стоимость по которой принимают платы от бытовой электроники, колеблется в зависимости от региона. В среднем это 40-60 рублей за килограмм. По правилам, на плате не должно быть металлических и пластиковых элементов, а также деталей размер которых больше трёх сантиметров. Поэтому кроме деталей имеющих ценность, необходимо удалить и всё лишнее.
После 30-40 минут работы получается несколько кучек. В первой — чёрный и цветной металл или элементы с содержанием цветных металлов — меди и алюминия.
Цветной металл с ТВ
В третью мы собираем очищенные, подготовленные к сдаче платы. Выглядеть они должны вот так:
Платы от телевизора рекорд
И наконец, четвёртая, самая интересная кучка — это радиодетали, содержащие в себе драгоценные или редкоземельные металлы.
Давайте разберемся подробнее что и как называется, какие имеет маркировки, сколько стоит и почему. Начнём с наименее ценного:
Отсортированная куча деталей — смотри ниже по номерам позиций
1. Конденсатор керамический К10-7, в простонародье «флажок», сюда же относят все похожие дисковые красного цвета, разных размеров.
Это серебросодержащие детали. Кто-то собирает их как своеобразное накопление на старость, другие, предпочитая не тратить время, оставляют их на платах. Цена невысока, порядка 250 рублей за килограмм, да и берут не везде.
Также содержат серебро такие распространённые конденсаторы как МЛТ и трубчатые керамические конденсаторы. Здесь цена не поднимается выше 150 рублей за килограмм, поэтому если размер этих деталей не превышает трех сантиметров, их можно смело оставлять на плате.
2. Транзистор КТ310 или «бочонок». Несмотря на неказистый внешний вид эта деталь содержит золото, правда только если советская и выпущена до 92-го года. Покупается во всех серьёзных скупках по цене 900-1000 руб./кг.
3. Транзистор КТ315. Золотосодержащий. Произведенные в советский период стоят порядка 600 руб./кг.
4. Транзистор КТ814-817. Позолота содержится на двух боковых ножках и центральной металлической пластинке под пластмассой. Скупается как в целом виде на вес, так и очищенные — поштучно, цена соответственно 2500 — 2700 руб./кг. или 4-5 руб./шт.
Легальность подобной добычи
Задача пользователей, если техника вышла из строя, — утилизировать ее соответствующим образом. Проще говоря, не выбрасывать на свалку, загрязняя окружающую среду, а сдать в специальные пункты приема, которые потом отвезут партию на утилизационный завод:
- рабочие вручную разберут и отсортируют все детали, которые потом отправятся на переработку;
- золотосодержащие детали измельчат и аффинируют.
Дома заняться аффинажем можно только ради интереса, поскольку процесс этот достаточно увлекательный.
Что потребуется для извлечения золота из компьютера в домашних условиях
Для аффинажа нам потребуются в первую очередь хорошие средства защиты: следует защитить руки, глаза, органы дыхания, надеть плотный фартук. Неплохо также иметь мощную вытяжку или проводить химические реакции в хорошо проветриваемом помещении либо на открытом воздухе.
Материалы и реактивы:
- плоскогубцы;
- отвертки;
- газовая или бензиновая горелка;
- точные весы;
- фильтры;
- химический стакан из жаропрочного стекла;
- концентрированная соляная и азотные кислоты;
- перекись водорода;
- метиловый спирт;
- электрическая плитка.
Процесс добычи
Есть несколько способов, чтобы добыть драгоценные металлы из радиодеталей. Я расскажу о самых простых. Но в любом случае для начала следует хорошо измельчить золотосодержащие детали. Максимально отделить металл от пластика.
Вариант 1
Измельченную массу опускаем в химический стакан с раствором соляной кислоты и перекиси водорода в пропорции 1/3. Напомню, что нужно наливать перекись в кислоту, а не наоборот. Не забывайте о технике безопасности и мерах защиты! Оставляем раствор на пять-семь дней.
Периодически помешиваем, чтобы ускорить реакцию. Весь не золотой. А иной металл за это время должен раствориться. Далее золото фильтруется и плавится.
Вариант 2
Способ основывается на способности царской водки (смеси соляной и азотной кислот в соотношении 1/3) растворять золото.
Итак, отсортированные и измельченные детали помещаем в царскую водку. Для ускорения процесса смесь можно немного подогреть. Не забывайте о мерах предосторожности! После полного растворения золото можно восстановить из раствора. Доступные восстановители — пиросульфит натрия и железный купорос. Добавлять восстановитель следует понемногу, поскольку реакция восстановления идет с выделением газа.
После того как золото выпадет в осадок, тщательно промываем его водой, не менее пяти раз, промываем спиртом, сушим и плавим с добавлением борной кислоты. Полученное таким образом золото получается высшей пробы.
Устройство, описание принципа работы узлов монитора.
Для того чтобы починить ЖК монитор своими руками, необходимо в первую очередь понимать, из каких основных электронных узлов и блоков состоит данное устройство и за что отвечает каждый элемент электронной схемы. Начинающие радиомеханики в начале своей практики считают, что успех в ремонте любого прибора заключается в наличии принципиальной схемы конкретного аппарата. Но на самом деле, это ошибочное мнение и принципиальная схема нужна не всегда.
Итак, вскроем крышку первого попавшегося под руку ЖК монитора и на практике разберёмся в его устройстве.
ЖК монитор. Основные функциональные блоки.
Жидкокристаллический монитор состоит из нескольких функциональных блоков, а именно:
Жидкокристаллическая панель представляет собой завершённое устройство. Сборкой ЖК-панели, как правило, занимается конкретный производитель, который кроме самой жидкокристаллической матрицы встраивает в ЖК-панель люминесцентные лампы подсветки, матовое стекло, поляризационные цветовые фильтры и электронную плату дешифраторов, формирующих из цифровых сигналов RGB напряжения для управления затворами тонкоплёночных транзисторов (TFT).
Рассмотрим состав ЖК-панели компьютерного монитора ACER AL1716. ЖК-панель является завершённым функциональным устройством и, как правило, при ремонте разбирать её не надо, за исключением замены вышедших из строя ламп подсветки.
Маркировка ЖК-панели: CHUNGHWA CLAA170EA
На тыльной стороне ЖК-панели расположена довольно большая печатная плата, к которой от основной платы управления подключен многоконтактный шлейф. Сама печатная плата скрыта под металлической планкой.
ЖК-панель компьютерного монитора Acer AL1716
На печатной плате установлена многовыводная микросхема NT7168F-00010. Данная микросхема подключается к TFT матрице и участвует в формировании изображения на дисплее. От микросхемы NT7168F-00010 отходит множество выводов, которые сформированы в десять шлейфов под обозначением S1-S10. Эти шлейфы довольно тонкие и на вид как бы приклеены к печатной плате, на которой находиться микросхема NT7168F.
Печатная плата ЖК-панели и её элементы
Плату управления по-другому называют основной платой (Main board). На основной плате размещены два микропроцессора. Один из них управляющий 8-битный микроконтроллер SM5964 с ядром типа 8052 и 64 кбайт программируемой Flash-памяти.
Микропроцессор SM5964 выполняет довольно небольшое число функций. К нему подключена кнопочная панель и индикатор работы монитора. Этот процессор управляет включением/выключением монитора, запуском инвертора ламп подсветки. Для сохранения пользовательских настроек к микроконтроллеру по шине I2C подключена микросхема памяти. Обычно, это восьмивыводные микросхемы энергонезависимой памяти серии 24LCxx.
Основная плата (Main board) ЖК-монитора.
Вторым микропроцессором на плате управления является так называемый мониторный скалер (контроллер ЖКИ) TSU16AK. Задач у данной микросхемы много. Она выполняет большинство функций, связанных с преобразованием и обработкой аналогового видеосигнала и подготовке его к подаче на панель ЖКИ.
В отношении жидкокристаллического монитора нужно понимать, что это по своей сути цифровое устройство, в котором всё управление пикселями ЖК-дисплея происходит в цифровом виде. Сигнал, приходящий с видеокарты компьютера является аналоговым и для его корректного отображения на ЖК матрице необходимо произвести множество преобразований. Для этого и предназначен графический контроллер, а по-другому мониторный скалер или контроллер ЖКИ.
В задачи контроллера ЖКИ входят такие как пересчёт (масштабирование) изображения для различных разрешений, формирование экранного меню OSD, обработка аналоговых сигналов RGB и синхроимпульсов. В контроллере аналоговые сигналы RGB преобразуются в цифровые посредством 3-х канальных 8-битных АЦП, которые работают на частоте 80 МГц.
Мониторный скалер TSU16AK взаимодействует с управляющим микроконтроллером SM5964 по цифровой шине. Для работы ЖК-панели графический контроллер формирует сигналы синхронизации, тактовой частоты и сигналы инициализации матрицы.
Микроконтроллер TSU16AK через шлейф связан с микросхемой NT7168F-00010 на плате ЖК-панели.
При неисправностях графического контроллера у монитора, как правило появляются дефекты, связанные с правильным отображением картинки на дисплее (на экране могут появляться полосы и т.п). В некоторых случаях дефект можно устранить пропайкой выводов скалера. Особенно это актуально для мониторов, которые работают круглосуточно в жёстких условиях.
При длительной работе происходит нагрев, что плохо сказывается на качестве пайки. Это может привести к неисправностям. Дефекты, связанные с качеством пайки нередки и встречаются и у других аппаратов, например, DVD плееров. Причиной неисправности служит деградация либо некачественная пайка многовыводных планарных микросхем.
Блок питания и инвертор ламп подсветки.
Наиболее интересным в плане изучения является блок питания монитора, так как назначение элементов и схемотехника легче в понимании. Кроме того, по статистике неисправности блоков питания, особенно импульсных, занимают лидирующие позиции среди всех остальных. Поэтому практические знания устройства, элементной базы и схемотехники блоков питания непременно будут полезны в практике ремонта радиоаппаратуры.
Блок питания ЖК монитора состоит из двух. Первый – это AC/DC адаптер или по-другому сетевой импульсный блок питания (импульсник). Второй – DC/AC инвертор. По сути это два преобразователя. AC/DC адаптер служит для преобразования переменного напряжения сети 220 В в постоянное напряжение небольшой величины. Обычно на выходе импульсного блока питания формируются напряжения от 3,3 до 12 вольт.
Инвертор DC/AC наоборот преобразует постоянное напряжение (DC) в переменное (AC) величиной около 600 — 700 В и частотой около 50 кГц. Переменное напряжение подаётся на электроды люминесцентных ламп, встроенных в ЖК-панель.
Вначале рассмотрим AC/DC адаптер. Большинство импульсных блоков питания строится на базе специализированных микросхем контроллеров (за исключением дешёвых зарядников для мобильного, например).
Так в блоке питания ЖК монитора Acer AL1716 применена микросхема TOP245Y. Документацию (datasheet) по данной микросхеме легко найти из открытых источников.
В документации на микросхему TOP245Y можно найти типовые примеры принципиальных схем блоков питания. Это можно использовать при ремонте блоков питания ЖК мониторов, так как схемы во многом соответствуют типовым, которые указаны в описании микросхемы.
Вот несколько примеров принципиальных схем блоков питания на базе микросхем серии TOP242-249.
Рис 1 .Пример принципиальной схемы блока питания
В следующей схеме применены сдвоенные диоды с барьером Шоттки (MBR20100). Аналогичные диодные сборки (SRF5-04) применены в рассматриваемом нами блоке монитора Acer AL1716.
Рис 2. Принципиальная схема блока питания на базе микросхемы из серии TOP242-249
Заметим, что приведённые принципиальные схемы являются примерами. Реальные схемы импульсных блоков могут несколько отличаться.
Микросхема TOP245Y представляет собой законченный функциональный прибор, в корпусе которого имеется ШИМ – контроллер и мощный полевой транзистор, который переключается с огромной частотой от десятков до сотен килогерц. Отсюда и название — импульсный блок питания.
Блок питания ЖК монитора (AC/DC адаптер)
Схема работы импульсного блока питания сводится к следующему:
Выпрямление переменного сетевого напряжения 220В.
Эту операцию выполняет диодный мост и фильтрующий конденсатор. После выпрямления на конденсаторе напряжение чуть больше чем сетевое. На фото показан диодный мост, а рядом фильтрующий электролитический конденсатор (82 мкФ 450 В) – синий бочонок.
Преобразование напряжения и его понижение с помощью трансформатора.
Коммутация с частотой в несколько десятков – сотен килогерц постоянного напряжения (>220 B) через обмотку высокочастотного импульсного трансформатора. Эту операцию выполняет микросхема TOP245Y. Импульсный трансформатор выполняет ту же роль, что и трансформатор в обычных сетевых адаптерах, за одним исключением. Работает он на более высоких частотах, во много раз больше, чем 50 герц.
Поэтому для изготовления его обмоток требуется меньшее число витков, а, следовательно, и меди. Но необходим сердечник из феррита, а не из трансформаторной стали как у трансформаторов на 50 герц. Те, кто не знает, что такое трансформатор и зачем он применяется, сперва ознакомьтесь со статьёй про трансформатор.
В результате трансформатор получается очень компактным. Также стоит отметить, что импульсные блоки питания очень экономичны, у них высокий КПД.
Выпрямление пониженного трансформатором переменного напряжения.
Эту функцию выполняют мощные выпрямительные диоды. В данном случае применены диодные сборки с маркировкой SRF5-04.
Для выпрямления токов высокой частоты используют диоды Шоттки и обычные силовые диоды с p-n переходом. Обычные низкочастотные диоды для выпрямления токов высокой частоты менее предпочтительны, но используются для выпрямления больших напряжений (20 – 50 вольт). Это нужно учитывать при замене дефектных диодов.
У диодов Шоттки есть некоторые особенности, которые нужно знать. Во-первых, эти диоды имеют малую ёмкость перехода и способны быстро переключаться – переходить из открытого состояния в закрытое. Это свойство и используется для работы на высоких частотах. Диоды Шоттки имеют малое падения напряжения около 0,2-0,4 вольт, против 0,6 – 0,7 вольт у обычных диодов. Это свойство повышает их КПД.
Есть у диодов с барьером Шоттки и нежелательные свойства, которые затрудняют их более широкое использование в электронике. Они очень чувствительны к превышению обратного напряжения. При превышении обратного напряжения диод Шоттки необратимо выходит из строя.
Обычный же диод переходит в режим обратимого пробоя и может восстановиться после превышения допустимого значения обратного напряжения. Именно это обстоятельство и является ахиллесовой пятой, которое служит причиной выгорания диодов Шоттки в выпрямительных цепях всевозможных импульсных блоках питания. Это стоит учитывать в проведении диагностики и ремонте.
Для устранения опасных для диодов Шоттки всплесков напряжения, образующихся в обмотках трансформатора на фронтах импульсов, применяются так называемые демпфирующие цепи. На схеме обозначена как R15C14 (см.рис.1).
При анализе схемотехники блока питания ЖК монитора Acer AL1716 на печатной плате также обнаружены демпфирующие цепи, состоящие из smd резистора номиналом 10 Ом (R802, R806) и конденсатора (C802, C811). Они защищают диоды Шоттки (D803, D805).
Демпфирующие цепи на плате блока питания
Также стоит отметить, что диоды Шоттки используются в низковольтных цепях с обратным напряжением, ограниченным единицами – несколькими десятками вольт. Поэтому, если требуется получение напряжения в несколько десятков вольт (20-50), то применяются диоды на основе p-n перехода. Это можно заметить, если просмотреть datasheet на микросхему TOP245, где приводятся несколько типовых схем блоков питания с разными выходными напряжениями (3,3 B; 5 В; 12 В; 19 В; 48 В).
Диоды Шоттки чувствительны к перегреву. В связи с этим их, как правило, устанавливают на алюминиевый радиатор для отвода тепла.
Отличить диод на основе p-n перехода от диода на барьере Шоттки можно по условному графическому обозначению на схеме.
Условное обозначение диода с барьером Шоттки.
Условное обозначение диода на основе p-n перехода.
После выпрямительных диодов ставятся электролитические конденсаторы, служащие для сглаживания пульсаций напряжения. Далее с помощью полученных напряжений 12 В; 5 В; 3,3 В запитываются все блоки LCD монитора.
По своему назначению инвертор схож с электронными пуско-регулирующими аппаратами (ЭПРА), которые нашли широкое применение в осветительной технике для питания бытовых осветительных люминесцентных ламп. Но, между ЭПРА и инвертором ЖК монитора есть существенные различия.
Инвертор ЖК монитора, как правило, построен на специализированной микросхеме, что расширяет набор функций и повышает надёжность. Так, например, инвертор ламп подсветки ЖК монитора Acer AL1716 построен на базе ШИМ контроллера OZ9910G. Микросхема контроллера смонтирована на печатной плате планарным монтажом.
Микросхема контроллера OZ9910G
Инвертор преобразует постоянное напряжение, значение которого составляет 12 вольт (зависит от схемотехники) в переменное 600-700 вольт и частотой 50 кГц.
Контроллер инвертора способен изменять яркость люминесцентных ламп. Сигналы для изменения яркости ламп поступают от контроллера ЖКИ. К микросхеме-контроллеру подключены полевые транзисторы или их сборки. В данном случае к контроллеру OZ9910G подключены две сборки комплементарных полевых транзисторов AP4501SD (На корпусе микросхемы указано только 4501S).
Сборка полевых транзисторов AP4501SD и её цоколёвка
Также на плате блока питания установлено два высокочастотных трансформатора, служащих для повышения переменного напряжения и подачи его на электроды люминесцентных ламп. Кроме основных элементов, на плате установлены всевозможные радиоэлементы, служащие для защиты от короткого замыкания и неисправности ламп.
Плата инвертора и её элементы
Информацию по ремонту ЖК мониторов можно найти в специализированных журналах по ремонту. Так, например, в журнале “Ремонт и сервис электронной техники” №1 2005 года (стр.35 – 40), подробно рассмотрено устройство и принципиальная схема LCD-монитора “Rover Scan Optima 153”.
Среди неисправностей мониторов довольно часто встречаются такие, которые легко устранить своими руками за несколько минут. Например, уже упомянутый ЖК монитор Acer AL1716 пришёл на стол ремонта по причине нарушения контакта вывода розетки для подключения сетевого шнура. В результате монитор самопроизвольно выключался.
После разборки ЖК монитора было обнаружено, что на месте плохого контакта образовывалась мощная искра, следы которой легко обнаружить на печатной плате блока питания. Мощная искра образовывалась ещё и потому, что в момент контакта заряжается электролитический конденсатор в фильтре выпрямителя. Причина неисправности — деградация пайки.
Деградация пайки, вызвавщая неисправность монитора
Также стоит заметить, что порой причиной неисправности может служить пробой диодов выпрямительного диодного моста.
Почему ЭЛТ-мониторы нечем заменить даже сегодня: сильные и слабые стороны кинескопов
На пути к идеальному дисплею производителями пройден уже большой путь, и на данный момент мы имеем всего 2 господствующие технологии производства экранов — это LCD и OLED. Однако это не значит, что они во всём лучше вымерших плазменных панелей или CRT (ЭЛТ) мониторов. В рамках этой статьи я предлагаю вспомнить, чем так хороши были телевизоры и мониторы, что использовали для формирования картинки электронно-лучевую трубку.
Преимущества ЭЛТ-мониторов и ТВ
Для начала: почему вообще о CRT стали так часто вспоминать в последнее время? Во-первых, современные компьютеры способны обеспечивать трехзначную частоту кадров даже в довольно «тяжелых» играх, а ЭЛТ-мониторы издавна отличались высокой кадровой частотой. Во-вторых, это связано с расцветом ретро-гейминга в целом. К примеру, всего за несколько лет китайские производители наводнили рынок сравнительно недорогими портативными ретро-консолями на Linux или Android, и эти устройства без проблем находят своих покупателей.
1. Отсутствие «нативного» разрешения

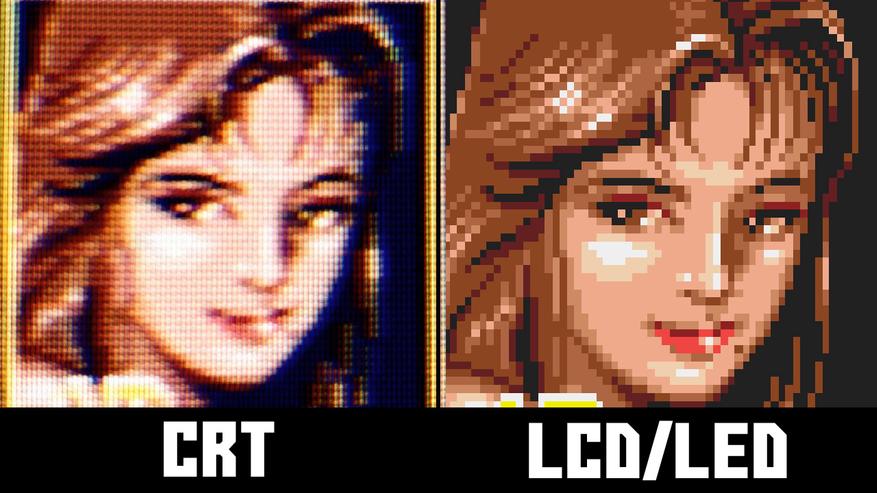

И раз уж речь зашла о ретро-гейминге, то следует отметить, что для игр, вышедших в «доHDMI-ную эпоху», едва ли можно найти лучший дисплей, чем CRT. Связано это с низким разрешением картинки, которую выдают ретро-системы. Современным мониторам и ТВ приходится «натягивать» маленькую картинку на своё большое нативное разрешение, из-за чего конечный результат иначе как «мылом» назвать сложно. В то же время ЭЛТ позволяет менять разрешение без какого-либо замыливания. Будь то 1024 x 768 или 1600 x 1200 точек — в силу особенностей технологии, практически любое разрешение на этих экранах будет смотреться, как нативное.

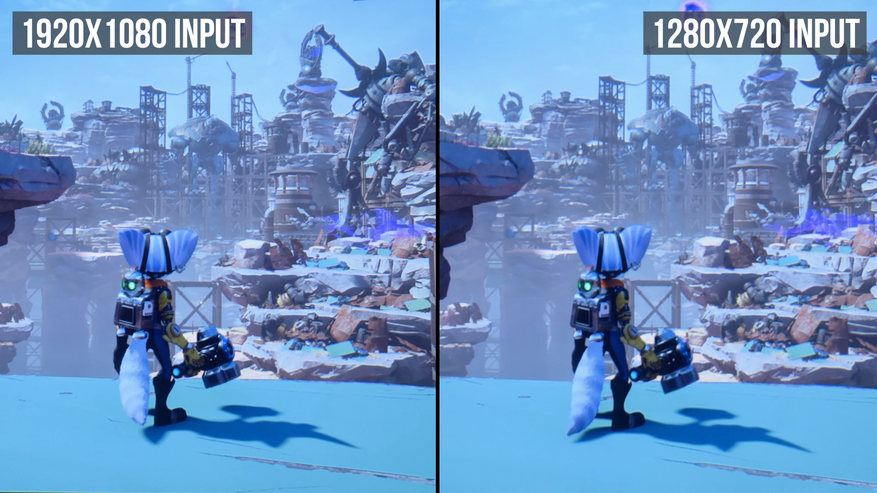

Картинка в разрешении 1080p и 720p на ЭЛТ-мониторе Sony GDM-FW900
Благодаря вышеупомянутой особенности, при игре на ЭЛТ-мониторе можно вместо смены настроек графики менять разрешение экрана, чтобы достичь оптимальной производительности. А вот при игре на LCD или OLED снижение разрешения — это последнее, к чему стоит прибегать при низком fps, так как «удар» по качеству картинки будет куда сильнее, чем эффект от снижения настроек графики.

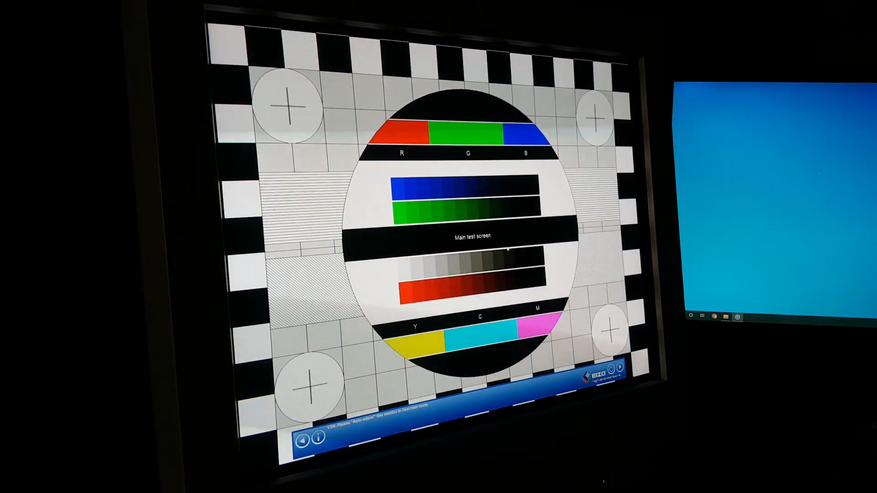

2. Высокая контрастность изображения
Типичная контрастность современных LCD-панелей: 900:1 для TN, 1000:1 для IPS и 3000:1 для *VA. Контрастность плазменных панелей находится на уровне 30000:1. Для ЭЛТ-мониторов характерна контрастность на уровне 150000:1. Лучшие результаты способна продемонстрировать лишь технология OLED — 1000000:1.
3. Низкое время отклика

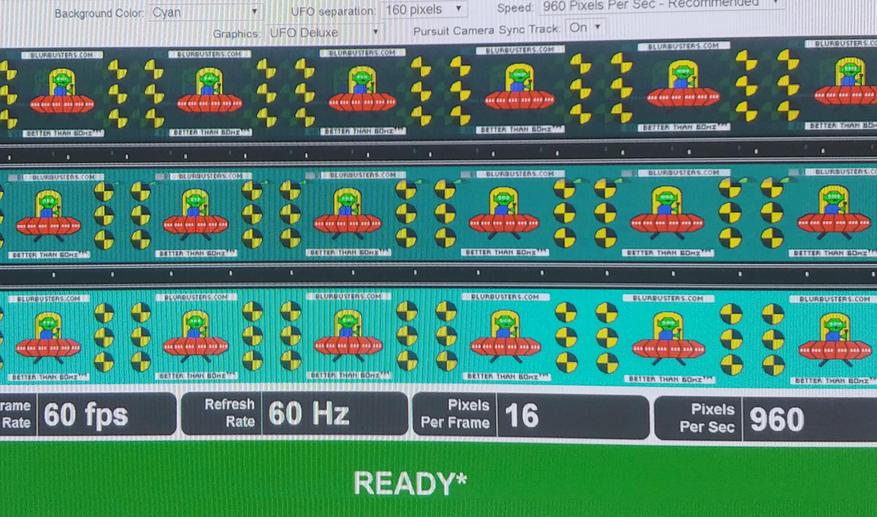

Тест 20-летнего CRT

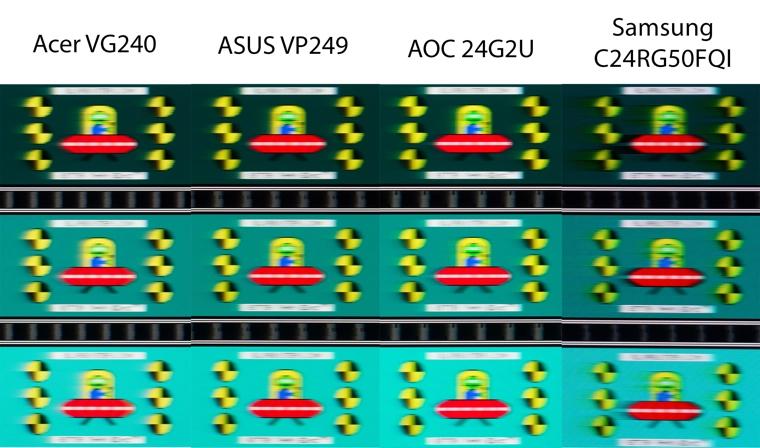

Бюджетные игровые мониторы

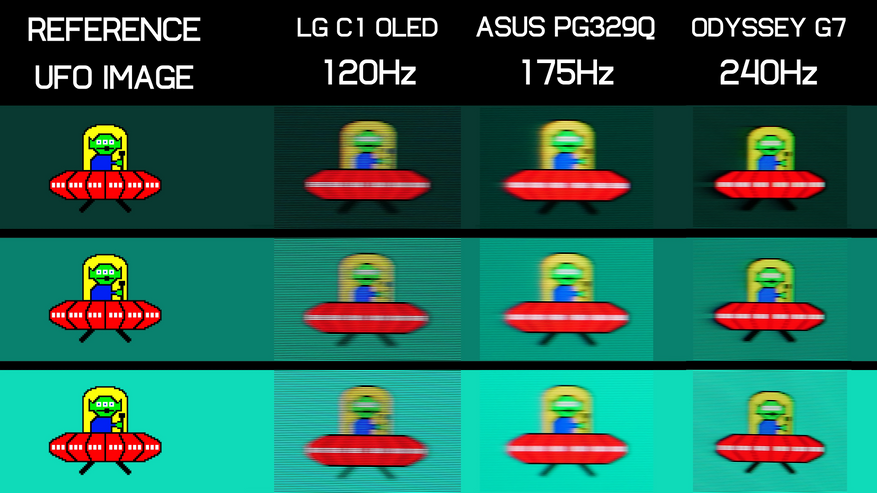

OLED и топовые LCD-мониторы
Время отклика современных LCD мониторов и OLED-панелей измеряют в миллисекундах, но оно всё ещё недостаточно низкое, чтобы избежать размытия в движении («motion blur»). Мониторы с ЭЛТ могут похвастаться околонулевым временем отклика. Выражается это в полном отсутствии «шлейфов» и размытия быстро движущихся объектов на экране, что особенно актуально для любителей динамичных шутеров.
Кроме того, время отклика ЭЛТ-дисплеев остается предельно низким, независимо от выбранной герцовки монитора / имеющегося fps в игре. А вот для многих LCD-мониторов это насущная проблема, из-за этого одни настройки разгона монитора («Overdrive») зачастую не подходят для всего диапазона актуальных частот обновления экрана. В таком случае, к примеру, при игре с 60 fps понадобятся одни настройки монитора, а при игре с 144+ fps нужно будет переключиться на другие, что как минимум неудобно.
4. Стекло вместо пластика
Большинство современных мониторов имеют матовое или полуматовое покрытие. Это помогает бороться с бликами, но негативно сказывается на качестве видимого изображения. Что касается устройств с ЭЛТ, то поверхность их экранов выполнена из стекла, и никакого эффекта замутненности не возникает.
Недостатки ЭЛТ-мониторов и ТВ
Если после прочтения «плюсов» у вас возникло желание приобрести за бесценок на барахолке какой-нибудь CRT-монитор, то стоит вспомнить и о недостатках технологии. В конце концов, CRT вымерли не просто так.

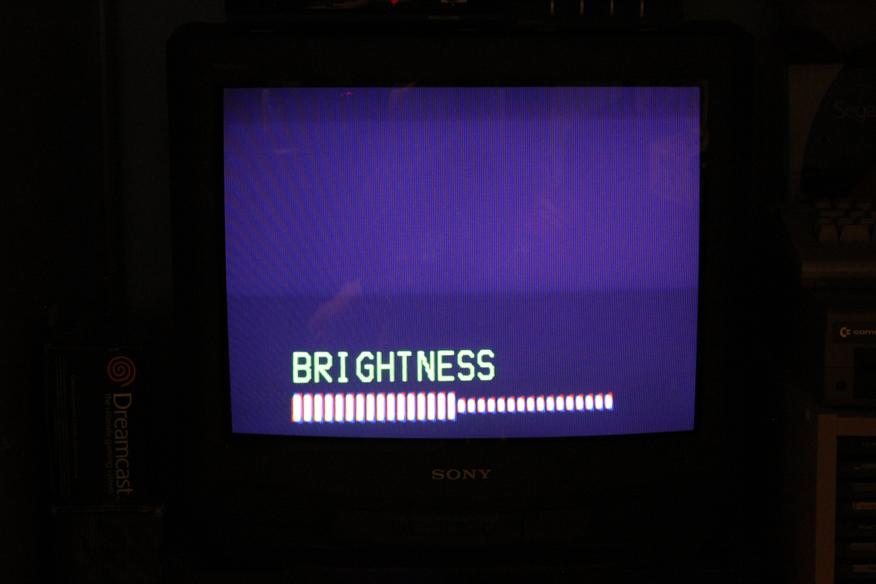

1. Низкая яркость
Типичная яркость ЭЛТ-мониторов находится на уровне 120 нит, что по меркам 2022 года очень мало. Бюджетные LCD мониторы могут похвастаться вдвое большей яркостью. Яркость чуть менее бюджетных экземпляров составляет
400 нит, а топовые модели способны выдать яркость более 1000 нит. Таким образом, использовать ЭЛТ-монитор лучше в затемнённом помещении. Кстати, в случае яркого фонового освещения сильно снижается контрастность монитора. Это свойственно всем типам дисплеев, но ЭЛТ страдают от этого больше остальных.

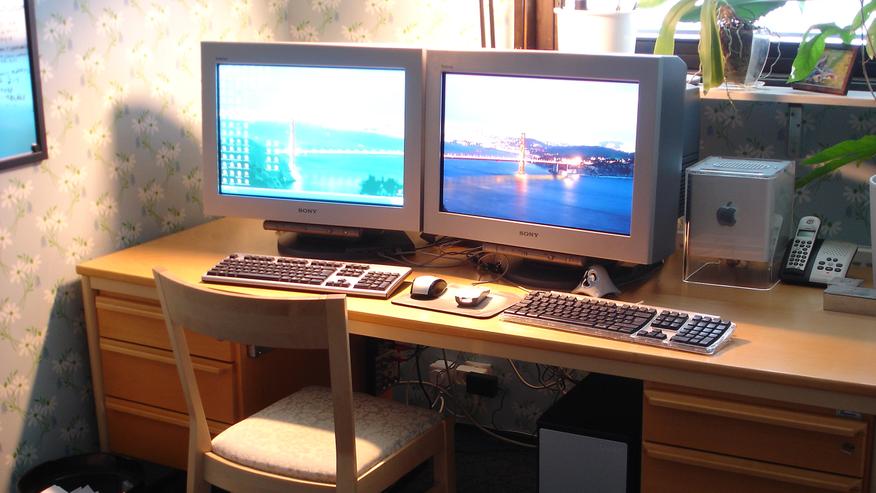

2. Габариты и вес
Актуальные 24-дюймовые LCD-мониторы редко весят более 8 кг вместе с подставкой. Найти CRT с такой большой диагональю — задача не из простых. Но если удастся, то вам придется задуматься о транспортировке груза весом около 40 кг. Большая глубина таких мониторов означает, что все эти новомодные компьютерные столы с глубиной
60 см окажутся мало пригодны для комфортной игры с клавиатурой и мышью. О настенных креплениях лучше сразу забыть: они нечасто встречались даже в годы расцвета CRT, а уж найти их в продаже сейчас почти невозможно.
3. Ремонт и обслуживание
Найти CRT-монитор в состоянии нового практически нереально, а срок их службы ограничен, обычно это 6 — 7 лет интенсивного использования, после чего происходит заметное снижение яркости. При этом не в каждом городе можно найти сервис, который до сих пор занимается ремонтом ТВ и мониторов с электронно-лучевыми трубками.
