Выбираем электрический кабель для монтажа проводки в квартире или частном доме. Часть 2: кабель, провод или шнур?
Рано или поздно, каждый владелец квартиры или частного дома сталкивается с необходимостью замены старой проводки или прокладки электропроводки в новой квартире (доме). Процесс данный не из легких, не из дешевых, не из приятных и не из чистых, но он необходим. В этом случае, перед хозяином квартиры или дома, встает вопрос — какой кабель использовать для электропроводки. От правильного выбора кабеля зависит не только надежность и долговечность новой проводки, но и безопасность (как в плане поражения человека электрическим током, так и в плане пожарной безопасности). На какие же характеристики кабельной продукции обязательно необходимо обращать внимание.
В прошлой статье речь шла о выборе материала жилы кабельной продукции (медь или алюминий) для монтажа скрытой электропроводки в квартире или доме. Сегодня речь пойдет о «муках выбора» между кабелем проводом и шнуром.

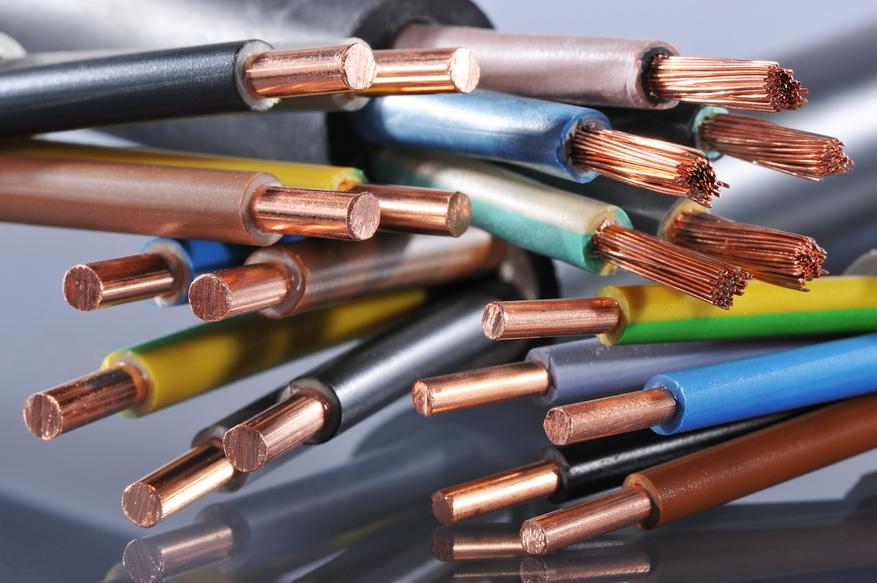

Кабель, провод или шнур
Для многих «провод» и «кабель» ничем не отличаются друг от друга, а «шнур» — тот же провод или кабель, но очень гибкий. Да, и шнур, и кабель, и провод являются кабельными изделиями (продукцией), но разница между ними есть.
Электрический кабель состоит из одной или более жил, имеющих собственную изоляцию, которая (которые) в свою очередь заключены в соответствующий общий защитный покров (внешнюю оболочку).
Электрический провод состоит из одной или нескольких скрученных проволок или одной или нескольких изолированных жил, поверх которых может иметься легкая неметаллическая оболочка (обмотка, оплетка). Некоторые провода могут вообще не иметь изоляции.
Электрический шнур представляет из себя электрический провод с изолированными друг от друга электрическими жилами из переплетенных проволок, которые имеют повышенную гибкость (элестичность) и предназначены для соединения с подвижными устройствами (бытовыми приборами).
Исходя из своих характеристик, конструкции и назначения, электрический шнур, для скрытой внутриквартирной электропроводки, категорически не годится.
Кабель всегда имеет изоляцию каждой жилы, которые объединены внутри внешней изоляции (оболочки). Одножильный провод или двух и более жильный (так называемая «лапша») имеют только изоляцию жил. Но бывают и провода, очень похожие на кабель, имеющие и «пожильную» и внешнюю изоляцию (оболочку). Но главное отличие таких проводов от кабеля в том, что внешняя изоляция (защитная оболочка) кабеля защищает жилы от внешнего механического, термического и химического воздействия, а внешняя изоляция провода имеет только электроизоляционную функцию. Отличить в таком случае провод от кабеля можно по маркировке или по цене (кабель с одинаковыми сечением и материалом жил стОит дороже провода).
Поэтому, для монтажа скрытой проводки, в целях безопасности и надежности, рекомендуется использовать, однозначно, кабель. К тому же, срок службы (минимальный) кабеля составляет тридцать лет, а провода — от шести до пятнадцати лет.

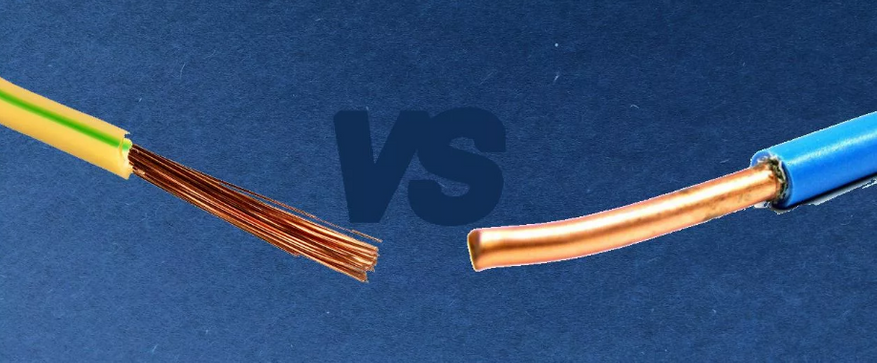

Моножильная (однопроволочная ) или многопроволочная конструкция жил
Конструкция жил кабельной продукции бывает моножильной и многопроволочной. В моножильной конструкции один провод состоит из единой жилы. В многожильной конструкции один провод состоит из нескольких тонких жил. Многожильные провода очень гибкие и их легко прокладывать в местах с множеством изгибов, либо при протяжке кабеля через узкие отверстия. Но такая конструкция жил, наряду с достоинствами имеет и два крупных недостатка (по сравнению с моножильной конструкцией). Во-первых, многопроволочный провод имеет бОльшее сопротивление, чем моножильный и сопротивление это может увеличиваться с течением времени (поверхность каждой жилки со временем подвергается окислению и контакт между жилками ухудшается, общее сопротивление провода увеличивается. У моножильного провода окисление идет только на поверхности жилы и не «проникает» внутрь проводника). Во-вторых, без гильзования, такие провода не рекомендуется подключать к контактным площадкам электрического оборудования (жилы могут не «заполнять» все пространство контактной площадки с полукруглой формой, могут перегибаться, деформироваться, ломаться, в результате чего номинальное сечение проводника может уменьшиться). Так же считается (хотя многие оспаривают данное утверждение), что при коротком замыкании, некоторые жилки, не имеющие надежный контакт с остальными жилками, могут стать «слабым звеном» и попросту оправиться или разрушиться, тем самым опять же уменьшив общее сечение проводника.
Поэтому, в целях безопасности, надежности и увеличения срока службы скрытой электропроводки жилых помещений, предпочтительнее использовать при монтаже не электрические провода, а электрические кабели и непременно с моножильной (однопроволочной) конструкцией жил.
Особенности и технология монтажа проводки открытого типа
Для каждого помещения рассчитывают суммарную нагрузку электроприборов. Всех потребителей разбивают на группы, для каждой устанавливают свой автомат в распределительном щитке. Для экономии провода в комнатах монтируют наружные разветвительные коробки, в них заводят групповой кабель от ГРЩ.
Если стены дома деревянные, устанавливают накладные подрозетники
При монтаже открытой электропроводки в кабельных каналах из ПВХ используют модели популярных фирм:
- T-Plast;
- «Идеал Комфорт»;
- Arbiton.
Вам это будет интересно Каким кабелем делать проводку
Выбирают электроустановочные модули наружного исполнения, не поддерживающие горение. Кабель и провода выбирают исходя из мощности нагрузки, сечение проводника определяют по суммарной величине тока.
| Сила тока | Сечение медного провода |
| 16 A | 2,5 мм² |
| 25 A | 4 мм² |
Для подключения используют трехжильные провода:
- на розеточные группы − 2,5 мм²;
- на светильники — 1,5 мм²;
- на духовки, плиты, водонагреватели, стиральные машины — 4-6 мм².
Важно! Для жилых помещений подходит проводка с медными жилами, стойкая к горению, рассчитанная на большие токи. Маркировка проводников
Маркировка проводников
Марку провода выбирают, учитывая тип помещения, способ монтажа.
| Помещение | Способ прокладки | Характеристики кабеля, провода |
| Влажное | на ролики | одножильные незащищенные провода |
| Сухое | на ролики | скрученные двухжильные провода |
| Всех видов | короба с открываемыми крышками | защищенные и незащищенные одно- и многожильные провода, кабель в металлической, неметаллической оболочке |
В доме, квартире прокладывают два вида кабеля, соответствующие требованиям ГОСТ:
- ВВГнгLS. Жил от 1 до 5. Изоляция, оболочка из материалов с пониженной пожароопасностью. Бронированного покрова нет. При возгорании мало дыма, горение не распространяется. Используют для прокладки в пучках;
- NYMнгLS. Есть защитная оболочка, заполнитель, изоляция жил. Все три слоя обладают противопожарными свойствами. Не пригоден для прокладки в пучках. Легко зачищается, гнется. Используют при монтаже проводки в гофре, трубах.
Труба гофрированная ПВХ с протяжкой В продаже есть гофра трех марок: ПВХ (серая, белая), ПНД (черная, оранжевая), ППР (синяя). В изделиях из полиэтилена низкого давления (ПНД) нет добавок, препятствующих горению, поэтому они не годятся для монтажа открытой электропроводки в квартире, доме. Для этой цели лучше гофра из поливинилхлорида серого цвета, она отвечает требованиям безопасности, дешевле, чем изделия из полипропилена (ППР).
| Диаметр трубы | Линия |
| 16 мм | освещение |
| 20 мм | силовые розетки |
| 25 мм | на щиток от распределительной коробки, между распредкоробками |
Роль мощности, потребляемой приборами при выборе сечения провода
Итак, известная мощность каждого электроприбора в доме, известное количество осветительных приборов и точек освещения позволяют посчитать суммарную употребляемую мощность. Это не точная сумма, так как большинство значений для мощностей различных приборов являются усредненными. Поэтому к этой цифре стоит сразу добавить 5 % от ее значения.
Усредненные показания мощностей для распространенных электроприборов
| Потребитель | Мощность, Вт |
| Телевизор | 300 |
| Принтер | 500 |
| Компьютер | 500 |
| Фен для волос | 1200 |
| Утюг | 1700 |
| Электрочайник | 1200 |
| Тостер | 800 |
| Обогреватель | 1500 |
| Микроволновая печь | 1400 |
| Духовка | 2000 |
| Холодильник | 600 |
| Стиральная машина | 2500 |
| Электроплита | 2000 |
| Освещение | 2000 |
| Проточный водонагреватель | 5000 |
| Бойлер | 1500 |
| Дрель | 800 |
| Перфоратор | 1200 |
| Сварочный аппарат | 2300 |
| Газонокосилка | 1500 |
| Насос водяной | 1000 |
И многие считают, что этого достаточно для подбора почти стандартных вариантов медного кабеля:
- сечение 0,5 мм2 для проводов на освещения точечных светильников;
- сечение 1,5 мм2 для проводов освещения для люстр;
- сечение 2,5 мм2 для всех розеток.
На уровне бытового использования электричества такая схема смотрится вполне приемлемой. Пока на кухне одновременно не решил включиться холодильник и электрический чайник, в то время как вы там же смотрели телевизор. Такой же неприятный сюрприз настигает вас, когда вы включаете в одну розетку кофеварку, стиральную машинку и микроволновку.
Не пропустите: Флизелиновые обои – не надо их бояться!
Мощность электроприборов конечно полезная и очень важная характеристика, а главное она информативная. По ней и о расходе электричества можно судить, и о качестве работы прибора. Но мощность при выборе сечения провода электропроводки играет скорей роль посредника.
Общая таблица для выбора сечения кабеля по мощности
| Сечение токопроводящей жилы, мм | Напряжение, 220 В | Напряжение 380 В | ||
| ток, А | мощность, кВт | ток, А | мощность кВт | |
| 1,5 | 19 | 4,1 | 16 | 10,5 |
| 2,5 | 27 | 5,9 | 25 | 16,5 |
| 4 | 38 | 8,3 | 30 | 19,8 |
| 6 | 46 | 10,1 | 40 | 26,4 |
| 10 | 70 | 15,4 | 50 | 33,0 |
| 16 | 85 | 18,7 | 75 | 49,5 |
Таблица выбора сечения кабеля для открытой проводки
| S | Медные жилы | Алюминиевые жилы | ||||
| мм2 | Ток | Мощн.кВт | Ток | Мощн.кВт | ||
| А | 220 В | 380 В | А | 220 В | 380 В | |
| 0,5 | 11 | 2,4 | — | — | — | — |
| 0,75 | 15 | 3,3 | — | — | — | — |
| 1 | 17 | 3,7 | 6,4 | — | — | — |
| 1,5 | 23 | 5 | 8,7 | — | — | — |
| 2 | 26 | 5,7 | 9,8 | 21 | 4,6 | 7,9 |
| 2,5 | 30 | 6,6 | 11 | 24 | 5,2 | 9,1 |
| 4 | 41 | 9 | 15 | 32 | 7 | 12 |
| 5 | 50 | 11 | 19 | 39 | 8,5 | 14 |
| 10 | 80 | 17 | 30 | 60 | 13 | 22 |
| 16 | 100 | 22 | 38 | 75 | 16 | 28 |
| 25 | 140 | 30 | 53 | 105 | 23 | 39 |
| 35 | 170 | 37 | 64 | 130 | 28 | 49 |
При использовании скрытой проводки необходимо выбирать провод с сечением на 25-30% больше, так как опасность возгорания увеличивается из-за быстрого его нагрева. Если по каналу проходит несколько токоведущих линий, то можно сечение увеличить и на все 40%.
Таблица выбора сечения кабеля для закрытой электропроводки (в кабель-канале, трубе)
| S | Медные жилы | Алюминиевые жилы | ||||
| мм2 | Ток | Мощн.кВт | Ток | Мощн.кВт | ||
| А | 220 В | 380 В | А | 220 В | 380 В | |
| 0,5 | — | — | — | — | — | — |
| 0,75 | — | — | — | — | — | — |
| 1 | 14 | 3 | 5,3 | — | — | — |
| 1,5 | 15 | 3,3 | 5,7 | — | — | — |
| 2 | 19 | 4,1 | 7,2 | 14 | 3 | 5,3 |
| 2,5 | 21 | 4,6 | 7,9 | 16 | 3,5 | 6 |
| 4 | 27 | 5,9 | 10 | 21 | 4,6 | 7,9 |
| 5 | 34 | 7,4 | 12 | 26 | 5,7 | 9,8 |
| 10 | 50 | 11 | 19 | 38 | 8,3 | 14 |
| 16 | 80 | 17 | 30 | 55 | 12 | 20 |
| 25 | 100 | 22 | 38 | 65 | 14 | 24 |
| 35 | 135 | 29 | 51 | 75 | 16 | 28 |
Все подобные таблицы содержат показатели мощности, но более важен показатель силы тока. Суммарную мощность достаточно легко посчитать, поэтому она и назначена “эталонным критерием”. Но максимальное значение употребляемого нагрузкой тока более важный показатель, и именно по нему нужно корректно выбирать сечение провода.
Плюсы и минусы внешней проводки
Основное достоинство данного метода — высокая скорость установки кабельных линий. Буквально за пару дней без огромного опыта вы самостоятельно справитесь с монтажом открытой проводки в квартире с одной жилой комнатой. А профессиональному электрику потребуются считанные часы.
Вторым достоинством способа является пониженная трудоемкость. Нет необходимости в штроблении стен, укладке кабель-каналов и сверлении отверстия для подрозетников. Соответственно, не возникает потребности в последующем монтаже облицовки, оштукатуривании, покраске или поклейке обоев.
Третьим весомым преимуществом проводки открытого типа является постоянная доступность к каждому участку линии. В любой момент можно провести ремонтные работы или модифицировать электрическую сеть, добавив новые компоненты. На это уйдет минимум времени и сил. Вы быстро и без проблем добавите ответвление к новому светильнику, подключите новую розетку или переместите в другое место старый выключатель. При организации скрытой проводки такие работы намного сложнее и затратнее, зачастую сопровождаются разрушением стен.
Однако есть в данном методе определенные недостатки. Первым минусом является то, что кабельная система находится на виду. Несмотря на огромное множество различных стилей оформления, такой подход уместен далеко не для каждого интерьера. Исключением являются стили кантри, ретро, техно и стимпанк, для которых проводка открытого типа может стать изюминкой.
Электропроводка в лофте в стиле стимпанк
Второй недостаток связан с техническими нормами каждого помещения, где кабель прокладывается по открытому методу. К примеру, для ванной комнаты, кухни и других участков с высоким уровнем влажности используемые провода должны быть хорошо защищены. Аналогичная ситуация с устанавливаемыми выключателями и розетками. Класс защиты подобных элементов при организации скрытой проводки должен быть не ниже IP-44. А если говорить об открытой, то требование повышается сразу до IP-68. Такие провода, розетки и выключатели выглядят слишком массивно и в два счета могут испортить интерьер.
Требования к установке электрической проводки открытого типа
Приведем основные правила, которые при прокладке открытого типа электропроводки в квартире должны быть обязательно выполнены.
Пренебрежение ими является нарушением норм электробезопасности и может стать причиной короткого замыкания и выхода линии из строя. Итак:
- Запрещено прокладывать линию под трубопроводами, на которых скапливается конденсат.
- Рядом с кабелями не должно находиться никаких излучателей тепла.
- Не рекомендуется использовать для прокладки такой линии простой трубопровод. Желательно, чтобы кабель имел дополнительную защиту. В зависимости от места расположения проводки он может быть жестким или гибким, а также экранированным.
- Если прокладка проводника производится в сантехнических нишах, то не следует пользоваться соединительными коробками при невозможности быстрого доступа к электропередающей линии.
- Соединять между собой жилы кабелей можно лишь в специальных распределительных коробках.
- Для крепления кабеля рекомендуется использовать пластмассовые скобы, подобранные по диаметру проводника. Расстояние между фиксаторами не должно быть слишком большим, иначе проводник будет провисать под собственной тяжестью. Размещать скобы нужно по обе стороны провода, а также обязательно устанавливать фиксаторы около мест подключения к электрическим элементам. Если кабель проложен горизонтально, то скобы должны находиться одна от другой на расстоянии не более 40 см при креплении небронированного проводника и 75 см – для провода, имеющего бронированное покрытие. Если открытая электропроводка проложена вертикально, то максимальный интервал между фиксаторами не должен превышать 1 м.
- При монтаже обычных проводников с защитным покрытием в горизонтальном направлении интервал между скобами не должен быть более 25 см, а в вертикальном – 40 см. Расстояние от электрического элемента до ближнего к нему фиксатора не должно превышать 10 см.
- Если провод необходимо согнуть, то минимальный радиус изгиба должен составлять 8 см.
- Если линия пересекает неэлектрический трубопровод, то минимальный интервал между ними должен быть равен 3 см.
Прокладывая кабель сквозь стену, для защиты его на этом отрезке рекомендуется использовать изоляционную трубу.
Способы открытого монтажа проводки
Открытый монтаж может выполняться несколькими методами. Выбор зависит от типа помещения, в котором выполняется установка. В офисе можно задействовать кабель-каналы, но в жилых помещениях в дизайнерском стиле проводка обычно прячется под плинтусами или другими декоративными элементами.
Внешняя проводка в кабель-канале
Использование кабель-каналов предоставляет несколько неоспоримых преимуществ:
- отсутствие токсичности материалов изготовления;
- стойкость к повышенным температурам;
- низкая стоимость.
Кабель-каналы размещаются на стенах и фиксируются при помощи специального клея или дюбелей. Конкретный способ крепления зависит от типа поверхности. Внутренняя часть корпуса разделена на несколько каналов, по которым можно вести разные провода. После укладки проводки устройства закрываются специальной крышкой.
Монтаж наружной проводки в кабель-каналах
Внешняя проводка в трубах
Вместо кабель-каналов провода могут быть спрятаны в электротехнических трубах, в основном выполняющих защитную, а иногда и декоративную функции. К примеру, их часто используют при оформлении помещений в скандинавском или лофт-стиле. Однако более эффективен такой способ при организации открытой проводки в ванной или другой комнате с повышенным уровнем влажности. Они обеспечивают полную герметичность, чего не скажешь о кабель-каналах
Также важно использовать розетки, распределительные коробки и выключатели, оснащенные дополнительной защитой от влаги
Наружная проводка в медных трубах
Наружная проводка открытым проводом
Если не хотите прятать электрический кабель в трубы или пластиковые коробы, обратите внимание на оформление помещений в ретро-стиле. В магазинах есть множество электрических и осветительных приборов, подходящих для организации ретро-проводки
Можно с легкостью найти винтажные розетки, коробки, выключатели, кабель с внешней (исключительно декоративной) оболочкой из ткани и даже фарфоровые изоляторы, использующиеся для крепления всего этого к стене. Подобное оформление электропроводки будет классно смотреться в интерьерах кантри, прованс и шебби-шик.
Проводка открытым кабелем в интерьере квартиры
Разводка через плинтус
Еще один вариант без применения коробов и труб — размещение проводки под плинтусом. Впрочем, придется использовать более широкий плинтус, чтоб обеспечит наличие нескольких каналов. Для начала выполняется монтаж основы вдоль периметра пола. Провода тянутся по специальным направляющим, проделанным на самом плинтусе, после чего прячутся под крышкой. Внешне плинтус практически не отличается от обычного, однако придется размещать небольшие пластиковые направляющие к розеткам и выключателям. Они представляют собой небольшие кабель-каналы.
Плинтусный кабель-канал с розетками
Внутренняя открытая проводка
Такой вид электропроводки редко используются в домах, квартирах. Однако она является основным видом электропроводки в деревянных пожароопасных домах, банях, гаражах и арендных офисах. В офисах и других арендуемых помещениях удобно перепланировать открытую проводку под свои нужды.
Открытую проводку популярно проводить в кабельных каналах, которые разводятся по различным точкам потребления электроэнергии. Единственный недостаток кабельных каналов – это видимость и подчеркивание неровности поверхностей, по которым они проложены. Открытую проводку проводят горизонтально или вертикально.
Открытая электропроводка в стиле ретро
При горизонтальной укладке электропроводки, отступают от потолка на 20 см. Если тянут две пары проводов, тогда выдерживают расстояние в 10 см. Если открытая электропроводка проводится в кабельных каналах, тогда размер канала выбирается в зависимости от сечения проводов и их числа.
Иногда вместо кабельных каналов используют пластиковые плинтусы, имеющие специальную полость для укладки электропроводки с крышкой. Для монтажа открытой проводки под старину используют фарфоровые изоляторы. Однако реализовать такую проводку под старину нелегко, так как найти необходимые изоляторы и специальный витой медный провод со специфической изоляцией нелегко, что отображается на не маленькой стоимости монтажа.
Как правильно подобрать конструкцию проводки
Для каждого помещения рассчитывают суммарную нагрузку электроприборов. Всех потребителей разбивают на группы, для каждой устанавливают свой автомат в распределительном щитке. Для экономии провода в комнатах монтируют наружные разветвительные коробки, в них заводят групповой кабель от ГРЩ.
Если стены дома деревянные, устанавливают накладные подрозетники
При монтаже открытой электропроводки в кабельных каналах из ПВХ используют модели популярных фирм:
- T-Plast;
- «Идеал Комфорт»;
- Arbiton.
Вам это будет интересно Особенности провода ППВ
Выбирают электроустановочные модули наружного исполнения, не поддерживающие горение. Кабель и провода выбирают исходя из мощности нагрузки, сечение проводника определяют по суммарной величине тока.
| Сила тока | Сечение медного провода |
| 16 A | 2,5 мм² |
| 25 A | 4 мм² |
Для подключения используют трехжильные провода:
- на розеточные группы − 2,5 мм²;
- на светильники — 1,5 мм²;
- на духовки, плиты, водонагреватели, стиральные машины — 4-6 мм².
Важно! Для жилых помещений подходит проводка с медными жилами, стойкая к горению, рассчитанная на большие токи. Маркировка проводников
Маркировка проводников
Марку провода выбирают, учитывая тип помещения, способ монтажа.
| Помещение | Способ прокладки | Характеристики кабеля, провода |
| Влажное | на ролики | одножильные незащищенные провода |
| Сухое | на ролики | скрученные двухжильные провода |
| Всех видов | короба с открываемыми крышками | защищенные и незащищенные одно- и многожильные провода, кабель в металлической, неметаллической оболочке |
В доме, квартире прокладывают два вида кабеля, соответствующие требованиям ГОСТ:
- ВВГнгLS. Жил от 1 до 5. Изоляция, оболочка из материалов с пониженной пожароопасностью. Бронированного покрова нет. При возгорании мало дыма, горение не распространяется. Используют для прокладки в пучках;
- NYMнгLS. Есть защитная оболочка, заполнитель, изоляция жил. Все три слоя обладают противопожарными свойствами. Не пригоден для прокладки в пучках. Легко зачищается, гнется. Используют при монтаже проводки в гофре, трубах.
Труба гофрированная ПВХ с протяжкой В продаже есть гофра трех марок: ПВХ (серая, белая), ПНД (черная, оранжевая), ППР (синяя). В изделиях из полиэтилена низкого давления (ПНД) нет добавок, препятствующих горению, поэтому они не годятся для монтажа открытой электропроводки в квартире, доме. Для этой цели лучше гофра из поливинилхлорида серого цвета, она отвечает требованиям безопасности, дешевле, чем изделия из полипропилена (ППР).
| Диаметр трубы | Линия |
| 16 мм | освещение |
| 20 мм | силовые розетки |
| 25 мм | на щиток от распределительной коробки, между распредкоробками |
Меры безопасности при организации наружной проводки
Для начала определимся с терминологией, касающейся кабельной продукции:
- Кабель, это проводник в изоляции, имеющий вокруг дополнительное покрытие, часто бронированное. Оно должно выдержать воздействие внешней среды без нарушения изоляционных параметров. Как правило, кабели являются магистральными, для подключения конечного потребителя они применяются редко.
- Провод — это тот же проводник (чаще всего в изоляции, но применяются и неизолированные изделия: например, для заземления). Вокруг основных жил при необходимости может находиться внешняя оболочка. Особой прочности не требуется, просто дополнительная изоляция.
Если монтаж наружной проводки выполняется проводом, наличие второй оболочки крайне желательно (при напряжении более 42 вольт — обязательно). При механическом воздействии, есть шанс повредить лишь наружную изоляцию, но контакта с оголенным проводником не будет.
И теперь основные требования к безопасности:
Монтаж открытой электропроводки на поверхности стен внутри помещения, допускается лишь с использованием кабеля, или провода с внешней оболочкой. При этом стены (или их отделка) не могут быть выполнены из горючего материала. Речь идет о способе крепления непосредственно к поверхности.
- Если стены поддерживают горение — крепление электрической проводки к стене производится с помощью изоляционных катушек, а сам провод не должен касаться поверхности. Идеальный вариант — укладка в стальные трубы или несгораемые гофры.
- В одном жгуте (коробе, кабельросте) не допускается прокладка взаиморезервирующих кабелей (проводов).
- Также нежелательно в одной магистрали укладывать силовые и слаботочные цепи.
- Опасно прокладывать фазные и нулевые провода одного потребителя по разным маршрутам.
- Все соединения кабелей (проводов) на маршруте укладки производятся только методом опрессовки, сварки или пайки. Простая скрутка недопустима. После соединения, необходимо восстановить изоляцию всех оболочек.
- В местах стыков, ответвлений, подходов к абонентским устройствам (конечному потребителю), наружная проводка должна иметь запас по длине (слабину), на случай ремонта. В этих местах вообще не допускается силовой натяг кабеля.
- Точки стыков и ответвлений должны быть доступны для ремонта и профилактического осмотра. Желательно, такие места проводки прятать в распределительные коробочки.
- Распаячные и разветвительные коробки подбираются в зависимости от условий внешней среды. Например, уличная прокладка с возможностью попадания влаги, должна иметь резиновые уплотнители.
- Вводы со стороны улицы организуются с защитой от попадания воды во внутренние магистрали.
- Если несущие стены могут перемещаться под воздействием смены температуры (пусть даже на несколько миллиметров), монтаж открытой проводки выполняется с учетом тепловых зазоров.
- Защитные короба, кабельросты, гофры и трубы, выполненные из металла, должны иметь антикоррозийное покрытие. Вполне достаточно качественной покраски, хотя производители подобной фурнитуры часто применяют оцинковку.
- Провода и кабели могут быть проложены в одном коробе по разные стороны. В одном гофре, магистральный кабель и абонентские провода, не прокладываются. Правильнее организовать «шлейф» из проводов разного назначения. Пусть это не всегда эстетично выглядит, зато проводка в безопасности.
- При выборе мест прокладки, не допускайте монтаж в непосредственной близости от источников нагрева. Кроме того, нельзя размещать открытую проводку под трубопроводами, на которых может сконденсироваться влага.
Открытая проводка кабеля на скобах
Самый бюджетный способ, который сегодня практически не используется. Он может быть временным или применяться для технических помещений и подсобных комнат. Но рекомендацией мастеров остается покупка пусть и самого недорогого, но специального защитного кабель канала.
Одним из требований ПУЭ в подобных работах является использование ВВГ НГ или NYM кабеля, который защищен от механических повреждений и является пожаробезопасным. Но более рациональным решением будет применение более простого типа кабеля в декоративном коробе, что в большинстве ситуаций обеспечит ту экономию, к которой стремится заказчик.
Если же принято решение установки открытой проводки на скобах, использовать для этого можно специальный крепеж. Это пластиковая обойма с гвоздем или саморезом, компактные клипсы с защелками или дюбель-хомут. Последний аксессуар представляет собой пластиковую скобу, которая обнимает кабель и вставляется в пробуренное перфоратором отверстие в стене или другой поверхности!
Основные разновидности
В зависимости от модификации различаются размеры кабель-каналов, их форма, материал изготовления и технические показатели. В быту или для оформления проводки в офисах чаще всего встречаются:
Изготавливаются из алюминия, оцинковки или жесткого пластика. Вариации размеров: от 16×6.5 см до 7.5×1.5 см.
Среди расцветки выделяют белый, черный серый, коричневый цвета и вариант под натуральную древесину.
Главное преимущество — возможность регулировки угла поворота в пределах от 7 до 45° с помощью переходников.
Габариты от 10×6 см до 1×2 см.
К достоинствам относят универсальность для жилых и офисных помещений, вариативность цветового исполнения и невосприимчивость к ультрафиолетовым лучам.
После демонтажа плинтусного кабель-канала, его можно повторно использовать.
Такие кабель-каналы защищают от механических повреждений, вибрации или химических реакций с внешней средой.
Такой короб обладает гибкостью, способен снижать уровень шума и давать свободный доступ к проводке. При этом легко заменить отдельный элемент, а на установку не потребуется много времени.
По диаметру можно встретить следующие подтипы:
- для телефонных линий — 1.6 см;
- к розеткам и выключателям — 2 см;
- подведение к электрощитам и распределительным коробкам — 2.5 см;
- при соединении проводов между этажами — 5 см.
Простой монтаж и легкий вес конструкции относят к положительным сторонам короба. Закрепляют такие кабель-каналы только под потолком из-за их хрупкости.
Виды перечисленных кабель-каналов могут разделяться по степени жесткости, по наличию крышки или типу замков на стыках. Однако, монтаж коробов для проводки в квартире осуществляется по одному принципу и с общими правилами.
Где запрещена открытая проводка
- Запрещена открытая электропроводка проводов в ванных и санузлах;
- Согласно технике безопасности электрика в частных домах, запрещена открытая электропроводка проводов в саунах и банях;
- Но хочу заметить, что во всех выше перечисленных помещениях, допускается открытая проводка электрическими кабелями.
Несмотря, на то, что открытая электропроводка в квартире зачастую бросается в глаза и может нарушать некоторые эстетические каноны дизайна, она остается востребованной особенно в обжитых квартирах.
Прокладка электропроводки в квартире
Монтаж открытой электропроводки и обзор возможных ошибок
Монтаж открытой электропроводки – подробная пошаговая инструкция
Как спрятать провода в квартире – маскируем кабели +50 идей на фото
Наружная проводка в деревянном доме
Что думают электрики об открытой проводке?
Минусов у открытой (внешней) электропроводки гораздо больше, чем у скрытой (внутренней).
Кабели, закрытые штукатуркой, не повреждаются, не мешают при ремонте и абсолютно незаметны. Открытая проводка лишена таких достоинств, а в случае короткого замыкания она загорится с большей вероятностью, нежели скрытая. Открытый способ монтажа электропроводки часто выбирают для деревянных домов.
В деревянных домах укладка электрокабеля открытым способом – это вынужденная мера, т.к. скрытая укладка кабелей бывает затруднена или вообще невозможна
Некоторые преимущества у открытого способа монтажа все же есть:
- Упрощение укладки. При прокладке электрокабелей не приходится штробить стены. Это сокращает трудозатраты, объем работ. После монтажа практически не остается строительного мусора.
- Удешевление. Здесь речь идет об экономии на оплате услуг электриков.
- Возможность изменения схемы прокладки кабелей. Если в планы на будущее входит перепланировка разводки, то лучше выбрать открытый способ монтажа.
При выборе открытого способа укладки электропроводов следует учесть, что их придется маскировать и защищать от внешних воздействий. Всегда есть вероятность попадания влаги или случайного повреждения.
При монтаже коробок, розеток, выключателей часто возникают сложности. Перед началом работ нужно тщательно изучить особенности их установки или доверить работу электрику
Если дом жилой, нужно трижды все взвесить. Желательно проконсультироваться с опытным электриком, а при монтаже необходимо учитывать повышенные риски и особенно тщательно следить за соблюдением мер безопасности.
Монтаж в кабель-канал
Сейчас открытая электропроводка наиболее часто прячется в пластиковый кабель-канал. Он представляет собой короб, который состоит из двух частей. Основы, крепящейся к стене, полу или потолку, а также из верхней крышки, защелкивающейся сверху. Такие кабель-каналы могут быть металлическими, но в своем большинстве они пластиковые. Не подвержены горению и защищают кабели от механических повреждений. Внешний вид такой открытой электропроводки значительно презентабельней, чем в первых двух случаях. Российский рынок представлен огромным выбором различных кабель-каналов, которые отличаются не только габаритами, а и цветами. Таким образом, можно подобрать короб, который будет сочетаться с интерьером помещения.
Что необходимо для монтажа открытой проводки
Как выбрать кабель
Кабель надо выбирать, отталкиваясь от предстоящей электрической нагрузки. Домашним электро — и осветительным приборам будет достаточно 2-3 жильного медного или алюминиевого кабеля с сечением 2.5 мм. Бытовая электроплита подключается кабелем с сечением 4-6 мм, а ветка подводится к отдельному предохранителю на 25А в распределительной коробке.
В выборе между медным и алюминиевым кабелем большинство предпочитают медный, поскольку он:
- устойчив к коррозии;
- выдерживает электрическую нагрузку при одинаковом сечении с алюминиевым;
- пластичный, что позволяет укладывать систему без риска переломить кабель.
Розетки
Розетки для открытой проводки называются накладными, потому что крепятся к стене в любом нужном месте. В отличие от погружных, у них контакты находятся внутри и они полностью изолированы.
Как и в случае погружных, штепсельные розетки с контактом заземления подойдут, соответственно, для электрических сетей с заземлением.
Если розетка не замыкающая в цепи и силовой провод идет от нее к следующей, то она называется проходной. Они устанавливаются при бескоробочном подключении.
Выключатели
Герметичные выключатели — не целенаправленная разработка для проводки открытого типа. Зачастую, имея скрытую систему кабелей, ставят закрытые выключатели. Делается это в местах повышенной влажности во избежание замыканий и предотвращения аварийных ситуаций.
Установка происходит так же, как у розеток для открытой проводки — пара отверстий в стене и выключатель надежно держится на нужном месте.
Какой провод лучше использовать для проводки в доме и на улице
Чтобы определить, какой кабель нужен для проводки в доме, нужно просчитать нагрузку на линию, продумать какие узлы будут зависеть от конкретного провода, в каких условиях окружающей среды он будет находиться на протяжении срока службы. Затем следует определиться с видом прокладки проводки. После этого будет проще решить, какой тип провода нужно использовать в вашем доме для реализации проводки.
Виды домашней проводки
Домашняя проводка бывает двух типов: открытая и скрытая. Для жилых помещений чаще всего применяется скрытая прокладка. Открытая проводка может быть задействована на даче, в частных и загородных домах, различных пристройках и хозяйственных помещениях.
Открытая проводка
Этот вид прокладки привлекает своей простотой. Вы сможете легко изменить направление кабеля, отремонтировать его или произвести иные работы. Однако такая линия будет смотреться не эстетично и чаще всего будет менее безопасной.
Скрытая проводка
Выглядит аккуратно, ее не видно, более долгий срок службы, кабель защищен от механических воздействий и природных факторов. Сложнее монтировать, производить ремонт и обслуживание. Также скрытый электропровод может быть случайно поврежден при выполнении других работ, связанных со сверлением или бурением отверстий.
Внутренняя проводка, типы проводов
Рассмотрим, какой кабель выбрать для проводки в доме. Ниже приведены рекомендуемые варианты, которые следует подбирать в зависимости от планируемой нагрузки и условий использования. В стандартных условиях уместно использовать медные кабели, в ряде случаев допускается (но не рекомендуется) применять алюминиевые.
Иногда сердечник делают из алюмомеди — недорогого материала, совмещающего свойства алюминия и меди.
Провода с медными жилами
Отличаются долговечностью и надежностью. Такой электропровод достаточно прочный и гибкий. Хорошо подходит для домашней линии, так и имеет компактные размеры и высокие показатели безопасности.
Преимущества медного электропровода:
- лучше противостоит коррозии;
- имеет более высокие показатели проводимости;
- значительно прочнее.
- стоимость выше, чем у алюминиевых.
Провода с алюминиевыми жилами
Менее безопасны и менее надежны, чем медные кабели.
Важно! Согласно требованиям ПУЭ, запрещено использовать для электропроводки алюминиевые кабели с площадью сечения менее 16 мм².
- неплохая гибкость, проще монтировать;
- стоимость ниже, чем у медных.
- алюминиевый кабель может быстро окисляться, это приводит к перегреву окисленного места;
- ломкость, нельзя сгибать в одном месте несколько раз;
- плохо держится в винтовых зажимах.
Выбор электропровода
Перед началом работ нужно решить, какой провод использовать для проводки. В большинстве случаев лучше устанавливать медную электропроводку. Такой кабель будет более долговечным, надежным и невосприимчивым к воздействию внешних негативных факторов. Алюминий менее устойчив к механическим повреждениям, отличается ломкостью. Также медь более эффективно проводит ток и имеет меньшее сопротивление, поэтому медный кабель будет иметь меньшую площадь сечения токопроводящей жилы, что существенно понизит массу линии.
- избегайте второсортной продукции;
- покупайте провода от известных производителей, имеющих сертификаты;
- подбирайте сечение в зависимости от нагрузки.
Чтобы подобрать нужное сечение провода для домашней проводки, нужно знать силу проходящего тока, а также степень накала изоляции в процессе подачи электроэнергии. Если используется резиновая изоляция, то максимальная температура нагрева не должна быть более 65 градусов по Цельсию. Если кабель изолирован пластмассой, то лимит температуры накала шнура составляет 70 градусов.
При средней температуре (20–25 °С) изоляция не должна перегреваться более чем на 50 °С. Также следует учитывать нагрузку, которая идет на проводку в зависимости от материала, площади и типа сечения (см. таблицы 1, 2).
В случае, если вы не знаете площадь сечения вашего кабеля — определите его диаметр (D), а затем рассчитайте площадь с помощью формулы:
Площадь сечения = 0.785 × D²;
Какой провод выбрать в итоге
В идеале, это должен быть многопроволочный медный провод с правильно рассчитанным сечением. Для правильного расчета, нужно вычислить суммарную мощность всех приборов и прибавить к этой величине 20–25%. А затем выбрать подходящий вариант из таблиц, приведенных выше.
Какой кабель подойдет для скрытой проводки
Проводка скрытого типа будет лучше функционировать со следующими видами электропроводов:
- ВВГ — медный электропровод с 1–4 жилами. Имеет круглую или плоскую форму. Отличается хорошей защитой от воспламенения. Также можно использовать его подвиды: ВВГнг и ВВГнг-LS — еще более устойчивые к горению провода.
- NYM — германский высококачественный кабель с функционалом как у ВВГ;
- ПВС — сделан из меди, имеет многопроволочные жилы.
Свойства провода ВВГ: можно использовать в проводках с рабочим напряжением до 1000 В. Имеет 1–5 жил. Кабель способен работать в широком диапазоне температур: от –50 до +50 °С. ВВГ хорошо справляется в условиях повышенной влажности (до 98 процентов), а также имеет высокую прочность на разрыв. Обычно используют сечение в полтора квадратных миллиметра, в открытых проводках рекомендуется сечение не менее 6 мм². Радиус изгиба — 10 сечений.
Свойства кабеля NYM: функционирует в сетях с напряжением до 660 В. Состоит из медных, многопроволочных жил (от 1 до 5). Сечение: от 1.5 до 16 мм². Радиус изгиба — 4 сечения. Отличительной чертой немецкого провода является двойная изоляция. Внешняя оболочка состоит из стандартного ПВХ, а внутренняя из негорючего. Пространство между внешним и внутренним слоем изоляции заполнено резиной, благодаря этому кабель становится более прочным и устойчивым к температурам. NYM — влагостойкий и термостойкий провод, способный выдерживать температуры от –40 до +70 °С. Однако NYM боится ультрафиолетовых лучей и его нужно маскировать на открытых участках.
Если нужно сэкономить, то можно использовать бюджетный вариант — провод ПУНП. Это плоский электропровод из 2 или 3 жил с сечением от 1.5 до 6 мм². Жилы медные, однопроволочные.
Если позволяет бюджет, то лучше брать NYM, многие профессиональные электрики отдают ему предпочтение. Также отличным вариантом будет электропровод ВВГ.
Какой кабель подойдет для открытой проводки
В частном секторе или деревнях чаще всего делают открытую проводку. Лучший и наиболее удобный кабель для уличной линии — это электрический шнур. Он выглядит как два свитых друг с другом заизолированных кабеля. Шнур сплетают из многожильных электропроводов. Вдоль потолка или стен удобнее всего монтировать электропровод с помощью специальных фарфоровых роликов. В концах и по углам кабель фиксируется на роликах с помощью тесьмы.
Рекомендуемые марки шнуров для домашнего применения:
Кабель для бани
В местах, где проводка вынуждена функционировать в условиях повышенной влажности, к ней предъявляются повышенные требования:
- она должна быть устойчивой к влажной среде;
- должна выдерживать высокие температуры (проводка для бани до 190 градусов по Цельсию).
В таких условиях лучше всего использовать кабеля: РКГМ и ПВКВ, оснащенные кремнийсодержащей защитой.
Кабель для освещения в квартире
Для освещения в средней квартире (3 комнаты) рекомендуется использовать гибкий электропровод сечением в 1.5 мм², способный выдерживать нагрузку в 4000 Ватт. Если кабель прокладывается в квартире, где нет заземления, то нужно ставить двухжильный провод с фазой и нулем.
В квартирах и домах с заземлением, при использовании люминесцентных осветительных приборов, рекомендуется проводить трехжильный кабель. Также осветительные линии следует подключать к отдельным коробкам. Это повысит безопасность и удобство в процессе отладки.
Технические требования и нормативные акты, регулирующие прокладку домашней линии
Нужно учитывать ряд факторов:
- минимально допустимая (для конкретных условий) площадь сечения;
- предельная токовая нагрузка;
- уместный тип изоляции;
- условия окружающей среды, температура, влажность.
Правила установки электропроводки в гражданских зданиях регламентируются следующими документами: Правила устройства электроустановок (ПУЭ), ГOCT P 50571. 15/97.
Глава 2.1. Электропроводки
2.1.1. Настоящая глава Правил распространяется на электропроводки силовых, осветительных и вторичных цепей напряжением до 1 кВ переменного и постоянного тока, выполняемые внутри зданий и сооружений, на наружных их стенах, территориях предприятий, учреждений, микрорайонов, дворов, приусадебных участков, на строительных площадках с применением изолированных установочных проводов всех сечений, а также небронированных силовых кабелей с резиновой или пластмассовой изоляцией в металлической, резиновой или пластмассовой оболочке с сечением фазных жил до 16 мм 2 (при сечении более 16 мм 2 — см. гл. 2.3).
Линии, выполняемые неизолированными проводами внутри помещений, должны отвечать требованиям, приведенным в гл. 2.2, вне зданий — в гл. 2.4.
Ответвления от ВЛ к вводам (см. 2.1.6 и 2.4.2), выполняемые с применением изолированных или неизолированных проводов, должны сооружаться с соблюдением требований гл. 2.4, а ответвления, выполняемые с применением проводов (кабелей) на несущем тросе, — в соответствии с требованиями настоящей главы.
Кабельные линии, проложенные непосредственно в земле, должны отвечать требованиям, приведенным в гл. 2.3.
Дополнительные требования к электропроводкам приведены в гл. 1.5, 3.4, 5.4, 5.5 и в разд. 7.
2.1.2. Электропроводкой называется совокупность проводов и кабелей с относящимися к ним креплениями, поддерживающими защитными конструкциями и деталями, установленными в соответствии с настоящими Правилами.
2.1.3. Кабель, шнур, провод защищенный, незащищенный, кабель и провод специальный — определения по ГОСТ.
2.1.4. Электропроводки разделяются на следующие виды:
1. Открытая электропроводка — проложенная по поверхности стен, потолков, по фермам и другим строительным элементам зданий и сооружений, по опорам и т.п.
При открытой электропроводке применяются следующие способы прокладки проводов и кабелей: непосредственно по поверхности стен, потолков и т.п., на струнах тросах, роликах, изоляторах, в трубах, коробах, гибких металлических рукавах, на лотках, в электротехнических плинтусах и наличниках, свободной подвеской и т.п.
Открытая электропроводка может быть стационарной, передвижной и переносной.
2. Скрытая электропроводка — проложенная внутри конструктивных элементов зданий и сооружений (в стенах, полах, фундаментах, перекрытиях), а также по перекрытиям в подготовке пола, непосредственно под съемным полом и т.п.
При скрытой электропроводке применяются следующие способы прокладки проводов и кабелей: в трубах, гибких металлических рукавах, коробах, замкнутых каналах и пустотах строительных конструкций, в заштукатуриваемых бороздах, под штукатуркой, а также замоноличиванием в строительные конструкции при их изготовлении.
2.1.5. Наружной электропроводкой называется электропроводка, проложенная по наружным стенам зданий и сооружений, под навесами и т.п., а также между зданиями на опорах (не более четырех пролетов длиной до 25 м каждый) вне улиц, дорог и т.п.
Наружная электропроводка может быть открытой и скрытой.
2.1.6. Вводом от воздушной линии электропередачи называется электропроводка, соединяющая ответвление от ВЛ с внутренней электропроводкой, считая от изоляторов, установленных на наружной поверхности (стене, крыше) здания или сооружения, до зажимов вводного устройства.
2.1.7. Струной как несущим элементом электропроводки называется стальная проволока, натянутая вплотную к поверхности стены, потолка и т.п., предназначенная для крепления к ней проводов, кабелей или их пучков.
2.1.8. Полосой как несущим элементом электропроводки называется металлическая полоса, закрепленная вплотную к поверхности стены, потолка и т.п., предназначенная для крепления к ней проводов, кабелей или их пучков.
2.1.9. Тросом как несущим элементом электропроводки называется стальная проволока или стальной канат, натянутые в воздухе, предназначенные для подвески к ним проводов, кабелей или их пучков.
2.1.10. Коробом называется закрытая полая конструкция прямоугольного или другого сечения, предназначенная для прокладки в ней проводов и кабелей. Короб должен служить защитой от механических повреждений проложенных в нем проводов и кабелей.
Короба могут быть глухими или с открываемыми крышками, со сплошными или перфорированными стенками и крышками. Глухие короба должны иметь только сплошные стенки со всех сторон и не иметь крышек.
Короба могут применяться в помещениях и наружных установках.
2.1.11. Лотком называется открытая конструкция, предназначенная для прокладки на ней проводов и кабелей.
Лоток не является защитой от внешних механических повреждений проложенных на нем проводов и кабелей. Лотки должны изготовляться из несгораемых материалов. Они могут быть сплошными, перфорированными или решетчатыми. Лотки могут применяться в помещениях и наружных установках.
2.1.12. Чердачным помещением называется такое непроизводственное помещение над верхним этажом здания, потолком которого является крыша здания и которое имеет несущие конструкции (кровлю, фермы, стропила, балки и т.п.) из сгораемых материалов.
Аналогичные помещения и технические этажи, расположенные непосредственно над крышей, перекрытия и конструкции которых выполнены из несгораемых материалов, не рассматриваются как чердачные помещения.
Общие требования
2.1.13. Допустимые длительные токи на провода и кабели электропроводок должны приниматься по гл. 1.3 с учетом температуры окружающей среды и способа прокладки.
2.1.14. Сечения токопроводящих жил проводов и кабелей в электропроводках должны быть не менее приведенных в табл. 2.1.1. Сечения жил для зарядки осветительных арматур должны приниматься по 6.5.12–6.5.14. Сечения заземляющих и нулевых защитных проводников должны быть выбраны с соблюдением требований гл. 1.7.
| Таблица 2.1.1. Наименьшие сечения токопроводящих жил проводов и кабелей в электропроводках | ||
| Проводники | Сечение жил, мм 2 | |
| медных | алюминиевых | |
| Шнуры для присоединения бытовых электроприемников | 0,35 | — |
| Кабели для присоединения переносных и передвижных электроприемников в промышленных установках | 0,75 | — |
| Скрученные двухжильные провода с многопроволочными жилами для стационарной прокладки на роликах | 1 | — |
| Незащищенные изолированные провода для стационарной электропроводки внутри помещений: | ||
| непосредственно по основаниям, на роликах, клицах и тросах | 1 | 2,5 |
| на лотках, в коробах (кроме глухих): | ||
| для жил, присоединяемых к винтовым зажимам | 1 | 2 |
| для жил, присоединяемых пайкой: | ||
| однопроволочных | 0,5 | — |
| многопроволочных (гибких) | 0,35 | — |
| на изоляторах | 1,5 | 4 |
| Незащищенные изолированные провода в наружных электропроводках: | ||
| по стенам, конструкциям или опорам на изоляторах | 2,5 | 4 |
| вводы от воздушной линии под навесами на роликах | 1,5 | 2,5 |
| Незащищенные и защищенные изолированные провода и кабели в трубах, металлических рукавах и глухих коробах | 1 | 2 |
| Кабели и защищенные изолированные провода для стационарной электропроводки (без труб, рукавов и глухих коробов): | ||
| для жил, присоединяемых к винтовым зажимам | 1 | 2 |
| для жил, присоединяемых пайкой: | ||
| однопроволочных | 0,5 | — |
| многопроволочных (гибких) | 0,35 | — |
| Защищенные и незащищенные провода и кабели, прокладываемые в замкнутых каналах или замоноличенно (в строительных конструкциях или под штукатуркой) | 1 | 2 |
2.1.15. В стальных и других механических прочных трубах, рукавах, коробах, лотках и замкнутых каналах строительных конструкций зданий допускается совместная прокладка проводов и кабелей (за исключением взаиморезервируемых):
1. Всех цепей одного агрегата.
2. Силовых и контрольных цепей нескольких машин, панелей, щитов, пультов и т.п., связанных технологическим процессом.
3. Цепей, питающих сложный светильник.
4. Цепей нескольких групп одного вида освещения (рабочего или аварийного) с общим числом проводов в трубе не более восьми.
5. Осветительных цепей до 42 В с цепями выше 42 В при условии заключения проводов цепей до 42 В в отдельную изоляционную трубу.
2.1.16. В одной трубе, рукаве, коробе, пучке, замкнутом канале строительной конструкции или на одном лотке запрещается совместная прокладка взаиморезервируемых цепей, цепей рабочего и аварийного эвакуационного освещения, а также цепей до 42 В с цепями выше 42 В (исключения см. 2.1.15, п. 5 и 6.1.16, п. 1). Прокладка этих цепей допускается лишь в разных отсеках коробов и лотков, имеющих сплошные продольные перегородки из несгораемого материала с пределом огнестойкости не менее 0,25 ч.
Допускается прокладка цепей аварийного (эвакуационного) и рабочего освещения по разным наружным сторонам профиля (швеллера, уголка и т.п.).
2.1.17. В кабельных сооружениях, производственных помещениях и электропомещениях для электропроводок следует применять провода и кабели с оболочками только из трудносгораемых или несгораемых материалов, а незащищенные провода — с изоляцией только из трудносгораемых или несгораемых материалов.
2.1.18. При переменном или выпрямленном токе прокладка фазных и нулевого (или прямого и обратного) проводников в стальных трубах или в изоляционных трубах со стальной оболочкой должна осуществляться в одной общей трубе.
Допускается прокладывать фазный и нулевой рабочий (или прямой и обратный) проводники в отдельных стальных трубах или в изоляционных трубах со стальной оболочкой, если длительный ток нагрузки в проводниках не превышает 25 А.
2.1.19. При прокладке проводов и кабелей в трубах, глухих коробах, гибких металлических рукавах и замкнутых каналах должна быть обеспечена возможность замены проводов и кабелей.
2.1.20. Конструктивные элементы зданий и сооружений, замкнутые каналы и пустоты которых используются для прокладки проводов и кабелей, должны быть несгораемыми.
2.1.21. Соединение, ответвление и оконцевание жил проводов и кабелей должны производиться при помощи опрессовки, сварки, пайки или сжимов (винтовых, болтовых и т.п.) в соответствии с действующими инструкциями, утвержденными в установленном порядке.
2.1.22. В местах соединения, ответвления и присоединения жил проводов или кабелей должен быть предусмотрен запас провода (кабеля), обеспечивающий возможность повторного соединения, ответвления или присоединения.
2.1.23. Места соединения и ответвления проводов и кабелей должны быть доступны для осмотра и ремонта.
2.1.24. В местах соединения и ответвления провода и кабели не должны испытывать механических усилий тяжения.
2.1.25. Места соединения и ответвления жил проводов и кабелей, а также соединительные и ответвительные сжимы и т.п. должны иметь изоляцию, равноценную изоляции жил целых мест этих проводов и кабелей.
2.1.26. Соединение и ответвление проводов и кабелей, за исключением проводов, проложенных на изолирующих опорах, должны выполняться в соединительных и ответвительных коробках, в изоляционных корпусах соединительных и ответвительных сжимов, в специальных нишах строительных конструкций, внутри корпусов электроустановочных изделий, аппаратов и машин. При прокладке на изолирующих опорах соединение или ответвление проводов следует выполнять непосредственно у изолятора, клицы или на них, а также на ролике.
2.1.27. Конструкция соединительных и ответвительных коробок и сжимов должна соответствовать способам прокладки и условиям окружающей среды.
2.1.28. Соединительные и ответвительные коробки и изоляционные корпуса соединительных и ответвительных сжимов должны быть, как правило, изготовлены из несгораемых или трудносгораемых материалов.
2.1.29. Металлические элементы электропроводок (конструкции, короба, лотки, трубы, рукава, коробки, скобы и т.п.) должны быть защищены от коррозии в соответствии с условиями окружающей среды.
2.1.30. Электропроводки должны быть выполнены с учетом возможных перемещений их в местах пересечений с температурными и осадочными швами.
Выбор вида электропроводки, выбор проводов и кабелей и способа их прокладки
2.1.31. Электропроводка должна соответствовать условиям окружающей среды, назначению и ценности сооружений, их конструкции и архитектурным особенностям. Электропроводка должна обеспечивать возможность легкого распознания по всей длине проводников по цветам:
- голубого цвета — для обозначения нулевого рабочего или среднего проводника электрической сети;
- двухцветной комбинации зелено-желтого цвета — для обозначения защитного или нулевого защитного проводника;
- двухцветной комбинации зелено-желтого цвета по всей длине с голубыми метками на концах линии, которые наносятся при монтаже — для обозначения совмещенного нулевого рабочего и нулевого защитного проводника;
- черного, коричневого, красного, фиолетового, серого, розового, белого, оранжевого, бирюзового цвета — для обозначения фазного проводника.
2.1.32. При выборе вида электропроводки и способа прокладки проводов и кабелей должны учитываться требования электробезопасности и пожарной безопасности.
2.1.33. Выбор видов электропроводки, выбор проводов и кабелей и способа их прокладки следует осуществлять в соответствии с табл. 2.1.2.
При наличии одновременно двух или более условий, характеризующих окружающую среду, электропроводка должна соответствовать всем этим условиям.
| Таблица 2.1.2. Выбор видов электропроводок, способов прокладки проводов и кабелей | ||
| Условия окружающей среды | Вид электропроводки и способ прокладки | Провода и кабели |
| Открытые электропроводки | ||
| Сухие и влажные помещения | На роликах и клицах | Незащищенные одножильные провода |
| Сухие помещения | То же | Скрученные двухжильные провода |
| Помещения всех видов и наружные установки | На изоляторах, а также на роликах, предназначенных для применения в сырых местах. В наружных установках ролики для сырых мест (больших размеров) допускается применять только в местах, где исключена возможность непосредственного попадания на электропроводку дождя или снега (под навесами) | Незащищенные одножильные провода |
| Наружные установки | Непосредственно по поверхности стен, потолков и на струнах, полосах и других несущих конструкциях | Кабель в неметаллической и металлической оболочках |
| Помещения всех видов | То же | Незащищенные и защищенные одно- и многожильные провода. Кабели в неметаллической и металлической оболочках |
| Помещения всех видов и наружные установки | На лотках и в коробах с открываемыми крышками | То же |
| Помещения всех видов и наружные установки (только специальные провода с несущим тросом для наружных установок или кабели) | На тросах | Специальные провода с несущим тросом. Незащищенные и защищенные одно- и многожильные провода. Кабели в неметаллической и металлической оболочках |
| Скрытые электропроводки | ||
| Помещения всех видов и наружные установки | В неметаллических трубах из сгораемых материалов (несамозатухающий полиэтилен и т.п.). В замкнутых каналах строительных конструкций. Под штукатуркой Исключения: 1. Запрещается применение изоляционных труб с металлической оболочкой в сырых, особо сырых помещениях и наружных установках 2. Запрещается применение стальных труб и стальных глухих коробов с толщиной стенок 2 мм и менее в сырых, особо сырых помещениях и наружных установках | Незащищенные и защищенные, однои многожильные провода. Кабели в неметаллической оболочке |
| Сухие, влажные и сырые помещения | Замоноличенно в строительных конструкциях при их изготовлении | Незащищенные провода |
| Открытые и скрытые электропроводки | ||
| Помещения всех видов и наружные установки | В металлических гибких рукавах. В стальных трубах (обыкновенных и тонкостенных) и глухих стальных коробах. В неметаллических трубах и неметаллических глухих коробах из трудносгораемых материалов. В изоляционных трубах с металлической оболочкой Исключения: 1. Запрещается применение изоляционных труб с металлической оболочкой в сырых, особо сырых помещениях и наружных установках 2. Запрещается применение стальных труб и стальных глухих коробов с толщиной стенок 2 мм и менее в сырых, особо сырых помещениях и наружных установках | Незащищенные и защищенные одно- и многожильные провода. Кабели в неметаллической оболочке |
2.1.34. Оболочки и изоляция проводов и кабелей, применяемых в электропроводках, должны соответствовать способу прокладки и условиям окружающей среды. Изоляция, кроме того, должна соответствовать номинальному напряжению сети.
При наличии специальных требований, обусловленных характеристиками установки, изоляция проводов и защитные оболочки проводов и кабелей должны быть выбраны с учетом этих требований (см. также 2.1.50 и 2.1.51).
2.1.35. Нулевые рабочие проводники должны иметь изоляцию, равноценную изоляции фазных проводников.
В производственных нормальных помещениях допускается использование стальных труб и тросов открытых электропроводок, а также металлических корпусов открыто установленных токопроводов, металлических конструкций зданий, конструкций производственного назначения (например, фермы, колонны, подкрановые пути) и механизмов в качестве одного из рабочих проводников линии в сетях напряжением до 42 В. При этом должны быть обеспечены непрерывность и достаточная проводимость этих проводников, видимость и надежная сварка стыков.
Использование указанных выше конструкций в качестве рабочего проводника не допускается, если конструкции находятся в непосредственной близости от сгораемых частей зданий или конструкций.
2.1.36. Прокладка проводов и кабелей, труб и коробов с проводами и кабелями по условиям пожарной безопасности должна удовлетворять требованиям табл. 2.1.3.
| Таблица 2.1.3. Выбор видов электропроводок и способов прокладки проводов и кабелей по условиям пожарной безопасности | ||
| Вид электропроводки и способ прокладки по основаниям и конструкциям | Провода и кабели | |
| из сгораемых материалов | из несгораемых или трудносгораемых материалов | |
| Открытые электропроводки | ||
| На роликах, изоляторах или с подкладкой несгораемых материалов* | Непосредственно | Незащищенные провода: защищенные провода и кабели в оболочке из сгораемых материалов |
| Непосредственно | — « — | Защищенные провода и кабели в оболочке из несгораемых и трудносгораемых материалов |
| В трубах и коробах из несгораемых материалов | В трубах и коробах из трудносгораемых и несгораемых материалов | Незащищенные и защищенные провода и кабели в оболочке из сгораемых, трудносгораемых материалов |
| Скрытые электропроводки | ||
| С подкладкой несгораемых материалов* и последующим оштукатуриванием или защитой со всех сторон сплошным слоем других несгораемых материалов | Непосредственно | Незащищенные провода; защищенные провода и кабели в оболочке из сгораемых материалов |
| С подкладкой несгораемых материалов* | — « — | Защищенные провода и кабели в оболочке из трудносгораемых материалов |
| Непосредственно | — « — | То же из несгораемых |
| В трубах и коробах из трудносгораемых материалов — с подкладкой под трубы и короба из несгораемых материалов* и последующим заштукатуриванием** | В трубах и коробах: из сгораемых материалов — замоноличенно, в бороздах и т.п.; в сплошном слое несгораемых материалов*** | Незащищенные провода и кабели в оболочке из сгораемых, трудносгораемых и несгораемых материалов |
| То же из несгораемых материалов — непосредственно | То же из трудносгораемых и несгораемых материалов — непосредственно | — « — |
| * Подкладка из несгораемых материалов должна выступать с каждой стороны провода, кабеля, трубы или короба не менее чем на 10 мм. ** Заштукатуривание трубы осуществляется сплошным слоем штукатурки, алебастра и т.п. толщиной не менее 10 мм над трубой. *** Сплошным слоем несгораемого материала вокруг трубы (короба) может быть слой штукатурки, алебастрового, цементного раствора или бетона толщиной не менее 10 мм. | ||
2.1.37. При открытой прокладке защищенных проводов (кабелей) с оболочками из сгораемых материалов и незащищенных проводов расстояние в свету от провода (кабеля) до поверхности оснований, конструкций, деталей из сгораемых материалов должно составлять не менее 10 мм. При невозможности обеспечить указанное расстояние провод (кабель) следует отделять от поверхности слоем несгораемого материала, выступающим с каждой стороны провода (кабеля) не менее чем на 10 мм.
2.1.38. При скрытой прокладке защищенных проводов (кабелей) с оболочками из сгораемых материалов и незащищенных проводов в закрытых нишах, в пустотах строительных конструкций (например, между стеной и облицовкой), в бороздах и т.п. с наличием сгораемых конструкций необходимо защищать провода и кабели сплошным слоем несгораемого материала со всех сторон.
2.1.39. При открытой прокладке труб и коробов из трудносгораемых материалов по несгораемым и трудносгораемым основаниям и конструкциям расстояние в свету от трубы (короба) до поверхности конструкций, деталей из сгораемых материалов должно составлять не менее 100 мм. При невозможности обеспечить указанное расстояние трубу (короб) следует отделять со всех сторон от этих поверхностей сплошным слоем несгораемого материала (штукатурка, алебастр, цементный раствор, бетон и т.п.) толщиной не менее 10 мм.
2.1.40. При скрытой прокладке труб и коробов из трудносгораемых материалов в закрытых нишах, в пустотах строительных конструкций (например, между стеной и облицовкой), в бороздах и т.п. трубы и короба следует отделять со всех сторон от поверхностей конструкций, деталей из сгораемых материалов сплошным слоем несгораемого материала толщиной не менее 10 мм.
2.1.41. При пересечениях на коротких участках электропроводки с элементами строительных конструкций из сгораемых материалов эти участки должны быть выполнены с соблюдением требований 2.1.36–2.1.40.
2.1.42. В местах, где вследствие высокой температуры окружающей среды применение проводов и кабелей с изоляцией и оболочками нормальной теплостойкости невозможно или приводит к нерациональному повышению расхода цветного металла, следует применять провода и кабели с изоляцией и оболочками повышенной теплостойкости.
2.1.43. В сырых и особо сырых помещениях и наружных установках изоляция проводов и изолирующие опоры, а также опорные и несущие конструкции, трубы, короба и лотки должны быть влагостойкими.
2.1.44. В пыльных помещениях не рекомендуется применять способы прокладки, при которых на элементах электропроводки может скапливаться пыль, а удаление ее затруднительно.
2.1.45. В помещениях и наружных установках с химически активной средой все элементы электропроводки должны быть стойкими по отношению к среде либо защищены от ее воздействия.
2.1.46. Провода и кабели, имеющие несветостойкую наружную изоляцию или оболочку, должны быть защищены от воздействия прямых солнечных лучей.
2.1.47. В местах, где возможны механические повреждения электропроводки, открыто проложенные провода и кабели должны быть защищены от них своими защитными оболочками, а если такие оболочки отсутствуют или недостаточно стойки по отношению к механическим воздействиям, — трубами, коробами, ограждениями или применением скрытой электропроводки.
2.1.48. Провода и кабели должны применяться лишь в тех областях, которые указаны в стандартах и технических условиях на кабели (провода).
2.1.49. Для стационарных электропроводок должны применяться преимущественно провода и кабели с алюминиевыми жилами. Исключения см. в 2.1.70, 3.4.3, 3.4.12, 5.5.6, 6.5.12–6.5.14, 7.2.53 и 7.3.93.
Не допускается применение проводов и кабелей с алюминиевыми жилами для присоединения к электротехническим устройствам, установленным непосредственно на виброизолирующих опорах.
В музеях, картинных галереях, библиотеках, архивах и других хранилищах союзного значения следует применять провода и кабели только с медными жилами.
2.1.50. Для питания переносных и передвижных электроприемников следует применять шнуры и гибкие кабели с медными жилами, специально предназначенные для этой цели, с учетом возможных механических воздействий. Все жилы указанных проводников, в том числе заземляющая, должны быть в общей оболочке, оплетке или иметь общую изоляцию.
Для механизмов, имеющих ограниченное перемещение (краны, передвижные пилы, механизмы ворот и пр.), следует применять такие конструкции токопровода к ним, которые защищают жилы проводов и кабелей от излома (например, шлейфы гибких кабелей, каретки для подвижной подвески гибких кабелей).
2.1.51. При наличии масел и эмульсий в местах прокладки проводов следует применять провода с маслостойкой изоляцией либо защищать провода от их воздействия.
Открытые электропроводки внутри помещений
2.1.52. Открытую прокладку незащищенных изолированных проводов непосредственно по основаниям, на роликах, изоляторах, на тросах и лотках следует выполнять:
1. При напряжении выше 42 В в помещениях без повышенной опасности и при напряжении до 42 В в любых помещениях — на высоте не менее 2 м от уровня пола или площадки обслуживания.
2. При напряжении выше 42 В в помещениях с повышенной опасностью и особо опасных — на высоте не менее 2,5 м от уровня пола или площадки обслуживания.
Данные требования не распространяются на спуски к выключателям, розеткам, пусковым аппаратам, щиткам, светильникам, устанавливаемым на стене.
В производственных помещениях спуски незащищенных проводов к выключателям, розеткам, аппаратам, щиткам и т.п. должны быть защищены от механических воздействий до высоты не менее 1,5 м от уровня пола или площадки обслуживания.
В бытовых помещениях промышленных предприятий, в жилых и общественных зданиях указанные спуски допускается не защищать от механических воздействий.
В помещениях, доступных только для специально обученного персонала, высота расположения открыто проложенных незащищенных изолированных проводов не нормируется.
2.1.53. В крановых пролетах незащищенные изолированные провода следует прокладывать на высоте не менее 2,5 м от уровня площадки тележки крана (если площадка расположена выше настила моста крана) или от настила моста крана (если настил расположен выше площадки тележки). Если это невозможно, то должны быть выполнены защитные устройства для предохранения персонала, находящегося на тележке и мосту крана, от случайного прикосновения к проводам. Защитное устройство должно быть установлено на всем протяжении проводов или на самом мосту крана в пределах расположения проводов.
2.1.54. Высота открытой прокладки защищенных изолированных проводов, кабелей, а также проводов и кабелей в трубах, коробах со степенью защиты не ниже IP20, в гибких металлических рукавах от уровня пола или площадки обслуживания не нормируется.
2.1.55. Если незащищенные изолированные провода пересекаются с незащищенными или защищенными изолированными проводами с расстоянием между проводами менее 10 мм, то в местах пересечения на каждый незащищенный провод должна быть наложена дополнительная изоляция.
2.1.56. При пересечении незащищенных и защищенных проводов и кабелей с трубопроводами расстояния между ними в свету должны быть не менее 50 мм, а с трубопроводами, содержащими горючие или легковоспламеняющиеся жидкости и газы, — не менее 100 мм. При расстоянии от проводов и кабелей до трубопроводов менее 250 мм провода и кабели должны быть дополнительно защищены от механических повреждений на длине не менее 250 мм в каждую сторону от трубопровода.
При пересечении с горячими трубопроводами провода и кабели должны быть защищены от воздействия высокой температуры или должны иметь соответствующее исполнение.
2.1.57. При параллельной прокладке расстояние от проводов и кабелей до трубопроводов должно быть не менее 100 мм, а до трубопроводов с горючими или легковоспламеняющимися жидкостями и газами — не менее 400 мм.
Провода и кабели, проложенные параллельно горячим трубопроводам, должны быть защищены от воздействия высокой температуры либо должны иметь соответствующее исполнение.
2.1.58. В местах прохода проводов и кабелей через стены, междуэтажные перекрытия или выхода их наружу необходимо обеспечивать возможность смены электропроводки. Для этого проход должен быть выполнен в трубе, коробе, проеме и т.п. С целью предотвращения проникновения и скопления воды и распространения пожара в местах прохода через стены, перекрытия или выхода наружу следует заделывать зазоры между проводами, кабелями и трубой (коробом, проемом и т.п.), а также резервные трубы (короба, проемы и т.п.) легко удаляемой массой из несгораемого материала. Заделка должна допускать замену, дополнительную прокладку новых проводов и кабелей и обеспечивать предел огнестойкости проема не менее предела огнестойкости стены (перекрытия).
2.1.59. При прокладке незащищенных проводов на изолирующих опорах провода должны быть дополнительно изолированы (например, изоляционной трубой) в местах проходов через стены или перекрытия. При проходе этих проводов из одного сухого или влажного помещения в другое сухое или влажное помещение все провода одной линии допускается прокладывать в одной изоляционной трубе.
При проходе проводов из сухого или влажного помещения в сырое, из одного сырого помещения в другое сырое или при выходе проводов из помещения наружу каждый провод должен прокладываться в отдельной изоляционной трубе. При выходе из сухого или влажного помещения в сырое или наружу здания соединения проводов должны выполняться в сухом или влажном помещении.
2.1.60. На лотках, опорных поверхностях, тросах, струнах, полосах и других несущих конструкциях допускается прокладывать провода и кабели вплотную один к другому пучками (группами) различной формы (например, круглой, прямоугольной в несколько слоев).
Провода и кабели каждого пучка должны быть скреплены между собой.
2.1.61. В коробах провода и кабели допускается прокладывать многослойно с упорядоченным и произвольным (россыпью) взаимным расположением. Сумма сечений проводов и кабелей, рассчитанных по их наружным диаметрам, включая изоляцию и наружные оболочки, не должна превышать: для глухих коробов — 35% сечения короба в свету; для коробов с открываемыми крышками — 40%.
2.1.62. Допустимые длительные токи на провода и кабели, проложенные пучками (группами) или многослойно, должны приниматься с учетом снижающих коэффициентов, учитывающих количество и расположение проводников (жил) в пучке, количество и взаимное расположение пучков (слоев), а также наличие ненагруженных проводников.
2.1.63. Трубы, короба и гибкие металлические рукава электропроводок должны прокладываться так, чтобы в них не могла скапливаться влага, в том числе от конденсации паров, содержащихся в воздухе.
2.1.64. В сухих непыльных помещениях, в которых отсутствуют пары и газы, отрицательно воздействующие на изоляцию и оболочку проводов и кабелей, допускается соединение труб, коробов и гибких металлических рукавов без уплотнения.
Соединение труб, коробов и гибких металлических рукавов между собой, а также с коробами, корпусами электрооборудования и т.п. должно быть выполнено:
- в помещениях, которые содержат пары или газы, отрицательно воздействующие на изоляцию или оболочки проводов и кабелей, в наружных установках и в местах, где возможно попадание в трубы, короба и рукава масла, воды или эмульсии, — с уплотнением; короба в этих случаях должны быть со сплошными стенками и с уплотненными сплошными крышками либо глухими, разъемные короба — с уплотнениями в местах разъема, а гибкие металлические рукава — герметичными;
- в пыльных помещениях — с уплотнением соединений и ответвлений труб, рукавов и коробов для защиты от пыли.
2.1.65. Соединение стальных труб и коробов, используемых в качестве заземляющих или нулевых защитных проводников, должно соответствовать требованиям, приведенным в настоящей главе и гл. 1.7.
Скрытые электропроводки внутри помещений
2.1.66. Скрытые электропроводки в трубах, коробах и гибких металлических рукавах должны быть выполнены с соблюдением требований, приведенных в 2.1.63–2.1.65, причем во всех случаях — с уплотнением. Короба скрытых электропроводок должны быть глухими.
2.1.67. Выполнение электропроводки в вентиляционных каналах и шахтах запрещается. Допускается пересечение этих каналов и шахт одиночными проводами и кабелями, заключенными в стальные трубы.
2.1.68. Прокладку проводов и кабелей за подвесными потолками следует выполнять в соответствии с требованиями настоящей главы и гл. 7.1.
Электропроводки в чердачных помещениях
2.1.69. В чердачных помещениях могут применяться следующие виды электропроводок:
- открытая;
- проводами и кабелями, проложенными в трубах, а также защищенными проводами и кабелями в оболочках из несгораемых или трудносгораемых материалов — на любой высоте;
- незащищенными изолированными одножильными проводами на роликах или изоляторах (в чердачных помещениях производственных зданий — только на изоляторах) — на высоте не менее 2,5 м; при высоте до проводов менее 2,5 м они должны быть защищены от прикосновения и механических повреждений;
- скрытая: в стенах и перекрытиях из несгораемых материалов — на любой высоте.
2.1.70. Открытые электропроводки в чердачных помещениях должны выполняться проводами и кабелями с медными жилами.
Провода и кабели с алюминиевыми жилами допускаются в чердачных помещениях: зданий с несгораемыми перекрытиями — при открытой прокладке их в стальных трубах или скрытой прокладке их в несгораемых стенах и перекрытиях; производственных зданий сельскохозяйственного назначения со сгораемыми перекрытиями — при открытой прокладке их в стальных трубах с исключением проникновения пыли внутрь труб и соединительных (ответвительных) коробок; при этом должны быть применены резьбовые соединения.
2.1.71. Соединение и ответвление медных или алюминиевых жил проводов и кабелей в чердачных помещениях должны осуществляться в металлических соединительных (ответвительных) коробках сваркой, опрессовкой или с применением сжимов, соответствующих материалу, сечению и количеству жил.
2.1.72. Электропроводка в чердачных помещениях, выполненная с применением стальных труб, должна отвечать также требованиям, приведенным в 2.1.63–2.1.65.
2.1.73. Ответвления от линий, проложенных в чердачных помещениях, к электроприемникам, установленным вне чердаков, допускаются при условии прокладки линий и ответвлений открыто в стальных трубах или скрыто в несгораемых стенах (перекрытиях).
2.1.74. Коммутационные аппараты в цепях светильников и других электроприемников, установленных непосредственно в чердачных помещениях, должны быть установлены вне этих помещений.
Наружные электропроводки
2.1.75. Незащищенные изолированные провода наружной электропроводки должны быть расположены или ограждены таким образом, чтобы они были недоступны для прикосновения с мест, где возможно частое пребывание людей (например, балкон, крыльцо).
От указанных мест эти провода, проложенные открыто по стенам, должны находиться на расстоянии не менее, м:
При горизонтальной прокладке:
- под балконом, крыльцом, а также над крышей промышленного здания — 2,5
- над окном — 0,5
- под балконом — 1,0
- под окном (от подоконника) — 1,0
При вертикальной прокладке до окна — 0,75
То же, но до балкона — 1,0
При подвеске проводов на опорах около зданий расстояния от проводов до балконов и окон должны быть не менее 1,5 м при максимальном отклонении проводов.
Наружная электропроводка по крышам жилых, общественных зданий и зрелищных предприятий не допускается, за исключением вводов в здания (предприятия) и ответвлений к этим вводам (см. 2.1.79).
Незащищенные изолированные провода наружной электропроводки в отношении прикосновения следует рассматривать как неизолированные.
2.1.76. Расстояния от проводов, пересекающих пожарные проезды и пути для перевозки грузов, до поверхности земли (дороги) в проезжей части должны быть не менее 6 м, в непроезжей части — не менее 3,5 м.
2.1.77. Расстояния между проводами должно быть: при пролете до 6 м — не менее 0,1 м, при пролете более 6 м — не менее 0,15 м. Расстояния от проводов до стен и опорных конструкций должны быть не менее 50 мм.
2.1.78. Прокладка проводов и кабелей наружной электропроводки в трубах, коробах и гибких металлических рукавах должна выполняться в соответствии с требованиями, приведенными в 2.1.63–2.1.65, причем во всех случаях с уплотнением. Прокладка проводов в стальных трубах и коробах в земле вне зданий не допускается.
2.1.79. Вводы в здания рекомендуется выполнять через стены в изоляционных трубах таким образом, чтобы вода не могла скапливаться в проходе и проникать внутрь здания.
Расстояние от проводов перед вводом и проводов ввода до поверхности земли должно быть не менее 2,75 м (см. также 2.4.37 и 2.4.56).
Расстояние между проводами у изоляторов ввода, а также от проводов до выступающих частей здания (свесы крыши и т.п.) должно быть не менее 0,2 м.
Вводы допускается выполнять через крыши в стальных трубах. При этом расстояние по вертикали от проводов ответвления к вводу и от проводов ввода до крыши должно быть не менее 2,5 м.
Для зданий небольшой высоты (торговые павильоны, киоски, здания контейнерного типа, передвижные будки, фургоны и т.п.), на крышах которых исключено пребывание людей, расстояние в свету от проводов ответвлений к вводу и проводов ввода до крыши допускается принимать не менее 0,5 м. При этом расстояние от проводов до поверхности земли должно быть не менее 2,75 м.
