Как почистить type c

Как почистить usb type c

Micro usb разъем

  • Пластиковую ненужную карточку.
  • «Липучку».
  • Обычной иголкой или булавкой. Преимущества — просто. Недостатки — легко можно что-нибудь своротить внутри. Особенно на современных Lightning — и USB тип C разъемах.
  • Сервис Apple Genius одноименной компании рекомендует идущую в комплекте скрепку для извлечения SIM-карт. Она очень тонкая и удобная. На мой взгляд почти не отличается от обычной иголки, особенно если последнюю использовать осторожно.
  • Ультразвук или воздух. Абсолютно безопасно, но очень хлопотно. Впрочем, если у пользователя есть доступ к источнику сжатого воздуха, причем компактному, способному проникнуть внутрь разъема — пожалуйста. Почему бы и нет.

Источник: http://www. repairphone. ru/28/09/2019/%D0%BA%D0%B0%D0%BA-%D0%BF%D0%BE%D1%87%D0%B8%D1%81%D1%82%D0%B8%D1%82%D1%8C-usb-%D1%80%D0%B0%D0%B7%D1%8A%D0%B5%D0%BC-%D1%81%D0%B0%D0%BC%D0%BE%D1%81%D1%82%D0%BE%D1%8F%D1%82%D0%B5%D0%BB%D1%8C%D0%BD%D0%BE/

Источник: http://sesaga. ru/sposob-ustraneniya-ploxogo-kontakta-usb-razema-planshetnogo-kompyutera-s-periferijnymi-ustrojstvami. html

Как почистить печатающую головку принтеров Brother

Как почистить разъём/вход ТАЙП СИ?

Быстрая передача данных и подзарядка оборудования возможна только при исправном кабеле и гнездах. На эти моменты следует сразу обратить внимание после покупки, оценив состояние контактов и протестировав устройство. Сегодня на большинстве типов техники используется кабель USB TYPE C, его наличие обеспечивает бесперебойное проведение всех необходимых процедур. При наличии такого входа оборудование можно заряжать и передавать данные с приличной скоростью.

Иногда возникают неполадки, из-за которых страдает работа устройства. К одним из самых распространенных относится загрязнение входа или разъема, особенно при длительной эксплуатации техники. В этой статье мы расскажем о принципах обслуживания на примере ТАЙП СИ – что делать, если обнаружили грязь на контактах и как ее почистить.

Разъём/вход ТАЙП СИ

Сжатый воздух

Это самый оптимальный вариант, единственный недостаток – необходимость покупки дополнительного оборудования. Потребуется специальный баллончик для чистки и шланг с тонким наконечником, который и обеспечит необходимое давление струи. Такой способ обычно используется в профессиональных мастерских, но так можно работать и дома.

Особенности работы для чистки ТАЙП СИ:

  • для удаления сильных загрязнений используем только полностью заправленный баллон;
  • не стоит слишком близко подносить наконечник инструмента к разъему или ко входу;
  • струю воздуха следует направлять под углом, это обеспечит наиболее эффективное удаление грязи;
  • при необходимости процедуру можно повторить несколько раз до полной очистки контактов ТАЙП СИ.

Зубочистка

Это более простой способ, но и здесь есть свои сложности. Для чистки входа или разъема нужен определенный опыт, чтобы ничего не повредить. Если давить слишком сильно, можно деформировать контакт, что в дальнейшем обеспечит проблемы. Для обслуживания потребуется мягкая зубочистка, которая должна быть сухой. Качественное удаление засорений обеспечит только заостренная верхушка инструмента.

Зубочистка подойдет для обслуживания входа или разъема ТАЙП СИ с небольшим количеством грязи. С ее помощью практически невозможно удалить застарелые отложения, здесь есть риск что-нибудь сломать. В этом случае лучше отнести устройство или кабель в профессиональную мастерскую. С учетом стоимости шнура, его проще заменить на новый.

Разъём/вход ТАЙП СИ

Зубная щетка

Этот способ – аналог предыдущей чистке ТАЙП СИ и здесь есть некоторые особенности:

  • для чистки лучше использовать инструмент со щетиной средней жесткости;
  • ворс должен быть обязательно сухим, наличие даже небольшого количества влаги недопустимо;
  • щеткой нельзя удалить окись, которая образовалась на контактах, здесь потребуется профессиональная чистка;
  • такой вариант подходит для профилактики, которую можно проводить время от времени;
  • если планируете постоянно работать по такой методике, заведите для данных процедур отдельную щетку.

Изопропиловый спирт

Этот вариант подходит для тех случаев, если внутрь разъема ТАЙП СИ попала жидкость. Спирт просто ее разбавит, удалить его можно при помощи сжатого воздуха. Не стоит использовать слишком много средства, поскольку его попадание внутрь может негативно сказаться на самом устройстве. Достаточно одной капли, при необходимости процедуру можно повторить. Спирт лучше оставить на 1-2 минуты, после чего и удалить, оценив эффективность очистки.

Старайтесь следить за состоянием контактов ТАЙП СИ и периодически проводить их чистку. Это обеспечит быструю зарядку и бесперебойную передачу данных при подсоединении оборудования.

Безопасные способы очистки гнезда зарядки телефона

В гнездо для зарядки смартфона может попасть грязь (даже у самого аккуратного пользователя). Результатом станет нарушение процесса зарядки – пропадет контакт, перестанет плотно вставляться ответная часть коннектора и т.п. Проблему могут решить в сервисном центре, но есть смысл попробовать избавиться от загрязнения самостоятельно – это несложно.

Эффективные методы очистки зарядного гнезда

Почистить разъем для зарядки можно одним из трех способов:

  • механический;
  • химический;
  • комбинированный.

Наиболее безопасный механический способ очистки гнезда – продуть разъем сжатым воздухом. Такой путь подойдет даже для небольших разъемов – miniUSB, microUSB, USB type С и других. Баллончик со сжатым воздухом можно купить в магазинах электронных компонентов или в интернет-магазинах. В комплекте идет тонкая трубочка, с помощью которой струю воздуха можно направить в любое место. Недостаток этого метода в том, что с его помощью можно удалить лишь механические загрязнения, не схватившиеся с внутренней поверхностью коннектора достаточно прочно. Так можно выдуть скопившуюся пыль, но не хорошо застрявший внутри твердый предмет.

Безопасные способы очистки гнезда зарядки телефона

Если продувка сжатым воздухом не поможет, можно воспользоваться заточенной спичкой или зубочисткой. Желательно направить внутрь коннектора яркий свет от какого-нибудь источника (настольной лампы, фонаря и т.п.). В этом случае есть шанс увидеть, где расположены загрязнения. Манипуляции будут направленными, а значит, более эффективными.

Безопасные способы очистки гнезда зарядки телефона

Иголкой или другим заточенным металлическим предметом лучше не пользоваться. Велика вероятность повредить внутреннее устройство гнезда.

Еще один механический метод – применение зубной щетки. Оптимально использовать щетку с ворсом средней жесткости. Ворсинки должны быть сухими (наличие даже малого количества влаги крайне нежелательно). Еще лучше, если имеется набор антистатических щеток.

Безопасные способы очистки гнезда зарядки телефона

В случае попадания жидкости внутрь гнезда, можно попробовать химический способ. Наиболее подходящий реагент для этого – изопропиловый спирт. C помощью пипетки надо залить одну-две капли жидкости внутрь гнезда, подождать пару секунд, а потом слить сметь спирта и нештатной жидкости. Эту процедуру можно проделать несколько раз – с каждым шагом жидкости внутри телефона будет оставаться все меньше. Вместо изопропилового спирта можно использовать и обычный этиловый спирт (лучше медицинский – он чище).

Органические растворители (ацетон, дихлорэтан и т.п.) применять не стоит. Они могут растворять пластиковые детали разъема или корпус телефона.

С наиболее прочными загрязнениями придется бороться комбинированным методом. Для этого надо:

  • найти безворсовую ткань;
  • заточить спичку или зубочистку;
  • намотать ткань на заостренный кончик;
  • смочить спиртом тканевый рулончик;
  • очистить внутреннюю поверхность коннектора.

Ватную палочку использовать не стоит по двум причинам:

  1. Ее размеры велики, она сможет пролезть, пожалуй, только в разъем USB A.
  2. Вата может оставить ворсинки внутри коннектора.

Спирт размягчит грязь, а зубочистка удалит ее из внутреннего пространства. Возможно, процедуру придется повторить несколько раз. После любой очистки, включая механическую, нелишним будет продуть гнездо сжатым воздухом. Это удалит остатки твердых загрязнений и просушит внутреннее пространство от спирта.

Что не рекомендуется делать при чистке

Выше сказано, что для того, чтобы прочистить разъем питания, не стоит применять металлические предметы. Также не надо использовать деревянные предметы больших размеров, с трудом входящие в разъем – можно развальцевать направляющую так, что коннектор от зарядного устройства перестанет входить в требуемом положении. Деформацию конструкции гнезда могут вызвать и излишние усилия во время работы.

Ни в коем случае нельзя применять абразивные материалы!

Если разъем окислился, не надо применять щелочные и кислотные растворы для его очистки. Первые могут вместе со слоем оксидов и гидроксидов растворить и контактные площадки. Вторые могут сами образовать непроводящий слой, в результате контакт при зарядке нарушится.

Для наглядности видео.

Что делать если после процедуры телефон перестал заряжаться

Случается так, что после казалось бы удачной попытки очистки телефон совсем перестал заряжаться. В большинстве случаев это означает повреждение внутренней части разъема:

  • деформация сопрягаемых поверхностей коннектора (в результате ответная часть перестает плотно входить в разъем и контактные площадки обеих частей перестают совпадать);
  • повреждение контактных площадок, включая создания условий для короткого замыкания при попытке подключить питание от внешнего источника.

В обоих случаях вероятность успешного восстановления работоспособности телефона в домашних условиях минимальна. Надо обращаться к специалистам.

Чем почистить разъем USB-C в телефоне? ⁠ ⁠

В разъем на телефоне что-то попало, и теперь шнур зарядки не вставляется до конца. Чем его можно прочистить, этот глубокий тонкий колодец? Я даже вижу эту грязь на дне разъема, ответная часть её втоптала в самое донышко. Зубочистка не достает.

8K постов 12.1K подписчик

Правила сообщества

Посты с процессом ремонта создавайте в родительском сообществе pikabu.ru/community/remont.

В этом сообществе, можно выкладывать посты с просьбами о помощи в ремонте электро-техники. Цифровой, бытовой и т.п., а про ремонт картин, квартир, ванн и унитазов, писать в других сообществах 🙂

Требования к оформлению постов:

1. Максимально полное наименование устройства.

2. Какие условия привели к поломке, если таковые известны.

3. Что уже делали с устройством.

4. Какое имеется оборудование.

5. Ну и соответственно, уровень знаний.

Не надо ничего металлическое в разъемы пихать. Не коротнёте так расцарапаете. Тонко подрезанная зубочистка, подрезанная пластиковая стяжка. И зубная щётка. (Зубную щётку прям рекомендую. Ещё ей хорошо чистить сетку динамика). Естественно без супер усилий. Аккуратно. Нежно. Выверенно. Как с женой)

Ну иголку/булавку возьми, хуле

ТС, в итоге удалось почистить разъём?

Игла инсулинового шприца. О твердую поверхность тупится, при этом острие загибается в крючок и им очень аккуратно вынимается говно

Всю жизнь резистором на 0,25 Вт чистил. Советским.

Иллюстрация к комментарию

Иллюстрация к комментарию

почистить толком не смогла,купила новую зарядку, прям в магазине мерила какая зайдет. то есть шнур, теперь норм.

Тем, чем вынимаешь СИМ-карту.

Иллюстрация к комментарию

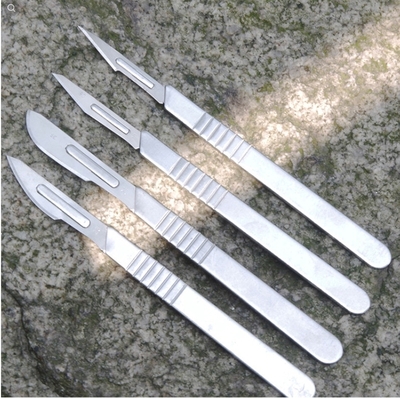

Скальпель или нож вот такого типа. На али позиционируется, как нож для резки по дереву. Пролазит и в Type-C и в MicroUSB.

Иллюстрация к комментарию

Иллюстрация к комментарию

Очень тонкий пинцет или иголочка лучше всего.

Замена стекла Meizu 16 th. Неправильный безрамочник⁠ ⁠

Сегодня будет пост для всех любителей тонких рамок. Потому что я покажу чем они для вас обернутся. А поможет мне в этом Meizu 16th. Самый хрустящий телефон)

Замена стекла Meizu 16 th. Неправильный безрамочник Телефон, Рукожоп, Смартфон, Мобильные телефоны, Ремонт телефона, Ремонт техники, Meizu, Замена стекла, Переклейка, Длиннопост

Вообще Meizu хороший пример того, что даже имея крутые и самобытные телефоны компания все равно может разориться и превратиться из технологического гиганта в компанию, о чьих флагманах уже никто не знает.

С самого начала 2010-х годов китайцы начали понемногу захватывать рынок и meizu была в их числе. Красивые трубки, очень крутые экраны и интересная прошивка со своими крутыми функциями. Но все понимали, что с этой компанией что то не так. Пока Xiaomi трубила изо всех щелей и закидывала рынок одуревшим количеством одного и того же телефона за копейки, meizu выпускала один телефон в год и совершенно никак не рекламировалась. Итог известен. Все просто путали meizu и xiaomi и покупали последние, потому что они были дешевле. Хотя это совершенно разные аппараты и Meizu по всем фронтам, кроме цены и рекламы выигрывала у Xiaomi. Но рыночек порешал)

А на столе у меня потерпевший китаец после падения на стекло алмазного диска.

Замена стекла Meizu 16 th. Неправильный безрамочник Телефон, Рукожоп, Смартфон, Мобильные телефоны, Ремонт телефона, Ремонт техники, Meizu, Замена стекла, Переклейка, Длиннопост

Замена стекла Meizu 16 th. Неправильный безрамочник Телефон, Рукожоп, Смартфон, Мобильные телефоны, Ремонт телефона, Ремонт техники, Meizu, Замена стекла, Переклейка, Длиннопост

Изображение показывает без дефектов, а значит заменить можно только стекло.

Разбираем аппарат и вынимаем дисплей из рамы.

Замена стекла Meizu 16 th. Неправильный безрамочник Телефон, Рукожоп, Смартфон, Мобильные телефоны, Ремонт телефона, Ремонт техники, Meizu, Замена стекла, Переклейка, Длиннопост

И вот тут хочу прояснить главную проблему почему всю 16 серию не приносят на переклей. Потому что инженеры Meizu раскурились китайской травы и выкатили настолько тонкие рамки, что матрица умирает сразу же при падении, либо отслаивается тачскрин и перестает реагировать на нажатие определенная область на экране, а все из за тонких рамок.

Вот для сравнения слева Honor 30, справа Meizu 16.

Замена стекла Meizu 16 th. Неправильный безрамочник Телефон, Рукожоп, Смартфон, Мобильные телефоны, Ремонт телефона, Ремонт техники, Meizu, Замена стекла, Переклейка, Длиннопост

При этом honor 30 имеет пластиковую окантовку на дисплее, что ещё лучше глушит удар. А в Meizu стекло прилегает напрямую к стальной раме. От чего любой удар по корпусу отправляет дисплей в мир иной. А его замена стоит дороже бу аппарата раза в 2. Поэтому проще купить новый телефон чем чинить старый. Так что жалобы на рамки А50 или Poco M3 не оправданы, потому что выживают эти экраны явно чаще чем экраны от мейзу. При этом мейзу уже не в первый раз делает такие рамки по бокам. И о проблеме низкой выживаемости знают, но дизайн для них важнее)

Нам повезло что удар был сверху где рамки толстые и матрица не пострадала.

Заводим струну с угла струну и срезаем битое стекло.

Замена стекла Meizu 16 th. Неправильный безрамочник Телефон, Рукожоп, Смартфон, Мобильные телефоны, Ремонт телефона, Ремонт техники, Meizu, Замена стекла, Переклейка, Длиннопост

Затем чистим и проверяем на работоспособность.

Замена стекла Meizu 16 th. Неправильный безрамочник Телефон, Рукожоп, Смартфон, Мобильные телефоны, Ремонт телефона, Ремонт техники, Meizu, Замена стекла, Переклейка, Длиннопост

Телефон 2018 года выпуска и ни одного выгара. Удивительно)

Отправляем склеиваться матрицу с новым стеклом в вакуумный пресс, а пока нанесем на раму тонким слоем дорогущий термоклей.

Замена стекла Meizu 16 th. Неправильный безрамочник Телефон, Рукожоп, Смартфон, Мобильные телефоны, Ремонт телефона, Ремонт техники, Meizu, Замена стекла, Переклейка, Длиннопост

Собираем все в обратном порядке и проверяем готовый аппарат.

Замена стекла Meizu 16 th. Неправильный безрамочник Телефон, Рукожоп, Смартфон, Мобильные телефоны, Ремонт телефона, Ремонт техники, Meizu, Замена стекла, Переклейка, Длиннопост

Замена стекла Meizu 16 th. Неправильный безрамочник Телефон, Рукожоп, Смартфон, Мобильные телефоны, Ремонт телефона, Ремонт техники, Meizu, Замена стекла, Переклейка, Длиннопост

Супер, ну и про олеофоб не забудем)

Замена стекла Meizu 16 th. Неправильный безрамочник Телефон, Рукожоп, Смартфон, Мобильные телефоны, Ремонт телефона, Ремонт техники, Meizu, Замена стекла, Переклейка, Длиннопост

Кайф, телефон как новый.

По цене вышло 4000р

Всем удачных ремонтов.

Интересные посты для ликбеза:

Приглашаю всех желающих в комменты для совместного веселья)

А тем, кто напишет, что пост реклама — пришлю мемы из шоу «Кондитер» с канала пятница.

Замена стекла Meizu 16 th. Неправильный безрамочник Телефон, Рукожоп, Смартфон, Мобильные телефоны, Ремонт телефона, Ремонт техники, Meizu, Замена стекла, Переклейка, Длиннопост

Замена стекла Honor 50. Больше не бюджетка)⁠ ⁠

Сегодня мы будем менять стекло на Honor 50. Самый средний телефон на рынке)

Гнутик из коммунистического Китая, который так и просит обратить на него внимание.

Замена стекла Honor 50. Больше не бюджетка) Телефон, Рукожоп, Мобильные телефоны, Ремонт телефона, Huawei, Honor, Замена стекла, Переклейка, Длиннопост, Honor 50

Huawei переживает не лучшие времена, потому что подвернулась под руку американского катка, который лишил телефоны кампании google сервисов. И покупают эти трубки теперь в основном на внутреннем рынке Китая. Но рисовые воины сделали финт ушами и сделали линейку Honor отдельным брендом, на котором все гугл сервисы вернули и продвигают очень успешно эти трубки на нашем рынке, а мы и не против)

Гнуть экраны Honor начал ещё с 30 серии, в которую начали ставить амолед экраны, за счет чего ценник вырос до среднебюджетного сегмента и интереса к хонорам поубавилось в нашей стране. Про 40 серию забыли и выкатили сразу 50, потому что больше — лучше).

На собственный процессор Kirin Huawei забила болт, поэтому эта серия вышла на старом, но надежном snapdragon 778G. Пока все ставили 888 на котором перегревались и троттлили все телефоны кроме Asus, потому охлаждения для этого процессора должно быть размером с холодильник)

В итоге получаем гнутый дисплей 120 герц, крутые камеры, быстрая зарядка, весьма производительный процессор, очень красивый дизайн и большой акб. И это за 30-35к деревянных славянский рупий. Достойная рабочая лошадка за достойную цену.

А на столе у меня очередной потерпевший в бою с гравитацией из этой же серии.

Замена стекла Honor 50. Больше не бюджетка) Телефон, Рукожоп, Мобильные телефоны, Ремонт телефона, Huawei, Honor, Замена стекла, Переклейка, Длиннопост, Honor 50

Ля какой красивый)

Замена стекла Honor 50. Больше не бюджетка) Телефон, Рукожоп, Мобильные телефоны, Ремонт телефона, Huawei, Honor, Замена стекла, Переклейка, Длиннопост, Honor 50

Но нам эту красоту надо снимать. Иначе до дисплея не добраться)

Как обычно крышка помимо двухстороннего скотча приклеена на герметик . В Китае он бесплатный и льют его везде)

Замена стекла Honor 50. Больше не бюджетка) Телефон, Рукожоп, Мобильные телефоны, Ремонт телефона, Huawei, Honor, Замена стекла, Переклейка, Длиннопост, Honor 50

Акб на быстросъемных стикерах. Храни господь человека, который придумал эту технологию)

На акб 2 шлейфа для балансировки во время быстрой зарядки.

Замена стекла Honor 50. Больше не бюджетка) Телефон, Рукожоп, Мобильные телефоны, Ремонт телефона, Huawei, Honor, Замена стекла, Переклейка, Длиннопост, Honor 50

Снимаем все, что может помешать и начинаем срезать стекло.

По периметру куча герметика. Одно неловкое движение струной и разорвем поляр или передавим матрицу, после чего половина дисплея перестанет показывать, а нам этого не надо.

В первый раз когда я взялся за эту модель у меня расслоился дисплей от неправильно подобранной жидкости. Поэтому пришлось бежать за новым дисплеем и ставить клиенту за свой счет. Но такое бывает редко. Но иногда так метко, что можно и на 20к в минус уйти)

Разбиваем углы и заводим струну с угла.

Замена стекла Honor 50. Больше не бюджетка) Телефон, Рукожоп, Мобильные телефоны, Ремонт телефона, Huawei, Honor, Замена стекла, Переклейка, Длиннопост, Honor 50

И срезаем разбитое стекло

Замена стекла Honor 50. Больше не бюджетка) Телефон, Рукожоп, Мобильные телефоны, Ремонт телефона, Huawei, Honor, Замена стекла, Переклейка, Длиннопост, Honor 50

Затем выклеиваем матрицу из рамы.

Единственный вопрос, к этому телефону — расположение сканера. Он очень низко расположен и пальцу не совсем удобно тянуться до него. Но может китайцам с короткими пальцами норм)

Замена стекла Honor 50. Больше не бюджетка) Телефон, Рукожоп, Мобильные телефоны, Ремонт телефона, Huawei, Honor, Замена стекла, Переклейка, Длиннопост, Honor 50

Чистим матрицу и проверяем как показывает изображение.

Замена стекла Honor 50. Больше не бюджетка) Телефон, Рукожоп, Мобильные телефоны, Ремонт телефона, Huawei, Honor, Замена стекла, Переклейка, Длиннопост, Honor 50

Отлично. Никаких пятен, полос. Значит все сделано правильно.

А вот для сравнения матрицы от samsung s8, Note 10 Plus и Honor 50. Все на очереди в вакуумный пресс)

Замена стекла Honor 50. Больше не бюджетка) Телефон, Рукожоп, Мобильные телефоны, Ремонт телефона, Huawei, Honor, Замена стекла, Переклейка, Длиннопост, Honor 50

Пора склеивать матрицу с новым стеклом.

Отправляем в вакуумный пресс, удаляем пузыри в барокамере и достаем готовый дисплей.

Замена стекла Honor 50. Больше не бюджетка) Телефон, Рукожоп, Мобильные телефоны, Ремонт телефона, Huawei, Honor, Замена стекла, Переклейка, Длиннопост, Honor 50

Идеал, ни единой пылинки.

Наносим на раму оригинальный 3м скотч и наносим по периметру дорогущий термоклей.

Замена стекла Honor 50. Больше не бюджетка) Телефон, Рукожоп, Мобильные телефоны, Ремонт телефона, Huawei, Honor, Замена стекла, Переклейка, Длиннопост, Honor 50

Собираем трубошлёп в обратном порядке и проверяем готовый результат.

Замена стекла Honor 50. Больше не бюджетка) Телефон, Рукожоп, Мобильные телефоны, Ремонт телефона, Huawei, Honor, Замена стекла, Переклейка, Длиннопост, Honor 50

Замена стекла Honor 50. Больше не бюджетка) Телефон, Рукожоп, Мобильные телефоны, Ремонт телефона, Huawei, Honor, Замена стекла, Переклейка, Длиннопост, Honor 50

Супер, ну и про олеофоб не забудем)

Замена стекла Honor 50. Больше не бюджетка) Телефон, Рукожоп, Мобильные телефоны, Ремонт телефона, Huawei, Honor, Замена стекла, Переклейка, Длиннопост, Honor 50

Кайф, аппарат как новый. Китаец снова в строю и возвращается в руки довольного владельца.

По цене вышло 6000р.

Всем удачных ремонтов.

Я в телеграме: @mountancore

Интересные посты для ликбеза:

Приглашаю всех желающих в комменты для совместного веселья)

А тем, кто напишет, что пост реклама — пришлю мемы с Якубовичем. Всем добра)

Замена стекла Honor 50. Больше не бюджетка) Телефон, Рукожоп, Мобильные телефоны, Ремонт телефона, Huawei, Honor, Замена стекла, Переклейка, Длиннопост, Honor 50

Замена стекла Iphone 13. Меньше челка, больше дырок)⁠ ⁠

Сегодня будем менять стекло на 13 серии, о которой все знают только то, что челка стала меньше размером)

Начиная с 12 серии стекло решили сделать более прочным, благодаря Ceramic Shield. Но раз я пишу этот пост — значит его все равно можно разбить. Поэтому каждый владелец битого айфона встает перед непростым выбором)

Замена стекла Iphone 13. Меньше челка, больше дырок) Ремонт телефона, Рукожоп, Телефон, Ремонт техники, Мобильные телефоны, Apple, iPhone 13, Замена стекла, Переклейка, Длиннопост

А все потому что цены на замену дисплея у официалов вот такие)

Замена стекла Iphone 13. Меньше челка, больше дырок) Ремонт телефона, Рукожоп, Телефон, Ремонт техники, Мобильные телефоны, Apple, iPhone 13, Замена стекла, Переклейка, Длиннопост

А сколько вышло у меня узнаете в конце поста. Да это беспощадный кликбейт, но вы в интернете не первый день, пора привыкнуть уже)

13 серия — это первая серия об которую споткнулись ремонтники и так и не нашли решение даже спустя год. Потому что при замене дисплея тру тон можно перенести только на 13 и 13 мини. На 13 про и про макс перенести тру тон до сих пор невозможно без официалов. А все потому что на прошках заблокирован дешифратор. Потому что обойдетесь, вот почему)

Если коротко, то в идеал можно заменить только стекло, потому что при замене дисплея отвалится часть функций. Такие дела)

А на столе у нас очередной потерпевший в бою с асфальтом)

Замена стекла Iphone 13. Меньше челка, больше дырок) Ремонт телефона, Рукожоп, Телефон, Ремонт техники, Мобильные телефоны, Apple, iPhone 13, Замена стекла, Переклейка, Длиннопост

Изображение без дефектов, а значит можно заменить только стекло.

Замена стекла Iphone 13. Меньше челка, больше дырок) Ремонт телефона, Рукожоп, Телефон, Ремонт техники, Мобильные телефоны, Apple, iPhone 13, Замена стекла, Переклейка, Длиннопост

А что ж разбился ваш хваленый айфон за такую гору бабла? Там же Ceramic Shield и все такое.

Я уже делал пост про замену стекла на 12 серии

Правда там я ничего не сказал про Ceramic Shield, поэтому стоит написать о нем в этом посте.

Для начала разберемся что такое этот ваш Ceramic Shield. По факту это стеклокерамика, которую мы уже видели в Xiaomi Mi mix и samsung s10+ в задних крышках, а так же в электрических плитах, но не в стеклах дисплея, потому что азиаты понятия не имели как стеклокерамику сделать полностью прозрачной. А яблочники смогли с помощью напильника и каких-то больно умных людей сделать то, чего китайцам и корейцам не удалось. Причем стекло стало реально прочнее предыдущих.

Если по-простому — то стеклокерамика это обычное закаленное стекло, которое ещё раз нагревают и кристаллизуют стекло с помощью химической реакции, делая его ещё прочнее. Такое стекло труднее бьется и меньше царапается.

Вот только какого хрена его все равно смогли разбить?

А потому что любое стекло разобьется с угла. И стеклокерамика не исключение. Посередине можете хоть молотком бить, но падение на угол не переживет даже самое прочное стекло. Никакие кристаллы выращенные в самом стекле не спасут.

Вот вам пост про то, как царапаются и бьются стекла на телефонах. Там подробнее расписал на этот счет.

Так что разбить можно все что угодно — главное желание и у владельца возможно желания не было, но асфальт решил иначе)

Пора закончить отступление, вернемся к аппарату)

12 и 13 серия славится тем, что дисплей хрен достанешь из корпуса, потому что проклейка там настолько дубовая, что можно и целый дисплей завалить, а тут у нас битый, ещё и с угла в районе шлейфа, поэтому придется попотеть. Одно неверное движение и пустим полосу.

Медленно выклеиваем низ дисплея.

Замена стекла Iphone 13. Меньше челка, больше дырок) Ремонт телефона, Рукожоп, Телефон, Ремонт техники, Мобильные телефоны, Apple, iPhone 13, Замена стекла, Переклейка, Длиннопост

И затем так же медленно вынимаем дисплей из корпуса оставляя целой влагозащитную проклейку.

Замена стекла Iphone 13. Меньше челка, больше дырок) Ремонт телефона, Рукожоп, Телефон, Ремонт техники, Мобильные телефоны, Apple, iPhone 13, Замена стекла, Переклейка, Длиннопост

Пора посмотреть что же сделали с челкой и за счет чего она стала меньше. Это нудятина для интересующихся, так что её можно пропустить. Если коротко — то объединили некоторые датчики и пересобрали распихав динамик сверху и датчик освещения снизу)

Замена стекла Iphone 13. Меньше челка, больше дырок) Ремонт телефона, Рукожоп, Телефон, Ремонт техники, Мобильные телефоны, Apple, iPhone 13, Замена стекла, Переклейка, Длиннопост

Инфракрасную камеру с проектором точек поменяли местами. На самом дисплее теперь нет слухового динамика, оставили только микрофон, датчик приближения и освещения. В датчике приближения раньше был и ик фонарь, но его перенесли в прожектор точек на сборке фронталки. Поэтому теперь замена верхнего шлейфа не приведет к отвалу фейса, отвалится только true tone, который привязан к датчику освещения. На старте продаж при замене дисплея отваливался фейс, но яблочники к удивлению всех починили фейс спустя 3 месяца своим же обновлением)

А ещё теперь датчик освещения светит в дырку на матрице и датчик приближения тоже можно было в такую же дырку запихнуть и сделать челку ещё на 5мм меньше, но купертиновцы решили что обойдетесь, иначе как потом 14 продать)

Замена стекла Iphone 13. Меньше челка, больше дырок) Ремонт телефона, Рукожоп, Телефон, Ремонт техники, Мобильные телефоны, Apple, iPhone 13, Замена стекла, Переклейка, Длиннопост

Резать стекло будем как и на 12 серии прямо в рамке. Заводим струну с угла между рамкой и дисплеем.

Замена стекла Iphone 13. Меньше челка, больше дырок) Ремонт телефона, Рукожоп, Телефон, Ремонт техники, Мобильные телефоны, Apple, iPhone 13, Замена стекла, Переклейка, Длиннопост

И срезаем старое стекло. Как видим, пленки как на 12 про макс нет и так на всей 13 серии)

Замена стекла Iphone 13. Меньше челка, больше дырок) Ремонт телефона, Рукожоп, Телефон, Ремонт техники, Мобильные телефоны, Apple, iPhone 13, Замена стекла, Переклейка, Длиннопост

Затем снимаем рамку с матрицы.

Замена стекла Iphone 13. Меньше челка, больше дырок) Ремонт телефона, Рукожоп, Телефон, Ремонт техники, Мобильные телефоны, Apple, iPhone 13, Замена стекла, Переклейка, Длиннопост

Чистим матрицу и проверяем на наличие дефектов.

Замена стекла Iphone 13. Меньше челка, больше дырок) Ремонт телефона, Рукожоп, Телефон, Ремонт техники, Мобильные телефоны, Apple, iPhone 13, Замена стекла, Переклейка, Длиннопост

Все отлично. Изображение в идеале.

А вот насколько тонкая матрица. Учитывая что половина толщины — это металлическая подложка. Представляете насколько тонкая сама матрица?)

Замена стекла Iphone 13. Меньше челка, больше дырок) Ремонт телефона, Рукожоп, Телефон, Ремонт техники, Мобильные телефоны, Apple, iPhone 13, Замена стекла, Переклейка, Длиннопост

Затем чистим матрицу от пылинок в антипылевой комнате и склеиваем с новым стеклом.

Замена стекла Iphone 13. Меньше челка, больше дырок) Ремонт телефона, Рукожоп, Телефон, Ремонт техники, Мобильные телефоны, Apple, iPhone 13, Замена стекла, Переклейка, Длиннопост

Замена стекла Iphone 13. Меньше челка, больше дырок) Ремонт телефона, Рукожоп, Телефон, Ремонт техники, Мобильные телефоны, Apple, iPhone 13, Замена стекла, Переклейка, Длиннопост

Идеал. Ни единой пылинки.

А вот как раз та дырка датчика освещения прямо под глазками фейса)

Замена стекла Iphone 13. Меньше челка, больше дырок) Ремонт телефона, Рукожоп, Телефон, Ремонт техники, Мобильные телефоны, Apple, iPhone 13, Замена стекла, Переклейка, Длиннопост

Затем достаем новую рамку для 13 модели.

Замена стекла Iphone 13. Меньше челка, больше дырок) Ремонт телефона, Рукожоп, Телефон, Ремонт техники, Мобильные телефоны, Apple, iPhone 13, Замена стекла, Переклейка, Длиннопост

И наносим тонким слоем дорогущий термоклей.

Замена стекла Iphone 13. Меньше челка, больше дырок) Ремонт телефона, Рукожоп, Телефон, Ремонт техники, Мобильные телефоны, Apple, iPhone 13, Замена стекла, Переклейка, Длиннопост

Затем помещаем в специальный магнитный пресс для склейки рамки и склеиваем дисплей с новой рамкой..

Замена стекла Iphone 13. Меньше челка, больше дырок) Ремонт телефона, Рукожоп, Телефон, Ремонт техники, Мобильные телефоны, Apple, iPhone 13, Замена стекла, Переклейка, Длиннопост

Затем достаем готовый дисплей и собираем вундервафлю обратно.

Замена стекла Iphone 13. Меньше челка, больше дырок) Ремонт телефона, Рукожоп, Телефон, Ремонт техники, Мобильные телефоны, Apple, iPhone 13, Замена стекла, Переклейка, Длиннопост

Замена стекла Iphone 13. Меньше челка, больше дырок) Ремонт телефона, Рукожоп, Телефон, Ремонт техники, Мобильные телефоны, Apple, iPhone 13, Замена стекла, Переклейка, Длиннопост

Огонь, а что с олеофобом?

Замена стекла Iphone 13. Меньше челка, больше дырок) Ремонт телефона, Рукожоп, Телефон, Ремонт техники, Мобильные телефоны, Apple, iPhone 13, Замена стекла, Переклейка, Длиннопост

Идеал. Можно выдавать довольному владельцу который сэкономил половину стоимости замены дисплея.

Все вместе вышло 12000р

Всем удачных ремонтов.

Я в телеграме: @mountancore

Интересные посты для ликбеза:

Приглашаю всех желающих в комменты для совместного веселья)

А тем, кто напишет, что пост реклама — пришлю мемы с Джеймсом Макэвоем. Только он способен передать мои эмоции от недавних новостей. Всем добра)

Замена стекла Iphone 13. Меньше челка, больше дырок) Ремонт телефона, Рукожоп, Телефон, Ремонт техники, Мобильные телефоны, Apple, iPhone 13, Замена стекла, Переклейка, Длиннопост

Xiaomi Mi MIX 4 — фотографии материнской платы⁠ ⁠

Ссылка на скачивание в оригинальном размере без сжатия — DOWNLOAD

PS: Если кто то не может найти схему, биос, boardview — можете написать мне в Телеграм @DeviceDB_xyz https://t.me/DeviceDB_xyz, посмотрю по своей базе

Xiaomi Mi MIX 4 - фотографии материнской платы Xiaomi, Ремонт телефона, Ремонт техники, Материнская плата, Мобильные телефоны, Фотография, HD

Xiaomi Mi MIX 4 - фотографии материнской платы Xiaomi, Ремонт телефона, Ремонт техники, Материнская плата, Мобильные телефоны, Фотография, HD

Замена стекла Samsung Galaxy A50. Самая легкая серия⁠ ⁠

Сегодня речь пойдет о серии, которая принесла много бабла корейцам, хотя сами корейцы просто купили готовое решение и чуть подшаманили с дизайном. Samsung Galaxy a50.

Замена стекла Samsung Galaxy A50. Самая легкая серия Телефон, Ремонт телефона, Рукожоп, Ремонт техники, Мобильные телефоны, Samsung, Samsung A50, Замена стекла, Переклейка, Видео, YouTube, Видео ВК, Длиннопост

Как мы уже знаем по предыдущим постам — никто из производителей телефонов не парится над бюджетками. А Xiaomi не парится даже над флагманами. Но сейчас не об этом)

Выкатили A50 в 2019 году вместе с A20 и A30 и позиционировали их как первые бюджетные безрамочники. Хотя эти трубки мало чем отличались внутрянкой от того же A9 выпущенного на месяц раньше. Но у А9 были огромнейшие рамки, поэтому про него благополучно забыли и побежали за бюджетками с рамками поменьше)

Завезли туда и подэкранный сканер и аккумулятор в половину телефона, и железо вполне вменяемое. Наклепали кучу моделей с разными буквами и окончательно запутали потребителя в выборе нужного аппарата. Но этим корейцы занимались и раньше)

И поначалу владельцы новой А серии радовались покупке, пока не сталкивались с кучей проблем.

Первое: из-за тонких рамок при падении дислеи тухли полностью, потому что матрица издавала звонкий хруст, при этом стекло оставалось целым. А замена дисплея была в половину стоимости телефона. И вот вы заменили дисплей за много денег и продолжили пользоваться телефоном дальше. Но не тут то было, ведь этот дорогущий амолед ещё и выгорал со скоростью света, потому что самсунг забила болт на защиту от выгораний, а на оставшиеся деньги положила болт и на ШИМ)

Что такое ШИМ расписывал здесь:

А так же была куча проблем с межплатным шлейфом, из-за чего телефон после падения выдавал вместо изображения — поломанный телевизор. Отвал процессора и трещины в межплатных слоях, которые приводили к тому, что отваливался один из микрофонов. Короче веселья было много, но трубка стоила 20к на старте, логично что там сэкономили на всем. При этом телефонов купили так много, что бабок хватило на исправление ошибок в последующих аппаратах, но не всех)

Ну а ко мне приехал потерпевший из другого города, которому повезло больше остальных.

Замена стекла Samsung Galaxy A50. Самая легкая серия Телефон, Ремонт телефона, Рукожоп, Ремонт техники, Мобильные телефоны, Samsung, Samsung A50, Замена стекла, Переклейка, Видео, YouTube, Видео ВК, Длиннопост

Замена стекла Samsung Galaxy A50. Самая легкая серия Телефон, Ремонт телефона, Рукожоп, Ремонт техники, Мобильные телефоны, Samsung, Samsung A50, Замена стекла, Переклейка, Видео, YouTube, Видео ВК, Длиннопост

Изображение без дефектов, а значит можно заменить только стекло, чем мы и займемся.

В комменты под предыдущими постами мне пришло несколько сообщений с просьбой показать как я клею именно эту модель. Якобы говорят что это «Ад для переклейщика».

Мне стало интересно откуда растут ноги у такого убеждения и я нашел видео Mobileservice365, которое называется «SAMSUNG A50 (A505F) — Худший кошмар для переклейщика. Замена стекла».

В видео Mobileservice365 долго ковыряет такую же модель, смотрел я конечно с интересом, потому что ту же модель я выклеиваю за минуту. И считаю А серию 19 года — самыми простыми аппаратами в переклейке и совершенно не разделяю мнение Ильи из MS365 по данному вопросу. По сравнению с P40 Pro или Mi 11 Ultra, а50 даже рядом не стоит по сложности. Поэтому заголовок в видео Ильи не больше чем кликбейт, за что осуждать его не стоит тк это стандартный формат ведения канала на ютубе.

А вот и видео как я выклеиваю дисплей из рамы. Видео без ускорений. На все минута времени.

А затем видео как я режу данную модель, тут времени чуть больше. Целых 2 минуты, половину из которых я потратил чтобы сходить за скотчем)

По-моему ничего сложного. Но если не знать что делать и как, то конечно провозишься столько же, сколько и MS365. Либо вообще убьешь матрицу. Вопросов к Илье всегда было много и не только у меня. Но как ему вести дела решать не мне. Я могу только показать как делаю сам, а вы уже сами увидите в чем разница.

Затем чистим от остатков клея и герметика на шлейфе. Склеиваем с новый стеклом в вакуумном прессе и проверяем результат.

Замена стекла Samsung Galaxy A50. Самая легкая серия Телефон, Ремонт телефона, Рукожоп, Ремонт техники, Мобильные телефоны, Samsung, Samsung A50, Замена стекла, Переклейка, Видео, YouTube, Видео ВК, Длиннопост

Затем наносим по периметру дорогущий термоклей. Куда же без него)

Замена стекла Samsung Galaxy A50. Самая легкая серия Телефон, Ремонт телефона, Рукожоп, Ремонт техники, Мобильные телефоны, Samsung, Samsung A50, Замена стекла, Переклейка, Видео, YouTube, Видео ВК, Длиннопост

А вот ещё одна подлость от корейцев. Оптический сканер отпечатка.

Замена стекла Samsung Galaxy A50. Самая легкая серия Телефон, Ремонт телефона, Рукожоп, Ремонт техники, Мобильные телефоны, Samsung, Samsung A50, Замена стекла, Переклейка, Видео, YouTube, Видео ВК, Длиннопост

Но подлость не в его наличии, а как раз наоборот. Если включить телефон без нижней платы или случайно отключить сам сканер, то функция разблокировки по отпечатку слетит и телефон потребует везти его к ОФИЦИАЛАМ на калибровку. Как вам такое хейтеры яблочников?)

Собираем все в обратном порядке и проверяем готовый аппарат.

Замена стекла Samsung Galaxy A50. Самая легкая серия Телефон, Ремонт телефона, Рукожоп, Ремонт техники, Мобильные телефоны, Samsung, Samsung A50, Замена стекла, Переклейка, Видео, YouTube, Видео ВК, Длиннопост

Замена стекла Samsung Galaxy A50. Самая легкая серия Телефон, Ремонт телефона, Рукожоп, Ремонт техники, Мобильные телефоны, Samsung, Samsung A50, Замена стекла, Переклейка, Видео, YouTube, Видео ВК, Длиннопост

Ну и проверку олеофоба по традиции не забудем)

Замена стекла Samsung Galaxy A50. Самая легкая серия Телефон, Ремонт телефона, Рукожоп, Ремонт техники, Мобильные телефоны, Samsung, Samsung A50, Замена стекла, Переклейка, Видео, YouTube, Видео ВК, Длиннопост

Идеал, возвращаем корейца откуда взяли.

А я пойду переклеивать очередного бойца.

По цене вышло 3000р.

Всем удачных ремонтов.

Я в телеграме: @mountancore

Интересные посты для ликбеза:

Приглашаю всех желающих в комменты для совместного веселья)

А тем, кто напишет, что пост реклама — пришлю мемы с Патриком из Губки Боба. Всем добра)

Ну и напоследок от меня патрик в адаптации от нетфликса)

Замена стекла Samsung Galaxy A50. Самая легкая серия Телефон, Ремонт телефона, Рукожоп, Ремонт техники, Мобильные телефоны, Samsung, Samsung A50, Замена стекла, Переклейка, Видео, YouTube, Видео ВК, Длиннопост

Ремонт Face id Iphone X. Восстановление после воды⁠ ⁠

Сегодня я расскажу как можно убить функцию фейса в айфоне неправильными действиями, а затем восстановить обратно, но не всегда)

Ремонт Face id Iphone X. Восстановление после воды Рукожоп, Телефон, Ремонт телефона, iPhone, iPhone X, Face ID, Apple, Мобильные телефоны, Ремонт техники, Смартфон, Гифка, Видео, Вертикальное видео, Длиннопост

Ну ладно, хватит спойлеров, начнем по порядку)

Face ID — это технология распознавания лица для разблокировки айфона.

Помимо того, что фейс банально удобнее отпечатка, он ещё и безопаснее. Шанс разблокировать ваш айфон по фейсу другого человека 1 к миллиону, а по отпечатку 1 к 50 тысячам. Разница в 20 раз!

Впервые функцию фейса нам показали в 2017 году, для этого пришлось запилить целый вырез сверху.

И за 5 лет челка из этого:

Ремонт Face id Iphone X. Восстановление после воды Рукожоп, Телефон, Ремонт телефона, iPhone, iPhone X, Face ID, Apple, Мобильные телефоны, Ремонт техники, Смартфон, Гифка, Видео, Вертикальное видео, Длиннопост

Превратилась в это:

Ремонт Face id Iphone X. Восстановление после воды Рукожоп, Телефон, Ремонт телефона, iPhone, iPhone X, Face ID, Apple, Мобильные телефоны, Ремонт техники, Смартфон, Гифка, Видео, Вертикальное видео, Длиннопост

Изменилось на первый взгляд многое, но конструктивно в фейсе ничего не поменялось.

Вот из чего состоит челка.

Ремонт Face id Iphone X. Восстановление после воды Рукожоп, Телефон, Ремонт телефона, iPhone, iPhone X, Face ID, Apple, Мобильные телефоны, Ремонт техники, Смартфон, Гифка, Видео, Вертикальное видео, Длиннопост

Слева направо: Инфракрасная камера/Датчик приближения/Инфракрасный фонарь/Датчик освещения/Динамик/Микрофон/Фронтальная камера/Прожектор точек.

Вот именно последний обычно и умирает, в основном от водички)

А работает фейс следующим образом:

1. Сначала flood illuminator(ик фонарь) подсвечивает ваше лицо.

2. Затем Dot projector(прожектор точек) выпускает инфракрасные лучи .

3. А уже в конце инфракрасная камера сканирует эти лучи .

И ваш телефон узнает вас лицо, как потерпевший на очной ставке)

Процесс по сути выглядит как 2 вспышки, но вы их не увидите, потому что они в инфракрасном спектре, который человеческий глаз не различает.

Вот как это выглядит это безобразие в ик спектре.

Ремонт Face id Iphone X. Восстановление после воды Рукожоп, Телефон, Ремонт телефона, iPhone, iPhone X, Face ID, Apple, Мобильные телефоны, Ремонт техники, Смартфон, Гифка, Видео, Вертикальное видео, Длиннопост

Я уже сказал про то, что умирает в основном прожектор точек и в основном от воды. Но сейчас набегут знатоки, которые будут рассказывать про то что айфон влагозащищен и вообще — «Я со своим телефоном плавал и ничего не было».

Для таких у меня припасено 2 поста на этот случай)

Разберем ремонт фейса как раз из такого случая. Iphone X, зашел по замене дисплея, аккумулятора и восстановлению фейса.

А вот и причина попадания водички, как вам такая влагозащита?)

Ремонт Face id Iphone X. Восстановление после воды Рукожоп, Телефон, Ремонт телефона, iPhone, iPhone X, Face ID, Apple, Мобильные телефоны, Ремонт техники, Смартфон, Гифка, Видео, Вертикальное видео, Длиннопост

Отвалилась рамка от дисплея и это проблема всех айфонов начиная с X и заканчивая 12-13 серией. Так сказать плата за безрамочность)

Ежу понятно что через такую щель даже маленькая капля убьет датчики фейса. Возможно взяли мокрыми руками. Потому что внутри ничего не сгнило, а значит телефону водных процедур не устраивали и это произошло по случайности. Но, как говорила черепаха из Кунг Фу панды: «Случайности не случайны»)

А вот и ошибка, которую выдает фейс. Она называется «выше/ниже». Потому что телефон просит то поднять, то опустить голову, потому что не может сфокусироваться. Портретный режим на фронталке тоже перестает работать и размывать фон. А на новых прошивках эта ошибка уже называется «неисправность камеры TrueDepth»

Ремонт Face id Iphone X. Восстановление после воды Рукожоп, Телефон, Ремонт телефона, iPhone, iPhone X, Face ID, Apple, Мобильные телефоны, Ремонт техники, Смартфон, Гифка, Видео, Вертикальное видео, Длиннопост

Все датчики и камеры достаточно герметично заклеены и защищены от попадания влаги. Почему же выходит из строя именно Dot projector?

Вся сборка фейса, кроме фронталки, привязана к процессору и заменить её нельзя. Поэтому если умирает фронталка и вам предлагают заменить всю сборку — бегите от такого сервиса и побыстрее, потому что фейс отвалится навсегда.

Нас интересует датчик справа. Это Прожектор точек.

Ремонт Face id Iphone X. Восстановление после воды Рукожоп, Телефон, Ремонт телефона, iPhone, iPhone X, Face ID, Apple, Мобильные телефоны, Ремонт техники, Смартфон, Гифка, Видео, Вертикальное видео, Длиннопост

Справа на призме 3 контакта, которые при попадании на них водички выводят из строя управляющую микросхему на сборке прожектора.

Ремонт Face id Iphone X. Восстановление после воды Рукожоп, Телефон, Ремонт телефона, iPhone, iPhone X, Face ID, Apple, Мобильные телефоны, Ремонт техники, Смартфон, Гифка, Видео, Вертикальное видео, Длиннопост

А вот как выглядит это безобразие в сборе. Очень хитрая линза, не менее хитро откалиброванная с завода под каждый аппарат.

Ремонт Face id Iphone X. Восстановление после воды Рукожоп, Телефон, Ремонт телефона, iPhone, iPhone X, Face ID, Apple, Мобильные телефоны, Ремонт техники, Смартфон, Гифка, Видео, Вертикальное видео, Длиннопост

При хитрость я не просто так сказал, сама железка на которой сидят все камеры имеет свой изгиб и если его нарушить, то калибровка собьется. И линза сидит на герметике под определенным наклоном. Собьешь хоть один параметр и фейса тебе не видать. Настроить потом все обратно будет очень сложно.

Пора начать восстановление. Подключаем шлейф дота к программатору и проверяем его.

Дот прожектор имеет 4 диода, которые кстати тоже привязаны к процессору и нам нужно поочередно включить их через программатор. Но, как видим, они не включаются, значит сама управляющая микросхема отошла в мир иной. Её и будем менять.

Ремонт Face id Iphone X. Восстановление после воды Рукожоп, Телефон, Ремонт телефона, iPhone, iPhone X, Face ID, Apple, Мобильные телефоны, Ремонт техники, Смартфон, Гифка, Видео, Вертикальное видео, Длиннопост

Считываем серийные номера со старого шлейфа и переносим на новый. Я использую программатор и шлейфа от JC. Есть ещё решения от qianli, i2c и luban. Но шлейфа от qianli переставали работать на новых IOS и у людей начал отваливаться фейс. i2c я не пользуюсь, а luban предлагает вообще управляющую микру на сборке менять самостоятельно, что увеличивает время работы. Поэтому пока самый оптимальный и рабочий вариант от JC. Его и возьмем.

На новом шлейфе микросхема, в нее и будем записывать серийный номер и ECID со старой сборки.

Ремонт Face id Iphone X. Восстановление после воды Рукожоп, Телефон, Ремонт телефона, iPhone, iPhone X, Face ID, Apple, Мобильные телефоны, Ремонт техники, Смартфон, Гифка, Видео, Вертикальное видео, Длиннопост

И да, у меня 3 одинаковых прогера на разных прошивках, потому что JC пошла по пути эппла и запретила записывать на новых прошивках старые шлейфа. А то, сколько у меня этих шлейфов на складе их это особо не волнует)

Ремонт Face id Iphone X. Восстановление после воды Рукожоп, Телефон, Ремонт телефона, iPhone, iPhone X, Face ID, Apple, Мобильные телефоны, Ремонт техники, Смартфон, Гифка, Видео, Вертикальное видео, Длиннопост

Для начала фиксируем старое положение сборки относительно призмы с помощью калибратора. Чтобы поставить потом на место без мучений. Одна доля миллиметра влево и фейс уже не будет работать. Кто-то делает насечки на железке, но с калибратором проще.

Ремонт Face id Iphone X. Восстановление после воды Рукожоп, Телефон, Ремонт телефона, iPhone, iPhone X, Face ID, Apple, Мобильные телефоны, Ремонт техники, Смартфон, Гифка, Видео, Вертикальное видео, Длиннопост

Затем вытягиваем дот из железки.

Ремонт Face id Iphone X. Восстановление после воды Рукожоп, Телефон, Ремонт телефона, iPhone, iPhone X, Face ID, Apple, Мобильные телефоны, Ремонт техники, Смартфон, Гифка, Видео, Вертикальное видео, Длиннопост

Теперь пора вандализма. Нам нужно сколоть Mosfet транзистор и кинуть вместо него перемычку.

Ремонт Face id Iphone X. Восстановление после воды Рукожоп, Телефон, Ремонт телефона, iPhone, iPhone X, Face ID, Apple, Мобильные телефоны, Ремонт техники, Смартфон, Гифка, Видео, Вертикальное видео, Длиннопост

Ремонт Face id Iphone X. Восстановление после воды Рукожоп, Телефон, Ремонт телефона, iPhone, iPhone X, Face ID, Apple, Мобильные телефоны, Ремонт техники, Смартфон, Гифка, Видео, Вертикальное видео, Длиннопост

Запаиваем сборку на новый шлейф и проверяем. Диоды светят без проблем, но есть ошибка по NTC, а это у нас терморезистор, а значит сборка села на шлейф плохо и её надо перепаять.

Ремонт Face id Iphone X. Восстановление после воды Рукожоп, Телефон, Ремонт телефона, iPhone, iPhone X, Face ID, Apple, Мобильные телефоны, Ремонт техники, Смартфон, Гифка, Видео, Вертикальное видео, Длиннопост

Вот так выглядит схема сборки дота. Микросхема шифрования, полевик, датчик температуры и ик диоды.

Ремонт Face id Iphone X. Восстановление после воды Рукожоп, Телефон, Ремонт телефона, iPhone, iPhone X, Face ID, Apple, Мобильные телефоны, Ремонт техники, Смартфон, Гифка, Видео, Вертикальное видео, Длиннопост

Перепаиваем все как надо, центруем в калибраторе сборку, фиксируем клеем и проверяем работу фейса)

Ремонт Face id Iphone X. Восстановление после воды Рукожоп, Телефон, Ремонт телефона, iPhone, iPhone X, Face ID, Apple, Мобильные телефоны, Ремонт техники, Смартфон, Гифка, Видео, Вертикальное видео, Длиннопост

А вот как работают датчики. В виде мелких уф мерцаний. Мерцание дота не всегда видно на видео, но работу ик фонарика видно достаточно хорошо)

Но это мы разобрали самый частый случай выхода из строя фейса, а теперь рассмотрим из-за чего ещё фейс может навернуться.

Вот сборка, которая развалилась от удара, восстановить такое ещё возможно.

Ремонт Face id Iphone X. Восстановление после воды Рукожоп, Телефон, Ремонт телефона, iPhone, iPhone X, Face ID, Apple, Мобильные телефоны, Ремонт техники, Смартфон, Гифка, Видео, Вертикальное видео, Длиннопост

А вот трещина на матрице ик камеры, она привязана к процессору и восстановить фейс уже невозможно.

Ремонт Face id Iphone X. Восстановление после воды Рукожоп, Телефон, Ремонт телефона, iPhone, iPhone X, Face ID, Apple, Мобильные телефоны, Ремонт техники, Смартфон, Гифка, Видео, Вертикальное видео, Длиннопост

А ещё фейс перестает работать при замене дисплея или замены стекла с браком, если есть дефект напыления на глазки фейса. В таких случаях можно счистить глазки и закрасить их маркером. Выглядеть будет колхозно и не всегда работать, но это лучше чем ничего)

Ремонт Face id Iphone X. Восстановление после воды Рукожоп, Телефон, Ремонт телефона, iPhone, iPhone X, Face ID, Apple, Мобильные телефоны, Ремонт техники, Смартфон, Гифка, Видео, Вертикальное видео, Длиннопост

Итак подведем итог: Фейс привязан к процессору, заменить его нельзя, только восстановить по возможности. Умирает фейс от удара или воды, как и любой компонент в телефоне. И поверьте, мертвый фейс — это не самое худшее, что может произойти с телефоном после попадания воды в аппарат. Поэтому завязывайте с погружением в воду с телефоном, их придумали не для этого)

По цене этот X вышел в 18к

Восстановить фейс 5к.

Замена дисплея на оригинал 9к

Замена акб на оригинал 3к

Гидрогелевая пленка 1к

Всем удачных ремонтов.

Я в телеграме: @mountancore

Интересные посты для ликбеза:

Приглашаю всех желающих в комменты для совместного веселья)

А тем, кто напишет, что пост реклама — пришлю мемы с Джоном Траволтой. Всем добра)

Ремонт Face id Iphone X. Восстановление после воды Рукожоп, Телефон, Ремонт телефона, iPhone, iPhone X, Face ID, Apple, Мобильные телефоны, Ремонт техники, Смартфон, Гифка, Видео, Вертикальное видео, Длиннопост

Замена стекла Iphone SE 2020. Тоже самое, только поумнее)⁠ ⁠

Сегодня презентация 14 яблока, а это значит, что самое время рассказать как Apple продала один и тот же телефон 3 раза, немного меняя внутрянку) Iphone SE 2020.

Замена стекла Iphone SE 2020. Тоже самое, только поумнее) Телефон, Мобильные телефоны, Смартфон, Рукожоп, iPhone, Ремонт телефона, Apple, Ремонт техники, Замена стекла, Переклейка, iPhone 8, iPhone SE, Длиннопост

Что делать если у тебя есть куча запчастей со старой модели на складе и не очень хочется вкладываться в разработки для бюджеток? Правильно, продать этот телефон ещё раз! Но с новым процессором, а потом ещё раз)

Так появился первый Iphone SE 2016 года в дизайне iphone 5s и мозгами от 6s. Трубошлеп тогда стал действительно народным, но не на старте. Кто вообще покупает телефоны на старте продаж? Все ждут презентацию нового айфона, потому что старый подешевеет)

И вот когда SE подешевел, то его начали сметать с полок огромными партиями. Потому что топовое железо за цену бюджетки заставляет бежать в первый же магазин и обновлять свой старый телефон на новый. Плюс многим до сих пор душу греет дизайн 5s из за компактности и удобства. Но сейчас такой маленький аппарат не сможет потянуть все, что предлагает AppStore. Сами приложения стали намного требовательнее к железу. Да и батарейка в 1624mah не справится сейчас даже с 3-4 часами экранного времени. Физически такой форм фактор больше невозможен.

Поэтому логичным продолжением линейки SE стал iphone 8, в который запихнули мозги от Iphone 11. И. больше ничего. Да вот прям совсем ничего. У них даже дисплей с аккумулятором одинаковые, про шлейфа и другие комплектующие я вообще молчу. Это один и тот же телефон. Просто чуть умнее. Ну и стоит как пачка чипсов по сравнению с новыми аппаратами. Но не на старте. На старте у Apple дорого даже на новый айфон посмотреть)

А недавно вышел SE 2022 и все думали что выйдет он в дизайне от XR/11, но вышел он снова в дизайне от 8, от чего у части фанатов эппла полыхнуло ниже спины. Мне самому не по душе квадратная 12 серия с амоледами и я ждал для себя как раз дизайн XR ips экраном и мозгами от 13. Но эппл решила что я обойдусь со своими хотелками и выкатила 8 айфон в 3 раз. Потому что могут)

А я могу рассказать как я переклеивал 2 серию SE и расскажу немного о нюансах)

Вот как выглядит пострадавший.

Замена стекла Iphone SE 2020. Тоже самое, только поумнее) Телефон, Мобильные телефоны, Смартфон, Рукожоп, iPhone, Ремонт телефона, Apple, Ремонт техники, Замена стекла, Переклейка, iPhone 8, iPhone SE, Длиннопост

Изображение без дефектов, а значит можно заменить только стекло.

Замена стекла Iphone SE 2020. Тоже самое, только поумнее) Телефон, Мобильные телефоны, Смартфон, Рукожоп, iPhone, Ремонт телефона, Apple, Ремонт техники, Замена стекла, Переклейка, iPhone 8, iPhone SE, Длиннопост

Так, ну и что поменяли? А внешне ничего не поменяли. Даже аккумулятор тут стоит от восьмерки на те же 1821mah. Но Apple не была бы сама собой, если бы что-нибудь новое не привязала к процессору и это как раз стал аккумулятор, который если заменить в неквалифицированном сервисе — то получишь ошибку неродного акб, прям как на XS/XR/XSM и выше. Все как по канонам. Спасибо Эппл)

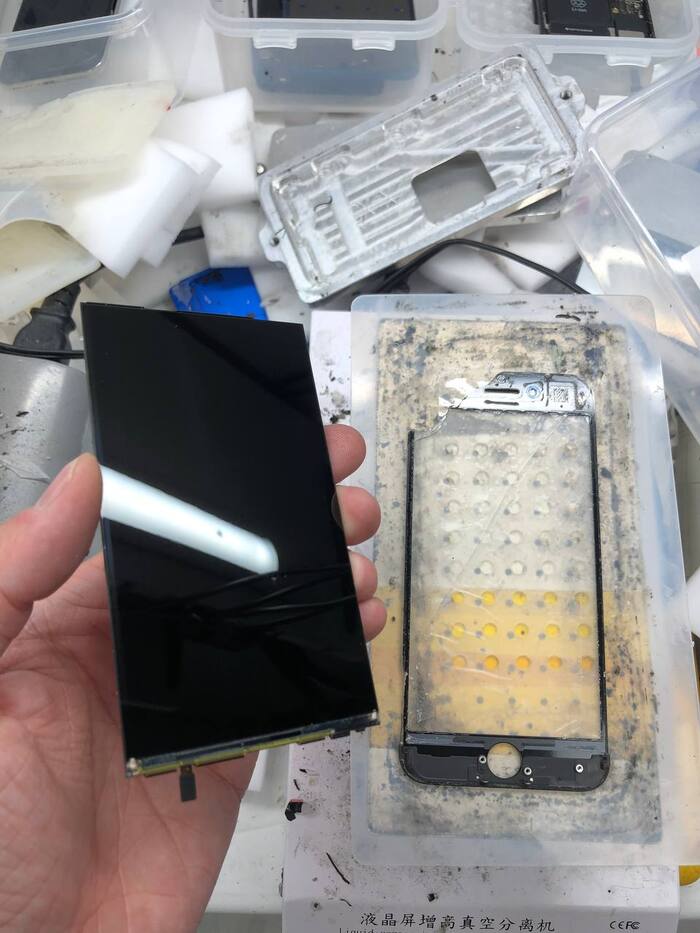

Срезаем битое стекло на сепараторе.

Замена стекла Iphone SE 2020. Тоже самое, только поумнее) Телефон, Мобильные телефоны, Смартфон, Рукожоп, iPhone, Ремонт телефона, Apple, Ремонт техники, Замена стекла, Переклейка, iPhone 8, iPhone SE, Длиннопост

Ну может хоть матрица стоит другая? Нет, та же самая матрица, что и у восьмерки и даже стекло подходит от неё)

Центруем матрицу в пресс форме. Склеиваем стекло в вакуумном прессе. Удаляем пузыри на высоком давлении и проверяем готовый результат.

Замена стекла Iphone SE 2020. Тоже самое, только поумнее) Телефон, Мобильные телефоны, Смартфон, Рукожоп, iPhone, Ремонт телефона, Apple, Ремонт техники, Замена стекла, Переклейка, iPhone 8, iPhone SE, Длиннопост

Проверяем работу дисплея на тестере.

Замена стекла Iphone SE 2020. Тоже самое, только поумнее) Телефон, Мобильные телефоны, Смартфон, Рукожоп, iPhone, Ремонт телефона, Apple, Ремонт техники, Замена стекла, Переклейка, iPhone 8, iPhone SE, Длиннопост

Идеал. Можно собирать.

Ставим новую сетку динамика и возвращаем на место пылевик фронтальной камеры.

Замена стекла Iphone SE 2020. Тоже самое, только поумнее) Телефон, Мобильные телефоны, Смартфон, Рукожоп, iPhone, Ремонт телефона, Apple, Ремонт техники, Замена стекла, Переклейка, iPhone 8, iPhone SE, Длиннопост

Затем удаляем старую влагозащитную проклейку.

Замена стекла Iphone SE 2020. Тоже самое, только поумнее) Телефон, Мобильные телефоны, Смартфон, Рукожоп, iPhone, Ремонт телефона, Apple, Ремонт техники, Замена стекла, Переклейка, iPhone 8, iPhone SE, Длиннопост

Замена стекла Iphone SE 2020. Тоже самое, только поумнее) Телефон, Мобильные телефоны, Смартфон, Рукожоп, iPhone, Ремонт телефона, Apple, Ремонт техники, Замена стекла, Переклейка, iPhone 8, iPhone SE, Длиннопост

Собираем все обратно и лепим гарантийную пломбу.

Замена стекла Iphone SE 2020. Тоже самое, только поумнее) Телефон, Мобильные телефоны, Смартфон, Рукожоп, iPhone, Ремонт телефона, Apple, Ремонт техники, Замена стекла, Переклейка, iPhone 8, iPhone SE, Длиннопост

Ну и готовый результат в студию)

Замена стекла Iphone SE 2020. Тоже самое, только поумнее) Телефон, Мобильные телефоны, Смартфон, Рукожоп, iPhone, Ремонт телефона, Apple, Ремонт техники, Замена стекла, Переклейка, iPhone 8, iPhone SE, Длиннопост

Замена стекла Iphone SE 2020. Тоже самое, только поумнее) Телефон, Мобильные телефоны, Смартфон, Рукожоп, iPhone, Ремонт телефона, Apple, Ремонт техники, Замена стекла, Переклейка, iPhone 8, iPhone SE, Длиннопост

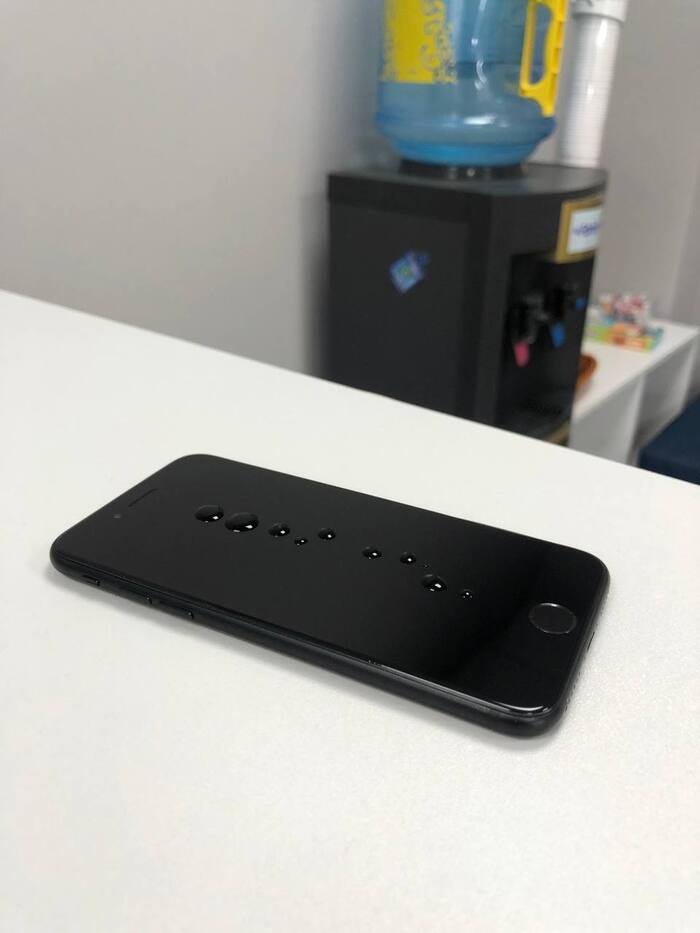

Огонь, а что с олеофобом?

Замена стекла Iphone SE 2020. Тоже самое, только поумнее) Телефон, Мобильные телефоны, Смартфон, Рукожоп, iPhone, Ремонт телефона, Apple, Ремонт техники, Замена стекла, Переклейка, iPhone 8, iPhone SE, Длиннопост

Супер. Возвращаем телефон довольному владельцу)

По цене вышло 2500р.

Всем удачных ремонтов.

Я в телеграме: @mountancore

Интересные посты для ликбеза:

Приглашаю всех желающих в комменты для совместного веселья)

А тем, кто напишет, что пост реклама — пришлю мемы с Педро Паскалем. Всем добра)

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
