Одновибратор на логических элементах К155ЛА3
Одновибратором именуют генератор, вырабатывающий одиночные электрические импульсы. Алгоритм работы одновибратора таков: при поступлении на вход одновибратора электрического сигнала, схема выдает на выходе короткий импульс, продолжительность которого определяется номиналами RC цепи.
После окончания формирования выходного импульса, одновибратор вновь возвращается в свое первоначальное состояние, и процесс повторяется при поступлении нового сигнала на его входе. Поэтому данный одновибратор еще именуют ждущим мультивибратором.
На практике применяется множество разновидностей одновибраторов, таких как одновибратор на транзисторах, операционных усилителях и одновибратор на логических элементах.
Описание работы одновибратора на логических элементах
Одновибратор состоит из двух логических элементов микросхемы К155ЛА3: первый из них применен в роли 2И-НЕ элемента, второй подключен как инвертор. Подача входного сигнала осуществляется посредством кнопки SA1. Кнопка в данной схеме применяется только в качестве имитации входного сигнала. В действующих же устройствах на данный вход обычно поступает сигнал с каких-либо узлов схемы.
Для наглядности работы одновибратора, к его выходу можно подключить светодиод через токоограничивающий резистор. Чтобы видеть свечение светодиода, нужно чтобы выходной импульс был достаточно продолжительный, поэтому выберем конденсатор емкостью 500 мкф.
Подадим питание и замерим стрелочным вольтметром напряжение на выводах логических элементов DD1.1 и DD1.2 микросхемы К155ЛА3. На выходе логического элемента DD1.1 микросхемы К155ЛА3 должен быть логический ноль (не более 0,4 вольта) и единица (более 2,4 вольта) на его входе 2. Так же на выходе 6 логического элемента DD1.2 будет единица и соответственно единица на выводе 1 на DD1.1.
Подключив вольтметр к выводу 6 логического элемента DD1.2 , как уже было сказано до этого, на нем лог. 1. Теперь нажмем кратковременно кнопку SA1. Стрелка вольтметра резко отойдет практически до нуля. Примерно через 1-2 секунды она опять стремительно примет исходное положение. По такому движению стрелки можно сделать вывод, что мы наблюдали сигнал низкого уровня.
Одновременно с этим процессом загорится и светодиод, подсказывая нам, что на выходе одновибратора появился одиночный импульс высокого уровня. Если параллельно конденсатору С1 подключить конденсатор такой же емкости, то мы заметим, что продолжительность импульса возросла вдвое. Так же изменяя сопротивление резистора R1 можно добиться изменения длительности импульса.
Подведем итог: Чем выше емкость конденсатора C1 и сопротивление R1, тем продолжительнее выходной импульс вырабатываемый одновибратором на К155ЛА3.
В данной схеме одновибратора сопротивление R1 и емкость Cl представляют собой времязадающую RC цепь. При малых значениях C1 и R1 длительность импульса будет настолько короткой, что визуально обнаружить его с помощью вольтметра или светодиода не реально. В этом случае наличие импульса можно зафиксировать с помощью осциллографа или логического пробника.
Логические микросхемы. Часть 5 — одновибратор
Схема одновибратора и принцип его работы согласно временной диаграмме.
В предыдущей части статьи было рассказано о мультивибраторах, выполненных на логической микросхеме К155ЛА3. Этот рассказ был бы неполным, если не упомянуть еще об одной разновидности мультивибратора, так называемом одновибраторе.
Одновибратор
Одновибратором называют генератор одиночных импульсов. Логика его работы состоит в следующем: если на вход одновибратора подать короткий импульс, то на его выходе формируется импульс, длительность которого задана RC цепочкой.
После того, как этот импульс закончится, одновибратор переходит в состояние ожидания следующего запускающего импульса. В силу этого одновибратор часто называют ждущим мультивибратором. Самая простая схема одновибратора показана на рисунке 1. На практике кроме этой схемы применяется несколько десятков разновидностей одновибраторов.
Рисунок 1. Простейший одновибратор.
На рисунке 1а показана схема одновибратора, а на рисунке 1б его временные диаграммы. Одновибратор содержит два логических элемента: первый из них используется в качестве элемента 2И-НЕ, в то время как второй включен по схеме инвертора.
З апуск одновибратора осуществляется при помощи кнопки SB1, правда это только для учебных целей. Реально на этот вход может быть подан сигнал от других микросхем. Для индикации состояния к выходу также подключен светодиодный индикатор, также показанный на схеме. Конечно же он не является деталью одновибратора, поэтому его можно и не ставить.
Конденсатор С1 выбран большой емкости. Это сделано для того, чтобы импульс имел длительность достаточную для индикации с помощью стрелочного прибора, имеющего большую инерцию. Минимальная емкость конденсатора при которой еще можно обнаружить импульс стрелочным прибором 50 мкФ, сопротивление резистора R1 в пределах 1…1,5 кОм.
В целях упрощения схемы можно было бы обойтись без кнопки SB1, замыкая вывод 1 микросхемы на общий провод. Но при таком решении иногда будут возникать сбои в работе одновибратора, обусловленные дребезгом контактов. Подробное рассмотрение этого явления и методы борьбы с ним мы разберем чуть позже при описании счетчиков и частотомера.
После того, как одновибратор собран, и питание подано, измерим напряжение на входах и выходах обоих элементов. На выводе 2 элемента DD1.1 и выходе 8 элемента DD1.2 должен быть высокий уровень, а на выходе элемента DD1.1 — низкий. Поэтому можно сказать, что в ждущем режиме второй элемент, выходной, находится в единичном состоянии, а первый в нулевом.
Теперь подключим вольтметр на выход элемента DD1.2 – вольтметр покажет высокий уровень. После чего, наблюдая за стрелкой прибора, кратковременно нажмем на кнопку SB1. стрелка быстро отклонится почти до нуля.
Приблизительно секунды через 2 также резко вернется в исходное положение. Это говорит о том, что стрелочный прибор показал импульс низкого уровня. При этом через выход элемента DD1.2 также зажжется светодиод. Если повторить этот опыт несколько раз, то результаты должны быть одинаковыми.
Если к конденсатору подключить параллельно еще один – емкостью 1000 мкФ длительность импульса на выходе увеличится втрое.
Если резистор R1 заменить переменным номиналом около 2 Ком, то его вращением можно в некоторых пределах изменять длительность выходного импульса. Если же выкрутить резистор настолько, что его сопротивление станет менее 100 Ом, то одновибратор просто перестает генерировать импульсы.
Из проделанных опытов можно сделать такие выводы: чем больше сопротивление резистора и емкость конденсатора, тем больше время генерируемого одновибратором импульса. В данном случае резистор R1 и конденсатор C1 являются времязадающей RC цепочкой, от которой зависит длительность генерируемого импульса.
Если емкость конденсатора и сопротивление резистора значительно уменьшить, например, поставить конденсатор емкостью 0,01 мкФ, то индикаторами в виде вольтметра и даже светодиода обнаружить импульсы просто не удастся, поскольку они получатся очень короткими.
На рисунке 1б показаны временные диаграммы работы одновибратора. Они помогут разобраться в его работе.
В исходном, ждущем, состоянии вход 1 элемента DD1.1 никуда не подключен, так как контакты кнопки пока разомкнуты. Такое состояние, как было написано в предыдущих частях нашей статьи, есть не что иное, как единица. Чаще такой вход не оставляют «висеть» в воздухе, а через резистор сопротивлением 1 КОм подключают к цепи питания +5В. Такое подключение ослабляет воздействие входных помех.
На входе элемента DD1.2 уровень напряжения низкий, что обусловлено подключенным к нему резистором R1. поэтому на выходе элемента DD1.2 будет соответственно высокий уровень, который поступает на верхний по схеме вход элемента DD1.1. Поэтому на обоих входах DD1.1 высокий уровень, который дает на его выходе низкий уровень, и конденсатор С1 почти полностью разряжен.
При нажатии кнопки, на вход 1 элемента DD1.1 подается импульс запуска низкого уровня, показанный на верхнем графике. Поэтому элемент DD1.1 переходит в единичное состояние. В этот момент на его выходе появляется положительный фронт, который через конденсатор С1 передается на вход элемента DD1.2, отчего последний переходит из единицы в нуль. Этот же нуль присутствует и на входе 2 элемента DD1.1, поэтому он останется в единичном же состоянии после размыкания кнопки SB1, то есть даже при окончании запускающего импульса.
Положительный перепад напряжения на выходе элемента DD1.1 через резистор R1 заряжает конденсатор С1, отчего напряжение на резисторе R1 уменьшается. При снижении этого напряжения до порогового, происходит переход элемента DD1.2 в состояние единицы, а DD1.1 переключается в нуль.
При таком состоянии логических элементов конденсатор будет разряжен через вход элемента DD1.2 и выход DD1.1. Таким образом одновибратор вернется в режим ожидании следующего запускающего импульса или просто в ждущий режим.
Однако, при проведении опытов с одновибратором не следует забывать, что длительность запускающего импульса должна быть обязательно меньше выходного. Если кнопку просто удерживать в нажатом состоянии, то никаких импульсов на выходе дождаться будет невозможно.
Как работает одновибратор
В системах передачи информации для ослабления влияния случайных флуктуаций, а также для управления в устройствах автоматики нередко требуется из коротких импульсов получать более широкие, определенной длительности.
Эта задача легко реализуется с помощью ждущего мультивибратора (одновибратора). Одновибратор является триггерной схемой, которая генерирует одиночный импульс под действием внешнего управляющего сигнала. При этом
подразумевается, что формируемый импульс превышает длительность запускающего.

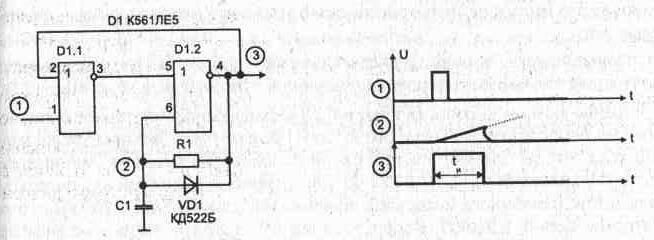

Рис. 1.9 Формирователь широкого импульса с использованием триггера Шмитта
Как правило, применяют один из двух методов формирования импульса:
аналоговый или цифровой. Наиболее простым является аналоговый — используется процесс перезаряда конденсатора. Пример такой схемы показан на рис. 1.9. Для правильной работы данного одновибратора необходимо, чтобы дли тельность входного запускающего импульса была достаточно большой, чтобы конденсатор успел полностью разрядиться. После окончания запускающего импульса конденсатор заряжается через резистор до величины напряжения питания. При этом, как только напряжение достигнет U пор — элемент D2.1 переключится. В этом случае длительность выходного импульса (t и ) зависит от номиналов установленных емкости и резистора во времязадающей цепи. Упрощенная формула позволяет ориентировочно рассчитать длительность импульса:
где Е — напряжение питания схемы;
U пор — уровень используемого порога, рис. 1.10, для переключения элемента.
С учетом разброса значений напряжения порога переключения (U пор ) длительность импульса может принимать значения от t мин =0,4RC до t мax =1,11RC. Обычно в одновибраторах используются ЛЭ из одного корпуса (кристалла). В этом случае разброс Unop оказывается незначительным и можно принять t и =0,69RC. Это соотношение используется для определения длительности импульса в большинстве схем, рис. 1.11. 1.18. Эпюры напряжения поясняют процессы формирования выходного импульса. Схемы, показанные на одном рисунке, являются аналогичными по логике работы и имеют ту же самую диаграм му напряжений в контрольных точках.
В отличие от простейшего варианта (рис 1.9) схемы, приведенные на рис. 1.11. 1.14 не чувствительны к длительности входного импульса, из-за чего

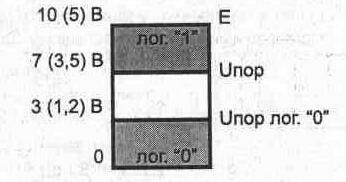

Рис. 1.10. Области допустимых уровней сигнала на входе МОП микросхем

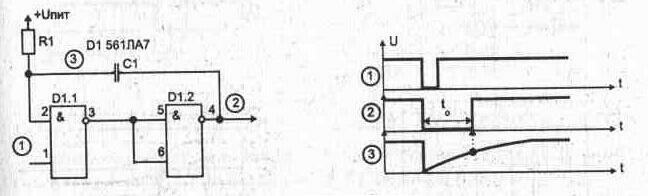

Рис. 1.11. Одновибратор с одной времязадающей цепью
Рис. 1.12. Одновибратор на основе RS-триггера

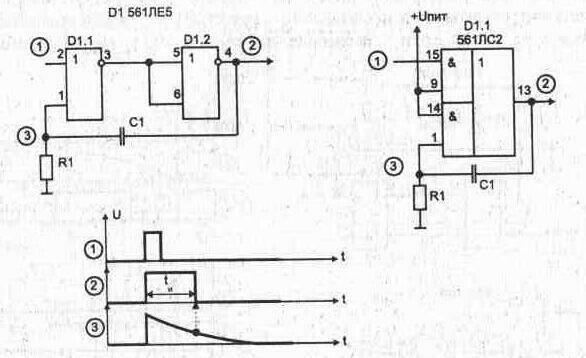

Рис. 1.13. Одновибратор по фронту входного сигнала
Рис. 1.14. Одновибратор
наиболее широко применяются в аппаратуре. Схемам, рис. 1.9, 1.15. 1.17, присуще свойство перезапуска, т. е. если во время формирования выходного импульса появляется очередной запускающий, то отсчет длительности формируемого импульса начнется заново от момента окончания последнего запускающего.
Применяемые в схемах диоды ускоряют процесс перезаряда емкости, что уменьшает возможности возникновения импульсных помех на выходе ЛЭ.
Чтобы выходное сопротивление ЛЭ не сказывалось на точности расчета, а также не перегружался выход, резистор R1 должен быть номиналом не менее 10. 20 кОм. Чтобы пренебречь при расчетах емкостью монтажа, минимальная
емкость С1 может быть 200. 600 пФ. Для получения высокой температурной стабильности временного интервала номинал R1 должен быть < 200 кОм, а конденсатор не более 1, 5 мкФ. Использование электролитических конденсаторов увеличивает нестабильность временного интервала.
Для уменьшения влияния разброса значений Unop на длительность формируемого импульса можно воспользоваться схемами с двумя времязадающими цепями (рис. 1. 18). Если постоянные времени обеих времязадающих цепей

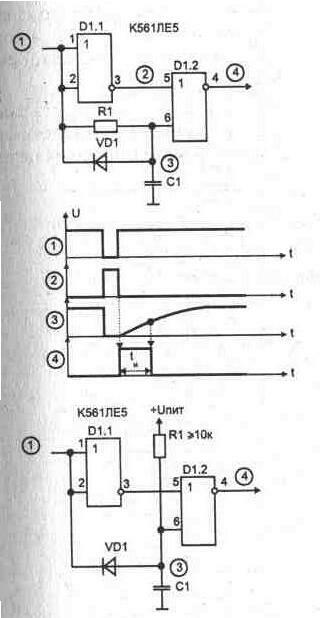

Рис. 1. 15. Формирователи импульса после окончания действия
запускающего сигнала
одинаковы, то при максимальном разбросе значений Unop от 0, 33Uпит до 0,69Uпит изменение длительности формируемого импульса не превышает 9%.
Выполнение одновибраторов на RS-триггере, рис. 1. 19 и 1. 20, дает возможность иметь два раздельных входа запуска (по переднему фронту импульса), а также сразу получать на выходах прямой импульс и импульс с инверсией. Еще одним преимуществом одновибраторов на RS-триггерах является возможность осуществлять запуск от медленно меняющегося входного напряжения.

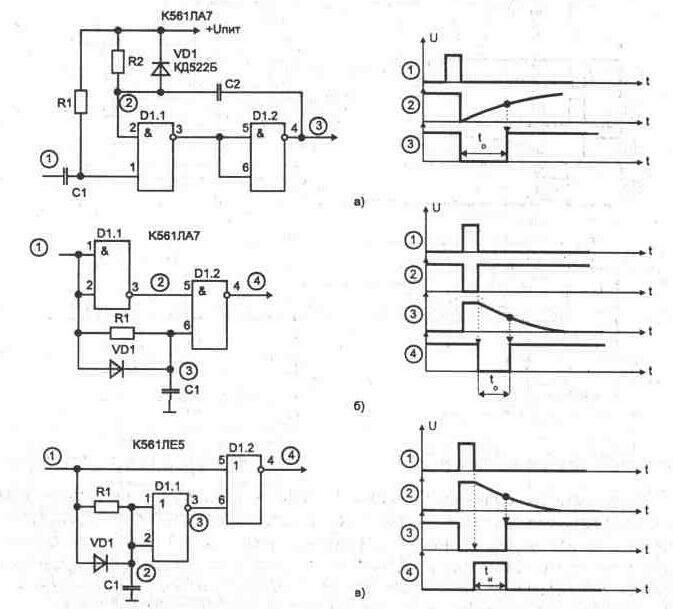

Рис 1.16 Формирователи импульсов
Рис 1.17 Формирователи импульсов
Длительность подаваемых на вход S запускающих импульсов должна быть меньше формируемого (режим, когда на входах S и R одновременно присутствует лог. «1», является запрещенным). На входе С длительность запускающего импульса может быть любой. Диод VD1 ускоряет разряд конденсатора через выход триггера и позволяет увеличить частоту запускающих импульсов (его применение уменьшает время восстановления схемы). Длительность формируемых им пульсов составляет приблизительно t и =0,69R1C1. Минимальное значение
Рис. 1.18 Одновибраторы с двумя времязадающими цепями

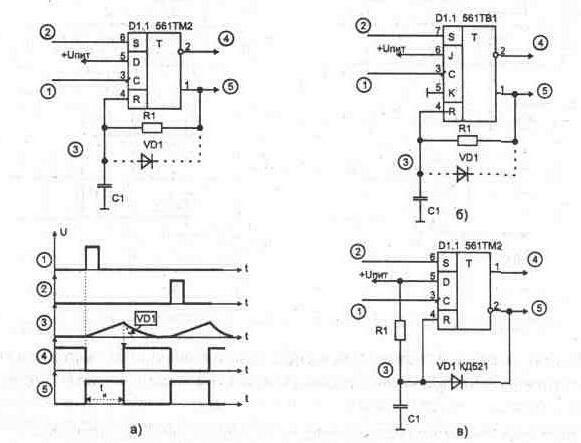

Рис. 1.19. Ждущие мультивибраторы:
а) на D-триггере; б) на JK-триггере,
в) с повышенной стабильностью при изменении питания
сопротивления R1 ограничено максимально допустимым выходным током триггера Его можно менять в пределах 20 кОм. 10 МОм, при этом длительность импульса будет меняться в 500 раз. Одновременное изменение значений R1 и С1 позволяет регулировать длительности импульсов в пределах четырех порядков.

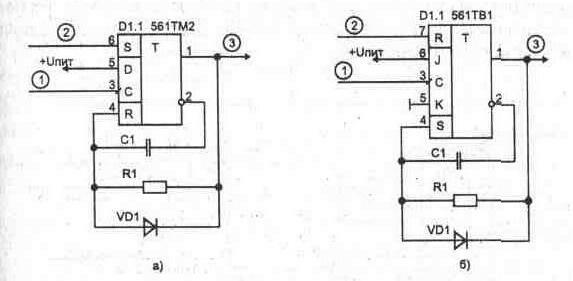

Рис 1 20. Ждущие мультивибраторы с увеличенной крутизной выходных
импульсов- а) на D-триггере; б) на JK-триггере
Рис 121. Ждущий мультивибратор с повышенной стабильностью
Схема на рис. 1.19в обеспечивает более стабильные импульсы при изменении питающего напряжения (аналогичную схему можно собрать и на JK-триггерах).
Для увеличения крутизны спадов выходных импульсов применяют схемы показанные на рис. 1.20, но в них конденсаторы С1 должны быть неполярными.
При этом длительность генерируемого импульса при тех же значениях RC-цепи, что и в схемах на рис. 1.18, получается примерно в 2 раза больше.
Лучшую стабильность при изменении напряжения питания по сравнению с представленными на рис. 1.19 вариантами обеспечивает схема одновибратора на двух триггерах, рис 1. 21. Кроме того, в этом случае подключение нагрузки не влияет на длительность генерируемых импульсов. Схема состоит из двух одновибраторов, имеющих общий вход запуска, но вырабатывающих на независимых выходах импульсы разной длительности. Импульсы на выходе 5 почти не будут зависеть от напряжения питания
Рис. 1. 22 Схемы формирователей задержанного импульса .
Ждущий универсальный одновибратор можно выполнить на специально предназначенной для этих целей микросхеме (рис 1. 22а). В одном корпусе 564АГ1 (1561АГ1) имеется два одновибратора, обладающих, в зависимости от комбинации управляющих сигналов на входе, свойством обычного запуска по переднему (вход S1) или заднему фронту (S2), а также при необходимости может перезапускаться. Вход R является приоритетным по отношению к осталь ным входам и устанавливает значение сигнала Q=0 (если вход R не используется, то подключается к + U пит ).
Длительность формируемого сигнала (t и , Q=1) задается соответствующей внешней RC-цепью: t и =0,5RC для С>0,01 мкФ. Более точно определить позволяет приводимая в справочнике [Л8] диаграмма.
Рис. 1. 23 Ждущий мультивибратор на триггере с возможностью перезапуска .
Рис. 1. 24 Ждущий мультивибратор с возможностью перезапуска .
Если требуется иметь перезапуск одновибратора на триггере, в случае прихода очередного входного импульса во время формирования интервала, то схема на рис. 1. 23 позволяет увеличить длительность выходного импульса за
счет начала отсчета с момента окончания запускающего сигнала. Аналогичная схема приведена на рис. 1. 24. Когда на входе действует лог. «0», конденсатор заряжен до величины напряжения питания (лог. «1»). При поступлении запускающего импульса с длительностью, достаточной для разряда конденсатора, триггер перебросится и генерирует импульс. Длительность этого импульса, после окончания действия входного сигнала, определяется необходимым временем для заряда конденсатора до уровня лог. «1».
Схема (рис. 1.25), в отличии от вышеприведенной, позволяет получить более крутые фронты у сигнала на выходах триггера Второе преимущество этой схемы заключается в том, что по окончании вырабатываемого импульса конденсатор быстро разряжается через диод от уровня U пор вместо дозаряда до уровня питания (Е) Из-за этого следующий запускающий импульс может быть значительно короче, при сохранении нулевого времени восстановления
Рис. 1.25 Ждущий мультивибратор с повышенной крутизной фронта
выходных импульсов .
Второй метод получения импульса нужной длительности связан с использованием счетчиков — цифровых одновибраторов Их применяют, когда временной интервал должен быть очень большим или предъявляют высокие требования к стабильности формируемого интервала В этом случае минимальная получаемая длительность ограничена только быстродействием используемых элементов, а максимальная длительность может быть любой (в отличие от схем, использующих RC-цепи).
Принцип работы цифрового одновибратора основан на включении триггера входным сигналом и отключении через временной интервал, определяемый коэффициентом пересчета счетчика. Использование в одновибраторе счетчи-
ков с переключаемым коэффициентом деления, рис. 1.26, позволяет получить импульс любой длительности. Микросхема 564ИЕ 15 состоит из пяти вычитающих счетчиков, модули пересчета которых программируются параллельной загрузкой данных в двоичном коде. На загрузку чисел в счетчики требуется три такта, поэтому можно устанавливать коэффициент деления N>3 [Л2].
В таблице 1.2 приведены максимально возможные коэффициенты деления в зависимости от значения М. При значениях М=0 счет запрещен. Сигнал на входе S управляет режимом периодического (0) и однократного (1) счета. Двоичный код для разных значений модуля М берется из таблицы 1.3 (# — запрет счета, х — любое состояние, лог. «О» или «1»). Общий коэффициент деления микросхемы определяется по формуле
При работе цифрового одновибратора с кварцевым автогенератором тактовой частоты обеспечивается более высокая стабильность длительности выходного импульса, что позволяет их применять в измерительных приборах .
Ждущий мультивибратор — одновибратор — формирователь импульсов.
— Почему ждущий?
— Почему, почему? Потому что не спит ни днём, ни ночью — он на дежурстве, он ждёт!
И ожидает он не трамвая на остановке, а внешнего сигнала запуска для формирования одиночного выходного импульса фиксированной длительности, после чего возвращается в первоначальное состояние самопроизвольно, без каких-либо воздействий и утомительных уговоров.
— А почему одновибратор?
— Ну, так как, почему? Выдержан, характер нордический, в генерацию, подобно мультивибратору, не впадает, имеет одно устойчивое состояние. Говорили ж Вам — он на дежурстве, он ждёт!
— «Говорили ж бабы Вам, пиво с водкой, не для дам!». Второе-то состояние – неустойчивое!
— А тут уж, мил-человек, ничего не попишешь, в конце концов, он — одновибратор. У каждого свои недостатки.
Итак, определимся. Одновибраторы (они же, ждущие мультивибраторы) — это устройства, выполняющие функцию формирования импульсов определённой длительности, задаваемую внешними времязадающими резисторами и конденсаторами.
В зависимости от поставленной задачи и используемой схемотехники, одновибратор может выполнять функцию как укорачивающую, так и удлиняющую (расширяющую) по отношению к длительности поступающего на вход сигнала.
С укорачивающими формирователями, по большому счёту, всё понятно. После появления на входе управляющего сигнала — на выходе выскакивает укороченный импульс заданной длительности, передний фронт которого совпадает с началом (либо с концом) входного.
В расширяющих одновибраторах длительность входного импульса должна быть короче длительности формируемого импульса, и тут возникают варианты:
1. Ждущий мультивибратор не реагирует на входной сигнал до окончания своего выходного импульса — такое устройство называется одновибратором без перезапуска.
2. Ждущий мультивибратор запускается с каждым новым входным импульсом, независимо от того, возвратился ли он в первоначальное состояние после предыдущего срабатывания — такое устройство называется одновибратором с перезапуском. Если период следования входных импульсов меньше длительности, определяемой времязадающими цепями одновибратора, выходной импульс с перезапуском не прерывается.
Ну, а если период входных запускающих импульсов больше времени выдержки одновибратора, то оба типа одновибраторов работают одинаково.
Без баяна хрен разберёшься. Согласен, поэтому приведу поясняющие картинки.
Рис.1
Т — формируемая одновибраторами длительность, задаваемая внешними RC цепями.
В природе существует ряд разновидностей интегральных микросхем и таймеров, спроектированных специально для работы в качестве ждущих мультивибраторов и формирователей импульсов заданной длительности. Давайте забудем про них, а посвятим себя простым формирователям на логических КМОП элементах, которые, как правило, без труда отыскиваются в закромах радиолюбительского хозяйства.
Начнём с начала. УКОРАЧИВАЮЩИЕ ФОРМИРОВАТЕЛИ ИМПУЛЬСОВ.
Рис.2 Формирователь импульсов, построенный на основе логического элемента «Исключающее ИЛИ» и интегрирующей RC-цепи.
Начало выходного импульса соответствует переднему фронту входного сигнала.
Рис.3 Всё то же самое, что и в предыдущей схеме, за той лишь разницей, что:
начало выходного импульса соответствует заднему фронту входного сигнала.
Рис.4 Ещё более простая вариация предыдущих схем, формирует сразу два импульса:
первый — по переднему фронту входного сигнала, второй — по заднему.
Рис.5 Формирователь, выполненный на простых инверторах, выполняющих логическую функцию НЕ, и дифференцирующих RC-цепей.
Имеет два выхода и, соответственно, формирует 2 импульса по переднему и заднему фронту входного сигнала, с возможностью раздельной регулировки их длительностей.
Рис.6 Наиболее часто используемая схема укорачивающего формирователя импульсов, построенная на основе логического элемента «2И-HЕ» и интегрирующей RC-цепи.
Формирует импульс по переднему фронту входного сигнала.
Рис.7 Ещё одна не менее часто используемая схема, на базе логического элемента «2ИЛИ-HЕ» и интегрирующей RC-цепи.
Формирует импульс по заднему фронту входного сигнала.
С укорачивающими устройствами давайте закончим и перейдём к примерам, когда из коротких входных импульсов требуется получить более широкие — выходные, заданной длительности.
РАСШИРЯЮЩИЕ ФОРМИРОВАТЕЛИ ИМПУЛЬСОВ.
По большому счёту, многие из расширяющих одновибраторов не чувствительны к длительности входного импульса и нормально могут трудиться и в качестве укорачивающих. Мы, естественно, об этом никому не скажем, но украдкой будем иметь в виду.
Схемы, приведённые на Рис.8-11 и построенные на основе логических элементов «2И-HЕ», либо «2ИЛИ-HЕ», не чувствительны к длительности входного импульса и наиболее широко применяются в радиоаппаратуре.
Данные ждущие мультивибраторы срабатывают по переднему фронту входного сигнала и не реагируют последующие его изменения до окончания своего выходного импульса, т.е. являются одновибраторами без перезапуска.
При необходимости получить одовибраторы, обладающие свойствами перезапуска, следует обратить внимание на схемы, приведённые на Рис.12-13.
Данные ждущие мультивибраторы срабатывают по заднему фронту входного сигнала.

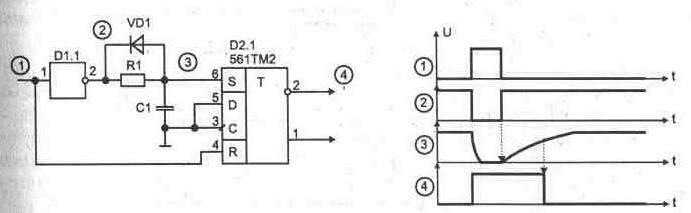

Выполнение одновибраторов на D-триггере, Рис.14, даёт возможность иметь два раздельных входа запуска (по переднему фронту импульса), а также сразу получать на выходах прямой импульс и импульс с инверсией.
Длительность подаваемых на вход S запускающих импульсов должна быть меньше формируемого (режим, когда на входах S и R одновременно присутствует лог. «1», является запрещённым). На входе С длительность запускающего импульса может быть любой. В случае отсутствия потребности в двух раздельных входах запуска, S-вход триггера следует посадить на землю.
Данный ждущий мультивибратор является одновибратором без перезапуска.
Если требуется иметь перезапуск одновибратора, построенного на триггере, следует обратить внимание на схему, приведённую на Рис. 15.
ОБЩЕЕ ДЛЯ ВСЕХ ФОРМИРОВАТЕЛЕЙ.
Чтобы выходное сопротивление микросхем не оказывало влияние на точность расчета длительности выходного импульса, резистор R1 должен быть номиналом не менее 10. 20 кОм.
Чтобы пренебречь при расчётах ёмкостями монтажа и собственными ёмкостями ИМС, номинал конденсатора С1 выбирается значением — не менее 200-600 пФ.
Если перед разработчиком стоит задача получения высокой температурной стабильности длительности выходного импульса — номинал R1 должен быть выбран
Длительность выходного импульса ждущего мультивибратора зависит как от скорости заряда (разряда) времязадающей цепи R1С1, так и от порога срабатывания логического элемента. Если заложиться 10-15% погрешностью в расчёте этого временного интервала, то можно принять Unop, равным половине напряжения питания микросхемы. В этом случае длительность формируемого импульса составит величину tи=0,69RC.
Ну и по традиции приведу незамысловатую таблицу.
РАСЧЁТ ДЛИТЕЛЬНОСТИ ВЫХОДНЫХ ИМПУЛЬСОВ ОДНОВИБРАТОРОВ НА ЛОГИЧЕСКИХ ИМС
