Электропривод с тиристорным регулятором напряжения
Наряду с преобразователями частоты в регулируемом асинхронном электроприводе иногда используется тиристорный регулятор напряжения (ТРН) (рис. 3.17). Он изменяет амплитуду напряжения, подводимого к статору без изменения частоты, и используется главным образом для управления пуском (мягкие пускатели) и осуществления ряда других полезных функций.
Принцип действия тиристорного регулятора напряжения рассмотрим на примере регулирования напряжения на однофазной нагрузке переменного тока zн с помощью однофазного ТРН. Силовая часть ТРН (рис. 3.17, а) образована двумя тиристорами VS1 и VS2, включенными в цепь нагрузки по встречно-параллельной схеме, которая обеспечивает протекание тока в нагрузке в оба полупериода напряжения сети U1. Управление тиристорами осуществляется с помощью системы импульсно-фазового управления (СИФУ), которая подает на тиристоры импульсы управления Uα и обеспечивает их сдвиг на угол управления а в соответствии с величиной внешнего сигнала управления Uy.
Если на тиристоры VS1 и VS2 не подаются импульсы управления от СИФУ, то они закрыты и напряжение на нагрузке Uper равно нулю. При подаче на тиристоры импульсов управления в момент их естественного открывания (угол управления α = 0) они полностью откроются (рис. 3.17, б) и к нагрузке будет приложено нее напряжение сети U1 = Uper за вычетом небольшого (1. 3 В) падения напряжения на тиристорах.
Если осуществлять подачу импульсов управления на тиристоры с некоторой задержкой относительно момента их естественного открытия (угол управления α ≠ 0), то к нагрузке будет прикладываться часть напряжения сети (рис. 3.17, б). Изменяя угол управления α от нуля до π, можно регулировать напряжение на нагрузке от полного напряжения сети до нуля при неизменной частоте этого напряжения.

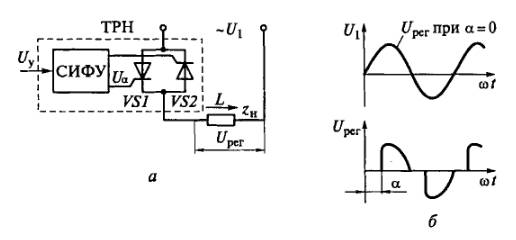

Рис. 3.17. Схема (а) и кривые напряжения (б) однофазного тиристорного регулятора напряжения
При активной нагрузке ТРН кривая тока / в нагрузке будет повторять кривую напряжения на ней, а при активно-индуктивном характере нагрузки будет от нее отличаться. Форма напряжения на нагрузке является несинусоидальной. Несинусоидальное напряжение можно представить как совокупность нескольких синусоидальных напряжений (гармоник). Частота изменения первой из них (основной гармоники) равна частоте питающего напряжения, а частоты других гармоник больше, чем первой. Обычно 1-я гармоника имеет наибольшую амплитуду и по ней ведутся все основные расчеты.
Закрытие тиристоров в непроводящий полупериод происходит за счет напряжения сети (так называемая естественная коммутация тиристоров), что позволяет использовать в схемах ТРН наиболее простые, надежные и дешевые однооперационные тиристоры.
На основе однофазной схемы (см. рис. 3.17, а) построены ТРН для регулирования напряжения на трехфазной нагрузке (рис. 3.18, а). Пример силовой части схемы для регулирования напряжения на статоре трехфазного асинхронного двигателя АД, состоящей из шести тиристоров VS1. VS6, приведена на рис. 3.18, б. За счет добавления в эту схему двух пар тиристоров создаются реверсивные схемы электропривода, а с помощью соответствующего управления ТРН могут обеспечивать и динамическое торможение двигателей.
В схемах ТРН вместо одной пары встречно-параллельно включенных тиристоров может применяться полупроводниковый прибор — симистор, обеспечивающий протекание тока в нагрузке в оба полупериода питающего напряжения и имеющий такой же принцип действия, что и тиристор. Его применение сокращает число электронных приборов вдвое и упрощает схему СИФУ, хотя он и менее надежен в работе.

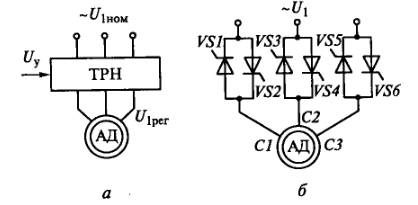

Рис. 3.18. Схемы включения тиристорного регулятора напряжения на трехфазной нагрузке:
а — общая; б — силовая части

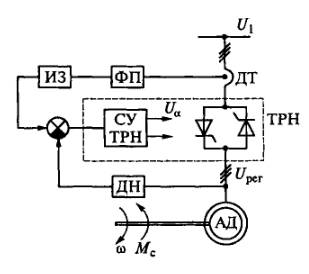

Рис. 3.21. Структурная схема электропривода с экстремальным регулятором
На рис. 3.21 приведена одна из них — схема с так называемым экстремальным регулятором*, позволяющая минимизировать потребляемый двигателем ток при различных нагрузках Mс. Схема содержит асинхронный двигатель АД, ТРН со схемой управления СУ, датчики тока ДТ и напряжения ДН, функциональный преобразователь ФП и инерционное звено ИЗ. За счет выбора характеристики ФП обеспечивается минимизация потребления тока при различных нагрузках двигателя, а инерционное звено ИЗ совместно с отрицательной обратной связью по напряжению устраняет возможные автоколебания в системе.
Показано**, что экстремальные значения переменных двигателя обеспечиваются при определенных (оптимальных) его скольжениях, которые должны поддерживаться постоянными при любых нагрузках. Эти скольжения sопт определяются по формулам:
• при минимизации тока статора —
• при минимизации потерь мощности —
• при минимизации активной потребляемой мощности —
• при максимализации коэффициента мощности —
где R1 R’2, Rμ — соответственно активные сопротивления статора, приведенное ротора и контура намагничивания; Хμ, Хк.з. — соответственно индуктивные сопротивления контура намагничивания и короткого замыкания.
Значение тока статора при оптимальном скольжении может быть вычислено по следующей формуле:
где Мс — момент нагрузки двигателя; ω0 — скорость холостого хода.

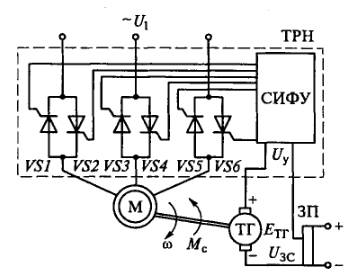

Рис. 3.22. Схема замкнутой системы ТРН — АД с обратной связью по скорости
Требуемый уровень оптимального скольжения может быть реализован в замкнутой по скорости системе ТРН—АД, схема которой приведена на рис. 3.22. На схеме обозначено: ТГ — тахогенератор, ЗП — потенциометр задания требуемой скорости (скольжения) двигателя. Схема обеспечивает поддержание скорости со и тем самым скольжения с определенной точностью при изменениях момента нагрузки Мс.
В качестве примера проведены расчеты по этим формулам применительно к двигателю 4A200L6Y3, имеющему следующие номинальные данные: Pном = 30 кВт; скольжение sном = 0,021; ток статоpa I1ном = 55,8 А; КПД ηном = 90,5 %; cosφном = 0,9. Результаты расчетов при моменте нагрузки 29 Н м, равном 10% номинального момента, приведены в табл. 3.2.
Общие сведения. 2.3.1. Обобщенная структура и режимы работы системы ТРН – АД
Тиристорный регулятор напряжения предназначен для изменения амплитуды напряжения, подводимого к статору без изменения частоты, и используется главным образом для управления пуском (мягкие пускатели) и осуществления ряда других полезных функций.
ТРН находит широкое применение в электроприводах переменного тока, где за счет регулирования напряжения на статоре асинхронных двигателей обеспечиваются регулирование токов и моментов двигателей в переходных режимах, симметрирование токов в фазах, ряд защит двигателя. Одна из них связана с повышением энергетических показателей работы асинхронных электроприводов при малых нагрузках. Тиристорные регуляторы напряжения, выполняющие эту функцию, получили название регуляторов экономичности, или экономайзеров. Возможность энергосбережения этим способом иллюстрируют зависимости тока статора I1 от прикладываемого к двигателю напряжения U1 (рис. 2.6) при разных моментах нагрузки Mc1<Mc2<Mc3<Мс4. Эти зависимости иногда называют U-образными характеристиками двигателя.
Рис. 2.6. U-образные характеристики асинхронного двигателя
Как видно из графиков, при каждой нагрузке двигателя имеется такое напряжение, при котором потребляемый ток минимален. Снижение тока происходит за счет уменьшения его реактивной составляющей. Вследствии этого обеспечиваются снижение потерь энергии в двигателе, повышение его КПД и коэффициента мощности cosφ.
На рис. 2.7 показаны построенные для двигателя мощностью 30 кВт зависимости КПД, cosφ, относительных тока статора I* и потерь мощности ΔР* в двигателе от относительного напряжения U* при моменте нагрузки Мс, равном 20 % от номинального. Из кривых видно, что наилучших значений эти показатели достигают при напряжениях, равных 0,6. 0,8 номинального значения.
Рис. 2.7. Зависимости тока статора, потерь мощности, КПД
и коэффициента мощности от напряжения
Требуемый уровень оптимального скольжения может быть реализован в замкнутой по скорости системе ТРН – АД, схема которой приведена на рис. 2.8. На схеме обозначено: ТГ – тахогенератор, ЗП – потенциометр задания требуемой скорости (скольжения) двигателя.
Схема обеспечивает поддержание скорости и тем самым скольжения с определенной точностью при изменениях момента нагрузки Мс. За счет регулирования напряжения возможно примерно в 2,5…3 раза уменьшить потери мощности и повысить cosφ.
До появления доступных преобразователей частоты в нашей стране предпринимались попытки использовать ТРН для регулирования скорости асинхронных двигателей насосов, работающих в продолжительном режиме.
Рис. 2.8. Схема замкнутой системы ТРН –АД
с обратной связью по скорости
Системы электропривода, построенные с использованием ТРН при небольшом диапазоне изменения скорости и момента, обеспечивают хорошую управляемость двигателя (режим пуска, торможения, реверса при использовании исходной структуры преобразователя или части ее силовых элементов). Имеется оптимальное быстродействие при отработке изменяющихся входных сигналов; энергетические показатели (КПД и коэффициент мощности); амплитуда и частота пульсаций момента при вентильном управлении электроприводом; равномерность загрузки отдельных фаз двигателя и др.
С целью увеличения диапазона регулирования скорости в изучаемой системе используются обратные связи. Как правило, наиболее часто применяется отрицательная обратная связь по скорости, осуществляемая с помощью тахогенератора (рис. 2.8).
Вместе с тем тиристорный регулятор напряжения, используемый по основному назначению – плавный пускатель, энергосберегающее устройство при малых нагрузках – очень полезное средство, широко используемое за рубежом, но мало применяемое в России.
2.3.2. Принцип работы ТРН – АД
Одним из возможных способов регулирования координат (скорости) асинхронных двигателей является изменение напряжения на статоре при постоянной частоте питающей сети.
На рис. 2.9 приведена силовая часть схемы электропривода при реализации этого способа с использованием тиристорного регулятора напряжения.
Рис. 2.9. Силовая часть схемы трехфазного ТРН
Тиристорный регулятор состоит из трех пар встречно-параллельно соединенных тиристоров (VS1…VS6), включенных между фазой сети и фазой тиристорного регулятора.
Регулирование напряжения на АД осуществляется изменением угла управления α, т.е. сдвигом во времени управляющих импульсов, подаваемых на управляющие электроды тиристоров. Импульсы подаются на все тиристоры не одновременно, а со сдвигом во времени на третью часть периода частоты сети. Это определяется тем, что управляющий импульс каждого тиристора должен быть сдвинут относительно напряжения той фазы сети, к которой подключен тиристор, на один и тот же угол управления α, а фазные напряжения сети сдвинуты относительно друг друга на 120 0 .
Изменяя α от нуля до 150 0 можно регулировать напряжение на двигателе от полного напряжения сети до нуля.
На рис. 2.10 приведены механические характеристики АД, построенные при напряжениях ; 0,8; 0,6 и 0,4 .
Из рис. 2.10 видно, что скорость х.х. ( ) и критическое скольжение ( ) при регулировании не изменяются, но резко снижается величина критического момента ( ) и модуль жесткости характреистик при уменьшении питающего напряжения (увеличение α). Кроме того, со снижением скорости уменьшается допустимый момент двигателя ω(Мдоп), вычисляемый по выражению:
Отсюда следует, что с уменьшением скорости значительно снижается допустимый момент двигателя.
Такой способ оказывается малопригодным для целей регулирования, т.к. по мере уменьшения напряжения снижается перегрузочная способность и мал диапазон изменения скорости.
Энергетические показатели при регулировании скорости асинхронного двигателя изменением напряжения приблизительно такие же, как и при изменении сопротивления в цепи статора. Со снижением скорости (как было указано ранее) уменьшаются КПД и коэффициент мощности (cosφ) установки.
Известно, что работе АД в двигательном режиме соответствует скольжение в пределах от 1 до 0 (рис. 2.10), причем рабочим режимом является диапазон скоростей, при котором скольжение не превышает . В диапазоне скольжений от до 1 потери в роторе двигателя существенно возрастают, поэтому этот участок механической характеристики двигатель проходит только во время пуска.
Для электропривода с асинхронным короткозамкнутым двигателем во всех режимах работы характеристики могут быть рассчитаны приближенно, при известных технических данных электрической машины.
Электромеханическая характеристика (рис. 2.11) описывается выражением, полученным из Г-образной схемы замещения АД:
где – приведенный ток фазы ротора;
– напряжение фазы статора;
– активное сопротивление фазы статора;
– приведенное активное сопротивление фазы ротора;
– индуктивное сопротивление к.з. фазы двигателя ( – индуктивные сопротивления фазы статора и приведенное фазы ротора);
– синхронная скорость (частота) вращения.
Как известно электромеханическая характеристика АД это зависимость , где .
Выражение для механической характеристики получают из баланса мощности в цепи ротора.
Потери мощности в цепи ротора , выраженные через механические координаты АД, представляют собой разность электромагнитной мощности и полезной мощности т.е.:
Потери, выраженные через электрические величины, определяются как
Приравняв потери по 1.2 и 1.3, приходим к выражению:
Замена в (2.4) тока его выражением по (2.1) приводит к следующей формуле:
