Как сделать электрокотел своими руками

Изготавливаем электрический котел своими руками

Электродные котлы обладают предельно простой конструкцией. Они обеспечивают сравнительно быстрый нагрев теплоносителя в отопительной системе и позволяют немного экономить на электроэнергии. Отдельные умельцы изготавливают их самостоятельно, снижая затраты на создание отопительной системы. Как сделать электрокотел Скорпион своими руками? Для этого понадобятся инструменты и исходные материалы.

Инструменты и оборудование для электрокотла

Что нужно для того чтобы собрать электрический котел своими руками? Если вы решились на такой эксперимент, запаситесь инструментами и исходными материалами. Для проведения работ понадобятся:

При создании электродного котла мы рекомендуем использовать электрод из того же металла, что и основная труба.

• Стальная труба – диаметр от 50 до 100 мм, длина – 250-300 мм;
• Электрод – крайне желательно, чтобы он был сделан из такого же материала, как и сама труба;
• Трубки меньшего диаметра – для подключения к отопительной системе;
• Изолятор для электрода – можно сделать самому или заказать в токарной мастерской;
• Провода для подключения к электросети;
• Провод для подключения к заземлению;
• Термостойкая краска.

Из инструментов понадобятся сварочный аппарат и ножовка. Теперь давайте разберемся, как сделать электрокотел отопления на 220 В своими руками.

Собираем электрокотел своими руками

Если вы собираетесь сделать электрокотел своими руками, чертежи и принципы работы вы найдете в нашем обзоре. Перед сборкой следует удостовериться в наличии необходимых инструментов и оборудования. Для начала разберемся в принципах работы электродных котлов – ничего сложного в них нет, технология простая и проверенная.

Принцип работы ТЭНового котла довольно прост, ТЭН нагревает воду которая соприкасается с ним напрямую.

В классических электрических котлах нагрев теплоносителя осуществляется с помощью ТЭНов с терморегулятором или без. Нагревательные элементы обладают некоторой медлительностью – от включения до выхода на рабочий режим проходит много времени. К тому же, они небезопасны, так как по их вине нередко происходят пожары. В стандартных котлах ТЭНы располагаются внутри трубы небольшого диаметра, по которой проходит теплоноситель – он разогревается и нагревает отопительную систему.

Также в конструкции ТЭНовых котлов присутствуют температурные датчики, определяющие степень нагрева теплоносителя – по ним выполняется регулировки. Возможен и другой способ контроля, по воздушному температурному датчику. Подсоединяются оба вида датчиков к внешним системам автоматики, отвечающим за пуск и остановку оборудования.

Описание принципа работы

Принцип работы электродных котлов другой:

Электродные котлы нагревают воду за счет ионов, образовавшихся в воде в результате подачи на электроды переменного тока.

• Вместо ТЭНов в трубе располагаются один или три электрода (для однофазных или трехфазных котлов);
• При подаче электроэнергии в трубе начинается ионный обмен;
• Теплоноситель разогревается и передает тепло в трубы и радиаторы.

Многим из читателей знаком армейский кипятильник, состоящий из двух лезвий для бритья и двух проводов. Он быстро согревает воду, после чего она используется для заварки чая и прочих пищевых нужд. Но этот кипятильник потребляет огромное количество электроэнергии – его эксплуатация часто приводит к срабатыванию УЗО в щитке. Аналогичный принцип используется в электродных котлах.

Сборка электродного котла

Схема простого электродного котла для систем отопления.

Теперь мы попробуем собрать электрокотел для отопления дома своими руками. При указанных размерах используемой трубы мы получим устройство, мощность которого составит около 4-5 кВт – этого хватит для обогрева помещений площадью до 40-50 кв. м. Берем трубу и приступаем к ее осмотру – она должна быть целой, без трещин и следов ржавчины. При наличии ржавчины ее следует удалить мелкой наждачной бумагой.

Привариваем к трубе два болта – к ним будут подключаться ноль и заземление. Таким образом, корпус трубы станет у нас наружным электродом. Далее ввариваем входные и выходные патрубки – они послужат для подключения к отопительной системе. Входной патрубок располагается снизу, а выходной патрубок выводим сверху. Верхнюю крышку можно приварить, а можно выполнить в трубе внутреннюю резьбу и сделать крышку съемной.

При сборке электродного котла будьте внимательны, не допустите соприкосновения электродов между собой.

Самое сложное – сделать нижнюю крышку и вставить в нее электрод. Мы рекомендуем делать крышку съемной, чтобы электрод можно было легко вытащить и поменять. Внутренний электрод не должен соприкасаться с внутренними стенами и самой крышкой. Для создания изоляции следует воспользоваться готовыми изоляторами из стеклотекстолита или фторопласта. Процедура может показаться трудоемкой, но если у сборщика есть «прямые руки», то он справится с данной задачей.

Установка электрического котла

Наш самодельный электродный котел готов, осталось проделать последние шаги:

• Смонтировать котел и подключить его к отопительной системе;
• Заполнить систему теплоносителем и проверить ее герметичность;
• Выполнить электрические подключения.

Проверка системы отопления под давлением проводится с помощью специального аппарата, называемого опрессовщиком.

Электродные котлы монтируются в вертикальном положении, таким образом, чтобы электрический вывод для подключения центрального электрода находился снизу. Соединяем входные и выходные патрубки с отопительной системой, после чего заполняем отопительную систему теплоносителем. Внимательно просматриваем все соединения на предмет протечек. Если есть возможность, следует проверить герметичность смонтированной самостоятельно системы отопления под давлением – максимальный показатель для подобных систем составляет не выше трех атмосфер.

Если с герметичностью все нормально, приступаем к электрическим подключениям. Так как мощность нашего котла составляет больше 3 кВт, протягиваем от электрического щита отдельную электрическую линию. Обратите внимание, что ставить УЗО не нужно – они не работают совместно с электродными котлами. Фаза подключается к центральному электроду, ноль – к корпусу. Сюда же, к корпусу, подключается заземление (для этого к корпусу нашего котла приварены два болта). Заземление рекомендуется подсоединять медным проводом сечением 4 мм.

Подача электроэнергии на котлы осуществляется в ручном режиме или с помощью специальной автоматики. Потребляемая мощность замеряется амперметром. Здесь нужно проследить, вышло ли оборудование на рабочий режим. Если учесть, что мощность котла составляет 4-5 кВт, то сила тока в цепи должна составлять от 18 до 22 А (при питающем напряжении 220 Вольт). Если сила тока недостаточна, в теплоноситель добавляется раствор соды или соли.

В процессе эксплуатации системы вы сможете заметить, что она не всегда работает стабильно. Все дело в изменении параметров теплоносителя – его электрическая проводимость меняется, сопротивление падает. Поэтому нужно регулярно контролировать состояние теплоносителя и добавлять в него соли и присадки.

Электрокотел своими руками )))

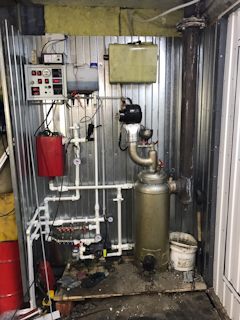

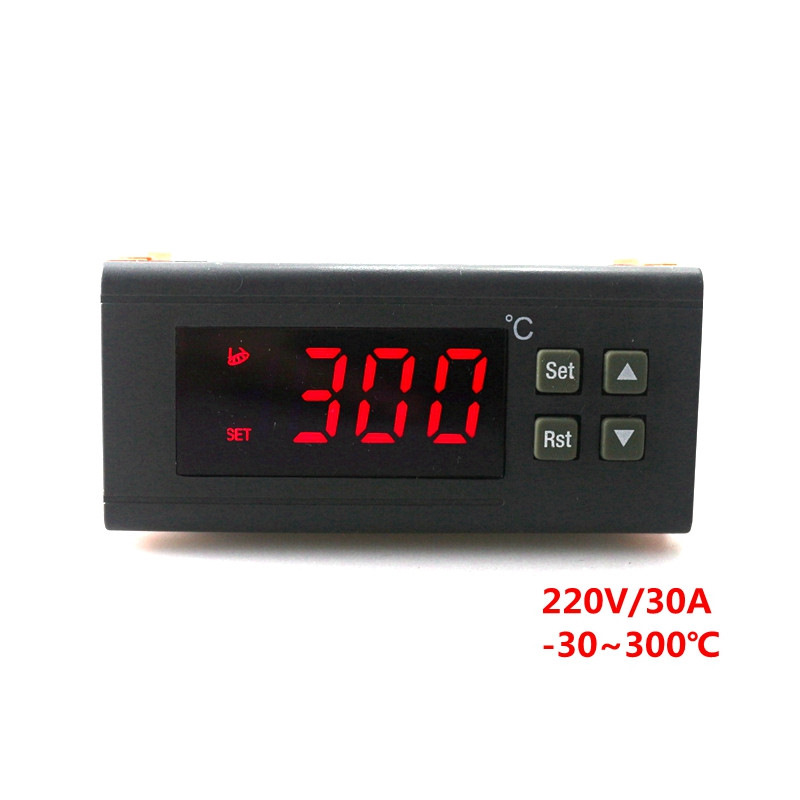

Решил сделать в гараж электрокотел на 2Х2.5Квт корпус решил сварить сам, для этого использовал трубу 76мм, разрезал его по полам для того чтоб получились боковые стенки))) верхняя часть из метала толшиной 10мм для того чтоб гайки приварить хорошо ))) нижняя стенка передняя и задняя из метала 3мм. Размер котла 33смХ22смХ7,6см. вход выход из трубы 30й, сами тэны уже со встроенной регулировкой температуры но для безопасности и удобвства регулировки дополнительно заказал на али контроллеры температуры. котел по такой схеме уже стоит у друга в гараже на 9квт и управляеться такими же контроллерами )))

Комментарии 91

Проблема с безопасностью.
Установите группу безопасности и предельный термостат.

Хорошая работа, как сейчас работает отопление ?
Хорошо бы видео поглядеть, Вашего отопления в работе поподробней, как автоматика не глючит?

Здорово. Электрокотел работает прекрасно и держит температуру ) работает в паре с печкой на отработке

Судя по фото у Вас — комбинированное отопление -электричество и масляная печь — верно?
Смотрю, навороченный щит управления — интересны подробности что за внутрянка?

Да там автоматы стоят обычные и реле температуры ))) отопление двухконткрное под будущий тёплый пол и на радиаторы уходит )

Я еще снизу 2кулера от компа воткнул вобще класс стало. Греет норм.

Я вот такой в комнату отдыха делал. Тэн снизу.

Не у меня на антифризе объём не большой норм.

ТЭНы однозначно вниз. Переверни всю конструкцию.

Как по мне так бессмысленный геморой)))

лере твердотельное впаивай, а то зипесся менять тены (боль владельца подобного изделия)))))

странное решение, тен с термостатом на 2.5 стоит дороже чем тен 3х фазный на 6квт, особенно при условии покупки внешнего ПИДа, труба с гайкой под резьбу было бы выгоднее, от такого большого котла толку нет, площадь соприкосновения теплоносителя с нагревателем уменьшена в пропорциональном объеме. Как выяснилось этот тен для полов, для отопления выгодны же керамические нагреватели там стоимость за киловатт выходит меньше чем городить трубы, насосы.

переверни свой эл/котел. Тэны внизу должны быть.

Terminator64

переверни свой эл/котел. Тэны внизу должны быть.

ну фсё, теперь я спокоен, а то прям разволновались мы 🙂

была идея сделать горизонтальную трубу и сдвух сторон тены воткнуть ))) с одной сторонй потом вход и с другой выход сделать чтоб протекало через всю длину )))

проще и лучше вертикалку 🙂

В смысле ? Греет мощность, а не оборудование. Чем отличаются ваши 5 киловатт в котле от 5 киловатт в конвекторе ? Только вот конвектору требуется только розетка с соответсвующим проводом, а котлу теплоноситель, радиаторы, насос, трубы, расширительный бак, герметичность, манометр, автоматика и соответствующий провод.

теплый пол он мне каким образом будет греть ? волшебным словом трах тибидох ?

Про теплый пол в статье ничего нет, если пол, тогда и трах и тебедах.

Электроконвекторы чем не устроили ?

Да, снизу керамический тэн не выжигающий кислород и автоматика, антимороз, дни недели, часы суток.

не думаю что он мне согреет пол ))) в -54С на улице ))))

надеюсь тэны снизу, а то сфоткано как то не совсем понятно.

тены сверху ))) сверху еше будет врезан сгон с краном и расширительный бак скорее всего будет ))) чтоб тены всегда были в жидкости

Я бы тэны снизу установил. горячая жидкость устремляется кверху, а у тебя там стальная плита, боюсь что возможно локальное закипание и перегрев тэна. С последующим выходом из строя.
Но это только мысли. Я никогда не сталкивался с котлами у которых ТЭНы сверху. Все, что я видел, были снизу.

у друга на 9квт и тены стоят сверху ))) лет 5 работают и нормально ))) главное чтоб расширительный бак был рядом с котлом чтоб держал его полным )))

Ё моё, твой друг сколько за электричество платит с 9 кВт теном, плюсом остальные потребители? Меня жаба давит за 1 кВт инфракрасного тепла), мне углём дешевле.

ну у друга хватило выкупить мини сто себе в качестве гаража ))) гараж 6х7м высота потолка 3.5м и установлен подьемник на 4т. )) так что денег у него хватает плотить за электроэнергию )))

Ааа, ну ладно тогда, ему простительно))). У меня вот лежит тэн от стиральной машинки. Хожу и поглядываю на него косо). Стоит овчинка выделки или нет? Гараж 4,5х7. Боюсь, что получится как с инфракрасником, что колом будет стоять.

все возможно ))) главное сделать и в перед эксплуатировать )))

Ааа, ну ладно тогда, ему простительно))). У меня вот лежит тэн от стиральной машинки. Хожу и поглядываю на него косо). Стоит овчинка выделки или нет? Гараж 4,5х7. Боюсь, что получится как с инфракрасником, что колом будет стоять.

Он нужен такой тэн для поддержания тепла, чтоб не было перепадов и кондицата и комфорт опять же пришел в гараж там тепло отключил тэн разжег буржуечку и балдеешь.

Ааа, ну ладно тогда, ему простительно))). У меня вот лежит тэн от стиральной машинки. Хожу и поглядываю на него косо). Стоит овчинка выделки или нет? Гараж 4,5х7. Боюсь, что получится как с инфракрасником, что колом будет стоять.

сделай бойлер литров на 10, будет тёплая вода руки помыть.ТЭН от стиралки самое то.

Ё моё, твой друг сколько за электричество платит с 9 кВт теном, плюсом остальные потребители? Меня жаба давит за 1 кВт инфракрасного тепла), мне углём дешевле.

а дешевле ли? во сколько рублей обходится 1квт тепла на угле, а на электричестве? еще надо учесть что у электрокотла кпд максимально возможный, и процентов на 30-40 выше чем у твердотопливного котла. Я понимаю что в Белово нет проблем с углем, но все же…

Может и было бы дешевле, но свет в гаражах стоит 5 с копейками рублей за кВт. И углём быстей натопить, чем электричеством. Плюс ко всему гараж не утеплён. Но это скорей минус, чем плюс)

а дешевле ли? во сколько рублей обходится 1квт тепла на угле, а на электричестве? еще надо учесть что у электрокотла кпд максимально возможный, и процентов на 30-40 выше чем у твердотопливного котла. Я понимаю что в Белово нет проблем с углем, но все же…

во -первых электричество дороже. Во-вторых мощность разная-сколько вы сможете подключить тэн в квт? А углем кв 10-15 легко добудете.Гемор только что топить-почисти, растопи, следи за котлом. Электричество проще, но и дороже

дороже насколько? везде тарифы разные, есть районы где 1квт по 1 рублю, а есть по 6руб. Не про конкретный тен речь была, а про электрокотел в целом, которые в мощности не уступают ТТ. А вот эти действия топить-почисти, растопи, следи за котлом тоже все в деньги можно перевести, где уголь может быть дороже…

ну давайте считать. 1кв электроэнергии это 864ккал, 1кг угля (допустим бурого, если хорошего-то еще больше до 7500 ккал) 3100ккал. yandex.ru/images/search?t…1&pos=0&rpt=simage&lr=191 1квт у нас стоит 3,43руб, уголь по авито посмотрел 2800тонна-2,8 руб кг. yandex.ru/images/search?t…1&pos=0&rpt=simage&lr=191 Т.е 1 ккал электричества стоит 0,004руб, а 1ккал на угле (при его низком качестве) 0,0009. Т.е разница в 4,4 раза. Весьма незаметная разница)

Отлично! Уже цифры поточнее, можно размышлять. Сори за многобукв)
Имеем разницу в 4.4 раза, теперь надо прикинуть потери при работе котлов. дорогостоящий ТТ котел с "идеальным углем" будет иметь кпд

70%, мое мнение, а бюджетные варианты ТТ котлов с каким то углем и того дадут кпд 50-60%. Разница уменьшается.
Далее при работе ЭК(электрокотла) вопросов особо не будет, передаст энергию по заявке, нагрел теплоноситель отключился, когда надо включился. Электричество привозить, хранить и закладывать не надо, доп расходов более никаких (за исключением GSM модулей). при работеТТ котла по мимо расходов на топливо, возникнут расходы на разного рода допы в лице регулятора тяги, трехходовых кранов, теплоаккумулятора и прочая погодозависимая автоматика, и это не просто для удобства, но и для экономии топлива.
Не в коем случае не принижаю ТТ котел, просто сам имел в системе два котла, ЭК и ТТК, один рабочий второй резервный, и испытал на своем опыте. Никому ничего не доказываю, просто делюсь своим опытом.

ну что на дровах и угле дешевле это факт. Даже если 70% кпд, то все равно в 3 раза стоимость отличается. То что неудобно и геморно-да. Тут бесспорно-ЭК лучше. Я этот вопрос давно просчитывал, когда у нас котел был на дровах-думал и считал перейти на ЭК. Дорого. А потом нам протянули газ).

Все классно, но эти ТЭНы полное дерьмо))сам с ними столкнулся -в бане в водонагреватель их воткнул, теперь есть занятие- каждые пол года их менять))
