Как проверить работоспособность лампочки мультиметром
В инструкциях к современным осветительным приборам производителями указываются «волшебные» сроки эксплуатации, но на практике, даже качественные и дорогие лампочки редко работают больше 1 года. Изделия устаревших конструкций, в которых источником света является раскаленная вольфрамовая нить, прослужат еще меньше. Чтобы случайно не выбросить лампу, которая еще пригодна к дальнейшему использованию, рекомендуется проверять такие изделия. Самый простой метод — установка в другой осветительный прибор. К сожалению, такой способ не всегда является удобным, а если применяется изделия с оригинальным видом цоколя, то реализация его на практике невозможна без выполнения довольно опасных действий с использованием электрических проводов, находящихся под высоким напряжением. Хорошей альтернативой этому варианту диагностики является использованием портативных измерительных приборов. Как проверить лампочку мультиметром будет подробно рассказано в этой статье.
Какой мультиметр использовать для проверки
Для того чтобы проверить электрическую лампочку на работоспособность можно использовать практически любую модель мультиметра. Одним из самых доступных устройств, оснащенных функцией прозвона электрической цепи, является модель DT832. Таким устройством можно проверить не только лампочки. Например, с помощью мультиметра легко осуществляется ремонт автомобилей, например, можно определять положение дроссельной заслонки карбюратора или прозвонить проводку. Если у тестера звуковой сигнализатор отсутствует, то можно использовать его в режиме измерения сопротивления.
Если проверить работоспособность лампочки необходимо срочно, а в наличии нет мультиметра либо прибор оказался неисправным, то можно собрать самодельное устройство, которое может вполне справиться с этой задачей. Для этой цели можно использовать стрелочный индикатор и батарейку на 1.5 вольта. Достаточно соединить эти элементы последовательно с использованием разрыва с 2 щупами. Таким образом можно эффективно проверить обрывы некритичной к повышенному току электрической цепи.
Подготовительные работы
Каких-либо специальных навыков обращения с электроизмерительными приборами не требуется. Кроме мультиметра для успешного выполнения тестирования лампочек могут понадобиться только перчатки. Некоторые модели электрических источников света запрещается брать голыми руками, иначе оставленные на поверхности лампы жировые следы могут привести к скорому выходу изделия из строя. Также может понадобиться спирт и старая зубная щетка для очистки контактов. Если лампочка эксплуатировалась во влажной среде, то на ее металлических элементах может образоваться довольно прочная оксидная пленка, которая часто становится причиной вынесения ложного заключения о неисправности электрического источника света. С этой целью можно также использовать универсальное средство WD-40.
Перед выполнением диагностической операции следует также убедиться в том, что измерительный прибор находится в работоспособном состоянии. Для этой цели достаточно перевести устройство в режим «прозвона» и соединить плюсовой и минусовой щупы. По звуковому сигналу можно определить исправность мультиметра. При отсутствии возможности проверить мультиметр таким образом, прибор следует перевести в режим измерения сопротивления. Исправность тестера также может быть установлена соединением контактов, но, в этом случае, на индикаторе должно появиться числовое отображение сопротивления (около 1 Ома).
Безопасность выполнения диагностической операции превыше всего, поэтому, если нет уверенности в том, что фазный провод подключен к лампе через выключатель, перед ее извлечением из патрона рекомендуется отключить предохранительные автоматы в электрическом щитке.
Проверка лампы накаливания
В большинстве случаев неисправность лампы накаливания можно определить при визуальном осмотре. Если спираль внутри колбы повреждена, то дальнейшая эксплуатация электрического источника света невозможна.
Иногда повреждение проводников образуется в местах припайки контактов либо на участке между цоколем и спиралью. Такую поломку определить на глаз практически невозможно, поэтому если спираль целая, то следует воспользоваться мультиметром для того, чтобы убедиться в отсутствии обрыва цепи. Если стеклянная колба изготовлена из непрозрачного стекла либо была окрашена, то без тестера определить внутренний обрыв проводника также не получится.
Как проверить лампу мультиметром (последовательность действий):
- Перевести мультиметр в режим «прозвона».
- Присоединить щупы к контактам лампы накаливания (полярность не имеет значения).
Исправность электрической лампы будет определена по звуковому сигналу. Наличие прохождения электрического тока по внутренней спирали можно также определить, если замерить сопротивление лампочки. Для этой цели мультиметр следует перевести в режим измерения сопротивления, а затем также присоединить щупы к металлическим контактам источника света.
Если в результате проверки дисплей цифрового прибора покажет бесконечно большое сопротивление либо звуковой сигнал будет отсутствовать, то лампу накаливания потребуется заменить (при использовании стрелочного прибора будет отсутствовать механическое движение индикатора). Чтобы убедиться в том, что причиной неисправности лампы является обрыв цепи, следует внимательно осмотреть контакты электрического источника света. Даже при наличии незначительно окисла их необходимо смочить спиртом и почистить зубной щеткой или любым неметаллическим твердым предметом, после чего провести повторную диагностику.
С помощью мультиметра можно диагностировать обрыв электрической цепи и у автомобильной лампочки. Если необходимо проверить элемент головного освещения, то следует обратить внимания на тот факт, что в таких устройствах используется 2 нити, рассчитанные на 12 Вольт, которые необходимо прозвонить отдельно.
Каких-либо отличий в том, как проверить галогеновую лампу такого же напряжения не существует. Такой источник света отличается от обычного элемента только использованием инертного газа в колбе.
Диагностика люминесцентной лампы
О том, как проверить люминесцентную лампу мультиметром несложно догадаться, если знать принцип работы этого прибора освещения. В каждом отдельном элементе устанавливаются с двух противоположных сторон спирали-электроды, с помощью которых осуществляется запуск тлеющего разряда внутри колбы. Выход люминесцентной лампы из строя происходит в момент перегорания нитей накаливания, поэтому, как и в случае с вольфрамовой нитью, достаточно измерить сопротивление между контактами, чтобы выяснить возможность дальнейшей эксплуатации изделия.
Для того чтобы проверить мультиметром люминесцентную лампу достаточно извлечь ее из держателя и замерить сопротивление между контактами с каждой стороны. При отсутствии звукового сигнала либо наличии бесконечно большого сопротивления можно констатировать неисправность осветительного прибора.
Многих владельцев мощных ртутных источников света интересует вопрос, как проверить лампу ДРЛ тестером. Наиболее часто возникает необходимость определения исправности ДРЛ 250 на 220 Вольт. Диагностическая операция осуществляется с помощью тестера, который также следует перевести в режим проверки резисторов, затем коснуться щупами выводов осветительного прибора. При отсутствии изменений в показаниях прибора лампу потребуется заменить.
Проверка дросселя
Если лампочки окажутся исправными, то отсутствие запуска тлеющего разряда может происходить по причине выхода из строя дросселя. Эту деталь также можно проверить с помощью тестера.
Инструкция, как проверить дроссель лампы дневного света мультиметром:
- Перевести мультиметр в режим измерения сопротивления.
- Подсоединить один щуп к входу, второй — к выходу электронного элемента.
При отсутствии обрыва цепи дроссель лампы дневного света можно считать исправным, но только при условии, что его изоляция не повреждена. Если есть потемневшие места, то на таких участках, возможно, произошел электрический пробой, который может стать причиной неработоспособности элемента.
Проверка светодиодной лампы
Для того чтобы проверить светодиодную лампу потребуется аккуратно снять рассеиватель. Затем перевести измерительный прибор в режим измерения сопротивления до 200 Ом. В этом случае на щупах тестера будет небольшое напряжение, которое не в состоянии полностью зажечь светодиод, но слегка подсветить его вполне возможно.
При такой проверке важно соблюсти полярность. В точке вывода электричества от внутреннего блока питания, как правило, указывается «+» и «−». Полупроводники подключаются последовательно, поэтому чтобы их проверить необходимо поочередно подключить щупы к каждому элементу (со стороны «плюса» подключается красный щуп). В первую очередь следует прозвонить элементы, на поверхности которых есть темные пятна.
Не лишней будет информация о том, как проверить светодиодную лампочку, если каждый элемент «отзовется» на прикосновение щупов мультиметра небольшим свечением. В этом случае прозванивают провода от цоколя, до платы питания. Также следует проверить исправность транзистора и диодного моста.
Если в результате проверки будет выявлены неисправности внутренних элементов, то энергосберегающую лампу дешевле заменить, чем тратить время на поиск подходящих электрических деталей.
Диагностика неисправности лампы подсветки монитора
Как проверить лампу подсветки монитора правильно, зависит от того, какой тип осветительных элементов используется в экране компьютера. Для выполнения этой задачи могут применяться:
- CCFL (флуоресцентные лампочки).
- Светодиоды.
Флуоресцентные лампочки подсветки экрана можно проверить с помощью специального тестера. Светодиоды проверяются таким же образом, как и при диагностике полупроводниковых ламп, работающих от сети. Если подключить щупы к элементам соблюдая полярность, то они начнут немного светиться (в режиме измерения сопротивления до 200 Ом).
Основная проблема при выполнении диагностической операции — добраться до осветительных элементов. При выполнении работы следует соблюдать осторожность, ведь даже в отключенном мониторе может оставаться опасное для жизни напряжение.
Буквенные обозначения электрических лампочек
Если вы узнали, как прозвонить лампочку, но не знаете о том, к какому типу элементов питания относится изделие, то следует поискать на ее корпусе обозначение. Тип осветительного прибора, как правило, указывается несколькими символами:
- LED — светодиодные.
- CCFL — флуоресцентные.
- ДРЛ — ртутная.
- ЛДС — дневного света.
- ЛН — накаливания.
На светильниках также может быть указана буквенная маркировка. По первому символу можно установить принадлежность прибора к определенной категории, например:
- Н — накаливания.
- Д — светодиодная.
- И — кварцево-галогенная.
- Р — газоразрядная ртутная лампа.
Вне зависимости от того на двенадцать вольт используется осветительный элемент или подключается к бытовой электрической сети, буквенное обозначение остается неизменным.
Как проверить лампочку мультиметром?
Не всегда визуальный осмотр лампы позволяет сделать вывод о её пригодности или непригодности. Бывают случаи, когда вольфрамовая нить не имеет повреждений, но лампочка в светильнике не светится. Еще сложнее дела обстоят со светодиодными или люминесцентными лампами. Установить причину и тем самым подтвердить или опровергнуть неисправность лампы можно несколькими способами. О том, как это сделать, можно узнать из этой статьи.
Простейший способ
Самый простой способ диагностики подходит как для лампочек накаливания, так и для люминесцентных и светодиодных ламп. Он предполагает вкрутить подозрительную лампочку в другой светильник и включить его. К сожалению, это не всегда возможно. Иногда резьбовая часть цоколя изготовлена с отклонением от стандартного размера и при вкручивании в патрон не замыкает оба электрических контакта. Или в доме больше нет светильников с точно таким же патроном.

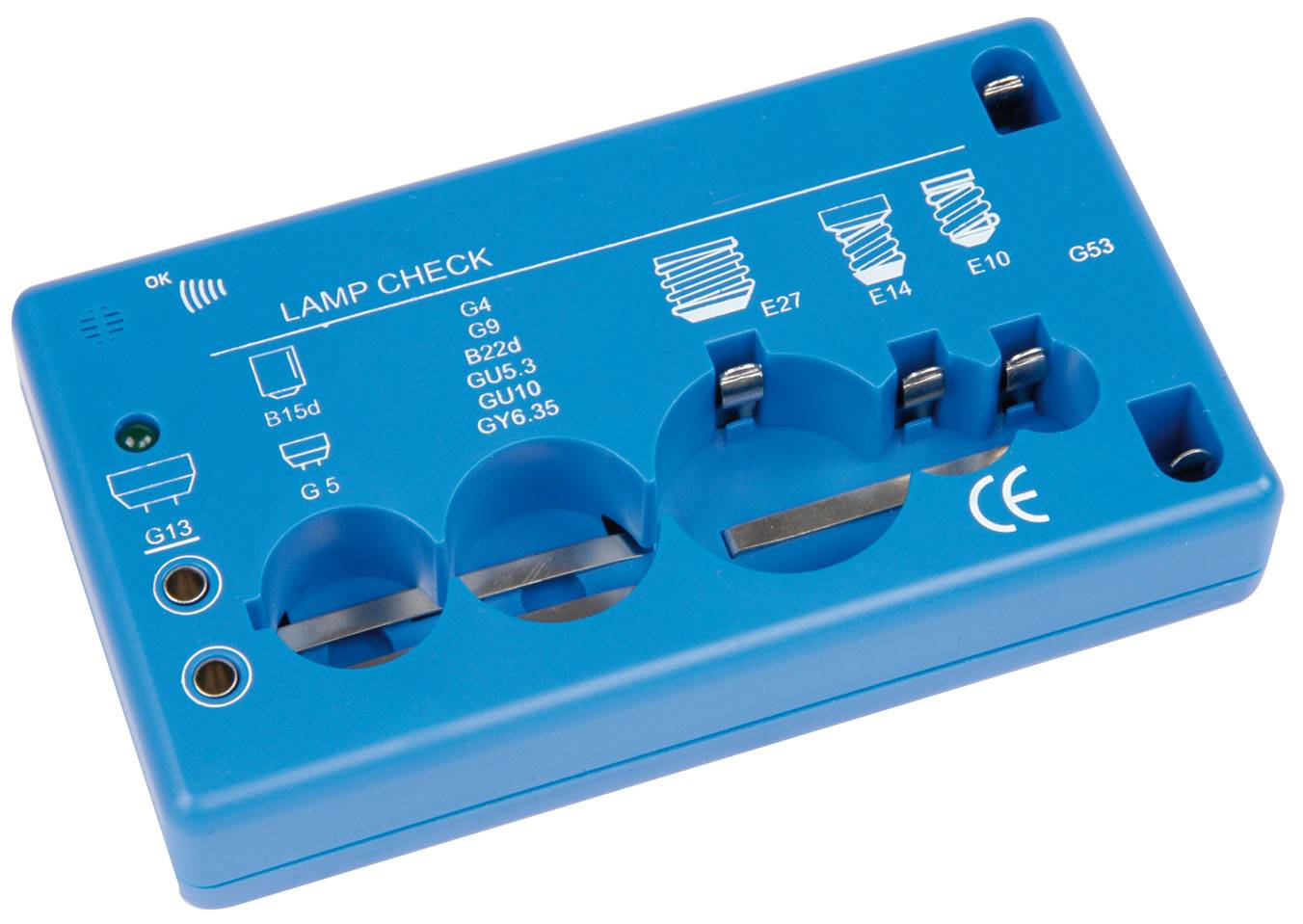

Покупая лампочку в магазине электротоваров, многие обращали внимание на то, как продавец проверяет её с помощью тестера. В корпусе тестера есть несколько разъёмов, предназначенных для диагностики лампочек разного типа: накаливания, люминесцентных и галогенных. Его задача – проверить целостность проводников внутри лампы, о чём свидетельствует звуковой сигнал. Эту же самую операцию можно проделать в домашних условиях, воспользовавшись мультиметром или многофункциональной индикаторной отвёрткой.
Проверка цифровым тестером
В режиме прозвонки
Каждый мультиметр имеет режим прозвонки, с помощью которого можно проверить целостность электрического соединения. На панели прибора данный режим обозначается специальным символом. Чтобы проверить работоспособность лампочки нужно:
- установить переключатель в режим прозвонки (проверки на обрыв);
- коснуться одним щупом центрального контакта, а другим – бокового (для ламп накаливания с резьбовым цоколем).
Если осветительный прибор исправен, то тестер издаёт звук, а на ЖК-дисплее появляется число в пределах 3-200 Ом.
Перед каждым измерением следует кратковременно замыкать щупы между собой, чтобы убедиться в исправности измерительной цепи тестера.
Компактную люминесцентную (КЛЛ) и светодиодную лампу таким способом не протестируешь, из-за наличия внутри электронной схемы. Отдельно можно проверить пригодность только стеклянную спираль КЛЛ. Для этого её нужно аккуратно отделить от цокольной части и прозвонить две пары проволочных выводов, идущих на плату электронного балласта.
В режиме проверки сопротивления
Существует ещё один, более точный, метод диагностики спиральных ламп с помощью мультиметра. Им можно не только определить пригодность лампочки, но и узнать её сопротивление. Зачем это нужно? Например, заводской отпечаток на колбе лампы накаливания стёрт. Следовательно, её мощность неизвестна. Данный способ поможет решить эту проблему.
Теперь о том, как проверить лампочку мультиметром в режиме сопротивления. Для этого нужно перевести переключатель на позицию с пределом 200 Ом, а затем коснуться щупами электрических контактов лампы точно так же, как в режиме прозвонки. В этом случае звуковой сигнал отсутствует, а на ЖК-дисплее появится значение сопротивления в Омах. Если на табло осталась «1», то внутри осветительного прибора обрыв.
По измеренному сопротивлению спирали в холодном состоянии можно сделать вывод о её мощности. В нами составленной таблице приведены данные об основных типах ламп, применяемых в быту.
Во время замера следует помнить, что за счёт плохого контакта щупов с тестером полученный результат может отличаться от табличного в большую сторону на несколько Ом.
Проверка индикаторной отверткой
Чтобы в домашних условиях проверить на исправность лампочку, необязательно иметь под рукой мультиметр. Гораздо быстрее это сделать с помощью многофункциональной индикаторной отвёртки. Её отличие от обычного индикатора заключается в наличии батарейки-таблетки внутри корпуса. Работоспособность такой отвертки проверяется касанием пальцев её металлических контактов с торцов. При этом индикаторный светодиод внутри неё должен светиться.
Последовательность действий по проверке лампы накаливания следующая:
- В одну руку берут лампочку, касаясь резьбы (боковой контакт).
- В другую руку берут индикаторную отвёртку и металлическим стержнем касаются центрального контакта лампы, а большим пальцем – торца отвёртки. Таким образом, цепь замыкается через отвёртку, лампу и тело человека. Весь тест занимает всего пару секунд.
В заключение…
В заключение еще раз стоит отметить, что из-за сложности конструкции, выяснить работоспособность светодиодной или компактно люминесцентной лампы при помощи мультиметра или индикаторной отвертки не получится. Проверить такие лампочки можно только первым способом — подав на их контакты рабочее напряжение.
Вышеприведенные способы проверки бытовых лампочек будут работать и в случае с автомобильными лампами с нитью накала, а также люминесцентными лампами дневного света типа Т8.
Подробно о напряжении светодиода — как узнать рабочий ток
Зачастую в руки ремонтника или радиолюбителя попадают светодиоды без приложения технической документации. Для правильного применения полупроводниковых приборов требуется знать их характеристики, в противном случае скорый выход из строя светоизлучающего элемента неизбежен. Хотя управляющим параметром для LED является ток, знание рабочего напряжения является важным – при его превышении жизнь p-n перехода окажется недолгой.
Как узнать какой светодиод стоит в лампе
Самый простой вариант – если лампа полностью исправна. В этом случае надо просто измерить падение напряжения на любом из элементов. Если при подаче питания один или несколько элементов не светят (или все), надо идти другим путем.
Если лампа построена по схеме с драйвером, то на драйвере указано выходное напряжение в виде верхнего и нижнего пределов. Это связано с тем, что драйвер стабилизирует ток. Для этого ему надо изменять напряжение в определенных границах. Фактическое напряжение придется измерить мультиметром и убедиться, что оно в норме. Далее визуально (по дорожкам печатной платы) определить количество параллельных цепочек светодиодов в матрице и количество элементов в цепочке. Напряжение драйвера нужно разделить на число последовательно соединенных элементов. Если напряжение на драйвере не обозначено, то его можно лишь замерить по факту.
Если светильник построен по схеме с балластным резистором и его сопротивление известно (или его можно измерить), то напряжение светодиода можно определить расчетным способом. Для этого надо знать рабочий ток. В этом случае надо рассчитать:
- падение напряжения на резисторе – Uрезистора=Iраб*Rрезистора;
- падение напряжения на цепочке LED – Uled=Uпитания – Uрезистора;
- разделить Uled на количество приборов в цепочке.
Если Iраб неизвестен, его можно принять равным 20-25 мА (схема с резистором применяется для маломощных фонарей). Точность будет приемлема для практических целей.
Сколько вольт имеет прямое напряжение светодиода
Если изучить стандартную вольт-амперную характеристику светодиода, можно заметить на ней несколько характерных точек:
- В точке 1 p-n переход начинает открываться. Через него начинает идти ток и LED начинает светиться.
- При увеличении напряжения ток достигает рабочего значения (в данном случае 20 мА), и в точке 2 напряжение является рабочим для данного LED, яркость свечения становится оптимальной.
- При дальнейшем увеличении напряжения ток растет, и в точке 3 достигает своего максимально допустимого значения. После этого он быстро выходит из строя, а кривая ВАХ растет только теоретически (штриховой участок).
Надо заметить, что после окончания перегиба и выхода на линейный участок ВАХ имеет большую крутизну, что ведет к двум последствиям:
- при увеличении тока (например, при неисправности драйвера или отсутствии балластного резистора) напряжение растет слабо, поэтому можно говорить о постоянном падении напряжения на p-n переходе, независимо от рабочего тока (эффект стабилизации);
- при небольшом увеличении напряжения ток растет быстро.
Поэтому заметно увеличивать напряжение на элементе относительно рабочего нельзя.
На сколько вольт бывают светодиоды
Параметры светодиодов большей частью зависят от материала, из которого изготовлен p-n переход, хотя часть характеристик все же зависит от конструктива. Типовые значения рабочего напряжения и цвет свечения для маломощных элементов при токе 20 мА сведены в таблицу:
| Материал | Цвет свечения | Диапазон прямых напряжений, В |
|---|---|---|
| GaAs, GaAlAs | Инфракрасный | 1,1 – 1,6 |
| GaAsP, GaP, AlInGaP | Красный | 1,5 – 2,6 |
| GaAsP, GaP, AlInGaP | Оранжевый | 1,7 – 2,8 |
| GaAsP, GaP, AlInGaP | Желтый | 1,7 – 2,5 |
| GaP, InGaN | Зеленый | 1,7 – 4 |
| ZnSe, InGaN | Голубой | 3,2 – 4,5 |
| Люминофор | Белый | 2,7 – 4,3 |
Мощные осветительные светодиоды работают при больших токах. Так, кристалл популярного LED 5730 предназначен для длительной эксплуатации при токе 150 мА. Но из-за крутой ВАХ, стабилизирующей падение напряжения, его Uраб составляет около 3,2 В, что укладывается в указанное в таблице значение.
Как определить напряжение
Самый очевидный метод определения напряжения полупроводникового прибора – это использовать регулируемый источник питания. Если блок питания регулируется с нуля и при этом возможен контроль тока (а еще лучше – его ограничение), то больше ничего не нужно.
Надо подключить LED к источнику, строго соблюдая полярность. Дальше надо плавно поднимать напряжение (до 3..3,5 В). При определенном напряжении светодиод вспыхнет в полную силу. Этот уровень будет примерно соответствовать рабочему току, который можно считать по амперметру. Если у прибора нет встроенного амперметра, то крайне желательно контролировать ток по внешнему прибору.
Такой метод применим к приборам оптического диапазона. Свечение УФ- и ИК-светодиодов не видно человеческим зрением, но в последнем случае можно наблюдать за включением LED через камеру смартфона. Таким методом можно отследить появление инфракрасного излучения.
Важно! При подъеме напряжения не превышать предел 3..3,5 В! Если светодиод при таких условиях не горит, возможна неверная полярность подключения прибора. Он может выйти из строя из-за превышения предела обратного напряжения.
Если регулируемого источника нет, можно взять обычный блок питания с фиксированным выходом, заведомо превышающим предполагаемое напряжение светодиода. Или даже батарейку на 9 В, но в этом случае можно будет проверить только светодиод небольшой мощности. К светоизлучающему элементу надо последовательно припаять резистор так, чтобы ток в цепи не превысил верхний предел. Если предполагается, что LED маломощный и работает при токе не более 20 мА, то для источника с выходным напряжением 12 В резистор должен быть около 500 Ом. Если используется мощный осветительный прибор (например, типоразмера 5730) с током 150 мА (батарейка такой ток обеспечит не всегда), то резистор должен быть около 10 Ом. Надо подключить цепочку к источнику постоянного напряжения, убедиться в зажигании LED и замерить падение напряжения на нем.
Существуют и альтернативные способы узнать, на сколько вольт рассчитан светодиод .
Мультиметром
У некоторых мультиметров напряжение, подаваемое на клеммы в режиме тестирования диодов, достаточно велико для зажигания LED. Такой измерительный прибор можно использовать для определения рабочего напряжения светодиода, одновременно проверяя цоколевку полупроводникового элемента. При верном подключении p-n переход начнет светиться, а тестер покажет какое-то сопротивление (зависит от типа LED). Проблема этого метода в том, что для замера фактического значения Uрабочего на выводах светодиода потребуется второй мультиметр. И другой момент: измерительного напряжения мультиметра вряд ли будет достаточно для вывода светодиода в рабочую точку по току. Визуально это заметно по недостаточно яркому свечению, а для замеров это будет означать, что светодиод не вышел на линейную часть ВАХ и фактическое значение рабочего напряжения будет выше.
По внешнему виду
Рабочее напряжение приблизительно можно оценить по внешнему виду и цвету свечения LED (иногда цвет можно определить даже не подавая питание на прибор). Для этого можно воспользоваться таблицей, приведенной выше. Но однозначно определить напряжение по цвету свечения светодиода не получится. Зачастую производители подкрашивают компаунд, чтобы цвет излучения p-n перехода сложился с цветом линзы и получился новый оттенок. К тому же даже в пределах одного цвета существует разброс параметров (см. таблицу) для светодиодов разных типов. Так, для LED белого свечения разница напряжений может достигать более 50%.
Как узнать на какой ток рассчитан светодиод
Все вышесказанное относится к обычным LED, работающим без дополнительных встроенных элементов. Существующие технологии позволяют встраивать в корпус прибора добавочные комплектующие. Например, гасящие резисторы. Так получают светодиоды на большее напряжение – 5,12 или 220 В. Визуально определить напряжение зажигания таких приборов практически невозможно. Поэтому остается один путь.
Если предыдущие способы не дали результата и есть уверенность, что LED исправен, надо пробовать подавать на него повышенное напряжение. Сначала 5 В, потом увеличить напряжение до 12 В, если результата нет – можно попробовать повышать далее, вплоть до 220 В. Но до таких величин лучше не экспериментировать – это напряжение опасно для человека. Кроме того, в случае ошибки можно получить разрушение корпуса светодиода. При этом может произойти небольшой хлопок, оплавление изоляции проводов, возгорание и т.д. В настоящее время технологии шагнули далеко вперед, и светодиод стоит не настолько дорого, чтобы из-за него рисковать оборудованием и здоровьем.
Как проверить лампочку мультиметром
Для начала напомним, что галогеновую лампу относят к тепловому источнику освещения. В ней, как и в обычной лампочке, есть спираль. Под воздействием тока она нагревается и производит световое излучение. Повышенная яркость и насыщенность создается за счет наличия в колбе газовой смеси, в состав которой входят галогены (отсюда и название). Такой тип ламп широко применяют для создания точечного освещения или подсветки.
Что делать, если галогеновая лампочка перестала гореть?
- для начала стоит проверить напряжение в цоколе осветительного прибора;
- если с напряжением все в порядке проверке подвергают лампочку.
Последовательность проверки галогеновой лампы
Проверять будем также мультиметром. Для этого устанавливаем на приборе режим для измерения минимального сопротивления.
- кладем лампочку рядом с прибором;
- берем щупы в руки;
- прикладываем к выводам лампочки.
Показания зависят от типа лампочки и от того насколько она остыла после предыдущего включения. Сопротивления также будут разными для бытовой лампы на 220 вольт и для автомобильной на 12 вольт, но в любом случае величина сопротивления будет в пределах от 0.5 Ом до единиц Ом. Если же значение стремится к бесконечности, то лампа признается нерабочей.
Проверка инфракрасного диода
Действительно, почти в каждом доме есть такой LED. В пультах дистанционного управления они нашли широчайшее применение. Представим ситуацию, что пульт перестал переключать каналы, вы уже почистили все контакты клавиатуры и заменили батареи, но он все равно не работает. Значит нужно смотреть диод. Как проверить ИК-светодиод?
Человеческий глаз не видит инфракрасного излучения, в котором пульт передаёт информацию телевизору, но его видит камера вашего телефона. Такие светодиоды используются в ночной подсветке камер видео наблюдения. Включите камеру телефона и нажмите на любую кнопку пульта – если он исправен вы должны увидеть мерцания.
Методы проверки мультиметром ИК светодиода и обычного — одинаковы. Еще один способ как проверить инфракрасный светодиод на исправность – подпаять параллельно ему LED красного свечения. Он будет служить наглядным показателем работы ИК диода. Если он мерцает, значит сигналы на диод поступают и нужно менять ИК диод. Если красный не мерцает, значит сигнал не поступает и дело в самом пульте, а не в диоде.
В схеме управления с пульта есть еще один важный элемент, принимающий излучение — фотоэлемент. Как проверить фотоэлемент мультиметром? Включите режим измерения сопротивления. Когда на фотоэлемент попадает свет – состояние его проводимости изменяется, тогда изменяется и его сопротивление в меньшую сторону. Понаблюдайте этот эффект и убедитесь в исправности или поломке.
Основные типы и разновидности
Мы все знаем и понимаем, что прогресс в радиоэлектронике начался с появлением диода. Некоторые пользователи должны еще помнить вакуумные диодные лампы.
Теперь им на смену пришли полупроводниковые детали. Они экономичны, но основное преимущество — миниатюризация электронных девайсов.
Рассмотрим, какого типа бывают диоды.
Выпрямительные
Этот тип электронных элементов можно часто встретить в блоке питания для разных устройств. Так называемые «диодные мостики,» которые применяются для смены переменного тока в постоянный.
Изменяя степень насыщения этих радиоэлементов различным внутренним содержимым, можно получит полупроводник с различными свойствами с учетом необходимых параметров.
Стабилитроны
Следующий радиодеталь из семейства диодов — стабилитрон. У него высокая проводимость достигается при определенном уровне напряжения.
Как только необходимый уровень напряжения возникает в стабилитроне — он открывается и по нему проходит ток. Если уровень тока падает — стабилитрон закрывается, и поток электронов отсекается.
Основное применение — устройства для стабилизации сетевого напряжения.
Туннельные
Опять с применением разного типа присадок получается достаточно узкий p-n переход, который может пропускать подаваемый ток в разных направлениях. Это его отличительное свойство.
Такие детали могут применяться как:
- В высокоскоростных переключателях.
- В радиоэлектронных переключателях в сфере повышенных частот 31–101 ГГЦ.
- В устройствах, отвечающих за прием и усиление электромагнитных колебаний.
Изображение туннельника в схемах:
Варикапы
Следующая разновидность — это варикапы. Их основное отличие — переменная ёмкость. Барьерная ёмкость конкретно таких радиодеталей находится в зависимости от обратного напряжения.
Применяются в приборах, управляющие частотой генераторов.
Обозначение на схемах:
Светодиоды
Нам светодиоды знакомы как СИД или LED.
Эти диоды, при подаче на электроды прямого напряжения, излучают холодный свет в разных спектрах. Сегодня LED-освещение активно вытесняет традиционные источники света.
Фотодиод
Проводимость таких радиодеталей напрямую зависит от попадающего на них светового потока.
Протекающий ток пропорционален уровню освещения.
На этом его свойстве основаны различного типа датчики и устройства, применяемые как производственных помещениях, так и для бытовых нужд.
Если в ходе эксплуатации с применением диодов различного типа возникают такие неисправности как:
- превышен максимально допустимый уровень тока;
- деталь низкого качества или с заводским браком;
- повысился уровень обратного напряжения.
То деталь нуждается в диагностике.
Для этой цели есть специальный прибор — мультиметр.
Этапы проверки
Диоды работают при невысоком напряжении постоянного тока. Его генерируют блоки, к которым проблематично подключится. Но частью конструкции светодиода является полупроводниковый переход, за счет которого ток пропускается в заданном направлении. Если величины тока хватает, лампочка загорается. Проверка диодов мультиметром
Применяя мультиметр, легко определить исправность элемента. Для этого прибор устанавливается на режим прозвонки, после чего:
- Щупы подкидываются на участок полупроводника, который нужно проверять.
- Красный щуп с положительным зарядом подсоединяется к светодиодному аноду.
- Черный щуп с отрицательным зарядом подкидывается на катод.
- На экране прибора должен высветиться показатель падения напряжения после перехода p-n.
- Изменяется полярность подключения. При отсутствии падения напряжения диод является рабочим.
Тестируем лампу накаливания мультиметром
Для того чтобы проверить пригодность обычной лампочки, один их щупов тестера прижимаем к центру цоколя в место расположения контакта, второй щуп прижимаем к резьбе. Если лампочка вполне себе рабочая, то тестер издаст сигнал зуммера, одновременно с этим на экране будут показаны цифры из диапазона от трёх до двухсот.
Сопротивление спирали лампы напрямую зависит от того, какой материал использован для её изготовления, а также от длины. Чтобы быть уверенным в результатах проверки, места, где будут приложены щупы, следует предварительно зачистить напильником от окислов.
Этот способ поможет найти не только место обрыва в цепи, но и покажет, пусть и приблизительно, какую мощность потребляет устройство. Если на лампочке стёрлась надпись, указывающая на номинальное напряжение, то мультиметр поможет это выяснить. Чтобы результаты были более точными, следует установить переключатель в режим двухсот Ом.

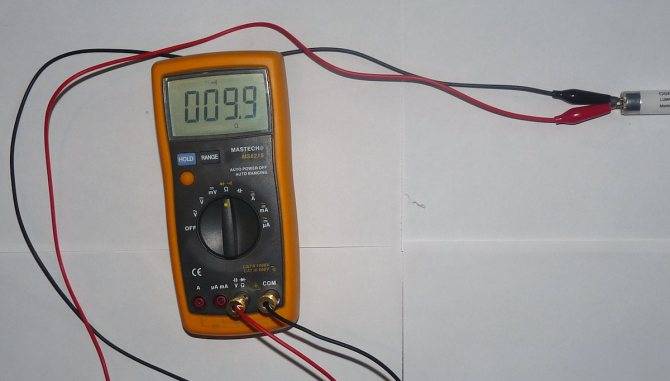

Подключение щупов мультиметра для прозвонки лампы накаливания
Руководствуясь описанной методикой, можно проверить сопротивление лампочной спирали. Чтобы не засорять себе голову лишними математическими формулами, используйте данные в приведённой ниже таблице.
Таблица: соотношение мощности и сопротивления
| Ω | Вт |
| 150 | 25 |
| 85 | 40 |
| 63 | 60 |
| 48 | 75 |
| 38 | 100 |
| 27 | 150 |
Аналогично можно протестировать и лампочки в автомашине на двенадцать вольт. Нужно иметь в виду, что иногда в этих лампах имеется по две спирали. Одна из них отвечает за дальний свет, а вторая — за ближний. Этот же метод применим и для ламп дневного света трубчатого типа, они имеют тоже по две спирали, установленные по краям между электродами.
Анализ работоспособности диодов и радиоламп
Радиолампы представляют собой ламповые диоды, использовавшиеся ранее в электронном оборудовании. В настоящее время они заменены полупроводниковыми диодами. Тестирование любых видов диодов, в том числе радиоламп, с помощью мультиметра имеет свои особенности.
Диод имеет два полюса – катод и анод. Если поднести положительный щуп мультиметра (красный) к аноду, а отрицательный (черный) к катоду, ток будет протекать через диод. На экране мультиметра отобразится пороговое напряжение, величина которого может колебаться от 200 до 800 мВ.
Если поменять местами щупы тестера, ток протекать не будет, поскольку диод обладает однонаправленной проходимостью. В случае с радиолампой сопротивление нужно определять между нитью накала, являющейся катодом, и управляющей сеткой.
Существует специальный прибор, называемый тестер ламп. Такие анализаторы, обеспечивающие проверку электроламп, снабжены приспособлениями для испытания вакуума. Эти приборы полезны не только как испытатели, но и как анализаторы для быстрого измерения рабочего режима ламповых элементов любого радиоаппарата.
Испытатель несколько отличается от мультиметра, он больше похож на стенд и позволяет измерять анодно-сеточные характеристики. На нем присутствуют гнезда для лампочек, миллиамперметр, работающий как милливольтметр, а также источники питания. Для любителей старых ламповых приемников тестер становится отличным помощником в работе.
Подготовительные работы
Каких-либо специальных навыков обращения с электроизмерительными приборами не требуется. Кроме мультиметра для успешного выполнения тестирования лампочек могут понадобиться только перчатки. Некоторые модели электрических источников света запрещается брать голыми руками, иначе оставленные на поверхности лампы жировые следы могут привести к скорому выходу изделия из строя. Также может понадобиться спирт и старая зубная щетка для очистки контактов. Если лампочка эксплуатировалась во влажной среде, то на ее металлических элементах может образоваться довольно прочная оксидная пленка, которая часто становится причиной вынесения ложного заключения о неисправности электрического источника света. С этой целью можно также использовать универсальное средство WD-40.
Перед выполнением диагностической операции следует также убедиться в том, что измерительный прибор находится в работоспособном состоянии. Для этой цели достаточно перевести устройство в режим «прозвона» и соединить плюсовой и минусовой щупы. По звуковому сигналу можно определить исправность мультиметра. При отсутствии возможности проверить мультиметр таким образом, прибор следует перевести в режим измерения сопротивления. Исправность тестера также может быть установлена соединением контактов, но, в этом случае, на индикаторе должно появиться числовое отображение сопротивления (около 1 Ома).
Безопасность выполнения диагностической операции превыше всего, поэтому, если нет уверенности в том, что фазный провод подключен к лампе через выключатель, перед ее извлечением из патрона рекомендуется отключить предохранительные автоматы в электрическом щитке.
Как проверить светодиод мультиметром
Светоизлучающие диоды нашли широкое применение в современных осветительных приборах. Это обусловлено их экономичностью и высокой надежностью по сравнению с обычными электролампами.
Тем не менее, LED-элементы не застрахованы от неисправностей. Проверить их работоспособность можно различными способами, но наиболее точным и простым методом является проверка с помощью тестера.
В этой статье мы поговорим о том, как проверить светодиод мультиметром, и каковы особенности этой процедуры.
Тестирование светодиодов в режиме прозвонки
Мультиметр представляет собой универсальный измеритель, который позволяет проверить исправность практически любого электрического устройства или элемента. Чтобы проверить с помощью тестера светоизлучающий диод, необходимо, чтобы прибор мог переключаться в режим проверки диодов, который чаще всего называют прозвонкой.
Проверка исправности светодиода мультиметром производится в следующем порядке:
- Установить переключатель тестера в режим проверки диодов.
- Подключить щупы мультиметра к контактам проверяемого элемента.
При подключении LED следует учитывать полярность его выводов (черный щуп измерительного прибора подключается к катоду, а красный – к аноду). Впрочем, если точное расположение полюсов неизвестно, то ничего страшного в неправильном подсоединении нет, и светодиод в этом случае из строя не выйдет.
Если щупы подключены к контактам неправильно, то начальные показания на табло тестера не изменятся. Если полярность не перепутана, рабочий диод начнет светиться.
- Ток прозвонки имеет небольшое значение, и его недостаточно для того, чтобы светодиод работал в полную силу. Поэтому увидеть свечение элемента можно, слегка затемнив помещение.
- Если возможности приглушить освещение нет, нужно посмотреть на показания мультиметра. При проверке рабочего диода значения на табло прибора будут отличаться от единицы.
Наглядно проверка светодиодов на видео:
С помощью этого метода можно проверить на работоспособность даже мощный диод. Минус такого способа заключается в том, что провести диагностику элементов, не выпаивая их из схемы, не получится. Чтобы протестировать LED в схеме, к щупам необходимо подсоединить переходники.
Иногда исправность детали проверяется путем измерения сопротивления, но этот способ не получил широкого распространения, поскольку чтобы воспользоваться им, нужно знать технические параметры диода.
Проверка светодиодов без выпаивания
Для подсоединения щупов измерительного прибора к колодке PNP к ним следует припаять маленькие металлические наконечники, для чего можно использовать простые канцелярские скрепки.
Чтобы надежнее изолировать кабели с припаянными наконечниками, следует вставить между ними прокладку из текстолита и обмотать конструкцию изолентой.
Путем этих несложных манипуляций мы получим надежный и одновременно простой переходник, с помощью которого сможем подсоединить щупы мультиметра к контактам светоизлучающего диода.
Затем щупы подключаются к контактам LED-элемента, при этом выпаивать последний из общей схемы не требуется. Дальнейшая проверка производится в том же порядке, который описан выше.
Приведем наглядный пример проверки исправности светодиода без выпаивания его из схемы.
Проверка светоизлучающих диодов в фонариках
При тестировании элементов светодиодных фонариков прибор нужно разобрать и достать из него плату со смонтированными LED. Затем наконечники, припаянные к щупам мультиметра, подключаются с соблюдением полярности к ножкам светодиода прямо на плате.
Переключатель тестера устанавливается в режим прозвонки, после чего можно определить, исправен ли элемент, по отразившимся показаниям на табло и по наличию (или отсутствию) свечения.
Проверка светодиодов без выпаивания удобна и тем, что позволяет определить неисправность путем замера величины сопротивления в схеме. Так, при параллельном подключении LED приближающееся к нулю сопротивление говорит о неисправности как минимум одного из элементов. Получив такие результаты, нужно проверить каждый светодиод по отдельности вышеизложенными способами.
На видео проверка светодиодов лампочки без выпаивания:
Заключение
Из этого материала вы узнали, как проверить светодиод на исправность мультиметром. Процедура эта совсем несложна, и, имея под рукой обычный тестер, каждый сможет проверить работоспособность светодиодов в бытовых приборах.
Некоторые общие рассуждения по сопротивлению лампочек накаливания
Безусловно, для малых значений напряжения (когда приложенное напряжение ЗНАЧИТЕЛЬНО отличается от паспортного), наши формулы будут “подвирать”.
Например, при расчете сопротивления комнатной лампочки накаливания 95W , 230V, подключенной к источнику напряжения 1 вольт, формула
дает значение сопротивления нити 36,7171 ом.
Если предположить, что мы подали на лампу напряжение 0,1 вольта, то расчетное сопротивление нити составит 11,611 ом…
Интуиция подсказывает, что дело обстоит не совсем не так, а скорее совсем не так…
В области малых напряжений формула будет стабильно “низить” значение расчетного сопротивления по сравнению с фактическим, и дело тут вот в чем…
В рассматриваемой концепции неявно предполагается, что хаотическое движение электронов “ЗАМРЕТ” при отсутствии внешнего приложенного напряжения. Однако, очевидно, что движение электронов не “замирает” даже в отсутствие приложенного внешнего напряжения (если лампа просто лежит на столе и никуда не включена).
Хаотическое движение электронов имеет ТЕПЛОВУЮ природу и обусловлено ЕСТЕСТВЕННОЙ ТЕМПЕРАТУРОЙ нити накаливания.
Этот момент формулой не учитывается и прямое измерение сопротивления нити прибором неизбежно покажет отличие измеренного значения сопротивления против расчетного.
Почему перегорают люминесцентные лампы
Рассматривая газоразрядные лампы, нельзя не сказать об их сходстве с традиционными лампами накаливания (ЛН). Как и в ЛН, свечение создается за счет нагрева спиральных электродов из вольфрама. Долгая и интенсивная эксплуатация приводит к перегреву, износу контактов и их выходу из строя.
В ЛДС элементы покрываются слоем активного щелочного металла. Подобное решение позволяет продлить срок службы лампы и снизить негативное влияние высоких температур. При этом стабилизируется разряд между электродами, что помогает сохранить целостность.
Рисунок 2. Перегорание ЛЛ
Впрочем, покрытие не вечно и чувствительно к частым включениям и выключениям. Постепенно металл осыпается, а вольфрамовые электроды начинают контактировать друг с другом. Проходящий по ним разряд нагревает материал и приводит к окончательному перегоранию. Это видно на старых колбах: небольшие потемневшие участки люминофора рядом с контактами.
Во время эксплуатации важно следить за целостностью колбы. Если есть повреждения, перегорание не заставит себя долго ждать. Если наблюдается оранжевое свечение по краям колбы, значит внутрь через отверстие попадает воздух
Починить элемент невозможно, только менять
Если наблюдается оранжевое свечение по краям колбы, значит внутрь через отверстие попадает воздух. Починить элемент невозможно, только менять.
Причины неисправности лампочки
Прежде чем ремонтировать лампу, ее нужно разобрать, чтобы установить причины поломки.
Оптимальный способ устранения проблемы – системность действий. Поэтому выполнять работу будем, соблюдая четкую последовательность:
- Подготавливаем набор инструментов.
- Производим демонтаж лампы.
- Ищем и устраняем неисправности.
- Собираем лампу в обратном порядке.
Для выполнения ремонта понадобятся такие инструменты:
- плоская отвертка;
- мультиметр;
- паяльник на 25–30 Вт, а также набор для пайки.
Демонтаж осуществляем в таком порядке:
Вначале открепляем колбу от цоколя
Операцию следует выполнять предельно осторожно, чтобы сохранить целостность цоколя. Детали лампочки стыкуются между собой защелками
Чтобы разобрать прибор, рекомендуется задействовать отвертку с тонким, но широким жалом. Одна из защелок обычно расположена там, где указаны технические данные лампочки. Отвертку направляем в щель и аккуратным поворотом раздвигаем половинки. Далее отвертку продвигаем по кругу – до тех пор, пока лампа не разделится на две части, а затем открепляем цоколь и колбу.
Отсоединяем провода, идущие к нитям накаливания. К колбе присоединены две пары проводов (они и являются нитями накаливания), чтобы протестировать на исправность, их нужно отсоединить. Нити обычно не припаяны, а намотаны на штырьки из проволоки в несколько витков. В связи с этим открепление нитей обычно не представляет трудностей.
Проверяем нити лампы на работоспособность. В колбе чаще всего имеется пара спиралей с сопротивлением в 10–15 Ом. Проверку осуществляем с помощью мультиметра. Если нити не испорчены, то проблема, вероятнее всего, кроется в балласте. И наоборот: при поврежденных нитях балласт исправен.
Ремонт светодиодных люстр
Для работы светодиодных приборов применяют трансформаторы. Чтобы проверить исправность этого компонента, используют мультиметр
Если трансформатор исправен, обращают внимание на работу диодов. Проверку выполняют с помощью 9-ваттной батарейки и резистора
Каждый светодиод проверяют последовательно. Если неисправный диод найден, выполняется замыкание. По окончании ремонтных работ конструкцию собирают в обратном порядке.
Когда недавно установленные светодиодные лампы начинают мерцать, проблема кроется в несовместимости с диммером. Некоторые виды диодных лампочек не будут исправно работать с этим устройством. Совместимы с ним лишь диммируемые светодиодные лампы.
Обычный клавишный выключатель
Вначале необходимо получить доступ к клеммам. Для этого, в зависимости от его конструкции, нужно либо просто снять наружную крышку, либо, ослабив распорный крепеж, вынуть корпус из гнезда, не отсоединяя провода, как показано на фото ниже:
Проверка мультиметром
Тестер устанавливаем в режим измерения сопротивления. Отключаем автомат, от которого питается свет. Соединяем измерительные провода прибора с клеммами выключателя. Производим замер сопротивления. В положении «включено», сопротивление должно быть равно нулю, в положении «отключено» — бесконечности. В противном случае, следует демонтировать выключатель для ремонта или замены.
Если нет мультиметра под рукой, проверить работоспособность можно также вольтметром. Включаем прибор в режим измерения переменного сетевого напряжения. Отключив питание, «садимся» на клеммы. Включаем автомат питания и производим замер напряжения. При этом, в светильнике должна быть вкручена хотя бы одна исправная лампа. В положении «отключено» прибор должен показать сетевое напряжение, т.е. около 220 В. Если в этом режиме напряжение отсутствует, причина неисправности находится вне выключателя. В положении «включено» напряжение на клеммах должно исчезнуть. Если этого не произошло – причина в контактах.
На видео наглядно показано, как проверить двухклавишный выключатель света мультиметром:
Использование индикаторной отвертки
Нужно проверить индикатором наличие фазы на клеммах, когда клавиша в отключенном положении. Автомат, питающий свет, естественно должен быть включен. Напряжение должно быть только на одной клемме. Отсутствие напряжения на обеих клеммах говорит о том, что причина не в выключателе. Затем нужно включить свет и проверить индикатором вторую клемму. Здесь возможны два варианта, в зависимости от того, нулевой или фазный провод разрывается выключателем.
Вариант 1. На разрыв, как и положено, проходит фазный провод, нулевой провод напрямую заведен в светильник. В этом случае, когда выключатель включен, напряжение присутствует на обеих клеммах. Если этого не происходит – он неисправен.
Вариант 2. На разрыв заведен ноль, фаза «дежурит» на лампе (лампах). В этом варианте, если включить свет, проверка индикатором покажет отсутствие напряжения на обеих клеммах. Если напряжение остается на одной из клемм, как до включения – выключатель неисправен. Кстати, разрыв нулевого провода и прокладка фазы напрямую к светильнику считается грубой ошибкой, которая чревата поражением электрическим током при замене лампочки или ремонте люстры. Остальные ошибки при монтаже электропроводки мы рассмотрели в отдельной статье!
Проверка лампочкой
О том, как сделать контрольную лампу, мы также рассказывали. Вкручиваем лампочку в патрон, из которого выведено два изолированных провода. Концы проводов зачищаем от изоляции на 5 – 10 мм. Включаем автомат, питающий свет. Аккуратно прикасаемся зачищенными концами проводов к клеммам выключателя (один провод к одной клемме, второй – к другой). Если клавиша в положении «отключено», лампа должна загореться не в полный накал, так как в данном случае, она включена последовательно с лампами освещения. Ее яркость зависит от соотношения ее мощности и суммарной мощности ламп в светильнике. Ели в этом режиме свет не зажигается, причина не в выключателе. Включаем свет и вновь прикасаемся проводами к клеммам. Если наша лампа не зажглась – выключатель исправен, если свет лампы такой же, как и в положении «отключено», причина неисправности в нем.
Как проверить светодиодную ленту на работоспособность
Проверить светодиодную ленту сразу целиком с помощью мультиметра сложно. Заставить ее светиться не удастся, лишь иногда возникает слабое свечение при проверке в режиме Hfe. Можно произвести проверку поочередно всех светодиодов.
Чаще всего из строя выходят контактные дорожки, которые проверяют по всей длине ленты. Она условно разделена на равные отрезки, состоящие из 3 светодиодов. Граница каждого отмечена на ленте поперечной линией с контактами. Прикасаясь к ним, проверяют каждый отрезок, определяя поврежденный участок. Кроме того, необходимо проверить мультиметром блок питания ленты, поскольку он также подвергается нагрузкам и периодически выходит из строя.
Электрооборудование, свет, освещение. Как проверить лампу галогеновую
Как проверить люминесцентную лампу? – Diodnik
Со временем любые лампочки перегорают, это касается не только обычных ламп, но и светодиодных светильников или ламп дневного света. Если люминесцентная лампа перестала гореть, прежде всего ее необходимо проверить. Как это правильно сделать, читаем ниже.
Как проверить люминесцентную лампу?
Для теста выбран светильник Delux, который работал в течении нескольких лет, но нынче перестал зажигаться. Как раз подходит для подобных целей.
Первым делом необходимо снять рассеиватель и осмотреть люминесцентную трубку на наличия сильного почернения. По краям четко видны такие почернения, косвенно это говорит, что такая трубка вполне может быть уже вышедшей из строя.
Следующим этапом будет проверка целостности нитей накала. Включив мультиметр в режим проверки сопротивления поочередно необходимо проверить каждую нить.
Сопротивление нитей составляет 9,5 – 9,2 Ом, что означает, что обе нити накала еще целы.
Если хоть одна из них будет перегоревшей, тогда наш тестер покажет 1 (разрыв цепи). В таком случае люминесцентную трубку необходимо заменить новой.
Когда проверка лампы окончена, но она не светит, необходимо проверять или ремонтировать электронный балласт люминесцентной лампы. В данном случае проблема была в сильно окислившихся контактах люминесцентной трубки.
После зачистки контактов от окислов и установки трубки в корпус светильника лампа ожила. Можно сказать, что этому светильнику повезло.
Подробнее о том, как проверять электронный балласт и ремонтировать его, мы расскажем вам позже.
Виды ламп | Electricdom.ru
Осветительные приборы составляют самую многочисленную группу электроприборов в каждом доме. Источники света являются важным элементом быта.
Лампы накаливания
Лампы накаливания относятся к классу тепловых источников света. Несмотря на внедрение более технологичных видов ламп, остаются одними из самых массовых и дешевых источников света, особенно в бытовом секторе.
Действие этих ламп основано на нагревании спирали проходящим через нее током до температуры 3000 градусов. Колбы ламп мощностью от 40 Вт и более наполнены инертными газами — аргоном или криптоном.
Бытовые лампы бывают мощностью 25 — 150 Ватт. Лампы мощностью до 60 Ватт с уменьшенным цоколем называются миньонами. Проверить исправность лампы можно тестером, спираль должна иметь определенное сопротивление.
У светильника с лампой накаливания возможно всего две неисправности:1. Перегорела лампа2. Отсутствует контакт в электропроводке, в результате чего на цоколь не подается напряжение.
Достоинства: Просты по конструкции, надежны, не имеют дополнительных устройств при включении, практически не зависят от температуры окружающей среды, мгновенно зажигаются.Недостатки: Имеют не очень большой срок службы, около 1000 часов.
Лампы люминесцентные
Люминесцентные лампы относятся к газоразрядным лампам низкого давления. Могут быть различной формы: прямые, трубчатые, фигурные и компактные (КЛЛ). Диаметр трубки не связан с мощностью лампы, которая может достигать до 200 Вт. Трубчатые лампы имеют двухштырьковые типы цоколей в зависимости от расстояния между штырьками: G-13 (расстояние — 13 мм) для ламп диаметром 40 мм и 26 мм и G-5 (расстояние — 5 мм) для ламп диаметром 16 мм.
Компактная люминесцентная лампа (КЛЛ) — люминесцентная лампа, которая имеет изогнутую форму колбы, что позволяет разместить ее в светильнике небольших размеров. Такие лампы могут иметь встроенный электронный дроссель (ЭПРА), могут быть разной формы и разной длины. Применяются либо в специальных типах светильников либо для замены ламп накаливания в обычных типах светильников (лампы мощностью до 20Вт, которые вкручиваются в резьбовой патрон или через адаптер).
Люминесцентные лампы требуют работы специального устройства — пускорегулирующего аппарата (дросселя). Большинство зарубежных ламп могут работать как с обычными (с дросселем), так и с электронными пускорегулирующими аппаратами (ЭПРА). Но некоторые из них предназначены только для одного вида ПРА.
Светильники с ЭПРА имеют следующие преимущества: лампа не мерцает, лучше зажигается, не шумит (шум от дросселя), легче по весу, экономит электроэнергию (потери мощности в ЭПРА намного ниже, чем в ПРА).
Меняя виды люминофора, можно изменять цветовые характеристики ламп. Буквы, входящие в наименование люминисцентных ламп, означают:Л — люминесцентная, Б — белая, ТБ — тепло-белая, Д — дневная, Ц — с улучшенной цветопередачей. Цифры 18, 20, 36, 40, 65, 80 обозначают номинальную мощность в ваттах. Например, ЛДЦ-18 —
Буквенные обозначения электрических лампочек
Если вы узнали, как прозвонить лампочку, но не знаете о том, к какому типу элементов питания относится изделие, то следует поискать на ее корпусе обозначение. Тип осветительного прибора, как правило, указывается несколькими символами:
- LED — светодиодные.
- CCFL — флуоресцентные.
- ДРЛ — ртутная.
- ЛДС — дневного света.
- ЛН — накаливания.
На светильниках также может быть указана буквенная маркировка. По первому символу можно установить принадлежность прибора к определенной категории, например:
- Н — накаливания.
- Д — светодиодная.
- И — кварцево-галогенная.
- Р — газоразрядная ртутная лампа.
Вне зависимости от того на двенадцать вольт используется осветительный элемент или подключается к бытовой электрической сети, буквенное обозначение остается неизменным.
Буквенные обозначения электрических лампочек
Если вы узнали, как прозвонить лампочку, но не знаете о том, к какому типу элементов питания относится изделие, то следует поискать на ее корпусе обозначение. Тип осветительного прибора, как правило, указывается несколькими символами:
- LED — светодиодные.
- CCFL — флуоресцентные.
- ДРЛ — ртутная.
- ЛДС — дневного света.
- ЛН — накаливания.
На светильниках также может быть указана буквенная маркировка. По первому символу можно установить принадлежность прибора к определенной категории, например:
- Н — накаливания.
- Д — светодиодная.
- И — кварцево-галогенная.
- Р — газоразрядная ртутная лампа.
Вне зависимости от того на двенадцать вольт используется осветительный элемент или подключается к бытовой электрической сети, буквенное обозначение остается неизменным.
Проверка светодиодной лампы мультиметром
К сожалению, светодиодную лампу невозможно проверить мультиметром. Полупроводниковый прибор с достаточно сложной схемой можно в домашних условиях можно проверить на работоспособность только закрутив в исправный патрон и подав напряжение.
Светодиодная лампа с цоколем Е27
Проверка светодиодной лампы имеет свои особенности.
Эти лампочки имеются в большинстве современных люстр и других устройств освещения. Для проверки на исправность (или же неисправность) светодиода делаем следующее:
- При помощи старой банковской карты (пластиковой) избавляемся от рассеивателя, который находится между корпусом и самим светодиодом.
- Пластик постепенно продвигаем по линии склейки. Чтобы шов легче поддавался, его можно нагреть при помощи технического фена.
- Вскрываем плату.
- Прижимаем щупу к светодиодам и ждём, пока они не начнут тускло светиться.
Если никакого свечения не появилось, лампочку пора менять.
Мощные светодиоды
Проверяем яркий светодиод.
В гирляндах обычно используют светодиоды синего, жёлтого и белого цвета. Для их тестирования щупы не применяются, вместо этого их размещают в транзисторных гнёздах. Делается всё следующим образом:
- Сначала нужно определить какая у СМД распиновка.
- В нижней части мультиметра находим восемь гнёзд.
- Размещаем щупы: для анода используем гнездо Е, а для катода — гнездо С.
- Открываем PNP, на эмиттер Е подаётся заряд положительного значения. Если светодиод рабочий, то он загорится.
- Далее полярность меняем для NPN транзисторов. Устанавливаем анод в С отверстие, катод ставим в отверстие Е.
Проверка инфракрасного диода
Действительно, почти в каждом доме есть такой LED. В пультах дистанционного управления они нашли широчайшее применение. Представим ситуацию, что пульт перестал переключать каналы, вы уже почистили все контакты клавиатуры и заменили батареи, но он все равно не работает. Значит нужно смотреть диод. Как проверить ИК-светодиод?
Человеческий глаз не видит инфракрасного излучения, в котором пульт передаёт информацию телевизору, но его видит камера вашего телефона. Такие светодиоды используются в ночной подсветке камер видео наблюдения. Включите камеру телефона и нажмите на любую кнопку пульта – если он исправен вы должны увидеть мерцания.
Методы проверки мультиметром ИК светодиода и обычного — одинаковы. Еще один способ как проверить инфракрасный светодиод на исправность – подпаять параллельно ему LED красного свечения. Он будет служить наглядным показателем работы ИК диода. Если он мерцает, значит сигналы на диод поступают и нужно менять ИК диод. Если красный не мерцает, значит сигнал не поступает и дело в самом пульте, а не в диоде.
В схеме управления с пульта есть еще один важный элемент, принимающий излучение — фотоэлемент. Как проверить фотоэлемент мультиметром? Включите режим измерения сопротивления. Когда на фотоэлемент попадает свет – состояние его проводимости изменяется, тогда изменяется и его сопротивление в меньшую сторону. Понаблюдайте этот эффект и убедитесь в исправности или поломке.
