Как заказать платы на jlcpcb

How do I place an order?

The following steps show how to place an order on JLCPCB easily:

1. Register and Login. If you already have an account, just login in.

2. The home page displays a quotation calculator that takes you to the ordering page. On the quotation calculator, simply enter the size of the PCB, quantity, layers and thickness.

You can also directly go to the ordering page https://cart.jlcpcb.com/quote and place an order.

3. Enter the board details into the online Price calculator to get your price (The cheapest option is $2 for 5pcs, 2-layer, PCB sizes <= 10cmx10cm).

4. Click » Add your gerber file» to upload your file. For your convenience, we have written guides on how to generate gerber files in the correct format in some of the most popular circuit design programs available.
(Please note that we will add a very small Customer ID on PCB to distinguish your PCB from all others. If you want to put it in a specific location, please indicate this location by adding the text «JLCJLCJLCJLC» in your design. Click here for detailed instruction.)

Our system will automatically analyze your gerber files and it will detect your board dimensions and layers after you upload your gerber files.

5. Click » Gerber Viewer» to check your design. Please carefully check your gerber file once a problem is detected, if there is no problem, just click «Save to Cart» to continue.

6. Click » Add new item«, repeat 4-6 for each additional PCB you want to order.

7. In the cart, you can view the details of each item by expanding it.

8. Once you have all your PCBs in the Cart click the » Checkout Securely» button.

9. On the checkout page you add your shipping address, the country determines the shipping rate. The shipping options are below the address. DHL takes about 3-5 days to deliver (not including the 3-4 day manufacturing time), Airmail takes 15-25 days.

• Review Before Payment
  You can pay after your file review is approved. Your design will not be put into production until we receive payment. We’ll inform you of the results by email after reviewing. To avoid any delays in delivery, please pay as soon as file audit is approved. Failed audit order will be canceled automatically.

• Pay Directly(recommended)
  We suggest you pay before file review to ensure high efficiency of production. If your file can’t be approved to production after reviewing, you will get a full refund.

11. After the order payment is successful, we will arrange your production as soon as possible, during which you can through the » ACCOUNT» menu to check your Order Status.

Процесс заказа печатных плат с китая JLCPCB+DIPTRACE

Изготавливать платы в китае очень удобно. Заводское качество и многослойность безусловно превосходит домашние варианты изготовления плат ЛУТом.

Первым делом необходимо спроектировать плату в любом удобном редакторе, для меня это DipTrace.

Выбираем экспорт в Gerber формат.

Выбираем настройки файлов экспорта.

Т.к. Diptrace экспортирует много лишней информации, которую китайцы не используют при изготовлении плат — выключаем ненужные по скриншоту. Также, переименовываем расширения файлов в соответствии со скриншотом, по ним на заводе быстро определяют какой гербер файл за что отвечает, это ускоряет процесс изготовления и снижает шанс отказа по заказу.

Сохраняем и нажимаем «Экспорт всех», сохраняем файлы в отдельную папку.

Начинаем экспорт схемы рассверловки платы.

Нажимаем Авто, далее экспортируем, обязательно сохраняем файл с именем проекта и расширением .XLN

В итоге мы получили следующие файлы:

Архивируем файлы в ZIP, подготовка платы завершена, можно заказывать изготовление платы.

Регистрируемся и входим на сайт JLCPCB https://jlcpcb.com/.

Заходим на страницу калькулятора https://jlcpcb.com/quote и выбираем наш архив с гербер файлами.

Калькулятор отобразит макет платы и предложит выбрать параметры её изготовления.

Параметры на странице следующие, меняя их меняется и стоимость заказа, отображаемая в правой колонке:

• Layers — количество металлизированных слоёв платы;
• Dimensions — размеры, оставляем по умолчанию размеры из Gerber файла;
• PCB Qty — количество плат к заказу;
• PCB Thickness — толщина текстолита в миллиметрах;
• PCB Color — цвет платы/паяльной маски;
• Surface Finish — покрытие контактных площадок;
• Copper Weight — количество меди на дорожках;
• Gold Fingers — позолота контактных площадок;
• Material Details — тип текстолита, обычно FR4;
• Panel By JLCPCB — нужно при изготовлении нескольких плат на одной панели текстолита;
• Flying Probe Test — тестирование соединений на плате роботом;
• Castellated Holes — отверстия не на всю толщину платы, требуется при монтаже некоторых BGA микросхем;
• Different Design — количество плат в одном гербер файле;

После этого можно перемещать заказ в корзину и оплачивать.

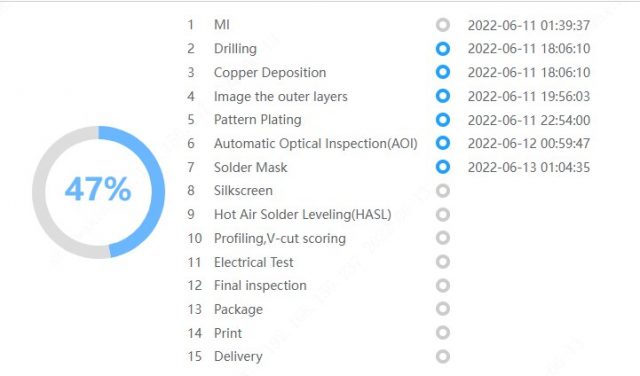

Процесс изготовления платы можно контролировать в личном кабинете:

Далее Вам придёт трек-номер посылки, которая будет доставлена на почту, как и любая обычная посылка с китая. Но можно заказать и ускоренную доставку с курьером до двери.

В итоге придёт коробка с заказанными платами, упакованными под вакуумом, а также небольшой подарок в виде фирменной ручки или стикеров.

Как заказать платы на jlcpcb

Поводом для написания данного текста стал один забаненный в гугле не очень умный человек, высказавший своё "фи" после удаления вопроса из группы 🙂 Думаю будет полезно многим.

ВАЖНО: я не профессионал создания печатных плат. Все ниже сказанное исключительно мой скромный опыт. Если вы заметили ошибку, хотите что то дополнить, то буду рад узнать больше и прокачать свой уровень.

Итак, приступим.
1) Допустим, что плата у вас уже есть. Соблюдены все правила, плата отображается не зеркально, все диаметры отверстий проставлены верно.

ВАЖНО: диаметры отверстий должны быть строго заданы изначально. Какой диаметр есть в lay файле, точно такой же будет и в готовой плате. Точность очень высокая. Если у вас все отверстия, к примеру, 0,5 мм, то такие же они и будут в готовой плате. Сто раз проверьте и убедитесь что с диаметрами все в порядке.

2) Вкратце расскажу про слои в программе Sprint Layout 6.

Синий. Слой М1. Лицевой (передний) слой. Не зеркальный. Слой, на который мы смотрим, держа плату лицом (передом) к себе.

Красный. К1. Шелкография лицевого слоя. Тут можно нанести надписи, маркировку деталей лицевого слоя.

Зеленый. М2. Зад платы. Виден, если мы развернем плату. Обычно выполняется зеркально.

Желтый. К2. Шелкография заднего слоя.

Белый. Слой О. Тут располагаются линии отреза. По всем линиям, расположенным на этом слое, станок на заводе пройдет фрезой (лазером, ножом, фиг знает как оно там на самом деле) и разрежет как показано на чертеже.

3) Плата готова, подготовлена. Теперь надо её экспортировать в формат, понятный заводу и станкам.

Для этого зайдем в меню файл -> экспорт -> Gerber формат.

4) Появится окно со слоями, которые необходимо экспортировать. Выбираем те, которые надо. Обычно для себя я не экспортирую шелкографию, например. Не нравится мне разрисованная надписями плата 🙂

Зазоры паяльной маски я выставляю по нулям. Названия создаются автоматически, не трогаем их.

После того, как нужные галочки выставлены, нажимаем кнопку "Создать Gerber-файл".

6) Следующий шаг — экспорт отверстий. Станок должен знать, каким образом сверлить плату, какой диаметр отверстий.

Заходим в меню файл -> экспорт-> данные отверстий.

Подробного описания всех параметров я не знаю, оставляю все по умолчанию. Нажимаем ОК, сохраняем файл там же, где были сохранены gerber файлы слоев.

8) Переходим на сайт jlcpcb.com, сверху видим кнопку Calculate. Нажимаем на нее, попадаем на страницу, где можно предварительно загрузить гербер файлы. Там же имеется предварительный просмотр того, что получится.

— Layers. Количество слоев в плате. Обычно это 2 слоя.
— Dimension. Размеры платы. Определяется автоматически.

ВАЖНО: с некоторых пор на jlcpcb не возможно сделать платы меньше чем 7х7 сантиметров. Если ваша плата меньше размером, то на листе стоит разместить несколько плат, разделив их линиями отреза. Согласен, берд, маразм и бесит, но ничего с этим не поделать.

— PCB Qty. Количество плат. Тут все просто. Сколько указали, столько и сделают. Если на листе несколько плат, то указанное количество умножим на количество плат на листе.

— PCB Thickness. Толщина текстолита. Стандартно 1,6 мм., но можно выбирать и другие. За некоторые варианты ощутимая доплата.

— PCB Color. Цвет паяльной маски.

— Surface Finish. Окончательное покрытие контактов платы.
HASL (with lead) — обычное горячее лужение свинцовым припоем
LeadFree — без свинца
ENIG-RoHS — золотое покрытие

— Copper weigth. Толщина медного слоя.

— Gold Fingers. Хрен его знает что это. Кто знает, поясните подробно. Что то связанное с золочением контактов, аналогично с контактами как у видеокарт и тому подобных устройств ПК.

— Material Details. Тип материала. Доступен только текстолит.

— Следующие три параметра так же не знаю что это и для чего. Кто знает, поясните. Я их не трогаю, оставляю по умолчанию.

Different Design. Количество плат разной формы на одном листе. Если у вас на листе несколько плат, но размеры и форма у них абсолютно одинаковые, то оставляем 1. Если же на листе, к примеру, одна плата прямоугольная, а вторая круглая, то ставим 2 и т.д.

JLCPCB: печатные платы с оплатой на Aliexpress

Способ оплаты через Алиэкспресс пока останется в качестве резервного. На случай, если что-то пойдет не так. Но пользоваться им стоит только в том случае, если оплатить заказ на сайте JLCPCB по какой-то причине невозможно.

Оформление заказа на сайте JLCPCB.com

Оформление заказа в части настройки параметров печатных плат, от способа оплаты не зависит. И выполняется привычным образом. Пошагово этот процесс рассмотрен здесь: Заказ печатных плат на JLCPCB.com. Различия касаются лишь способа оплаты. Сам способ весьма логичен, но имеет свои особенности, к которым стоит отнестись с должным вниманием. Только в этом случае гарантируется успешный результат.

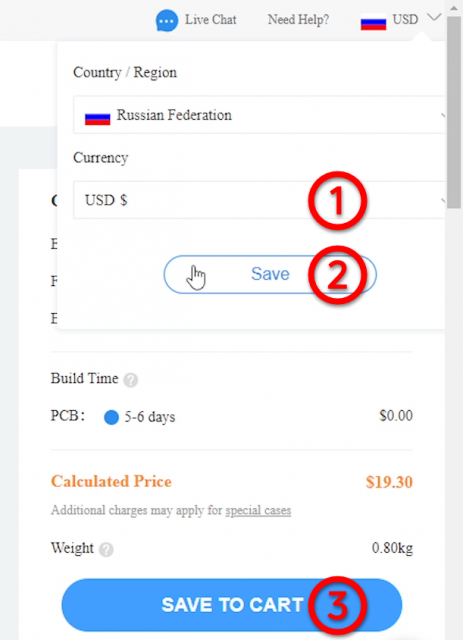

1. Перед сохранением проекта в корзину, обязательно меняем валюту на USD: в финансовых документах, а также при дальнейшей корректировке стоимости заказа должны фигурировать именно доллары. Но оплата будет осуществляться в рублях, по этому поводу беспокоиться не стоит.

1. После сохранения заказ попадает в корзину. Туда же перемещаемся и мы. На этом этапе еще можно изменить количество плат, посмотреть детали заказа, а так же вернуться к его редактированию. Если же всё в порядке, нажимаем кнопку «Secure Checkout», для перехода к настройкам доставки и оплаты.

1. Пункты «1.Shipping Address» и «2.Shipping Method» обычно сложностей не вызывают, а вот на пункте 3.Submit Order стоит заострить свое внимание. Так как мы планируем выполнить оплату заказа при помощи Алиэкспресс, нам совершенно не подходит вариант оплаты прямо сейчас. Более того, перед оплатой мы должны быть уверены, что все файлы слоев печатной платы соответствуют требованиям производства. Исходя из вышеизложенного, обязательно выбираем пункт «Review Before Payment» (Просмотр перед оплатой).

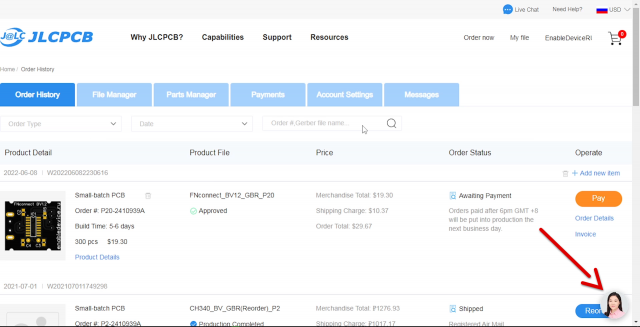

1. После продолжения мы сразу попадаем в историю заказов, минуя форму оплаты. А заказу присваивается статус «Reviewing» (Проверка). В примечании указано, что проверка будет завершена в течение 4-6 рабочих часов. Но в большинстве случаев она занимает буквально несколько минут. Конечно при условии, что выгрузка слоев печатной платы была выполнена без ошибок. Подробнее об этом можно почитать здесь. Если проверка пройдет успешно, на электронную почту придет письмо. А статус заказа сменится на «Approved» (Одобренный).

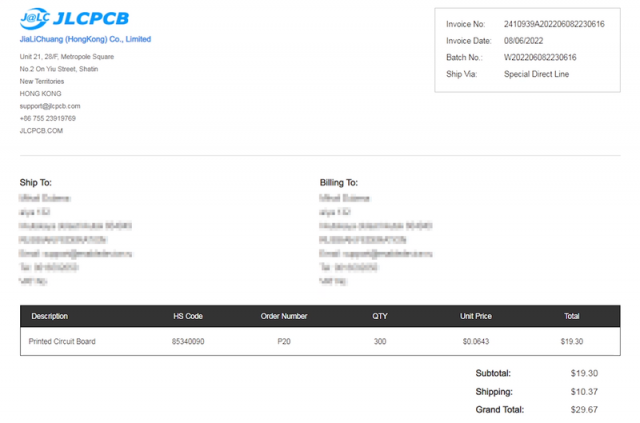

1. Далее необходимо открыть счет, и сделать его скриншот. Он нам пригодится в дальнейшем. К счету ведет кнопка «Invoice».

Нужен именно скриншот, так как кнопка «Download» позволяет сохранить лишь PDF файл. А он для наших целей не годится.

На этом оформление заказа в личном кабинете JLCPCB завершено. Все необходимые сведения для оплаты у нас есть, можно переходить ко второй части.

Оформление заказа на сайте Aliexpress

Поэтому, открываем счет, и находим в нем сумму в строке «Grand Total». Это стоимость изготовления плат, с учетом доставки. В моем случае это $29.67.

$29.67 * 1,08 = $32,04

Умножаем это значение на 1,08, и получаем реальную стоимость заказа, с учетом комиссии Алиэкспресс.

1. Далее переходим по ссылке, в официальный магазин JLCPCB на Алиэкспресс. Так как при оформлении заказа на сайте JLCPCB валютой расчета был выбран доллар США, ту же валюту указываем и на сайте Алиэкспресс.

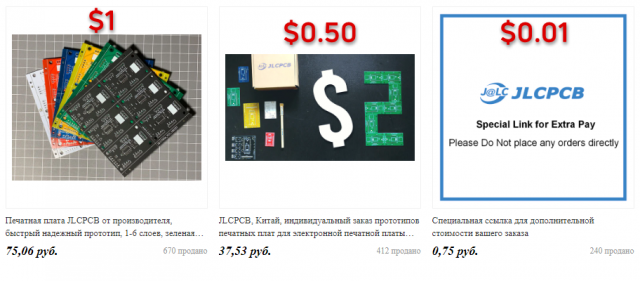

1. Суть оплаты предельно проста: у продавца имеется несколько лотов для изготовления печатных плат, с разной стоимостью — $1, $0.50 и $0.01. Наша задача заключается в том, чтобы набрать из этих лотов необходимую сумму, изменяя количество товара. Лоты с дробными ценами сделаны для удобства, так как стоимость заказа редко бывает кратна одному доллару. В остальном же нет никакой разницы, будет это 10 лотов по одному доллару, или 20 по 50 центов — сумма в любом случае будет одинаковой. Вот такая задача, для развития логического мышления.

Но на самом деле, это вообще не является проблемой. Все эти манипуляции с долларами и курсами обмена — это лишь наша внутренняя кухня. Продавец о ней понятия не имеет. Да и не должно его это интересовать, он лишь хочет получить то, что ему полагается. А доллары мы выбираем исключительно для того, чтобы минимизировать ошибки при оплате. Окончательный-то расчет все равно выполняется в рублях, по курсу Алиэкспресс.

Поэтому, если в интерфейсе сайта заблокирована возможность выбора валюты расчета, просто выбираем лоты, ориентируясь на их стоимость. Очевидно же, что 75 рублей — это лот на 1$ * , а 37 рублей — это 0,50$. Допустим, мы должны оплатить $23,50. Выбираем лот, стоимостью 75 рублей, и в поле «количество» набираем 23 «товара». Добавляем их в корзину. Выбираем лот на 37 рублей, и в поле «количество» набираем один «товар». Так же добавляем его в корзину. А далее оплачиваем заказ как обычно.

* курс Алиэкспресс, по состоянию на 11.07.22

Так как на момент оформления заказа, выбор валюты расчета был активен, все дальнейшие действия выполняются именно с долларами США.

1. Выбираем лот с соответствующей стоимостью, и изменяя количество товара набираем нужную сумму. Примечание: округление стоимости заказа допустимо, но в разумных пределах, и лучше этим не злоупотреблять. В моем случае имел место разговор с продавцом, и именно он попросил оплатить ровно 32 доллара.

1. Сам процесс покупки ничем не отличается от обычного приобретения товара на Алиэкспресс.

Обязательные детали заказа

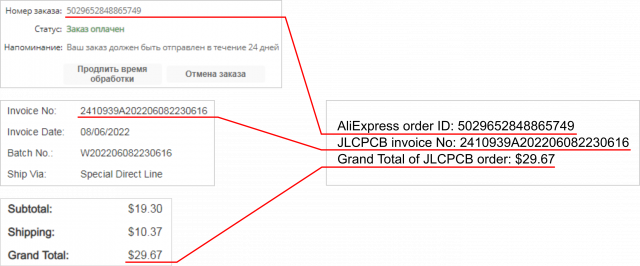

Оформление и оплата заказа — это лишь часть процесса. Пока продавец понятия не имеет, за что именно поступила оплата. А значит, ему необходимо сообщить детали заказа.

1. Для этого переходим в меню профиля, выбираем пункт «Мои заказы», в списке заказов находим нужный, и в его свойствах нажимаем на кнопку «Связаться с продавцом».

1. Откроется чат с продавцом. Во-первых, в этот чат нужно отправить скриншот счета (п. 5 инструкции).

Во-вторых, необходимо сообщить все подробности заказа. Не забыв упомянуть о том, что оплаченная сумма уже учитывает комиссию Алиэкспресс. Нижеследующий текст можно использовать как шаблон:

Hi. The order was paid taking into account the Aliexpress commission (Grand Total of JLCPCB order + 8%).

С именем, адресом электронной почты и номером телефона всё понятно. А остальные сведения можно взять из заказа на Алиэкспресс и счета, сформированного в личном кабинете JLCPCB.

Через некоторое время придет ответ. Из важного можно выделить информацию о том, что статус нашего заказа по производству печатных плат не будет обновляться на официальной странице. Так как по факту на его основе будет создан новый заказ, размещенный с помощью вспомогательной учетной записи JLCPCB. Но способ узнать текущее состояние заказа всё же есть. И расскажу я о нем чуть позднее.

1. Для продления переходим в свойства заказа, и нажимаем на кнопку «Продлить время обработки». Вводим необходимое значение и нажимаем «Применить».

Статусы заказа и отслеживание доставки

1. Как только заказ будет размещен на производстве, на почту придет письмо. Которое будет содержать актуальный номер заказа. К сожалению, невозможно самостоятельно определить по этому номеру, на каком технологическом этапе находится производство. Но за помощью всегда можно обратиться в чат, на официальном сайте jlcpcb.com. Достаточно сообщить о своем желании узнать статус заказа, и оператор обязательно поможет.

Дополнительно к этому, продавец по собственной инициативе отправляет в чат Алиэкспресс текущее состояние заказа. Что так же позволяет отслеживать процесс его выполнения.

1. Так как оплата выполнялась при помощи Алиэкспресс, то и доставка будет осуществляться этой торговой площадкой. Как только посылка будет отправлена — статус заказа сменится, и появится возможность отслеживать отправление по трек-номеру.

Заключение

На первый взгляд может показаться, что алгоритм оплаты через Алиэкспресс сложен, и излишне перегружен деталями. Но на самом деле, это далеко не так. Как мне кажется, ознакомление с этой инструкцией займет больше времени, чем само оформление заказа. А итоговая стоимость изготовления печатных плат однозначно позволяет утверждать, что это стоит того. В любом случае, если у вас возникли какие-либо вопросы, затруднения или пожелания, вы всегда можете написать об этом в комментариях. И я обязательно постараюсь помочь. Так же имейте ввиду, что у компании JLCPCB весьма отзывчивая и доброжелательная техподдержка. Которая так же заинтересована в том, чтобы сотрудничество было легким и приятным.
