Контакторы – особенности выбора и применение

Любая электрическая цепь нуждается в управлении. В первую очередь, это, конечно необходимость замыкания и размыкания ее. И способов этого, на самом деле, не так уж и много. Одним из простейших способов управления электрической цепью, является использование рубильников и разнообразных выключателей. Но что делать, если замыкать и размыкать цепь приходится довольно часто? Именно для таких целей идеально подходит контактор. Во-первых, он способен замыкать и размыкать цепь по нескольку тысяч раз в час. Во-вторых, делать это он позволяет дистанционно. Наконец, использование контактора позволяет полностью автоматизировать этот процесс.

Итак, основным назначением контакторов является частое, или регулярное включение/отключение электрических цепей. В этом плане, его применение аналогично применению обычных электромагнитных реле. Однако, использование контакторов имеет свои особенности. Подобно электромагнитному реле, контактор имеет контактную систему, состоящую из подвижных и неподвижных контактов. Кроме этого, контактор может содержать вспомогательные контакты, отвечающие за системы управления и сигнализации. Но основным отличием контактора от реле является наличие дугогасительной камеры, которой оснащены силовые контакты. Именно дугогасительная система при размыкании контактов гасит электрическую дугу.

Как мы уже поняли, основным назначением контактора является замыкание и размыкание электрической цепи, но использоваться этот функционал может для решения достаточно широкого спектра задач – от управления освещением до управления мощными промышленными электродвигателями. Соответственно, требования, предъявляемые к контактору, в зависимости от назначения, будут различаться. Но есть, все-таки, общие критерии, которые помогут в правильном выборе контактора.

Основным параметром при выборе контактора является необходимость выбора допустимой нагрузки. Подбор контактора осуществляется на основе расчетных параметров тока в коммутируемой цепи. При этом необходимо учитывать, что номинальный ток контактора должен быть выше расчетных параметров. То есть, если расчетный ток приближен к номинальному току контактора, то необходимо использовать контактор с характеристиками на порядок выше.

Также нельзя забывать о способности контактора «переносить» пусковые токи, в особенности, если контактор используется для управления мощными промышленными двигателями. Для этого контакторы различаются по категории применения – обозначение АС и номер категории.

Категории применения по переменному току

АС-1	активная или малоиндуктивная нагрузка (cosφ≤0,95)
АС-2	пуск электродвигателей с фазным ротором, торможение противовключением
АС-3	пуск электродвигателей с короткозамкнутым ротором, отключение вращающихся двигателей при номинальной нагрузке
АС-4	пуск электродвигателей с короткозамкнутым ротором, отключение неподвижных или медленно вращающихся электродвигателей, торможение противовключением

Хороший контактор должен обеспечивать не только частоту переключений за определенный период времени, но и определенное количество срабатываний за весь период (коммутационная и механическая износостойкость). По коммутационной износостойкости контакторы могут относиться к одной из трех категорий – А, Б и В. При этом класс «А» — самый высокий, а класс «В» — самый низкий.

Коммутационная износостойкость

А	самый высокий, гарантирует от 1.5 млн. до 4 млн. операций срабатывания магнитного пускателя в рабочем режиме
Б	средний, модели данного класса выдерживают от 630 тыс. до 1.5 млн. переключений
В	самый низкий, количество циклов от 100 тыс. до 500 тыс.

Механическая износостойкость также гарантирует определенное количество циклов срабатываний без ремонта, или замены отдельных деталей. Но при этом необходимо иметь в виду, что расчет механической износостойкости учитывает количество циклов включения/отключения без нагрузки. В соответствии с этим, выбирать контактор по параметрам износостойкости все-таки лучше с небольшим запасом.

Выбор количества полюсов зависит от области применения контактора – постоянный ток, или переменный, однофазный, или трехфазный. Для цепей постоянного тока, а также однофазных цепей переменного тока, как правило, применяются контакторы с одним, или двумя полюсами. Довольно часто в трехфазных сетях используются контакторы с тремя рабочими полюсами, и одним дополнительным, выполняющим функцию блокировочного контакта. На рис.1 показана схема включения двух контакторов с использованием дополнительного контакта, которая исключает возможность включения второго контактора без включения первого.

Рис.1 Схема блокировки двух устройств при помощи контакторов

На рис.2 показана схема включения двух контакторов с блокировкой включения второго контактора при включении первого. При использовании контакторов с напряжением катушки 220В, схемы, практически, не меняются. Только вместо второй фазы используется N.

Рис.2 Схема управления нереверсивным пускателем (контактором). Электрическая блокировка

И, в заключение, один довольно часто возникающий вопрос – чем контактор отличается от магнитного пускателя? Ведь назначение у них одно и то же – управление электрическими цепями.

Во-первых, магнитный пускатель является разновидностью контактора, служащий лишь одной цели – запуск двигателей переменного тока. А вот контактор может использоваться для управления не только силовыми цепями, но и, например, освещением. Конструктивно, контакторы и магнитные пускатели также имеют отличия, определяющие их использование. Например, высокая частота включений/выключений контакторов возможна благодаря наличию дугогасительной камеры. У магнитного пускателя дугогасительная камера отсутствует. Зато пускатель имеет усиленный корпус, позволяющий устанавливать его в любом месте. Ограничением для пускателя является его применение в мощных силовых цепях при большом количестве коммутаций.

Для чего нужен контактор и как его подключить

Различные электрические системы, являющиеся неотъемлемой частью жилых или производственных, административных, торговых или складских помещений, нуждаются в эффективном автоматическом управлении. Вот зачем нужен контактор, который представляет собой электромагнитный коммутационный прибор.

Контактор – это мощное силовое реле общепромышленного применения состоит из нескольких основных элементов:

• контактная группа – в зависимости от рабочего напряжения количество полюсов может варьироваться от 1 до 5;
• электромагнитный привод (существуют модели с пневматическими или гидравлическими приводами, но они отличаются наименьшей эффективностью) – необходим для работы подвижных элементов, выполнен из Ш-образного или П-образного сердечника;
• дугогасительные камеры (обязательны для эксплуатации в сетях с высоким напряжением) – способны значительно уменьшить дугу, которая возникает при расхождении контактов;
• система гашения дуги – альтернативное решение для аппаратов с переменным током;
• система блок-контактов – предназначается для управления цепями прибора и сигнализации.

Для многих неясно, как работает контактор. В основе принципа работы таких устройств лежит взаимодействие электрических магнитов. После подачи на катушку электрического тока, сердечник, под воздействием продуцируемого магнитного поля, приходит в движение и замыкает цепь. Таким образом, происходит включение электродвигателя. Как только прекращается подача тока, магнитное поле пропадает, а цепь размыкается.

Виды контакторов и области применения

Такие приборы различаются в зависимости от типа разрыва связи на сдвоенные модели, которые отличаются повышенной безопасностью эксплуатации, и одинарные аналоги, использующиеся для гидроэлектростанций, железнодорожных вагонов, а также индукционных печей. Исходя из типа управления, коммутирующие устройства подразделяются на модели с ручным или дистанционным управлением.

В зависимости от типа монтажа различают бескорпусные и корпусные контакторы. В зависимости от рода электрического тока различают модели постоянного и переменного напряжения. Также данные механизмы классифицируют по количеству полюсов, номинальному току и напряжению, а также рабочей частоте.

Для всех, кто не понимает, зачем ставить контактор, рекомендуется представить, насколько трудно было бы людям обходиться без таких аппаратов. Благодаря подобным изобретениям опасность замыкания и возгорания на производствах минимальна. Поскольку данные двухпозиционные приборы контролируют подачу тока в определенных цепях, область их применения достаточно широка:

• автоматизация систем освещения;
• бытовые сферы и общественный транспорт (трамваи, троллейбусы, электровозы, лифты);
• промышленное производство;
• автомобильные системы;
• организация работы различных систем и оборудования (теплые полы, вентиляторы, отопительные насосы, компрессоры и т.п.);
• оперативное переключение нагрузки на разных объектах.

Как выбрать контактор

Чем больше габариты устройства, тем с более мощной нагрузкой он может справиться. Важно обратить внимание на то, чтобы напряжение катушки было равно управляющему напряжению, а контакты могли бы выдержать нагрузку при подключении всех потребителей.Существует 3 класса коммутационной износостойкости таких приборов (А, Б и В). Лучше выбирать изделие с небольшим запасом данного параметра.

Перед тем как подобрать контактор, важно иметь представление об условиях эксплуатации. Исходя из этого, подбирается оптимальная степень защиты. Например, если оборудование будет находиться в электрошкафу, то достаточно приобрести модель со степенью защиты IP20. Для запыленных помещений или объектов с повышенной влажностью следует выбирать более защищенные корпусы (IP45 или 65). От перегрузок может спасти модуль защиты, оснащенный тепловым реле.

Подключение контактора

Перед подключением иногда полезно убедиться в работоспособности изделия. Чтобы было ясно, как проверить контактор, необходимо выяснить по какому алгоритму осуществляется данная процедура:

• оценка состояния путем визуального осмотра;
• настройка магнитной системы;
• проверка целостности и сопротивления изоляции токоведущих элементов;
• регулировка контактной системы.

Легкость хода можно проверить при помощи замыкания. В случае если отмечено сильное гудение, производится подтяжка винтов, которые удерживают сердечник и якорь. При обнаружении застывших металлических частиц или наплывов на контактах, необходимо удалить их при помощи напильника, не используя никакую смазку.

Перед началом процесса настоятельно рекомендуется ознакомиться с подробной схемой подключения.

Как правило, сначала следует подвести входящие кабели и зафиксировать их при помощи специального крепежа. Затем подводятся и закрепляются выходные провода. Перед контактором может быть расположено тепловое реле или пусковая кнопка (потребуется выпрямитель, если кнопочный пост будет использовать переменный ток).

Схема контактов и подключения не зависит от производителя и типоразмеров продукции. Специальная маркировка контактов позволяет понять предназначение каждого из них. О том, как подключить контактор, можно извлечь множество информации из сети, однако не рекомендуется выполнять такую работу самостоятельно, не обладая необходимыми навыками и знаниями.

На официальном сайте компании «РадиоЭлемент» доступен большой ассортимент модульных устройств, предназначенных для работы с электропроводками, а также других аналогов для работы с пускателями различных двигателей. Фотоматериалы помогут получить представление о том, как выглядит контактор, а характеристики и описание позволяют оперативно выбрать подходящую модель.

Что такое контактор: назначение, принцип работы, виды, схемы подключения

При производстве электротехнических работ на высоковольтных линиях, при подключении мощных потребителей электрической энергии и промышленного оборудования электромонтажник неизбежно сталкивается с таким устройством, как контактор. У профессионала нет сомнений для чего нужен контактор и какие функции он выполняет, но человеку далекому от электротехники или только начинающему познавать электрическую специальность рано или поздно приходится столкнутся с этим понятием. Контактор – прибор очень удобный, но, чтобы понять для чего он нужен придется немного разобраться.

Что такое контактор и для чего он нужен

В электрических сетях постоянно приходится включать или выключать различные нагрузки или управлять их работой. Как мы знаем, в быту для этих целей существуют механические выключатели и рубильники. Но у таких устройств есть весьма ограниченный ресурс износостойкости, а для больших электрических систем, управление с помощью механических рубильников является неудобным и неэффективным способом. Именно поэтому был создан такой прибор, который имеет огромный ресурс работы, позволяет производить циклы включения и выключения до нескольких тысяч раз в час, а самое главное дает возможность управлять нагрузкой дистанционно. Простыми словами это выключатель.

Контактор – это электромагнитное устройство, предназначенное для частых включений и выключений электрических цепей дистанционным способом.

Электромагнитные контакторы применяются во всех сферах нашей жизни. Они включают уличное освещение, управляют отключением высоковольтных линий электропередачи, линий транспортных систем (трамвайных, троллейбусных, железнодорожных), широко применяются в строительстве и промышленности для запуска мощных силовых установок, двигателей, машин и другого оборудования.

Более того, такие коммутационные устройства применяются и в жилых домах для различных целей, таких, например, как включение электрообогревательных приборов или водонагревателей, для управления вентиляционными установками, водопроводными или канализационными насосами. Прогресс не стоит на месте и на данный момент системы умного дома под управлением контакторов или групп таких приборов уже постепенно входят в жизнь обычных людей.

Огромную роль эти устройства играют в электробезопасности и, как следствие, предотвращении пожаров от возгорания электрооборудования или силовых линий.

Данные приборы имеют ряд преимуществ перед различными модульными приспособлениями:

• Могут подключаться к любой сети;
• Имеют компактные размеры;
• Абсолютно бесшумны в работе;
• Могут использоваться при высоких мощностях и больших токах;
• Легкие в эксплуатации и просты в монтаже;
• Могут работать в любых условиях.

Устройство и принцип работы

Контактор – это двухпозиционный электромагнитный прибор, управление которым производится с помощью вспомогательной цепи электрического тока проходящего через катушки контактора. Во время прохождения электрического тока к сердечнику притягивается якорь, и группа контактов замыкается. В нормальном состоянии контакты в таком устройстве всегда разомкнуты – это важное правило для электробезопасности и удобства использования.

Если говорить простыми словами контактор – это выключатель при подаче напряжения на который его контакты замыкаются, и нагрузка включается, а при отсутствии напряжения на контакторе – он размыкает электрическую цепь.

Конструктивно этот электромагнитный выключатель состоит из системы блок-контактов, дугогасительной, контактной и электромагнитной систем.

Для тех, кто знаком с электрическими схемами и принципами работы выключателей данные схемы будут понятны. На катушку А1 – А2 подается вспомогательное напряжение, при этом для создания механического усилия и замыкания контактов втягивается соленоид и включает те контакты, которые необходимо. В зависимости от типа контактора и его конструкции он может включать как одну группу контактов, так и несколько одновременно или в определенной последовательности. Для того чтобы безопасно и быстро размыкать контактор в его конструкции присутствует пружина, посредством которой контакты, при отсутствии напряжения, мгновенно размыкаются.

Несмотря на то, что с виду этот прибор кажется очень сложным, а во многих случаях (при управлении силовыми линиями до 600В и токами до 1600А) большим по размерам в его конструкции все достаточно просто:

• группа контактов, выполненная из высококачественной меди;
• корпус из диэлектрических материалов;
• соединенная с электромагнитом напрямую контактная планка;
• электромагнитная катушка;
• дугогасительные элементы, которые необходимы при управлении большими токами.

Управление контактором производится с помощью вспомогательной цепи, напряжение которой должно быть ниже величины напряжения рабочего тока и может соответствовать 24, 42, 110, 220 или 380 В.

Основные виды и типы контакторов

Для выполнения различных условий работы, задач и управления разными видами электрических систем и оборудования существуют контакторы с разнообразным функционалом.

По типу электрического тока коммутирующие устройства бывают:

• постоянного тока – предназначенные для коммутации сетей постоянного тока;
• переменного тока – работающие и выполняющие свою задачу в сетях переменного тока.

По типам конструкции эти механизмы различаются по количеству полюсов. Наиболее широко применяются однополюсные и двухполюсные устройства, реже – трехполюсные .

Трехполюсные приборы применяются в трехфазных электрических сетях переменного тока для управления мощными электродвигателями и прочими устройствами. В промышленности производят и используют многополюсные контакторы, но такие механизмы используются крайне редко и выполняют специфические задачи.

По наличию дополнительных систем:

• без дугогасительной системы;
• имеющие дугогасительную систему.

Наличие дугогасительной системы, о которой было сказано выше, не является обязательным конструктивом для сетей 220 В, но обязательно применяется в устройствах и в сетях с высоким напряжением (380 В, 600 В). Такая система гасит электрическую дугу, неизменно возникающую при высоком напряжении, при помощи поперечного электромагнитного поля в специальных камерах.

По типу управления контактором:

• ручное (механическое) – оператор сам включает или отключает устройство;
• с помощью слаботочной линии – коммутация происходит дистанционно;

По типу привода коммутирующие устройства бывают электромагнитные и пневматические . Самые распространенные и эффективные – механизмы, работающие с помощью электромагнитной индукции. Пневматические в основном применяются на железнодорожном транспорте (например, в локомотивах поездов), где есть системы сжатого воздуха.

По типу монтажа применяют бескорпусные и корпусные контакторы. Первые – монтируются в электрических щитах или внутри электроустановок и не защищены от попадания влаги и пыли, а вторые могут монтироваться в любом месте и очень часто имеют хорошую влаго-, пылезащиту.

Характеристики контакторов

Для выбора правильного устройства для своих нужд, необходимо знать, какие характеристики бывают у такого типа приборов и чем они отличаются. Как правило, электромагнитные контакторы имеют следующие важные характеристики:

• Предельное и номинальное напряжение;
• Соотношение работы с различными автоматическими выключателями (защищающие от короткого замыкания);
• Параметры и типы регуляторов ускорений автоматических выключателей;
• Характеристика и тип сопротивлений;
• Тип и характер реле и расцепителей и других элементов в его составе.

В чём разница между контактором и магнитным пускателем

Очень часто контакторы путают с магнитными пускателями и это обоснованно, так как по сути это одно и то же. Данные типы устройств конструктивно выполнены практически идентично. Отличие же этих устройств в назначении: если контактор это моноблочный прибор, является выключателем и в основном служит для коммутации цепей, то электромагнитное реле (пускатель) в том числе выполняет защитную функцию, например, экстренно размыкая цепь при перегреве, и имеет в своем составе несколько контакторов, защитные устройства и управляющие элементы.

Существует такой вид коммутирующего устройства, как промежуточное реле – это прибор небольшой мощности, который служит для коммутации в слаботочных цепях и может выдержать намного больше циклов размыкания, чем контактор.

Схемы подключения контактора

Контакторы выпускаются многими производителями электротехнической продукции и имеют разные типы и исполнение. При подключении такого устройства важно строго руководствоваться рекомендациями завода-изготовителя и нормативной электротехнической документацией. В инструкции и на самом корпусе прибора в обязательном порядке будет располагаться схема подключения данного механизма и его главные характеристики. Разобраться в этой электрической схеме профессиональному электрику не составит никакого труда, а вот неспециалисту придется немного постараться.

Обратите внимание! Для работоспособности схемы используется нормально открытый контакт контактора для реализации самоподхвата расположенный параллельно пусковой кнопке.

Независимо от того каким-образом подключается контактор в системе обязательно используется два вида сети: силовая и сигнальная. Сигнальная линия запускает сам контактор, а он в свою очередь замыкает силовую линию.

При подключении к мощным асинхронным двигателям важно подключать последовательно с контактором тепловое реле, для защиты двигателя от перегрева и автомат для защиты от короткого замыкания.

Разобраться в назначении, конструкции и принципах работы данного сложного устройства оказалось совсем не сложно. Важно помнить, что правильно подключённый прибор – залог долгой и безопасной службы контактора. При подключении необходимо работать только при отключенном электропитании, помнить о мерах электробезопасности и общих правилах охраны труда, и строго их выполнять. А если что-то в работе или подключении этого прибора вам все же осталось непонятно, то лучшим вариантом будет обратиться к профессиональным электрикам для подключения данного устройства.

Что такое электромагнитное реле, их виды и принцип работы

Для чего нужен магнитный пускатель и как его подключить

Что такое твердотельное реле и для чего оно нужно?

Что такое частотный преобразователь, основные виды и какой принцип работы

Схема подключения пускателя (контактора): как сделать своими руками

В общем смысле – это дистанционный включатель/выключатель в электрической сети. В отличие от многих других коммутационных аппаратов, контактор обладает большим запасом прочности, разрывая электрическую сеть сразу в нескольких местах, допуская частые включения и отключения значительных нагрузок мощных электрических двигателей, систем компенсации реактивной мощности и других электропотребителей.

Принцип работы контактора заключается в перемещении электромеханической катушки или реле. При подаче управляющего напряжения, магнитный якорь притягивается к сердечнику, замыкая силовую электрическую цепь. Так как контактор может иметь до 5 групп контактов, то коммутация происходит в соответствии с предварительными настойками, либо под руководством микропроцессора. Каждый контакт может быть переключен в нормально замкнутое или нормально разомкнутое состояние.

Современные модели имеют возможность присоединения дополнительного внешнего оборудования: дополнительных контактных приставок, реле времени, тепловых реле, блокировочных устройств. Благодаря этому, контактор отличается от любого другого коммутационного оборудования значительно большей универсальностью и гибкостью в настройки его работы. Например, контактор с тепловым реле выполняет функции магнитного пускателя, а при настройке задержки – выступает в роли реле времени.

Зачем нужен контактор

Так же, как и подвиды, оригинальный контактор нужен для управления электрической цепью. Но он имеет несколько особенностей работы:

возможность полной автоматизации включения и выключения цепи;

высокая скорость работы, позволяющая смыкать и размыкать цепь до нескольких тысяч раз в час.

Благодаря этим особенностям контакторы применяются в тех областях, где нужно регулярно и часто активировать электрические цепи. Вручную делать это не просто неудобно, а даже малоэффективно. Так что лучше доверить работу автоматизированной системе.

Где используются контакторы

Для чего нужны контакторы? Сферы применения данных приборов разнообразны:

• коммунальное хозяйство: управление освещением, лифтами, вентиляцией и системами тепло- и водоснабжения;
• в промышленности и строительстве контакторы встречаются практически во всех электрических приборах;
• для электротранспорта: в трамваях и троллейбусах эти аппараты отвечают за работу тягового двигателя;
• в бытовых условиях с помощью контакторов автоматизируют работу внутридомовых электросетей.

В зависимости от функций бывают и узкоспециализированные контакторы, сконструированные для работы, например, только с двигателями или строительной электротехникой. Перед тем, как купить прибор такого типа нужно точно определиться, где и при каких условиях он будет работать.

Виды контакторов и области применения

Такие приборы различаются в зависимости от типа разрыва связи на сдвоенные модели, которые отличаются повышенной безопасностью эксплуатации, и одинарные аналоги, использующиеся для гидроэлектростанций, железнодорожных вагонов, а также индукционных печей. Исходя из типа управления, коммутирующие устройства подразделяются на модели с ручным или дистанционным управлением.

В зависимости от типа монтажа различают бескорпусные и корпусные контакторы. В зависимости от рода электрического тока различают модели постоянного и переменного напряжения. Также данные механизмы классифицируют по количеству полюсов, номинальному току и напряжению, а также рабочей частоте.

Для всех, кто не понимает, зачем ставить контактор, рекомендуется представить, насколько трудно было бы людям обходиться без таких аппаратов. Благодаря подобным изобретениям опасность замыкания и возгорания на производствах минимальна. Поскольку данные двухпозиционные приборы контролируют подачу тока в определенных цепях, область их применения достаточно широка:

• автоматизация систем освещения;
• бытовые сферы и общественный транспорт (трамваи, троллейбусы, электровозы, лифты);
• промышленное производство;
• автомобильные системы;
• организация работы различных систем и оборудования (теплые полы, вентиляторы, отопительные насосы, компрессоры и т.п.);
• оперативное переключение нагрузки на разных объектах.

Обычный модульный контактор

С помощью обычного модульного контактора организуется дистанционное управление электрическими потребителями посредством радио или Wi-Fi-канала связи. Система умного дома способна учитывать множество задаваемых параметров.

Например, через «умный» термометр возможно организовать управление электрическими обогревателями без участия человека. При снижении температуры воздуха в помещении термометр выдаст контактору команду на включение розетки, к которой подключен обогреватель. При достижении заданной температуры розетка автоматически обесточится. При этом контактор будет установлен в электрическом щите, то есть внешне такая система ничем не отличается от обычной.

При необходимости, через дистанционный контактор подключается газовый котел. Это позволит сэкономить средства, ведь газовый котел с GSM-управлением стоит гораздо дороже обычного. При необходимости контактор можно включить из любой географической точки, газовый котёл начнёт работать, а к приезду хозяина дом хорошо прогреется.

Перед другими моделями модульный контактор имеет ряд преимуществ:

• Бесшумность. Коммутация происходит посредством небольшого реле, издающего тихий щелчок. Более дорогие модели оснащены твердотельными реле, вовсе не издающими звуков.
• Простой монтаж. Большинство контакторов возможно закрепить на din-рейке, которой оснащены все электрические щиты.
• Высокая универсальность. В продаже имеются контакторы с любым номинальным током, напряжением и количеством контактов. Некоторые из них имеют диодный мост, что позволяет подключить к контактору потребители постоянного тока.
• Высокая надежность. Контакторы имеют большой запас прочности, а многие модели оснащены системами гашения помех, защищая дорогостоящее оборудование, подключенное к нему.

Электромагнитный контактор

Простой электромагнитный контактор отличается от модульного способом коммутации, а именно – имеет электромагнитную катушку. Для организации питания потребителей используются блок-контакты. При включении контактора все контакты срабатывают одновременно.

Применение таких контакторов целесообразно для коммутации мощных или трехфазных электропотребителей: водяных насосов, токарного станка в мастерской и так далее.

Электромагнитный контактор также может быть установлен в домовом электрическом щите и управляться дистанционно, либо посредством сигналов от различных реле.

Наиболее часто такие контакторы можно встретить в системе водоснабжения с гидроаккумулятором. Блок-контакты настраиваются на нормально замкнутое состояние, при включении контактора скважинный насос подает воду в гидроаккумулятор. При достижении необходимого давления внутри гидроаккумулятора реле давления подает команду на отключение контактора. Процесс повторяется по мере расходования воды жильцами дома.

В зависимости от мощности, при отключении потребителя может наблюдаться искрение контактов, что пагубно влияет на их срок службы. Электромагнитный контакторы комплектуются дугогасительными камерами, благодаря чему становится возможным отключение потребителей под нагрузкой без риска образования высокотемпературной электрической дуги.

Плюсы использования контактора

Использование контактора дает несколько преимуществ:

1. Включать освещение можно удаленно, в том числе через интернет или Wi-Fi.
2. Можно коммутировать более высокий уровень токов, по сравнению с обычным настенным выключателем.
3. Напряжение катушки контактора может отличаться от напряжения питания светильников и по роду тока, и по уровню. Поэтому при необходимости можно развязать силовые цепи и цепи управления, и тем самым повысить безопасность при работе.
4. На контакторах можно реализовать любые сценарии включения освещения. Например, использовать включение от контроллера или датчика, а при разбивке на группы – последовательное включение групп для уменьшения пускового тока или частичное включение для экономии электроэнергии.
5. Выключить все группы освещения можно одновременно, нажатием одной кнопки.

Если рассказали о плюсах контакторов, скажем и про минусы. Основной недостаток этого решения – из-за усложнения схемы растёт её цена. Однако в некоторых случаях применение контакторов – единственный выход. А цена контактора и цепей его управления часто бывает мизерной по сравнению с ценой светильников и стоимостью их монтажа.

Как выбрать контактор

Чем больше габариты устройства, тем с более мощной нагрузкой он может справиться. Важно обратить внимание на то, чтобы напряжение катушки было равно управляющему напряжению, а контакты могли бы выдержать нагрузку при подключении всех потребителей. Существует 3 класса коммутационной износостойкости таких приборов (А, Б и В). Лучше выбирать изделие с небольшим запасом данного параметра.

Перед тем как подобрать контактор, важно иметь представление об условиях эксплуатации. Исходя из этого, подбирается оптимальная степень защиты. Например, если оборудование будет находиться в электрошкафу, то достаточно приобрести модель со степенью защиты IP20. Для запыленных помещений или объектов с повышенной влажностью следует выбирать более защищенные корпусы (IP45 или 65). От перегрузок может спасти модуль защиты, оснащенный тепловым реле.

Характеристики контакторов

Для выбора правильного устройства для своих нужд, необходимо знать, какие характеристики бывают у такого типа приборов и чем они отличаются. Как правило, электромагнитные контакторы имеют следующие важные характеристики:

• Предельное и номинальное напряжение;
• Соотношение работы с различными автоматическими выключателями (защищающие от короткого замыкания);
• Параметры и типы регуляторов ускорений автоматических выключателей;
• Характеристика и тип сопротивлений;
• Тип и характер реле и расцепителей и других элементов в его составе.

В чём разница между контактором и магнитным пускателем

Очень часто контакторы путают с магнитными пускателями и это обоснованно, так как по сути это одно и то же. Данные типы устройств конструктивно выполнены практически идентично. Отличие же этих устройств в назначении: если контактор это моноблочный прибор, является выключателем и в основном служит для коммутации цепей, то электромагнитное реле (пускатель) в том числе выполняет защитную функцию, например, экстренно размыкая цепь при перегреве, и имеет в своем составе несколько контакторов, защитные устройства и управляющие элементы.

Существует такой вид коммутирующего устройства, как промежуточное реле – это прибор небольшой мощности, который служит для коммутации в слаботочных цепях и может выдержать намного больше циклов размыкания, чем контактор.

Подготовка к подсоединению

Схема подключения контактора находится в прямой зависимости от оборудования, с которым ему предстоит действовать. Помимо двигателей, в этом качестве выступают всевозможные вентиляторы и насосы, компрессоры, элементы нагревательных приборов и прочие устройства. Следует учесть специфику контакторного аппарата, который, по сравнению с автоматами, не оборудован какой-либо защитой. Поэтому, при разработке сетей, задействованных для подключения оборудования, обязательно учитываются факторы, влияющие на токовые показатели и степень нагрева.

Дополнительно необходимо продумать защитные мероприятия на случай коротких замыканий и нагрузок, многократно превышающих номинал контактора. Данная проблема решается путем установки предохранителей. В эту категорию входит автоматический выключатель, а также тепловые реле, защищающие оборудование от длительных превышений токовых номиналов и перегрева.

Перед подключением нужно выяснить, какие контакты являются основными, а которые из них выполняют вспомогательную функцию. Каждая катушка включения отличается собственными номинальными токами и напряжениями, указанными в маркировке.

Отдельные особенности существуют при установке и соединении модульного аппарата, представляющего разновидность обыкновенного коммутационного прибора. Такой контактор на схеме применяется для включения и отключения на расстоянии аппаратуры, установленной в распределительных щитках, в том числе и АВВ. Отсюда следует, что при вводе в действие модульного контактора питание поступает к определенной группе автоматов, подключенных к определенным цепям. Устройства этого типа успешно функционируют со всеми видами токов.

Подключение контактора

Перед подключением иногда полезно убедиться в работоспособности изделия. Чтобы было ясно, как проверить контактор, необходимо выяснить по какому алгоритму осуществляется данная процедура:

• оценка состояния путем визуального осмотра;
• настройка магнитной системы;
• проверка целостности и сопротивления изоляции токоведущих элементов;
• регулировка контактной системы.

Легкость хода можно проверить при помощи замыкания. В случае если отмечено сильное гудение, производится подтяжка винтов, которые удерживают сердечник и якорь. При обнаружении застывших металлических частиц или наплывов на контактах, необходимо удалить их при помощи напильника, не используя никакую смазку.

Перед началом процесса настоятельно рекомендуется ознакомиться с подробной схемой подключения.

Как правило, сначала следует подвести входящие кабели и зафиксировать их при помощи специального крепежа. Затем подводятся и закрепляются выходные провода. Перед контактором может быть расположено тепловое реле или пусковая кнопка (потребуется выпрямитель, если кнопочный пост будет использовать переменный ток).

Схема контактов и подключения не зависит от производителя и типоразмеров продукции. Специальная маркировка контактов позволяет понять предназначение каждого из них. О том, как подключить контактор, можно извлечь множество информации из сети, однако не рекомендуется выполнять такую работу самостоятельно, не обладая необходимыми навыками и знаниями.

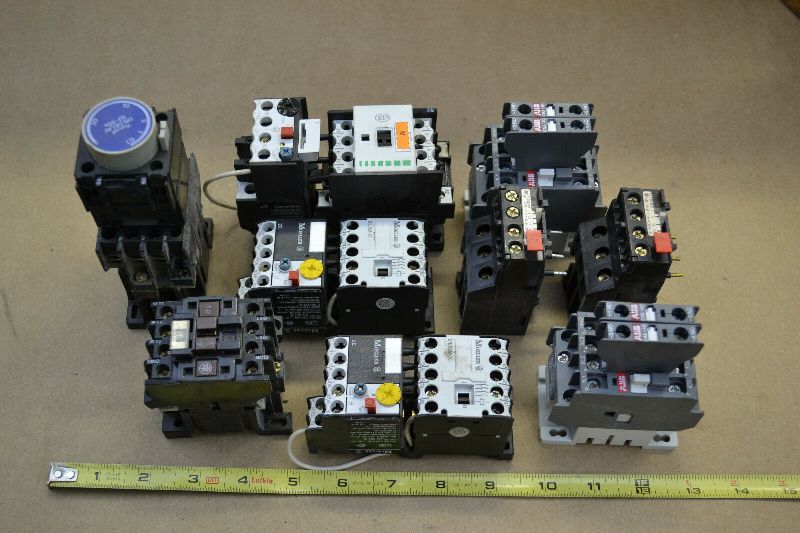

На официальном сайте компании «Радио Элемент» доступен большой ассортимент модульных устройств, предназначенных для работы с электропроводками, а также других аналогов для работы с пускателями различных двигателей. Фотоматериалы помогут получить представление о том, как выглядит контактор, а характеристики и описание позволяют оперативно выбрать подходящую модель.

Схема подключения модульного контактора.

Ниже приведена схема подключения модульного контактора. Основная суть подключения – это подать питание на катушку (контакты А1-А2), которые будут размыкать или замыкать силовые контакты НО и НЗ контактора.

Подключение к сети 220 V

Подключение магнитного пускателя к сети 220 V наиболее простое, поэтому имеет смысл начать ознакомление именно с этих схем, которых может быть несколько.

Напряжение 220 V подается непосредственно на катушку магнитного пускателя, которые обозначены, как А1 и А2 и, которые располагаются в верхней части корпуса, что видно из фото.

Подключение контактора с катушкой на 220 В

Когда к этим контактам подключается обычная вилка на 220 V с проводом, устройство начнет работать после того, как вилка будет включена в розетку 220 V.

С помощью силовых контактов допустимо включать/отключать электрическую цепь на любое напряжение, лишь бы оно не превышало допустимые параметры, которые указываются в паспорте изделия. Например, на контакты можно подать напряжение аккумулятора (12 V), с помощью которого будет управляться нагрузка с рабочим напряжением 12 V.

Следует отметить, что неважно, на какие контакты подается управляющее однофазное напряжение, в виде «нуля» и «фазы». В данном случае, провода с контактов А1 и А2 можно поменять местами, что никак не повлияет на работу всего устройства. Вполне естественно, что подобная схема включения используется крайне редко, поскольку требует прямой подачи напряжения на катушку магнитного пускателя

При этом существует масса вариантов включения, с применением реле времени или сумеречного датчика, подключив к силовым контактам например, уличное освещение. Главное, чтобы «фаза» и «ноль» находились рядом

Вполне естественно, что подобная схема включения используется крайне редко, поскольку требует прямой подачи напряжения на катушку магнитного пускателя. При этом существует масса вариантов включения, с применением реле времени или сумеречного датчика, подключив к силовым контактам например, уличное освещение. Главное, чтобы «фаза» и «ноль» находились рядом.

Подсоединение на 380 В

Подключение контактора, работающего с сетями 380 вольт, почти не имеет отличий от предыдущей схемы. Все различие заключается в поставке электричества на катушку. В первоначальном варианте эта задача решалась путем задействования фазы (L3) и нуля (N), а в 3-х фазном варианте подсоединение производится к двум фазам L2 и L3.

На выполненной схеме хорошо просматривается энергообеспечение катушки пускового устройства (КМ1), подключенной к фазам L2 и L3. Первая проложена через тепловое реле (Р), а вторая через кнопочный элемент запуска (SB2) и торможения (SB1) и контакт вспомогательного назначения (КМ 1), объединенные друг с другом в последовательной цепи.

Действие данной схемы осуществляется в определенной последовательности. Когда выполнено нажатие на пусковое кнопочное устройство, электричество с одной из фаз подходит к катушке. Под воздействием поля с магнитными свойствами, сердечник втягивается, что вызывает замыкание всей контактной группы на подключенную нагрузку. Напряжение тока, при этом, составляет 380 В. Отпущенная кнопка ПУСК не прерывает питание цепи, которое осуществляется за счет дополнительного подвижного контакта, замкнутого в момент втягивания сердечника.

При возникновении аварийной ситуации срабатывает тепловое реле. Происходит разрыв фазы, отключение питания и обесточивание катушки. Под действием пружин магнитный сердечник возвращается в исходное положение. После размыкания контактов, напряжение на аварийном участке снимается.

Использование кнопок «Пуск» и «Стоп»

В основном, магнитные пускатели участвуют в процессе работы электродвигателей. Без наличия кнопок «Пуск» и «Стоп» такая работа связана с рядом трудностей. В первую очередь это связано с особенностями работы электродвигателей, которые зачастую находятся на значительном удалении. Кнопки включаются в цепь катушки последовательно.

Подобный способ характеризуется тем, что магнитный пускатель окажется в рабочем состоянии до тех пор, пока будет нажата кнопка «Пуск», что очень неудобно. В связи с этим, в схему включаются дополнительные контакты магнитного пускателя, которые дублируют работу кнопки «Пуск». При включении магнитного пускателя они замыкаются, поэтому после отпускания кнопки «Пуск» цепь сохраняет свою работоспособность.

Отключить работающее оборудование можно только с помощью кнопки «Стоп», которая разрывает электрическую цепь питания магнитного пускателя и всей схемы. Если в схеме предусмотрена другая защита, например, тепловая, то в случае ее срабатывания схема также окажется не работоспособной.

Питание для двигателя берется с контактов, а подается питания на контакты магнитного пускателя, под обозначением.

В этом видео подробно рассказывается и показывается, в какой последовательности подключаются все провода. В данном примере использована кнопка (кнопочный пост), выполненная в одном корпусе. В качестве нагрузки можно подключить измерительный прибор, обычную лампу накаливания, бытовой прибор и т.д., работающие от сети 220 V.
