Как определить нужную полярность блока питания?

Привет народ. Есть роутер без родного блока питания. У меня есть регулируемый (универсальный), но я не знаю какая должна быть полярность. На роутере никаких обозначений, в этом плане, нет. Только написано напряжение в 12 вольт. Как определить нужную полярность?

Могу поделиться старым морским способом.

Подсоедините два провода и воткните их в разрезанную на половину сырую картошку на расстояние 2 см. друг от друга.

Включите прибор в розетку с переменным током 220 вольт 50 герц.

Смотрите внимательно на концы проводов, воткнутых в картошку.

Конец "Минус" закипит. Пометьте его.

Способ подходит для проводов постоянного тока, если не доверяете — проверьте, для начала на аккумуляторной батарее, где Вы знаете какой провод "минус", а какой — "плюс".

вопрос по 12v блоку питания.

Хотелось бы узнать ( сам чайник в электрике) как определить провода на выходе блока питания 12В, надо четко узнать где "плюс" а где "минус". Никакой маркировки на проводах нету . нет и документации на блок.Блок питания для автомобильной техники, т.е. с 220В на 12В. Заранее благодарю за советы.

Просмотр профиля
Личное сообщение

любым цифровым вольтметром
провода у вольтметра как правило "красный" — плюс, "чёрный" — минус
если неправильно подсоединишь к блоку питания — на экране покажет "-12", т.е. напругу со знаком минус, а если угадаешь — то просто 12

Просмотр профиля
Личное сообщение

А чего за блок-то? Ну не может это быть просто коробка с голыми стенками и отсутствием шильдиков, хотя бы с маркой БП.

Просмотр профиля
Личное сообщение

да он сделан какими то кооперативщиками. мне просто его отдали хочется в дело пустить

Просмотр профиля
Личное сообщение

Navy65 написал :
любым цифровым вольтметром
провода у вольтметра как правило "красный" — плюс, "чёрный" — минус
если неправильно подсоединишь к блоку питания — на экране покажет "-12", т.е. напругу со знаком минус, а если угадаешь — то просто 12

Спасибо, сам бы ни за что не догадался бы. и главное тестер имеется в хозяйстве. все гениальное просто.

Просмотр профиля
Личное сообщение

Гмм, а это точно БП для техники, а не зарядка автомобильного аккумулятора?

Просмотр профиля
Личное сообщение

Гмм, а это точно БП для техники, а не зарядка автомобильного аккумулятора?

точно. просто фишки на выходе нету. просто два проводачерный и белый.

Просмотр профиля
Личное сообщение

Если зарядка, то там скорее всего даже плохенького фильтра нет на выходе. Так что поаккуратней, если чего портативное питать собрался.

Просмотр профиля
Личное сообщение

Есть старый способ определения полярности вообще без приборов.
На срезе сырой картофелины на расстоянии нескольких миллиметров друг от друга втыкаются два МЕДНЫХ проводка, подсоединенных к источнику тока. Вокруг положительного электрода вскоре появляется зеленое пятно. У отрицательного картофелина остается чистой.

Просмотр профиля
Личное сообщение

caver написал :
Есть старый способ определения полярности вообще без приборов.

А способ определения типа источника тока нет? (т.е. ток выпрямленный пульсирующий 100Гц, выпрямленный и сглаженный ёмкостью, стабилизированный, стабилизированный с защитой по току и т.д.)
Ну и мощность не плохо бы знать. Картошка поможет?

Просмотр профиля
Личное сообщение

лучшие друзья девушек — это бриллианты
осциллограф, не иначе. картошка не поможет

Просмотр профиля
Личное сообщение

Navy65 написал :
осциллограф, не иначе.

И нагрузочное устройство.

Просмотр профиля
Личное сообщение

как же все сложно. нужно в идеале подключить Dvd-проигрыватель автомобильный в домашних условиях. в авто он мне не нужен. поэтому решил дома приспособить.

Просмотр профиля
Личное сообщение

Гарынычъ написал :
как же все сложно. нужно в идеале подключить Dvd-проигрыватель автомобильный в домашних условиях. в авто он мне не нужен. поэтому решил дома приспособить.

так с этого надо было начинать!
ежели в этом DVD нет на питающем каскаде стабилизации и фильтра, при непонятно каком блоке питания можешь либо спалить агрегат либо ещё чего
ежели у тебя простое зарядное устройство от сети — так им только акккумуляторы "заправлять", поскольку если самопал, то скорее всего — это трансформатор, диодный мост и всё, т.е. нестабилизированный блок питания
поэтому в идеале — купить нормальный 12-вольтовый стабилизированный БП

Просмотр профиля
Личное сообщение

Navy65 написал :
поскольку если самопал, то скорее всего — это трансформатор, диодный мост и всё, т.е. нестабилизированный блок питания

Самопалы бывают получше промышленных БП. Вот там как раз часто стоит транс, мост и пара электролитов. А когда кто-то для себя делает, то и схемку подбирает постабильнее.

Просмотр профиля
Личное сообщение

danad написал :
Самопалы бывают получше промышленных БП. Вот там как раз часто стоит транс, мост и пара электролитов. А когда кто-то для себя делает, то и схемку подбирает постабильнее.

тогда надо найти этого "кого-то" кто делал и озвучить ему проблему
а в данной ситуации я так понимаю это сложно потому что:

человек который просит помощи — чайник в электричестве (он сам так сказал)
Кулибина который сделал этот аппарат найти не представляется возможным
Выводы:
На свой страх и риск подключить DVD к существующему девайсу
Купить стабилизированный блок питания
кстати, если у DVD остался живой паспорт, там есть требования по питанию

Просмотр профиля
Личное сообщение

человек который просит помощи — чайник в электричестве (он сам так сказал)
Кулибина который сделал этот аппарат найти не представляется возможным
Выводы:
На свой страх и риск подключить DVD к существующему девайсу
Купить стабилизированный блок питания
кстати, если у DVD остался живой паспорт, там есть требования по питанию

БП точно для этого подходит. требования удовлетворяются. вопрос в том чтобы найти плюс и минус на выходных проводах. так как они без маркировки. вот и все. всего лишь нужен был способ определения чтоб правильно запитаться.
а в остальном спасибо за советы.

Просмотр профиля
Личное сообщение

Navy65 написал :
провода у вольтметра как правило "красный" — плюс, "чёрный" — минус

А если перепутать щупы?

Хатите, одын умный вещ скажу, только вы не обижайтесь.
Берете сырую бульбу,режете напополам, втыкаете в нее концы от источника питания. Медные или латунные. Через несколько минут смотрите.
Возле минуса — выделение пены, возле плюса — посинение (позеленение). Андерстэнд?

Просмотр профиля
Личное сообщение

Во первых, помимо напряжения интересно было бы узнать какой ток потребялет Dvd и сколько может выдать блок питания. Хотя, если блок автомобильный, мощи для Dvd должно хватить. Во-вторых, начать надо с того, что разобрать блок питания и посмотреть что там у него в потрохах. Фото можно выложить сюда. Далее, блок, судя по изготовителю, сделан лет 10-15 назад. Конденсаторы-электролиты, особоенно бытовые, типа К50-6, К50-16, за это время изрядно усохли, поэтому даже если исходно напряжение было сглаженное, не факт что оно осталось таким же сейчас. Вообще втыкать сложную бытовую технику в некий непонятный блок питания — изрядная авантюра.

Просмотр профиля
Личное сообщение

Balabas написал :
Берете сырую бульбу,режете напополам. Андерстэнд?

андэрстэнд.
ты хоть бы на десять сообщений выше прочитай что тут написано, так, для приличия

Как определить полярность блока питания по цвету проводам

В случае электрического тока, проходящего между двумя точками, или полюсами, один из полюсов будет иметь больше электронов, чем другой. Говорят, что полюс с большим количеством электронов имеет отрицательный заряд. Полюс с меньшим количеством электронов имеет положительный заряд. Когда два полюса соединены проводом, электроны движутся от отрицательного полюса к положительному. Этот поток называется электрическим током.

Полярность может быть разных видов

К сведению! В цепи постоянного тока один полюс всегда отрицательный, а другой положительный с электронами, идущими только в одном направлении. В цепи переменного тока (AC) два полюса чередуются между отрицательным и положительным полюсами с направлением электронов, идущих в обратном направлении.

Параметры классификации проводов

Типовое наименование кабеля содержит буквы и цифры. С помощью расшифровки этих символов можно узнать главные характеристики продукции данной категории:

материалы проводника (оболочки);
количество жил;
площадь поперечного сечения;
дополнительные параметры.

Пример расшифровки (АВБбв-нг):

А – жила изготовлена из алюминия (медь не маркируется);
В – изоляционные оболочки сделаны из ПВХ;
Бб – защита от механических повреждений, из стальной ленты без демпфирующей прокладки;
нг – в состав полимерной оболочки добавлены компоненты, предотвращающие горение.

Проверка полярности

Переменный ток может быть проверен с помощью мультиметра или вольтметра Ом. Тестирование с помощью мультиметра обычно включает в себя прикосновение положительного и отрицательного проводов от счетчика к проверяемой проводке.

Вольтметр

Обратите внимание! Мигающий отрицательный знак («-») перед цифровым считыванием на счетчике указывает на неправильную полярность.

Обратная полярность

Если обнаружено, что одна из розеток в доме имеет обратную полярность, исправить проблему несложно, однако нужно быть осторожным, чтобы не поразило электрическим током. Перед осмотром проводки необходимо отключить бытовое электроснабжение. Положительные провода, которые обычно красные или черные, должны быть подключены к латунной клемме. Нейтральные провода, которые обычно являются белыми или серыми, должны быть подключены к хромированной клемме светлого цвета.

Важно! Если провода подключены неправильно, то получится обратная полярность, в результате чего ток будет идти в обратном направлении. Это может привести к поражению электрическим током любого, кто прикоснется к устройству или розетке, и даже к повреждению самого устройства.

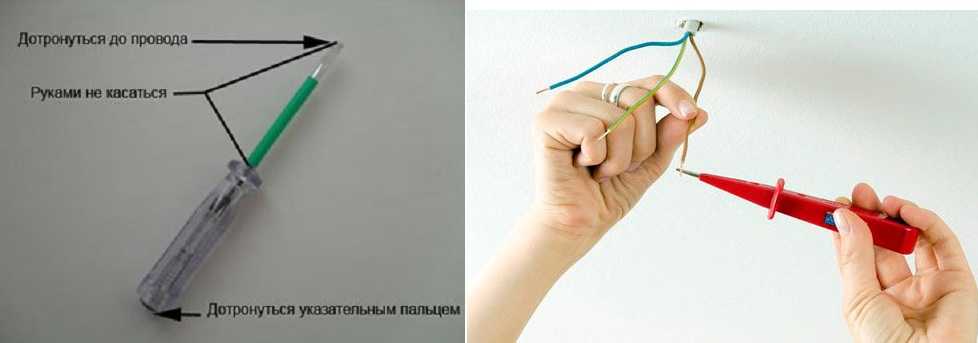

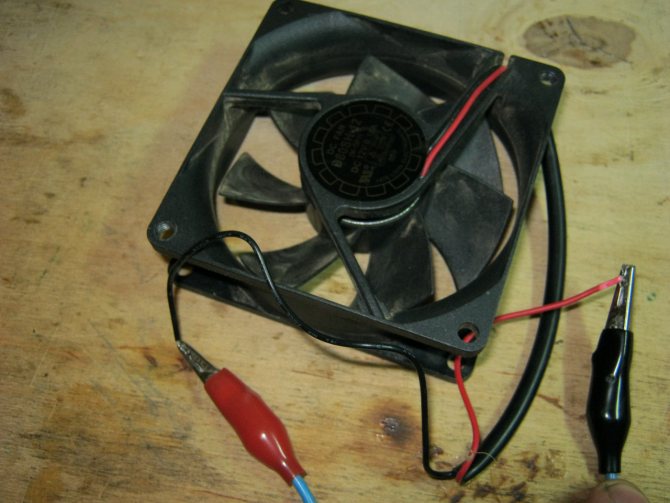

Как найти плюс и минус

Когда мастер имеет дело с электрической проводкой, определение отрицательных и положительных жил играет важную роль. Некоторые провода будут иметь четкую маркировку со знаком плюс («+„) или минус (“-»). У немаркированных проводов можно сначала попытаться проверить полярность, взглянув на физические характеристики, такие как цвет или текстура. Если этот метод смущает, можно проверить провода с цифровым мультиметром.

Вам это будет интересно Определение резонанса

Некоторые провода имеют плюс и минус

вилки прибора на самом деле не имеют положительных и отрицательных сторон. Вместо этого у них один зубец горячий, а другой нейтральный;
у положительных и отрицательных проводов есть отличия по форме и материалу. Ребристый обычно является отрицательным проводом на удлинителе. Если есть провод, в котором обе стороны имеют одинаковый цвет, обычно медный с рифленой текстурой является отрицательным. Нужно провести пальцами по проволоке, чтобы определить, с какой стороны есть ребра. Если она гладкая, значит у нее положительный показатель.
на динамиках и усилителях серебряный провод обычно отрицательный, а медный — положительный. Их часто скрепляют между собой прозрачным корпусом, поэтому легко определить полярность каждой стороны. Часто черный провод является отрицательным, а красный — положительным. Если оба кабеля черные, а у одного белая полоса, то он отрицательный, а простой черный положительный.
можно посмотреть в руководстве по эксплуатации, чтобы определить, какие провода являются отрицательными в автомобиле. Любое авто следует своей собственной системе цветовой кодировки для проводов. Не существует стандартной или международной системы, поэтому стоит найти схему подключения, соответствующую марке и модели в руководстве пользователя.

Окрас проводов и шин при переменном трехфазном токе

Шины и вводы на трансформаторы в трехфазных сетях окрашиваются определенным образом. Желтый – это фаза А, зеленый – фаза В, красный – фаза С.

Такие сети нашли свое применение в следующих областях:

Промышленность, строительство, складирование. Позволяют подключать мощные промышленные установки, разгрузочные машины и другое электрооборудование.
Электрификация общественного транспорта. Трамваи и троллейбусы работают именно на трехфазной сети 380 В.
Электрические подстанции.

Сети постоянного тока используют только два провода – плюс (положительная шина) и минус (отрицательная шина). Какой провод плюс, а какой минус также можно понять по цветам.

По нормативным документам положительная шина должна быть окрашена в красный цвет, а минусовый провод – в серый или черный. Средний проводник обозначается голубым цветом. Увидеть такое обозначение плюса и минуса на проводах можно на различной аудио- и видеоаппаратуре, а также другой электронике.

В случае ответвления двухпроводной электрической сети положительный проводник должен окрашиваться так же, как и плюс на трехпроводной сети, к которой он подсоединен.

Какого цвета полюса в проводах

Защитно-нейтральный кабель соединяет защитный заземляющий и N-нейтральный кабеля. Эти типы требуют двойного заземления, натянутого вдоль линии. Маркировка электрических проводов такая же, как и для защитного проводника, желто-зеленая. Синий цвет использовался и в старых инсталляциях, но в настоящее время такая маркировка встречается редко. Гораздо чаще можно увидеть установки, отмеченные альтернативными желтыми и зелеными полосами.

Обратите внимание! Сам кончик защитно-нейтрального кабеля, как правило, отмечен синим цветом.

Нулевой кабель встречается в очень старых электроустановках. Он использовался в тех случаях, когда схемы еще не имели нейтральных и защитных кабелей. В установке были только фазовый и заземленный нейтральный провода, которые можно было распознать по синему цвету. Сегодня нейтральный проводник больше не используется в электроустановках.

Зеленый цвет кабеля с положительным потенциалом

Зелёный цвет предназначен для электрических кабелей с положительным потенциалом.

В электронных устройствах положительный заряд протекает в красных проводах, отрицательный — в чёрных.

Как найти короткое замыкание в машине с мультиметром

Мультиметровые приборы помогут точно определить, какой именно провод не работает, так как будет заметно отсутствие напряжения на неисправном кабеле. Поиск короткого замыкания является довольно утомительным процессом и потребует от измерения непрерывности, чтобы определить.

Обратите внимание! В зависимости от того, какое устройство будет протестировано, потребуется установить диапазон и параметры для мультиметра. Если это ток, важно убедиться, что всегда используется порт с предохранителем для контактов. В противном случае придется тестировать неиспользуемые порты.

Как правильно определять полярность на проводах в авто

Если проверяется напряжение на автомобиле, курс держится на поиск постоянного. 20 Вт — это правильная настройка, если проверяется батарейка. Поэтому нужно отрегулировать циферблат до нужного диапазона/установки и подключить зонды к любому компоненту, для которого необходимо получить показания.

Вам это будет интересно Как воздействует электрический ток на организм человека

Как проверить фару с помощью мультиметра

Мультиметр
Чтобы проверить проводку фары, нужно найти заземляющий провод. От разъема, который подключается к лампочке, идут 2-4 проводка. Где два или три провода, только один из них является заземляющим, в то время как четырехпроводные разъемы будут иметь два заземления.

Чтобы протестировать провода на фаре, необходимо настроить мультиметр на сопротивление. Можно разместить один из зондов на заземляющий, а другой на отрицательный полюс аккумулятора автомобиля.

Обратите внимание! Если не читается непрерывность, то есть проблема с проводом заземления, то есть он нуждается в замене.

Как проверить провод заземления автомобиля с помощью мультиметра

Для тестирования проводов заземления стоит начать с измерения сопротивления. Тест вдоль проводки, чтобы проверить показания, составляет 5 Ом или меньше. Если оно превышает, нужно будет проверить провод дальше. Необходимо переключить мультиметр на постоянное напряжение и включить любую электрическую деталь, с которой возникли проблемы. Стоит проверить провод дважды, чтобы убедиться, что показания не превышают 0,05 В. Если это так, нужно будет использовать другое место для заземления или использовать связующий ремешок.

Как проверить, не перегорел ли предохранитель с помощью мультиметра

Поиск и устранение неисправностей предохранителя с помощью мультиметра чрезвычайно прост. Необходимо установить мультиметр в настройках с наименьшим значением Ом и поместить зонды по обеим сторонам крышек предохранителей. Предохранители не имеют полярности, поэтому используемые контакты не покажут значений.

Предохранители

Обратите внимание! Если очень низкое значение сопротивления, то предохранитель работает отлично. Если значение сопротивления не изменилось после подключения контактов, предохранитель перегорел.

Также можно протестировать предохранитель с помощью контрольной лампочки. Нужно включить ключ и коснутся обеих сторон предохранителя наконечником контрольной лампочки. Если он загорится, предохранитель в порядке. Если он не загорится, предохранитель нужно заменить.

Как использовать мультиметр от автомобильной аккумуляторной батареи

Если возникают трудности с запуском автомобиля, одной из наиболее распространенных причин является слабая батарея. Это то, что можно легко проверить с помощью мультиметра, который также даст точное представление о том, сколько заряда батареи на самом деле осталось. Тестирование автомобильной батареи в первую очередь является отличным способом исключить вероятный культ для многих электрических проблем.

При тестировании автомобильной аккумуляторной батареи нужно проверить напряжение, установив мультиметр на 20 V DC. Необходимо подключить контакты к обеим клеммам батареи, подходящие по цвету. Лучше еще включить фары, чтобы получить точные сведения, касающиеся заряда.

Важно! Фары нужно включать на заглохшем двигателе.

В большинстве случаев будут указаны показания где-то между 11.8 V и 12.6 V. Чем выше показания напряжения, тем больше заряда в батарее. Показание 12,5 В означают, что батарея почти полностью заряжена, в то время как показание 11,9 В, что батарея должна быть заменена в ближайшее время.

Вам это будет интересно Как выбрать цветовую температуру

Проверка зарядного устройства

Электронные устройства используют адаптеры для преобразования переменного тока, подаваемого от настенных розеток, в постоянный ток. После преобразования в постоянный ток течет в одном направлении, отсюда и термин «постоянный ток».

Какого цвета плюсовой провод на зарядном устройстве

Обратите внимание! Один провод положительный, который проводит ток к прибору, а другой отрицательный, который завершает цепь. Направление потока называется полярностью и наносится на зарядные устройства с помощью диаграммы. Если диаграммы нет на зарядном устройстве, стоит проверить полярность.

Полярность проводов зарядного устройства по цвету не имеет значения.

Чтобы определить, является ли зарядное устройство пригодным для эксплуатации, необходимо сделать следующее:

Подключить зарядное устройство к розетке.
Включить мультиметр и установить настройки на напряжение постоянного тока. Большинство мультиметров указывает эту настройку как VDC.
Вставить красный положительный контакт в отверстие в наконечнике зарядного устройства.
Дотронуться до черного отрицательного контакта и до внешней металлической части наконечника зарядного устройства.
Проследить за показаниями мультиметра. Можно увидеть положительное или отрицательное число, указывающее на выходное напряжение постоянного тока зарядного устройства. Если число положительное, то полярность на внутренней стороне наконечника зарядного устройства положительная. Если число отрицательное, то полярность внутри отрицательная.

Правильно вставленные щупы

Проверка напряжения мультиметром начинается с подготовки аппарата к работе. Для этого необходимо вставить имеющиеся в комплекте щупы в гнёзда.

При проведении измерений постоянного напряжения или проверке диодов красный щуп является «+», черный «-«.

На передней панели есть три отверстия для щупов. Рядом с ними нанесены условные обозначения:

COM — общий контакт. При проведении любых измерений в него вставляется чёрный провод.
VΩCx — разъём для проверки напряжения, сопротивления и малых токов. В него вставляется красный щуп.
10А или 20А. Разъём для измерения больших токов.

Для измерения напряжения щупы вставляются в отверстия с маркировкой «COM» и «VΩCx». При работе в сети переменного тока цветовая маркировка проводов не имеет значения.

Важно! Напряжение в розетке является опасным для жизни, поэтому перед началом работ необходимо проверить изоляцию щупов и проводов

Блок питания какой провод плюс?

Какой провод плюс, а какой минус также можно понять по цветам. По нормативным документам положительная шина должна быть окрашена в красный цвет, а минусовый провод – в серый или черный. Средний проводник обозначается голубым цветом.

Какой провод плюс в зарядке телефона?

Их там 3:красный, зеленый, белый. Эти 3 провода замотаны в фольгу по периметру и замотаны хметаллическими проводами (без изоляции). Красный — плюс, зеленый и белый выступают для передачи данных, черный или оплетка — минус.

Какие напряжения в блоке питания компьютера?

Компьютерный блок питания выдаёт целый ряд напряжений для функционирования узлов материнской платы, питания устройств ввода-вывода, питания HDD и оптических приводов: +3.3В, +5В, +12В, -12В, -5В. От выходной цепи запитан и охлаждающий кулер.

Что означает белая полоса на проводе?

Обычно * провод с белой полосой или пунктирными линиями несет «положительный» (+) конец, в то время как другой немаркированный провод имеет «отрицательный» (-) конец.

Какого цвета провода плюс и минус?

В таких сетях нет фазного или нулевого проводника, а есть только положительная шина (+) и отрицательная шина (-). По нормативным документам провода и шины положительного заряда (+) окрашивается в красный цвет, а провода и шины отрицательного заряда (-) должны быть синего цвета.

Какой цвет плюс и минус?

Маркировка проводов и шин для сетей постоянного тока: красный цвет используется для проводов положительного заряда; синий – для шин и проводов с отрицательным зарядом; голубым цветом обозначается средний проводник.

Какой провод плюс в машине?

Для тех, кто не может запомнить какой провод фаза, а какой -«0» в автомобиле.

Как зарядить телефон с несъемной батареей?

Чтобы зарядить аккумулятор телефона напрямую:

Подготовьте кабель-зарядник, который вам не жалко. …
Отрежьте от него штекер MiniUSB.
Осторожно снимите изоляцию.
Внутри будут два проводка — синий и красный.
С них тоже срежьте немного изоляции. …
Вытащите батарею.
Приложите к её контактам оголённые проводки.

Сколько вольт должно быть на процессоре?

Непосредственно на процессор подается напряжение в пределах 1,2V. Более высокие напряжения используют при разгоне и с очень хорошей системой охлаждения.

Какие напряжения должен выдавать блок питания ATX для нормальной работы системы?

Современный стандарт предписывает наличие каналов с напряжением +5В, +12В, +3.3В, -12В и дежурное напряжение +5В. Общая мощность обычно обозначена в ваттах на наклейке (по-английски звучит как Total Power).

Какое напряжение должно быть на компьютере?

Нормальные значения должны находиться в диапазоне от 4,75 до 5,25 Вольта. Также протестируйте напряжение между красным и черным проводом. Показатели должны колебаться около 5 Вольт, аналогично, как и в предыдущем случае.

Какой провод плюс а какой минус на зарядке аккумулятора?

«плюс» обычно красный провод, «минус» — синий или черный.

Что значит полоса на проводе?

На колоночные провода стандарта как такового нет, но обычно маркированный провод (полоской или еще как) — это «земля» или «общий» (или «минус», как его иногда называют). Ничего страшного если сделать наоборот, только одинаково во всех каналах.
