Кабель канал как пишется

Конструкции

На рынке представлены каналы для прокладки кабеля разных конструкций и размеров. Выбор определенной конструкции зависит от места монтажа и размера прокладываемого кабеля.

Виды пластиковых коробов:

1. Плинтусные. Эти конструкции применяют в местах стыков стен и пола. Для монтажа конструкций разных форм производители выпускают дополнительные устройства – отводы, заглушки, внешние и внутренние углы и другие элементы. Кабель каналы плинтусного типа удачно вписываются в интерьер большинства домов и квартир.
2. Напольные. Используют для удобного передвижения, когда проводят электропроводку к столам, осветительным приборам, технике, находящейся далеко от стен. Кабель канал без проблем заменяет удлинители и переноски.
3. Парапетные кабельные каналы внешне похожи на плинтусные. Их монтируют выше уровня пола, применяя дополнительные элементы для получения нужной конфигурации.
4. Угловые кабель-каналы применяют на стыках и под потолком. Благодаря треугольной конструкции эти коробки идеально встают в углы и вписываются в дизайн помещения. Из-за высокой возможности повреждений в результате ударов эти конструкции монтируют в верхних участках.
5. Самый маленький вид – мини кабель-каналы. Отлично подходят для телефонных проводов, кабелей телевидения и интернета. Коробки крепят на стенки и потолок на клейкую основу или саморезы. Небольшие размеры кабель каналов позволяют органично сочетать их с интерьером.
6. Перфорированные. Конструкция с открытым доступом имеет меньший вес и стоимости, чем другие варианты. Такой вариант используют, когда не имеет значения внешний вид.
7. Гибкие. Идеально подходят для монтажа электропроводки на неровных поверхностях, когда нет возможности использовать жесткие варианты. Делятся на два типа – гофрированные и цепные. Проблемы с труднодоступными местами решают кабель каналы круглого сечения.
8. Прозрачные. Этот вид идеально подходит для внешнего оформления помещения. На перегородку короба наклеивает светодиодную ленту, закрывают прозрачной крышкой. В результате получается приятный свет.
9. Металлические кабельные каналы для электропроводки часто используют в промышленных производствах. Они необходимы для фиксации большого количества тяжелых кабелей.

НАЗАД ВПЕРЕД 1 из 2

Покупка кабель-каналов: на что обращать внимание?

Рекомендуется покупку кабель-канала выполнять по следующему алгоритму:

1. Составить план-схему монтажа электропроводки. В ней рассчитывается необходимое количество приобретаемых кабелей, их сечение. Также рекомендуется провода покупать до приобретения кабель-каналов (чтобы учесть толщину изоляции).
2. Рассчитать длину всех необходимых коробов под укладку проводки. Стандартная длина одного кабель-канала – 2 метра. Это не актуально для гибких штроб, так как они производятся в катушках. К полученной длине следует добавить дополнительные 10 – 15% про запас.
3. Определиться с типом требуемых кабель-каналов: пластиковые – для помещения, металлические – для улицы, пластиковые скругленные – для пола.
4. Примерно рассчитать требуемый размер кабель-канала. Для расчетов можно использовать площадь поперечного разреза штробы (часто указывается в технической документации к кабель-каналам) и связки кабелей (площадь одного провода рассчитывается по формуле S=πr2, где r – это радиус сечения с учетом изоляции).
5. Совершить покупку в магазине. Рекомендуется покупать комплектные кабель-каналы, которые поставляются сразу с фурнитурой, заглушками, угловыми переходниками, замками. Если покупать все это раздельно,получится дороже.

Что касается пожаробезопасности, то с пластиковыми достаточно поджечь небольшой кусок кабель-канала. Он будет плавиться, но не должен возгораться и сильно дымить. Таковы основные требования по безопасности к таким штробам. Что касается металлических, то рекомендуется приобретать только с толщиной материала от 0,15 мм и толще. Более тонкие штробы недолговечны, при размещении на улице быстро покроются ржавчиной.

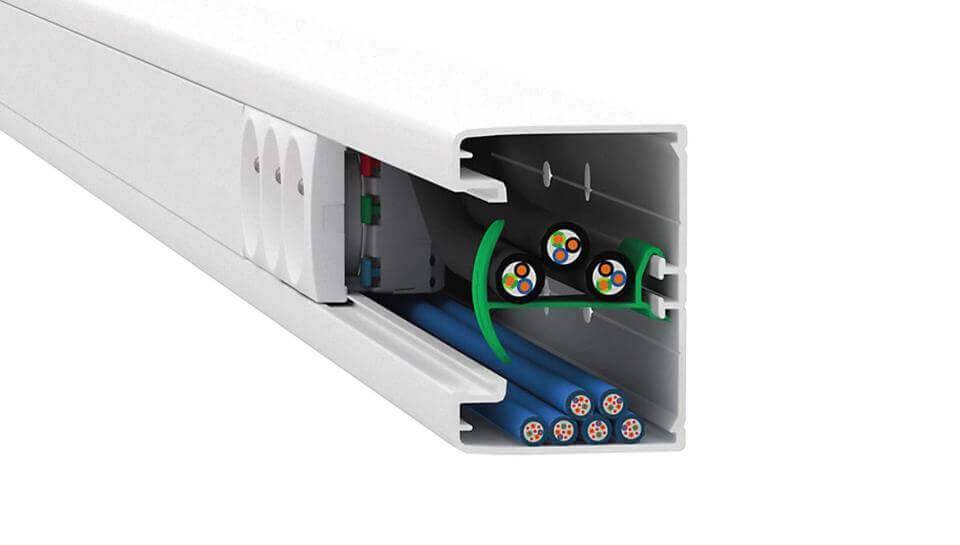

Популярный кабель-канал для офисов — так можно подключить рабочее место вообще без видимых проводов. Минимализм сейчас в тренде

Достоинства и недостатки различных конструкций

1. Для перфорированных изделий.

Основным достоинством подобного типа кабель-каналов, является более низкий вес, в сравнении с изделиями, изготавливаемыми из листового металла и цельно литого пластика. Кроме это, достоинствами этой конструкции являются:

• Вентилируемость внутреннего пространства, позволяет поддерживать более благоприятный режим эксплуатации проводов и кабелей, проложенных внутри подобных изделий;
• Низкая стоимость в сравнении с аналогами;
• Доступность для осмотра проложенных кабелей и проводов;
• Возможность монтажа на гнутых поверхностях.

1. Плинтуса и напольные конструкции.

Использование кабель-каналов в виде плинтуса, позволяет избежать дополнительных элементов, монтируемых по поверхности стен. В этом случае провода укладываются внутри плинтуса, который прикрывает стык между поверхностью стены и полом.

Кабель-канал плинтус, выпускается различных расцветок и профиля

• Разнообразие цветов и профиля позволяет использовать в различных помещениях (офис, жилые комнаты, общественные здания);
• Возможность многократного использования;
• Стойкость к воздействию солнечного света (ультрафиолетовое излучение).

Напольные кабель-каналы, используются при прокладке в местах, где нет возможности выполнить монтаж электрической проводки по стенам, потолку или в полу.

Напольные кабель-каналы имеют уплощенную форму

• Позволяют выполнить прокладку кабелей и проводов по поверхности пола;
• Благодаря форме, не создают затруднений по перемещению людей, в местах, где выполнена электрическая проводка с их использованием.

1. Гибкие (гофрированные) и цепные изделия.

Гибкий кабель-канал, по своей сути, является гофрированной трубой

• Возможность монтировать под различными углами и в различной плоскости пространства;
• Отсутствует необходимость в установке дополнительных элементов (заглушек, углов и т.д.).

В одной трубе допускается прокладка лишь одного проводника, служащего для подключения одного потребителя.

Цепные конструкции состоят из определенного количества элементов, соединенных в единую цепь.

Цепные конструкции используются для подключения технологического оборудования

• Возможность выполнить защищенное подключение в сложных, с технической точки зрения, местах;
• Простота выполнения монтажа;
• Ремонтнопригодность, путем замены элементов цепи;
• Доступность обслуживания и ремонта проложенных кабельных линий.

Советы по монтажу кабельканалов

Прежде чем крепить короба на поверхность, следует проверить ее ровность

Важно, чтобы не было бугров и изгибов, но об этом хозяин должен позаботиться еще до начала монтажа открытой электропроводки.
Разрезать кабельканал следует при помощи болгарки, так как лобзики и ножи оставляют заусенцы и повреждают целостность конструкции.
Старайтесь закреплять кабельканалы на жидкие гвозди или специальный клей. В этих случаях лучше не пользоваться саморезами.
Желательно покупать короба, имеющие внутреннюю перегородку — это свойство очень удобно при монтаже.

Важно! Соблюдая наши советы и правила выбора, вы получите идеальное эстетичное решение для своего жилища

Гибкие защитные каналы

Появление гибких защитных каналов было продиктовано необходимостью ведения проводки по стенам сооружений, имеющих архитектурные неровности. Если в этих условиях использовать жесткие каналы, они будут в точности повторять перепады плоскостей, что испортит внешний вид. Если в кирпичных или бетонных зданиях стены можно более-менее выровнять, то в деревянных традиционное выравнивание неприменимо. В этом случае гибкие кабельканалы станут отличным решением.

Существуют следующие разновидности гибких защитных каналов:

• Трубчатые. Как правило, их применяют при переходе на дверную плоскость.
• Резиновые.
• Гибкие цепи (так называемые траки).
• Изготовленные из мягкого пластика путем отливки.

Поскольку производство гибких кабельканалов достаточно сложное и трудоемкое, они в сравнении с жесткими имеют более высокую цену.

Траки широко используют в условиях частного домостроения для подсоединения небольших бытовых станков, а также на заводах и фабриках в целях подключения рабочего оборудования. Ширина этих приспособлений может быть от 20 до 234 мм.

Резиновые кабельканалы, как и выполненные из мягкого пластика, благодаря большой толщине стенок обеспечивают надежную защиту электрических проводников от различных повреждений. Они хорошо подходят для помещений с высокой влажностью (исключение – парилка в бане или сауне).

Трубчатые каналы представляют собой полосу из металла, свитую спиралью. Ее главным преимуществом является возможность изгибаться в разные стороны без вреда для конструкции. Внутрь приспособления укладывается гибкий провод. Как правило, с помощью этих каналов подключаются электрические дверные замки.

Советы по выбору кабель каналов

Разобравшись с видом коробов для прокладки проводов в помещении, следует определиться с еще и с их размерами. Для этого учитываются следующие факторы:

1. Для одного или двух кабелей нет смысла покупать большой короб. В то же время в мини-канал не стоит впихивать большое количество проводов. Необходимо учитывать, что кабеля должны лежать вплотную друг к другу с небольшим запасом. Кабельный канал нужен таких размеров, чтобы в будущем в него могло вместиться еще пара проводов.
2. Магистральные каналы для электропроводки должны быть немного больше, чем отводы на выключатели, розетки или приборы.
3. Стандартная длина одного короба – два метра. Чтобы узнать какое количество каналов нужно купить, перед походом в магазин следует измерить длину всего помещения, в котором будет прокладываться конструкция. Пластиковые каналы легко ломаются, поэтому материала приобрести лучше на 10–15% больше.

Одним из главных элементов кабеля является замок. Выбирая его для короба, необходимо проследить, чтобы он прочно защелкивался и легко открывался руками. В противном случае замок может постоянно отрываться при малейшем прикосновении или сесть слишком туго.

Кроме замка для кабельных каналов, нужно выбрать крепежи, уголки, муфту, заглушки. Короб без фурнитуры покупать не стоит. Она существенно облегчит монтаж, и выглядеть с ней готовая конструкция будет намного привлекательнее. Рассчитать количество необходимой фурнитуры нужно заранее. Если изделие выбиралось определенного цвета, то потом для него найти такого же оттенка элементы будет затруднительно.

Гофрированные пластиковые трубы

Гофра из пластика для проводки

Металлические и пластиковые изделия применяются на ровных поверхностях. Но бывают случаи, когда поверхность имеет частые изгибы и повороты. Использование большого количества комплектующих затруднительно и экономически невыгодно, поэтому лучше применять гибкие трубы, которые можно сгибать под любым углом. Крепятся гофрированные трубы на обычные клипсы.

Визуально гофротруба из ПВХ похожа на эластичный канал с круглым сечением. Могут использоваться такие изделия для прокладывания любых кабелей.

Стандартный внутренний диаметр трубных каналов – от 16 до 32 мм. По назначению бывают легкие и тяжелые. Первые подходят для монтажа электрических цепей внутри зданий. Тяжелые гофры можно применять в сложных условиях и даже под водой. Дополнительно гофротрубы могут комплектоваться зондами из металла. Они позволяют протолкнуть провод в саму трубку, не повреждая его.

Возможность установки гофротруб на улице является преимуществом

Преимущества пластиковых гофрированных труб:

• возможность установки на неровных поверхностях;
• герметичность;
• надежная защита от внешних негативных условий и механических повреждений;
• простота крепления на клипсы;
• легкость монтажа и обслуживания;
• пожаробезопасность;
• широкий спектр применения;
• возможность установки на улице и под водой ( в зависимости от типа гофротрубы).

• Сложность работы при отрицательных температурах. Теряют свою упругость и ломаются.
• Сложность прокладки провода в случае частых изгибов.

Декоративные возможности функциональных изделий: фото-примеры интересных решений

Такие конструкции устанавливают на видных местах, поэтому эстетические характеристики следует изучить отдельно. Однако и в этом случае их надо оценивать в комплексе с другими потребительскими параметрами.

Сомнительное решение

Тут автор проекта применил слишком высокий напольный короб, который создает значительные препятствия свободному передвижению персонала и посетителей в офисе. Гофрированные кабель-каналы круглые для электропроводки выглядят в таком исполнении чужеродными элементами. Они не обеспечивают надежную фиксацию кабельных изделий, что подразумевает возможность случайных повреждений.

Качественно установленный декоративный кабель-канал смотрится безупречноПример правильного применения гибкой конструкцииГармоничное и функциональное оформление интерьераЭтот треугольный кабель-канал создан, как специальная модификация стандартного плинтуса. Центральная полоса фиксируется защелками после монтажа линийЗдесь в типовом деревянном изделии сделан вырез. Для закрепления кабельных изделий используются пластиковые лоткиКабель-каналы прозрачные выпускают в разных вариантах исполненияПри установке таких светильников внизу – создается эффект «парящей» мебелиТак обеспечивают хорошую освещенность рабочей зоныЕще один вариант, повышающий уровень комфорта на кухне

Как выбрать размер кабель-канала

Некоторые «специалисты» советуют выбирать размер по принципу «лишь бы влезло». То есть размер канала должен быть таким, чтобы при наполнении его группой кабелей выполнялось основное требование — чтобы закрылась его крышка. Это в корне неверно.

Кабеля под действием электрического тока греются. Независимо от тока и сечения кабеля — выделение тепла происходит всегда, это описано законом Джоуля-Ленца, о котором, кстати, на сайте есть целая статья. Значит, кабеля должны остывать, а до этого они должны отдавать тепло окружающей среде. Если кабеля будут полностью заполнять пространство кабель-канала, то они будут отдавать тепло друг другу, тем самым ещё больше нагреваясь.

В ПУЭ написано, что при прокладке кабелей в трубе не рекомендуется её заполнять более чем на 40%. Мы считаем, что-то же правило разумно применять при выборе кабель-канала для проводки. Но делать коэффициент заполнения можно чуть большим – процентов до 50-60%, иначе вы просто не сможете сделать поворот при монтаже кабеля, либо короб на нем не закроется.

То есть кабель канал нужно выбирать под сечение провода и их количество. Поэтому если вы собрались в одном коробе прокладывать два кабеля (например 3х2,5 для розетки и 3х1,5 для освещения), исходя из размеров кабелей, габариты кабель канала должны быть от 25х16. По такой логике считать и для большего количества кабелей разных сечений.

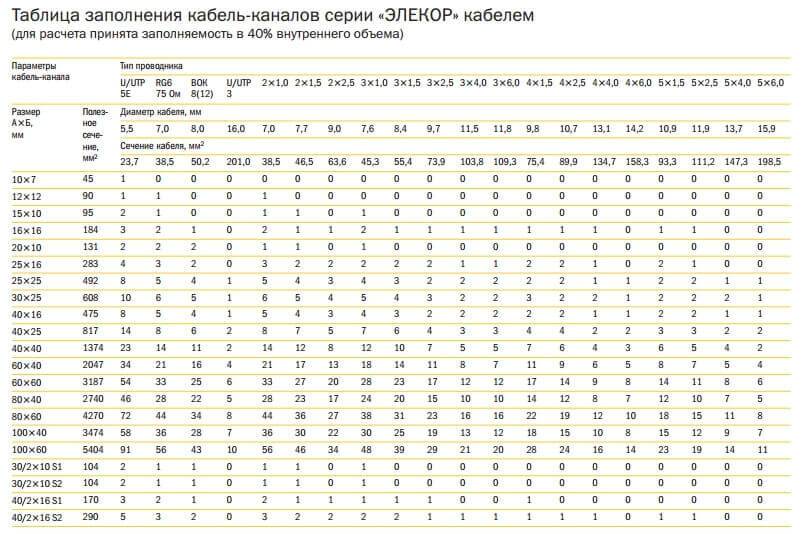

Таблица заполнения кабель-канала, которая поможет подобрать подходящий размер по сечению кабеля (для увеличения нажмите на картинку):

Напоследок рекомендуем просмотреть полезное видео по теме:

Подведя итог хотелось бы отметить. Чтобы правильно выбрать кабель-канал для электропроводки, в первую очередь нужно определиться с его типом по способу монтажа и расположению в пространстве, далее — с требуемым размером, а только потом с внешним видом и цветом. Не забывайте о необходимых размерах короба под кабель, иначе провода будут греться, а в случае ремонта проводки вам будет сложно найти нужный кабель, если их слишком много в малом объеме канала.

Наверняка вы не знаете:

Что такое кабель канал?

Использование узких и длинных защитных коробов для укладки проводки практикуется не только в складских помещениях или цехах, нередко к такому способу прибегают в жилой зоне, чтобы избежать дорогостоящего ремонта. Данные изделия сейчас выпускаются в привлекательном дизайне, разной расцветки, имеют широкий выбор типоразмеров. Устройство кабель канала зависит от его разновидности и материала. Существуют напольные, парапетные и плинтусные варианты. Для улучшения эстетичного вида и удобства сборки короба поставляются с дополнительными элементами:

• заглушками;
• Л-образными и Т-образными уголками;
• тройниками;
• внутренними и внешними углами.

Для чего нужен кабель канал?

Обустройство открытой проводки обходится дешевле. При данном способе монтажа не нужно вырезать в стенах углубления и заниматься трудоемкими штукатурными работами. Главные минусы такого метода – связки проводов слабо защищены от механических повреждений, нередко мешают передвижению и смотрятся в интерьере непрезентабельно. Кабель каналы для электропроводки способны отлично скрывать все перечисленные недочеты, упрощая проведение ремонтных работ, удешевляя смету.

Плюсы использования кабель каналов:

1. Открытая электропроводка не портит интерьер.
2. Провода лучше защищены от повреждений.
3. При ремонте кабеля легко вытащить из коробов для замены.
4. Уменьшается риск распространения пламени при замыкании.

Недостатки кабель каналов:

1. Не всегда подходят по стилю интерьера.
2. Лоток отбирает немного пространства у стены.
3. В местах передвижения канал можно случайно сбить с крепежа или повредить.
4. Прокладка кабель каналов требует во многих случаях использования дополнительных аксессуаров.

Из чего сделан кабель канал?

В зависимости от местных условий, сметы, способа установки и стиля интерьера выбор материала электроустановочных изделий может варьироваться. Например, бетонные лотки проще монтировать в высотных зданиях, а стальные и алюминиевые короба обладают хорошей жесткостью и защитят проводку даже в самых опасных местах. ПВХ короба по стоимости самые недорогие, славятся разнообразным дизайном, отлично подходят для разводки кабелей освещения или связи в частном секторе и жилых обустроенных помещениях.

Разновидности кабель каналов по материалам:

1. Металлический кабель канал – долговечные, крепкие, покрыты антикоррозионным слоем изделия, их основа чаще перфорированная для облегчения монтажа. Минус стальных лотков – сравнительно большой вес.
2. Алюминиевый электроустановочный кабель канал – славится прочностью, пожароустойчивостью и влагоустойчивыми качествами, жесткий корпус обеспечивает отличную защиту.
3. Пластиковые кабель каналы – выпускают фигурной формы и разной расцветки, стоят недорого. ПВХ лотки обладают приемлемой гибкостью и огнестойкостью, их проще подобрать по дизайну для любого интерьера. АБС-пластик – самозатухающий материал.
4. Бетонные кабель каналы для проводов – сравнительно тяжелые, вызывают сложности при монтаже. Ток они не проводят, являются огнеупорными, в высотных зданиях используются в местах экстренной эвакуации.

№4. Типы кабель-каналов по особенностям монтажа

Проводка, линии телефона и интернета могут проходить по стенам, потолку, полу и по углам. Для каждого случая предусмотрен свой тип кабель-канала:

• настенные изделия имеют квадратное или прямоугольное сечение, размеры колеблются в широком диапазоне, что позволяет обустроить системы любой сложности;
• мини кабель-каналы – вариация настенных коробов. Главная особенность – минимальные размеры, что позволяет очень аккуратно вписать изделие в интерьер. Канал остается практически незаметным, особенно если подобрать его в цвет стены. Такое изделие предназначено для прокладки одиночных проводов или нескольких тонких кабелей, часто используются при монтаже телевизионных, телефонных и интернет-линий. Для создания различных конфигураций, используются углы, заглушки и тройники, но стоят эти элементы недешево, да и в продаже встречаются нечасто, поэтому умельцы просто подпиливают каналы под нужным углом для создания прямого угла, выходит неплохо. Крепят мини кабель-каналы на саморезы, дюбеля или липкую ленту. Последний вариант особенно удобен при прокладке провода по мебели (например, под столом);
• напольный кабель-канал отличается сечением в форме полусферы. Благодаря такому решению сводится на нет риск споткнуться об короб и травмироваться. В квартирах данный вид каналов используется не так уж часто. Куда большей популярностью изделия пользуются в больших офисных помещениях типа open space, когда на одной площади надо обеспечить соответствующими условиями множество рабочих мест. В этом случае к столам подводят электричество, интернет, телефонную линию в напольных каналах. Требования в плане прочности к таким изделиям повышенные. Лучше взять алюминиевый короб. Сгодится и пластиковый, но не обычный, а усиленный, с дополнительными перегородками, которые можно использовать и в качестве разделителя между проводами разного назначения;
• угловые имеют сечение в виде прямоугольного треугольника, предназначены для установки под потолком, на стыке поверхности стены и потолка. На вид такой короб легко спутать с самым простым потолочным плинтусом, так что навредить эстетике помещения изделие не сможет. Как и другие кабель-каналы, состоит из лотка и крышки, причем последняя может быть прозрачной или непрозрачной. Изделия с прозрачной крышкой используются для установки светодиодных лент;
• плинтус с кабель-каналом – это лучший пример совмещения приятного с полезным. На вид изделие ничем не отличается от обычного напольного плинтуса, может быть практически любого цвета и формы. Внутренняя полость предназначается для расположения кабелей проводки, интернета, кабельного телевидения, а благодаря внешним и внутренним углам, поворотам и разветвителям можно создать очень сложную конфигурацию. Есть даже розетки и розеточные группы, которые можно удачно вписать в напольный плинтус. Если необходимо протянуть целый пучок проводов, то подобный вариант вряд ли подойдет, так как внутри должно оставаться достаточно пространства. Главный же минус таких каналов – высокая стоимость, зато они позволяют отказаться от грязного и сложного процесса штробления стен;
• парапетные кабель-каналы напоминают плинтусные, но устанавливаются на небольшой высоте от пола (80-100 см), они имеют симметричное сечение и достаточную ширину. Изделия приобрели широкую популярность при прокладке проводки в офисах и различных учреждениях, для домашнего интерьера такие каналы не подходят, так как будут сильно бросаться в глаза, исключение – интерьер в стиле лофт.

Достоинства и недостатки кабель-каналов, изготовленных из различных материалов

1. При использовании алюминия.

Используются при устройстве электрических сетей предприятий, а также дизайнерами при создании стиля Hi-Tech, в жилых и административных помещениях.

• Ударопрочность;
• Служат экраном, обеспечивающим защиту оборудования от воздействия электромагнитного поля;
• Стойкость по отношению к солнечному свету;
• Огнеупорность;
• Способны выдерживать высокие температуры без деформации конструкции.

• Относительно высокая стоимость;
• Сложность выполнения монтажных работ.

1. При использовании оцинкованной стали.

Изготавливаются из листового проката и используются в различных классах помещений, как на промышленных предприятиях, так и в административно-бытовых зданиях.

• Не горючесть и пожаробезопасность;
• Одновременно защищают проложенные в них провода от механических повреждений и экранируют воздействие электромагнитного поля на оборудование, установленное в помещении, где выполняется электрическая проводка;
• Легкость выполнения монтажных работ;
• Разнообразие цветовых решений;
• Удобная эксплуатация, позволяющая выполнять перепрокладку проводов, без специального инструмента и оборудования.

Относительно высокая стоимость.

1. При использовании пластика.

Пластиковые кабель-каналы наиболее известны среди пользователей. Выпускаются различного сечения (короб, треугольник, круг) и расцветки.

Какие бывают кабель-каналы (короба для проводов)?

Электропроводка занимает важное место в коммуникациях современных зданий. Насыщение домов, офисов и производственных помещений различной электротехникой требует создания разветвлённых электрических сетей. Это приводит к увеличению количества силовых кабелей, для прокладки которых требуются отдельные ниши или каналы. С этой целью используются специальные кабель-каналы, упрощающие задачи по монтажу электропроводки.

Назначение

Монтажные короба применяются при создании локальных электросетей и для прокладки кабельных трасс. Конструкция магистральных кабель-каналов обеспечивает профессиональную прокладку проводов различного назначения:

• электрической проводки для снабжения питанием электрооборудования;
• телефонных кабелей;
• оптоволоконных и других проводок, используемых в коммуникациях информационных сетей;
• линий видеонаблюдения, сигнализации и пожарной безопасности.

Благодаря такой универсальности электромонтажных коробов, они всё чаще применяются не только в зданиях новой постройки, но широко используются в тех случаях, когда необходимо заменить устаревшую электропроводку, проложенную в штукатурке. Это удобные конструкции для обустройства новых коммуникационных сетей. Пример использования изделий см. на рис. 1.

Рис. 1. Пример использования напольных и плинтусных кабель-каналов

Благодаря свободному доступу к проводке кабельных лотков, её в любое время можно визуально оценить на предмет повреждения. При необходимости, повреждённый кабель легко меняется или просто добавляется новый провод, поверх уже существующих. Такая возможность значительно упрощает обслуживание сетей электроснабжения помещений, поддержания в рабочем телефонных кабелей, ремонт или создание ответвлений для оборудования новых точек электронных узлов.

К достоинствам кабельных коробов, несомненно, относятся:

• высокий уровень безопасности на протяжении всего срока эксплуатации;
• простой и удобный монтаж (см. Рис. 2.), как самих магистральных коробов, так проводки в их каналах;
• надёжная защита проводов от случайных механических повреждений;
• ограничение несанкционированного доступа к проложенной проводке;
• эстетическая привлекательность парапетных коробов, усиленная элементами декораций.

Безопасность кабельных каналов обеспечивается свойствами современных материалов, используемых в производстве пластиковых коробов. Широкий диапазон размеров и особенности конструкции изделий позволяет осуществлять монтаж электропроводки, в которой используются разные диаметры кабелей.

Производители кабель-каналов поставляют на рынок несколько видов этой продукции (Рис. 3):

• парапетный;
• магистральный;
• плинтусный;
• напольный;

В зависимости от приоритетности функционального назначения можно выбрать короба, которые наиболее оптимально подходят для прокладки кабеля в конкретных условиях, с учётом требований безопасности, выбора места расположения короба и пожеланий к его дизайнерскому оформлению.

Исходя из конструктивных особенностей электрокоробов и используемых материалов для их изготовления, изделия подразделяются по следующим признакам:

• по типу конструкции;
• способу монтажа;
• материалу, используемому при изготовлении.

Отдельно следует отметить такой вид кабель-канала, как кабельный трамп или мостик рукавный. Он используется для прокладывания высоковольтных проводов, шнуров, кабелей, шлангов через проезжую часть дворов, дачных участков и т.п. территорий, где возможны высокие механические нагрузки. Кабельная капа (мост) являет собой поддон с укладочными пазами, вдоль которых прокладываются соответствующие коммуникации.

Овальная поверхность рукавного моста позволяет беспрепятственно проезжать по нему автомобилям и не мешает прохождению пешеходов. Изделие изготовляется из жёсткой резины или из полиуретана.

Применение кабель-канала конкретного типа определяется той задачей, которую приходится решать, с учётом параметров будущей сети. Правильный выбор упростит прокладку проводки, обеспечит необходимый уровень безопасности кабельной трассы при её эксплуатации.

Охарактеризуем основные виды электромонтажных коробов, по их признакам.

По конструкции

Общими признаками для всех типов каналов является то, что все они состоят из короба и крышки. Именно наличие крышки отличает кабель-канал от лотка. Конструктивные особенности отдельно взятого монтажного короба отличаются формой лотка, профилем и конструкцией замков крышки, наличием дополнительных аксессуаров, упрощающих монтаж и улучшающих внешний вид изделий.

Конструктивно изделия отличаются формой лотка. Он может быть круглым (трубчатым) или прямоугольным. Для угловых коробов, а также для категории плинтусных кабель-каналов характерна треугольная форма лотка. Треугольный кабель-канал отлично ложится на стыке стены и потолка. При необходимости его легко спрятать под декоративным багетом. Существуют перфорированные кабель-каналы (рис. 4), у которых стенки основания не сплошные, а с прорезями определённой формы.

Рис. 4. Перфорированный кабель-канал

Такие конструкции используются для установки на фасадных поверхностях зданий. Перфорации обеспечивают хорошую вентиляцию кабельных магистралей, что предупреждает накопление конденсата в каналах. Это увеличивает срок службы внешней электропроводки в условиях частых температурных перепадов.

Существуют также гибкие кабель-каналы. Они состоят из шарнирных элементов, способных поворачиваться в трёх измерениях. С помощью таких коробов удобно прокладывать кабель, огибая выступы и углубления. Используя гибкий кабель-канал вы без труда подведёте проводку к столу или создадите новую магистраль в любом помещении.

По способу монтажа

С помощью кабель-каналов определённой конструкции оборудуют подземные кабельные магистрали, в том числе прокладку проводов в конструкциях заливных полов. Существуют разновидности моделей для настенного наружного монтажа и прокладывания трасс внутри помещений.

Внутренние конструкции имеют улучшенный дизайн. Стыки крышек у них почти не заметны. Они оборудованы полированной декоративной крышкой, цвет которой можно подобрать под расцветку стен и потолков.

Принт на крышках напольных кабель-каналов имитирует текстуру разных пород дерева. Треугольные конструкции можно использовать вместо пластикового плинтуса. При необходимости, короба можно спрятать за панелями плинтусных конструкций.

Профили кабель-каналов, устанавливаемых под потолком, могут иметь разную форму. Они крепятся либо с помощью шурупов или для их монтажа применяются крепёжные элементы, которые входят в комплектацию устройств. Для маскировки стыков используются стыковочные узлы, внешние (Рисунок 5) и внутренние (Рисунок 6) уголки.

Рис. 5. Внешний уголок Рис. 6. Внутренний уголок

Отводы от магистралей прокладываются в плоских коробах по поверхности стены. Ширина лотка выбирается в зависимости от количества проводов и от их толщины.

По материалу, из которого они изготовлены

Собственно говоря, здесь выбор невелик: металл либо пластик. При изготовлении металлических коробов используют листовую оцинкованную сталь или алюминиевый профиль. На рисунке 7 изображён металлический короб.

Рис. 7. Металлический кабель-канал

Стальные конструкции обычно применяются для прокладки подземных магистралей. Алюминиевые изделия используют в помещениях, когда требуется подчеркнуть выразительность авангардного или другого современного стиля интерьера.

Применение металлических кабель-каналов диктуется требованиями к прочности этого материала и соображениями по поводу пожарной безопасности. Хотя стоимость металлических изделий довольно высока, часто они являются единственным приемлемым вариантом для прокладывания кабелей.

Проволочные изделия, в отличие от закрытых стальных коробов, позволяет визуально контролировать состояние проводки. Кроме того, они обеспечивают естественное охлаждение уложенных кабелей. Это очень удобно в производственных цехах, где проводка подвергается значительным нагрузкам. На рисунке 8 показан проволочный кабель-канал.

Рис. 8. Подвесной проволочный кабель-канал

Популярность кабель-каналов из ПВХ обусловлена их дешевизной и универсальностью. Наличие декоративных крышек на все случаи жизни, также способствует массовому их применению. Гибкую крышку даже с двойным замком, при необходимости, довольно легко снять.

В конструкциях некоторых моделей используется прозрачный пластик. В короб можно поместить светодиодную ленту для подсветки потолка, или для другого декоративного освещения комнаты.

Размеры

Кабель-каналы поставляются на рынок в упаковках содержащих отрезки по 2 м длиной. Ниже приведена таблица стандартных размеров и общая длина изделий в упаковке.

Размер канала в мм	Количество отрезков в упаковке, шт.	Общая длина комплекта в м
12×12	100	200
15×10	100	200
16×16	70	140
25×16	42	84
25×25	30	60
30×10	50	100
40×16	24	48
40×25	16	32
40×40	12	24
60×40	20	40
60×60	12	24
80×40	15	30
80×60	12	24
100×40	12	24
100×60	9	18

Заметим, что отдельные производители могут выпускать кабель-канальную продукцию других размеров и поставлять в упаковках, вместимость которых отличается от той, что указана в таблице. Поэтому информацию из этой таблицы используйте в ознакомительных целях, а при покупке товара уточняйте данные у продавца.

На рисунке 9 показаны изделия с разным сечением коробов.

Рис. 9. Размеры кабель-каналов

Выбор размеров осуществляйте исходя из суммарного сечения проводов с небольшим запасом. Например, если вам необходимо проложить 4 кабеля с диаметром по 5 мм каждый, то их суммарная площадь составит: 5 мм × 3,14 × 4 = 62,8 мм 2 . Сечения кабель-канала, размером 12×12 мм = 144 мм 2 , вполне достаточно для монтажа такой проводки.

Палитра цветов

По цветовому решению напольных кабель-каналов вообще не должно быть проблем в выборе. Цветовая палитра имитации текстуры разных сортов дерева настолько богата, что подойдёт, практически, к любому полу. В крайнем случае, можно заказать изделия с желаемым оттенком. (см. рисунок 10)

Рисунок 10. Пример расцветки кабель-каналов

Настенные и подпотолочные короба обычно белого или серого цвета. Эти оттенки хорошо сочетаются с большинством красок на стенах. Но при необходимости, производитель может изготовить изделие с любым оттенком поверхности.

Кабель каналы для проводки

При прокладке кабельных сетей во внутренних помещениях не всегда имеется возможность проложить проводку скрытым способом. Это бывает в случаях, когда ремонт уже произведен, но есть необходимость установить дополнительные розетки. В деревянных домах, банях и хозяйственных строениях зачастую проводка уложена открытым способом.

Что такое кабель канал?

Для монтажа открытой проводки совсем необязательно прибивать гвоздями провода к стене. Чтобы придать открытой проводке красивый и аккуратный вид, применяют специальную фурнитуру, называемую кабель-канал. Кабельный канал это короб, закрывающий провода и выполняющий не только декоративную роль, но и защитную. Защитный короб для кабеля оберегает маленьких детей и домашних животных от удара током.

Кабель канал для кабеля имеет множество преимуществ:

1. Установка кабель канала и прокладка всех электрических проводов займет намного меньше времени, чем при закрытом способе.
2. В любое время можно легко и быстро провести новые линии и установить дополнительные электроточки, не нарушая поверхность стен.
3. Кабельный короб может закрывать как один провод, так и многопроволочные жилы.

Однако у коробов для кабеля имеются и недостатки:

1. Пространство помещения уменьшается.
2. Невозможно подвинуть мебель вплотную к стене, если на ней установлен кабель канал.
3. Защитный короб не всегда гармонично вписывается в интерьер помещения. Совсем неуместным он будет на изысканных обоях.

Кабель каналы виды и размеры

В строительных магазинах можно купить разновидности кабель каналов для электропроводки , различных форм и размеров.

По материалу, из которого они изготовлены, кабель-каналы и лотки бывают: металлические , алюминиевые и пластиковые (ПВХ) .

• Стальные кабельные каналы используют как при наружных, так и при внутренних работах. Они имеют большую цветовую палитру, дающую возможность подобрать самый подходящий вариант. Благодаря защитному слою профиль каналы из стали обработанной цинком не подвергаются коррозии. Они встречаются как перфорированного, так и гофрированного типа. Используются в основном на промышленых предприятиях и в местах где необходимо протянуть большое количество кабелей.
• Оцинкованные каналы, выполненные из алюминия, также не поддаются ржавчине. Это позволяет использовать их при защите кабеля снаружи. Характерные качества – долговечность, пожаробезопасность, эстетичность.
• Пластиковые кабель-каналы относятся к самым недорогим видам, поэтому их используют чаще других вариантов для монтажа внутри помещений. Для повышения прочности и продления срока службы в пластик добавляют специальные компоненты. ПВХ кабель-каналы могут быть любого цвета, но наиболее часто используют короба белого цвета. Чаще всего используются в квартирах и офисах.

Размеры кабель-каналов П-образного типа из ПВХ

Размер, мм	Полезное сечение, мм 2	Толщина стенок, мм
12х12	130	1
15х10	135	1
16х16	230	1
20х10	180	1
25х16	360	1.1
25х25	563	1.1
40х16	576	1.3
40х16	900	1.3
40х40	1440	1.3
60х40	2160	1.7
60х60	3240	1.7
80х40	2880	1.7
80х60	4320	1.7
100х40	3600	2
100х60	5400	2

По типу они делятся на:

• металлическиие лестничные;
• металлические проволочные ;
• металлические перфорированные ; ;
• пластиковые напольные;
• пластиковые перфорированные ;
• пластиковые плинтусные ;
• пластиковые магистральные ;
• пластиковые мини-каналы .

Форма кабельных каналов

Сегодняшние технологические процессы дают возможность производить кабельгон всевозможных габаритов и конструкций, таких как: кабель канал полукруглый, прямоугольный, треугольный, угловой кабельный канал и квадратный короб для проводов. Поэтому всегда есть возможность купить кабель-канал такого типа, который подойдет именно вам.

Как составить план и разметку

Перед началом монтажа проводят предварительные работы. Сначала делают расчет необходимых материалов. Чтобы правильно рассчитать монтажный короб для проводов, необходимо составить точный план квартиры, отметить на нем весь путь кабеля и розетки, все дополнительные элементы для его установки и посчитать метраж.

Затем проверяют ровность стен. Если планируется крепеж кабеля на клей, стена должна быть идеально ровная. Если поверхность стены шероховатая, неровная, имеет перепады, то крепить канал можно гвоздями или дюбелями. На гипсокартонные стены короб крепят при помощи дюбелей -бабочек.

Затем делают разметку на стене, отмечая высоту и проводя линию, где будет крепиться канал. Следует использовать уровень или лазер.

Процесс монтажных работ

В зависимости от нагрузки определяют промежутки между точками крепления. Нагрузку рассчитывают от количества проводов внутри короба.

Этапы монтажа:

1. Дно кабель-канала просверливают в местах, где будут располагаться крепежные элементы. Они должны совпадать с точками креплений на стене.
2. Канал прикрепляют к стене. Для этого используют длинные шурупы или дюбеля.
3. Кабель закладывают в короба.
4. Следует следить за тем, чтобы провода не упирались в крышку, иначе она не защелкнется.
5. Декоративная крышка накрывается после прокладки кабеля.

Для крепления необходимо применять строительный клей. Это будет самый быстрый способ. Его зачастую используют при прокладке кабеля на плитке или основаниях из металла. Хотя клеевой состав чаще используется для усиления основного крепежа.

Дополнительные элементы

Для удобства прокладки кабельных каналов, производители выпускают широкий спектр дополнительных элементов — заглушки , тройники , повороты для любых видов кабельных коробов.С помощью них можно быстро создать конфигурацию сети любой сложности, и сэкономить много времени.

Если стоит выбор, где купить кабель-каналы, выбирайте надёжного поставщика. Компания « АнЛан » занимает лидирующие позиции на рынке РФ с 2007 года. Разумная цена и европейское качество — то, что отличает продукцию компании от других организаций.
