Простейший ремонт отказавшей бытовой электроники.
Небольшое вступление:
Современного человека со всех сторон окружают удобные устройства, напичканные электроникой. Современная электроника очень надёжна, однако, следуя мировой тенденции развития общества потребления, удобные и необходимые для улучшения жизни устройства (включая автомобили), рассчитываются и изготавливаются производителями на весьма короткий срок эксплуатации, понуждая нас (потребителей), приобретать снова и снова новые товары, порой даже, мало отличающиеся от ранее эксплуатируемых.
Этим мы (потребители) "кормим" фирмы — производители. На этом построена нынешняя экономика, на это работает реклама, целая армия маркетологов и прочих "развешивателей лапши", понуждающих нас открывать кошелек, брать кредиты и пр. и т.д… платить снова и снова, улучшая благосостояние "жирных котов" — хозяев нынешнего мира.
Но "спустимся на землю", на наш уровень, уровень рядового потребителя. И здесь, на нашем уровне постараемся хоть немного противостоять выкачиванию средств из наших карманов.
Теперь немного опыта в ремонте современной электроники. Чаще всего, причиной отказа является выход из строя электролитических конденсаторов. Они, либо теряют емкость, вплоть до полного обрыва, либо замыкают свои обкладки внутри, что вызывает перегрев электролита, раздувая корпус. На донышках конденсаторов делают специальные насечки, во избежание их взрывов. Такая конструкция позволяет выявить отказавший конденсатор простым осмотром. У него раздувает донышко вплоть до разрыва по насечкам.
"Заболел" наш семейный основной компьютер, — единственный стационарный комп в доме, переживший постепенную модернизацию, апгрейд от АТ — 286, собранного в 1996 году из списанных на работе компов, работавший еще на MS — DOS 4, до современного четырёхядерника, с 16 ГБ ОЗУ и несколькими терабайтами на жестких дисках.
Включался этот агрегат довольно редко, поскольку, у каждого из нашей семьи имеется свой ноутбук, а то еще и не один. На нем производились "тяжелые" работы — видеомонтаж, обработка изображений, ну и запуск всяческих особо мощных игр для внуков и внучек, при их посещении бабушки и дедушки, то есть нас с супругой.
И вот, где-то месяц назад, жена доложила, что при попытке распечатать присланную ей по e-mail работу (работает переводчиком), монитор компа рассыпал изображение на кубики, полосы и точки, а потом и вовсе погас. При попытке нового запуска на экране появлялось искаженное изображение и он отключался. Больше комп не запускался, ожидая своего часа ремонта.
И вот, мне понадобилось поработать в выходные с материалом по работе. Большие таблицы с тысячами наименований. Надо ремонтировать.
Вспоминаю своё призвание и специальность по образованию — инженер по авиационному оборудованию, — "авионике", следуя модным тенденциям.

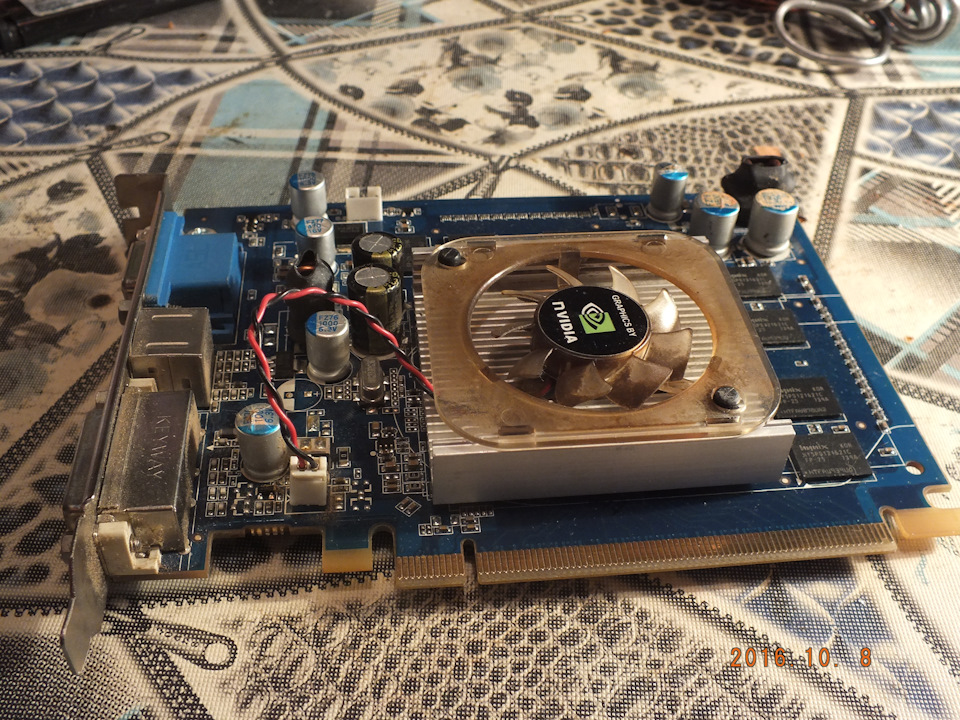

По признакам отказа предполагаю отказ видеокарты. Изымаю её из корпуса системного блока.

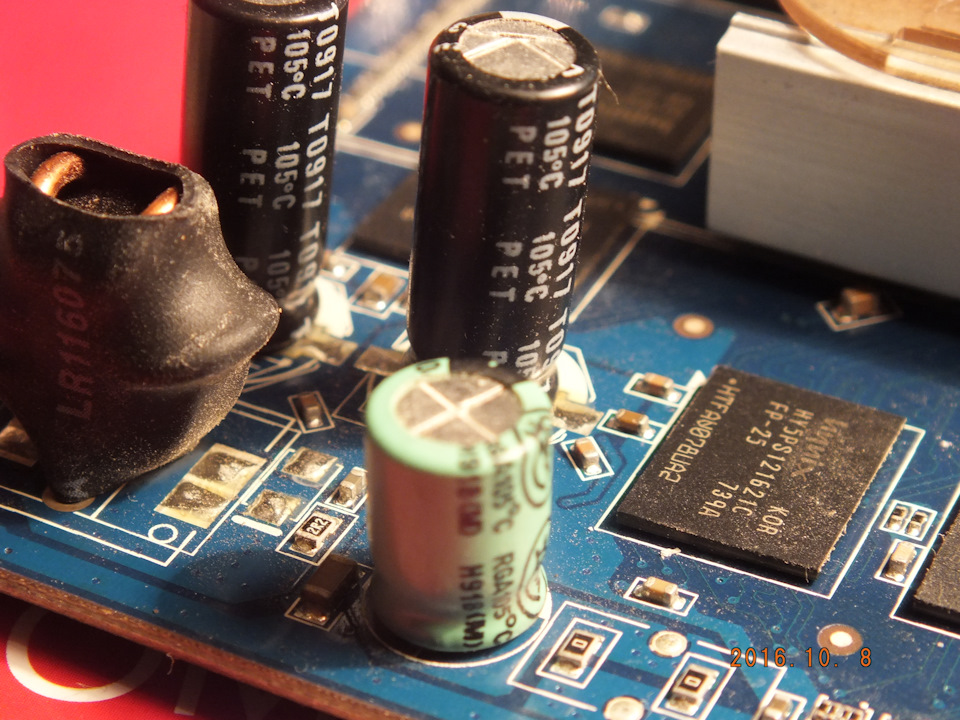

Осмотр её показал два вздувшихся электролитических конденсатора.
Более внимательный осмотр выявил еще пару "беременных" на ранних сроках.

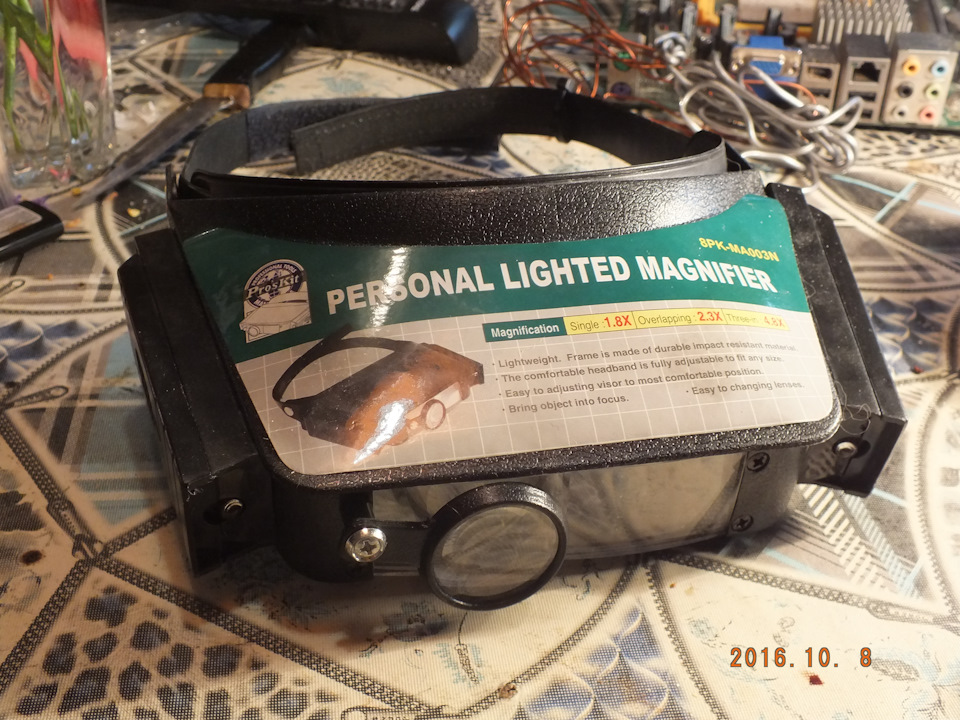

Ну что же, достаем паяльник, канифоль, припой, ну еще и налобный козырёк-очки на манер часовщиков или ювелиров. Что делать, "старость — не радость…", "мартышка к старости слаба глазами стала…"
Запасные конденсаторы на замену лучше всего приобрести в магазине радиодеталей, но это "не наш метод", тем более, что до ближайшего магазина почти 80 км. Поэтому залезаю в ящик со старыми компьютерными платами, они изобилуют этими конденсаторами, надо только внимательно подобрать номинал.

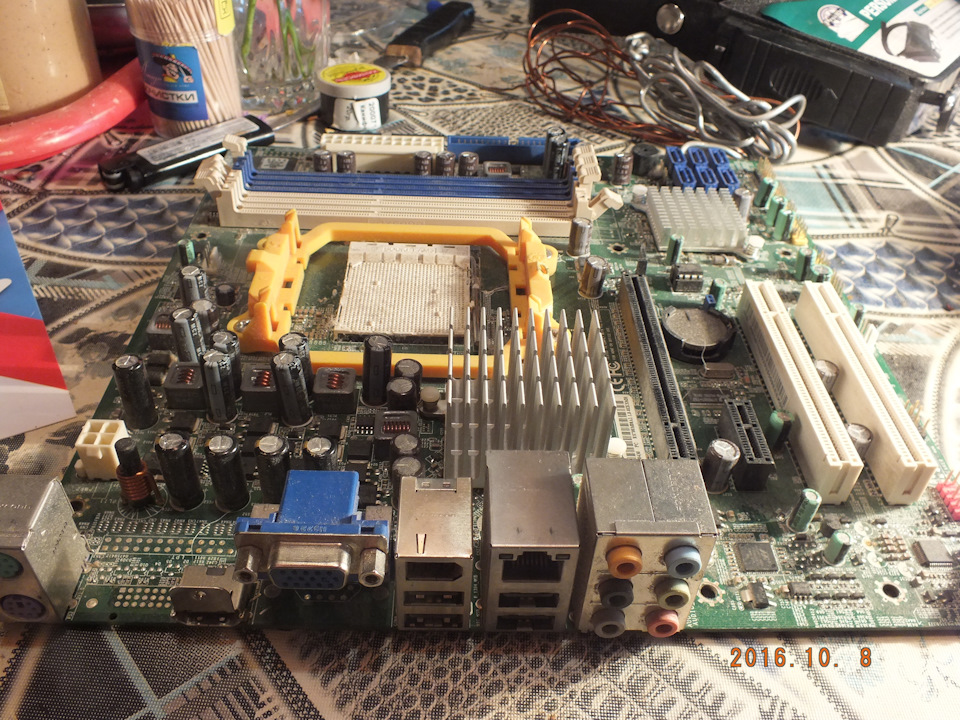

Ну вот, старая материнка, на ней их штук двадцать.
Подбираем необходимые номиналы. По емкости и по напряжению. Два попались один-в-один 470 мкФ х 16 В, а вместо 1500 мкФ х 6,3 В подобрались по 1800 мкФ на то же напряжение.
Аккуратно выпаиваем и отказавшие и "новые". Чистим паяльником ножки от припоя у "новых" конденсаторов. Впаиваем замену, соблюдая полярность. Получилось вот так.
После работы чищу плату видеокарты спиртом от следов электролита и канифоли.
Вставляю видеокарту на место в системный блок и… ву-а-ля! Всё работает!
