Динисторы – принцип работы, как проверить, технические характеристики

Динистор – неуправляемая разновидность тиристоров, иначе он называется триггер-диодом. Изготавливается из полупроводникового монокристалла, имеющего несколько p-n переходов. Обладает двумя устойчивыми состояниями: открытым и закрытым. Подходят для применения в цепях непрерывного действия, в которых наибольшее значение тока составляет 2 А, а также в импульсных режимах, при условии, что максимальный ток – 10А, а напряжения находятся в диапазоне 10-200 В. Этот элемент обычно выполняет функции электронного ключа. Его открытое положение соответствует высокой проводимости, закрытое – низкой. Переход из открытого в закрытое состояние происходит практически мгновенно.

Содержание статьи

Как графически обозначается динистор на схеме

Четкого стандарта, регламентирующего изображение этого элемента на схеме, не существует. Самый распространенный вариант – изображение диода + дополнительная перпендикулярная черта. На зарубежных описаниях этот элемент может обозначаться словами trigger diode, буквами VD, VS, V, D.

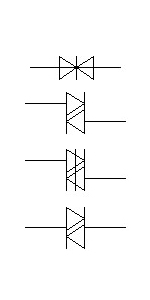

Условное графическое изображение симметричных динисторов имеет несколько вариантов.

Маркировка, наносимая на корпус динистора, состоит из букв и цифр. Наиболее популярны устройства российского производства КН102 (А…И). Первая буква в обозначении характеризует материал, из которого изготовлено устройство. К – кремний. Число из трех цифр обозначает номер разработки. Буквы, стоящие в конце маркировки, являются буквенными кодами напряжения включения.

Таблица наиболее популярных марок динисторов

Особенности устройства полупроводникового неуправляемого тиристора

Структура динистора четырехслойная с тремя p-n-переходами. Эмиттерные переходы прямого направления – p-n1 и p-n3, переход p-n2 – коллекторный, обратной направленности, обладает высоким сопротивлением. Выводы:

• анод – выводится из p-области;
• катод – выводится из n-области.

Отличие динистора от диода – количество p-n-переходов (у диода один p-n-переход), от обычного тиристора – отсутствие третьего, управляющего, входа.

Основные плюсы trigger diode:

• обеспечение несущественной потери мощности;
• возможность эксплуатации в широком температурном интервале – -40…+125°C;
• возможность получения высокого выходного напряжения.

Минус – отсутствие возможности управлять работой этого устройства.

Виды динисторов

В зависимости от конструктивных особенностей различают следующие виды этих устройств:

• Однополярные. Функционируют только при положительном смещении. Если уровень максимально допустимого обратного напряжения будет превышен, элемент сгорит.
• Симметричные. Имеют равнозначные выводы, могут работать при прямом и обратном смещениях. В современной электронике широко применяются реверсивно-включаемые мощные динисторы (РВД). Эти элементы с реверсивно-импульсивными свойствами способны осуществить коммутацию токов до 500 кА в микросекундном или субмиллисекундном диапазонах. Они используются для коммутации импульсных токов в твердотельных ключах в схемах электропитания силовых агрегатов.

Основные характеристики динисторов

При выборе подходящего динистора учитывают следующие параметры:

• Разность потенциалов в открытом состоянии, измеряется в вольтах. Указывается применительно к величине тока открытия.
• Наименьшая величина тока в открытом состоянии, единица измерения – миллиамперы. Эта характеристика зависит от температуры устройства. С ее повышением значение минимального тока уменьшается.
• Время переключения – временной промежуток, составляющий микросекунды, в течение которого триггер-диод переходит из одного устойчивого состояния в другое.
• Ток запертого состояния. Зависит от значения обратного напряжения. В общем случае его величина не превышает 500 мкА.
• Емкость. Измеряется в пикофарадах, характеризует общую паразитную емкость устройства. Если этот показатель высокий, то элемент в высокочастотных цепях не используется.

Схема работы динистора

Основной принцип работы динистора: пропускание тока начинается при достижении определенного значения напряжения, которое является постоянным и не может быть изменено, поскольку триггер-диоды является неуправляемым.

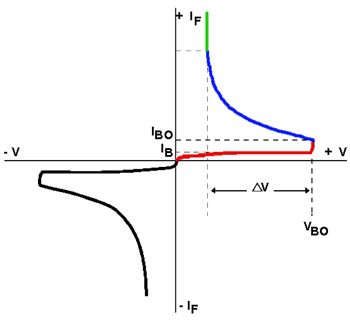

Наглядное представление о том, как работает динистор, дает вольтамперная характеристика (ВАХ). На ВАХ симметричного элемента видно, что он будет функционировать при любом направлении прикладываемого напряжении. Верхняя и нижняя ветви центрально симметричны. Такую деталь можно включать в схему без учета полярности.

На графике изображены 3 возможных рабочих режима:

• Красный участок – закрытое состояние, при котором значение текущего напряжения ниже напряжения включения. Ток через триггер-диод не проходит.
• Синий – характеризует момент включения, когда напряжение на выводах достигает напряжения включения и элемент включается.
• Зеленый – открытое состояние, при котором характеристики элемента стабилизированы. В характеристиках на триггер-диод указывается наибольшее значение тока, который может через него протекать.

Несимметричные dinistor можно включать в схему только с соблюдением полярности. При обратном подсоединении элемент будет закрыт при напряжениях, не превышающих допустимое значение, при их превышении деталь сгорит.

По схеме функционирования триггер-диод похож на классический диод, но есть существенное отличие. Если напряжение открытия для диода очень мало и составляет десятки и сотни милливольт, то для динистора напряжение включения составляет несколько десятков вольт. Для закрытия устройства ток, проходящий через него, необходимо понизить до значения, которое меньше величины тока удержания, или разомкнуть цепь электропитания.

Области применения динисторов

Рабочие характеристики этого элемента позволяют его использовать в следующих в следующих схемах:

• Тиристорный регулятор мощности и импульсного генератора. Динистор в схеме нужен для генерации импульса, открывающего тиристор.
• Высокочастотный преобразователь, применяемый для питания люминесцентных ламп. Для этой цели используются симметричные устройства. Монтаж может быть обычным или поверхностным.
• Схемы управления плавного пуска двигателей.

Как проверить работоспособность динистора

Этот элемент выходит строя очень редко. С использованием мультиметра динистор из-за его технических особенностей проверить невозможно, поэтому для проведения детальной проверки собирают несложную тестовую схему.

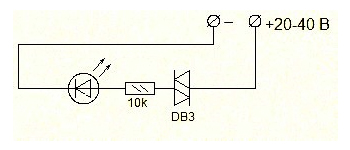

В проверочную схему входят:

Для сборки этой схемы понадобятся: резистор сопротивлением 10 кОм, светодиод для светоиндикации, проверяемый элемент, лабораторный источник питания с возможностью регулировать постоянное напряжение в интервале 30-40 В. Если имеются только маломощные ИП c регулировкой, то их включают в цепь последовательным соединением.

• Задают исходное напряжение 30 В, которое медленно повышают до загорания светодиода, означающего открытие элемента.
• Отмечают напряжение, при котором загорелся светодиодный индикатор, и вычитают разность потенциалов, расходуемую на светодиод.
• По справочнику проверяют нормативный интервал напряжений включений для проверяемого динистора. Если полученное в результате тестирования значение входит в этот диапазон, значит, устройство полностью исправно.

При включении однонаправленного динистора в тестовую схему необходимо соблюдать полярность.

Прибор для проверки тиристоров своими руками

Пробник позволяет контролировать правильное функционирование симистора или тиристора. Работоспособность проверяемого элемента можно оценить, задавая отпирающий ток управляющего электрода. Так, для симистора можно показать отличие его поведения в зависимости от способа отпирания: I, II, III и IV. С помощью такого прибора легко определяется сопротивление в цепи управляющего электрода, достаточное для правильного запуска.

Основа пробника — переключатель с резисторами R1 — R8, которые задают ток управляющего электрода тиристора или симистора. Положительное или отрицательное управляющее напряжение позволяет отпирать тестируемый элемент двумя способами. Выбор полярности управляющего тока осуществляется с помощью переключателя SW4. Другой переключатель (SW3) позволяет выбрать полярность питания между рабочими электродами проверяемого элемента или полностью его отключить.

Применение тиристоров

Применение тиристоров очень широкое, начиная от устройств зарядки для автомобиля и заканчивая генераторами и трансформаторами.

Общее применение делится на четыре группы:

• Экспериментальные устройства.
• Пороговые устройства.
• Силовые ключи.
• Подключение постоянного тока.

Цены на устройства бывают разные, всё зависит от марки производителя и технических характеристик. Отечественные производители делают отличные тиристоры, по небольшой стоимости. Одни из самых распространенных отечественных тиристоров, это устройства серии КУ 202е – используются в бытовых приборах.

Вот некоторые характеристики данного тиристора:

• Обратное напряжение в состоянии высокой проводимости, максимально 100 В.
• Напряжение в положении низкой проводимости 100 В.
• Импульс в состоянии высокой проводимости – 30 А.
• Повторный импульс в этом же положении – 10 А.
• Постоянное напряжение 7 В.
• Обратный ток – 4 мА
• Ток постоянного типа – 200 мА.
• Среднее напряжение -1,5 В.
• Время включения – 10мкс.
• Выключение – 100 мкс.

Иногда возникают ситуации, в которых необходимо проверить тиристор на работоспособность. Есть различные методы проверки, в этой статье будут рассмотрены основные из них.

Тиристоры быстродействующие ТБ333-250

Как проверить тиристор мультиметром

Рассмотрим последовательность действий для определения работоспособности тиристора.

1. Прозвонка анод-катод, при любом приложении щупов:
   аналоговый покажет бесконечность, стрелка не двинется;
2. цифровой или никак не отреагирует или высветит несколько МОм.
3. При прозвонке анод-управляющий электрод:
   аналоговый покажет от нескольких до десятков кОм;
4. цифровой выдаст такие же цифры.
5. При прозвонке катод-управляющий электрод:
   то же самое для обоих приборов.

Теперь попробуем проверить тиристор на открытие, его основную работу. Для этого, минусовой щуп приложим к катоду, плюсовой к аноду и им же, не отрывая от анода, кратковременно коснемся управляющего электрода. Тиристор должен открыться (сопротивление упасть почти до 0 Ом) и удерживаться в таком состоянии до разрыва цепи. Если этого не произошло то:

• перепутаны плюсовой и минусовой щупы тестера;
• неподходящий тестер или разряженная батарея в нем;
• тиристор неисправен.

Перед тем, как выбросить тиристор, проверим мультиметр и правильность своих действий при работе с ним:

• земляной (корпусный или COM) щуп аналогового тестера – является плюсовым, а у цифрового мультиметра наоборот – минусовым.
• диапазон измерения должен быть выставлен на 100-2000 Ом, в зависимости от градации коммутационного блока;
• питание измерительного прибора должно осуществляться свежей, не разряженной батареей с напряжением от 4,5 до 9 вольт;
• на шкале цифрового мультиметра, в секторе измерения сопротивлений, должен присутствовать значок диода.

Цифровые тестеры-игрушки, размером со спичечную коробку и питанием от часового аккумулятора, для проверки полупроводниковых элементов не подходят. Да и полагаться на другие их измерения не стоит. Но и утверждать, что проверить тиристор цифровым мультиметром невозможно (а такое мнение бытует), тоже неверно. Можно, причем очень даже многими. Соблюдение вышеперечисленных правил, позволяет добиться положительных результатов с разными приборами.

Проверка с помощью метода лампочки и батарейки

Для этого метода достаточно иметь под рукой лишь лампочку, батарейку, 3 проводка и паяльник, чтобы припаять провода к электродам. Такой набор найдется в доме у каждого.

При проверке прибора с помощью метода батарейки и лампочки, нужно оценить нагрузку тока сто mA, которую создает лампочка, на внутренней цепи. Применять нагрузку следует кратковременно. При использовании данного метода, редко случается короткое замыкание, но чтобы быть уверенным на сто процентов, что его точно не будет, достаточно пропустить ток через все пары электродов тиристора в обоих направлениях.

Проверка методом лампочки и батарейки осуществляется по трём схемам:

• В первой схеме на управляющий электрод положительный потенциал не подается, благодаря чему не пропускается ток и лампочка не загорается. В случае если лампочка горит, тиристор работает неправильно.
• Во второй схеме тиристор приводится в состояние высокой проводимости. Для этого нужно подать плюсовой потенциал на управляющий электрод (УЭ). В этом случае, если лампочка не горит, значит с тиристором что-то не так.
• На третьей схеме с УЭ питание отключается, ток в этом случае проходит через анод и катод. Ток проходит благодаря удержанию внутреннего перехода. Но в этом случае, лампочка может не загореться не только из-за неисправности тиристора, но и из-за протекания тока меньшей величины через цепь, чем крайнее значение удержания.

Так исправность тиристора легко проверить в домашних условиях, не имея под рукой специального оборудования. Если разорвать цепь через анод или катод, у тиристора активируется состояние низкой проводимости.

При использовании данного метода, редко случается короткое замыкание, но чтобы быть уверенным на сто процентов, что его точно не будет, достаточно пропустить ток через все пары электродов тиристора в обоих направлениях

Параметры тиристоров

Давайте разберемся с некоторыми важными параметрами тиристоров. Не зная эти параметры, мы не догоним принцип проверки тиристора. Итак:

1) Uy – отпирающее постоянное напряжение управления – наименьшее постоянное напряжение на управляющем электроде, вызывающее переключение тиристора из закрытого состояния в открытое. Короче говоря простым языком, минимальное напряжение на управляющем электроде, которое открывает тиристора и электрический ток начинает спокойно себе течь через два оставшихся вывода – анод и катод тиристора. Это и есть минимальное напряжение открытия тиристора.

2) Uобр max – обратное напряжение, которое может выдержать тиристор, когда, грубо говоря, плюс подают на катод, а минус – на анод.

3) Iос ср – среднее значение тока, которое может протекать через тиристор в прямом направлении без вреда для его здоровья.

Остальные параметры не столь критичны для начинающих радиолюбителей. Познакомиться с ними можете в любом справочнике.

Проверка мультиметром

Это самый простой вариант для проверки. В этом методе анод и контакты УЭ подключаются к прибору для измерения (мультиметру). Роль постоянного источника тока здесь играют батареи мультиметра. В качестве индикатора – стрелки или цифровые показатели.

Что нужно, чтобы проверить тиристор мультиметром:

1. Подцепить черный щуп с минусом к катоду.
2. Подцепить красный щуп с плюсом к аноду.
3. Один конец выключателя соединить с разъемом красного щупа.
4. Настроить мультиметр для измерения сопротивления, не превышающего 2 тысячи ОМ.
5. Быстро включить и отключить выключатель.
6. Если проход тока удерживается, значит с тиристором всё хорошо. Чтобы его отключить достаточно, отсоединить напряжение от одного из электродов (анод или катод).
7. В случае если удерживания проводимости нет, нужно поменять щупы местами и проделать всё с самого начала.
8. Если перекидывание щупов не помогло, то тиристор неисправен.

Чтобы проверить тиристор не выпаивая, нужно отсоединить УЭ от цепной схемы. Далее нужно проделать все пункты, которые описаны выше.

Роль постоянного источника тока здесь играют батареи мультиметра, в качестве индикатора – стрелки или цифровые показатели

ТЕСТЕР ДЛЯ ПРОВЕРКИ ТРИГГЕРОВ

Описываемый тестер предназначен для проверки работоспособности D- и JK-триггеров транзисторно-транзисторной логики. .

Принцип проверки заключается в сравнении сигналов испытуемой и образцо­вой микросхем. Результат сравнения отображается тремя лампами накаливания. Одна из них индицирует исправность микросхемы, а две других — неисправность. Если неисправен JK-триггер, то светятся две лампы, если один из D-триггеров (в корпусе микросхемы расположены, как правило, два триггера), то только одна, определенная лампа.

Тестер (рис. 1) состоит из образцовых микросхем D4, D6, генератора импуль­сов G1, делителя частоты D1, распределителя D2 и разделителя D3 импульсов, инверторов D5, D7, D10, D12, узлов сравнения D13-D15 и контроля входов D8 JK-триггера и блока индикации D16.

Генератор вырабатывает прямоугольные импульсы с частотой следования око­ло 1 МГц. Они поступают на входы синхронизации. С проверяемых (D9, D11) и об­разцовых триггеров и через делитель частоты на вход распределителя импульсов. Последний формирует комбинации импульсов (десять для проверки JK-триггеров и по пять для проверки каждого из двух D-триггеров), которые подаются на соот­ветствующие входы испытуемого и образцового триггеров. Так как частота им­пульсов на входах С выше, чем на остальных входах, происходит многократная проверка триггеров при каждой комбинации. ‘

Для проверки на каждый вход в момент, определяемый распределителем импульсов, поступает логический «0». Порядок проверки триггеров при веден в таблице.

В первые два такта распредели­теля проверяются установочные вхо­ды JK-триггера, в третьем — им­пульсы подаются только на вход С (триггер работает в счетном режи­ме), в последующих трех проверя­ются входы J, с седьмого по девя­тый — входы K и в последнем — вхо­ды J и К одновременно.

При испытании микросхемы с D-триггерами в первые два такта также проверяются установочные входы одного D-триггера, в третьем и четвертом — вход D, подавая соот­ветственно на него логическую «1» и логический «0», в пятом — триггер переводят в счетный режим работы (вход С че­рез узел обратной связи подключается к инверсному выходу триггера). В шестом — десятом тактах аналогично проверяется второй D-триггер.

Сигналы с выходов каждой пары образцового и проверяемого триггеров посту­пают в свой блок сравнения, в которых для выявления возможного несоответствия производится суммирование сравниваемых импульсов по модулю 2.

Так как возможны короткие замыкания входов J и К в JK-триггерах, которые нельзя обнаружить, сравнивая только выходные сигналы образцового и испыту­емого триггеров, в прибор введен специальный узел контроля входов. Он подклю­чен к входам Jи К проверяемого триггера. Этот узел представляет собой два трех­входовых сумматора (соответственно для трех входов J и трех K), у которых вы­ходы переноса объединены элементом «ИЛИ».

Сигналы с узла контроля входов так же, как и с каждого блока сравнения, посту­пают в блок индикации. Сигнал неисправности представляет собой серии импуль­сов, и для того, чтобы скважность импульсов (зависит от характера неисправ­ности) не влияла на яркость свечения индикаторных ламп, на входе блока индика­ции включены интеграторы.

Принципиальная схема тестера показана на рис. 2.

Генератор импульсов выполнен на микросхеме D34. Он состоит из трех инвер­торов, соединенных по кольцевой схеме, и формирователя фронта и спада им­пульсов. Частота генерируемых импульсов определяется резисторами R1, R2 и конденсатором С1.

Делитель частоты представляет собой трехразрядный счетчик на микросхемах D13, D16 и D18.

Распределитель импульсов, состоящий из десяти JK-триггеров D8, D11, D15, D17, D19, D21-D23, D26 и D30, выполнен по кольцевой схеме (выходы распреде­лителя через элементы D12 и D24 соединены со входом). Образцовая и проверя­емая микросхемы подключены к распределителю импульсов через элементы D2, D3, D10, D20, D31, D32 разделителя.

Узлы сравнения выполнены на элементах «2И-ИЛИ-НЕ» (D7, D29 — для JK-триггеров и D35, D36.1, D37 — для D-триггеров). Узел обратной связи собран на микросхемах D27, D28, а узел контроля на входах — на элементах D1, D21 и D5.

Блок индикации состоит из интеграторов, включающих в себя диоды V5, V6, конденсаторы С4, С5 и инверторы D36.2, D36.3, логических элементов «4И-НЕ» с открытым коллектором (D36, D39), к которым подключены индикаторные лампы Н1-НЗ, и элемента « 2 – 2 И – И Л И – Н Е» (D29.2), необходимого для включения лампы Н2 в случае поступления сигнала неисправности с выхода микросхемы D36.2 или D36.3. .

Проверку микросхем производят в следующем порядке. Испытуемую микро­схему вставляют в соответствующую колодку (Х1 или Х2) и нажимают на кнопку S1 или S2 в зависимости от типа проверяемого триггера. Результат проверки практи­чески мгновенно отображается индикаторными лампами.

В заключение следует сказать, что принципы, заложенные в приборе, можно легко использовать для проверки и других микросхем ТТЛ или ДТЛ с малой сте­пенью интеграции, а также многих микросхем со средней степенью интеграции, например, счетчиков, дешифраторов, сдвигающих регистров и т. д.

Источник: Измерительные пробники. Сост. А. А. Халоян.— М.: ИП РадиоСофт, ЗАО «Журнал «Радио», 2003.— 244 с: ил.— (Радиобиблиотечка. Вып. 20)

• Предыдущая запись: ИЗМЕРЕНИЕ ПАРАМЕТРОВ ТОНКОПЛЕНОЧНЫХ ПОЛУПРОВОДНИКОВЫХ СТРУКТУР С ПОМОЩЬЮ МИЛЛИМЕТРОВЫХ волн
• Следующая запись: ИССЛЕДОВАНИЕ ХАОТИЧЕСКОЙ СИНХРОНИЗАЦИИ ДВУХ СВЯЗАННЫХ АКТИВНЫХ ЭЛЕКТРОННО-ВОЛНОВЫХ СРЕД С КУБИЧНОЙ НЕЛИНЕЙНОСТЬЮ
