Доработка акустических систем Radiotehnika S-90B или приемлемый звук по дешману.
Пост не на автомобильную тематику, но на то он и личный блог.

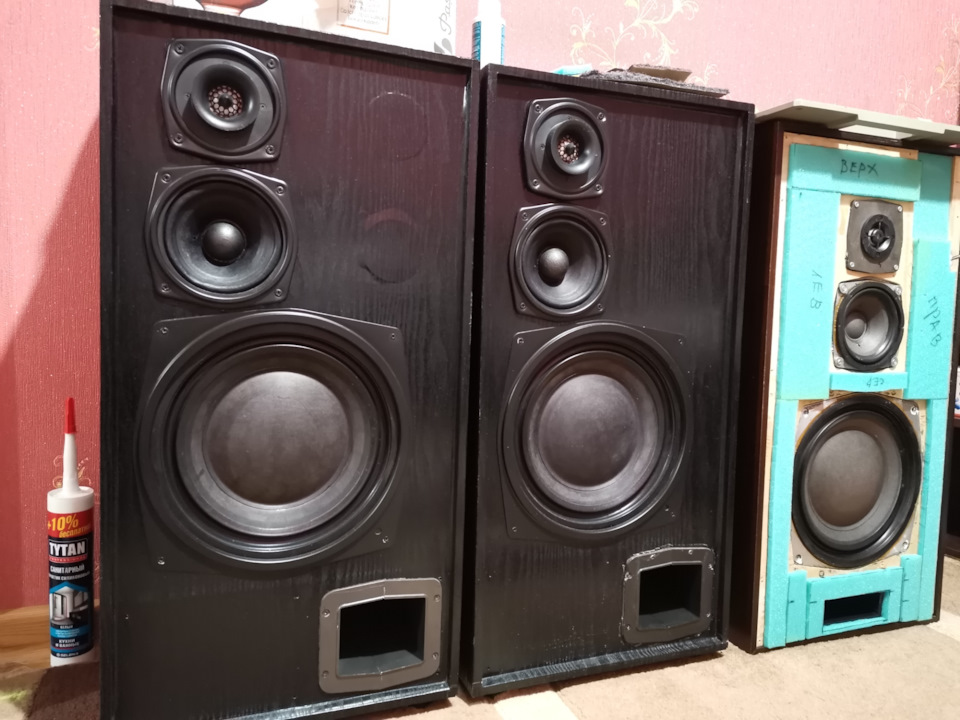

Собственно мои старушки 35ас -012 (S-90) 1976 года выпуска уже требовали косметического ремонта,
но так как они мне сильно приелись, принял решение сменить их на "рестайлинг" S90b.
Тем более всегда хотел сравнить звучание обоих вариантов, так как в интернете масса противоречий.

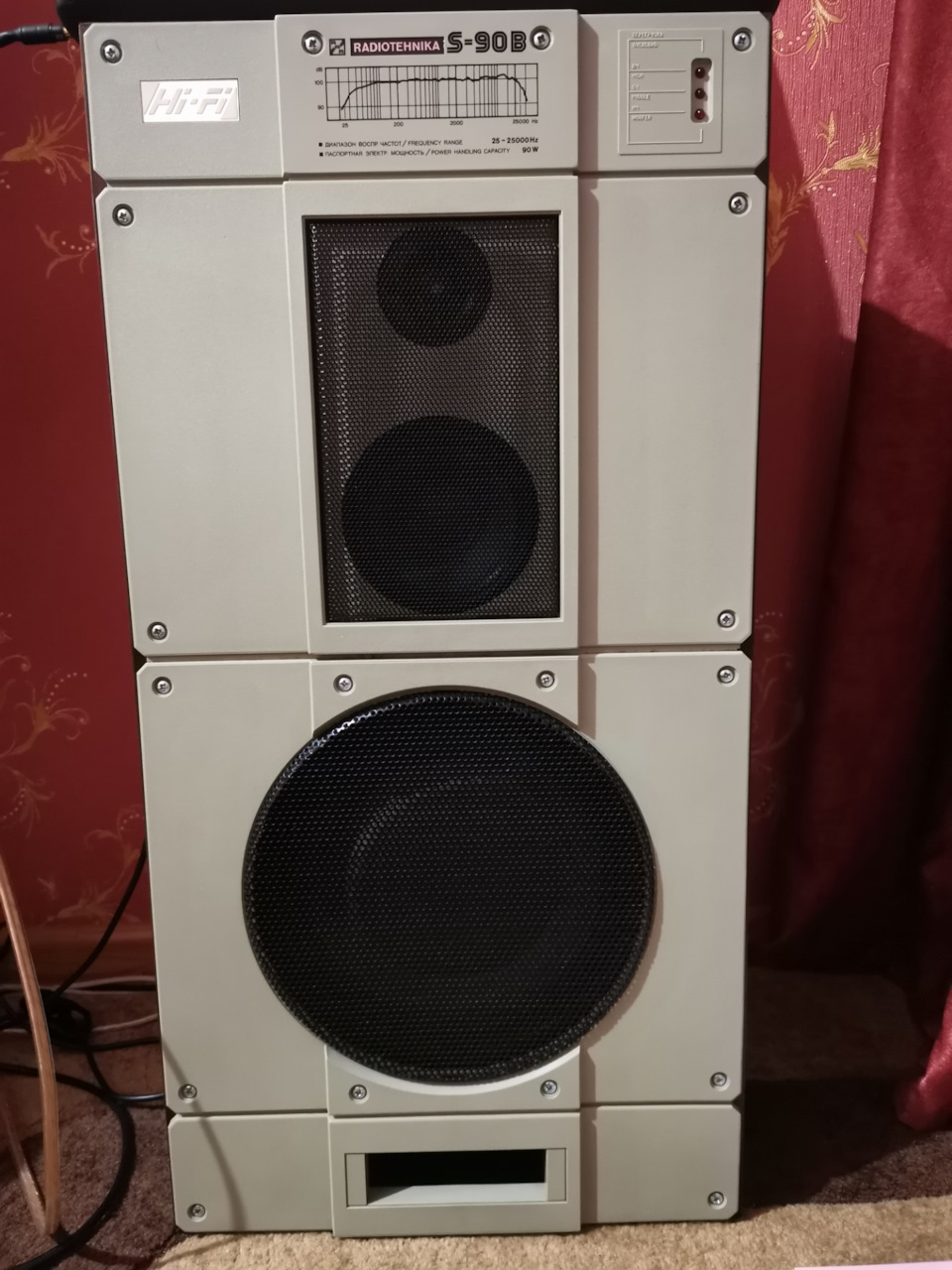

Как раз нашёл вариант в очень достойном состоянии, во Львове.
Изначально не рассматривал с серыми накладками, но увидев их на фото, сразу влюбился, не пожелтевший пластик и практически идеальное состояние.
Первый запуск как и ожидалось не вызвал положительных эмоций, но я был к этому готов, ещё на одной колонке практически полностью отклеилась лицевая панель, трещала и сифонила вместе с басами, но по сравнению с 35ас-012 в заводском исполнении, звучали они явно лучше.
Уточню что сейчас мои 012 внутри оклеены поролоном, фильтра перенесены на деревянную платформу с заводской металлической.
Проводка заменена на акустическую 2.5кв сечением, переключатели частот отключены, ВЧ головки заменены на 6гдв-4 вместе с фильтрами для этих ВЧ, так-как родные ВЧ фильтра в тандеме с ориг. ВЧ это просто дно.

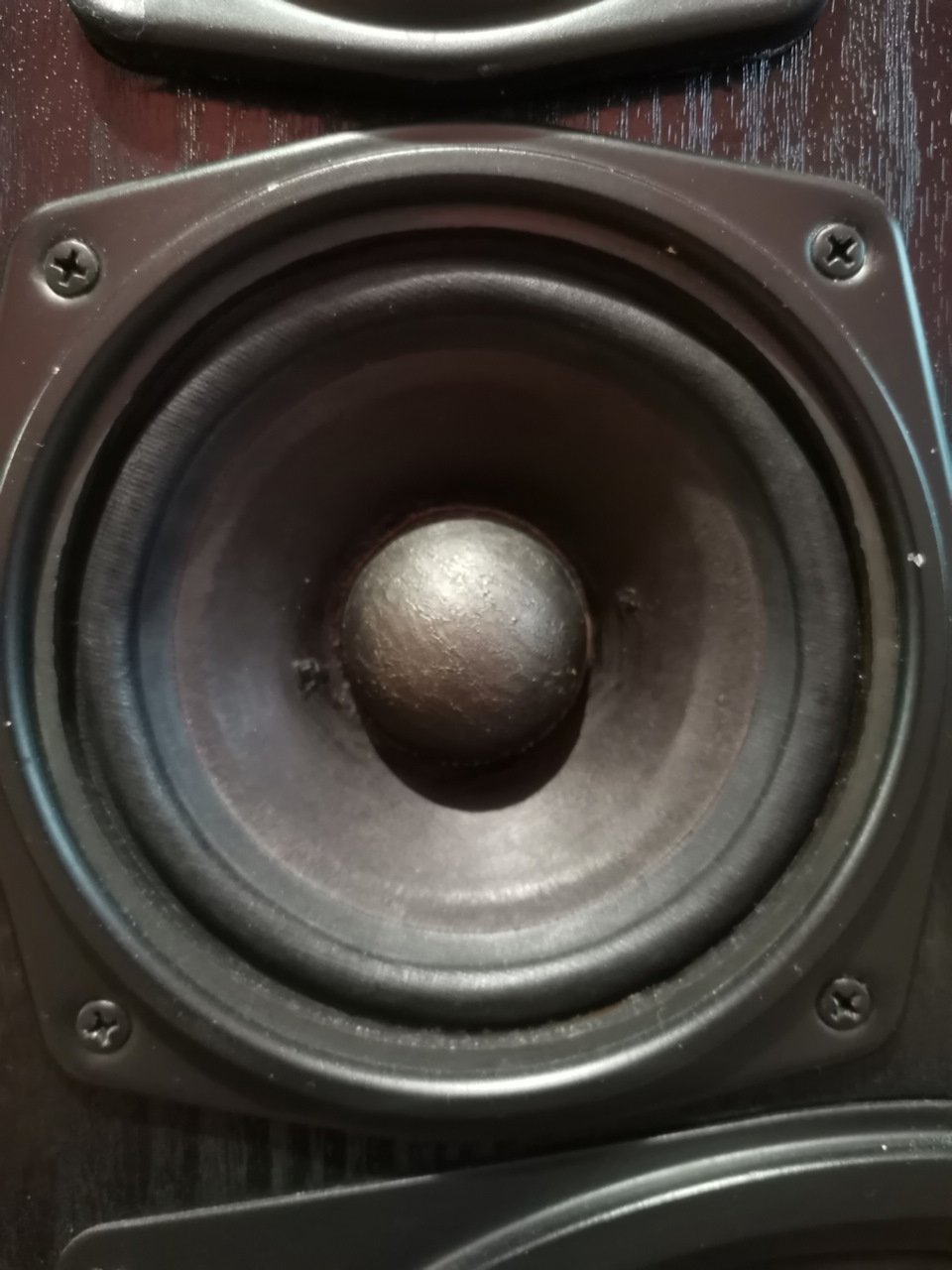

Все динамики проклеены уплотнителями, ничего не сифонит, на СЧ динамики поверх заводских пыльников наклеены половинки теннисных шариков, и сверху покрыты тонким слоем графита. (Делал по описанию доработок из интернета). В результате направленность СЧ стала шире, в остальном (на слух), без изменений.
До всех этих манипуляций звук 012 был просто ужас, по сей день помню разочарование от первого прослушивания (а я так о них мечтал).
На сегодняшний день звучат они довольно таки достойно, учитывая их стоимость конечно. Но низкие частоты всё равно "гудящие".
Ещё и по этой причине решил попробовать S-90B, так как другая конструкция фазоинвертора, которая не занимает половину корпуса, да и более ровная АЧХ.
Собственно к чему это всё?! Я знал что в "стоке" все S-90 звучат плохо, из за ряда причин, основным из которых является качество сборки, и к этому я был готов.

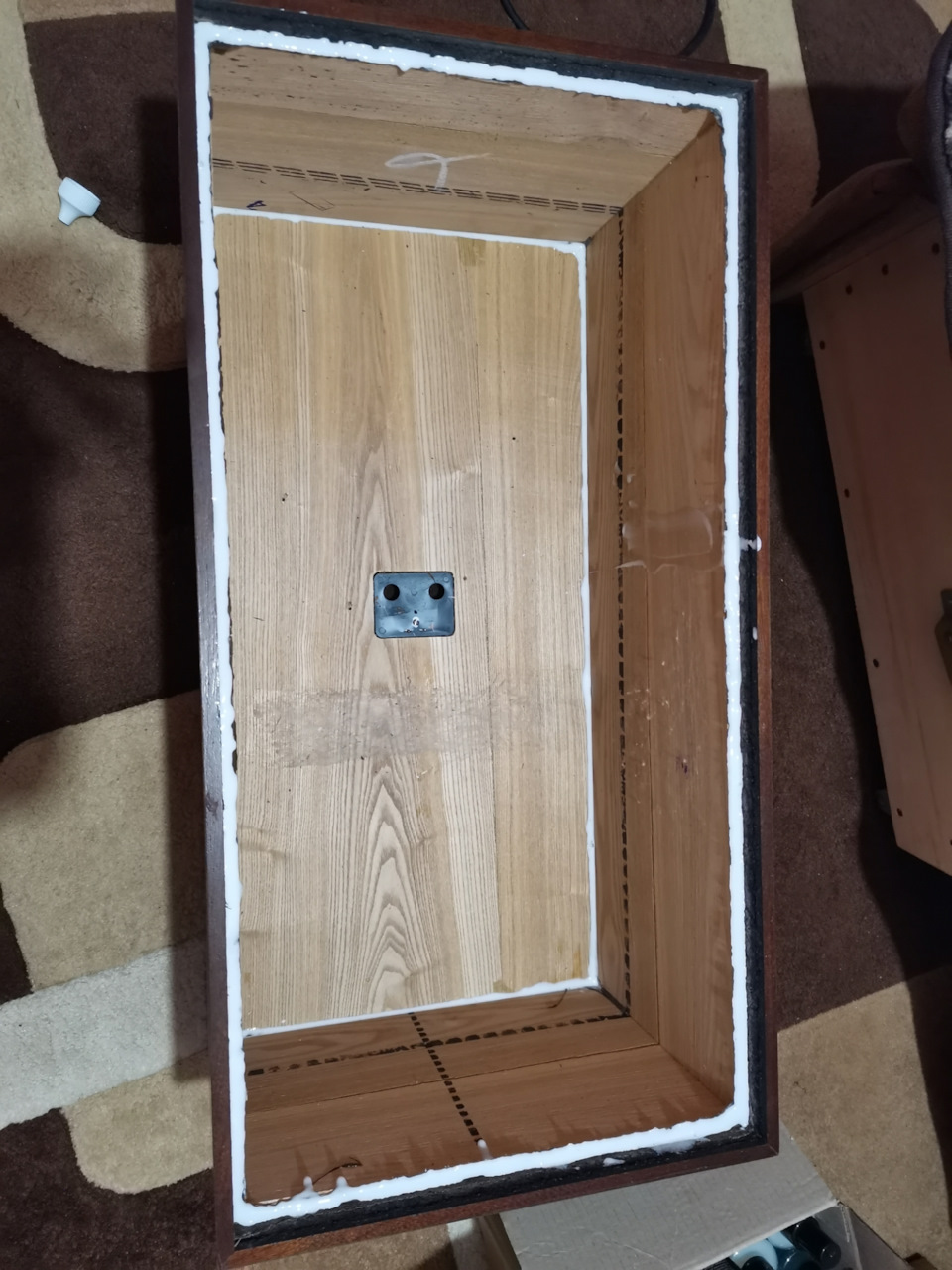

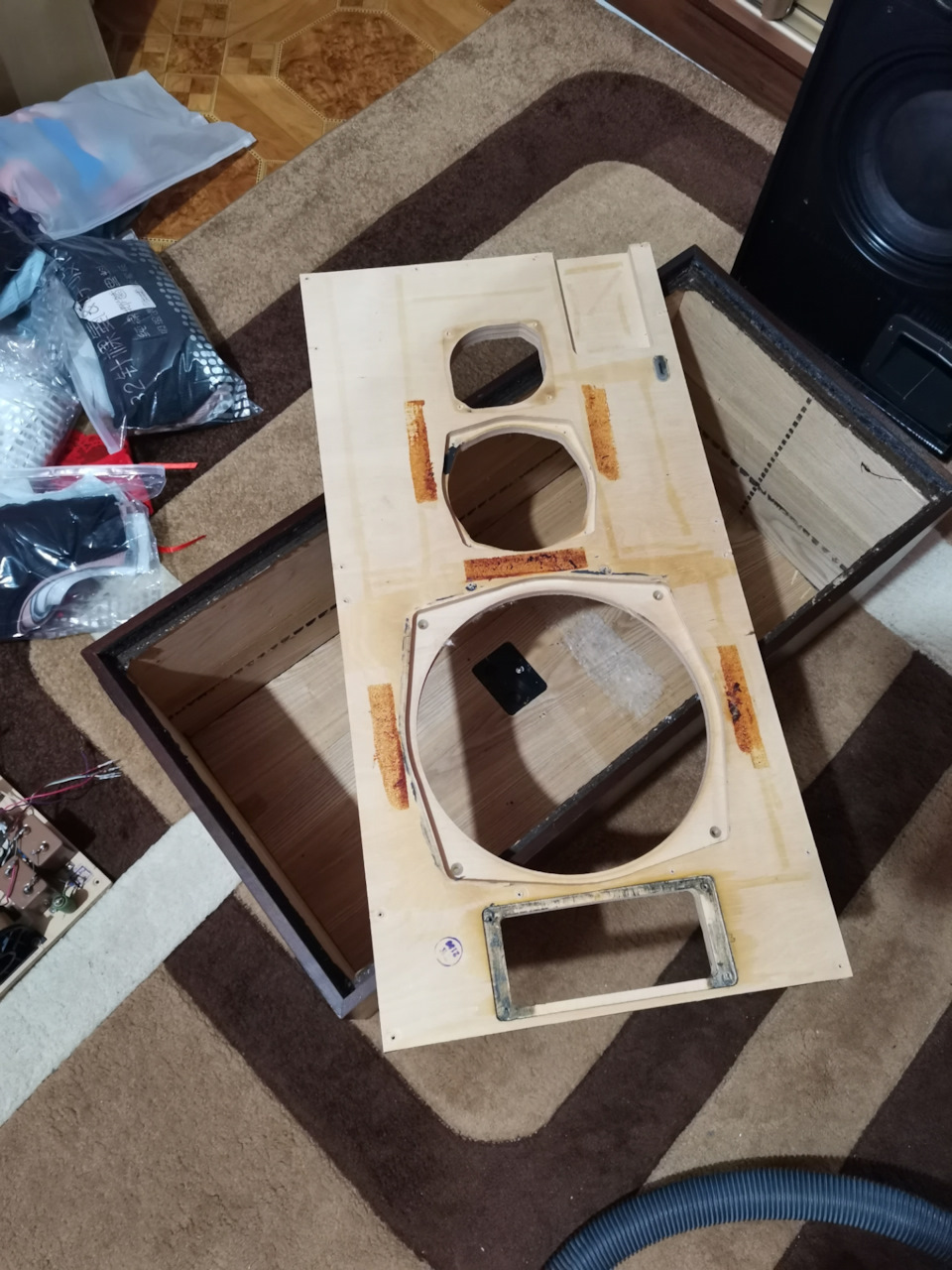

Так что первым делом всё было разобрано, лицевая панель на одной АС заново приклеена, в том числе все стыки стенок полностью проклеены со всех сторон, и снаружи и внутри.

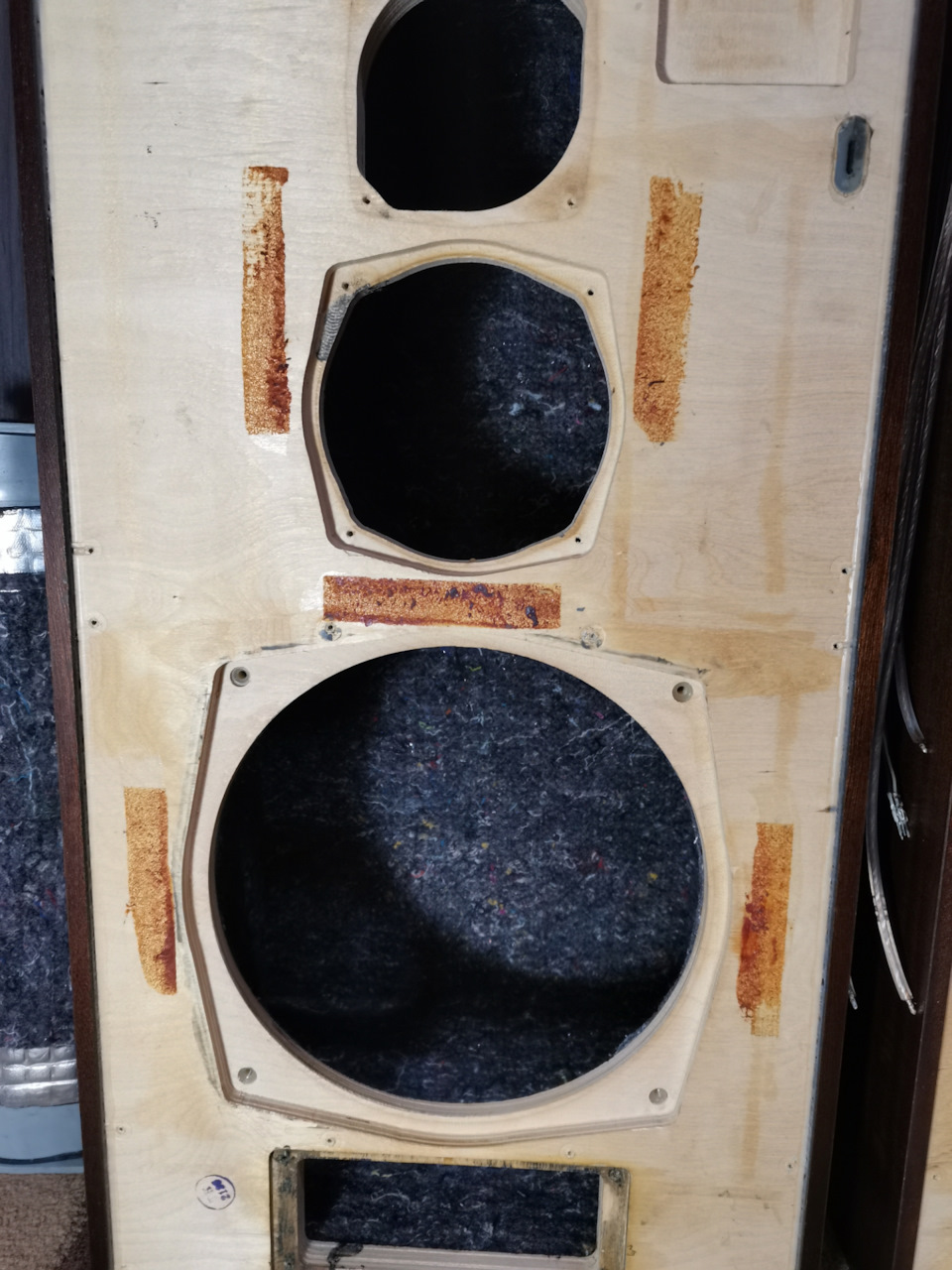

Внутри все стенки оклеил автомобильным войлоком 4мм на самоклейке. Так как он увеличивает виртуальный объем ящика, звук стает мягче, бас не так гудит.

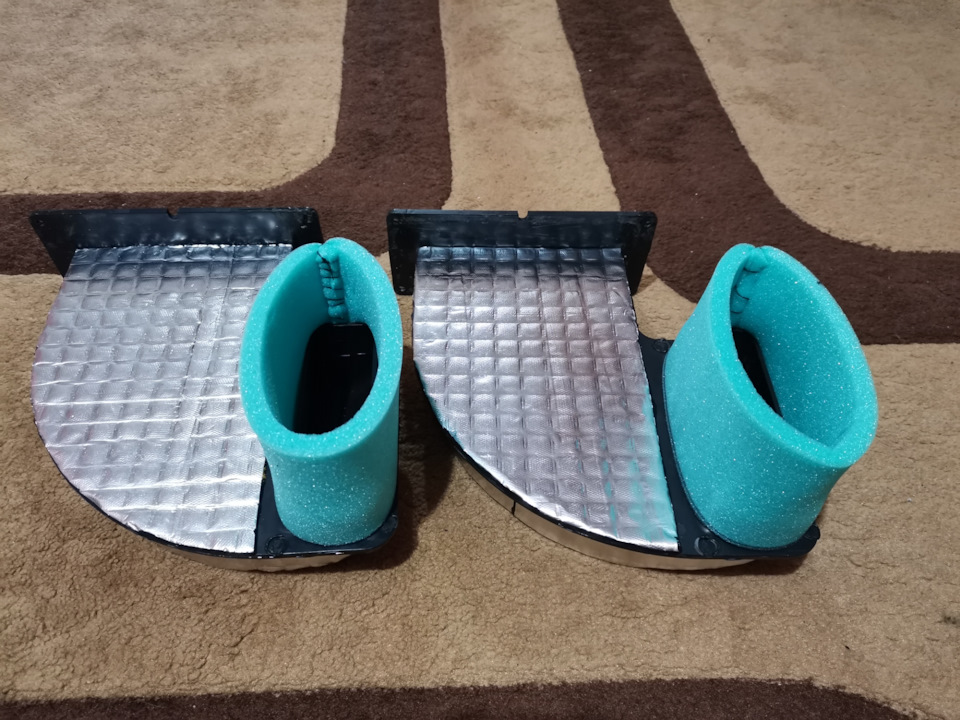

Пластиковые фазоинверторы и стаканы СЧ динамиков оклеил виброизоляцией 3мм, а сверху войлок 4мм.
Доработка колонок S-90
Опишу все. Рекомендую для начала 1-й путь. Ценность его в том, что он не занимает много времени, Вы оставляете все компоненты колонок. Минимум дефицитных деталей и затрат.
Внимание! Внимание! Внимание!
- При проведении всех работ следите за правильностью фазировки динамиков. Если вы не сталкивались с этим сами — пригласите специалиста — электроника!
- Переделка динамика 15 ГД — 11А — процесс необратимый. В случае неаккуратности у динамика одна дорога — в мусорное ведро, а у Вас другая — на рынок.
Путь первый. Легкий и эффективный.
- Средние частоты — главный акцент. Переделкой динамика, добьемся его работы в поршневом режиме, повысим верхнюю граничную частоту, уберем призвуки, повысим чувствительность, улучшим направленность, задемпфрируем.
- Переведем колонку в диапазон от 31.5 Гц, вместо 20 Гц. Меньше будет бубнить.
- Задавим резонанс высокочастотной головки.
- Утихомирим призвуки корпуса
Покупаем в магазине советский теннисный шарик. Китайские и прочие не подходят. У них другой материал. Шарик должен быть именно такой, как в далеком детстве по 8 копеек. В крайнем случае — можно взять у знакомых или в спортивной секции тенниса. Покупаем эпоксидную смолу (немного, можно 1см куб.), клей (Суперцемент, Марс, Арго и т.д. — жесткий после затвердевания), пару простых карандашей, любой медицинский бинт и вату.
Приступаем к творчеству. Шарик пилим по шву пополам. Шов виден на просвет. Он внахлест сделан и шириной 1–2 мм. Пилить надо посредине шва. Я пилил лезвием Нева, предварительно сделав на нем зазубрины точильным бруском. После того как распилили, выравниваете линию распила на наждачной бумаге, и обрабатываете мелкой наждачной бумагой внешнюю поверхность шарика. Если внутри в районе шва есть крупные наплывы, то их тоже надо удалить.
При работе шарик надо закрепить пластилином на батарейке Марс (футляре от фотопленки, баночки от корма для рыбок и т.д., по воображению) в трех точках. Этого достаточно. Пластилин удаляется потом сухой тряпкой или протиркой бензином. После того как поверхность шарика обработана, к ней нельзя прикасаться руками. Растираете грифели карандашей на наждачной бумаге.
Разводите эпоксидную смолу с двойным количеством отвердителя. Покрываете поверхность шарика тончайшим слоем. При необходимости излишки клея можно удалить газетной бумагой. Обсыпаете графитом, стряхиваете лишний. Надо добиться, чтобы сквозь графит не просвечивал белый пластик шарика. Если просвечивает, значит, слой эпоксидной смолы был мал. Надо добавить. После того как все получилось, оставляем затвердевать.
Собираем фильтр на 3 Кгц. Для этого берем конденсатор 4,7 Мф и дроссель 0,6 мГн. Можно взять конденсатор от 4 до 7 мФ и подогнать под него дроссель. Чтобы не забивать голову лишними формулами, то самое простое — произведение емкости конденсатора в микрофарадах на индуктивность дросселя в мГн должно быть равно 2,82.
Допустим емкость конденсатора фильтра — 6,6 мкФ (МБГО и МБМ с допустимым отклонением от номинального значения ±10%), тогда индуктивность катушки 2,82 : 6,6 = 0.43 мГн, (обмотка содержит 150 витков провода ПЭВ-1 0,8, намотанных на каркасе диаметром 22 и длиной 22 мм с диаметром щечек 44 мм).
По этим данным можно собрать контур без LC-метра, поскольку важен не точный номинал, а "захват" резонансной частоты, имеющей определенный разброс. Конденсатор и дроссель крепим на куске ДВП и один вывод катушки припаиваем к выводу конденсатора. К свободным выводам припаиваем провода длиной 40-50 см.
Разбираем колонку. Снимаем низкочастотный динамик, среднечастотный, достаем стакан от него, снимаем высокочастотный динамик, снимаем декоративную накладку, снимаем фазинвертор (на некоторых колонках придется фильтр открутить).
Берем половинку просохшего шарика, полируем его снаружи замшей или газетной бумагой и приклеиваем поверх пылезащитного колпачка головки среднечастотного динамика жестким клеем. Надо следить за тем, чтобы не было непроклееных щелок между краем шарика и колпачком и, чтобы шарик был приклеен точно по центру. То же самое делаем и со вторым среднечастотником. Оставляем сохнуть.
Прикручиваем самодельный фильтр на заднюю стенку колонки (внутри) напротив высокочастотного динамика. Припаиваем провода от фильтра на вывода высокочастотного динамика. Какой куда — роли не играет. Снимаем разъемы с задней стенки колонок и запаиваем провод идущий от усилителя прямо на фильтр. От трубы фазоинвертора отпиливаем ножовкой по металлу 10 см по средней линии. Трубу фазоинвертора и стакан среднечастотного динамика оборачиваем слоем марли и бинтуем.
Надо проверять войдут ли они после этой процедуры в свои гнезда. Если не входят, то слой ваты с марлей уменьшить. Проверяем, есть ли вата и марля в стакане. Добавляем если мало до полного. Демпфируем среднечастотные динамики. Для этого их диффузородержатели дополнительно обтягиваем поролоновыми кольцами, изготовленными из заготовок 10х27х355 мм. концы которых склеены клеем «Момент» встык. Дно и потолок колонки изнутри обклеиваем войлоком, (ватином, синтепоном и т.д.). Провода обматываем бинтом.
Бинт вдоль провода располагаем и скручиваем, обхватывая провод. Фиксировать бинт удобно нитками. Собираем колонку. Промазываем пластилином все периметры всех динамиков. Надевать защитные сетки не стоит, но только при условии, что нет маленьких детей, не заедет жена шваброй или пылесосом и что колонки не будут перевозиться. Включаем колонки. Не узнаем право. Обзваниваем знакомых. Просим подъехать с любимыми записями. Слушаем. Успокаиваем знакомых пивом. С издевкой замечаем, как бы пригодились им баксы, затраченные на приобретение зарубежного хлама.
Путь второй. Средней сложности.
Выполняем все, что указано в пути 1, но не собираем колонки.
- Улучшим свойства корпуса и убьем призвуки и «бочку»
- Добьемся лучшего прохождения сигнала
- Герметизация корпуса. Убираем влияние корпуса
Итак, поехали. Заднюю стенку корпуса укрепить, расположив две рейки сечением 3х2см. по вертикали во всю длину на расстоянии 15-20 см. друг от друга симметрично, и прикрепив их шурупами к задней стенке. Предварительно место крепления обработать эпоксидкой. Надо учитывать возможность установки потом фазоинвертора. Между задней и передней стенкой устанавливаем рейку распорку на уровне СЧ головки, учитываем возможность установки стакана.
Промазываем все соединения стенок и углы изнутри силиконовым клеем типа «Бизон» или сантехническими силиконовыми же замазками. Оклеиваем весь корпус внутри войлоком (ватином, синтепоном или др.). Толще 1,5 см. не стоит, чтобы не сильно уменьшить внутренний объем корпуса.
Все предложения поменять 15ГД-11А на 6 ГДШ-5 отвергаем. Наш и так уже «крутой», а подобная замена приведет к потере мощности, уменьшению динамического диапазона (очень опасно) и придется сильно изменять фильтр. Так при замене 15ГД-11А на 6 ГДШ-5 для 35АС-212 придется заменить такие детали: L1 — 0,22mH, C2 — 1,0mF, C8 — 0,5mF, L4 — 0,1mH. Указаны новые параметры. При использовании 6 ГДШ-5-4, придется еще поставить дополнительное сопротивление поставить в цепь этой головки на 4Ом. Еще и внешний вид колонки меняется. Ну, если сильно хочется, то можно. Далее. Удаляем переключатели тембров. Удаляем ненужные резисторы R (1, 2, 4, 5, 7, 8, 9, 11, 12).
Заменяем провода на монтаже фильтра на медный провод диаметром 1,2 мм. Заменяем провода идущие от динамиков к фильтру, на более путевые. На низкочастотный динамик — многожильный — сечением 2,5–3 мм кв., на среднечастотный Ч 2,5 мм кв. На высокочастотный — 2 мм кв. одножильный. Все провода припаиваются к фильтру напрямую, а не проходом через предыдущие динамики. Фильтр устанавливается на дно колонки. Все провода укладываются под слой войлока. На боковых стенах.
Регуляторы фильтров снимаются. Изготавливаем на их место деревянные (ДСП, фанерные) заглушки по толщине корпуса. Вливаем их на эпоксидку и пришлифовываем. Обтягиваем переднюю панель самоклеящейся пленкой под дерево в тон шпону колонок.
Устанавливаем динамики. Низкочастотный и среднечастотный через резиновые прокладки. Подойдет резина с оконных утеплителей, тонкие резиновые медицинские шланги, силиконовые шланги (хуже). Установленные динамики обрабатываем по периметру пластилином или не застывающей оконной замазкой (она напоминает кусок хозяйственного мыла и стоит дешево). Проверяем звук. Балдеем просто. Отодвигаем всякие «Pioner», «Technics» , JAMO и …
Путь третий. Суперсложный, трудоемкий и суперэффективный.
Неплохо иметь следующие приборы: осциллограф, генератор звуковых частот, цифровой мультиметр, LC-метр. У человека, который не занимается ремонтом и сборкой на дому — этого всего конечно нет, но есть выход — пойти в мастерскую и попросить померить, что надо прихватив с собой фильтра, головки и т.д. Если за такое и попросят плату, то чисто символическую. Можно даже заказать фильтра.
Это, конечно, будет подороже. Начинаем. Берем за основу 35АС-212 с габаритами 710х360х285. Желательно, чтобы корпус был фанерный, низкочастотный динамик с резиновым подвесом, высокочастотный динамик с куполом из стеклоткани. Разбираем все. Среднечастотный динамик нам больше не нужен. Корпус надо нарастить для низкочастотного динамика с резиновым подвесом до 100 литров. Если подвес пенополиуретановый, то до 120–130 литров. Наш же корпус — 70 литров.
Есть два варианта:
- Снять переднюю стенку с корпуса, чтобы потом использовать для матрицы под отверстия для динамиков во вновь изготавливаемом корпусе на 100 л. Из остатков корпусов получаются неплохие ящики под картошку и марковку в погребе.
- Можно попробовать нарастить старый корпус.
В первом случае надо ориентироваться на размеры — 1100х360х350 и изготовление в мебельной мастерской по вашим чертежам, с руганью и придирками к качеству. Мы же рассмотрим второй путь. Итак, можно попробовать обойтись малой кровью. Изготавливаем сами, или заказываем два ящика с плотно пригнанными стенками и крышками из двойной 10-ти слойной фанеры с внешними размерами — 380х360х285. В дне колонки и в крышке ящика вырезаем одинаковые отверстия примерно 270х210. Ящик внутри оклеиваем войлоком.
После сборки сделать это будет нереально. Сверлим в крышке ящика и в дне колонки отверстия, через которые скрепим их между собой болтами. Головки болтов должны утопится в потай. Засыпать немного — 10 килограмм дроби не помешает, сверху кидаем марлевый мешок с ватой. Предварительно проливаем соединение эпоксидкой с нормальным содержанием отвердителя. Место соединения оклеиваем войлоком. Остальные телодвижения с корпусом, как в пути 1 и 2.
Среднечастотную головку возьмем 30 ГДС-1. Надо только их проверять — много брака. Чисто механического свойства. Далее. Измеряем f резонанса всех динамиков. Можно фломастером подписать прямо на магнитах, чтобы не путаться и не перемерять все снова.
Хорошо бы было, если бы частота резонанса парных динамиков не отличалась сильно. Если динамик издает посторонние звуки на любой из звуковых частот, то его надо либо чистить, либо менять, если чисткой не удалось добиться нормальной работы. Рассчитываем и мастерим фильтры для нашего случая. Чем меньше индуктивностей — тем лучше. Продолжаем заниматься с корпусом. Удаляем излишки смолы в месте соединения. Пришлифовываем его.
Изготавливаем две деревянные коробочки под фильтры. Крепить мы их будем на задней стенке снаружи. Провода от усилителя запаяем сразу на фильтры. А провода к динамикам протащим через крепления разъемов колонок. Все провода фирменные аудиофильские. Ценовую категорию выбирайте сами. Просто очень дорогие брать — смысла нет. Фазоинвертор лучше переделать под частоту 31,5–40 Гц. Если купол высокочастотной головки из лавсана, то, сняв крестовину надо промазать перхлорвинилом подвес и наружную треть купола. Оклеиваем весь корпус самоклеющейся пленкой. Остальное см. путь 1 и путь 2. С обязательной пошаговой проверкой — лучше — хуже. Лучший метод, если явного результата нет — слепое прослушивание.
Полезем внутрь
После прослушивания решил разобрать каждую колонку на предмет соответствия внутренностей паспортам колонок. Как выяснилось в качестве ВЧ стоят 10ГД-35, СЧ 15ГД-11А, а НЧ 35ГД(чего-то) не запомнил но с резиновым не пересохшим подвесом.
Первым делом я перемотал НЧ динамик.
Восстановление динамика для меня не составляло никаких проблем ибо занимался этим очень часто в молодости за денюжку. Оправки подходящего диаметра у меня к сожалению не оказалось, но голь на выдумки хитра и я отправился со штангенциркулем в кармане в ближайший строймаг. В качестве оправки купил какую сантехническую трубу вроде бы рублей за 20. Распилил её вдоль (это необходимо так как после намотки снять с оправки катушку иначе будет практически не возможно).
Прибавим еще 20 минут на намотку и центровку и сутки на просушку динамика. Все, динамик заиграл без посторонних призвуков и так же как не тронутый.
Начнем с ВЧ динамиков
Послушав результат и почитав великий интернет, начал думать дальше как сделать звук еще лучше. В основном все типы доработок сводятся к замене ВЧ, замене СЧ и демпфированию корпуса.
ВЧ действительно звучат не очень. Есть неприятные призвуки на ВЧ и отсутствие звонкости на СЧ. В ВЧ звене используются динамики куполами из какого то пластика/полиэтилена. Поставил для сравнения 10 Вт динамики с шелковыми куполами, звук по ВЧ стал намного прозрачнее и пропали призвуки которые просто резали слух. В итоге эти безродные динамики около 500 р за пару остались в них. Я покупал их давно и маркировка на них не читается, а что было написано на ценнике не помню. Можно использовать и динамики 10ГДВ с шелковыми куполами.
Замечу что сначала делал одну колонку и сравнивал звучание по тестовым дискам со звучанием оригинальной колонки. После прослушивания решаю оставлять переделку или возвращать все обратно. Все делалось на мой любимый слух который меня вроде бы никогда не подводил.
Доработка корпуса
Дальше я решил заняться НЧ, т.е. доработкой корпуса. Был куплен ватин за смешные деньги 38 р за метр длины и шириной 2 с чем то метра. Так же посмотрев на изготовленные фильтры прислушался к советам поменять всю проводку в колонках.
Демонтировал все динамики из колонок. Вынул фильтр и переключатели. Провода можно смело резать так как их все равно на замену.
Далее вырезал необходимый кусок ватина, взял у друга мебельный степлер, начал их внутри обшивать в 2 слоя.
Трубу фазоинвертора ставим на герметик и тоже обтягиваем ватином.
Следующее что необходимо сделать это доработать фильтр.
Схема фильтра простая
Переключатели я полностью отключил, так как они совершенно не нужны. Ненужные элементы с платы фильтра удаляем.
Меняем все тонюсенькие проводники в фильтре на нормальны медный провод.
Вот фильтр до переделки.
А это медный провод около 4 квадратов использованный почти для всех соединений
В итоге переделанный с убранными делителями и регуляторами
дальше устанавливаем его в корпус и закрываем ватином.
Также ватином закрываем весь СЧ бокс снаружи.
СЧ звено
В принципе после таких доработок, звук изменился в лучшую сторону, бас стал более четким, верхние частоты стали «прозрачнее» и «легче» но средние все равно мне не нравились не хватало верхней середины. Не хватало звонкости в вокале.
Порывшись в своих запасах нашел два 4ГД-8Е в отличном состоянии. Поставил один динамик и долго сравнивал полученный результат. Результат понравился. В одной блюзовой записи услышал удары щеточек по основному барабану. До этого я их не различал.
Но эти динамики простояли в акустике не долго.
Послушав недельку доработанные колонки пришел к выводу к тому что звук начал меня утомлять.
Вероятно все это вызвано тем что динамические головки 4ГД-8Е имеют очень высокую добротность и в закрытом боксе имеют очень изрезанную АЧХ. К сожалению нет нормального микрофона чтобы провести измерения. Да СЧ динамики оснащались ПАС из поролона закрывающего задние отверстия в динамиках. Сам СЧ бокс заполнен распушённой «глазной» ватой.
В интернетах часто писали про 5ГДШ-5-4 и 6-ГДШ-5, про то что они после установки ПАС отлично выдают СЧ. Пройдясь по соседним радиомагазинам купил пару 6-ГДШ-5 4 Ом за 110 р. Насколько я понял их устанавливают в бытовой радиоэлектронной аппаратуре. Заклеил тонким ватином окна в корзине диффузородержателя и поставил их вместо 15ГД-11А, благо установочные размеры у них полностью совпадают. Существует еще один способ доработки СЧ динамиков — пропитка подвеса мистическим герленом размешанным с кровью дирижера оркестра с ацетоном и нанесением тонким слоем на тыльную сторону диффузора. Но вешь я так понял это достаточно редка и в строймагах только руками разводят. Было бы взял на эксперимент ведь 110 р на пару новых динамиков не жалко.
После всех операций собираем полностью акустику и наслаждаемся новым звуком. Звук я тестировал на самодельном усилке высокой верности Сухого (боюсь щаз истинные ценители Hi-Fi будут извергать лучи поноса в мою сторону) Усилок кста я тоже сам собирал, с небольшими доработками по питанию и отыграл он уже точно более десятка лет, но так находится все в том же виде инженерного образца. Подключал все это к Sb Live! Проигрывая flac специальных дисков например аудио доктор. И просто wav и flac дисков которые специально рекомендуют для тестирования звукового тракта.
Затраты 1000 р. сама акустика
500 р ВЧ динамики
110 р СЧ динамики
рублей 150 ватин, клей скобы для степлера шурупы и прочая мелочь
Итого 1760 р.
Что же мы получили?
Вот такую симпатичную акустику
Далее идет только мое мнение и мнение моих друзей случавших её.
Друг владелец напольников jbl модельку не помню но стоят около 20 000 за однуи ресивера Yamaha, однозначно согласился что после доработки S90 переигрывают его комплект.
Меня звук полностью устраивает. Ходя по разным салонам с акустикой и слушая её я понимаю, что такой звук дешевле 15 000 р. за одну АС не купить.
ЗЫ Сейчас они играют совместно с Простым усилителем Гумеля и предварительным усилителем ВВ Сухого. Подключено все к той же звуковухе SB Live! и работает как фронт к 4.0 звуку для просмотра фильмов на ЖК панельке 37″. Реализма в фильмах катастрофах хоть отбавляй. О добавлении саба даже не думаю.
Колонки S90: технические характеристики, схема. Колонки своими руками
Меломаны постоянно заводят споры о том, какую акустическую систему выбрать для комфортного прослушивания музыки в домашних условиях. И это неспроста: весь контингент разделился на два лагеря. Первые считают, что стоит выложить кругленькую сумму за покупку крутой Hi-Fi (или того лучше Hi-End) системы, чтобы быть счастливым и забыть о головных болях насчет этой темы на всю оставшуюся жизнь. Но есть и те, кто не готов отдать накопления всей своей жизни за дорогую акустику (вместо положенного автомобиля или квартиры), поэтому и считают лучшим вариантом приобретение более простой аппаратуры либо же доработку старой доброй классики до хорошего звучания.
В данной статье речь пойдет об одной из популярнейших аудиосистем еще производства времен СССР, которая не смогла оставить равнодушным ни одного своего обладателя. Колонки S90, технические характеристики которых способны будоражить сознание и по сей день, стали одним из самых высоких достижений советской фирмы «Радиотехника».
Модели колонок
Самое первое, что стоит упомянуть, это настоящее и полное наименование модели колонок – 35АС-012. Немаловажным фактором является и то, что данная акустика выпускалась в нескольких вариациях. Самые популярные из них – S90 и S90B. Также существовали модели S90i, S90D и S90f, но они не получили большого распространения и в настоящее время почти не встречаются.
Модель с постфиксом «B» отличалась от обычных «девяностых» более широким диапазоном воспроизводимых частот. Также значимым отличием было введение индикатора электрической перегрузки динамиков. Рекомендуемое значение мощности высококачественного усилителя для данных колонок находится в диапазоне от 20 до 90 Ватт. Стоит также отметить, что «Радиотехника» S90, S90B (и другие модификации) были первыми моделями акустических систем, которые удовлетворяли международным требованиям к аппаратуре категории Hi-Fi.
Конструкция
Корпус, в который заключены колонки S90, является, по сути, неразборным прямоугольным ящиком, изготовленным из древесно-стружечных плит. Облицовкой служит фанерованный шпон из ценных пород дерева. Стенки колонок в толщину достигают 16 мм, лицевая панель выполнена из фанеры толщиной 22 мм. Внутренние стыки стенок корпуса соединены специальными элементами, которые увеличивают жесткость и прочность конструкции, но не препятствуют качественному звучанию.
Если взглянуть на устройство спереди, то динамики располагаются в следующем порядке (сверху вниз): ВЧ-динамик, СЧ-динамик и НЧ-динамик. Также на передней панели колонки S90 можно увидеть график АЧХ (амплитудно-частотной характеристики) и отверстие фазоинвертора. Тогда как АЧХ располагается сверху либо снизу (в зависимости от модели акустики), фазоинвертор всегда находится в нижней части. Сделано это из соображений правильной конструкции для лучшего звучания и придания колонкам хороших басов.
Колонки S90: характеристики
Если брать в пример обычные S90, то в них установлены динамические головки прямого излучения. Точнее, высокочастотная головка 10ГД-35, среднечастотная головка 15ГД-11А и низкочастотная головка 30ГД-2 (в более поздних моделях – 75ГДН-1-4).
Акустическая система оснащена двумя ступенчатыми регуляторами уровня воспроизведения для регулировки СЧ и ВЧ в диапазонах от 500 до 5000 Гц и от 5 до 20 кГц. Каждый регулятор перемещается в трех фиксированных положениях. В положении «0» для сигнала с разделительного фильтра нет никакого препятствия, и он подается непосредственно на соответствующую головку. При использовании положений «-3 дБ» и «-6 дБ» сигнал ослабляется в 1.4 и 2 раза соответственно по отношению к положению «0». С помощью переключения выбранного регулятора можно произвести изменения в тембральной окраске звучания.
Паспортная мощность колонок S90 – 90 Ватт, тогда как номинальная – 35 Ватт. Показатель номинального электрического сопротивления в данной акустической системе находится на отметке в 4 Ома, а диапазон частот, доступных для воспроизведения, колеблется в промежутке от 31,5 Гц до 20 кГц. Номинальное звуковое давление же у S90 – 1.2 Па. Хочется отметить достаточно внушительные размеры одной колонки – 71,0 х 36,0 х 28,5 см, а суммарная масса всей системы достигает 30 кг.
Схема АС и подключение к источнику звука
Для того чтобы понять, стоит ли заниматься доработкой любой акустической системы, нужно изучить все данные и аспекты аппаратуры. Ниже приведена электрическая схема колонок S90. Разобраться в ней сможет каждый даже начинающий радиолюбитель, нужно лишь иметь хотя бы базовые знания.
Еще одним немаловажным моментом является правильное подключение акустической системы. Ведь если что-то пойдет не так, еще при подключении можно, того не желая, вывести аппаратуру из строя. Чтобы понять, как подключить колонки S90, не нужно быть профессионалом. Главное, иметь источник звука с усилителем не менее 20 Ватт (при этом, скорее всего, звук будет недостаточно громким для больших помещений), но и не более 90 Ватт. В случае превышения допустимого значения мощности усилителя пользователь рискует остаться без акустики ввиду ее поломки. Для подключения же потребуются обычные провода для акустики, которые необходимо соединить с клеммами на каждой колонке и на усилителе. Главным условием подключения является соблюдение полярности.
Доработка 35АС-012
Как становится ясно из описания выше, сама по себе акустическая система имеет неплохие технические характеристики и способна на «раскачку» даже небольших общественных помещений. Но для домашнего использования самый изысканный меломан предпочтет доработать колонки S90 своими руками. А все потому, что собранные более двадцати (а то и тридцати) лет назад акустические системы фирмы «Радиотехника» уже в те годы не обладали высоким качеством сборки и используемых материалов.
Разбор
В том случае, если акустика была приобретена в б/у состоянии и на данный момент неплохо потрепана жизнью, стоит придать значение внешнему виду. Для этого нужно разобрать колонки S90, предварительно положив их на «спину».
При снятии динамиков нужно учесть, что ВЧ- и СЧ-головки крепятся к корпусу с помощью тех же винтов, что и декоративные сетки, и накладки. НЧ-динамик же крепится отдельно, и нужно быть максимально осторожным, чтобы не повредить его при откручивании.
Далее следует вытащить фазоинвертор, предварительно сняв с него крышку. Так как деталь пластиковая, стоит приложить максимальную аккуратность, чтобы нечаянно не обломить крепления.
Регуляторы ВЧ/СЧ демонтируются намного проще, чем кажется. Всё, что потребуется сделать, — это аккуратно снять декоративные заглушки, которые находятся в центре каждого регулятора. После этого с помощью отвертки необходимо выкрутить винт, открывшийся взору, и снять саму ручку регулятора. Пластиковую облицовку необходимо бережно приподнять с двух сторон с помощью плоских предметов и достать, а оставшиеся под ней четыре винта открутить. После этого аттенюатор можно подтолкнуть внутрь колонки S90, не забыв отпаять его от фильтра.
Мешочки ваты, находящиеся внутри корпуса, нужно достать. Опять же, если прошлый владелец колонок не забыл их вернуть на место в случае разбора.
Следует предварительно отпаять панель с фильтрами от выхода с задней стороны АС, после же ее нужно демонтировать, открутив винты. Теперь можно снять панель с прикрепленными к ней клеммами.
Внешний вид и корпус
Если решетки и декоративные накладки динамиков «устали», то стоит их выпрямить и покрасить, предварительно зашкурив и обезжирив. Это придаст свежесть виду колонок. Корпус колонки S90 со временем расшатывается, и его можно усилить по желанию. Это приведет к лучшему звучанию НЧ-динамика.
Сделать это можно различными способами, в том числе установкой распорок и дополнительных уголков внутри. Также необходимо обратить внимание на герметизацию всех стыков и швов с помощью обычного сантехнического герметика. Ко всему прочему можно проклеить поролоном внутренние стенки корпуса (кроме передней), что позволит повысить объем последнего.
Клеммы и фильтр
Знающие радиолюбители советуют заменить стандартные клеммы подключения акустики на клеммы универсального типа с позолоченными разъемами. Установочное место необходимо смазать герметиком и поставить панель с клеммами на место.
Немалое внимание стоит уделить и звуковому фильтру. Если он был прикреплен к корпусу металлическими шурупами, то настройка фильтра будет сбиваться. Известны случаи, когда фильтр был собран на металлической пластине. Исправить это следует перенесением всех узлов на панель из фанеры. Схема самого фильтра могла быть изменена на заводе-изготовителе в связи с различными параметрами динамиков, поэтому стоит убедиться, что все собрано по ГОСТу. Если же в фильтре присутствуют перемычки, то их необходимо выпаять и заменить, к примеру, кабелем из бескислородной меди с сечением площадью 4 мм 2 . Стоит убрать из схемы аттенюатор, так как он попросту искажает звук, и заменить провода, использующиеся для подключения динамиков к фильтру.
Для НЧ-динамиков подойдет провод сечением площадью 4 мм 2 , для СЧ-динамиков – площадью 2,5 мм 2 , для ВЧ-динамиков – площадью 2 мм 2 . После таких нехитрых действий фильтр нужно вернуть на место и закрыть поролоном.
Динамики и прочая «мелочь»
Для динамиков следует вырезать новые уплотнители. Сделать это можно с помощью дешевых или просто изживших свое ковриков для компьютерной мыши. Это самый простой вариант. После этого стоит вернуть их на свои посадочные места и поставить декоративные накладки и сетки.
Перед установкой на место регуляторов, придется выпаять из них все сопротивления. При установке их на место обязательно нужно применять герметик, как и при установке фазоинвертора.
Путем таких нехитрых манипуляций колонки S90 приобретают новую жизнь. Качество звука становится на порядок выше, несмотря на небольшие затраты. В итоге можно сказать, что если нет денег на дорогую акустику формата 2.0, можно воспользоваться подобным вариантом и стать счастливым обладателем проверенной временем АС «Радиотехника» S90. Если случилось так, что в наличии имеется только половина АС, не стоит расстраиваться. Ведь примечательно, что колонка S90, фото которой можно найти практически на любом сайте любителей акустики времен СССР, может работать одна и давать при этом неплохой результат.
