Philips 43pus6501/12 — меняем подсветку
Всем здоровья! В карантин, самое актуальное приветствие). Пишу очередной пост — руководство к действиям , если ваш телевизор перестал показывать , если звук есть и если посветить ,тускло видна картинка значит вам сюда).
Принесли в ремонт вот такой телевизор :
Проблема такая : эмбилайт работает, звук есть , картинки нет, светим в центр или постепенно по углам и видим еле заметную картинку, приступаем к разборке и замене подсветки. Выкручиваем все видимые болты , снимаем заднюю крышку.
Отключаем матрицу, выкручиваем болты по периметру передней рамки , снимаем рамку

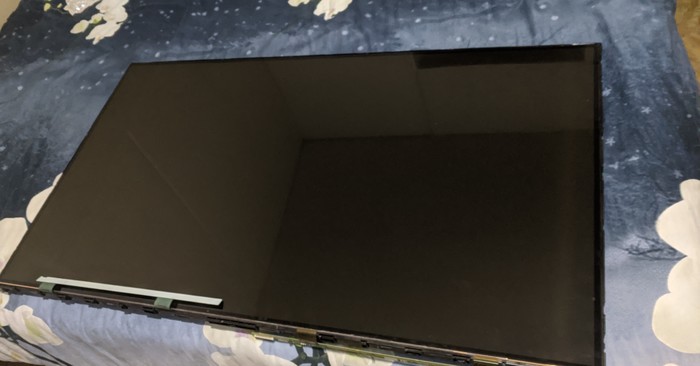

Далее необходимо очень аккуратно снять саму матрицу вместе с рамкой и тут возможны варианты : мне в предыдущих постах, много кто советовал, делать это присоской , кто то предлагал кусок трубы и скотч, лично же я выбрал соседа как девайс для снятия матрицы) . Т е снимать лучше вдвоем , ребята , она реально такая тонкая что может лопнуть вмиг и я понял что не готов экспериментировать с присосками и прочим. Снимаем.
Снимаем слои подсветки , очень важно их не перемешать между собой , надо снять все целиком положить отдельно и чем то накрыть, т к потом пылинки можно убирать долго и нудно , ну а мы добрались до самой подсветки

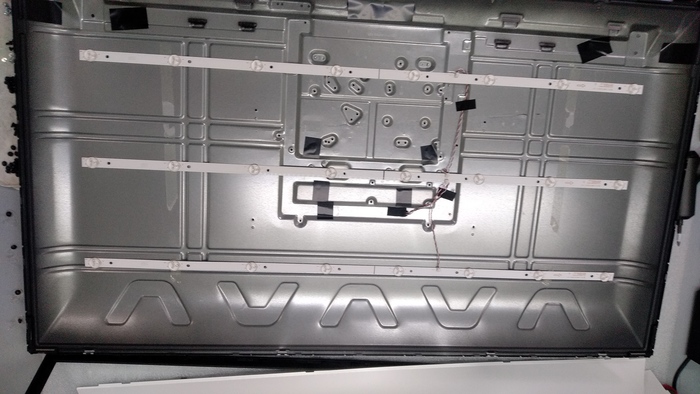

Отщелкиваем фиксаторы рассеивателя и снимаем его , выкручиваем планки подсветки, снимаем, в моем случае из 60 диодов сгорели 11 , некоторые прям до тла.
Далее возможны варианты : 1. Починить заменой диодов эти планки , это гораздо дешевле но по времени не быстро , надо снимать линзы , заказывать и перепаивать диоды , потом клеить линзы обратно , причем важно: клеить их надо на такой клей , что б не давал запаха т е супер клей не подойдёт. 2. Купить планки целиком и сразу заменить их, дороже но труда большого не требует. Ввиду карантина и закрытости всего что можно, пришлось покупать планки и менять
Собираем все в обратном порядке, на данном телевизоре токи не понижаются , можно в настройках только уменьшить яркость . Проверяем.
Все довольны , клиент не нарадуется , в эпоху карантина, остаться без телика очень печально( . Как обычно : всем добра и здоровья, с радостью отвечу на ваши вопросы.
канал телеграма @mastergadget911
6.6K поста 38.2K подписчика
Правила сообщества
ЕСЛИ НЕ ХОТИТЕ, ЧТОБЫ ВАС ЗАМИНУСИЛИ НЕ ПУБЛИКУЙТЕ В ЭТОМ СООБЩЕСТВЕ ПРОСЬБЫ О ПОМОЩИ В РЕМОНТЕ, ДЛЯ ЭТОГО ЕСТЬ ВТОРОЕ СООБЩЕСТВО:
Посты с просьбами о помощи в ремонте создаются в дочернем сообществе: https://pikabu.ru/community/HelpRemont
К публикации допускаются только тематические статьи с тегом «Ремонт техники».
В сообществе строго запрещено и карается баном всего две вещи:
В остальном действуют базовые правила Пикабу.
я после нескольких подобных ремонтов пришел к тому, что гораздо удобней не снимать-таскать матрицу, а наоборот, класть на ровный диван экраном вниз, и отщелкивать-снимать корыто с подсветкой.
после этого по очень громкой связи оповещать всех домашних, что КТО БЛЯДЬ ПОДОЙДЕТ К ЭТОЙ ШТУКЕ БЛИЖЕ МЕТРА — БУДЕТ АННИГИЛИРОВАН ПО ЖОПЕ!, и расставляю предупреждающие знаки, ленточки и флажки.
Почему сейчас подсветки такое говно? У меня на самсунге посинела пятнами через полтора года использования (как только вышла гарантия, ага). Казалось бы — светодиод, сделай ему теплоотвод и он будет светить почти вечно. Специально они что ли.
А почему нельзя уменьшить ток? Там какой драйвер стоит?
Вообще ничего сложного
Зачем заказывать-то? Сходил до ближайшего радиомагазина и купил
Момент Кристалл прекрасно подходит.
Вот планки целиком как раз и надо заказывать и ждать миллион лет, в отличие от светодиодов.
Сегодня менял на своем тв. Весь экран был в белых точках, вероятно линзы по отклеивались. В процессе демонтажа 70% их отвалилось сразу. Х/з — то ли клей был хреновый, то-ли ток на диоды подают больше чем надо и они перегреваются и отклеиваются со временем. Самыми напряжными моментами оказалось: Отклеивать бумажный отражатель, есть места где слегка его надорвал. И откручивать винты на планках подсветки. Их пришлось резать ножницами и поворачивать по направлению выкручивания винта, поскольку отверткой не откручивались не в какую. были зажаты просто намертво. Но результат получился вполне; только один небольшой засвет в нижней части экрана который заметен на полностью темном экране (может всего какой-то слой рассеивателя подсветки чуть не дотянул до самого низа).
P. S. Большой респект автору статьи, который подтолкнул заняться такой заменой и подсказал как.
убирай вот эти, R8154,R8152,R8159,R8158, клей на Т-7000, черный, и будет тебе счастье
Есть еще пару вариантов ремонта.
1. Купить на барахолке подобный телик битый. обычно цена 500-1000 руб. вытащить оттуда оригинальные модули и заменить.
2. Заменить только отдельные диоды, но не перепаивая и не нарушая целостность линзы, а просто отрезав кусок ленты с диодом) как обычную светодиодную ленту) потом просто припаять на провода и приклеить к основанию. ни заводская пайка диода ни проклейка линзы при этом не нарушаются.
Поиск неисправных конденсаторов на плате с помощью ESR-тестера. Профилактика старого элт телевизора
Решил продлить срок службы старого телевизора, заменив вышедшие из строя электролиты. Надеялся, что с их заменой уйдет и проблема странных кислотных цветов на экране, но к сожалению этого не произошло, и проблема кроется в чем-то другом. Так или иначе, срок службы зомбоящика продлен на неопределенный период.
В видео постарался заснять весь процесс поиска вышедших из строя электролитов, и последующую их замену:
В предыдущем посте я рассказывал, как собрать такой ESR-тестер из доступных деталей своими руками. Вот краткое видеоруководство:
Успехов в ремонте!
Скидка наоборот
Был сегодня свидетелем забавного курьёза. Один торговец фруктами, азер по национальности, принёс в ремонт телевизор DEXP, 32-й диагонали. Мастер Валера включил его в розетку, лампочка индикации загорелась. При нажатии кнопки вкл, индикация потухла, но экран изображения не показал. Валера говорит этому азеру: "на первый взгляд подсветка сгорела, цена ремонта 2500 ориентировочно" А 2500 это минимальная цена за ремонт подсветки в этой мастерской.
Фруктоторговец сделал максимально лисье лицо и говорит: "дорого, слушай, сделай за 2000, а? Пабрацке"
Валера ему: "Ладно, за 2000 сделаю, дешевле не могу — ты же в убыток себе торговать не будешь. Тем более, телек надо полностью разобрать, а это дело рисковое"
Они знакомы были до этого, поэтому Валера скрепя сердце согласился.
По итогу вскрывается задняя крышка телевизора, а там на плате на самом виду торчит виновник торжества — вздутый конденсатор на 35 вольт. Замена его стоит не дороже тысячи, но раз уж клиент захотел ремонт за 2000, то да будет так.
Чисто из-за этого перевоплощения в лису и последующего вихляния, Валера с чистым сердцем отбил на кассе 2000 рублей и вручил довольному южанину починённый телевизор.
Прошивка телевизора Harper 49U750TS
Здравствуйте. Пришел телевизор с проблемой «не загружается». Излазил весь интернет по этой модельке -не нашел ничего (может плохо искал).
При включении, на протяжении 15 минут, выдавал вот такую картину, после чего выключался:
Решение оказалось простым: связался с официалами Harper по почте support-harper@r97.ru, попросил скинуть прошивку. Кроме прошивки прислали краткую инструкцию: Способ обновления.
Распакуйте файлы из архива на пустой USB накопитель, отформатированный в файловой системе Fat32
Выключите телевизор из сети.
Вставьте USB накопитель в телевизор.
Зажмите кнопку включения на самом телевизоре и одновременно включите телевизор в сеть.
Начнется обновление.
Когда закончится обновление, телевизор выключится или перезагрузится.
Все сделал по инструкции. Телевизор заработал и чувствует себя хорошо, завтра буду отдавать.
Выкладываю тут-вдруг кому пригодится.
Ремонт коммерческих телевизоров MYSTERY, BBK
Всем доброго времени суток, несколько типовых неисправности с недорогими телевизорами которые используют в коммерческих целях как информационные панели.
Симптомы: Включается с 3-5 раза при работе сам отключается.
Типовая неисправность блока питания.

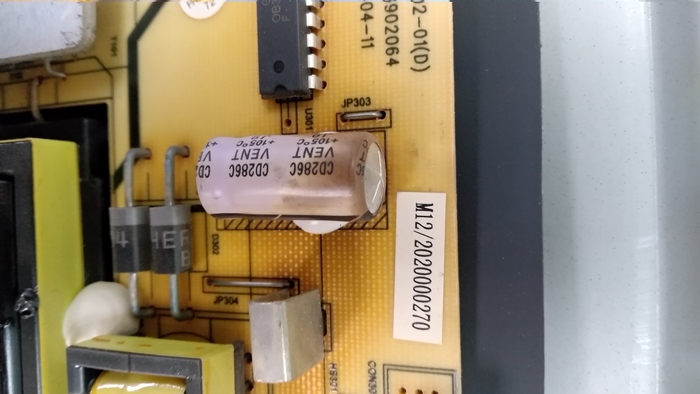

Замена электролита 160V 47uF, так же часто проблемой бывают электролиты на питание майна без внешних признаков.

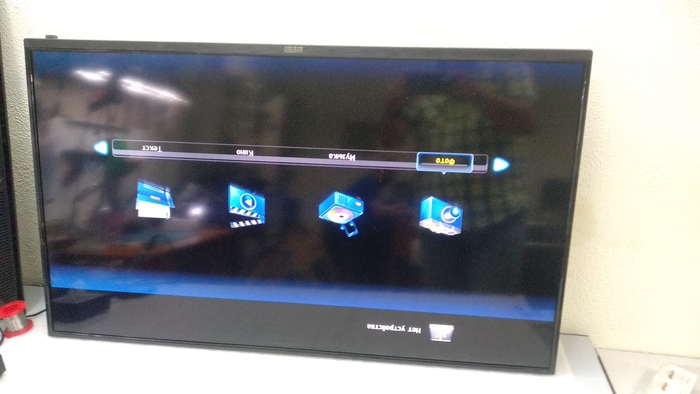

Симптомы: Нет подсветки, есть звук. Под фонариком видно ИЗО.

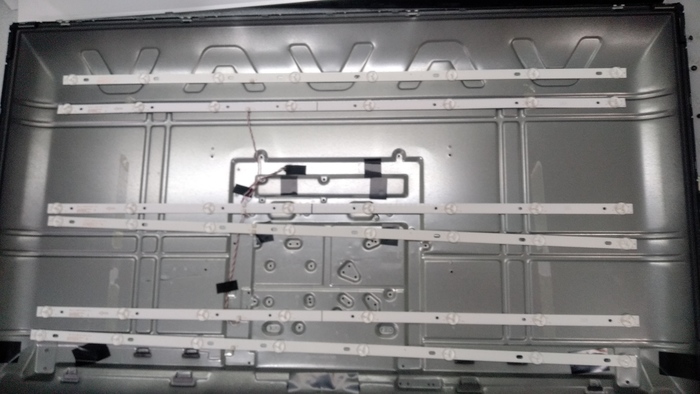

Требуется полная разборка и замена линеек подсветки.
Что раскручивается раскручиваем, что снимается снимаем. Майн снимать не обязательно. Самое важное просто не повредить матрицу.

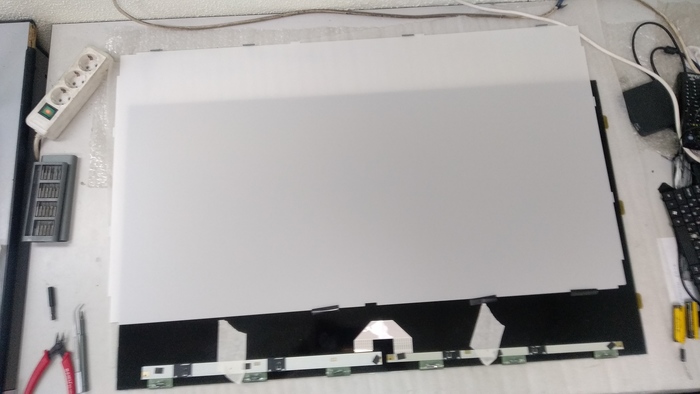

Убираем ее в сторонку вместе с рассеивателями. И добираемся до заветной подсветки.
Меняем на новую.
Все собираем в обратном порядке.

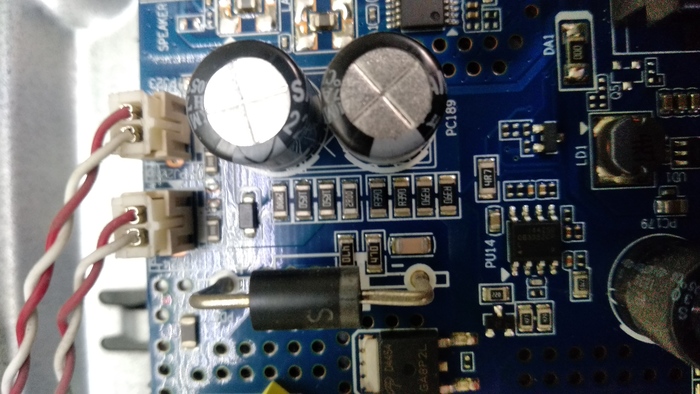

Если требуется доработка и уменьшение токов на диодах то убираем резистор 1,5 Ома. Для коммерческих телевизоров мы этого не делам так как они могут быть установлены в ряд с новыми телевизорами на контрасте доработку будет видно.

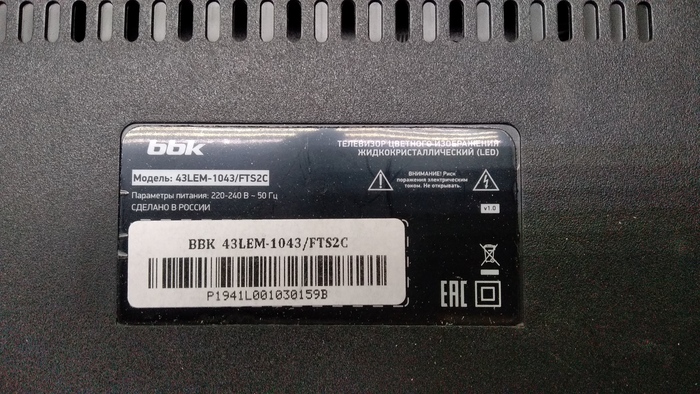

У ББК типовое только подсветка.
Всем удачных ремонтов!
LG 39" и его подсветка
В ремонт зашёл телик LG 39ln570v с заявленной неисправностью звук есть но нет изображения. Экран подсветил фонариком и увидел заветную лэйбу бегающую по экрану, ну вроде диагноз подтверждается, разбираем.

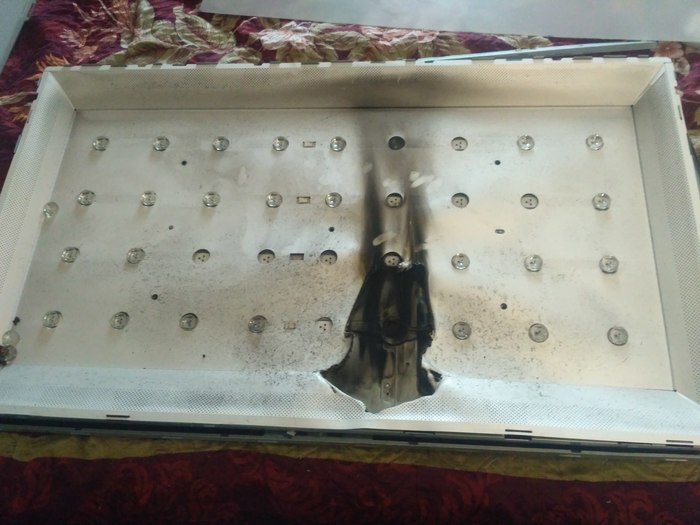

Мда, вот так вот бывает. Клиент рассказал что год назад ему делали подсветку, но вот типа опять сломался. Отражатель снял, вырезал обгоревшее и деформированное, и долго отмывал от копоти. Пока сохло демонтировал старые планки, в месте возгорания было видно установленый предыдущим мастером обрезок планки со светодиодом, который как раз и загорелся. Очистил корыто от нагара и установил новые планки со светодиодами, затем сверху наш отражатель.

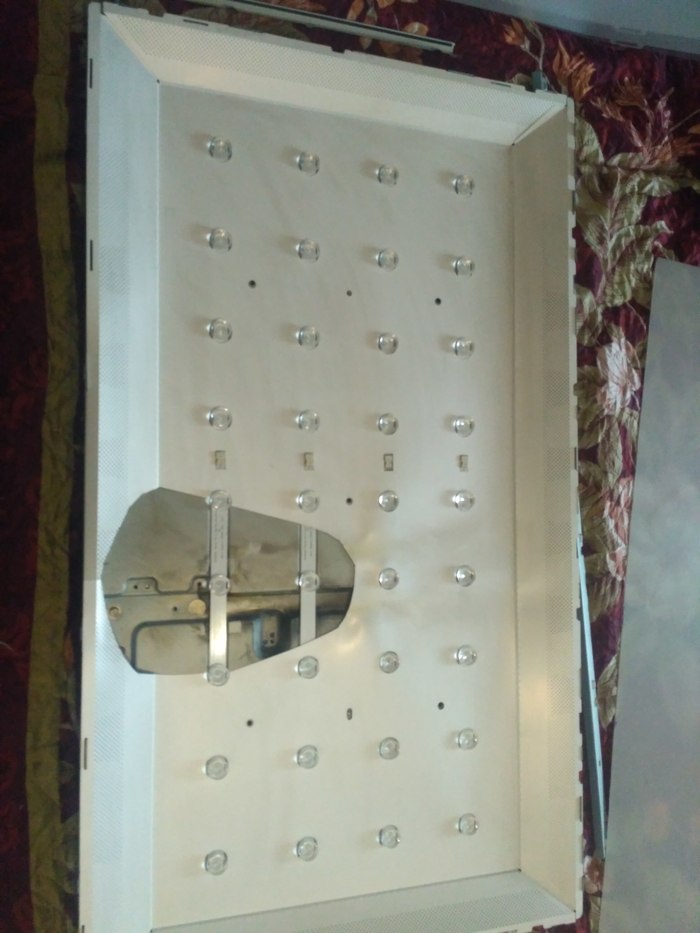

Вместо дырки влепил пару кусков отражателя с китайского телика. Забыл сфотать, был целиком погружен в процесс ремонта. Затем дело дошло до нашего рассеивателя.
Его отмывать смысла нет, во первых хрен отмоешь до чистоты, во вторых в местах горения он деформировался и пошел пузырями. Взял рассеиватель с того же китайского битого телика 42", пришлось только немного его подрезать, 1см и 3см по длине и ширине. После чего всё собрал и вуаля.

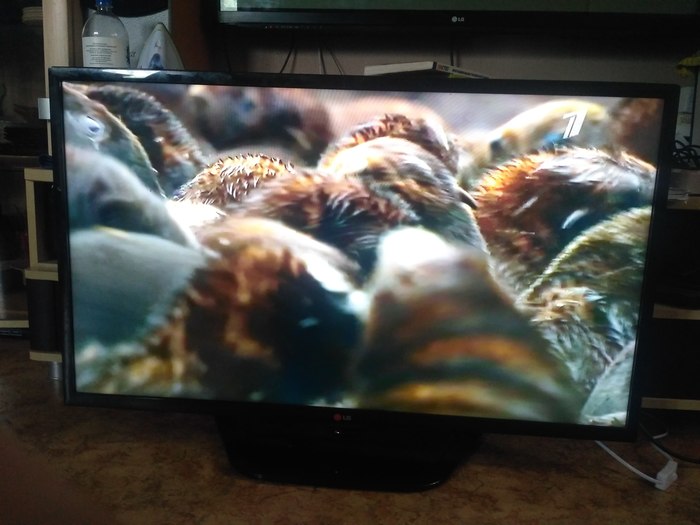

Идеально конечно не получилось, на отражателе местами полностью копоть не удалось отчистить. Поэтому на телевизоре если присматриваться есть неровности в яркости подсветки, эдакие нечёткие еле видные серые потемнения. Но просили бюджетно сделать, так что как то так. По хорошему надо вообще полностью менять было корыто с отражателями и со всеми пленочками и рассеивателем, но донора такого не было нигде в городе, на Авито тоже не нашел. Да и тогда бы ремонт встал дороже, и клиенту было бы проще купить такой рабочий б/у телевизор. Ток на плате блока питания был уменьшен предыдущим мастером, хоть это он сделал правильно, но телевизору от этого не легче.
Всегда меняйте в подсветке все светодиоды, либо целиком планками, либо перепаиванием каждого светодиода, но обязательно все.
-= Домашняя мастерская AB-Service =-
Правильный ремонт подсветки телевизора LG 42LA620V
Предыдущий пост Ремонт подсветки китайского телевизора Erisson 43LES70T2 все еще получает минусы, а сегодня покажу как проходит 95% ремонтов подсветки. Остальные 5% замена планок на новые.
С нами телевизор LG 42LA620V
Неисправность: при включение на долю секунды появляется изображение и потом темный экран.
Вскрываем пациента и видим по середине планок соединительный разъем. Как правило из-за хренового контакта в нем горят светодиоды на крайних планках.
Видим что одна половина горит, вторая молчит. Будем лечить травками и микстурами.
А именно заменим все светодиоды (50 шт на минуточку, цена одного при оптовой закупке +-20 р., можете прикинуть стоимость ремонта). И припаяем проводники к местам соединения планок.
Светодиоды будем паять на ентой приблуде:
Ну а контакт восстановим паяльничком с жалом ватт на 200 ))) (шутка для особо одаренных минусометов).
Светодиоды заменил, проверяем как горят
Подкидываем матрицу и смотрим на результат 5 часов возни с ентим ящиком
Ах ну да забыл сказать, что БП так же доработал понизив ток (а то набегут сейчас гуру ремонта и будут размахивать шашками какой я подонок и сжечь меня как ведьмака)
На этом все, до новых встреч.
P.S. начинающим ремонтникам и просто интересующимся шепну на ушко, где брал приблуду для пайки светиков, гуру ремонта сами найдут, они же знают все и все умеют.
Залита матрица LG 42LM620T
Здравствуйте Товарищи. И вот добрался я описать статью за 2018 год. С тех пор, с декабря того года, храню материалы. Пришёл ко мне телевизор на ремонт. Мол картинка поломалась у человека, подозрение на поломку внесённую его КОТЭ. Пришло устройство ко мне. И что я обнаружил. Верно. Там был кот.
Ну думаю, сейчас я возьму, отремонтирую цепи, от окислов и коррозии. И всё будет в порядке. Но по завершению ремонта (разъёма шлейфа, прогоревшего шлейфа)я был неприятно удивлён.
Картинка без цветов.
Дальше обнаружил остутсвующие т.е. заниженные напряжения
VCOML_FB = 1,5 (7,3)
VCOMR_FB = 1,5 (7,3)
на микросхеме TPS65198, пин 18 VCOM должно было быть 7,3в, собрал линейный стабилизатор на 7.3в. Т.К. товарищ не был готов ждать новой платы, или микросхемы (ЗОМБОЯЩИК НУЖНО СМОТРЕТЬ СЕГОДНЯ, ЗАВТРА БУДЕТ ПОЗДНО).
По завершению калибровки линейного стабилизатора, по отношению к нагрузке, я получил полноценную картинку. Линейный стабилизатор толком не грелся, так как в цепи ток, не превышал 70мА в час.
Итоги. Ремонт возможен всегда. Вопрос в актуальности. И идеях мастера. Может позже расскажу как боролся с RTC цепочкой, «Acer E5-571G (LA-B162P Rev:1.0) КЗ на D23 по +RTCVCC»
И причине выхода из строя данного узла в процессоре)
LG 42LB620V — меняем подсветку
Приветствую всех! Пришел ко мне на ремонт телевизор с проблемой: звук есть, картинки нет. Вот его модель и прочие опознавательные знаки.
Банальная проблема — банальная диагностика, светим фонариком в экран и еле видим картинку, стало быть пришла пора менять подсветку. Приступаем :
выкручиваем все видимые винты , снимаем пластиковый кожух , все платы динамики и отсоединяем шлейфы. На выходе у нас должно оставаться матрица в железном корпусе, без верхней облицовочной рамки. Переворачиваем и снимаем матрицу, тут немного остановлюсь. Матрицу следует снимать аккуратно, не затрагивая обратную часть пальцами и лучше это делать вдвоем. Вообще, по моему опыту — телики с диагональю более 32 дюймов лучше разбирать вдвоем , при снятии матрицы она уж очень прогибается и может запросто щёлкнуть , тогда можно телевизор выбросить. Ну а насчёт затрагивание пальцами обратной части — Вы рискуете погрузится в мир оттирки зеркальной поверхности, кстати, заодно не советую нависать над ней т к с головы рук или ещё чего то может упасть волосинка что тоже не есть хорошо, не зря китайцы телики собирают в своеобразном ОЗК)
Снятую матрицу лучше отнести в другую комнату и учесть доступ всех питомцев, лично у меня была споймана котейка в количестве 1 шт . Снимаем слой подсветки и также не смешивая слои кладём на матрицу тем самым устраняем попадание пыли и прочего, переходим к части с подсветкой , отщелкиваем пластиковые фиксаторы
Вот они , в моем случае они все потрескались и полопались от времени, с линзами та же история , увы
Линзы в моем случае, просто осыпались на поддон и если вглядываться то видно что оплавились, как раз где были сгоревшие диоды , далее расскажу как избежать этого впредь и почему так .
Снимаем рассеиватель
На данной модели всего 8 планок по 4 диода на каждой 4шт сторона А и 4шт сторона В которая подключается к питанию. А+В соединены последовательно сами же пары соединены паралельно. если всмотреться то на сгоревших диодах видно чёрное пятно , в моем же случае можно и не очень всматриваться, я не знаю что там за ужас произошел но вот .
Так с каждой планкой В стороны т е со стороны подключения питания , я так понял был скачок напряжения и они все сгорели. Хотел перепаять сами диоды как в предыдущем, моем посте, но глянув под микроскоп увидел сгоревшую дорожку под минусом и принял решение менять комплект подсветки полностью , это решит проблему с обугленными линзами, будет надёжнее, и картинка не будет с переливами. Оно кажется что пятнышко , а глобально, на самом телевизоре уже пятно/перелив и оно раздражает. Немного отступая скажу: диоды на этом телевизоре 6 вольтовые с большим плюсом и мелким минусом на 2 ватта , у меня в городе таких не нашлось, заказал, получил но дорожки на планках отгорели(потом уже заметил), оставил на будущее и заказал подсветку целиком. Приехала очень хорошо запакованная в толстенный тубус , внутри, в пенопласте, и линзы все очень хорошо приклеяны.
Приступаем к сборки
Зажимы что рассыпались я так и не нашел в продаже, пришлось вклеивать те что есть но получилось не плохо и все хорошо стало на место
Поставил матрицу с всем остальным и собрал в обратной последовательности , я изначально понимал что ремонт затянется из-за неизвестности состояния подсветки, по этому саму матрицу, слои подсветки вынес в другую комнату и сложил все воедино, болты на которых крепится системная плата , блок питания вкрутил на то место где они были но без плат, в таком случае проблемы правильной сборки исключаются.
ну и вуаля )
Лично мне кажется даже лучше чем было) вот прям разрешение теперь не 1920х1080 , а 1923х1083))) на пару пикселей но больше).
Теперь нюансы: отваливающиеся линзы и жёлтые планки это следствие нагрева диодов , дело в том, что с завода ток на них приходит максимальный и они не хило так нагреваются в процессе работы, соответственно держатели рассеивателя, линзы и сами планки начинают деформироваться. Что б этого избежать и продлить срок службы новой подсветки, следует понизить ток на блоке питания телевизора , на яркость и качество картинки не повлияет но диоды не будут перегружены. О том как понизить я писал в предыдущем посте , здесь останавливаться не буду.
Скажу лишь то, что тут ток также был понижен и я уверен что телевизор проработает ещё не один год). Всем хороших ремонтов , прям таких что было в кайф , делаешь и отдыхаешь) всем добра в общем))) Буду рад ответить на ваши вопросы и не судите строго за ошибки)
Philips 32PHT4201/12 не включается, нет подсветки Ч.2 нет подсветки
Это пост продолжение к первому https://pikabu.ru/story/philips_32pht420112_ne_vklyuchaetsya.
кратко напомню:, писал про то, как этот телевизор не хотел включатся и был без индикации.
После того как телевизор ожил и включился , начал проверять дальше, действительно звук есть но изображения нет, проверяем подсветку.
Светим фонариком в матрицу, если видим картинку меню, прочего (сколько не пытался сфоткать не получалось ооооочень тускло) значит — выгорела подсветка. Если совсем нет то это уже не мой случай , советовать что делать не буду.
***На всякий случай поясню , на Led телевизорах, подсветка устроена так , что если выгорает один диод она перестает светится полностью , т е соединение диодов последовательно.***
Перед разборкой и снятием матрицы замерил напряжение на выводе LED , тот что идёт на подстветку с блока питания. На нем было 15 вольт. Немного отступая скажу, если там нет напряжения , можете смело менять ШИМ pf7005, тоже часто летит на этой серии.
Утомлять самой разборкой не буду, если вы это читаете , уверен что с разборкой справитесь, скажу только: надо быть аккуратным с матрицей , снимать с пластиковой рамкой и обязательно отщелкнув все защёлки , так же советую брать её поперек а не по бокам — очень сильно гнется есть риск щёлкнуть ее посередине. Пальцами из под низу тоже луче не браться , потом будут бесконечные натирания
Итак . Добрались мы до тазика )
Имеем 3 ленты по 7 светодиодов голубого свечения (работают от 3 вольт) . По хорошему, будь у меня ЛБП или 20 вольтовый блочок можно было бы проверить каждую планку , но такого не имеется, замерял каждый каждый , оказалось выгорело по одной штуке на планке
Казалось бы что проще перепаять по одной штуке и собрать , все ремонт окончен . Не тут то было у меня в городе, не оказалось диодов нужного цвета , самые близкие такие:
Даже по фоткам видно что у них разный голубой свет , а это гарантированный засвет на рабочем телевизоре. Меняем 21 диод, долго но потом можно смотреть в телик и не мучаться
. Сам процесс прост и логичен. Из советов : немного грейте линзы перед снятием , лучше феном до 150 градусов, обратно ставить на B7000 или Loca смотря что под рукой , супер клей и техника не совместимы , а эти клеи не дают запаха, в процессе работы телевизора. Паять сами диоды к планки удобнее всего из под низу и при помощи паяльной пасты.
Вот она гирлянда , в целом 1 час работы , все линзы и главное диоды протерты. Дальше сборка в обратном порядке, рассеиватель:
Матрица + тестовый запуск
По окончании сборки дисплейной части не лишним будет, занизить ток на блоке питания телевизора. Дело в том что с завода они спецом его завышают и диоды со временем перегорают, этот момент не раз освещался в интернете но и я повторю).
Понижение тока делается так: на обратной стороне блока питания есть токозадающие резисторы, на фото они выделены , убираем два что понижает ток на примерно 30% и телевизор работает гораздо большее время , диоды не получают критичный для них ток и вообще все становится хорошо и непринужденно. Яркость и качество изображения при этом никак не страдает.
Итог: на телевизоре заменена подсветка и ШИМ питания, он не лежит в гараже , а висит у знакомых, в детской, недавно зашёл, а мелкий сидит мульты смотрит и ест помидоры) 🍅 мелочь , а приятно) всем добра)!
Замена подсветки в телевизоре Philips 32PHS4062/60
Всем привет!
В данном топике расскажу и покажу, как самостоятельно заменить подсветку в телевизоре Philips 32PHS4062/60.
Внимание! Если у Вас нет опыта в разборе тв или другой подобной техники — лучше отдайте мастерам! Иначе есть риск повредить матрицу. Либо действуйте предельно аккуратно! Ответственности за Ваши действия я не несу.
Ссылка на подсветку ВОТ
Как определить, что проблема в подсветке? Обычно это — есть звук, но нет изображения (оно просматривается если посветить на экран фонариком). Иногда появляются черные пятна в разных местах, на тв от LG иногда сильно падает яркость подсветки и т.д. Но чаще просто черных экран.
Телевизор производства середины 2018 года (отработал
3 года).
Разборку начинаем со снятия задней крышки. Как обычно.
Кладем на ровную поверхность экраном вниз и откручиваем все шурупы
Снимаем крышку. Кто-то год назад уже ремонтировал, судя по надписи. Ток занизили — это хорошо, но от поломки это не спасло.
Плата в большем разрешении
Отключаем все провода, снимаем все платы и динамики
По периметру откручиваем шурупы, которые удерживают рамку. Но дополнительно есть защелки
Переворачиваем телевизор (придерживая матрицу пальцами с 2-х сторон) и пластиковой карточкой отщелкиваем рамку
Теперь нужно снять матрицу. Я предпочитаю снимать вместе в рамкой. Отщелкиваем защелки по периметру, не забываем отклеить плату матрицы от корпуса телевизора. Аккуратнее со шлейфами на матрицу!
Переносим на свободное место (я это делаю держа рамку сверху снизу по середине)
Снимаем рассеивающие пленки
Планки прикручены к корпусу телевизора — откручиваем и меняем на новые
При установке заметил, что полярность не совпадает, но это «брак», не влияющий на работу.
Собираем все в обратной последовательности. При установке матрицы следим, что бы все углы были в своих местах, не лежали на пластике рамке. Иначе при повреждении придется идти в магазин за новым телевизором
Теперь необходимо занизить ток — это сделали до меня, показываю резистор, который нужно убрать. Он находится под разъемом подсветки, PR21
Менял подсветку в сентябре прошлого года, фото как показывал не сохранилось, но никаких засветов и прочего не наблюдалось.
Вот так меняется подсветка в данной модели телевизора. Меняйте подсветку полностью, не экономьте!
Спасибо за внимание!
Как снять заднюю крышку телевизора филипс
rylan, вскрыто — минут 10 потратил, по сравнению с предыдыдущим это быстро очень.
проблем в том что полностью крышку не могу снять.
на заднюю стенку выведено разъемом кнопки. их придется отключать..а как же мерить напряжения? винты все звездочкой, сборка не русская, и еще по бокам на заднюю крышку какие то типа подсветки? две еще платы и к ним разъем? как это отклчюить и можно ли отклчюить и тестировать?
с виду внутри ооочень много пыли, какой то типа сабвуфер , странные динамики, с виду все цело, как я понял тут преобразователь уже на платеразъем от него вижу, на плате подписаны токи и напряжения и назначения выводов — продуманая маркировка, осталось разобраьтся с крышкой.
Philips 32PFL3107 ремонт подсветки
Поступил в ремонт LCD LED телевизор Philips 32PFL3107h/60 с неисправностью темный экран, звук есть.
При включении видно что логотип немного просматривается. Вывод- неисправна подсветка, приступаем к разборке
Порядок разборки
Задняя крышка на данном телевизоре помимо винтов и саморезов, также имеет еще и защелки по свему периметру. На это стоит обратить внимание, так как есть риск «перестараться» с усилием.
Ну а том что разборку ЖК телевизоров нужно производить на ровной и мягкой поверхности, думаю, напоминать не надо…
Итак, снимаем заднюю крышку
К великому разочарованию LED драйвер в данной модели находится внутри поддона и проверить его работоспособность без разбора матрицы не предоставляется возможным, так что снимаем все навесные элементы (динамики, фотоприемник, клавиатуру).
Шаг второй- Для того чтобы вынуть матрицу из декоративной панели, необходимо открутить металлические скобки по периметру.
В общем, в конечном итоге, все должно выглядеть вот так:
Вынимаем матрицу (она у нас все еще в собранном виде) из декоративной панели
Сама матрица здесь зажата пластиковой рамкой, для того чтобы ее снять необходимо отжать защелки по всему периметру.
Кстати- тут может оказаться первый «капкан»- если телевизор был долгое время в эксплуатации, то вполне может так получиться, что между рамкою и самой матрицей может произойти скопление грязи, что приведет к прилипанию. Будьте внимательны — когда снимаете рамку обратите внимание чтобы она легко отделялась от стекла, и не тянула его за собой!
После того как мы сняли верхнюю рамку, отключаем шлейф от платы драйверов и саму плату вынимаем из посадочного места.
Будьте осторожны со шлейфом уходящим внутрь стекла!! Малейшее повреждение приведет к его непригодности!
Снимаем матрицу. Опять-же хотелось-бы напомнить о том что она может оказаться приклеенной, поэтому вынимать ее необходимо крайне аккуратно- желательно сначала убедиться в обратном и немного приподнять ее по всему периметру (ни в коем случае не используем при этом никаких металлических предметов типа ножа или отвертки- лучше всего это делать при помощи пластика или просто ногтем)
Удаляем светорассеивающие пленки, и вот, наконец, мы и добрались до светодиодов
В общем-то сама методика проверки и замены светодиодов большой сложности не представляет: в данной модели они 3-х Вольтовые, типоразмер 3528, мощность 1W, с широким анодом, загораются от прикосновения щупами мультиметра (мультик в режиме «прозвонки», придется немного подскоблить краску на токоведущих дорожках). Пайка производится при помощи фена, при температуре 280 градусов.
Хотелось-бы обратить внимание на еще один момент практически всех светодиодных Филипсов, причем независимо от размера экрана: планки на них соединяются при помощи небольшого пластикового переходничка и, как показала практика, очень уж они любят выгорать изнутри…
Так что лучше всего будет их припаять
Как понизить ток подсветки
Методика понижения тока подсветки- стандартная- необходимо «поколдовать» с токовыми датчиками. В данном случае удалил один из резисторов.
После того как неисправные светодиоды будут заменены, проверяем работоспособность всего телевизора, клеим светоотражающие «пуговицы» на место (лично я использую для этих целей автомобильный термостойкий герметик), и телевизор можно собирать. Сборка производится в обратном порядке, главное- немного выждать чтобы колпачки успели приклеиться…
Ну и напоследок: хотя мы и убрали ток подсветки механическим путем, все-же можно еще и в пользовательском меню малость перестраховаться и также убрать подсветку процентов на 50 (смотрим по картинке)
Правда в данном телевизоре попасть в этот режим довольно непросто (уж очень далеко его запрятали….)
Для этого на пульте нажимаем «домик», затем уходим во второе подменю (надо нажать на пульте стрелку вправо),
Появится окошко «установка».
Заходим в него и выбираем «настройки телевизора
Ну что тут можно сказать… На Филипах интерфейс всегда был каким-то «мутным»…
Ремонт телевизора PHILIPS 42PFL7606H
| Диагональ экрана: | 42″ (107 см) |
| Формат экрана: | 16:9 |
| Разрешение: | 1920×1080 |
| Частота обновления: | 400 Гц |
| Тип ЖК-панели: | OLED |
| LED подсветка: | есть, Edge LED |
| Smart: | есть. Поддержка Wi-Fi — опционально |
| Поддержка 3D: | есть, поляризационная технология |
| Поддержка HD: | 1080p Full HD |
| Яркость: | 450 кд/м2 |
| Контрастность динамическая: | 500000:1 |
| Время отклика пикселя: | 2 мс |
| Прогрессивная развёртка: | есть |
| Стандарты TV: | PAL, SECAM, NTSC |
| Цифровой тюнер: | DVB-T MPEG4, DVB-C |
| Телетекст: | с памятью на 1200 стр. |
| Форматы DTV: | 480i, 480p, 576i, 576p, 720p, 1080i, 1080p |
| Мультимедиа: | MP3, WMA, MPEG4, MKV, JPEG |
| Звук стерео: | есть |
| Мощность звука: | 24 Вт (2х12 Вт) |
| Акустика: | два динамика |
| Интерфейс: | аудио x2, компонентный, SCART, RGB, VGA, HDMI x4, USB x2, Ethernet (RJ-45) |
| Разъём наушников: | есть |
| Вес телевизора: | с подставкой: 15.8 кг без подставки: 13 кг |
| Размеры: | с подставкой 992x659x254 мм без подставки 992x602x38 мм |
PHILIPS LED
Model: 42PFL7606H/60
Chassis/Version: Q552.2E LA
Panel: LC420EUF (SD)(F2) code 385
LED backlight: 3660L-0374A 12 42 V6 Edge FHD-1 Rev1.0 R-Type / L-Type
T-CON: 6870C-0358A VER 1.0
LED driver (backlight): integrated into PSU
PWM LED driver: DDA009
Power Supply (PSU): DPS-139AP , DPS-186FP
PWM Power: NCP1608B (PFC), S101, DDA010 (=ICE2QR0665 Standby), 2QS02G
MainBoard: 313929714961
IC MainBoard: PNX85537, ST1S10PH ST1S10B (8) , TPA3123D2 , TPS53126PW
Тuner: TH2603
Control: IR: GWA7.820.697-1(V0.6)
Общие рекомендации по ремонту TV LCD LED
Ремонт телевизора PHILIPS 42PFL7606H/60 следует начинать с диагностики неисправности, которая предполагает внимательный осмотр внешних и внутренних элементов устройства. Часто бывает, что видимые повреждения элементов или соединений помогают определится с направлением поиска неисправности. Обуглившаяся краска на верхнем слое резисторов, вспухшие после кипения электролитические конденсаторы фильтров выпрямителей, потрескавшаяся пайка на выводах греющихся элементов или трансформаторов часто могут подсказать причины возникновения дефекта и возможные последствия.
При полном отсутствии каких-либо признаков работоспособности, когда PHILIPS 42PFL7606H не включается и ничего не сигнализирует контрольными лампочками на панели, есть вероятность неисправности модуля питания DPS-139AP , DPS-186FP телевизора. С такими же проявлениями может быть неисправен и стабилизатор питания процессора управления на материнской плате. В первую очередь необходимо заменить вспухшие конденсаторы фильтров выпрямителей, если они есть. Если в блоке питания оборван сетевой предохранитель, в большинстве случаев обнаруживается пробой силового ключа (ключей) , который может быть интегрирован с ШИМ-контроллером, либо может использоваться отдельный полевой транзистор. Так же следует проверить диоды выпрямительного моста и электролитический конденсатор фильтра сетевого выпрямителя.
Следует помнить, что в практике ремонта обычно силовые ключи в импульсных источниках питания (ИИП) не выходят из строя по причине своего плохого качества и, в таких случаях, необходимо искать причину, которая привела к сбою в работе и спровоцировала пробой ключа. Чаще всего виновниками аварии являются высохшие электролитические конденсаторы или оборванные резисторы в первичной цепи, либо может быть неисправной сама микросхема ШИМ-контроллера DDA010 (8). Необходимо так же проверить все полупроводниковые элементы схемы стабилизации в первичной и вторичной цепи.
Если при включении PHILIPS 42PFL7606H нет изображения, либо оно появится на секунду и пропадает, но звук есть, скорее всего неисправность в цепи светодиодов подсветки панели LC420EUF (SD)(F2) код 385, либо в преобразователе их питания. Необходимо проверить в общем блоке питания электролитические конденсаторы фильтра вторичных выпрямителей.
Для проверки исправности светодиодов и контактных соединений в цепи их питания необходима разборка панели.
Проверить линейки светодиодов на предмет обрыва без разборки панели невозможно мультиметром или тестером. Для этих целей необходимо открыть все последовательно соединённые PN-переходы и потребуется напряжение порядка десятков вольт, а в идеальном варианте — источник тока.
Материнская плата 313929714961 подлежит проверке в случае, если нет реакции на пульт и функциональные кнопки, индикатор дежурного режима моргает или горит постоянно. В таких случаях, если исправны преобразователи или стабилизаторы питания микросхем, возможно, необходимо обновление программного обеспечения.
При ремонте платы MB, необходимо проверить её компоненты ST1S10PH ST1S10B (8) , TPA3123D2 , TPS53126PW. Неисправные элементы следует заменить. Если установлены чипы BGA, их неисправность обычно локализуется с помощью прогрева. Если применяются чипы с технологией пайки BGA, проблема в её реализации обнаруживаются методом локального нагрева чипа.
Если нет приёма телевизионных каналов, но телевизор исправно работает от внешних устройств, в первую очередь необходимо проверить напряжение питания варикапов тюнера 33929714971, которое обычно находится в пределах 30-33V, а так же другие питающее напряжения на выводах тюнера.
Внимание пользователям! Самостоятельный ремонт телевизора PHILIPS 42PFL7606H без соответствующей квалификации и опыта может привести к его полной неремонтопригодности!
Скачать: Service manual and schematic diagram 42PFL7606H/60 Chassis Q552.2E LA (Сервис-мануал).
32PFL6606H/12, 32PFL6606H/60, 32PFL6606K/02, 32PFL6606M/08, 32PFL6626H/12, 32PFL6626K/02, 32PFL6626M/08, 32PFL6636H/12, 32PFL6636K/02, 32PFL6636M/08, 32PFL7406H/12, 32PFL7406K/02, 32PFL7406M/08, 32PFL7476H/12, 32PFL7476K/02, 32PFL7486H/12, 32PFL7486K/02, 32PFL7486M/08, 32PFL7496H/12, 32PFL7496K/02, 37PFL6606H/12, 37PFL6606H/60, 37PFL6606K/02, 37PFL6606M/08 , 40PFL6606H/12, 40PFL6606H/60, 40PFL6606K/02, 40PFL6606M/08, 40PFL6626H/12, 40PFL6626K/02, 40PFL6626M/08, 40PFL6636H/12, 40PFL6636K/02, 40PFL6636M/08, 42PFL7406H/12, 42PFL7406K/02, 42PFL7406M/08, 42PFL7456H/12, 42PFL7456K/02, 42PFL7456M/08 , 42PFL7486H/12, 42PFL7486K/02, 42PFL7486M/08, 42PFL7606H/12, 42PFL7606K/02, 42PFL7606M/08, 42PFL7666H/12, 42PFL7666K/02, 42PFL7676H/12, 42PFL7676K/02, 42PFL7696H/12, 42PFL7696M/08, 46PFL6606H/12, 46PFL6606H/60, 46PFL6606K/02, 46PFL6606M/08, 46PFL6626H/12, 46PFL6626K/02, 47PFL7606H/12, 47PFL7606K/02, 47PFL7606M/08, 47PFL7666H/12, 47PFL7666K/02, 47PFL7696H/1, 47PFL7696K/02, 47PFL7696M/08, 55PFL6606H/12, 55PFL6606H/60, 55PFL6606K/02, 55PFL6606M/08.
Ограничение тока драйвера. DPS-139AP, DDA009. Общая информация
Чтобы уменьшить ток подсветки в телевизорах с блоком питания DPS-139AP и микросхемой LED-драйвера DDA009, следует пропорционально увеличить общее сопротивление резисторов датчика тока R750, R751, соединённых параллельно, например увеличив номинал одного из них.
Дополнительно по ремонту MainBoard
Внешний вид MainBoard 313929714961 показан на рисунке ниже:
313929714961 может применяться в телевизорах:
PHILIPS 42PFL7606H/60 (Panel LC420EUF (SD)(F2) code 385), PHILIPS 47PFL7606H/60 (Panel LC470EUF (SD)(F2)).
Дополнительно по PSU
По условиям соответствия современным мировым стандартам для бытовых импульсных источников питания модуль DPS-139AP предусматривает использование узла коррекции коэффициента мощности (Power Factor Correction). Схема PFC представляет собой повышающий обратноходовый преобразователь на основе шим-регулятора NCP1608B. Реактивное сопротивление электролитического конденсатора сетевого фильтра на частоте 50-60 гц составляет обычно не более 20-30 ом и его заряд непосредственно от сети через открытые диоды мог бы достигать десятков ампер в импульсе, если не применять никакой фильтрации.
В результате работы преобразования PFC, повышенное напряжение на конденсаторе (около 380в) не может непосредственно открыть выпрямительные диоды, на аноде которых напряжение всегда будет несколько меньше (около 300в) и тогда его зарядный ток будет всегда ограничен элементами ШИМ-регулятора. В итоге огибающая высокочастотных импульсов потребляемого тока повторит форму и фазу входного синусоидального напряжения. Наличие повышенного напряжения (+380V) на сетевом конденсаторе указывает на исправность узла PFC.
Внешний вид блока питания
Основные особенности устройства PHILIPS 42PFL7606H:
Установлена матрица (LED-панель) LC420EUF (SD)(F2) code 385.
В управлении матрицей используется Тайминг-Контроллер (T-CON) 6870C-0358A.
Для питания светодиодов подсветки применён преобразователь, совмещённый с блоком питания, управляется ШИМ-контроллером DDA009.
Формирование необходимых питающих напряжений для всех узлов телевизора PHILIPS 42PFL7606H осуществляет модуль питания DPS-139AP, либо его аналоги c использованием микросхем NCP1608B (PFC), S101, DDA010 (=ICE2QR0665 Standby), 2QS02G.
MainBoard — основная плата (материнская плата) представляет собой модуль 313929714961, с применением микросхем PNX85537, ST1S10PH ST1S10B (8) , TPA3123D2 , TPS53126PW и других.
Тюнер TH2603 обеспечивает приём телевизионных программ и настройку на каналы.
Дополнительная техническая информация о панели:
Brand : LG Display
Model : LC420EUF-SDF2
Type : a-Si TFT-LCD, Panel
Diagonal size : 42 inch
Resolution : 1920×1080, FHD
Display Mode : S-IPS, Normally Black, Transmissive
Active Area : 930.24×523.26 mm
Surface : Antiglare (Haze 10%), Hard coating (2H)
Brightness : 400 cd/m²
Contrast Ratio : 1600:1
Display Colors : 16.7M/1.06B (8-bit / 8-bit + Dithering), CIE1931 72%
Response Time : 5.5(Typ.)(G to G); 6 (MPRT)
Frequency : 120Hz
Lamp Type : WLED Without Driver
Signal Interface : LVDS (4 ch, 8/10-bit), 92 pins
Voltage : 12.0V
Внимание мастерам!
Информация на этом сайте накапливается из записей ремонтников и участников форумов.
Будьте внимательны! Возможны опечатки или ошибки!
Ремонт телевизора Philips
Не всегда ремонт телевизора связан с длительным поиском неисправности изучением схем и перепрошивкой контроллера. Порой бывает достаточно вскрыть аппарат и внимательно изучить внешний вид деталей.
Как удалось отремонтировать телевизор своими руками
Телевизор достался как неисправный и должен был идти на детали. При включении телевизор часто моргал зеленым светодиодом. Неисправность в принципе показывала на проблемы с блоком питания. Итак как сделать ремонт.
1. Кладем телевизор на плоскую поверхность. Откручиваем четыре крепежных винта с тыльной стороны телевизора. Шлиц винтов звездочка. Смотри фото.
2. Откручиваем два винта крепления ноги телевизора.
3. Поднимаем тыльную крышку. Справа вверху находится плата блока питания.
4. Внимательно изучаем внешний вид конденсаторов. Верхние крышки с насечкой должны быть плоские. Если есть вздутие или даже вскрытие, то деталь следует заменить.
5. Покупаем, подбираем исправные электролитические конденсаторы. Для данного ремонта взяты конденсаторы с платы ЭЛТ монитора. Конденсаторы можно поставить и большего геометрического размера — запас по высоте 10-15 мм. Старайтесь ставить аналоги по емкости, рабочее напряжение можно использовать и более высокое. И не покупайте самые дешевые конденсаторы, конденсаторы с подозрительной маркировкой.
6. Откручиваем два винта крепления платы блока питания. Отсоединяем правый и верхний разъем. Доступ к деталям получен. Выпаиваем конденсаторы и устанавливаем новые.
7. Собираем телевизор. НЕ ЗАБУДЬТЕ присоединить разъемы. Включаем телевизор в сеть. В принципе при ремонте предполагалось — не заработает, то не детали :(. Но телевизор заработал. Светодиод зажегся зеленым и засветился экран. Повезло!
Вот так вот не поленившись удалось реанимировать и дать вторую жизнь LCD телевизору Philips! Порывшись на форумах это оказалось типовой неисправностью для телевизоров на шасси LC4.1E.
