Проверка светодиодов мультиметром.

Автор: Кулибин
Опубликовано 01.09.2010

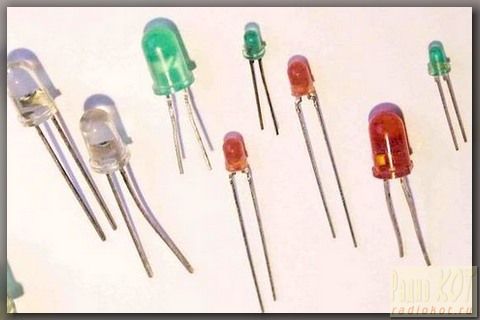

Сейчас стало много техники, где применяются светодиоды и область их применения очень широка: от простого фонарика до автомобиля и даже прожектора.

Из достоинств светодиодов отметим, что в светодиоде, в отличие от лампы накаливания или люминесцентной лампы, электрический ток преобразуется непосредственно в световое излучение практически без потерь, светодиод излучает в узкой части спектра и его цвет чист, а ультрафиолетовое и инфракрасное излучения, как правило, отсутствуют. Так-же он механически прочнее ламп и весьма надежен, его срок службы может быть в сотни раз больше, чем у лампочки накаливания. А одним из немногих его недостатков является цена. Но в ближайшие пару лет этот показатель будет снижен до приемлемых цен.

Всё чаще приходится нам сталкиваться с ремонтом всевозможных приборов на светодиодах. Вот тут и возникает проблема. Как проверить светодиод? Вопрос может показаться странным! Казалось бы, ответ очевиден: мультиметром.

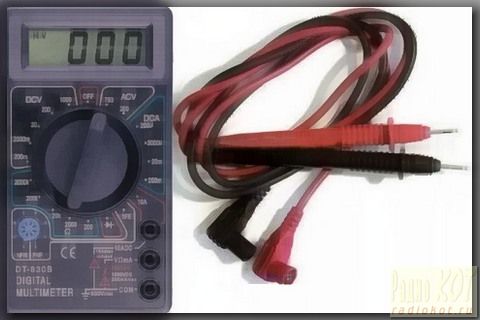

Те кто имеют обычный мультиметр знают, что им можно проверить любой диод, просто переведя переключатель диапазона на звуковой сигнал или просто на проверку диодов.

Но данное правило подходит для обычных диодов и очень маломощных красных и зеленых светодиодов (при проверке вы увидите их слабое свечение, если светодиод исправен).

Но такой вариант не подойдет для проверки белых, синих, а иногда и желтых светодиодов, так как их рабочее напряжение находится в пределах 3,3В.Конечно можно проверить светодиод с помощью двух последовательно включенных батареек на 1,5В, но это неоправданное усложнение. Сейчас речь идет именно о мультиметре. Практически у всех современных цифровых мультиметров есть режим измерения параметра транзисторов — hFE (h21Э). Для этого в мультиметре предусмотрена специальная колодка, куда подключаются маломощные транзисторы. Вот она то нам и нужна.

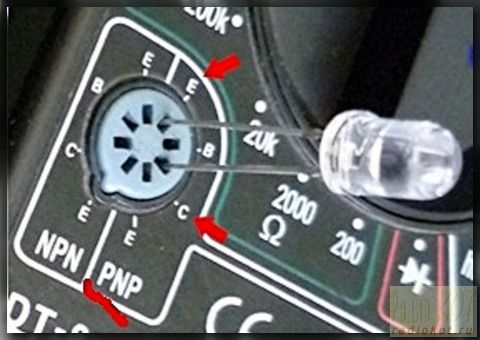

Если взять светодиод и его анодный вывод подключить к колодке PHP (транзисторы PHP структуры) — в разъём E (эмиттер), а вывод катода в разъём С (коллектор) той же PHP колодки, то если мультиметр включен — светодиод засветится.

Он будет светиться при любом положении переключателя режимов измерения и потухнет только тогда, когда мультиметр будет выключен. Данную особенность цифровых мультиметров и будем использовать при проверке светодиодов. Узнать какой из выводов у светодиода анод, а какой катод очень просто: анодный вывод более длинный, чем у катода.

После некоторых испытаний выяснился один недостаток. Чтобы проверить светодиод его приходилось выпаивать, что бывает не всегда оправдано. Было решено дополнить мультиметор модифицированными дополнительными щупами для проверки светодиодов сразу в плате.
Для изготовления этого приспособления нам понадобятся:
1 — Стандартные щупы мультиметра с обрезанными штекерами.
2 — Двусторонний текстолит.
3 — Две скрепки (в идеале еще бы хорошо иметь SMD светодиод, можно и обычный светодиод маленький как индикатор, но в наличии его не оказалось).
Из текстолита вырезаем маленький прямоугольник и припаиваем к нему с двух сторон скрепки, что бы получилась вилка, провода щупов и в идеале SMD светодиод как индикатор.(Можно припаять и обычный светодиод) Никаких дополнительных резисторов не надо.(на светодиоде при проверке будет около 2,8В но не более 3В) Вот что мы имеем в итоге:

Скрепки очень крепкие, хорошо пружинят и в итоге надежно стоят в колодке транзисторов мультиметра. Толщина текстолита как раз соответствует расстоянию между отверстий транзисторной колодки мультиметра. На фото видно, что выводы скрепок стоят не по середине. Это сделано специально, теперь текстолит еще будет выполнять роль стрелки при подсоединении вилки в разъем транзисторов, чтоб на щупах сохранялась правильная полярность.

Теперь мы можем проверять любые светодиоды, не выпаивая их из платы и не применяя дополнительных пробников или источников питания.
P/S. Было проверено немало светодиодов, ни один при проверке не сгорел.

Как определить напряжение светодиода мультиметром

В этой статье объясним подробно как определить напряжение светодиода мультиметром.

Все светодиоды имеют очень важную характеристику — рабочее напряжение (напряжение падения). Величина рабочего напряжения зависит от материалов из которых они сделаны. По рабочему напряжению все светодиоды можно разделить на 2 группы:

1. светодиоды с напряжением от 3 В до 3,8 В (синие, белые и некоторые виды сине-зеленые)
2. светодиоды с напряжением от1,8 В до 2,1 В (красные, желтые, оранжевые и большинство зеленых)

В связи с тем, что производители часто создают новые модели светодиодов, мы советуем сперва определить напряжение светодиодов, прежде чем использовать их в своих конструкциях.

Определить это напряжение очень легко. Для этого нам потребуется только источник питания с выходным напряжением от 9 до 16 В, мультиметр и резистор сопротивлением 1 кОм (1000 Ом). Это значение сопротивления гарантирует оптимальный ток для нашего светодиода, не слишком высокий и не слишком низкий.

Ниже приводим действия, необходимые для измерения рабочего напряжения светодиода.

ШАГ 1: Определение полярности выводов нашего светодиода.

Чтобы определить полярность нашего светодиода, в его корпусе есть два элемента, которые мы можем оценить.

Первый — длина выводов. Как вы можете видеть на рисунке, самая короткий вывод – это минусовой вывод.

Второй — элемент находится по окружности светодиода. На корпусе есть скос – это минусовой вывод.

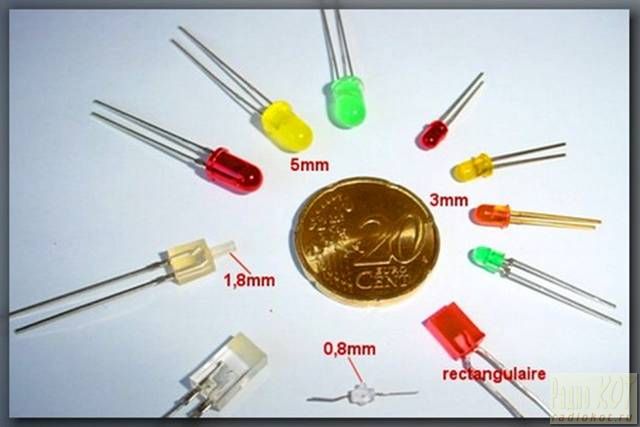

Описанный метод определения работает в отношении всех 3 мм и 5 мм светодиодов.

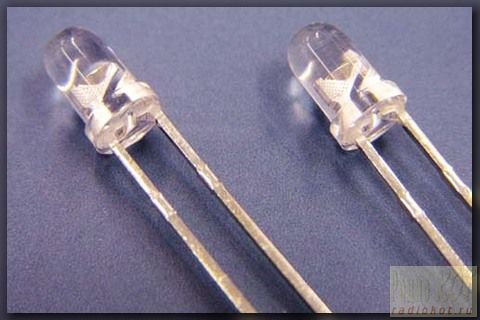

Можно использовать еще и третий метод, состоящий в том, чтобы заглянуть внутрь светодиода, треугольный вымпелобразный сегмент является отрицательным выводом, а другой, без особой формы, является положительным. Конечно же, этот метод небезопасен, поскольку есть несколько типов светодиодов, где расположение противоположное.

ШАГ 2: Подключаем наш светодиод

После того как мы определили полярность нашего светодиода, мы подключаем один из выводов резистора 1 кОм (1000 Ом) последовательно с положительным выводом светодиода, как показано на рисунке.

Затем мы соединяем другой вывод резистора с плюсом источника питания. Наконец, мы подключаем свободный вывод светодиода к минусу источника питания. Светодиод должен загореться.

ШАГ 3: Подготавливаем наш мультиметр

Теперь мы готовим наш мультиметр для проведения измерения. Переместите селектор тестера в положение измерения постоянного напряжения со шкалой до 20 В. Если наш мультиметр не имеет этой шкалы напряжения, то мы можем выбрать 30 В или 50 В.

Подключаем отрицательный щуп (черный) к входу, который имеет обозначение «COM», в то время как положительный (красный) подключаем к входу V-mA-ῼ. На дисплее вы должны увидеть значение «0.00»

ШАГ 4: Определение напряжения светодиода

Прикладываем положительный щуп (красный) к положительному выводу светодиода, в то время как отрицательный (черный) щуп мультиметра прикладываем с отрицательному выводу. На дисплее мультиметра мы должны увидеть рабочее напряжение светодиода.

Мы можем записать это значение, так как оно будет полезно для вычисления значения сопротивления светодиода. Для расчета сопротивления светодиодов используйте онлайн калькулятор.

Как проверить светодиод мультиметром не выпаивая

Неисправности

Светодиодные лампы надежны и экономичны в применении, поэтому часто встречаются в современных осветительных устройствах. Когда происходят нарушения в работе приборов, для диагностики работоспособности led элементов используют тестер. Перед тем, как проверить светодиод, стоит разобраться с распространенными причинами повреждений и выбрать подходящий способ проверки.

Причины неисправности led

Распространенные факторы приводящие к повреждению:

• перегрев обмоточных узлов (плохой теплообмен вызывает быстрый износ кристалла);
• падение напряжения в сети;
• электростатический разряд или некорректное включение при настройке схемы;
• повреждения электропроводки;
• резкие колебания силы тока из-за некачественных контактов на клеммах;

Перед монтированием на печатную плату светодиод стоит проверить дополнительно тестером, т.к. иногда конструкции выходят из строя из-за низкого качеств лампочки.

Для тестирования исправности светодиодных конструкций радиолюбители пользуются разными способами. Часто сгоревшие фрагменты заметны сразу: на поврежденных деталях появляются темные пятна, точки. Если не получается визуально определить неисправный элемент, проверяют мультиметром или альтернативными методами.

Проверка светодиода мультиметром

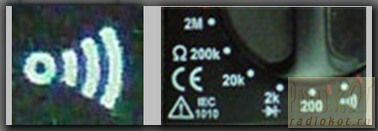

Чтобы проверить светодиод, часто пользуются мультиметром. Тумблер устанавливают на режим прозвонки. Щупы присоединяют к выводам, следя за информацией на экране. При проведении проверки светодиода обязательно соблюдают полярность. К минусовому выводу (катоду) присоединяют черный щуп, а к плюсовому (аноду) – красный щуп тестера.

Исправный элемент будет светиться. Если перепутать положение анода и катода, на табло появится цифра 1. Таким способом удобно проверять маломощные led-диоды (0,5 Ватт).

Если на панели тестера есть разъем для проверки npn и pnp транзисторов, исправность светодиода прозванивают без щупов, переустановив тумблер в положение «HFE». При такой проверке неважно, какой режим установлен на тестере, главное – выбрать необходимые гнезда:

• если диод проверять прозвонкой в гнездах обозначенных «pnp», в гнездо «C» (коллектор) помещают катод, а в гнездо «E» (эмиттер) – анод;
• для прозвонки в отверстиях с надписью «npn» полярность изменяют: в отверстие «C» вставляют анод, в «E» — катод.

Тестером проверяют светодиоды, контакты которых зачищены от припоя. Если на приборе режим прозвонки отсутствует, переключатель устанавливают на 1 Ом. Исправный led-диод будет сиять.

Тестирование led без выпаивания

Стандартные щупы прибора больше разъема для транзисторов. Для проверки светодиода мультиметром не выпаивая необходимо подготовить жало. Самый простой способ — это приобрести готовый переходник, например на алиэкспресс. Но если времени ждать нет и руки растут из нужного места можно сделать переходники, припаяв к щупам отдельные жилы провода или фрагменты швейных иголок (канцелярских скрепок).

Затем, не выпаивая led диода из схемы, щупами касаются его ножек. Проводят последовательную проверку работоспособности каждого элемента. Чтобы светодиод прозвонить с помощью мультиметра, определяют, где расположены полюса. На схемах катод обозначают вертикальной полосой, анод – треугольником; параллельные стрелки изображают свет, излучаемый элементом.

Иногда элементы, соединенные в цепь, дают погрешность, из-за чего изучить светодиод без выпаивания не всегда получается. Поэтому для проверки диоды приходится выпаивать.

Проверка led в фонариках

Диагностика исправности бытового фонарика – наглядный образец проверки светодиодов без выпаивания элементов. Чтобы узнать, работоспособны ли led, выполняют действия:

1. снимают стекло;
2. если короткие проводники рассматривать трудно, устройство со светодиодами выпаивают;
3. соблюдая полярность, соединяют щупы с контактами светодиода (припой не удаляют);
4. тумблер находится в режиме прозвонки (на контакты подают напряжение от 3 – 4 В).

После того, как прозвонили светодиод мультиметром, смотрят, изменились ли яркость свечения и показатели на дисплее. Если полярность выбрана неверно, на дисплее будет цифра 1, обозначающая бесконечно высокое сопротивление. Исправный led в результате прозвонки начинает светиться.

Тестирование светодиодной ленты

Лента – популярный светодиодный источник света. Конструкция проста: led диоды, по 3 штуки, последовательно соединены и прикреплены к гибкой основе (проводнику электроэнергии). Конструкцию ограничивает резистор. Устройство связано с блоком питания.

При необходимости ленту разрезают через каждые 50 мм (на основе указан значок «ножницы»). Иногда изделие перестает действовать раньше времени, заявленного изготовителями. Работоспособность светодиодной конструкции зависит от состояния элементов или блока питания.

Исправное устройство, соединенное с источником питания, равномерно и ярко излучает свет. Иначе требуется прозвонить провода, питающие ленту. Во время сборки схемы возможен обрыв проводов. Отсутствие локальных обрывов указывает, что требуется провести проверку светодиодов.

Тестирование светоизлучающих элементов в ленте с помощью мультиметра

Когда выходит из строя один компонент led подсветки, нарушается последовательность подключения. Обрыв связи приводит к неисправности ленты. Часто такая ситуация наблюдается на елочных гирляндах: система перестает работать из-за перегорания одной лампочки.

Для проверки светодиода применяют мультиметр, имеющий функцию «проверка диодов». Рабочий ток указан на корпусе диода. Падение напряжения легко определяется по цвету led:

• красный – в пределах 1,5 – 2 В;
• желтые (оранжевые) – 1,8 – 2,2 В;
• зеленые – 1,9 – 4 В;
• белые (синие) – 3 – 3,5 В;
• синие, зеленые, белые – 3 – 3,6 В.

Процедуру проводят, соблюдая полярность. Провода прибора соединяют с проверяемым компонентом. При корректном подключении на экране отобразится падение напряжения, рабочий led загорится. При обратной полярности на дисплее появляется цифра 1. Если не функционирует фрагмент ленты, состоящий из трех светоизлучающих элементов, осматривают каждый по отдельности. При необходимости группу удаляют по знаку «ножницы» на основании ленты. Удаление не влияет на работу системы.

Как протестировать светодиодную лампочку

Чтобы определить работоспособность светодиодной лампы, снимают рассеиватель, используя пластиковую карточку (медиатор). Обычно эта часть приклеена к плате с led диодами. Если с первого раза разъединить фрагменты лампочки не получится, место соединения прогревают феном.

Сняв рассеиватель, исправность светодиода проверяют мультиметром, выбрав режим диодной прозвонки. Не выпаивая элементов, проводят проверку низковольтных светодиодов, содержащих один кристалл (напряжение 1,8 – 3,5 В).

Проверка исправности инфракрасного диода

Пульт дистанционного управления помогает устанавливать параметры и выбирать режим работы современных бытовых приборов. Неисправность устройства доставляет неудобства. Если с помощью замены батарейки и очищения клавиатуры не удалось исправить неполадку, диагностируют работоспособность инфракрасного диода, используя следующие приемы:

1. прозванивают мультиметром. Выходы ИК диода, соблюдая полярность, вставляют в гнезда прибора. Сверху располагают включенную камеру телефона. Глаз человека, в отличие от камеры, не воспринимает инфракрасное излучение. При нажатии кнопки пульта сияние исправного ИК диода будет заметно на дисплее гаджета: там появится расплывчатое горящее пятно.
2. Параллельно инфракрасному подпаивают красный led, сияние которого подтвердит исправность ИК диода.

Альтернативные методы проверки

Иногда для диагностики светодиодной лампы применяют альтернативные методы проверки:

1. Если тестером нет возможности проверить светодиод, а работоспособность необходимо определить, не выпаивая, тестер заменяют пальчиковыми батарейками. Для подсоединения к выходам батарейки используют зажимы – «крокодильчики», а не переходники.
2. Элементы, содержащие 2 и более кристалла, соединенных последовательно (рабочее напряжение от 3 В), а также лампу из мощного прожектора (от 10 Вт) проверяют с помощью 9-вольтной батарейки Крона. При корректно выбранной полярности пробитый led от скользящего быстрого прикосновения не загорается.
3. Чтобы проверить исправность мощных (от 3 Вт) элементов, применяют блок питания. Устанавливают напряжение 3 В. Щуп красного цвета подключают к аноду светодиода; синего цвета – к катоду.
4. Батарейками на 9 и 4,5 В вместе с балластным сопротивлением, снижающим напряжение до незначительного значения, проверяют светодиодные лампы в люстрах и настольных светильниках. На предмет подают 4,5 В (150 – 200 Ом), на Крону – 750 Ом.
5. Иногда для тестирования светоизлучающих диодов с рабочим напряжением до 5 В используются зарядные устройства от смартфона: удаляются штекеры; зачищаются провода. Провод черного цвета соединяют с катодом, красный – с анодом. Исправный элемент при достаточном напряжении загорается.

Светодиоды функционируют от источников питания и начинают излучать свет, когда возникает положительное напряжение между анодом и катодом. Неисправность светодиодной лампы определяют разными методами. Инструментальная диагностика надежна и удобна для проверки led любых видов. Умение проверять диоды сокращает время ремонта и экономит средства.

Проверка светодиода тестером

Как проверить светодиод? Обычно, тестирование этой радиодетали не имеет особых сложностей и может легко проведено в домашних условиях подручными измерительными приборами. Для питания этих радиодеталей необходимо маленькое напряжение, около 1,5 В. Некоторым моделям в зависимости от мощности и спектра эта величина может отличаться, но не на много. Основная сложность в том, чтобы проверить светодиод состоит в необходимости его выпаивания, что не всегда возможно из-за плотной компоновки схемы. Такая процедура может повредить соседние радиодетали.

Для этого можно сделать специальное устройство, например, щуп, который идет в комплектации с мультиметром для этих целей подходит плохо. В статье будут описаны все возможности определения работоспособности светодиода. Также в статье есть полезные видео ролики и дополнительный материал по этой теме.

Проверка светодиодов тестером.

Электрические параметры светодиодов

Первым делом заметим, что светодиод характеризуется тремя электрическими параметрами (световые характеристики мы рассматривать не будем):

• падение напряжения, измеряемое в вольтах. Когда говорят 2-х вольтный или 3-х вольтный светодиод, то это имеется в виду данный параметр;
• номинальный ток. Часто его значение приводится в справочниках в миллиамперах. 1 мА = 0,001 А;
• мощность рассеяния – это мощность, которую способен рассеять (выделить в окружающую среду) полупроводниковый прибор не перегреваясь. Измеряется в ваттах. Значение данного параметра с высокой точностью можно определить самостоятельно, умножив ток на напряжение.

В большинстве случае достаточно знать два первых параметра, а то и вовсе только номинальный ток. Условно я выделил два основных способа, с помощью которых можно с высокой долей вероятности узнать или определить указанные параметры. Первый способ – информационный. Это наиболее быстрый и простой способ. Одна он не всегда дает положительный результат. Второй способ, нам – электронщикам, более интересный. Я назвал его «электрический», так как ток и напряжение будут определяться с помощью мультиметра (тестера). Рассмотрим подробно оба варианта.

Как определить параметры светодиода по внешнему виду?

Самый легкий путь – это узнать характеристики светодиода по его внешнему виду. Для этого достаточно набрать в строке поисковой системы такую фразу: «купить светодиод». Далее из предоставленного списка следует выбрать наиболее крупный интернет магазин и найти соответствующий раздел каталога. После чего внимательно просмотреть все имеющиеся позиции и если вам улыбнется удача, то вы найдете то, что ищете. Как правило, в серьёзных интернет-магазинах, где продаются радиоэлектронные элементы, на каждую позицию имеется соответствующая документация, даташит или приводятся основные характеристики. Сопоставив по внешнему виду имеющийся светодиод с тем, что в каталоге, можно таким образом узнать его характеристики.

[stextbox подходом пользуются более опытные электронщики. Однако в нем нет ничего сложного. Преимущественное большинство светодиодов разделяется на индикаторные и общего назначения. Индикаторные, как правило, менее ярко светят, чем остальные. Это и понятно, ведь для индикации очень яркий свет не нужен. Индикаторные светодиоды применяются для сигнализации работы различных электронных устройств. Например, при включении в розетку, они показывают, что устройство находится под напряжением. Они встречаются в чайниках, ноутбуках, выключателях, зарядных устройствах, компьютерах и т.п. Электрические параметры их вне зависимости от внешнего вида следующие: ток – 20 мА = 0,02 А; напряжение в среднем 2 В (от 1,8 В до 2,3 В).[/stextbox]

Способ 1

Небольшой фрагмент текстолита, буквально кусочек, но обязательно с двухсторонним фольгированием. На каждую необходимо наложить «пятно» припоя, чтобы в дальнейшем можно было легко зафиксировать провода и выводы приспособления для проверки светодиода. Щупы от мультиметра, с которых следует срезать (или отпаять, а потом все восстановить) штеккера. Свободные концы нужно зачистить и залудить, то есть подготовить к пайке. Скрепки – 2 штуки. Им придается форма, хорошо видимая на рисунке внизу. Это будут выводы приспособления (аналог штеккеров), которые присоединяются к мультиметру. Хотя это и не единственный вариант. Вместо скрепок можно использовать гибкую стальную проволоку, отрезав пару кусочков нужной длины.

Светодиоды.

Главное – чтобы эти выводы слегка амортизировали, тогда их будет намного проще подключить к гнезду мультиметра. Паяльная кислота. Использовать традиционный сосновый флюс – дело бесперспективное. Скрепки изготовлены из стали, потому обычная методика для их надежной фиксации на текстолите малопригодна. Паяльник. Мощность – не менее 65 Вт. Пытаться закрепить на плате скрепку монтажным инструментом (на 24, 36 Вт) – пустая трата времени. Понадобится уложить расплав относительно толстым слоем, и маломощный (миниатюрный) паяльник в этом случае бесполезен. Мультиметр. Эти бытовые приборы выпускаются в нескольких модификациях. Их основное отличие – в функционале, то есть возможностях измерений тех или иных параметров цепи и деталей.

Понадобится мультиметр, которым можно тестировать транзисторы. В принципе все, что нужно для того, чтобы сделать простейшее приспособление для проверки светодиода мультиметром, под рукой всегда есть. В итоге должно получиться примерно так. Чтобы не путаться с полярностью присоединения щупов к светодиоду, выводы приспособления стоит несколько сместить от осевой линии. Тогда несложно запомнить, где условные «+» и «–». Проверка светодиода Нужно воткнуть «контакты» приспособления в вилку для тестирования Тр (анодный вывод – на разъем Е, катодный – на С), поставить переключатель мультиметра в позицию «Измерение транзисторов» (hFE) и приложить щупы к плате, в точках, где впаяны ножки п/п прибора (с лицевой или обратной стороны, как удобнее). Если он исправен и полярность соблюдена (плюс – к аноду), то начнет светиться.

Способ 2

Он значительно проще, и если позволяет компоновка схемы, а до ножек можно дотянуться, то проверка светодиода производится с помощью щупов любого мультиметра так же, как и для тестирования сопротивления. Подробно об этом рассказывается здесь. Вот и все, ничего сложного. Данная технология опробована многократно, причем ни один светодиод из строя в процессе такого тестирования не вышел.

Как определить параметры светодиода мультиметром?

Теперь, когда мы знаем, что номинальный ток многих светодиодов 20 мА, то достаточно просто определить их напряжение опытным путем. Для этого нам понадобится блок питания с регулировкой напряжения и мультиметр. Соединяем последовательно блок питания со светодиодом и мультиметром, предварительно установленным в режим измерения тока. Блок питания изначально должен быть установлен на минимальное значение. Далее, изменяя величину подводимого к светодиоду напряжения, устанавливаем по показанию мультиметра ток 20 мА. После этого фиксируем значение величины подводимого напряжения либо по штатному вольтметру блока питания либо с помощью мультиметра, установленного в режим измерения напряжения.

Для страховки светодиода лучше последовательно к нему подсоединить резистор ом на 300. Но в этому случае напряжение необходимо фиксировать непосредственно на нем. Поскольку не у всех есть блок питания с регулировкой напряжения, то можно определять параметры и исправность маломощных светодиодов с помощью следующих элементов:

1. Крона (батарейка на 9 В).
2. Резистор ом на 200.
3. Переменный резистор, он же потенциометр на 1 кОм.
4. Мультиметр.

Испытуемый светодиод соединяем последовательно с постоянным резисторов, потом с переменным, далее с кроной и щупами мультиметра, установленного в режим измерения постоянного тока. Очередность соединения всех элементов не имеет никакого значения, поскольку цепь последовательная, а это значит, что через все компоненты протекает один и тот же ток. Изначально переменным резистором следует установить минимальное напряжение, а потом постепенно увеличивать до тех пор, пока ток не достигнет 20 мА. После этого выполняется измерение напряжения.

Мультитестер для проверки светодиода

С помощью рассмотренного способа не получится определить параметры мощного светодиода вследствие протекания значительного тока через резисторы. В результате чего последние могут перегреться. Однако определить исправность его вполне возможно.

Тестирование светодиодов в режиме прозвонки

Мультиметр представляет собой универсальный измеритель, который позволяет проверить исправность практически любого электрического устройства или элемента. Чтобы проверить с помощью тестера светоизлучающий диод, необходимо, чтобы прибор мог переключаться в режим проверки диодов, который чаще всего называют прозвонкой.

Проверка исправности светодиода мультиметром производится в следующем порядке:

• Установить переключатель тестера в режим проверки диодов.
• Подключить щупы мультиметра к контактам проверяемого элемента.
• При подключении LED следует учитывать полярность его выводов (черный щуп измерительного прибора подключается к катоду, а красный – к аноду). Впрочем, если точное расположение полюсов неизвестно, то ничего страшного в неправильном подсоединении нет, и светодиод в этом случае из строя не выйдет.

Если щупы подключены к контактам неправильно, то начальные показания на табло тестера не изменятся. Если полярность не перепутана, рабочий диод начнет светиться.

• Ток прозвонки имеет небольшое значение, и его недостаточно для того, чтобы светодиод работал в полную силу. Поэтому увидеть свечение элемента можно, слегка затемнив помещение.
• Если возможности приглушить освещение нет, нужно посмотреть на показания мультиметра. При проверке рабочего диода значения на табло прибора будут отличаться от единицы.

Наглядно проверка светодиодов на видео:

С помощью этого метода можно проверить на работоспособность даже мощный диод. Минус такого способа заключается в том, что провести диагностику элементов, не выпаивая их из схемы, не получится. Чтобы протестировать LED в схеме, к щупам необходимо подсоединить переходники. Иногда исправность детали проверяется путем измерения сопротивления, но этот способ не получил широкого распространения, поскольку чтобы воспользоваться им, нужно знать технические параметры диода.

Проверка светодиодов без выпаивания

Для подсоединения щупов измерительного прибора к колодке PNP к ним следует припаять маленькие металлические наконечники, для чего можно использовать простые канцелярские скрепки. Чтобы надежнее изолировать кабели с припаянными наконечниками, следует вставить между ними прокладку из текстолита и обмотать конструкцию изолентой. Путем этих несложных манипуляций мы получим надежный и одновременно простой переходник, с помощью которого сможем подсоединить щупы мультиметра к контактам светоизлучающего диода. Затем щупы подключаются к контактам LED-элемента, при этом выпаивать последний из общей схемы не требуется. Дальнейшая проверка производится в том же порядке, который описан выше. Приведем наглядный пример проверки исправности светодиода без выпаивания его из схемы.

Ремонт светодиодной ленты.

Проверка светоизлучающих диодов в фонариках

При тестировании элементов светодиодных фонариков прибор нужно разобрать и достать из него плату со смонтированными LED. Затем наконечники, припаянные к щупам мультиметра, подключаются с соблюдением полярности к ножкам светодиода прямо на плате. Переключатель тестера устанавливается в режим прозвонки, после чего можно определить, исправен ли элемент, по отразившимся показаниям на табло и по наличию (или отсутствию) свечения.

[stextbox светодиодов без выпаивания удобна и тем, что позволяет определить неисправность путем замера величины сопротивления в схеме. Так, при параллельном подключении LED приближающееся к нулю сопротивление говорит о неисправности как минимум одного из элементов. Получив такие результаты, нужно проверить каждый светодиод по отдельности вышеизложенными способами.[/stextbox]

Заключение

Более подробно о методах проверки светодиодов можно узнать из статьи Изменение характеристик светодиодов. Если у вас остались вопросы, можно задать их в комментариях на сайте. Также в нашей группе ВК можно задавать вопросы и получать на них подробные ответы от профессионалов.
