Какие требования предъявляются к электромагнитным реле

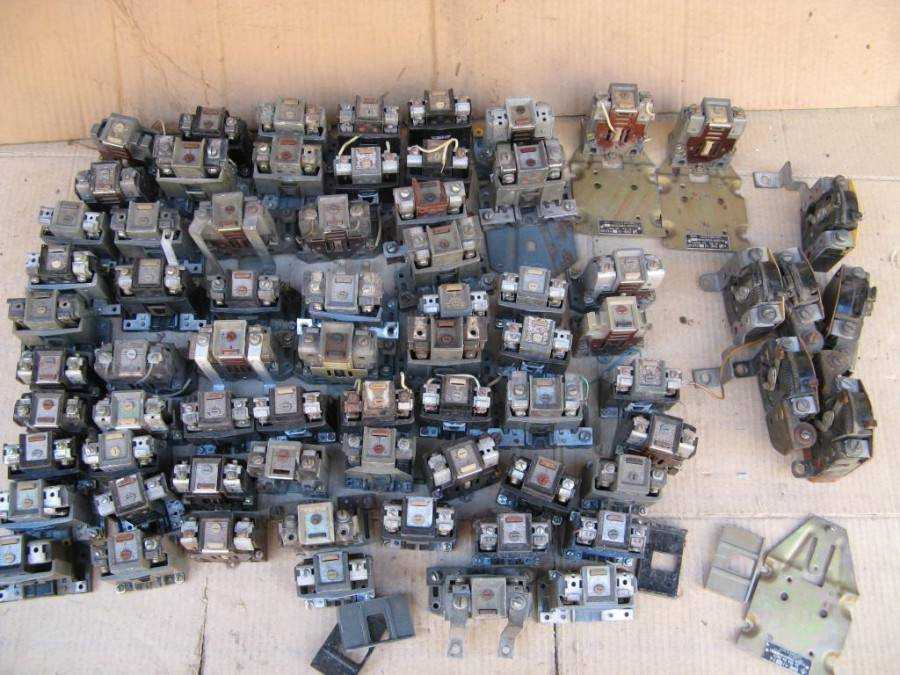

Что такое электромагнитное реле

Электромагнитное реле (ЭМР) представляет собой электромеханическое устройство, реагирующее на изменение параметра системы размыканием или замыканием контактов, основной задачей которого является выполнение коммутационных операций в электрических цепях. Срабатывание может выполняться под влиянием таких факторов как электрический ток, давление или уровень жидкости, световая энергия.

Основные сферы применения в системах автоматики

В большинстве случаев ЭМР применяют для переключений нагрузок при коммутационном токе 10–16 А в сетях переменного (220 В) или постоянного (5–24 В) тока. Такие технические характеристики позволяют использовать реле для защиты таких электроустановок как маломощные двигатели, нагреватели, электромагниты, другие потребители мощностью до 4 кВт. Кроме того, реле применяют для управления цепями

• КИПиА;
• систем сигнализации;
• промышленной автоматики;
• систем удалённого регулирования.

Особенно эффективны ЭМР при работе с низковольтными индуктивными нагрузками с малой постоянной времени (до 10 мс). При этом токовые перегрузки при пуске невелики, а при отключении оборудования не происходят скачки напряжения. Способность устройства коммутировать сложные нагрузки обеспечивается их комплектацией контактными группами, рассчитанными на соответствующие токи.

Преимущества и недостатки использования ЭМР

Основными аргументами в пользу использования в схеме управления электрическими цепями электромагнитного реле становится:

• стойкость к воздействию на сети импульсных перенапряжений;
• способность электроизоляции выдерживать до 5 кВ между контактами и управляющей катушкой;
• незначительное падение напряжения на контактах в замкнутом состоянии;
• возможность коммутации нагрузок до 4 кВт при размере менее 10 см³;
• низкие показатели тепловыделения;
• наличие гальванической развязки между контактной группой и цепями управления;
• сравнительно доступная стоимость.

Среди «минусов» такого технического решения стоит выделить ограниченный механический ресурс оборудования, высокое потребление тока, создание помех в момент срабатывания.

Устройство и принцип работы

Основу конструкции ЭМР составляет сердечник из немагнитного сплава с электрической катушкой, выполненной из медной проволоки, покрытой диэлектриком (лаком, синтетической или тканевой изоляцией). При подаче напряжения на вход происходит втягивание подвижного элемента, за счёт чего контакты движутся.

Также конструкцией предусмотрено наличие нескольких функциональных блоков:

• промежуточные элементы, которые обеспечивают срабатывание исполнительного механизма;
• управляющие компоненты, преобразующие электрическую энергию на входе в магнитное поле);
• исполнительные устройства (контакты), воздействующие непосредственно на цепи управления.

Выпускаются ЭМР с нормально замкнутыми, разомкнутыми контактами, аппараты смешанного исполнения.

Принцип действия электромагнитного реле основан на работе магнитного поля, силовые линии которого пронизывают сердечник при подаче на катушку электрического тока. В результате к сердечнику притягивается якорь, обладающий магнитными свойствами. В результате контактная группа размыкается или замыкается. При падении напряжения возвратная пружина возвращает подвижный элемент в исходное состояние.

Особенность конструкции промежуточных ЭМР заключается в наличии в составе устройства полупроводниковой приставки времени. Управление ею обеспечивается путём поворота резистора. Для уменьшения инерционных показателей аппарат может комплектоваться шихтованным сердечником.

Основные виды ЭМР

Реле ЭМР принято классифицировать по нескольким параметрам. Исходя из особенностей конструкции, разделяют контактные и бесконтактные устройства. В первом случае речь идёт об устройствах, которые при срабатывании воздействуют контактной группой на силовую цепь, обеспечивая соединение или разрыв в ней. Во втором — аналогичный результат достигается изменением одного из параметров (напряжения, силы тока, ёмкости, сопротивления).

В зависимости от способа присоединения оборудование разделяют на следующие виды.

• Первичное (устройство подключается непосредственно в цепи управления).
• Вторичное, предусматривающее необходимость присоединения к сети через измерительный трансформатор тока.
• Промежуточное, работающее от исполнительных органов других релейных устройств. Такой принцип действия позволяет обеспечить размножение сигнала или его усиление.

В зависимости от вида напряжения на входе выпускаются устройства постоянного и переменного тока. Первый вариант в свою очередь можно разделить на поляризованные и нейтральные. Его ключевое отличие заключается в чувствительности устройства к полярности источника питания (в зависимости от этого якорь меняет направление движения якоря).

Среди недостатков оборудования постоянного тока выделяют сравнительно высокую стоимость и необходимость использования в комплексе с блоком питания. Подобных проблем при эксплуатации ЭМР переменного тока не возникает, но их существенным «минусом» станет вибрация во время работы и пониженная чувствительность.

Реле тока

Реле тока предназначено для контроля этого параметра в цепях электропотребителей. Возможно подключение устройства к силовым цепям или с использованием измерительного трансформатора. Передача данных в другие цепи выполняется путём подключения сопротивления.

Основным конструктивным отличием токового реле является конструкция катушки. Для неё используется толстый проводник, который обладает малым сопротивлением и наматывается на сердечник небольшим количеством витков. Для контроля заданных параметров предусмотрена автоматизированная система включения/отключения.

Реле времени

В большинстве случаев реле времени устанавливают при необходимости формирования каскадов пуска при подключении оборудования высокой мощности. Такой подход позволяет избежать резких скачков нагрузки в момент включения техники, превышающих допустимые значения. Задержка по времени обеспечивается за счёт дополнительного короткозамкнутого контура, роль которого выполняет надетая на сердечник медная гильза.

Принцип работы реле времени основан на «гашении» напряжённости электромагнитного поля за счёт наличия противоположно направленного тока. В итоге формируется задержка, величина которой может составлять 0.07–0.15 с. Регулировка выполняется пружиной якоря ЭМР. Тот же эффект наблюдается при выключении электропитания, но задержка может составлять 0.5–2 с.

Особенности подключения: типовые схемы

Наиболее распространена схема подключения однофазной нагрузки через релейные контакты или магнитный пускатель для защиты приводных механизмов от возникающих при аварийных ситуациях колебаний напряжения. Её использование допускает возможность регулировки рабочих параметров системы в достаточно широком диапазоне. К примеру, можно установить оптимальную по величине задержку включения.

Типовая схема подключения через релейные контакты

На приведенной на рисунке схеме реле 220 В подключается напрямую к контролируемой сети. Это позволяет прибору измерить входное напряжение, определить его соответствие допустимым параметрам. Если значение укладывается в заданный диапазон, включается АПВ (автоматический повтор включения). С установленным временным промежутком происходит замыкание контактов и подключение к сети.

Схема с магнитным пускателем

Подключение однофазной нагрузки может быть выполнено по схеме, предусматривающей управление коммутационными операциями через магнитные пускатели. Основным отличием в её работе является тот факт, что изначально происходит включение/отключение МП, который в свою очередь подключает или отключает нагрузку. Устройство выбирают в соответствии с характеристиками подключаемого оборудования.

Схема подключения промежуточных реле

При использовании в схеме промежуточного электромагнитного реле её конфигурация зависит от характера подключаемых нагрузок. В большинстве случаев устройство выполняет функцию контактора, который эффективно распределяет электропитание между элементами нагрузки.

При этом нейтраль подключается к контакту катушки напрямую. Питающий фазный провод подсоединяется через кнопку «Стоп», которая срабатывает на размыкание. Её второй контакт также присоединяется к фазе системы. Для подключения нагрузки используются нормально-замкнутые, а для фазы — нормально-разомкнутые контакты промежуточного ЭМР.

Для обеспечения непрерывной подачи электропитания на катушку один из выходных контактов подключается к нагрузке. Контактная группа при этом замкнута. Для отключения нагрузки и ЭМР электрическая цепь разрывается при помощи кнопки «Стоп». В схему для управления нагрузкой большой мощности может быть дополнительно включён магнитный пускатель. Для управления реле может использоваться терморегулятор, датчики освещённости, движения.

Проверка при первом включении

После монтажа нового устройства или отремонтированного ЭМР (после перемотки его катушек) обязательно проведение проверки оборудования. Полный комплекс работ включает в себя следующие операции.

• Внешний осмотр, внутренняя диагностика и обслуживание (чистка, целостность пломб, состояние уплотнений, выводов).
• Проверка контактной группы, механизма. При обнаружении дефектов выполняется их регулировка.
• Тестирование ЭМР на соответствие фактических технических характеристик номинальным параметрам при срабатывании реле, возврате, удержании.
• Проверка электрической прочности изоляции.
• Проверка времени задержки при срабатывании или возврате.
• Тестирование системы в условиях работы при пониженном напряжении.

Регулировка ЭМР

Способ измерений в зависимости от типа реле может существенно отличаться. При регулировке важно учитывать следующие принципы.

• Ослабление возвратной пружины приводит к увеличению времени возврата и снижению напряжения срабатывания.
• Если увеличить начальный зазор между сердечником и якорем, скорость срабатывания увеличится, а напряжение будет больше. Такой же эффект наблюдается при регулировке конечного зазора в отношении скорости и напряжения возврата.
• С увеличением числа замыкающих/размыкающих контактов с одновременным увеличением давления пружины происходит повышение напряжение и скорости возврата и срабатывания соответственно.

Необходимо учитывать, что любые изменения напрямую влияют на работу контактной системы. Поэтому при регулировке параметров ЭМР необходимо выбрать положение, при котором возвратная пружина будет максимально натянута, а зазор сможет обеспечить наибольший ход якоря.

Основные параметры выбора реле

Контактная группа

Одним из ключевых параметров выбора ЭМР является конфигурация его контактов: механизм чаще всего срабатывает на размыкание, замыкание или переключение. При выборе необходимо учитывать следующие параметры:

• падение напряжения;
• номинальная нагрузка, при которой переключение выполняется с высокой надёжностью;
• предельно допустимые коммутируемые мощность, напряжение и ток;
• механическая и электрическая стойкость к износу;
• импульсный ток;
• минимальная нагрузка;
• материал изготовления контактов.

Технические характеристики

За основу при выборе электромагнитного реле 220 В принимают:

• рабочее напряжение и ток;
• чувствительность (минимальное значение подаваемой на обмотку мощности, при которой устройство способно переключаться);
• время срабатывания, отпускания, вибрации контактов;
• коэффициент возврата, составляющий для ЭМР разных типов от 0.1 до 0.98;
• ток срабатывания (его минимальное значение, при котором происходит переключение, замыкание или размыкание контактов);
• коэффициент запаса (от 1.4 до 2);
• частота коммутации реле.

Эксплуатация ЭМР, частые неисправности оборудования

Реле — устройство с ограниченным механическим ресурсом: в процессе его эксплуатации периодически сгорает, контакты изнашиваются, на их поверхности образуется нагар. Именно поэтому при плановом техобслуживании ЭМР обязательно требуется чистка. Кроме того, стоит учитывать, что оборудование любого типа рассчитано на определённое число срабатываний. Это связано с тем, что под действием искр и электрической дуги, которая формируется при коммутации, происходит постепенное разрушение металла.

Самыми частыми проблемами, возникающими при эксплуатации реле, становится обрыв провода катушки или возникновение в ней межвиткового замыкания. Признаками подобной неисправности может стать громкий гул ЭМР, отказ при включении. Внешне о локальном перегреве и межвитковом замыкании может свидетельствовать потемнения на катушке. Об износе контактов может свидетельствовать треск реле.

При отключении цепи ЭМР может остаться в активном состоянии, в этом случае происходит «залипание» контактов. Для проверки технического состояния катушки используют мультиметр или прозвонку. Если цепь замкнута, обрыва нет. При подаче напряжения на обмотку контактная группа должна сработать, а сопротивление цепи — равно нулю. В рамках планового обслуживания выполняется чистка оборудования от пыли, загрязнений.

Что такое электромагнитное реле, их виды и принцип работы

Коммутационные процессы являются основными во всех автоматизированных системах управления. Самыми распространенными коммутационными элементами при этом являются промежуточные электромагнитные реле.

Несмотря на большое количество различных полупроводниковых устройств, электромагнитные реле до сих пор используются во всевозможном промышленном оборудовании и бытовой технике. Популярность реле обусловлена их надежностью и высокими эксплуатационными характеристиками, которые напрямую зависят от характеристик металлических контактов.

Что такое реле, и где их применяют?

Электромагнитное реле – высокоточное и надежное коммутационное устройство, принцип действия которого основан на воздействии электромагнитного поля. Имеет простую конструкцию, представленную следующими элементами:

• катушка;
• якорь;
• неподвижные контакты.

Электромагнитная катушка закрепляется неподвижно на основании, внутри неё находится ферромагнитный сердечник, подпружиненный якорь прикреплён к ярму, чтобы возвращаться в нормальное положение при обесточивании реле.

Говоря проще, реле обеспечивает размыкание и замыкание электрической цепи в соответствии с входящими командами.

Электромагнитные реле отличаются надежностью в работе, в виду чего они используются в различных промышленных и бытовых электроприборах и технике.

Основные виды и технические характеристики электромагнитных реле

Различают следующие типы:

1. Реле тока – по своему принципу действия практически не отличается от реле напряжения. Принципиальная разница заключается лишь в конструкции электромагнитной катушки. Для реле тока катушка наматывается проводом большого сечения, и содержит небольшое количество витков, ввиду чего имеет минимальное сопротивление. Реле тока может быть подключено через трансформатор либо напрямую к контактной сети. В любом случае оно корректно контролирует силу тока в управляемой сети, на основании чего осуществляются все процессы коммутации.
2. Реле времени (таймеры) – обеспечивает задержку времени в сетях управления, необходимую в некоторых случаях для включения устройств в соответствии с определенным алгоритмом. Такие реле имеют расширенный диапазон настроек, необходимый для обеспечения высокой точности их работы. К любому таймеру времени предъявляются отдельные требования. Например, низкое потребление электрической энергии, небольшие габариты, высокая точность работы, наличие мощных контактов и т. д. Стоит отметить, что для реле времени, которые включают в конструкцию электропривода, дополнительные повышенные требования не предъявляются. Главное, чтобы они имели прочную конструкцию и обладали повышенной надежностью, поскольку им приходится постоянно функционировать в условиях повышенных нагрузок.

Любой из типов электромагнитных реле имеет свои определенные параметры. Во время выбора необходимых элементов стоит уделить внимание составу и свойствам контактных пар, определиться с особенностью питания. Далее следует изучить их основные характеристики:

• Напряжение либо ток сработки – минимальная величина силы тока либо напряжения, при которой осуществляется переключение контактных пар электромагнитного реле.
• Напряжение либо ток отпускания – максимальная величина, управляющая ходом якоря.
• Чувствительность – минимальная величина мощности, необходимая для сработки реле.
• Сопротивление обмотки.
• Рабочее напряжение и сила тока – величины этих параметров, необходимые для оптимальной работы электромагнитного реле.
• Время сработки – период времени от начала подачи питания на контакты реле до его включения в работу.
• Время отпускания – период, во время которого якорь электромагнитного реле займет свое изначальное положение.
• Частота коммутации – количество раз сработки электромагнитного реле за отведенный временной интервал.

Контактные и бесконтактные

В соответствии с конструкционными особенностями исполнительных элементов, все электромагнитные реле делятся на два типа:

1. Контактные – имеют группу электрических контактов, которые обеспечивают работу элемента в электрической сети. Коммутация осуществляется за счет их замыкания либо размыкания. Являются универсальными реле, используются практически во всех типах автоматизированных электрических сетей.
2. Бесконтактные – их главная особенность в отсутствии исполнительных контактных элементов. Процесс коммутации осуществляется за счет регулировки параметров напряжения, сопротивления, ёмкости и индуктивности.

По сфере применения

Классификация электромагнитных реле согласно области их использования:

• цепи управления;
• сигнализация;
• автоматические системы противоаварийной защиты (ПАЗ, ESD).

По мощности управляющего сигнала

Все типы электромагнитных реле имеют определенный порог чувствительности, в связи с этим они делятся на три группы:

1. маломощные (менее 1 Вт);
2. среднемощные (до 9 Вт);
3. высокомощные (более 10 Вт).

По быстродействию управления

Любое электромагнитное реле отличается быстродействием управляющего сигнала, в связи с чем они делятся на:

• регулируемые;
• замедленные;
• быстродействующие;
• безынерционные.

По типу управляющего напряжения

Реле разделяют на следующие категории:

1. постоянного тока (DC);
2. переменного тока (AC).

Обратите внимание! Катушка реле может быть рассчитана на рабочее напряжение 24 В, но при этом контакты реле вполне могут работать с напряжением до 220В. Данная информация указана на корпусе реле.

На фото ниже видно, что на катушке указано рабочее напряжение 24 VDC, то есть 24 В постоянного тока.

По степени защиты от внешних факторов

Все электромагнитные реле имеют следующие типы конструкции:

• открытые;
• зачехленные;
• герметичные.

Виды контактных групп

Электромагнитные реле имеют различные конфигурации и конструктивные особенности контактных групп. Перечислим распространенные типы элементов:

1. Нормально разомкнутые (Нормально Открытые — НО или Normally Open — NO) – их главная особенность заключается в том, что контактные пары постоянно находятся в разомкнутом состоянии, и срабатывают только после подачи напряжения на электромагнитную катушку. В результате этого электрическая цепь замыкается, проводники начинают функционировать в соответствии с заданными алгоритмами.
2. Нормально замкнутые (Нормально Закрытые — НЗ или Normally Closed — NC) – контакты находятся в постоянно замкнутом состоянии и при запитке электромагнитного реле (подачи на катушку напряжения), размыкаются.
3. Перекидные – это совмещение нормально замкнутого и разомкнутого контактов. Имеется три контакта, общий, обозначается обычно COM, замкнутый с общим и разомкнутый с общим. При подаче напряжения на катушку – НЗ контакт размыкается, а НО замыкается.

Модели электромагнитных реле, в конструкции которых имеется несколько контактных групп, обеспечивают коммутационные процессы в нескольких автоматизированных сетях.

Обратите внимание! Некоторые виды реле имеют ручной переключатель контактов. Он может быть полезным при наладке схемы. А также индикацию запитки катушки реле.

Электрическая схема подключения реле

На крышке любого устройства, производитель наносит принципиальную схему подключения электромагнитного реле в сеть. На электрической схеме катушку реле изображают прямоугольником и обозначают литерой «К» с цифровым индексом, например, К3. При этом контактные пары, которые не находятся под нагрузкой маркируются буквой «К» с двумя, разделенными точкой, цифрами. например, К3.2 — контакт номер 2, реле К3. Расшифровывается обозначение так: первая цифра – это порядковый номер электромагнитного реле на схеме, вторая обозначает индекс контактных пар данного реле.

Ниже приведён пример электрической схемы, на которой происходит управление соленоидом пневматического клапана с помощью НО контакта реле К1. После замыкания S1 реле запитывается и НО контакт 13, 14 замыкается, при этом на соленоиде Y1 появляется напряжение.

Контактные пары, которые располагаются вблизи электромагнитной катушки, обозначаются штриховой линией. В принципиальной схеме подключения реле обязательно отображаются все параметры контактных пар, указывается максимально допустимое значение коммутационного тока контактов. На катушке реле производитель указывает тип тока и рабочее напряжение.

Стоит отметить, что схема подключения электромагнитного реле составляется для каждого типа элемента сугубо индивидуально в соответствии с особенностями его работы в автоматизированной сети. При этом, для корректной работы некоторых типов реле необходима настройка, в ходе которой устанавливаются оптимальные параметры для работы реле: задержка активации, ток сработки, перезагрузка и т. д.

Основные виды и принцип работы реле времени

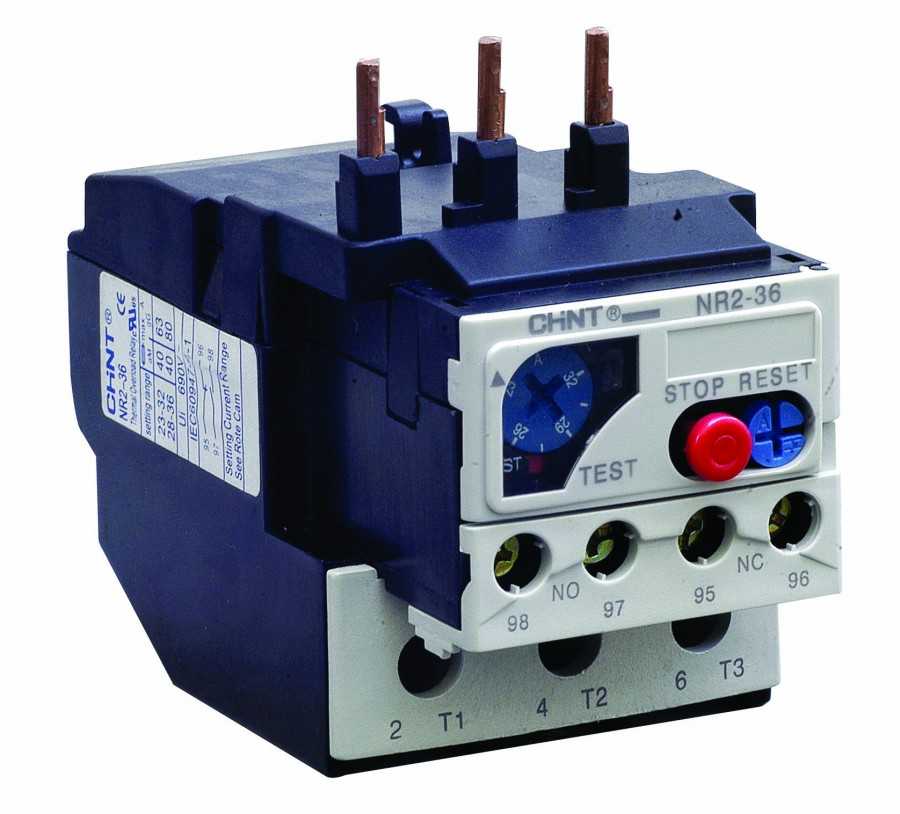

Принцип работы и схема подключения теплового реле

Что такое контактор: назначение, принцип работы, виды, схемы подключения

Для чего нужен магнитный пускатель и как его подключить

Что такое импульсное реле — схема подключения для управления освещением

Что такое электроконтактный манометр, назначение, принцип работы, схема подключения и обзор популярных моделей

Электромагнитное реле: устройство, маркировка, виды + тонкости подключения и регулировки

Высокая нагрузка, которую испытывают электродвигатели, обусловливает рост потребления электроэнергии в процессе функционирования. Это часто приводит к превышению нормативных параметров работы оборудования. Перегрузка в электрической цепи является причиной быстрого роста температуры. А она, в свою очередь, вызывает появление неисправностей и аварий.

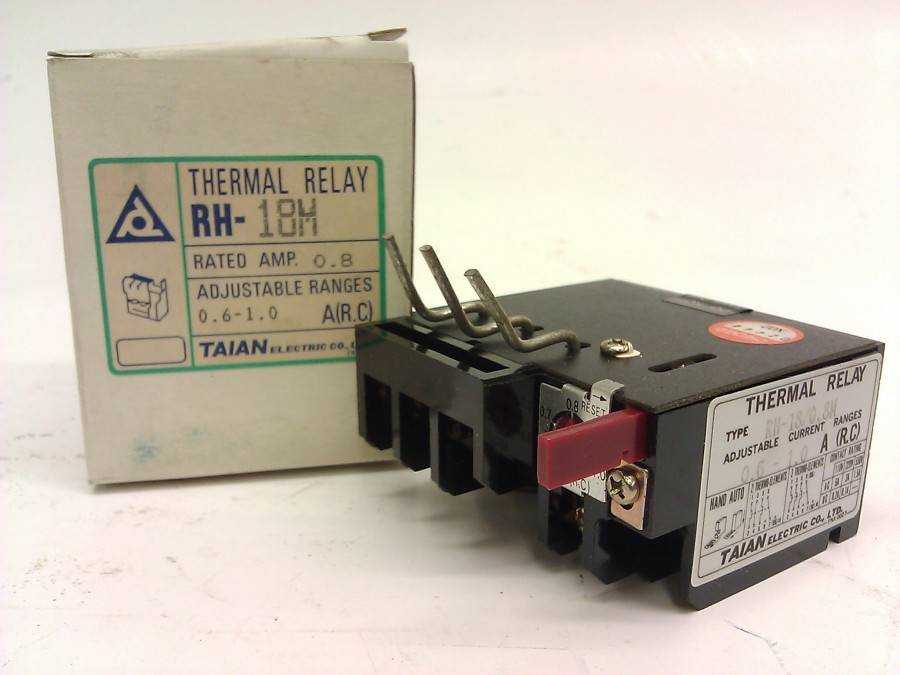

Назначение теплового реле состоит в создании предпосылок для поддержания нормальных условий эксплуатации посредством возможности отключения электроэнергии при перегрузках и риске аварии.

Это устройство замыкает или размыкает цепь по сигналу, поступающему от агрегата в зависимости от текущей рабочей температуры. В результате электродвигатель защищается от токовых перегрузок.

Среди преимуществ данного устройства можно отметить:

Но при этом потребуется периодическая проверка работоспособности и настройка.

ПРИМЕНЕНИЕ ЭЛЕКТРОМАГНИТНЫХ РЕЛЕ

Пожалуй, наиболее широкое распространение реле, работающие с использованием электромагнитного принципа получили в сфере распределения и производства электрической энергии. Релейная защита высоковольтных линий обеспечивает безаварийный режим работы подстанций и другого подключенного оборудования.

Управляющие элементы, используемые в установках релейной защиты рассчитаны на коммутацию присоединения при рабочих напряжениях, достигающих нескольких сотен тысяч вольт. Широкое распространение релейной защиты высоковольтных линий обусловлено:

• высокой долговечностью релейных элементов;
• быстрой реакцией на изменение параметров подключенных линий;
• способностью работы в условиях высокой напряженности электромагнитных полей и нечувствительностью к появлению паразитных электрических потенциалов.

Также посредством установок релейной защиты осуществляется резервирование линий электропередач и моментальный вывод из работы поврежденных участков электросети, к примеру, при замыкании линии на землю или обрыве токоведущих частей. На сегодняшний день еще не изобретены более надежные средства защиты линий электропередач чем релейная защита.

Кроме того, в настоящее время электромагнитный тип реле широко используется в системах управления производственными, конвейерными линиями. Чаще всего данный вид систем управления используется на производствах с наличием высоких паразитных потенциалов делающих невозможным использование полупроводниковых систем управления.

К примеру, известен случай, когда при модернизации систем управления конвейерными линиями на одном из элеваторов новое оборудование, построенное новейших полупроводниковых элементах, постоянно выходило из строя.

Как позже выяснилось причиной поломки стало статическое электричество, возникающее при движении зерна по конвейерной ленте, а так как система выравнивания потенциалов была не предусмотрена в данных помещениях, то стал вопрос о переносе пульта управления в защищенное помещение.

Это было сопряжено с огромными материальными затратами. В результате было принято решение перейти на релейные блоки управления, нечувствительные к статическому напряжению.

Принципы работы заложенные в основу функционирования электромагнитных реле используются в устройствах дистанционного управления нагрузкой — пускателях или контакторах.

Принцип работы этих устройств во многом напоминает работу реле, с той лишь разницей, что предназначены данные устройства для коммутации силовых цепей сила тока, в которых может достигать 1000 А, а в случае особо мощных установок и выше.

Помимо низковольтного оборудования релейные блоки используются для управления, конденсаторными установками, которые используются для плавного пуска электрических двигателей высокой мощности.

Но самым знаковым применением реле электромагнитного типа является их использование в первых электронно-вычислительных машинах, в качестве логических элементов способных выполнять простейшие логические операции. Не смотря на низкое быстродействие эти первые компьютеры по надежности превосходили следующее поколение ламповых вычислительных комплексов.

Простейшими примерами использования электромагнитного реле в повседневной жизни являются реле управления в различных видах бытовой техники: холодильниках, стиральных машинах и т.п.

Как обозначается реле на схеме

Для проведения ремонта оборудования, в котором установлено коммутационное устройство, следует знать, как оно выглядит на схеме.

Итак, обмотка катушки на схеме представляет собой прямоугольник, от которого выходят контакты: А1 и А2. Само реле подписывается буквой К.

Поляризованное реле на схеме также представляет собой прямоугольник, только с большой черной точкой, на одном из контактов. Такое реле обозначается буквой Р.

Это основные обозначения устройства на схеме. Для более подробного ознакомления с другими видами изображений можно ознакомиться в справочнике по электронике.

Условное обозначение

На электрической схеме реле принято обозначать прямоугольником, от больших сторон которого отходят линии соленоидных выводов питания.

Графические маркеры

Условное обозначение реле на схемах

Графический способ изображения элементов реализуется посредством геометрических фигур:

• контакты – аналогично контактам переключателей;
• устройства с контактами около катушки – соединение штриховой линии;
• контакты в различных местах – порядковый номер рядом с прямоугольником;

полярное реле – прямоугольник с двумя выводами и точкой около разъема;

Буквенное обозначение

УГО реле бывает недостаточно для правильного прочтения схемы. В этом случае используется буквенный способ маркировки. Код реле – английская литера К. Для наглядного понимания, что может обозначать буква на релейной схеме, стоит обратиться к таблице.

Буквы	Расшифровка
AK	Блок-реле/защитный комплекс
AKZ	Комплект реле сопротивления
KA	Реле тока
KAT	Р. тока с БНТ
KAW	Р. тока с торможением
KAZ	Токовое реле с функциями фильтра
KB	Р. блокировки
KF	Р. частоты
KH	Указательное
KL	Промежуточное
F	Плавкий предохранитель
XN	Неразборное соединение
XT	Разборное соединение
KQC	Реле «вкл»
KQT	Реле «откл»
KT	Р. времени
KSG	Тепловое
KV	Р. напряжения
K 2.1, K 2.2, K 2.3	Контактные группы
XT	Клеммы
E	Элементы, к которым подключается реле
NO	Нормально разомкнутые контакты
NC	Нормально замкнутые контакты
COM	Общие (переключающиеся) контакты
mW	Мощность потребления
mV	Чувствительность
Ω	Сопротивление обмотки
V	Номинал напряжения
mA	Номинальный ток

Основные производители реле

Aleph International — более 30 лет на рынке электроники, электротехнических товаров и средств автоматизации. Продукция считается одной из наиболее надежных.

Axicom — подразделение швейцарской фирмы Alcatel Switzerland Ltd. с 1999 года входит в концерн Tyco Electronics. Производит чрезвычайно качественные изделия. Все предлагаемые на российском рынке релейные устройства полностью отвечают требованиям отечественных нормативов по электрической надежности и прочности диэлектриков;

CIT RELAY & SWITCH (Чжэцзян, Китай) — компания специализируется на релейных устройствах, используемых в телекоммуникациях, автоиндустрии и безопасности. Имеет широкую номенклатуру продукции, главным достоинством является доступной цена изделий;

Finder — Европейский производитель специализирующееся на выпуске реле и таймеров. Занимает 3 место в Европе по выпуску электромеханических релейных автоматов промышленного и бытового назначения. Вся продукция сертифицирована по стандартам ISO 9001 и ISO 14001.

NAiS под этой торговой маркой выпускается продукция компании Matsushita Electric Works (Япония). Изделия сертифицированы по стандартам ISO 9001:2000. Номенклатура продукции включает электромеханические и PhotoMOS реле, различные контроллеры и микровыключатели как для промышленного, так и для бытового использования.

Контакты реле.

В зависимости от конструктивных особенностей контакты промежуточных реле бывают нормально разомкнутые (замыкающие), нормально замкнутые (размыкающие) или перекидные.

3.1. Нормально разомкнутые контакты.

Пока напряжение питания не подано на катушку реле, его нормально разомкнутые контакты всегда разомкнуты. При подаче напряжения реле срабатывает и его контакты замыкаются, замыкая электрическую цепь. На рисунках ниже показана работа нормально разомкнутого контакта.

3.2. Нормально замкнутые контакты.

Нормально замкнутые контакты работают наоборот: пока реле обесточено, они всегда замкнуты. При подаче напряжения реле срабатывает и его контакты размыкаются, размыкая электрическую цепь. На рисунках показана работа нормально разомкнутого контакта.

3.3. Перекидные контакты.

У перекидных контактов при обесточенной катушке средний контакт, закрепленный на якоре, является общим и замкнут с одним из неподвижных контактами. При срабатывании реле средний контакт вместе с якорем перемещается в сторону другого неподвижного контакта и замыкается с ним, одновременно разрывая связь с первым неподвижным контактом. На рисунках ниже показана работа перекидного контакта.

Многие реле имеют не одну, а несколько контактных групп, что позволяет осуществлять управление несколькими электрическими цепями одновременно.

К контактам промежуточных реле предъявляются особые требования. Они должны иметь малое переходное сопротивление, большую износоустойчивость, малую склонность к привариванию, высокую электропроводность и большой срок службы.

В процессе работы контакты своими токоведущими поверхностями прижимаются друг к другу с определенным усилием, создаваемым возвратной пружиной. Токоведущая поверхность контакта, соприкасающаяся с токоведущей поверхностью другого контакта называется контактной поверхностью, а место перехода тока из одной контактной поверхности в другую называется электрическим контактом.

Соприкосновение двух поверхностей происходит не по всей кажущейся площади, а лишь отдельными площадками, так как даже при самой тщательной обработке контактной поверхности на ней все равно будут оставаться микроскопические бугорки и шероховатости. Поэтому общая площадь соприкосновения будет зависеть от материала, качества обработки контактных поверхностей и усилия сжатия. На рисунке показаны контактные поверхности верхнего и нижнего контактов в сильно увеличенном виде.

В месте перехода тока с одного контакта в другой возникает электрическое сопротивление, которое называется переходным сопротивлением контакта. На величину переходного сопротивления существенное влияние оказывает величина контактного нажатия, а также сопротивление окисных и сульфидных пленок, покрывающих контакты, так как они являются плохими проводниками.

В процессе длительной работы поверхности контактов изнашиваются и могут покрываться налетами копоти, окисными пленками, пылью, непроводящими частицами. Также износ контактов может быть вызван механическими, химическими и электрическими факторами.

Механический износ происходит при скольжении и ударах контактных поверхностей. Однако главной причиной разрушения контактов являются электрические разряды, возникающие при размыкании и замыкании цепей в особенности цепей постоянного тока с индуктивной нагрузкой. В момент размыкания и замыкания на контактных поверхностях происходят явления плавления, испарения и размягчения контактного материала, а также перенос металла с одного контакта на другой.

В качестве материалов для контактов реле применяют серебро, сплавы твердых и тугоплавких металлов (вольфрам, рений, молибден) и металлокерамические композиции. Наибольшее применение получило серебро, обладающее малым контактным сопротивлением, высокой электропроводностью, хорошими технологическими свойствами и относительно невысокой стоимостью.

Следует помнить, что абсолютно надежных контактов нет, поэтому для повышения их надежности применяют параллельное и последовательное включение контактов: при последовательном включении контакты могут разорвать большой ток, а параллельное включение повышает надежность замыкания электрической цепи.

Выбор и подключение

При выборе определённой модели реле специалист руководствуется рядом факторов

Важно обращать внимание даже на малейшие детали. Необходимо учитывать токовую нагрузку. Современные устройства могут крепиться к плоским поверхностям или же устанавливаться на рейках в распределительном шкафу

Современные устройства могут крепиться к плоским поверхностям или же устанавливаться на рейках в распределительном шкафу

Современные устройства могут крепиться к плоским поверхностям или же устанавливаться на рейках в распределительном шкафу.

Некоторые модели имеют довольно маленькие габариты. Желательно отдавать предпочтение аппаратам, где можно легко регулировать диапазон пороговых значений. Удобно, когда при срабатывании возникает звуковая и световая индикация. Для этого может быть светодиодный или жидкокристаллический дисплей. На выбор влияет также степень защищённости реле и климатические условия, где будет размещаться аппарат.

Инструкция по установке и подключению у каждого прибора своя. Монтаж реле вида ЕРР происходит следующим образом:

1. Питание полностью отключается.
2. Реле устанавливается на шине распределительного щита.
3. Подсоединение к питанию проводится по правилам, которые указаны в техдокументации.
4. Через сквозной канал для подключения реле проводится кабель измеряемой линии.
5. Провод питания сигнализации подсоединяется по очереди к контактам устройства для контроля тока.

При установке устройства неопытный мастер может допустить ошибку. Не следует забывать, что электромагнитные конструкции в высокогорье могут работать с перебоями. Это объясняется изменениями в атмосферном давлении. Поэтому перед установкой прибора необходимо внимательно изучить его описание. Обычно в инструкции указывается, что его можно применять при максимальной высоте в 2 тыс. м над уровнем море. Специалисты должны учитывать этот факт в работе с авиационной техникой.

НАЗНАЧЕНИЕ ЭЛЕКТРОМЕХАНИЧЕСКИХ РЕЛЕЙНЫХ ПРИБОРОВ

Ток, протекающий через катушку релейного коммутатора обычно очень мал, в то время как контакты способны коммутировать мощные электрические цепи. Токовые возможности контактов зависят от их конструктивного исполнения.

Таким образом, одним из главных смыслов применения электроприборов данного типа является возможность управлять большими электрическими нагрузками посредством малых токов.

Примером разновидностей электромагнитных коммутаторов, использующих данное свойство, могут служить магнитные пускатели и контакторы.

Ещё одной широко распространённой причиной использования релейных приборов электромагнитного типа — необходимость размножения какого-либо сигнала или увеличения его мощности. Такая потребность часто возникает в системах управления, защиты и автоматики.

Например, при срабатывании какого-либо сенсорного органа (играющего роль датчика какого-либо параметра), среагировавшего на какой-нибудь внешний фактор, необходимо выполнить несколько действий.

Каждое из этих действий требует коммутации отдельной электрической цепи, то есть, наличия персонального контакта.

Поскольку сам сенсорный орган обычно не обладает необходимым количеством контактов достаточной мощности, в такой ситуации используют так называемое промежуточное электромагнитное реле.

В этом случае выходная цепь сенсорного устройства подаёт питание на катушку промежуточного реле, имеющего необходимое количество контактов требуемого типа и мощности. При срабатывании сенсора срабатывает промежуточное релейное устройство и своей контактной группой запускает требуемые процессы.

Резюмируя описание примеров, для чего служит электромагнитное реле, основные направления его использования можно выразить следующим образом:

• применение в качестве органов реагирования в защитах по току и напряжению;
• использование в качестве промежуточного исполнительного органа в различных системах;
• применение как коммутатора мощной электрической нагрузки, управляемой посредством небольшой мощности.

2014-2022 г.г. Все права защищены.Материалы сайта имеют ознакомительный характер, могут выражать мнение автора и не подлежат использованию в качестве руководящих и нормативных документов.

Назначение и область применения промежуточных реле

Трудно перечислить отрасли промышленности, отдельные направления индустрии в которых используются промежуточные реле. Во всех отраслях промышленности, приборах для бытового применения, особенно в элементах систем с электронным, электротехническим оборудованием может быть установлено промежуточное реле.

Можно выделить несколько случаев как используют вспомогательные реле в сложных электротехнических комплексах:

• Для коммутации участков в различных независимых друг от друга сетях;
• Для увеличения задержки срабатывания защитных элементов в цепях большими токами нагрузки;
• Во вторичных цепях, для контроля параметров и режимов работы отдельных элементов в цепях высокого напряжения;

Одно реле на производственной линии может выполнять одновременно или последовательно несколько коммутаций в цепях питания или управления. В системах подогрева и водоснабжения при включении глубинного насоса, подается питание на катушку реле, при замыкании группы контактов включается система контроля, за работой насоса. На дисплее оператора отображаются основные параметры наличие напряжения, на насосе, токи нагрузки на каждой фазе, температура и другие в зависимости от сложности схемы, по мере необходимости.

Другая пара одновременно замкнет контакты подачи питания на катушку магнитного пускателя, при срабатывании которого ток пройдет на все три фазы электродвигателя насоса. В случае если пускатель собран по реверсивной схеме, другая группа одновременно отключает реверсивную схему, исключая короткое замыкание.

В системе подогрева сигнал со слабыми токами не способен включать катушки мощных магнитных пускателей или реле. Поэтому промежуточное реле выступает как усилитель управляющего сигнала, сигнал с теплового датчика включает промежуточное реле, контакты которого подают напряжение на обмотки магнитного пускателя, контакты которого замыкаются и питание подается на тэны, кипятильники или другие мощные нагревательные приборы.

Обозначение на корпусе

На каждом устройстве имеется цифробуквенная маркировка. Она сообщает специалисту следующую информацию:

1. Номинальное напряжение управляющей катушки. Бывает постоянного тока или переменного.
2. Мощность устройства. Указывают редко.
3. Диапазон рабочих напряжений управляемых контактов. Может отличаться для разных цепей.
4. Производственная информация. Тип прибора (РП), год выпуска, производитель.
5. Схема включения контактов. У некоторых моделей устройств по 20-30 выводов. Их назначение указано на корпусе. Нет нужды бегать искать обозначение на схеме в технической документации.

Выше был рассмотрен пример использования РПУ-21. В данном случае аббревиатура означает следующее:

• Р — реле;
• П — промежуточное;
• У — универсальное;
• 21 — номер серии.

Технология монтажа РН

Перед тем как подключать реле напряжения, следует внимательно изучить предлагаемую электрическую схему. И хотя практически все однофазные приборы защиты коммутируются идентично, все же могут иметься определенные отличия.

В данном обзоре мы рассмотрим алгоритм установки и электрического подключения классического реле напряжения, оснащенного тремя выводами:

• 1 – ноль вход (N);
• 2 – фаза вход (Lвх);
• 3 – фаза выход (Lвых).

Итак, первым делом следует обесточить место проведения работ и исключить вероятность ошибочной подачи напряжения. Вдобавок, необходимо удостовериться в отсутствии питающего напряжения при помощи специализированного прибора (мультиметра).

Далее следует закрепить реле напряжения в непосредственной близости от автоматических выключателей (в распределительном щитке), для чего применяется DIN-рейка или саморезы. При этом следует проследить за тем, чтобы прибор был жестко зафиксирован и не мог демонтироваться самопроизвольно.

После проведения механических работ, следует выполнить электромонтажные операции, которые желательно производить в следящей очередности:

1. Определяется фазный проводник, отходящий от АВ;
2. Данный провод отсоединяется от клеммы автомата и переподключается на выходную клемму реле напряжения (в нашем случае 3 клемма);
3. Между отходящей клеммой АВ (L) и подходящей клеммой 2 реле напряжения (Lвх) устанавливается перемычка, для чего применяется изолированный проводник, соответствующего сечения. (О том как рассчитать сечение провода можно узнать здесь). Причем если применяется многопроволочный провод, то места подключения желательно облудить или оснастить обжимными гильзами;
4. Между отходящей клеммой АВ (N) и подходящей клеммой РН (N) также устанавливается перемычка по идентичной методике.

В принципе на этом монтаж считается завершенным и после проверки качества работ (проводники должны иметь надежное подключение) можно приступать к этапу отладки прибора.

Устройство и принцип работы реле

Реле представляет собой катушку, состоящую из немагнитного основания, на которое намотан провод из меди с тканевой или синтетической изоляцией, но чаще всего с диэлектрическим лаковым покрытием. Внутри катушки установленной на нетокопроводящее основание, размещается металлический сердечник. Также в устройстве имеются пружины, якорь, соединительные элементы и пары контактов.

При подаче тока на обмотку электромагнита (соленоида) сердечник притягивает якорь, который соединяется с контактом и электрическая или электронная цепь замыкается. При снижении силы тока до определенного значения, якорь, под действием пружины, возвращается на исходную позицию, вследствие чего происходит размыкание цепи.

Более плавная и точная работа достигается благодаря использованию резисторов, а защиту от скачков напряжения и искрения обеспечивает установка конденсаторов.

У большинства электромагнитных реле имеется не одна, а несколько пар контактов, что позволяет управлять несколькими цепями одновременно.

Простейшая схема устройства электромагнитного соленоида

Если в двух словах, то этот вид коммутационного устройства работает по принципу электромагнитной индукции. Благодаря довольно простому принципу действия реле имеют высокую надежность в эксплуатации.

В видеоролике ниже разъясняется принцип действия электромагнитного КУ:

Преимущества и недостатки использования ЭМР

Основными аргументами в пользу использования в схеме управления электрическими цепями электромагнитного реле становится:

• стойкость к воздействию на сети импульсных перенапряжений;
• способность электроизоляции выдерживать до 5 кВ между контактами и управляющей катушкой;
• незначительное падение напряжения на контактах в замкнутом состоянии;
• возможность коммутации нагрузок до 4 кВт при размере менее 10 см³;
• низкие показатели тепловыделения;
• наличие гальванической развязки между контактной группой и цепями управления;
• сравнительно доступная стоимость.

Среди «минусов» такого технического решения стоит выделить ограниченный механический ресурс оборудования, высокое потребление тока, создание помех в момент срабатывания.

Нормально замкнутый и нормально разомкнутый контакт

Различают два основных вида контактов реле: нормально закрытые (НЗ) и нормально открытые (НО). Названия отражают состояние контактов в «нормальном», когда на катушке реле НЕТ напряжения. Нормально закрытые контакты замкнуты в нормальном состоянии, а нормально открытые – разомкнуты.

Ещё одни тип контактов – перекидные. Их нельзя назвать ни нормально закрытыми, ни нормально открытыми, поскольку они имеют и тот и другой контакт. При переключении реле, такой контакт размыкает одну цепь и замыкает другую. Это станет понятнее, когда мы посмотрим их графическое обозначение на схеме.

Обозначение

На электрических схемах реле обозначают как несколько отдельных элементов:

• НЗ контакт
• НО контакт
• Перекидной

Условное деление на разные элементы вводится исключительно для удобства. Это позволяет размещать катушку и контакты в разных частях схемы, чтобы она получилась более компактной и читаемой. При этом все элементы одного реле обозначаются одним и тем же буквенным кодом, т.к. конструктивно – это один элемент.

Также для удобства некоторые элементы реле могут изображаться на схеме и совместно. Например, так может быть обозначена группа нормально открытых контактов:

Примечания

1. Храмой А. В. [www.booksite.ru/elektr/1950/1950_12.pdf О двух важных этапах в истории электроавтоматики] (рус.) // Электричество : журнал. — 1950. — Декабрь. — С. 72—77.
2. [books.google.com/books?id=WKuG-VIwID8C&pg=PA153&dq=Invention+of+the+relay&hl=en&sa=X&ei=-mnmT5bJK4no9AT8l4mMAQ&ved=0CF8Q6AEwCA#v=onepage&q=Invention%20of%20the%20relay&f=false Icons of Invention: The Makers of the Modern World from Gutenberg to Gates]. — ABC-CLIO. — P. 153.
3. [history-computer.com/ModernComputer/Basis/relay.html The electromechanical relay of Joseph Henry]. Georgi Dalakov.
4. [books.google.com/books?id=pDbQVE3IdTcC&pg=PA311&dq=relay+Joseph+Henry+1835&hl=en&sa=X&ei=GNSIT6PyMJP02wXO3K3GCQ&ved=0CFoQ6AEwBg#v=onepage&q=relay%20Joseph%20Henry%201835&f=false Scientific American Inventions and Discoveries: All the Milestones in Ingenuity—From the Discovery of Fire to the Invention of the Microwave Oven]. — John Wiley & Sons. — P. 311.
5. Thomas Coulson. Joseph Henry: His Life and Work. — Princeton: Princeton University Press, 1950.
6. [www.electromonter.info/handbook/symbol_762455.html УСЛОВНЫЕ ОБОЗНАЧЕНИЯ В ЭЛЕКТРИЧЕСКИХ СХЕМАХ ПО ГОСТ 7624-55]

Преимущества и недостатки использования ЭМР

Основными аргументами в пользу использования в схеме управления электрическими цепями электромагнитного реле становится:

• стойкость к воздействию на сети импульсных перенапряжений;
• способность электроизоляции выдерживать до 5 кВ между контактами и управляющей катушкой;
• незначительное падение напряжения на контактах в замкнутом состоянии;
• возможность коммутации нагрузок до 4 кВт при размере менее 10 см³;
• низкие показатели тепловыделения;
• наличие гальванической развязки между контактной группой и цепями управления;
• сравнительно доступная стоимость.

Среди «минусов» такого технического решения стоит выделить ограниченный механический ресурс оборудования, высокое потребление тока, создание помех в момент срабатывания.

Электромагнитные реле. Виды и работа. Устройство и применение

Основной составляющей частью кибернетики и систем автоматики являются процессы коммутации. Первыми устройствами, выполняющими коммутацию в автоматических электрических цепях, были электромагнитные реле.

Благодаря техническому прогрессу появились полупроводниковые коммутаторы. Однако электромагнитные реле не теряют своей популярности по применению в различном электрооборудовании и устройствах. Широкое использование реле обуславливается их неоспоримыми достоинствами, к которым относятся свойства металлических контактов.

Сопротивление контактов реле наименьшее, в отличие от коммутаторов на основе полупроводниковых элементов. Контакты реле выдерживают намного выше токовые перегрузки, чем полупроводниковые коммутаторы. Реле нормально функционируют при наличии статического электричества, радиационного излучения. Основным положительным качеством реле является гальваническая изоляция цепи управления и коммутации без дополнительных элементов.

Основные виды электромагнитных реле

По конструктивным особенностям исполнительных элементов электромагнитные реле делятся на:

• Контактные реле, которые оказывают воздействие на силовую цепь группой электрических контактов. Их разомкнутое или замкнутое состояние способно обеспечить коммутацию (разрыв или соединение) выходной силовой цепи.
• Бесконтактные реле оказывают действие на силовую цепь методом резкого изменения ее параметров (емкости, индуктивности, сопротивления), либо силы тока и напряжения.

По области применения реле:

• Сигнализации.
• Защиты.
• Цепей управления.

Мощности сигнала управления:

• Высокой мощности более 10 ватт.
• Средней мощности 1-9 ватт.
• Малой мощности менее 1 ватта.

Быстродействию управления:

• Безинерционные менее 0,001 с.
• Быстродействующие 0,001-0,05 с.
• Замедленные 0,05-1 с.
• Регулируемые.

Виду напряжения управления:

• Переменного тока.
• Постоянного тока (поляризованные и нейтральные).

Рассмотрим подробнее реле постоянного тока, которые делятся на два подвида – нейтральные и поляризованные. Они имеют отличие в том, что поляризованные устройства имеют чувствительность к полярности подключаемого напряжения. Якорь изменяет направление движения в зависимости от подключенных полюсов питания.

Реле постоянного тока разделяют:

• 2-х позиционные.
• 2-х позиционные с преобладанием.
• 3-позиционные с нечувствительной зоной.

Функционирование нейтральных электромагнитных реле не зависит от порядка подключения полюсов напряжения. Недостатками реле постоянного тока является потребность в блоке питания, а также высокая стоимость.

Реле переменного тока не имеют таких недостатков, у них есть свои отрицательные моменты:

• Вибрация при эксплуатации, необходимость ее устранения.
• Параметры работы намного хуже, чем у реле постоянного тока. К ним относятся: магнитное поле, чувствительность.

К достоинствам устройств реле постоянного тока можно отнести отсутствие необходимости в блоке питания, и возможности непосредственного подключения в сеть переменного напряжения.

По защищенности от внешних факторов реле разделяют:

• Герметичные.
• Зачехленные.
• Открытые.

Реле тока

Структура реле напряжения и тока очень похожа. Их отличие заключается только в конструкции катушки. Токовое реле имеет катушку с небольшим числом витков и малым сопротивлением. Намотка провода на катушку осуществляется толстым проводником.

Обмотка реле напряжения выполняется с большим числом витков. Каждое из этих реле выполняет контроль определенных параметров с помощью системы автоматического отключения и включения электрического устройства.

Реле тока осуществляет контроль силы тока в цепи потребителя, к которой оно подключено. Данные поступают в другую цепь с помощью подключения сопротивления контактом реле. Подключение может осуществляться как непосредственно к силовой цепи, так и через измерительные трансформаторы.

Реле времени

В цепях автоматики часто требуется образование задержки при включении устройств, либо подачи сигнала для выполнения определенного технологического процесса по некоторому алгоритму. Для таких целей предназначены специальные устройства, способные коммутировать цепи с некоторой задержкой времени.

К таким реле времени предъявляются специальные требования:

• Необходимая и достаточная мощность контактов.
• Малые габаритные размеры, вес и небольшой расход электроэнергии.
• Стабильные рабочие параметры задержки времени, не зависящие от внешних воздействий.

Для реле времени, управляющим электрическими приводами, повышенные требования не предъявляются. Их задержка равна от 0,25 до 10 с. Эксплуатационная надежность таких реле должна быть очень высока, так как условия работы предполагают наличие вибрации.

Устройство и принцип действия

Структуру электромагнитного реле можно разделить на его отдельные составные элементы следующим образом:

• Первичный (чувствительный) элемент преобразует электрический сигнал управления в магнитную силу. Обычно этим элементом является катушка.
• Промежуточный элемент может состоять из нескольких частей. Он приводит в работу исполнительный механизм. Таким элементом является якорь с подвижными контактами и пружиной.
• Исполнительный элемент выполняет передачу воздействия на силовую цепь. Таким элементом чаще всего выступает группа силовых контактов реле.

Электромагнитные реле имеют довольно простой принцип работы, вследствие чего имеют повышенную надежность. Они являются незаменимыми элементами в схемах защиты и автоматики. Действие реле заключается в применении электромагнитных сил, появляющихся в металлическом сердечнике при протекании электрического тока по катушке.

Элементы реле устанавливаются на закрывающемся крышкой основании. Подвижная пластина (якорь) с контактом установлена над сердечником электромагнита. Подвижных контактов может быть несколько. Напротив них расположены соответствующие пары неподвижных контактов.

1 — Катушка реле
2 — Сердечник
3 — Стержень
4 — Подвижный якорь
5 — Группа контактов
6 — Пружина
7 — Питание катушки

В первоначальном положении пружина удерживает подвижную пластину. При подключении питания срабатывает электромагнит и притягивает к себе эту пластину, являющуюся якорем, преодолевая усилие пружины. В зависимости от устройства реле контакты при этом размыкаются или замыкаются. После выключения питания якорь под действием пружины возвращается в исходное положение.

Существуют электромагнитные реле с встроенными электронными компонентами в виде конденсатора, подключенного параллельно контактам для уменьшения помех и образования искр, а также сопротивления, подключенного к катушке, для четкой работы реле.

По силовой цепи, которая подключается контактами, может протекать электрический ток намного больше тока управления. Эта цепь гальванически развязана с цепью управления электромагнитом. Другими словами реле играет роль усилителя мощности, напряжения и тока в электрической цепи.

Электромагнитные реле переменного тока приводятся в действие при подключении к ним переменного тока частотой 50 герц. Устройство такого реле практически не отличается от реле постоянного тока, кроме сердечника электромагнита, который в данном случае выполняется из листовой электротехнической стали. Это делается для снижения потерь энергии от вихревых токов.

Параметры электромагнитных реле

Основными характеристиками таких реле являются зависимости между входным и выходным параметром.

Основные параметры реле:

• Время срабатывания реле – характеризует промежуток времени от момента подачи сигнала на вход реле до момента начала действия на силовую цепь.
• Управляемая мощность – это мощность, которой способны управлять контакты реле при коммутации цепи.
• Мощность срабатывания – это наименьшая мощность, требуемая для чувствительного элемента реле, для перехода в рабочее состояние.
• Величина тока срабатывания. Такое регулируемое значение называется уставкой.
• Сопротивление обмотки катушки.
• Ток отпускания – максимальная величина тока на клеммах обмотки реле, при котором якорь отпадает в исходное положение.
• Время отпускания якоря.
• Частота коммутаций с нагрузкой – частота, с которой может осуществляться подключение и отключение силовой цепи.

Преимущества:

• Возможность коммутации силовых цепей с мощностью потребителя до 4 киловатт при объеме реле меньше 10 куб. см.
• Невосприимчивость к пульсациям и чрезмерным напряжениям, а также устойчивость к помехам от молнии и работы устройств высокого напряжения.
• Гальваническая развязка между цепью управления и силовыми контактами.
• Незначительное снижение напряжения на замкнутых контактных группах, вследствие чего низкое тепловыделение.
• Невысокая стоимость электромагнитного реле в отличие от полупроводниковых устройств.

Недостатки:

• Низкое быстродействие.
• Небольшой срок службы.
• Образование радиопомех при коммутации цепей.
• Проблемы при подключении и отключении высоковольтных нагрузок постоянного тока и индуктивных потребителей.

Сфера использования

Широкую популярность получили реле в области производства и распределения электрической энергии. Безаварийный режим эксплуатации обеспечивает релейная защита линий высокого напряжения на подстанциях и в других местах. Элементы управления, применяемые в релейной защите, способны на подключение высоковольтных цепей. Э

Электромагнитные реле, функционирующие в качестве релейной защиты, получили популярность из-за следующих достоинств:

• Возможность работы с невосприимчивостью к возникающим паразитным потенциалам.
• Высокая скорость реагирования на изменение параметров подключенных цепей.
• Повышенная долговечность.

С помощью релейной защиты выполняется резервирование линий питания и оперативное отключение неисправных участков цепи. Электромагнитные реле являются наиболее надежной защитой, в отличие от релейных устройств.

Электромагнитные реле применяется в управлении производственными линиями, конвейерами, на участках с повышенными паразитными потенциалами, там, где нельзя использовать полупроводниковые элементы.

Принцип действия, по которому работают такие устройства реле, применяется в оборудовании для удаленного управления потребителями, а именно в контакторах, пускателях. По сути дела, это такие же электромагнитный вид реле, только рассчитанные для очень больших токов, достигающих несколько тысяч ампер.

Релейные блоки применяются для управления емкостных установок, служащих для плавного запуска электродвигателей повышенной мощности.

Электромагнитные реле применялись даже в первых вычислительных комплексах. В них реле использовались как логические элементы, выполняющие простые логические операции. Скорость работы таких электронно-вычислительных машин была низкая. Однако такие своеобразные компьютеры были более надежными, в отличие от последующего поколения ламповых моделей вычислительных машин.

Сегодня можно привести множество примеров применения электромагнитных реле в бытовых устройствах: стиральных машинах, холодильниках и т.д.
