Как распределить три фазы в частном доме

Как распределить нагрузку по фазам в частном доме?

Как распределить нагрузку по фазам в частном доме

При 3 фазном вводе в дом электричества самым сложным вопросом в электромонтаже является сборка распределительного щита. Как правильно распределить нагрузку по фазам в частном доме? Давайте подробно разберем, как это сделать.

При «некачественно» собранном щите, без учета мощности потребителей произойдет перекос по фазам. Что это означает и чем это опасно?

В начале я расскажу почему так происходит. Потом дам рекомендации как распределить нагрузку по фазам в частном доме и в конце статьи опишу некую типовую схему.

Перекос фаз в трехфазной сети

Прямой опасности в этом никакой для вас нет. Есть только постоянно отключающийся трехфазный автоматический выключатель. Почему так происходит?

В трехполюсном автоматическом выключателе, например С 25 есть три однофазных автомата. Каждый из них выдерживает 25 А. То есть на каждую фазу приходится по 5 кВт мощности, отсюда и получается, что подключенная мощность к дому 15 кВт. Все три однофазных автоматических выключателя соединены в один и имеют единый рычаг. Здесь о том как правильно подобрать автоматические выключатели.

Что происходит если распределить нагрузку по фазам в частном доме в случайном порядке? Рассмотрим на примере: на фазе «А» подключен весь свет, на фазу «В» подключен весь второй этаж розетки, а на фазу «С» первый этаж.

На втором этаже три спальни и мощные потребители отсутствуют. Современные светодиодные светильники также потребляет немного. А вот фаза «С» будет нагружена стиральной машиной, духовкой, микроволновкой, посудомоечной машиной, электрочайником и возможно еще пылесос, фен в ванне и многим чем еще.

Вы включили стиральную машину (1,7 кВт), на кухне включили разогреваться духовку (+2 кВт) и поставили в неё вкусную пиццу. Тем временем нужно немного пропылесосить (+2 кВт) вокруг стола т.к. рассыпался сахар и вскипятить чайник (+2 кВт). Итого 7,7 кВт, что вполне хватит «перекосить» трехфазный автоматический выключатель на 25 ампер.

Из-за общего рычага воздействия перегруженная фаза выбьет весь автомат. В итоге вместо возможности использования 15 кВт у вас останется только 5 кВт. Кстати о том какой счётчик будет вам выгоднее иметь однотарифный и двухтарифный здесь.

Как рассчитать нагрузку?

Для того чтобы правильно распределить нагрузку по фазам в загородном доме необходимо составить список особо мощных потребителей и хоть немного представить какие из них одновременно используются.

Для того чтобы было немного проще ориентироваться вот перечень наиболее мощных потребителей на, которые стоит ориентироваться при распределении нагрузки по фазам:

  1. Варочная поверхность 7 кВт;
  2. Духовой шкаф или духовка потребляет 2,5 кВт мощности;
  3. Стиральная машина — 1,7 кВт;
  4. Посудомоечная машина — 1,7 кВт;
  5. Электрический чайник — 2 кВт;
  6. Микроволновая печь — 1 кВт;
  7. Пылесос — 2 кВт;
  8. Утюг — 2 кВт;
  9. Бойлер накопительный — 2 кВт;
  10. Сплит-система — 1 кВт.

Как распределить нагрузку по фазам в частном доме?

Теперь давайте вместе подумаем, что из этого будет работать совместно, а что вряд ли. И сделаем некую виртуальную модель как распределить нагрузку по фазам в частном доме. Для этого посчитаем возможную максимальную мощность.

Итак, как мы видим самое нагруженное помещение в доме — кухня.

Самая мощная в доме — варочная поверхность. Для загородного дома использовать необходимо трехфазную плиту, причем подключаем мы ее только на две фазы «В» и «С». Если мы задействуем только одну фазу, то мощности нам хватит только на две конфорки. Дальше поймете почему мы будем использовать только две фазы, а не три.

Все остальные розетки на кухне мы распределяем на фазу «А». Больше эту фазу мы не будем задействовать вообще. Это будет самая нагруженная фаза.

Однако и другую фазу мы не будем использовать на кухне. Исключение составит варочная поверхность, которая соединена по двухфазной схеме.

Это сделано для того, чтобы исключить появление двух разных фаз в соседних розетках. Тем самым мы обезопасим себя от возможности встречи с линейным напряжением. Это те 380 вольт, которые могут серьезно навредить здоровью. 220 вольт вообще не страшны по сравнению с 380 В. Запомните это.

Осталось совсем чуть-чуть. Бойлер вместе со стиральной машинкой подключаем через устройство защитного отключения на фазу «В».

Оставшееся оборудование вешаем на фазу «С».

Вот примерно так и распределяем нагрузку по фазам в частном доме.

как распределить нагрузку по фазам

Конечно, это приведена типовая схема распределения. Возможно, вы вообще не любите готовить и у вас есть только микроволновка. Также все относительно по поводу котельного оборудования, но результат везде должен получаться одинаковый. Мощность электроприборов распределяется равномерно по трем фазам, желательно, чтобы двух разных фаз не было в одной комнате. Если так не получается разводите их по противоположным сторонам помещения.

Если при сборке распределительного щита поставить устройства защиты от перенапряжения с индикаторами напряжения и тока: можно в режиме онлайн увидеть какая фаза перегружена, а где нет нагрузки. Тоже самое можно сделать с помощью токовых клещей.

Однако правильно собрать щит на этапе строительства выйдет гораздо дешевле и лучше, чем перекраивать его после.

Надеюсь, статья была полезна для вас. Теперь, после прочтения вопрос: Как распределить нагрузку по фазам в частном доме? — решен окончательно если нет задавайте вопросы в комментариях.

Добавляйте статью к себе в закладки и делитесь с друзьями. Готов ответить на ваши вопросы.

Серьезный 3-х фазный щит для небольшого загородного дома

Очередной щит для подписчика.
Сравнивая квартирные щиты с теми которые установлены в загородных домах, не забывайте…
В загородном доме куда больше специализированных стационарных потребителей, таких как всякие скважинные насосы, энергозависимые септики, уличное освещение и т.д. А еще данный дом полагается на электрическое отопление конвекторами, посему и их надо было запитать.

Всё серьезно, топовая автоматика ABB серий S (токовая В) и F (тип А), ящик ABB Mistral 41. Собран ПуГВ 6мм2 с обжимом.

Собран четко и наглядно.

Выделенной мощности 15квт по 3-м фазам с одной стороны хватает, но с другой, из-за малой мощности по каждой фазе (всего 25А), приходится серьезно заморачиваться с распределение нагрузок. Ведь не будем забывать — "не все фазы одинаково полезны", особенно в загородных условиях. Посему у щита отсутствует внешняя маркировка и сделана только внутренняя. Подключать и пробовать придется по факту, и возможно зимой, когда сеть будет нагружена, делать перераспределение нагрузок.

Начало как и всегда — вводной рубильник и силовая розетка.

Далее все по фазам.

Обратите внимание на УЗМ-50Ц, это последняя версия, с улучшенной "отделкой". Теперь оно красивое и аккуратное.

Некоторые читатели обратили внимание на то что в прошлом загородном щите отсутствовала возможность подключения 3-х фазных электроприборов, т.к. реле напряжения стояли пофазно как и здесь. Там не планировались 3-х фазные потребители, а тут их использование не исключается, посему справа у щита есть место и заранее установлены удержатели модулей для 3-х фазного реле напряжения и 3-х фазных диффавтоматов. Так же в свободные места можно установить девайсы для автоматизации и дистанционного управления отоплением.

В закрытом виде.

Следующая запись по электрике будет про самостоятельную разводку проводки в загородном доме, т.к. большинство это делают сами и много раз просили написать общедоступную "инструкцию".

Распределение нагрузки по фазам — схема, правила, видео

Вам необходимо сделать трехфазное питание для дома? О том, как это сделать, читайте описание ниже.

Прежде всего, нужно провести расчет трехфазной цепи.

Перекос фаз в трехфазной сети

Прямой опасности в этом никакой для вас нет. Есть только постоянно отключающийся трехфазный автоматический выключатель. Почему так происходит?

В трехполюсном автоматическом выключателе, например С 25 есть три однофазных автомата. Каждый из них выдерживает 25 А. То есть на каждую фазу приходится по 5 кВт мощности, отсюда и получается, что подключенная мощность к дому 15 кВт. Все три однофазных автоматических выключателя соединены в один и имеют единый рычаг. Здесь о том как правильно подобрать автоматические выключатели.

Что происходит если распределить нагрузку по фазам в частном доме в случайном порядке? Рассмотрим на примере: на фазе «А» подключен весь свет, на фазу «В» подключен весь второй этаж розетки, а на фазу «С» первый этаж.

На втором этаже три спальни и мощные потребители отсутствуют. Современные светодиодные светильники также потребляет немного. А вот фаза «С» будет нагружена стиральной машиной, духовкой, микроволновкой, посудомоечной машиной, электрочайником и возможно еще пылесос, фен в ванне и многим чем еще.

Вы включили стиральную машину (1,7 кВт), на кухне включили разогреваться духовку (+2 кВт) и поставили в неё вкусную пиццу. Тем временем нужно немного пропылесосить (+2 кВт) вокруг стола т.к. рассыпался сахар и вскипятить чайник (+2 кВт). Итого 7,7 кВт, что вполне хватит «перекосить» трехфазный автоматический выключатель на 25 ампер.

Из-за общего рычага воздействия перегруженная фаза выбьет весь автомат. В итоге вместо возможности использования 15 кВт у вас останется только 5 кВт. Кстати о том какой счётчик будет вам выгоднее иметь однотарифный и двухтарифный здесь.

Как рассчитать нагрузку?

Для того чтобы правильно распределить нагрузку по фазам в загородном доме необходимо составить список особо мощных потребителей и хоть немного представить какие из них одновременно используются.

Для того чтобы было немного проще ориентироваться вот перечень наиболее мощных потребителей на, которые стоит ориентироваться при распределении нагрузки по фазам:

  1. Варочная поверхность 7 кВт;
  2. Духовой шкаф или духовка потребляет 2,5 кВт мощности;
  3. Стиральная машина — 1,7 кВт;
  4. Посудомоечная машина — 1,7 кВт;
  5. Электрический чайник — 2 кВт;
  6. Микроволновая печь — 1 кВт;
  7. Пылесос — 2 кВт;
  8. Утюг — 2 кВт;
  9. Бойлер накопительный — 2 кВт;
  10. Сплит-система — 1 кВт.

Порядок расчета

1. Симметрично распределить нагрузку на три фазы. Мощность на каждой фазе будет равна мощности трехфазной нагрузки, кратная трем
2. Рассчитать нагрузку на каждую фазу
3. В результате, нужно добиться того, чтобы на каждой фазе, в момент полной загрузки сети, была примерно одинаковая мощность
4. Определить ток на самой загруженной фазе. После этого необходимо проверить, чтобы при максимальной мощности ток был меньше тока срабатывания входного трехфазного автомата

Разделение электропроводки на группы

Из-за использования в жилье большого количества таких электроприборов как стиральных машин, кондиционеров, бойлеров, различной аудио и видео техники возросла нагрузка на современную электропроводку. Кухонное помещение занимает первое место в доме по сосредоточению бытовых приборов – электроплита, холодильник, микроволновка, посудомойка, пароварка, электрический чайник и множество дополнительной техники, которая потребляет большое количество электроэнергии.

Например, трехфазный ввод (380 В) и чтобы избежать на нем перегрузки, все фазы должны быть равномерно распределены. В противном случае напряжение на фазных проводах будут различаться между собой в большую или меньшую сторону. В случае, когда имеется однофазное питание равное 220 В при перепадах напряжения в пределах от 150 до 280 В может привести к поломке электроприборов.

Также при такой работе происходит увеличение потребления электроэнергии у техники, которая не защищена от перепадов напряжения в сети. Поэтому очень важно грамотно распределить нагрузки по фазам.

Распределение нагрузки в щетке 380 вольт в загородном доме

Для распределения нагрузки и обеспечения защиты и безопасности при эксплуатации электропроводка делится на группы. Такой способ позволит раздельно управлять подачей тока отдельных приборов или совокупностью электро потребителей. Этот метод удобен при проведении ремонтных работ, так как можно отключать нужную группу электропитания. При различных аварийных ситуациях – затопили соседи, был неудачно забит гвоздь в стену, который повредил проводку. Отключив аварийный блок, можно продолжать пользоваться остальными линиями.

Рекомендации по разделению:

Распределение по фазам при 380 вольтовом распределения автомата тов

  • Крупные бытовые приборы, которые выступаю в роли мощных энергопотребителей, устанавливаются отдельно с монтажом защитного автомата в распределительном боксе. Такой техникой является электрическая плита, электрическая духовка, электрочайник, водонагревающее устройство, кондиционер, стиральная машина.
  • Группа розеток, каждое помещение гостиную, спальню, детскую, кабинет рекомендуется изготовить индивидуальными блоками.
  • Кухня является очень загруженной частью любого жилья, где розетки также следует сделать раздельно.
  • Система освещения делается индивидуальным блоком, по возможности лучше сделать и освещение каждой комнаты по отдельности.
  • Санитарный узел, который входит в пункт самых опасных помещений по системе электробезопасности, где имеется повышенная влажность, также должен быть выполнен отдельной группой.

Перед тем как начать разделение электропроводки на группы, следует составить план помещения с нанесенными местами расположения розеток и мощных бытовых приборов, светильников, выключателей. Зная заранее, какие места подключения электротехники будут задействованы, можно избежать в дальнейшем переделки проводки.

Схема разграничение фаз в щетке 380 вольт в квартире

Совокупность розеток и осветительных приборов рассчитывается из электрической нагрузки для этого ряда. В случае, когда мощность всех подключаемых агрегатов превышает норму допустимую для этой системы, блок разделяется на два или при надобности большее количество линий.

Схема подключения автоматов при вводном напряжении 220 в

В комнатах с повышенным уровнем влажности устанавливается дифференциальная защита на утечку тока 10 мА. Наиболее подходящие приборы для установки – автоматический выключатель в комплексе с УЗО или комплексный защитный аппарат, выполняющий защитные функции двух аппаратов. Позволит защитить питаемую цепь от перегрузок, токов короткого замыкания такие сочетания кабелей с автоматами:

  1. Для прочих линий монтируется дифференциальная защитная система на ток утечки 30 мА.
  2. Освещение выполняется кабелем с сечением 3х1.5 мм2, защита автоматом 10 А.
  3. Розетки лучше выполнить кабелем 3х2.5 мм2 и защитой автоматического выключателя 16 ампер.
  4. Потребители с мощностью более 3.5 кВт – электродуховки, электроплиты должны подключаться напрямую к электрокабелю с установкой автоматического выключателя нужного номинала.

Калькулятором онлайн, произвести расчет сечения провода.

Схема распределения нагрузки в квартире с подводом 220 вольт в квартире

Выбирать автоматы защиты и сечение, питающие провода следует по более загруженной фазе. Неравномерное распределение загрузки фаз и неучтенные асимметрии в распределении нагрузки тока, приводит к серьезным погрешностям при выборе сечений проводов, что приводит к перегрузке электрической системы – перегрев, поломка, риск воспламенения. При покупке электрокабеля, рекомендуется выбирать провода с показателями пожарной безопасности.

Подробно, о монтаже щитка квартиры.

Разводка однофазного щитка

Например, к щиту подключаются — плита (варочная панель) 7,2 кВт; духовой шкаф 4,3 кВт; кухня 5,5 кВт; комната 3,5 кВт; ванная 3,5 кВт; двигатель 3-фазный 1,5 кВт; розетка 3-фазная.

Рассмотрим такую ситуацию: у вас была однофазная сеть и теперь дали разрешение на проведение трехфазной. В этом случае нужно все потребители распределить по фазам.

Самый мощный прибор это варочная панель (плита) 7,2 кВт, которую нужно посадить на первую фазу. На вторую подключить духовой шкаф и комнату. В итоге получается 7,8 кВт. А на третью фазу подключить кухню и ванную комнату. Общая мощность получится 9 кВт. Прибавим еще мощность двигателя, разделив ее на каждую фазу одинаково. В итоге получилось: на первой фазе 7,8 кВт; на второй фазе 9,4 кВт; на третьей — 9,6 кВт. Приблизительно распределили нагрузку по фазам по возможности равномерно. Посмотрим, какой в результате получился щиток.

  • Итак, трехфазный щиток состоит из входного автомата и трехфазного счетчика. Далее, на первую фазу подключен автомат 40 Ампер, через который питается плита мощностью 7,2 кВт. Если просуммировать с двигателем, будет 7,8 кВт.
  • Ко второй фазе через автомат 25 Ампер подключен духовой шкаф и микроволновая печь. Через второй автомат 16 Ампер подсоединена комната проектной мощностью 3,5 кВт. Общая мощность получилась 8,4 кВт.
  • К третьей фазе подключен ДИФ автомат и обычный автомат. Через обычный автомат на 25 Ампер подключена кухня проектной мощностью 5,5 кВт. Через ДИФ автомат подключена ванная комната проектной мощностью 3,5 кВт. Общая мощность на третью фазу получается 9,6 кВт.

Распределение полной мощности двигателя на три фазы по 0,6 кВт:

  • первая фаза: 7,2+0,6=7,8 кВт;
  • вторая фаза: 4,3+3,5+0,6=8,4 кВт;
  • третья фаза: 5,5+3,5+0,6=9,6 кВт.

По всем трем фазам максимальная мощность составляет 9,6 кВт. Если проектная мощность 8,8 кВт и входной автомат на 40 Ампер, а у нас проектная мощность на одной из трех фаз 9,6 кВт, то такой автомат не выдержит нагрузку. Если третью фазу загрузить на полную мощность, то этот автомат отключится. Поэтому, входной автомат нужно ставить на 50 Ампер.

Из этого примера видно, что при небольшом количестве потребителей можно полноценно загрузить трехфазную цепь. Иногда возникает необходимость подключить кондиционеры, электрический теплый пол и другие потребители высокой мощности.

Прежде чем покупать электрическое оборудование, надо рассчитать потребляемую мощность. Потянет ли входной автомат и разрешенный лимит по току на электроснабжение дома?

После подсчета всех нагрузок по фазам можно определить, какой мощности нужен входной автомат. Узнать в энергосбыте, какой резерв по току вам дадут. Возможно, разрешение дадут только на 25 Ампер. Придется покупать приборы из расчета на эти 25 Ампер. На фазу дается только 5,5 кВт.

В этом случае, что делать с электроплитой на 7,2 кВт? Современные электроплиты и варочные панели имеют подключение к двухфазной цепи, а иногда и к трехфазной. Кроме земляного и нулевого вывода имеется L1 и L2 (иногда L1, L2, L3). В первом случае для подключения двухфазной цепи, а во втором – подключение трехфазной цепи. Такие мощные нагрузки предусмотрены специально, чтобы можно было их распределить.

Когда делаете проект и запрашиваете проектную мощность, пытайтесь получить разрешение на мощность с запасом.

Пишите , дополнения к статье, может я что-то пропустил. Загляните на карту сайта, буду рад если вы найдете на моем сайте еще что-нибудь полезное.

Схема электропроводки трехфазной в частном доме. Правила распределения

Схема электропроводки трехфазной в частном доме. Правила распределения

Как очевидно из вышесказанного, ответ на вопрос, как распределить нагрузку по фазам в частном доме, кроется в равномерном делении потребителей на все токопитающие жилы. Популярным способом является подключение отдельной группы розеток в комнатах к отдельному фазному проводу. Причём последующая группировка происходит так, чтобы оптимизировать нагрузку на сеть. По аналогичному принципу подключается и освещение, распределение нагрузки по фазам проводника должно быть равномерным.

Схема распределения трёх фаз для энергоснабжения коттеджа Источник samelectrik.ru

Приведённое выше изображение показывает правильное подключение 380 вольт, 3 фазы. Частный дом, схема электроснабжения которого представлена, «разведён» правильно, с учётом всех требований.

Схема правильного подключения электрощита для загородного дома Источник samelectrik.ru

Следующее изображение показывает правильное подключение электрощитка на 380 вольт 3 фазы. Частный дом, схема технологического присоединения которого показана на картинке, подсоединён верно, что снижает вероятность отключения автоматов в результате перегрузки сети.

Разбивка на группы

Перед тем, как распределить нагрузку по фазам в частном доме, займитесь разбивкой отдельных линий вышеупомянутых энергопотребителей. На этом этапе необходимо подготовить отдельную линию электропроводки для розеток в каждую комнату и отдельно для света.

Проводка коттеджа с распределённой нагрузкой напряжения Источник samelectrik.ru

Верное распределение нагрузки по фазе в частном доме выполняется прокладкой отдельной магистрали к самым мощным энергопотребителям из вышеупомянутого списка. Для наглядного и понятного разбора ситуации, обратите внимание на приведённую чуть выше план-схему.

Сколько вольт в 0,4 кВ

Чертёж показывает, как распределить нагрузку по фазам в частном доме и разбить потребителей на группы. Вводным кабелем, идущим от счётчика, здесь выступает ВВнг 5*10 (5 жил с сечением 10 мм2). Защита от перегрузок и коротких замыканий возложена на автомат ВА 40 А.

  • К первой группе (фаза L1) подключаются световые приборы. В качестве защиты используется автомат на 10 А. кабель для протяжки линий: ВВГнг 3*1,5 мм2.
  • Второй группой объединены потребители, подключенные к розеткам ванной и санузла. В качестве автоматического выключателя здесь установлено устройство защитного отключения (УЗО 10А-10mA). Марка кабеля, который здесь используется ВВГнг 3*2,5 мм2, не менее. Подключается она также на фазу L1.

Полезно! Допускается использование УЗО с допустимым большим значением силы тока, но не более 30 А.

  • Третья группа потребителей – розетки, установленные в остальных комнатах (гостиная, спальные, рабочий кабинет, кладовая, гардеробная). Линия подключается на фазу L2 с проводом, сечение которого не менее 2,5 мм2. Защита оборудования и людей возлагается на автомат 16 А.
  • К четвёртой группе потребителей относят розетки кухни и коридора. Запитываются через фазу, обозначенную как L3. Подключается по принципу, аналогичному тому, который использовался для третьей группы: трёхжильный кабель в 2,5 «квадрата» и 16-ти амперный автомат.
  • Пятой группой является провод, идущий на электроплиту. Подключается на 3 фазы с нулём и обязательным заземлением. Кабель здесь используется марки ВВГнг 5*6 мм2, защитное устройство: УЗО 32 А-32mA.

Важно! Перед тем, как распределить нагрузку по фазам в частном доме, по вышеуказанной схеме, имейте в виду, что она приведена в качестве примера. Для каждой отдельной ситуации она может отличаться по тем или иным признакам.

Пример разводки по одному этажу

Рассмотрим пример технологической схемы для 1-го этажа коттеджа. Такой вариант ещё одно верное решение того, как распределить нагрузку по фазе в частном доме. Этот вариант связан с тем, что максимальное количество энергопотребителей сконцентрировано именно на этом этаже.

Какой провод использовать для проводки в доме. Лучшие провода для проводки в доме: сечения, маркировка

Какой провод использовать для проводки в доме. Лучшие провода для проводки в доме: сечения, маркировка

Чтобы правильно организовать подачу электроэнергии при строительстве или ремонте, нужно знать, какой провод использовать для проводки в доме. Устройство питающей сети лучше доверить специалисту, но закупку материалов можно сделать самостоятельно. Для этого необходимо помнить основные правила грамотного выбора кабеля.

Какой провод использовать для проводки в доме. Лучшие провода для проводки в доме: сечения, маркировка

Из чего делают электрические кабели

Главным проводником электрического тока являются алюминиевые или медные жилы. Чем больше их диаметр, тем выше возможности кабеля.

Алюминиевые провода дешевле, но они скорее приходят в негодность и имеют более низкий коэффициент электропроводности.

Медный кабель долговечен, не переламывается на изгибах и способен пропускать больший ток, чем алюминиевый при одном и том же диаметре.

Всю проводку в доме рекомендуется делать однотипной. Это связано с тем, что для соединения изделий из разных материалов потребуется специальный переходник, чтобы не создавать гальванической пары. В этом случае происходит окисление и разрушение проводов, что может привести к короткому замыканию.

Основные жилы одеты в оплетки из резины, полиэтилена или ПВХ. Часто несколько таких изолированных проводников объединяются в пучок, который, в свою очередь, покрыт защитной оболочкой.

Разновидности прокладки проводки

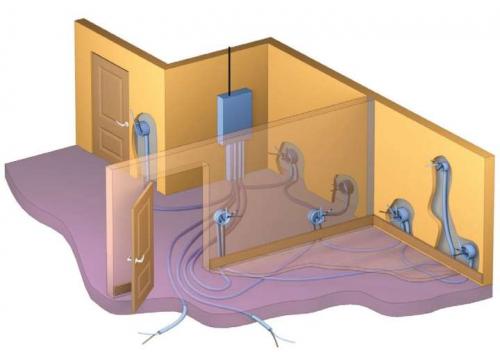

Выбор нужного провода зависит от вида прокладки, т.к. способ монтажа влияет на предъявляемые требования.

Открытая

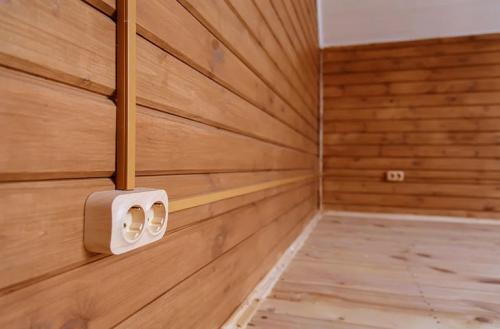

Открытой называется прокладка кабеля непосредственно по строительным конструкциям. Она производится там, где нет возможности или необходимости прятать проводку в стене или потолке.

Какой провод использовать для проводки в доме. Лучшие провода для проводки в доме: сечения, маркировка

Так как открыто проложенный кабель ничем не защищен, необходимо оградить его от механических повреждений. Кроме того, в целях безопасности рекомендуется использовать провод сечением жилы не менее 4 мм².

Скрытая

Для устройства скрытой проводки в стене пробивают борозду, в которой прокладывают кабель, а затем заделывают ее и покрывают штукатуркой. При таком способе электрообеспечения к проводу предъявляются менее строгие требования, т.к. он изолирован как от внешних воздействий, так и от последствий перегрева.

Требования к домашней электрической сети регламентируются ПУЭ п. 7.1.34.

Отличие кабеля от провода

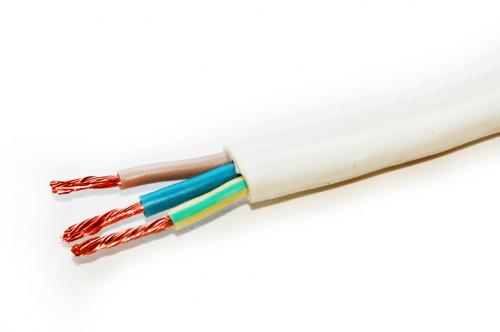

Провод — это облегченная конструкция, состоящая из 1-3 изолированных жил. Он менее защищен, чем кабель, и имеет более простое внутреннее устройство.

Какой провод использовать для проводки в доме. Лучшие провода для проводки в доме: сечения, маркировка

Кабель — это провод более сложной конструкции. Помимо нескольких отделенных друг от друга жил, он имеет двойной слой изоляции, прокладку, экран и рекомендуется для использования в жилых помещениях.

Виды проводов для электропроводки

Наиболее часто применяемые марки проводов для подачи электричества в жилые помещения:

  • ВВГ;
  • NYM;
  • ПУНП;
  • ВБбШв.

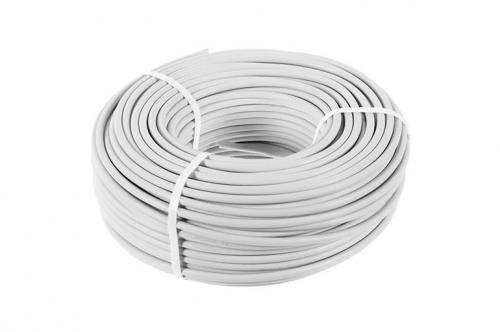

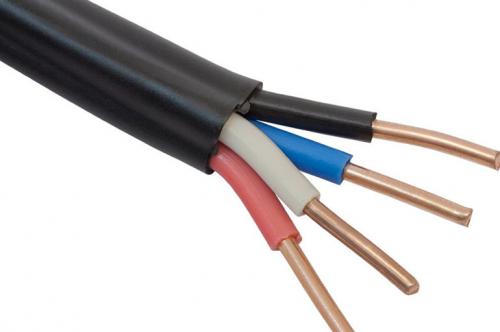

Чаще всего для внутренней проводки в жилом доме применяется кабель ВВГ. Он имеет медные жилы в ПВХ-оплетке и общей изоляции из того же материала.

Какой провод использовать для проводки в доме. Лучшие провода для проводки в доме: сечения, маркировка

ВВГ используют для прокладки электричества от ответвительной коробки к розеткам. Его преимуществом является большая устойчивость к перепадам температур и влажности. Кроме того, провод, имеющий маркировку ВВГнг, не распространяет горение. Обозначение ВВГнгLS указывает на пониженное дымообразование, а буквы ВВГнгFR-LS — на дополнительную изоляцию лентой из слюды.

Провод с маркировкой NYM имеет улучшенные эксплуатационные характеристики по сравнению с ВВГ: увеличенную температурную стойкость, гибкость, надежность. Кроме внутренней и внешней изоляции, между жилами и наружной оболочкой есть резиновый наполнитель.

Недостатком этого провода служит повышенная чувствительность к ультрафиолетовым лучам, вследствие чего его нельзя применять в открытых незатемненных местах.

ПУНП — более дешевый провод из 1-3 жил. Его характеристики намного хуже, чем у предыдущих аналогов. Он может применяться в узком диапазоне температур при сетевом напряжении до 250 В.

Какой провод использовать для проводки в доме. Лучшие провода для проводки в доме: сечения, маркировка

С 2007 г. кабель ПУНП запрещен к применению в домашней сети из-за пожароопасности и ненадежности.

ВБбШв

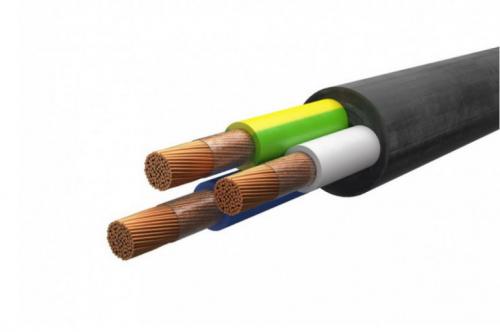

Для наружного подведения электричества используется силовой кабель ВБбШв, укрепленный специальной броней. Наличие металлизированной оболочки позволяет прокладывать его в земляной траншее, в гофрированной трубе на открытых участках придомовой территории или внешней стене дома. Необходимым условием служит укрытие провода от попадания солнечного света.

Какую проводку лучше использовать в частном доме. Тип 2 – электрокабель NYM

Этот тип также относятся к качественным электрокабелям, использующимся для создания проводки внутри частных домов. С их помощью прокладывают силовые линии и сети освещения. Такая электропроводка выдерживает напряжение максимум 660 В.

Производители для изготовления кабелей NYM используют медь. Количество жил в таком проводе тоже составляет от 1 до 5 штук. Популярностью пользуются токопроводящие изделия, у которых поперечное сечение изменяется в диапазоне от 1,5 до 16 мм². При этом радиус изгиба электропроводов NYM превышает их диаметр в 4 раза.

Двухжильный электрокабель NYM Источник murmansvet.ru

Производители выпускают кабели NYM с 2-й изоляцией. Они используют обыкновенный ПВХ для изготовления внешней защиты этих проводов. Негорючий поливинилхлорид применяется при производстве внутренней оплетки всех дополнительно изолированных жил.

NYM электрический кабель для освещения и силовых линий изготавливается при использовании мелованной резины. Она применяется в качестве наполнителя между прослойками провода. Благодаря использованию мелованной резины увеличивается прочностная характеристика электрокабелей NYM. Кроме того, такие токопроводящие изделия стойки к высоким температурам.

Однако электропровода этого типа уязвимы перед ультрафиолетовым излучением. Поэтому кабели NYM стараются не прокладывать на участках, куда попадают прямые солнечные лучи. Такую электропроводку обычно прикрывают.

Электропроводка в частном доме своими руками пошаговое описание. Правила монтажа электропроводки в деревянном доме ПУЭ

Для деревянных строений есть свои дополнительные требования по безопасности. Дерево является легко воспламеняемым материалом, что влечет за собой несколько серьезных проблем, главная из которых – потенциальная угроза жизни человеку.

При проектировании такой проводки следует проявить особое внимание к нормативным требования пожаробезопасности. Однако есть одна загвоздка – не существует единого регламента, устанавливающего порядок этих требований и действий. Чтобы не сделать ошибок, необходимо детально знать нормы ПУЭ, требования многих СНиПов и ГОСТов. Соответствующими знаниями обладают только специалисты. Наша редакция сделала выборку главных требований безопасности.

Халатность и незнание могут легко привести к трагедии

  • Недопустимо возгорание электрической проводки и передачи открытого огня деревянным частям конструкции. Произойти подобное может в результате короткого замыкания (КЗ)
  • Физико-механические и эксплуатационные свойства проводов должны соответствовать уровню потребляемой мощности с учетом пиковых нагрузок на каждом участке электропроводки.
  • Недопустимо возникновение нагрева в местах клеммных соединений.
  • Для внутридомовых сетей разрешено применять только медные проводники. Запрещается соединение двух металлов, образующих гальваническую пару.

Нарушения на вводе силового кабеля в деревянное строение

  • Проход сквозь деревянные части конструкции кабелем выполняется через металлическую гильзу, которая представляет собой толстостенную трубу (минимальная толщина 2,8 мм для проводов сечением до 4мм2, 3,2 мм – для более толстых проводов), обеспечивающую надежный теплоотвод при возгорании. В деревянные дома запрещено вводить алюминиевые кабели, поэтому переход на медный ВВГнг или аналоги выполняется снаружи через специальные зажимы, обеспечивающие плотный контакт без окисления, разрушения проводников и искрения.

Схема электроотопления частного дома. Простое Электрическое отопление частного дома: Виды и их плюсы и минусы- лучшие варианты

Самый массовый и эффективный способ обогрева квартиры или частного дома – это использование отопительной системы, которая работает на природном газе. Но как обычно бывает на дачах, газовая магистраль просто отсутствует.

Поэтому единственным безопасным и экологически чистым источником энергии для отопления остается — электроэнергия.

А тем более запасы природных полезных ископаемых ограниченны, и со временем, придется искать альтернативу, то есть электричество.

частного дома или квартиры. Тем более, что существует много способов электрического отопления, которые мы обязательно рассмотрим.

Плюсы использования

Начнем, как всегда, с преимуществ :

    Схема электропроводки трехфазной в частном доме. Правила распределения 06Экологическая чистота при использовании электрических обогревателей, не выделяет вредных выбросов, угарных газов.
  1. Изначально не большие затраты. Не требуется проектной документации.
  2. Практически бесшумные. Надежное оборудование, ломается редко.
  3. Простота монтажа, большинство средств переносных.
  4. Возможность регулировки температуры в каждой комнате. Высокий КПД.

Минусы использования

К недостаткам относят :

  1. Электрический обогрев зависит от электроэнергии. Электричества нет, нет и тепла.
  2. Нестабильность напряжения, может навсегда вывести из строя котел или электрические приборы.
  3. Высокое электропотребление. Следует учитывать состояние электропроводки. Следует уточнить, какую мощность вам выделяют на дом. Возможно, потребуется трех фазная система электросети.

Первые две проблемы можно эффективно решить покупкой генератора. Соответственно увеличиваются затраты.

Обзор вариантов электроотопления частного дома

Перед тем, как перейти к обсуждению видов отопления, следует сказать, что систему отопления следует проектировать и рассчитывать до постройки дома, чтобы потом не заниматься переделками.

Подготовьте электропроводку

Особенно следует уделить особое внимание электропроводке.

Схема электропроводки трехфазной в частном доме. Правила распределения 07

Для того чтобы проводка не грелась, следует придерживаться правилу: 1 мм2 сечения провода соответствует сила тока, равная 8 А.

И самое главное, если дом или квартира не была предназначена для отопления электричеством, то вам придется или ставить электрический котел и подводить к нему отдельный ввод.

В процессе обустройства важно заранее подготовить весь необходимый.

Вариант № 1. Инфракрасные обогреватели

Это инновационный и высокотехнологичный способ обогрева домов и квартир.

Один из самых эффективных, но дорогостоящих методов. Принцип основан излучении длинноволновых инфракрасных волн, которые беспрепятственно распространяются в воздухе и попадая на непрозрачную поверхность нагревают ее.

В результате мы нагреваем не воздух в помещении, а предметы, которые в свою очередь передают тепло воздуху. При использовании такого вида отопления происходит равномерный быстрый нагрев помещения. Потерь при этом не происходит, что дает высокую экономию и КПД.

Схема электропроводки трехфазной в частном доме. Правила распределения 08

Внешний вид оборудования

Выполняется в виде подвесного или передвижного.

Подвесное оборудование имеет вид светильников.

Передвижные обогреватели позволяют направлять тепло, когда надо в необходимое место.

Пленочные лучистые электронагреватели

Но в последнее время используют(ПЛЭН). В основе лежит термостойкий пластик, на который нанесены излучатели (пластины фольги). Излучатели соединены медными пластинами. Пленка имеет толщину около 4 мм.

Форма выпуска ПЛЭНов

Выпускается полосами разной ширины и длины.

Схема электропроводки трехфазной в частном доме. Правила распределения 09

Можно монтировать на пол,, скаты крыш,. При желании пленку можно закрыть отделочными материалами, без потери КПД. При работе пленка разогревается до 40 -50 градусов Цельсия.

Пленка не боится влаги и динамических нагрузок. Легко демонтируется и переносится в другое место. Идеально подходит для домов, в которые приезжают периодически, так как быстро прогревается помещение, ионизируется воздух и удаляются запахи. Для автоматизации процесса электроотопления можно установить терморегуляторы.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
