Как сделать лампу из фонарика

Переделываем бюджетного фонарик в мощный фонарь или в ДХО.

Как известно днем при езде на автомобиле надо включать фары ближнего света или же дневные ходовые огни. Штатные фары большинства автомобилей в основном содержат лампы накаливания, плюс задние огни габаритов – в итоге мы получаем энергопотребление от аккумулятора и генератора порядка 150-300Вт. Но ничего не бывает бесплатно-это влечет к лишнему расходу бензина, к преждевременному выходу из строя ламп накаливания автомобиля, то есть к дополнительным затратам и потере времени на ремонт. Дневные ходовые огни неплохо выделят автомобиль на дороге и являются хорошим е дополнением любого транспортного средства. Однако цена фирменных ДХО в наших магазинах обычно совсем немаленькая. Попробуем сделать их самостоятельно, тем более цены на материалы будут минимальны. Я пробовал разные варианты ДХО. Но всегда чего то не устраивало-то часто перегорали светодиоды, то светорассеивающая арматура быстро теряла прозрачность от грязи и песка и т.д. Но вот подвернулся под руки фонарь налобный из магазина Fix Price за смешную цену 50 рублей. У него оказался неплохой зеркальный рефлектор и небольшие габариты. Ради эксперимента решено было его модернизировать. Переделанный фонарик можно применить как в режиме ДХО, так и в качестве мощного фонаря в гараже, на отдыхе на природе и т.д.
Можно посмотреть процесс изготовления самоделки в видео:

Что для этого нужно.
— фонарь налобный с FIX PRICE;
-паяльник;
-тестер;
-блок питания 12В ;
-светодиод белого свечения 1вт-7штук;
-диоды выпрямительные 1А-4шт;
-фольгированный двухсторонний текстолит;
-термопаста;
-герметик силиконовый;
-листовой латунный или медный металл толщиной 0,3мм.
Разборка фонаря.
Разбираем фонарь на составляющие части. Отсоединяем плату со светодиодами от корпуса батарей. Кстати из этого батарейного отсека можно сделать повербанк, добавив плату зарядки аккумуляторов. Но сейчас нам нужен только сам корпус фонаря с рефлектором и стеклом.

Изготовление печатной платы, теплоотводов, сборка фонаря.

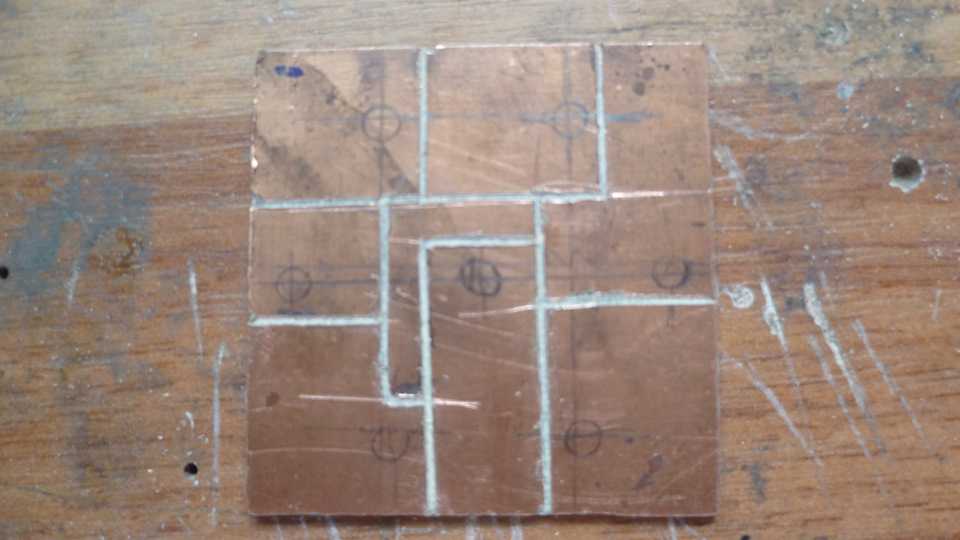

Из фольгированного двухстороннего текстолита с размером 45х45мм делаем печатную плату. Резаком делаем дорожки для двух групп светодиодов. Первая группа на четыре светодиода, вторая на три.

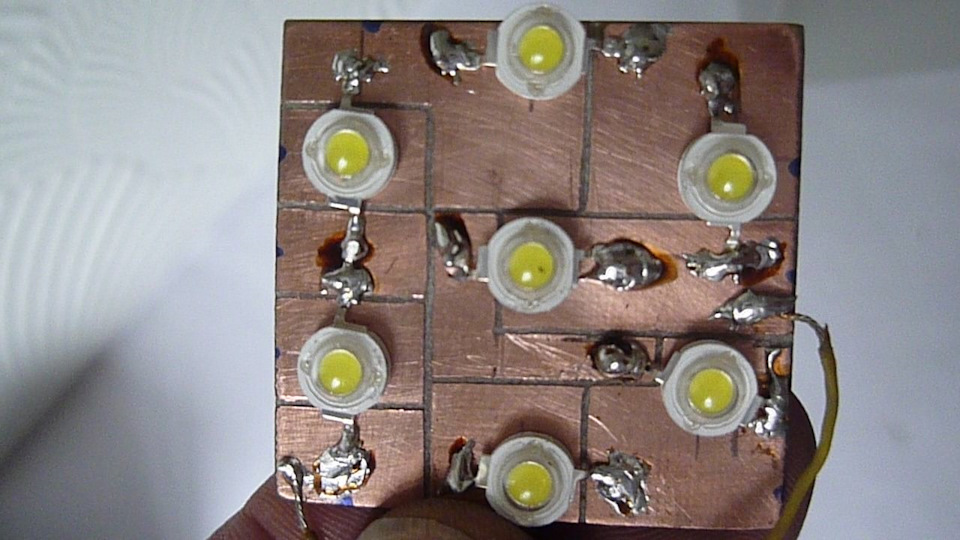

Затем устанавливаем с помощью термопасты светодиоды на печатную плату и распаиваем согласно схемы, приведенной ниже.

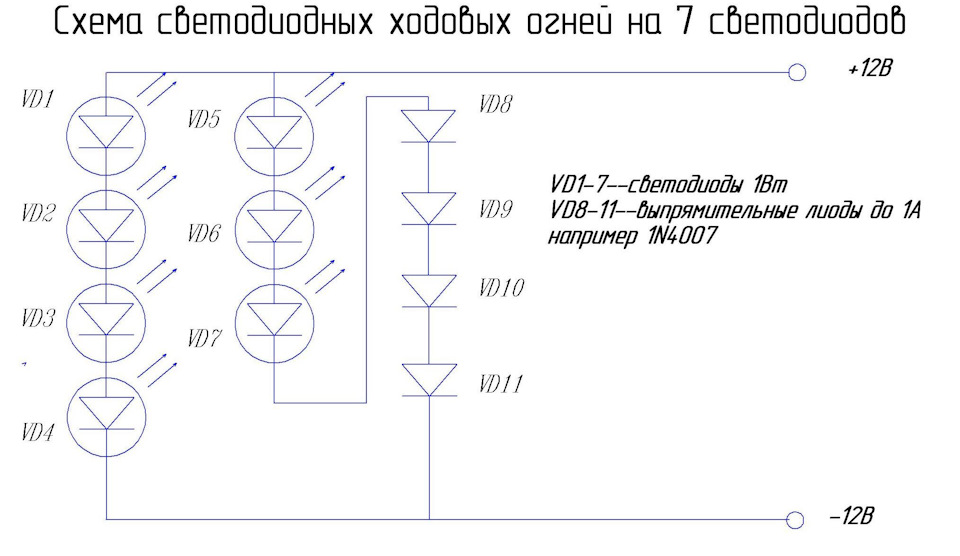

Фото схемы.

Дополнительные диоды служат для выравнивания напряжения в группе из трех светодиодов. Они припаяны к плате защищены термоусадкой. Эти диоды я выпаял из неисправной элетронной платы энергосбрегающей лампы.

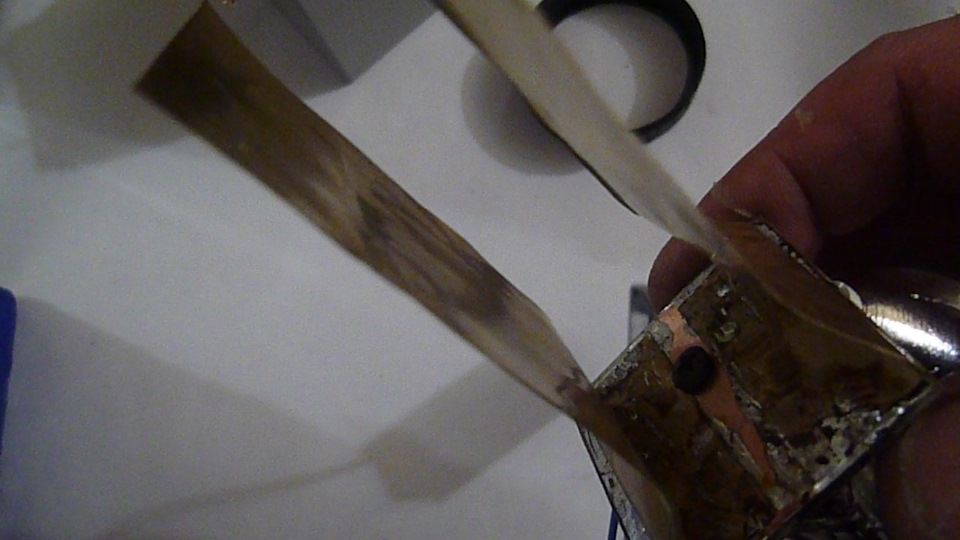

С обратной стороны печатной платы припаиваем латунные полосы, которые предназначены для отвода тепла выделяющегося светодиодами. Стекло фонаря ставим на герметик силиконовый. Прикручиваем рефлектор к печатной плате и собираем фонарь.

Латунные полоски выведены из корпуса фонаря через прорези и свернуты в гармошку на наружней стороне. Резьбовое соединение также обрабатываем герметиком. Провода питания выведены в отверстие в корпусе фонаря через уплотнительную резиновую трубку. К поворотному хомуту прикручиваем самодельный металлический кронштейн для крепления к автомобилю.

Испытание переделанного фонаря.

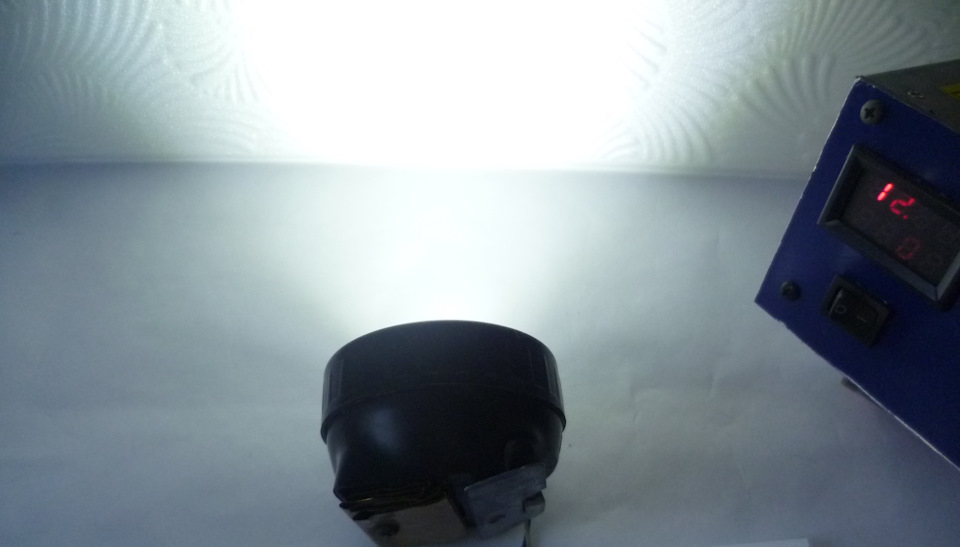

Подключаем переделанный фонарь к источнику питания.

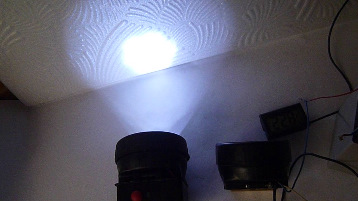

Сравнительное фото до переделки.

Как видно на фотографиях результат получился неплохой. При изменения напряжения питания ток через светодиоды резко меняется. При 12вольт-0,25ампер, 13 вольт-0,48 ампера, 13,4вольта-0,62ампера.Максимальный ток у данных светодиодов мощностью 1вт составляет 0,3 ампера. В фонаре две группы светодиодов, поэтому я решил, чтобы увеличить ресурс светодиодов, общий ток должен быть в пределах 0,5 ампер. В электрической сети автомобиля напряжение может колебаться от 12вольт до 15вольт, значит при подключении в режиме ДХО желательно добавить стабилизатор по току на микросхеме LM317.

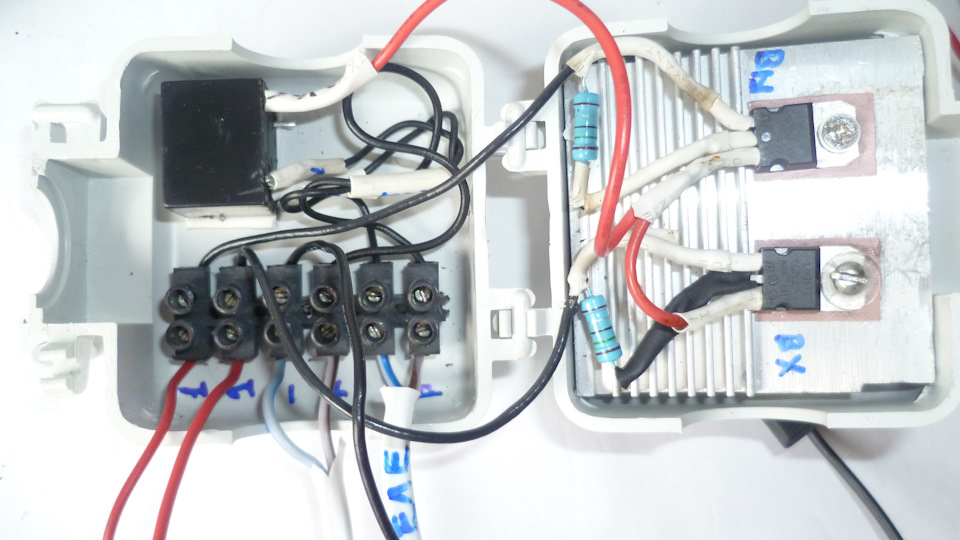

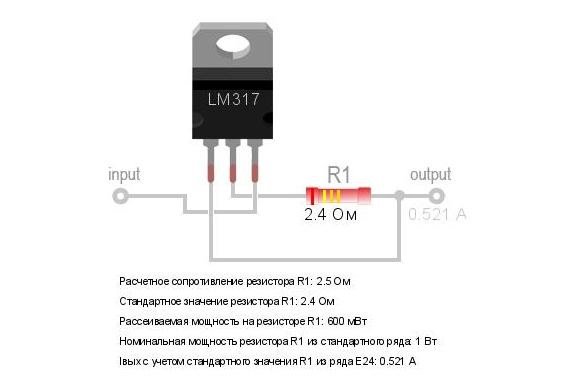

Стабилизатор по току собран на радиаторе из аллюминия и установлен в распределительную коробку вместе с клеммником и промежуточным реле. Реле подает напряжение при запуске двигателя. Катушка реле подключается к нити накала лампы габаритных огней и цепи питания бензонасоса. Таким образом реле включается только при заведенном двигателе и выключенных габаритах и основных фарах.

Данная переделка не повлекла ощутимых затрат. Стоимость фонарей -2х50=100рублей, светодиоды 1Вт-14х3=42рубля, микросхемы LM317-2х7=14рублей (светодиоды и микросхему брал на Алиэкспресс).Остальные материалы из гаражного хлама. В режиме ДХО служит уже 2 года –никаких отказов не было. А переделанный фонарь с успехом использую на рыбалке и в гараже, подключить можно к любому источнику 12 вольт.

Как запросто сделать из вспышки телефона уф-фонарик с помощью скотча,синего и фиолетового маркера ⁠ ⁠

Принцип действия такого фонарика:Свет,излучаемый Солнцем,лампами накаливания,энергосберегающими лампами и вспышками наших любимых смартфонов состоит из электромагнитных волн разной частоты и длины:из видимых глазу волн(видимый свет) и невидимых-в основном мягкого ультрафиолета и инфракрасного излучения высокой интенсивности.Последних там немного,но они есть.Наша задача- попытаться выделить ультрафиолет.С помощью простейшего селективного самодельного светофильтра я покажу,как это сделать.

Светофильтр-устройство ,меняющее спектральный состав и энергию падающего на него оптического излучения.Селективный светофильтр предназначен для для отрезания(поглощения) или выделения каких-либо либо участков спектра.Работает он за счёт поглощения ненужных нам электромагнитных волн(здесь на картинке всех, кроме зеленого) и отражения или пропускания(если прозрачный) электромагнитных волн,ответственных за цвет,необходимый нам.

Чтобы сделать фильтр для выделения ультрафиолета, наклейте на вспышку телефона небольшую полоску обычного канцелярского скотча(малярный не годится,т.к. он сильно поглощает ультрафиолет)

Закрасьте вспышку синим маркером

Далее поверх первого слоя скотча наклеиваем второй

Его тоже закрашиваем синим маркером

Наклеиваем третью полоску скотча поверх второго

Её уже закрашиваем фиолетовым маркером.

Всё,на этом работа заканчивается.Да,так просто.Мы создали световой фильтр на вспышке,поглощающий все электромагнитные волны(остальные он свободно пропускает),кроме тех,что отвечают за синий,фиолетовый цвета и ультрафиолет,которые лучше всего подходят для наблюдения флуоресцентных веществ и зарядки люминофоров.Через несколько дней,кстати,выйдет подробный пост о том,как своими руками приготовить долгосветящиеся и яркие люминофоры различных цветов(светящиеся порошки).Методика уже найдена и проверена.

Включаем фонарик на телефоне

Для проверки напишем что-нибудь флуоресцентным маркером на бумаге

Подносим наш самодельный уф-фонарик. И,вуаля,он работает!

В темноте это заметно намного лучше

Наш самодельный уф-фильтр можно легко снять и наклеить обратно на телефон.Следов не остаётся(редко,правда, остаются,это зависит от качества скотча)

Предлагаю сравнить,как работает от встроенной в смартфон вспышки без фильтра.Всё засвечивается.

Что касается эффективности и пользы:флуоресцентные вещества наблюдать,люминофоры им заражаются неплохо,проверять купюры на поддельность также удаётся(лучше это получается в тёмном помещении).Из недостатков по сравнению с обычным уф-фонариком за 70 рублей из Китая:в пару раз меньше эффективность и добавляется синий,достаточно заметный,иногда мешающий цвет.

Цены на UVA светодиоды начинаются от 30 рублей! Зачем изобретать велосипед, при учёте что светодиодные вспышки телефонов зачастую УФ не имеют, а имеют наоборот, только кусок синего спектра.

маркер делающий ультрофиотет из светодиодной вспышки.

чувак, билять, посмотри спектр светодиодов.

Бля, чувак, всё, конечно же, круто и пиздато.

НО КАКОГО ХУЯ В ШКАЛЕ ДЛИН ВОЛН ЗАБЫЛ ЗВУК.

Как-то раз я утопил свой телефон, теперь у меня вспышка и фонарик всегда синие 🙂

а текст написанный малафьей будет виден?

Эх, а я думал ты приложение скачал(

Боюсь представить что отражается на этой картинке.
http://cs8.pikabu.ru/post_img/big/2016/02/12/11/1455305104193619802.png

С помощью такого уф-фонарика очень хорошо заряжаются самодельные люминофоры

Корона Британской империи в ультрафиолетовом свете⁠ ⁠

Флуоресцируют большая часть бриллиантов и жемчуг (голубые) и рубины (красные). Исторические камни — рубин Чёрного принца (на самом деле красная шпинель), бриллиант Куллинан II и сапфир святого Эдуарда — не флуоресцируют при этой длине волны, как и изумруды с сапфирами в основании короны.

Свежая голубика⁠ ⁠

Срез ягоды в ультрафиолете

Когда очень любишь флуоресцентные краски и портреты⁠ ⁠

. и креативных заказчиков.

Для себя я вряд ли взялась бы за такой большой формат(40х80), т.к. у меня и меньшие по размеру и по детализации работы простаивают в виде недоделок годами, но всё оказалось не настолько трудно, как представлялось. Плюс ко всему, за время работы над этой картиной я окончательно справилась с депрессией, глодавшей меня два с половиной года, так что появилось желание ещё много чего нарисовать нового, расширив горизонты масштабов, и закончить старого. Очень благодарна этому человеку.

Идея сюжетной композиции принадлежит ему, предложение накинуть на всё флуоресцент по максимуму, но гармонично, — мне. Хардкор, как и риск, дело благородное и эта игра определённо стоила своих свеч (семи умерших в процессе рисования батареек, то бишь).

Свечение бештаунита в ультрафиолете⁠ ⁠

Свечение ураносодержащих соединений в бештауните под ультрафиолетом. Использовался фонарик Sofirn со светодиодом от Nichia на 365 нм (без фильтра Вуда).

Рыбы в ультрафиолете⁠ ⁠

Часы-ночник или время-шремя⁠ ⁠

Немного экспериментов с зеркалом, люминофором и ультрафиолетом

Помните эти бесконечные столы? Где между зеркалом и полупрозрачным зеркалом помещается светодиодая пленка, и вся эта конструкция проваливается в бесконечность? Но, так как загорелся изготовлением часов — просто позаимствовал пару идей из процесса, чтобы сделать подобные часы.

Но с часами есть проблема. Циферблат — круглый, и даже если удастся каким-то чудом найти светодиодные элементы в форме римских цифр для часов, их нужно будет как-то подвести — то есть, будут видны либо проводки, питающие эти элементы, либо придется сверлить зеркало, чтобы банально подвести питание, что тоже не вариант. Выход? Ультрафиолет + люминофор. Намешиваем люминофор с эпоксидкой, заливаем в формочку (была формочка для маленьких часов с римскими цифрами) и ждем, пока не образуются вот такие запчасти

Светодиоды теперь вполне можно спрятать за шторкой, чтобы они не попадали в глаза, а сам циферблат — выложить ровненько, каждую циферку, следуя за часовой стрелкой механизма. Первые испытания циферблата выдали нечто красивое:

Далее — монтируем ленту на собранную из уголка рамку, собираем все это в корпус и подводим проводки для питания. Лента питается от USB, то есть, нужно 5В. Micro USB, как бы это круто не звучало, припаять не удалось, поэтому пришлось обойтись двухпиновым штекером и разъемом

Как-то ярковато. Данному прибору нужно куда-нибудь впаять подстроечный резистор, чтобы иметь возможность регулировать яркость. Однако, перспектива ехать на радиорынок и потратить меньше, чем плата за проезд, радовала мало. Вспомнились мои давние эксперименты с радиоточкой, в которой было около 15В, поэтому идея заодно собрать выпрямитель показалась не такой уж и плохой. Помимо проводков с пинами и подстроечного резистора были куплены диодный мостик и конденсатор и после небольшой пайки бэкенд принял следующий вид:

Плюсы: не нужно соблюдать полярность на входе, можно подключить к радиоточке, которая чудом уцелела (выкрутив сопротивление побольше, естественно). Минусы: сам выпрямитель уже с выкрученным на минимум сопротивлением дает достаточное сопротивление, чтобы в процессе работы прибор потреблял не 500 мА, как без этой схемы, а только 50. Ну, нам же не нужны огромные счета за электричество?

Зеркальную пленку решил не ставить, так как при двух стеклах и зеркале наблюдается эффект проваливания, не хочется, чтобы все это слилось.

Итог работы на видео

В процессе установки стекла случайно сломал один светодиод, что снизило потребляемый ток аж до 20 мА (смех да и только), но ночник получился вполне достойный Тардис

Огромная благодарность местной стеклорезке, которая изготовила два стекла и зеркало нужного размера, столяру, вырезавшему корпус, продавцам со всем известного китайского сайта, которые нашли хороший механизм со стрелками, маленькую кнопочку и УФ-ленту по нормальной цене и продавцам с радиорынка, у которых все еще можно найти резисторы-конденсаторы за копейки

Scorpions: дискотека каменноугольного периода⁠ ⁠

В Узбекистае на плато Устюрт недалеко от полумертвого Аральского моря встретила пёстрого скорпиона Mesobuthus eupeus. Пестрый-то пестрый, но если на него посветить УФ-фонариком, он становится смотрите каким. Чистая магия! И немного биофлюоресценции.

В УФ-лучах светятся все скорпионы, и делают это уже очень давно. Когда ты древнее исключительно ночное паукообразное, надо придумать способ быть заметным и привлекательным для потенциального партнёра. А что может быть заметней и привлекательней неоновой подсветки? Особенно когда вокруг глухой каменноугольный период: ни одного рейва на сотни миллионов лет вокруг.

Варнинг: не пытайтесь повторить без достаточного опыта, дикие скорпионы этого не любят. Ужаление не смертельно, но оч неприятно, лучше избегать.

Коллекция посуды из уранового стекла⁠ ⁠

Бабочка в ультрафиолете⁠ ⁠

Портрет Корделии⁠ ⁠

Когда-то давно рисовала её в другом ракурсе, акрилом. Эта работа задумывалась изначально акварельной, но жизнь и моя любовь к флуоресцентам внесли свои коррективы.

Розовая корова⁠ ⁠

божья коровка в ультрафиолете

Диффузор для макросъемки своими руками⁠ ⁠

Иногда развлекаюсь макро фото.

Подумал — может пора купить кольцевую вспышку?

Посмотрел на недорогую светодиодную в Китае — по обзорам она довольно слабая.

А профессиональную вспышку покупать — пока что моя жаба сильнее.

Вот и подумал, а что если задействовать имеющуюся вспышку.

С подачи знакомого берем SketchUp, а также этого самого знакомого чтобы подсказал самые простые операции, иначе пару дней уйдет просто на освоение программы, хоть в прошлом я и игрался немного с 3D редакторами.

Снимаем мерки с фотоаппарата и согласно своему понимаю предмета делаем 3D модель.

Берем Pepakura, импортируем модель и понимаем что модельки из SketchUp-а выходят колечные, берем Blender и чиним модель, после чего снова запихиваем в Pepakura и делаем первый прототип из обычной бумаги

Немного подумав, ныряем обратно в Blender и вносим правки, потом снова с помощью Pepakura разрезаем.

Приступаем к созданию рабочего прототипа.

Достаем из домашних запасов металлизированную липкую ленту, а в качестве источника твердой бумаги берем папку-скоросшиватель, вот такую.

Сначала в качестве рассеивателя я просто наклеил обычную бумагу, но потом нашел в запасах какую-то воздушную пленку (смотри первую картинку), хотя, думаю, нужно найти что-то еще более прозрачное.

В качестве теста сфоткал коробок спичек.

И с помощью зеркала проверил равномерность распределения света

По случаю выйдя на природу сделал несколько пробных фотографий

Ну и, наверное, следует подвести итоги:

— сделать вполне реально

— потребуются потратить время на изучение пары программ и склейку (я затратил два дня, склеивать и параллельно смотреть какой-нибудь сериал — весьма продолжительное занятие, как оказалось)

— стоимость (за вычетом потраченного времени). ничего не покупал, все нужно уже было дома

— при использовании металлизированной ленты нужно на бумаге оставить место для склейки, а то отдирать любовно приклеенную ленту то еще занятие.

— конструкция с множеством линий сгиба — не очень жёсткая, когда буду переделывать постараюсь убрать все лишние сгибы

— круговая засветка при некоторых условиях убирает ощущение глубины из-за отсутствия теней, нужно закрывать часть круга чтобы появились тени.

— внешне выглядит так себе (пленку просто сверху на Момент наклеил, даже не обрезал под дырочку), но главное чтобы работало. Если дальнейшие испытания будут положительными, то буду улучшать внешний вид, и, например, защищу от намокания.

P.S. На всякий случай выкладываю PDF для печати https://yadi.sk/i/ZJ1F1J2-3ZuVQv

но сомневаюсь что он окажется особо полезен так как я его делал под свои размеры.

Настоящий детектив: как превратить обычный фонарик в ультрафиолетовый

Получайте на почту один раз в сутки одну самую читаемую статью. Присоединяйтесь к нам в Facebook и ВКонтакте.

Этот простой лайфхак наделал много шума в сети. И породил целую дискуссию. Некоторые комментаторы отмечали, что данный способ не способен заменить настоящий ультрафиолетовый фонарик. Другие не поленились последовать инструкции и с полной уверенностью заявляли, что с основными задачами, вроде поиска источника неприятного запаха в доме с животными или скрытых посланий во время квеста фонарь после «апгрейда» успешно справился. Проверьте и вы, это займёт минимум времени.

Для «симулятора УФ-фонаря» понадобятся:
• Фонарик;
• Пара резинок;
• Тёмно-синий маркер;
• Фиолетовый маркер;
• Кусочек клеёнки или пищевой плёнки;
• Ножницы.

Шаг 1. Отрежьте от пленки небольшой прямоугольник (размер относительно фонарика – как фрагмент бумаги на фото). Зафиксируйте его перед стеклом фонаря с помощью резинки и закрасьте синим маркером . Закрасить нужно полностью, без проплешин.

Шаг 2. Повторите в точности шаг 1. У вас должно получиться два синих слоя пленки перед стеклом.

Шаг 3. Проделайте ту же операцию с ещё одним слоем плёнки и резинкой. Но теперь закрасьте его не синим, а фиолетовым маркером .

Готово! Время проверить шпионские функции. К примеру, на купюрах или надписях ярко-жёлтым маркером.

А ещё можно проделать подобный трюк со вспышкой телефона . Так шпионский гаджет будет всегда под рукой.

Вам понадобятся:
• Скотч;
• Ножницы;
• Синий маркер;
• Фиолетовый маркер.

Шаг 1: отрежьте небольшой кусочек прозрачного скотча и наклейте поверх диода вспышки. Закрасьте скотч синим маркером.

Шаг 2: наклейте поверх второй кусочек скотча и также закрасьте его синим маркером.

Шаг 3: наклейте третий фрагмент скотча и закрасьте его фиолетовым маркером.

Подробную видео-инструкцию, как смартфон превратить в УФ-детектор , можно найти тут. Теперь можно почувствовать себя детективом, раскрыть все домашние «преступления» и почивать на лаврах.

Мастер-класс по изготовлению ультрафиолетовой лампы в домашних условиях

Ультрафиолетовые лампы отличаются от обычных отсутствием нити накаливания. В них в качестве светящего элемента применяют колбу с газом. Как сделать ультрафиолет? Свечение получается вследствие дугового разряда между двух электродов, находящихся в герметичной кварцевой колбе. Поэтому их относят к классу электроразрядные.

Особенности ультрафиолетовых ламп

Если сравнить с лампой накаливания, есть преимущества:

• энергоэффективность;
• износостойкость;
• продолжительная эксплуатация;
• не теряется мощность.

При всех плюсах, выделяют ряд минусов:

• дорогие лампы и оборудование к ним; неприменимы для работы в короткий срок;
• сразу при включении не работают в полную силу: требуется подождать некоторое время для ее накаливания;
• перебои в мощности электропитания гасят лампу (для повторного включения нужно пару минут).

В таких лампах происходит превращение электроэнергии в ультрафиолетовое излучение через преобразование электрической энергии в кинетическую.

Сталкивающиеся электроны вызывают излучение, выдаваемое током при прохождении паров металла, присутствующих в колбе.

Ультрафиолетовое излучение — процесс, состоящий из нескольких этапов:

1. ускорение свободных электронов под действием электрического тока;
2. возникновение тока лампы: упорядочивание движения электронов под действием электричества;
3. преобразование энергии движения (кинетической) в испускаемое излучение.

Классификация

Приборы, работающие по принципу УФ ламп, принято классифицировать по ряду признаков:

• принцип работы: открытая система, закрытая;
• способ получения УФ излучения: давление высокое или низкое;
• образование озона: озоновые и безозоновые;
• тип установки: стационарная, мобильная;
• метод установки: настенная, напольная, настольная;
• мощность;
• состав излучения;
• габариты;
• срок службы.

Лампы открытого типа применимы в обработке комнат от бактерий — кварцевании. Для безопасного использования необходимо соблюдать определенные правила. Главное из них – отсутствие людей в помещении со включенным источником излучения.

Применение закрытой системы не требует удаления людей из радиуса действия. Воздух проходит через камеру, где очищается.

Подбирают ультрафиолетовые лампы, учитывая тип стекла, состав спектра излучения, мощность. Продолжительность эксплуатации также зависит от производителя. Лучшими считаются лампы, изготовленные в Нидерландах (Филипс), Германии (Осрам), Америки (Дженерал Электрик).

Сфера применения

В медицинских учреждениях применяют ультрафиолетовое свечение не только в кварцевании, но и для лечения. Доказано, что такие лампы улучшают иммунитет, помогают повысить уровень витамина Д. Устройства с уф излучением незаменимы в лечении заболеваний дыхательных путей, кожи, суставов и многого другого.

В промышленности уф приборы используют для очищения воды от бактерицидных соединений. Ее применяют в деятельности химических, пищевых, фармацевтических производств.

В сельском хозяйстве ультрафиолетовые светильники нашли применение у птицеводов — инкубаторы, животноводов – обработка помещений, ветеринаров – лечение животных, растениеводов – освещение теплиц.

В аквариумах и бассейнах ультрафиолет необходим для обработки воды: нейтрализует неприятные запахи, уничтожает бактерии. Эти аспекты важны в замкнутых водоемах.

Для приманивания насекомых в инсектицидных лампах. Устройство состоит из стальной обрешетки, находящейся под напряжением и помещенной в нее уф лампы.

Свечение привлекает насекомых, которые, подлетая, садятся на обрешетку, получают удар током и погибают.

Для проведения реставрации картин используют уф светильники. Они помогают определить контуры старых красок и увидеть скрытые при прошлой реставрации элементы картины.

В косметологии есть несколько вариантов применения ультрафиолета. Такие светильники применяют в соляриях. Именно они воздействуют на кожу, создавая приятный загар.

При маникюре сейчас применяют лаки, которые застывают только под воздействием уф свечения. Для этого изготавливают специальные ультрафиолетовые сушилки.

В полиграфии ультрафиолетовые лампы стали частью печатных станков. Ими сушат глянцевые краски и лаки.

Как сделать ультрафиолетовую лампу для дома своими руками

Способ 1: как сделать ультрафиолет

Из подручных материалов можно сделать устройство со свечением, напоминающим ультрафиолетовый свет. Понадобятся материалы: фонарь на светодиодах, фиолетовый и синий маркеры, ножницы, прозрачный скотч.

1. Вырезаем кусочек скотча такого же размера как защитное стекло фонарика.
2. Приклеиваем его поверх стекла.
3. Закрашиваем скотч в том месте, где проходит луч света синим цветом.
4. Вырезаем еще один кусочек скотча.
5. Наклеиваем поверх закрашенного.
6. Теперь закрашиваем его фиолетовым цветом.
7. Наклеиваем, закрашивая по очереди маркерами еще пару слоев.
8. Сверху наклеим ленту, не закрашивая ее.

В итоге мы изготовили светофильтр, свет которого очень похож на ультрафиолетовое излучение. Те же манипуляции можно провести с фонариком на смартфоне.

Способ 2: для тех, кто хочет получить настоящее ультрафиолетовое излучение, а не фиолетовый свет

Самое простое световое приспособление, это фонарик. Как сделать ультрафиолетовый фонарик в домашних условиях расскажем подробно. Необходимые материалы: обычный фонарик на светодиодах; ультрафиолетовые диоды.

Следует при покупке диодов учесть характеристики: волна должна быть длиной не меньше 370-395 нм, сила тока 500-700 мА, UV-A диапазон 300-400 нм.

1. Возьмем обычный фонарик с 6 светодиодами. Важно, чтобы фонарик разбирался и собирался.
2. Приобретем 6 уф диодов аналогичных тем, что стояли изначально в фонарике.
3. Вынимаем защитное стекло и выпаиваем из устройства светодиоды, последовательно выпаивая всю цепочку.
4. На их место, впаиваем УФ-диоды в той же последовательности как и выпаивали.
5. Соберем все элементы фонарика.
6. Тестируем устройство.

Способ 3: как сделать ультрафиолетовую лампу

Для изготовления лампы в домашних условиях необходима дуговая ртутная лампочка мощность от 125 ватт, тряпка, молоток, поджигающий дроссель, патрон для цоколя, основание для лампы (термостойкий пластик или фанера).

1. Берем лампочку, оборачиваем тканью.
2. Молотком аккуратно раскалываем колбу так, чтобы не повредить трубку внутри. Разбивая колбу, вы высвобождаете пары ртути, находящиеся в лампе. Поэтому лучше осуществлять манипуляции в хорошо проветриваемом помещении или на улице.
3. Достаем цоколь с трубкой. Осколки ртутной лампы не утилизируйте в обычный мусор, а сдайте в специальный центр по утилизации ртути или в центр гигиены.
4. Бережно извлекаем стеклянную трубку из цоколя – это основа нашей ультрафиолетовой лампы.
5. Протираем трубку спиртом или растворителем.
6. Надеваем на трубку защитную сетку от старой лампы.
7. Берем основу и закрепляем на ней дроссель.
8. Устанавливаем патрон: выход катода подключаем к третьему разъёму, выход анода к первому.

Присоединяем электрические провода для питания.

Подсоединяем трубку патрону. Подключаем к электросети.

Мы получаем лампу для кварцевания. При использовании необходимо соблюдать ряд правил: не включать, если в помещении люди или животные; после кварцевания хорошо проветрить помещение.

Стоит ли тратить время?

Изготовление ультрафиолетовой лампы из подручных материалов не имеет смысла, кроме как заняться чем-то в свободное время. Особой экономии это не принесет.

Так как затраты на приобретение необходимых материалов не намного меньше затрат на покупку готового изделия у производителей. Подобрать подходящую лампу можно в любом хозяйственном магазине.

Чем заменить УФ лампу

В некоторых сферах деятельности можно заменить ультрафиолетовую лампу. Следует учитывать, для каких целей она применялась. Если речь идет о растениеводстве, то альтернативным вариантом освещения в теплице может стать флюорисцентное освещение. Добиться подобного эффекта можно последовательно соединив светодиоды синего и красного цветов.

В санитарных целях в наше время стали использовать амальгамные лампы. Ее внутренняя часть покрыта сплавом из индия, висмута и ртути. Когда лампу включают в сеть, она нагревается и выделяет ультрафиолетовое свечение.

Эти лампы более экологичны, так как содержание в них ртути намного меньше, чем в обычных ультрафиолетовых.
