Как отремонтировать монитор
Скалер — это плата управления работой монитора. Его мозг. Здесь монитор преобразует цифровой сигнал в цвета на дисплее, а также содержит в себе различные настройки. На ней содержатся процессор, flash-память, куда записывается прошивка монитора, и EEPROM-память, в которой сохраняются текущие настройки.
Блок питания. Он обеспечивает питанием цепи монитора. Может в себе также содержать инвертор для мониторов с LCD подсветкой. В мониторах с LED подсветкой инвертора нет. (Статья про LED)

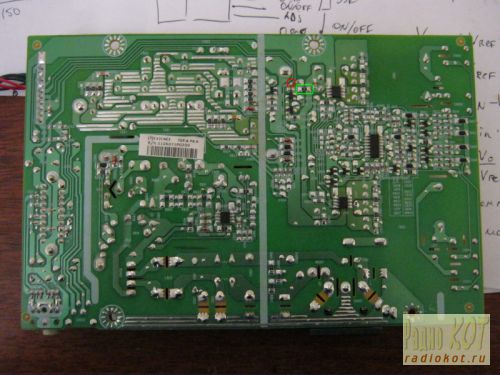

Блок питания для монитора выглядит примерно вот так:
Есть также и существенное различие. В блоках питания для мониторов с LCD подсветкой можно увидеть высоковольтную часть. Он же инвертор. О его присутствии говорят надписи типа «High Voltage» и клеммы, для подключения ламп. Имейте ввиду, что напряжение, подаваемое на лампы, составляет более 1000 Вольт! Лучше не трогать и тем более не лизать эту часть при включении монитора в сеть.
Вздутые конденсаторы
Это, конечно же, электролитические конденсаторы в фильтре блока питания.
Это одна из самых распространенных поломок ЖК-мониторов. Перепаиваются конденсаторы легко и просто. Иногда на платах стоит не стандартный номинал конденсаторов, например 680 или 820 мкФ х 25 вольт. Если вы столкнулись со вздувшимися конденсаторами такого номинала и их не оказалось в вашем радиомагазине, не спешите обходить все радиомагазины вашего города в поисках точно такого же номинала. Это как раз тот случай, когда “много не вредно”. Это вам скажет любой электронщик. Смело ставьте 1000 мкф х 25 вольт и все будет нормально работать. Можно даже больше.
В связи с тем, что блок питания при работе излучает тепло, которое вредно сказывается на сроке службы конденсаторов, ставьте обязательно конденсаторы с обозначением «105С» на корпусе. Также после перепаивания конденсаторов не помешает проверить предохранитель вторичных цепей, в роли которого часто выступает простой SMD резистор с нулевым сопротивлением, типоразмером 0805, находящийся с обратной стороны платы со стороны трассировки.
Выход из строя стабилитрона
И еще один нюанс, на выходе блока питания, перед самим разъемом питания идущим на скалер, часто ставят SMD стабилитрон
В случае, если напряжение на нем превышает номинальное, он уходит в короткое замыкание и тем самым отключает через цепи защиты наш монитор. Заменить его можно на любой, подходящий по номиналу напряжения. Можно даже использовать с выводами
После того, как все сделали и отремонтировали, проверяем мультиметром напряжения на разъеме питания, который идет на скалер. Там все напряжения подписаны. Убеждаемся, что они совпадают с показаниями мультиметра.
Проблемы в высоковольтной части блока питания (инверторе)
Если есть возможность, то в первую очередь, всегда отыскивайте схемы ремонтируемого устройства. Давайте рассмотрим высоковольтную часть одного из мониторов
Если вы видите, что предохранитель блока питания монитора сгорел, это означает, что сопротивление между проводами питания шнура монитора (входное сопротивление), на какой-то момент стало очень низким (короткое замыкание). Где-то около 50 Ом и меньше, что в свою очередь, по закону Ома, вызвало повышения тока в цепи. От большой силы тока у нас и сгорел проводок предохранителя.
Если предохранитель в металлическо-стеклянном корпусе, мы можем вставить абсолютно любой предохранитель в крепление и прозвонить мультиметром в режиме Омметра 200 Ом сопротивление между штырьками вилки. Если у нас сопротивление равно нулю и до 50 Ом, то ищем пробитый радиоэлемент, который звонится на ноль или на землю.
Шаги будут такие:
Вставляем предохранитель, переключаем мультиметр на 200 Ом и подключаем его к вилке шнура питания. Убеждаемся, что сопротивление очень маленькое. Далее не торопимся вынимать предохранитель.

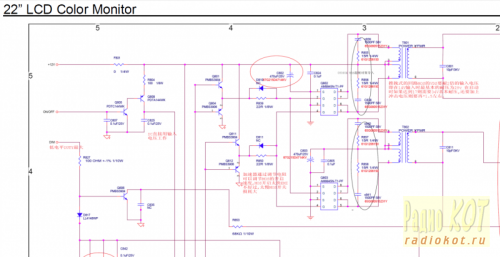

Итак давайте по схеме посмотрим, какие радиодетали у нас могут коротнуть. На фото выделены цветными рамками те детали, которые необходимо будет проверить при коротком замыкании в высоковольтной части
Все эти процедуры для измерения сопротивления, делаются для того, чтобы вызвонить перечисленные детали по одной. То есть выпаиваем и снова замеряем через вилку сопротивление. Как только мы получим на входе вилки высокое сопротивление, заменив или убрав дефектный радиоэлемент, то можно смело включать вилку в розетку и копать уже дальше.
Нет подсветки монитора
Чем же отличаются мониторы с LCD подсветкой от мониторов с LED подсветкой? В LCD мониторах для подсветки у нас используются лампы CCFL. На русский язык эта аббревиатура звучит как «люминесцентная лампа с холодным катодом» .
Такие лампы располагаются сверху и снизу дисплея и подсвечивают изображение.
В LED мониторах используются для подсветки светодиоды, которые располагаются либо по бокам дисплея, либо за ним.
Сейчас все производители мониторов и ТВ перешли на LED подсветку, так как она почти в половину сокращает энергопотребление и намного долговечнее чем LCD подсветка.
Если нет подсветки, то дело может быть либо в лампах CCFL, либо в LED-ленте. Если они вообще не горят, то изображение будет настолько тусклым, что на дисплее ничего не будет видно. Только внимательный осмотр включенного монитора под освещением может показать, что изображение все-таки есть. Поэтому, если изображения вообще нет, то первым дело осмотрите включенный монитор под потоком света. Если изображение хоть немного видно, то дальше принимайте меры, либо менять лампы, либо дело в инверторе.
Пропадает подсветка монитора
Монитор у нас включается, работает секунд 5-10 и тухнет. Это говорит о том, что одна из ламп CCFL подсветки дисплея пришла в негодность. Перед этим часть экрана может также немного моргать. Инвертор в этом случае будет уходить в защиту, что и будет проявляться в автоматическом отключении подсветки монитора.
Для того, чтобы мы могли проверить лампы и исключить дефектную, надо купить в радиомагазине высоковольтный конденсатор. 27 пикофарад х 3 киловольта для мониторов диагональю 17 дюймов, 47 пф для монитора 19 дюймов и 68 пф для 22 дюйма.
Данный конденсатор нужно припаять к контактам разъема, к которому подключается лампа подсветки. Саму лампу, разумеется, при этом нужно отключить. Соединяя конденсатор поочередно к каждому разъему, мы добиваемся того, что инвертор у нас перестает уходить в защиту. Монитор заработает, хотя будет немного тусклым.
Конечно, редко кто так делает. Самая фишка — это отключить защиту на самой микросхеме ШИМ ))). Для этого гуглим «снять защиту инвертора xxxxxxx» Вместо «хххххх» ставим марку нашей микросхемы ШИМ. Как-то я отключал защиту на мониторе с микросхемой ШИМ TL494 по схеме ниже, припаяв резистор на 10 КилоОм. Моник работает до сих пор. Нареканий нет).
Подсветка CCFL — EEFL
В данной технологии панель подсвечивается лампой с холодным катодом. Это флюоресцентная лампа.
Рассмотрим отличие ламп с холодным катодом от ламп с горячим катодом (обычных энергосберегающих).
Аббривеатуры и отличия HCFL от CCFL:
HCFL — Hot Catode Flu Lamp. Для прохождения электрического тока необходим разогрев электрода. Пары ртути при прохождении через них электрического тока начинают светится в ультрафиолете. Стенки покрыты люминофором для преобразования УФ света. Применяются в светильниках. В ТВ не применяются.
CCFL — Cold Catode Flu Lamp — У этих ламп по одному выводу с каждой стороны. И не имеют накальной спирали. На такие лампы подается намного более высокое (пробивное) напряжение (
1000В). Затем напряжение понижается (500В — 800В) и на этом напряжении лампа горит. Это напряжение формируется на инверторе. Применяют в LCD-панелях.
EEFL — External Electrode Flu Lamp. Лампа с внешним электродом. Прямого контакта с парами ртути электроды не имеют. Воздействие на ртуть производится электрическим полем между электродами расположенными на концах лампы. Под воздействием этого поля газ в лампе превращается в плазму. Эти лампы еще называют плазменными. Их преимущество — в 2 раза больший срок службы. Напряжение питания не меняется после поджига. Потребляемый ток ниже чем в CCFL. Применяются они не толко в LCD-панелях, но и для освещения, например в рекламных вывеска. В них используется свой инвертор для EEFL. Подключение не составляет труда.
Инвертор CCFL мониторов.
Инвертор обечпечивает питание ламп.
Для ССFL нам необходимо переменное напряжение, для EEFL необходимо импульсное напряжение. Для поддержания тока в инверторах имеется обратная связь. Также на ШИМ контроллере имеется защита, которая срабатывает если лампа потребляет больший ток, либо у лампы отошел контакт.
Основными элементами CCFL инвертора является ШИМ-контроллер, два ключевых транзистора и трансформатор.
Инвертеры условно можно разделить на 2 группы:
Инверторы фирмы SAMPO
Инверторы фирмы TDK
Входные параметры на примере универсального:
12V — питание
GND — земля
ADJ — регулирует яркость. Обычно на этот выход внутри инвертора через резистор 1-10 кОм подается 12В. Если этого резистора в инверторе нет, то яркость может быть маленькой в таком случае можно самим подать на вход ADJ 12В через переменный резистор и отрегулировать яркость как необходимо.
GND — земля
ON/OFF — включение инвертора. Инвертор может включаться, как положительным, так и отрицательным уровнем. Тоесть, например при включениии напряжение на него может, как подаваться, так и сниматься.
Инвертор CCFL телевизоров.
В телевизорах как правило инвертор питается напряжением 24В.
В телевизионных инверторах в первую очередь проверяют предохранитель на инверторе.
Если предохранитель в обрыве — смотрим ключевые транзисторы и конденсаторы и проверяем их на КЗ. Меняем их и меняем предохранитель.
Проверяем вторичные обмотки трансформаторов. Они должны быть около 1-1.5 Ком
Затем подают основное питание и питание ON/OFF через резистор 10 Ком.
Если короткого нет а инвертер не работает, тогда надо смотреть ШИМ контроллер.
Проверяем лампы.
Замена ламп в телевизорах и мониторах.
Катод истощается, запас электронов истощается и лампа может не включится или светит в полнакала и отправляет инвертор в защиту. Черные полоски около концов лампы тоже свидетельствуют об истощении катода. Черный полоски — это выгоревший люминофор.
Для проверки ламп можно использовать специальные приборы, например BR866A или специальные пробники для таких ламп. Также можно проверять их универсальным инвертером.
Бывает отпаивается контакт от катода. Он может окислиться и отскочить, из-за этого он может немного искрить и отправлять инвертор в защиту. Это частый случай. Потому перед заменой ламп надо обязательно проверять пайку.
При заказе новых ламп необходимо измерять их длину. Длина измеряется по стеклу. По длине их можно условно разделить на лампы для мониторов, для маленьких телевизоров и для больших телевизоров. Все они различаются по длине.
По форме чаще всего встречаются прямые лампы, но мгут они быть П- U- и Г-образной формы.
Провода проходящие над пеналом перед сборкой панели необходимо прикрепить к пеналу скотчем, чтобы в дальнейшем они не мешали сборке.
При замене ламп обратите на механизм крепления ламп. Они все имеют одинаковый принцип. Для снятия лампы из металлического клеммника необходимо обхватить маленькими пассатижами замок и немного пошатывая потянуть его вверх. Если клеммник керамический, то его лучше аккуратно поддевать отверткой. Таким образом открывается замок.
U-образные лампы можно менять на 2 линейные такой же длины скручивая их катоды.
Поиск неисправностей надо начинать с питания.
1. Смотрим на широкие дорожкаи и на полярность стоящих рядом с ШИМ конденсаторов. Конденсаторы могут помочь найти плюс. Далее находим общий провод, его также можно определить по конденсаторам или по радиаторам т.к. они обычно припаиваются к минусовой дорожке. Подпаиваем соответственно полярности провода для питания инвертора и желательно через килоомный резистор провод питания 12В ко входу ON/OFF.
2. Подаем напряжение +12 и смотрим наличие напряжения на конденсаторе, затем подаем питание на on/off и у нас должна включиться подсветка.
3. Если подсветка включается и гаснет это может говорить о том, что подсела одна из ламп, для проверки можно воспользоваться пробником изготовленным из энергосберегающей лампы переделанной под CCFL отключением накальной спирали. Отключая по очереди лампы и подключая пробник можно обнаружить, что на одной из ламп инвертор начнет работать нормально, таким образом мы методом исключения найдем неисправную лампу.
4. Если подсветка не включается, то подозрение падает на ключевые каскады. В первую очередь проверяем их на короткое замыкание СТОК-ИСТОК и ЗАТВОР-СТОК, ЗАТВОР-ИСТОК, предварительно посмотрев Datasheet. Если КЗ нигде нету, то этот ключевой каскад у нас целый.
5. Затем проверяем вторичную обмотку трансформаторов. Если сопротивления вторичных обмоток трансформаторов отличаются, то под подозрение попадает трансформатор.
6. Смотрим наличие импульса с ШИМ-контроллера на управляющие ключевые транзисторы.
Ремонт инверторов.
Частыми неисправностями являются выход из строя ШИМ-контроллера, пробой транзисторов, либо обрыв первичной обмотки трансформаторов.
Для проверки инверторов полезно иметь комплект ламп. Заведомо исправные лампы подключаем к выходам инвертора и если он включится даже на короткое время, можно увидеть какие лампы не загорались, и таким образом локализовать плечо инвертора в котором имеется неисправность. Если же лампы загорелись и монитор включился, значит перегорела одна из ламп, либо отвалилась пайка ламп и обгорели катоды. Смотрим и ремонтрруем.
В некоторых случаях инверторы мониторов проще заменить на универсальные, чем найти необходимые запчасти. При замене инвертора существует одна тонкость с сигналом включения. Например с майна для включения на инвертор поступает 0В, а инвертору надо 12В или наоборот. В таком случае необходимо собрать небольшую дополнительную схему, чтобы инвертировать уровень. Инвертировать уровень можно используя транзистор (например КТ315 или C1815), например так:
Про подсветку ЖК-мониторов
Как известно, современные ЖК-мониторы работают “на пропускание” света – полупрозрачная картинка на матрице подсвечивается сзади, свет, проходя через матрицу и ее светофильтры, формирует изображение. В качестве подсветки (backlight) используется довольно яркий источник белого света – матрица по светопропусканию больше напоминает довольно темные солнечные очки.
Традиционно для этого применялись флуоресцентные лампы с холодным катодом, или CCFL – Cold Cathode Fluorescent Lamp. Эти лампы представляют собой стеклянные трубки диаметром 2-3 мм, внутренняя поверхность которых покрыта люминофором. Трубки заполнены парами ртути. При прохождении по газу электрического разряда возникает излучение, заставляющее люминофор светиться. Для работы такой лампы требуется высокое переменное напряжение – около 1500 В с частотой около 40-50 кГц.
К числу наиболее распространенных неисправностей жидкокристаллических панелей относится выход из строя подсветки или инвертора – устройства, преобразующего постоянное напряжение (обычно 12-18 В, в зависимости от питания монитора) в переменное напряжение для работы лампы. Проявляется это в резком снижении яркости экрана, обычно с одного из краев, или в полном отключении подсветки – в этом случае изображение на экране еле видно.
В фирменных сервисах такие неисправности “лечат” заменой панели целиком, особенно в случае ноутбучных панелей. Стоит это довольно дорого, в случае монитора – проще купить новый. К счастью, на свете существуют не только фирменные сервисы, и немалое количество “умельцев”, освоивших операцию замены ламп подсветки или инверторов.
Замена лампы подсветки – простая операция, в некоторых мониторах предусмотренная “конструктивно”. Если кто-то не читал статью Игоря Пичугина на РадиоКоте, приведу краткую “выжимку” из нее.
Лампы монтируются вдоль одной из сторон дисплея в “пенале”. Обычно для снятия пенала требуется разборка ЖК-панели, то есть снятие металлического кожуха и собственно панели. Сзади панели смонтирована тонкая (около 0,5-1 мм) плата управления, соединенная с самой матрицей несколькими шлейфами. Для снятия жидкокристаллического экрана необходимо аккуратно отклеить (ни в коем случае не резать! поврежденные линии данных на гибких шлейфах восстановить невозможно) защитную пленку.
Для демонстрации “классической” технологии подсветки я использую ЖК-монитор LG Flatron L1970H.
Разборку монитора начнем с демонтажа подставки. Надо снять сзади пластиковый кожух, закрывающий крепление подсветки и шлейфы от разъемов на подставке.
Сняв подставку, извлечем ЖК-модуль из корпуса. Передняя рамка крепится на защелках и легко отделяется от задней части корпуса.
ЖК-модуль закрыт металлическим кожухом. Через отверстия в нем видны трансформаторы инвертора с грозными надписями.
Откручиваем винты, крепящие кожух.
Теперь можно подробно разглядеть плату управляющей электроники монитора и выполненный в виде отдельного блока инвертор.
Плата электроники соединена отдельным жгутом с декодером ЖК-матрицы, прикрытым тонкой пленкой-самоклейкой.
Декодер подключается к матрице с помощью тонких гибких шлейфов. Если придется снимать панель, над очень осторожно отклеивать защитную пленку – гибкие линии данных восстановить невозможно, в этом случае матрицу придется выкинуть.
Инвертор, смонтированный сзади монитора, зачастую может меняться на аналогичный. Достаточно знать питающее напряжение и количество ламп. Кроме того, инвертор в мониторах обычно крупный и ремонтопригодный.
Лампы подключатся к инвертору стандартными разъемами.
В этом мониторе пеналы с лампами извлекаются без разборки панели. Надо только открутить винт…
…и выдвинуть пенал.
Лампы смонтированы в пеналах по две. Признак “старой” лампы – черные кольца вокруг катодов. У перегоревших ламп они гораздо шире и темнее.
Лампы мне понадобились не случайно. Принесли “посмотреть” побитый жизнью ноутбук Fujitsu-Siemens Amilo M7800 с диагнозом “очень темное изображение на экране”. В фирменном сервисе за ремонт запросили какие-то нереальные деньги – видимо, собрались менять матрицу. Я же как раз прочитал статью на “коте” и собирался попробовать поменять лампу.
Для доступа к ЖК-панели первым делом надо снять ее рамку. Обычно она крепится на защелках, но в некоторых моделях ноутбуков могут быть и скрытые под резиновыми заглушками винты.
В нижней части ЖК-экрана ноутбука, между петлями, находится инвертор в защитном кожухе.
Имеет смысл проверить, действительно ли неисправна лампа, или все-таки “накрылся” инвертор. Для этого достаточно подключить к инвертору заведомо исправную лампу.
Ноутбучные инверторы достаточно миниатюрные и в случае неисправности их обычно меняют целиком. Допустима замена на аналогичный от другой модели, благо они есть и на радиобарахолках, и на Dealextreme.
При замене инвертора желательно определить, как осуществляется управление включением/выключением и яркостью подсветки. Обычно для этого в идущем к инвертору шлейфе предусмотрены сигналы DIM (управление яркостью, меняется обычно в пределах от 1 В – наименьшая яркость до 3 В – наибольшая) и ENABLE (0 В – подсветка выключена, 3 В – подсветка включена). Обычно их правильное подключение необязательно для работы нового инвертора, но позволяет сохранить некоторые функции энергосбережения.
Для замены лампы нам потребуется снять ЖК-панель. Надо открутить винты, которыми она крепится к петлям и крышке ноутбука.
По бокам панели установлены металлические направляющие, которые необходимо снять для дальнейшей разборки.
В использованной в этом ноутбуке панели можно добраться до лампы, не разбирая панель целиком. Достаточно только снять одну из сторон металлической рамки и открыть пластиковый пенал.
Казалось бы, дальнейшее очевидно – едем на радирынок, покупаем нужную лампу и ставим ее в ноутбук. Реальность же оказалась несколько сложнее. На Митино не обнаружилось ламп подходящей длины, были либо очень короткие (короче на 15 мм), либо очень длинные (на 15 мм длиннее). В ларьке фирмы Исток-2 (это ларек с радиолампами и всяческой светотехникой, расположен в дальнем от входа конце цокольного этажа, светится, как новогодняя елка) посоветовали использовать линейку из сверхярких светодиодов.
Ширина такой линейки – около 3 мм. Диоды на ней установлены в группы по 3 штуки, каждая длиной около 15 мм. Соответственно, можно отрезать линейку нужной длины с приемлемой точностью.
Сейчас, с развитием технологий изготовления мощных светодиодов белого свечения, светодиодную подсветку стали устанавливать в некоторые жидкокристаллические мониторы и телевизоры. На самом деле любой может приобщиться к “переднему краю” технологий, поставив такую подсветку взамен сгоревшей “ламповой”. Поддавшись на уговоры “истоковцев”, я купил линеечку длиной 300 мм за 250 рублей (примерно равно стоимости лампы).
Светодиодная линейка замечательным образом поместилась внутри штатного пенала.
Для проверки светодиодной подсветки достаточно подключить вставленную в матрицу линейку к подходящему источнику питания. Отключенный экран должен светиться молочно-белым цветом.
Сборка производится в обратном порядке (c).
Вместо выкинутого за ненадобностью инвертора можно собрать схемку наподобие такой:
Номиналы резисторов подбираем в зависимости от параметров сигналов DIM и ENABLE и напряжения питания.
В заключение хочу сказать несколько слов о том, почему светодиодная подсветка – гадость.
Во-первых, спектр свечения светодиодов не совсем соответствует спектру ламп. Поэтому на мониторах, предназначенных для работы с графикой, такая замена может только навредить.
Во-вторых, иногда встречаются “умные” инверторы, управляемые цифровыми сигналами (обычно по шине I2C, но бывают и более экзотические). В случае отсутствия инвертора ЖК-панель может не включаться.
В третьих, главный недостаток светодиодной подсветки, собранной “на коленке” – некоторая неравномерность свечения вблизи лампы.
На фото заметно, что подсветка нижней части экрана не очень равномерна, а правый нижний угол – вообще темный, к сожалению, линейка оказалась чуть коротковата.
В любом случае, замена CCFL-лампы на светодиоды – доступный и недорогой способ восстановления ЖК-мониторов. Имеющиеся недостатки нельзя назвать критическими, а в случае с лампами нестандартных типоразмеров, как у меня, это вполне оправдано.
Запись опубликована в блоге Шуры Люберецкого. Вы можете оставлять свои комментарии там, используя свое имя пользователя из ЖЖ (вход по OpenID).
Как устроена подсветка монитора
LED подсветка для монитора
Автор: mattheus, mattheus2010@mail.ru
Опубликовано 06.03.2014
Создано при помощи КотоРед.
Время незаметно идет и казалось бы недавно купленная техника уже выходит из строя. Так, отработав свои 10000 часов, приказали долго жить лампы моего монитора (AOC 2216Sa). Вначале подсветка стала влючаться не с первого раза (после включения монитора подсветка выключалась через несколько секунд), что решалось повторным включением/выключением монитора, со временем монитор приходилось выключать/выключать уже 3 раза, потом 5, потом 10 и в какой-то момент он не мог включить подсветку уже вне зависимости от числа попыток включения. Извлеченные на свет божий лампы оказались с почерневшими краями и законно отправились в утиль. Попытка поставить лампы на замену (были куплены новые лампы подходящего размера) успехом не увенчалась (несколько раз монитор смог включить подсветку, но быстро опять ушел в режим включился-выключился) и выяснение причин в чем может быть проблема уже в электронике монитора привели меня к мысли о том что проще будет собрать соственную подсветку монитора на светодиодах чем ремонтировать имеющуюся схему инвертора для CCFL ламп, тем более в сети уже попадались статьи показывающие принципиальную возможность такой замены.
На тему разборки монитора уже написано немало статей, все мониторы очень похожи между собой, поэтому вкратце:

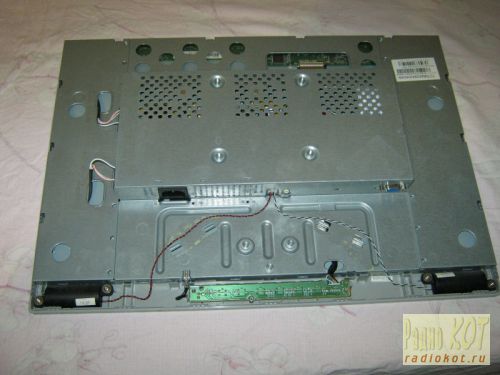

1. Откручива крепление поставки монитора и единственный болтик внизу, который придерживает заднюю стенку корпуса
2. В низу корпуса есть два пазика между передней и задней частью корпуса, в один из которых засовываем плоскую отвертку и начинаем снимать крышку с защелок по всему периметру монитора (просто проворачивая аккуратно отвертку вокруг своей оси и приподнимая этим крышку корпуса). Излишних усилий прилагать не надо, но тяжело снимается с защелок корпус только первый раз (за время ремонта я его открывал много раз, поэтому защелки стали сниматься со временем гораздо легче).

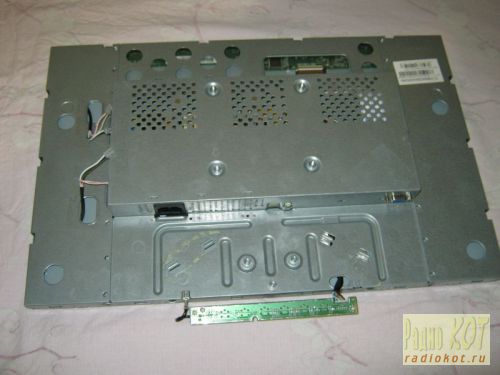

3. Нам открывается вид на монтаж внутренней металлической рамы в передней части копуса:
Вынимаем из защелок плату с кнопками, вынимаем (в моем случае) разъем динамиков и отогнув две защеки внизу вынимаем внутренний металлический корпус.

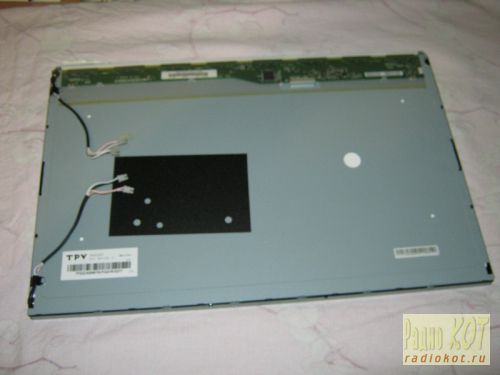

4. Слева виднеются 4 провода подключения ламп подсветки. Вынимаем их слегка сдавливая, т.к. для предотвращения выпадения разъем сделан в виде маленькой прищепки. Так же вынимаем широкий шлейф идущий к матрице (вверху монитора), сдавливая его разъем по бокам (т.к. в разъеме боковые защелки, хотя при первом взгляде на разъем это и не очевидно):
5. Теперь необхоимо разобрать «сендвич» содержащий саму матрицу и подсветку:
По периметру находятся защелки, которые открываются легким поддеванием той же плоской отверткой. Вначале снимается металлическая рама придерживающая матрицу, после чего можно открутить три меленьких болтика (обычная крестиковая отвертка не подойдет ввиду их миниатюрного размера, понадобится особо мелкая) удерживающих плату управления матрицей и матрицу можно снять (лучше всего положить монитор на твердую поверхность, например стол, покрытую тканью матрицей вниз, открутив плату управления положить ее на стол развернув через торец монитора и просто внять корпус с подсветкой подняв его вертикально вверх, а матрица так и останется лежать на столе. Ее можно накрыть чем-то чтобы не пылилась, а собирать точно в обратном порядке — т.е. накрыть лежащую на столе матрицу собранным корпусом с подсветкой, обернуть через торец шлейф к плате управления и прикрутив плату управления аккуратно поднять блок в собранном виде).
Получается матрица отдельно:
И блок с подсветкой отельно:
Блок с подсветкой разбирается аналогично, только вместо металлической рамы, подсветка удерживается пластмассовой рамкой, которая одновлеменно позиционирует оргстекло, используемое для рассеивания света подсветки. Большинство защелок находятся по бокам и похожи на те что удерживали металлическую раму матрицы (открываются поддеванием плоской отверткой), но по бокам есть несколько защелок открывающихся «вовнутрь» (на них отверткой нужно надавить, чтобы защелки ушли во внутрь корпуса).
Вначале я запоминал положение всех снимаемых частей, но потом выяслилось, что «неправильно» их собрать не получится и даже если детали выглядят абсолютно симметричными расстояния между защелками на разных сторонах металлической рамы и фиксирующие выступы по бокам пластиковой рамы удерживающей подсветку не дадут собрать их «неправильно».
Вот собственно и все — мы разобрали монитор.
Подстветка светодиодной лентой

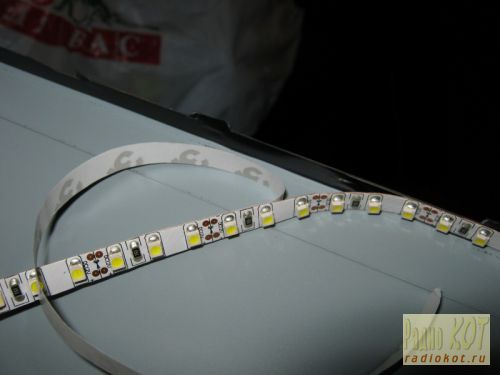

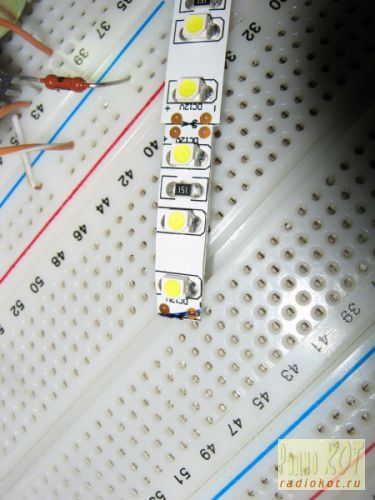

Вначале решено было делать подсветку из светодиодной ленты с белыми светодиодами 3528 — 120 светодиодов на метр. Первое что оказалось — ширина ленты 9 мм, а ширина ламп подсветки (и посадочного места под ленту) — 7 мм (на самом деле бывают лампы подсветки двух стандартов — 9 мм и 7 мм, но в моем случае были 7 мм). Поэтому, после осмотра ленты, было принято решение обрезать по 1 мм с каждого края ленты, т.к. это не задевало токопроводящих дорожек на лицевой части ленты (а на обратной вдоль всей ленты идут две широкие жилы питания, которые от уменьшения на 1 мм своих свойств на длине подсветки 475 мм не потеряют, т.к. ток будет небольшой). Сказано — сделано:
Точно так же аккуратно светодиодная лента обрезается по всей длине (на фотографии пример того что было до и что стало после обрезки).
Нам понадобится две полоски ленты по 475 мм (19 сегментов по 3 светодиода в полоске).
Хотелось чтобы подсветка монитора работала так же как и штатная (т.е. включалась и выключалась контроллером монитора), а вот яркость я хотел регулировать «вручную», как на старых CRT мониторах, т.к. это часто используемая функция и лазить по экранным меню каждый раз нажимая несколько клавиш мне надоело (в моем мониторе клавиши вправо-влево регулируют не режимы монитора, а громкость встроенных динамиков, так что режимы каждый раз приходилось менять через меню). Для этого был найден в сети мануал на мой монитор (кому пригодится — прилагается в конце статьи) и на странице с Power Board по схеме найдены +12V, On, Dim и GND которые нас интересуют.
On — сигнал с платы управления на включение подсветки (+5V)
Dim — ШИМ управление яркостью подсветки
+12V оказались далеко не 12, а где-то 16V без нагрузки подсветкой и где-то 13.67V с под нагрукой
Так же было решено никаких ШИМ регулировок яркости подсветки не делать, а запитывать подсветку постоянным током (заодно решается вопрос с тем, что у некоторых мониторов ШИМ подсветки работает на не очень высокой частоте и у некоторых от этого чуть больше устают глаза). В моем мониторе частота «родного» ШИМ была 240 Гц.
Дальше на плате были найдены контакты на которые подаетя сигнал On (помечен красным) и +12V на блок инвертора (перемычка которую необходимо выпять чтобы обесточить блок инвертора помечена зеленым). (фотографию можно увеличить чтобы увидеть пометки):

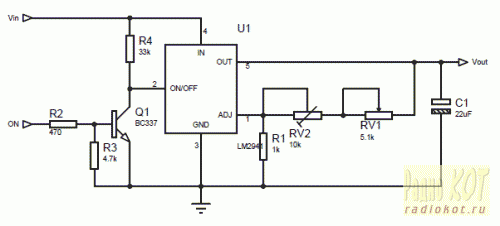

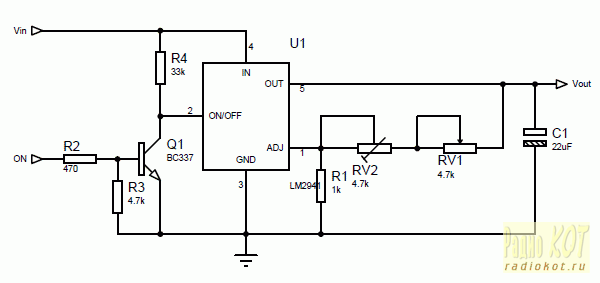

В качестве основы схемы управления был взять линейный регулятор LM2941 в омновном за то, что при токе до 1А он имел отдельный вывод управления On/Off, который предполагаось использовать для управления включением/выключением подсветки сигналом On с платы упралвения монитора. Правда в LM2941 этот сигнал инвертированный (т.е. на выходе есть напряжение когда на входе On/Off — нулевой потенциал), так что пришлось собрать инвертор на одном транзисторе для согласования прямого сигнала On с платы управения и инвертированного входа LM2941. Никаких других излишеств схема не содержит:
Рассчет выходного напряжения для LM2941 производится по формуле:
Vout = Vref * (R1+R2)/R1
где Vref = 1.275V, R1 в формуле соответствует R1 на схеме, а R2 в формуле соответвует паре резисторов RV1+RV2 на схеме (введено два резистора для более плавной регулировки яркости и сокращения диапазона регулируемых переменным резистором RV1 напряжений).
В качестве R1 я взял 1кОм, а подбор R2 осуществляется по формуле:
Максимальное необходимое нам напряжение для ленты — 13В (я взял четь больше чем номинальные 12В чтобы не терять в яркости, а лента такой легкое перенапряжение переживет). Т.е. максимальное значение R2 = 1000*(13/1.275-1) = 9.91кОм. Минимальное напряжение при котором лента еще хоть как-то светится — около 7 вольт, т.е. минимальное значение R2 = 1000*(7/1.275-1) = 4.49кОм. R2 у нас состоит из переменного резистора RV1 и многооборотного подстроечного резистора RV2. Сопротивление RV1 получаем 9.91кОм — 4.49кОм = 5.42кОм (выбираем ближайшее значение RV1 — 5.1кОм), а RV2 выставляем примерно в 9.91-5.1 = 4.81кОм (на самом деле лучше всего вначале собрать схему, выстваить максимальное сопротивление RV1 и измеряя напряжение на выходе LM2941 выстваить сопротивление RV2 таким чтобы на выходе было нужное максимальное напряжение (в нашем случае около 13В).
Монтаж светодиодной ленты

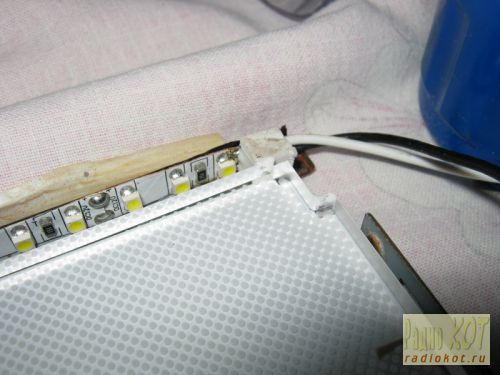

Поскольку после обрезания ленты на 1 мм по торцам ленты оголились жилы питания, на корпус в месте где будет клеиться лента я наклеил изоленту (к сожалению не синюю а черную). Поверх клеится лента (хорошо прогревать поверхость феном, т.к. к теплой поверхности скотч клеится гораздо лучше):

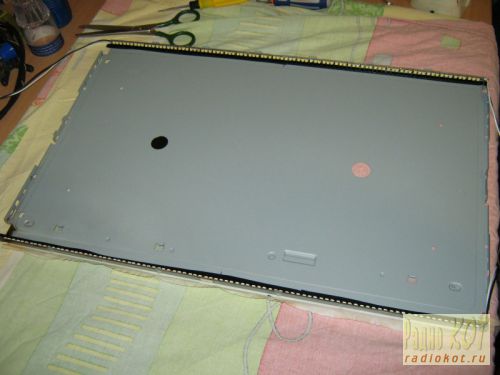

Дальше монтируются задняя пленка, оргстекло и светофильтры которые лежали поверх оргстекла. По краям я подпер ленту кусочками стирательной резинки (чтобы края на скотче не отходили):

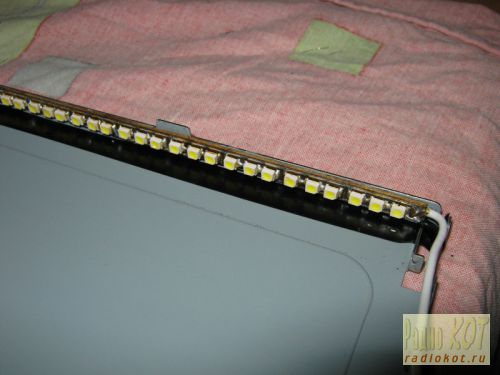

После чего блок подсветки собирается в обратном порядке, устанавливается на место матрица, провода подсветки выводятся наружу.

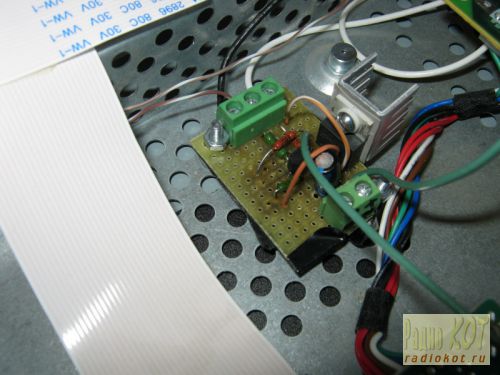

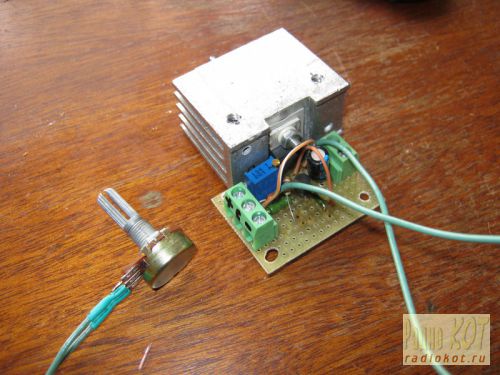

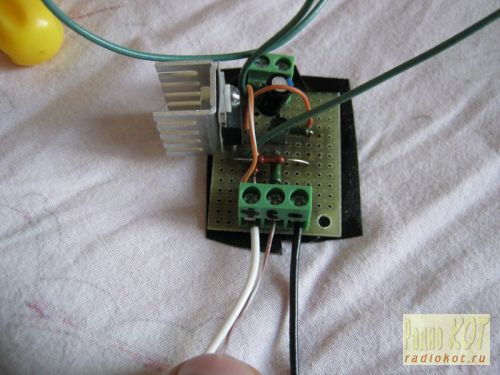

Схема собиралась на макетке (ввиду простоты решил плату не разводить), крепилась на болитках через отверстия в задней стенке металлического корпуса монитора:

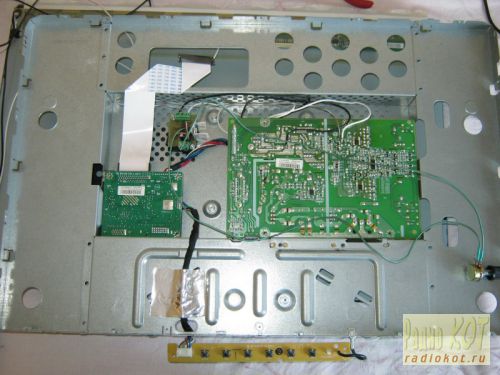

Питание и сигнал управления On заводились с платы блока питания:
Рассчетная мощность, выделяемая на LM2941 рассчитывается по формуле:
Pd = (Vin-Vout)*Iout +Vin*Ignd
Для моего случая составляет Pd = (13.6-13)*0.7 +13.6*0.006 = 0.5 Ватт поэтому было решено обойтись самым маленьким радиатором для LM2941 (посажен через диэлектрическую прокладку т.к. от земли он в LM2941 не изолирован).

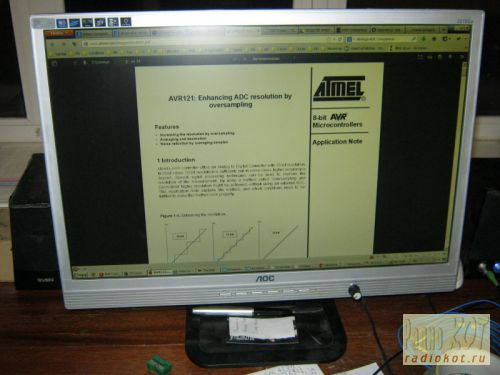

Окончательная сборка показала вполне себе работоспособность конструкции:
- Используется стандартная светодиодная лента
- Простая плата управления
- Недостаточная яркость подсветки при ярком дневном свете (монитор стоит напротив окна)
- Светодиоды в ленте расположены недостаточно часто, поэтому видны небольшие световые конусы от каждого отдельного светодиода возле верхней и нижней кромок монитора
- Баланс белого немного нарушен и уходит слегка в зеленоватые оттенки (скорее всего решаетя регулировками баланса белого либо самого монитора либо видеокарты)
Вполне хороший, простой и бюджетный вариант ремонта подсветки. Вполне комфортно смотреть фильмы или использовать монитор в качестве кухонного телевизора, но для каждодневной работы наверное не подойдет.
Более плотная LED подсветка
Для решения проблемы недостаточной яркости (а заодно и равномерности) подсветки было решено поставить больше светодиодов и чаще. Поскольку оказалось что покупать светодиоды поштучно дороже чем купить 1.5 метра ленты и выпаять их оттуда был выбран более экономный вариант (выпаивать светодиоды из ленты).

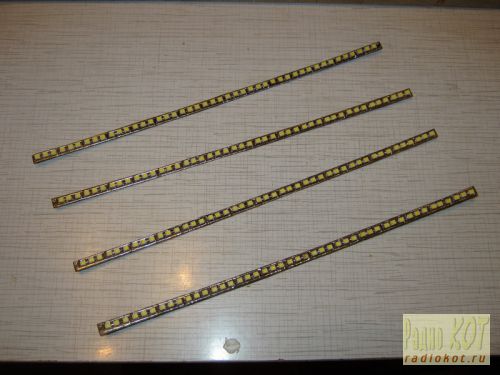

Сами светодиды 3528 разместились на 4-х полосках 6 мм шириной и 238 мм длиной по 3 светодиода последовательно в 15 параллельных сборках на каждой из 4-х полосок (разводка плат для светодиодов прилагается). После припайки светодиодов и проводов получается следующее:
Полоски закладыватся по две вверху и внизу проводами к краю монитора в стык в центре:
Номинальное напряжение на светодиодах 3.5В (диапазон от 3.2 до 3.8 В), так что сборка из 3-х последовательных светодиодов должна питаться напряжением порядка 10.5В. Так что параметры регулятора нужно пересчитать:
Максимальное необходимое нам напряжение для ленты — 10.5В. Т.е. максимальное значение R2 = 1000*(10.5/1.275-1) = 7.23кОм. Минимальное напряжение при котором сборка из светодиодов еще хоть как-то светится — около 4.5 вольт, т.е. минимальное значение R2 = 1000*(4.5/1.275-1) = 2.53кОм. R2 у нас состоит из переменного резистора RV1 и многооборотного подстроечного резистора RV2. Сопротивление RV1 получаем 7.23кОм — 2.53кОм = 4.7кОм, а RV2 выставляем примерно в 7.23-4.7 = 2.53 кОм и регулируем в собранной схеме для получения 10.5В на выходе LM2941 при максимаьном сопротивлении RV1.
В полтора раза больше светодиодов потребляют 1.2А тока (номинально), поэтому рассеиваемая можность на LM2941 будет равна Pd = (13.6-10.5)*1.2 +13.6*0.006 = 3.8 Ватт, что уже требует более солидного радиатора для отвода тепла:

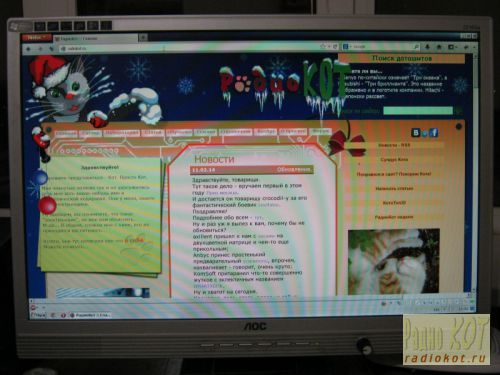

Собираем, подключаем, получаем гораздо лучше:
- Достаточно большая яркость (возможно сравнимая, а возможно даже превосходящая яркость старой CCTL подсвтеки)
- Отсутствие световых конусов по краям монитора от индивидуальных светодиодов (светодиоды расположены достаточно часто и подсветка равномерная)
- Все еще простая и дешевая плата управления
- Никак не решился вопрос с балансом белого, уходящим в зеленоватые тона
- LM2941 хоть и с большим радиатором, но греется и греет все внутри корпуса
Плата управления на основе Step-down регулятора

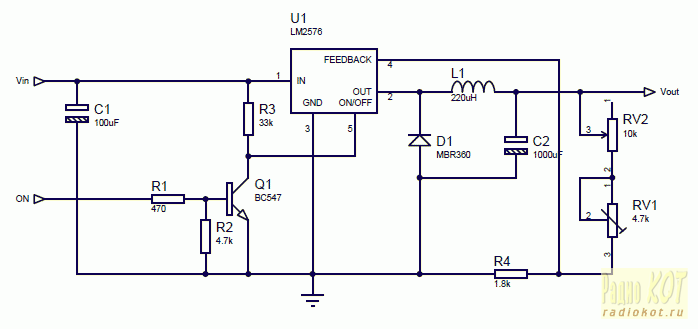

Для устранения проблемы нагрева регено было собрать регулятор яркости на базе Step-down регулятора напряжения (в моем случае был выбран LM2576 с током до 3А). Он так же имеет инвертированный вход управления On/Off, поэтому для согласования присутсвует такой же инвертор на одном транзисторе:
Катушка L1 влияет на КПД преобразователя и должна быть 100-220 мкГ для тока в нагрузке около 1.2-3А. Напряжение на выходе рассчитывается по формуле:
где Vref = 1.23V. При заданом R1 можно получить R2 по формуле:
В рассчетах R1 эквивалентно R4 в схеме, а R2 эквивалентно RV1+RV2 в схеме. В нашем случае для регулировки напряжения в диапазоне от 7.25В до 10.5В возьмем R4=1.8кОм, переменный резистор RV1=4.7кОм а подстроечный резистор RV2 на 10кОм с начальным приблежением в 8.8кОм (после сборки схемы лучше всего выставить его точное значение измеряя напряжение на выходе LM2576 при максимальном сопротивлении RV1).
Для этого регулятора решил сделать плату (размеры значения не имели, т.к. в мониторе достаточно метсо для монтажа даже габаритной платы):
