15 лучших мультиметров
Точность, надежность, удобство: выбираем хороший мультиметр.
- Лучшие мультиметры базового уровня
- Лучшие мультиметры с расширенными возможностями
- Лучшие мультиметры профессионального уровня
Выбор лучшего мультиметра целиком и полностью зависит от круга задач, которые он призван решать, регулярности измерений и финансовых возможностей покупателя.
Если нужда в приборе возникает время от времени, чтобы посмотреть напряжение в розетке или прозвонить предохранитель — достаточно приобрести простейшее устройство базового уровня.
Для радиолюбителей или домашних мастеров практичнее в эксплуатации будет комбинированный прибор с расширенным функционалом.
На мультиметр от одного из именитых производителей стоит ориентироваться, если его планируется применять в профессиональных целях и это позволяет кошелек.
О лучших и самых популярных тестерах подробнее в нашем рейтинге:
| Категория | Место | Наименование | Рейтинг |
|---|---|---|---|
| Лучшие мультиметры базового уровня | 1 | Mastech МAS838 | 9.4 / 10 |
| 2 | UNI-T UT33 | 9.3 / 10 | |
| 3 | ELITECH ММ 200К | 9.1 / 10 | |
| 4 | CEM DT-101 | 8.3 / 10 | |
| Лучшие мультиметры с расширенными возможностями | 1 | Testo 760-1 | 9.9 / 10 |
| 2 | CEM DT-61 | 9.5 / 10 | |
| 3 | Fluke 106 | 9.5 / 10 | |
| 4 | Mastech MY-68 | 9.2 / 10 | |
| 5 | IEK Professional MY64 | 8.8 / 10 | |
| Лучшие мультиметры профессионального уровня | 1 | Fluke 233 | 9.8 / 10 |
| 2 | Appa 506 | 9.6 / 10 | |
| 3 | Fluke 17B+ | 9.5 / 10 | |
| 4 | UNI-T UT71E | 9.5 / 10 | |
| 5 | Testo 760-3 | 9.5 / 10 | |
| 6 | Appa 97 | 9.4 / 10 |
Лучшие мультиметры базового уровня
Mastech МAS838
Для всех, кому доводилось работать с электрикой или электроникой хотя бы на уровне любителя, цифры «838» знакомы прекрасно – помните угловатые черные коробочки тестеров, появившиеся еще в 90-е в магазинах радиодеталей?
Что ж, наш старый добрый знакомый M-838 до сих пор в строю и выпускается под множеством марок. Стоит, он, конечно, не сто рублей, как в двухтысячном, но по-прежнему недорог, а в обновленном исполнении Mastech MAS-838 еще и стал удобнее. Прежний прямоугольный корпус стал более обтекаемым и снабжен теперь защитным чехлом-подставкой, как у «более взрослых» Mastech. К ним же приближен и дизайн: гнезда под щупы переместились в горизонтальный ряд внизу, появилась кнопка Hold для фиксации показаний. Панелька для измерения коэффициента усиления биполярных транзисторов теперь линейная, а не круглая, что, с точки зрения автора, удобнее в большинстве случаев.
Описывать функции этого мультиметра по отдельности нет смысла: в любительской практике он так же работает «на пять», как и прежде. Ну и самое главное, что он нормально переживает ошибки пользователя, за исключением разве что самых грубых типа «померять ток в розетке».
- Эргономичный корпус с защитным чехлом
- Хорошо читаемый дисплей 3,5
- Щупы слабоваты, стоит заменить более дорогими
UNI-T UT33
В эту линейку простейших мультиметров одного из самых известный OEM-производителей входят четыре прибора. Модель UT33A на общем фоне выделяется достаточно резко. Она имеет автоматический выбор диапазона при измерении напряжения и сопротивления, в то время как для всех остальных моделей линейки — переключение ручное. Кроме того, мультиметр UT33A оснащен панелькой для тестирования транзисторов, чего в других модификациях нет. С другой стороны, эта модель лишена возможности сохранять измеренные показания и не имеет подсветки экрана. Модификация C отличается от базового прибора UT33B наличием функции измерения температуры с помощью внешней термопары, входящей в комплект поставки. Мультиметр UT33D способен генерировать тестовый сигнал прямоугольной формы.
- фиксация показаний с помощью кнопки;
- подсветка экрана;
- проверка батареек трех номиналов;
- приемлемое качество по доступной цене;
- есть удобная подставка и практичный силиконовый чехол.
- питание от кроны;
- функция проверки транзисторов есть только в модификации A.
- UNI-T UT33 — за модель UT33B
- UNI-T UT33A
ELITECH ММ 200К
Погрешность у прибора достаточно высокая, что и неудивительно для бюджетного класса – например, в диапазоне 600 В для АС она составляет 1,2 процента плюс-минус 5 единиц. А, поскольку разрешение отображения в этом диапазоне составляет 1 В, нетрудно догадаться, что, скажем, вместо 220 В прибор может показывать от 212 до 227 В – поэтому мы его и назвали «показометром». При измерении тока клещами погрешность в диапазоне до 200 А и вовсе составит 2,5% плюс-минус десять единиц (т.е. до 1 ампера), в диапазоне 1000 А – два процента плюс-минус 5 ампер.
- Доступная цена
- Наличие токовых клещей
- Минимальный функционал
- Низкая точность
CEM DT-101
Мультиметр простейший, но так ли это плохо? Например, даже частенько возящийся с электроникой автор с трудом может вспомнить, когда в последний раз пользовался той же колодкой для проверки транзисторов.
Так что недорогой DT-101, сделанный по принципу «ничего лишнего», для очень многих станет достаточным по возможностям. Разобраться с ним несложно: гнезд для щупов всего два, не придется постоянно переключать красный туда-сюда. Выключатель питания – отдельный, для дешевого тестера это плюс: контакты «крутилки» у них ходят прямо по дорожкам печатной платы, и тут не придется постоянно поворачивать селектор в обе стороны, включая и выключая прибор, изнашивая контактную поверхность.
Корпус обрезинен, что в случае падения пригодится однозначно. Правда, есть небольшие опасения за гнезда щупов: тут они находятся не на лицевой панели, как у большинства цифровых мультиметров, а на нижней части корпуса. Сами щупы достаточно приличные для этой цены.
Комплект поставки простейший: блистер, в котором лежат сам мультиметр, щупы и примитивнейшая инструкция. Впрочем, Вам действительно нужна инструкция для настолько простого приборчика?
К минусам отнесем примененную батарейку – вместо привычной «Кроны» здесь крохотная 12-вольтовая А23. Хотя для гаражного мастера это можно считать и плюсом – достаточно приделать к мультиметру штекер прикуривателя, чтобы вообще забыть о замене батареек.
- Корпус в чехле
- Отдельный, а не на «крутилке», выключатель питания
- Выбранный элемент питания – не самый подходящий.
Лучшие мультиметры с расширенными возможностями
Testo 760-1
Полностью автоматический мультиметр практически профессионального класса, внесенный в Госреестр. Не любите круговой селектор режима? Что ж, этот «умный» прибор создавался как раз на такой случай. Для работы достаточно выбрать один из трех режимов («напряжение», «ток» и «все остальное»), а дальше мультиметр сам определит нужный диапазон и метод измерений.
Точность измерений и ширина шкалы у «Теста» (да уж, русскоязычный человек это название точно не забудет) подойдут для большинства работ. Тестер может измерять, помимо прочего, емкость в пределах от 10 нФ до 100 мкФ, частоту от 0,001 Гц до 512 кГц. Класс защиты корпуса от пыли и влаги – IP64.
Особо отметим эргономику корпуса и информативность дисплея: с этим прибором действительно приятно работать.
- Внесен в Госреестр
- Автоопределение диапазона измерения с защитой от перегрузки
- Эргономичный корпус
- Нет режима проверки транзисторов
- Testo 760-2 — постоянное напряжение мин./макс. 600 мВ/600 В, сопротивление мин./макс. 60 Ом/60 МОм, измерение температуры и скважность
- Testo 760-3 — постоянное напряжение мин./макс. 600 мВ/600 В,сопротивление мин./макс. 60 Ом/60 МОм, измерение температуры и скважность
CEM DT-61
Этот универсальный прибор представляет собой целую минилабораторию, позволяющую в цифрах изучать окружающую среду. Помимо базовых характеристик, мультиметр DT-61 способен измерять температуру бесконтактным способом (по мощности теплового излучения), вплоть до очень высоких значений. Кроме того, устройство может применяться для замеров уровня влажности, освещенности и шума, поэтому его удобно использовать для проверок помещений на соответствие нормативам по охране труда. Прибор умеет выполнять как прямые, так и относительные измерения, имеет режим удержания полученных данных, автоматический выбор необходимого диапазона, контрастную подсветку дисплея и способен автоматически выключаться через определенное время простоя. Конструкция мультиметра удовлетворяет требованиям по электробезопасности на уровне категорий IV при бесконтактном поиске статического электричества напряжением до 1000 В, и III — при выполнении контактных измерений.
- внесен в Госреестр средств измерений;
- встроенная защита от перегрузок;
- прорезиненный ударопрочный корпус;
- удобная подставка.
- питание от элемента «Крона»;
- небольшие пределы измерения емкости;
- подсветка не выключается автоматически.
Fluke 106
Для мультиметра с круговым селектором этот выглядит внешне предельно минималистично – у него и нет нужды во множестве обозначений, он полностью автоматически выбирает диапазон. Хотя автор предпочел бы к «фуллавто» режиму еще и кнопки Up/Down для ручной подстройки, привычные по своему верному Mastech MY-67.
Fluke 106 не только минималистичен, но и компактен: он не занимает много места, его легко носить в кармане или возить в бардачке автомобиля. По высоте и ширине сейчас многие смартфоны больше, чем этот мультиметр.
И угадайте – почему этот малыш столько стоит? Правильно, его точность позволила попасть в Госреестр измерительного оборудования, все тестеры обязательно проходят поверку на заводе. Так что своих денег он стоит однозначно.
- Высокая точность
- Полностью автоматическая установка диапазонов
- Компактность
- Узковат диапазон измеряемых частот
- Fluke 107 — измеряет частоту и скважность, наличие режима проверки диодов, подсветка дисплея
Mastech MY-68
Этот мультиметр стал «наследником» старого доброго MY-67 (причем уже во втором поколении, модель успели модернизировать), что по дизайну сразу видно – тот же круговой селектор режимов (по умолчанию с автоопределением диапазона) и набор кнопок под дисплеем. Правда, кнопок стало меньше, а режимов измерения больше: в мультиметре появились измерение емкости, частоты, а также тока с помощью внешних токовых клещей. Правда, убирать отдельную кнопку управления питанием не стоило – не нужно было бы постоянно трещать туда-сюда селектором. Кроме того, вписывая большее число функций на тот же 180-градусный ход селектора, производителю пришлось объединять несколько функций – например, проверка диодов и прозвонка теперь стоят на одном положении селектора, и конкретный режим уже нужно переключать отдельной кнопкой – как и измерение переменного либо постоянного тока.
Возраст у прибора все-таки чувствуется, несмотря на модернизацию. Дисплей без подсветки, питание от «Кроны» — это «привет из двухтысячных», при этом стоит тестер как нынешний «народный» Mestek DM100C, у которого есть и подсветка, и барграф (который, кстати, изначально в MY68 тоже был), и фильтр низких частот, и измерение постоянной составляющей переменного напряжения, и термопара, и NCV-сенсор, и диапазон измерения частот выше. Так что более современным моделям «старший» мультиметр линейки MY уже ощутимо проигрывает, и в рейтинге лучших мультиметров неизбежно попадает на не самое высокое место.
- Возможность подключения токовых клещей
- Хороший набор режимов
- Частотомер – только до 200 кГц и без измерения скважности
- Отсутствие подсветки
- Выключение только селектором
IEK Professional MY64
Ничего не напоминает? Ну да, здесь не то что дизайн, но даже маркировка модели прямо отсылают нас к Mastech MY64 – правда, лишенному ряда функций. В частности, у IEK нет отдельных колодок под термопару и конденсатор, убрана возможность замера hFE у биполярных транзисторов, изменено и расположение режимов на селекторе.
В принципе, это упрощение не стало критичным, зато снизило цену мультиметра. Частотомер остался «игрушечным» (до 20 кГц), так как АЦП у мультиметра слишком «медленный» для работы с частотами выше звуковой. Зато, к счастью, сохранилась физическая кнопка управления питанием, не нужно постоянно крутить туда-сюда селектор.
«Профессиональность» в названии, конечно, типично китайская – прибор в Госреестр не внесен, точность у него на грани «показометров» (для постоянного напряжения во всех диапазонах заявлены 1 процент плюс-минус две единицы счета, для сопротивления, например, и вовсе пять процентов плюс-минус три единицы). Так что прибор этот, на самом деле, максимум любительский – и, увы, с чувствующимся возрастом (дисплей не подсвечивается, питание – от «Кроны», нет автопроверки предохранителей).
- Неплохой набор режимов измерения
- Управление питанием не на селекторе
- Малоинформативный дисплей без подсветки
- Не лучшая точность
- IEK Professional MY61 — не измеряет температуру и частоту
- IEK Professional MY62 — не измеряет частоту
Лучшие мультиметры профессионального уровня
Fluke 233
Нет, мультиметр на фото не сломан. У него действительно есть возможность отделения дисплея от измерительной базы, радиус связи – до 10 метров. Никогда не доводилось тянуть шею, регулируя что-либо в одном месте, когда тестер подключен в другом? Тогда Вы точно поймете, насколько удобно такое решение в практике ремонтников.
«Умеет» прибор немало – это и измерение напряжений/тока с высокой точностью (естественно, свое место в Госреестре он получил), включая расчет среднеквадратичных (RMS), и емкости в диапазоне аж до 9999 мкФ, и так далее. Причем, говоря о профессиональном «Флюке», глупо говорить о списке возможностей как о чем-то заложенном только в селектор режима: мультиметр может работать, например, со внешними токовыми клещами i1010, измерителем разрежения и давления PV350… Короче, как говорил в свое время Фрай: «Shut up and take my money!».
- Точность
- Модульная конструкция
- Требуется аж 5 батареек (3 в измерительный модуль, 2 в дисплей).
Appa 506
Как и подобает качественному мультиметру, здесь предусмотрены автотест предохранителей и напоминание о некорректно подключенном щупе (например, если он вставлен в токовое гнездо при включенном режиме замера напряжения).
Для связи с ПК для передачи данных на обработку предусмотрено два варианта. Как и на предыдущих моделях серии, есть USB-интерфейс с полной опторазвязкой, но теперь появился еще и Bluetooth (в модели с индексом «B» в маркировке), что делает работу гораздо удобнее – можно обойтись без шнура, который частенько мешает, если речь идет о работе не в лаборатории, а где-нибудь под потолком цеха или вовсе «в поле».
Корпус – ударопрочный, с гарантированной защитой при падении на твердую поверхность с высоты до 1,3 м, пылевлагозащитой
Так что мультиметр хотя и дорог, но деньги с нас эти берут не за «красивое лицо», а за точность и функциональность.
- «Неубиваемость»
- Измерение напряжения до киловольта
- Гальванически развязанная связь с ПК и опциональный Bluetooth
- Хорошая точность
- Узковат диапазон частотомера
Fluke 17B+
Мультиметры марки Fluke считаются своеобразным эталоном измерительных приборов и отличаются высочайшей надежностью и точностью профессионального уровня. В числе возможностей модели 17B — измерение постоянного и переменного напряжения (до 1000 В), тока, сопротивления, емкости, частоты и температуры. Прибор позволяет проверять диоды и прозванивать цепи на короткое замыкание. Диапазоны выбираются автоматически, но есть кнопка для ручного масштабирования результатов. Имеется режим относительных измерений и возможность зафиксировать текущие показания. С помощью комплектной термопары, мультиметр позволяет определять температуру в наиболее практичном диапазоне. В линейке компании есть более простая и доступная модель Fluke 15B+. Она выполнена на той же элементной базе и в похожем корпусе, но не имеет некоторых функций и режимов измерения. Зато и стоит почти наполовину дешевле.
- внесен в Госреестр СИ;
- качественное исполнение;
- высокая точность измерений;
- пальчиковые элементы питания.
- относительно высокая цена;
- узкий диапазон измерения частоты и емкости.
UNI-T UT71E
Сам по себе мультиметр тоже не «беспамятен» — режим измерения True RMS (истинного среднеквадратичного значения) обязывает иметь возможность фиксации потоковых данных, хотя и с небольшим размером буфера. Учитывая, что в режимах работы с переменным током предельная частота – не сотни герц, а все 100 кГц, Вы сразу догадаетесь, что о RMS здесь можно говорить и применительно к звуковому оборудованию. А в режиме частотомера верх диапазона измерений – 200 МГц!
Что ж, при таком наборе функций и ширине автоматически настраиваемых диапазонов мультиметр даже начинает казаться недорогим. Увы, цена указывает и на его основной минус – точность до госреестровской не дотягивает. Зато в домашней лаборатории он точно найдет свое место!
- Многофункциональность
- Связь с компьютером
- Средняя точность
Testo 760-3
- Широкие диапазоны измерений
- Хорошая точность
- Полнофункциональный частотомер
- Пожалуй, излишняя переплата в сравнении с базовой моделью за добавленные возможности
- Testo 760-1 — постоянное напряжение мин./макс. 400 мВ/600 В,сопротивление мин./макс. 400 Ом/40 МОм, макс. индицируемое число 3999, нет функции True RMS
- Testo 760-2 — постоянное напряжение мин./макс. 600 мВ/600 В,сопротивление мин./макс. 60 Ом/60 МОм
Appa 97
Корпус – ударопрочный, дополнительно защищенный съемным чехлом. Влагозащита достаточна для работы на улице или в сыром помещении. Увеличен ресурс контактной группы, предусмотрено напоминание о некорректном включении щупов.
Память результатов измерения – на 3200 значений, с автоподсчетом минимального, максимального и среднего.
- Ударопрочность и влагозащита
- Неплохая точность для этой цены
- Надежность
- Минимум режимов измерения
Какой мультиметр лучше купить?
Цифровой или аналоговый? Стрелочные приборы уже практически канули в Лету, хотя они и обладают рядом преимуществ (например, стабильная работа в условиях помех). Большинство мультиметров на рынке – цифровые. В некоторых продвинутых моделях имеется своеобразный аналог линейной шкалы, но ее показания всегда дублируются в символьном виде.
Одним из критериев выбора тестера как раз и является разрядность (число отображаемых на дисплее знаков). Как правило, мультиметры массового применения оснащены дисплеем с разрядностью «3,5». Это значит, что три последних символа на экране могут показывать любые цифры (от 0 до 9), а первый — до какого-то предельного значения (например, от 0 до 4). Другими словами, самое большое число, которое такой дисплей способен отобразить — это 4999. У приборов профессионального уровня разрядность выше.
Точность тестера от разрядности напрямую не зависит. Точность измерений зависит от точности АЦП, от материалов, из которых изготовлен прибор, от наличия или отсутствия помех, от качества проведённой калибровки.
Признаком класса мультиметра можно считать его включение в Государственный реестр средств измерений. Для использования в бытовых целях этот критерий значения не имеет, а вот в профессиональной деятельности такие приборы принято регулярно поверять и соответствующая регистрация при этом обязательна.
Функция автоматического переключения диапазонов измерения повышает удобство пользования устройством, только и здесь есть своя особенность. У бюджетных моделей процесс автоопределения занимает достаточно много времени. Если измерять приходится часто и помногу —задержки могут раздражать.
Наконец, как для любителей, так и для профессионалов, важным критерием может выступать наличие режима True RMS. Приборы без его поддержки не способны адекватно измерять характеристики цепей переменного тока, в которых форма сигнала сильно отличается от правильной синусоиды. В частности, это блоки питания с ШИМ и большинство тиристорных преобразователей с фазовым управлением.
Как выбрать мультиметр?
Практически каждый мужчина знает, что такое мультиметр , который является незаменимым электроизмерительным прибором. Сложное устройство выполняет множество функций, поэтому способно заменить собой несколько других инструментов, тем самым экономя средства на их приобретение и место в мастерской.
Как выбрать мультиметр
Мультиметр является универсальным прибором, который сочетает в себе возможности омметра, вольтметра и амперметра, часто предлагается в виде токоизмерительных клещей. Он работает при прямом подключении к электрическому кругу по принципу сравнения входящего сигнала с эталоном.
Выбор мультиметра основывается на ответе на несколько вопросов:
- для каких целей покупается прибор (для домашнего использования, работы в интенсивном режиме на производстве или для различных исследований);
- насколько важна точность полученных данных;
- нужны ли дополнительные возможности;
- где будет использоваться устройство (в помещении или будет переноситься).
Измеритель бывает различных типов: профессиональным и бытовым, цифровым и аналоговым, с дополнительными функциями и без них, стационарным и переносным (портативным).
Как и любая другая техника, измерительный прибор профессиональный отличается от бытового несколькими характеристиками:
- более высокой точностью;
- способностью работать в интенсивном режиме длительное время;
- долговечностью и надежностью;
- прочным корпусом;
- более высокой ценой.
Для пользователя имеет значение тип работы устройства — цифровой либо аналоговый. Аналоговые — это устаревшие виды мультиметров , чья работа основана на магнитоэлектрической стрелке (ее чувствительность определяет точность и диапазон измерений прибора). В некоторых режимах функционирования измеритель имеет нелинейную шкалу и при подключении требует соблюдения полярности.
Цифровая модель более простая в использовании, поэтому освоить ее сможет даже человек, ранее не державший прибор в руках. Это более точный и компактный прибор, все измерения происходят в автоматическом режиме. Чаще всего он имеет ряд дополнительных функций, а его разрядность колеблется от 2,5 до 5 и больше.
И аналоговый, и цифровой мультиметр может работать от сети (стационарная модель) или быть портативным (небольшой прибор с автономным питанием — от батареек или аккумуляторов).
Разновидностями мультиметров считаются все цифровые скопметры и вольтметры.
Какую модель лучше купить
Цифровой или стрелочный измеритель лучше выбрать? Аналоговая модель — простейшая: простой корпус и конструкция, она недорогая . Но существуют и другие отличия, которые стоит изучить, выбирая качественный мультиметр .
Влияние полярности при подключении. Для современных цифровых устройств не имеет значения полярность приложенного сигнала — измерение будет выполнено правильно всегда, только при обратной полярности на дисплее появится знак минус. Стрелочный прибор нуждается в обязательном соблюдении правил подключения, иначе результатов не будет никаких.
Точность измерений. На точность аналогового устройства влияет несколько факторов:
- положение корпуса относительно земли;
- влияние внешнего магнитного поля;
- опыт пользователя.
Цифровые мультиметры (профессиональные и бытовые) всегда точные, а полученные данные выводятся на большой дисплей и подаются в понятном для оператора виде.
Стойкость к механическим повреждениям. Стрелочные модели в своей конструкции имеют подвешенные рамки, крепление которых (тонкие волоски) рвется при вибрациях, сильных ударах и встрясках. Современные цифровые измерители заключаются в ударопрочные корпуса , которые защищают прибор от повреждений.
Возможность отслеживания динамики показателей. Аналоговый прибор покажет изменение сигнала мгновенно, а цифровой нуждается в некотором времени для оцифровки данных и вывода их на экран.
Функции и возможности. Аналоговые мультиметры не имеют дополнительных возможностей, а цифровые устройства могут дополнительно определять температуру, емкость конденсаторов, выбирать диапазон измерений, исчислять соотношение между данными в процентах и т. д. (в зависимости от модели).
Влияние заряда аккумулятора на точность измерений. Любой цифровой (даже компактный) мультиметр будет исправно работать до появления сигнала «замените батарею» на дисплее. Стрелочная модель при разряжении источника питания сбивает настройки нуля и искажает данные, поэтому пользователь должен всегда корректировать настройки перед началом работы.
Параметры для подбора прибора
При использовании для домашних нужд или при выборе модели для работы в интенсивном режиме стоит изучить технические характеристики и возможности мультиметра.
Параметр энергобезопасности. В инструкции к каждому прибору указывается класс измерителя:
- САТ І — прибор предназначается для работы с низковольтными электролиниями;
- САТ ІІ — агрегат используется при работе с локальными электрическими линиями;
- САТ ІІІ — устройство применяется для работы с распределительными линиями в помещениях;
- САТ ІV — измеритель предназначен для работ с распределительными линиями вне помещений.
Разрядность, то есть диапазон и количество полноценных разрядов. Показатель «3,5» означает, что на монитор прибора будет выводиться один разряд из ограниченного диапазона и три из диапазона 0…9. Данная характеристика не влияет на точность измерений.
Погрешность мультиметра особенно важна в промышленных условиях. Она зависит от параметров тока, калибровки, защиты от внешних наводок, модели.
Наиболее распространенными и нужными функциями измерителя являются:
- прозвонка диодов (возможна со звуковым и/или световым сигналом );
- измерение напряжения, силы тока, частоты, сопротивления (при переменном и постоянном токе, в том числе и больших значений);
- измерение емкости;
- определение температуры;
- проверка биполярных транзисторов;
- определение индуктивности;
- генерация простого тестового сигнала (гармонического либо импульсного).
Также дополнительно возможны следующие функции: блокировка и подсветка дисплея , интегрированная память, индикация перегрузки или разряда аккумулятора, автоотключение питания для экономии ресурсов, автоматическое установление границ измерений, защита входных цепей и тестера, кнопка Hold. Некоторые модели снабжаются двумя экранами: первый цифровой с обновлением данных каждые 4 секунды, второй — стрелочный, способный зафиксировать до 20 изменений в секунду.
Выбирая измеритель, стоит обратить внимание на качество проводов щупов, материал корпуса (он должен быть стойким к воздействию влаги, пыли и ударов), наличие дополнительного футляра для переноски и хранения.
Чем отличается мультиметр от тестера
Помимо мультиметров в продаже имеются тестеры напряжения , которые используют для определения наличия напряжения в электроцепи и для его измерения. Агрегат отличается более простой конструкцией, оперативностью срабатывания, возможностью работы в любых условиях и простотой в эксплуатации.
Раньше применялись стрелочные тестеры, напоминавшие отвертки. Сегодня они бывают:
- неоновыми — это распространенная модель, которая состоит из рукоятки и контактора, сигнальной лампочки;
- светодиодными — имеют аналогичный принцип работы с неоновыми устройствами, но дополнительно позволяют определить фазный и нулевой кабели, провести бесконтактный анализ;
- универсальными или многофункциональными.
Последний вид измерителя имеет возможность работы в 3 режимах (звуковой, бесконтактный и контактный), определяет напряжение, сопротивление, силу тока. Устройство имеет широкую ручку с переключателями режимов и специальную защиту рабочей части в форме колпачка. Такой цифровой тестер можно считать упрощенным мультиметром, но с ограниченным набором функций. Мультиметр также иногда называют тестером.
Рейтинг лучших мультиметров для дома и машины
На отечественном рынке представлено большое количество измерителей различного типа для любых нужд. В топ 10 лучших приборов попали изделия компаний Mastech, APPA, Fluke, Ресанта, Elitech, CЕМ. Их модели отличаются между собой сферой использования, количеством режимов измерений, функциями, стоимостью, внешним видом. Проведем небольшое сравнение мультиметров в 4 категориях: устройства бюджетные, для дома, для автолюбителей и для профессионального использования.
MASTECH M830B — бюджетный бытовой мультиметр с погрешностью 0,5%. Позволяет определить физические параметры электрической цепи, коэффициент усиления транзисторов, прозвонить полупроводниковые диоды. Прибор укомплектован щупами, источник питания — батарея крона 9В.
PROCONNECT DT-182 — компактный и точный прибор (погрешность 0,5-1,8% в зависимости от параметра) с широким набором функций. Подходит для тестирования элементов питания, измерения силы, сопротивления тока. Модель лишена функции автоотключения, но имеет доступную цену. Производство: Китай.
Измеритель РЕСАНТА DT830B предназначен для домашнего использования или для диагностики неисправностей автомобиля. Он позволит определить работоспособность транзисторов и диодов, величину сопротивления, силы тока, напряжения. Мультиметр имеет переключатель на 20 позиций, защиту от перегрузки, может работать и в помещении, и на улице.
Лучшие бытовые модели
UNI-T UT33A — устройство с автоматическим выбором пределов измерений, автоотключением при неактивности длительностью 30 мин и панелью для проверки исправности транзисторов. Источником питания служат две батарейки ААА по 1,5 В.
СЕМ DT-912 имеет компактный и эргономичный корпус , который не боится влаги и механических повреждений. Данные исследований выводятся на ЖК-дисплей, оборудованный подсветкой. Диапазон измерений настраивается вручную и автоматически, есть возможность запоминания последних показаний.
Тестеры для автомобилистов
FLUKE 28-II — позиционируется как профессиональный мультиметр для автомобиля с доступной ценой. Имеет широкий спектр функций — базовых и дополнительных (память, термометр, подсветка экрана, низкочастотный фильтр), мягкие щупы. Корпус изготовлен из материалов, стойких к повреждениям механического характера, воздействию влаги, пыли, высоких и низких температур.
ELITECH ММ 100 — удачная модель для поиска неисправностей в электрических системах автомобилей и самоходных механизмов. Позволяет прозвонить электроцепь, проверить полупроводниковые диоды, определить физические параметры тока. Прибор имеет звуковой зуммер, небольшой монитор, специальную защиту от перегрузок.
Устройства для профессионалов
Профессиональные измерители отличаются качественными проводами, высокими быстродействием и точностью, информативным экраном и большим количеством возможностей. Кроме того, они заключены в противоударные и герметические корпуса , практически всегда могут использоваться даже в экстремальных условиях (слишком высокие или низкие температуры, шум, вибрация). Поэтому их высокая цена полностью оправдана — мультиметр будет служить годы.
CEM DT-9979 — многофункциональный измеритель в герметичном корпусе , стойком к механическим повреждениям. Помимо стандартных функций мультиметра_ имеет ряд дополнительных, в том числе: автоотключение питания, подсветка дисплея , память, возможность построения графиков и различных видов анализа, вывод полученных данных на ПК. Прибор имеет высокую степень защиты (IP67), подставку-упор для удобной работы, современный дизайн.
KEYSIGHT 3458A — прибор с разрешением в 8,5 разрядов, 110 режимами работы, широким набором функций и аналитических и математических возможностей, различными методами исследований. Подходит для узкопрофильных специалистов, нуждающихся в исключительно точных и своевременных данных.
CEM DT-3219 — компактный электронный мультиметр с набором из 7 функций, большим ЖК-экраном, графической шкалой, индикацией, автоматическим отключением. Простой в использовании, с эргономичным корпусом, защищенным от попадания влаги, пыли и механических повреждений.
Как выбрать цифровой мультиметр?
Как выбрать генератор для загородного дома или дачи, ТОП моделей
Как выбрать бесперебойник для газового котла?
Как правильно выбрать аккумулятор для автомобиля?
Как выбрать экономичный электрический конвектор для отопления?
Какой холодильник лучше выбрать для дома — ТОП холодильников по цене
Выбираем, наконец, бюджетный мультиметр с хорошим функционалом
Два года назад был опубликован пост с тестированием мультиметров. Цена протестированной модели Fluke 87-V начинается от 40 тысяч рублей, что для рядового пользователя находится за пределами разумного, за что автора закономерно отругали. Более того, часть пользователей разумно заметила, что для проверки батареек хватит и DT 838 за 300 рублей. Таким образом, были охвачены два полюса цен, а есть ли что-то за промежуточные деньги, но с хорошей точностью, осталось неясным. Если интересно — давайте посмотрим.
В моём распоряжении на работе есть неплохая рабочая лошадка APPA 71 (Включён в Госреестр СИ под номером: 25440-11 Свидетельство о включении в Госреестр СИ действительно до: 21.03.21 г.), стоит порядка 5000 рублей — любителю можно потянуть, но всё таки дороговато. Года четыре назад я купил DT9205A, который был несравненно лучше 838-ой версии, но стоил при заказе из Китая те же 300 рублей. Около года назад я случайно наткнулся на модель AN8002 — она привлекла крохотным размером, хорошим функционалом, большой разрядностью (6000) и ценой порядка 800 рублей. Прибор приехал и сразу порадовал качеством исполнения. Комплектация минимальстична — пара щупов, термопара, мягкий чехол. Месяц назад увидел модель AN870 с разрядностью до 19999 и ценой около 2000 рублей. Естественно, я не удержался и заказал и его. На днях он тоже приехал и сразу порадовал комплектацией: два стандартных щупа, два провода с винтовым присоединением, четыре вкручивающиеся фишки, две клеммы, два острых винтовых щупа, четыре крокодила, термопара и полужёсткий чехол. Неприятный нюанс: штатные щупы обоих мультиметров оказались весьма посредственными — при тесте на короткое замыкание значения болтались от 0.1 до 0.8 Ома, после чего уходили вразнос. Вместо штатных щупов пришлось использовать китайский no-name, купленные рублей за 100-200. Вот эти красавцы:
Тест напряжения питания AN8002 показал следующие результаты: прибор уверенно держит показания при напряжении питания от 4В до 2.2В, ниже 2.4В включается индикатор разряда батарей, ниже 2.2В прибор отключается. У AN870 индикатор разряда батарей загорелся ниже 2.5В, прибор отключился при достижении 2.4В.
Для тестирования точности измерения сопротивления использовался магазин сопротивлений с КДПВ. Минимальный шаг 0.1 Ома, максимальное значение — 100 кОм (если уж точно, то 99999.9). Особенно тщательно проходились моменты переключения пределов — 200, 2000… для DT9205A и 600, 6000… в случае AN8001. Получаем график относительной ошибки:
DT9205A даёт десяток процентов в левой части графика из-за ошибки в единицу младшего разряда 0.1 Ом. На следующем графике область больших сопротивлений показана более крупно:
DT9205A ожидаемо проигрывает гонку, в то время как лидерами неожиданно становятся Аненги. Стоит отметить, что у AN8001 значения после устаканивания за пару секунд не меняются совсем, что является чётким маркером окончания измерений. У APPA 71 они болтаются +-2 единицы младшего разряда. AN870 значения выходят на конечное более пяти секунд, после чего цифры стоят на месте. За разрядность приходится расплачиваться временем, что не очень удивительно.
Тесты напряжений проводились с помощью настольных приборов Agilent 34401 и 34410 (мультиметры) и Yokogawa 7651 (прецизионный источник тока и напряжения). Показания источника проверялись первым прибором, который в свою очередь, был проверен с помощью элемента нормального насыщенного Х480. Так как температура в помещении составляла +28 вместо положенных +20, то для полноты эксперимента был построен градуировочный график зависимости напряжения Х480 от температуры:
Линии выше и ниже калибровочной зависимости показывают допустимый диапазон напряжений рабочего элемента. Безусловно, температурный сдвиг находится за пределами точности и даже разрешения наладонников, но является проверкой градуировки тестовых приборов. Более старый Agilent 34401 показал напряжения 1.018235 и 1.018238 в двух разных полярностях, т.е. среднее значение 1.0182365, Agilent 34410 показал 1.018253 и 1.018244, т.е. среднее значение равно 1.0182485. Оба средних значения (две маленькие звёздочки около подписи Agilent) отличаются от калибровочной кривой менее, чем на 10мкВ, что просто превосходно — Х480 имеет класс точности 0.005, т.е. допустимо отклонение до 50мкВ. Мультиметры в диапазоне 1В имеют допустимое отклонение порядка 40мкВ.
Ниже нарисован график относительной ошибки измерения постоянного напряжения. Помимо AN8001 и AN870 проверялся Fluke 15b, т.к. АРРА просто не нашлась (бывает у нас на работе такое).
На переменном токе точность обоих приборов оказалась не хуже 1%, но гордая надпись True RMS не соответствует действительности — при добавлении к синусу подставки показания не менялись, т.е. измерения идут через конденсатор.
Термопара, прилагавшаяся к AN8002 показала 96 градусов в кипятке при давлении 740 мм рт.ст., что маловато (примерно на три градуса), термопара AN870 показала честные 99 градусов.
Номер модели AN8002, т.к. именно он был куплен сначала домой, и у него есть вход термопары, в отличие от AN8001.
Резюме: оба прибора впечатлили своей точностью, функционалом и ценой одновременно, что является редкостью. AN8001 достаточно компактен, чтобы поместиться в карман, AN870 имеет форм-фактор полноразмерного наладонника. В качестве минуса AN8001 можно отметить автоматическое переключение диапазонов — это не всегда удобно, а некоторых так просто раздражает. Однако его достоинства позволяют смело записать его в сотрудники лабораторные приборы. AN870 лишён данного недостатка — у него есть и автоматическое, и ручное переключение диапазонов. Цена в 2.5 раза выше младшего собрата может отпугнуть простого радиолюбителя, но для лаборатории — отличный прибор за небольшие деньги. Решение какой прибор взять, безусловно, остаётся за покупателем.
Прикреплю ссылку и комментарий mdn-tech про допиливание выбора диапазона в 8001: Если принципиально — можно разобрать и сделать. Там есть контакты на плате. см.
В комментариях пошли примеры с фотографиями — это несколько мешает возможным веткам комментариев. Пожалуйста, прячьте картинки под спойлер, приводите цену и хотя бы тезисно озвучивайте, чем именно лучше ваши варианты.
Лаборатория радиолюбителя с нуля. Часть 1. Муки выбора мультиметра
Так уж вышло, что я отодвинул в сторону своё любимое хобби юности, которое, как видно из названия, заключалось в любви к радио и всему, что с ним связано, более двух десятков лет назад. Оно было практически полностью замещено другим увлечением, непосредственно связанным с радиолюбительством, – программированием и компьютерами. В XXI веке, считай, уже никто сам не занимался самостоятельной пайкой компьютеров – на смену самосборным «ZX-Spectrum», «Радио-86РК», «Орион-128» и им подобным пришли более продвинутые и производительные ПК с модульной конструкцией, которые в домашних условиях уже не повторить. При этом новые персональные компьютеры с каждым годом становились более производительными и доступными.
С приходом нового увлечения, получением семейного положения «Женат» и новой работы, а также из-за постоянных переездов с места на место, пришлось отодвинуть в сторону и забыть про радиолюбительскую связь, которая начиналась на коллективной радиостанции на местной «Станции юных техников» (UB4MWZ).
Время шло, и в один прекрасный момент судьба распорядилась так, что автору сего опуса пришлось оставить родные пенаты практически со всеми пожитками радиолюбителя, начиная от дешевого китайского паяльника, такого же дешевого цифрового мультиметра 800-й серии, пришедшего на смену «цэшке» Ц20-05 и ламповому вольтметру ВК7-9, и заканчивая штангенциркулем с цифровым комбайном 5-в-1, в котором были встроены измеритель расстояния, площади и объёма помещения, лазерный указатель, ватерпас и даже детектор скрытой проводки.
По приезду на новое место за пару-тройку лет из инструментов были приобретены большой набор отверточных насадок в комплекте с держателями для них, включая реверсивный, моток изоленты, дешевый паяльник-пистолет с небольшой баночкой сосновой канифоли и 15-граммовым припоем, а также несколько наборов с медиаторами для разборки корпусов различной мобильной техники.
Этого хватало для замены вздувающихся с периодичностью раз в три месяца аккумуляторов в смартфонах, экранов в ноутбуках, раздавленных благодаря тщетным попыткам закрывать их с забытыми на клавиатуре наушниками, ну и для прочего мелкого ремонта вроде припайки двух проводов к термостату нового водонагревателя.
Апокалипсис сегодня
Именно так, наверное, следует назвать в честь замечательнейшего фильма Фрэнсиса Форда Копполы про мир ужасов войны с таким же легендарным актерским составом (Марлон Брандо, Мартин Шин, Роберт Дювалл, Деннис Хоппер, Скотт Гленн, а также Харрисон Форд и совсем юный и тощий Лоренс Фишбёрн) тот день, когда практически в одночасье начали выходить из строя старый пылесос (катушка смотки сетевого шнура и сам шнур), светодиодные лампы во всех комнатах, новый телевизор (перестал принимать команды с пульта ДУ) и даже микроволновая печь (прогорела прокладка из слюды) с проводными наушниками жены (у Panasonic RP-HT161E-K перегнулся провод у штекера). И это всё на фоне того, что как раз перед новогодними праздниками пришлось заменить окончательно вышедший из строя бойлер, который чуть не затопил соседей снизу.
Принимая во внимание тот факт, что текущее финансовое положение во время глобальной пандемии не даёт мне возможности всё сломанное заменить в одночасье новыми приобретениями, внутреннее зелёное земноводное животное, живущее в каждом из нас, взяло верх и напомнило мне о моей старой сущности радиолюбителя, которая смогла бы справиться с текущей проблемой, самостоятельно отремонтировав всю вышедшую из строя технику, или хотя бы попытаться это сделать.
Начало мучений
Перед тем, как взяться за самостоятельный ремонт вышедшей из строя техники, следовало бы поинтересоваться, а стоит ли овчинка выделки, ну, то есть имеет ли смысл начинать свой «La via dei martiri» и не проще ли будет поручить это святое дело сервисным центрам, которые занимаются данной работой профессионально. Пара звонков и пара кликов по ссылкам из запросов окончательно убеждают меня в правильности намеченного пути – ремонт будет или слишком долгим (не все мастерские работают на карантине), или слишком дорогим (практически сравнимым по стоимости с новым товаром).
Теперь надо было решить, что и где взять для ремонта электроники. Чуть ранее, после замены водонагревателя, было решено приобрести стриппер (он же съёмник изоляции): пришлось заменить короткий комплектный шнур питания на более длинный. Выбор пал на автоматические устройства без жесткой привязки к определённому сечению провода. Недельный поиск информации по различным форумам и просмотр нескольких часов видео на YouTube сузил направление до моделей от тайваньского производителя LAOA под номерами LA815138 и LA815238, которые можно было приобрести на AliExpress. Вторая модель отличалась от первой тем, что имела полноценные лезвия из нержавеющей стали для резки проводов, поддерживалась зачистка проводов большего сечения и была улучшена обжимка проводов. Но в итоге купил модель российского производства КВТ WS-11, которая, по идее, производится на том же самом заводе, что и LAOA, отличаясь от неё лишь цветом и наличием русскоязычной документации. Покупка обошлась даже дешевле, чем предлагал «Али», а её доставка заняла всего сутки.
КВТ WS-11
Аккуратно обжатые с помощью кольцевых и втулочных наконечников концы провода оригинального кабеля, подключаемого к водонагревателю, побудили также задуматься о приобретении кримпера (или, другими словами, обжимных клещей) для опрессовки.
Осуществить задуманное приобретение помешал «Апокалипсис», по итогам которого пришлось изменить приоритеты и составить новый список приобретений, первым в котором значился МУЛЬТИМЕТР. Ниже приведен (не)полный список в порядке личных приоритетов автора и дат заказа, чья логика составления будет понятна только лишь после объяснения мотивов (они же побудительные причины) выбора конкретной модели из предыдущего пункта этого списка. По каждому из этих пунктов с более-менее крупными покупками планируется отдельный обзор в порядке получения их на руки.
«Утверждённый» список покупок:
- Мультиметр (что за модель в конечном счете была выбрана – см. дальше);
- Дополнительный комплект щупов с силиконовой изоляцией (20А/1000В в комплекте с парой зажимов «крокодил»);
- Щуп-пинцет для SMD деталей;
- Набор пинцетов (6 шт. антистатические, ESD);
- Пинцет со сменными керамическими наконечниками (слегка изогнутые);
- Гравировальный нож из нержавеющей стали и со сменными лезвиями различной формы;
- Транзистор тестер универсальный (LCR-T7 в комплекте с USB кабелем и зажимами «крючки»);
- Программатор EEPROM серий 93CXX / 25CXX / 24CXX (CH341A в комплекте с прищепкой под SOP8 и двумя платами-переходниками);
- Три различных набора кабелей-перемычек с разъёмами Dupont по 20 шт. в каждом (мама-мама, мама-папа и папа-папа);
- Адаптер для подключения к программатору 1,8-вольтовых EEPROM;
- Экстрактор для микросхем в корпусах PLCC;
- Паяльная станция с феном:
а) Фен JCD-8858;
б) Паяльная станция JCD T12 (в комплекте с подставкой под паяльник, 5-ю сменными жалами и подставкой для них, а также двумя отвертками); - Демонтажная оплетка для удаления припоя (⌀3 мм х 3 м);
- Набор термоусадочных трубок (164 шт.);
- Термостойкий силиконовый коврик (модель S-160 размером 450х300 мм);
- Стружка медная для очистки жала паяльника;
- Экстракторы радиодеталей.
Ближайшие планы:
- Приобретение третьей руки;
- Самостоятельное изготовление флюс-пасты на основе сосновой канифоли и производных пальмового масла (стеарин, олеин и, собственно, само масло);
- Расширение ассортимента флюса путем его активации различными добавками (что-то вроде лимонной кислоты, аспирина или уксусной кислоты и им подобных);
- Попытка самостоятельного изготовления паяльной пасты на основе изготовленных флюсов.
Планы на будущее:
- Изготовление микроскопа для пайки на основе фотоувеличителя;
- Приобретение осциллографа;
- Приобретение генератора сигналов;
- Приобретение лабораторного блока питания;
- …
Этап 1. Выбор мультиметра
Какой же радиолюбитель без мультиметра? Резонный вопрос, но вот что сейчас в тренде? Поэтому в браузере делаем запрос к Google «Современные мультиметры» и начинаем читать статьи, обзоры и обсуждения на тематических форумах.
Практически сразу всплывает три ключевых слова, задающих вектор для дальнейшего поиска информации: «Fluke», «HoldPeak HP890CN» и «DTM0660». Коротко об этих словах, кто не в курсе дела:
- Fluke Corporation — один из ведущих разработчиков и производителей электронных контрольно-измерительных приборов;
- HoldPeak HP890CN – один из первых цифровых мультиметров на базе китайского чипа DTM0660 от компании Dream Tech International, который выделялся высокими функциональными возможностями с автоматическим выбором диапазонов измерения, «защитой от дурака» и питанием от «пальчиковых» батареек по демократичной цене;
- DTM0660 – как уже было сказано выше, чип, который сделал возможным выпуск недорогих, но функциональных мультиметров с отсутствием каких-либо механических узлов (переменных резисторов, например) для калибровки показателей.
Поиск дальнейшей информации в направлении «Fluke» дал ответ на вопрос, почему высококачественные вещи дешево стоить не могут, что заставило прекратить поиск нужного мне гаджета в этом направлении, но дало богатую пищу для размышления.
Разбор завалов вокруг темы «HoldPeak HP890CN» познакомил с продукцией компании HoldPeak, а «DTM0660» привёл к длинному списку устройств на базе этого чипа и не только. Кроме того, был определён список характеристик, которыми должен будет обладать мультиметр мечты. Он включал в себя наличие следующих функциональных возможностей, помимо стандартного измерения напряжения, силы тока и сопротивления:
- True RMS (истинное среднеквадратичное значение, или, другими словами, «действующее значение переменного тока»): это понятие пришло из математики и означает (в упрощенной форме) возможность более точного измерения значения переменного тока, чья форма сигнала отличается от синусоидальной;
- Количество отсчетов цифровой шкалы должно составлять не менее 6000 (в приборе 800-й серии, что был когда-то у меня, оно составляло 2000);
- Возможность относительных измерений (как в электронных весах, когда к положенному на них кило конфет, нажав кнопку обнуления, докладывают полкило печенек);
- Фиксация максимальных и минимальных значений показателей;
- Удержание показаний;
- Высокая скорость «прозвонки» (недорогие мультиметры с автоматическим выбором диапазона измерений этим не отличаются);
- Измерение температуры и ёмкости;
- Наличие режима проверки диодов (старым добрым способом проверить диоды в режиме проверки сопротивлений, когда они припаяны на плате, не всегда возможно);
- Измерение частоты и скважности;
- Измерение ёмкости конденсаторов (а не аккумуляторов – привет всем тем героям, кто считает, что надпись «мА» на таких приборах для этого и предназначена);
- Вменяемая стоимость.
Дополнительно хотелось бы иметь:
- Режим теста батареек (измерение напряжения под нагрузкой);
- Генератор меандра (генератор звукового сигнала прямоугольной формы);
- Функцию измерения амплитудного значения тока (кнопка «Peak» на мультиметре);
- Графическую линейную шкалу (имитация аналоговой шкалы);
- Функцию поиска скрытой проводки;
- Функцию определения фазного провода;
- Тестирование светодиодов (подача повышенного напряжения для зажигания некоторых образцов);
- Питание не от «Кроны»;
- «Защиту от дурака» (вроде тех, кто пытается измерить силу тока в розетке или ту же ёмкость автомобильного аккумулятора, воткнув щупы в положение «мА» или «А»);
- Повышенную защиту входных цепей мультиметра, особенно от высоких напряжений.
В итоге поиска по AliExpress, где предполагалось осуществить покупку, получился следующий разношерстный как по цене, так и по функционалу список мультиметров, в котором нужно было выбрать один-единственный.
HoldPeak HP-770D:
Цена (со всеми скидками, включая купоны, на момент заказа): 40,37$
Достоинства: аналоговая шкала, механическая «защита от дурака», 40 000 отсчетов, бесконтактный поиск высокого напряжения (поиск скрытой проводки), отдельная подсветка переключателя режимов.
Недостатки: очень медленная прозвонка и медленные замеры показаний, питание от 9-вольтовой батарейки типа «Крона».
HoldPeak HP-760D:
Цена: 31,12$
Достоинства: аналоговая шкала, механическая «защита от дурака», бесконтактный поиск высокого напряжения (поиск скрытой проводки), отдельная подсветка переключателя режимов.
Недостатки: питание от 9-вольтовой батарейки типа «Крона».
HoldPeak HP-39C:
Цена: 14,88$
Достоинства: режимы проверки батареек, поиск скрытой проводки, высокая скорость прозвонки, в комплекте ремешок для крепления на руку и магнит для крепления прибора к металлической поверхности, компактные размеры.
Недостатки: питание от 9-вольтовой батарейки типа «Крона», отсутствие режима фиксации максимальных и минимальных значений показателей.
HoldPeak HP-770HD:
Цена: 27,47$
Достоинства: аналоговая шкала, механическая «защита от дурака», бесконтактный поиск высокого напряжения (поиск скрытой проводки), отдельная подсветка переключателя режимов, возможность работать с токовыми клещами.
Недостатки: питание от 9-вольтовой батарейки типа «Крона».
HoldPeak HP-90EPD:
Цена: 22,46$
Достоинства: режимы проверки батареек, компактные размеры, беспроводное подключение к смартфонам по Bluetooth.
Недостатки: 4000 отсчетов, питание от 9-вольтовой батарейки типа «Крона», отсутствие режима фиксации максимальных и минимальных значений показателей.
HoldPeak HP-90B:
Цена: 25,08$
Достоинства: режим теста батареек, компактные размеры.
Недостатки: питание от 9-вольтовой батарейки типа «Крона».
HABOTEST HT118A/С:
Цена (HT118A): 20,56$
Достоинства: аналоговая шкала, электронная «защита от дурака», поиск скрытой проводки, определение фазного провода.
Недостатки: отсутствие режима относительных измерений.
Цена (HT118C): 18,74$
Достоинства: электронная «защита от дурака», поиск скрытой проводки, определение фазного провода, режимы теста батареек.
Недостатки: отсутствие режима относительных измерений.
Спорное решение (для одних это «+», а для других «-»): ручной режим переключения диапазонов измерений.
OWON B41T+:
Цена: 57$
Достоинства: аналоговая шкала, беспроводное подключение к смартфонам, встроенная память для записи показаний (datalogger), 22 500 отсчетов, измерение частоты в диапазоне более 220 МГц, очень быстрая прозвонка.
Недостатки: относительно слабая защита входных цепей для своей ценовой категории, некоторые владельцы отмечают проблемы с переключателем режимов.
Mestek DM91A:
Цена: 12,1$
Достоинства: 10 000 отсчетов, наличие фильтра низких частот (V.F.C.), поиск скрытой проводки, определение фазного провода.
Недостатки: отсутствие режима относительных измерений и фиксации максимальных и минимальных значений показаний, очень медленная прозвонка, нельзя измерять температуру.
UNI-T UT139E:
Цена: 41,72$
Достоинства: аналоговая шкала, очень хорошая защита входных цепей, быстрая прозвонка, поиск скрытой проводки, режим измерений с низким импедансом (LoZ – снижается вероятность неправильных показаний в результате наводок).
Недостатки: явных нет.
PEAKMETER PM8236 (он же HYELEC MS8236):
Цена: 36,99$
Достоинства: аналоговая шкала, подключение к компьютеру (по USB или по Bluetooth в модели PM8236B), высокая точность показаний.
Недостатки: жалобы пользователей на невысокую скорость прозвонки в устройствах со старой ревизией платы.
Richmeters RM406B и его клоны:
Цена: 20,34$
Достоинства: аналоговая шкала, высокая скорость измерений, хорошая защита, режимы поиска скрытой проводки и фазного провода, режимы теста батареек, генератор меандра, электронная «защита от дурака», наличие фильтра низких частот (V.F.C.).
Недостатки: прожорливый дисплей, плохо читаемый на ярком солнце, не зажигает некоторые светодиоды, отсутствие режимов относительных измерений и фиксации максимальных и минимальных значений показаний, измерение частоты возможно только в максимальных режимах измерения переменного напряжения и тока.
Спорное решение (для одних это «+», а для других «-»): ручной режим переключения диапазонов измерений.
Richmeters RM405А и его клоны:
Цена: 20,7$
Достоинства: режим поиска скрытой проводки, режимы теста батареек, генератор меандра.
Недостатки: за свои деньги их нет, разве что защиту входных цепей хотелось бы иметь получше.
UNI-T UT61E+:
Цена: 63,5$
Достоинства: аналоговая шкала, высокая скорость и точность измерений, измерение частоты до 220 МГц, подключение к компьютеру по USB, фильтр нижних частот (LFC, позволяет уменьшить воздействие помех высоких частот), 22 000 отсчетов, измерение постоянной составляющей переменного тока (ACV+DCV), измерение амплитудного значения тока, поиск скрытой проводки, высокий уровень защиты входных цепей.
Недостатки: отсутствие режима измерения температуры.
HoldPeak HP-41B:
Цена: 14,74
Достоинства: высокая скорость измерений и прозвонки, отдельный режим прозвонки светодиодов и стабилитронов, компактные размеры, поиск скрытой проводки.
Недостатки: относительно слабая защита входных цепей.
HoldPeak HP-42B:
Цена: 20,75$
Достоинства: кнопочный выбор режимов измерений, высокая скорость измерений и прозвонки, поиск скрытой проводки.
Недостатки: низкое качество сборки у его клонов.

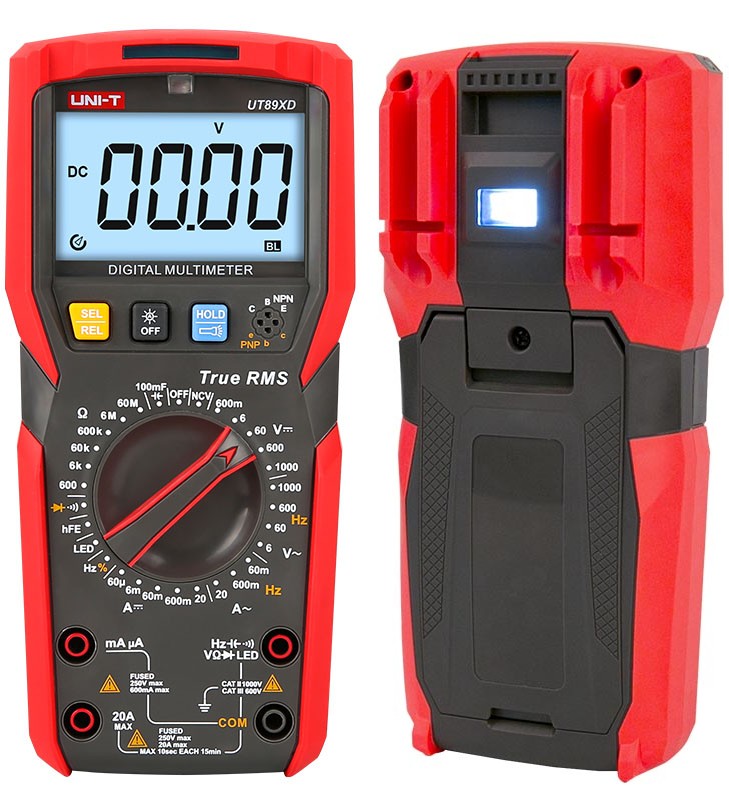

UNI-T UT89XD:
Цена: 22,39$
Достоинства: корпус с повышенной защитой от ударов, отдельный режим прозвонки светодиодов, поиск скрытой проводки.
Недостатки: отсутствие режима измерения температуры (есть в модели UT89X, в которой нет режима прозвонки светодиодов), отсутствие режима фиксации максимальных и минимальных значений показаний, относительно слабая защита входных цепей.
UNI-T UT191T:
Цена: 46,75$
Достоинства: хорошая защита входных цепей, режим измерений с низким импедансом (LoZ – снижается вероятность неправильных показаний в результате наводок), очень высокая скорость прозвонки, аналоговая шкала, измерение амплитудного значения тока, пыле- влаго- и ударозащищенный корпус (IP65), фильтр нижних частот (LFC, позволяет уменьшить воздействие помех высоких частот).
Недостатки: питание от 9-вольтовой батарейки типа «Крона».
Ну а что за модель мультиметра была выбрана мною, пусть пока останется секретом до выхода продолжения, в котором будет обозреваться этот измерительный прибор. Попробуйте угадать, а заодно и рассказать в комментариях, что выбрали бы вы. Сразу оговорюсь, мой выбор тут не совсем очевиден, и в итоге пришлось идти на компромиссы, т.к. мультиметра со всеми желаемыми функциями я не нашёл, что частично отразилось на составлении следующих за мультиметром пунктов из списка покупок.
To be continued, как говорят в Голливуде. Ну, то есть «Продолжение следует…».
А что дальше?
Резонный вопрос. Радиолюбительская деятельность, как и любое другое хобби, должна приносить удовольствие и позволяет вырваться из замкнутого круговорота дом-работа-дом, что особенно актуально сейчас, во время тотального карантина во всём мире. Хобби расширяет наш кругозор, а в случае с радиолюбительством – расширяет наши познания в физике и математике, а в некоторых случаях и в химии, избавляя от невежества. Поэтому у радиолюбителя различные истории типа «Эсминец “Дональд Кук”, ослепший и оглохший из-за применения СУ-24 комплекса “Хибины”» вызывают гомерический смех, да и только. Тогда как на вопрос, можно ли слушать радио без каких либо батареек или другого электропитания, радиолюбитель сразу предоставит ответ: «ДА!».
Что же касается дальнейших личных планов в деятельности радиолюбителя (не путать с планами покупок, указанных здесь в статье), то я как человек любознательный буду пока учиться работать с новым для себя направлением – пайкой SMD деталей. Благо для этого дела уже накопилось достаточное количество неисправных светодиодных ламп, да и имеется доступ к старым материнским платам ПК, которые можно попытаться отремонтировать.
Вместо послесловия
Пока осуществлялся поиск необходимого оборудования для восстановления собственной лаборатории, был отремонтирован своими силами пылесос (он был полностью разобран, вымыт, из него была выброшена сматывающая катушка, а вместо неё подключен напрямую 15-метровый провод ПВС 2х1,5), телевизор через неделю сам пришёл в чувство и стал снова принимать команды с пульта ДУ (пульт тут был ни при чем), а к наушникам был припаян старым паяльником новый штекер (небольшой совет – для зачистки эмалированных проводов, применяемых в наушниках, отлично подходит метод открытого пламени от спички или зажигалки).
