Атомное послойное осаждение (ALD – Atomic Layer Deposition). Суть метода, преимущества, оборудование.

В настоящее время существует несколько вариантов нанесения сверхточных тонкопленочных покрытий:

1. Молекулярно-лучевая эпитаксия (PVD — Physical Vapour Deposition) – процесс испарения и конденсации вещества в сверхвысоком вакууме. Ограничения данного метода в первую очередь связаны с применением высоковакуумной техники, что не позволяет использовать данный метод в качестве технологического процесса.

2. Газофазное осаждение (CVD — Chemical Vapor Deposition) – процесс пиролитического разложения газообразных реагентов у поверхности подложки с образованием пленкообразующих компонентов на поверхности матрицы. Наибольшее распространение получила модификация нанесения покрытий в вакууме. Основным недостатком является применение высоких температур, тем самым ограничивается материал подложки и значительно сужается список наносимых покрытий.

3. Атомное послойное осаждение (ALD — Atomic Layer Deposition) – метод основан на химическом поглощении вещества поверхностью твёрдого тела из газовой фазы и является циклично-дискретным процессом.

Атомное послойное осаждение (АПО), является тонкопленочной технологией, которая дает возможность производства конкурентоспособной продукцией. Также Атомное послойное осаждение является мощным ресурсом для перспективных научных исследований в нанотехнологиях.

Атомное послойное осаждение применяется в основном в областях, где требуется производство очень точных, абсолютно конформных пленок толщиной 1 нм, без точечных дефектов, любой формы и геометрии. Первоначально АПО, метод химического осаждения паров (CVD), был разработан для производства нанослоевых изоляторов (AL2O 3/ TiO2) и сульфида цинка (ZnS) фосфорные пленки для тонкопленочных электролюминесцентных (TFEL) дисплеев. Крупномасштабное производство таких дисплеев началось в середине 1980-х годов, в основном благодаря АПО. Уникальные свойства покрытий, а также высокая повторяемость, были основными факторами, приведшими к успеху промышленного производства.

Атомное послойное осаждение является технологией для новых и усовершенствованных продуктов. Она позволяет создание покрытий и материалов, которые либо не могут быть экономически эффективно созданы с использованием существующих методов, либо не могут быть созданы совсем. АПО, как метод тонкопленочного покрытия, предлагает:

1. Точный контроль толщины пленки в нанометровом масштабе

2. Пленки без точечных дефектов для, пассивации поверхности

3. Защитное покрытие партий, подложек крупной площадки, и сложных 3D объектов, в том числе пористых сыпучих материалов, а также порошков

4. Высокую повторяемость и масштабируемый процесс

5. Проектирование новых функциональных материалов и структур, таких как наноламинаты.

Метод АПО основан на поверхностно-контролируемом осаждении тонких пленок. Во время нанесения покрытия, два или более химических паров или газообразных прекурсоров последовательно реагируют на поверхности подложки, создавая твердую тонкую пленку:

Большинство АПО систем нанесения покрытий используют принцип непрерывного потока бегущей волны, где инертный газ-носитель проходит через систему и прекурсоры вводятся в виде очень коротких импульсов в этот поток газа-носителя. Этот поток переносит импульсы прекурсоров в виде последовательных “волн” через реакционную камеру, затем через нагнетательный трубопровод, через систему фильтрации и, в конечном счете, через вакуумный насос.

Характеристики процесса Атомного послойного осаждения:

1. Диапазон давления: 0.1 – 10 мбар или атмосферное

2. Температура: Как правило, 50 – 500 °С.

Наиболее распространенными материалами осажденными при помощи метода АПО являются (выборка):

2. Нитриды: AlN, GaN, TaN_X, TiAlN, TiN_X, и т.д.

3. Карбиды: TaC, TiC, и т.д.

4. Металлы: Ir, Pd, Pt, Ru, и т.д.

5. Сульфиды: ZnS, SrS, и т.д.

8. Полимеры: PMDA–DAH, PMDA–ODA, и т.д.

9. Легирование, наноламинаты и смешанные структуры: Метод АПО обеспечивает возможность работы с широким спектром комбинаций материалов.

Преимуществами метода является работа при нормальном давлении и температурах, а также возможность работы с пористой поверхностью, что открывает новые возможности для использования в различных областях: от создания прецизионных покрытий до роста нанокомпозитов/нанокатализаторов.

Пример оборудования для Атомного послойного осаждения:

Установка TFS 200 является наиболее гибкой АПО платформой когда-либо созданной для исследований и разработок. Все детали системы реализованы с учетом обеспечения гибкости, модульности и простоты в использовании. С установкой TFS 200, свобода нанесения покрытий и разработка приложений находится полностью в руках оператора, без ограничений, связанных с системой.

Установка TFS 500 предназначена для использования в разнообразных приложениях по созданию тонкопленочных покрытий. Будучи первой реакторной установкой компании Beneq, зарекомендовала себя как универсальный инструмент для углубленного исследования тонкой пленки и надежной обработки партий. Установка TFS 500 является идеальным инструментом для мультипроектных производств.

Установка TFS 600 компании Beneq является АПО системой, предназначенной для вакуумных линий с интегрированными органическими светоизлучающими диодами (OLED) в оболочке. Это обеспечивает превосходное качество тонкопленочных АПО, в то же время обеспечивая высокую пропускную способность, надежность и соответствие требованиям производственных линий. В установке TFS 600, эти требования выполняются путем оптимизации конструкции реакционной камеры, надежной и модульной конструкции, проверенных компонентов управления и эксплуатации, а также интегрированных функций безопасности.

Методы нанесения нанопленок

Установка атомно-слоевого осаждения Picosun

Нанесение нанопленок: как это работает?

Существует множество способов нанесения тонких пленок. Одни относятся к так называемым «восходящим» методам (метод «снизу-вверх»); другие – к «нисходящим» методам, когда более крупные материалы разрушаются для создания наноразмерных структур (литография, травление). Поскольку нисходящие методы имеют пределы того, насколько тонкими могут быть пленки, для создания нанопленок используют восходящие методы.

Восходящие методы

При формировании пленок по восходящему методу пленки наносятся на подложку, и формируются атом за атомом. К наиболее распространенным методам осаждения по типу «снизу-вверх» относятся:

• химическое осаждение из газовой фазы (CVD),
• физическое осаждение из паровой фазы (PVD),
• атомно-слоевое осаждение (ALD).

Помимо этого, существуют так называемые методы нуклеациионного роста, которые основаны на жидкостных химических реакциях, но эти методы могут страдать от дефектов межзеренных границ, когда наноострова/ нанокластеры объединяются во время процесса формирования пленки. Поэтому в этой статье мы рассмотрим только высококачественные методы, которые подойдут для создания нанопленок.

Химическое осаждение из газовой фазы (CVD)

Метод химического осаждения из газовой фазы (CVD) является классическим. В последние годы он стал наиболее известным благодаря способу получения однослойного графена на различных подложках. С помощью этого метода можно получать нанопленки высокого качества из разных материалов.

Несмотря на то, что существуют разные методы осаждения, многие из которых работают по одним и тем же базовым принципам, главным отличием является то, как осаждаются сами атомы. Например, атомы могут осаждаться при плазменной стимуляции, при низких давлениях, посредством лазерного облучения и фотохимических реакций, и так далее. Однако все процессы выполняются в вакуумной среде, и независимо от самого механизма осаждения во всех методах используется летучий материал-прекурсор.

Эти прекурсоры испаряются при высоких температурах в реакционной камере, затем осаждаются испаренные атомы, которые, как уже упоминалось, могут принимать различные формы в зависимости от конкретного рассматриваемого под-метода. Испаренные атомы, взаимодействуя друг с другом, воздействуют с поверхностью подложки, что позволяет накапливать тонкую наноразмерную химически связанную пленку.

Физическое осаждение из паровой фазы (PVD)

Как и в случае с химическим осаждением из газовой фазы (CVD), физическое осаждение из паровой фазы (PVD) представляет собой еще один общий класс методов, которые можно использовать для нанесения атомов на поверхность для создания наноразмерной тонкой пленки.

PVD во многом похож на CVD и также выполняется в вакуумной среде. Как следует из названия, метод PVD имеет физическую природу. Напыление происходит под действием тепловой энергии с помощью испарения (в реакционной камере твёрдый материал расплавляется и переходит в газовую фазу с последующим осаждением и образованием наноплёнки на обрабатываемом материале) или распыления (с использованием ускоренных заряженных частиц в плазме), что является более распространенным способом.

PVD-процессы являются более экологически чистыми методами вакуумного осаждения, состоящими из трех основных этапов (рис.1):

• Формированию паровой фазы твёрдого материала с помощью высокотемпературных методов или распыления ускоренными частицами в плазме;
• Транспортировка пара в вакууме или частичном вакууме к поверхности подложки;
• Конденсация на подложке с формированием тонкой пленки.

Рисунок 1. PVD-процессы

Поскольку существует несколько различных способов осаждения, методы PVD могут быть использованы для создания наноразмерных тонкопленочных покрытий на самых разнообразных материалах с широким разнообразием составов пленок.

Атомно-слоевое осаждение (ALD)

Атомно-слоевое осаждение (ALD) на самом деле является одним из методов, относящихся к классу методов CVD, но в последние годы у него появились свои достоинства, поэтому он заслуживает отдельного упоминания. Это прогрессивный метод для получения очень однородных и конформных нанотонких пленок, которые могут использоваться в широком диапазоне применений для геометрически сложных форм и криволинейных поверхностей (если оно наносится непосредственно в виде нанопленочного покрытия), а также на материалы подложки. Это метод, который можно использовать даже для нанесения нанотонкой пленки непосредственно на наночастицу, этот способ известен как “particle ALD”.

Сравнение ALD и CVD методов

ALD использует два материала-прекурсора для создания нанопленки. Отличие ALD от других методов CVD заключается в том, что разные прекурсоры никогда не присутствуют в реакционной камере одновременно — они осаждаются последовательно.

ALD также является типом послойного (LbL) метода и часто используется для создания пленок с несколькими атомными слоями, тогда как CVD обычно используется для однослойных пленок. Как только один из прекурсоров был нанесен по всей поверхности, следующий материал прекурсора наслаивается сверху, где он вступает в реакцию с первым нанесенным материалом, создавая химически связанную многослойную пленку. Этот процесс повторяется до тех пор, пока не будет достигнута желаемая толщина.

Другое ключевое отличие ALD от CVD заключается в том, что реакция проводится в контролируемом диапазоне температур, тогда как CVD использует высокие температуры для испарения материала. И хотя этим процессом легче управлять, он требует гораздо большего опыта и контроля за процессом.

1. Статья «Nano Thin Film Deposition — How Does it Work?», автор Liam Critchley, по материалам сайтаhttps://www.azonano.com/article.aspx?ArticleID=5243.

Методы нанесения нанопленок Методы нанесения нанопленок https://sernia.ru/ Нанесение нанопленок: как это работает?? Существует множество способов нанесения тонких пленок. Одни относятся к так называемым «восходящим» методам (метод «снизу-вверх»);.

Немного об оружии #4. Покрытия ⁠ ⁠

Начать, пожалуй, стоит с ответа на вопросы: что такое покрытие и зачем нужно покрывать оружие? В материаловедении покрытие — это нанесённый на объект относительно тонкий поверхностный слой из другого материала. Есть много способов создания покрытия на деталях оружия, и в основном они все выполняют три основные задачи: повышение износостойкости, усталостной прочности и стойкости к коррозии. Некоторые покрытия могут уменьшать коэффициент трения деталей, придавать уникальный вид изделию и т. д.

Адгезия — прочность сцепления покрытия с основой.

Роквелл — единица измерения твёрдости.

Диффузия — процесс, при котором молекулы одного вещества проникают между молекулами другого вещества.

Диффузионный слой — объём материала, химический состав которого изменился в результате диффузии.

Антифрикционные материалы — это группа материалов, обладающих низким коэффициентом трения, или материалы, способные уменьшить коэффициент трения других материалов.

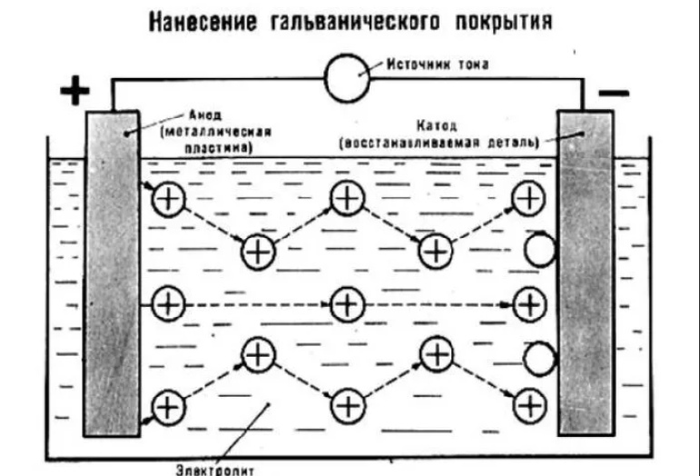

Электролит — вещество, которое проводит электрический ток вследствие диссоциации на ионы, что происходит в растворах и расплавах.

Прекурсор — вещество, участвующее в реакции, приводящей к образованию целевого вещества.

Осаждение, преципитация — образование твёрдого осадка в растворе в процессе химической реакции.

Подложка — термин, используемый в материаловедении для обозначения основного материала, поверхность которого подвергается различным видам обработки, в результате чего образуются слои с новыми свойствами или наращивается плёнка другого материала.

Электролитическая диссоциация — это процесс распада молекул на ионы при его растворении или плавлении.

Автокатализ — катализ, ускорение химической реакции одним из её продуктов или исходных веществ.

Нитрокарбюризация FNC

Термин нитрокарбюризация относится к стали, обработанной солью (тенифер/нитроуглероживание) или экзогазом (азотирование), нитрокарбюризация не является процессом покрытия.

Детали, обработанные методом Тенифер

Нитроуглероживание/«Тениферирование» – это этап обработки поверхностей металла. Деталь помещают в ванну, в которой находятся расплавленные цианистые соли. В течение всего процесса насыщения через расплав пропускается сухой воздух, в результате чего на поверхности детали возникает тонкий (7-15 мкм) карбонитридный слой Fe3(N, C), который выполняет защитную функцию для деталей. Часто можно встретить формулировку TENIFER® QPQ, которая включает термообработку TENIFER® с оксидированием, промежуточной полировкой и дополнительным оксидированием в солевом расплаве. Название “Tenifer” образовано от начальных слогов трех латинских слов: tenax – твердый; nitrogenium – азот; ferrum – железо. Впервые тениферирование было использовано британским институтом ICI (Imperial Chemical Industries)

Азотирование – низкотемпературный процесс поглощения азота сталью при температуре около 510 °C. Чаще всего термин “азотирование” относится к стали, нагретой в газообразном аммиаке. Процесс проводят в герметичной ретортной печи при температуре от 490 ° С до 530 ° С в проточной атмосфере аммиака в течение 120 часов. В отличие от нитроуглероживания, при азотировании переносится только азот. Процессы азотирования дают твердость поверхности и четкую микроструктуру.

Паркеризация или фосфатирование

– покрытие, обеспечивающее долговечность металла, которое создаётся при реакции металла и фосфорной кислоты (H3PO4). В процессе реакции выделяется три вида солей фосфорной кислоты, вследствие чего формируется слой, благодаря которому повышается адгезия краски к основному материалу при существенном замедлении подпленочной коррозии при повреждении краски.

Технология создания защитной пленки впервые была применена в 1869 году путем погружения раскаленной стали в раствор фосфорной кислоты. Первую процедуру фосфатирования железа, а также стали без нагрева материала осуществили в 1906 году.

Название возникло в честь американской компании «Паркер» (Parker R. Р. С.), запатентовавшей эту методику в 1918 году.

Порошок фторопласта (техническое название тефлона) распыляется на поверхность металла, нагретую до 415 °C, и, вступая с ним в реакцию, образует защитный слой, обладающий высокой тепло- и морозостойкостью (от −70 до +270 °C), защищающий от смачивания водой, жирами и большинством органических растворителей. Также покрытие тефлоном защищает детали оружия от воздействия всех щелочей и кислот. Фторопласт по своей химической стойкости превосходит все известные синтетические материалы и благородные металлы, не разрушается под влиянием щелочей, кислот и даже смеси азотной и соляной кислот. Тефлон — превосходный антифрикционный материал с чрезвычайно низким коэффициентом трения и скольжения.

Тефлон был открыт в апреле 1938 года, а в 1941 году компания Kinetic Chemicals получила на него патент.

Никель-борное покрытие

Изначально аутокаталитический процесс нанесения покрытия был востребован в военной отрасли, к примеру, в винтовке M4, созданной для эксплуатации в засушливых пустынных условиях и не требующей для эффективной работы смазочных составов. На сегодняшний день покрытие уже претерпело четыре поколения с различными запатентованными составами. Наносится никель-борное покрытие как химическим, так и гальваническим способом.

NiB (Nickel boron coating/никель-борное покрытие) — это твердосплавное покрытие (около 70 Роквелл), жестче металла, на который оно наносится, превосходя по низкому коэффициенту трения даже такие матричные составы как Teflon, которые со временем изнашиваются.

Это свойство упрощает работу механизмов и их дальнейшее обслуживание.

Первый удачный электролит был найден в 1916-м году; он представлял из себя смесь сульфата никеля, хлорида никеля и борной кислоты.

Вакуумное напыление

Технология осаждения тонких плёнок, которая базируется на последовательных химических реакциях между паром и твёрдым телом. Большинство реакций используют два химических соединения, которые обычно называют прекурсорами. Такие прекурсоры поочередно вступают в реакцию с поверхностью. В результате многократного влияния прекурсоров происходит рост тонкой плёнки.

Химическое осаждение из газовой фазы — CVD

Существуют разные методы осаждения, многие из которых работают по одним и тем же базовым принципам, главным отличием является то, как осаждаются сами атомы. Например, атомы могут осаждаться при плазменной стимуляции, при низких давлениях, посредством лазерного облучения и фотохимических реакций и так далее. Однако все процессы выполняются в вакуумной среде, и независимо от самого механизма осаждения во всех методах используется летучий материал-прекурсор.

Эти прекурсоры испаряются при высоких температурах в реакционной камере, затем осаждаются испаренные атомы, которые, как уже упоминалось, могут принимать различные формы в зависимости от конкретного рассматриваемого метода. Испаренные атомы, взаимодействуя друг с другом, воздействуют с поверхностью подложки, что позволяет накапливать тонкую наноразмерную химически связанную пленку.

Физическое осаждение из газовой фазы — Physical vapour deposition (PVD)

Напыление конденсацией из паровой (газовой) фазы — группа методов напыления покрытий (тонких плёнок) в вакууме, при которых покрытие получается путём прямой конденсации пара наносимого материала. Как и в случае с химическим осаждением из газовой фазы (CVD), физическое осаждение из паровой фазы (PVD) представляет собой еще один общий класс методов, которые можно использовать для нанесения атомов на поверхность для создания наноразмерной тонкой пленки.

PVD во многом похож на CVD и также выполняется в вакуумной среде. Как следует из названия, метод PVD имеет физическую природу. Напыление происходит под действием тепловой энергии с помощью испарения (в реакционной камере твёрдый материал расплавляется и переходит в газовую фазу с последующим осаждением и образованием наноплёнки на обрабатываемом материале). Так же часто применяется распыление с использованием ускоренных частиц, заряженных в плазме, что является более распространенным способом.

PVD-процессы являются более экологически чистыми методами вакуумного осаждения, состоящими из трех основных этапов:

1) Создание газа (пара) из частиц, составляющих напыление;

2) Транспорт пара к подложке;

3) Конденсация пара на подложке и формирование покрытия.

Отличие этих процессов друг от друга состоит в том, что в технологиях PVD исходные твердые материалы за счет испарения или распыления переводятся в газовую (паровую) фазу, которая имеет тот же состав, что и покрытие, а сам процесс осуществляется только в вакууме.

А при CVD-процессах в качестве исходных материалов используются газы. Составы газовой фазы и покрытия существенно различаются, покрытие образуется за счет прохождения химических реакций используемых реагентов, сами процессы в большинстве случаев проводятся при атмосферном давлении в специальных камерах, в отдельных случаях — в вакуумных камерах.

Атомно-слоевое осаждение — Atomic Layer Deposition (ALD)

Процесс ALD впервые был описан под названием «Молекулярное наслаивание» в начале 1960 годов профессором С. И. Кольцовым из Ленинградского технологического института им. Ленсовета.

На самом деле, ALD является одним из методов, относящихся к классу методов CVD, но в последние годы у него появились свои достоинства, поэтому он заслуживает отдельного упоминания. Это прогрессивный метод для получения очень однородных и конформных нанотонких пленок, которые могут использоваться в широком диапазоне применений для геометрически сложных форм и криволинейных поверхностей (если оно наносится непосредственно в виде нанопленочного покрытия).

ALD — это технология, которая использует принцип молекулярного сбора материалов из газовой фазы. Фактически материал пропитывается газом из окружающей среды. Основным отличием от ХОГФ/CVD (Химическое осаждение из газовой фазы) является процесс очищения газовой камеры от отработанного прекурсора.

Отличие ALD от CVD

ALD использует два материала-прекурсора для создания нанопленки. Отличие ALD от других методов CVD заключается в том, что разные прекурсоры никогда не присутствуют в реакционной камере одновременно – они осаждаются последовательно. Камера осаждения очищается от прекурсора и отработанных частиц посредством продува газом.

ALD используется для создания пленок с несколькими атомными слоями, тогда как CVD обычно используется для однослойных пленок.

Как только один из прекурсоров был нанесен по всей поверхности, следующий материал прекурсора наслаивается сверху, где он вступает в реакцию с первым нанесенным материалом, создавая химически связанную многослойную пленку. Этот процесс повторяется до тех пор, пока не будет достигнута желаемая толщина.

Алмазоподобное покрытие

(DLC/Diamond like coating)

В конце 1960-х годов американские физики Сол Айзенберг и Рональд Шабот первыми в мире нанесли на подложку из стали алмазоподобное покрытие.

Графит – мягкий, электропроводный, непрозрачный материал. А вот в алмазе у атомов углерода сильные связи во всех направлениях, и это самый твердый из известных материалов.

Алмазоподобные (DLC) покрытия состоят из атомов углерода как с алмазными атомными связями, так и с графитоподобными.

Данный тип покрытия обладает незначительной шероховатостью, что практически исключает необходимость послестаночной обработки деталей.

В оружестроении алмазоподобное покрытиене не пользуется большой популярностью из-за очень дорогого производства.

Наносится покрытие методом напыления или плазменного осаждения, схожим с PVD.

Нитрид-титановое покрытие

Это покрытие часто выполняет декоративную функцию. Благодаря сочетанию способа нанесения и материала, изделие с покрытием приобретает ярко выраженный золотистый цвет с небольшими отклонениями, зависящими от условий нанесения.

Защитная же функция проявляется в устойчивости к воздействию кислотных и щелочных сред. Так как нитрид титана невосприимчив к атмосферным явлениям, серной, соляной кислотам, фосфатам и хлору.

Покрытие имеет высокую термостойкость, соединение покрытия с подложкой сохраняется при температурах до 750 °C.

Существует несколько способов нанесения нитрид-титанового покрытия, однако на данный момент в большинстве случаев используется вакуумно-дуговой метод.

Метод был придуман в Голландии, позже в Англии был усовершенствован, а в 1987 году компания Coating Technologies Inc. получила лицензию на данный процесс в США.

Покрытие Np3 – это композитное покрытие из никеля, фтора и тефлона.

Тефлон равномерно распределяется по поверхности изделия и фиксируется в никелево-фосфорной матрице, образуя сухо-смазанную поверхность с низким коэффициентом трения, обладающую высокой твёрдостью и повышенной износостойкостью.

Автокаталитическая никелевая матрица обеспечивает идеальную поддерживающую среду для частиц тефлона. По мере того, как композитная поверхность медленно изнашивается во время работы, более богатое ПТФЭ покрытие подвергается воздействию изнашиваемой поверхности, обеспечивая непрерывную подачу твердой смазки в критические области.

Таким образом покрытие как бы «подпитывает» критические места, на которые оказывается более жёсткое воздействие.
