Экспорт схем и печатных плат из CadSoft EAGLE в Diptrace
Иногда случается ситуация, когда есть желание перенести схему, изначально созданную в EAGLE, в проект Diptrace. Можно пойти двумя путями.
1. Просто перерисовать.
2. Портировать (экспортировать) схему из формата EAGLE в формат, который будет понимать Diptrace.
Если с первым вариантом все ясно и останавливаться на нем нет смысла, то второй вариант очень интересен, но и немного сложнее. Его плюс заключается в том, что таким образом можно вытащить не только схему, но рисунок печатной платы. Перейдем к практике.
Для реализации второго варианта нам понадобятся обе программы – EAGLE и Diptrace.
1. Открыть исходную схему в Орле.

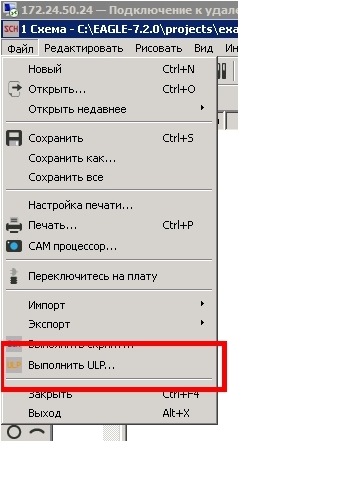

2. Сделать «Файл» -> «Выполнить ULP»

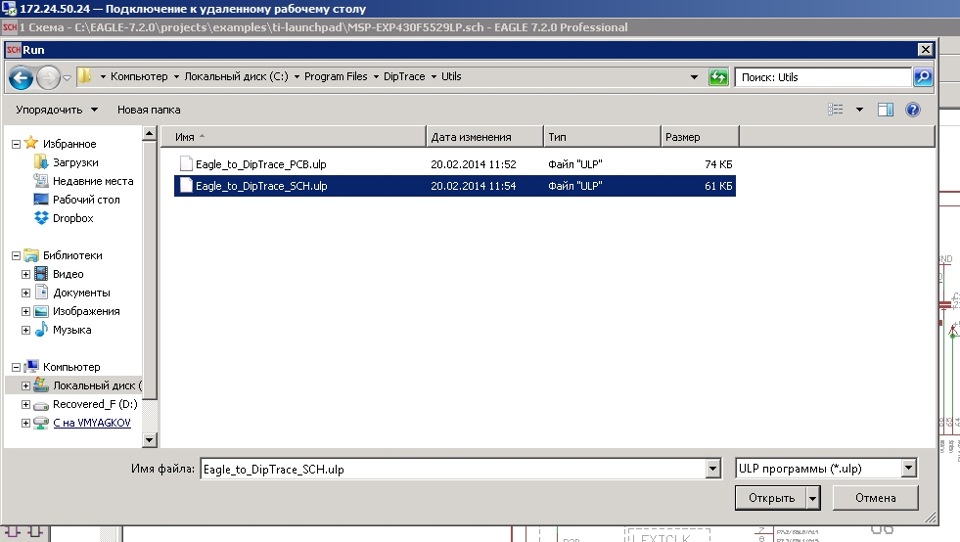

Дойти до пути, где у вас установлен Diptrace, каталог «Utils», и выбрать файл Eagle_to_DipTrace_SCH.ulp. Примерный путь может быть таким: C:\Program Files\DipTrace\Utils\Eagle_to_DipTrace_SCH.ulp
Затем выбрать место, куда будет сохранен конвертированный файл:

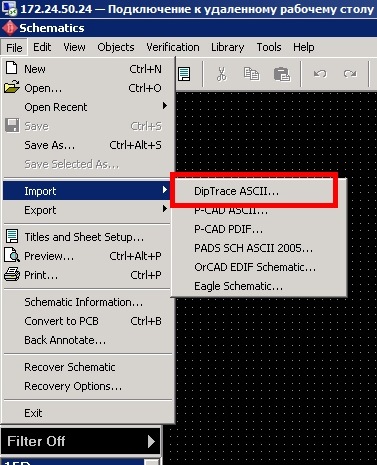

3. Переходим в программу Diptrace Schematic. Идем в пункт «File» -> «Import» и выбираем пункт «DipTrace ASCII»:

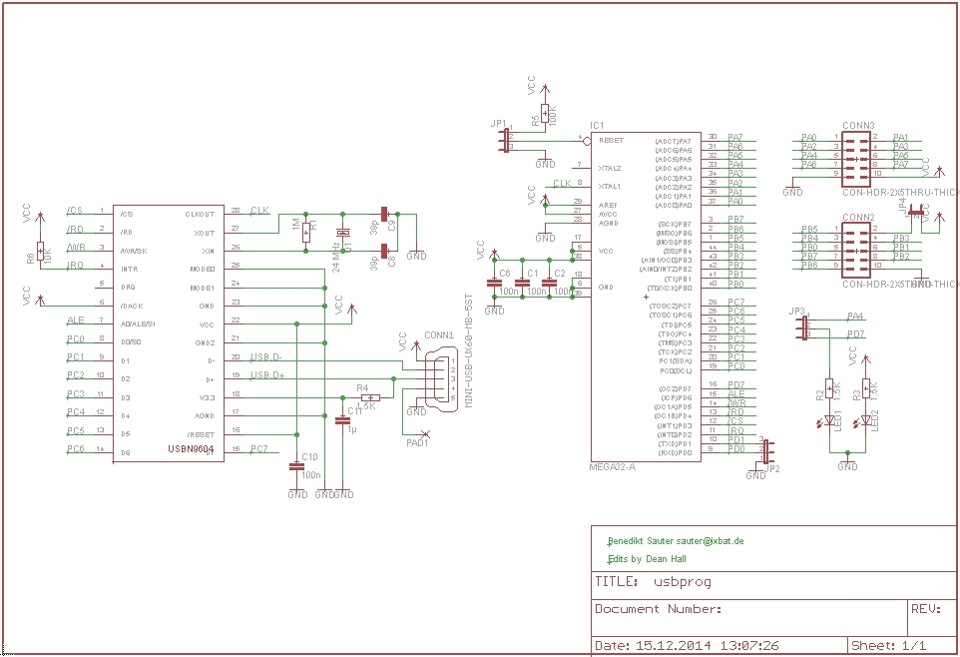

Находим файл, который мы создали в первом и втором пунктах, и получаем такой результат:
Теперь самое интересное — экспорт файла печатной платы из EAGLE в Diptrace. Все шаги будут практически идентичные, с небольшими различиями.
1. Из того же примера берем файл печатной платы:
2. Сделать «Файл» -> «Выполнить ULP». И вот здесь основное отличие.
Дойти до пути, где у вас установлен Diptrace, каталог «Utils», и выбрать файл Eagle_to_DipTrace_PCB.ulp. Примерный путь может быть таким: C:\Program Files\DipTrace\Utils\Eagle_to_DipTrace_PCB.ulp
Выбрать место, куда вы хотите сохранить сконвертированный файл печатной платы, и сохранить его.
3. Запустить Diptrace PCB Layout. В нем выполнить «File» -> «Import», и выбрать пункт «DipTrace ASCII». Указываем наш сконвертированный файл.
Получаем примерно такую картину.
Ну а дальше можно готовить файл к производству.
