Какой разъединитель лучше рлнд или рлк

Разъединители РЛК, РЛНД, РЛР. Для чего они нужны и в чем их отличия?

Разъединитель — это устройство, используемое при соединении электросети без тока или с незначительным током. Разъединитель используется для отключения участков сети и для создания разрывов цепи при осуществлении ремонтных работ и профилактики на линии. С помощью этого устройства, разрыв и соединение цепи становится видимым, что исключает вероятность контакта с электрическим током.

Разъединители РЛНД, РЛР, РЛК используются для наружных электросетей с номинальным током 400 или 630 ампер, напряжением 6-20 киловольт. Принцип работы устройства состоит в наличии подвижных и неподвижных контактов, закрепленных на изоляторах, положение которых меняется с помощью механического привода. Крепеж и движущиеся части устройств изготавливаются из конструкционной оцинкованной стали, а контакты выполняются из меди.

Перечисленные выше типы разъединителей имеют свои особенности конструкции и обслуживания:

• РЛНД — разъединитель линейный наружной установки с двумя опорно-изоляционными колонками. В его конструкции три полюса расположенные на раме имеют по одному подвижному и одному неподвижному изолятору. Данный тип можно отнести к самым простым и бюджетным разъединителем наружного типа.
• РЛК — разъединитель линейный качающегося типа. В его конструкции три полюса на раме имеют по два неподвижных изолятора, и один подвижный, который передвигается по продольной оси. Конструкция его более совершенна, по сравнению с РЛНД. РЛК отличает работоспособность при повышенных загрязнениях, меньшая подверженность коррозии и окислению контактов, более удобный монтаж конструкции.
• РЛР — разъединитель линейный рубящего типа. В конструкции данного разъединителя присутствует жесткая рубящая шина, которая не подвержена негативному воздействию влаги и обледенения. Этот механизм страхует от появления в конструкции надрывов и изломов, возникновения короткого замыкания.

Выбор типа устройства зависит он многих факторов, среди которых бюджет покупателя, климатические условия, доступность участка сети для обслуживания.

Подробнее ознакомиться с моделями и характеристиками вышеперечисленных видов устройств вы можете на сайте торговой компании по адресу https://sip2a.ru/ . Гарантийные сроки варьируются от трех до пяти лет в зависимости от модификации. Полный срок эксплуатации устройств в среднем варьируется от 15 до 25 лет.

© 2008-2022 STROYPORTAL.SU Строительный портал
Строительный портал StroyPortal.su является интернет-площадкой для обмена информации и ни при каких обстоятельствах не несет ответственности за содержание информации оставленной третьими лицами.
Все вопросы и предложения присылайте на адрес info@stroyportal.su

Page load: 0.01052 sec

Разъединители линейные (наружной установки)

Разъединитель — коммутационный аппарат среднего напряжения (6-10 кВ), предназначенный для отключения электрической цепи в отсутствие тока или с незначительным током (например, холостым током трансформаторов).

Разъединители используются для обеспечения безопасности на время ремонта или обслуживания оборудования путем создания видимого разрыва электрической цепи. Также разъединители применяются для переключения с одной шины на другую, в электроустановках с несколькими шинами.

Разъединители комплектуются блокировкой включенного (отключенного) положения и заземляющими ножами, исключающими подачу напряжения на отключенный участок сети.

Разъединители наружной установки предназначены для установки на опорах ЛЭП, поэтому они работают в наиболее жестких условиях, включая дождь, грозу, снег, гололед.

Разъединители наружной установки серии РЛНД, РЛК предназначены для включения и отключения обесточенных участков электрической цепи высокого напряжения, токов холостого хода трансформаторов, зарядных токов воздушных линий, а также заземления отключенных участков цепи при помощи встроенных заземлителей.

В настоящее время наиболее популярны два типа наружных разъединителей: поворотные (РЛНД) и качающиеся (РЛК).

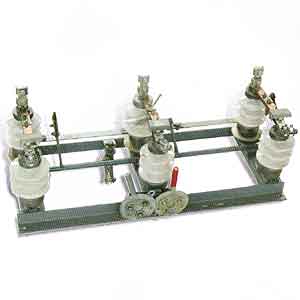

Разъединители колонковые РЛНД

Разъединитель линейный наружной установки двухколонкового типа серии РЛНД — это простейший бюджетный вид разъединителя наружной установки.

Разъединитель выполнен в виде трехполюсного (на одной раме) аппарата, горизонтально-поворотного типа, каждый полюс которого имеет один подвижный и один неподвижный изоляторы, несущие на себе токоведущую систему. Размыкаемые соединения главного и заземляющего контуров осуществляются через ламельные контакты, контактное давление в которых создается пружинами.

Разъединитель РЛНД предназначен:

• для создания видимого разрыва электрической цепи с целью обеспечения безопасного обслуживания электротехнического оборудования;
• для включения и отключения под напряжением обесточенных участков цепи высокого напряжения;
• для заземления отключенных участков при помощи стационарных заземлителей;
• для отключения и включения тока холостого хода трансформаторов.

Разъединитель РЛНД комплектуется приводом ПРНЗ-10 для ручного включения и отключения главных и заземляющих ножей разъединителея.

• температура окружающего воздуха от -40° С до +40° С;
• высота установки над уровнем моря — не более 1000 м.;
• скорость ветра не более 40 м/с при отсутствии гололеда, до 15 м/с при допустимой стенке гололеда не более 10 мм;
• толщина стенки гололеда 10 мм;
• сейсмичность района – до 7 баллов.

Условное обозначение разъединителя РЛНД

• Р – разъединитель;
• Л – линейный;
• Н – наружной установки;
• Д – двухколонковый;
• 1, 2 – расположение заземляющих ножей (1 — со стороны поворотного изолятора, 2 — с обеих сторон);
• 10 – номинальное напряжение, кВ;
• II, IV – степень загрязнения атмосферы (II — для фарфоровых изоляторов, IV — для полимерных изоляторов);
• 400, 630 – номинальный ток, А;
• УХЛ1 – климатическое исполнение и категория размещения.

Технические характеристики разъединителей РЛНД

Параметр	Значение
Номинальное напряжение, кв	10
Наибольшее рабочее напряжение, кВ	12
Номинальный ток, А	(400)630
Номинальный ток термической стойкости, кА	10
Номинальный ток электродинамической стойкости, кА	25
Длина пути утечки внешней изоляции, м	0,23
Допустимое натяжение проводов, прикладываемое к неподвижным изоляторам, Н, не более	200
Масса, кг	30

Разъединители качающегося типа РЛК

Разъединитель серии РЛК выполнен в виде трехполюсного аппарата качающегося типа, каждый плюс которого имеет две неподвижные колонки, установленные на раме разъединителя, и одну подвижную колонку, установленную на поворотном кронштейне, которая имеет возможность качаться в направлении продольной оси разъединителя.

• для создания видимого разрыва электрической цепи с целью обеспечения безопасного обслуживания электротехнического оборудования;
• для включения и отключения под напряжением обесточенных участков цепи высокого напряжения;
• заземления отключенных участков при помощи стационарных заземлителей;
• для отключения и включения тока холостого хода трансформаторов.

Разъединитель РЛНД комплектуется приводом ПР-РЛК предназначен для ручного включения и отключения главных и заземляющих ножей разъединителея.

• температура окружающего воздуха от -40°С до +40°С;
• высота установки над уровнем моря — не более 1000 м.;
• скорость ветра не более 40 м/с при отсутствии гололеда, скорость ветра до 15 м/с при допустимой стенке гололеда не более 10 мм;
• толщина стенки гололеда 10 мм;
• сейсмичность района – до 7 баллов.

Условное обозначение разъединителя РЛК

• Р – разъединитель;
• Л – линейный;
• К – качающегося типа;
• (В) – вертикальной установки;
• 1а, 1б, 2 – заземляющие ножи со стороны неподвижной колонки, со стороны подвижной колонки, с обеих сторон (при отсутствии ножей индекс опускается);
• IV – степень загрязнения атмосферы (для полимерных изоляторов);
• 10 – номинальное напряжение, кВ;
• 400, 630 – номинальный ток, А;
• УХЛ1 – климатическое исполнение и категория размещения.

Технические характеристики разъединителей РЛК

Параметр	Значение
Номинальное напряжение, кв	10
Наибольшее рабочее напряжение, кВ	12
Номинальный ток, А	(400)630
Номинальный ток термической стойкости, кА	10
Номинальный ток электродинамической стойкости, кА	25
Длина пути утечки внешней изоляции, м	0,23
Допустимое натяжение проводов, прикладываемое к неподвижным изоляторам, Н, не более	200
Масса, кг	27

Предохранители-разъединители выхлопного типа ПРВТ

Предохранители–разъединители серии ПРВТ–10 предназначены для защиты силовых трансформаторов и распределительных систем от коротких замыканий и предельных перегрузочных токов, а для также включения и отключения участков электрической цепи (с изолированной или заземленной нейтралью) с отключенной нагрузкой при помощи оперативной штанги.

Предохранитель–разъединитель выполнен в виде однополюсного аппарата, состоящего из фарфорового изолятора, на концах которого на кронштейнах закреплена контактная система для установки заменяемого элемента с плавкой вставкой.

При токах перегрузки и короткого замыкания плавкая вставка перегорает, держатель заменяемого элемента предохранителя-разъединителя автоматически откидывается, тем самым создается видимый разрыв. Таким образом, аппарат выполняет одновременные функции защитного аппарата и разъединителя.

Заменяемые элементы выполняются с двумя типами время–токовых характеристик: типа «К» – быстрые; типа «Т» – медленные, что позволяет обеспечить селективность защиты.

В комплект поставки ПРВТ на 3 полюса входят 19 заменяемых элементов и 1 запасной патрон.

Конструкция предохранителей–разъединителей обеспечивает:

• надежную фиксацию патрона-ножа в верхнем контакте во включенном положении и быстрое откидывание патрона при отключении;
• возможность быстрой и удобной замены заменяемого элемента;
• многократное использование патрона.

Коммутационный ресурс патрона – не менее 5 отключений полного тока короткого замыкания 6,3 кА, а токов перезагрузки – до нескольких десятков отключений.

Снятие и установка держателя заменяемого элемента осуществляется вручную при помощи специальной оперативной изолирующей штанги. Штанга позволяет производить оперирование при влажной погоде и под дождем при скорости ветра до 15 м/с. Конструкция предохранителей–разъединителей исключает самопроизвольные операции без оперативной штанги. Предлагаются на выбор 2 вида штанг.

После отключения линии нож–патрон может быть снят и убран мастером на хранение, что исключает несанкционированное включение ПРВТ посторонними лицами даже при наличии лестницы.

Для обеспечения безопасности при обслуживании и выполнении ремонтных работ в конструкции ПРВТ предусмотрен специальный болт (штырь) для наложения на него стандартного переносного заземления (при отключенных предохранителях–разъединителях).

Крепление полюсов предохранителей-разъединителей к опоре осуществляется на траверсе (за кроштейн в средней части изолятора).

Предохранители-разъединители ПРВТ–10 могут быть поставлены с комплектами монтажных частей для установки на различных типах опор ВЛ-10, а также для модернизации эксплуатируемых подстанций 10/0,4 кВ шкафного типа на мощность 25–250 кВА с предохранителями ПКТ–101 и ПКТ–102, непосредственно на месте эксплуатации КТП.

Разъединители РЛНД и РЛК

контактный коммутационный аппарат, который обеспечивает в отключенном положении изоляционный промежуток, удовлетворяющий нормированным требованиям.

1. Разъединитель способен размыкать и замыкать цепь при малом токе или малом изменении напряжения на выводах каждого из его полюсов. Он также способен проводить токи при нормальных условиях в цепи и проводить в течение нормированного времени токи при ненормальных условиях, таких как короткое замыкание.
2. Малые токи — это такие токи, как емкостные токи вводов, шин, соединений, очень коротких кабелей, токи постоянно соединенных ступенчатых сопротивлений выключателей и токи трансформаторов напряжения и делителей. Для номинальных напряжений до 330 кВ включительно ток, не превышающий 0,5 А, считается малым током по этому определению; для номинального напряжения от 500 кВ и выше и токов, превышающих 0,5 А, необходимо проконсультироваться с изготовителем, если нет особых указаний в руководствах по эксплуатации разъединителей.
3. К малым изменениям напряжения относятся изменения напряжения, возникающие при шунтировании регуляторов индуктивного напряжения или выключателей.
4. Для разъединителей номинальным напряжением от 110 кВ и выше может быть установлена коммутация уравнительных токов.

Особенности применения разъединителей

Разъединители используются для видимого отделения участка электрической сети на время ревизии или ремонта оборудования, для создания безопасных условий работы и отделения от смежных частей электрооборудования, находящихся под напряжением, для создания которых разъединители комплектуются блокировкой включенного (отключенного) положения и заземляющими ножами, исключающими подачу напряжения на выведенный в ремонт участок сети. Также разъединители применяются для переключения присоединений с одной системы шин на другую, в электроустановках с несколькими системами шин.

Согласно Правилам технической эксплуатации электроустановок разрешалось (возможны отклонения в зависимости от Правил, которым подчиняется организация, в чьем ведении находится электроустановка) отключение и включение разъединителями:

• нейтралей силовых трансформаторов 110—220 кВ;
• заземляющих дугогасящих реакторов 6 — 35 кВ при отсутствии в сети замыкания на землю;
• намагничивающего тока силовых трансформаторов 6 — 500 кВ;
• зарядного тока и тока замыкания на землю воздушных и кабельных линий электропередачи;
• зарядного тока систем шин, а также зарядного тока присоединений с соблюдением требований нормативных документов.

В кольцевых сетях 6 — 10 кВ разрешается отключение разъединителями уравнительных токов до 70 А и замыкание сети в кольцо при разности напряжений на разомкнутых контактах разъединителей не более, чем на 5 %.

Допускается отключение и включение трёхполюсными разъединителями наружной установки при напряжении 10 кВ и ниже нагрузочного тока до 15 А.

Допускается дистанционное отключение разъединителями неисправного выключателя 220 кВ и выше, зашунтированного одним выключателем или цепочкой из нескольких выключателей других присоединений системы шин (схема четырехугольника, полуторная и т.п.), если отключение выключателя может привести к его разрушению и обесточиванию подстанции.

Сравнение разъединителей РЛНД и РЛК

Одной из проблем эксплуатации распределительных сетей 6-10 кВ являются отказы линейных разъединителей наружной установки РЛНД. Эти разъединители часто выходят из строя. Особую актуальность надежность разъединителей имеет на линиях 20 кВ. Разъединители РЛНД-20 на 20 кВ в настоящее время выпускаются очень мало. Вместо них применяются более надежные разъединители РЛК-20.

В энергосистемах Российской Федерации оценка распределения разъединителей по срокам службы выглядит следующим образом:

• до 15 лет — 42%;
• 16-25 лет — 40%;
• свыше 25 лет — 18%

При этом повреждаемость разъединителей РЛНД, в отдельных районах Российской Федерации достигает 2,5% от числа установленных.

Особенности разъединителей РЛНД

Сокращение РЛНД означает «разъединитель линейный наружной установки двухколонковый». Это самый простой в изготовлении и, как следствие, самый дешевый разъединитель.

Обычно такие разъединителя выпускаются в трехполюсном исполнении, но иногда встречаются и двухполюсные (в основном в электросетях железных дорог).

Каждый полюс разъединителя имеет две колонки изоляторов. На одной колонке расположен неподвижный контакт, а на второй — подвижный контакт. Замыкание и размыкание контактов происходит путем поворота подвижной колонки. Поэтому такие разъединители называются горизонтально-поворотными.

Оперирование контактами разъединителя, установленного на опоре ЛЭП, происходит с уровня земли при помощи ручного привода ПРНЗ, подключенного в разъединителю при помощи тяг. Привод ПРНЗ не только включает и отключает разъединитель, но и осуществляет блокировку контактов, исключающую короткое замыкание на землю.

Причины выхода из строя разъединителей РЛНД

Основные условия, при которых происходит повреждение разъединителей:

• при оперировании разъединителем эксплуатационным персоналом;
• повреждение грозовым разрядом;
• при замыкании птицами (или другими посторонними предметами);
• бой (расстрел) изоляторов;
• при воздействии посторонних лиц (в частности, при оперировании под нагрузкой).

Наиболее частыми причинами повреждения узлов линейных разъединителей типа РЛНД являются:

• Контактная группа — несоосность и большой люфт осей ножей, деформация (изгиб) ножей разъединителей, низкое качество обработки поверхностей, окисление поверхностей контактов в процессе эксплуатации (алюминий), низкое качество нажимных пружин неподвижных контактов, ненадежная конструкция узла присоединения шлейфов к контактам;
• Привод — большие люфты во всех соединениях, сложность регулировка тяги с рычагами подвижных колонок, заклинивание вала привода во втулках (малые зазоры, черный металл, коррозия), низкая надежность узла соединения тяги с рамой разъединителя, низкое качество сварного соединения ручки привода;
• Изоляторы — низкая механическая и электрическая прочность изоляторов, изломы при оперировании, перекрытия при перенапряжениях.

Преимущества разъединителей РЛК в качестве альтернативы РЛНД

Для устранения недостатков, присущих разъединителям РЛНД был разработан принципиально новый тип разъединителей — разъединитель линейный качающегося типа РЛК. Он исключает все известные недостатки разъединителей РЛНД, является практически необслуживаемым и надежным в эксплуатации.

Преимущества разъединителей серии РЛК-10 кВ:

1. Работоспособность при сильных загрязнениях — полимерные изоляторы с трекингостойким покрытием имеют высокие разрядные характеристики в загрязненном и увлажненном состоянии
2. Надежная работа разъединителя в сейсмичных регионах при сейсмических воздействиях до 9 баллов по шкале MSK-64;
3. На концах главных ножей установлены противогололедные кожухи, надежно защищающие разъемный контакт от гололеда при толщине льда до 22 мм;
4. Монтаж без сварки – только сборочными единицами.

Главный токоведущий контур разъединителя выполнен из луженных медных деталей. Разъединитель надежно защищен от коррозии — основные части разъединителя выполнены имеют стойкое антикоррозионное покрытие (порошковая окраска или термодиффузионный цинк). Разъединитель допускает двигательное управление главными ножами с помощью двигательного привода ПДГ-9УХЛ1 с дистанционным управлением.
