Разница между симплексным и дуплексным оптическим патч-кордом
Оптический патч-корд, или оптический шнур, основной и необходимый компонент в оптоволоконной сети. Существует много видов оптических патч-кордов, таких как одномодовый оптический патч-корд, многомодовый, одноволоконный (simplex) и двухволоконный (duplex) оптический патч-корд. Кабели в зависимости от вида имеют различное применение. Эта статья посвящена симплексным и дуплексным патч-кордам. Сравнив эти два вида кабеля, мы суммировали некоторые подсказки, которые помогут выбрать подходящий.
Что означают cимплекс и дуплекс?
Согласно определению ITU-T (Международного консультационного комитета по телефонии и телеграфии), симплексная сеть — это сеть, в которой сигналы могут поступать одновременно только в одном направлении. На одном конце находится передатчик (трансмиттер), а на другом — приемник (ресивер), и это не работает в другом направлении. В отличие от simplex, duplex — это термин, используемый в телекоммуникациях для определения системы, которая способна поддерживать двунаправленную связь, отправлять и получать сигналы одновременно. Duplex можно разделить на полудуплекс и полный дуплекс. Полудуплексные соединения (иногда называемые альтернативными) — это соединения, в которых данные передаются в том или ином направлении, но не в обоих направлениях. На одном конце находится передатчик , а на другом приемник (ресивер), и в этом случае — это работает в обратном направлении. Типичным примером полудуплекса являются СиБи-радиостанции. Полный дуплекс представляет собой передачу в обоих направлениях одновременно. Такой способ работы является наиболее эффективным. Примером может служить телефонная связь.
Что такое cимплексный кабель?
Оптический патч-корд simplex состоит из одной жилы оптического или пластикового волокна и наружной оболочки. В симплексной оптической сети возможно использование симплексных одномодовых и многомодовых патч-кордов (например, волокно 62.5/125 OM1 и 50/125 ОМ2, волокно OM3 и OM4). Одномодовый патч-корд simplex — отличный вариант для построения сети, которая требует передачи данных на дальнее расстояние в одном направлении. В виду того, что кабель simplex передает один луч света за определенный промежуток времени, его использует для дальнемагистральной передачи данных. Многомовое волокно simplex имеет больший диаметр сердцевины, что позволяет эффективнее распространяться множеству световых мод, и используется для передачи данных данных на короткие расстояния. Количество отражений светового луча зависит от диаметра. Диаметр сердцевины одномодового оптического патч-корда simplex- от 8 до 10 микрон, в то время как диаметр многомового составляет 50 или 62,5 микрон. За определенный момент времени через многомовое волокно проходит большее количество данных. Но качество сигнала при использовании многомового волокна уменьшается при увеличении расстояния, что связано с дисперсией и угасанием скорости.
Что такое дуплексный кабель?
Оптический патч-корд duplex состоит из 2 волокон, и можно сказать, что это два патч-корда simplex под одной оболочкой. Этот патч-корд duplex аккуратно встроен в zip-cord оболочку, и чаще всего используется для двухволоконного сообщения между устройствами, которым требуется одновременная двунаправленная передача данных (одно волокно передает данные в одном направлении, второе в противоположном). Для больших рабочих станций, оптических коммутаторов и серверов, волоконных модемов и аналогичного оборудования, как правило, требуется оптический патч-корд duplex.Волокно duplex может быть одномодовым и многомодовым. Дуплекс и полудуплекс — это два типа оптических патч-кордов, которые могут быть использованы для различных способов передачи данных.
A. полудуплексный оптический патч-корд
Полудуплексный оптический патч-корд способен передавать сигнал в двух направлениях, но не одновременно. Некоторые сети используют полудуплексные патч-корды, но необходимо указать это требование для всех узлов в сети. Например, полудуплексное оптоволокно может быть использовано в радиотелефонах полицейских машин, чтобы только один человек мог говорить в определенный момент времени.
B. дуплексный оптический патч-корд
В дуплексном патч-корде данные передаются в двух разных направлениях одновременно. Например, IP-телефония, когда люди на двух концах сети могут одновременно разговаривать и слышать друг друга, так как между ними два коммуникационных пути. Таким образом, использование дуплекса может увеличить эффективность коммуникации.

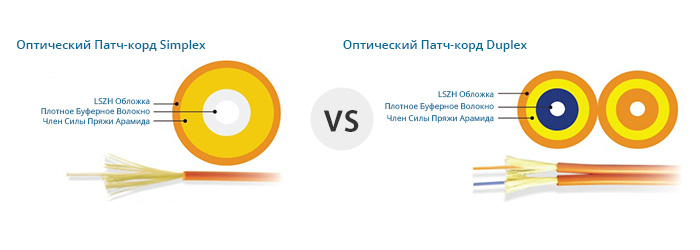

Отличие между симплексным и дуплексным оптическим патч-кордом
Как и упоминалось выше, оптический патч-корд simplex имеет одну плотно прилегающую оболочку. Защитная оболочка позволяет патч-корду быть вплотную присоединенным к механическому коннектору. Оптический патч-корд duplex можно рассматривать как два симплексных, оболочки которых соединены между собой. Некоторые оптический патч-корд duplex имеют зажимы на коннекторах на каждой стороне кабеля, чтобы соединять два коннектора вместе. Патч-корд simplex дешевле duplex, из-за меньшего количества исходных материалов. Кроме того, оптические патч-корды simplex используют только один пучок волокон для однонаправленной передачи, в то время как оптический патч-корд duplex используют пару волокон для передачи данных в двух направлениях. Соответственно волокно simplex требуется для передачи данных в одном направлении. Например, весы для взвешивая автомобилей на границах штатов, которые передают данные о весе на специальную станцию, или монитор уровня нефти, он передает данные о потоке нефти в центральную локацию. Используйте одномодовый или многомодовый оптический патч-корд duplex в случаях, когда требуется одновременная двунаправленная передача данных. Рабочие станции, коммутаторы или серверы, модемы и подобное оборудование требует использования дуплексных патч-кордов. Волокно duplex может быть одномодовым и многомодовым.
Советов по выбору симплексного И дуплексного оптических патч-кордов
Одномодовые и многомодовые патч-корды simplex могуть быть использованы в тех случаях, когда требуется передача данных в одном направлении. Они нужны для соединения двух BiDi-модулей и сделаны из симплексного одномодового оптического патч-корда с коннекторами типа LC, чтобы подходить к BiDi SFP/SFP+ и длине волны, на которой они работают. Что касается симплексных BiDi WDM мультиплексора и демультиплексора, они используются при передаче данных по одному волокну. Таким образом, ему тоже необходим оптический патч-корд simplex, чтобы совмещать и разделять волны. В дополнение к этому оборудованию, с использованием симплексного оптоволокна связано много других компонентов, таких как simplex PLC сплиттеры (Planar Lightwave Circuit — оптические планарные сплиттеры), OADM — модули или AddDrop-модули (Optical Add Drop Multiplexer) и другое симплексное оборудование. Что касается оптических патч-кордов duplex, они обычно используются со стандартными модулями SFP, 10G SFP+, 40G QSFP+ и 100G QSFP28 (только кабели duplex с разъемами LC, такие как 10G-LR4 и 100G-LR4, могут быть использованы на длинных дистанциях). Когда расстояние между двумя устройствами слишком дальнее, дуплексное оптоволокно также используется для соединения и перекрестного соединения между модулями и MPO/MTP кассетами.
Оптические патч-корды – что это такое и зачем нужно?
Тема оптоволоконных сетей была затронута нами еще в прошлом материале про SFP модули. И сегодня мы не будем отходить далеко и поговорим еще про один дополнительный, но крайне важный компонент – что такое оптические патч-корды, зачем они используются, и какие виды их существуют.
Что это?

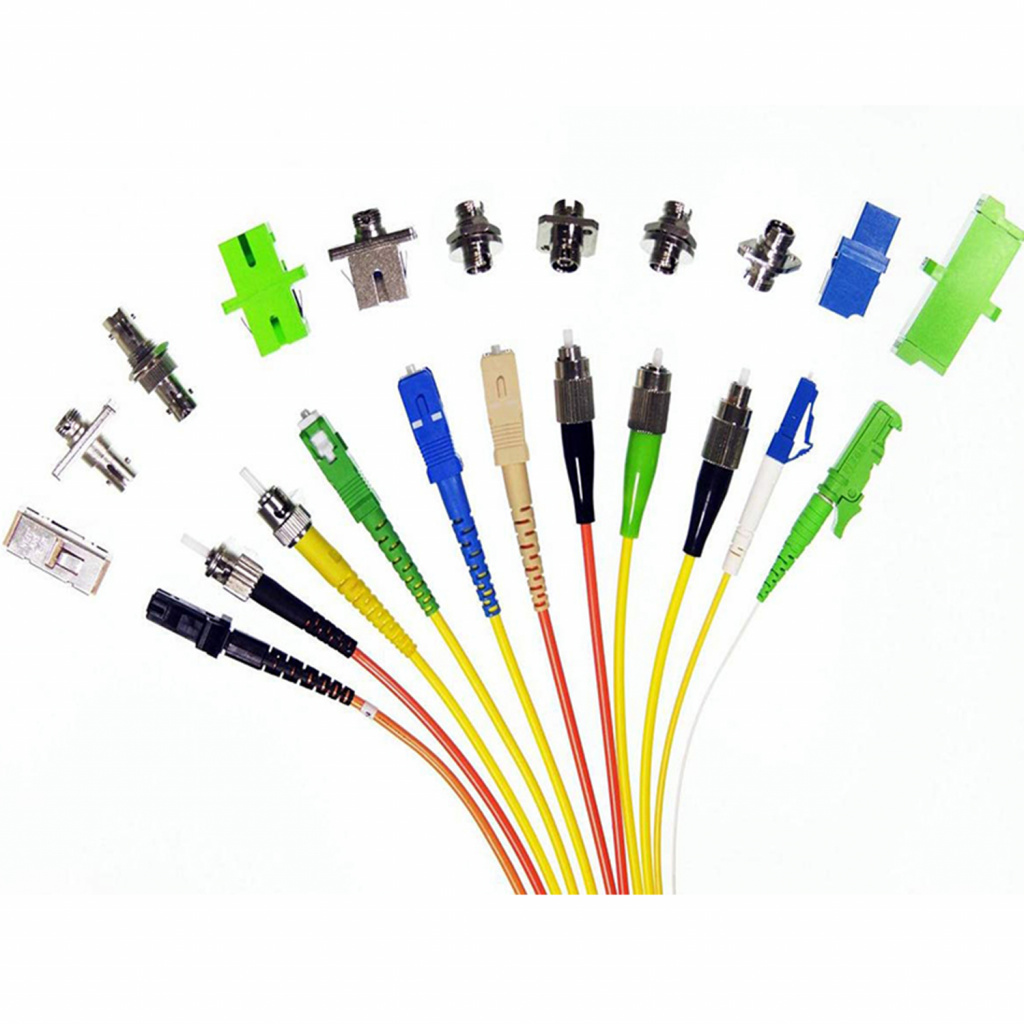

Оптический патч-корд (он же патчкорд, монтажный шнур) – это кусок оптоволоконного кабеля, оконцованный с обеих сторон оптическими разъемами. Обычно он имеет небольшую длину, так как является основным средством для коммутации (объединения в одну сеть) оборудования в пределах одной стойки, шкафа или помещения.
Тип коннектора подбирается исходя из разъемов на установленном оборудовании – FC, SC, LC, ST, MPO или других.
Плюсы
В настоящий момент оптические кабели пришли на смену более привычным медным, так называемой витой паре, поскольку обеспечивают:
- более стабильное подключение без электромагнитных помех,
- увеличенную пропускную способность – до 10 Гбит/сек,
- большую безопасность.
Наиболее популярны они в коммерческом использовании, например, в дата-центрах, при подключении офисных зданий и в других случаях, когда для работы требуется высокая скорость и стабильность соединения.
Минусы
Главный недостаток оптических патч-кордов – сложность изготовления. Обжать «обычный» патчкорд можно даже в домашних условиях, использовав кусок витой пары, пару коннекторов RJ-45 и обжимку или даже отвертку. Точно так же можно переобжать один из концов, если кабель или отдельные жилы были повреждены. В случае же с оптоволокном этого сделать не получиться – для сращивания волокон оптоволокна и установки разъемов необходимо специальное дорогостоящее оборудование – сварочный аппарат.
Определившись с тем, что такое оптический патч-корд, для справки поговорим про его разновидности. Тем более что их сейчас достаточно большое количество.
Во-первых, кабели могут быть:
- Симплексными (Simplex) – с одним оптическим волокном, используются для передачи данных в одном направлении, исключительно от устройства-передатчика к устройству-приемнику. Соответственно, для обмена данными между ними потребуется 2 отдельных патчкорда.
- Дуплексными (Duplex) – состоит из двух волокон и позволяет отправлять и принимать данные. Фактически дуплексный соединитель просто объединяет в себе два симплексных. Также существуют полудуплексные кабели – они могут работать в обоих направлениях, но не одновременно.
Во-вторых, они различаются по типу используемого волокна:
- Одномодовые (singlemode, SM) – дороже, лишены межмодовой дисперсии, выше максимальная стабильная скорость передачи на больших расстояниях, но при коммутации в пределах одного помещения этот параметр не критичен.
- Многомодовые (multimode, MM) – дешевле.
В-третьих, по виду коннекторов:
- Прямые – на обоих концах одинаковые коннекторы, например FC-FC.
- Переходные – с коннекторами разных типов – FC-SC, LC-FC и другими.
- Сверхгибкие – на базе волокна с уменьшенными потерями.
- Армированные – в дополнительном покрытии для тяжелых условий эксплуатации.
Также существуют пигтейлы – монтажные шнуры на базе оптоволокна с разъемом на одном конце. Однако они выделяются в отдельную группу, и о них подробно мы уже рассказывали ранее. К слову, в этом же материале вы можете более подробно узнать о разнице между коннекторами и типами их полировки.
Simplex кабель что это

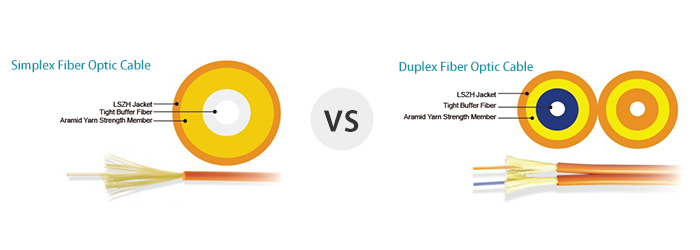

Разница между симплексными и дуплексными оптоволоконными кабелями
Говоря о волоконно-оптическом соединительном кабеле, в первую очередь нам приходят в голову связанные продукты, как правило, многомодовые и одномодовые оптоволоконные соединительные кабели. Конечно, есть еще много других типов. Но как новички в этой области могут задаться вопросом, что такое дуплексные и симплексные оптоволоконные соединительные кабели. Этот текст познакомит вас с этими кабелями. Прежде чем мы перейдем к симплексным и дуплексным оптоволоконным соединительным кабелям, давайте сначала познакомимся с двумя словами — симплекс и дуплекс.
Что означают симплекс и дуплекс?
Согласно определению МСЭ-Т, симплексная схема — это схема, в которой сигналы могут передаваться только в одном направлении за раз. Один конец — передатчик, в то время как другой — приемник, и это необратимо.
Однако в другое время связь может протекать в обратном направлении. Это полудуплекс. Полудуплексная система означает канал связи, который работает в одном направлении одновременно и может быть обратимым. Хорошей аналогией для полудуплексной системы будут две дороги с контроллером трафика на каждом конце, чтобы обеспечить плавный поток трафика, контроллер трафика допускает только одно направление за раз. Но если одна сторона передает одновременно, происходит коллизия, которая приводит к потере сообщений.
«Дуплекс» происходит от «дуэт», что означает «два», а «сплетение» означает «плетение» или «сгиб». Дуплексная система имеет два четко определенных пути, каждый из которых предоставляет информацию только в одном направлении, то есть от А до В по одному пути, от В до А по другому. По сравнению с полудуплексом, полнодуплексная система, иногда называемая двойным дуплексом, обеспечивает связь в обоих направлениях и позволяет этому происходить одновременно. Как и мобильный телефон, обе стороны могут говорить и быть услышанными одновременно.
Simplex Волоконно-оптический кабель:

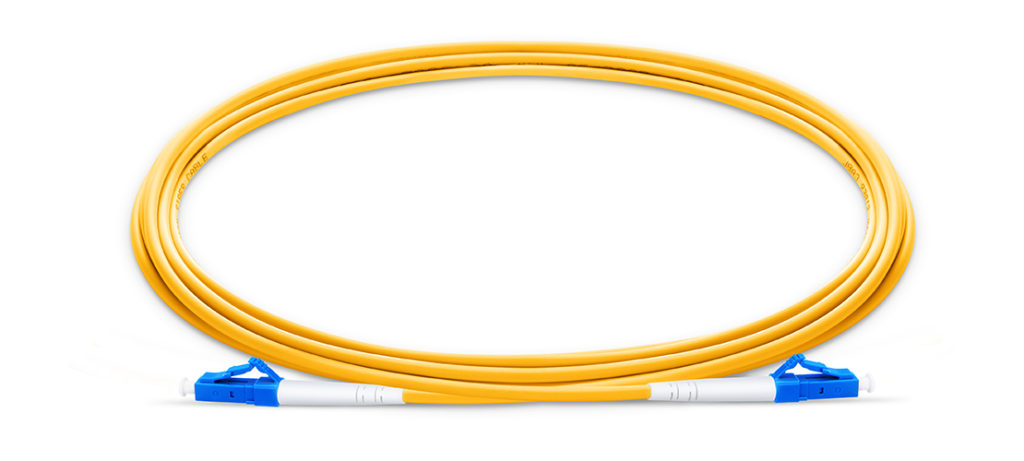

Симплексные оптоволоконные кабели будут использоваться, когда сигнал должен идти только в одном направлении. Они предназначены для прекращения производства, где последовательность и однородность имеют жизненно важное значение для быстрой и эффективной работы.
Simplex Fiber Optic Cable состоит из одного волокна, плотно забуференного (покрытого буфером 900 микрон поверх основного буферного покрытия) с прочными элементами из кевлара (арамидное волокно) и в оболочке для использования внутри помещений, и используется в основном для патч-кордов и объединительных плат , Аналогово-цифровые показания данных, межгосударственные датчики шоссе и автоматические датчики скорости и границы (для спортивных целей) — все это отличное применение оптоволоконного кабеля Simplex. Эта форма волоконно-оптического кабеля может быть дешевле, чем дуплексные, потому что требуется меньше материала. Simplex Fibre Cable — это одиночное волокно, доступное в одномодовом, многомодовом режиме или с поддержкой поляризации, и оно может соответствовать прочности и гибкости, которые требуются для современных приложений волоконно-оптических соединений. Мы также поставляем конструкции Riser, Plenum и кожух LSZH.
Дуплексный оптоволоконный кабель:

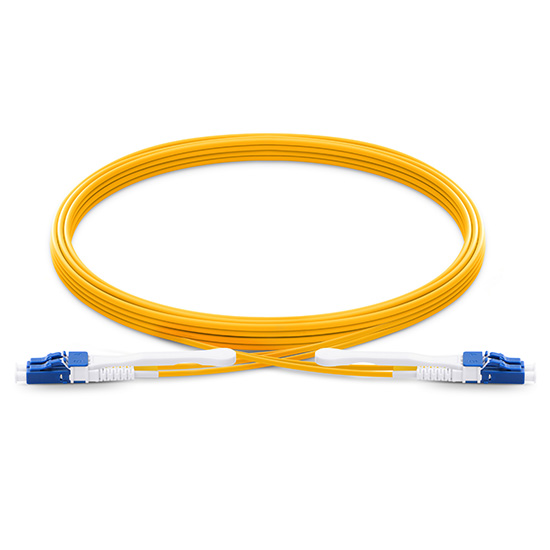

Дуплексные оптоволоконные кабели состоят из двух волокон, соединенных тонким соединением между двумя оболочками. Будь то одномодовый или многомодовый, они используются в приложениях, где данные должны передаваться в двух направлениях. Одно волокно передает данные в одном направлении; другое волокно передает данные в обратном направлении. Большие рабочие станции, коммутаторы, серверы и основное сетевое оборудование обычно требуют дуплексного оптоволоконного кабеля.
Типы дуплексных волокон:

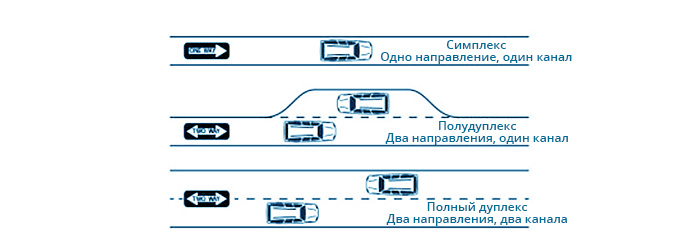

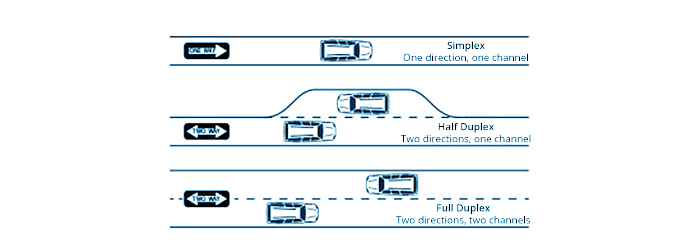

Полудуплекс: данные могут передаваться только в одном направлении за раз.
Полный дуплекс: данные передаются в двух направлениях одновременно.
Другая дуплексная информация: дуплексная система связи — это двухточечная система, состоящая из двух соединенных сторон или устройств, которые могут взаимодействовать друг с другом в обоих направлениях одновременно. В настоящее время дуплексные системы используются во многих сетях связи либо для обеспечения «двусторонней улицы» связи между двумя соединенными сторонами, либо для обеспечения «обратного пути» для мониторинга и удаленной настройки оборудования в полевых условиях.
Несколько советов по выбору симплексного и дуплексного оптоволокна
При покупке оптоволоконного кабеля важно понимать различные варианты характеристик сердечника, которые доступны в самом кабеле. Каждая из этих различных характеристик будет по-разному влиять на вашу способность надежно передавать информацию, и эти различные характеристики также влияют на проект кабельной системы. Вы должны искать стоимость волоконно-оптического кабеля, если вы купили кабель. Теперь давайте рассмотрим наиболее распространенные оптоволоконные кабели.
Симплексный кабель
Симплексный оптоволоконный кабель состоит из одной стекловолоконной нити и используется для приложений, требующих только односторонней передачи данных. Симплексное волокно чаще всего используется там, где между устройствами требуется только одна линия передачи и приема или когда используется мультиплексный сигнал данных (двунаправленная связь по одному волокну). Симплексное волокно доступно в одномодовом и многомодовом режимах. Например, межгосударственные автомобильные весы, которые отправляют вес грузовика на станцию мониторинга, или монитор нефтяной линии, который отправляет данные о потоке масла в центральное место.
Дуплексный кабель
Дуплексный оптоволоконный кабель состоит из двух прядей из стекла или пластика. Обычно этот кабель находится в формате «zipcord» (рядом), этот кабель чаще всего используется для дуплексной связи между устройствами, где требуется отдельная передача и прием. Дуплексное волокно доступно в одномодовом и многомодовом режимах. Используйте многомодовый дуплексный оптоволоконный кабель или одномодовое дуплексное волокно для приложений, требующих одновременной двунаправленной передачи данных. Рабочим станциям, оптоволоконным коммутаторам и серверам, оптоволоконным модемам и подобному оборудованию требуется дуплексный оптоволоконный кабель.
Критерии проектирования кабелей: прочность на разрыв, защита от воды, классы волокон
Сила натяжения: некоторые кабели просто укладываются в кабельные лотки или канавы. Так что сила тяги не так уж важна. Но другой кабель может быть проложен через 2 км или более трубопровода. Даже при большом количестве смазки для кабеля натяжение может быть высоким. Большинство кабелей получают свою прочность из агамидного волокна, уникального полимерного волокна, которое очень прочное, но не растягивается, поэтому натяжение его не приведет к нагрузке на другие компоненты кабеля. Простейший симплексный кабель имеет прочность на разрыв 100-200 фунтов, в то время как внешний заводской кабель может иметь спецификации более 800 фунтов.
Защита от воды: на открытом воздухе каждый кабель должен быть защищен от воды или влаги. Он начинается с влагостойкой рубашки, обычно из полиэтилена, и наполнителя из водоблокирующего материала. Обычный способ — залить кабель водоблокирующим гелем. Это эффективно, но грязно — требует удаления геля. Новейшая альтернатива — блокировка сухой воды с использованием чудесного порошка — материала, разработанного для поглощения влаги в одноразовых подгузниках. Узнайте у своего поставщика кабелей, предлагают ли они его.
Классификация противопожарных кодов: Каждый кабель, установленный в помещении, должен соответствовать противопожарным нормам. Это означает, что кожух должен быть рассчитан на огнестойкость, с оценками для общего использования, стояка (вертикальный кабель питает пламя больше, чем горизонтальный) и вентиляционной камеры (для установки в помещениях с вентиляцией. Большинство внутренних кабелей используют кожух из ПВХ (поливинилхлорида) для огнестойкость. В Соединенных Штатах все жилые кабели должны иметь идентификационные и огнеопасные характеристики согласно NEC (Национальный электротехнический кодекс) параграф 770.
патч корд simplex что это
Читайте нашу статью «патч корд simplex что это» ниже и не забудьте оставить комментарий или задайте свой вопрос в поле комментирования внизу статьи. Приятного прочтения.
Оптические патч-корды: Simplex и Duplex
Оптический патч-корд, или оптический шнур является основным и необходимым компонентом в оптоволоконной сети. Существует много видов оптических патч-кордов, таких как одномодовый оптический патч-корд, многомодовый, одноволоконный (simplex) и двухволоконный (duplex) оптический патч-корд. Кабели в зависимости от вида имеют различное применение. Эта статья посвящена симплексным и дуплексным патч-кордам. Сравнив эти два вида кабеля, мы суммировали некоторые подсказки, которые помогут выбрать подходящий.
Определение: simplex и duplex
Что такое кабель simplex?
Оптический патч-корд simplex состоит из одной жилы оптического или пластикового волокна и наружной оболочки. В симплексной оптической сети возможно использование симплексных одномодовых и многомодовых патч-кордов (например, волокно 62.5/125 OM1 и 50/125 ОМ2, волокно OM3 и OM4). Одномодовый патч-корд simplex — отличный вариант для построения сети, которая требует передачи данных на дальнее расстояние в одном направлении. В виду того, что кабель simplex передает один луч света за определенный промежуток времени, его использует для дальнемагистральной передачи данных. Многомовое волокно simplex имеет больший диаметр сердцевины, что позволяет эффективнее распространяться множеству световых мод, и используется для передачи данных данных на короткие расстояния. Количество отражений светового луча зависит от диаметра. Диаметр сердцевины одномодового оптического патч-корда simplex- от 8 до 10 микрон, в то время как диаметр многомового составляет 50 или 62,5 микрон. За определенный момент времени через многомовое волокно проходит большее количество данных. Но качество сигнала при использовании многомового волокна уменьшается при увеличении расстояния, что связано с дисперсией и угасанием скорости.
Что такое кабель duplex?
Оптический патч-корд duplex состоит из 2 волокон, и можно сказать, что это два патч-корда simplex под одной оболочкой. Этот патч-корд duplex аккуратно встроен в zip-cord оболочку, и чаще всего используется для двухволоконного сообщения между устройствами, которым требуется одновременная двунаправленная передача данных (одно волокно передает данные в одном направлении, второе в противоположном). Для больших рабочих станций, оптических коммутаторов и серверов, волоконных модемов и аналогичного оборудования, как правило, требуется оптический патч-корд duplex.Волокно duplex может быть одномодовым и многомодовым. Дуплекс и полудуплекс — это два типа оптических патч-кордов, которые могут быть использованы для различных способов передачи данных.
A.Полудуплексный оптический патч-корд
Полудуплексный оптический патч-корд способен передавать сигнал в двух направлениях, но не одновременно. Некоторые сети используют полудуплексные патч-корды, но необходимо указать это требование для всех узлов в сети. Например, полудуплексное оптоволокно может быть использовано в радиотелефонах полицейских машин, чтобы только один человек мог говорить в определенный момент времени.
B.Дуплексный оптический патч-корд
В дуплексном патч-корде данные передаются в двух разных направлениях одновременно. Например, IP-телефония, когда люди на двух концах сети могут одновременно разговаривать и слышать друг друга, так как между ними два коммуникационных пути. Таким образом, использование дуплекса может увеличить эффективность коммуникации.
Оптические патч-корды simplex vs duplex
Как и упоминалось выше, оптический патч-корд simplex имеет одну плотно прилегающую оболочку. Защитная оболочка позволяет патч-корду быть вплотную присоединенным к механическому коннектору. Оптический патч-корд duplex можно рассматривать как два симплексных, оболочки которых соединены между собой. Некоторые оптический патч-корд duplex имеют зажимы на коннекторах на каждой стороне кабеля, чтобы соединять два коннектора вместе. Патч-корд simplex дешевле duplex, из-за меньшего количества исходных материалов. Кроме того, оптические патч-корды simplex используют только один пучок волокон для однонаправленной передачи, в то время как оптический патч-корд duplex используют пару волокон для передачи данных в двух направлениях. Соответственно волокно simplex требуется для передачи данных в одном направлении. Например, весы для взвешивая автомобилей на границах штатов, которые передают данные о весе на специальную станцию, или монитор уровня нефти, он передает данные о потоке нефти в центральную локацию. Используйте одномодовый или многомодовый оптический патч-корд duplex в случаях, когда требуется одновременная двунаправленная передача данных. Рабочие станции, коммутаторы или серверы, модемы и подобное оборудование требует использования дуплексных патч-кордов. Волокно duplex может быть одномодовым и многомодовым.
Как выбрать между оптическим патч-кордам simplex и duplex?
Одномодовые и многомодовые патч-корды simplex могуть быть использованы в тех случаях, когда требуется передача данных в одном направлении. Они нужны для соединения двух BiDi-модулей и сделаны из симплексного одномодового оптического патч-корда с коннекторами типа LC, чтобы подходить к BiDi SFP/SFP+ и длине волны, на которой они работают. Что касается симплексных BiDi WDM мультиплексора и демультиплексора, они используются при передаче данных по одному волокну. Таким образом, ему тоже необходим оптический патч-корд simplex, чтобы совмещать и разделять волны. В дополнение к этому оборудованию, с использованием симплексного оптоволокна связано много других компонентов, таких как simplex PLC сплиттеры (Planar Lightwave Circuit — оптические планарные сплиттеры), OADM — модули или AddDrop-модули (Optical Add Drop Multiplexer) и другое симплексное оборудование. Что касается оптических патч-кордов duplex, они обычно используются со стандартными модулями — SFP, 10G SFP+, 40G QSFP+ и 100G QSFP 28 (только кабели duplex с разъемами LC, такие как 10G-LR4 и 100G-LR4, могут быть использованы на длинных дистанциях). Когда расстояние между двумя устройствами слишком дальнее, дуплексное оптоволокно также используется для соединения и перекрестного соединения между модулями и MPO/MTP кассетами.
Правильно выбираем оптические патч-корды
У Морфеуса было всего 2 таблетки, наша задача, конечно же, сложнее.
Они должны быть оконцованы с каждой стороны одинарным (simplex) или двойным (duplex)
Обычно оптические патч-корды не армируют и не защищают от внешней среды, так как предполагается,
что они используются только внутри помещений.
Делай раз!
Выбираем типы разъемов с каждой стороны
Разные коннекторы для разных устройств и панелей! Если порты одинаковые, то берем LC-LC, SC-SC, MPO-MPO.
Если порты разные то LC-SC/LC-ST/LC-FC, и так далее.
Делай два!
Выбираем тип волокна: одномодовое или многомодовое
Обычно зип-корд (кабель для оптических патч-кордов) имеет цветовые ключи:
Делай три!
Симплекс или дуплекс?
Делай четыре!
А какая длина?
Стандарты не делают различий между оптикой и медью: длина не должна быть меньше 1 м и больше 5 метров.
Многие пренебрегают этим правилом, используя длины от 15 см до 200 м.
Делай пять!
Класс полировки коннекторов
Так как потери сигнала при полировке APC меньше, она, безусловно, лучше, чем UPC.
Но обычно полировка APC применяется только в сетях FTTx или PON и оборудовании WDM (частотное уплотнение каналов), которые действительно чувствительны к качеству сигнала.
Делай шесть!

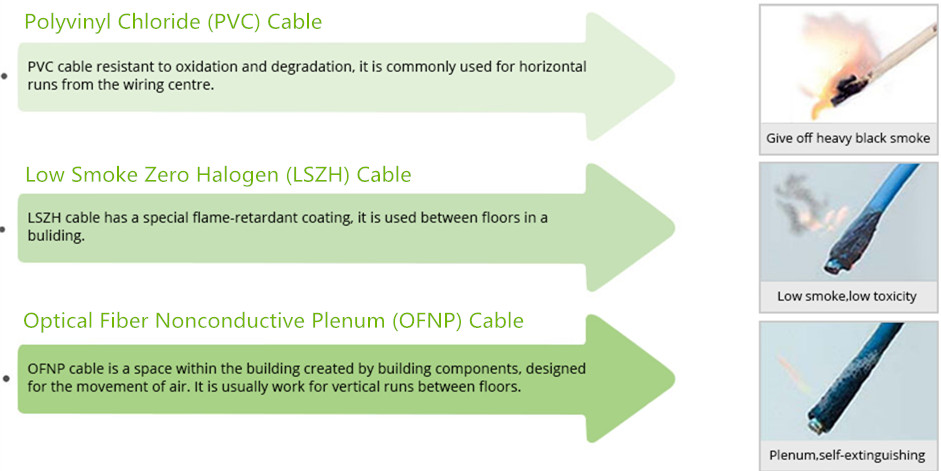

Оболочка кабеля
Обычные типа оболочки кабеля
Помимо этих типов, есть еще армированный (бронированный) кабель.
Двойная оболочка и стальная лента делают такие кабели полностью жесткими, даже при сгибании. Они выдерживают большое давление, что делает их пригодными для прокладки по полу и другим местам, где на кабель могут наступить. Такой кабель также отлично переносит порезы и абразивные воздействия, устойчив к растяжениям.
Оптические патч-корды – что это такое и зачем нужно?
Тема оптоволоконных сетей была затронута нами еще в прошлом материале про SFP модули. И сегодня мы не будем отходить далеко и поговорим еще про один дополнительный, но крайне важный компонент – что такое оптические патч-корды, зачем они используются, и какие виды их существуют.
Что это?
Оптический патч-корд (он же патчкорд, монтажный шнур) – это кусок оптоволоконного кабеля, оконцованный с обеих сторон оптическими разъемами. Обычно он имеет небольшую длину, так как является основным средством для коммутации (объединения в одну сеть) оборудования в пределах одной стойки, шкафа или помещения.
Тип коннектора подбирается исходя из разъемов на установленном оборудовании – FC, SC, LC, ST, MPO или других.
Плюсы
В настоящий момент оптические кабели пришли на смену более привычным медным, так называемой витой паре, поскольку обеспечивают:
Наиболее популярны они в коммерческом использовании, например, в дата-центрах, при подключении офисных зданий и в других случаях, когда для работы требуется высокая скорость и стабильность соединения.
Минусы
Главный недостаток оптических патч-кордов – сложность изготовления. Обжать «обычный» патчкорд можно даже в домашних условиях, использовав кусок витой пары, пару коннекторов RJ-45 и обжимку или даже отвертку. Точно так же можно переобжать один из концов, если кабель или отдельные жилы были повреждены. В случае же с оптоволокном этого сделать не получиться – для сращивания волокон оптоволокна и установки разъемов необходимо специальное дорогостоящее оборудование – сварочный аппарат.
Определившись с тем, что такое оптический патч-корд, для справки поговорим про его разновидности. Тем более что их сейчас достаточно большое количество.
Во-первых, кабели могут быть:
Во-вторых, они различаются по типу используемого волокна:
В-третьих, по виду коннекторов:
Также существуют пигтейлы – монтажные шнуры на базе оптоволокна с разъемом на одном конце. Однако они выделяются в отдельную группу, и о них подробно мы уже рассказывали ранее. К слову, в этом же материале вы можете более подробно узнать о разнице между коннекторами и типами их полировки.
Как выбрать правильный оптический патчкорд — 4 главных критерия
17 октября 2019 11:16
Патч-корд — соединительный элемент для оптического оборудования. Он представляет собой оптоволоконный кабель с оптическими коннекторами с обоих концов. От качества и свойств самого провода, а также разъемов зависит стабильность сигнала.
В статье рассказываем о 4 ключевых критериях, которые помогут выбрать подходящий шнур оптический. Два из них касаются провода, два — коннекторов.
1. Тип оптоволокна
По этому параметру оптоволоконные патчкорды делят на два вида:
2. Количество волокон
Тут все просто: оптические патч-корды могут иметь одно или два волокна в кабеле. Одноволоконные модели обозначают в характеристиках как “simplex”, а модели с парой волокон — “duplex”.
Модели “дуплекс” пригодятся для связи между девайсами, которые нуждаются в одновременной передаче данных в двух направлениях. Они нужны для больших рабочих станций. В остальных случаях пригодятся “симплекс”.
Оптический шнур SC-SC simplex SM 0.5м (патчкорд соединительный) — отрезок кабеля одномодового SM 9/125 G.652, оконцованный с двух сторон оптическими разъемами SC, и предназначенный для коммутации активного оптического оборудования, оптических кроссов и внутрикроссовых соединений.
Оптический шнур LC-LC simplex SM 1м (патчкорд соединительный) — отрезок кабеля одномодового SM 9/125 G.652, оконцованный с двух сторон оптическими разъемами LC, и предназначенный для коммутации активного оптического оборудования, оптических кроссов и внутрикроссовых соединений.
Оптический шнур FC-FC simplex SM 0,5м (патчкорд соединительный) — отрезок кабеля одномодового SM 9/125 G.652, оконцованный с двух сторон оптическими разъемами FC, и предназначенный для коммутации активного оптического оборудования, оптических кроссов и внутрикроссовых соединений.
3. Тип коннекторов
Коннекторы патчкорда должны совпадать с типом разъемов, которыми оснащено оптическое оборудование.
Чаще всего патч корды оснащают такими типами соединительных элементов:
Концы патч-корда могут оснащаться любыми из вышеперечисленных коннекторов, поэтому им следует уделить особое внимание при выборе. Как правило, наиболее популярный вариант — кабель с SC по обеим сторонам, а также сочетания типа FC LC, SC LC и т. д.
Оптический шнур SC-SC simplex SM 0,5м (патчкорд соединительный) — отрезок кабеля одномодового SM 9/125 G.652, оконцованный с двух сторон оптическими разъемами SC, и предназначенный для коммутации активного оптического оборудования, оптических кроссов и внутрикроссовых соединений.
Duplex тип оптического волокна
Один из заключительных этапов монтажа ВОЛС — это разводка и подключение входящего оптоволоконного кабеля непосредственно в точке назначения: в серверной, дата-центре и т.д. Для этого кабель заводится в оптический кросс и волокна подсоединяются к разъемам. На этом этапе используется такая группа, как оптические компоненты — это патчкорды, пигтейлы, адаптеры (розетки) и всякого рода зажимы. Их также объединяют под названием пассивное оптоволоконное оборудование.
Пигтейл — это кусок оптического кабеля, оконцованный коннектором только с одной стороны.
Патчкорд имеет коннекторы на обоих концах, типы разъемов при этом могут отличаться (переходной патчкорд) или быть одинаковыми (соединительный).
Оптический адаптер — это, собственно, розетка, в которую подключается пигтейл или патч-корд.
Что важно учитывать?
Может показаться, что на стадии подключения коннектора в оптический адаптер нет ничего сложного. Как воткнуть вилку в розетку. Однако, нет.
Давайте посмотрим хотя бы с точки зрения технологии. Что представляет собой комплект — патчкорд/пигтейл + адаптер? Это стыковка двух оптических волокон, толщина которых примерно равна толщине человеческого волоса. При этом сдвиг соединения даже на 1 микрон вызывает потерю мощности.
То есть кроссовое соединение должно обеспечить:
В частности, именно поэтому создано столько типов оптических коннекторов. Каждый производитель стремился создать идеальный разъем именно под свое оборудование.
Но это еще не все сложности
Для обеспечения точного соединения наконечники оптических коннекторов не должны иметь трещин (если трещина пересекает оптоволокно, такой коннектор заменяется), не должны быть пыльными и грязными. Даже если вы просто прикоснулись к нему пальцем — след нужно тщательно вытереть спиртовой салфеткой. Каждая пылинка, загрязнение и т.д. — это ослабление, затухание сигнала, обратные отражения.
Поэтому оптические коннекторы регулярно протираются спиртом, а розетки — продуваются сжатым воздухом или очищаются специальными палочками.
На рисунке справа — наконечник коннектора после прикосновения пальца и после очистки.
Механическая прочность соединений обеспечивается в каждом типе разъемов по-разному, но в основном это:
Виды оптических патчкордов, пигтейлов, адаптеров
Классификация оптических пигтейлов, патчкордов и адаптеров в целом одинакова и основана на следующих параметрах:
В результате различных комбинаций всех этих типов получается огромное множество модификаций коннекторов и адаптеров. На этой картинке далеко не все:
Что означают все эти буквы?
Возьмем типичную маркировку оптического патчкорда. К примеру, SC/UPC-LC/UPC MultiMode Duplex.
Типы полировки (шлифовки) оптоволоконных разъемов
Шлифовка или полировка оптоволоконных разъемов призвана обеспечить идеально плотное соприкосновение сердечников оптоволокна. Между их поверхностями не должно быть воздуха, так как это ухудшает качество сигнала.
На данный момент используются такие типы полировки, как PC, SPC, UPC и APC.
PC — прародитель всех остальных видов полировки. Разъем, обработанный методом PC (в том числе вручную), представляет собой скругленный наконечник.
Обратите внимание, на рисунке видно, что соединение коннекторов с плоским торцом чревато возникновением воздушной прослойки. В то время как скругленные торцы соединяются более плотно.
Может применяться в сетях небольшой дальности, предполагающих небольшую скорость передачи данных.
SPC — улучшенный вариант PC, но шлифовка производится только машинным способом.
UPC — почти плоский (но не свосем) разъем, который производится с применением высокоточной обработки поверхности. Дает отличные показатели отражательной способности (по сравнению с PC и SPC), поэтому активно применяется в высокоскоростных оптических сетях.
Коннекторы с этим типом разъема чаще всего — синие.
APC — разъем, обработанный по совсем другому принципу: концы скошены под углом 8 градусов. Такая полировка поверхности дает самые лучшие результаты. Обратные отражения сигнала практически сразу покидают покидают оптоволокно, и благодаря этому снижаются потери.
Разъемы с полировкой APC применяются в сетях с высокоми требованиями к качеству сигнала: передача голосовых, видеоданных. Как пример — кабельное телевидение.
Коннекторы с этим типом разъема — зеленого цвета.
Внимание!
Коннекторы с шлифовкой APC не подходят к разъемам с другой полировкой ( PC, SPC, UPC) и вызывают взаимное повреждение.
Полировки PC, SPC, UPC взаимно совместимы.
Сравнение формы наконечника и пути отраженного сигнала в разъемах с полировкой UPC и APC:
Зависимость потерь на линии от типа полировки оптического коннектора изложена в таблице:
Как видим, полировка UPC (скругленные торцы) и APC (скошенные торцы) — эффективнее всего. Поэтому патчкорды и пигтейлы с этим типом шлифовки чаще всего применяются.
Типы оптических разъемов
На практике наши монтажники оптоволоконных сетей в подавляющем большинстве случаев работают с типами FC, LC, SC. На более редких видах коннекторов мы пока останавливаться не будем.
Старый, зарекомендовавший себя стандарт. Отличное качество соединения, особенно FC/UPC, FC/APC.
Однако плохо подходит для плотного расположения разъемов — необходимо пространство для вкручивания/выкручивания.
Более дешевый и удобный, но менее надежный аналог FC. Легко соединяется (защелка), разъемы могут располагаться плотно.
Однако пластиковая оболочка может сломаться, да и на затухание сигнала и обратные отражения влияют даже прикосновения к коннектору.
В общем, используется наиболее часто, но не рекомендован на важных магистралях.
Уменьшенный аналог SC. За счет малого размера применяется для кроссовых соединений в офисах, серверных и т.п. — внутри помещений, там где требуется высокая плотность расположения разъемов.
Автор разработки этого типа коннектора — ведущий производитель телекоммуникационного оборудования, Lucent Technologies (США) — изначально прогнозировал своему детищу судьбу лидера рынка. В принципе, так оно и есть. Особенно учитывая то, что этот тип разъема относится к соединениям с повышенной плотностью монтажа.
Продвигайте свою статью, чтобы ее увидели тысячи читателей Конта.
Сделать ее заметнее в лентах пользователей или получить ПРОМО-позицию, чтобы вашу статью прочитали тысячи человек.
Статистика по промо-позициям отражена в платежах.
Поделитесь вашей статьей с друзьями через социальные сети.
Ой, простите, но у вас недостаточно континентальных рублей для продвижения записи.
Получите континентальные рубли,
пригласив своих друзей на Конт.
Оптический кабель, или оптический шнур, основной и необходимый компонент в оптоволоконной сети. Существует много видов оптических кабелей, таких как одномодовый оптический кабель, многомодовый, одноволоконный (simplex) и двухволоконный (duplex) оптический кабель. Кабели в зависимости от вида имеют различное применение. Эта статья посвящена симплексным и дуплексным патч-кордам. Сравнив эти два вида кабеля, мы суммировали некоторые подсказки, которые помогут выбрать подходящий.
Определение: simplex и duplex
Что такое кабель simplex?
Оптический кабель simplex состоит из одной жилы оптического или пластикового волокна и наружной оболочки. В симплексной оптической сети возможно использование симплексных одномодовых и многомодовых кабелей (например, волокно 62.5/125 OM1 и 50/125 ОМ2, волокно OM3 и OM4). Одномодовый кабель simplex — отличный вариант для построения сети, которая требует передачи данных на дальнее расстояние в одном направлении. В виду того, что кабель simplex передает один луч света за определенный промежуток времени, его использует для дальнемагистральной передачи данных. Мультимодовое волокно simplex имеет больший диаметр сердцевины, что позволяет эффективнее распространяться множеству световых мод, и используется для передачи данных данных на короткие расстояния. Количество отражений светового луча зависит от диаметра. Диаметр сердцевины одномодового оптического кабеля simplex- от 8 до 10 микрон, в то время как диаметр мультимодового составляет 50 или 62,5 микрон. За определенный момент времени через мультимодовое волокно проходит большее количество данных. Но качество сигнала при использовании мультимодового волокна уменьшается при увеличении расстояния, что связано с дисперсией и угасанием скорости.
Что такое кабель duplex?
Оптический кабель duplex состоит из 2 волокон, и можно сказать, что это два кабеля simplex под одной оболочкой. Этот кабель duplex аккуратно встроен в zip-cord оболочку, и чаще всего используется для двухволоконного сообщения между устройствами, которым требуется одновременная двунаправленная передача данных (одно волокно передает данные в одном направлении, второе в противоположном). Для больших рабочих станций, оптоволоконных коммутаторов и серверов, волоконных модемов и аналогичного оборудования, как правило, требуется Оптический кабель duplex. Дуплексное волокно может быть одномодовым и многомодовым. Дуплекс и полудуплекс — это два типа оптоволоконных кабелей, которые могут быть использованы для различных способов передачи данных.
A.Полудуплексный оптический кабель
Полудуплексный оптический кабель способен передавать сигнал в двух направлениях, но не одновременно. Некоторые сети используют полудуплексные кабели, но необходимо указать это требование для всех узлов в сети. Например, полудуплексное оптоволокно может быть использовано в радиотелефонах полицейских машин, чтобы только один человек мог говорить в определенный момент времени.
B.Дуплексный оптический кабель
В дуплексном кабеле данные передаются в двух разных направлениях одновременно. Например, IP-телефония, когда люди на двух концах сети могут одновременно разговаривать и слышать друг друга, так как между ними два коммуникационных пути. Таким образом, использование дуплекса может увеличить эффективность коммуникации.
Симплексные vs Дуплексные оптические кабели
Как и упоминалось выше, оптический кабель simplex имеет одну плотно прилегающую оболочку. Защитная оболочка позволяет кабелю быть вплотную присоединенным к механическому коннектору. Оптический патч-корд duplex можно рассматривать как два симплексных, оболочки которых соединены между собой. Некоторые оптический патч-корд duplex имеют зажимы на коннекторах на каждой стороне кабеля, чтобы соединять два коннектора вместе. Симплексные кабели дешевле дуплексных из-за меньшего количества исходных материалов. Кроме того, оптические кабели simplex используют только один пучок волокон для однонаправленной передачи, в то время как оптический патч-корд duplex используют пару волокон для передачи данных в двух направлениях. Соответственно симплексное волокно требуется для передачи данных в одном направлении. Например, весы для взвешивая автомобилей на границах штатов, которые передают данные о весе на специальную станцию, или монитор уровня нефти, он передает данные о потоке нефти в центральную локацию. Используйте одномодовый или многомодовый оптический кабель duplex в случаях, когда требуется одновременная двунаправленная передача данных. Рабочие станции, коммутаторы или серверы, модемы и подобное оборудование требует использования дуплексных кабелей. Дуплексное волокно может быть одномодовым и многомодовым.
Как выбрать между симплексным и дуплексным оптическим кабелем?

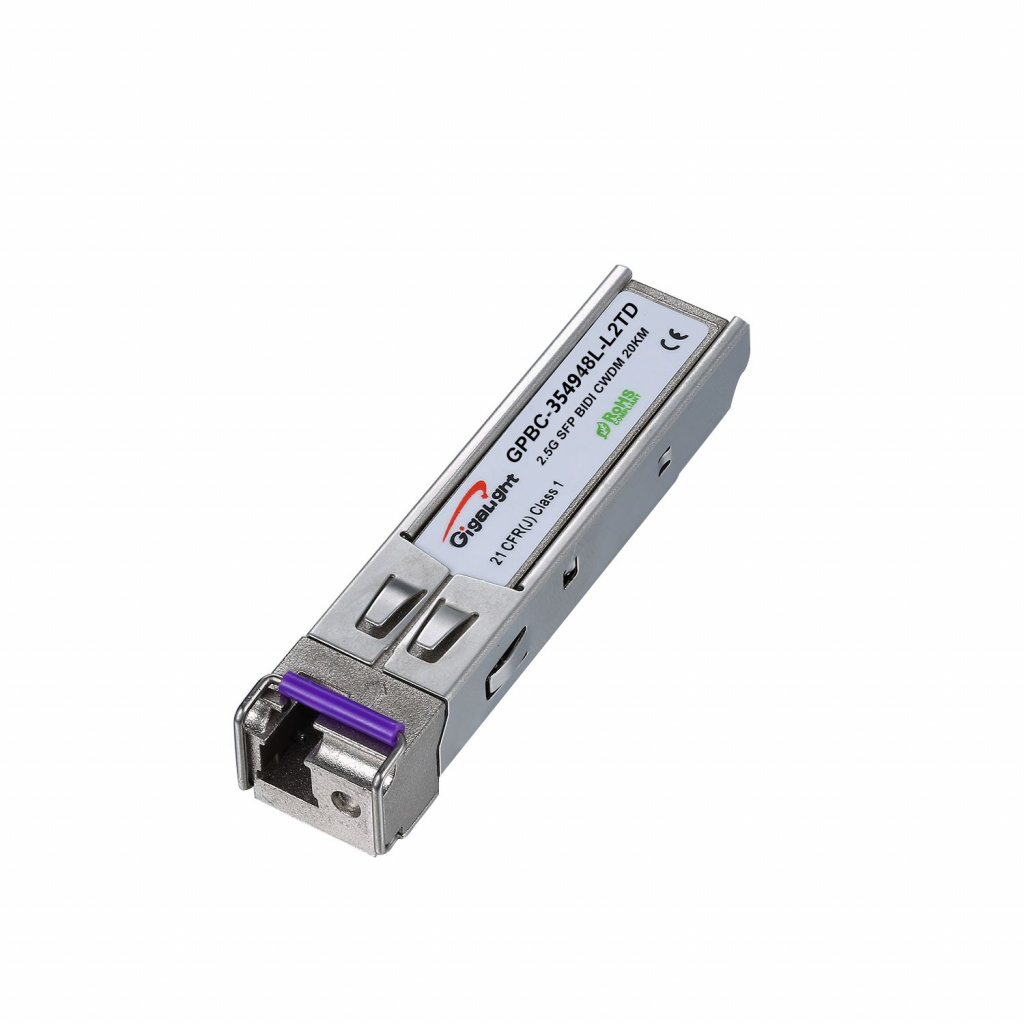

Одномодовые и многомодовые кабели simplex могуть быть использованы в тех случаях, когда требуется передача данных в одном направлении. Они нужны для соединения двух BiDi-модулей и сделаны из симплексного одномодового оптического кабеля с коннекторами типа LC, чтобы подходить к BiDi SFP/SFP+ и длине волны, на которой они работают. Что касается симплексных BiDi WDM мультиплексора и демультиплексора, они используются при передаче данных по одному волокну. Таким образом, ему тоже необходим оптический кабель simplex, чтобы совмещать и разделять волны. В дополнение к этому оборудованию, с использованием симплексного оптоволокна связано много других компонентов, таких как simplex PLC сплиттеры (Planar Lightwave Circuit — оптические планарные сплиттеры), OADM — модули или AddDrop-модули (Optical Add Drop Multiplexer) и другое симплексное оборудование. Что касается оптических кабелей duplex, они обычно используются со стандартными модулями — SFP, 10G SFP+, 40G QSFP+ и 100G QSFP 28 (только кабели duplex с разъемами LC, такие как 10G-LR4 и 100G-LR4, могут быть использованы на длинных дистанциях). Когда расстояние между двумя устройствами слишком дальнее, дуплексное оптоволокно также используется для соединения и перекрестного соединения между модулями и MPO/MTP кассетами.
Источник: Оптические Кабели: Simplex и Duplex
Дом Сообщества
Ethernet Кабельная Система
Дом Сообщества
Оптические патч-корды: Simplex и Duplex
Опубликовано 5 декабрь 2018 г. От FS.COM
Оптические патч-корды: Simplex и Duplex
Оптический патч-корд, или оптический шнур, основной и необходимый компонент в оптоволоконной сети. Существует много видов оптических патч-кордов, таких как одномодовый оптический патч-корд, многомодовый, одноволоконный (simplex) и двухволоконный (duplex) оптический патч-корд. Кабели в зависимости от вида имеют различное применение. Эта статья посвящена симплексным и дуплексным патч-кордам. Сравнив эти два вида кабеля, мы суммировали некоторые подсказки, которые помогут выбрать подходящий.
Определение: simplex и duplex
Что такое кабель simplex?
Оптический патч-корд simplex состоит из одной жилы оптического или пластикового волокна и наружной оболочки. В симплексной оптической сети возможно использование симплексных одномодовых и многомодовых патч-кордов (например, волокно 62.5/125 OM1 и 50/125 ОМ2, волокно OM3 и OM4). Одномодовый патч-корд simplex — отличный вариант для построения сети, которая требует передачи данных на дальнее расстояние в одном направлении. В виду того, что кабель simplex передает один луч света за определенный промежуток времени, его использует для дальнемагистральной передачи данных. Многомовое волокно simplex имеет больший диаметр сердцевины, что позволяет эффективнее распространяться множеству световых мод, и используется для передачи данных данных на короткие расстояния. Количество отражений светового луча зависит от диаметра. Диаметр сердцевины одномодового оптического патч-корда simplex- от 8 до 10 микрон, в то время как диаметр многомового составляет 50 или 62,5 микрон. За определенный момент времени через многомовое волокно проходит большее количество данных. Но качество сигнала при использовании многомового волокна уменьшается при увеличении расстояния, что связано с дисперсией и угасанием скорости.
Что такое кабель duplex?

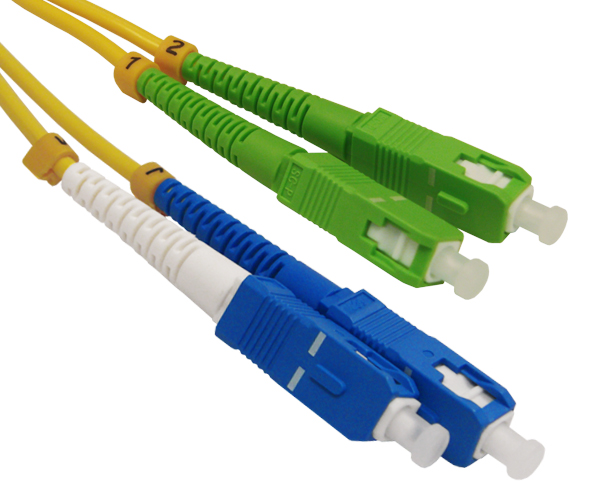

Оптический патч-корд duplex состоит из 2 волокон, и можно сказать, что это два патч-корда simplex под одной оболочкой. Этот патч-корд duplex аккуратно встроен в zip-cord оболочку, и чаще всего используется для двухволоконного сообщения между устройствами, которым требуется одновременная двунаправленная передача данных (одно волокно передает данные в одном направлении, второе в противоположном). Для больших рабочих станций, оптических коммутаторов и серверов, волоконных модемов и аналогичного оборудования, как правило, требуется оптический патч-корд duplex.Волокно duplex может быть одномодовым и многомодовым. Дуплекс и полудуплекс — это два типа оптических патч-кордов, которые могут быть использованы для различных способов передачи данных.
A.Полудуплексный оптический патч-корд
Полудуплексный оптический патч-корд способен передавать сигнал в двух направлениях, но не одновременно. Некоторые сети используют полудуплексные патч-корды, но необходимо указать это требование для всех узлов в сети. Например, полудуплексное оптоволокно может быть использовано в радиотелефонах полицейских машин, чтобы только один человек мог говорить в определенный момент времени.
B.Дуплексный оптический патч-корд
В дуплексном патч-корде данные передаются в двух разных направлениях одновременно. Например, IP-телефония, когда люди на двух концах сети могут одновременно разговаривать и слышать друг друга, так как между ними два коммуникационных пути. Таким образом, использование дуплекса может увеличить эффективность коммуникации.
Оптические патч-корды simplex vs duplex
Как и упоминалось выше, оптический патч-корд simplex имеет одну плотно прилегающую оболочку. Защитная оболочка позволяет патч-корду быть вплотную присоединенным к механическому коннектору. Оптический патч-корд duplex можно рассматривать как два симплексных, оболочки которых соединены между собой. Некоторые оптический патч-корд duplex имеют зажимы на коннекторах на каждой стороне кабеля, чтобы соединять два коннектора вместе. Патч-корд simplex дешевле duplex, из-за меньшего количества исходных материалов. Кроме того, оптические патч-корды simplex используют только один пучок волокон для однонаправленной передачи, в то время как оптический патч-корд duplex используют пару волокон для передачи данных в двух направлениях. Соответственно волокно simplex требуется для передачи данных в одном направлении. Например, весы для взвешивая автомобилей на границах штатов, которые передают данные о весе на специальную станцию, или монитор уровня нефти, он передает данные о потоке нефти в центральную локацию. Используйте одномодовый или многомодовый оптический патч-корд duplex в случаях, когда требуется одновременная двунаправленная передача данных. Рабочие станции, коммутаторы или серверы, модемы и подобное оборудование требует использования дуплексных патч-кордов. Волокно duplex может быть одномодовым и многомодовым.
Как выбрать между оптическим патч-кордам simplex и duplex?
Одномодовые и многомодовые патч-корды simplex могуть быть использованы в тех случаях, когда требуется передача данных в одном направлении. Они нужны для соединения двух BiDi-модулей и сделаны из симплексного одномодового оптического патч-корда с коннекторами типа LC, чтобы подходить к BiDi SFP/SFP+ и длине волны, на которой они работают. Что касается симплексных BiDi WDM мультиплексора и демультиплексора, они используются при передаче данных по одному волокну. Таким образом, ему тоже необходим оптический патч-корд simplex, чтобы совмещать и разделять волны. В дополнение к этому оборудованию, с использованием симплексного оптоволокна связано много других компонентов, таких как simplex PLC сплиттеры (Planar Lightwave Circuit — оптические планарные сплиттеры), OADM — модули или AddDrop-модули (Optical Add Drop Multiplexer) и другое симплексное оборудование. Что касается оптических патч-кордов duplex, они обычно используются со стандартными модулями — SFP, 10G SFP+, 40G QSFP+ и 100G QSFP 28 (только кабели duplex с разъемами LC, такие как 10G-LR4 и 100G-LR4, могут быть использованы на длинных дистанциях). Когда расстояние между двумя устройствами слишком дальнее, дуплексное оптоволокно также используется для соединения и перекрестного соединения между модулями и MPO/MTP кассетами.
