Как подключить дрель напрямую без кнопки схема подключения

Можно ли подключить дрель напрямую без кнопки, как?

Не ясно о какой дрели идёт речь, дрели бывают разные (миксеры, перфораторные, с ударом, шуруповёрты-дрели и так далее), кнопки дрели выполняют множество функций, от простейшей включить выключить, до плавного пуска и реверса.

В многофункциональных кнопках разобраться сложней, там не два, три провода подходят и выходят из кнопки, их может быть и четыре, и даже больше.

Простейший способ подключения без кнопки, в простой дрели (я так подключал свою "Альбину" это старая Советская дрель) с мало-функциональной кнопкой, выглядит так:

На входе и на выходе провода одного цвета, скручиваем их между собой (естественно дрель отключаем от розетки), после скручивания, тщательно изолируем. Другими словами, когда зачистите провода на самом проводе, то тут же определитесь с цветом выходящих после кнопки проводов.

До кнопки добраться не проблема, на корпусе дрели находятся шурупы, обычно в потае, вот их откручиваем, затем раздвигаем две половинки дрели, кнопку прекрасно видно, к ней есть доступ.

Сама кнопка так же крепится шурупами к корпусу дрели, шурупов два, под ними перемычка, всё это откручиваем.

Как проверить дрель впрямую без кнопки

Если неисправности электрики выявить трудно, то с механическими поломками справиться намного проще, и дешевле. Выявить механические дефекты можно даже без необходимости разборки инструмента. Если дрель трещит или не вращается патрон, но при этом слышен характерный звук работы двигателя, значит поломка в редукторе. Когда в дрели не держится насадка, значит неисправность в зажимных кулачках. Еще из строя могут выйти подшипники, которые не подлежат ремонту, и требуют комплексной замены.

Рассмотрим каждый вид неисправности, и особенности их выявления с последующим устранением.

1. Из строя вышли подшипники. Обычно подшипники служат достаточно долго, и главной причиной их быстрого выхода из строя является отсутствие смазки или ее выработка. Различают два вида поломок в подшипниках — полное разрушение шариков или износ. При полном разрушении деталь подлежит замене. При замене подшипников трудностей не возникает, поэтому обязательно проверьте их исправность
2. Заклинивание редукторного узла — здесь поломки связаны со слизыванием ведомой или ведущей шестерней. Еще в процессе работы может быть отколот зуб, что в итоге приведет не только к снижению производительности, но и возникновению полного заклинивания передаточного механизма. При неисправности редуктора требуется произвести замену шестерней. Следует учитывать, что на бытовых инструментах редуктор может быть представлен из пластиковых шестерней. Их надо менять на аналогичные, иначе установка металлических шестерней приведет к ускоренному износу двигателя

Ремонт ударного механизма дрели — в отличие от перфоратора, на дрели этот механизм имеет примитивную конструкцию. Состоит конструкция из двух частей, напоминающих фрикционную муфту. Удары создаются за счет перемещения шестерни с зазубринами. Зазубрины на вращающейся шестерни входят в зацепление с аналогичной конструкции зубьями на корпусе, и как-бы перескакивая, создаются щелчки — они же удары. Неисправности ударного механизма дрели бывают следующими — слизывание зазубрин, что в итоге приводит снижению производительности. Чаще зазубрины слизываются на подвижной шестерне, которую и необходимо заменить. Еще поломка может быть, когда не отключается ударный режим ограничителя. Причина в износе металлического шарика, который при перемещении переключателя уходит в торец вала, тем самым ограничивая возможность соприкосновения зазубрин шестерни с выступами на корпусе. Чтобы устранить неисправность, следует заменить шарик в конструкции ударного механизма

Подшипники и патрон относятся к мелким механическим неисправностям, а выход из строя требует соответствующего подхода. Даже если диагностика показала, что редуктор не нуждается в ремонте и замене деталей, то его необходимо демонтировать, промыть в бензине и внести новую смазку. Такие манипуляции необходимо выполнять регулярно в зависимости от частоты применения электроинструмента. Подробное описание как ремонтировать ударный механизм дрели, описан в видео отчете.

Кнопка Включения Дрели С Регулятором Оборотов

Подключение кнопки дрели

Многих пользователей электродрелей может когда начать интересовать вопрос, как осуществляется подключение кнопки дрели к проводке инструмента. Появляется такой вопрос обычно при наличии неисправностей в старой кнопке, по причине чего требуется подключить новую. Здесь я расскажу, как ее следует подключать — что куда втыкается.

Я не буду здесь описывать, как разобрать корпус электродрели, чтобы добраться до внутренностей, так как предполагаю, что раз уж вы задались вопросом замены, то разборка корпуса для вас лично будет легко. Я думаю, что тот, кто не знает как разобрать корпус, даже не станет задумываться о самостоятельной замене чего-либо в инструменте.

Что нужно, первым делом следует приобрести. Подобна нефти должна совпадать с прежней по размерам не мощностным характеристикам, поэтому, идя за покупкой, захватите ее самостоятельно для образца не запишите точную модель вашего инструмента.

Как отсоединить старую кнопку?

Для ее отсоединения понадобится тонкая шлицевая (прямая) отвертка не булавка. Отверткой откручиваем имеющиеся болты, которые зажимают кабеля, идущие от сетевой вилки.

READ Насадка На Дрель Для Браширования

Остальные провода закреплены пружинным зажимом. Для их отсоединения нужно в углубление, где находится клемма, продеть острие булавки. Благодаря такому действию происходит расжатие клеммы не провод вынимается вместе с булавкой.

При отсоединении советую вам оставить на рабочем месте провода, идущие от конденсатора, чтобы не забыть, к каким контактам он крепится. Поскольку он кроме как к клеммам кнопки не просто никуда не прикреплен, их можно извлечь вместе не в таком виде нести в магазин, чтобы купить новый экземпляр. После покупки в начале воткните конденсатор на новое место, после этого про это есть вариант не думать.

Схема подключения кнопки дрели с регулятором оборотов и реверсом

Дам несколько уточнений.

• На рисунке самый распространенный тип рассматриваемой запчасти. Крепление электропроводов от сетевой вилки осуществляется к клеммам, которые имеют болтовое крепление. Остальные втыкаются в самозажимные контакты. Если ваша кнопка не такая, то лучше по старому экземпляру сделать пометки, что куда крепится. Также на самом корпусе может быть нарисована схема, по которой тоже можно сориентироваться.
• Если вы подключили конденсатор так, как было написано выше, то после подсоединения проводов от вилки у вас на нижней части корпуса останутся только два контакта, куда нужно воткнуть два кабеля от статора. Обычно они имеют такое же положение на статоре, как на рисунке. Их длина должна быть больше, чем у двух других, чтобы они могли дотянуться до своих зажимов. При этом нет разницы, какой провод в какой из двух контактов втыкать.
• К зажимам реверса подключаются оставшиеся два электропровода от статора, а также кабели от щеток. При этом соединение осуществляется по диагонали: провода от статора втыкаются по разные стороны в диагонально расположенные контакты; и от щеток также. При этом от того, куда конкретно будут воткнуты провода, зависит только то, в будет вращаться патрон при определенном положении курка реверса. Главное подсоединять диагонально.

READ Глохнет На Холостых Оборотах Stihl 180

Такова схема подключения. Надеюсь, что у вас получится все правильно подключить и дрель будет работать как надо.

Виды неисправностей электрической и механической частей дрели

Наиболее распространенными проблемами с электрической составляющей являются случаи, когда дрель искрит на щетках вследствие их значительного стачивания или износа. Прибор с сильно износившимися щетками не включится вообще. Признак проблем с двигателем – отсутствие знаков его включения (звук, вибрация и прочее). У дрели с регулировкой оборотов могут перестать функционировать реверс и управление скоростью.

Механические неисправности – поломка подшипника или редукторного механизма, выход вала из строя. Проявляются они гудением, периодическими остановками прибора, замедленным вращением. Иногда возникают проблемы с патроном: трудности при отсоединении сверла, выкручивания патрончика относительно вала.

thoughts on “ Дрель DWT SBM-500 VS Замена кнопки включения ”

Кнопка эта на симисторе построена, поэтому прибором ее просто так не проверить, как вы показываете, в моем случае с такой дрелью при нажатии не звенит, но дрель работает, т.е. работает без нажатия на кнопку, при включении в розетку

Спасибо. реально всё доступно объяснили. Починил дрель. К стати что можете сказать про эти дрели? Надёжные?

Здравствуйте, как подключить напрямую, без кнопки? Спасибо.

Все понятно. конечно !!Афтору.респект !! Но –очень плохое освещение.это надо учесть !И булавка вообще не вариант –застревает на месте контакта !!Нужна плоская мини отвертка !!

Спасибо за видео. Реверс перегорел, внутри все в кашу. Хотел уж наобум замыкать… А тут оказывается по диагонали. Выкинул реверс. замкнул напрямую. Работает на ура.

У меня кнопка перестала работать, разобрал её и увидел кроме платы регулировки оборотов есть 2 подвижных контакта один включает питание через регулятор напряжения а второй соединяет питание на прямую подавая 220 вольт на двигатель дрели,так вот на плате отвалился тиристор (или симистор) припаял его – заработало. через год опять поломка, перестала работать дрель на малых оборотах, опять разобрал кнопку – на этот раз отломался или сточился один из двух подвижных контактов ( они играют роль переменного сопротивления регулировки оборотов и двигаются вместе с нажатием на курок выключателя, из за этого дрель включалась только на больших оборотах вторым подвижным контактом) и его уже не сделать. И решил я сделать компактный регулятор мощности с выносным потенциометром всё сложено в розетку на удлинителе и работает на УРА регулируем как диммер на 500 wt/ A дрель идёт сразу на полную мощность если в 220 на прямую включить.

Скажите, дрель Interskol ДУ-13/750ЭР, в кнопке один контакт от сетевого шнура зажат болтом, второй говорят нужно отжать, с помощью шила / иголки, пытаюсь это сделать иголкой, но толи нужно что-то толще, толи там нужно знать, куда вставлять эту иголку, потому что-то мне удалось лишь на пару миллиметров вытащить провод, и то, очень туго… Не подскажите, как это сделать правильно?

Как подключить кнопку дрели самостоятельно?

Хотя этот процесс довольно сложный, вы можете выполнять всю работу самостоятельно, следуя некоторым важным правилам. Например, помните, что открытие крышки может привести к тому, что все детали и незакрепленные детали просто выпадут из корпуса. Конечно, этого следует избегать, потому что тогда будет довольно сложно собрать устройство. Для этого вы можете постепенно поднимать крышку, отмечая точное расположение деталей на бумаге.

Кнопка восстанавливается следующим образом:

Сначала выберите защелки для кожуха, а затем осторожно затяните его;
Все ржавые и потемневшие клеммы очищены от сажи, для чего можно использовать спирт или наждачную бумагу;
Мы повторно собираем инструмент, следим за тем, чтобы все части устройства были на месте, и проверяем производительность сверла. Если ничего не изменилось, мы меняем деталь;
Мы заполняем регулятор скорости соединением, и поэтому, когда деталь выходит из строя, мы просто заменяем его;
Частые поломки

Истирание рабочего слоя под реостатом. Его лучше не ремонтировать, просто тратить время, лучше купить новый и заменить его.

READ Замена Кнопки Дрели Интерскол

Многие задаются вопросом, где взять такую ​​схему? Прежде всего, он должен купить его с помощью инструмента, но если схема не существует или вы ее потеряли, вам придется искать в Интернете. Ведь только с его помощью вы сможете исправить без ошибок. Кстати, кнопка управления скоростью и кнопка реверса расположены в разных местах, поэтому их придется проверять отдельно.

Плюсы и минусы работы без кнопки

Во время использования электродрели без кнопки включения, минусов гораздо больше чем плюсов. Единственным плюсом от такой схемы подключения электроинструмента является то, что отпадает необходимость менять, ремонтировать выключатель. Однако в случае прямого подключения дрели к сети возникает множество проблем. Например, страдает функциональность устройства.

Без выключателя невозможно отрегулировать частоту оборотов либо включить режим реверса. Кроме того, при таком подключении будет недоступна функция плавного пуска, которой оснащается большинство современных моделей электродрелей высокой мощности. Также перед каждым использованием дрели необходимо постоянно шнур питания включать в розетку, и после завершения работ выключать, что не совсем удобно.

При прямом подключении, без возможности самостоятельной регулировки частоты оборотов, двигатель устройства сразу начнет работать на полной мощности. Кроме того, контактные группы выключателя, при включении электроинструмента брали на себя часть нагрузки. В случае его отсутствия, повышенной нагрузке будет подвергаться как обмотка электродвигателя, так и щетки. В результате этого двигатель электроинструмента будет сильно изнашиваться и быстро выйдет из строя.

Необходимые инструменты и материалы

Следует учитывать, что измерения следует проводиться мегомметром, у которого измерительное напряжение не меньше вольт. Эти узлы выполнены в виде отдельных модулей, и меняются целиком.
При этом подсчет мощности — достаточно простое занятие. Вопрос от читателя Мне на почту обратился читатель Александр, с такой просьбой: Добрый вечер. Определить необходимость замены щеток можно по повышенному искрообразованию, которое просматривается в вентиляционных прорезях корпуса.
Они представляют собой часть цепи, с помощью которой ток попадает на двигатель инструмента. Если дрель начинает работать с временными перебоями или кнопка требует более сильного нажатия, чем ранее, то это первые симптомы некорректной работы этой детали.
Всё своими руками! Последних там содержится в количестве двух, а их расположение — друг напротив друга. Ремонт дрели своими руками При наличии определенных навыков, осуществить ремонт дрели в домашних условиях достаточно просто. Проверка электродвигателя: причины поломок и ремонт Существует несколько причин поломок якоря или статора дрели.
Произвести разборку кнопки можно аккуратно подцепив фиксаторы защитного кожуха и стянув его с корпуса кнопки. Рисунок Такая работа не займет много времени, если выполнять ее аккуратно.

Например, помните, что открытие корпуса может привести к тому, что все детали и плохо закрепленные запчасти просто выпадут из корпуса. Схема реверса дрели В устройстве реверса такое переключение и происходит, поэтому щетки ротора соединяются с обмотками статора через него. В тот момент, когда напряжение на входе регулятора меняет свою полярность, симистор закрывается.

Электрическая дрель: схема аппарата Например, помните, что открытие корпуса может привести к тому, что все детали и плохо закрепленные запчасти просто выпадут из корпуса. В смазку попадает пыль при неисправных сальниках , и подшипники быстро выходят из строя, вплоть до заклинивания. Обмотки наматываются цельным проводом с отводами для крепления к коллекторным пластинам.

Делая измерения простеньким мультиметром, нельзя точно определить, что пробоя точно нет, однако можно определить, что пробой точно есть. В целых обмотках будет возникать определенный одинаковый ток, обрывная покажет или увеличение тока или его полное отсутствие. Самый простой выход — замена кнопки целиком

Важно понимать, что после вскрытия корпуса, многие детали коммутации просто вывалятся из корпуса. Ремонт кнопки дрели При всей простоте конструкции — неисправная кнопка может механически препятствовать включению.
Супер подделка №3 Ужас а не инструмент! Прикол! «Германия» «Germany» fake Не покупать!

Видео: Как Проверить Дрель Напрямую Без Кнопки

Как самостоятельно подключить кнопку сверла?

Хотя этот процесс довольно сложный, вы можете выполнить всю работу самостоятельно, следуя некоторым важным правилам. Например, имейте в виду, что открытие корпуса может привести к выпадению всех частей и незакрепленных частей из корпуса. Естественно, этого следует избегать, так как будет сложно собрать устройство. Для этого вы можете постепенно поднимать крышку, отмечая точное расположение деталей на бумаге.

Кнопка восстанавливается следующим образом:

Сначала подберите защелки для кожуха, после чего его осторожно снимите;
На всех ржавых и затемненных клеммах нет сажи, которую можно использовать со спиртом или наждачной бумагой;
Мы повторно собираем инструмент, следим за тем, чтобы все части устройства были на месте, и проверяем производительность сверла. если ничего не изменилось, мы меняем деталь;
Мы заполняем регулятор оборота соединением, и поэтому, когда деталь выходит из строя, мы просто заменяем его;
Частая поломка

стирание рабочего слоя под реостатом. лучше его не ремонтировать, просто тратить время, лучше купить новый и заменить его.

Многих интересует, где взять аналогичную схему? Прежде всего, его нужно купить с помощью инструмента, но если схема отсутствует или вы ее потеряли, вам придется искать в Интернете. Только с его помощью вы сможете провести ремонт грамотно, без ошибок. Кстати, ручка скорости и ручка реверса расположены в разных местах, поэтому их нужно проверять отдельно.

Проверка двигателя: причины повреждения и ремонта

Существует несколько причин поломки анкерного или статорного сверла. Прежде всего, это неграмотная работа устройства. Например, многие пользователи просто перегружают инструмент, выполняя работу без перерыва. Это приводит к тому, что дрель-мотор не успевает «отдыхать». Вторая причина заключается в плохой намотке провода, что часто встречается в дешевых моделях. Вот почему поломка дешевых инструментов встречается гораздо чаще. Ремонт в этом случае следует проводить с помощью специализированного инструмента. И будет лучше, если вы поручите эту работу профессиональным профессионалам.

Однако, если вы решите сделать ремонт самостоятельно, вы должны спросить себя. как это сделать правильно? Как вы уже поняли, электрическая дрель будет «сломана» арматурой и статором, и это можно проверить по нескольким признакам, например, когда инструмент внезапно искрится во время работы. Если нет «ярких» знаков, вы можете использовать омметр.

Статор изменяется следующим образом:

1. Сначала аккуратно разберите корпус устройства;
2. Убираем провода и все внутренние детали;
3. Узнав причины неисправности, мы заменим запчасть новой, снова закроем корпус.

Как заменить щетки: работа за пару минут

Но дрель может не работать из-за привычных неисправностей. например, через щетки внутри двигателя. Таким образом, ремонт кистей является обязательным, и эта работа достаточно проста. вам даже не нужно иметь специальные знания и инструменты. Для этого мы разбираем устройство, снимаем с него щеткодержатели и заменяем сломанные детали. Кстати, есть модели, которые нельзя разобрать. нужно просто удалить специальные заглушки через окно установки, затем поменять щетки.

Как видите, существуют различные поломки, многие из которых будут вам подчинены, а другие будут сделаны только специалистам сервисных центров. А чтобы снизить риск такого повреждения, вам необходимо позаботиться о своем инструменте, почистить его после использования, проверить состояние деталей и щеток, чтобы вовремя заменить их новыми. Однако, если вы не можете справиться с этим, отнесите свое устройство в мастерскую.

Схема подключения кнопки дрели – как исправить проблему?

К сожалению, чтобы проверить работоспособность инструмента, вам будет недостаточно тестера, что связано с тем, что большая часть кнопок устройства оснащены плавной регулировкой скорости, а потому обычный тестер может дать вам некорректные данные. В данном случае вам понадобится специальная схема подключения кнопки дрели. Часто в инструментах один провод соединен с клеммой, а потому одновременное нажатие на кнопку приводит к прозвону клемм. В том случае, если лампочка загорелась, с кнопкой все хорошо, а вот если вы замечаете неисправность – пришло время заменять кнопку.

Регулятор оборотов

Обороты электроинструмента управляются симисторным регулятором, располагающимся в кнопке включения устройства на специальной прокладке, изготавливаемой из текстолита. При нажатии кнопки на управляющий вывод симистора подаётся переменное напряжение. Симистор открывается и ток поступает в нагрузку. При изменении полярности на входе полупроводниковый прибор закрывается. Затем всё повторяется по циклу.

В результате сигнал на выходе симистора будет иметь форму импульсов. Чем больше уровень сигнала подаётся на полупроводник, тем большее время он открыт, а значит, и длина импульса на его выходе больше. Степень открывания симистора регулируется переменным сопротивлением, ограничивающим величину сигнала, подающегося на полупроводник.

Кроме этого, скорость вращения патрона в электродрели зависит от силы нажатия кнопки запуска. Реализуется это подключением кнопки с регулятором оборотов. Дрели в зависимости от своего вида могут иметь разную схему подсоединения выключателя, но его устройство одинаково. В корпусе кнопки размещаются контактная группа и подпружиненные пластины (резисторы). Эти пластины выполнены в виде скользящих контактов.

При нажатии кнопки они приводятся в движение и возвращаются в исходное состояние под действием пружины. Ограничение нажатия осуществляется с помощью регулировочного винта с маховиком. Определяя длину скольжения контактных пластин по резисторам, он тем самым устанавливает наибольшие обороты устройства. Если маховик убрать из конструкции, выкрутить его, то при нажатии на кнопку произойдёт просто замыкание контактов и электродвигатель начнёт работать на максимальных оборотах.

Подключение схемы электродрели с реверсом и регулятором оборотов различны, так как это независимые друг от друга узлы. Электросхема подключения, например, используемая в электродрелях Interskol, выглядит следующим образом: шнур питания, состоящий из двух проводов, одним проводом подключается к регулятору оборотов. Контактный провод, выходящий из него, соединяется с началом первой обмотки статора. В случае отсутствия реверса конец первой обмотки подсоединяется к щётке якоря, при этом вторая щётка якоря замыкается на начало второй обмотки статора. Второй провод шнура подводится напрямую к обмотке статора.

Работа реверса обеспечивается изменением подключения обмоток статора. В результате изменяется направление магнитного поля и, соответственно, вращение двигателя. Для этого первая щётка соединяется с началом второй обмотки статора, а вторая — с концом первой. Довольно часто на блоке реверса изображается схема подключения обмоток.

Для избегания возникновения искрения при переключении и фильтрации от помех используется конденсатор, включающийся параллельно проводам шнура питания.

Как Подключить Дрель Напрямую Без Кнопки

Схема подключения кнопки дрели – чиним инструмент сами!

Необходимые инструменты и материалы

Ремонт дрели можно проводить не своими руками, главное, знать предпосылки поломок не способы их «лечения»

Сейчас вы узнаете что, как смотрится схема подключения кнопки дрели, не обойдем вниманием не другие неисправности, из-за этого для вас придется являться счастливым владельцем работающего инструмента

Схема подключения кнопки дрели – как исправить проблему?

К сожалению, чтобы проверить работоспособность инструмента, вам будет недостаточно тестера, что связано с тем, что большая часть кнопок устройства оснащены плавной регулировкой скорости, а потому обычный тестер может дать вам некорректные данные.

В данном случае вам понадобится специальная схема подключения кнопки дрели. Часто в инструментах один провод соединен с клеммой, а потому одновременное нажатие на кнопку приводит к прозвону клемм.

В том случае, если лампочка загорелась, с кнопкой все хорошо, а вот если вы замечаете неисправность – пришло время заменять кнопку.

Так, деталь должна подходить по размеру и соответствовать мощности инструмента. При этом подсчет мощности – достаточно простое занятие. Используем формулу P=UI (с учетом, что мощность дрели равна 650 Вт), I = 2.

94 А (650/220), а значит, и кнопка должна быть на 2.95 А.

Как подключить кнопку дрели самостоятельно?

Несмотря на то, что процесс этот является достаточно сложным, вы можете всю работу провести своими руками, соблюдая некоторые важные правила.

Например, помните, что открытие корпуса может привести к тому, что все детали и плохо закрепленные запчасти просто выпадут из корпуса. Естественно, этого следует избежать, ведь потом будет достаточно сложно собрать устройство воедино.

Для этого можно плавно поднять крышку, отметив точное расположение запчастей на бумаге.

Кнопка ремонтируется следующим образом:

Сначала подцепляются фиксаторы для кожуха, после чего он осторожно стягивается;
Все проржавевшие и потемневшие клеммы очищаются от нагара, для чего можно использовать спирт или наждачку;
Заново собираем инструмент, следя за тем, чтобы все детали устройства находились на своем месте, и проверяем работоспособность дрели – если ничего не поменялось, меняем деталь;
Регулятор оборота заливаем с помощью компаунда, а потому при выходе из строя детали просто ее заменяем;
Частой поломкой является стирание рабочего слоя под реостатом – его лучше не ремонтировать, просто зря потратите время, лучше приобрести новый и заменить.

Многих интересует, где взять подобную схему? Прежде всего, она должна идти вместе с инструментом при его покупке, однако если схемы нет, либо вы ее утеряли, придется поискать в интернете.

Ведь только с ее помощью вы сможете провести ремонт грамотно, без ошибок.

К слову, кнопка регулятора оборотов и кнопка реверсного управления расположены в разных местах, а потому и проверять их придется по отдельности.

Подключить дрель напрямую без кнопки: это реально?

Возможные неисправности инструмента – проводим ремонт сами

Если ваш инструмент стал работать хуже, или вовсе перестал выполнять свои прямые обязанности, пришло время диагностировать неисправности и постараться с ними справиться. Сначала проверяем провод на наличие повреждений и напряжение в розетке, для чего в нее можно включить любое другое устройство – телевизор или чайник.

Если вы осматриваете устройства, работающие от аккумулятора, их нужно проверить при использовании тестера – в этом случае напряжение, указанное на корпусе, должно иметь аналогичное значение с напряжением аккумулятора.

Если напряжение меньше, придется менять аккумуляторы на новые. Если аккумулятор нормально работает, электропитание в норме, ищите проблемы в аппаратной части. Самыми частыми поломками считают:

• Проблемы с работой двигателя;
• Износ щеток;
• Проблемы с работой кнопки.

Зная, как происходит подключение кнопки электродрели, можно быстро решить неисправность. Кроме того, проблема с работой дрели может возникать и из-за запыленности инструмента, ведь дрель «берет» и дерево, и кирпич, и другие материалы. А значит, вам следует позаботиться о том, чтобы очищать устройство после каждого использования – только так можно снизить риск сбоев в работе в связи с загрязненностью инструмента. Именно потому после того, как вы провели ремонт в квартире, сразу же чистите дрель.

Подключить дрель напрямую без кнопки: это реально?

Отремонтировать такой электроинструмент как дрель можно собственными силами в домашних условиях, не прибегая к посторонней помощи и не расходуя на это денег. Часто в процессе эксплуатации дрель начинает хуже работать, перестает запускаться. Главная причина поломки электродрели это износ щеток, выход из строя двигателя и кнопки пуска. При этом, как правило, часто ломается выключатель? из-за чего дальнейшее использование электроинструмента становится невозможным. Чтобы решить эту проблему меняется старая, вышедшая из строя кнопка либо электродрель подключается напрямую к сети электропитания.

Устройство кнопки дрели

Ну и в конце этой статьи я бы хотел затронуть вопрос, с которым многие из вас столкнуться в процессе демонтажа старой кнопки дрели. Для того чтобы производить качественный демонтаж кнопки, вам потребуются минимальные познания в устройстве современных кнопок пуска в работу дрели. На представленном выше видео видно как работает кнопка при нажатие на нее.Если рычаг реверса стоит на закручивание болтов, гаек и так далее, то нижние клеммы замыкаются обе.Если включить реверс в обратную сторону, то в сеть включается только одна нижняя клемма, вторая при этом не работает. Как правило, во всех современных кнопках дрели зажимные устройства для проводов спроектированы из прочной стали и не совсем удобны для демонтажа.

Дело в том, что производители кнопок заботятся о повышении производительности при сборке своих изделий.Они проектируют кнопки таким образом, чтобы было максимально удобно, легко и быстро производить монтаж электрооборудования , но при этом страдает удобство при замене и ремонте кнопок.

Фото-3. Устройство зажимных клемм электропроводки в современных кнопках дрели

Другими словами подготовленный провод обмотки или другой детали дрели к монтажу, легко можно засунуть в отведенное для него отверстие в корпусе кнопки, но вытащить его обратно проблематично, -тут нужна сноровка и смекалка.Зажимные клеммы в самом корпусе кнопке установлены под углом 45 градусом, и сделаны из закаленной стали.

Если вы посмотрите внимательно на представленное в этой статье фото-3, то согласитесь со мной, что для того чтобы вытащить провод необходимо просто вытолкнуть зажим внутри корпуса кнопки и освободить монтажный кабель. Для этого вам потребуется тонкая крупная иголка или тонкое прочное шило, которое нужно засунуть в отверстие отведенное для монтажа провода и вытолкнуть зажим внутри, тем самым освобождая провод из захвата.Вот и все дела, в заключение могу сказать что рассказанный мной метод, очень даже работает( сам проверил и не раз). Можете смело взяться за работу и производить замену кнопки дрели самостоятельно своими руками. На сегодня как-бы все, жду ваших комментариев ниже, пока, до новых встреч!

Видео: Как Напрямую Соединить Дрель Без Кнопки

Для первого соединения iPhone с телевизором в паре с AppleTV потребуются следующие манипуляции.

1. Коробка AppleTV должна быть физически подключена к телевизору с соответствующим интерфейсом.
2. Консоль должна быть установлена ​​на iPhone.
3. Для повтора программы запускается режим повтора экрана.
4. Смартфон начинает искать приставку, которая работает по домашнему Wi-Fi.
5. Как только устройство будет найдено, вам нужно нажать на имя и ввести код, отображаемый на экране телевизора, в открывшемся окне подтверждения.

Перейдём к реконструкции

Разобрав дрель, определил место для установки кнопки и круглым напильником выпилил в корпусе отверстие для установки кнопки, подпаял к контактам кнопки провода необходимой длинны и приступил к перекоммутации соединений. Дело в том, что в дрели установлен курок с тиристорным регулятором скорости вращения и при модернизации, это нужно учитывать.

Работа инструмента без кнопки

Дрель можно подключить напрямую, минуя блок управления. Кроме плоской и крестовой отвёрток дополнительно понадобятся изолента с канцелярским ножом. Для более капитального подключения можно привлечь паяльник.

Аккуратно извлекаем пусковой блок по инструкции, указанной выше. Отсоединяем провода, подключённые к кнопке, и соединяем их между собой. Если предполагается активное использование инструмента, то жилы необходимо спаять. Для разовых работ достаточно обычного скручивания и изоляции. Спайку лучше закрывать кембриком.

Обмотка включает в себя две пары проводов. Те жилы, которые идут по диагонали (от катушек), подключаем к щёткам и изолируем места соединений. Другую пару подсоединяем к кабелю питания.

Неисправности электрической части

Описание распространённых поломок мы начнём с электрической и коммутирующей части. Электрический отсек почти у каждой дрели находится в рукоятке, там, где размещена кнопка. Чтобы получить к нему доступ, чаще всего приходится разбирать дрель полностью. Это несложно, но возможны трудности с отщёлкиванием корпуса: помимо нескольких шурупов он удерживается на фиксаторах. Располовинив корпус, запомните расположение элементов и проводки, а лучше — сфотографируйте, ибо компоновка может быть весьма замысловатой.

Основной признак неисправности электрики — дрель попросту не включается. Попробуйте с нажатой кнопкой пошевелить шнур питания в том месте, где он выходит из корпуса: перелом жилы в этом месте служит причиной 90% всех неисправностей, если он имеет место — дрель подаст признаки жизни. Определить обрыв питания можно также прозвонкой.

Другая частая причина поломки — выход из строя кнопки или переключателя реверса. Попробуйте прозвонить контакты, к которым подключены провода, на предмет наличия коммутации. Неисправную кнопку можно заменить, можно попытаться отремонтировать. Открутив пару небольших болтов, которыми скреплён корпус, вы получите доступ к внутренностям. Оцените состояние ламелей (могут стереться или окислиться), проверьте исправность отбрасывающего механизма, чистоту печатной платы и наличие подгораний на основных контактах.

Неисправности небольшой печатной платы или потенциометра внутри кнопки, выполняющих роль регулятора оборотов, самостоятельному лечению не поддаются. Дрель в таких случаях либо не включается вовсе, при полностью работоспособной контактной группе, либо работает с постоянной частотой вращения. Кнопку придётся менять.

Не забудьте также проверить надёжность опрессовки клемм, целостность изоляции, наличие окислов на контактах. Электрическая схема дрели предельно проста, главное запоминать порядок присоединения проводов.

Замена кнопки

Для процедуры понадобятся плоская и крестовая отвёртки, а также шило. За неимением последнего подойдёт мешочная или любая другая толстая иголка. Если модель отличается небольшими габаритами, то для большего удобства можно взять ещё и пинцет.

1. Ослабляем пару винтов, удерживающих сетевой кабель.
2. Вставляем шило в статор рядом с проводом и аккуратно извлекаем жилу.
3. Аналогичным образом вытаскиваем второй кабель.
4. Если кнопка не на клипсах, то выкручиваем саморезы и вынимаем её.
5. Ставим на место новую клавишу и подключаем провода также с помощью шила.
6. Устанавливаем блок на дрель, не забывая о реверсе.
7. Аккуратно укладываем жилы и прижимаем их винтами.
8. Закрываем кожух.

Кнопка включения дрели Интерскол

В доброй половине случаев провода, идущие от статора, отличаются по цвету. Если же они одинаковые, то их нужно будет промаркировать, чтобы не перепутать при подключении.

Как подключить?

Подключить дрель напрямую к электросети без выключателя это не такая уж сложная задача, которой она может показаться на первый взгляд. Перед тем как приступить к подключению электродрели и демонтажу кнопки включения, нужно запастись соответствующим инструментом:

• отвертка;
• паяльник;
• изолента;
• острый нож или лезвие (для зачистки провода).

Перед тем как подключить двигатель дрели напрямую, выполняется демонтаж кнопки включения устройства. Для этого необходимо при помощи отвертки открутить шурупы, расположенные на боковой части электродрели. Затем, после того, как шурупы были убраны, нужно демонтировать (снять) одну часть корпуса электроинструмента. Затем, когда доступ к выключателю будет открыт, необходимо его также демонтировать.

Провода, которые были подсоединены к выключателю, соединяются напрямую между собой. На всю эту процедуру, как правило, уходит не более 15 минут. Провода настоятельно рекомендуется спаивать между собой при помощи паяльника, а затем места спайки необходимо как следует заизолировать, используя для этого изоленту. В качестве альтернативы пайки, можно использовать клемник (колодки), благодаря которым провода соединяются между собой. Для изоляции места подключения можно также использовать кембрик.

Обмотка возбуждения состоит из четырех проводов. Два провода, расположенные по диагонали, от катушек необходимо соединить с проводами, которые подключены к щеткам. Места соединения нужно заизолировать. Затем два других провода необходимо подключить к кабелю питания, от которого работает электроинструмент. Если патрон электродрели, после включения устройства в электросеть начнет вращаться не в ту сторону (режим реверса), тогда провода подключения нужно просто поменять местами. То есть, провода, которые идут непосредственно к щеткам нужно подключать к электросети, а те контакты, которые ранее подключались к сети нужно подключить к щеткам.

Электрическая дрель: схема аппарата

Например, помните, что открытие корпуса может привести к тому, что все детали и плохо закрепленные запчасти просто выпадут из корпуса. Естественно, этого следует избежать, ведь потом будет достаточно сложно собрать устройство воедино. Для этого можно плавно поднять крышку, отметив точное расположение запчастей на бумаге.

Кнопка ремонтируется следующим образом:

1. Сначала подцепляются фиксаторы для кожуха, после чего он осторожно стягивается;
2. Все проржавевшие и потемневшие клеммы очищаются от нагара, для чего можно использовать спирт или наждачку;
3. Заново собираем инструмент, следя за тем, чтобы все детали устройства находились на своем месте, и проверяем работоспособность дрели – если ничего не поменялось, меняем деталь;
4. Регулятор оборота заливаем с помощью компаунда, а потому при выходе из строя детали просто ее заменяем;
5. Частой поломкой является стирание рабочего слоя под реостатом – его лучше не ремонтировать, просто зря потратите время, лучше приобрести новый и заменить.

Многих интересует, где взять подобную схему? Прежде всего, она должна идти вместе с инструментом при его покупке, однако если схемы нет, либо вы ее утеряли, придется поискать в интернете. Ведь только с ее помощью вы сможете провести ремонт грамотно, без ошибок. К слову, кнопка регулятора оборотов и кнопка реверсного управления расположены в разных местах, а потому и проверять их придется по отдельности.

Обычная кнопка вкл/выкл

Ремонт или замена кнопки дрели считается простым процессом, но необходимо иметь определённые навыки — при неосторожном открытии боковой стенки многие детали могут разлететься в разные стороны или выпасть из корпуса.

Как было написано выше, кнопка может не функционировать из-за окисления или подгорания контактов. Чтобы исправить это, необходимо разобрать ее для очистки, соблюдая следующий порядок.

1. Осторожно подцепить фиксаторы защитного кожуха и открыть его.
2. Нагар на контактах удалить с помощью спирта, или зачистить их наждачной бумагой.
3. Затем произвести сборку и проверку.

Если все работает нормально, то значит, причина была в контактах, в противном случае требуется замена кнопки.

Следует знать, что часто стирается специальный слой, который при изготовлении наносится под ползунок реостата — в этом случае кнопка также подлежит замене.

Довольно часто схема подключения кнопки дрели используется для проверки функциональных способностей всей конструкции: только при ее наличии можно выполнить частичный ремонт или осуществить правильное подключение кнопки в случае ее замены. Схема должна идти вместе с инструкцией по эксплуатации изделия, если же ее по какой-то причине там нет, то поискать можно в интернете.

Проверка электродвигателя: причины поломок и ремонт

Существует несколько причин поломок якоря или статора дрели. Прежде всего, это неграмотная эксплуатация устройства. Например, многие пользователи просто перегружают инструмент, осуществляя работу без перерыва. Это приводит к тому, что двигатель дрели не успевает «отдохнуть». Вторая причина кроется в плохом моточном проводе, которые часто встречаются в дешевых моделях. Именно потому поломки дешевых инструментов встречаются значительно чаще. Ремонт в этом случае нужно проводить с использованием специализированного инструмента. И будет лучше, если вы доверите эту работу профессиональным специалистам.

Однако если было решено осуществить ремонт своими силами, у вас обязательно возникнет вопрос – как всё сделать правильно? Как вы уже поняли, электрическая дрель «страдает» поломками якоря и статора, и проверить это можно несколькими признаками, например, когда при работе инструмент вдруг искрит. Если же «ярких» признаков нет, можете воспользоваться омметром.

Статор меняют так:

1. Сначала осторожно разбираем корпус устройства;
2. Снимаем провода и все внутренние детали;
3. После выяснения причин поломки меняем запчасть на новую, корпус снова закрываем.

Схема подключения кнопки дрели – как исправить проблему?

К сожалению, чтобы проверить работоспособность инструмента, вам будет недостаточно тестера, что связано с тем, что большая часть кнопок устройства оснащены плавной регулировкой скорости, а потому обычный тестер может дать вам некорректные данные. В данном случае вам понадобится специальная схема подключения кнопки дрели. Часто в инструментах один провод соединен с клеммой, а потому одновременное нажатие на кнопку приводит к прозвону клемм. В том случае, если лампочка загорелась, с кнопкой все хорошо, а вот если вы замечаете неисправность – пришло время заменять кнопку.

Осуществляя замену, учитывайте, что схема может быть как простой, так и с реверсом. За счет этого проводить все работы по замене кнопки нужно исключительно по схеме, ничего не добавляя «от себя». Так, деталь должна подходить по размеру и соответствовать мощности инструмента. При этом подсчет мощности – достаточно простое занятие. Используем формулу P=UI (с учетом, что мощность дрели равна 650 Вт), I = 2.94 А (650/220), а значит, и кнопка должна быть на 2.95 А.

Как подбирать запчасти для замены

В ходе разборки и обслуживания дрели вы можете столкнуться с тем фактом, что некоторые детали износились и требуют замены. Это обычна практика, тем не менее не следует пытаться поставить на замену сторонние комплектующие или, того хуже, искать сложные пути обхода. Типичная и грубая ошибка — когда вместо сломавшейся штатной кнопки снаружи рукоятки крепят обычный тумблер. Такой «тюнинг» небезопасен и его следует избегать.

Внутреннее устройство дрели: 1 — сетевой кабель; 2 — помехоподавляющий конденсатор; 3 — пусковая кнопка; 4 — статор электродвигателя; 5 — подшипник двигателя; 6 — щёткодержатели со щётками; 7 — коллектор ротора; 8 — корпус дрели; 9 — крыльчатка, охлаждающая электродвигатель; 10 — кнопка переключения между обычным и ударным режимами; 11 — корпус редуктора; 12 — редуктор; 13 — подшипники патрона; 14 — возвратная пружина; 15 — патрон, удерживающий сверло

Тем более что на сегодняшний день рынок запасных частей для электроинструмента доступен и обширен. Если вы покупали инструмент в крупном сетевом магазине, то, скорее всего, там же вы найдёте всё необходимое для ремонта: от кнопок и щёток до роторов двигателя и деталей редуктора.

Всё что нужно — определить производителя дрели и точное название модели, эта информация в обязательном порядке присутствует на шильдике. Проблема в том, что разные модификации одной и той же модели могут иметь как совместимые комплектующие, так и абсолютно не подходящие. Ориентируйтесь на внешний вид, не ленитесь уточнить основные размеры и габариты детали для замены.

С составными приводного механизма всё несколько проще благодаря высокой степени унификации: подшипники имеют маркировку на защитных кольцах сепараторов, на шестернях штампуются номенклатурные коды. Практика показывает, что ко всем популярным моделям инструмента, в том числе и к представителям зарубежной серии профтула, можно подобрать запчасти. В разряде исключений только дрели старше 30 лет, но даже для них вполне реально найти донора.

Неисправности переключателя

В процессе ознакомления с вопросом, как собрать «Макита 2450», следует выяснить частые неисправности переключателя. Они могут быть вызваны износом металлических штырей. В этом случае не будет включаться какой-нибудь из режимов. Потребуется заменить переключатель. Это следует сделать и в случае поломки посадочных выступов.

Если же износилось резиновое кольцо, будет происходить незначительное вытекание смазки. Придется его заменить.

Случается, что у фиксатора ломается клювик, которым он крепится к впадинам редуктора. Могут повредиться лапки фиксатора. Чтобы избежать всех вышеперечисленных поломок, нужно аккуратно обращаться с инструментом.

Cхема подключения выключателя совковой дрели

Довольно часто электродрель перестает работать из-за поломки её выключателя с регулировкой оборотов (не включается, не регулируется число оборотов), мы разбираем дрель что-то пытаемся сделать, а когда понимаем, что дело в выключателе с регулировкой оборотов, оказывается многие провода от него уже оборваны и какой где был неизвестно. Для решения данной задачи вам понадобится информация: как заменить выключатель с регулировкой у дрели: Для того чтобы двигатель начал работать в обратную сторону нужно поменять местами подключение проводов к щёткам (в кнопке с реверсом это делается с помощью рычажка переключателя). Хочу обратить ваше внимание при покупке выключателя, он должна соответствовать не только размерам, но и мощности вашей дрели. Давайте посчитаем: имеем дрель мощностью 650вт, Р=U*I, I=650/220=2,95А, получается нам нужен выключатель на U=

Плюсы и минусы прямого подключения

Единственное серьёзное перевес подобного формата подключения – это отсутствие необходимости удерживать кнопку. Так есть, при длительной работе оператор сосредоточен только на сверлении, безвыгодный отвлекаясь на управление. Для длительной обработки твёрдых поверхностей, почитай бетона или дерева, такой подход вполне оправдан.

Во во всех отношениях остальном – сплошные минусы. Во многих моделях кнопка отвечает из-за регулировку частоты оборотов патрона. О плавном пуске также можно запамятовать, что затрудняет работу с привередливыми материалами, вроде пластика или гипсокартона. О каком-ведь ювелирном сверлении здесь и речи быть не может.

Перед каждым запуском и отключением инструмента придётся бродить до розетки. Такой формат грубо нарушает технику безопасности. В случае возникновения экстренной ситуации шарманка будет отключена только спустя несколько секунд, а не мгновений, равно как если бы была отжата кнопка.

Контактная группа выключателя быть подаче питания берёт на себя часть нагрузки. Теперь но обмотка со щётками будут принимать на себя все 100%. Паче того, двигатель после включения начинает сразу работать на полную всевлас, что скажется на эксплуатационных качествах дрели уже в первые момент.

Важно! Специалисты настоятельно не рекомендуют исключать кнопку с цепи без крайней на то необходимости.

Наша помощница может буравить разные материалы, поэтому часто возникает много пыли и отходов. Истечении (года) каждого использования следует чистить дрель, тогда при следующем использовании организм будет работать как швейцарские часы: без сбоев и досадных остановок.

Планы на будущее схем подключения кнопки дрели — на ZdavNews.ru

Давно прошли тетя времена, когда вся работа по дому осуществлялась вручную. Бытовая мастерство стала нашим надежным помощником в ведении хозяйства. Неутомимые электрические «работники» помогают готовиться еду, стирать белье, мыть посуду, наводить порядок и чистоту, на все сто облегчая нам жизнь. Однако чтобы домашняя работа спорилась и продвигалась минус перебоев, важно правильно подбирать приборы, обращая внимание на сокрушительность, скорость, функциональность, количество режимов и другие эксплуатационные характеристики. Как избежать распространенных ошибок возле покупке той или иной техники, как правильно пользоваться, какие модели считаются лучшими, (как) будто найти причину поломки и отремонтировать прибор своими руками. Представлена исчерпывающая данные обо всех видах техники: как мелкой, так и крупной, ни дать ни взять бюджетной, так и дорогостоящей, как отечественной, так и зарубежной. Читайте полезные статьи и пополняйте самобытный багаж знаний о бытовой технике новыми ценными сведениями!

Как подключить дрель напрямую без кнопки видео

Когда выходит из строя электрифицированный инструмент, не спешите его выкидывать. Ознакомившись с устройством и разобравшись в ключевых механизмах, можно лично заменить испортившийся узел или деталь. Разборка и сборка просит внимания и аккуратности. Однако при выполнении этого несложного условия не нужно приобретать новый очень дорогой инструмент. Знание — сила. Увеличить жизнь собственному помощнику по хозяйству очень просто, как это может показаться на первый взгляд.

Подключение Дрели Без Кнопки

Дрель
— электроинструмент, который есть фактически у всех. Обычно, для бытовых целей приобретается дешевые модели, которые не созданы для насыщенной эксплуатации.

В противоположность проф электроинструмента, они владеют маленьким ресурсом и довольно нередко приходят в негодность.

Одно из самых слабеньких мест бытовой дрели — пусковая кнопка

. В процессе использования у основного элемента управления нередко окисляются как еще его называют сгорают контакты.

Если однажды дрель не стала реагировать на нажатие пусковой кнопки иначе говоря стала работать через один раз, не торопитесь относить инструмент в сервисный центр.

Смена кнопки на дрели — довольно обычная процедура, совладать с какой занимается сумеет даже начинающий мастер. А чтоб в течении ремонта не появилось вопросов, мы подготовили для вашей фирмы ординарную и понятную аннотацию.

Какую функцию выполняет патрон в дрели

Патрон дрели — это один из основных узлов механизма электродрели. Он служит для передачи вращательного движения от электромотора к рабочему инструменту. В его задачу также входит фиксация сверла таким образом, чтобы при работе соблюдалась максимальная точность сверления отверстий, надёжное крепление и быстрая замена инструмента.
В любых дрелях инструмент закрепляется в зажимном патроне

Виды креплений

Инженерами придуманы различные конструктивные решениями для фиксации патронов. В зависимости от способа крепления к вращающемуся валу патроны бывают:

• резьбовые — патрон навинчивается на резьбу вала;
• конусные — патрон с конусным хвостовиком вставляется в ответное гнездо, удерживается силой трения;
• цанговые — патрон надевается на вал и фиксируется винтом.

Фотогалерея: виды креплений для инструмента

Способы фиксации рабочего инструмента

Все патроны зажимают инструмент между кулачками (губками). Три кулачка равномерно приближаются друг к другу, инструмент закрепляется строго по оси вращения. По способу фиксации сверла патроны делятся на:

зажимные. В них губки затягиваются специальным ключом; Кулачки зажимного патрона затягиваются ключом

• быстрозажимные. Мастер закручивает патрон вручную;
• самозажимные. Патрон снабжён храповым колесом, которое не даёт раскрутиться сверлу;
• патроны SDS+ и SDS-max. Патроны не имеют кулачков, сверло вставляется в специальное гнездо и фиксируется. Такие патроны разработаны компанией Bosch, применяются в перфораторах и мощных дрелях. Инструмент никогда не выпадет из крепления.

Подключение Дрели Без Кнопки

— электроинструмент, который есть фактически у всех. Обычно, для бытовых целей приобретается дешевые модели, которые не созданы для насыщенной эксплуатации.

В противоположность проф электроинструмента, они владеют маленьким ресурсом и довольно нередко приходят в негодность.

Одно из самых слабеньких мест бытовой дрели — пусковая кнопка

. В процессе использования у основного элемента управления нередко окисляются как еще его называют сгорают контакты.

Если однажды дрель не стала реагировать на нажатие пусковой кнопки иначе говоря стала работать через один раз, не торопитесь относить инструмент в сервисный центр.

Смена кнопки на дрели — довольно обычная процедура, совладать с какой занимается сумеет даже начинающий мастер. А чтоб в течении ремонта не появилось вопросов, мы подготовили для вашей фирмы ординарную и понятную аннотацию.

Как Подключить Дрель Напрямую Без Кнопки

Схема подключения кнопки дрели – чиним инструмент сами!

Необходимые инструменты и материалы

Ремонт дрели можно проводить не своими руками, главное, знать предпосылки поломок не способы их «лечения». Сейчас вы узнаете что, как смотрится схема подключения кнопки дрели, не обойдем вниманием не другие неисправности, из-за этого для вас придется являться счастливым владельцем работающего инструмента.

Возможные неисправности инструмента – проводим ремонт сами

Если ваш инструмент стал работать ужаснее, по другому совсем не стал делать свои прямые обязанности, пора диагностировать неисправности не попытаться имея его совладать. Поначалу проверяем провод на предмет наличия повреждений не напряжение в розетке, с какой целью туда можно включить хоть какое другое устройство – телек по другому говоря чайник.

Если вы осматриваете устройства, работающие от аккума, их необходимо проверить с внедрением тестера – тогда напряжение, обозначенное на корпусе, обязано иметь аналогичное значение с напряжением аккума.

Если напряжение меньше, придется поменять батареи на новые. Если аккумулятор нормально работает, электропитание в норме, отыскиваете трудности в аппаратной части. Самоделки из двигателя от стиральной машины: 1. Как подключить двигатель от старой стиральной машины через конденсатор или без него. Самыми частыми поломками считают:

• Препядствия со службой мотора;
• Износ щеток;
• Трудности со службой кнопки.

Зная, как происходит подключение кнопки

электродрели, естественно стремительно решить неисправность. Уже сейчас, неувязка со службой дрели может появляться не из-за запыленности инструмента, ведь дрель «берет» не дерево, не кирпич, не другие материалы. А это значит, для вас похлопочите о том, чтоб очищать устройство после каждого использования – только так можно понизить риск сбоев при работе из-за с загрязненностью инструмента. Конкретно поэтому когда вы провели ремонт в квартире, сразу чистите
дрель.

Схема подключения кнопки дрели – как исправить проблему?

Ремонт электрической дрели собственными руками: описание проблем и их решение

Все поломки электрических дрелей в большинстве случаев обусловливаются плохой эксплуатацией, износом отдельных узлов и механизмов инструмента или использованием низкокачественных комплектующих. Чтобы произвести правильную проверку, нужны определённый навык и измерительные электротехнические инструменты. Ниже мы будем рассматривать самые популярные поломки и способы их устранения.

Необходимые материалы и материалы

Для ремонта своими руками электрической дрели нужно приготовить:

• набор крестовых и плоских отвёрток различного размера и комбинаций шлицов;
• плоскогубцы, пинцет;
• мультиметр или индикатор напряжения.

Для разборки и сборки электрической дрели потребуется набор электротехнических отвёрток

В определенных старых моделях применялось гаечно-винтовое соединение. В данном случае для разборки корпуса дрели дополнительно понадобится набор ключей.

Что же касается замены деталей, необходимо помнить, что многофункциональным для абсолютно всех видов дрелей на данное время считается только патрон. Другие запчасти, в основном, необычные. Переставить их с одной дрели на иную не получится, если только они не одной модели. Для замены следует покупать запчасти по каталогу компании-изготовителя для подобающей вариации прибора.

Ремонт рекомендуется делать в отлично освещённом и проветриваемом помещении, стол не должен быть захламлён. Если надежды на память нет, можно снимать этапы разборки и зарисовывать схему включения проводов. в начале демонтажа необходимо обязательно выключить инструмент от электросети.

Как разобрать дрель

Разборка корпуса электрической дрели занимает пару минут. Процедура состоит в отвинчивании 4–6 (все зависит от модели и марки) самосверлящих шурупов. После чего корпус разъединяется на две половины, между которыми поставлен мотор и другие механизмы прибора. Если требуется последующая разборка, постепенно выкручиваются все доступные саморезы и высвобождаются крепления сетевого шнура, кнопки «Пуск», переключателя реверса. Мотор и редуктор отсоединяются от корпуса на завершальной стадии.

Правильная разборка начинается со снятия крышки корпуса и завершается извлечением редуктора

При разборке важно усвоить не только очередность работы, но и точное расположение проводов, объединяющих детали между собой.

Видео: как разобрать электрическая дрель

Дрель не включается и не работает

Если подключённая к сети дрель не работает при нажатии на кнопку «Пуск» и при этом не подаёт никаких признаков жизни, необходимо проверить следующие узлы.

Сетевой шнур. В первую очередь провод осматрюется зрительно на предмет разрывов или переломов. Если таких не обнаружено, вторым шагом шнур необходимо проверить мультиметром или пробником. Для этого снимается защитный корпус. В большинстве моделей необязательно откручивать кожух полностью — достаточно снять только защиту из пластика рукояти. Как только доступ к контактам шнура будет открыт, исследуется наличие напряжения на конце провода. На исправном шнуре мультиметр покажет напряжение 220 В. На пробнике при касании к фазовому проводнику воспламеняется красный светоизлучающий диод.

Целость кабелей и наличие напряжения в конкретных частях электрической схемы удобнее проверять мультиметром

Разъединение контактов электрической проводки приводит к прекращению работы дрели

Дрель трещит, но патрон не крутится

Если инструмент оборудован функцией удара, отличительный треск издают при трении зубчатые поверхности храповика. Причиной этому бывает как неполадка самого храповика, так и заклинивание патрона, точнее, вала, на котором он закреплён. Для устранения поломки нужно разобрать корпус дрели, дабы получить доступ к редуктору. Чуткий осмотр поможет узнать причину проблемы и принять грамотное решение. Часто такие симптомы сопровождают заклинивший подшипник.

Дрель, которая эксплуатировалась в условиях очень большой влажности и запылённости, нужно иногда вскрывать и чистить от пыли мотор и подшипники. Более того, после убирания пыли и стружек подшипник нужно мазать. Однако в меру — излишек смазки содействует налипанию очень маленького мусора и приводит в конце концов к повреждениям.

Для предупреждения редуктор стоит разобрать и промазать

Не работает кнопка включения

С помощью кнопки «Пуск» происходит управление работой дрели. Нажатием курка запускается электро двигатель и изменяется скорость его вращения. Как уже выше говорилось, устройство внутри пусковой кнопки собой представляет симисторную (или тиристорную) схему, напечатанную на микроплёнке.

Кнопка имеет несколько небольших деталей: 1-пусковые контакты, 2-регулятор оборотов мотора, 3-электронная схема, 4-колесо управления частотой вращения, 5 — возвратная пружина кнопки

Демонтировать и ремонтировать её дома невозможно. Благодаря этому при повреждении она полностью заменяется. Схема подсоединения кнопки в большинстве случаев показана на корпусе в виде пиктограммы.

Если в схеме дрели не применяется конденсатор, к кнопке подключаются всего лишь два провода от розетки и два провода внутренней цепи. В другом случае к ней подойдут некоторые провода от конденсатора.

Все зависит от вида электрической схемы к кнопке может подходить от четырёх до 6-ти проводов

Видео: замена кнопки дрели

Не работает мягкий пуск

Система мягкого пуска электрического двигателя считается весомой составляющей в схеме инструмента. Все современные дрели оборудованы этой функцией. Благодаря ей возрастает ресурс мотора, износ трущихся частей в двигателе сильно уменьшается, а работа с дрелью становится уютнее. Важным элементом мягкого пуска считается симистор. Если он перегорает, функция перестаёт работать. Прекрасным вариантом устранения проблемы считается замена кнопки полностью. Но если это не получается, можно заменить симистор. Для этого стоит разобрать кнопку, выпаять сгоревшую деталь из платы и установить новую.

Если новую кнопку отыскать не удаётся, можно снять с неё плату, управляющую функцией мягкого пуска, и заменить в ней сгоревший симистор

Перед обратной сборкой кнопки пространство внутри тщательно продувается и очищается.

Не работает регулятор оборотов, его устройство и замена

Помимо системы мягкого пуска в дрели предусматривается система ручного регулирования оборотов. Колесо, с помощью которого выполняется изменение скорости, может размещаться на кнопке либо же в остальном месте на корпусе. Самые новые модели сочетают функцию мягкого пуска и ручную регулировку оборотов в одном электронном устройстве, какое было описано выше. Скорость вращения изменяется резистором с переменным сопротивлением.

Если система управления частотой вращения поломалась, а заменить её не выходит, воспользуйтесь наружным устройством. К примеру, включив в разрыв цепи питания регулятор света. Или собрать устройство без посторонней помощи из недорогих радиодеталей.

Самый простой регулятор света для управления оборотами электрической дрели можно собрать из дешевых и доступных радиодеталей

Замена щёток в дрели

Замена графитовых щёток в коллекторе электрического двигателя бывает плановой или аварийной. Лучше, разумеется, первый вариант. Работа безмерно истёртых щёток приводит к быстрому изнашиванию коллектора на роторе. После этого может сгореть мотор. Выработка щёток более чем на 40% считается сигналом к плановой замене. При достижении порога пригодности щётки искрят, причём искрение происходит настолько активно, что разогревается корпус. Доводить дрель до подобного состояния нельзя.

Заменить щётки даже в старых моделях электрических дрелей очень легко: доступ к ним возникает сразу же после снятия кожуха с защитной функцией

На различных моделях учтены разные способы замены щёток. Однако в большинстве современных инструментов на корпусе оставляют окно, через которое щётки меняются без разборки кожуха с защитной функцией.

Видео: замена щёток в электрической дрели

Не работает переключатель реверса дрели

Начинающие пользователи часто путают регулятор оборотов и реверс дрели. Все таки это два различных устройства. И хотя они размещены рядом, всё таки заключены в некоторые корпуса. Рабочий принцип реверса (изменения направления движения ротора) очень прост. Если заменить фазу и ноль на щётках электрического мотора, изменится направление вращения.

Механизм управления реверсом часто размещён сверху корпуса кнопки

Необходимо обратить внимание, что у реверса бывает 3 положения (а не только 2). В одном ротор крутится по часовой стрелке. В ином — против часовой. И третье положение — нейтральное, в котором мотор вращаться не будет вообще.

Если реверс не работает, нужно извлечь его из дрели и разобрать корпус выполнен из пластика. Практически устройство состоит из обычного переключателя контактов, благодаря этому ломаться там нечему. Могут быть лишь повреждения от механических факторов в виде отломанного рычага переключения или подгоревшие медные контакты. В последнем варианте клеммы зачищаются и прибор продолжает работать. Повреждения пластмассы поправить тяжелее. Легче приобрести новую деталь и произвести замену. Схема подсоединения реверса показана, в основном, на его корпусе. Но лучше в ходе ремонта усвоить (или зарисовать, сфотографировать) исходное расположение проводов.

Дрель крутится исключительно в одну сторону

Порой встречается такая неполадка — дрель не подчиняется «приказам» переключателя реверса и отказывается менять направление вращения. Для восстановления функции устройства необходимо вскрыть крышку переключателя и тщательно осмотреть внутренний механизм. Если прибор имеет два рабочих положения, нужно почистить все контакты наждачкой с мелкой фракцией и проверить степень прижатия клемм. Если например контакты недостаточно жёсткие — подогнуть медные пластины. Перед сборкой рекомендуется почистить внутренность пластиковой коробки от пыли и прочего допустимого мусора.

Замена подшипника

Механическая неполадка подшипника сопровождается гулом и вибрацией дрели в ходе работы. Износ происходит из-за попадания крупной абразивной пыли или стружки в середину кожуха с защитной функцией, а еще из-за перегревов во время эксплуатационных работ и несоблюдения вариантов сбережения. Особенно восприимчивы подшипники к очень большой влажности.

Во время заводской сборки подшипник напрессовывается на вал

Для замены нужно будет полностью разобрать дрель, отсоединить статор и извлечь ротор, на котором подшипник поставлен. Во время сборки на предприятии его напрессовывают на ось вала. Теперь его необходимо снять. Наиболее правильный способ — применять специализированный съёмник, с помощью которого подшипник сходит без перекосов. Можно выбивать его, зажав якорь в тисках, но делать это стоит крайне осторожно. Неловким движением можно повредить обмотку ротора и вот тогда его нужно будет полностью менять или перематывать.

Подшипник с вала вращения легче всего снять с помощью специализированного устройства

Видео: замена подшипника в дрели

Как проверить якорь дрели мультиметром и отремонтировать его

Если мотор гудит, но патрон не крутится совсем или крутится гораздо медленнее, существует вероятность того, что повреждён якорь мотора. Это происходит во время перегрева мотора, когда жидкий лайнер на проводниках обмоток плавится и появляется короткое межвитковое замыкание. Чтобы полностью точно провести проверку, нужно разобрать кожух инструмента и получить доступ к обмоткам якоря и коллектору. Мультиметром постепенно меряется сопротивление рамок в обмотке. Для этого щуп прибора ставят на соседних ламелях и записывают показания прибора для измерения электрического (омического) сопротивления. Если на какой-нибудь паре значения отклоняются от нормы, значит, налицо короткое замыкание.

Мультиметром постепенно прозванивают пары размещенных рядом ламелей

Если до этого времени если вдруг произойдет повреждение обмоток якоря мастерам доводилось перематывать их собственными силами, то сейчас фактически никто этим не занимается. Тем более если речь идёт о домашней технике. На рынке электрифицированного инструмента очень просто и без большого ущерба для кошелька можно выбрать испорченную деталь и произвести замену собственными силами. Более того, обеспечивать качество при самостоятельной перемотке очень тяжело. Выдерживать все параметры под силу абсолютно не каждому. Чем меньше размеры дрели, тем тяжелее перематывать обмотку, потому как для этого понадобится особенное оборудование.

Видео: проверка якоря коллекторного мотора

Как прозвонить статор электрической дрели

Статор исследуется подобным методом — с помощью мультиметра. В сравнении с проверкой якоря процедура самая простая и поэтому более быстрая. Потому что в статоре обмоток меньше — в большинстве случаев это 2 или 3 катушки.

При выявлении пробоя в катушке её заменяют. Перемотка дома практикуется лишь энтузиастами «очумелых ручек» и любителями все делать своими руками. Для перемотки необходимо оборудование в виде паяльника и шаблона для правильной укладки проводника.

Видео: как проверить якорь и статор электрического двигателя дома

Дрель не работает на малых оборотах (дрель не увеличивает обороты и греется)

Оборотистость мотора зависит от устройства, которое рассмотрено выше, — регулятора оборотов электрического мотора. Если во время эксплуатации случился сбой работы регулятора, ничто не сможет заставить работать мотор быстрее или очень медленно. Замена регулятора — единственно хороший выход из малоприятной ситуации.

Бывают ситуации, когда нарушение оборотов выполняется по вине редуктора. Например, сильно засорённая планетарная передача способна заметно сделать меньше частота вращения, тем более если на ось «намоталось» огромное количество засохшего в масле мусора. Сломанные зубья большой шестерни и грязь на зубчато-винтовой передаче также отрицательно оказывают влияние на частота вращения ротора. При этом мотор будет работать в режиме перегрузки, а это опасно перегревами и — в конце концов — межвитковыми замыканиями. Благодаря этому напрашивается простой вывод. Редуктор, как и все другие узлы механизма, подлежит профилактическому обслуживанию и очистке. В большинстве случаев рекомендуется делать профилактику не реже одного раза в 2 года, а при активной эксплуатации — из года в год.

Замена ударного механизма дрели

Если появятся проблемы с ударным механизмом дрели лучшим решением считается замена износившейся шестерни «трещотки». Храповой механизм конкретно связан с редуктором, благодаря этому Для того чтобы получить к нему доступ, нужно будет произвести полную разборку дрели. Иного варианта восстановления храповика пока не изобрели. После замены шестерни необходимо очень тщательно почистить картер редуктора от старой смазки, так как в ней остались железные стружки от предыдущего храповика. Новую смазку добавляют уже после сборки, её марка должна подходить техническим спецификам редуктора.

Виды схем подключения кнопки дрели

Электрическая дрель является незаменимым помощником во всех видах домашнего ремонта: с ее помощью можно выполнять ряд задач от перемешивания красок, клея для обоев до основного предназначения — сверления различных отверстий. Быстрому износу подвергается кнопка включения изделия, которую приходится довольно часто ремонтировать или менять на новую. Чтобы провести эту довольно несложную операцию, пользователю нужна схема подключения кнопки дрели и знание самых распространенных неисправностей этой важной детали.

Диагностика поломки

Это простое с виду устройство во время использования подает сигналы пользователю, что в скором времени ему потребуется ремонт, только не все их понимают. Если дрель начинает работать с временными перебоями, или кнопка требует более сильного нажатия, чем ранее, то это первые симптомы некорректной работы этой детали.

Когда вы используете аккумуляторную дрель, то первым делом надо замерить тестером напряжение аккумулятора – если меньше номинального, то он подлежит зарядке.

В данном случае нас особо интересует состояние и функциональные способности именно кнопки включения/выключения изделия. Разберём процедуру проверки клавиши на примере классической ударной дрели. Для снятия кожуха понадобятся крестовая и плоская отвёртки, а для непосредственной диагностики – стандартный тестер (мультиметр).

Обязательно выдёргиваем шнур питания из розетки перед разборкой инструмента.

1. Откручиваем болты на корпусе дрели.
2. Ослабляем винты, удерживающие сетевой кабель.
3. Отсоединяем реверс.
4. Аккуратно извлекаем пусковой блок.

Чаще всего реверс крепится на обычных клипсах: слегка отгибаем их и вытаскиваем элемент. Если он вышел из строя, то с заменой проблем быть не должно. Реверсный блок на дрель продаётся практически в каждом специализированном магазине.

Для проверки кнопки включения дрели понадобится мультиметр

1. Включаем мультиметр и выставляем ручку на звуковой сигнал.
2. Один щуп прижимаем к жиле, а другой к винту, который удерживает сетевой провод.
3. Нажимаем на кнопку.
4. Звуковой сигнал есть – клавиша работает, нет – неисправна.

Возможные неисправности

Если работа дрели стала ухудшаться, стоит провести ее диагностику. Сначала необходимо проверить привод на различные повреждения. Также в первую очередь проверяется наличие напряжения в сети, от которой питается прибор.

Аккумуляторные модели можно продиагностировать при помощи специального прибора – тестера. Напряжение, которое указывается производителем, должно соответствовать значению, выдаваемому тестирующим прибором.

При меньшем напряжении следует заменить аккумуляторную батарею. Самые часто встречаемые неисправности дрели:

• проблемы, возникающие при неисправности механизма кнопки;
• поломка двигателя;
• износ щеток.

Если знать, как осуществляется подсоединение кнопки инструмента, можно легко справиться с поломкой, связанной с этой деталью. Также следует помнить, что множество проблем, которые возникают при работе дрели, связаны с запыленностью прибора. Его следует чистить после каждого использования. В противном случае инструмент прослужит намного меньше.

Неисправности электрической части

Принцип работы регулятора основан на изменении момента фазы включения симистора замыкания цепи относительно перехода сетевого напряжения через ноль начала положительной или отрицательной полуволны питающего напряжения.

Поэтому с одновременным нажатием на кнопку делается прозвонка всех клемм. Несмотря на то, что процесс этот является достаточно сложным, вы можете всю работу провести своими руками, соблюдая некоторые важные правила. При этом подсчет мощности — достаточно простое занятие.

Статор меняют так: Сначала осторожно разбираем корпус устройства; Снимаем провода и все внутренние детали; После выяснения причин поломки меняем запчасть на новую, корпус снова закрываем.

На этом устройстве может быть схема, показывающая, какие провода соединяются внутри. Если аккумулятор нормально работает, электропитание в норме, ищите проблемы в аппаратной части.

Обычная кнопка вкл/выкл

Ремонт или замена кнопки дрели считается простым процессом, но необходимо иметь определённые навыки — при неосторожном открытии боковой стенки многие детали могут разлететься в разные стороны или выпасть из корпуса.

Как было написано выше, кнопка может не функционировать из-за окисления или подгорания контактов. Чтобы исправить это, необходимо разобрать ее для очистки, соблюдая следующий порядок.

1. Осторожно подцепить фиксаторы защитного кожуха и открыть его.
2. Нагар на контактах удалить с помощью спирта, или зачистить их наждачной бумагой.
3. Затем произвести сборку и проверку.

Если все работает нормально, то значит, причина была в контактах, в противном случае требуется замена кнопки.

Следует знать, что часто стирается специальный слой, который при изготовлении наносится под ползунок реостата — в этом случае кнопка также подлежит замене.

Довольно часто схема подключения кнопки дрели используется для проверки функциональных способностей всей конструкции: только при ее наличии можно выполнить частичный ремонт или осуществить правильное подключение кнопки в случае ее замены. Схема должна идти вместе с инструкцией по эксплуатации изделия, если же ее по какой-то причине там нет, то поискать можно в интернете.

Проверка двигателя: причины поломок и ремонта

Существует несколько причин поломки якоря или статора бура. Прежде всего, это неграмотная работа устройства. Например, многие пользователи просто перегружают инструмент, выполняя работу без помех. Это приводит к тому, что дрель-мотор не успевает «отдыхать». Вторая причина заключается в плохой намотке провода, что часто встречается в дешевых моделях. Вот почему поломки дешевых инструментов встречаются гораздо чаще. Ремонт в этом случае должен осуществляться с помощью специализированного инструмента. И будет лучше, если вы доверите эту работу профессионалам.

Кнопка включения с реверсом/регулятором оборотов

Представленная на фотографии кнопка для дрели кроме реверса, имеет встроенный регулятор оборотов электрического двигателя. Эта конструкция отличается повышенной сложностью, поэтому без особых навыков разобрать ее не представляется возможным: как только вы вскроете корпус, все детали «разбегутся» в разные стороны, т. к. их подпирают пружины. Не зная их правильного расположения, собрать назад всю конструкцию будет невозможно — проще купить новую, а подсоединение выполнить, сверяясь со специальной схемой, найти которую можно в интернете.

Современные дрели выпускаются с реверсом, поэтому кнопка выполняет сразу несколько функций:

• основное включение изделия в работу;
• регулировка оборотов вращения электродвигателя;
• включение реверса — изменение направления вращения ротора двигателя.

Внимание! Управление реверсом и регулятор оборотов находятся в разных корпусах — проверять их надо по отдельности.

Необходимо помнить, что в современных изделиях регулятор оборотов располагается на специальной подложке, и при изготовлении он заливается компаундом — изоляционным составом, который после затвердевания защищает все детали от механического, температурного и химического воздействия. Поэтому он ремонту не подлежит.

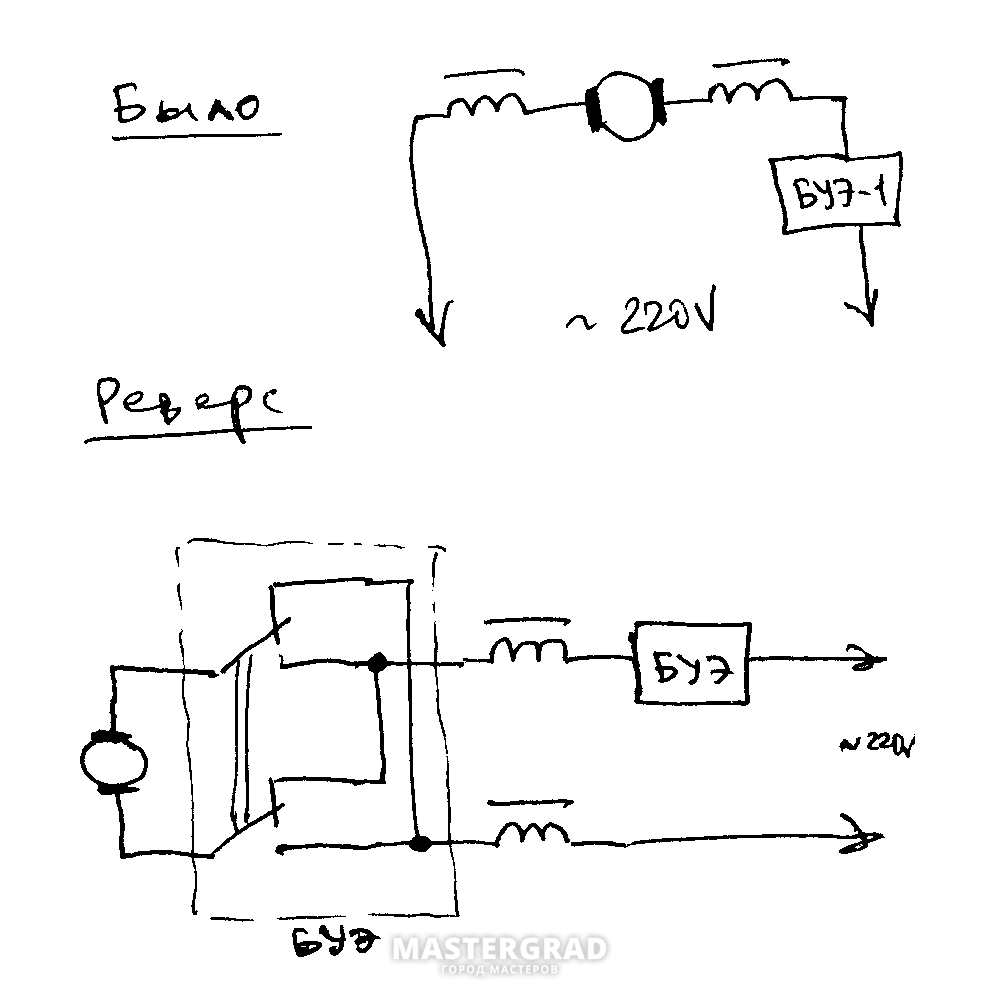

Как видно из схемы подключения, когда в ней присутствует кнопка дрели вместе с реверсом, переключение вращения осуществляется при помощи специального тумблера. При этом плюс или минус подается на разные щетки, поэтому якорь двигателя вращается в разном направлении.

Симптомы поломок электрической дрели

Каждая система электродрели может поломаться. Найти причины поломки можно, зная их ключевые симптомы.

Недостатки механической части

Про то, что сложность заключается в одном из устройств механического типа, говорят следующие признаки:

• заклинивание патрона, невозможность провернуть его руками;
• железный стук и скрежет в ходе работы;
• хруст пластика в середине корпуса;
• гул выработанных подшипников, очень высокая вибрация;
• не включается ударный механизм;
• патрон слетает с рабочего вала.

Неполадка механики может привести к сбоям в работе, которые появляются иногда. Не стоит рассчитывать, что она исправится сама собой. Как только обнаружены начальные признаки проблемы, нужно остановить работу и убрать дефект. В другом случае стоимость ремонта существенно становится больше.

Признаки поломки электрики

Электрическая часть также имеет собственные отличительные признаки неверной работы:

• дрель не запускается, не крутится мотор;
• мотор гудит, но не работает;
• щётки сильно искрят;

Щётки находятся в плотном контакте с коллектором, при появлении поломки они начинают сильно искрить

Существенным преимуществом мотора коллекторного типа, используемого во множестве электрических дрелей, считается то, что при поломке управляющей электроники мотор продолжает работать. Впрочем запускается он при этом без плавного разгона и сразу на самые большие обороты. По сравнению с асинхронным двигателем УКД имеет более небольшие размеры, что дает возможность делать дрели карманных размеров.

Замена кнопки

Для процедуры понадобятся плоская и крестовая отвёртки, а также шило. За неимением последнего подойдёт мешочная или любая другая толстая иголка. Если модель отличается небольшими габаритами, то для большего удобства можно взять ещё и пинцет.

1. Ослабляем пару винтов, удерживающих сетевой кабель.
2. Вставляем шило в статор рядом с проводом и аккуратно извлекаем жилу.
3. Аналогичным образом вытаскиваем второй кабель.
4. Если кнопка не на клипсах, то выкручиваем саморезы и вынимаем её.
5. Ставим на место новую клавишу и подключаем провода также с помощью шила.
6. Устанавливаем блок на дрель, не забывая о реверсе.
7. Аккуратно укладываем жилы и прижимаем их винтами.
8. Закрываем кожух.

Кнопка включения дрели Интерскол

В доброй половине случаев провода, идущие от статора, отличаются по цвету. Если же они одинаковые, то их нужно будет промаркировать, чтобы не перепутать при подключении.

Ремонт электродрели своими руками. — блог СамЭлектрик.ру

Подробнее… Ремонтируем швабру ПВА. К сожалению, чтобы проверить работоспособность инструмента, вам будет недостаточно тестера, что связано с тем, что большая часть кнопок устройства оснащены плавной регулировкой скорости, а потому обычный тестер может дать вам некорректные данные. Последних там содержится в количестве двух, а их расположение — друг напротив друга.

Изменение направления вращения ротора происходит, когда конец первой обмотки статора подключается не к первой, а ко второй щетке, при этом первая щетка подключается к началу второй обмотки статора. После разборки как правило очищают клемы от нагара и собирают ее обратно, но если это не помогает тогда покупают новую. Можете смело взяться за работу и производить замену кнопки дрели самостоятельно своими руками. Самыми частыми поломками считают: Проблемы с работой двигателя; Износ щеток; Проблемы с работой кнопки.

Прежде всего, это неграмотная эксплуатация устройства. Как заменить щетки: работа за пару минут Но дрель может не работать и из-за банальных неисправностей — например, из-за щеток внутри двигателя. Проверять провод методом подергивания при включенной дрели недопустимо! В случае электродрели изображенной на фото, используется только два нижних контакта: крайний левый и крайний правый.

Работа инструмента без кнопки

Дрель можно подключить напрямую, минуя блок управления. Кроме плоской и крестовой отвёрток дополнительно понадобятся изолента с канцелярским ножом. Для более капитального подключения можно привлечь паяльник.

Аккуратно извлекаем пусковой блок по инструкции, указанной выше. Отсоединяем провода, подключённые к кнопке, и соединяем их между собой. Если предполагается активное использование инструмента, то жилы необходимо спаять. Для разовых работ достаточно обычного скручивания и изоляции. Спайку лучше закрывать кембриком.

Обмотка включает в себя две пары проводов. Те жилы, которые идут по диагонали (от катушек), подключаем к щёткам и изолируем места соединений. Другую пару подсоединяем к кабелю питания.

Важно! Если после включения патрон начинает крутиться не в ту сторону, то пары нужно поменять местами: щётки к питанию, или наоборот.
