Какие провода использовать в электрощитке

Сечение кабеля.Как его правильно выбрать.

В данной статье я расскажу вам, как правильно выбрать сечение кабеля для дома или квартиры. Если электрощит – это «сердце» нашей системы электроснабжения, то кабели, подключенные к автоматам электрощита – это «кровеносные сосуды», питающие электроэнергией наши бытовые электроприемники.

Важно правильно выбрать сечение кабеля, именно для конкретной линии (группы) электроприемников. В противном случае, если мы выберем заниженное сечение кабеля – это приведет к его перегреву, разрушению изоляции и далее к пожару, если вы прикоснетесь к кабелю с поврежденной изоляцией, получите удар током. Если выбрать сечение кабеля для дома или квартиры завышенным, это приведет к увеличению затрат, а также возникнуть трудности при электромонтаже кабельных линий, ведь чем больше сечение кабеля, тем труднее с ним работать, не в каждую розетку “влезет” кабель сечением 4 кв.мм.

Я не буду забивать вам голову заумными формулами расчетов сечения кабеля из книжек по электротехнике, чтобы вы могли правильно выбрать сечение кабеля. Всё давно уже подсчитано и сведено в таблицы.

Обратите внимание,что при разных способах монтажа электропроводки (скрытая или открытая) , кабели с одинаковым сечением, имеют разные длительно-допустимые токи.

Т.е. при открытом способе монтажа электропроводки, кабель меньше нагревается из-за лучшего охлаждения. При з акрытом способе монтажа электропроводки (в штробах, трубах и т.д.), наооборот — греется сильнее.Это важный момент, потому что при неверном выборе автомата для защиты кабеля, номинал автомата может получится завышенным относительно длительно-допустимого тока кабеля, из-за чего кабель может сильно нагреваться, а автомат при этом не отключится.

Приведу пример, например у нас сечение кабеля 6 кв.мм.:

• при открытом способе его длительно-допустимый ток равен 50А, следовательно автомат нужно ставить на 40А;
• при скрытом способе его длительно-допустимый ток равен 34А, в этом случае автомат на 32А.

Предположим, мы выбирали сечение кабеля для квартиры, которые проложены в штробах или под штукатуркой (закрытым способом). Если мы перепутаем и поставим для защиты автоматы на 50А, то кабель будет перегреваться, т.к. при закрытом способе прокладки его Iн=34 А, что приведет к разрушению его изоляции, затем короткое замыкание и пожар.

. ТАБЛИЦЫ НЕАКТУАЛЬНЫ. ПРИ ВЫБОРЕ АВТОМАТА ДЛЯ КАБЕЛЕЙ, ПОЛЬЗОВАТЬСЯ ТАБЛИЦЕЙ ВЫШЕ.

Сечение кабеля для скрытой электропроводки

Сечение кабеля для открытой электропроводки

Чтобы воспользоваться таблицами и правильно выбрать сечение кабеля для дома или квартиры, нам необходимо знать силу тока, или знать мощность всех бытовых электроприемников.

Ток рассчитывается по следующим формулам:

– для однофазной сети напряжением 220 Вольт:

где Р – сумма всех мощностей бытовых электроприемников, Вт;

U – напряжение однофазной сети 220 В;

cos(фи) – коэффициент мощности, для жилых зданий равен 1, для производства будет 0.8, а в среднем 0,9 .

– для трехфазной сети напряжением 380 Вольт:

в этой формуле все тоже самое, как и для однофазной сети, только в знаменатель, т.к. сеть трехфазная, добавляем корень 3 и напряжение будет равно 380 В.

Чтобы выбрать сечение кабеля для дома или квартиры, по вышеуказанным таблицам, достаточно знать сумму мощностей электроприемников данной кабельной линии (группы). Расчет тока все равно нам будет нужен при проектировании электрощита (выбор автоматов, УЗО или диф.автоматов).

Ниже приведены средние значения мощностей, наиболее распространенных бытовых электроприемников :

Зная мощность электроприемников, можно точно выбрать сечение кабеля для конкретной кабельной линии (группы) в доме или квартире, а значит и автомат (дифавтомат) для защиты этой линии, у которого номинальный ток должен быть ниже длительно-допустимого тока кабеля, определенного сечения. Если мы выбираем сечение кабеля из меди 2,5 кв.мм., который проводит сколько угодно долго ток до 21 А (скрытый способ прокладки), то автомат (дифавтомат) в электрощите для этого кабеля должен быть с номинальным током на 20 А, чтобы автомат отключался до того, как кабель начнет перегреваться.

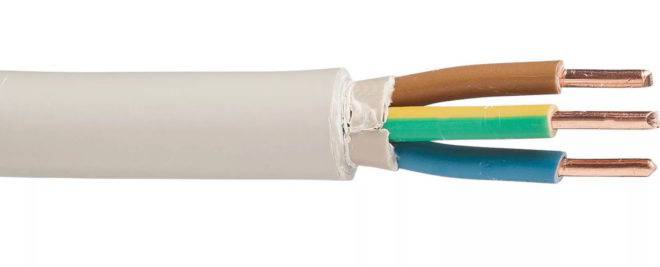

Типовые сечения кабелей для электромонтажа в быту:

• В квартирах, коттеджах или частных домах, на розеточные группы прокладывают медный кабель 2,5 кв.мм.;
• Для осветительной группы – сечение кабеля из меди 1,5 кв.мм;
• Для однофазной варочной поверхности (электроплиты) – сечение кабеля 3х6 кв.мм., для трехфазной электроплиты – 5х2,5 кв.мм. или 5х4 кв.мм. в зависимости от мощности;
• Для остальных групп (духовые шкафы, бойлеры и т.д.) – по их мощности. А также от способа подключения, через розетку или черех клеммы. Например, если мощность духового шкафа более 3,5 кВт, то прокладывают кабель 3х4 и подключают духовку через клеммы, если мощность духовки меньше 3,5 кВт, то достаточно кабеля сечением 3х2,5 и подключение через бытовую розетку.

Чтобы правильно выбрать сечение кабеля и номиналы автоматов для электрощита частного дома, квартиры, нужно знать важные моменты, не знание которых, может привести к печальным последствиям.

Например:

• На розеточные группы выбирают сечение кабеля 2,5 кв.мм, но автомат при этом выбирают, с номинальным током не 20А, а 16А, т.к. бытовые розетки рассчитаны на ток не более 16 А.
• Для освещения использую кабель 1,5 кв.мм., но автомат не более 10А, т.к. выключатели рассчитаны на ток не более 10А.
• Необходимо знать, что автомат пропускает ток до 1,13 раза больше своего номинала, сколько угодно долго, а при превышении номинала до 1,45 раза может отключиться только через 1 час. И всё это время кабель будет греться.
• Сечение кабеля правильно выбирать по скрытому способу прокладки, чтобы был необходимый запас прочности.
• ПУЭ п.7.1.34. запрещает использовать алюминиевую проводку внутри зданий.

Спасибо за внимание.

446 комментариев на «Сечение кабеля.Как его правильно выбрать.»

Добрый день! Отличный сайт, очень много полезной информации узнал для себя. Хотел бы обратиться к Вам за помощью. К дому подходит СИП 2×16 к ниму через прокалывающие зажимы попдключен аллюминевый провод 2.5 кв.мм длиной 40м, который идет по чердаку к счетчику. Планируется его замена, будет собран новый шкаф учета и сделано заземление. Посоветуйте какой кабель и какого сечения лучше использовать для замены старого. Спасибо!

Здравствуйте, Александр. Если трасса (путь) кабеля останется прежним (через чердак), то однозначно только медный кабель ВВГнг. Переход с алюминия СИП на медь ВВГ сделаете, где и было ранее соединение через прокалывающие зажимы. Сечение обычно берут 10 кв.мм.

Доброго времени суток. А какие прокалывающие зажимы Вы посоветуете для подключения в этажном щите к AL СИПу на 25 квадратов, ответвлением ВВГ 3х10? Вот такие подойдут ЗПО 16-95|4-35(50) (КВТ) или зубья в них могут повредить моножилу ВВГ?

Не совсем понятно, что делает СИП в этажном щитке, СИП предназначен для прокладки на улице. Вы не перепутали?
И зажимы, какие вы предлагаете, слишком большие будут. Лучше возьмите обычные “орехи”.

Вы конечно же оказались правы, ввод оказался выполнен АПВ35. Теперь вот глядя на хегелевский 733 орех начинаю сомневаться, что он нормально зажмёт такое ответвление. Подскажите, а если не брать в расчёт размер ЗПО то есть ли какие-то ещё противопоказания для них при этом подключении?

Все-таки ЗПО предназначены только для СИП, лучше опыты не проводить, а использовать электрооборудование по назначению. HEGEL 733 до 35 кв.мм., поэтому все должно зажать нормально.

Здравствуйте, скажите пожалуйста, ситуация такая: кинул провод 3х6 гост, чисто для кухни на все розетки. То есть на кухне от этого кабеля к розеткам идут 3х2,5 гост. Будет ли допустимо поставить диф на 25а или даже 32а, чтобы вхолостую не выбивало? Я правильно понимаю, что в моём случае розетки не получат всю силу тока от 3х6,а только от 3х2,5 и соответственно не перегреются?

Правильно ставить автомат на 16А.

Меняю проводку в квартире . Многоквартирный дом 1983 года постройки . Электрик протянул от щитка СИП 4 2 на 16 12 метров . Счетчик остался в общем щитке , а над дверью квартиры он повесил распределительный щит . У меня квартира теперь без заземления ? Или это как -то решается особым способом ? И еще вопрос : посудомойка + чайник + духовка + вытяжка = 1,2+2,0+2,3+0,3=5,8 кВт .Все в одном месте . Две линии кабель 3 на 2,5 до самого распределительного щитка и автомат на 20А или 16 лучше для безопасности ? Или до распределительной коробки в кухне , а дальше на 6 кв. мм ? Очень благодарна буду за разъяснения .

Первый раз слышу о том, что СИП прокладывают в многоквартирынх домах)) В домах 1983 заземления скорее всего и не было (если не было недавно кап. ремонта дома).

Правильно на розеточные группы ставить автомат не более 16А.

Здравствуйте. Какое счение проводов нужно выбрать для перемычек между автоматами, счетчиком и УЗО? Входной провод из подьезда будет 3*6кв, на розетки 3*2,5, свет 3*1,5, плита варочная 3*6 кв.

Анатолий, добрый день.
В вашем случае нужно выбрать перемычки не менее 6 кв.мм., но как-то плохо совмещается кабель 6кв.мм. на Варочную и такой же на Ввод.
Вводной кабель в домах с электроплитами должен быть 10 кв.мм.

Добрый день, прочитал вашу статью и задумался. Помогите разгадать загадку.) Из вашего примера при проводе 6 кв, можно ставить 50А – автомат, для надежности на порядок ниже – это я понял. Вот теперь делема из вашей таблице видно что при 6 кв (в скрытой проводки) 6.7 кВт в 220 сети, а в 3-х фазно 20 кВт. Вопрос как может 3-х фазная сеть выдать 20 кВт, если на дом выдают максималь 10 – 15кВт? Я могу понять когда прибор запитан на 3 фазы и там как я понимаю мощьность делится на каждую фазу, т.е если насос работает на 9 кВт то покаждой фазе идет 3кВт. Я не могу понять, почему 3 фазы заводят 6 мм2 в дом, если по мощность выделяют 10кВт, а в таблице написано что при 10 кВт для 380 можно использовать жилу 2 мм2?

Не нахожу пример, где я указал ставить автомат 50А на кабель сечением 6 кв.мм.

На дом бывает и 30 кВт при трех фазах выделяют, ставил не раз вводной автомат 50А. Мощность 10 кВт при трех фазах – это 3,3 кВт в одной фазе, а для 3.3 кВт можно прокладывать кабель 2,5 кв.мм.

Александр,очень понравился ваш сайт,подскажите пожалуйсто,я в частном доме собираюсь менять вводной кабель от соеденения с сип(2×16 ) до счетчика по чердаку в гофре,собираюсь прокладывать медью,какое сечение мне выбрать?

По хорошему – 2х10 мм2.

Добрый день. Однокомнатная квартира. Щиток застройщика. Вход УЗО 63А 100mА, Освещение – С16 1шт., Розетки комнаты – С16 2шт., Розетки кухни – С16, Розетка в ваной – УЗО С16 30mА (IEK АД12 2Р 16 А 3), Эл.плита – С40. Надо ли что то переделывать?

Павел, добрый вечер.
Надо на свет поставить АВ 10А, т.к. сечение кабеля 1,5 кв.мм., и на электроплиту 32А, т.к. сечение наверняка не более 6 кв.мм.
На ванную у вас стоит диф. автомат, а не УЗО, по хорошему его выбросить, и купить ИЕК УЗО 25/10 мА + АВ 16А. Даже фанаты ИЕКа признают, что электронные диф. автоматы ИЕК отвратительного качества.
Также надо поставить одно УЗО 63/30 на свет квартиры, розетки комнат и кухни. Можно вместо УЗО 63/100, можно дополнительно, места хватит (если уберете 4 модульный диф. автомат и поставите УЗО 25/10+АВ16 – это 3 модуля) и 1 модуль у вас справа еще есть.

Возмутил ответ что нужно заменить ДИФ на УЗО. Запомните УЗО при коротком замыкании не сработает. Он не для этого сделан. Это опасный совет. УЗО всегда ставятся совместно с автоматами или ставятся ДИФ.

Григорий, везде в ответе УЗО указано в связке с АВ, не понимаю, где Вы увидели, что я написал “поставьте одно УЗО без АВ”:

• 25/10 мА+АВ 16А
• УЗО 25/10+АВ16

Здраствуйте. Ситуация такая – застройщик поставил в кваритре в комнатах и на кухне – провод сечением 1,5 на розетки, хотим менять, електрик соглашется поменять на кухне, в команте говорит нельзя, но почему. говорит на розетки 16А, поплавятся, я не очень понимаю о чем речь, но если я готова купить кабель, почему нельзя менять. могут ли быть причины??

День добрый. Был в отпуске, поэтому не отвечал ранее на коментарии.

Анна, застройщик должен за свой счет все вам поменять. Чтобы розетки не плавились, для этого ставят автомат на 16А, а вот как раз, если будет кабель 1,5 кв.мм. и автомат 16А, то кабель может поплавится.

По уму-автомат 10 ампер,сечение провода 1.5 миллиметра квадратного по меди,максимальный ток 17 ампер,розетка на 16ампер.При перегрузке в 1.45-1.5 раза ,то есть при токе в 15-16 ампер автомат отключится за 30-60 минут(если исправен).То есть автомат не перегружен,провод не перегружен,розетка не перегружена.Что будет с самой нагрузкой,подключенной к розетке -это проблемы самой нагрузки,но сеть перегружать нельзя.Если же провод сечением 2.5 миллиметра квадратных по меди,максимальный ток 25 ампер,розетка на 16 ампер,автомат на 16 ампер,отключиться при токе 24-25 ампер за время 30-60 минут.Автомат не перегружен,провод не перегружен,розетка перегружена на 50 % и может даже загорется,если в ней плохой контакт в разъемах или плохо затянуты провода.Как быть?Первый вариант-поставить розетку на 25 ампер.Но эти розетки имеют совсем другую вилку и расположение контактов в розетке,они как правило накладные,электроприбор с обычной вилкой в него не включишь.Не плохой вариант для отдельных мощных эдектроприемников в квартире -электрическая печь,стиральная машина,мощный электрообогреватель.Только в этом случае придется ставить отдельные автоматы в квартирном щитке на каждый такой потребитель и прокладывать отдельную линию.А остальные розетки запитывать проводом 1.5 миллиметра квадратного по меди от автомата 10 ампер и ставить розетки на 16 ампер.Хотя более разумно проложить линии таки проводом в 2.5 миллиметра квадратного по меди и поставить автомат на 10 ампер ,а розетки на 16 ампер.При включении мощной нагрузки в линию сечением 1.5 миллиметра квадратного по меди таки заметно снижение напряжения на такой линии,ну а автомат 14-15 ампер в течение 20 минут точно выдержит. Я же у себя дома пошел немного другим путем.Большинство розеток на 16 ампер таки запитал проводом 1.5 миллиметра квадратного по меди от автоматов на 10 ампер.А вот розетки для стиральной машины ,кондиционера,одну розетку кухни запитал проводом 2.5 миллиметра квадратного и поставилна розетки в 16 ампер автоматы в 16 ампер.При этом исходил из привычек семьи.В розетку для стиральной машины в ваной никто какой то мощной нагрузки включать не будет,кроме стиральной машины,а у нее мощность такая ,что розетки на 16 ампер хватит и при 50 % перегрузке,но частые пуски при стирке могут перегреть провод.Розетка для кондиционера зимой может послужить для включения обогревателя.Но все таки правильней будет для мощных потребителей с автоматами на 16 ампер ставить розетки на 25 ампер.

Здравствуйте, у меня вот какой вопрос к вам: если главный провод который питает улицу сип 4 на 50 А (четырехжильный), то какого сечения купить провод для отключения улицы через автомат,(и какой нужно брать автомат на сколько ампер, и какой марки брать трехфазный счетчик для показания учета?

Василий, добрый день.
Видимо у вас СИП 4х16 кв.мм.? Алюминий сечением 16 кв.мм. = 10 кв.мм. медного кабеля, который вы и должны заводить внутрь дома.
Что касается номинала автомата, то это зависит от того, сколько вам мощности выделила сетевая компания или СНТ, ДНТ и т.д., где у вас жилье. Что касается марки счетчика, то берите наиболее распространенные Меркурий, Энергомера, НЕВА.

Какой необходим автомат в гараже, если планируется установить сварку и моечную машину общей мощностью примерно 5 кВт?

Можно 25А и кабель 4 кв.мм. Этого с учетом, что мыть машину и варить, вы одновременно не сможете, более чем достаточно.
Если нужен запас по мощности, то можно 32А и кабель 6 кв.мм.

Добрый день. Подскажите, пожалуйста, однокомнатная квартира в новостройке. Входной провод 3*6. Электрик предлагает поставить входное УЗО на 63 А и от него автоматы,

провод сечение 1,5 – АВ 16А (4шт) (освящение ванной, освящение кухни, освящение комнаты, теплые полы),

провод сечением 2,5 – АВ 25А (3ш) (розетки ванной, розетки комнаты, розетки кухни, стиральная машинка).

провод сечение 4 – АВ 32А (2шт) (розетка варочной панели(1авт), розетки духовки+микроволновки+холодильника (1авт)

Как считаете так возможно сделать или лучше поставить УЗО на каждую зону?

Здравствуйте,Ксения. Правильно будет:

1. Свет кабель 1,5 кв.мм. и Автомат 6-10 А.
2. Розетки кабель 2,5 кв.мм. и Автомат 16А.
3. Электроплита кабель 6кв.мм. и Автомат 32А.
4. Духовка отдельно кабель 2,5 кв.мм. и Автомат 2,5 кв.мм.Правда если Духовка мощностью более 3,5 кВт, то кабель 4 кв.мм. и Автомат 20А (подключать без розетки).
5. СВЧ+Холодильник и прочие розетки фартука кухни. Сечение 2,5 кв.мм. и Автомат 16А.

Здравтвуйте! Посоветуйте пожалуйста, каким проводом (сечение и марка), сделать ввод в дом при следующих условиях:

1. От столба до дома, через изоляторы фарфоровые на счетчик (со встроенным автоматом С16), и еще 1-2м после счетчика заведен СИП 2*16.;

2. Нужно еще протянуть 15-18м, что бы завести провод в дом. Так вот какой выбрать этот провод, посоветуйте? СИП, АВВГ или же после СИП перейти на ВВГнг?

Благодарю за ответ.

Здравствуйте, Андрей.
Если по воздуху, то лучше СИП, если под землей, то алюминиевым кабелем, он в несколько раз дешевле медного.

Добрый день! Интересует такой вопрос, если до коробки приходит провод сечением 2.5кв.мм. А от ктробки идет на печку сечение 6 кв. Мм. Это допустимо? Или нужно кидать отдельно кабель на плиту? Заранее спасибо.

Здравствуйте, Игорь! Конечно, так делать нельзя! Потому что в вашем случае необходимо поставить АВ на 16А на эту линию, чего видимо для печки будет очень мало.

Добрый день, подскажите пожалуйста электрокотел 24 кВт,советуют кинуть кабель 10мм квадратных и узо 63 ампера, подскажите пожалуйста как правильно поступить

Валентин, 24 кВт – это максимальный ток в 37А, поэтому вам верно посоветовали кабель 10 кв.мм. (медь), автомат должен быть 40А и УЗО на ступень выше на 63А.

Какой поставить автомат и сечение проводов если сварочный аппарат 5,5 кВт.

Андрей, для 5,5 кВт требуется автомат 25А , а значит сечение кабеля надо брать не менее 4 кв.мм.

Нужна помощь. От ТП до точки потребления 1700метров, какое должно быть сечения кабеля для передачи 25кВт (380вольт)на это расстояние. Спасибо большое

Очень большое сечение, у меня получается, что надо брать медь 95 кв.мм.

Здравствуйте.
Подскажите, пожалуйста. К загородному дому подключили 3х фазное электричество подвод до счетика 16мм2 (алюминий), стоят входные автоматы, потом счетчик, далее 3 автомата и розетка. Интересует следующее; какого сечения брать провод для ввода в дом к внутреннему щитку?
Какое сечение для отвода на кухню и стоит ли делать разные линии на мощные потребители (духовка, СВЧ, холодильник, кондер)? На весь свет по дому пущу 3×1.5 На розетки в спальню и санузел (2м линиями) 3×2.5 (хватит ли на стиралку в санузле и кондер в спальне?) И еще в цоколь там гараж-мастерская, кладовая с морозилкой и тепло узел (газ), хочу сделать отвод 3х фазный какого сечения взять провод?

Добрый день, Александр.

1. Обычно до дома прокладывают медь 10 кв.мм. или алюминий 16 кв.мм.
2. На Духовку, Кондей,Посудомойку,Стиральную машинку правильно делать отдельные линии.
3. Какое сечение нужно для цоколя зависит от мощности, какая будет у ваших электроприборов.

Я так и написал до дома протянули 16мм2 алюминий. Меня интересует какого сечения взять провод от счетчика до щитка в доме.

А в гараже ка обычно будет много приборов но в лучшем случае там будет работать 3 шт. разом.

Ну и в котельной газовый котел и в кладовке морозилку на них я думаю хватит и по 3×2,5.

• Где установлен счетчик и где установлен щит в доме? Я думал, что как обычно, счетчик за участком и вам нужно указать кабель до дома.
• Что за приборы в Гараже? Может это конвектора по 3 кВт каждый?
• На газовый котел и морозилку кабель 2,5 кв.мм.

Простите, забыл сказать. Счетчик прям на доме в своем щитке. В доме щиток на той-же стене внутрии метрах в двух.

А в гараже дрели, УШМки, точило в общем такого рода простые инструменты. Но на всяки случай хочу туда 3х фазнаю линию кинуть (на будущее) и уже там от нее еще щиток. Вот отсюда и вопрос какого сечения вести провод в гараж. Одно ясно – 5ти жильный .

Из провода имеется 2×8мм2 алюминиевый СИП

• В дом от ЩУ прокладывайте медь 10 кв.мм.
• До гаража проложите медь 4 кв.мм. Для того, что вы перечислили вам этого более, чем достаточно
• СИП не бывает 8 кв.мм., минимум 16 кв.мм.

Подскажите, какого сечения должен быть СИП -ий кабель для 100 кВт если длина кабеля составляет 500 м.

Получается, что СИП должен быть не менее 90 кв.мм., и то падение напряжения в этом случае 12%, то есть на конце линии получим 202 В. Если конечно, верить онлайн-калькуляторам.

Добрый день! Такая ситуация: в новострое объеденили две однокомнатные квартиры в одну, получилась 3-х комнатная. Но остались два счётчика и соответственно два вводных автомата (по 25А) и два вводных кабеля 1ф ( по 3х4мм2). Так как одна квартира (один адрес) должна иметь только один счётчик то возможно использовать только один вводной кабель, но для 3-х комнатной квартиры он маловат по сечению. Подскажите пожалуйста, из практики какие решения могу быть в данном случае? Можно ли например объеденить два кабеля на один автомат большего типоразмера, чтобы не перекладывать сам вводный кабель уже большего сечения. Понятное дело, что этим всем должны заниматься ссответствующие органы.

Александр, здравствуйте.
Это вопрос Вам прежде всего надо решить со своей управляющей компанией. Я недавно собирал щитки для точно такой же планировки. Там закзачик оставил два ввода и будет платить по 2-м счетчикам.

Добрый день, посоветуйте, покупаю все необходимое, что бы мне собрали "трехфазный щит учета" уличное исполнение, 3 фазы, 380В, 15КВт, какое сечение кабеля купить для внутренний разводки (автомат 25А (2шт), счетчик, может что то добавить?)? Спасибо

Здравствуйте, Иван.
Я обычно такие щиты делаю 10 кв.мм. гибким проводов, чтобы если увеличитье мощность, не пришлось переделывать весь щиток заново.
Обычно ставлю Вводной АВ-Счетчик – АВ (УЗО селективное) для присоединения кабеля.

Здравствуйте! Колодка зажимная винтовая -номинальнй ток 15А. Есть для 6 Ампер и влазит кабель сечением 2.5 . Не надо смотреть на амперы, а ставить можно любую колодку в которую влазит провод ? Они же размерами только различаются а оплавление наверно у них одинаковое при перегреве? Простите, я раньше просто скрутку делал, а счас для дома понаделали всего))

Добрый день, Евгений.
Вы хотите использовать винтовые клеммники для соединения в коробках?

Подскажите пжл. можно ли провести 4метра кабеля СИП4 2Х16 по внутренней части гаража? Обязательно или нет его укладывать в гофру, кабель канал или же вообще каждую жилу в отдельную гофру? Где то слышал что сип в помещениях нельзя прокладывать, он горящий.Со столба будет тянуться сип в гараж через гусак, а щиток будет находиться на противоположной стенке от гусака, не хочется делать лишние разрывы кабеля что бы вставлять ВВГ например, да и нельзя наверное.

Денис, добрый день.
СИП не предназначен для прокладки внутри помещений, но если Вы проложите 4 метра, то думаю, ничего страшного не случится, только надо защитить от механических повреждений (гофра, металлорукав, труба и т.д.)
Или выполнить переход до гаража на ВВГнг, если все сделать правильно, то ничего не случится из-за лишнего соединения.

Здравствуйте Дмитрий.у меня щиток со счетчиком и вводным автоматом висит на стене дома.до вводного автомата идет сип 2на16.вводной автомат с50.потом к счетчику кабель 10кв.мм.после счетчика тоже кабель 10кв.мм.дома щиток уже с групповыми автоматами.вопрос такой:правильно ли сечение кабеля,который заходит в дом.в домашнем щитке 5 групп:2-с16.3-с10.и как сделать перемычки?если из 2.5 кв.мм то с 10 кой она не зажмется.вот фотки.здесь автоматы еще не правильные.

Добрый день.Сечение 10 кв.мм. правильное, а автоматы подключите гребенкой (шинкой). У каждого производителя автоматов есть свои гребенки. Вообще две 10-тки обычно влезает в одну клемму автомата.

Здравствуйте! Подскажите, между вводным автоматом на 32А и счетчиком (меркурий 201) какого сечения кабель необходимо прокладывать? Я так понимаю, чтобы провод не оплавился, то тот что способен выдержать эти 32А пока не сработает АВ. На 4 кв.м2 должно, думаю, хватить? Если я конечно правильно все понимаю)

Здравствуйте, Руслан.
Сечение кабеля необходимо 6 кв.мм. (по меди).

Проводом какого сечения соединять автоматы в щитке?

В электрощит через отверстия в корпусе подключается вводной кабель, далее происходят подключения к электрооборудованию в соответствии со схемой. Например, при сборке щита питающий кабель подключается к вводному автоматическому выключателю, а уже к нему подключаются соответствующее оборудование, которое относится к каждой группе потребителей.

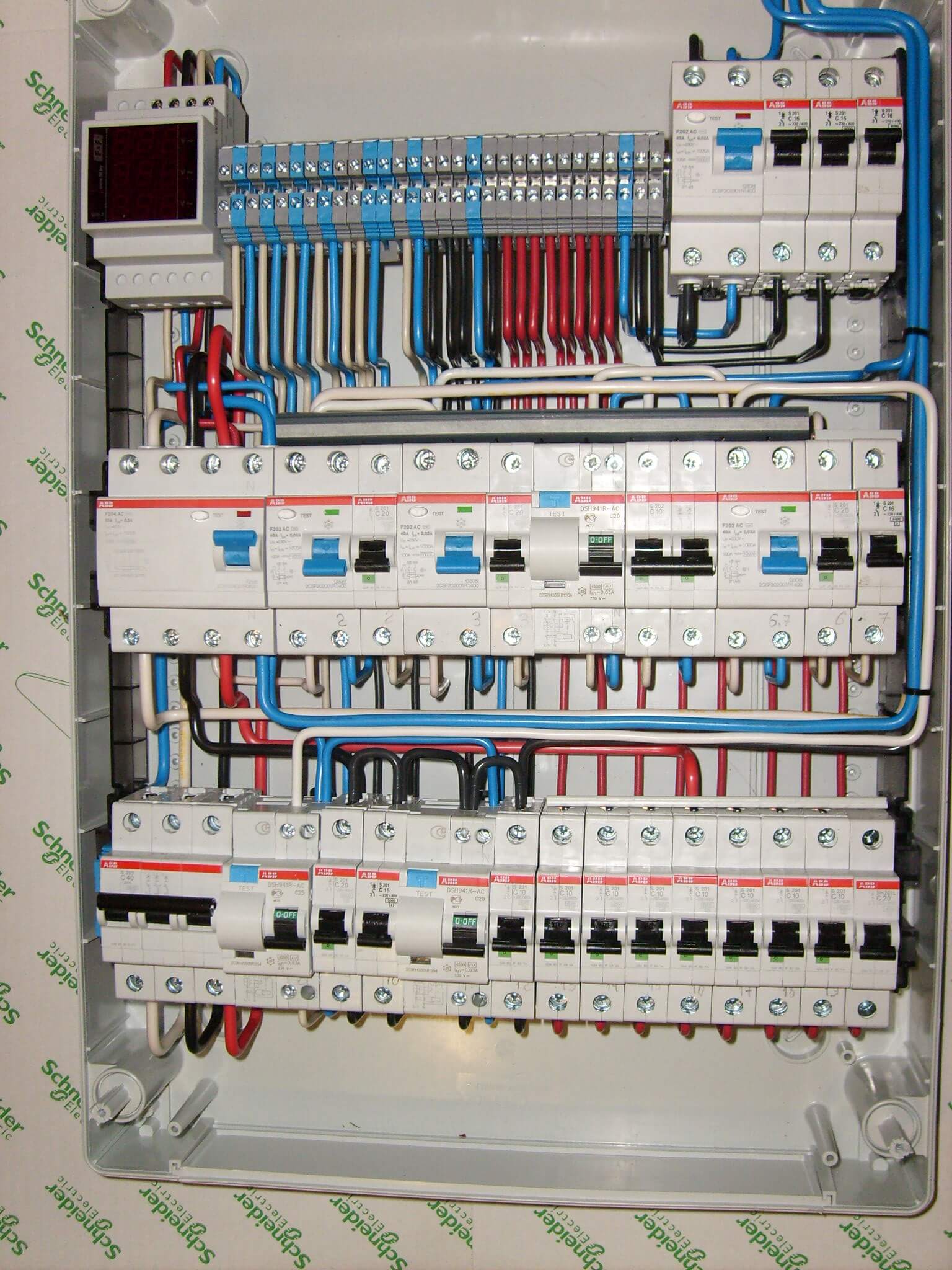

Внутри современного домашнего электрощитка расположено большое число различных коммутационных и защитных приборов и оборудования другого типа, среди которых:

• прибор учета (счетчик электроэнергии).
• автоматические выключатели (вводные или отключающие группы и отдельных потребителей);
• УЗО и дифавтоматы;
• таймеры;
• реле напряжения;
• реле контроля фаз;
• другая автоматика.

Корпус электрощита должен быть заземлен, его металлические дверцы и другие токоведущие части тоже. Для ограничения доступа посторонних лиц и предотвращения поражения электрическим током, он должен запираться на ключ.

Каким должен быть провод

Требования, которые выдвигаются к кабельной продукции любого вида, определяются из условий, в которых они используются и прокладываются. В электрическом щите из-за ограниченного пространства при его сборке возникает необходимость компактной прокладки проводов. Поэтому при сборке провод для электрощита изгибается в соответствии со схемой для соединения функциональных элементов. Из этого выходит условие того, что провод должен нормально выдерживать сгибания, поэтому алюминиевые жилы плохо подходят для этой цели – они ломаются после нескольких сгибаний. Поэтому следует отдавать предпочтения медным жилам.

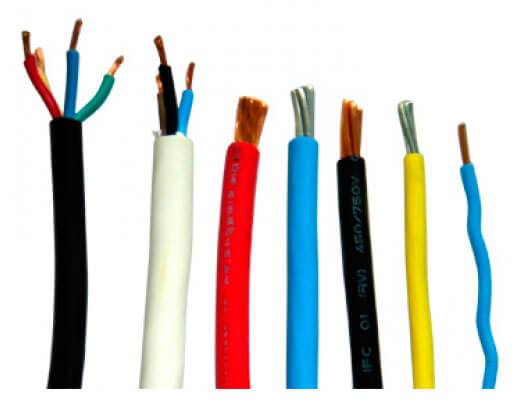

Провода различают по классу гибкости, который зависит от конструкции жил – монолитные (однопроволочные) и многопроволочные. Монолитные жилы, хотя и сложно гнуть, но можно непосредственно подключать к клеммам и винтовым зажимам. К тому же гибкость после монтажа в электрощите не нужна.

С гибкой многопроволочной жилой удобнее работать при сборке, но есть существенная проблема – ее нельзя использовать для подключения к клеммам и винтовым зажимам, которые используют во всех автоматах и прочем оборудовании. Чтобы подключить гибкий провод к такой клемме нужно либо залудить конец, либо обжать его наконечником типа НШВИ или НШВИ2 и подобными. Если пренебрегать этим, контакт получится ненадёжным и недолговечным.

С учетом всего сказанного выше можно сделать вывод, что для монтажа в электрощите подходят отечественные провода:

1. ПВ-1 (ПуВ) – однопроволочная медная жила, одинарная ПВХ изоляция, класс гибкости 1.
2. ПВ-3 (ПуГВ) – многопроволочная медная жила, ПВХ изоляция, 2 класс гибкости – 0,5 до 1,5 мм2; класс гибкости 4 – от 2,5 до 4 мм2; класс гибкости 3 – сечения превышающие 4 мм2.
3. ПВ-4 – многопроволочная медная жила, ПВХ изоляция, более гибкий, чем предыдущий, в зависимости от сечения ПВ-4 имеет 4 или 5 класс гибкости.

Есть и зарубежные аналоги – H05VK, Н07VK на 0,5 и 0,75 кВ соответственно.

Сечение подбирается в соответствии с токами, которые будут протекать через проводник.

Также стоит помнить, что есть стандартные цвета для проводов по назначению:

• фаза – серый или черный;
• ноль – синий;
• земля – желто-зеленый.

При этом нужно проводить такой монтаж, чтобы не было провисаний провода (особенно это касается многопроволочных жил) и лишних перегибов (это касается монолитных жил). Для этого следует заблаговременно определить необходимую длину провода, после чего отрезать на 2-3 см больше, чтобы обеспечить нормальный ввод конца в клемму автомата.

Соединения в распределительном щите с вводным автоматом группы потребителей делают с помощью перемычек между соседними автоматами, для этого можно использовать и гибкий и жёсткий провод с однопроволочной жилой, но последний удобнее, поскольку не нужно использовать наконечники НШВИ. Лучше вообще избегать перемычек, если это возможно и пользоваться соединительной шиной. Она жесткая, контакт будет хорошим, и монтаж будет наглядным и эстетичным.

Напоследок рекомендуем просмотреть полезное видео по теме:

Теперь вы знаете, какой выбрать провод для сборки электрощита в частном доме либо квартире. Надеемся, предоставленная информация была для вас полезной и понятной!

Проводом какого сечения соединять автоматы в щитке?

Одним из важнейших условий надёжной и долговечной работы электрощита является использование для соединения смонтированных в нём элементов провода нужной марки, и соблюдение правил выполнения электромонтажных работ. В настоящей статье сделана попытка помочь определить, каким проводом делать разводку во внутридомовом электрощите.

Какой провод использовать для сборки щита?

Любая кабельно-проводниковая продукция выбирается с учётом особенностей её дальнейшего использования и прокладки. Решая, каким проводом делать электрощит, обязательно учитывают следующее.

Ограниченное внутреннее пространство электрического щита любого назначения требует максимально компактного размещения проводов. Для этого их приходится многократно изгибать в различных направлениях, согласно разработанной схеме соединения встроенных элементов. Соответственно, одним из важнейших требований к выбираемому проводу становится его достаточная гибкость.

Это положение оставляет только одно решение — монтажный провод, используемый для электрощита, должен быть медным. Алюминий после нескольких сгибаний, разгибаний ломается.

Существует 6 классов гибкости медного провода. Отнесение той или иной марки к одному из них, зависит от конструктивного исполнения жил. Они могут быть однопроволочными (монолитными) или многопроволочными. Каждый из этих вариантов имеет свои плюсы и минусы. Первые допускают прямое подключение к винтовым зажимам и клеммам. А то, что их сложнее сгибать, чем вторые, после завершения монтажа становится непринципиально.

Многопроволочными проще и удобнее вести монтаж проводов в любом электрощите.Однако, для подключения к оборудованию и автоматам, их концы следует предварительно обрабатывать (обжимать специальными наконечниками НШВИ, либо лудить). В противном случае, контакт будет недолговечным и крайне ненадёжным.

Оптимальным проводом, используемым для сборки электрощита, и выполнения иных внутридомовых (внутриквартирных) электромонтажных работ можно назвать следующие российские марки (и их импортные аналоги):

• ПВ-1 (новая маркировка, ПуВ) — медная однопроволочная жила в одинарной изоляции из ПВХ. Имеет 1 класс гибкости.
• ПВ-3 (ПуГВ) — медная многопроволочная жила, аналогичная изоляция. Класс гибкости зависит от сечения: 3 — при сечении ≥ 4 мм 2 , 4 – (2,5-4,0) мм 2 , 2 – (0,5-1,5) мм 2 .
• ПВ-4 — ПВХ изоляция, многопроволочная жила. Обладает максимальной гибкостью (в сравнении с предыдущими марками). В зависимости от сечения она может быть 5 или 4 класса.

Требуемое сечение подбирается с учётом величины токов, которые будут через провод протекать.

Что лучше: жесткий или гибкий провод в монтаже распределительного щитка?

Главным отличием жестокого провода, применяемого для электрощита от гибкого является возможность гибкого провода изгибаться в нужном направлении до 12 раз (снижается со временем), а также лёгкость, с которой он гнётся.

Как правило, для подключения автоматики в распределительном щите, профессиональные электромонтажники используют гибкий провод ПуГВ. Так как с ним удобнее работать. При работах, самостоятельно выполняемых жильцами или неквалифицированными шабашниками, весьма часто применяют жёсткий провод.

И в первом, и во втором случае можно добиться требуемого качества сборки. Однако, более эстетично смотрится монтажная схема, собранная с использованием гибкого провода.

Применение алюминиевых кабелей для монтажа автоматики

Не рекомендуется монтировать автоматику в распределительный электрощиток, соединяя её алюминиевым проводом, в силу его:

• низкой прочности (ломается при перегибах);
• скрутку алюминиевых проводов практически невозможно припаять, весьма сложно сварить. Это приводит к высокой вероятности нарушения контакта со временем.
• При равных сечениях способен пропускать меньшие токи;
• согласно требований ПУЭ (п.7.1.34 — В зданиях следует применять кабели и провода с медными жилами).

Однако, если вы сможете найти провода с жилами из сплава алюминия и железа марок 8030, 8176, можно воспользоваться ими. Эти марки обладают повышенными механическими свойствами. Производитель заявляет о гибкости 6, наивысшего класса. Достигнуть этого удалось за счёт изменения структуры имеющейся кристаллизационной решётки материала.

Такой провод допускает без повреждения изгиб под углом до 90° в течение 15 раз.

Материал обладает рядом существенных преимуществ по отношению к меди:

• сплав весит значительно меньше (примерно на 60%);
• этот провод почти на 70% дешевле медного, рассчитанного на аналогичную силу тока и мощность.

Поэтому, начиная с 16.10.17, Минэнерго разрешил применять алюминий (в данном исполнении) при обустройстве электропроводки квартир и жилых домов. Основание — приказ № 968.

Выбор необходимого сечения провода в электрощите

Если речь идёт о внутриквартирной электропроводке, исходят из того, что она рассчитана на максимальную токовую нагрузку 25А (на это же значение подбираются и автоматы защиты). Ввод в квартиру выполняется проводом с медной жилой в 4 мм 2 (способна воспринимать нагрузку ≤ 6кВт).

Минимальное сечение жилы, согласно ПУЭ (п.7.1.35) для электропроводки в квартире (включая щит) должно быть ≥ 2,5 мм 2 (это провод диаметром 1,8 мм) и I=16А. это позволяет подключать потребители мощностью ≤ 3,5 кВт.

Сечение провода, применяемого в электрощите, рассчитывается по формуле S=0,785D 2

Для многожильного провода замеряется сечение 1 жилы (микрометром или штангенциркулем) и умножается на их число.

Основные правила и нюансы при прокладке проводов в электрощите

Соединение проводов, монтируемых в электрощите, ведётся в строгом соответствии с имеющейся электросхемой. Идеальной, является ситуация, когда у владельца дома (квартиры) имеется готовый проект для конкретного дома (квартиры). Схема электрического щита в ней будет обязательно.

В противном случае, требуется заказать схему в специализированной компании, имеющей в штате квалифицированных электромонтажников.

Удобнее всего выполнять сборку на вынесенной DIN-рейке (они съёмные).

После размещения автоматики на рейке и её маркировки, их подключают с использованием многожильного гибкого провода с медными жилами. Оптимальный выбор, ПуГВ (ПВ-3) требуемого сечения. Обязательно выполняется маркировка проводов, прокладываемых в электрощите. Это существенно упрощает работу в дальнейшем.

Концы провода обязательно зачищаются (лучше, стриппером). Если его нет, обычным ножом. Затем обработанный конец вставляется в наконечник. Для одного конца применяют специальные изделия типа (НШВИ). Для пары (НШВИ-2). Это втулочные наконечники, имеющие необходимую степень изоляции. После чего, концы обжимаются. Для этого рекомендуется пользоваться пресс-клещами.

Продукцию надлежащего качества производят такие предприятия, как Севкабель или Кольчугино. Есть ещё два три завода, провод и кабель которых соответствует требованиям ГОСТ. Остальную электропроводку (особенно, изготовленную по ТУ) следует предварительно обязательно проверять на заниженное сечение.

Для повышения качества монтажа рекомендуется пользоваться монтажными гребёнками и ограничителями на DIN рейки (для фиксации установленных автоматов от горизонтальных смещений).

При выполнении монтажных работ следует руководствоваться цветами жил:

• фазный провод – чёрный или серый;
• нулевой – синий;
• заземление – двухцветный (жёлто-зелёный).

Чтобы не было лишних изгибов и провисаний, следует заранее определить длину каждого провода, и оставить припуск на 20-30 мм.

Провод, подходящий для перемычек, устанавливаемых в электрощитке, должен быть жёстким однопроволочным. Однако более высокого качества сборки и надёжности позволяет добиться применение соединительной жилы.

Не рекомендуется в одну колодку подключать больше пары проводов одинакового сечения.

Запрещается прокладывать под рейкой DIN провода подключаемых линий.

Каким проводом собирать электрощиток

Ввод электропитания в современной квартире не производится напрямую. Между подходящим кабелем и внутренней электропроводкой устанавливается электрощит.

Внутри этого ящика находятся различные защитные устройства, от выбора которых зависит безопасность людей, живущих в доме. Но не менее важным является то, какой был использован провод для сборки щита.

Состав современного электрощита

Современный электрощит представляет собой достаточно сложную конструкцию, внутри которой находятся разнообразные защитные и коммутационные устройства:

• однозонный или многозонный опломбированный электросчётчик, ведущий учёт электроэнергии;
• автоматические выключатели, отключающие питание линии при перегрузке или коротком замыкании;
• УЗО или дифавтоматы, защищающие людей от поражения электрическим током;
• реле напряжения, предохраняющие электроприборы от повышенного или пониженного напряжения;
• таймеры, выключатели нагрузки и другие защитные и коммутационные устройства.

Все приборы, используемые в квартирных электрощитах или бытовых и административных помещениях промышленных предприятий, устанавливаются на металлическую DIN-рейку. Монтируется щиток обычно в помещении возле входа.

На улице может устанавливаться только прибор учёта вместе с вводным автоматом. Металлический корпус ящика необходимо заземлять, дверца должна соединяться с корпусом специальным проводом.

При любом количестве приборов в схеме используется только два провода — фазный и нулевой. Все заземляющие проводники присоединяются только к заземляющей шине.

Важно! Согласно нормам ПУЭ и традициям электромонтажа, если на корпусе не указана схема подключения, подвод питания к автоматам и другим устройствам производится к верхним клеммам.

Выбор провода

При установке в щиток устройств защиты кажется, что внутри остаётся много места, но это не так. Его полностью займет провод для сборки щита и отходящие кабеля. Поэтому необходимо выбирать провода минимального диаметра.

Этому требованию отвечают медные токопроводящие жилы, имеющие меньшее сечение при одинаковом допустимом токе по сравнению с алюминиевыми проводниками.

Кроме того, алюминиевые провода чаще обламываются при подключении, поэтому при использовании алюминиевого провода для сборки электрощита необходимо оставлять запас по длине большего размера, что дополнительно «съедает» свободное место.

Марка провода

Для сборки электрощита могут использоваться различные виды проводов, самыми удобными из которых являются следующие:

• ПВ-1. Одножильный медный провод в изоляции из ПВХ, класс гибкости 1.
• ПВ-3. Многожильный медный провод в виниловой изоляции, может быть различного класса гибкости — 2, 3 или 4. Сейчас производится под маркой ПуГВм — провод установочный, гибкий, в изоляции из ПВХ.
• ПВ-4. Многожильный медный провод в виниловой изоляции, 4 или 5 класса гибкости.

Сечение провода для сборки щита

Сечение провода для сборки щита должно соответствовать токовой нагрузке и параметрами автоматических выключателей. Выбор сечения подходящего кабеля и перемычек между вводным автоматом и другими устройствами зависит от нескольких факторов:

• Выделенная мощность. Актуально для частных домов с электроотоплением и квартир, оборудованных электроплитами большой мощности. В обычных квартирах электрокомпанией устанавливается автомат с уставкой 16А, для которого достаточно медного кабеля сечением 2,5мм².
• Количества фаз. При наличии в доме 3-х фазного напряжения 380В ток потребления каждой фазой и необходимое сечение провода для сборки трехфазного щита уменьшается по сравнению с однофазным вводом 220В. В квартирах такое питание не встречается.
• Расстояние от вводного щитка до магистрали. Если до линии передач или до вышестоящего автомата менее 30 м, то выбор сечения производится согласно ПУЭ таблица 1.3.4. При большем расстоянии необходимо учесть потери напряжения в кабеле и использовать специальные таблицы или один из онлайн-калькуляторов. В результате сечение подходящих проводов может быть намного больше, чем сечение перемычек.

Допускается воспользоваться европейскими стандартами, в которых указано, какой провод использовать для сборки щита:

• 25А — 4мм²;
• 32А — 4мм²;
• 40А — 6мм²;
• 50А — 10мм²;
• 63А — 16мм².

Сечение этих кабелей является завышенным по сравнению с требованиями ПУЭ, но в результате повышается надёжность щитка.

Многожильный или одножильный

По конструкции токопроводящие жилы, используемые для сборки электрощита, есть двух типов:

• Одножильные или однопроволочные. В этих кабелях жила монолитная и состоит из одной проволоки. Эти провода после изгибания не возвращаются в первоначальное состояние, для подключения к клеммам одножильных проводников не нужны специальные наконечники, короткие перемычки требуется дополнительно фиксировать в щитке.
• Многожильные или многопроволочные. Отличаются более высокой гибкостью, из-за чего их называют «гибкие». Каждый из проводов состоит из нескольких тонких медных жил. Легко укладывается в щите, но требует фиксации пластиковыми хомутами. Для присоединения к аппаратам концы необходимо опрессовывать наконечниками НШВИ или аналогичными.

Сборку электрощита целесообразнее производить одножильными проводами типа ПВ-1 ил ПВ-4. Они легко подключаются и при демонтаже автомата для его замены остаются на прежнем месте, что облегчает установку нового устройства.

Совет! Допускается для монтажа электрощита использовать отрезки разделанного кабеля КВВГнг.

Цветовая маркировка

Цвет изоляции жил проводов в кабелях может быть различным и соответствует назначению проводника:

• фаза А (L1) — жёлтый;
• фаза В (L2) — зелёный;
• фаза С (L3) — коричневый;
• нейтраль N — чёрный;
• заземление РЕ — жёлто-зелёный.

В однофазных схемах могут применяться провода цвета любой из фаз, но чаще всего используется коричневый (фаза) и чёрный (нейтраль).

Важно! Жёлто-зелёный провод устанавливается только в цепях заземления. В других местах использовать его запрещено.

Правила сборки электрощита

Существует несколько правил, которых необходимо придерживаться для сборки или приобретения надёжного электрощитка:

1. 1. Электрощит является таким же электротехническим изделием, как автомат или двигатель. Поэтому у готового изделия должен быть техпаспорт, в котором указаны название и товарный знак производителя, степень защиты от погодных условий IP, номинальные напряжение и частота сети, а так же дата изготовления.
2. 2. Все провода прокладываются в свободном от аппаратуры пространстве. После монтажа они закрепляются специальными креплениями или увязываются пластиковыми хомутами.
3. 3. Все клеммы затягиваются с усилием 2-3,5Нм. На практике это означает с усилием, но без фанатизма.
4. 4. Все металлические элементы, в том числе DIN-рейки необходимо заземлять. Стальная дверца должна соединяться с корпусом куском провода.
5. 5. При прокладке кабелей необходимо оставлять запас для подключения. Его величина должна быть на 40см больше размеров ящика.
6. 6. На все аппараты и кабеля нужно наклеить бирки или нанести маркером условные обозначения. Схему щитка и электропроводки наклеивают на внутреннюю сторону дверцы или кладут внутрь ящика для облегчения будущих ремонтов.

Что нельзя делать в электрощите

Есть так же операции, которые нельзя выполнять при монтаже электрощита. Это может привести к выходу из строя аппаратуры, а иногда даже к возгоранию и пожару:

• Лудить концы проводов, особенно многожильных. Олово очень мягкий металл и через некоторое время вывод, прижатый болтом, меняет форму. Это приводит к ослаблению и нагреву контакта. Например, если залудить провод и подключить его к автомату, со временем пайка начнет «плыть», особенно при хороших нагрузках. При необходимости подключить многожильный провод следует использовать наконечники НШВИ.
• Нельзя располагать кабеля под DIN-рейкой, а тем более прижимать. Это может привести к разрушению изоляции и короткому замыканию.
• Не следует нарушать правила цветовой маркировки проводов. Это усложняет процесс монтажа и ремонта электрощита.

Прокладка и подготовка провода

Сборка электрощита заключается в монтаже аппаратуры и подключении проводов. Если защитные приборы нужно просто установить на DIN-рейку согласно схеме расположения, то прокладка и подключение проводов производится в несколько этапов:

1. 1. Разделать все кабеля на необходимую длину, зачистить концы на 10-15мм. При необходимости на многожильные провода напрессовать наконечники НШВИ.
2. 2. Подключить все провода заземления РЕ, имеющие жёлто-зелёную изоляцию. Они присоединяются к открытой заземляющей планке.
3. 3. Производится подключение синих нейтральных проводов N. В зависимости от принципиальной схемы они присоединяются к соответствующим устройствам или к закрытой нейтральной колодке.
4. 4. После подключения нейтральных и заземляющих проводников производится присоединение фазных коричневых проводов. Они подключаются только к защитным или коммутационным устройствам.

После подключения кабелей все устройства соединяются перемычками согласно схеме. Коротким отрезкам проводов, соединяющим верхние клеммы автоматических выключателей, можно предварительно придать необходимую форму или использовать гребёнку (соединительную шину).

Важно! Перед присоединением питающего кабеля к вводному автомату необходимо проверить отсутствие напряжения и, при необходимости, отключить напряжение.

Нормативные документы

Конструкция, процесс сборки и другие этапы изготовления электрощита определяется различными нормативными документами. Общие требования к этим изделиям указаны в ГОСТе 32395-2013 «Щитки распределительные для жилых зданий».

Требования к выбору проводов в этом документе находятся в разделе 6.7. Особо среди них можно отметить п.п.6.7.2-6, в которых указано, каким проводом собирать электрощиток:

• 6.7.2. Сечение проводов, соединяющих отдельные элементы в щитке, выбирается исходя из параметров этих приборов и схем подключения. При этом не учитываются параметры вышестоящего автомата.
• 6.7.2.1. Сечение проводников, соединяющих входные клеммы группы приборов, определяется общим током устройств с учётом коэффициента одновременности. Подробно правила выбора изложены в приложении Б настоящего ГОСТа.
• 6.7.2.2. Сечение провода, соединяющего вышестоящий автомат с группой приборов, рассчитывается аналогично п.6.7.2.1. Допускается использовать уже полученные данные.
• 6.7.4. Согласно этому пункту соединительный провод для сборки щита не должен иметь соединений и касаться элементов, находящихся под напряжением или таких, которые могут повредить изоляцию кабелей. Запрещается изгибать провода под углом 90°. Минимальный радиус должен составлять не менее 6 наружных диаметров.
• 6.7.5-6. Согласно этим пунктам провода разного назначения должны отличаться друг от друга по цвету изоляции. При этом следует соблюдать правила цветовой маркировки проводов.
• Все провода не должны иметь каких либо промежуточных соединений (скрутка, пайка и т.п.). 6.7.4

При сборке следует учитывать так же ПУЭ, СНиП и другие нормативные документы.

Выбор провода для разводки в щитке

1. Общие принципы выполнения разводки в щитке
2. Как выбрать металл провода
3. Одножильные и многожильные провода
4. Сечение
5. Наиболее подходящие марки проводов
6. Цветовая маркировка и перемычки автоматов

Работы, связанные с электричеством, требуют высокого уровня подготовки мастера. Аварийную ситуацию могут создать как некачественные комплектующие или недостаточная образованность электрика, так и неправильно подобранные провода.

Общие принципы выполнения разводки в щитке

Щит содержит в себе всю аппаратуру и механизмы для подключения потребителей к электроэнергии. Для его правильной работы и безопасности важно использовать подходящие провода и качественные детали, потому что из-за неисправности пользователи могут остаться без света, или и вовсе начнется возгорание. Функция проводников в электрощитке – соединение контроллеров, индикаторов и прочих устройств. Весь щиток, включая металлический корпус, должен быть надежно заземлен. В идеале нужно и вешать замок, чтобы посторонние люди не имели доступа к оборудованию.

Подключение должно проходить так, чтобы соединительные проводки не провисали. Для этого нужно тщательно измерять расстояние между элементами подключения и отрезать на несколько сантиметров больше, чтобы их можно было ввести в клеммы. На этом нельзя экономить, и если расчеты оказались неправильными, лучше повторить операцию.

Как выбрать металл провода

В электрощитах нужно использовать медные провода. Все потому, что этот металл хорошо поддается загибанию и не переламывается. Алюминий же будет сложно согнуть и даже современные провода из этого материала выдерживают не больше нескольких сгибов, а затем просто ломаются.

В щитке же все должно быть плотно установлено, поэтому провод должен быть максимально пластичным.

Одножильные и многожильные провода

Тип жил является показателем гибкости проводов. Плюс моножил в том, что их можно сразу вставлять в зажимы, но при этом некоторые из них плохо гнутся, что вызывает трудности. Многожильные намного пластичнее и ими удобно работать, но при этом их концы обязательно нужно спрессовать специальным наконечником, и только потом использовать.

Сечение

Сечение нужно выбирать в соотношении с током, который будет проходить в щитке. Однако, если при покупке провод вызывает сомнения, на него нет удостоверения качества или есть неуверенность в достоверности информации о сечении, нужно взять с запасом. К примеру, не 6 мм, а 10.

Наиболее подходящие марки проводов

Для установки используют и отечественные, и импортные материалы. Из российских товаров можно посоветовать ПВ-1 (однопроволочные), или ПВ-3, ПВ-4 (многопроволочные). Из зарубежных аналогов прекрасно подойдут для таких работ H05VK, Н07VK.

Цветовая маркировка и перемычки автоматов

Также важную роль играет цвет оболочки. Нужно обращать на это внимание, потому что черные, красные, коричневые, фиолетовые, серые, розовые, оранжевые, белые и бирюзовые – это фазные. Желто-зеленая оболочка говорит о том, что перед вами защитный или нулевой защитный, который можно использовать для заземления. Если к этому цвету добавляется голубой –это совмещенный рабочий и нулевой. Если провод просто голубой, значит, проводник нулевой рабочий или средний.

Между соседними автоматами устанавливают перемычки. Для подключения можно использовать и одножильные, и многожильные материалы, но первые все же будут удобнее – их не нужно прессовать.

Сейчас все чаще рекомендуют избегать перемычек и использовать специальные шины, которые за счет своей жесткости обеспечат хороший контакт. Дополнительным плюсом шины является то, что выглядит это очень аккуратно.

Чтобы сделать правильные выбор комплектующих, нужно учитывать материал, просчитать величину напряжения, которое будет проходить по проводнику. Немаловажную роль играет сечение и даже цвет оболочки. Ошибочный выбор материала может привести ко многим плачевным последствиям, поэтому лучше всего делегировать задачу создания разводки мастеру, который может подтвердить свою профессиональность.

Как подключить автомат в щитке без ошибок

Подключение автоматов в щитке – вход сверху или снизу?

Первое с чего бы хотел начать это правильность подключения автомата в принципе. Как известно автоматический выключатель имеет два контакта для подключения подвижный и неподвижный. На какой из контактов необходимо подключать питание к верхнему или нижнему? На сегодняшний день споров по этому поводу развелось очень много. На любом электротехническом форума куча вопросов и мнений на этот счет.

Обратимся за советом к нормативным документам. Что сказано в ПУЭ по этому поводу? В 7-м издании ПУЭ пункт 3.1.6. сказано:

Как видно, в правилах сказано, что питающий провод при подключении автоматов в щитке должен присоединяться, как правило, к неподвижным контактам. Это также относится ко всем узо, дифавтоматам и прочих устройств защиты. Из всей этой вырезки непонятно выражение «как правило». То есть вроде, как и должно, но в некоторых случаях может быть и исключение.

Чтобы понимать, где расположен подвижный и неподвижный контакт нужно представлять внутреннее устройство автоматического выключателя. Давайте на примере однополюсного автомата рассмотрим, где находится неподвижный контакт.

Перед нами автомат серии ВА47-29 фирмы IEK. Из фото понятно, что неподвижным контактом у него является верхняя клемма, а подвижным контактом – нижняя клемма. Если рассмотреть электрические обозначения на самом выключателе, то здесь тоже видно, что неподвижный контакт находится сверху.

У автоматических выключателей других фирм производителей аналогичные обозначения на корпусе. Взять, например автомат фирмы Schneider Electric Easy9, у него неподвижный контакт также находится сверху. Для УЗО Schneider Electric все аналогично сверху находятся неподвижные контакты, а снизу подвижные.

Другой пример, защитные устройства фирмы Hager. На корпусе автоматических выключателей и УЗО hager также можно увидеть обозначения, из которых понятно, что неподвижные контакты находятся сверху.

Давайте разберемся, с технической стороны есть ли значение, как подключить автомат сверху или снизу.

Автоматический выключатель защищает линию от перегрузок и коротких замыканий. При появлении сверхтоков реагируют тепловой и электромагнитный расцепитель, расположенные внутри корпуса. С какой стороны будет подключено питание сверху или снизу для срабатывания расцепителей разницы абсолютно нет. То есть с уверенностью можно сказать, что на работу автомата не влияет, на какой контакт будет подведено питание.

По правде говоря, должен отметить, что производители современных «брендовых» модульных устройств, такие как ABB, Hager и прочие допускают подключение питания к нижним клеммам. Для этого на автоматах имеются специальные зажимы, предназначенные под гребенчатые шины.

В недалеком советском прошлом у всех автоматов неподвижный контакт располагался вверху (например, АП-50). Сейчас по конструкции модульных АВ не разберешь где подвижный, а где неподвижный контакт. У АВ которые мы рассматривали выше, неподвижный контакт был расположен сверху. А где гарантии, что у китайских автоматов неподвижный контакт будет расположен сверху.

Поэтому в правилах ПУЭ подключение питающего проводника к неподвижным контактам подразумевает лишь подключение на верхние клеммы в целях общего порядка и эстетики.

Подключаем провода к автомату – кабель с монолитной жилой

Как выполняет подключение автоматов в щитке большинство пользователей? Какие ошибки можно при этом допустить? Давайте разберем здесь ошибки, которые наиболее часто встречаются.

Ошибка 1 – Попадание изоляции под контакт

Все знают, что перед тем как подключить автомат в щитке нужно снять изоляцию с подключаемых проводов. Казалось бы, здесь нет ничего сложного, зачистил жилу на нужную длину, затем вставляем ее в зажимную клемму автомата и затягиваем ее винтом, обеспечивая тем самым надежный контакт.

Но встречаются случаи, когда люди в недоумении, почему выгорает автомат, когда все правильно подключено. Или почему периодически пропадает питание, когда проводка и начинка в щитке абсолютно новые.

Одна из причин вышеописанного попадание изоляции провода под контактный зажим автоматического выключателя. Такая опасность в виде плохого контакта несет в себе угрозу оплавления изоляции, не только провода, но и самого автомата, что может привести к пожару.

Чтобы этого исключить нужно, следить и проверять, как затянут провод в гнезде. Правильное подключение автоматов в распределительном щите должно исключать такие ошибки.

Ошибка 2 – Нельзя подключать несколько жил разных сечений на одну клемму АВ

Если возникла необходимость подключить несколько автоматов стоящих в одном ряду от одного источника (провода) для этой цели как невозможно лучше подойдет гребенчатая шина. Но такие шины не всегда есть под рукой. Как объединить несколько групповых автоматов в таком случае? Любой электрик, отвечая на этот вопрос, скажет сделать самодельные перемычки из жил кабеля.

Чтобы сделать такую перемычку используйте куски провода одинакового сечения, а лучше вообще не разрывайте его по всей длине. Как это сделать? Не снимая с провода изоляцию, формируете перемычку нужной формы и размеров (по количеству ответвлений). Затем зачищаем изоляцию с провода в месте перегиба на нужную длину, и у нас получается неразрывная перемычка из цельного куска провода.

Никогда не объединяйте автоматы перемычками кабелем разного сечения. Почему? При затягивании контакта хорошо зажмется жила с большим сечением, а та жила, у которой сечение меньше, будет иметь плохой контакт. Как следствие оплавление изоляции не только на проводе, но и на самом автомата, что несомненно приведет к пожару.

Пример подключения автоматических выключателей перемычками из разных сечений кабеля. На первый автомат приходит «фаза» проводом 4 мм2, а на другие автоматы уже идут перемычки проводом 2.5 мм2. На фото видно, что перемычка из проводов разного сечения. Как следствие плохой контакт, повышение температуры, оплавление изоляции не только на проводах, но и на самом автомате.

Для примера попробуем затянуть в клемме автоматического выключателя две жили с сечением 2.5 мм2 и 1.5 мм2. Провод сечением 1,5 мм2 свободно болтался.

Еще один пример на фото дифавтомат, в клемму которого воткнули два провода разного сечения и попытались все это дело надежно затянуть. В результате чего, провод с меньшим сечением болтается и искрит.

Ошибка 3 – Формирование концов жил проводов и кабелей

Этот пункт, скорее всего, относится не к ошибке, а к рекомендации. Для подключения жил отходящих проводов и кабелей к автоматам мы снимаем с них изоляцию примерно на 1 см, вставляем оголенную часть в контакт и затягиваем винтом. По статистике 80 % электриков именно так и подключают.

Контакт в месте соединения получается надежный, но его дополнительно можно улучшить без лишних затрат времени и средств. При подключении к автоматам кабелей с монолитной жилой сделайте на концах U-образный загиб.

Такое формирование концов увеличит площадь соприкосновения провода с поверхностью зажима, а значит контакт будет лучше. P.S. Внутренние стенки контактных площадок АВ имеют специальные насечки. При затягивании винта эти насечки врезаются в жилу, благодаря чему надежность контакта увеличивается.

Присоединение к автомату многожильных проводов

Для разводки щитов электрики часто отдают предпочтение гибкому проводу с многопроволочной жилой типа ПВ-3 или ПуГВ. С ним легче и проще работать, чем с монолитной жилой. Но здесь есть одна особенность.

Основная ошибка, которую допускают новички в этом плане, подключают многожильный провод к автомату без оконцевания. Если обжать голый многожильный провод как он есть, то при затягивании жилки передавливаются и обламываются, а это приводит к потере сечения и ухудшению контакта.

Опытные специалисты знают, что затягивать голый многожильный провод в клемме нельзя. А для оконцевания многопроволочных жил нужно применять специальные наконечники НШВ и НШВИ.

Корме того, если существует необходимость подключения двух многожильных провода к одному зажиму автомата для этого нужно использовать двойной наконечник НШВИ-2. С помощью НШВИ-2 очень удобно формировать перемычки для подключения нескольких групповых автоматов.

Пайка проводов под зажим автомата — ERROR (ошибка)
Отдельно хотел бы остановиться на таком способе оконцевания проводов в щите как пайка.

При сборке распределительных щитов НЕЛЬЗЯ опаивать и облуживать многопроволочную жилу. Дело в том, что луженое соединение со временем начинает «плыть». И чтобы такой контакт был надежный, его постоянно нужно проверять и подтягивать. А как показывает практика, про это всегда забывают. Пайка начинает перегреваться, припой плавится, место соединения еще больше ослабляется и контакт начинает «выгорать». В общем, такое соединение может привести к пожару.

Поэтому если при монтаже используется многожильный, провод то для его оконцевания нужно применять наконечники НШВИ.

Как подобрать сечение провода для соединения автоматов в щитке

Применение алюминиевых кабелей для монтажа автоматики

Не рекомендуется монтировать автоматику в распределительный электрощиток, соединяя её алюминиевым проводом, в силу его:

• низкой прочности (ломается при перегибах);
• скрутку алюминиевых проводов практически невозможно припаять, весьма сложно сварить. Это приводит к высокой вероятности нарушения контакта со временем.
• При равных сечениях способен пропускать меньшие токи;
• согласно требований ПУЭ (п.7.1.34 — В зданиях следует применять кабели и провода с медными жилами).

Однако, если вы сможете найти провода с жилами из сплава алюминия и железа марок 8030, 8176, можно воспользоваться ими. Эти марки обладают повышенными механическими свойствами. Производитель заявляет о гибкости 6, наивысшего класса. Достигнуть этого удалось за счёт изменения структуры имеющейся кристаллизационной решётки материала.

Такой провод допускает без повреждения изгиб под углом до 90° в течение 15 раз.

Материал обладает рядом существенных преимуществ по отношению к меди:

• сплав весит значительно меньше (примерно на 60%);
• этот провод почти на 70% дешевле медного, рассчитанного на аналогичную силу тока и мощность.

Поэтому, начиная с 16.10.17, Минэнерго разрешил применять алюминий (в данном исполнении) при обустройстве электропроводки квартир и жилых домов. Основание — приказ № 968.

Выбираем сечение кабеля по мощности

Подобрать сечение провода можно по мощности приборов, которые будут подключаться. Эти приборы называются нагрузкой и метод может еще называться «по нагрузке». Суть его от этого не меняется.

Выбор сечения кабеля зависит от мощности и силы тока

Собираем данные

Для начала находите в паспортных данных бытовой техники потребляемую мощность, выписываете ее на листочек. Если так проще, можно посмотреть на шильдиках — металлических пластинах или стикерах, закрепленных на корпусе техники и аппаратуры. Там есть основная информация и, чаще всего, присутствует мощность. Опознать ее проще всего по единицам измерения. Если изделие произведено в России, Белоруссии, Украине обычно стоит обозначение Вт или кВт, на оборудовании из Европы, Азии или Америки стоит обычно английское обозначение ваттов — W, а потребляемая мощность (нужна именно она) обозначается сокращением «TOT» или TOT MAX.

Пример шильдика с основной технической информацией. Нечто подобное есть на любой технике

Если и этот источник недоступен (информация затерлась, например, или вы только планируете приобрести технику, но еще не определились с моделью), можно взять среднестатистические данные. Для удобства они сведены в таблицу.

Таблица потребляемой мощности различных электроприборов

Находите ту технику, которую планируете ставить, выписываете мощность. Дана она порой с большим разбросом, так что иногда трудно понять, какую цифру брать. В данном случае, лучше брать по-максимуму. В результате при расчетах у вас будет несколько завышена мощность оборудования и потребуется кабель большего сечения. Но для вычисления сечения кабеля это хорошо. Горят только кабели с меньшим сечением, чем это необходимо. Трассы с большим сечением работают долго, так как греются меньше.

Суть метода

Чтобы подобрать сечение провода по нагрузке, складываете мощности приборов, которые будут подключаться к данному проводнику

При этом важно, чтобы все мощности были выражены в одинаковых единицах измерения — или в ваттах (Вт), или в киловаттах (кВт). Если есть разные значения, приводим их к единому результату

Для перевода киловатты умножают на 1000, и получают ватты. Например, переведем в ватты 1,5 кВт. Это будет 1,5 кВт * 1000 = 1500 Вт.

Если необходимо, можно провести обратное преобразование — ватты перевести в киловатты. Для это цифру в ваттах делим на 1000, получаем кВт. Например, 500 Вт / 1000 = 0,5 кВт.

Далее, собственно, начинается выбор сечения кабеля. Все очень просто — пользуемся таблицей.

Сечение кабеля, мм2	Диаметр проводника, мм	Медный провод	Алюминиевый провод
Ток, А	Мощность, кВт	Ток, А	Мощность, кВт
220 В	380 В	220 В	380 В
0,5 мм2	0,80 мм	6 А	1,3 кВт	2,3 кВт
0,75 мм2	0,98 мм	10 А	2,2 кВт	3,8 кВт
1,0 мм2	1,13 мм	14 А	3,1 кВт	5,3 кВт
1,5 мм2	1,38 мм	15 А	3,3 кВт	5,7 кВт	10 А	2,2 кВт	3,8 кВт
2,0 мм2	1,60 мм	19 А	4,2 кВт	7,2 кВт	14 А	3,1 кВт	5,3 кВт
2,5 мм2	1,78 мм	21 А	4,6 кВт	8,0 кВт	16 А	3,5 кВт	6,1 кВт
4,0 мм2	2,26 мм	27 А	5,9 кВт	10,3 кВт	21 А	4,6 кВт	8,0 кВт
6,0 мм2	2,76 мм	34 А	7,5 кВт	12,9 кВт	26 А	5,7 кВт	9,9 кВт
10,0 мм2	3,57 мм	50 А	11,0 кВт	19,0 кВт	38 А	8,4 кВт	14,4 кВт
16,0 мм2	4,51 мм	80 А	17,6 кВт	30,4 кВт	55 А	12,1 кВт	20,9 кВт
25,0 мм2	5,64 мм	100 А	22,0 кВт	38,0 кВт	65 А	14,3 кВт	24,7 кВт

Чтобы найти нужное сечение кабеля в соответствующем столбике — 220 В или 380 В — находим цифру, которая равна или чуть больше посчитанной нами ранее мощности. Столбик выбираем исходя из того, сколько фаз в вашей сети. Однофазная — 220 В, трехфазная 380 В.

В найденной строчке смотрим значение в первом столбце. Это и будет требуемое сечение кабеля для данной нагрузки (потребляемой мощности приборов). Кабель с жилами такого сечения и надо будет искать.

Немного о том, медный провод использовать или алюминиевый. В большинстве случаев, при прокладке проводки в доме или квартире, используют кабели с медными жилами. Такие кабели дороже алюминиевых, но они более гибкие, имеют меньшее сечение, работать с ними проще. Но, медные кабели с большого сечения, ничуть не более гибкие чем алюминиевые. И при больших нагрузках — на вводе в дом, в квартиру при большой планируемой мощности (от 10 кВт и больше) целесообразнее использовать кабель с алюминиевыми проводниками — можно немного сэкономить.

Какой провод применять для проводки на улице: лучшие варианты

Мы плавно подошли к главному вопросу, какой использовать провод для наружной проводки, чтобы быть уверенным в его надежности и способности выдержать негативные природные воздействия. Главные требования, которые предъявляются к таким изделиям — стойкость к горению, прочность и не гигроскопичность.

К наиболее популярным типам стоит отнести:

СИП — силовой кабель для улицы, способный проводить напряжение до 1000 В. Конструктивно изделие представляет собой группу проводов, имеющих индивидуальную изоляцию и алюминиевые жилы. Такая продукция имеет собственные подвиды (СИП -1, 2, 3 и так далее) и выпускается во многих странах мира. Главной особенностью является черная изоляция проводов. Применение такого кабеля гарантирует большую надежность при воздушной прокладке и снижает затраты на монтаж. Дополнительное преимущество — компактность, что позволяет использовать кабель даже в условиях дефицита пространства.

АВБбШв — изделие, в основе которого лежит группа проводов с жилами из алюминия, объединенными под одной бронированной оболочкой. Одной из разновидностей кабеля является ВБбШв — вариант с медными проводами. Особенность — возможность прокладки в грунте без применения дополнительной защиты и стойкость к механическим воздействиям. Главные характеристики:

• Наличие стальной ленты в оболочке.
• Изоляция проводов выполнена в разном цвете для удобства прозвонки и подключения.
• Внешняя оболочка выполнена в черном цвете.
• Стойкость к влаге и перепадам температур.
• Ресурс — 30 лет.

Из-за наличия брони кабельная продукция такого типа отличается повышенной жесткостью, что создает дополнительные проблемы в процессе укладки.

NYY — кабель, отличающийся универсальностью и надежностью в эксплуатации. Может иметь медные или алюминиевые жилы. Это изделие все чаще применяется для внешней проводки в грунте или по воздуху, а также для подключения электроприемников внутри помещений. Главные характеристики:

• Стойкость к воде и огню.
• Соответствие международным нормам.
• Наличие разноцветной изоляции проводов.
• Удобство организации проводки на улице.
• Черная внешняя оболочка их ПВХ пластика.
• Стойкость к перепадам температур.
• Ресурс — 30 лет.

Такой кабель выпускается на многих заводах, что обусловлено его универсальностью и надежностью. Главным конкурентом изделия считается кабель ВБбШв, о котором упоминалось выше.

NYM — надежный кабель, которые активно применяется в производстве и при создании проводки на улице. Его особенность заключается в универсальности и возможности эксплуатации в различных условиях. Характеристики:

• Соответствие нормам союза электротехников Германии.
• Термостойкость и способность работать в широком температурном диапазоне.
• Не гигроскопичность и прочность, что позволяет прокладывать изделие в бетоне или в слое штукатурки.
• Сечение круглое, цвет — серый.
• Стойкость к огню.

При прокладке проводки на улице с применением NYM рекомендуется защита от попадания солнечных лучей. Такая кабельная продукция производится на многих заводах, расположенных в Европе и России. Некоторые производители изготавливают кабель по индивидуальному ТУ, но такие изделия имеют меньшую цену и, соответственно, худшее качество. Применение подобных кабелей для организации внешней проводки не рекомендуется.

Монтаж электрощита на стену по ГОСТ

При установке щитка электрики руководствуются требованиями ГОСТ, согласно которым:

• щиток должен быть выполнен из не проводящего ток и негорючего материала (металла, покрытого краской, или специального пластика);
• дверца и корпус щитка должны быть заземлены и иметь «ушки», предназначенные для опломбирования;
• заполнение щитка должно соответствовать предписаниям технической документации, в которой указывается количество защитных аппаратов и их номинальный ток;
• корпус щитка должен быть помечен знаком электрической опасности с указанием номинального напряжения.

Не пропустите: Как выбрать сечение для кабеля. Какой кабель использовать для проводки в квартире: обзор проводов и выбор лучшего варианта

Какой провод использовать для сборки щита

Из чего состоит электрощит

В электрощит через отверстия в корпусе подключается вводной кабель, далее происходят подключения к электрооборудованию в соответствии со схемой. Например, при сборке щита питающий кабель подключается к вводному автоматическому выключателю, а уже к нему подключаются соответствующее оборудование, которое относится к каждой группе потребителей.

Внутри современного домашнего электрощитка расположено большое число различных коммутационных и защитных приборов и оборудования другого типа, среди которых:

• прибор учета (счетчик электроэнергии).
• автоматические выключатели (вводные или отключающие группы и отдельных потребителей);
• УЗО и дифавтоматы;
• таймеры;
• реле напряжения;
• реле контроля фаз;
• другая автоматика.

Корпус электрощита должен быть заземлен, его металлические дверцы и другие токоведущие части тоже. Для ограничения доступа посторонних лиц и предотвращения поражения электрическим током, он должен запираться на ключ.

Каким должен быть провод

Требования, которые выдвигаются к кабельной продукции любого вида, определяются из условий, в которых они используются и прокладываются. В электрическом щите из-за ограниченного пространства при его сборке возникает необходимость компактной прокладки проводов. Поэтому при сборке провод для электрощита изгибается в соответствии со схемой для соединения функциональных элементов. Из этого выходит условие того, что провод должен нормально выдерживать сгибания, поэтому алюминиевые жилы плохо подходят для этой цели — они ломаются после нескольких сгибаний. Поэтому следует отдавать предпочтения медным жилам.

Провода различают по классу гибкости, который зависит от конструкции жил — монолитные (однопроволочные) и многопроволочные. Монолитные жилы, хотя и сложно гнуть, но можно непосредственно подключать к клеммам и винтовым зажимам. К тому же гибкость после монтажа в электрощите не нужна.

С гибкой многопроволочной жилой удобнее работать при сборке, но есть существенная проблема — ее нельзя использовать для подключения к клеммам и винтовым зажимам, которые используют во всех автоматах и прочем оборудовании. Чтобы подключить гибкий провод к такой клемме нужно либо залудить конец, либо обжать его наконечником типа НШВИ или НШВИ2 и подобными. Если пренебрегать этим, контакт получится ненадёжным и недолговечным.

С учетом всего сказанного выше можно сделать вывод, что для монтажа в электрощите подходят отечественные провода:

1. ПВ-1 (ПуВ) – однопроволочная медная жила, одинарная ПВХ изоляция, класс гибкости 1.
2. ПВ-3 (ПуГВ) – многопроволочная медная жила, ПВХ изоляция, 2 класс гибкости — 0,5 до 1,5 мм2; класс гибкости 4 – от 2,5 до 4 мм2; класс гибкости 3 – сечения превышающие 4 мм2.
3. ПВ-4 – многопроволочная медная жила, ПВХ изоляция, более гибкий, чем предыдущий, в зависимости от сечения ПВ-4 имеет 4 или 5 класс гибкости.

Есть и зарубежные аналоги – H05VK, Н07VK на 0,5 и 0,75 кВ соответственно.

Сечение подбирается в соответствии с токами, которые будут протекать через проводник.

Также стоит помнить, что есть стандартные цвета для проводов по назначению:

• фаза – серый или черный;
• ноль – синий;
• земля – желто-зеленый.

При этом нужно проводить такой монтаж, чтобы не было провисаний провода (особенно это касается многопроволочных жил) и лишних перегибов (это касается монолитных жил). Для этого следует заблаговременно определить необходимую длину провода, после чего отрезать на 2-3 см больше, чтобы обеспечить нормальный ввод конца в клемму автомата.

Соединения в распределительном щите с вводным автоматом группы потребителей делают с помощью перемычек между соседними автоматами, для этого можно использовать и гибкий и жёсткий провод с однопроволочной жилой, но последний удобнее, поскольку не нужно использовать наконечники НШВИ. Лучше вообще избегать перемычек, если это возможно и пользоваться соединительной шиной. Она жесткая, контакт будет хорошим, и монтаж будет наглядным и эстетичным.

Напоследок рекомендуем просмотреть полезное видео по теме:

Теперь вы знаете, какой выбрать провод для сборки электрощита в частном доме либо квартире. Надеемся, предоставленная информация была для вас полезной и понятной!

Схема включения устройства разрыва цепи через розетку

Для того чтобы подключить выключатель с использованием розетки, применяется стандартная схема включения

Важно! Всегда в прерывателе происходит разрыв фазной жилы, а ноль идет напрямую на источник освещения:

1. Устанавливается распределительная коробка, в которую заводят от имеющейся розетки провода (предварительно надо провести обесточивание помещения), жилы, идущие на выключатель, и провод от светильника.
2. Одну жилу от источника потребления электричества подключаем к нулю, фазу надо пустить на выключатель; если она идет через распределительную коробку, тогда ее соединяют с жилой от выключателя.

Схема подключения выключателя

В представленной схеме фазный провод идет от лампочки прямо на прерыватель, когда он находится в положении «вкл», идет потребление электроэнергии, когда в положении «выкл» – нагрузка не получает электричества.

Как подобрать сечение провода?

Часто электрическое подключение источника потребления энергии, например, бра от розетки, происходит для установки дополнительного освещения, в нашем случае это может быть одно или несколько бра, по этой причине ток имеет невысокое значение и есть возможность выбирать провода нужного сечения, но есть нюансы:

• по требованиям безопасности и ПУЭ для этих целей нельзя применять провод с медной жилой сечением меньше одного квадратного миллиметра;
• и провод с алюминиевой жилой не меньше двух с половиной квадратных миллиметров.

При выборе провода необходимо учесть, каким образом он проложен, так для открытой прокладки есть определенные условия:

• для медной жилы провода минимальное сечение – 1,5 квадратных миллиметра;
• минимальное значение алюминиевой жилы – 4,0 квадратных миллиметра.

Для прокладки провода по наружной стене дома или здания есть следующие требования:

• для проводов с медными жилами – 2,5 квадратных миллиметра;
• для алюминиевых жил провода – 4,0 квадратных миллиметра.

Как самостоятельно подключить источник света от выключателя?

Одним из простых способов, по мнению специалистов, является включение бра в цепь через выключатель с питанием от розетки с использованием нулевого и фазного провода, особенно это выгодно делать, когда светильник находится недалеко от выключателя.

Для выполнения этой работы надо сделать следующее:

1. Провести монтажные работы по установке источника освещения и выключателя, затем осуществить действия по их подключению.
2. С розетки, от которой будем подключать наш прерыватель напряжения, снимаем при помощи автомата в щитке напряжение (обычно разводка проводится по группам потребления), проверяем «пробником» на отсутствие фазы.

Схема подключения розетки

1. Открываем розетку; в случае, если работа по ее подключению выполнена медным проводом с цветовым отличием, то:

• ноль – голубой провод;
• заземление – второй провод с двойным цветом (желто-зеленый);
• фаза – третий провод, он может быть коричневого цвета.

Если нет цветового различия и подключение выполнено алюминиевым проводом, надо кратковременно подать напряжение на розетку и «пробником» определить фазу проводящего электричество провода.

1. К фазе розетки подсоединяем провод от выключателя (на его вход), который на прерывателе уже подключен, а на выход с выключателя подключаем провод от светильника.
2. Когда вы не знаете, как подключить двойной выключатель, решение такое же, но с выхода устройства прерывания электрической цепи каждый фазный провод идет к собственному источнику освещения, или для люстры на свои лампочки потребления электроэнергии.
3. К нулевой жиле розетки подключаем нулевой провод выключателя к лампочке, если в розетке есть заземляющий провод, его соединяем с заземляющим проводом от источника освещения.
4. После этого проводится укладка проводки и изолирование всех соединений, а также испытание собранной схемы.

Как подключить розетку-выключатель, которая собрана в едином корпусе?

Когда есть розетка в спальне или в другой зоне помещения, и вы желаете установить бра или торшер, можно применить устройство розетка-выключатель, которое собирается в едином корпусе, это делается следующим образом:

• розетка имеет штатное подключение, фаза и ноль, в новых строениях евророзетки подключены с заземляющим проводом;
• фазу подаем на вход прерывателя (выключателя), а с его выхода провод идет к лампе;
• двум другим проводам (это нулевой провод и заземление) подключение делаем напрямую к светильнику.

Необходимо понимать, что нельзя сделать обратное подключение, иными словами, подключить розетку от выключателя, она может получать электричество только от автомата в щите дома, или квартиры.

Монтаж шины на автоматы

После установки автоматов в РЩ на дин-рейку для всех групп шина просто вставляется выведенными контактами в верхние разъемы выключателей, после чего винты клемм затягиваются.

На шинах может быть отведено 12-16 контактов, если необходимо соединить всего восемь автоматических выключателей, шина легко пилится ножовкой по металлу. Для этого лучше вытащить металлическую пластину отпилит необходимый отрезок, вставить в пластиковый корпус и отпилить его на 5 мм больше. Это исключит выступание оголенной пластины наружу. Иногда для этих целей используют боковые диэлектрические заглушки.

После установки шины, в тестовом режиме, не подавая напряжения, можно проверить правильность подключения:

Для однофазной цепи включите все автоматы и проверьте линию фазы мультиместром в режиме прозвонки.

Однополюсная шина с вилочными контактами

Щупы подсоедините к входу первого и последовательно к выходу каждого в цепи подключенной к шине. Если контакт в наличии, значит, все отводы гребенки вошли в клеммные отверстия соответствующих выключателей и цепь работает нормально. После проверки можно подключать линии нагрузки к выходу автоматов.

В трехфазной цепи проводится аналогичные действия с установкой трехполюсной шины.

В этом случае автоматы в линии будут чередоваться по фазам 1-2-3, каждый четвертый выключатель будет подключен к фазе 1, пятый к фазе 2, шестой к фазе 3 и так далее в этой последовательности.

Поэтому тестовую прозвонку надо проводить с учетом этой последовательности.

Двухполюсные и четырехполюсные шины используются, когда через выключатели походят не только линии фаз, но и линии нейтрального провода.

• samelectrik.ru
• pol-master.com
• www.asutpp.ru
• infoelectrik.ru
• www.remontyes.ru
• sovet-ingenera.com
• mr-build.ru
• StrojDvor.ru
• teploguru.ru
• electric-tolk.ru

Монтаж и соединение

Перед началом работы нужно обязательно обесточить помещение. С помощью тестера проверяется, осталось ли напряжение на проводниках. Щупами отвертки нужно поочередно коснуться каждой жилы. Если лампочка не загорелась, можно приступать к работе. Работать при включенном электричестве запрещено

Также важно заранее подготовить инструменты и обеспечить мастера автономным источником света

При подключении проводов в щите важно помнить, что цвета жил показывают их назначение. Жила может полностью окрашиваться в тот или иной цвет или иметь цветовую метку на входе в устройство, то есть на концах проводника

Используется следующая гамма:

• Фаза – серый, черный.
• Ноль – синий.
• Заземление – желто-зеленый.

Провод для монтажа электрощитка нужно укладывать таким образом, чтобы не было провисаний и лишних изгибов. Для этого заранее определяется длина каждого отрезка с небольшим припуском в 2-3 см.

Все соединения с автоматом осуществляются с помощью перемычек. Для этой цели может применяться однопроволочный жесткий провод. По возможности лучше не использовать перемычки, а делать все через соединительную жилу. Благодаря ей контакт будет надежный, а внешний вид эстетичный.

Как поменять вводной кабель в частном доме

Решая вопрос, сделать ли работу своими руками, следует помнить, что подобный вид монтажа требует профессионального решения вопроса силами опытного электромонтера, знающего и соблюдающего требования нормативных документов.

Для привлечения специалистов лучше не пытаться решать мучительный вопрос, кого звать в качестве электромонтера, а обратиться в управляющую компанию или в иную организации, занимающуюся эксплуатацией электрооборудования дома.

Как заменить ввод в квартире Идеальным вариантом является тот случай, когда подъездный щит расположен на одной стене, через которую будет производиться ввод в квартиру, в такой ситуации достаточно пробурить в ней отверстие и завести туда новый кабель. В других вариантах прежде всего нужно определиться, как проложена старая проводка.

Как заменить вводной кабель в квартире и частном доме?

СИП заводят в дом через металлическую толстостенную трубу. Это защитит кабель от механических повреждений, например, просадка дома. Для дополнительной защиты изоляции, на провод надевают гофротрубу. Металлическая труба должна иметь уклон на улицу, чтобы исключить протекание воды в здание и обледенение. После ввода кабеля, место монтажа замазывают раствором.

Как поменять вводной кабель в дом

В нем размещают:

• мощный автоматический выключатель или заменяют его обычным рубильником вида серии РБ-31 с комплектом предохранителей, укомплектованных мощными плавкими вставками, рассчитанными на токи около 100 А;
• разрядники или ограничители перенапряжения, защищающие от проникновения высокого потенциала молнии;
• схему расщепления PEN проводника, подключенного к повторному заземлению.

На рисунке ниже показана конструкция трехфазного вводного устройства. Для однофазной схемы оно упрощается использованием элементов только одной фазы.

Конструкция вводного устройства Вводное устройство можно размещать прямо на опоре воздушной ЛЭП или на стене дома с наружной стороны. Его конструкция для подключения к подземным кабельным линиям устроена так же, как и для ВЛ.

Наличие повторного заземления в доме требует установки молниезащиты и системы УЗИП.

Замена вводного кабеля в частном доме от новичка

Внимание Возможно, что проводка уложена в штробу под штукатуркой, в таком случае можно аккуратно демонтировать ее и на это же место уложить новый ввод с последующим восстановлением покрытия стены. Данный способ не всегда возможен, к примеру, если в подъезде совсем недавно сделан ремонт, соседи не будут в восторге от разрушения только что произведенной, пахнущей свежей краской, отделки

Чаще всего кабель протаскивают по каналам потолочных перекрытий, совершить такую же операцию на стадии законченного строительства в большинстве случаев не реально. Наилучшим вариантом во всех случаях будет укладка вводной магистрали в коробе или гофротрубе, как показано на фото ниже: В целях безопасности, во избежание повредить действующую скрытую проводку, кабельную магистраль лучше положить по потолку. Если демонтаж старого кабеля невозможен, его освободившиеся концы необходимо заизолировать.

Монтаж и соединение

Принятые цвета фазы, ноля и заземляющего провода

Перед началом работы нужно обязательно обесточить помещение. С помощью тестера проверяется, осталось ли напряжение на проводниках. Щупами отвертки нужно поочередно коснуться каждой жилы. Если лампочка не загорелась, можно приступать к работе. Работать при включенном электричестве запрещено

Также важно заранее подготовить инструменты и обеспечить мастера автономным источником света

При подключении проводов в щите важно помнить, что цвета жил показывают их назначение. Жила может полностью окрашиваться в тот или иной цвет или иметь цветовую метку на входе в устройство, то есть на концах проводника. Используется следующая гамма:

Используется следующая гамма:

• Фаза – серый, черный.
• Ноль – синий.
• Заземление – желто-зеленый.

Провод для монтажа электрощитка нужно укладывать таким образом, чтобы не было провисаний и лишних изгибов. Для этого заранее определяется длина каждого отрезка с небольшим припуском в 2-3 см.

Все соединения с автоматом осуществляются с помощью перемычек. Для этой цели может применяться однопроволочный жесткий провод. По возможности лучше не использовать перемычки, а делать все через соединительную жилу. Благодаря ей контакт будет надежный, а внешний вид эстетичный.

Расчёт мощности потребителей

Каждую электрическую сеть в квартире или доме можно условно поделить на участки (помещения). В зависимости от того, какие приборы планируется использовать на том или ином участке делается расчёт электропроводки. Обычно зоны электропроводки для каждого автомата разделены между собой на каждое помещение квартиры или дома. Один участок проводки на одну комнату, второй на другую, а третий на кухню и ванную комнату. Особняком в данной ситуации стоят такие мощные потребители как электроплитки, духовые шкафы, водонагреватели, котлы отопления. Такая техника требует выделенной линии питания, поэтому в современных домах, предназначенных для использования с электрическими плитами, для обеспечения питания прибора выведен отдельный автоматический выключатель.

Рассчитать требуемый ток для того или иного участка проводки достаточно просто. Для этого используется формула I=P/U, в соответствии с которой I — сила тока, P — мощность (в ваттах) всех работающих электрических приборов на этой линии, U — напряжение сети (является стандартным — 220 вольт). Для расчета необходимо сложить мощности тех электроприборов, которые планируется использовать на линии, после чего разделить полученную сумму на 220. Отсюда и получаем силу тока, в соответствии с которой надо будет выбрать кабель определенного сечения.

В качестве примера возьмем участок (комната) и рассчитаем для неё автомат и кабель необходимого сечения. В комнате одновременно будут работать:

• пылесос (1300 Вт);
• электроутюг (1000 Вт);
• кондиционер (1300 Вт);
• компьютер (300 Вт).

Сложим данные показатели (1300+1000+1300+300 = 3900 Вт) и разделим их на 220 (3900/220 = 17.72). Получается, что сила тока равна 17.72, подбираем для этого оптимальное сечение кабеля исходя из таблицы, берем медный кабель с сечением 2.5 мм или 4 мм квадратных (обязательно берем с запасом) и автомат с номинальным током защиты в 20 ампер.

Стоит упомянуть, что не стоит выбирать автоматический выключатель с завышенным показателем номинального тока, так как при перегрузке электрической сети (превышении показателей длительно-допустимого тока для определенного провода) начнется возгорание проводки. Номинал автомата должен быть соответствовать величине длительно-допустимого тока проводника или быть меньше.

Опытные электрики неоднократно говорят о том, что не стоит устанавливать кабели небольшого сечения из-за их дешевизны, следует выбирать кабель с запасом во избежание перегрузки электрического участка и возгорания проводки. А вот выбирать мощный автомат противопоказано!

Проводка монтируется один раз, заменить её сложно, а произвести замену выключателя в случае значительно возросшей нагрузки в разы проще.

На данный момент появляется все больше мощных электрических приборов, поэтому стоит заранее позаботиться, вдруг вы решите использовать более мощный пылесос или же добавить в помещение какой-то дополнительный прибор.

Общая информация по строению и материалу изготовления жил кабеля

Здесь информация, которой владеют многие, ограничивается лишь разницей между алюминиевым и медным кабелем. Причём она довольно скудна и, порой, ошибочна. Дело в том, что алюминий, помимо малого срока службы, ещё и очень ненадёжен. Достаточно перегнуть его несколько раз и жила переломится. Единственным его достоинством является дешевизна, но этот критерий в электротехнике должен стоять на последнем месте, а значит, остановиться следует на меди.

Алюминиевые провода довольно ненадёжны

Медные кабели и их модификации

Такие жилы идеальны не только для сборки распределительных щитов, но и вообще для любого электромонтажа. Однако не следует забывать, что такие кабели могут быть жёсткими и гибкими. Вторые значительно проще в электромонтаже, но имеют большую стоимость. Ещё одним их недостатком перед жёсткими жилами можно назвать невозможность их фиксации в винтовых клеммах без предварительной подготовки. Речь идёт о лужении или обжимке наконечником при помощи кримпера.

Такие жилы необходимо обжать или облудить перед коммутацией

Что же выбрать: применение жёстких и гибких медных жил в монтаже распределительного щитка

Если смотреть с точки зрения удобства, то при монтаже лучше использовать гибкие кабели, однако и здесь всё не однозначно. При использовании жёстких жил, их укладка немного сложнее, но при этом упрощается создание качественных контактов на соединениях с автоматикой и шинами, как нулевой, так и заземляющей. К тому же, тщательно проложив всё один раз, больше мастер к этой работе возвращаться не будет. А вот при использовании гибкого кабеля возникает проблема некачественных соединений, которые впоследствии обязательно начнут греться, что недопустимо при сборке силовых шкафов или щитков освещения.

Таким образом, наилучшим выбором для монтажа электрощитов является жёсткий медный провод подходящего сечения. Применение гибких жил допустимо лишь в труднодоступных местах с обязательным лужением или обжимкой наконечником очищенного от изоляции отрезка.

Сечение

Сечение нужно выбирать в соотношении с током, который будет проходить в щитке. Однако, если при покупке провод вызывает сомнения, на него нет удостоверения качества или есть неуверенность в достоверности информации о сечении, нужно взять с запасом. К примеру, не 6 мм, а 10.

Наиболее подходящие марки проводов

Для установки используют и отечественные, и импортные материалы. Из российских товаров можно посоветовать ПВ-1 (однопроволочные), или ПВ-3, ПВ-4 (многопроволочные). Из зарубежных аналогов прекрасно подойдут для таких работ H05VK, Н07VK.

Выбираем правильный провод для качественной сборки электрощита

На чтение: 3 минуты Нет времени?

В сети интернет довольно много информации по сборке распределительных электрощитов своими руками. Однако мало научиться выполнять эту работу. Гораздо важнее понять, как выбрать правильный провод для качественной сборки электрощита, подключения защитной автоматики. В сегодняшней статье речь пойдёт именно об этом

Ведь домашнему мастеру, собирающемуся заняться электромонтажом у себя в квартире или частном доме жизненно важно понять, какие особенности у того или иного материала изготовления или модификации кабеля

Выбор модификации провода и его сечения – очень важная задача

Читайте в статье

Вывод по подбору автоматов в щиток

Для нашего случая (санузел 1, расчетная мощность 3 кВт. Потребляемый ток = 3000 Вт/220В=13,6А) на основании вышеизложенного подберем кабель и защитный автомат.

Для тока 13,6А кабель 1,5 мм² можно использовать только в ущерб безопасности. Кроме того, учитывая непреложное правило

мы видим, что автомат нужен на 10А, что не подходит для питания нагрузки в 3 кВт.

Поэтому, выбираем для данной группы кабель 2,5 мм². Согласно таблице 1.3.4 и с поправкой 70%, его максимальный ток для нормальной эксплуатации будет равен 27х0,7=19А.

Проверим защиту. Выбираем автомат 16А, что больше максимального тока нагрузки. Тут нам понадобятся токо-временные характеристики, которые я привожу в очередной раз:

Кривые отключения или токо-временные характеристики

Автомат 16А в характеристикой С при токе 19А (в 1,18 раз больше номинала) сработает вообще неизвестно когда! Если мысленно продолжить кривую на графике вверх, то можно предположить, что это произойдет через 10000 сек, а это более 2 часов! Но не всё так плохо. Если взять ток из таблицы, то при 27 А (больше номинала автомата в автомат сработает за время от 30 до 100 секунд. Как повезёт.

Выходит, что для кабеля 2,5 мм², защищенного автоматом 16А, есть такие режимы работы, когда он будет некоторое время греться. Но для кабеля такой режим будет сравнительно кратковременным. Например, по данным таблицы 1.3.1 ПУЭ, в течении получаса допускается повышение тока на 20% от номинала (правда, это для кабелей с бумажной изоляцией).

В общем, будем считать, что такой режим приемлем . Это совпадает с таблицей от Шнайдера (Фото 9).

Собираем щиток в квартире и доме самостоятельно

Электрический щиток в частном доме, на даче, в квартире выполняет двойную функцию: обеспечивает ввод и распределение электричества и создает безопасные условия эксплуатации. Если есть желание разобраться в не самом простом вопросе, можно собрать электрощиток своими руками. Вводной автомат и счетчик должны ставить представители электроснабжающей организации, а вот дальше, после счетчика, собирать схему можете сами (хотя они не любят терять деньги). Правда перед вводом в эксплуатацию дома вам нужно будет их пригласить, чтобы они присутствовали при пуске, все проверили и измерили контур заземления. Все это — платные услуги, но стоят они намного меньше, чем полная сборка щитка. Если делать все правильно и по нормам, самостоятельно получится даже лучше: для себя ведь делаете.

Что должно быть в щитке

И в квартире и в частном доме есть несколько вариантов компоновки щитка. В основном это касается места установки вводного автомата и счетчика. В частном доме могут счетчик поставить на столбе, а автомат — на стене дома, почти под крышей. Иногда счетчик ставят в доме, но это если его строили его пару десятилетий назад. В последнее время в доме приборы учета ставят крайне редко, хотя никаких постановлений и указаний по этому поводу нет. Если счетчик стоит в помещении, его можно ставить в щиток, тогда при выборе модели щитка необходимо учитывать габариты счетчика.

В некоторых многоквартирных домах счетчики стоят в боксах на лестничных клетках. В этом случае шкаф нужен только под УЗО и автоматы. В других домах он стоит в квартире. При модернизации электросети, шкаф придется покупать с тем расчетом, чтобы туда поместился и счетчик тоже или покупать отдельный бокс под счетчик с вводным автоматом.

Простая схема электросети для небольшого дома или квартиры

При составлении схемы электропитания очень важна безопасность. В первую очередь она обеспечивается для людей: при помощи УЗО — устройства защитного отключения (на фото под номером 3), которое устанавливается сразу после счетчика. Это устройство срабатывает, если ток утечки превышает пороговое значение (произошло замыкание на «землю» или кто-то сунул пальцы в розетку). Это устройство разрывает цепь, минимизируя возможность поражения электротоком. От УЗО фаза поступает на входы автоматов, которые тоже срабатывают при превышении нагрузки или при коротком замыкании в цепи, но уже каждый на своем участке.

Во вторую очередь необходимо обеспечить нормальную работу бытовой техники и электроприборов. Современная сложная техника управляется микропроцессорами. Им для нормальной работы требуется стабильное питание. Понаблюдав некоторое время за напряжением в нашей сети, его стабильным не назовешь: оно изменяется от 150-160 В до 280 В. Такой разброс импортная техника не выдерживает. Потому хотя-бы некоторые группы автоматов, подающих питание на сложную технику, лучше включить через стабилизатор. Да, стоит он немало. Но при скачках напряжения первыми «летят» платы управления. Они у нас не ремонтируются, а просто меняются. Стоимость такой замены — около половины стоимости устройства (больше или меньше зависит от типа устройства). Это вряд ли дешевле. Собирая электрощиток своими руками, или только его пока планируя, помните об этом.

Один из примеров компоновки щитка для небольшой схемы — на 6 автоматов

Устанавливается стабилизатор на одну или несколько групп и включается после УЗО и перед групповыми автоматами. Так как устройство это немаленькое, в щиток его установить не получится, а вот рядом — пожалуйста.

Также в щитке устанавливаются две шины: заземления и зануления. На шину заземления заводятся все заземляющие провода от приборов и устройств. На «нулевую» шину провод приходит от УЗО, и подается на соответствующие входы автоматов. Обозначается ноль обычно буквой N, при разводке принято использовать синий провод. Для заземления — белый или желто-зеленый, фазу ведут красным или коричневым проводом.

Один из вариантов собранного небольшого щитка

При самостоятельной сборке электрического щитка, нужно будет приобрести сам шкаф, а также рейки (называют DIN-рейки или ДИН-рейки), на которые крепят автоматы, УЗО и переключатели. При установке реек, проверьте уровнем их горизонтальность: не будет проблем с креплением автоматов.

Один из вариантов DIN-реек в корпусе щитка

Все автоматы должны между собой соединяться. Это можно сделать при помощи проводников — соединяя последовательно их входы, или при помощи готовой соединительной гребенки. Гребенка — надежнее, хотя и стоит дороже, но если учесть время, которое вы потратите на соединение всех автоматов, то вряд ли несколько десятков рублей имеют такое принципиальное значение.

Соединительная гребенка для автоматов в электрощите: ускорит процесс самостоятельной сборки

Схема на несколько групп

Не всегда схемы электропитания просты: групп потребителей разбивают по этажам, отдельно выводят хозпостройки, освещение гаража, подвала, двора и придомовой территории. При большом количестве потребителей кроме общего УЗО после счетчика, ставят такие же устройства, только меньшей мощности — на каждую группу. Отдельно, с обязательной установкой персонального защитного устройства, выводят электропитание для ванной комнаты: это одно из самых опасных помещений в доме и квартире.

Очень желательно поставить защитные устройства и на каждый из вводов, которые идут на мощную бытовую технику (более 2,5 кВт, а такую мощность может иметь даже фен). В купе со стабилизатором они создадут нормальные условия для эксплуатации электроники.

Тоже не самая сложная схема, но с более высокой степенью защиты — больше УЗО

В общем, при разработке точной схемы, вам придется найти компромисс: сделать систему безопасной и не потратить при этом слишком много денег. Оборудование брать лучше проверенных фирм, а оно стоит прилично. Но электросети — не та область, в которой можно экономить.

Как подключить электрическую варочную панель читайте тут, а о подключении электрического водонагревателя (накопительного или проточного) читайте в этой статье.

Виды и размеры электрощитков

Речь пойдет о шкафах/ящиках под установку автоматов и другой электрической начинки, об их разновидностях. По типу установки электрощиты бывают для наружной установки и для внутренней. Ящик для наружной установки крепится к стене на дюбеля. Если стены горючие, под него укладывается изолирующий материал, не проводящий ток. В смонтированном виде наружный электрощит выступает над поверхностью стены примерно на 12-18 см. Это нужно учитывать при выборе места его установки: для удобства обслуживания щиток монтируют так, чтобы все его части находились примерно на уровне глаз. Это удобно при работе, но может грозить травмами (углы острые), если место для шкафа выбрано неудачно. Лучший вариант — за дверью или ближе к углу: чтобы не было возможности удариться головой.

Корпус электрощитка для наружного монтажа

Щит для скрытого монтажа подразумевает наличие ниши: его устанавливают и замуровывают. Дверца находится на одном уровне с поверхностью стены, может — выступает на несколько миллиметров — зависит от монтажа и конструкции конкретного шкафа.

Корпуса есть металлические, окрашенные порошковой краской, есть пластиковые. Дверцы — цельные или со вставками из прозрачного пластика. Размеры различные — вытянутые вверх, в ширину, квадратные. В принципе, под любую нишу или условия можно найти подходящий вариант. Один совет: если есть возможность, выбирайте шкаф большего размера: работать в нем проще, особенно это важно, если собираете электрощиток своими руками в первый раз.

Комплектация и устройство навесного распределительного щитка

При выборе корпуса часто оперируют таким понятием, как количество мест. Имеется в виду, сколько однополюсных автоматов (толщиной 12 мм) можно установить в данный корпус. У вас имеется схема, на ней указаны все устройства. Считаете их с учетом того, что двухполюсные имеют двойную ширину, прибавляете примерно 20% на развитие сети (вдруг купите еще какой-то прибор, а подключить будет некуда, или во время монтажа решите из одной группы сделать две и т.п.). И на такое количество «посадочных» мест ищите щиток подходящий по геометрии.

Установка и подключение элементов

Все современные автоматы и УЗО имеют унифицированное крепление под стандартную монтажную рейку (DIN-рейку). На тыльной стороне у них имеется пластиковый упор, который защелкивается на планке. Ставите устройство на рейку, зацепив за нее выемкой на задней стенке, пальцем надавливаете на нижнюю часть. После щелчка элемент установлен. Осталось его подключить. Делают это по схеме. Соответствующие провода вставляют в клеммы и отверткой поджимают контакт, закручивая винт. Сильно его затягивать не нужно — можно передавить провод.

Работают при выключенном питании, все рубильники переведены в положение «выкл». Старайтесь не браться за провода двумя руками. Подключив несколько элементов, включают питание (рубильник ввода), затем по очереди включают установленные элементы, проверяя их на отсутствие КЗ (короткого замыкания).

Подключение входного автомата и УЗО

Фаза от ввода подается на входной автомат, с его выхода идет на соответствующий вход УЗО (ставьте перемычку медным проводом выбранного сечения). В некоторых схемах нулевой провод от вода подается напрямую на соответствующий вход УЗО, а уже с его выхода идет на шину. Фазный провод с выхода защитного устройства подключается к соединительной гребенке автоматов.

В современных схемах входной автомат ставят двухполюсный: он должен одновременно отключать оба провода (фазу и ноль), чтобы в случае неисправности полностью обесточить сеть: так безопаснее и таковы последние требования по электробезопасности. Тогда схема включения УЗО и выглядит так, как на фото ниже.

При использовании двухполюсного входного автомата

Об установке УЗО на DIN-рейку смотрите видео.

В любой схеме провод защитного заземления подключается на свою шину, куда заводятся аналогичные проводники от электроприборов. Наличие заземления — признак безопасной сети и делать его жизненно важно. В прямом смысле.

О том, как правильно подключить УЗО, смотрите видео-урок.

При самостоятельной сборке щитка учтите, что входной автомат и счетчик будут опечатываться энергопоставляющей организацией. Если на счетчике есть специальный винт, на который цепляют пломбу, то входной автомат таких приспособлений не имеет. Если не будет возможности его опломбировать, вам или откажут в пуске, или опломбируют полностью весь щиток. Потому внутри общего щитка ставят бокс на одно-два места (зависит от размеров и типа автомата), а в нем крепят входной автомат. Этот бокс при приемке опечатывают.

Индивидуальные автоматы устанавливаются на рейки точно как УЗО: прижимаются к рейке до щелчка. В зависимости от типа автомата (на один или два полюса — провода) к ним подключаются соответствующие провода. Какие бывают автоматы, и чем отличаются устройства для одно и трех- фазной сети, смотрите в видео, выбор номинала автомата защиты описан тут.

После того, как необходимое количество устройств установлены на монтажной рейке, их входы соединяют. Как говорили раньше, это можно сделать перемычками из провода или специальной соединительной гребенкой. Как выглядят соединение проводами смотрите на фото.

Автоматы в одной группе соединяют перемычками: фаза приходит общая

Есть два способа сделать перемычки:

• Нарезать проводники нужных отрезков, оголить их края и согнуть дугой. В одну клемму вставлять по два проводника, потом затягивать.
• Взять достаточно длинный проводник, с через 4-5 см зачистить по 1-1,5 см изоляции. Взять круглогубцы и загнуть оголенные проводники так, чтобы получились соединенные между собой дуги. Эти оголенные участки вставлять в соответствующие гнезда и затягивать.

Так делают, но электрики говорят о низком качестве соединения. Надежнее использовать специальные шины. Под них на корпусе имеются специальные разъемы (узкие прорези, ближе к лицевому краю), в которые вставляются контакты шины. Эти шины продаются на метры, режутся на куски необходимой длины обычными кусачками. Вставив ее и установив подающий проводник в первый из автоматов, закручивают контакты на всех соединяемых устройствах. О том, как соединять автоматы в щитке при помощи шины смотрите видео.

К выходу автоматов подключается фазный провод, который идет на нагрузку: на бытовую технику, к розеткам, выключателям и т.д. Собственно, сборка щитка закончена.

Выбор автоматов в домовой или квартирный щиток

В электрическом щитке используют три типа устройств:

• Автомат. Отключает и включает питание в ручном режиме, а также срабатывает (разрывает цепь) при коротком замыкании в цепи.
• УЗО (устройство защитного отключения). Оно контролирует ток утечки, который возникает при пробое изоляции или в случае, если кто-то взялся за провода. При возникновении одной из указанных ситуаций цепь разрывается.
• Диф. автомат (дифференциальный автомат). Это устройство, которое в одном корпусе совмещает два: контролирует и наличие КЗ и тока утечки.

Диф-автоматы обычно ставят вместо связки — УЗО+автомат. Этим экономится место в щитке — его требуется меньше на один модуль. Иногда это важно: например, вам нужно включить еще одну линию электропитания, а места для установки нет как нет и свободного автомата.

Диф-автомат ставят вместо связки автомата и УЗО

Вообще же чаще ставят два устройства. Во-первых, это дешевле (диф.автоматы стоят дороже), во-вторых, при сработке одного из защитных устройств вы точно знаете, что произошло и что нужно искать: КЗ (если выключался автомат) или утечка и возможная перегрузка по току (сработало УЗО). При сработке дифавтомата вы этого не обнаружите. Разве что поставите специальную модель, которая имеет флажок, показывающий, по какой неисправности сработало устройство.

Автоматы защиты

Защитные автоматы выбираются по току, который необходим для потребителей данной группы. Высчитывается он просто. Складываете максимальные мощности всех подключаемых одновременно устройств в группе, делите на напряжение сети — 220 В, получаете требуемую мощность по току. Номинал устройства берете чуть больше, иначе при включении всех нагрузок он будет отключаться по перегрузке.

Например, сложив мощность всех устройств в группе получили суммарное значение 6,5 кВт (6500 Вт). Делим на 220 В, получаем 6500 Вт / 220 В = 29,54 А.

Какие цифры на корпусе что обозначают

Номиналы автоматов по току могут быть следующие: (в А) 6, 10, 16, 20, 25, 32, 40, 50, 63. Ближайший больший к заданному значению — 32 А. Такой и ищем.

Виды и типы УЗО

УЗО есть двух типов действия: электронные и электронно-механические. Разница в цене на устройство с одинаковыми параметрами большая — электронно-механические дороже. Но приобретать для щитка в дом или квартиру нужно их. Причина одна: они надежнее, так как срабатывают независимо от наличия питания, а для работы электронных обязательно необходимо питание.

Например, ситуация такая: вы ремонтируете проводку, например, розетку и обесточили для этого сеть — выключили вводной автомат. В процессе где-то повредили изоляцию. Если установлено электро-механическое УЗО, оно сработает даже при отсутствии питания. Вы поймете, что что-то сделали не так и будете искать причину. Электронное же без питания неработоспособно и включив сеть с поврежденной изоляцией можете иметь проблемы.

Чтобы понять, какое из устройств перед вами, достаточно иметь под рукой небольшую батарейку и пару проводов. Питание от батарейки подаете на любую пару контактов УЗО. Электро-механическое при этом сработает, электронное — нет. Подробнее об этом в видео.

Далее различают УЗО по типу тока, на изменения которого они реагируют:

• тип AC — переменный синусоидальный ток;
• тип A — переменный ток + пульсирующий постоянный;
• тип B — переменный + пульсирующий постоянный + выпрямленный ток.

Получается, что тип B дает самую полную защиту, но эти устройства очень дороги. Для домового или квартирного щитка вполне достаточно, типа A, но не AC, которые в основном продаются, так как стоят дешевле.

Кроме типа УЗО, его подбирают по току. Причем по двум параметрам: номинальному и утечки. Номинальный — это тот, который может пройти через контакты и не разрушить (сплавить) их. Номинальный ток УЗО берется на ступень выше, чем номинальный ток устанавливаемого в паре с ним автомата. Если автомат необходим на 25 А, то УЗО берите на 40 А.

По току утечки все еще проще: в электрические распределительные щиты для квартиры и дома ставят только два номинала — 10 мА и 30 мА. 10 мА ставят на линию с одним устройством, например, на газовый котел, стиральную машину и т.д. а также в помещения, где необходима высока степень защиты: в детскую комнату или ванную. Соответственно, УЗО на 30 миллиампер устанавливают в линии, в которые включены несколько потребителей (устройств) — на розетки в кухне, комнатах. На линии освещения такую защиту ставят редко: нет необходимости, разве что на уличное или в гараже.

Какие цифры на корпусе что обозначают

Еще УЗО бывают разные по времени задержи срабатывания. Они есть двух типов:

• S — селективное — срабатывает через определенное время после появления тока утечки (довольно большой промежуток времени). Они ставятся обычно на входе. Тогда, при возникновении аварийной ситуации, сначала отключается устройство на поврежденной линии. Если ток утечки останется, тогда сработает «старшее» селективное УЗО — обычно это то, которое стоит на входе.
• J — срабатывает тоже с задержкой (защита от случайных токов) но уже с гораздо меньшей. Такого типа УЗО ставят на группы.

Диф-автоматы бывают таких же типов, как УЗО и точно также выбираются. Только при определении мощности по току сразу считаете нагрузку и определяетесь с номиналом.

Несколько пояснений по монтажу встраиваемого шкафа для щитка, порядка подключения смотрите в видео от практика и специалиста широкого профиля.

Одна важная деталь, которая важна для безопасности. На УЗО или диф-автомате есть кнопка «тест». При ее нажатии искусственно создается ток утечки и устройство должно сработать — рубильник переходит в положение «выключено» и линия обесточивается. Так проверяется работоспособность. Делать это необходимо хотя-бы раз в месяц: чтобы быть уверенным в надежности защиты. По очереди проверяйте все имеющиеся в схеме УЗО. Это важно.

Наверное, это вся информация, которая необходима чтобы собрать электрощиток своими руками. Может, вам еще нужно будет подробнее узнать о том, как разбивать нагрузку на группы, об этом читайте тут.
