Как починить электрочайник

Устройство и ремонт электрочайника своими руками

Бытовая техника для приготовления пищи широко применяются человечеством и лидером из них, пожалуй, является электрочайник. Но срок службы любого электроприбора не вечен и наступает момент, когда Вы включаете электрический чайник, а вода не нагревается.

Электрочайник является одним из самых простых бытовых электроприборов, и отремонтировать его во многих случаях совсем просто своими руками, даже не имея навыков электротехника.

Принцип работы и электрическая схема электрочайника

Для выполнения ремонта электрочайника необходимо знать принцип его работы. Это легко сделать по электрической схеме. Хотя моделей чайников множество, но все они собраны по одной электрической схеме, вне зависимости от внешнего вида и вместимости. Бывают в схемах некоторые отличия, например, наличие таймера, но основа схемы все равно сохраняется.

Работает электрочайник следующим образом. Через электрическую вилку сетевое напряжение с помощью гибкого шнура подается на контакты ХР1 подставки, на которую устанавливается электрочайник при нагреве воды. В основании чайника имеются ответные контакты, которые при установке его на подставку соединяются с контактами на подставке.

Далее ток проходит через термовыключатель S1, который включается с помощью клавиши на чайнике и отключается автоматически, когда вода в закипит. Выключатель тепловой защиты S2 непосредственно в работе не участвует, всегда включен и срабатывает только в случае перегрева корпуса, если чайник находится во включенном состоянии без воды. С выключателей напряжение подается на выводы трубчатого электрического нагревателя, сокращенно – ТЭН. Лампочка HL служит для индикации включенного состояния.

Устройство узлов электрочайника

От электрической вилки типа С6 сетевое напряжение с помощью гибкого шнура подается на контакты ХР1 подставки, на которую устанавливается электрочайник при нагреве воды. Контакты глубоко утоплены в подставке, чтобы исключить случайное соприкосновение человека.

Если внимательно присмотреться, то в глубине каждой концентрической канавке можно увидеть по одному подпружиненному электрическому контакту. Через эти контакты и подается питающее напряжение на электрочайник. В находящемся в центре отверстии тоже есть контакт, который служит для подключения корпуса электрочайника к заземляющему проводу РЕ. Контакт РЕ слаботочный и не участвует в работе, а только служит для защиты человека от поражения электрическим током в случае пробоя изоляции.

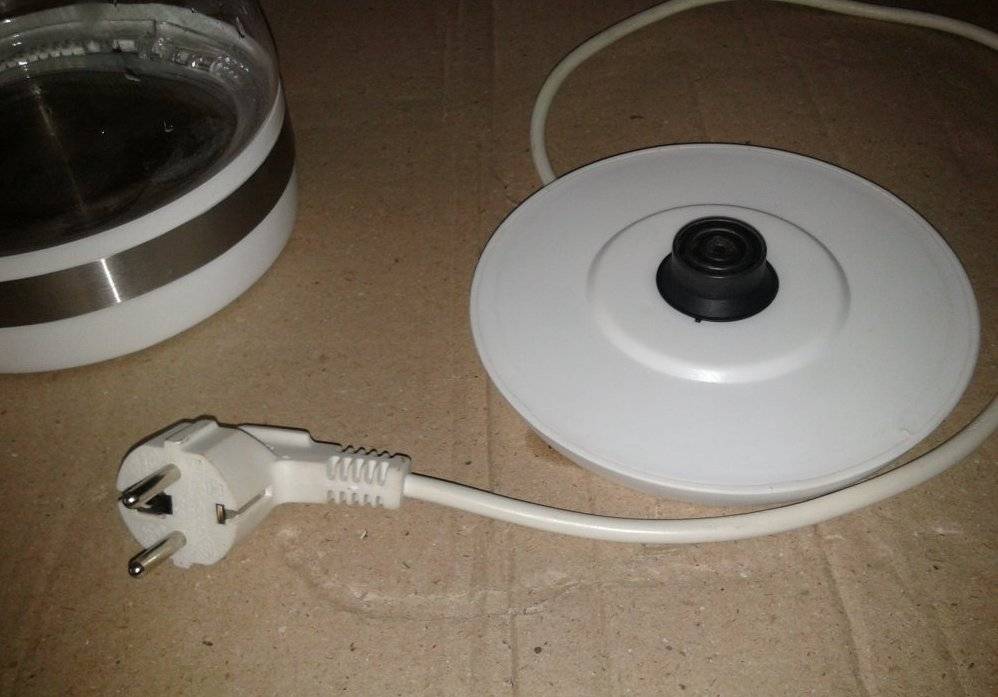

Как выглядит подставка со снятой крышкой видно на фотографии. На концах сетевого шнура установлены накидные клеммы, которые в свою очередь надеты на выводы контактов. На фотографии справа показан вид разъема ХР1 со стороны установки контактной группы.

Для передачи электроэнергии с подставки на чайник в центре его дна имеется ответная часть контактов разъема ХР1, представляющая собой в центре штырь контакта заземления и два концентрических медных кольца.

Если снять крышку электрочайника, то перед глазами откроется картина, как на фотографии. Главным элементом является двухконцевой трубчатый электрический нагреватель (ТЭН) согнутый в виде незамкнутого кольца.

На концах ТЭНа имеются изолированные керамикой от корпуса выводы для подачи питающего напряжения. К ним приварены контактной сваркой стальные плоские контакты, на которые надеваются накидные клеммы. В плоском контакте имеется отверстие, а в накидной клемме подпружиненная полоска с выступом. При надевании клеммы выступ входит в отверстие на контакте, и надежно фиксирует клемму, не допуская ее самопроизвольного соскальзывания. Для снятия клеммы необходимо концом острого предмета надавить на подпружиненную планку, чтобы выступ вышел из отверстия.

Обычно на все клеммы в электрочайнике надеты изолирующие трубки и отверстия с фиксатором не видно. Поэтому в таком случае для освобождения клеммы от фиксатора изоляцию надо отодвинуть в сторону, как показано на фотографии. При установке снятых клемм на место не забудьте их сориентировать таким образом, чтобы была возможность отжать фиксатор, а то повторное снятие клеммы будет возможно, только прилагая большое усилие.

Для подачи питающего напряжения, включения электрочайника и его защиты от перегрева служит специальный узел, закрепленный с помощью трех винтов или гаек в центре окружности ТЭНа. Для того чтобы узел извлечь из корпуса, нужно снять клеммы с ТЭНа и открутить винты или гайки. В дешевых моделях вместо резьбового крепления можно встретить крепление с помощью загнутых приваренных к корпусу металлических полосок, которые приходится отгибать.

Система защита от перегрева

ТЭНы в электрочайниках, в зависимости от их объема, устанавливаются мощностью от 500 до 2500 Вт и на небольшой площади выделяют огромную тепловую энергию. Для исключения пожара в случае, если включили чайник без воды или не закрыли крышку (в некоторых моделях открытое положение крышки не блокирует включатель) в конструкции предусмотрена тепловая система защиты, выполненная на термопредохранителе St°2.

В качестве датчиков температуры в электрочайниках используются биметаллические пластины круглой формы с выборкой внутри, образующей в центре пластины «язычок». На фотографии обратной стороны узла подключения электропитания и тепловой защиты видны две такие пластины. При креплении узла к дну чайника биметаллические пластины плотно прилегают к корпусу. Для лучшей теплопередачи с корпуса они смазываются специальной теплопроводящей пастой. При ремонте чайника эту пасту удалять недопустимо.

Биметаллическая пластина представляет собой две склеенные по всей плоскости между собой тонкие пластины из металлов, имеющих разный коэффициент линейного расширения. Поэтому при нагреве один металл расширяется больше другого и биметаллическая пластина изгибается. Если закрепить биметаллический диск за язычок, как на фотографии узла, то в нем будет изгибаться внешняя его часть.

Для выключения чайника при перегреве достаточно механически связать биметаллическую пластину с контактами. Для этого используют керамический шток, один конец которого упирается в диск, а другой в подпружиненную пластину контактной группы. При изгибании диск давит на шток, который надавливая на контактную пластину отводит контакты друг от друга.

У этого вида защиты есть большой недостаток, после остывания корпуса чайника пластина вернется на место и чайник опять включится, и так будет продолжаться, пока не перегорит ТЭН или электрочайник не будет выключен выключателем или снят с подставки. Но, несмотря на отмеченный недостаток, такой способ защиты полностью исключает возможность возгорания.

Для исключения повторного включения ТЭНа в некоторых моделях устанавливают два биметаллических диска. Один работает, как я описал выше, а второй связан с выключателем и при перегреве надавливает на выключатель, который срабатывает и полностью отключает электрочайник от питающего напряжения, как будто выключение произошло от руки человека.

Система автоматического отключения
при закипании воды

В современных электрочайниках любой модели имеется система автоматического отключения ТЭНа от электросети при закипании воды. Принцип работы системы основан на направлении возникающего при кипении воды пара по каналу на биметаллическую пластину, механически связанную с выключателем.

Биметаллический диск на выключателе закреплен за край, и поэтому при его нагреве изгибается язычок, как на фотографии. Слева биметаллический диск при комнатной температуре и язычок находится в плоскости остальной поверхности диска. Справа при нагреве паром, язычок прогнулся вниз на несколько миллиметров, надавил на рычаг выключателя S1 и электрочайник выключился.

В зависимости от производителя и модели электрочайника клавиша или рычаг воздействия на выключатель устанавливается либо в верхней части ручки в виде клавиши или под ручкой, в виде пластины или стержня с надетой на него ручкой. Биметаллический диск устанавливается либо в верхней части ручки непосредственно на выключателе или в основании.

В качестве канала для подачи пара на биметаллическую пластину выключателя обычно используется полость ручки. Иногда для этой цели внутри чайника устанавливается отдельный канал в виде квадратной или круглой трубки, как на фотографии. Установка отдельного канала для пара в емкости для воды является не лучшим вариантом, так как появляется дополнительная прокладка и как следствие, еще она потенциальная неисправность в виде протечки воды через эту прокладку.

Индикация включения и подсветка

В некоторых моделях чайников в основании или клавише включения устанавливают индикатор включенного состояния на неоновой лампочке, на электрической схеме, обозначенной HL или делают светодиодную подсветку воды. Индикация включенного состояния позволяет сразу обнаружить, если не вставлена в розетку вилка или плохо установлен чайник на подставку.

Обычно неоновая лампочка или драйвер для светодиодной подсветки воды подключаются непосредственно к клеммам ТЭНа и поэтому сразу индицируют поступление напряжения на его выводы. Для индикации используется обыкновенная неоновая лампочка, включенная через токоограничивающий резистор около 200 кОм. На фотографии контур резистора просматривается на термоусаживаемой трубке, надетой на нижний провод.

В качестве источника света для подсветки воды в электрочайниках применяют светодиоды. Светодиод не рассчитан для непосредственного включения в электросеть и поэтому устанавливают драйвер. Схема драйвера представляет собой последовательно включенный выпрямительный диод, резистор 12 кОм мощностью 5 Вт и светодиод. Для исключения мерцания света параллельно светодиоду установлен электролитический конденсатор 100 мкФ, 16 В. Так как для подсветки применено два светодиода, то и схемы на плате собрано две.

На фотографии справа изображен прозрачный вкладыш, вмонтированный в металлическое дно емкости чайника. Через него и осуществляется подсветка воды со стороны основания.

Как отремонтировать электрочайник своими руками

Самым распространенным случаем поломки является выгорание контактных площадок в выключателях и пропадание контактов в клеммных соединениях. Эти отказы обусловлены большим током потребления электрочайника, величину которого можно узнать из ниже приведенной таблицы. Таблица универсальная и применима к любым электроприборам, рассчитанным на питающее напряжение переменного тока 220 В – утюгам, электроплитам, обогревателям и другим.

Таблица потребляемого тока электроприбором в зависимости от его мощности
Мощность электроприбора, кВт	0,5	1,0	1,5	2,0	2,5	3,0	4,0	5,0	6,0	7,0	8,0	9,0	10,0
Потребляемый ток, А	2,3	4,5	6,8	9,1	11,4	13,6	18,2	22,7	27,3	31,8	36,4	40,9	45,5

Из таблицы видно, что ток потребления электрочайника мощностью 2 кВт составляет 9 А, это очень большой ток. Поэтому при покупке чайника следует учитывать этот факт. Так на семью до четырех человек вполне достаточно чайника объемом 1 литр, который потребляет мощность 1 кВт. Маломощный электрочайник позволит снизить затраты на электроэнергию и будет служить гораздо дольше. В дополнение ток 4,5 А выдержит любая электрическая розетка и даже старая электропроводка.

Если напряжение электроприбора отличается от 220 В, например, автомобильного электрочайника на 12 В, то ток потребления Вы можете рассчитать с помощью онлайн калькулятора.

Онлайн калькулятор для определения силы тока в зависимости от потребляемой мощности
Потребляемая мощность, Вт:
Напряжение питания, В:

Внимание! При ремонте электрического чайника и любых других бытовых электроприборов, включенных в бытовую сеть, следует соблюдать предельную осторожность. Прикосновение незащищенным участком тела человека к токоведущим проводам и деталям, находящимся под напряжением опасно. Не забывайте вынимать вилку электрочайника из розетки!

Как разобрать электрический чайник

Для точного определения причины и устранения неисправности необходимо снять крышку со дна электрочайника. При снятии крышки можно столкнуться с некоторыми трудностями.

Обычно донная крышка прикручена к основанию электрочайника саморезами со шлицами под крестовую отвертку. Иногда головки саморезов утоплены в крышке и закрыты декоративными заглушками, которые для возможности откручивания винтов нужно извлечь с помощью острого предмета.

Некоторые производители для усложнения возможности самостоятельного ремонта электрочайника все или один из винтов устанавливают со шлицем под стержень отвертки типа двузубой вилки, которое носит название Spanne, как на этом фотоснимке. Отвертка со стержнем типа Spanne редко имеется в наличии у домашних мастеров. При отсутствии такой отвёртки открутить саморез можно с помощью бокорезов или пинцета.

Если не получится открутить винт таким способом, то тогда своими руками нужно сделать специальную отвертку из отвертки с плоским жалом, сделав в середине него выборку под профиль шлица с помощью надфиля.

При ремонте иногда случается, что саморез из пластмассы выкрутить не получается. В таком случае можно попробовать стронуть винт с места в сторону закручивания. Если стронется, то уже легко открутится.

Если саморез открутить таким способом не получается, то нужно нагреть его с помощью паяльника, приложив жало к головке. Пластмасса от нагрева вокруг резьбы самореза размягчится, и он легко выкрутится. По такой же технологии разбирается и подставка электрочайника.

В некоторых моделях электрочайников после отвинчивания саморезов крышка легко снимается. Но чаще она дополнительно зафиксирована по всему периметру еще и защелками. Встречаются модели, в которых крышка держится только на защелках.

В верхней части фотографии изображена крышка с защелкой, а в нижней части основание электрочайника с квадратным отверстием, в которое заходит защелка, когда крышка установлена. С правой стороны основания в кадр попала одна из защелок ручки чайника.

Для освобождения защелок приходится аккуратно плоское жало отвертки засовывать в разные места стыка крышки и корпуса в поиске места нахождения защелки.

Когда удалось отвести одну из защелок из отверстия, отвертка оставляется в этом месте и второй отверткой ищется находящаяся рядом следующая защелка. Когда пару защелок освобождены, то остальные уже не зажаты, и крышку можно легко снять. Зачастую снять крышку с основания сложнее, чем устранить неисправность.

Электрочайник не греет воду, индикатор-лампочка включения горит

По такому поведению определить неисправность проще всего. Как видно из электрической схемы индикаторная лампочка или подсветка подключены непосредственно к клеммам, надетых на выводы ТЭНа. Поэтому если лампочка горит, а чайник не греет воду, значит, причина неисправности кроется в плохом контакте клемм с выводами ТЭНа или обрыв спирали внутри него.

Восстановление контакта в накидных клеммах

После снятия крышки с основания чайника и осмотре соединительных контактов причина поломки стала очевидной. Один из контактов ТЭНа обгорел, и клемма практически повисла в воздухе.

На втором выводе ТЭНа клемма тоже была в плохом состоянии, вся почернела вместе с контактом. Удивительно, как электрочайник мог до этого греть воду.

Клемма была вся пережжена, и дальнейшее ее использование было невозможно. Контакт на выводе ТЭНа хоть и частично обгорел, но пружинящих свойств от него не требовалось, и оставшаяся часть после зачистки вполне обеспечит хороший контакт.

Новой клеммы в наличии не было и пришлось использовать клемму, бывшую в употреблении. Если новую клемму негде взять, то можно использовать клемму из подставки, с помощью которой подводится провод заземления (желто-зеленый провод). В подавляющем числе квартир электропроводка не имеет заземляющего проводника, и изъятие этой клеммы не повлияет на работу чайника.

Прежде, чем использовать старую клемму ее нужно освободить от запрессованных в нее проводов. Для этого нужно зажать как на фотографии клемму маленькими плоскогубцами и граненым шилом, нажимая и вращая его, раздвинуть усики. Остатки проводов выпадут, и клемма будет готова для повторного применения.

На фотографии слева Вы видите два провода, которые были запрессованы в клемму. По толстому многожильному проводу поступает питающее напряжение, а по тонкому одножильному подается на неоновую лампочку или систему подсветки воды. Эти провода нужно вправить в хвостовик клеммы и обжать их с помощью плоскогубцев, после чего клемма будет готова для подключения к ТЭНу.

На следующем шаге нужно до блеска с помощью мелкой наждачной бумаги зачистить с двух сторон контакт на выводе ТЭНа. После этого останется надеть клемму на этот контакт, и надежный электрический контакт будет обеспечен.

После снятия клеммы со второго контакта оказалось, что как сама клемма, так и контакт на ТЭНе в хорошем состоянии, только покрыт окислом. После удаления с контакта черного налета с помощью наждачной бумаги он стал как новый. Перед надеванием клеммы для лучшего контакта она была немного сдавлена круглогубцами. Для снятия окислов с внутренних контактируемых поверхностей клеммы ее надо несколько раз надеть и снять на плоский контакт ТЭНа.

На этом ремонт можно считать законченным. Осталось, не устанавливая крышку дна на место налить в чайник воды до уровня минимальной отметки и проверить его работоспособность. Если чайник не стал греть воду, значит вероятнее всего в обрыве спираль ТЭНа, но могут быть и другие причины. Для того, чтобы дальше продолжить поиск неисправности нужно в первую очередь проверить исправность ТЭНа. Заменить ТЭН в электрочайнике невозможно, так как он приварен к его основанию. Такой чайник ремонту не подлежит.

Восстановление приваренных контактов

Попал в ремонт стеклянный электрочайник модели Polaris PWK 1719CGL с подсветкой, у которого при включении индикатор горел, но вода не нагревалась. Такая неисправность свидетельствовала о нарушении контакта в месте подключения выводов ТЭНа.

Нижняя крышка легко снялась после откручивания трех саморезов. Качество сборки мне понравилось. Предположение подтвердилось, в данной модели подключение к электрической схеме было выполнено нетрадиционным способом с помощью накидных клемм, а точечной сваркой плоского латунного провода непосредственно с выводом ТЭНа, один из которых отошел. Очевидно, из-за нарушения технологии проводник был плохо приварен.

Небольшое механическое воздействие рукой на второй плоский провод привело тоже к его отваливанию. Плоские проводники к электрической схеме чайника были подключены с помощью накидных клемм. Они были сняты и провода заведены под выводы ТЭНа снизу, как показано на фотографии.

Далее плоские проводники, для увеличения площади контакта были обвиты вокруг выводов ТЭНа.

Для надежного контакта плоских проводников с выводами они были прижаты с помощью металлических планок винтами. Планки были взяты от советской сетевой вилки (ними прижимался сетевой провод) и розетки. При установке планок нужно проследить, чтобы они не касались металлического корпуса чайника.

Проверка электрочайника показала отличную его работу. Закипевшая вода красиво подсвечивалась синим светом благодаря светодиодной подсветке. Конструкция чайника, как и качество сборки мне понравилось. Жаль, что сварка проводов с выводами ТЭНа оказалась некачественной. После описанного ремонта электрочайник безотказно служит уже несколько лет.

Электрочайник не греет воду, индикатор включения не горит

Как и любой другой электроприбор, электрочайник к электрической сети подключается с помощью электрической вилки типа С6 и первое, что необходимо сделать, если чайник не греет воду, это внешним осмотром убедиться, что вилка исправна и в розетке есть напряжение. Проверить розетку можно подключив к ней любой электроприбор, например, настольную лампу.

Ремонт контактной группы электрочайника с подставкой

Так как напряжение на электрочайник подается через подставку с помощью прикосновения ее контактов с контактами токоприемника, то необходимо проверить внешним осмотром контактные пары на предмет подгорания. Признак нарушения контакта в контактной паре появляется на ранней стадии, и проявляется в необходимости вращения чайника на подставке для того, чтобы он начал греть воду. Для предотвращения более серьезных последствий надо сразу же очистить контакты от нагара.

Для проверки нужно перевернуть чайник и осмотреть состояние контактных колец. На фотографии этого чайника внутреннее кольцо с левой стороны окислено и выгорело на несколько миллиметров. Для восстановления контактируемой поверхности достаточно зачистить ее до блеска наждачной бумагой. Кольцевой контакт стал плохим из-за недостаточного прижима и окисления контакта, находящегося в подставке.

Плоские контактные пластины в контактном узле подставки крепятся с помощью винтов или зацепов. Чтобы извлечь пластину, закрепленную зацепами нужно сначала вынуть отверткой пластмассовый вкладыш, а затем, подцепив зацеп шилом вынуть пластину.

После снятия крышки с подставки и выемки контактной пластины, с которой ток подавался на подгоревшее кольцо, стало очевидно, что конец пластины подогнулся, и сильно обгорела контактная площадка. Сама контактная пластина от нагрева хоть и немного потемнела, но пружинящие свойства не потеряла. После восстановления формы пластины и зачистки наждачной бумагой поверхности контактной площадки, пластина была установлена на прежнее место.

После установки контактной пластины необходимо, до прикручивания дна на подставку, приложить ее ко дну чайника и убедиться, что контактная пластина на пару миллиметров смещается, контакт прилегает по центру и при этом не цепляется за стенки подставки. Если все так, то можно привинчивать к подставке дно и проводить испытания чайника после ремонта, вскипятив в нем воду.

Но не всегда так везет. Встречаются контакты, которые обгорели до такой степени, что зачистка и выпрямление пластины уже не помогает и приходится заменять часть пластины новой. На фотографии слева изображен контакт, который прогорел практически до основания. Для замены нужно отрезать пластину с контактом до первого изгиба, зачистить до блеска с помощью наждачной бумаги поверхность оставшейся пластины и залудить припоем.

Если есть старый электрочайник и в подставке контакты в хорошем состоянии, то можно для ремонта использовать их. Новую пластину для замены можно взять также от любого мощного реле, например РПУ. Встречаются реле даже с контактами из серебра.

Откусывается от реле пластина нужной длины, изгибается и залуживается припоем. Далее подготовленная контактная пластина прижимается к предварительно залуженной пластине подставки, и сборка прогревается паяльником. В результате контактный элемент подставки становится не хуже нового.

После установки контактов в подставку нужно, как и после предыдущего ремонта проверить точность их позиционирования и свободу перемещения. На фотографии изображена подставка, в которой были заменены пайкой оба контакта.

Ремонт кнопки выключателя электрочайника

Еще одна неисправность электрочайников с которой мне пришлось встретиться, это провал в ручку кнопки управления включением.

Включатель может не работать по причине отказа механизма включения или поломки клавиши, что и произошло с чайником, попавшим мне в ремонт.

Вскрытие показало, что одна из осей, с помощью которых клавиша фиксируется в корпусе ручки отломалась. Как видно на фотографии левая ось отсутствует. Сразу кажется, что отремонтировать клавишу невозможно, но если подумать, то зачастую можно найти способ восстановления поломанной пластмассовой детали.

Для ремонта из медного провода диаметром 2 мм была выгнута фигурная скобка, показанная на фотографии. Скобку можно сделать из алюминиевой проволоки и даже из гвоздя. Диаметр выбирается исходя из диаметра посадочного места оси в ручке чайника.

Далее скобка была установлена в клавишу и вплавлена в нее с помощью нагрева электрическим паяльником.

После застывания пластмассы клавиша была установлена в ручку. Проверка показала, что кнопка стала работать не хуже, чем до поломки. Электрочайник при ежедневной эксплуатации работает безотказно уже более года.

Ремонт выключателя электрочайника

Включатель в электрическом чайнике размещают на ручке или в основании. Включатель может не работать по причине обгорания контактов, окисления биметаллического диска (при закипании воды на него поступает водяной пар и со временем диск может поржаветь), ослабления плоской пружины или износа пластмассовых деталей.

На фотографии выключатель электрочайника, вынутый из ручки. Он имеет небольшие размеры и работает точно по такому же принципу, как и любой настенный выключатель. Отличие только заключается только в том, что он способен автоматически отключаться при закипании воды.

Кстати, выключатель является законченным самостоятельным изделием и его можно использовать для аварийного отключения любого электроприбора при достижении температуры в контролируемой зоне более 100 °С.

Два устойчивых положения выключателя обеспечивает плоская, изогнутая дугой пружина. На фотоснимке слева выключатель чайника находится в верхнем выключенном состоянии. На правом снимке в нижнем положении, когда электрочайник включен в режим нагрева воды. Движок выключателя связан с контактами и таким образом при переходе из одного устойчивого состояния в другое замыкает или размыкает контакты, таким образом, включая или выключая чайник.

Если клавиша выключателя не фиксируется, значит, виновата плоская пружина. Она может потерять упругость или выскочить. Для восстановления работы выключателя достаточно извлечь плоскую пружину и немного увеличить радиус ее дуги (распрямить).

В нижней части выключателя установлен биметаллический диск. При нагреве от пара язычок диска перемещается вверх, через толкатель надавливает на движок и он перемещается в верхнее устойчивое положение, размыкает контакты, тем самым отключая подачу электроэнергии на ТЭН.

Еще одна неисправность, которая встречается в электрочайниках, это выгорание контактов в выключателе. Контакты могут быть размещены непосредственно рядом с клавишей включения или в удалении от нее. В таком случае связь клавиши с контактами осуществляется с помощью пластмассовых тяг.

На фотографии слева контакты тепловой защиты, они практически не работают и всегда находятся в идеальном состоянии. Справа контакты выключателя, которые размыкаются часто и поэтому всегда подгорают. Для их зачистки нужно полоску наждачной бумаги приложить к узкому инструменту, например к плоскому лезвию отвертки и возвратно поступательными движениями снять нагар. Можно воспользоваться и надфилем.

В ручках некоторых моделей электрочайников устанавливают выключатели закрытого типа и для зачистки контактов его необходимо разобрать.

Для разборки нужно, открутить один саморез и извлечь выключатель из ручки. Далее утопить два маленьких фиксатора, которые располагаются по бокам выключателя и вытащить за провода часть с контактами из корпуса. Контакты станут доступными, и останется только зачистить описанным выше способом. При разборке следует не потерять маленький толкатель, связывающий биметаллическую пластину с подвижной частью. Без него чайник не будет выключаться.

Как устранить течь воды из электрочайника

При ремонте электрочайников мне приходилось сталкиваться с их течью в следующих местах:

• в стыке мерного окошка с корпусом (ремонт нецелесообразен, так как заделка трещины любым клеевым составом дает короткий эффект);
• из трещины в пластмассовом корпусе (ремонту в домашних условиях не подлежит);
• в месте стыковки металлического дна-диска с колбой чайника.

Поэтому при покупке нового электрочайника, взамен вышедшего из строя по причине треснувшего корпуса, приобрел чайник со стеклянной колбой. Надеялся, что электрочайник никогда не даст неустранимой течи, так как стеклянный корпус при аккуратном обращении практически вечен, а возникшую течь в месте стыковки стекла с металлическим основанием можно успешно устранить.

Через несколько лет эксплуатации стеклянного электрочайника на его контактной площадке после кипячения воды, стала появляться вода, которая капала и из дна. После каждого кипячения лужа воды на площадке увеличивалась, а капли со дна чайника капали все чаще. Пришлось заняться его ремонтом.

Для определения места течи воды пришлось, отвинтив два самореза в верхней части ручки и три самореза, удерживающие нижнюю часть, электрочайник разобрать.

После отсоединения дна, для продолжения ремонта, осталось только снять накидные клеммы с контактов ТЭНа и системы защиты от перегрева. Чтобы не было проблем при сборке, прежде, чем снимать клеммы следует запомнить или зарисовать какая из клемм, на какой из контактов надевалась.

Стеклянная колба была скреплена с дном с помощью силиконового герметика. При внимательном осмотре места соединения было обнаружено, что на заводе в результате нарушения технологии склейки, в нескольких местах в силиконовом шве образовались пузыри воздуха. Через один из них со временем и начала протекать вода.

Сначала хотел загерметизировать силиконом только места течи воды, но не было уверенности, что течь не появится в новом месте. Поэтому было принято решение открепить стеклянную колбу от дна, и склеить их вновь.

С помощью лезвия ножа силикон был прорезан на максимально возможную глубину, как по внутреннему шву, так и с внешней стороны. После этого стеклянная колба с небольшим усилием была отделена от дна.

Далее с сопрягаемых поверхностей с помощью ножа были полностью удалены остатки старого силикона, и затем склеиваемые поверхности были обезжирены растворителем (подойдет ацетон или спирт). Если растворителя под рукой нет, то можно поверхности помыть горячей водой с пищевой содой или хозяйственным мылом, а перед склейкой обязательно просушить. В дополнение поверхность металлического дна была зачищена до блеска с помощью наждачной бумаги.

Дно чайника сделано из нержавеющей стали, что было проверено с помощью неодимового магнита – к дну не притягивался. Но к моему удивлению, в месте, где была протечка, образовалась дыра, изображенная на фотоснимке. Как дыра могла образоваться в нержавеющей стали, для меня осталось загадкой, возможно, это заводской брак.

Отверстие образовалось в нижней части сопряжения стеклянной колбы и дна и при склейке закрылось бы герметиком. Но решил все, же с помощью электрического паяльника закрыть дыру мягким припоем.

Выбор герметика для склейки

Поверхности деталей электрочайника подготовлены для склейки и настало время выбора герметика, который должен быть безвредным для человеческого организма, выдерживать температуру до +180 °С и быть эластичным. Предъявляемым требованиям полностью соответствуют силиконовые герметики.

Лучшим из них является пищевой силиконовый клей-герметик RTV 118 Q американского производителя, выдерживающий температуру до +260 °С. Но цена тюбика объемом 82 мл этого герметика сравнима со стоимостью нового электрочайника.

На рынке имеется силиконовый герметик российского производителя ВГО-1, который предназначен и для герметизации стыков труб горячего и холодного водоснабжения, выдерживающий температур до +260 °С. Фасуется в тубах объемом 300 мл, но тоже дорогой и стоит как полцены чайника. Для герметизации электрочайника нужно не более 20 мл силикона, поэтому экономически целесообразно приобретать туб ВГО-1 в случае, если планируется применение его для других работ.

При выборе силиконового герметика возник резонный вопрос. Неужели производители электрочайников, а все они изготовлены в не зависимости от бренда в Китае, используют дорогостоящий пищевой силикон? Ответ очевиден, используют для герметизации самый дешевый герметик. Поэтому пришел к выводу, что вполне подойдет самый простой силиконовый герметик, в котором нет никаких добавок. После нескольких кипячений воды, даже если в герметике и есть противопоказанные вещества, они все растворятся в воде и силикон станет безопасным для организма человека.

Под руками имелся универсальный строительный силиконовый герметик Soudal, которым и решил воспользоваться. В его составе нет добавок и герметик выдерживает воздействие температуры до +180 °С, что вполне достаточно для термостойкости соединения.

Склейка деталей электрического чайника

Осталось сделать самый ответственный шаг – заполнить канавку дна по всей окружности силиконовым герметиком и вставить в нее стеклянную колбу. Перед нанесением герметика поверхности нужно обязательно обезжирить спиртом или растворителем.

Площадь дна, сопрягаемая со стеклянной колбой, была большой, поэтому после нанесения полоски герметика пришлось его размазать лезвием отвертки.

Стеклянная колба была вставлена в канавку дна. Выдавленные колбой излишки силикона были удалены с помощью ветоши, смоченной в мыльном растворе. Затем швы для придания красивого вида, выровнены пальцем, смоченным в мыльной воде. На снимке показан результат работы.

Проверка герметичности соединения деталей чайника

Силикон в объеме обычно твердеет при комнатной температуре со скоростью 2 мм в сутки. С учетом того, что глубина шва в склеенном электрочайнике составила около 10 мм, пришлось отложить его в сторону на неделю, и только после этого провести испытания.

Для проверки электрочайник был подключен к питающей сети в разобранном виде, напрямую, без системы защиты и управления. Для этого на концы шнура с вилкой были надеты клеммы, которые затем были надеты непосредственно на контакты ТЭНа. Чайник был установлен в рабочее положение, в него налита вода и затем вилка вставлена в розетку. Оставлять электрочайник при такой схеме включения без присмотра недопустимо.

По схеме напрямую ранее подключались все советские электрочайники и приходилось дожидаться пока закипит вода и выключать их вручную, вынимая вилку из розетки.

Спустя несколько минут вода закипела. Следов протечек воды не наблюдалось, силиконовый герметик надежно загерметизировал место соединения деталей. Для исключения попадания в воду из силиконового шва случайных вредных примесей, после сборки чайника в нем было вскипячено три порции воды с полной ее заменой.

Внимание! Недопустимо наливать в любой разогретый электрический чайник, сразу после полного слива из него закипевшей воды холодную воду. Из-за термического удара в корпусе чайника могут возникнуть микротрещины, из которых со временем начнет течь вода.

Замечу, что этот стеклянный чайник после вышеописанного ремонта безупречно служит уже более трех лет. Даже контакты чистить не приходилось.

Как очистить электрочайник от ржавчины

Со временем из-за ржавых металлических водопроводных труб, несмотря на прозрачность воды, текущей из крана и даже ее последующей фильтрации, на внутренней поверхности электрочайника образуется налет ржавчины. Многим это не нравиться, да и для здоровья пользы явно не приносит.

Самым простым и безопасным средством удаления ржавчины является лимонная кислота, которая продается в любом продуктовом магазине.

Для удаления ржавчины надо заполнить не менее чем на половину электрочайник водой и высыпать в нее один пакетик лимонной кислоты.

Далее включить чайник и довести воду до кипения. С верхних краев и крышки ржавые следы можно удалить с помощью кисти, смоченной в кипящей воде. Вода после кипячения приобретает коричневый оттенок. Если в доме несколько чайников, то воду можно перелить в каждый из них и прокипятить ее повторно.

После кипячения надо дать чайнику остыть, слить ржавую воду и ополоснуть чистой водой. Как видно на фотографии, электрочайник стал выглядеть как новый, лимонная кислота полностью растворила ржавчину.

Как видите, отремонтировать электрический чайник своими руками совсем не сложно и при желании по силам любому домашнему мастеру.

Разборка и ремонт электрочайника своими руками

У этого прибора имеется база-подставка, на которой соединяются колодка и разъем питания. Подключение к электросети осуществляется благодаря шнуру, который подсоединен к этой самой подставке. За счёт такой конструкции чайник удаётся брать, не вынимая вилку из розетки.

Есть модификации, которые устанавливают в фиксированном положении на базу. Однако современные изделия можно ставить, повернув в любую сторону. В базе также присутствует специальное отделение для размещения излишка шнура. В бесшнуровых чайниках присутствуют:

• фильтр;
• отверстие для выведения пара;
• индикатор для определения уровня жидкости;
• разъем питания;
• база;
• биметаллический диск.

Устройство электрочайника

1. Подставка электрического чайника. В конструкции имеет 3 электрических контакта, два из которых расположены в канавках (являются медными пластинами) и служат для подачи напряжения чайнику, и один находится в центре, служит заземляющим проводником.
2. Нагревательный элемент (ТЭН). Может иметь вид как открытого типа (изогнутый либо спиралевидный), так и закрытого (подобие металлического диска). На концах ТЭНа имеются выводы, для подачи на них напряжения, к ним приварены небольшие контакты, на которые накидываются клеммы.
3. Электрический выключатель. Служит для защиты и включения электроприбора. Внутри установлено тепловое реле, способное защитить прибор во время перегрузок в сети и перегрева электрических проводов. Имеется термостат, отключающий устройство в случае перегрева ТЭНа.
4. Индикатор. Светодиодная лампочка, расположенная на основании чайника либо на кнопке включения. Обозначает, работает электроприбор в настоящий момент или нет.
5. Корпус. В основном состоит из пластика, этот вариант доступен всем, так как является недорогим, по сравнению с другими; металла и стекла (более дорогие модели). Подставка состоит из такого же материала, как и сам электрочайник.
6. Колба чайника. В самых дешёвых и простых моделях её нет. В более дорогих вариантах колба располагается внутри чайника так, чтобы она не касалась его стенок, за счёт этого обеспечивается сохранение высоких температур длительное время. Состоит в основном из металла или стекла.

Принцип работы электрочайника

Для начала разберём, как, вообще, работает чайник и что куда поступает. А работает он следующим образом:

• Сперва электрическая вилка включается в розетку с переменным током в 220В.
• Сетевое напряжение подаётся по кабелю на подставку и контакты ХР 1, они довольно глубоко расположены, чтобы человек не мог к ним прикоснуться.
• Электрочайник в своём основании имеет углубление, в нём находятся контакты, которые замыкаются, после того, как прибор устанавливается на подставку.
• После включения кнопки на чайнике, ток пройдёт через термовыключатель St 1 и после того, как вода закипит автоматически выключится.
• St 2 – это выключатель тепловой защиты, он всегда в работе, но активируется только тогда, когда пустой чайник включат по ошибке.
• Ну и последний этап — это подача напряжения на нагревательный элемент, в сокращении ТЭН.

HL — лампочка, сигнализирующая человека о том, включён электрочайник или нет.

С какими поломками можно вернуть чайник продавцу

Если приобретённый товар не соответствует заявленному качеству или в процессе эксплуатации выявлены неполадки в его механизмах, согласно Закону о защите прав потребителей, товар можно вернуть продавцу и получить обратно деньги. Для этого должны быть соблюдены определённые условия.

• — чайник не был в употреблении, внешний вид, заводские пломбы и ярлыки, а так же товарный вид остались в полной сохранности
• — наличие товарно-кассового чека или другого документа, свидетельствующего о покупке (в случае отсутствия таких документов, есть возможность ссылаться на показания свидетелей)
• — в день обращения в продаже отсутствует аналогичный товар для замены
• — удовлетворение требования о возвращении денег должно произойти не позднее 10 дней со дня предъявления
• — необходимо иметь с собой гражданский паспорт для составления акта возврата чайника.

В случае, если купленный чайник находится на гарантии, его ремонт может осуществляться только в гарантийных мастерских, список которых приводится в гарантийном талоне. Самостоятельная разборка прибора и попытка устранения неисправности, влечёт за собой прекращение гарантийных обязательств со стороны производителя.

Из этого вытекает простой вывод. Разумнее использовать гарантию, чем пытаться починить чайник самостоятельно. Надеяться на то, что в мастерской «не заметят» следов вскрытия не стоит. Профессионалу, который занимается ремонтом бытовой техники ежедневно и в течении многих лет, достаточно одного взгляда, что бы определить, разбирался чайник или нет. К тому же, существуют различные ухищрения со стороны производителя, которые направлены на избежание подобных ситуаций. Они не видимы глазу, но достаточно чёткие, что бы с их помощью определить (и доказать) факт несанкционированной разборки.

Весь бракованный товар подлежит возврату или обмену, по желанию покупателя. Исключением могут быть только сложные технические товары, подлежащие экспертизе на предмет заводского или складского брака. Чайник, разумеется, в эту категорию не попадает.

При возникновении спорных вопросов, продавец обязан провести экспертное обследование товара за свой счёт. Покупатель имеет право присутствовать во время экспертизы. Если в результате обследования будет доказано, что брак чайника (или другого товара), образовался по вине покупателя, то он обязан будет возместить все расходы по экспертизе.

Принцип работы электрочайников, устройство и электросхема

Электрочайник является бытовой техникой с довольно простой, по типу устройства и функционирования, конструкцией. Сегодня на рынке можно встретить множество самых разнообразных моделей электрочайников, однако следует отметить, что все они функционируют и выполняют свою работу по одному и тому же принципу. Как правило, у разных моделей электрочайников, в зависимости от наличия разнообразных дополнительных функций, схемы могут несущественно отличаться друг от друга.

Электрочайник состоит из нескольких разных частей. Устройство таких аппаратов, как правило, состоит из:

1. Специального корпуса, который играет роль резервуара для нагреваемой воды. Стоит отметить, что у некоторых моделей резервуаром для жидкости является не корпус, а специальная колба съемного типа.
2. Нагревательного элемента. В электрочайниках такие элементы бывают открытыми либо наоборот – закрытыми. Кроме того, используемые в чайниках Тэны могут быть дисковыми либо спиральными.
3. Специальной подставки, которая оснащается разъемом, позволяющим подключать чайник к питанию электросети.
4. Термостата, который отключает от питания устройство в момент закипания воды (расположен непосредственно под кнопкой включения прибора).
5. Специальной колодки, которая представляет собой разъем для питания устройства (располагается на днище устройства в боковой либо центральной части).

В моделях электрочайников, которые оснащаются специальным терморегулятором, присутствует больше контактных групп. Такую особенность необходимо учитывать во время проведения их самостоятельного ремонта. Терморегуляторы позволяют во время использования электрочайника подогревать воду в разных режимах, а также поддерживать ее продолжительное время горячей.

Принцип работы электрочайников, которые работают от электрической сети, достаточно прост. Во время подключения к электрической сети такого аппарата и нажатия на кнопку включения, ТЭН начинает нагреваться. Благодаря этому вода, находящаяся в резервуаре чайника закипает либо подогревается до установленной пользователем температуры (в моделях с установленным терморегулятором).

Во время нагревания воды, при ее закипании, в корпусе чайника начинает образовываться большое количество пара, который по специальному каналу, оснащенному паропропускающим отверстием, начинает подаваться на специальную биметаллическую пластину термостата. Благодаря воздействию пара металл начинает постепенно расширяться и воздействовать на рычаг, размыкая тем самым контактные группы и отключая технику.

Нюансы разборки с учетом модели

Перед началом проведения ремонтных работ необходимо провести предварительный осмотр чайника на предмет работоспособности и исключить всевозможные банальные моменты, которые могут стать причиной неисправности (подключение к электросети, запуск кнопки включения, правильное положение, установка аппарата непосредственно на самой подставке). Если после предварительной проверки аппарат все же остается неисправным, тогда необходимо демонтировать все узлы и найти причину поломки. Как разобрать электрический чайник? Разбирать модели электрочайников, которые оснащены закрытым Тэном рекомендуется следующим образом:

1. Выполнить демонтаж крышки, которая расположена на дне аппарата. При этом нужно учитывать тот факт, что на старых моделях, крепежные элементы расположены в верхней части.
2. В более современных моделях, во время разборки, необходимо убрать верхнюю накладку, которая закреплена в двух пазах, расположенных у основания ручки.
3. Пазы следует аккуратно освободить, а затем открутить расположенные под ними болты. В некоторых моделях верхняя ручка демонтируется непосредственно вместе с крышкой.
4. Затем необходимо перевернуть чайник и в его нижней части снять крепежные элементы.
5. При помощи отвертки отщелкнуть специальные фиксирующие элементы, которые расположены по периметру днища чайника.

После демонтажа днища на предмет поломок, при помощи тестера, следует осмотреть нагревательный элемент чайника. В моделях, оснащенных дисковым Тэном, нагревательный элемент не вступает в контакт с водой. Поэтому на данном этапе, если ТЭН находится в неисправном состоянии, можно определить поломку при помощи его прозвона тестером. Как правило, нагревательный элемент в чайнике выходит из строя из-за появления обрывов спиралей в трубке.

Чтобы проверить термостат на наличие в нем неисправностей необходимо убрать шуруп, расположенный в нижней части рукоятки электрочайника. Затем ручку нужно аккуратно демонтировать и под кнопкой включения убрать саморез. Места соединения, к которым подключен термостат нужно прозвонить мультиметром. После прозвона, если неисправность не была обнаружена, нужно снять сам узел. Для этого сначала демонтируется сама накладка, а потом снимается деталь. Чтобы демонтировать накладку, на нее необходимо слегка надавить пальцами рук и отодвинуть вперед.

Чтобы правильно разобрать старую модель электрочайника необходимо открутить саморезы, расположенные на днище устройства и демонтировать его боковую часть, чтобы получить доступ к Тэну, а также термостату. В том случае, когда кнопка включения расположена в верхней части чайника, прибор необходимо разбирать полностью. Для проверки открытого Тэна необходимо изначально произвести демонтаж крышки.

Если ТЭН находится в работоспособном состоянии, и выявить его неисправность не удалось, тогда следует осмотреть подставку. Для этого ее нужно отключить от электросети, перевернуть и снять все болты. Затем нужно демонтировать нижнюю часть подставки и провести осмотр ее элементов.

Ремонт подставки электрочайника

Причина неработающего электрического чайника может скрываться и в подставке. Там особо и ломаться нечему. Есть только контактная группа и выводы от неё, к которым подключается электрический шнур. Всё это может тут сломаться — это отвалиться провод или окислиться место контакта.

В подставке электрического чайника и ломаться особо нечему

В большинстве чайников провода от шнура не припаиваются. Контакт достигается при помощи медных контактных разъёмов, которые надеваются на выводы контактной группы. Внимательно осматриваем, хорошенько дёргаем. Если есть оксидная плёнка (она тёмная) или подгоревшие места, всё снимаем, зачищаем до чистого и гладкого металла.

Если контакты чистые, но «шевелятся», снимаем его, поджимаем плоскогубцами и вставляем на место. Если чайник уже не на гарантии, можно контакты пропаять для надёжности.

При внешне схожести цилиндрические контакты могут быть различными. Есть с подвижными контактами между пластиковыми выступами

А также, стоит внимательно посмотреть на контактную группу. Притом что они похожи, устройство у них, может быть разное. Есть такие, как на правом фото — с подвижными контактами, которые находятся между цилиндрическими пластиковыми выступами. Контакты при нажатии (зубочисткой, концом отвёртки и т.д.) должны плавно опускаться. После снятия усилия они должны возвращаться в исходное положение. Возможно, оксидная плёнка или другие загрязнения мешают двигаться контакту, из-за этого чайник не работает.

Второй тип контакта — со штырём в центе. С ним обычно меньше проблем, но смотрим и тут тоже. Мало ли что может быть.

Убираем даже незначительные следы загрязнений

В любом случае проверяем наличие тёмной плёнки. Это оксидный налёт, который работает как диэлектрик, ухудшая контакт. Загрязнения и налёт при ремонте удаляем.

Принцип работы и электрическая схема

Перед тем, как приступить к диагностике, ремонту бытового чайника, потребуется выяснить, из каких узлов он состоит, как работает. Несмотря на обилие предложений под разными марками, все электрические приборы данной категории имеют схожее устройство. В них входят следующие части:

• корпус;
• индикатор включения;
• нагревательный элемент;
• система управления (кнопка включения, термостат);
• подставка с сетевым шнуром и контактной группой.

Соединения во внутренней коммуникационной цепи осуществляются посредством накидных клемм, реже – пайкой. После установки заполненного водой чайника на подставку и нажатия клавиши происходит замыкание питающих цепей прибора. Это сопровождается световой индикацией, сигнализирующей, что все работает. Если на данном этапе нет контакта между подставкой и днищем прибора – неисправен выключатель, ничего не получится.

Далее установленный в нижней части нагревательный элемент (спиральный или дисковый) постепенно доводит воду в резервуаре до кипения. После закипания автоматика отключает питание нагревателя (лампочка гаснет с характерным щелчком). Если в чайнике недостаточно воды или его случайно включили пустым, также должна сработать система защиты, обесточив цепи питания.

Устройство узлов электрочайника

И старые модели со спиральными ТЭНами, и новые – с дискообразными, остаются схожими по принципу действия, наличию основных узлов. В них обязательно будут присутствовать нагревательный элемент, клавиша включения и блок защиты. Без них чайник не заработает.

Система защиты от перегрева

Данный узел необходим для обеспечения требований противопожарной безопасности. Если бы его не было, то при недостаточном уровне воды, включении пустого чайника непременно бы наступило возгорание. А так специальная контактная группа обесточит нагревательный элемент.

В качестве рабочего инструмента для нее используется специальная пластина из 2 металлов, реагирующая на нагрев. Нормальное положение – замкнуто, при перегреве биметалл деформируется, разрывает цепь питания, отключая ТЭН. Производителями бытовой техники применяется ряд типовых решений данного узла. И во всех используются биметаллические датчики, надежные и действенные.

Единственный недостаток тепловой защиты – необходимость ждать, пока остынет и примет первоначальное положение рабочая часть. После этого чайник опять готов к работе.

Система автоматического отключения при закипании воды

Еще один ответственный узел, без которого невозможна нормальная работа чайника. Процедура, к которой настолько привыкли, что не обращают внимания, – автоматическое выключение прибора после нагрева воды. Производители не случайно делают в инструкциях по эксплуатации акцент на наливании в колбу жидкости до четко обозначенного уровня (соответствует номинальной емкости). От этого зависит срабатывание автовыключателя под действием струи пара.

Индикация включения и подсветка

В каждой модели есть световой индикатор включения: без него сложно определить состояние прибора. Это лампочка, сблокированная с контактами «главной» кнопки. Подсветка не является обязательной функцией. Некоторые производители встраивают ее в качестве дополнительной опции. Работает она синхронно с включением (выключением) чайника.

Диагностика неисправностей

Потребность в прозванивании возникает при поломке любого узла электросхемы (устройство не включается, причины неизвестны, при этом банальные ошибки типа неработающей розетки или неплотной установки устранены). Работы проводятся с помощью специального прибора — мультиметра, а также отверток, подбираемых по типу саморезов, и острого ножа с плоскогубцами или пассатижами. При этом последовательно проверяются следующие моменты:

1. Работоспособность гибкого шнура и контактов подставки. Починить сгоревшую подставку без соответствующего опыта сложно, а ее поломки видны невооруженным глазом, но для экономии времени прозвонку контактной группы проводят всегда. Один конец тестера на этом этапе прикладывают к вилке, второй — к пружинистым контактам (чаще всего они находятся в центре). Обнаруженные неисправности, такие как сгоревший или недостаточно толстый шнур, нагар на поверхности латунного контакта, по возможности устраняют, после чего группу прозванивают повторно. При отсутствии проблем на всех трех линиях (2 токоведущих и земля) ремонт электрических чайников усложняется, корпус приходится разбирать.
2. Работоспособность клемм разводов питания ТЭНа у основания корпуса. На этом этапе нужно разобрать чайник, как указано в инструкции, и по очереди проверить контакты внешнего и внутреннего медного кольца. При отсутствии прозвона колодка питания полностью разбирается с целью удаления нагара, собирается и проверяется заново.
3. Работоспособность кнопки включения. Один щуп тестера прикасается к контакту провода, подающего ток на кнопку, второй — к проводу питания ТЭНа. Кнопка проверяется в выключенном и рабочем состоянии, при отсутствии звукового сигнала об исправности во втором случае она нуждается в ремонте или замене (при необходимости запитывают чайник напрямую).
4. Работоспособность ТЭНа. Один щуп направляется на контакт питания, второй — на точку соединения с проводом от кнопки включения. При разрыве цепи нужно заменить ТЭН на новый, что не всегда возможно.

Помимо проверки цепи с помощью мультиметра, проводится оценка фактического сопротивления ТЭНа. Для выполнения этой операции достаточно снять днище чайника, включить тестер в режим измерения и направить его щупы на выходные клеммы. При существенном отклонении от расчетной или заявленной производителем величины ТЭН нуждается в очистке или замене.

Проверить работоспособность гибкого шнура и контактов подставкиПроверить контакты внешнего и внутреннего медного кольцаПосмотреть, работает ли кнопка включенияПровести диагностику работы ТЭНа

Ремонт индикации включения и подсветки

Для удобства эксплуатации чайники устанавливают индикатор включения. Он может быть выполнен на основе неоновой лампочки или светодиода. А также он может снабжён подсветкой. При этом индикатор может совмещаться с подсветкой.

Электрический чайник с подсветкой Polaris PWK 1767CGL

Индикация позволяет определить хорошо ли установлен чайник на подставку, включён ли в розетку. Кроме того, выполняет некоторую диагностику. Ведь если лампочка горит, а вода не греется, это сигнализирует о плохом контакте или неисправности тена.

Индикатор включения электрочайника

Индикатором включения, может быть, неоновая лампочка или светодиод подключённые к клеммам ТЭНа. Лампочка обычно включена через токоограничивающий резистор около 200 кОм. Неисправности крайне редки и обычно обрыв проводников. Лампочка проверяется заменой, а резистор тестером.

При использовании светодиода используется выпрямитель (диод) и токоограничивающий резистор. Всё вместе образуют так называемый драйвер. Детали проверяются тестером.

Светодиодная подсветка

Для подсветки выбирают светодиоды, так как имеют большую яркость свечения. Неон в этом случае не годится. Как и в случае с индикацией питание осуществляется драйвером. Схема проста и приводится ниже:

Простой светодиодный драйвер

Поломки редки и слабое звено здесь светодиод.

Особенности работы

Большая часть моделей электрических чайников сегодня самостоятельно выключается после закипания воды. Есть модификации с ручным выключением. Перед первым использованием рекомендуется наполнить изделие водой и довести ее до кипения. Также необходимо перед эксплуатацией вымыть чайник не менее 2 раз. Если изделия не использовались давно, следует проделать те же действия. Современные приборы изготавливаются из термостойкой пластмассы либо нержавеющей стали.

Прежде чем чистить устройства, работающие от электричества, надо отключить их от питания. Если они холодные, наружную поверхность моют влажной материей. Применение абразивных веществ запрещено. Нагрев воды осуществляется благодаря наличию специального элемента внутри чайника. Он закрепляется на корпусе. Фиксация достигается с помощью:

• резьбовой втулки;
• металлических гаек;
• винтов, прижимающих корпус к уплотнению, непроницаемому для воды.

Нередко такие уплотнения провоцируют протечки. В последних моделях, появившихся на рынке, дисковой элемент закрыт и расположен на дне отделения для воды. Это сделано, чтобы мытьё поверхностей было более простым и легким. Эта мера обеспечивает и более качественное удаление накипи. В различных моделях уплотнения выполнены в форме:

• прокладок;
• шайб;
• втулок.

Защитное устройство предусмотрено почти во всех моделях. Оно отвечает за отключение прибора после закипания воды. Этот элемент срабатывает, если кто-то включает его, не налив предварительно воды. К тому же современные изделия сконструированы таким образом, чтобы пользователь мог визуально контролировать количество налитой жидкости.

Для подключения к сети электропитания имеются шнур или провод, особенностью которых выступает гибкость. С одного конца на нём находится вилка, а с другой расположена колодка разъема питания. В ней имеются гнёзда, обеспечивающие контакт. Для экономии места на столе предусмотрен спиральный шнур питания. Он хорош и для семей с маленькими детьми, так как менее доступен для них.

Ремонт электрического чайника

Электрочайник — не такой сложный электроприбор чтобы в нём нельзя было разобраться самому. А даже самый простой ремонт в мастерской по стоимости будет сравним с покупкой нового прибора. Так что, имеет смысл попробовать отремонтировать чайник своими руками.

Измеряем сопротивление ТЭНа чайника

Проверка работоспособности ТЭНа

Потому при ремонте электрического чайника первым делом проверяем ТЭН. Сначала чайник разбираем. Для этого его переворачиваем вверх дном. Снизу на кувшине должны быть шурупы, которые удерживают пластиковое защитное днище. Их все выкручиваем, снимаем защитную крышку. Открываются выводы ТЭНа. Запутаться сложно. Кроме контактов ТЭНа тут может быть только предохранитель. Кстати, если он там, его тоже не мешает проверить. Его проверяем в режиме измерения сопротивления. Должно быть небольшое сопротивление. Если меряется обрыв или короткое замыкание — ищем замену.

Первым делом при ремонте элеткрочайника проверяем ТЭН

Потому при ремонте электрического чайника первым делом проверяем ТЭН. Сначала чайник разбираем. Для этого его переворачиваем вверх дном. Снизу на кувшине должны быть шурупы, которые удерживают пластиковое защитное днище. Их всё выкручиваем, снимаем защитную крышку. Открываются выводы ТЭНа. Кроме контактов ТЭНа тут может быть только предохранитель. Кстати, если он там, его тоже не мешает проверить. Его проверяем в режиме измерения сопротивления. Сопротивление должно быть равно нулю. Если меряется обрыв, ищем замену.

Как проверить ТЭН в чайнике? При помощи того же тестера, и тоже в режиме измерения сопротивлений. Если сгорел ТЭН, мультиметр покажет обрыв (бесконечно больше сопротивление). Если нагревательный элемент целый, можно продолжать поиск неисправности электрического чайника. Значит, чайник не включается по какой-то другой причине.

«Целый ТЭН» — это если при измерении его сопротивления мультиметр показывает не короткое замыкание и не бесконечно большое сопротивление, а цифры в пределах от нескольких десятков Ом до сотен.

Всё зависит от мощности, чем больше мощность, тем меньше сопротивление. Вот некоторые значения потребляемого тока от мощности:

Как починить электрочайник своими руками

Электрический чайник — это наиболее распространённый бытовой прибор, который наверняка сегодня имеется в каждой семье. Его популярность обусловлена скоростью кипячения воды, превосходящей другие способы нагрева. Поэтому эти нехитрые устройства завоевали себе особое место не только в домашнем хозяйстве, но и в офисах, и на других рабочих местах, где можно во время перерыва насладиться горячим чаем или кофе. Но, как и любая другая техника, электрочайник тоже может выйти из строя, и у его обладателей наверняка возникнет вопрос, а можно ли починить этот девайс своими руками, без обращения в ремонтную мастерскую?

Устройство и принцип работы электрочайников

Чайник электрический – это бытовой прибор, в конструкции и принципе работы которого может разобраться даже мало что знающий о технике человек. Все чайники устроены одинаково, независимо от модели, и работают по одной схеме. Состоят они из следующих основных узлов и элементов:

• корпуса, который является одновременно колбой для воды (некоторые модели электрочайников имеют отдельную чашу, размещаемую в корпусе);
• нагревательного элемента в виде открытой спирали, похожей на кипятильник, располагаемой прямо на дне ёмкости для воды либо (как у большинства современных электрочайников) в форме дискового ТЭНа;

Такой нагревательный элемент располагается в нижней части колбы для воды

С внутренней стороны диск имеет гладкую поверхность

База имеется только в бесшнуровых моделях

Такого типа термореле устанавливается под кнопку

Сегодня в продаже можно встретить электрочайники с терморегулятором, при помощи которых можно разогревать воду не только до 100°C, но и до любой нужной температуры, и даже определённое время поддерживать этот температурный режим. Такое свойство необходимо для правильного заваривания различных видов чая (чёрного, зелёного, белого, красного), для каждого из которых требуется вода различной температуры от 60 до 90°C. Электрочайник с терморегулятором — идеальное приобретение, если в семье есть маленький ребёнок. Ведь для приготовления смесей детского питания не требуется кипяток, а с помощью такого устройства можно установить нужную температуру. Да и для взрослых повторное кипячение воды весьма нежелательно, если они придерживаются здорового питания.

В данной модели панель управления расположена на подставке

Естественно, что у каждой модели электрочайников имеются свои конструктивные особенности, но принципиально по устройству они не отличаются.

Принцип работы электрочайника тоже достаточно простой. Нагреваясь, ТЭН разогревает воду в колбе до её закипания. Пар по специальным каналам подаётся к биметаллической пластине термостата, изготовленной из металлов с разными коэффициентами температурного расширения, она, изгибаясь, давит на рычаг кнопки либо размыкает контактные клеммы, отключая прибор от сети.

Схема показывает движение пара по каналам в ручке, но для этой цели может быть использована и трубка в самой колбе чайника

Наиболее часто встречающиеся неисправности

Для электрочайников характерными являются следующие неисправности:

Выход из строя нагревательного элемента. Причиной дефекта является накипь, образовавшаяся на ТЭНе, в результате чего затрудняется передача тепла воде, а нагревается сама спираль. Более всего такой поломке подвержены нагревательные элементы спирального типа чем дисковые, которым для образования критического слоя накипи требуется больше времени. Причиной перегорания ТЭНа может служить и нарушение правил эксплуатации, например, если чайник включили в сеть, забыв налить в него воды.

Поломка кнопки включения электрочайника. Здесь возможны две причины — образование нагара и окислений на контактах кнопки либо обрыв тяги, соединяющей её с клеммами электропитания.

Преждевременное отключение электроприбора. Эта неисправность является следствием накипи. Вода не успевает закипеть, а ТЭН уже перегрелся и термостат отключает устройство от сети.

Выход из строя терморегулятора. В конструкции электрочайников, имеющих терморегулятор, присутствуют дополнительные узлы и детали — термометр, термодатчики, блок памяти, электронная плата и панель управления. Чем больше деталей имеет устройство, тем ниже его надёжность и выше вероятность поломки любой из них. В чайниках с терморегуляторами чаще всего выходит из строя сам регулятор, в котором окисляются или обгорают контакты.

Поломки, позволяющие вернуть электрочайник в магазин

Вернуть неисправный электрический чайник в магазин можно в течение гарантийного срока, если за этот период проявились его существенные недостатки, а именно неисправности следующего характера:

• неустранимая поломка;
• периодически повторяющаяся поломка одного и того же узла;
• поломка, которая не может быть устранена без несоразмерных расходов, приближенных к стоимости самого чайника;
• неисправность, на устранение которой требуется длительное время, в результате чего прибором на протяжении года нельзя пользоваться более 30 дней.

Здесь могут существовать самые различные неисправности, но наиболее серьёзные из них это протечки не связанные с механическими повреждениями и прохудившейся прокладкой, а возникшие по причине деформации корпуса или нарушения в результате коррозийных процессов.

К существенным поломкам можно отнести и выход из строя ТЭНа, при условии, что чайник правильно эксплуатировался, и на нагревательном элементе не имеется накипи.

Электрочайники относятся к бытовым приборам, которые входят в перечень технически сложных товаров. Поэтому вернуть их назад в магазин, с возвратом уплаченных денег, можно лишь в случае их ненадлежащего качества. Обратившись в магазин с письменной претензией, нужно указать поломку, которая часто повторяется или требует затрат. сопоставимых со стоимостью электрочайника.

Продавец вправе предложить покупателю обратиться в сервисный центр, но если в течение 20 дней поломка не была устранена, магазин обязан вернуть деньги либо обменять девайс на новый. Продавец также имеет право назначить за свой счёт экспертизу товара, которая определит возникла ли поломка по вине пользователя или она является причиной заводского брака. В первом случае все затраты на экспертизу обязан возместить покупатель. В случае же дефекта по вине изготовителя, вы можете потребовать не только возврат денег, но и возмещение морального ущерба. Моральный ущерб можно востребовать лишь по решению суда.

Диагностика неисправности электрочайников

Для определения причин поломки электрочайника понадобится лишь отвёртка, необходимая для его разборки, и электроизмерительный прибор — мультиметр или авометр. Процедура диагностики этого устройства достаточно проста. Состоит она в последовательном прозвоне электрической цепочки чайника начиная от вилки подключения его к разъёму электрической сети, и до нагревательного элемента.

Проверка тестером

Если электрочайник не включается, не греет и даже не загорается лампочка индикации работы, диагностику девайса, как бы странно это не звучало, нужно начинать с проверки наличия напряжения в той розетке электропроводки, в которую подключается прибор. Для этого можно к ней включить любой другой заведомо рабочий электробытовой прибор либо замерить напряжение тестером.

Прибор нужно установить на измерение напряжения и вставить его щупы в розетку

Если напряжение в сети присутствует, нужно диагностировать сам чайник. Для этого потребуется:

Проверить исправность вилки подключения прибора, соединительного шнура и контактной группы на подставке, к которой присоединяется электрочайник. В режиме прозвона, законтачив один щуп мультиметра со штырём вилки, вторым щупом поочерёдно прикасаемся к контактам на разъёме базы. Как правило, их там три, и соответствуют они двум токопроводящим жилам и заземляющему контакту, замыкаемому на корпус девайса. На подставке они могут располагаться посредине в форме окружностей либо сбоку в форме трёхпалого разъёма. На каком контакте прозвучит сигнал прибора, тот и соответствует штырьку вилки, что свидетельствует о неповрежденности этой жилы кабеля и контактных групп. Аналогичную операцию повторяем для второго штырька на вилке и контакта заземления. Если прозвон идёт по всем трём линиям, значит, база исправна и её можно отложить в сторону, приступив к диагностике чайника.

Чайник с расположенными по центру круглыми контактами можно устанавливать на подставку в любом положении

Чтобы снять крышку нужно открутить три шурупа

По центру расположен разъём с клеммной колодкой

После зачистки контактов, колодку нужно собрать и прозвонить снова. Если дефект устранён, прикручиваем её на место.

Прозвон производят замыуая щупы мультиметра на корпус ТЭНа и один из его выводов

Видео: Диагностика электрочайника мультиметром

Диагностика чайника с терморегулятором

Наличие в электрочайниках с терморегулятором дополнительных конструкционных элементов, по сравнению с обычными приборами, которые могут лишь закипятить воду, несколько усложняет диагностику более насыщенных деталями устройств. Но сложность здесь может возникнуть лишь при определении исправности электронной платы и блока памяти. Однако определить, что причина поломки чайника кроется именно в терморегуляторе можно достаточно просто.

При диагностике чайников, нагревающих воду до определённой температуры, возможны два варианта размещения панели управления:

• в подставке для чайника

Панель управления расположена на базе девайса

• на самом электроприборе (обычно на его ручке).

Панель управления режимами расположена на ручке электроприбора

Обычно электрочайники с регулируемой температурой нагрева имеют не три контакта в разъёме узла соединения базы с девайсом, а пять. К цепи питания для ТЭНа (две жилы кабеля) и контакту для заземления добавляются ещё два контакта для терморезистора.

Четыре контактных кольца и штырёк служат для питания ТЭНа, терморезистора и заземления

Прозвон чайника с терморегулятором производится в аналогичной последовательности, как для обычного электрочайника:

1. Прежде всего, нужно определить, какие из контактов на подставке девайса соответствуют заземлению и двум жилам кабеля электропитания. Для этого в режиме прозвона, законтачив один щуп мультиметра со штырьком на вилке, вторым прикасаемся поочерёдно к контактам на разъёме подставки. Повторяем аналогичную операцию для второй жилы кабеля и заземления.
2. Оставшиеся два контактных кольца, входящие в цепь терморезистора нужно проверить на сопротивление. Прибор должен показывать определённое сопротивление приблизительно около 100 кОм. При других показаниях (1 или бесконечность) можно сделать вывод о неисправности в цепи терморегулятора.
3. Если с подставкой всё в порядке, нужно прозванивать сам чайник, как это было уже описано ранее. При прозвоне отдельных элементов цепи (кнопки включения, нагревательного элемента, клеммной колодки, с которой обычно совмещён термостат) предварительно следует отсоединить электронную часть терморегулятора и датчики температуры.

Проверка спирали нагревательного элемента

Зная мощность, на которую рассчитан электрический чайник можно легко подсчитать какого сопротивления должна быть спираль его ТЭНа. Для этого следует вычислить для начала силу тока, которую можно найти, разделив мощность в ваттах на напряжение в сети (220 В). Далее, по закону Ома, хорошо всем известному по школьной программе физики, чтобы найти сопротивление разделим напряжение в сети на силу тока. Например, для электроприбора мощностью ТЭНа 2000 Вт, сила тока будет равна 2000 Вт / 220 В = 9,09 А, а сопротивление нихромовой спирали 220 В / 9,09 А = 24,20 Ом.

Полученное расчётным путём сопротивление спирали нагревательного элемента не должно существенно отличаться от фактического. Чтобы его замерить, нужно снять нижнюю крышку чайника и, произвести замер мультиметром, установив его в режим измерения сопротивления.

Прибор должен быть установлен в режим измерения сопротивления

Как починить электрочайник своими руками

Довольно простое устройство электрочайников позволяет многие их неисправности устранять самостоятельно, без обращения в сервисные мастерские. Но приступать к ремонту своими руками можно только при условии, что гарантийный срок на электроприбор уже истёк. Рассмотрим некоторые наиболее часто возникающие проблемы, которые легко можно решить, если дома есть простейший инструмент и, в обязательном порядке, электроизмерительный прибор.

Если чайник стал протекать, нужно прежде всего, установить место, где нарушена его герметичность. Это может быть:

• протечка по прокладке, установленной в месте соединения дискового нагревательного элемента с внутренними стенками корпуса;
• просачивание воды в месте крепления ТЭНа открытого типа;
• течь по стеклу уровнемера, показывающего до какой отметки налита вода в чайнике.
• наличие трещины в корпусе электрочайника.

В первом случае причиной разгерметизации колбы может быть прохудившаяся прокладка, или попадание накипи под прокладку. При любом из этих вариантов необходимо:

1. Снять нижнюю крышку чайника.
2. Отсоединить верхнюю крышку, которая обычно держится на защёлках и легко снимается.
3. Демонтировать нагревательный элемент вместе с прокладкой, выдавив его рукой.
4. Сняв с дискового ТЭНа резиновую прокладку, хорошо промыть сам чайник, его нагревательный элемент и уплотнительное кольцо. Если на последнем имеются потёртости, надрывы и чрезмерный износ, прокладку нужно заменить новой.
5. Хорошо высушить феном нагревательный элемент со всеми закреплёнными на нём деталями.
6. Произвести сборку в обратной последовательности, и наполнив чайник водой, поставить его на 15 — 20 минут на сухую салфетку. Если протеканий больше не появляется, можно считать что дефект устранён.

Более наглядно этот процесс можно увидеть на следующем видео.

Видео: Устранение протечек электрочайника с дисковым ТЭНом

Если в электрочайнике с ТЭНом в виде открытой спирали обнаружилась течь по месту крепления нагревательного элемента, необходимо:

1. Снять нижнюю крышку корпуса электроприбора, а также крышку на его ручке, чтобы обеспечить доступ к гайкам крепления ТЭНа.
2. Если крепёж ослаб, нужно его подтянуть и проверить, устранена ли проблема.
3. Если подтяжкой крепежа герметичность не восстановлена, нужно демонтировать верхнюю крышку чайника и, открутив винты крепления, извлечь спираль вместе с прокладкой.
4. Тщательно очистить прилегающую к прокладке поверхность ТЭНа и само уплотнительное кольцо от накипи. При необходимости, заменить прокладку.

Как произвести разборку чайника с открытым спиралевидным нагревателем и снятие ТЭНа вместе с прокладкой подробно можно увидеть на следующем видео.

Видео: Как извлечь спиралевидный ТЭН с прокладкой из электрочайника

Протекание чайника по стеклу уровнемера может быть результатом износа силиконовых прокладок или появления микротрещин в самом оргстекле. И если проблема с прокладками решается довольно просто (путём их замены), то для избавления от трещин придётся прибегнуть к помощи клея.

Для склеивания плексигласа (или оргстекла) могут применяться профессиональный клей Acrifix 116 или 117, уксусная эссенция, секундный клей «Момент», а также клеевые составы Сosmofen или Colakril.

При трещинах на корпусе лучше приобрести новый чайник, поскольку любой клей, который можно попробовать будет находиться в контакте с водой, что нежелательно для здоровья. Процесс устранения течи по стеклу уровнемера можно увидеть на следующем видео.

Видео: Устранение протекания чайника по стеклу уровнемера

Причиной того, что электрочайник не отключается при кипении может быть:

• не закрытая или неплотно закрытая верхняя крышка;
• засорение отверстия для подачи пара к биметаллической пластине термостата;
• неисправность кнопки или термостата.

Проверив плотно ли закрыта крышка, прочистим зубочисткой отверстие для отвода пара, которое находится под крышкой в месте соединения ручки с корпусом. Если неисправность не устранена, нужно снимать нижнюю крышку чайника, а далее действовать по следующему алгоритму:

1. Снять нижнюю крышку корпуса электрочайника, и крышку на его ручке. Биметаллическая пластина, которая должна, выгибаясь, отключать кнопку или доступ электричества к ней имеется как на кнопке, так и под клеммной коробкой чайника, где обычно расположен термостат.
2. Убедиться в целостности контактов и их возможности размыкаться под действием биметаллической пластины. Если контакты прикипели друг к другу, или заплавился штырёк, который должен их размыкать, нужно восстановить работоспособность этой системы, а при невозможности устранить поломку заменить проблемную деталь — кнопку или термостат.
3. Произвести сборку девайса в обратной последовательности, и проверить, устранена ли эта проблема.

Ещё одна проблема, которая может возникнуть при эксплуатации электрочайников, это когда вода ещё не закипела, а прибор уже отключается. Этот дефект может возникать из-за накипи, образовавшейся на ТЭНе, которая мешает отдавать тепло воде, и нагревает саму спираль. На перегрев спирали срабатывает термопредохранитель или термостат в основании чайника. В этом случае нужно очистить чайник от накипи, для чего можно использовать:

• специальные средства бытовой химии «Антинакипин» или Major Domus;
• кока-колу, в которой содержится ортофосфорная кислота;
• лимонную кислоту из расчёта 1 ст. ложка на 500 мл воды;
• пищевую соду 3 — 4 ст. ложки на 1 л. воды.

Эти растворы нужно закипятить в чайнике и подержать 15 — 20 минут, после чего 3 — 4 раза вскипятить в нём чистую воду для промывки.

Если же накипи на ТЭНе нет, нужно проверить контакт термостата. Он может находиться слишком близко к толкателю биметаллической пластины, и его нужно просто немного отогнуть, как это продемонстрировано на следующем видео.

Видео: Что делать если чайник отключается, не закипев

Бывают случаи, когда чайник не включается, это значит что в каком-то месте имеется разрыв его электрической цепи. Он может быть связан с обгоранием и окислением контактов. Для устранения неисправности нужно отыскать место разрыва, как это уже было описано ранее про диагностику неисправностей.

Если электрочайник не греет воду, а лампочка его горит, это может сигнализировать про обрыв нихромовой спирали нагревательного элемента либо про обгорание его выводов. В первом случае потребуется замена ТЭНа, а во втором — зачистка контактов.

Может возникнуть ситуация, когда не фиксируется кнопка электрочайника. Причиной такой поломки является соскочившая, или лопнувшая пружина. Для устранения дефекта необходимо:

1. Снять крышку с ручки, открутив саморезы под верхней крышкой чайника, и поддевая отвёрткой, освободить её защёлки из пазов.
2. Снять кнопку, отсоединив от неё провода и открутив саморез.
3. Разобрав кнопку, поставить на место соскочившую пружину.
4. Если пружина поломана, проще всего будет заменить кнопку новой, потому что найти подобную запчасть вряд ли получится.
5. Собрать чайник в обратной последовательности.

Замена дискового нагревателя

Электрочайники с дисковым нагревателем особо уязвимы к образованию ржавчины, которая разъедает металл, повреждая их поверхность и нарушая герметичность электроприбора. С таким дефектом девайс не работоспособен. Единственный выход — это замена диска, для чего необходимо:

1. Снять дно чайника, открутив шурупы (в некоторых моделях оно держится ещё и на защёлках).
2. Отсоединить верхнюю крышку.
3. Просунув руку в чайник, выдавить ТЭН вместе с силиконовой прокладкой.
4. Отсоединить от диска все установленные на нём узлы и детали.
5. Присоединить клеммник, термостат и прочие элементы на новый ТЭН и собрать чайник в обратной последовательности.

Как заменить спираль

Для проверки исправности спиралевидного ТЭНа нужно замерить его сопротивление. Если мультиметр показывает единицу или бесконечность нагревательный элемент нужно заменить. Для этого необходимо:

1. Снять дно, крышку чайника и накладку на ручке, чтобы добраться до винтов крепления ТЭНа.
2. Отсоединить от выводов спирали подводящие провода.
3. Открутить три винта, фиксирующие нагревательный элемент, и вынуть его из чайника.
4. Надеть на новый ТЭН силиконовую прокладку (можно снятую с перегоревшей спирали, если она не имеет потёртостей и повреждений) и, установив её в крепёжное отверстие, затянуть винтами.
5. Произвести сборку девайса в обратной последовательности.

Наглядно процесс замены спирали показан на следующем видео.

Видео: Замена спиралевидного ТЭНа электрочайника

Как подключить электрочайник напрямую

Подключение электрочайника напрямую выполняется, как временная мера при выходе из строя кнопки включения. Если она не подлежит ремонту, а в данный момент её нечем заменить, нужно просто отсоединить подходящие к кнопке проводки и соединить их между собой скруткой. При подключении напрямую прибор перестанет автоматически выключаться, и за его отключением нужно следить, чтобы не перегорел ТЭН.

Электрический чайник сегодня доступен людям с разным достатком, которые могут просто купить новый прибор, при поломке старого. Но если в данный момент такой возможности нет, его легко можно починить самостоятельно, не тратясь на оплату услуг мастера по ремонту.

Ремонт электрочайника своими руками

Электрическая техника сегодня есть в каждом доме, потому что она позволяет человеку жить в полноценных условиях и экономить время. К таким установкам относят электрические чайники. Они в считанные минуты подогревают воду. Но в процессе эксплуатации случаются самые различные поломки.

Не каждый готов нести такой прибор к мастеру, потому что его нужно еще и найти. Но как починить электрический чайник своими руками? Это не сложный процесс, если человек умеет держать в руках отвертку. Перед тем как начать ремонт, нужно понять, в чем кроются основные причины, а также какие поломки бывают.

Обратите внимание, что со всей техникой всегда нужно обращаться аккуратно — тогда срок службы ее возрастает. Приобретать лучше качественный товар от известных производителей.

Типы поломок

Поломки могут быть следующие:

• Протечки.
• Устройство не включается.
• Сломалась крышка.

Это основные проблемы, с которыми люди приходят в мастерскую. Но восстановить целостность всего агрегата можно и своими руками. Для этого стоит принять во внимание любую доступную инструкцию и начинать работы. Если опыта нет, нельзя пропускать не один пункт, потому что речь идет об электрическом агрегате. Статистика говорит о том, что больше половины всех людей поломанный чайник выкидывают, но всегда можно попробовать восстановить прибор.

Принцип работы

Чтобы понять, как починить электрический чайник, нужно знать его систему работы. Чтобы вода нагревалась, на дно вмонтирован специальный электрический прибор. В зависимости от фирмы-производителя, форма его разнообразная. Для крепления применяют специальные втулки и металлические винты, которые прочно зафиксированы к водонепроницаемому уплотнителю.

Форма таких защитных элементов разнообразна. Это может быть шайба, прокладка, втулка. Когда этот элемент нарушает свою герметичность, начинается протечка воды. Чтобы такая поломка была починена, нужно просто заменить данный компонент. Их продают в магазине. Чтобы не ошибиться, придется брать с собой чайник или снимать этот элемент.

Перед тем как починить электрический чайник, стоит разобраться в принципе работы. Когда нагревается вода, то формируется пар — это естественный процесс. Он уже в свою очередь выходит через специально сформированные отводы. И в этом процессе важен принцип работы всего агрегата. Потому что если он подходит к биометрической пластине, то происходит автоматическое срабатывание тумблера. Устройство отключается.

Что есть на чайнике:

• Индикатор и блок кнопок. Благодаря этому дополнению можно знать, какая температура воды сейчас, и создавать подходящие для работы условия.
• Уникальный датчик уровня воды. Он показывает уровень и способен передавать данные в приложение.
• Два нагревателя. Они необходимы для точечного подогрева и полноценного.

Это функции, которые есть у каждого чайника. Хотя сегодня производители, стараясь занять большую часть рынка, придумывают и другие возможности, чтобы работа агрегата стала более удобной. Помимо этого, всегда есть защитный элемент. Его основная задача — отключать чайник, когда вода закипела. Также он срабатывает, если по ошибке элемент был запущен без жидкости. Таким образом, производитель старается защитить пользователей от несчастных случаев (к примеру, от возгорания устройства).

Статистика говорит о том, что именно пустые чайники часто оказываются включенными. Именно несчастные случаи подвигли производителей создать такие дополнительные условия для работы всего устройства. Поэтому современные чайники принято считать полностью безопасными.

Принцип работы электрочайника

Прежде чем браться за ремонт любого электроприбора, необходимо разобраться в его принципе работы – данное правило относится и к чайнику. По электрической схеме легко понять принцип работы данного электроприбора. Отметим, что по нижеприведенному принципу действия работают практически все модели.

Принцип работы выглядит следующим образом: после соединения вилки с источником питания, ток проходит через провод на контакты подставки, на которую устанавливаются все чайники при подогреве воды.

В основании самого чайника имеются специальные контакты, которые соединяются вместе с контактами, расположенными на подставке – таким образом происходит замыкание цепи и разогрев нагревательного элемента. После этого электричество проходит через термовыключатель – устройство, которое позволяет чайнику выключаться при достижении определенной температуры (как правило, температуры кипения). Также в стандартной цепи есть и выключатель тепловой защиты, который включен постоянно и задействуется только в том случае, если пользователь включил пустой чайник. С обозначенных выключателей электричество проходит непосредственно на электронагревательных элемент (который также называют ТЭН).

Мы рассмотрели основной принцип работы электрочайника – теперь рассмотрим в отдельности работу некоторых его цепей и участков.

Электросхема узлов

Внимательно рассмотрите подставку для чайника и место её контакта с самим чайником. Внутри круглых канавок можно обнаружить электрический контакт, находящийся на небольшой пружине. Именно через этот контакт напряжение из общей сети подается на сам электрочайник. В центре подставки есть еще один контакт, который при соприкосновении с электрочайником заземляет его корпус. По сути, данный контакт не играет никакой роли и предназначен только для того, чтобы защитить пользователя в случае нарушения целостности изоляции.

Шнур питания, который подходит к подставке электрочайника, внутри данной подставки разветвляется на три провода, к которым подведены клеммы. Один провод предназначен для заземления, два других контакта подходят к концентрическим медным кольцам, которые используются для передачи электричества с подставки на сам электрочайник. Далее электричество с медных колец поступает непосредственно к ТЭНу, который установлен в основании корпуса чайника. В результате замыкания цепи происходит разогревание воды.

Защита от перегрева

ТЭНы обладают высокой мощностью и сильно разогреваются в процессе работы, поэтому в каждом электрочайнике дополнительно устанавливается специальная система защиты. Основа работы данной системы – биметаллические пластины, которые при разогревании до определенной температуры разгибаются и размыкают цепь, тем самым предотвращая дальнейший перегрев чайника.

Автоматическое отключение

Практически во всех современных электрочайниках имеется специальная система, предусматривающая отключение нагревательного элемента от напряжения при достижении водой температуры кипения. Принцип работы такого автомата прост – пар при нагревании по специальному каналу подводится к биметаллической пластине, которая в свою очередь соединена с выключателем. При закипании чайника и при повышенной интенсивности давления пара биметаллическая пластина разогревается и надавливает на рычаг выключателя, тем самым отключая электрочайник от сети.

Что нужно проверить перед ремонтом?

Перед тем как починить электрический чайник, стоит проверить очевидные вещи:

• Вилка должна быть вставлена в розетку и нажата соответствующая кнопка пуска. Часто проблема касается вилки и розетки. Иногда разъем ходит из стороны в сторону. Получается, что не поступает питание от электроэнергии.
• Неправильная фиксация. Такое иногда происходит, но редко. Лучше это исключить из правил.

Когда эти причины проверены, но агрегат не начал работать, стоит продолжать работы. Если сломался электрический чайник, как починить? Чтобы не создать более сложной поломки, нужно выполнить простые действия.

Какие действия стоит произвести?

Важно разобрать агрегат, но, не ошибаясь, и запомнив всю процедуру. Что придется сделать:

• Убирается основание чайника – это крышка.
• После этого нужно убрать все крепежные элементы. Они находятся на ручке чайника. Стоит откручивать аккуратно, чтобы резьба осталась в том же виде. Часто их портят, поэтому иногда приходится приобретать новые.
• Ручка аккуратно снимается от чайника. Иногда приходится прикладывать усилия. Но важно не поломать саму установку.
• Перед тем как починить электрический чайник «Тиффани», нужно извлечь коромысло. Оно из того же материала, что сам агрегат. Это важный составляющей элемент всей конструкции.
• Дальше нужно пройтись по всей поверхности и убрать любые пластмассовые составляющие, которые мешают разбору.
• Убирается выключатель чайника.
• Дальше нужно визуально оценить биометрическую пластину, чтобы на ней не было никаких повреждений. Если что-то будет обнаружено, то это и есть причина, по которой чайник не работает. При отсутствии дефектов, придется продолжать поиск неисправности.

После того как вы разобрали всю установку и не нашли проблему, нужно продолжать поиски.

На что нужно обратить внимание?

Иногда чайник начинает работать медленно, вода греется неэффективно. Разница может происходить со временем, но почему это наблюдается? Дело в том, что накапливается накипь на нагревательном элементе, и его работа снижается в несколько раз. Если сломался электрический чайник, как починить его? Решить проблему можно при помощи специальных чистящих средств. Они продаются в магазинах. После покупки стоит обратиться к инструкции, потому что она различная для каждой модели устройства.

Дело в том, что каждый создает средства от накипи по своему принципу. От состава внутри будет зависеть процесс применения. Поэтому отвечая на вопрос, как починить сломавшийся электрический чайник, не стоит исключать такую ситуацию, как образование налета. Его некоторые пробуют очищать острым предметом, но это решение не принесет должного результата и можно повредить спираль нагрева.

Еще один неожиданный момент, который не является поломкой, это открытая крышка. Если она плотно не зафиксирована, то чайник не будет включаться. Работа не начинается, потому что может блокироваться пар, который идет через отверстие. Такое происходит редко, но случается. А забивается отверстие тем самым налетом извести. У пара нет прохода к биометрической пластине, и ничего не происходит.

Ремонт электрочайника

Несмотря на кажущуюся простоту конструкции, срок службы электрочайника не вечен. Рано или поздно наступает момент, когда, включив его, пользователь обнаруживает, что прибор перестал работать.

Часто встречающиеся неисправности

Перечень часто встречающихся неисправностей и причины, их вызывающие, приведены в таблице.

Неисправность	Неисправный элемент	Возможная причина
Включенный чайник не греет воду	ТЭН	Ÿ Образование накипи;

Ÿ ТЭН вышел из строя.

Ÿ поломка деталей кнопки.

Ÿ выгорание контактных площадок;

Ÿ поломка сетевой вилки.

Ÿ пришли в негодность уплотнительные элементы (при наличии ТЭНа открытого типа).

Ÿ канал для пара забит накипью.

Приступая к ремонту, чайник необходимо разобрать, что иногда сложнее, чем починить.

Как разобрать электрочайник

Операции по разборке электрочайника и/или его подставки особого труда не составляют. Для этого достаточно подготовить только набор отверток: крестообразную, плоскую и возможно Spanne (двузубая вилка).

Внимание! Перед тем, как приступить к разборке электрочайника, необходимо вынуть вилку сетевого шнура из розетки сети электропитания.

1. Демонтаж нижней крышки электрочайника. Разбирать электрочайник начинают со снятия нижней крышки (дна). Для этого нужно открутить все имеющиеся там винты. Обычно нижняя крышка крепится самонарезными винтами (саморезами) с крестообразной головкой. Однако иногда можно встретить и винты с головкой под отвертку Spanne. Так производители электрочайников пытаются защитить прибор от самостоятельного ремонта. При отсутствии подобной отвертки такие винты можно аккуратно выкрутить пинцетом или бокорезами.

Кроме того головки винтов могут быть закрыты декоративными заглушками, которые легко удаляются при помощи острого предмета. После того, как будут откручены все винты, нижняя крышка должна легко сниматься. Если это не происходит, значит она дополнительно зафиксирована пластмассовыми защелками. Их нужно аккуратно отжать, используя для этого плоскую отвертку. Нижняя крышка подставки снимается аналогичным способом.

Нюансы

Как починить электрический чайник, если он не включается? Такое не редкость, и стоит понять, по каким причинам это возникает. Случается и так, что выключатель просто выходит из строя. Причина неоднозначная — это происходит потому, что блокируется поступление сигнала к биометрической пластине. Самая простая причина — это зафиксированный толкатель в неправильном положении. Но случаются поломки самой пластины, из-за повреждения.

Но можно ли починить электрический чайник с такой поломкой? Тут уже все более сложно, и справиться с задачей сможет не каждый. Нужно отметить, что когда выключатель вышел из строя, то сможет помочь только профессионал. Потребуется не только грамотно выполнять все действия, но и иметь нужные запасные части.

Действия профессионала могут быть следующими: ему придется менять элемент. Сама процедура не сложная, но нужно найти, где расположен сам выключатель. Как починить выключатель электрического чайника? Чаще всего этот тумблер находится на ручке. Если это так, с ним справиться просто, а если нет, то уже будет не так легко. Сложность в том, что в чайнике есть много разнообразных крепежных элементов.

Помимо болтов, есть и некие детали — их тоже придется снимать, а после устанавливать на место. Чтобы процедура не затягивалась, придется снимать ручку и крышку самого агрегата. Эти действия помогут ответить на многие вопросы и сделать процедуру восстановления простой.

Вывод по ремонту электрочайника

Как поняли читатели, это одна из дешевых моделей китайских чайников, сделанная по заказу некоей фирмы. Ремонтопригодность изделия нулевая. Сложно разобрать, еще сложнее собрать. Ковыряя, легко испортить товарный вид, функциональность. Донце оделось достаточно просто, со значительным усилием, угрожающими щелчками. Крышка вызвала большие затруднения. Умелое использование фена – поможет. Имея лишь отвертку, при разборке придется туго.

Еще в магазине рекомендуем оценить сборку. Насколько тяжело будет разобрать прибор, чтобы провести ремонт электрочайника своими руками. Если изделие одноразовое, это не слишком радует, а если вдобавок опасное… без комментариев.

Надеемся, после такого подробного обзора читателям окажется под силу и ремонт электрочайников Тефаль, и ремонт электрочайника Скарлет. В конце концов, большинство продукции изготавливается Китаем. Хотим попрощаться, смотрите рисунки, оценивайте, изучайте. Если биметаллическую пластинку вставить неправильной стороной, электрочайник перестанет выключаться, когда закипит! Хотя щелчок слышен.

Как устранять проблему?

Есть статистика, по которой мастера могут сказать, какие проблемы чаще всего возникают. Если электрический чайник не включается, как починить его? Так как именно выключатель постоянно находится в работе, то он и выходит из строя у многих. Неужели придется идти к мастеру? Вовсе нет. Сама процедура восстановления имеет несколько этапов.

Важно осмотреть деталь. Если она треснула, то без замены ее не получится вернуть агрегат в строй. Найти такие детали не всегда легко, потому что многие просто избавляются от такого чайника, не ремонтируют. А значит, спроса на детали не так много.

Иногда просто кнопка западает. Здесь есть специальная пружинка. Она растягивается, и после этого уже сложно будет работать с запуском агрегата. При разборе станет видно, в чем основная причина. Заменить ее не так сложно. Но когда что-то делается неправильно, то уже даже после сборки ситуация не нормализуется.

Как починить кнопку электрического чайника своими руками в домашних условиях

Перед тем, как починить кнопку на электрическом чайнике, нужно найти причину поломки. Для этого необходимо открутить шуруп в той части, у которой она крепится. Чаще всего он находится под ручкой.

Разборка выполняется аккуратно — все детали хрупкие и не подлежат восстановлению:

• Если причина поломки — деформация биметаллической пластины, нужно придать ей прежнюю форму плоскогубцами.
• Если контакты перегорели либо покрылись нагаром — необходима их зачистка. Провода зачищаются наждачной бумагой и проверяются на работоспособность тестером.
• Если расплавилась сама клавиша — она подлежит замене. Для этого от старой кнопки отсоединяются контакты и откручивается саморез, а затем аналогично прикручивается новая клавиша.

Перегоревшая деталь заменяется на аналогичную себе по форме. При незначительных отклонениях ее размеров поможет более длинный шуруп либо увеличение отверстия под нее.

После всех манипуляций электроприбор собирается, а шуруп под ручкой закручивается обратно.

Как починить крышку электрического чайника?

Иногда она просто перестает закрываться, из-за этого устройство не включается. Нужно разобраться, по какой причине происходит именно так. Бывает, набирается накипь на ободке, и она становится барьером между крышкой и чайником. В этой ситуации придется сделать промывку, используя специальные средства. Принцип действия таких веществ одинаковый. Требуется:

• Насыпать в чайник, налить воды.
• Прокипятить.
• Слить.

Если ничего не изменилось, то придется процедуру повторять. Как говорят все мастера, лучше этого не допускать, чем после делать восстановление. Профилактические очистительные процедуры не будут лишними и смогут продлить срок службы электрическому прибору. Большого различия в том, как починить электрический чайник Vitek или любой другой, нет. Также в инструкции по эксплуатации всегда много полезной информации. Производитель старается рассказать о слабых местах и подсказать, как решать некоторые проблемы в работе.

Обратите внимание, что при использовании специальных химических средств для очистки накипи следует помнить о мерах безопасности. Такие продукты весьма агрессивны, поэтому работа выполняется в резиновых перчатках. Кроме того, сам чайник требуется тщательно промыть проточной водой. Внутреннюю поверхность нужно полностью избавить от остатков данного химического вещества.

Наличие протечек

Это еще одна проблема, с которой сталкиваются многие. Чайник используется часто, поэтому утечки воды просто неизбежны. Но как разбираться в этой проблеме? Сперва важно понять, почему так происходит:

• Одна из распространенных причин – это нарушение герметизации пластикового корпуса. Еще одна причина — это выход из строя индикатора воды. Нужно дать ему визуальную оценку. Часто просто видны мелкие трещины. Именно из них вода начинает сочиться.
• Еще одна причина, когда нагревательный элемент теряет свою первоначальную жесткость. Если протекает электрический чайник, как починить его? С этой проблемой каждый справиться сам, просто затянув имеющиеся крепежные элементы.
• Иногда протечки происходят из-за износа уплотнителя. Как починить электрический чайник, если он протикает? В данной ситуации даже протяжка всех крепежей не поможет убрать поломку. В таком случае подогревать воду нельзя, иначе может произойти замыкание. Протечки прекратятся, когда сделать замену уплотнителя. Это единственное решение, которое актуально в борьбе с этой поломкой.
• Самая страшная поломка – это образование прорех на дне чайника. Не каждый готов понять, что его чайник серьезно вышел из строя. Это происходит по разным причинам, но все они сводятся к одному – небрежному обращению с прибором. В такой ситуации самостоятельно решить проблему точно не получится. Нести устройство в сервисный центр нет смысла, так как мало кто из мастеров будет восстанавливать такой прибор. Конечно, если чайник дорогостоящий, то можно потратиться на его ремонт. Но это тот случай, когда лучше купить новый.

Причин, по которым электрический прибор выходит из строя, много. Перед тем как паниковать, стоит исключить элементарные ошибки при эксплуатации.

Возможные проблемы и способы ремонта своими руками

Во время продолжительной эксплуатации, электрочайник может сломаться и выйти из строя. Причиной поломки техники может выступать как нарушение пользователем правил эксплуатации, так и износ его отдельных элементов (выключателя, Тэна). Если чайник вышел из строя, произвести его ремонт можно самостоятельно, предварительно выполнив его диагностику и определив причину появления неисправностей в работе устройства.

Ремонт кнопки включения

Одной из главных причин выхода из строя чайника является специальная кнопка запуска, включения устройства, которая подвергается частным нагрузкам и со временем может поломаться. Стоит отметить, что показатели мощности современных электрочайников варьируются в пределах 1,5-2 кВт. Поэтому во время продолжительной эксплуатации, контактные группы кнопки включения могут оплавиться. Для ремонта кнопки включения, электрочайник нужно разобрать, а затем проверить все контакты и очистить их от нагара или окисления. Убрать нагар можно при помощи обыкновенной наждачной бумаги либо используют пилочку для ногтей.

Ремонт крышки

Довольно часто пользователи электрочайников сталкивались с проблемой выхода из строя вставки, которая расположена на крышке устройства. Как правило, в результате длительного применения техники, эта вставка на крышке начинает разрушаться, из-за чего она становится негерметичной. Для ремонта крышки можно купить в магазине запасную вставку либо воспользоваться монолитным поликарбонатом, толщина которого составляет 3-4 мм. Из поликарбоната, при помощи ножниц по металлу, наждачной бумаги и круглого надфиля, вырезается специальная вставка.

Для замены вставки следует снять крышку с корпуса электрочайника, открутив расположенные на ее поверхности и вместе креплений саморезы. Крышка, ее верхняя часть, демонтируется непосредственно с такими элементами, как прокладка и вставка. Затем вставку нужно заменить и поставить крышку на место.

Ремонт нагревательного элемента

Если после включения электрочайника вода не нагревается, тогда, скорее всего, вышел из строя нагревательный элемент. В этом случае нужно провести его диагностику, определить причины возникновения неисправностей и устранить их, выполнив ремонт. Если поврежденными оказались спирали Тэна, тогда нужно поменять полностью нагревательный элемент.

Заменить нагреватель в чайнике достаточно просто. Как правило, к корпусу он крепится при помощи 3 винтов. После устранения винтов, от нагревающего элемента нужно отсоединить все клеммы и извлечь его из корпуса прибора. В случае замены нагревателя, также рекомендуется поменять резиновую прокладку. Она служит в качестве барьера и не позволяет жидкости выливаться из колбы. Затем нужно поставить новый ТЭН и выполнить сборку чайника в обратном порядке.

Справка! В электрочайнике можно заменить только ТЭН открытого типа. Осуществить замену дисковых нагревателей не получится, так как они являются частью днища электрочайника.

Если вода в чайнике медленно нагревается, это свидетельствует о том, что на поверхности Тэна скопилось большое количество накипи. Если эту накипь вовремя не убрать, нагревательный элемент может выйти из строя. Чтобы устранить налет, в чайник нужно налить воды, добавить несколько пакетиков лимонной кислоты. Затем нужно вскипятить воду в чайнике и оставить его приблизительно на 30 минут. На заключительном этапе устранения накипи, содержимое из электрочайника нужно вылить, а его как следует промыть.

Подводя итоги

Починить электрический чайник можно в половине всех случаев. Каждый прибор имеет свои принципы эксплуатации, и при их нарушении поломки не избежать. Но если что-то происходит (течет вода, западает кнопка, не отключается самостоятельно), не стоит продолжать пользоваться устройством. Это может привести к замыканию, возгоранию и прочим проблемам.

Начиная ремонт, нужно быть готовым к любой ситуации, а значит, подготовить нужный инструмент (отвертка, паяльник, нож, изолента). В процессе ремонта не стоит делать резких движений, потому что чайники пластиковые, а значит, хрупкие. Разбирая их, стоит запоминать последовательность работ, иначе сложно будет собрать снова.
