Как залудить провода от наушников

Как спаять наушники

Пару недель назад у меня на наушниках порвался провод. Я решила починить и спаять их самостоятельно, тем более, что сделать это очень просто. Ниже описано два наиболее вероятных способа повреждения и подробные инструкции к их спаиванию. В конце статьи я рассказала три способа, которые могут заменить паяльник, если у вас его не окажется.

Припаиваем провод к штекеру

Практически во всех случаях частой неисправностью аксессуаров является поломка кабеля в области штекера. Ничего другого, кроме как заменить разъем и припаять его, сделать, чаще всего, не получится. Но не стоит думать, что эта процедура достаточно трудная и вам не под силу. Ее сможет выполнить практически любой. Главное – разбираться в проводах, которых может быть несколько, а припаивать каждый нужно в предназначенное ему место.

Общие принципы

Если у вас проблемы со штекером, лучше всего заменить его новым, но можно попробовать сделать старый. Как спаять наушники со штекером – смотрите дальнейшую инструкцию.

1. Отступите немного от поврежденного места и полностью отрежьте штекер.
   Смотрите далее, если хотите припаять старый штекер.
2. Возьмите канцелярский нож и вскройте старый штекер по шву, чтобы снять прорезиненную поверхность.
   Вы получите его внутренность, где на пластиковой поверхности будут находиться контакты с остатками проводов. Запомните положение кабелей или сфотографируйте/запишите, чтобы не забыть, потому что припаивать их вы будете таким же образом. Обычно они располагаются по цветам.
3. Слегка зачистите провода, чтобы они выглядели ровными, целыми, а спаивать их было удобнее.
   Два общих бесцветных кабеля соедините, скрутив вместе.
4. Залудите кончики кабелей.
   Чтобы этот процесс шел легко, можно немного подпалить их зажигалкой или спичками или ножом снять эмалевое покрытие. После этого вы сможете легко залудить их, а процесс паяния пройдет легче.
5. Если не можете купить штекер или не хотите за ним идти, вам поможет обычная ручка.
   Открутите самый кончик (маленькие, где находится та сторона стержня, которой пишите), это и будет ваш корпус штекера, который вы припаяете к разъему.
6. Отрежьте нужный кусок термоусадки.
   Размеры можете подобрать самостоятельно под корпус вашего штекера. Эта деталь защитит место, где вы припаяете штекер и где он соединяется с кабелем от новых надрывов.
7. Теперь переходим непосредственно к паянию.
   Кончикам проводов определите необходимые места в соответствии с тем, как они были запаяны изначально.
8. Убедитесь, что аксессуар готов к воспроизведению.
   Здесь поможет мультиметр. По очереди прослушайте каждое ухо. Вы должны слушать шорохи и различные звуки. Можете попробовать вставить штекер в телефон, включить музыку. Но делайте это осторожно.
9. После того, как вы убедитесь в правильной работе устройства, закрепляйте термоусадку (феном, спичками, зажигалкой – любым приспособлением, имеющимся под рукой).

Схема присоединения проводов

Соединяют провода по цветам, так как каждый кабель отвечает за отдельный канал. Но у аксессуаров может быть несколько проводов, и в этом случае пайка наушников проходит по разному. Разберемся с каждым видом отдельно.

3 провода

Из каждого уха обычно идет по два кабеля: один плюс, один минус. В некоторых случаях производители соединяют минусы разных ушей, поэтому в результате получается всего три провода.

Если поставить штекер таким образом, чтобы самая длинная пластина (которая отвечает за общий контакт) была справа, то остальные два кабеля припаиваются по порядку:

• верхний – красного цвета, отвечает за правый контакт;
• нижний – зеленого/синего/белого цвета, отвечает за левый контакт.

Конкретных указаний по поводу цвета контактов нет, они бывают разными.

4 провода

При наличии четырех кабелей может быть несколько вариантов того, как спаять их.

Первый характерен для устройств без микрофона. Здесь располагается 3 контакта, и тогда четыре кабеля – это две пары от каждого уха.

Двое из этих кабелей будут медного цвета, остальные чаще имеют красный (правый канал) и зеленый/синий (левый канал) цвета.

Чтобы припаять такие наушники к штекеру, нужно совместить два провода одинакового цвета от разных ушей и припаять их к металлической пластине, самой длинной, которая отвечает за общий канал. Остальные два кабеля нужно припаять так же, как в случае с тремя кабелями (верхняя пластина – правый контакт, нижняя – левый, при условии, что общая будет находиться справа).

Второй вариант – когда у вас в наличии гарнитура (имеется микрофон). Чтобы отличить провода, достаточно помнить, что красный провод – правый канал, медный – общий. Кабель, отвечающий за микрофон скрывает два провода: тонкий в белой изоляции, который замотан в другой кабель. При детальном осмотре вы это заметите. Таким способом левый контакт найти легче, а вы не запутаетесь в проводах и сможете припаять правильно.

На штекере таких гаджетов находится 4 пластины: одна, к которой припаивается общий канал, и три других. Если вы поставите самую длинную пластину с правой стороны, то расположение будет следующим:

• нижняя пластина – левый канал;
• верхняя – микрофон;
• левая – правый канал.

5 проводов

С количеством в 5 и более кабелей работать намного труднее. Чтобы понять, как припаять провода наушников к штекеру, нужно просматривать мультиметром все провода по отдельности. Так вы сможете понять, какой кабель отвечает за правое, а какой за левое ухо. Остальные будут относиться к микрофону.

Провода одного (обычно медного) цвета соедините все вместе и припаяйте все к той же самой длинной пластине, отвечающей за общий канал. Остальные соединяйте по принципу, который был описан в части с 4 кабелями. Затем подсоедините наушники к телефону и включите музыку, чтобы убедиться в правильной расстановке.

Припаиваем провод к динамику

Бывают случаи, что провода рвутся внутри динамика. Тогда нужно разбирать корпус ушей и паять провода непосредственно внутри. Чтобы не повредить деталей, работайте осторожно, не трясите и не тяните. Иначе вы рискуете оторвать плату. Чтобы припаять детали внутри динамика, действуйте по инструкции:

1. Осмотрите внутренность наушника и найдите повреждение.
2. Если есть порванные кабели, их нужно будет спаять друг с другом.
3. Если кабель порвался непосредственно у входа в наушник, и достать вы его не можете, сделайте надрез в этом месте. На расстоянии 1,5-2 см от переходника, отрежьте шнур.
4. Снимите толстый изоляционный слой примерно на 8 см от конца перерезанного кабеля. Повторите эту процедуру с внутренним слоем изоляции, но не заденьте сами провода.
5. Очистите и залудите кончики кабелей.
6. Шнур вставьте в заднюю часть корпуса и сделайте узелки из провода примерно в месте начала толстого изоляционного слоя.
7. Теперь переходим к процессу паяния. Вам придется поочередно выпаивать старые обрывки проводов и по одному припаивать на их место новые, чтобы не перепутать.
8. Проверьте наушники.

Но знайте, что при поврежденных проводах в этом месте, проблема может быть не в динамиках. Поэтому, если починить наушники не получилось, сначала убедитесь, что все сделали правильно, а затем поищите повреждения в других местах (например, внутри корпуса с микрофоном).

Цвета проводов в наушниках

Обычно производители берут уже привычную систему организации цветов на кабелях. Они располагаются так:

• красный – правый канал;
• зеленый – левый канал;
• два медных – земля обоих каналов.

Иногда вместе зеленого цвета на левом канале используют синий, белый или другие цвета. Однако красный всегда остается на кабеле правого канала.

Но некоторые производители (например, Apple) имеют двухцветное покрытие. Разобраться с каналами поможет мультиметр или батарейка трехвольтная.

В момент, когда вы подадите напряжение устройством или батареей, в ушах будут слышны щелки, шорохи и другие звуки.

Как обойтись без паяльника

Поломка наушников – частая проблема. Но найти под рукой паяльник не всегда удается. Тогда помочь могут способы, которые заменят его, и вы сможете спаять детали. Вот несколько вариантов самодельных паяльников:

1. Токопроводящий клей. Им можно приклеить кабели к контактам. Это, конечно, не лучший способ, так как может уменьшить громкость наушников, но он поможет исправить поломку. Такой клей высыхает за 12-15 минут.
2. Разогретый на огне свечи гвоздь или часть медного провода. Источник огня не важен (может быть спичка, или даже костер с углями).
3. Газовый паяльник из зажигалки. Чтобы сделать прибор самому, нужно медный одножильный кабель подсоединить к зажигалке так, чтобы часть его касалась пламени. Тогда по этому кабелю будет проходить сильное тепло и кончиком вы можете пользоваться как и паяльником.

Последний способ требует внимания. По соединенному кабелю тепло может проходить и вниз, а тогда на пластиковом корпусе, возможно, появится дырка. Поэтому будьте осторожны. Но зато спаять провода у вас получится точно.

Если вам помогли советы, напишите в комментариях, все ли было понятно и как быстро удалось припаять. Ваши ответы помогут другим пользователям устранить неисправность, а нам в их описании и инструкциях.

Как залудить провода от наушников

Наушники сегодня весьма востребованы и обойтись без них многим довольно-таки сложно. Этот аксессуар даёт возможность послушать музыку в переполненной маршрутке, посмотреть фильм дома, пока все спят или пообщаться с близкими при помощи различных программ, в огромном ассортименте предоставленных в современных эпп-маркетах.

Но иногда поломка той или иной техники, нарушает привычный ритм жизни и лишает многих возможностей. Вовсе не обязательно сразу же покупать новые наушники — вы можете попробовать починить их самостоятельно. Для этого потребуется залудить провода.

Что нужно для запаивания проводов наушников

Первым делом определимся с необходимыми материалами, которые следует подготовить заранее. Во время работы они должны постоянно находиться под рукой.

Итак, вам потребуется:

• паяльное устройство;
• канифоль;
• припой;
• технический нож;
• аспирин.

О том, для чего нужны таблетки, вы узнаете чуть позже из пошаговой инструкции. Можно использовать даже просроченные, которые давно валяются в квартире и никому уже не нужны.

Кроме того, определите поломку наушников. В большинстве случаев это истончение провода или какое-либо механическое повреждение. Такое могло случиться во время сильного удара или падения аксессуара.

ВАЖНО! Перед началом работы внимательно изучите инструкцию, чтобы понять, что и зачем нужно делать. Особенно важно это для тех, кто никогда ранее не занимался ничем подобным и не имеет специальных навыков и знаний в области техники.

Как правильно залудить провода наушников

Когда всё необходимое готово, можно приступать к работе:

1. Сначала нужно обрезать кабель и лучше сделать это с приличным запасом, чтобы перестраховаться. Далее, необходимо найти нужный провод — они отличаются по цвету. Синий или жёлтый свидетельствует о том, что это общий кабель, а зелёный и красный на правый и левый наушник соответственно.
2. После этого следует обязательно снять изоляцию. Иногда именно это действие вызывает сложности у новичков, но на самом деле такая процедура предельно проста. Старайтесь, чтобы операция задействовала не более 0,5 см от края провода. Различные типы изоляции, полимерная или лаковая, удаляются разными инструментам. С полимерной справится строительный нож, а вот чтобы зачистить лаковую понадобится паяльник.
3. Затем нужно нагреть паяльник и захватить им маленькую частицу припоя. Концы проводов нужно установить на канифоль и распределить припой по всей поверхности. Важно, чтобы состав распределялся равномерно. Теперь можно припаять провода друг к другу.

СПРАВКА! Таблетка аспирина понадобится в случае, если нужно совместить снятие изоляции и лужение проводов. Тогда положите кабель на аспирин и выполняйте необходимые действия с помощью паяльника. Лаковое покрытие таким образом полностью исчезнет.

Теперь вы знаете, как можно самостоятельно залудить провода наушников, что позволит вернуть им работоспособность. С этой задачей легко справится даже новичок, поэтому не спешите выбрасывать сломанный аксессуар — покупка нового устройства не решит проблему до конца и уже скоро вы можете снова столкнуться с поломкой. Зная, как её устранить, вы сможете сэкономить.

Как я паяю наушники ⁠ ⁠

Написал комментарий,
#comment_131122138
стали задавать вопросы. Обещал запилить пост.
Фотографировал на банку канифоли, за качество фото извините
Итак берем кабель от наушников.

Многожилка. Каждый проводок в лаковой изоляции. Проводки обернуты вокруг армирующих нитей. Кто паял, знает, что не так все тут просто
Коллега подогнал маленькие таблетки аспирина в оболочке. Оболочку зачищаю.

Потом прикладываю проводок, и «топлю» его паяльником в таблетке.

Таблетка плавится, потом начинает пригорать. Вот в это время нужно успеть смочить провод. Сильно не жму, так как в дальнейшем могут быть проблемы при пайке.
Дальше лужу провод.

Вот зеленый луженый проводок. Никакой наждачки, высокой температуры и еще всяких лишних действий. Ничего не смывал.

Армирующая нить внутри. Остатков флюса нет. Все облужено с небольшим запасом.

Потом беру термоусадку с клеем, расширяю с одной стороны, надеваю на кабель. Припаиваю штекер, предварительно обрезав лишнее и уложив все, надеваю термоусадку на штекер и усаживаю.

Штекеру больше полутора лет. Термоусадка сидит лучше родного пластика. Если провод не рвать с силой, все живет долго. Ведь с дури можно и пикабушный сломать.
Никогда аспирин не смывал. Вот фото трехлетнего шнурка, я еще тогда учился эти провода паять. Ничего не окисленно.

Извините за ошибки.

в чём проблема паять провода наушников.

В трясущихся руках!

Юзаю глицериновый флюс ТАГС. Не воняет.

. а потом кашляю 3 часа от ядовитых паров разлагающегося аспирина. есть же паяльная кислота

Я паяю с флюсом Лм1 (ортофосфорная кислота,канифоль и спирт). Кладу кончик провода в каплю флюса, нагревая паяльником, движением как шкребком убираю лак, облуживаю и запаиваю.

Со штекером не парюсь, покупаю металлический (разборный) в местном магазе и всё.

Нафиг аспирин нужен? Просто макаете сначала в канифоль, потом на жало набирает каплю припоя и тыкаете кончиком провода прямо в каплю. Все, 1.5-2 мм залуженного провода.

Я на кончик штекера ещё пружинку от авторучки одевал, чтобы перегибоа не было.

Лет 10 назад попробовал этот флюс. Теперь только им паяю.

Никогда не получалось норм паять, для меня такие люди просто как маги какие-то.

Вечно сталкиваюсь с проблемой в диджейских наушниках, в месте где они крутятся и складываются, перетирается кабель. Вот уже второй пациент дожил до этого времени пару месяцев назад,- Pioneer HDJ-1000, так и лежат в ящике, коплю теперь на еще что-то((((

а в чем проблема наждачки? запаял протершийся провод разерских ушей, все отлично работает. Сперва пробовал аспирином — воняет жутко, комнату потом проветривать довольно долго, да и качество пайки, если честно, получилось так себе.

э, пайка наушников стала настолько редкой, что про нее теперь нужно даже специально посты писать?))

Джек купить религия не позволяет?

Занятно, что никто не упомянул старинный хак для лужения тонких лакированых проводов, типа обмоточных. Используется просто кусочек изоляции, снятый с любого пвх провода. Прикладываете проводок сверху, прижимаете хорошо прогретым жалом паяльника и протягиваете проводок. Вонь стоит страшная, но лужение с первого раза 100%.

Выглядит не айс вообще, никакого аспирина не надо, норм Альпы флюс и лужение за 5 секунд снимает этот лак и все. Соединение через контактор для ли одной ленты дичь какая-то, почему не взять разбойный джек и сразу норм не запаять?

Просто обжигается зажигалкой и паяется любым не не агрессивным флюсом.

Японская белая паяльная паста хороша. А лак на проводках обычно зажигалкой немного подпаливаю.

Во, откройте мне тайну)

Почему никогда не получается починить наушники методом скрутки?

Ну вот порвался провод где нибудь посередине, скручиваешь проводки, а они не работают (

видимо зажигалка теперь для слабых? опалить изоляцию и пох на пару миллиметров армирующей нити.

Ремонт ноутбука Sony VPCEE4E1R⁠ ⁠

Да, в 2022 году еще есть люди, которые хотят чинить такие ноутбуки по тем или иным причинам)

Дефект: при включении, матрицу заливает белым цветом и всё:

Как обычно, у такого дефекта может быть много причин, вплоть до не исправной матрицы. Но мы имеем дело с Sony на платформе AMD, а это значит, что у него есть несколько типовух, и одна из них, это 2001 мост)

В районе кнопок тачпада есть, залитие. Но очистка и пропайка этого участка проблему с белым экраном не решила.

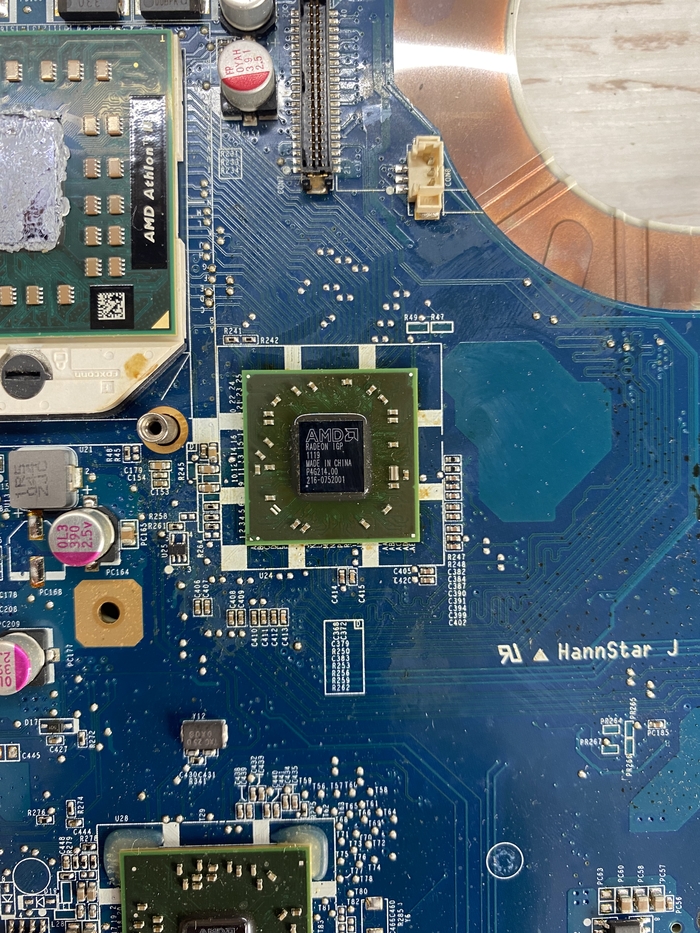

Смотрим на северный мост:

Он 11 года, без компаунда и видны следы флюса по его периметру. Делаем вывод что его или меняли, или грели.

Делаем диагностический прогрев моста, включаем ноут, видим картинку, делаем вывод что северный мост нужно менять.

В любом случае его уже в помойку.

Ремонт таких аппаратов я осуществляю без гарантии, так как все 2001 мосты которые есть в продаже, в 99% случаев б/у, перемаркированные и так далее. Поэтому невозможно даже примерно сказать сколько он проработает.

Клиент дал добро, а значит меняем чип на другой:

Меняем термопасту, на мост кладем новую термопрокладку 1мм так же от Arctic cool:

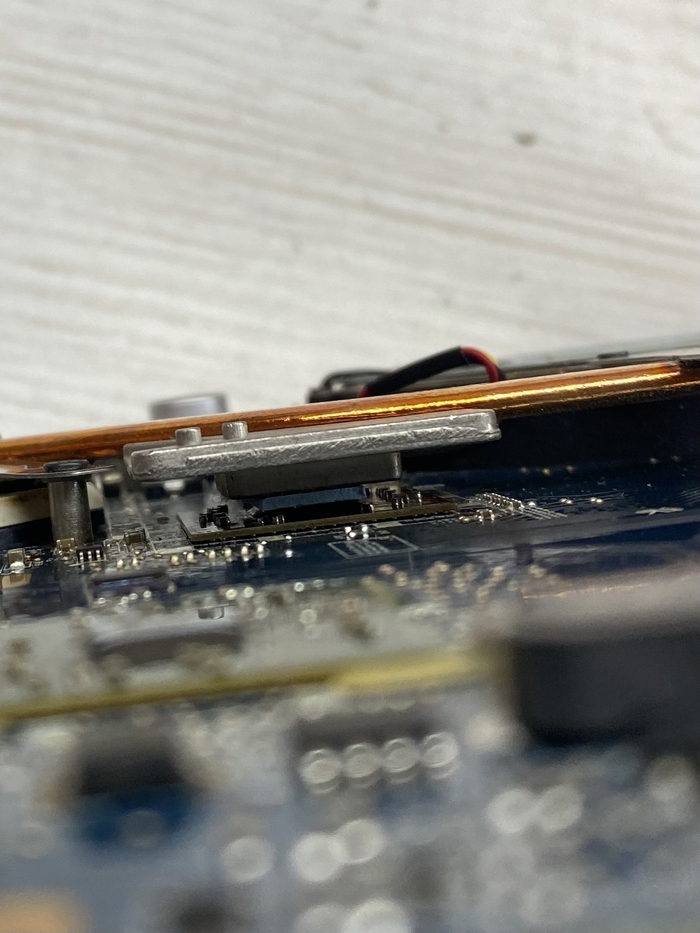

Убеждаемся что термопрокладка подобрана верно и прилегает к радиатору:

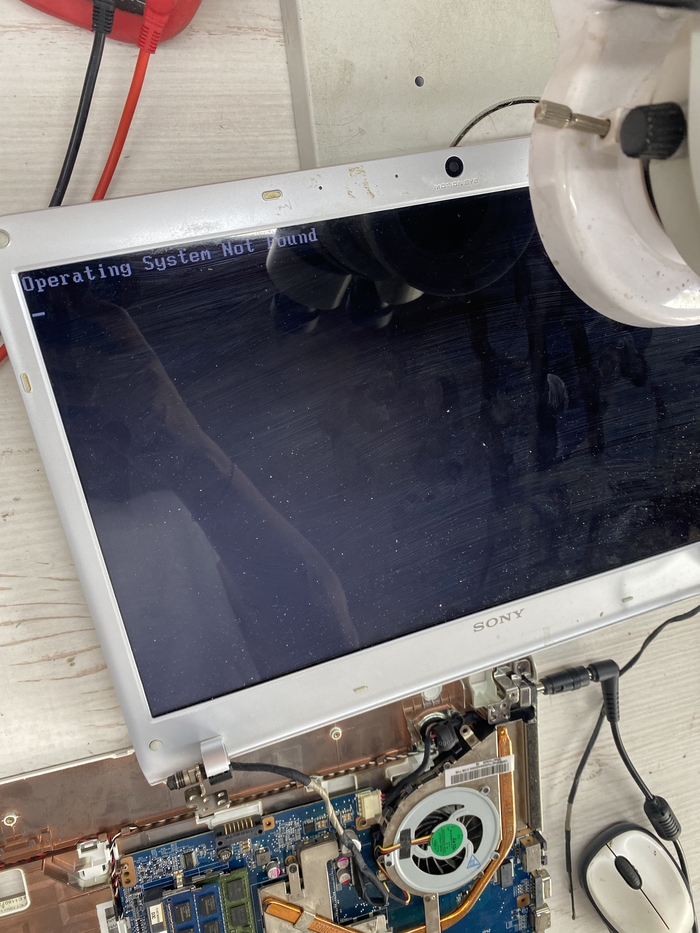

И запускаем ноут:
