Меняем батарейку в мультиметре своими руками
В один прекрасный день вы поворачиваете переключатель режимов мультиметра, индикатор прибора мигает и сразу выключается. Скорее всего ваш прибор вполне исправен, просто разрядилась батарейка и пришло время ее менять. В данной заметке мы рассматриваем мультиметр с питанием от батарейки 9V типа «крона», которая содержится внутри корпуса прибора. Это пошаговое руководство подойдет для большинства современных недорогих мультиметров, но на всякий случай, перед покупкой батарейки посмотрите на заднюю крышку прибора. Возможно, ваш мультиметр питается от пальчиковых батареек и имеет батарейный отсек с крышкой на защелке. В этом случае замена элементов питания тривиальна и вы не нуждаетесь в этой инструкции.
Выбор батарейки
На сегодня на рынке доступно два вида батареек на 9V
- Батарейки с солевыми элементами питания маркируются 6F22 стоят дешевле, но имеют меньший срок службы. Большинство производителей мультиметров устанавливают их в новые приборы.
- Батарейки с щелочными элементами питания (super alkaline) содержат в маркировке 6LR61, служат значительно дольше и соответственно стоят дороже. Бренд особого значения не имеет, более именитый просто запросит больше денег.
Замена батарейки
Важно! Перед началом работ не забудьте отключить прибор.
Для замены элемента питания корпус прибора придется разобрать. Для этого снимаем с мультиметра защитный чехол, если он есть, и, в нашем случае, откручиваем два маленьких шурупа скрепляющих половинки корпуса между собой и аккуратно снимаем заднюю крышку. Внутри мы видим плату прибора и батарейку в отдельном отсеке.

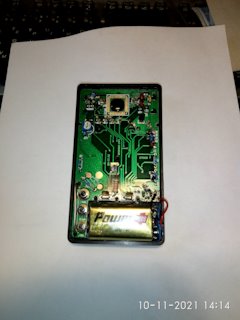

Вытаскиваем старый элемент питания, отсоединяем колодку, подсоединяем новую батарейку, которую аккуратно укладываем обратно в предназначенный для нее отсек. Не бойтесь перепутать полярность, форма клемм на колодке и батарейке не позволит этого сделать.
Осторожно закрываем заднюю крышку, завинчиваем шурупы, одеваем чехол.
Для проверки включаем прибор и, если сделано все правильно, видим работающий индикатор — мультиметр готов к работе. И на последок, если ваш прибор не имеет функции автоотключения, не забывайте его выключать, иначе батарейка очень быстро разрядится снова.

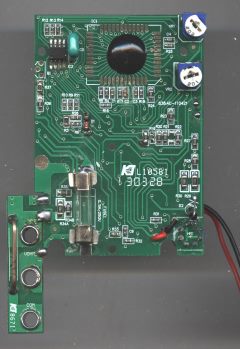

Мультиметр DT838(внутрянка). Резисторы и их сопротивление.
…внизу темы сборник по номиналам (в скобках — кому говорим Спасибо!)…
У кого есть:
— такой в хозяйстве (именно DT838! т.к. М-ок, и, прочих, навалом схем в инете);
— желание помочь;
— отвертка крест;
— стекло увеличительное (или зеркало, если измерять этим же мультиком),
подскажите, пожалуйста, сопротивления двух резисторов №35 — 9 Ом, №37 — 100 Ом.
9R R35=9 Ом ( коричневый/чёрный/чёрный/золотой минимальный, что я нашел в своих запасах, — 10 Ом, отсюда и погрешность…)
100R R37=100 Ом (коричневый/чёрный/коричневый/золотой)
…если что-то, где-то не верно; или: добавить нужно, — маякните, пожалуйста, в личку. Заблудился я в комментах. 🙁 Спасибо!
Комментарии 60
Удачно я зашёл) у меня та же проблема, сгорел R37, спасибо за пост, очень помог в определении нужного номинала)
Спасибо за номиналы! Ермак dt 838 точ а точ плата, заменил горелый r37.
Отец сжёг. Он новый купил. Я его забрал.
Починил. Теперь это мой 3 мультиметр)))
1 на работе, один в автобусном парке. Всё домой хотел купить, но вроде и нужды не было, но время от времени батарейкам напряжение посмотреть хотелось. Вот теперь дома жить и будет он. Я его ранее уже ремонтировал. Живучая модель, уже 4 резистора сменены)))
Может кто подскажет резистор р15 на сколько может быть. При разрыве на нем было постоянное пищание. Пока припаял накоротко. Пищит как положено при позвонке. Но в положениях 20в 200в и 1000в показывает завышенные показания. Как и при разрыве р15. Причем до 2в показывает норм.
Они врут многие с магазина в большую сторону. На плате вашей стоят подстроичники. Пометить маркером и крутить каждый. Добится на всех диапазонах приемлимых значений. Врать будет, но уже меньше. Мой врал на 20 вольт при переменке 220. Вместо 230, показывал 250. Подогнал все диапазоны, врёт но уже на 3 вольта всего
Может кто подскажет резистор р15 на сколько может быть. При разрыве на нем было постоянное пищание. Пока припаял накоротко. Пищит как положено при позвонке. Но в положениях 20в 200в и 1000в показывает завышенные показания. Как и при разрыве р15. Причем до 2в показывает норм.
Именно на таком же приборе, полудохлый на халяву достался (только 2 переменника с другой стороны припаяны, остальное совпадает с фото) R15 на 1,3 кОм (132). Но только выдрали микросхему рядом с зумером. Не подскажешь название?
Нужна схема на DT-830B плата 98-12-26 ну и проц 40 контактов

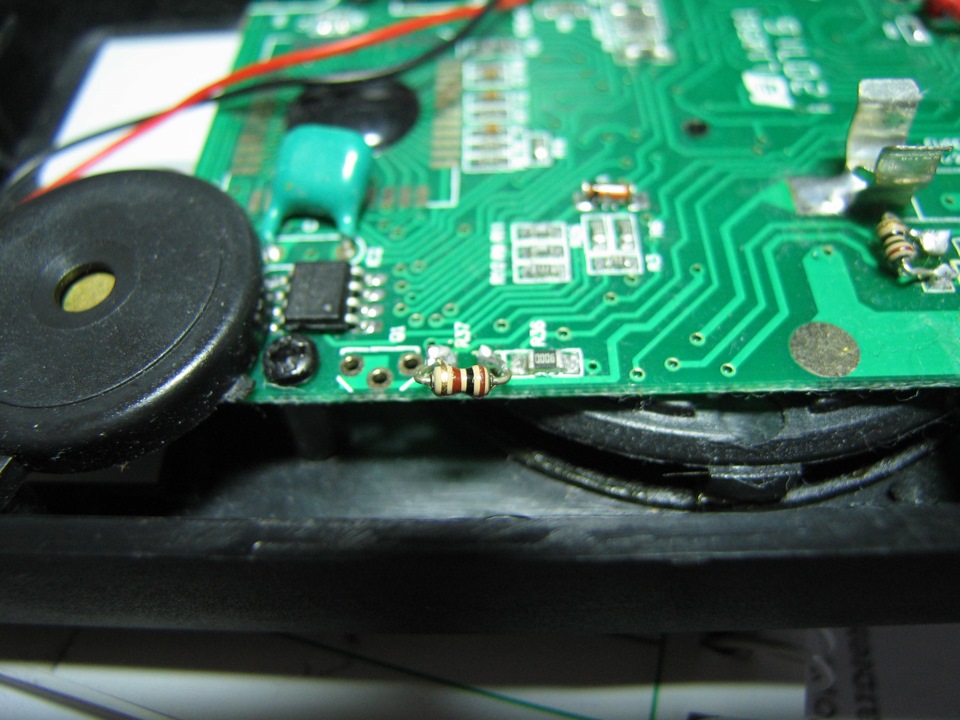

Спасибо. У меня постоянно на прозвонке пищал резистор, нашел обрыв резистора R3 на 1,5 кОм. Заменил и прозвонка заработала.
Спасибо. Починил, все работает. Сгорел R37 под подозрением R34B но его не трогал.
Спасибо за тему!
Также попал руки неработающий приборчик, решил поковырять, под замену:
R15 = 1,5 КОм (152), в схеме его не нашел, и на фото тоже не видел, был в обрыве, кое-как разобрал маркировку.
R36 = 900 Ом (9000).
После замены заработал как нужно.
я выложил фото и схему конкретно своей модели. можете выложить фото своего, кому то тоже может пригодиться.
Спасибо за тему!
Также попал руки неработающий приборчик, решил поковырять, под замену:
R15 = 1,5 КОм (152), в схеме его не нашел, и на фото тоже не видел, был в обрыве, кое-как разобрал маркировку.
R36 = 900 Ом (9000).
После замены заработал как нужно.
поменял тоже R15 (выгорел центр рассмотрел только 1 и 2) поэтому воткнул 102 и R36 не нашел поставил 2 резистора 1кОм и 10кОм параллельно в итоге 900 примерно. После замены заработал. спасибо за коммент на него опирался в первую очередь.
вывел напряжением в режиме омметра. показания занижали в 16 тыс раз)на 200-20кОм
По поводу схемы все номиналы совпадают, только на схеме R15 нету
Мультиметр mas830 как пользоваться
Цифровой мультиметр MAS830 относится к среднему ценовому диапазону. Прибор поставляется в картонной коробке на которой представлены основные характеристики приборов данной серии.
В коробке помещен мультиметр со щупами, упакованный в пакет из воздушно-пузырьковой пленки, а также инструкция.
Инструкция описывает сразу несколько однотипных приборов, что может ввести в заблуждение неопытного пользователя, тем более что этот момент отражен в инструкции, несколько запутано. Правда на внешней упаковке имеется маркировка в виде таблицы, где показаны особенности конструкции различных приборов серии. Так модель MAS830B не может использоваться для измерения температуры, а также не имеет режима звуковой позвонки электрических цепей. Также отсутствует отдельная кнопка включения. Всякий раз при включении/отключении приходится вращать переключатель режимов работы, что со временем приведет к его износу.
Технические характеристики мультиметра Mastech MAS830
- Количество измерений в секунду 2-3
- Постоянное напряжение U= 0,1мВ-600В
- Переменное напряжение U
На задней стенке имеется упор, позволяющий установить мультиметр вертикально.
Из недостатков MAS830 можно отметить то, что не вполне понятно как открыть корпус для замены батареи и предохранителя. В инструкции сказано, что нужно отвинтить два винта на задней панели, что типично для очень многих конструкций подобных приборов. Вся проблема в том, что на задней части корпуса нет никаких винтов.
Щупы сделаны достаточно качественно. Оголен лишь самый конец щупа.
В задней части щупа имеется крепление провода. Как известно в более дешевых моделях провод обычно просто припаян к жалу щупа, из-за чего провод быстро обламывается в месте пайки и починить такой щуп не возможно, во всяком случае, так, что бы он сохранил заводской вид.
Основным электрическим измерительным инструментом, которым пользуются электрики, радиоинженеры, автоэлектрики, другие специалисты в области электроники, является мультиметр. Название инструмента отражает возможность измерения нескольких электрических величин. Большинство мультиметров имеют возможность измерения следующих величин:
- напряжение (постоянное, переменное);
- ток;
- сопротивление.
В качестве дополнительных опций мультиметры могут измерять величину емкости, силу переменного тока, коэффициент передачи h21 биполярных транзисторов, «прозванивать» электрические цепи (определять наличие контактов и соединений).
Виды мультиметров
По типу индикации измеряемых величин мультиметры классифицируются на:
В стрелочных мультиметрах в качестве базового измерительного устройства применяется микроамерметр магнитоэлектрического типа с системой переключающихся шунтов и диодных сборок. На аналоговой шкале нанесены деления для измерения электрических величин. Вид стрелочного мультиметра.
В цифровых мультиметрах происходит преобразование аналогового измеряемого сигнала в цифровой, затем обработка и передача информации на цифровую шкалу. Цифровые мультиметры имеют ряд преимуществ по сравнению со стрелочными:
- повышенную точность измерений;
- наглядность индикации;
- механическая устойчивость к падениям;
- простота в использовании непрофессиональными специалистами.
Производители выпускают мультиметры общего и специального назначения.
Специальные цифровые мультиметры могут быть предназначены для:
- измерения больших электрических величин;
- контроля климатических параметров (давление, температура);
- измерение параметров радиодеталей (сопротивление, емкость, индуктивность).
Применение мультиметра общего назначения
Мультиметром общего назначения считается измерительный инструмент, предназначенный для измерения токов, напряжений и сопротивлений в бытовых сетях, устройствах и легковых автомобилях.
Типичным представителем такого мультиметра является прибор MAS 830L.
Он выполнен по классической схеме. В состав устройства входят:
- ЖК-индикатор14 для визуализации результатов измерений;
- выключатель подсветки цифровой шкалы 2;
- выключатель режима самодиагностики 1;
- переключатель режимов;
- гнезда щупов 7, 8, 9;
- разъем для подключения транзисторов 10.
Ударопрочный корпус мультиметра помещен в резиновый кожух для увеличения механической стойкости.
Последовательность проведения измерений
Измерение постоянных напряжений
Для выполнения измерений черный щуп мультиметра подключают к разъему COM (8), красный – к разъему 7. Такое подключение щупов используется при всех измерениях, за исключением измерения величины постоянного тока на пределе 10 Ампер.
Измерение величины напряжения производят параллельным подключением щупа к точкам (выводам, контактам, разъемам, клеммам) измерений. Переключатель режимов устанавливают в зону 13 на предел, соответствующий максимально возможному напряжению в конкретной цепи. Например, при проведении измерений в легковом автомобиле переключатель устанавливают на предел 20 Вольт. Если величина измеренного напряжения будет менее 2 Вольт, для получения более точных данных следует установить переключатель на 2 В. Если величина измеряемого напряжения превысит предел измерения, на цифровом индикаторе появиться значение 1 в верхнем регистре.
На цифровом индикаторе показывается полярность напряжения (значок + и -).
Измерение переменных напряжений
Данный режим часто используется для контроля бытовой сети 220/380 Вольт 50 Герц. Для этого переключатель режимов устанавливается в зону 3 на предел 600 Вольт. Результаты измерения индицируются на цифровой шкале. Если величина меньше 200 Вольт, для увеличения точности предел можно установить на 200 Вольт.
При выполнении измерений необходимо соблюдать меры предосторожности.
Измерение величины постоянного тока
Измерения проводятся, подключая щупы в разрыв электрической цепи. Ели подключить, например, в режиме измерения тока щупы к клеммам аккумулятора, прибор выйдет из строя. Первоначально переключатель устанавливается на 200m (миллиампер), затем, на меньший, если требуется.
На пределе тока до 10 Ампер красный щуп помещают в гнездо 9. При большом токе проводники щупов могут нагреваться.
Измерение сопротивления
Переключатель устанавливают в зону 11 на предел 200. Щупы устанавливаются в гнезда 7 и 8. Если индицируется 1 (рис.4), значит, сопротивление цепи имеет большее значение, предел увеличивается.
Индикация 1 на максимальном пределе свидетельствует об обрыве в цепи.
Контроль работоспособности диода
В мультиметре имеется возможность проверять работоспособность диодов. Переключатель устанавливается в положение 12. Попеременно подключая щупы к диоду в различных направлениях, определяют исправность диода. В одном из направлений сопротивление должно быть около 600 Ом. В обратном включении сопротивление практически бесконечное (на индикаторе показывается 1).
«Прозвонка» электрической цепи
Для определения исправности электропроводки звуковым методом переключатель устанавливается в положение 6. Щупы подключаются к противоположным выводам контролируемого проводника. При наличии электрического соединения (исправности контактов, проводника) сработает зуммер.
Определение коэффициента передачи h21 биполярных транзисторов
Переключатель устанавливается в OFF (выключен). Транзистор вставляется в разъем 10 в соответствии с полярностью, расположением базы, коллектора, эмиттера (cbe). Переключатель устанавливается в направлении 5. На ЖК-дисплее индицируется коэффициент передачи транзистора.
Меры безопасности
В процессе проведения измерений следует соблюдать следующие меры безопасности:
- при работе с высокими напряжениями (в положении 200 и 600 вольт) нельзя касаться токоведущих элементов щупов и проводов, разъемов;
- во время проведения измерений в бытовой сети 220/380 Вольт необходимо пользоваться индивидуальными средствами защиты (резиновые перчатки, изоляционный коврик);
- при измерении больших токов (10 А) желательно применять защитные очки для предотвращения попадания искр в органы зрения;
- измерение тока следует производить только в разрыв электрической цепи.
Знакомимся с тестером
Первым делом вкратце расскажем Вам, что находится на передней панели измерительного прибора и какими функциями можно пользоваться при работе с тестером, после чего расскажем, как измерить сопротивление, силу тока и напряжение в сети. Итак, на лицевой стороне цифрового мультиметра находятся следующие обозначения:
- OFF – тестер выключен;
- ACV – переменное напряжение;
- DCV – постоянное напряжение;
- DCA – постоянный ток;
- Ω — сопротивление;
Наглядно увидеть внешний вид электронного тестера спереди Вы можете на фото:
Наверное, Вы сразу же обратили внимание на 3 разъема для подключения щупов? Так вот тут нужно сразу же Вас предупредить о том, что необходимо перед измерениями правильно подсоединить щупальца к тестеру. Черный провод всегда подключается к выходу с маркировкой COM. Красный по ситуации: для того чтобы проверить напряжение в сети, силу тока до 200 мА либо сопротивление – необходимо пользоваться выходом «VΩmA», если нужно замерить величину тока свыше 200 мА, обязательно вставьте красный щуп в гнездо с обозначением «10 ADC». Если Вы не учтете данное требование и будете использовать разъем «VΩmA» для измерения больших токов, мультиметр быстро выйдет из строя т.к. сгорит плавкий предохранитель!
Существуют также приборы старого образца – аналоговые или как их еще принято называть – стрелочные мультиметры. Модель со стрелкой уже практически не используется, т.к. такая шкала имеет более высокую погрешность и к тому же замерять напряжение, сопротивление и силу тока по стрелочному табло менее удобно.
Если же Вы интересуетесь, как пользоваться стрелочным мультиметром в домашних условиях, сразу же рекомендуем просмотреть наглядный видео урок:
О том, как пользоваться более современной цифровой моделью тестера, мы подробнее поговорим далее, рассмотрев пошаговые инструкции в картинках.
Измеряем напряжение
Чтобы самостоятельно измерить напряжение в цепи, необходимо первым делом перевести переключатель в нужное положение. В сети с переменным напряжением (к примеру, в розетке) стрелочка переключателя должна находиться в положении ACV. Щупы нужно подключить к гнездам COM и «VΩmA». Далее выберите примерный диапазон напряжения в сети. Если на данном этапе возникли трудности, лучше установите переключатель на самом большом значении – к примеру, 750 Вольт. Далее, если на табло высветится меньшее напряжение, можно перевести переключатель на более низкую ступень: 200 либо 50 Вольт. Таким образом, уменьшая уставку до более подходящей Вы сможете определить наиболее точное значение. В сети с постоянным напряжением использовать мультиметр нужно таким же образом. Обычно в последнем случае переключатель лучше всего ставить на отметку 20 Вольт (к примеру, при ремонте электрики автомобиля).
Очень важный нюанс, о котором Вы должны знать – подключать шупальца к цепи нужно параллельно, как показано на картинке:
Вот по такой методике нужно пользоваться мультиметром для определения постоянного и переменного напряжения в электрической цепи. Как Вы видите, ничего сложного нет, главное – не дотрагиваться руками до оголенных частей щупальцев, иначе поражения электрическим током на избежать. Кстати, в качестве индикатора напряжения можно также использовать индикаторную отвертку!
Измеряем силу тока
Для того чтобы самостоятельно измерить силу тока в цепи мультиметром, необходимо первым делом определиться – постоянный либо переменный ток протекает по проводам. После этого нужно узнать примерное значение в Амперах, чтобы выбрать подходящее гнездо для подключения черного щупа — «VΩmA» либо «10 А». Рекомендуем Вам изначально вставить щуп в разъем с более высоким токовым значением и если на табло высветится меньшая величина, переключить штекер в другое гнездо. Если же опять Вы видите, что измеряемое значение меньше, чем уставка, необходимо использовать диапазон с меньшей величиной в Амперах.
Обращаем Ваше внимание на то, что если Вы решили пользоваться мультиметром в качестве амперметра, подсоединять тестер к цепи нужно последовательно, как показано на картинке:
Измеряем сопротивление
Ну и безопаснее всего по отношению к сохранности мультиметра будет использовать прибор для измерения сопротивления элементов цепи. В этом случае можно установить переключатель на любой диапазон сектора «Ω», после чего подобрать подходящую уставку для более точных измерений. Очень важный момент – перед тем как использовать прибор для замера сопротивления, обязательно отключите питание в цепи, даже если это обычная батарейка. В противном случае Ваш тестер в режиме омметра может показать неверное значение.
Чаще всего измерять мультиметром сопротивление приходится при ремонте бытовой техники своими руками. К примеру, если утюг не работает, можно замерить сопротивление нагревательного элемента, который, скорее всего, вышел из строя.
Кстати, если при измерении сопротивления на участке цепи мультиметром Вы увидели на табло значение «1», «OL» либо «OVER» то нужно перевести переключатель на диапазон выше, т.к. при выбранной Вами уставке происходит перегрузка. В то же время, если на циферблате высвечивается «0», переведите тестер на меньший диапазон измерений. Запомните это момент и пользоваться мультиметром при замерах сопротивления не будет сложно!
Используем прозвонку
Если присмотреться на переднюю панель тестера, то можно увидеть еще несколько дополнительных функций, о которых мы еще не рассказали. Некоторые из них используют только опытные радиотехники, поэтому домашнему электрику нет смысла о них рассказывать (все равно в бытовых условиях они вряд ли пригодятся). Но есть еще один важный режим тестера, которым, возможно, Вы будете пользоваться – прозвонка (на картинке ниже мы указали ее обозначение). К примеру, чтобы найти обрыв нулевого провода в цепи, нужно прозвонить электропроводку, и если цепь замкнута, Вы услышите звуковую индикацию. Для этого нужно всего лишь подключить щупы в нужные 2 точки схемы.
Опять-таки, очень важный нюанс – питание на участке цепи, которую Вы собрались прозванивать, должно быть обязательно отключено. К примеру, если Вы решили прозвонить проводку в доме, на время работы отключите вводной автоматический выключатель в распределительном щитке. Пользоваться мультиметром при подключенном питании крайне не рекомендуется!
Видео уроки по теме
Ну и напоследок советуем Вам просмотреть, как правильно использовать наиболее популярные модели мультиметров. Возможно, Вы купили как раз один из перечисленных ниже приборов и наглядная инструкция покажет Вам, как пользоваться именно купленным вариантом измерителя!
На этом наша инструкция заканчивается. Надеемся, что наш материал помог Вам научиться использовать основные режимы универсального прибора и теперь Вы знаете, как пользоваться мультиметром в домашних условиях и что нужно, чтобы мерить сопротивление, напряжение и силу тока в цепи!
Обзор возможностей, ремонт мультиметра М838
Знание характеристик цепи прохождения тока — основа работы каждого электротехника. Здесь мало разбираться в проектируемой схеме, нужно выявлять напряжение, силу проходящего тока, сопротивление на уже готовых деталях аппаратуры. Для исследования значений характеристик, используются или раздельные омметры, вольтметры, амперметры, или приборы, объединяющие в своем составе все названые измерители. Один из таких аппаратов — мультиметр М838. О нем и пойдет речь дальше.
Тестер доступен по цене, надежен и обеспечивает все базовые функции для домашней, или профессиональной, мастерской-лаборатории электронщика. Особой широты возможностей от мультиметра М838 ждать не стоит, но в мере существующих, он дает хорошую точность измерений.
Аппарат классифицируется как цифровое устройство. Основа его схемы — классический тестер DT838. Отличий модели, представленные на рынке ни во внешнем виде, ни по функциональности практически не имеют, за редким исключением. Производители привлекают покупателей конкретно к своим устройствам иными методами. К примеру, мультиметр цифровой Universal M838 IEK, позиционируется как полностью соответствующий государственным (ГОСТ Р), международным стандартам (IEK) и регламентам ЕАЭС. Кроме того, с ним в комплекте поставляются не только обычные щупы, но и термопара.
Характеристики и возможности
Возможности прибора рассмотрим на примере мультиметра Mastech M838, как представителя всех прочих аппаратов серии DT838:
| Характеристика | Описание |
|---|---|
| Критичный предел силы тока AC/DC | 10 A |
| Предел напряжения AC | 750 В |
| Максимальный определяемый вольтаж DC | 1000 В |
| Минимальный DC | 0.1 В |
| Наименьший выявляемый вольтаж переменного тока | 100 мВ |
| Минимальное сопротивление | 0.1 Ом |
| Максимальное сопротивление | 2 МОм |
| Звуковой сигнал | Есть |
| Диапазон проверки диодов | 2.8 В / 1 мА |
| Проба усиления транзисторов hFE | 0…1000 |
| Подключение термопары | Есть, сенсор поставляется в комплекте |
| Пределы измеряемой температуры | −20… +1370 °С |
| Изоляция корпуса мультиметра | Двойная, класс II |
| Габариты (мм) | 126×70 |
| Вес (кг) | 0.15 |
| Питание | Элемент «крона» 9 В |
Большая часть моделей М838 идет с инструкцией по применению, напечатанной на задней стенке упаковки. Последняя отлична от классической коробки и выполнена картонным основанием, закрытым прозрачным фигурным пластиком, выпуклости которого и придерживают от выпадения мультиметр, вместе с щупами и термопарой в комплекте. Некоторые производители, в целях экономии не поставляют сенсор температуры, его придется приобретать отдельно.
Внешний вид
Устройство выглядит достаточно утилитарно — небольшой пластмассовый корпус однотонного окраса. Производители в качестве колера для него, обычно берут серый, черный, красный или желтый цвет. На задней стенке размещена, закрытая крышкой с болтовым фиксатором, ниша для батареи крона. Спереди мультиметра, сверху, расположен индикатор показаний, ниже механический селектор включения и режимов работы. Дальше, слева, гнездо тестирования транзисторов, справа три контакта подключения щупов. На всех входах и органах управления нанесена разметка пределов измерений и чувствительности, отличными от тона корпуса цветами.
Принципиальная схема
Конструктивно все мультиметры серии M83x похожи. Их принципиальная схема:

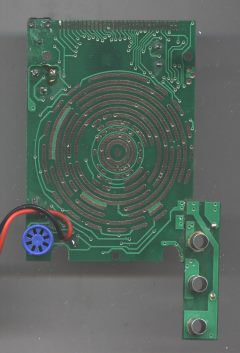

Отличительная черта аналогичных тестеров — кольцевой селектор включения и выбора режимов работы. Его контактные области хорошо видно на схеме подобного мультиметра — М830B:
Распространенные неисправности модели и их ремонт
Как и у любого электронного оборудования, мультиметр M838 имеет свои слабые места. В которых неисправности, зачастую, возникают из-за некорректных действий человека, или износа от времени и частоты использования аппарата. Ремонт подобных повреждений относительно несложен, и вполне по силам владельцу.
| Неисправность | Причина | Решение |
|---|---|---|
| Аппарат работает, но не реагирует на касания щупов, или изменение температуры термопары. | Перегорел предохранитель 200 мА | Заменить деталь |
| Тестер показывает завышенные результаты | Села батарея питания | Заменить на аналогичную «крону» 9 В |
| Не все сегменты индикатора активны, или некоторые работают тускло. | Плохой контакт между ним, токопроводящей резиной, или площадками на плате мультиметра | Размонтировать прибор, обезжирить контакты и резину спиртом. Собрать обратно, подложив при этом, между верхней физически прижимающей кромкой корпуса и лицевой частью экрана тонкую полоску изоленты. |
| Замеры напряжения завышены, или мультиметр зашкаливает | Проверить резисторы R6 100 Ом и R5 90 Ом идущие от кольцевого селектора | При неисправности — заменить |
| Определяя сопротивления в диапазоне 200 Ом–2k Oм аппарат медленно уменьшает значения на индикаторе | Неисправность C3 0.1 mF | Заменить деталь |
| Сильно занижен замер напряжений близких к 750 В AC и 1000 В AC | Пробой C6 0.1 mf | -//- |
| При определении сопротивлений в диапазоне 200 Ом–2 kOм аппарат медленно увеличивает значения на индикаторе | Неисправность C5 0.1 mF | -//- |
| Плывут показания до 40 ед. при замере вольтажа переменного тока | Потеря емкости C3 0.1 mF | -//- |
| Проба сопротивления дает «0» на индикаторе, или непонятные показания | Вышел из строя транзистор q1 (9014) | -//- |
| Замера тока зашкаливает | Проблема в резисторах R7 9 Ом и R8 1 Ом | -//- |
| Переключение полярности щупов выдает разные значения на индикаторе на неизменной линии | Проблемы с обвязкой, или самой микросхемой 7106. Первоначально проверить конденсатор на выходе 27 чипа и связующий 33 с 34. | -//- |
| При накоротко замкнутых щупах, в режиме пробы напряжения, показания отличаются от «0», в нескольких разрядах | «умер» конденсатор между ножками 33 и 34 микросхемы 7106 | -//- |
| Любое измерение выдает единицу на индикаторе | Возможен выход из строя микросхемы АЦП. Проверяется напряжение между ножками 1 и 32. У нормального чипа ток там должен быть равен 3 В. | Замена АЦП |
Подводя итог
Многофункциональные аппараты, заменяющие собой амперметр, вольтметр, омметр достаточно широко распространены и востребованы специалистами, занимающимся ремонтом, настройкой, или проектированием электронных схем. В статье описана одна из часто встречающихся серий подобных устройств — М838, включая мультиметр IEK. Тестеры представленного класса, достаточно недороги, надежны, пригодны к ремонту в случае форс-мажорных обстоятельств, обеспечивают нужную точность измерений.
