Валы бензокос (бензиновых триммеров) вращаются в подшипниках скольжения, впрессованных в штангу. Смазка, нанесенная на вал, проникает в места трения вала с подшипниками, тем самым снижая силу трения, замедляя износ деталей и увеличивая срок службы мотокосы. И как бонус: уменьшение вибрации и шума, небольшое увеличение мощности инструмента.

Устройство редуктора триммера

Редуктор триммера – это узел, который передает вращательное движение вала двигателя ножу либо леске. Он расположен на нижнем конце штанги мотокосы. Передаточный узел также предназначен для понижения оборотов двигателя триммера.

Механизм состоит в зависимости от модели мотокосы из нескольких шестерен, вращающихся с большой скоростью. В результате этого они нагреваются из-за сильного трения. Если смазки недостаточно, либо ее вообще нет, то процесс приводит к сильному перегреву и выходу из строя деталей, и, соответственно, необходимости проводить сложный ремонт. Чтобы этого не происходило, следует вовремя смазывать передаточный узел. Разобранный редуктор представлен на фотографии ниже.

Редукторы современных триммеров разных моделей от различных производителей отличаются друг от друга конструкцией и размером посадочного места. Оно бывает:

• круглым;
• в виде звездочки;
• квадратным.

Наиболее распространенные диаметры круглых посадочных мест – это 24, 25,5 и 26 мм.

Мотокосы оснащают редукторами с разными типами передач:

• коническими;
• червячными;
• спироидными;
• цилиндрическими;
• планетарными;
• волновыми;
• комбинированными.

Вал привода и редуктор – это сильно нагружаемые узлы триммера, которые в значительной степени подвержены износу. Между ними движение передается из-за сцепления зубьев шестерней, расположенных под разными углами друг к другу. Эффективно зубчатая передача работает только в том случае, если отсутствуют механические повреждения. При этом механизм не должен перегреваться, иначе может произойти его заклинивание.

Профилактика поломок

Чтобы избежать поломок и проведения последующего дорогостоящего ремонта, рекомендуется соблюдать ряд простых правил по эксплуатации триммера и обслуживанию редуктора.

1. Смазывать данный садовый инструмент нужно сразу после приобретения — перед началом эксплуатации. Обычно или Huter) наносит лишь малое количество смазочного материала, которого достаточно только для проведения обкатки.
2. По окончанию сезона или перед длительным хранением триммера следует разобрать редуктор, проверить состояние подшипников и шестерней, смазать узел.
3. Требуется добавлять смазку после того, как инструмент отработает от двадцати до сорока часов. При интенсивных нагрузках это время сокращается до двадцати часов.
4. Менять смазку на новую необходимо при ремонте конструкции или перед началом сезона.
5. Когда редуктор перегревается или издает сильный шум, нужно проверить наличие смазки. Если она присутствует в достаточном количестве, рекомендуется заменить ее полностью на другую.

Итак, провести ремонт и смазку редуктора мотокосы можно самостоятельно в домашних условиях. Добавление смазочного материала не составит труда, подробное описание этого процесса и рекомендации по выбору подходящего вещества можно найти в инструкции по эксплуатации инструмента или на видео, которых в Интернете представлено множество. Большинство поломок редукторов являются типовыми для триммеров разных марок, устранить их довольно легко, если знать правильный порядок действий. А чтобы избежать их появления, достаточно соблюдать простые правила эксплуатации и проводить своевременное обслуживание редуктора триммера.

Основные неисправности редуктора и способы их устранения

С редуктором электрического или бензинового триммера случаются различные поломки. Наиболее частые из них представлены в таблице далее. Там же можно найти причины их возникновения и методы устранения.

Неисправность редуктора	Возможные причины поломки	Способ устранения
передаточный узел сильно греется	использование неподходящей (некачественной) смазки либо ее отсутствие	нужно заменить либо добавить смазочный материал
	шестерни новые и не притерлись	следует для обкатки поработать непродолжительное время без сильных нагрузок с регулярными остановками, чтобы механизм успевал остывать
заедание вала во время вращения, появление люфта и стука	разрушение или значительный износ какого-либо из подшипников	заменяют вышедший из строя подшипник новым
передаточный механизм слетает со штанги мотокосы либо шатается	повреждение его корпуса	необходимо произвести замену детали
		в некоторых случаях при незначительных повреждениях хомутом, изготовленным из металла, выполняют стягивание места с разломом
не фиксируется на трубе	износ стыковочного места	можно сделать подмотку из изоляционной ленты в месте крепления либо же поменять штангу
выходной вал с ножом не вращается либо останавливается в случае возрастания нагрузки	износ зубьев на шестернях либо одной из них	требуется замена взаимодействующей пары износившихся деталей

Подшипники разрушаются из-за применения неподходящей смазки либо по причине ее отсутствия. Также их повреждение вызывают тяжелые условия эксплуатации мотокосы и попадание посторонних частиц материала (например, поломанных металлических зубьев механических передач) из-за того, что целостность пыльников нарушена.

Чтобы снять подшипник, нужно разобрать редуктор и воспользоваться специальным съемником. Если его нет, то можно попробовать это сделать молотком с наставкой. В этом случае работать следует аккуратно, чтобы не повредить посадочное место. Использовать метод предварительного нагрева для съемки подшипника при этом не рекомендуется. Связано это с тем, что металл может потерять требуемые эксплуатационные характеристики.

Если нож перестает вращаться под нагрузкой или вовсе стоит на месте, то это сопровождается нехарактерным звуком.

Большинство неполадок редуктора легко можно устранить своими руками. Заменяемые детали рекомендуется приобретать «родные», предназначенные для используемой модели мотокосы.

Штанга и привод рабочего органа

Штанга имеет две очень важные функции: первая — образует жёсткий каркас всей конструкции, вторая — внутри металлической полой штанги проходит вал, который соединяет рабочий орган с двигателем. По внешнему виду штанги можно определить класс инструмента, если штанга изогнута — это удобно для работы, но в этом случае приводом служит гибкий вал, который не может передать большой крутящий момент. Если штанга прямая, внутри проходит жесткий металлический стержень, намного надежнее и крутящий момент он может передавать больше. Поэтому профессиональный инструмент имеет всегда прямые штанги.

Смазка редуктора триммера

Смазывание шестерен необходимо производить регулярно в соответствии с рекомендациями, изложенными в эксплуатационной инструкции используемой модели. Делать это нужно также, если:

• были установлены новые шестерни;
• от редуктора исходят нетипичные звуки во время работы триммера;
• ножи тяжело вращаются.

Кроме редуктора регулярно смазывать необходимо также вал триммера. Это является нормой правильного ухода за устройством.

При постоянном использовании триммера его передаточный механизм испытывает нагрузку от налипшей на ножи травы, грязи или из-за изменения крутящего момента. Смазочный материал нужно выбирать качественный, чтобы продлить срок службы редуктора.

Используемые виды смазки

При выборе смазки необходимо учитывать такие факторы:

• степень адгезии состава с металлом узла;
• бренд продукции;
• расход смазочного материала передаточным механизмом.

Известные производители, например, Stihl, Husqvarna и прочие, кроме триммеров, выпускают и смазку к ним. Такая продукция не только уменьшает износ, но также защищает металл шестерен от коррозии. Поэтому для мотокос от этих брендов лучше использовать их же смазочную продукцию.

Если используемый для смазывания состав обладает хорошей адгезией, то он практически не выдавливается из редуктора через зазоры.

У разных моделей смазка расходуется по-разному. Это определяется в значительной степени интенсивностью использования мотокосы и нагревом передаточного механизма. Считается, что смазочного материала достаточно, если температура редуктора при работе не превышает 40°С.

По консистенции смазочные материалы для триммера могут быть:

• жидкими;
• полужидкими;
• твердыми;
• пластичными.

По составу востребованными являются следующие виды смазок:

• графитовые, значительно снижающие трение, вследствие чего вращение шестерней улучшается;
• литиевые, являющиеся еще и отличным антикоррозийным составом, насыщенные повышающими износостойкость металла добавками без вредных веществ;
• универсальные, содержащие минеральные масла высокой степени очистки и улучшающие эксплуатационные характеристики компоненты.

Примером подходящих смазок являются: Champion EP-0, Gear Grease OREGON, Олео-Мас, Азмол 158, Литол -24. Также следует обращать внимание на советы производителей по этому вопросу и использовать предлагаемые ими материалы. Купить их можно в специализированных торговых точках.

Смазка Champion EP-0 универсальная 120 гр

Алгоритм самостоятельного смазывания редуктора

Для проведения смазывания передаточного механизма его предварительная разборка не нужна. В устройство уже заложено специальное отверстие для этих целей (оно показано на фото ниже). Кроме шестерен при проведении смазки нужно уделить внимание таким элементам механизма:

• подшипниковому узлу;
• маховику и собачке катушки стартера.

Отверстие для введения смазки

Заливать масло либо вносить твердую смазку следует через тавотницу, закрытую винтом. При этом выполняют действия в следующей последовательности:

• очищают от грязи и налипшей травы корпус редуктора, особенно тщательно участок вокруг заглушки, чтобы мусор не попал внутрь механизма;
• с помощью соответствующего инструмента (часто он идет в комплекте с триммером) выкручивают пробку;
• в открытое технологическое отверстие выбранный смазочный материал вводят из тюбика, либо используя шприц, как показано на фотографии далее;
• вкручивают пробку на место.

Смазывание передаточного механизма

При внесении смазки нужно вращать нож, чтобы она равномерно распределялась по зубьям движущихся шестерней.

Если по какой-либо причине редуктор нужно разобрать, то старый смазочный материал необходимо полностью удалить со всей поверхности зубчатых передач и корпуса, вала, а только потом использовать новый. Разобранный механизм удобно смазывать твердыми составами.

Весь процесс смазки редуктора продемонстрирован в видеоролике:

Смазывать передаточный узел требуется минимум один раз в течение года, но рекомендуется это делать через каждые 20 часов интенсивного использования мотокосы. Если появятся первые признаки неисправностей с механизмом, то внести смазочный материал нужно как можно быстрее.

Запуск двигателя

ДВС бытовых косилок оснащаются ручными пускателями. Устройство пускателя простое: на барабан, который напрямую или через редуктор с соединен с коленвалом, наматывается прочный шнур, запуск производится резким вытягиванием шнура, при этом барабан раскручивается, приводя в движение коленчатый вал, что свою очередь приводит к запуску двигателя. Более сложные модели оборудуются системой легкого запуска Flash Starter. В этой системе предусмотрена специальная заводная пружина, которая через храповик скручивается несколькими вытягиваниями за шнур пускателя, накапливая кинетическую энергию. После чего специальной кнопкой отпуска освобождается от фиксатора, раскручивается пружина вместе с барабаном и коленчатым валом. «Лёгкий пуск» обеспечивает более быстрый запуск и меньшее энергозатрат у владельца. Также для быстрого запуска предусмотрена дополнительная подача топлива в карбюратор специальной кнопкой. Для подачи дополнительной порции бензина нужно нажать на кнопку один — два раза. Смазывается редуктор пускателя маслом, предназначенным для смазки редуктора.

Вертикуттер-аэратор MTD Optima 38 VO

•
•
•

Ищете положительные и негативные отзывы о Вертикуттер-аэратор MTD Optima 38 VO?

Из 11 источников мы собрали 5 отрицательных, негативных и положительных отзывов.

Мы покажем все достоинства и недостатки Вертикуттер-аэратор MTD Optima 38 VO выявленные при использовании пользователями. Мы ничего не скрываем и размещаем все положительные и отрицательные честные отзывы покупателей о Вертикуттер-аэратор MTD Optima 38 VO, а также предлагаем альтернативные товары аналоги. А стоит ли покупать — решение только за Вами!

MTD ЗАПЧАСТИ ДЛЯ СКАРИФИКАТОРА БЕНЗИНОВОГО MTD OPTIMA 38 VO (16AHHL1B600) (2014 ГОД)

Вся информация на сайте размещена в целях предоставления возможности покупателю ознакомиться с товаром перед его приобретением, и не является публичной офертой (статья 437 ГК РФ).

Информация о товарах на сайте может обновляться в течение нескольких часов.

О наличии и стоимости товара уточняйте у менеджера по телефону +7(499) 649-25-66 с 9:00 до 18:00.

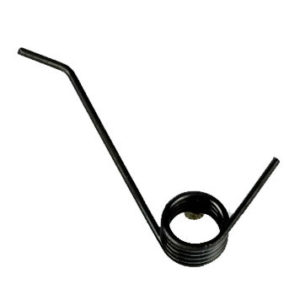

Пружина для вертикуттера MTD, мод. Optima 38VO
