Как это работает. Металлодетектор
На сегодняшний день, наверняка, не существует ни одного человека, который бы не прошел через арку металлодетектора. Эти устройства можно встретить повсеместно: в аэропортах, на вокзалах, в магазинах, на производстве или в офисах крупных компаний. Производители выпускают модели различных типов в зависимости от их предназначения. Например, новейший арочный металлодетектор МТД-КА концерна «Автоматика» способен выявить даже скрепку, не говоря уже про большие металлические предметы. Как же работает рамка металлодетектора – об этом в нашем сегодняшнем выпуске.
Первые «радиодетективы»
Считается, что современный арочный металлодетектор имеет далекого «предка» – прообраз такого устройства нашли в древнем Китае. В первом веке нашей эры при входе в Императорский дворец были установлены колонны из магнитного железняка, которые притягивали любые железные предметы. Благодаря таким мерам безопасности, охрана императора выявляла возможных злоумышленников.
Лишь в прошлом столетии с развитием электро-радиотехники металлодетекторы приобрели знакомый вид. Первый арочный металлоискатель под названием «Радиодетектив» был создан в Германии в 1926 году. Инженеры из Лейпцига Геффшен и Рихтер изобрели прибор, с помощью которого можно было находить металлические инструменты у рабочих при выходе с завода, чем избавили охранников от длительных обысков. В своей разработке немецкие изобретатели использовали опыт создателя телефона Александра Белла, а точнее поиски пули в теле раненого американского президента Гарфилда с использованием изобретенного им металлоискателя.
Массовое применение арочных металлодетекторов началось с 1970-х годов, в связи с увеличившимся количеством террористических актов. В наши дни рамки металлоискателей можно встретить везде: в метро, на входе в торговые центры, даже просто на улице – мобильные рамочные металлоискатели устанавливают при различных мероприятиях. Современные арочные металлодетекторы могут обнаружить не только металл, но обладают и множеством других полезных функций.
Принцип работы: вспоминаем школьную физику
Как можно легко догадаться, арочный металлодетектор внешне напоминает арку, через которую должен пройти человек. Что касается принципа работы – современные арочные металлодетекторы являются импульсно-индукционными. Объяснить принцип действия можно, вспомнив курс школьной физики. В вертикальных стенках рамки установлены катушки индуктивности. На них подается короткий электрический импульс, который вызывает генерацию магнитного поля в катушке. Этот факт обнаружил еще в 1820 году датский физик Эрстед. После отключения тока магнитное поле катушки меняет свою полярность и затухает, вызывая в катушке образование электрического тока. Это явление называется «отраженный импульс» и относится к закону электромагнитной индукции, открытым Фарадеем в 1831 году.
Если рядом с катушкой поместить металлический предмет, отраженный импульс задержится на несколько миллисекунд, так как первый магнитный импульс вызовет генерацию магнитного поля и в этом предмете. Специальная схема в металлодетекторе анализирует длину отраженного импульса и сравнивает фактическую с ожидаемой. Если отраженный сигнал длится дольше обычного, это означает, что присутствует поле металлического предмета. Схема посылает сигнал на интегратор, который преобразует его в напряжение постоянного тока. Напряжение, в свою очередь, подается на аудиосхему, и срабатывает звуковой сигнал, который оповещает о наличии металлического предмета.
Без «слепых» зон: преимущество многозонных моделей
Только одна катушка, встроенная в арку металлодетектора, не позволяет определить местоположение «металлической цели». Поэтому катушек устанавливают несколько в обе стойки, на разной высоте. Таким образом, можно условно разбить пространство внутри арки на квадраты и довольно точно определять, где находится металлический объект, который засек металлодетектор.
Рамки металлодетектора, имеющие несколько катушек, расположенных на разной высоте, называют многозонными. В отличие от однозонных, они позволяют определять местонахождение искомых предметов и их высоту над землей. Например, показать, что запрещенный предмет у человека в правом кармане.
Многозонные арочные металлодетекторы значительно повышают эффективность досмотра – число зон обнаружения достигает от 3 до 64. Часто практикуется конструкция катушек с перекрытием соседних зон. Это позволяет избежать возникновения «слепых» зон, через которые потенциально возможно пронести металлический предмет.
И скрепка не «пройдет»: что может обнаружить металлодетектор
Другой ключевой характеристикой металлодетекторов является их чувствительность. В описаниях приборов можно увидеть 100, 200, 300 уровней чувствительности. Эти цифры показывают, с какой точностью можно настроить детектор, насколько чувствительным может он стать. Например, металлодетектор можно настроить так, что он будет выявлять запрещенные к проносу предметы и при этом не реагировать на предметы личного пользования: часы, пряжки от ремней, монеты и пр. Эта функция детектора называется селективностью. Выбор программы зависит от условий применения металлодетектора. Очевидно, что досмотр при входе в торговый центр и в тюрьму не должен производиться с одинаковыми программами.
Фото: Концерн «Автоматика»
Чувствительность арочного металлодетектора МТД-КА от концерна «Автоматика» регулируется от 0 до 999 уровня. Максимальный уровень чувствительности позволяет обнаружить мелкие металлические предметы, вплоть до скрепки, а на минимальном уровне обнаружить большие металлические предметы, не обращая внимания на пряжки ремня или монетки в кармане.
Эффективность МТД-КА была неоднократно доказана при обеспечении безопасности на различных общественных мероприятиях, в том числе и очень масштабных. Например, во время проведения Чемпионата мира по футболу FIFA 2018 металлодетектор Ростеха позволил задержать ряд опасных преступников. Также МТД-КА стал незаменимым помощником на избирательных участках в Единый день голосования в прошлом году.
Металлодетекторы против коронавируса
Благодаря развитию микроэлектроники современные металлоискатели «умнеют» с каждым годом, и сегодня кроме своей основной миссии, обладают набором различных полезных возможностей. Например, наличием интеллектуальных счетчиков пассажиропотока. В арсенале МТД-КА – кое-что поинтересней. Этот металлодетектор может быть оборудован видеокамерой с системой распознавания лиц на основе одного из самых быстрых и точных алгоритмов в мире – от компании NtechLab. При обнаружении совпадения с лицом из базы, уведомление мгновенно поступает сотрудникам службы безопасности.
Фото: Концерн «Автоматика»
Пандемия коронавируса внесла свои коррективы, и металлодетекторы «Автоматики» получили новую функцию. Появилась возможность оснащать их тепловизорами, изготовленными другой дочерней структурой Ростеха – холдингом «Швабе». Теперь рамки металлодетектора обнаруживают не только металлические предметы, но также измеряют температуру тела с точностью ±0,3 градуса. Таким образом, сигнал тревоги прозвучит, если кто-то попытается пронести с собой запрещенные предметы или имеет повышенную температуру.
Несмотря на то, что арочные металлодетекторы в прямом смысле стоят на страже жизни и здоровья граждан, все еще существуют мифы об их вреде. Среди самых распространенных «страшилок» – использование рентгеновского излучения или частоты микроволновых печей. Однако, доказанный факт – уровень электромагнитного поля металлодетектора гораздо меньше и безопаснее, чем у сотового телефона. Металлодетектор является низкочастотным прибором и диапазон его рабочих частот не оказывает влияния на организм человека. По заявлению разработчиков МТД-КА, устройство безопасно даже для беременных и людей с кардиостимулятором. Меры предосторожности, которые нужно соблюдать при проходе рамки, касаются только одного – не иметь при себе запрещенных предметов, ну и высокой температуры.
Общие принципы работы металлоискателя
Для успешного поиска ценностей желательно хотя бы в общих чертах понимать как работает металлоискатель и как он устроен. Толкового материала на эту тему мне найти не удалось; попадается либо пересказ одноименной статьи из Википедии, либо слишком заумные тексты и видео, которые совершенно непонятны неспециалисту. Поэтому постараюсь максимально просто и доступно изложить принцип работы металлоискателя, основываясь на скудной имеющейся информации. Итак, приступим.
Виды металлоискателей
В принципе нам этот пункт не особо интересен, т.к. нас интересуют только грунтовые металлодетекторы, предназначенные для поиска монет, кладов и прочих ценностей. Но помимо грунтовых существуют еще военные металлоискатели — миноискатели, а также досмотровые — ручные (у сотрудников охраны в аэропортах и вокзалах) и арочные (через которые мы проходим в тех же аэропортах и вокзалах). Как правило, военные и досмотровые металлодетекторы проще по конструкции, т.к. предназначены для поиска любых металлических предметов и дискриминация для них не важна. Поэтому не будем на них останавливаться.
Арочный и ручной досмотровый металлодетекторы
К грунтовым условно также можно причислить т.н. подводные приборы, отличающиеся полностью герметичной конструкцией. В качестве примера можно привести любые приборы, допускающие полное погружение под воду: Minelab Excalibur 2, Garrett AT GOLD, Minelab CTX 3030, Garrett Sea Hunter Mark II и другие.
Minelab Excalibur 2, Garrett AT GOLD, Minelab CTX 3030, Garrett Sea Hunter Mark II
Также стоит упомянуть про глубинные металлоискатели, предназначенные для поиска крупных металлических предметов на глубине несколько метров. Обычно они весьма массивные и имеют две катушки: приемную и передающую. Часто эти приборы не реагируют на мелкие цели вроде монеты и не обладают дискриминацией. Однако они способны реагировать не только на металл, но и на некоторые неоднородности в земле: пустоты, фундаменты и подобные, что при поиске, скажем клада, весьма полезно.
Глубинный металлодетектор
И еще такой немаловажный момент: металлодетектор может быть аналоговым или цифровым. Цифровые более распространены. Различаются подходом к обработке сигнала. Если в цифровом приборе сигнал от катушки обрабатывается процессором и после этого выводится на экран и в виде звука, то в аналоговом сигнал сразу выводится на динамик без сложной обработки. Соответственно, время отклика у аналогового прибора меньше, однако функциональность заметно слабее. Вообще вопрос выбора цифрового или аналогового металлоискателя заслуживает отдельного внимания, но сейчас не об этом.
Аналоговый металлоискатель
Устройство металлоискателя
Тут все достаточно просто, если не углубляться в технические дебри. Взять к примеру простейший Garrett ACE 150, который состоит из: верхней штанги с подлокотником и рукоятью, пластиковой нижней штанги, электронного блока с экраном, органами управления, отделением для батареек и разъемами под катушку и наушники, и собственно катушки со шнуром. Конечно, конструкция других приборов может отличаться, но большинство металлодетекторов устроено похожим образом.
Конструкция Гарретт АСЕ150
Принцип действия металлоискателя
Работа металлодетектора основана на поиске металлических предметов в относительно нейтральной среде благодаря наличию у металла электропроводности. В качестве нейтральной среды в нашем случае является земля. Принцип работы достаточно прост: катушка излучает сигнал определенной частоты, этот сигнал отражается от металлического предмета, что фиксируется этой же катушкой. Далее отраженный сигнал обрабатывается электроникой и выводится на дисплей и динамик.
При этом разные металлы обладают разной электропроводностью. Это свойство позволяет прибору «понимать» какой именно металл находится под катушкой. Т.е. на этом основана дискриминация — важнейшая функция металлодетектора.
Частота работы металлоискателя
Достаточно важный показатель любого прибора. Ее значение напрямую влияет на глубину поиска и размер искомых целей. Обычно чем ниже частота, тем глубже цепляет металлоискатель, но относительно крупные предметы. И наоборот, чем выше частота, тем более мелкие цели способен обнаружить прибор, но на сравнительно небольшой глубине. При прочих равных условиях конечно. Приборы начального уровня обычно работают на одной частоте. Например тот же Garrett ACE 150 использует частоту 6,5 кГц. А вот другой популярный прибор полупрофессиональног уровня — Minelab X-Terra 705 — уже использует 3 частоты: 3 кГц, 7,5 кГц и 18,75 кГц.
Minelab x-terra705
Вывод
Принцип работы металлоискателя достаточно прост и понятен, если особо не вдаваться в технические тонкости. Я постарался изложить все максимально просто и доступно. Возможно где-то я допустил неточность или в чем-то ошибся. Если так, буду рад поправкам и дополнениям в комментариях.
Металлоискатель: принцип работы, виды, модификации, достоинства и недостатки
Несложно догадаться, что металлоискатель — МИ — или металлодетектор — МД — нужен для того, чтобы обнаружить металл. В грунте, под водой, в стене, на теле или даже в теле человека. Попробуем разобраться, как работает металлоискатель.
Немного истории. В 1881 году откровенный псих Шарль Гито выстрелил в спину Президента США Джеймса Гарфилда из револьвера «Бульдог». Гарфилд бы вполне пережил ранение, если бы пулю нашли и извлекли вовремя. Врачи пытались нащупать её пальцами, но безуспешно.
Небезызвестный изобретатель телефона Александр Белл приволок к постели Гарфилда свой металлоискатель. Однако, поиск пули не увенчался успехом — в суматохе никому и в голову не пришло заменить железную кровать на деревянную. Металлоискатель Белла давал постоянные сработки на большую массу чёрного металла, не замечая сравнительно маленькой револьверной пули. Гарфилда не спасли, а о металлоискателе Белла забыли.
С появлением противопехотных и противотанковых — то бишь сухопутных — мин, нужда в их обнаружении заставила военных напрячь инженеров, а те выдали на-гора приборы, которые могли бы обнаружить металлические корпуса смертоносных закладок. До этого единственным миноискателем был щуп — заточенный шомпол, привязанный к ручке от швабры. Сапёр полагался на своё чутьё и внимательность — нехарактерные неровности, следы снятия дёрна и прочие минно-взрывные хитрости.
Виды металлоискателей
По назначению
В зависимости от того, где ищем металл, МД делятся на:
- грунтовые;
- подводные;
- досмотровые.
Многие выделяют в отдельное назначение пинпоинтеры — металлоискатели для точного обнаружения мелких целей. Но досмотровый металлоискатель и многие подводные — и есть суть пинпоинтеры.
По способу обработки сигнала
МД делятся на аналоговые и цифровые. Вторые явно прогрессивнее, но до недавнего времени не отличались быстродействием — поисковый детектор уже прошёл над целью, а металлоискатель только что отреагировал. Современные цифровые металлоискатели такого себе не позволяют, выдают звуковой сигнал и высвечивают vDI (визуальный индикатор дискриминации) вовремя. Слава труду, и элементная база, и микропрограммное обеспечение в последнее время шагнули вперёд достаточно далеко.
Аналоговый металлоискатель по сравнению с цифровым имеет ряд недостатков. В частности, только последовательная дискриминация, бедная звуковая индикация, практически отсутствующая визуализация копаемых сигналов.
Базовый принцип работы металлоискателя
Все металлоискатели работают примерно одинаково. Они излучают и регистрируют. Излучают они электромагнитные волны. А регистрируют либо их возмущение, либо отражённый сигнал.
Досмотровые металлоискатели создают вихревые токи и регистрируют их возмущение. А возмущение строгих вихревых токов вызывают металлические предметы. Пинпоинтеры и маленькие подводные металлоискатели работают ровно так же.
Грунтовые металлоискатели могут быть построены по нескольким схемам или принципам.
Transmitter-receiver
Первый и наиболее часто встречающийся — TR или VLF. Основан такой принцип работы металлоискателя на испускании волны определённой частоты одной антенной и приёма отражённого сигнала другой. Частота у таких металлоискателей не очень велика, что и нашло отражение в названии. VLF расшифровывается как Very Low Frequency или Очень Низкая Частота.
Принцип действия VLF/TR металлоискателя похож на принцип работы эхолота. Испустили сигнал в одной точке пространства, приняли в другой. Именно поэтому металлоискателем нужно махать.
Приёмная и передающая антенны могут располагаться, например, одна внутри другой, образуя окружности с общим центром, то есть, концентрические. И катушка тоже называется концентрической. Другой распространённый тип катушки — DoubleD. Две эллипсовидные рамки располагаются со смещением по короткой стороне.
Совершенно необязательно, что VLF-металлоискатель — это катушка. Бывают и другие конструктивы. Например, как у White’s ТМ 808 — приёмная и передающая антенны разнесены в пространстве, поэтому им можно не махать.
Такие металлоискатели умеют различать металлы под катушкой. В зависимости от целей под катушкой меняется характер «ответки». Анализируя разные характеристики ответного сигнала, металлодетекторы различают цели основании либо проводимости металлов, либо индуктивных свойств.
Поэтому, если вам встретится термин IB — это оно и есть баланс индукции — пусть он вас не смущает. Это не способ обнаружения, а способ различения. Кстати, есть приборы, которые анализируют и проводимость и индуктивность. Это, например, знаменитый «трактор» — Minelab E-Trac .
Анализ проводимости же какой-то отдельной устоявшейся аббревиатуры не имеет.
VLF-металлоискатели видят монету — например, советский пятак — на глубине в сантиметров 20-30 в грунте. Выдающиеся модели могут обнаруживать монеты глубже. Например, польский Rutus Alter 71 гарантировано выцепляет пятак и с глубины 35 см. А бывает, что и поглубже находит.
Pulse Induction
Принцип действия металлоискателя PI или Pulse Induction — испускание одиночного импульса и анализ ответки от него. Но происходит этот анализ с частотой от сотен до десятков тысяч раз в секунду. Кстати, по-русски такая технология называется импульсной.
Антенна у импульсных МД одна — она же и приёмная, и передающая. Махать таким металлоискателем не обязательно. Но при работе с катушкой проводки дают возможность искать в более широкой полосе. А вот рамки просто носят.
Импульсники плохо различают металлы. Почти никак. Зато пробивают значительно более мощный слой грунта по сравнению с VLF.
PI — одна из схем, по которой строятся глубинные металлоискатели . Можно копать и монеты, но вот отличить монету от пивной пробки импульсник сможет навряд ли. Поэтому с импульсниками копают шурфы на полях сражений, ищут пушечные ядра, каски и прочие достаточно крупные военные реликвии на глубинах от полуметра.
Radio Frequency
Ещё один металлоискатель, которым не нужно махать — это прибор, построенный на принципе RF. Устройство металлоискателя с одной стороны банально, с другой оригинально — у него всегда две антенны. Но передающая ориентирована параллельно грунту. А принимающая обязательно отстоит от передающей минимум на метр и расположена перпендикулярно грунту.
Достаточно просто взглянуть на Fisher Gemini 3, чтобы понять, насколько он не похож на тот же Garrett Ace 250 . Особенно разница видна при, например, трассировании трубопроводов, которое делают вдвоём, когда приёмную и передающую антенну переносят отдельно друг от друга.
Металлоискатель RF не видит мелкий металломусор. Он не различает металлы — и железо, и золото звенит одинаково. Зато может найти водопроводную трубу на глубине в 3 метра. Или самолёт в болоте. Или металлическую печку-буржуйку в давно засыпанном блиндаже. Или колодец. Или туннель — в общем, монетки с ним не копают, у него другие задачи.
Частотный диапазон металлоискателя
У металлоискателей есть поисковая частота — на ней работает поисковый детектор. Этот вопрос редакция уже разбирала в отдельной статье . Рабочие частоты VLF-приборов начинаются буквально с 1 кГц. И заканчиваются, например, на 100 кГц.
А вот о частоте звука, который издаёт металлоискатель, были лишь отдельные упоминания. Напомним, что человеческое ухо воспринимает частоты от 20 Гц до 20 кГц плюс-минус.
Аналоговый прибор плавно меняет частоту звука в зависимости от характера цели — обычно так настраивают схему инженеры-конструкторы. У цифровых звуки прошиты по сегментам шкалы дискриминации, либо есть полифония — это когда каждый VDI звучит своим тоном.
Продвинутые цифровые приборы позволяют настраивать аудиоотклик по сегментам шкалы дискриминации. Кладоискатель может слушать только приятные звуки, избегая «бесячих». Некоторые цифровые МД позволяют отдельно настраивать отклик на железо не только по частоте, но и по громкости. Этот звук металлоискателя называется Iron Audio.
Базовая комплектация металлоискателя
Обычно базовая комплектация, что автомобиля, что металлоискателя, включает в себя только то, без чего эксплуатация невозможна. Для обычного привычного грунтового металлоискателя TR это:
- блок управления;
- штанга;
- катушка с кабелем и крепежом.
Это набор, с помощью которого уже можно ходить. Подлокотники также часто включаются в базовую комплектацию, если являются конструктивной частью штанги. Могут быть МД и без подлокотников — например, Bounty Hunter Junior . Элементы питания или аккумуляторы, если они типового размера, в базовую комплектацию часто не включаются.
Базовая комплектация зависит также и от уровня и статуса модели. Например, металлоискатели Rutus это наглядно демонстрируют. У младшей модели Ultima почти нет допов, у средней — Argo — их значительно больше. А уж у старшей — Alter 71 — отсыпано щедрой рукой. Тут и чехлы, и тренчики, и сумка типа «грыжа» — в общем, укомплектовали кладоискателя.
Комплектации типа «Pro» всё-таки обычно содержат какое-то дополнительное оборудование — наушники, катушки, пинпоинтер.
Модификации металлоискателя
Прогресс не стоит на месте. И металлоискатели тоже развиваются, у них появляются новые функции.
У многих цифровых приборов есть возможность прошивки — то есть обновления микропрограммного обеспечения. Блок управления загружает в себя новую программу и улучшает свой функционал, добавляет новые программы поиска и режимы, даёт ещё большие возможности управления железом металлоискателя.
Часто модификациям подвергаются кустарные и самодельные металлоискатели. Особенно те, схемы которых выложены в интернет, программы тоже. Любой знающий радиолюбитель может взять их за основу и модифицировать в соответствии со своими внутренними убеждениями.
Отдельно стоит выделить тюнинг серийных моделей. Обычно он заканчивается на новых катушках, в том числе альтернативных производителей — Nel, MarsMD, Detech. Но есть и любители поковырять схему. Например, приколхозить регулятор к тем же аськам, которые верещат, как потерпевшие, на постоянной громкости.
Достоинства и недостатки металлоискателей
Нет универсальных металлоискателей. Которые одинаково хорошо ищут затонувшие в болотах самолёты и мелкие самородки золота. То, что является достоинством для одних — например, обнаружение металлической мелочи для монетника — благо, то не нужно другим. Например, глубиннику мелочь обнаруживать незачем. Он и не «видит» предметов меньше, например, консервной банки.
Вообще говоря, любой параметр металлоискателя — палка о двух концах и важно найти правильный баланс. Например, чрезмерная чувствительность оборачивается ложными срабатываниями. Повышенная глубина поиска — расходом батарей. Причём ослабление волны идёт по кубу расстояния, значит, рассуждая условно, чтобы увеличить глубину вдвое, нужно повысить мощность излучателя в 8 раз.
Но есть и недостатки, единственная компенсация которых — это цена. К таким, например, относится отсутствие отстройки от грунта. Единожды настроенный на какой-то средний грунт металлоискатель будет давать ложные сработки на высокоминерализованных почвах. И пропускать цели в низкоминерализованных.
Как настроить металлоискатель
Настройки металлоискателя зависят от целей поиска. Обычно у металлодетектора настраиваются следующие параметры:
- дискриминация;
- чувствительность;
- баланс грунта;
- пороговый звук или threshold;
- частота — не у всех металлоискателей;
- аудиоотклик.
Программы поиска у цифровых металлоискателей позволяют сократить время на настройки. Ибо программа — это установка ровно тех же параметров, что и вручную, нажатием одной кнопки. Настройки в программе выполнены опытными инженерами. Дополнительную тонкую настройку копарь выполняет
самостоятельно.
Отдельно остановимся на частоте. Для выбора частоты иногда нужно и поменять катушку. Например, так работают «тёрки» — знаменитая Minelab X-terra 705 и её младшие сёстры.
Другие металлоискатели, например, уже знакомый нам Rutus Alter 71 позволяет менять частоту в диапазоне от 4,4 до 18,4 кГц с шагом 0,2 кГц безо всякой замены катушки.
Что находят любители металлопоиска
Обычно кладоискатели что ищут, то и находят. Как говорят сами копари, «ищем по войне» или «копаем монеты». Но, разумеется, металлоискатель не читает мысли хозяина, а реагирует на любой металл под катушкой, кроме исключённого пользователем.
Итак, есть определённая прослойка пользователей, которая живёт за счёт сдачи лома. Металлоискатель для них — инструмент заработка. С советских времён в полях, на месте деревень, машинно-тракторных станций, других объектов народного хозяйства остались просто залежи чёрного металла.
Канал Metal Digger наглядно показывает, как накопать полтонны металлолома. Смотрим.
Многие любители приборного поиска целенаправленно охотятся за монетами и антиквариатом. Сначала раскапывают архивы, определяют места бывших поселений, ярмарок и рынков, а потом раскапывают грунт на их месте. Возникает резонный вопрос: законно ли пользоваться металлоискателем а потом присваивать поднятые из земли реликвии. Ответ — в нашей статье Закон О Металлоискателях 2020 в России .
Вот, например, видео канала В поисках раритетов и кладов. Целая пригоршня монетосов — «уставшие» советы и вполне бодрая империя — и копейки Николая и денежки Александра и много ещё чего интересного.
Нелишним будет прочесть эту статью и любителям «копа по войне». Им же порекомендуем свежее видео камрада Гельмут Вайссвальд.
Если вас не смущает некоторая напыщенность речи и морализаторство ведущего — канал очень информативный, на нём просто тонны видео военных раскопок.
По каждому направлению приборного поиска в интернете есть масса полезной и бесполезной информации, видео, гайдов — копай не хочу. Главное помнить о правовых аспектах.
Простой металлоискатель своими руками
Людям, которые только задумываются о кладоискательстве, но не хотят вкладываться в дорогостоящее оборудование, посоветуем начать с простого самодельного металлоискателя. Мы публиковали ряд статей со ссылками и на схемы, и на магазины, где можно купить набор из платы и деталей. В частности, так можно собрать довольно простые Кощей и Пират , приборы посложнее Clone PI-W , Фортуна , и, пожалуй, самую удачную самоделку Квазар ARM .
Блок управления самодельного металлоискателя состоит из генератора излучения и приёмника излучения. И может быть построен с использованием самых простых и доступных элементов из магазина «Радио».
Катушки и штанги можно также изготовить самостоятельно или купить готовые. О штангах читаем материал Штанги Для Металлоискателей: Обзор + Как Сделать Своими Руками .
Какой бы металлоискатель не выбрал любитель поиска, редакция желает ему кладоискательского фарта. Берегите себя!
Реагируют не только на металл. Как работают металлодетекторы
Что будет, если человек с кардиостимулятором пройдет через металлодетектор, и правда ли, что при проверке в аэропорту нас облучают? О том, как работают рамки, читайте в материале портала Москва 24.

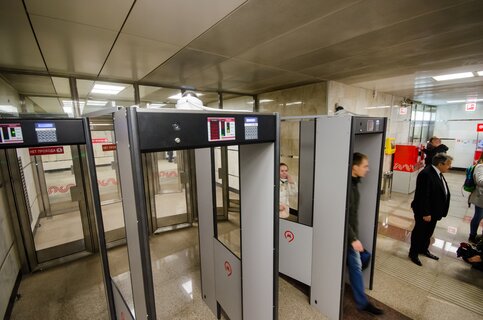

Фото: портал Москва 24/Александр Авилов
Первый металлоискатель был изобретен в США в XX веке. Изначально прибор разрабатывался для предотвращения воровства металлических деталей с заводов.
Шотландский физик, изобретатель одного из первых телефонов Александр Грэхэм Белл использовал металлоискатель, чтобы обнаружить пули в груди американского президента Джеймса Гарфилда в 1881 году. Однако эта попытка оказалась провальной, поскольку тело президента находилось на металлической кровати, и это вводило металлоискатель в заблуждение.
Использовать детекторы в сфере безопасности стали благодаря компании Garrett Metal Detectors, которая в преддверии Олимпийских игр 1984 года впервые представила досмотровые рамочные и ручные металлодетекторы.
Как работают металлодетекторы

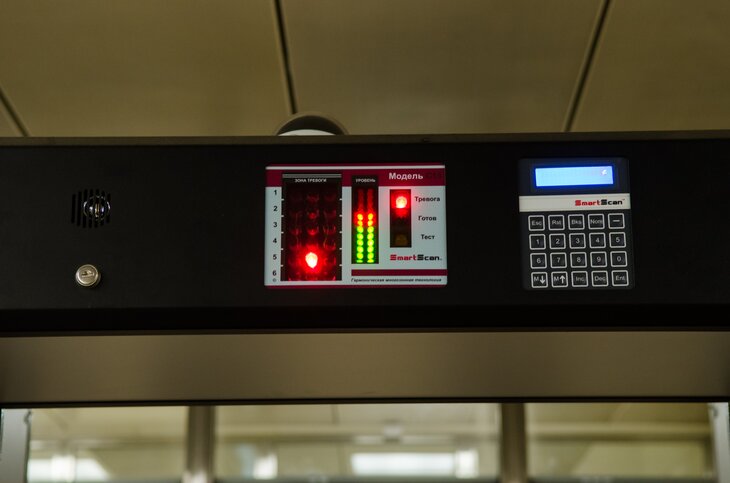

Фото: портал Москва 24/Александр Авилов
Металлодетекторы созданы для определения и классификации присутствующего металла в карманах человека или в багаже. Среди детекторов выделяют: грунтовые, военные, подводные, глубинные, досмотровые (арочные или рамочные) и магнитометр.
По словам преподавателя кафедры общей физики МФТИ Станислава Виноградова , металлодетектор чувствует изменения переменного электромагнитного поля, которые вносит металл внутри рамки.
«В зависимости от конструкции он (металлодетектор. – портал Москва 24) “откликается” либо на изменение частоты, на которую настроен, либо на появление отраженного от металла электромагнитного сигнала, либо на изменение амплитуды колебаний тока в рамке», – пояснил эксперт.
В целом устройство очень чувствительное: оно может реагировать не только на металл, но даже просто на человеческое тело, которое является проводником тока, добавил Виноградов.
Как отметил физик, чувствительность настраивается на определенное количество металла. Некоторые металлодетекторы могут реагировать и на тип металла, но это разработки последних лет, которые повсеместно еще не используют.
Вредны ли детекторы в аэропортах

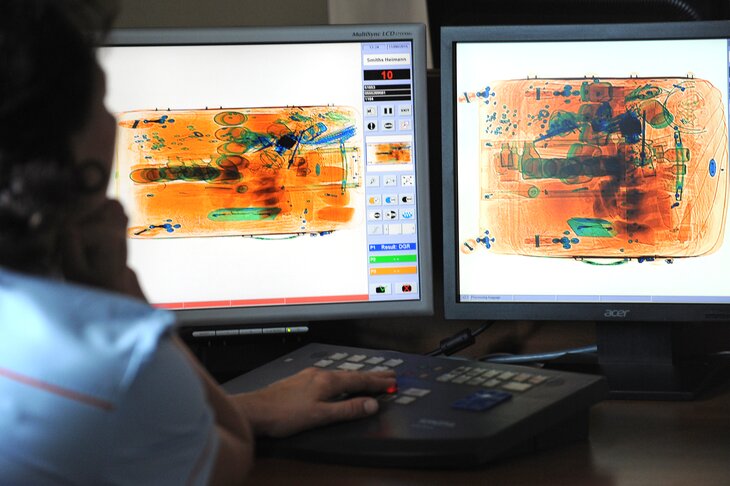

Фото: портал Москва 24/Лидия Широнина
Наверняка многие замечали, что перед рамками, например, в метро есть объявление о том, что люди с кардиостимуляторами могут не проходить через детекторы. Преподаватель физики МФТИ объяснил в беседе с порталом Москва 24, что в кардиостимуляторах есть металлические детали, поэтому на них металлоискатель реагирует так же, как на часы и мелочь в кармане. Однако при прохождении рамки могут сбиться настройки на медицинском аппарате.
При воздействии магнитного поля на аппарат человек ощущает покалывание в пальцах при прикосновении к магнитам.
Что же касается облучения в аэропортах, то Станислав Виноградов уверен, что никакого вреда для человека при этом не происходит.
«Облучающие детекторы в основном используются для проверки багажа. Но их работа в отличие от металлоискателей построена уже на другом принципе: происходит просвечивание рентгеном, подобно тому, что проводят обычно в рентгеновском кабинете. Такие устройства “видят” колебания плотности под одеждой: если предмет плотный, то он плохо пропускает рентгеновские лучи и будет виден темным на экране», – пояснил эксперт.
