Для чего нужны угольные щетки в электроинструменте

Графитовые щетки ресурс расходного материала или учимся продлить жизнь электроинструмента

Сетевые инструменты для дома состоят из десятков сменных элементов. Каждый из них отвечает за исправную работу конкретного механизма. К примеру, щетки графитовые широко используются в электродвигателях, в сферах автомобильной промышленности, авиации, железнодорожного транспорта и морских судов. Они призваны создавать контакт так, где электрическая энергия трансформируется в механическую. Если щетки не изношены, двигатель прослужит долго.

Что это такое

В Украине графитовые щетки для электродвигателей купить можно до 50 грн. При этом важно учитывать показатели удельного электрического сопротивления, коэффициент трения, линейную скорость и плотность тока. Если говорить исключительно о сферах применения, одни элементы больше подходят для текстильного оборудования. Другим нет сносу в тяговых двигателях паровозов. А поскольку представленные запчасти проводят электроны, от них зависит жизнеспособность любого электроинструмента.

Первыми в этом списке значатся дрели, шуруповерты, перфораторы и, как вариант, электрические лобзики. Если строительство – не просто способ заработка, но и хобби, лучше сразу заказать набор щеток из нескольких десятков элементов. В этом случае работать получится много, а потребность в частом ремонте инвентаря будет минимальной. В идеале наборы графитовых щеток должны соответствовать государственным стандартам качества. Так, предпочтение отдается товарам с лучшими показателями теплопроводности, устойчивости к механическим и химическим воздействиям.

Для каких инструментов важны графитовые щетки

Не менее важным критерием выбора остается размер сменных элементов. Он тоже должен соответствовать конкретной модели оборудования. К примеру, для инструментов макита продают щетки первого класса с достаточно высоким сопротивлением к влаге и щелочам. В специализированных магазинах они стоят от 110 грн. Их средняя цена в интернете – 70 грн. Для ушм интерскол, предназначенной для резки металла, подойдут щетки с шириной контакта до 10 мм. Вывод провода здесь содержит пружину, а контакт может быть с защелкой. Оптимальной длиной провода считается показатель от 17 до 23 мм.

В самом сердце инструмента графитово медные щетки разных размеров минимизируют износ коллекторов. В результате хозяева могут годами использовать:

, необходимые для фасадных работ. В выборе такого инвентаря важно учитывать не только технические характеристики оборудования, но и качество комплектации. Имеются в виду трамбовочные пластины, кувалды и зубила. Последние существенно упрощают обработку каменных и бетонных поверхностей
1. Дрели, с помощью которых удается делать отверстия в стройматериалах. А если сразу купить графитовые щетки для электроинструмента сертифицированного качества, хозяева смогут в любой момент смешать клей, разрезать деревянную доску и даже перекачать жидкость из бочки
2. Шуруповерты для завинчивания крепежей разного диаметра. Без этих инструментов сложно представить монтаж плинтусов или, скажем, сборку корпусной мебели. Если все делать по правилам, достигается желаемая эстетика помещения, а вместе с ней и комфорт жильцов
3. Сетевые лобзики с маятниковым ходом полотна и регулятором скоростей. Такие инструменты отличаются хорошей производительностью, чего, увы, не скажешь об аккумуляторных устройствах. Криволинейные распилы приходится делать ежедневно ? В таком случае купить угольно графитовые щетки для электродвигателей важнее всего. По словам специалистов, это хорошая возможность добиться максимальной точности работ, а главное, увеличить жизнеспособность инвентаря минимум в 1,5 раза

Для пылесосов хорошо подходят сменные элементы с размерами 5х8 мм. В сети подобные товары нередко подбирают для электрических кофемолок, пылесосов, стиральных машин, миксеров и блендеров.

Зачем нужны щетки угольные на электроинструменте

Представленные элементы позволяют передавать электрический ток на роторе. Благодаря такой функции электроинструменты могут совершать движения в разные стороны, а иногда под определенным углом. Чтобы так продолжалось не год и не два, следует выбрать щетки из высокопрочного сырья. Такие элементы без проблем проводят электричество и долго сохраняют изначальные формы, даже под действием трения. При появлении дуги напряжения материал не должен «налипать» на металл. На практике подобные явления происходят довольно часто.

Поэтому в выборе сменных элементов лучше положиться на рекомендации опытных пользователей. Для этого можно просмотреть тематический ролик в сети, где реально найти ответы на самые важные вопросы:

• Где лучше купить меднографитовые щетки для болгарки makita или, к примеру, профессионального устройства bosh
• Как правильно заменить элементы
• Что делать, если все запчасти в норме, а инструмент все равно не работает
• Сколько стоит замена графитовых щеток в сервисных центрах
• Чем лучше графитовое покрытие щеток и каковы основные модификации этих элементов

Выбираем расходный материал по правилам

Все щетки делятся на мягкие и жесткие. Пожалуй, это наиболее важный критерий выбора, поскольку у коллекторной меди тоже разные показатели твердости. При несоответствии этих показателей оборудование быстро лишается функциональности. Но самым неприятным фактом является быстрый износ деталей. В этом случае точность отделочных работ невозможна в принципе. То же самое можно говорить о безопасности наиболее сложных процессов на высоте.

Перед заказом следует поинтересоваться показателями активного сопротивления элементов. Без этого невозможен плавный старт, а главное, регулировка оборотов. Такие характеристики инвентаря позволяют добиться аккуратной обработки материалов с разными показателями плотности и твердости. При этом последние не лишаются целостности, что особенно важно для внешней отделки фасада.

А поскольку все элементы конструкции – единое целое одного сложного механизма, важен расчетный прижим детали. Например, при интенсивном «надавливании» может перегреться щеточный узел. Если прижим слишком слабый, техника постоянно будет искрить, а пружины и вовсе покинут посадочные места. Это способствует преждевременным поломкам, многие из которых можно исправить только в сервисном центре.

В профессиональном оборудовании щетки выключаются автоматически

Генераторные меднографитовые щетки – не самый безопасный вариант для двигателей электроинструмента. Движение заряженных частиц в генераторах гораздо интенсивнее, да и щеточный узел не рассчитан на низкие значения. Использование таких элементов чревато поломками обмоток. Полный выход из строя происходит из-за чрезмерно высоких температур и тока. В выборе запчастей важно помнить: в профессиональных инструментах с наиболее высокими показателями мощности используются самовыключающиеся элементы. Если установить другие, техника даст сбой.

Бывает, графитовые медные щетки заказывают для устройств с дополнительными контактами. В этом случае потребуются только фирменные элементы, которые действительно соответствуют техническим параметрам инвентаря. Таким запчастям свойственен длительный период использования и более высокая устойчивость к температурным воздействиям. Вот почему до 45% украинцев обращаются за расходными материалами для электроинструментов bosh только к официальным дилерам.

Виды и типы

Эл щетки бывают разных видов. Так, для легкой степени коммутации с двигателями используются графитовые элементы со связующими веществами и сажей в составе. Наиболее востребованными марками здесь признаны ЭГ61А и Г20. Внешне электрографитовые элементы напоминают предыдущие модели. Единственное отличие – в этапах производства. Так, на финише их помещают в специальные печи, где температура превышает 2600 градусов. Таким образом, материалы пресыщаются углеродом, а в последующем в силах гарантировать длительную жизнь инвентаря.

Такие элементы незаменимы в местах со средним уровнем сложности коммутации с генератором оборудования. Их максимальная устойчивость к трению существенно продлевает срок годности коллекторов. А еще их устанавливают, если важно снизить силу тока с контактных колец. К основным модификациям тут принадлежат ЭГ841, ЭГ14 и ЭГ2А.

Угольнографитовые запчасти часто заказывают для сетевых перфораторов makita. Основным сырьем здесь является графит марки Г22 с максимальной устойчивостью к едким реагентам. В низковольтных генераторах используют в основном металлографические экземпляры (смотрите таблицу). Там приходится наблюдать сложные условия коммутации, поэтому выбор запчастей должен быть соответствующим. Большинство щеток в разном количестве содержат медь, олово и графит. Для повышения их прочности в состав вводят специальные металлы, повышающие устойчивость сырья к изнашиванию.

Даже в условиях постоянно высокого давления такие щетки никогда:

1. Не впитывают жидкости и газы
2. Не лишаются изначальных физико-механических свойств
3. Не выходят из строя раньше времени
4. Не ставят под угрозу производительность болгарок, шуруповертов, сетевых лобзиков и дрелей

Лучшими металлографическими элементами считаются товары марок МГС, МГС и МГ. Они хорошо проводят электрический ток, снижают вероятность искрения, а главное, проявляют повышенную устойчивость к интенсивным воздействиям извне.

Из чего состоят

Основным элементом является графит, который почти на 15% состоит из золы. К другим составляющим следует отнести битумы, газы, диоксид кремния, оксиды фосфора и железа. Удельный вес сырья зависит от показателей его дисперсности и концентрации тонких пород. В естественных условиях графит не плавится. Даже если его накаливать в обширной струе воздуха, процесс горения будет тяжелее, чем у алмазов. В пламени вольтовой дуги графит постепенно улетучивается, но не растекается.

Даже в кислотах материал долго сохраняет физические свойства, а при контакте с неорганическими соединениями образует вспышки. В составе оригинальных запчастей может быть и свинцовый сурик. Так называется тяжелый металлический порошок, который получают посредством термической обработки глета-полуфабриката. Он вдвое повышает устойчивость материалов к эксплуатационным нагрузкам и окислению. В итоге такие конструкции не ржавеют даже в морской воде.

Как определить степень износа детали

В стиральных машинах графитовые щетки меняют через каждые 3-5 лет. Если белье отжимать только на низких оборотах или вообще этого не делать, ремонт понадобится через 8-10 лет. Степень износа детали может определить только специалист. С этой целью лучше обратиться в сервисный центр, где есть возможность прикупить оригинальные запчасти. Если машинка постоянно издает режущие слух звуки или, того хуже, источает резкие запахи, посоветуйтесь, где купить графитовые щетки соответствующего образца.

К основным причинам неисправностей элементов эксперты причисляют:

• Неравномерное распределение тока
• Повреждения обмоток ротора
• Минимальные показатели давления
• Частые перегрузки механизма
• Недостаточно плотное соединение между обмоткой и пластинами

Повреждениям угольных щеток способствуют преломления кабелей и трещины, вызванные колебаниями. Только своевременная замена сменных элементов поможет хозяевам уберечь инструмент от серьезных поломок. Так достигается не только максимальный период использования инвентаря, но и существенная экономия бюджета.

Инструкция по замене

В домашних условиях данная операция осуществляется по схеме: сначала нужно очистить коллектор от пыли. С этой целью опытные пользователи рекомендуют бензин. Как только от грязи не останется и следа, нужно постараться притереть новый элемент к коллектору. С неровностями поможет справиться наждачка.

Даже если степень износа разная, менять нужно все элементы. Их средний срок годности определяется часами работы оборудования. Так, если инструментом пользуются раз в месяц, 90 часов – минимальный показатель, который вполне реально увеличить до 125 часов. При частом применении инвентаря в разных погодных условиях, 85 часов – потолок.

Где купить графитовые щетки

В зависимости от марки сырья графитовые щетки можно купить от 15 до 100 грн за пару. Цены зависят от плотности тока, показателей линейной скорости и коэффициента трения. В Цилиндре покупателей ожидают сертифицированные запчасти, необходимые для длительной работы электротехники. Они хорошо проводят ток и не портятся под действием резких температурных перепадов. Элементы с размерами от 5х12 мм – оптимальный вариант для бытовых инструментов с мощностью до 400 Вт.

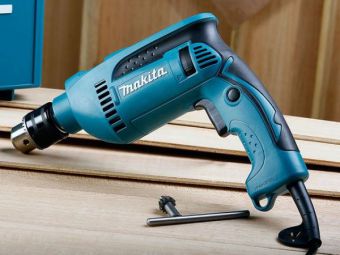

Такие дрели весят не более 1,5 кг. С их помощью можно делать отверстия разных форм в деревянных, пластиковых и даже металлических поверхностях. При наличии ударного режима и нескольких рабочих скоростей мы готовы предложить расходный материал с шириной 11 мм и длиной 17 мм. Быстрая доставка возможна в любой регион страны. При заказе товаров на сумму свыше 1000 грн услуга не оплачивается.

Что такое щетки для электроинструмента и для чего они нужны

Данный элемент необходим для того, чтобы передавать на ротор электрический ток для создания вращения. Поэтому необходимо, чтобы материал, из которого они изготовлены, хорошо проводил электричество и при этом был бы достаточно твердым, дабы под воздействием трения не сильно изнашивался. Поэтому используются угольные щетки для электроинструмента, которые отвечают обоим требованиям. Еще одним положительным качеством этого материала является то, что при возникновении дуги напряжения между контактами он не приваривается к металлу. Это особенно важно, поскольку такая электрическая дуга при работе двигателя возникает довольно часто.

Износ

Следует отметить, что самые обыкновенные щетки для электроинструмента, которые установлены заводом-изготовителем, имеют относительно небольшой срок эксплуатации. Особенно это проявляется при интенсивной работе и больших нагрузках. Также при возникновении поломок в большинстве случаев они связаны именно со щетками, что значительно упрощает ремонт.

В большинстве профессиональных устройств предусмотрен специальный клапан, который открывает доступ к двигателю для произведения замены. Однако следует помнить о том, что щетки для электроинструмента подходят только к тем моделям, для которых они разрабатывались. Это не связано со свойствами материала, а обуславливается конструкцией. Поэтому некоторые мастера в качестве экстренных мер достают щетки из работающего устройства и устанавливают их в нерабочее, подгоняя размеры при помощи напильника. Однако этот метод может использоваться только в экстремальных случаях, чтобы помочь быстро завершить начатую работу. Для постоянного применения он не подходит.

Виды

В настоящее время щетки для электроинструмента имеют несколько видов и типов. Такое разнообразие достигается путем добавления различных компонентов в графит при изготовлении, чтобы придать продукции определенные качества.

Вывод

При активном использовании различного инструмента, в котором установлен электрический двигатель, необходимо позаботиться о наличии различных расходных материалов. Поэтому среди большого выбора сверл, отрезных кругов и пил обязательно должны быть щетки для электроинструмента. Они могут выручить мастера в самый ответственный момент его работы и помогут продлить срок эксплуатации оборудования. Также не стоит давать слишком большие нагрузки на инструмент, поскольку это приводит к сокращению срока службы не только щеток, но и двигателя в целом.

Что такое щетки для электроинструмента и для чего они нужны

Графитовые щетки, которые устанавливаются в электроинструментах, предназначены для передачи электрического тока на ротор. Это необходимо для создания вращения. Поэтому при выборе таких щеток следует особое внимание обращать на материал их изготовления. Он обязательно должен хорошо проводить электричество и быть достаточно твердым, чтобы не изнашиваться слишком быстро.
Угольные щетки для электроинструментов отвечают вышеозначенным требованиям. Кстати, положительным качеством этого материала можно считать то, что при возникновении дуги напряжения между контактами он не приваривается к металлу. Это очень важно, так как в процессе работы двигателя часто возникает электрическая дуга.

Замена щеток

Обычно щетки для электроинструментов, изначально установленные заводом-производителем, имеют небольшой эксплуатационный срок. Поэтому в любой момент может потребоваться их замена. Во многих профессиональных электроинструментах есть специальный клапан, открывающий доступ к двигателю. Так что поменять щетки не составит труда. Но необходимо учитывать, что они подойдут только к тем моделям, для которых были разработаны. Вот почему некоторые мастера прибегают к экстренным мерам. Они извлекают щетки из работающего устройства и ставят в нерабочее. При этом напильником тщательно подгоняются размеры. Но этот способ замены щеток совершенно не подходит для частого применения.

Разновидности щеток для электроинструментов

В настоящее время существует несколько видов щеток для электроинструментов. Подобное разнообразие достигается в основном за счет добавления дополнительных компонентов в графит. Это делается для придания продукции определенных качеств. Зачастую производители стараются увеличить эксплуатационные сроки материалов. Но существуют и специальные щетки, которые изготовлены из компонентов, значительно уменьшающих искрообразование в процессе работы.

Можно сделать вывод о том, что при активном использовании электроинструмента нужно заранее позаботиться о наличии расходных материалов, в том числе и специальных щеток. Они могут реально продлить срок работы инструмента и выручить мастера в самый ответственный рабочий момент. Но не рекомендуется давать на инструмент чересчур большие нагрузки, так как это может привести к выходу щеток из строя.

Графитовые щётки для электроинструмента. тонкости выбора

В процессе использования болгарки невозможно избежать попадания мелкого мусора внутрь механизма. Это приводит к тому, что в районе медных пластин происходит замыкание и перегрев. Повышение температуры приводит к тому, что щетки начинают плавиться и гореть. И как только размеры становятся близки к минимальным, указанным производителем, мастер может наблюдать следующие тревожные признаки:

• щетки по металлу на болгарку начинают искриться;
• при работе у инструмента наблюдаются рывки или дерганье;
• при сильном износе щеток может появиться запах гари.

Некоторые изготовители болгарок используют специальные виды защитных щеток. Они оснащены специальным прибором, который контролирует их длину. Как только параметры деталей не отвечают требованиям, он блокирует работу механизма вплоть до устранения неисправности. Эта мера помогает защитить весь инструмент от выхода из строя.

Инструкция по изготовлению электрощеток к перфоратору Макита

Как известно главным исходником в перфораторе являются щетки. Важно следить за их состоянием и чистотой коллектора. В перфораторах Makita 2450 и 2470,используются угольные щетки CB-419 арт.191962-4. Заводские угольные щетки рекомендуется заменять после 80 часов работы. Замене подлежат обе щетки, вне зависимости от степени износа.

Признаки износа щеток

Не стоит путать обычное небольшое искрение которое присутствует при работе с частичным проскакиванием искр по кругу, это допустимо при нагрузках и у нового инструмента пока щетки не притерлись.

Первые проявления износа щеток, это сильное искрение и посторонний звук. Немедленно прекратите работу!

Своевременная замена угольных щеток предотвращает выход из строя более дорогих частей перфоратора.

Стоимость комплекта угольных щеток несопоставима со стоимостью ротора или статора любого электроинструмента. Не стоит экономить на малом, чтобы не потерять большее.

Вывод прост: чаще меняйте угольные электрощетки. Не забывайте, при неисправности одной щетки, другая должна меняться автоматически.

Критическая длина угольных щеток перфоратора Макита не может быть менее 8 мм

При замене стоит присмотреться и к якорю, какая выработка коллектора. При заметном углублении следует отшлифовать коллектор до ровного состояния, если этого не сделать то даже оригинальные новые щетки будут искрить, что приведет еще к большему выгоранию коллектора.

После установки новых щеток обязательно дать притереться на холостом ходу без нагрузки минимум 10 минут.

Комплект новых угольных щеток Makita 2450 и 2470

Порядок выполнения работ по изготовления угольных из других щеток

Угольные электрощетки можно приобрести практически в любом магазине электроинструментов. Но бывают случаи, когда поблизости магазина нет, а работать надо.

Выход есть: надо изготовить щетки самостоятельно из щеток от других электроинструментов. Важным моментом является подбор электрощетки, схожей по своим характеристикам.

Неправильно подобранный угольный стержень приведет к сильному искрению или к выработке якоря.

Вариант самодельных угольных щеток к перфоратору Makita 2470

Процесс изготовления угольных щеток к перфоратору Makita

Работа начинается с подготовительного этапа. Надо правильно подобрать сечение заготовки угольного стержня. Вот габариты заводских угольных щеток CB-419A в мм (6×9×12). Подбираемые угольные стержни должны быть в сечении большего или такого же размера, как и применяемые в перфораторах Макита.

Если вы подобрали заготовки большего сечения, их опиливают надфилями или при помощи наждачной бумаги. Но можно использовать достаточно простое приспособление.

В электродрель зажимается специальное приспособление называемое «грибок». Это приспособление есть практически у любого мастера. Его используют в процессе шлифовки поверхностей.

Особенности подбора

Планируя покупку, следует подробно изучить, как выбрать щетки для электродвигателя. Если установленные щетки износились, то целесообразно определить их основные параметры, что поможет в последующем правильно заменить устройства. Важны также геометрические формы, размер, марка графита.

Если вы выбираете графитовые щетки, то учитывайте, что они могут быть жесткими и мягкими. При этом медь на коллекторе также отличается по жесткости. Когда вы выбираете несовпадающие варианты, то один из элементов будет выходить из строя быстрее из-за высокой силы трения и износа.

Щетки различаются и по уровню активного сопротивления

Это важно знать для расчета параметров обмоток и характеристик ПРУ. Щеточный узел должен работать согласованно

Поэтому следует учесть особенности прижимного блока, характеристики направляющих и контактных групп.

От степени прижима зависит надежность работы. Если прижатие чрезмерное, то коллектор и щеточный блок могут перегреваться, а при недостаточной степени прижима возможно искрение.

На фото щеток для электродвигателей представлены разные их модификации. Однако не все из них могут применяться в конкретных условиях. Например, не рекомендуется монтировать в электроинструменте генераторные модификации медно-графитовых изделий. Чрезмерный перегрев и высокие токи приведут к проблемам с работоспособностью обмоток.

Классификация

Как уже упоминалось, электрощетки можно классифицировать по материалу, из которого они изготовлены. Графитовая щетка, как следует из названия, изготовлена из графита, в который добавляется сажа и связующие элементы. Этот тип токосъемников наиболее часто употребляется для УМШ.

Угольная щетка изготовлена из того же материала, но без термообработки. Истирается такое изделие значительно быстрее и для болгарки практически не применяется

Важно не ошибиться при приобретении щеток для замены. Угольные щетки на болгарке прослужат недолго

Металлографитная щетка применяется в больших промышленных агрегатах, и установить ее на болгарку вряд ли удастся. Это наиболее долговечное изделие, отличающееся очень высокой ценой. Разнообразие кордщеток значительно больше, их форма, материал и размер значительно варьируются, что определяется разнообразием применения такого оборудования. Их можно также классифицировать по материалу, из которого они изготовлены. Наибольшей популярностью пользуются щетки с металлическим ворсом. Металлическая корщетка – довольно универсальная насадка. Для изготовления таких изделий применяются как металлы, так и сплавы.

Для работы по металлу применяют стальные корщетки. Щетки из нержавеющей стали лучше применять по нержавейке или алюминию. Нередко стальной ворс бывает покрыт латунью, такие щетки не подвергаются коррозии. Существуют и чисто латунные щетки – несмотря на большую мягкость, они имеют ряд преимуществ: относительно мягкое воздействие на материал, отсутствие искр при работе на больших оборотах, отсутствие царапин при обработке поверхности.

Проволока для таких щеток может быть различной. Витая проволока обычно наиболее жесткая, она может быть собрана жгутами (они более жестки и могут самозатачиваться) или закреплена хаотично. С помощью таких эффективных насадок можно сдирать окалину от сварки или ржавчину. Гофрированная кордщетка имеет волнообразно изогнутый ворс и в отличие от предыдущего типа воздействует на поверхность не столь интенсивно. С ее помощью можно зачищать поверхность от старой краски.

Щетки с ровным ворсом имеют широчайшее применение, они наиболее универсальны и могут быть использованы по любой поверхности. Эффективность их может быть несколько ниже, чем у специализированных насадок. Насадки с полимерным ворсом, например, нейлоновым, применяются для полировки различных поверхностей, в том числе металла. Можно их с успехом применять для работы по дереву – для выделения текстуры или окончательной обработки. Пластиковые щетки часто применяют для работы с мягкими материалами.

Щетки можно разделить и по форме.

Чашечная применяется для работы с большими поверхностями. Форма ее следует из названия. На такой щетке чаще всего сразу закреплена прижимная гайка, так как специальный ключ, предусмотренный в комплекте с болгаркой, к ней применить невозможно. Коническая щетка используется для работы с вогнутыми поверхностями. Радиальная, как разновидность плоских щеток, применяется для обработки труднодоступных участков. Дисковая, наиболее распространенный вид кордщеток, также имеет плоскую форму и может быть использована для обработки самых разнообразных небольших по площади поверхностей.

И еще кордщетки разделяются по размерным группам. Диаметр щеток определяется техническими возможностями болгарки и областью применения этой насадки. Щетки диаметром менее 115 мм обычно применяют для обработки небольших поверхностей. Круг более 200 мм для маленькой болгарки лучше не применять, придется снимать защитный кожух, а это нарушение всех норм безопасности. Такими большими щетками пользуются обычно для обработки габаритных сооружений и только с помощью больших мощных УМШ.

Наиболее приемлемым в бытовых целях является диаметр щеток 125 мм. Можно предложить и четвертую классификацию кордщеток – по применению. Щетка крацовка, название дано от наименования технической операции, которую осуществляют с помощью этой насадки. Крацевание – подготовка поверхности к последующей обработке: удаление ржавчины, краски, загрязнений. На некоторых этапах это процесс химического воздействия на поверхность изделия, но изначальная обработка заключается в механической чистке поверхности. Для механического крацевания применяют металлические (стальные или с латунным покрытием) щетки. Задача такой обработки – удаление окалины, масляных пятен, мелких дефектов, заусениц и тому подобное. Без крацевания иногда бывает трудно оценить качество сварного шва, приставшая окалина может скрыть некоторые дефекты.

Щётки Bosch 1607000491/Щётки Bosch 2610391290

Размеры: Запчасти для дрели Bosch GBM 10 RE, Bosch GBM 13 RE

Щётки Bosch 1604321900

Размеры: 6,3*6,3*16 мм

Щётки Bosch для болгарки 1204, P 20, P 21, SS 150 Вибрационная болгарка Bosch P 20 Для фрезера Bosch POF 50 Щётки Bosch для воздуходувки BOSCH USG 380

Щётки Bosch 1607014100

Размеры: 6*14*23 мм Щётки Bosch для болгарки 1302, 1303, 1304, 1305, 1306.4, 1307, 1307.3, 1307.4, 1308.3, 1309.3

Щётки Bosch 1607014102

Размеры: 6.5*12.5*19 мм Щётки Bosch для болгарки 1202, 1202.1, 1310, 1311, 1312, 1313, 1318, 1319, 1320, 1201 Дрель 1103 1301 1431 Wet grinder 1301 Ударный ключ 1431

Щётки Bosch 1607014103-1617000425-1607014108

Размеры: 6,3*16*22 мм Щётки Bosch для болгарки 1321, 1322, 1323, 1324, 1325, 1326, 1331, 1332, 1333, 1336, 1339, 1340, 1341, 1342, 1396 Щётки Bosch для болгарки HV 78, HV 71, HV 79 Щётки Bosch для болгарки PWS 1800, 1321, PWS 1800-K, PWS 1600

Щётки Bosch 1607014106

Размеры: 6,3*12,5*23 мм Щётки для болгарки Bosch 300, 301, 302 Щётки для болгарки Bosch PWS 14-180, PWS 6000, PWS 1207, 1208

Щётки Bosch 1607014107-1607014122-1607014126

Размеры: 6,3*10*21,5 мм Щётки для болгарки Bosch GGS 16, GR./SIZE 75, 1328, 1329, 1330, 1336.0, 1336, 1209 Дрели bosch drm 23/13 шлифовальной угловой электрической bosch gr./size 75 Ножницы высечные bosch gsc 3.5 Пилы сабельной bosch gsa 900 pe Пилы циркулярной (дисковой) bosch pks 65 Дрели bosch drm 23/13, gbm 13, gbm 16-2 e, Миксер bosch grw 9 Ножницы по металлу bosch gsc 3,5 Сабельная пила bosch gsa 900 pe Шлифовальная машина bosch ggs 16

Щётки Bosch 1607014116

Размеры: 5*8*17,5 мм Щётки для болгарки Bosch PWS 5, PWS 550, PWS 6, PWS 620, PWS 650, PWS 700, PWS 7, PWS 71, GWS 7, 9, 10, GWS 500, GWS 10 125 CES, GWS 10 125 CS, GWS 500, GWS 650 GWS 7 100, GWS 7 115(1347.1), GWS 7 125 S, GWS 9 125 C, GWS 9 125 CE, GWS 7-115, GWS 7-125, GWS 9 125 CES, GWS 9 125 CM, GWS 9 125 CMS, GWS 9 125 CS, GWS 9 150 C, GWS 9 150 CS, GWS 9-125 C, GWS 9-150 C, GWS 10-125 CES, GWS 9-125 CE, GWS 9-125 CM, GWS 9-125 CS

Щётки Bosch 1607014117

Размеры: 5*8*17 мм Рубанок Bosch pho 150 Машины шлифовальные ленточной Bosch pbs 60, Bosch pbs 60 a, Bosch pbs 60 ae\ pbs 60 e, Bosch pbs 75 Машины шлифовальные вибрационные Bosch bos 230, Bosch bos 280, Bosch gss 280 a Машины шлифовальные эксцентриковые Bosch bros 150, Bosch bros-125/150 ave, Bosch ex 125-150 lv, Bosch ex 150 ac, Bosch gex 125 a, Bosch gex 125 ac, Bosch gex 125-150 ave, Bosch gex 150 ac Пилы циркулярные (дисковые) Bosch ks 550 ,Bosch pks 40, Bosch pks 46 Рубанок Bosch pho 150 Вибрационные шлифовальная машина Bosch bos 230, Bosch bos 280, Bosch gss 280 a Циркулярная пила Bosch ks 550, pks 40, pks 46 Перфораторы Bosch 320, 322 a, gah 500 dse , gah 500 dsr, gah 500 dsr, gbh 2 se, gbh 2 se, gbh 2-24 ds, gbh 2-24 dse, gbh 2-24 dsr, h 14, pbh 14-e, ubh 2/20 s, ubh 2/20 se,

Щётки Bosch 1607014122

Размеры: 6.5*10*21 мм Электро ножницы 1174(NEW MODEL) Циркулярная пила 7.1/2″ 3234-203 (PKS65) PKS66 Rotary hammer GHB5/40DCE GSH5CE

Щётки Bosch 1617014126

Размеры: Перфораторы Bosch GBH 11DE, GSH10 (C, E), GSH 11E

Щётки Bosch 1607014130-1607014154-1607014171-1607014175

Размеры: 6,3*16*22 мм Щётки для болгарки Bosch GWS 18, 19, 20, 21, 22, 23, 230, 2000 Щётки для болгарки Bosch Bosch GWS 21-180, 21-230, 21.230, 24 Щётки для болгарки Bosch Bosch 1351, 1352, 1353, 1356, 1357, 1359, 1361, 1362, 1364, 1365, 1752, 1754, 1853, 1873, 1893, 1894 Щётки для болгарки Bosch GWS 23-180, 23-230, 23-180+SDS, 23-230+SDS Щётки для болгарки Bosch GWS 24-180 BX B J JS JBV JB , GWS 24-230 B BV JB JBV JBX, GWS 24-300 J Щётки для болгарки Bosch GWS 25-180 J H JB, 25-230 J JH JBV, 26-180 BV JB, 26-230 B H JBV JH

Щётки Bosch 1607014137

Размеры: 5*10*17 мм Щётки для болгарки Bosch GWS 10, GWS 14, GWS 14 125 CS, GWS 14 125 C, GWS 14 125, GWS 14 150, GWS 14 150 C, BWS 14-125 CE

Щётки Bosch 1607014144

Размеры: 6,3*12,5*23 мм Перфораторы Bosch GBH 5-40 (DCE, DE), GSH 5 (E,CE) Болгарки Bosch gws 6-125, gws 780c , gws 8-125c, gws 8-125ce, gws 850c, gws 850ce

Щётки Bosch 1607014145

Размеры: 5*8*15,5 мм Перфораторы Bosch GFF 22A Щётки для болгарки Bosch PWS 700-115, PWS 700-125, ehs 6-115, gws 580, gws 580, gws 6-115, 6-115e, gws 660, gws 780 c , gws 8-115 c, gws 8-125, gws 850, gws 850 c, gws 850 ce, pws 700-115, pws 700-125 Эксцентриковая шлифовальная машина bosch bros-150 t, bosch bti-ex 150 aet, gex 150 turbo, gex 150 turbo. Плоско дюбельная машина bosch gff 22 a.

Щётки Bosch 1607014151-1607014172-2604320912

Размеры: 5*10*17 мм Щётки для болгарки Bosch GWS 14-125 CE, GWS 14-125 C, GWS 14-150 C

Щётки Bosch 1607014171 H43

Размеры: 6*16*22 мм

Болгарки Bosch: GWS 20-180, GWS 20-230, GSF 100 A, GNF 65 A, GWS 23-180, GWS 25-230. PWS 18 — 180,PWS 18-230 J, PWS 18-230, PWS 19-230, PWS 20-230 J, PWS 20-230, PWS 1800 PWS 21-230, PWS 1900.

Щётки Bosch 1607014172

Размеры: 5*10*17 мм Болгарки Bosch: PWS 9, 10, 13, 1346, GGS 8, 10, 28, 1100, 1200, 1400

Щётки Bosch 1607014176 e64, A69

Размеры: 5*10*16,5 мм Перфораторы Bosch GGS 28 (CE, LC, LCE, C), GGS 8CE, GPO 14CE Болгарки Bosch: Bosch GWS8-125/10-125/14-125, BOSCH GWS 10-125, GWS 1000,

GWS 11-125 CI, GWS 1400, GWS 14-125 (CIE, CI) GWS 8-125, GWS 14-125 CIT, GWS15-125 CIН V, GWS 15-125 CIEH, GWS 15-125 CIEH, GWS 8-115, GWS 11-125 (CI, CIE,CIH),

GWS 1400, GWS 14-125 CIE, GWS 15-125 (CIH, CITH), GWS 15-150 CIH

Щёточные шлифовальные машины Bosch GEB1000CE, OSB1020CE

Прямошлифовальные машины GGS28C, GGS28CE, GGS28LC, GGS28LCE, GGS8CE, GGS28

Полировальные машины GPO14CE

Циркулярных пилах KS55, GKS160.

Щётки Bosch 1607000V37

Размеры: 6*10*17,5 мм Болгарки Bosch: GWS 12-125, GWS 12-125 CI, GWS 12-125 CIE, GWS 15-125, GWS 15-125 CIE, GWS 15-125 CI, GWS 15-125 CIT, GWS 15-150 CI

Щётки Bosch 1607000V53

Размеры: 6*10*16 мм Болгарки Bosch: GWS 9-115, GWS 11-125 Угольные (графитовые) щетки BOSCH для болгарки GWS 9-115, GWS 9-125, GWS 11-125

Щётки Bosch 1617000525

Размеры: 5*8*19 мм Перфораторы Bosch GBH 2-22 (E, RE, EA), GBH 2-24 (DSR, D, DF), GBH 2-26 (DE, DRE, E, RE),GBH 2-28 (DFV, DV0), GBH 3-28 (FR,DRE),GBH 2200, GBH 2400, GBH 2600, GSB 16 RE GSB 18 (VE-2, VE-2LI), GSB 19-2 (RE, REA), GSB 21-2 (RCT, RE), GSB 780-2 RE

Щётки Bosch 1619P02870

Размеры: 6,5*8*13 мм Щётки для болгарки Bosch: GWS 7-100, GWS 720, GWS 7115, GWS 7-115 E, GWS 7-100 ET, GWS 7-125 ET, GWS 7-115 ET

Щётки Bosch 2604320902

Размеры: 6,4*6,4*16 мм Болгарки Bosch: 1327, PWF 115, PWS 1205.1, 1206

Щётки Bosch 2604320905

Размеры: 5*4,5*13/15 мм Щётки для болгарки Bosch 1316, 1203

Щётки Bosch 2604320908

Размеры: 5*8*18 мм Шлифмашины угловые (болгарки) Bosch 1211, 1997.1, 1215(21503.4)

Щётки Bosch 2604321930

Размеры: 5*8*14 мм Пружина есть

дрели Bosch(Бош) PSB 750-2 RE, PSB 750-2 RE, PSB 750-2 RPE, PSB 700-2 RE, PSB 500 RE, PSB 13 RE, PSB 500 RE, PSB 500 RE, PSB 13 RE, PSB 450 RE, PSB 550 RE, PSB 600-2 PSB 570 RE, PSB 600 RE, PSB 570 RE, PSB 580 RE, PSB 16 RE, PSB 16 RE, PSB 16 RE, PSB 16 RE, PSB 16 RE, PSB 16 RE, PSB 16 RE, PSB 16 RE, PSB 16 RE, PSB 600 RE, PSB 600 RPE, PSB 600 RPE, PSB 650 RPE, PSB 650 RE, PSB 1000 RPE, PSB 730-2 RPE, PSB 7-2 RE, GSB 16 RE, GSB 16 RE, PSB 1000 RCA, PSB 750 RCA, PSB 850-2 RE, PSB 1000-2RCA, GSB 1800-2, GSB 1800-2, GSB 1800-2 RE, GSB 18-2, GSB 18-2 RE

Щётки Bosch 2607034904

Размеры: 6*7,5*9 мм Аккумуляторные шуруповёрты GSR 12 VE-2, GSR 14.4 VE-2LI, GSR 14.4 VE-2, GSR 18 VE-2LI, GSR 18 VE-2, GSR 36 V-LI. Аккумуляторные шуруповёрты BOSCH 12V. SC001, PG23 Перфораторы Bosch GSB 12 VE-2, GSR 12 VE-2, GSR 14,4 (VE-2LI, VE-2), GSR 18 (VE-2LI, VE-2), GSR 36 V-L, GSB 36 V-LI Аккумуляторные ударные шуруповерты GSB 12 VE-2, GSB 14.4 VE-2, GSB 14.4 VE-2LI, GSB 36 V-LI

Щётки Bosch 2610391290

Размеры: Перфораторы Bosch GBM 10, GBM 10 RE, GSB 13, GSB 13 RE Щётки для болгарки Bosch KS 5500, MHS 6040 Дрели ударные bosch gsb 13 , gsb 13, gbm 6 re, gbm 10 re Лобзик bosch pst 600, pst 680 e, pst 700 e, pst 700 pe, pst 7000 e, pst 750 pe, pst 800 pel, pst 900 pel, pst 1000 pel Машины шлифовальные ленточные bosch pbs 7 a Шлифовальные вибрационные bosch psm 160, pss 190 ac, pss 200 a, pss 250 a, pss 300 ae Машины шлифовальные угловой bosch pws 700-115, pws 720-115, pws 750-115, pws 750-125 Шлифовальные эксцентриковой bosch pex 220 a Пилы сабельные bosch pfz 500 e Пилы циркулярной (дисковой) bosch ks 5500, pks 40

Вибрационная шлифовальная машина bosch psm 160 a, pss 190 ac, pss 200 a, pss 250 ae, pss 280 a, pss 300 ae Дрель bosch gbm 10 re, gsb 13, psb 500, psb 530 ra, psb 550 re, psb 600 re, psb 650 ra Лобзик bosch pst 1000 pel, pst 600, pst 650, pst 670, pst 680 e, pst 700 e, pst 750 pe, pst 800 pel — 3603c52100, лобзик bosch pst 800 pel — 3603ca0100, лобзик bosch pst 800 pel — 3603ca0101, лобзик bosch pst 900 pel, pst 900 pel Электрическая ножовка bosch pfz 500 e Циркулярная пила bosch ks 5500, pks 40 Болгарка bosch pws 700-115, pws 720-115, pws 750-115, pws 750-125 Ленточная шлифовальная машина bosch pbs 7 a, 7ae Эксцентриковая шлифовальная машина bosch pex 220 a

Рекомендации по выбору

При подборе щёток, в первую очередь следует обращать внимание на материал для их изготовления: здесь важна хорошая проводимость электричества и прочность (твёрдость) самого изделия, влияющая на его долговечность. Одной из важных характеристик деталей является активное сопротивление, которое учитывается при расчёте данных по обмотке двигателя и номиналу пускорегулирующих устройств

Этим требованиям полностью отвечают угольные щетки. Угольному материалу характерно дополнительное преимущество: при появлении дуги напряжения, не происходит приваривание к металлическим поверхностям (при работе двигателя дуга электричества возникает довольно часто).

Многие фирменные угольные щетки комплектуются механизмом автоматического отключения: в деталь устанавливается специальная пружина с непроводящим наконечником, выполненным из керамики. Достигнув определённого уровня износа, пружина выталкивает наконечник и электроинструмент выключается. При износе, без данного механизма, на коллектор может воздействовать пружина щёткодержателя или поводок щётки, приводя к поломке якоря (рекомендуется время от времени проводить анализ состояния щёточного узла и самих щёток).

Наименьшим сроком службы характеризуются генераторные щётки. Такие детали, кроме собственного износа, негативно влияют и на работу двигателя. Выполнены эти изделия из почти чистой меди, при незначительном добавлении угольных компонентов, графита и других примесей. Данные детали рассчитаны на величину тока, соответствующую величине в генераторах (значительно большей, по сравнению с двигателем). Ставить их в электроинструменты нельзя: такие действия могут сразу вызвать короткое замыкание цепи. Если же якорь успеет поработать, то большое напряжение и повышенная температура выведут обмотку из строя, из-за чего потребуется дорогостоящий ремонт.

Важно! Медь коллектора якоря может быть твёрдой или мягкой. Для мягкой меди нужно выбирать специальные мягкие щётки

Если в данном случае установить жёсткие изделия, то коллектор за короткий срок может полностью износиться, и потребуется ремонт по замене якоря. При установке мягких деталей на жёсткий коллектор — из строя выйдут сами щётки.

Причины

В обмотках ротора возникают переходные процессы вследствие прерывистого механического контакта щеток с пластинами коллектора, что является причиной образования мелких дуг.

Износ щеток

При длительной эксплуатации или некачественного материала щеток, они перестают плотно прижиматься к контактам коллектора. Из-за плохого контакта двигатель не набирает обороты или не сразу запускается. Изношенную щетку легко определить визуально.

Исправить ситуацию, заменив только изношенную деталь, иногда не удается. Следует сделать замену щеткодержателя и пружины.

Замыкание в обмотке якоря

Следствие такого дефекта – неравномерное искрение на коллекторе. На одних пластинах оно будет сильнее, чем на других. Из-за наличия межвиткового замыкания ток в отдельных секциях обмотки ротора будет сильнее, чем в других.

Перемотка ротора или его замена устранят неисправность.

Неисправность в обмотке статора

Дефект, аналогичный замыканию обмотки ротора, имеет место для обмотки статора. Проверить наличие можно замером сопротивления частей его обмоток. При сильном различии необходимо перемотать обмотку или заменить.

Загрязнение

Продукт износа щеток – графитовая пыль, она дополнительный источник повышенного искрообразования. Скопление пыли происходит между пластинами, что создает добавочные условия к процессу образования искр. Профилактические работы по чистке коллектора наждачной бумагой и уборка грязи между пластинами сохранят его в чистом виде.

Неправильно установлены щетки

Если щетки расположены с отклонением от нормы к поверхности коллектора, во время работы образуется значительно большее количество графитовой пыли. Сместившиеся щетки необходимо поправлять.

Плохой контакт щеток с коллектором

Электродвигатель часть эксплуатационного времени проводит в режиме перегрева. В таких условиях на коллекторе образуется нагар. Плохой контакт приводит к увеличению искрообразования щеток и еще большему нагару.

Нужно наждачной бумагой с мелким зерном зачистить поверхность коллектора. Для увеличения эффекта зачистки используйте шуруповерт. В патрон зажать ротор двигателя и на малых оборотах выполнить шкуркой зачистку от нагара. После нужно окончательно заполировать его на войлочном круге.

Механические нарушения

Механические причины вызваны несоблюдением требований конструкторско-технологической документации. Большая часть механических причин устраняется проточкой коллектора на токарном станке. Выполнение этой ремонтной операции доверяют квалифицированному специалисту. Вот некоторые виды неисправностей, которые могут указать на поломку:

1. Поверхность коллектора имеет неровности;
2. Биение вала превышает значение, указанное в технической документации;
3. Отдельные коллекторные пластины выступают за общий для всех уровень;
4. Выступ изоляции (слюды);
5. Щетки в щеткодержателях двигаются с заклиниванием;
6. Наоборот, щетки вставлены в щеткодержатели с большим зазором, что создает вибрацию при работе;
7. Щеткодержатели установлены далеко от коллектора;
8. Неравномерное натяжение пружин, как следствие разница в усилии поджатия щеток.

Видео, которые могут помочь решить ваш случай:

Как выбрать щетки для болгарки

Новые технологии предполагают производство щеток методом прессования углеродистого материала с применением высоких температур. Этот способ увеличивает срок службы деталей за счет меньшего износа.

Различают несколько основных типов данной детали:

Наиболее распространенными считаются графитовые щетки. Для этого основному материалу, из которого изготавливается деталь, придают форму. Затем его покрывают графитовым слоем и обжигают при температуре от 2500 градусов. В результате образуется прочное, износостойкое соединение, преимущества которого окупают высокую стоимость.

Самым надежным вариантом считаются металлографитные щетки. В состав покрытия помимо углеродистого материала входят медь с добавлением свинца, олова или серебра. К бытовым приборам подобные детали приобретаются крайне редко по причине высокой цены.

Подведём итоги: замена щеток является важной частью технического обслуживания болгарки. Невнимательность в этом отношении может привести к более серьёзным поломкам, таким как разрушение пластины коллектора якоря

При замене важно правильно разобрать и собрать механизм, попутно смазал основные его узлы.

Определяясь, какая щетка лучше в конкретном случае, лучше обратиться к инструкции или тех паспорту прибора. При наличии дополнительных вопросов есть смысл обратиться за консультацией в сервисный центр.

Угольнографитные щетки

Щетки угольнографитные марок Г3, Г20, Г21, Г21А, Г33 и др. применяются в машинах постоянного тока и коллекторных машинах переменного тока, электродвигателях бытовой техники, двигателях электрических машин, работающих в условиях пониженного атмосферного давления и т.п.

Марка	Твердость, кПа×104	Удельное электрическое сопротивление, мкОм×м	Номинальная плотность тока, А/см2	Максимальная допустимая линейная скорость, м/с	Переходное падение напряжения на паре щеток, В
Г3	7-19	8-20	12	60	1,9
Г20	—	35-100	15	40	2,9
Г21	20-60	150-450	8,5	30	2,5-5,5
Г21А	20-60	150-400	10	25	3,0-6,0
Г33	18-64	н/б 900	10	35

За более подобной информацией Вы можете обратиться к официальному поставщику щеток для электрических машин — пр-ва ЗАО «Электроконтакт».

По материалам

Как выбрать?

В магазинах выбор кордщеток для болгарки может быть весьма широк. Рассмотрим, что нужно учесть при выборе этого вида насадок. Параметры выбора могут быть продиктованы характером предстоящей работы и размером УШМ, на которую будет установлена щетка. На маленькую болгарку ни в коем случае нельзя устанавливать насадку, предназначенную для большого агрегата

Важно также знать число оборотов болгарки, щетку нужно подбирать в соответствии с этим показателем. Если на быстрой болгарке окажется круг, предназначенный для малых оборотов, его эффективность окажется небольшой, так как, скорее всего, он выйдет из строя еще до окончания работы

Работа на «медленной» болгарке с насадкой для оборотистого агрегата будет весьма трудоемкой и займет значительно больше времени, нежели со щеткой, соответствующей возможностям УШМ.

Если определились с размером и разновидностью щетки, следует обратить внимание на ее качество. Проволочная железная корщетка должна иметь равномерно распределенный ворс, отдельные ворсинки не должны быть длиннее или короче, этот фактор может стать причиной некачественной обработки поверхности и излишней вибрации, следовательно, и нагрузки не только на детали болгарки, но и на руки того, кто будет выполнять работу

Излишняя вибрация машины при работе – главная причина высокой нагрузки на мышцы рук. Со щеткой небольшого диаметра вибрация всегда меньше. Полимерная щетка – наиболее легкая разновидность кордщеток, и вибрация с ней наименьшая, однако не всякую поверхность удается обработать такой насадкой. Полимерно-абразивная щетка применяется для браширования (старения) древесины, и не стоит пробовать обрабатывать с ее помощью металл.

Если нет опыта работы с кордщетками, конечно, необходимо проконсультироваться, а иногда и приходится приобрести несколько различных насадок, чтобы на практике в процессе работы определиться с наилучшей моделью. Наиболее популярных производителей кордщеток, представленных на прилавках специализированных магазинов, можно выстроить в своеобразный рейтинг. Российские бренды: «Зубр», «Практика», «СибрТех», «Энкор». Зарубежные: DEXX, FIT, MATRIX, Lessmann, Wortex.

Популярные бренды: Практика, Wortex, СИБРТЕХ и другие

Радиальная мягкая щетка с наклоном для УШМ. Фото Практика

На рынке производства и продажи кордщеток присутствует большое количество российских и зарубежных предприятий:

• Зубр;
• Практика;
• СИБРТЕХ;
• Энкор;
• DEXX;
• FIT;
• MATRIX;
• Wortex;
• Lessmann.

Все производители предлагают несколько наименований щеток, предоставляя клиентам выбор.

Видео

Имеет ли бренд значение, сделайте вывод сами, посмотрев следующий ролик.

И немного подробнее про щетки Lessmann.

Разновидности изделий

Для использования в промышленности и быту изготавливаются различные виды щеток для электродвигателей:

• графитовые – производятся из графита с наполнителями, например сажей, обеспечивают легкую коммутацию в двигателях;
• угольно-графитовые – они не слишком прочные, поэтому применяются в устройствах с минимальной нагрузкой механического типа;
• электрографитовые – отличаются высокой прочностью, гарантируют контакт среднего уровня с повышенными токонагрузками;
• медно-графитовые с медным, оловянным или графитовым порошком и наполнителями. Отличительными свойствами являются повышенная прочность, защищенность от проникновения газов и жидкостей, работа со сложными контактами.

Металлографитовые щетки

Щетки металлографитные марок 611ОМ, М1А, МГ, МГ4, МГС5, МГС20, МГСО, МГСО1М, МГСОА, М1А, МГС51 и др. применяются в электрических машинах, генераторах, преобразователях тока, асинхронных двигателях, стартерах, низковольтных машинах с высокой плотностью тока , моторедукторах, исполнительных механизмах для автомобильного транспорта и т.п.

Марка	Твердость, кПа×104	Удельное электрическое сопротивление, мкОм×м	Номинальная плотность тока, А/см2	Максимальная допустимая линейная скорость, м/с	Переходное падение напряжения на паре щеток, В
611ОМ	6-12	8-28	15	40	0,7-1,7
М1А	8-25	2-8	12	60	0,8-2,0
МГ	4-14	не более 12	30	30	не более 0,4
МГ4	10-22	не более 1,3	24	30	не более 1,6
МГС5	6-20	2-15	45	16	0,7-1,9
МГС20	6-25	не более 0,4	120	15	0,3-1,0
МГСО	6-20	2-15	30	30	не более 0,35
МГСО1М	6-20	не более 0,8	80	15	0,1-0,5
МГСОА	14-45	не более 0,3	100	15	0,1-0,45
М1А	8-25	2-8	12	33	0,8-2,0
МГС51	6-20	2-13	80	15	1,2-2,5

Особенности щеток

Если говорить об электрощетках, то сначала нужно пояснить название. Щетками это приспособление было названо еще в начальные времена своего существования (начало XX века), когда, действительно, для снятия тока с ротора электродвигателя применялась конструкция, напоминающая щетку или, точнее, кисточку. Такое устройство, несмотря на высокую эффективность, оказалось слишком недолговечным и было заменено на более прочное, из плотного материала, в который запрессовывается медный провод.

Движение ротора электромотора вызывает постоянное трение рабочей поверхности электрощеток, что является главной причиной выхода из строя этой детали. В итоге их приходится периодически менять. Этот процесс естественен и неизбежен при длительной эксплуатации любого электроинструмента. Выявить износ щеток очень просто: надежный ранее агрегат начнет работать с перебоями, может появиться характерный запах озона от обильного образования искр в токосъемнике. Желательно заменить электрощетки при первых признаках их истирания.

В первом случае изделие прессуется при высоком давлении, а затем обрабатывается термически, обретая повышенную износостойкость. Угольный вариант наиболее дешев, так как не предполагает термической обработки. Такие щетки наименее долговечны. Металлографитные щетки наиболее дороги, так как, кроме углерода, содержат металлический порошок. Это наиболее износостойкий вариант, который в бытовой технике можно встретить очень редко. Как уже упоминалось, также щеткой называется съемная насадка для болгарки.

Чтобы УМШ (углошлифовальная машина) выполняла свои главные функции, на нее необходимо установить ту или иную насадку. Это могут быть отрезные или шлифовальные диски или щетки с разного рода ворсом, закрепленным по кругу. Такое съемное устройство именуют кордщеткой или еще короче – корщеткой. Щетки, как и диски для УМШ – расходный материал. В процессе работы они истираются, и их необходимо менять. Щетки для болгарки устроены таким образом, что устанавливаются на шток благодаря отверстию в центре, это их главное отличие от щеток для дрели, имеющих хвостовик для их установки в патрон дрели.

Классификация и маркировка

Промышленность выпускает разные виды электрощеток. Они подразделяются по условиям эксплуатации:

• Угольно-графитовые, имеют небольшую прочность, применяются в устройствах с небольшой механической нагрузкой. Применяется маркировка Г21, Г22.
• Графитовые. Изготавливаются из графита с наполнителем из сажи или других веществ. Обеспечивают коммутацию небольших токов в генераторах и двигателях. Используется маркировка Г20, ЭГ61А. Корейская компания освоила и запатентовала графитовые щетки, имеющие обозначение KPNG, которые имеют повышенный срок службы, что повышает надежность аппаратуры и увеличивает межремонтный срок.
• Электрографитовые – имеют повышенную механическую прочность. При изготовлении материал насыщается углеродом. Обеспечивают коммутацию токов большой величины. Производятся марки ЭГ, ЭГ74, ЭГ2А, ЭГ14, ЭГ841 и т.п.
• Меднографитовые (металло-графитовые). В состав щеток включен наполнитель из меди, серебра, олова и графитового порошка. Имеют большую прочность, стойкие к загазованным и жидким средам. Применяются для коммутации в условиях средней и высокой сложности. Используется маркировка МГ, МГС, МГС, МГС20, МГС51, МГСО, МГСО1М, М1А, М1.

Электрографитированые щетки

Щетки электрографитированые марок ЭГ2А, ЭГ4, ЭГ8, ЭГ14, ЭГ13, ЭГ13П, ЭГ141, ЭГ61АК, ЭГ74, ЭГ74К, ЭГ75, ЭГ841К, ЭГ64К и др. применяются в электрических машинах, генераторах и тяговых электродвигателях для железнодорожного транспорта, экскаваторах, металлургичемкой промышленности, генераторах постоянного тока автотракторного электрооборудования, электрических машинах с тяжелыми условиями коммутации т.п.

Марка	Твердость, кПа×104	Удельное электрическое сопротивление, мкОм×м	Номинальная плотность тока, А/см2	Максимальная допустимая линейная скорость, м/с	Переходное падение напряжения на паре щеток, В
ЭГ2А	7-21	11-27	12	50	0,9-1,9
ЭГ4	2-6	13-35	15	60	0,9-1,9
ЭГ8	8-34	36-50	11	45	1,0-1,8
ЭГ14	8-30	20-38	12	45	1,1-2,1
ЭГ141	10-30	20-40	11	40	1,1-2,0
ЭГ61АК	20-65	36-60	19,5	60	1,7-3,2
ЭГ74	15-49	35-75	15	50	1,2-2,4
ЭГ74АК	20-40	35-75	12	60	1,3-2,5
ЭГ75	—	35-65	13	60	1,5-3,2
ЭГ841К	—	40-80	17	50	1,7-3,7

Правила замены щеток в болгарках разных производителей

Мудрый мастер не станет дожидаться, пока инструмент будет подавать признаки поломки. Поскольку замена щёток является частью обслуживания болгарки, он будет регулярно чистить коллектор о загрязнения и осматривать эти детали.

Большинство моделей инструмента предполагают два варианта расположения электрощеток. В первом случае они могут быть внутри ручки. При втором варианте щетки помещаются на корпусе. Однако независимо от местоположения этих деталей, в целях профилактики стоит разобрать инструмент и произвести смазку всех его узлов.

Прежде, чем начинать разбор болгарки, нужно её обесточить. Затем требуется отсоединить наконечники, осмотреть держатель. После извлечения самих щёток требуется тщательная проверка на наличие механических повреждений, которые будут свидетельствовать об износе, требующем замены детали.

Вот примеры ремонтных работ на болгарках ведущих производителей:

Ремонт моделей Интерскол начинается со снятия крышки статора, после чего необходимо выкрутить винты от держателя. Минимальная остаточная длина щеток на механизмах данной фирмы не может быть меньше 5 мм.

На болгарках производства Bosch для снятия щёток достаточно вскрыть ручку корпуса статора. Устройство данного бренда не будет работать при длине рабочих щёток меньше 8 мм.

Покупая болгарку, в стартовом комплекте можно найти востребованные запасные детали. По ним можно определиться, какие щетки выбрать.

Не для всех типов болгарки легко подобрать подходящий вариант даже в спец магазине. В этом случае требуется приобрести щетки большего размера, чтобы подпилить их до требуемого.

Расшифровка маркировки

Отечественная маркировка щеток для электродвигателей включает в себя полную информацию об изделии, например:

ЭГ-14 20*32*40 К1-3

Расшифровка маркировки щетки будет выглядеть следующим образом:

• ЭГ-14 — материал, из которого изготовлена щетка;
• 20*32*40 — размеры;
• К1-3 — конфигурация (определяется по таблице).

При этом в справочниках имеется дополнительная информация, где указываются параметры для каждого вида щеток.

Согласно информации по назначению и размерам в справочниках, можно подобрать щетки для электроинструмента, в котором применен коллекторный двигатель. При этом следует учитывать, что маркировка у них различная.

Для перфоратора, дрели, миксера и болгарки могут быть как одинаковые, так и разные марки щеток, так как у этих приборов разная нагрузка и обороты. Это необходимо учитывать при замене, а не выбирать только по габаритам.

Если двигатель имеет особенности в конструкции, можно при заказе задать требуемые параметры:

1. Количество токоподводящих проводников, а также их длину и сечение.
2. Конфигурацию контакта подключения и накладки.

Зачастую фирмы производители электроинструмента предоставляют таблицу марок или каталожных номеров, в которой отображают информацию, для какого прибора какая щетка подходит. Ниже приведена таблица соответствия для электроинструмента , где указывается тип инструмента и маркировка установленных щеток.

Следующие две таблицы помогут подобрать комплектующие на двигатели электроинструмента фирмы Bosch. В верхней графе указаны типы щеток с маркировкой по номерам (#1, #2, #3 … #15) и их каталожные номера, вертикальными столбцами указываются модели электроинструмента и также их номера.

При подборе необходимо иметь представление, в чем состоит отличие угольных от графитовых и других типов электрощеток. Неправильно выбранные комплектующие может привести к выходу из строя коллектора, и электродвигатель быстро придет в негодность или просто вновь установленные детали быстро сотрутся.

Теперь вы знаете, какая существует маркировка щеток двигателей и как выбрать подходящие электрощетки по нужный инструмент. Надеемся, предоставленная информация была для вас полезной и интересной!

Тонкости эксплуатации

Установить или поменять кордщетку на болгарке не сложнее, чем сделать это с отрезным кругом. Крепить ее нужно гайкой, а для ее затягивания и откручивания применяется тот же штатный рожковый ключ со штырями. Некоторые чашечные и конусные щетки выпускаются уже с гайкой. Замена такой насадки еще проще, достаточно накрутить ее на штифт. Работа с кордщеткой не подразумевает сильного давления в направлении обрабатываемой поверхности, это может вызвать появление борозд, что будет признаком некачественной, непрофессиональной обработки.

Недопустима работа без защитного кожуха. Для защиты глаз от осколков проволочного корда, стружки или разлетающихся кусочков старой краски и металлической окалины необходимы защитные очки или маска. Высокая скорость вращения щетки может придать осколкам совершенно непредсказуемую траекторию, поэтому защита для глаз должна плотно прилегать к лицу. Желательно также защитить от искр и стружки руки, возможны мелкие металлические занозы или порезы крупной стружкой и острыми краями окалины.

Подробнее смотрите в следующем видео.

Замена щёток

Для правильной работы инструмента важна точная настройка щёточного узла, включающего прижимное устройство, контактную группу и направляющий профиль. Для электроинструментов невысокого класса иногда используют бесконтактные щёткодержатели. При неправильной регулировке прижима щётки, коллектор, а также щёточный узел могут перегреться, приводя к неисправности якоря.

Изготовленные заводом-производителем, данные детали часто характеризуются небольшим сроком службы. В этой связи многие профессиональные инструменты оборудованы клапаном доступа. Эта технология позволяет менять детали без особого труда. Однако подходят такие графитовые щётки только моделям, которым они были предназначены. В случае экстренного ремонта, некоторые мастера извлекают данные детали из рабочего устройства и переставляют его на нерабочее, подгоняя размеры с помощью напильника. Этот способ для широкого использования не подходит и вряд ли даст хороший результат при эксплуатации изделия. Главный признак того, что ресурс данных деталей подходит к концу – яркое свечение через корпус. Механизм шлифмашины охлаждается, пропуская сквозь себя воздух вместе с частицами абразива, что постепенно разрушает материал щёток.

Для замены потребуется выполнить следующие действия:

1. Открутив крышку отсека, извлеките всё, что осталось от данных деталей. Якорь и остальные части электроинструмента, скорее всего, разбирать не потребуется. Закрепляются угольные щетки в подпружиненных щёткодержателях или в латунных стаканах. Чтобы пружины в ходе ремонта не упёрлись в стенки коллектора, предусмотрены специальные штырьки для парковки.
2. Снимите щётки вместе с держателем. Процесс деформации может отражаться неравномерно: выработка зависит от положения деталей по отношению к струе воздушно-абразивной смеси.
3. С помощью штангенциркуля замерьте извлечённые детали и сравните их размер с новыми запчастями. При необходимости, более крупные щётки можно доработать наждачкой (зернистость 150), а также плоским надфилем.
4. Сравните положение вывода контактных проводов. Если запчасти не подходят, может потребоваться дополнительное вырезание канавки для проводков.
5. Установите запасную деталь и присоедините провода к соответствующим клеммам. При необходимости можно использовать старые провода, припаяв их к новым изделиям.

После установки проверьте работу инструмента: новые детали не должны искрить, и рабочий звук должен быть ровным, без резких перепадов.

Замена щёток электроинструмента

В нашем несовершенном мире нет ничего вечного — и как на зло этой прописной истине захотелось подтвердится во время того, как я работал болгаркой: сквозь корпус в районе местоположения щёток начало пробиваться яркое свечение — это значит ресурс этих самых щёток подошёл к концу и, соответственно, необходима их замена. Наудачу аврал случился как-раз в конце работы и не возникло необходимости срочно искать замену вышедшему из строя инструменту.

Всё-таки работы связанные с резанием различных видов камня, облицовочной плитки, бетона и тому подобного дали о себе знать: и даже маститый DeWalt не выдержал и трёх лет — как ни защищай инструмент, а воздух с частицами абразива проходит в качестве охладителя через внутренности шлифмашины, а так как прессованный графит, из которого сделаны щётки, материал довольно мягкий — из «съедает» в первую очередь. Я себя успокаивал тем, что щётки — это почти расходник и их замена ну ни как не ударит по карману.Огорчение пришло, когда покурив около часа интернет я нашёл нужные мне щётки только в одном магазине в Одессе, да и то позвонив на следующее утро в этот магазин, консультант добил меня, сказав что требуемого мне товара на складе нет и не будет по крайней мере до следующего года точно.

Поняв, что выхода нет, а рабочая болгарка нужна уже завтра, было принято решение «вставить руки» и проявить Русскую смекалку.

Для начала пришлось разобрать болгарку и извлечь то что осталось от щёток для осмотра и получения выводов.

Кстати у DeWalt очень продумано сделан корпус: отсек щёток и кнопки(кстати — пыле защищённой) стоит особнячком и открутив 4 винта раскрывается только сам отсек, а якорь и всё остальное находится в собственном корпусе.

Щётки закреплены в подпружиненых щёткодержателях; а не в латунных стаканах, как у лучших образцов китайпрома. Для того чтоб пружина не упиралась во время ремонта или обслуживания в ламели коллектора — предусмотрены парковочные штырьки (на фото видно).

Снимаю щётки прямо с держателями: внутри одной видно отверстие и в нём пружинку — что-то мне подсказывает это своеобразный сигнализатор износа. Пружина при трении о коллектор даёт сноп искр тем самым говоря о необходимости замены самих щёток.

К слову на коллекторе никаких дефектов от данного механизма сигнализации я не обнаружил.

Другая щётка слегка поживее — такая неравномерная выработка обусловлена положением щёток относительно струи воздушно-абразивной смеси вылетающей из рабочей зоны.

Вытаскиваю щётки из держателей, замеряю штангенциркулем и ищу в заветной коробочке с разномастными детальками щётки хотя бы отдалённо приемлемые по размеру. Таковые нашлись довольно быстро. Отличие было только в размере (естественно в большую сторону) и в расположении выхода контактного провода.

Необходимый размер был получен путём допиливания донора плоским надфилем и наждачной бумагой зернистостью около 150, также у оригиналов на донной части имелась небольшая выборка которая была запилена тем же надфилем.

Путём постоянных примерок между резнёй по графиту я добился отличной посадки донорских щёток в держатели; для того, чтоб выходящий не из того места контактный провод дал щётке полностью сесть в гнездо — круглым надфилем была вырезана канавка в которую и улёгся проводок.

Ну вот щётки вставлены в держатели, а щёткодержатели установлены на свои места: теперь необходимо как-то присоединить провода выходящие из щёток к соответствующим клеммам.

Скажу честно: я не придумал ничего лучше и отрезав провода со старых щёток спаял их с проводами новых — да, согласен это не правильно — пайка в этом месте не очень хороша, но у меня особо не было вариантов: провода как видите везде коротенькие и выкрутится по-другому не получалось.

Да и залудил я качественно и пропаял на совесть — в общем: не оторвётся — хорошо; оторвётся — тогда будем мыслить. Главное что после сборки DeWalt заработал. Никаких искрометаний из-под новых щёток я не наблюдал, звук работы инструмента был ровный и без нареканий, а завтра новые щётки пройдут обкатку на резании металла.
