Как подключить однофазный генератор к трехфазной сети частного дома

Как подключить генератор к трехфазной сети дома?

Резервный источник электрической энергии никогда не будет лишним в загородном доме в экстренных случаях. Незапланированное и бессрочное или связанное с аварией отключение электроэнергии негативно может отразиться на электрических приборах. И когда ваша отопительная система находится в зависимости от подачи электроэнергии, то в зимнее время имеется опасность остыть жилищу и замерзнуть его владельцу.

Как подключить однофазный генератор?

Вариантов подключения имеется несколько. Первый – это подсоединение агрегата к выделенной для этого группе потребителей.

Подключение напряжения в режиме ручного управления

Второй способ – это применение перекидного переключателя (рубильника) на 3 позиции 1-0-2, иначе говоря, в 1-й позиции питание берется от централизованной (городской) электрической сети, позиция рубильника 0 – электрическая цепь выключена, в позиции 2 – дом подключен к запасному источнику электроэнергии, при таком варианте – это газовый, бензиновый либо дизель-генератор.

Не сильно углубляясь в структуру приборов, заметим только, что устроен перекидной рубильник либо 3-позиционный переключатель довольно несложно и включает в себя стационарные контакты, к которым подсоединяется проводка (потребитель-город-устройство, вырабатывающее электроэнергию), и подвижные контакты, осуществляющие переключение потребителя с централизованной электросети на генератор и назад.

При переключении 3-фазной нагрузки город-потребитель переключатся 3 фазы, иначе говоря, на рубильник поступает 3 городские фазы А-В-С, на потребителя идут эти же 3 фазы.

При переключении потребителя на генератор нам надо сделать таким образом, чтобы на все 3 фазы поступала электроэнергия.

На этот случай надо немножко модифицировать рубильник-переключатель – сделать перемычку между фазами А-В-С со стороны подсоединения прибора, вырабатывающего электроэнергию. Теперь при переключении потребителя на генератор, на все 3 фазы станет идти электроток.

Подключение потребителя через контакторы

Третий способ подключения потребителя к генератору с одной фазой – использование контакторов. При таком варианте используют 2 контактора, один для запитывания потребителя от централизованной сети, 2-й контактор нужен для подсоединения потребителя к запасному источнику электроэнергии – газовому, бензиновому либо дизель-генератору. Такой способ допустим при использовании автоматического включения резервного питания (АВР).

При запитывании потребителя от централизованной сети все 3 фазы, подсоединенные к контактору, идут на потребителя. При подсоединении генератора, как и в варианте с 3-позиционным переключателем, на зажимах контактора в области подсоединения кабеля от генератора нам нужно немножко переделать рубильник-переключатель – поставить перемычку между фазами А-В-С.

При эксплуатации однофазного генератора необходимо принять в расчет, что если имеется 3-фазное оборудование, его требуется отключить от электропитания на время функционирования генератора, поскольку это способно спровоцировать поломку этих устройств.

Подключение трехфазных моделей

Подключение посредством дополнительного распределительного автомата. Схема подсоединения автоматов от электролинии и генератора почти одинаковая, что дает возможность ничего не менять в функционирующей 3-фазной электрической сети. Такой подход к введению в сеть индивидуального дома считается наиболее надежным и обеспечивает эффективную работу подключенного к ней оснащения.

Для его осуществления понадобится предпринять определенные действия.

1. Выключить вводной автоматический выключатель 380 В, прекратив подачу тока в дом.
2. Поставить в щитке новый 4-полюсный автомат, выходные клеммы которого сопрягаются кусками проводов с входными клеммами всех линейных устройств.
3. Выходной кабель генератора с 4 жилами (3 фазы и ноль) подводится к новому автомату, и каждая из них подсоединяется к надлежащей клемме.
4. Если дальше по схеме инсталлировано устройство защитного отключения, при выполнении коммутаций предусматривается разводка подсоединяемых к нему проводов (каждой из 3 фаз и ноля).

Подключение посредством рубильника

Перекидной рубильник (реверсивный рубильник) является тем же переключателем, только с тремя положениями.

При его использовании шины от генератора подсоединяются к одной группе полюсов, а подводящие провода от линии электропередачи – к другой.

Центральная группа контактов выключателя, провода от которой идут прямо к потребителю, последовательно перебрасываются в сторону ввода от ВВ или к подводке генератора. В средней позиции рубильника весь дом полностью обесточен.

Схема автопереключения

Исключить ручной выбор источника электропитания можно посредством применения схемы автопереключения подключаемой к нему нагрузки. В ее структуру по меньшей мере входят блок управления и 2 контактора (пускатели) с перекрестным подсоединением. Основной из данных устройств, выпускаемый на базе программно-управляемого устройства, полупроводниковых триодов либо аналоговых интегральных микросхем, осуществляет следующие мероприятия:

• распознает ситуации с исчезновением электроэнергии в главной питающей линии;
• вслед за этим отключает от нее потребителя;
• переключает его на 3-фазный генератор.

В ходе функционирования блока, распознающего прекращение централизованного снабжения энергией, сформировывается импульс тока большой длительности, поступающий на исполнительный прибор (катушку пускателя). Это ведет к автопереключению коммутатора в рабочий режим от генератора. В случае возобновления централизованного питания другой управляющий импульс переключает систему в первоначальное состояние.

Посредством розетки

Для подключения генератора к электросети дома посредством розетки понадобится тщательно изучить особенности использования данного способа. Вопреки своей простоте и удобству подключения такой способ обладает множеством негативных моментов, проявляющихся в следующем:

• потребность беспрестанно смотреть за тем, чтобы вводной автоматический выключатель был отключен;
• необходимость в покупке специализированной 4-полюсной розетки, предназначенной для больших токов;
• лимит по подключаемой к агрегату нагрузке.

Метод подключения посредством розетки считается наихудшим из числа всех допустимых.

Важные правила

Соблюдение нижеперечисленных правил оградит от замыканий, травм и других проблем.

1. Если генератор располагается в жилище, то качественная вентиляция – первое, что необходимо сделать. Если же агрегат имеет большую мощность, то его необходимо определять во двор.
2. Желательно укрыть генератор от негативного влияния погоды, например, атмосферных осадков и повышенной влажности.
3. При фиксации контактов не оставляйте голые части проводки.
4. Агрегаты на горючем не должны располагаться близко с большими температурами.
5. Пролитое горючее тщательным образом вытирают. Перед заправкой генератора отключайте его.
6. Опасайтесь контактов с функционирующим агрегатом. Не приближайтесь в развивающейся одежде, поскольку внутренний вентилятор способен затягивать материю, клеенку и тому подобное.
7. Заземление должно быть в обязательном порядке для бензогенераторов и дизель-генераторов.

И еще. Вы должны не забывать о главных вещах: без знаний, как подключать, и без опыта, не беритесь за монтаж и придерживайтесь техники безопасности, чтобы исключить негативные последствия. Доверьтесь специалистам.

Подключение однофазного генератора к трехфазной сети дома

Резервный источник электрической энергии никогда не будет лишним в загородном доме в экстренных случаях. Незапланированное и бессрочное или связанное с аварией отключение электроэнергии негативно может отразиться на электрических приборах. И когда ваша отопительная система находится в зависимости от подачи электроэнергии, то в зимнее время имеется опасность остыть жилищу и замерзнуть его владельцу.

Я не хотел подключать генератор через схему АВР, поскольку у меня на это нет знаний и средств, а я решил всё сделать сам, и подключить без автоматики.

В магазине мне посоветовали подключить генератор прямо через розетку, но делать так по безопасности я не стал. А предложили и продали мне вот такой переходник:

Кабель с вилками для подключения генератора в розетку

Для того, чтобы использование генератора было безопаснее, я для него сделал такую розетку на стене летней кухни:

Розетка для генератора

Розетка типа ССИ-114 имеет крышку которая защищает части под напряжением. А ведь напряжение на ней будет всегда – и при работе генератора, и с улицы! Закрепил её повыше, чтобы дети не достали.

Для подключения сделал другой переходник, чтобы его ни с чем не перепутать, и подписал предупреждения о опасности.

Кабель для подключения

Вилка имеет такой вид:

Вилка выхода с генератора

Это самое опасное место в конструкции. Но как избежать беды – секрет в последовательности подключения, об этом позже.

Правильный подход к решению проблемы

Максимально упростить для себя задачу по подключению генератора к дому можно следующим путем: для этого достаточно еще во время возведения загородного или частного дома и выполнения электромонтажных работ выделить определенную группу наиболее ответственных потребителей, которые будут обеспечены резервным электроснабжением. Чаще всего это группа используется для подачи электричества на:

• освещение;
• отопительное оборудование;
• определенные розетки;
• охранно-пожарную сигнализацию.

Этот вариант является привлекательным потому, что для решения проблемы можно использовать двигатель довольно небольшой мощности.

Но, к сожалению, так поступают лишь единицы среди владельцев загородных и частных домов. Чаще всего распространены ситуации, когда проблема покупки двигателя для трехфазной сети дома и его подключения приобретает особую актуальность тот момент, когда приходится сталкиваться с таким неприятным явлением, как перебои с электричеством.

Решить эту задачу домовладельцу часто оказывается не под силу, поскольку он не обладает специальными знаниями, чтобы подобрать подходящий вариант двигателя и в соответствии с установленными требованиями выполнить работы по его подключению к трехфазной сети. Дабы даже человек, который далек от сферы электрики, смог разобраться, что именно делать и каким образом, мы не будем прибегать к специальным терминам и другим сложностям, а попытаемся все объяснить таким образом, чтобы любой мог разобраться с сутью этих работ.

Как сделать простую схему автопереключения для генератора

Клацать переключателем всегда при пуске резервного агрегата неудобно, поэтому собирают простой узел автоматического переключения. Это не система автозапуска, ее задача — механическая смена ввода между сетями — магистралью и мини-станцией. Старт/глушение мотора все равно надо делать вручную.

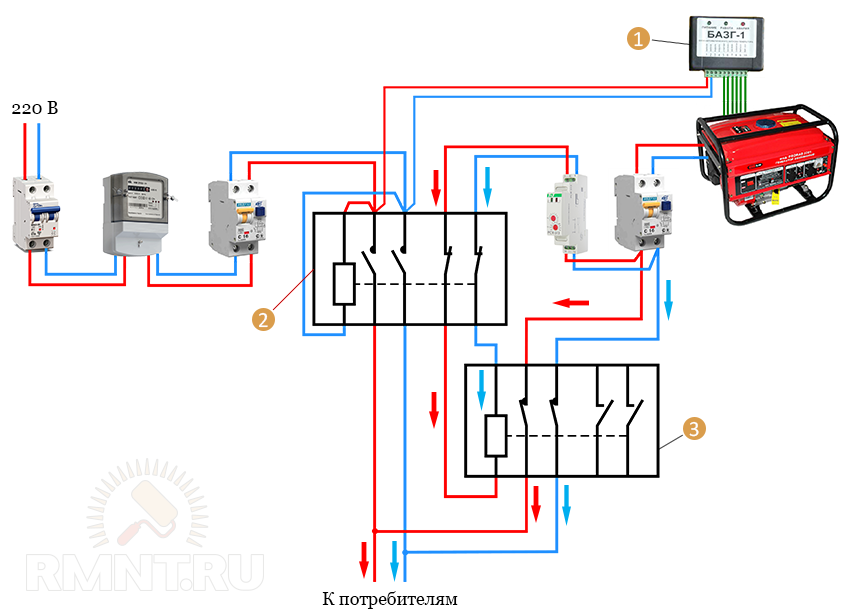

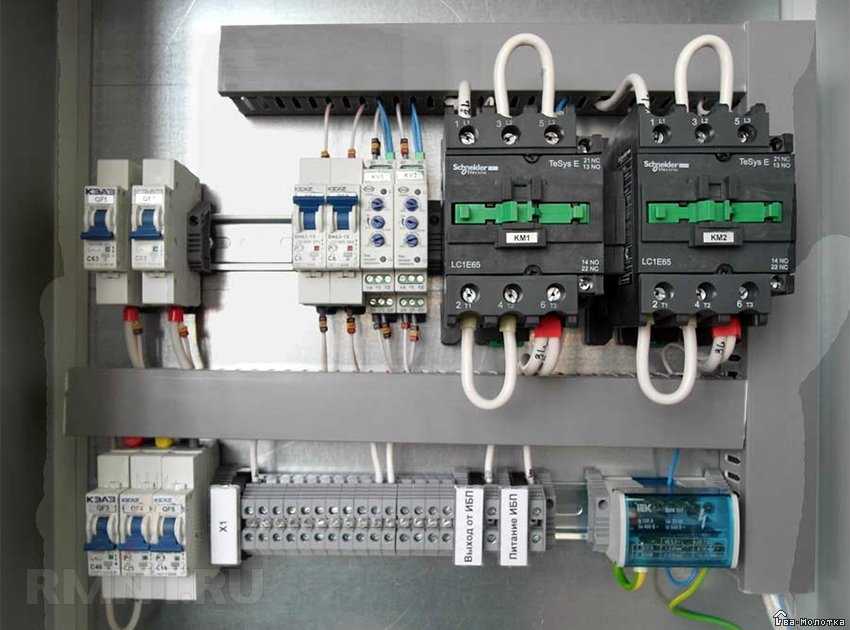

• 2 пускателя (контакторы) — КМ1 и 2 с перекрестным подсоединением. Их исполнительными элементами являются контакты: силовые (КМк), нормально замыкаемые (КМнз);
• для полной автоматизации необходимо смонтировать реле времени для возможности прогрева.

Пока магистраль работоспособна, КМ1 замыкает КМк1, одновременно КМ1нз1 и КМ1нз2 расцепленные. При отключении первые размыкаются, а последние замыкаются. При старте, после истечения задержки реле, на КМ2 появляется ток, замыкаются КМк2, начинает подаваться резервное питание.

Когда же появляется основное питание, то активируется КМ1, расцепляются КМ1нз1 и 2, происходит обесточивание КМ2. КМк2 размыкаются, КМк1 смыкаются. Происходит переключение на главную линию. Нужно лишь помнить о необходимости отключения самого резервного аппарата.

Подбор электрогенератора

Домашняя электростанция представляет собой двигатель внутреннего сгорания и вращающийся генератор, который вырабатывает электроэнергию. Наиболее распространены четырехтактные модели с максимальной частотой 3 тыс. оборотов. Объем топливного бака в бытовых моделях – 10-15 литров. Основной критерий выбора должна быть область использования. Генераторы могут выступать основным источником энергии, но чаще – это резерв при аварийной ситуации.

При выборе стоит обратить внимание на некоторые параметры:

• моторесурс;
• мощность;
• экономичность;
• удобство.

При подключении важно обеспечить слаженную работу 3 элементов:

• домашней сети – потребителя;
• централизованной цепи подачи;
• кабеля от резерва.

Перед подключением определяются со следующими моментами:

• безопасное и экономичное расположение электрогенератора;
• частота сбоев подачи электроэнергии в общей сети, необходимость в автоматики;
• рассчитанная мощность потребления с учетом запаса и потерь.

Требуется обеспечить подходящую схему подключения.

Автоматизация электрификации требует много финансовых вложений и регулярного квалифицированного обслуживания. Для индивидуального дома щадящим режимом будет ручное подключение. Есть смысл в использовании частичной автоматизации в форма полуавтоматов – их стоимость не высока. Однако при любом выборе систему необходимо периодически контролировать.

Непрерывна подача энергии стоит достаточно дорого, частный дом редко нуждается в подобном обеспечении. На важные потребители электроэнергии, такие как компьютер, можно подключить бесперебойный источник питания.

В первую очередь необходимо рассчитать мощность потребляемой энергии. Она является суммой мощностей нагрузок, которые запланировано подключить. Дополнительно прибавляют запас в размере 30% от суммарного значения. Это требуется для учета пусковых токов двигателей бытовой техники, которые в 2-3 раза превышают допустимых. По расчетной мощности можно выбирать агрегат.

Пример расчета. В доме установлена стиральная машина 2 кВт, холодильник – 0,5 кВт, электроплита – 3 кВт, общее освещение – 0,5 кВт, телевизор компьютер – 0,5 кВт. Суммарная мощность составляет 6,5 кВт, но при учете запаса расчетное значение повысится до 8,5 кВт.

Генератор негативно реагирует на отсутствие нагрузки. Постоянно потребление должно быть меньше максимум на 30% от наибольшего номинального значения. При минимальном потреблении необходимо использовать компактные модели с мощностью 2-3кВт на время отсутствия электроэнергии в основной сети.

Схема подключения к домашней сети бензинового генератора должна быть наиболее простой. Главное, чтобы она была правильной и позволяла обеспечить агрегат требуемой нагрузкой.

Разница между одно и трехфазным подключением

Все подключения, что в однофазной, что в трехфазной сети выполняются полностью идентично, за исключением количества силовых проводов. Единственный важный нюанс касается так называемой фазы управления – если подключать к сети пускатель, то его основные контакты подключают и отключают от сети силовые провода, а питание для электромагнитной катушки тоже надо откуда то брать.

В однофазной сети проблем нет – фаза одна и такого вопроса просто не существует, а в трехфазной все несколько сложнее – есть L1, L2 и L3. Не вдаваясь в технические подробности, ответ здесь один – для управляющих цепей можно использовать любую из фаз, но только одну. Т. е. если катушка КМ1 запитана от фазы L3, то управление остальными пускателями, кнопки «Старт» и «Стоп» тоже надо «подвешивать» только на нее. Сделать это не сложно – просто отметить, какого цвета провод на нужной фазе, а если кабель с одноцветными жилами, то наклеить или нарисовать на них маркеры.

Позиция шестая – защита от шума

Важно не только правильно подключить генератор к сети дома, но, и чтобы он не создавал дискомфорт, особенно, если предполагается установить его в помещении или в густонаселенном дачном поселке. Шум работающего двигателя и будет создавать такой дискомфорт, поэтому следует покупать генератор в шумопоглощающем корпусе. При установке агрегата в помещении необходимо предусмотреть систему отвода выхлопных газов.

Как подключить однофазный генератор к трехфазной сети.

Как подключить генератор к дому? Казалось бы, что может быть проще, завел генератор, подключил к дому и все, живем как прежде ))). В предыдущих статьях мы уже рассматривали, как подключить генератор к дому и основные ошибки, которые могут привести к большим неприятностям, самая малая из которых это выход генератора из строя.

В данной статье хотелось бы рассмотреть вопрос о подключении однофазного генератора к дому, в котором вся разводка электропроводки рассчитана и выполнена под трех фазную сеть. Как ни странно, многие электрики даже с приличным стажем работы впадают в ступор и начинают изобретать велосипед ))).

Самым оптимальным решением при подключении генератора к дому,

это когда еще на стадии строительства и проведения электромонтажных работ для резервного электроснабжения предусматривается отдельная группа самых ответственных потребителей. Как правило, на эту группу подключают часть освещения, отопительное оборудование, часть розеток, охранно-пожарную сигнализацию. Данный способ хорош тем, что можно обойтись генератором относительно малой мощности.

Но довольно часто, в 90 % случаев, о приобретении с последующим подключением генератора к электрической сети дома вспоминают только когда начинаются перебои с электричеством.

Для того чтобы было понятно всем и каждому, что-куда-как, постараемся все объяснить простым и понятным языком, без применения специальных терминов и различных заумностей.

Итак, как подключить однофазный генератор к трехфазной сети дома? Способов подключения существует несколько. Самый первый, который мы рассмотрели немного выше, это подключение генератора к выделенной для этих целей группе потребителей.

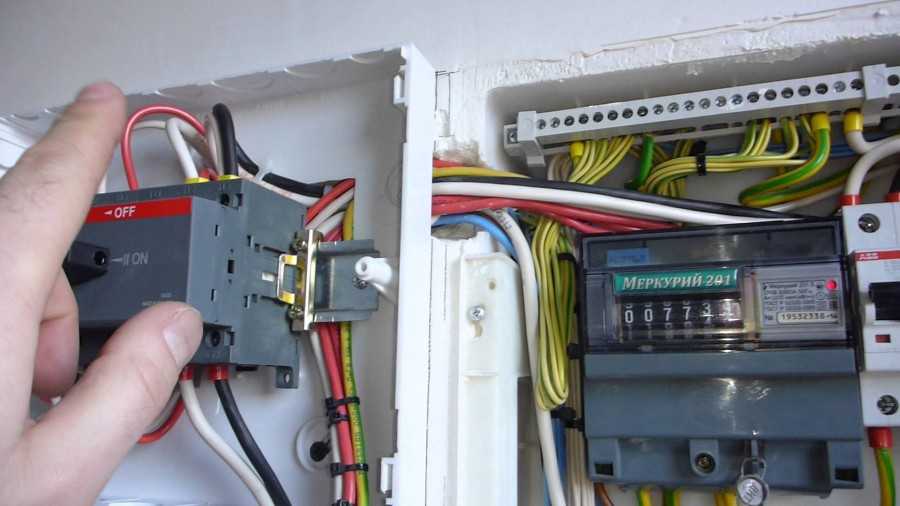

перекидной рубильник для генератор-сеть

Подключение нагрузки в ручном режиме.

Другой способ, это использование перекидного рубильника, переключателя на три положения 1-0-2. то есть, в положении «1» нагрузка запитана от промышленной (городской) сети, Среднее положение рубильника «0» —нагрузка отключена, в положение «2» — нагрузка (дом) подключена к резервному источнику электричества, в данном случае это бензиновый, дизельный или газовый генератор.

Не особо вдаваясь в конструкцию устройств, отметим лишь, что устроен перекидной рубильник или трехпозиционный переключатель относительно просто и состоит из неподвижных контактов, к которым подключаются провода (нагрузка-город-генератор) и подвижных контактов, которые осуществляют коммутацию нагрузки с города на генератор и обратно.

В случае переключения трехфазной нагрузки город-нагрузка (потребитель) коммутируются три фазы, то есть, на рубильник приходит три городских фазы А-В-С, на нагрузку уходят те же самые три фазы. В случае переключения нагрузки на генератор нам необходимо сделать так, чтобы на все три фазы поступало электричество.

Для этого необходимо немного модернизировать наш переключатель-рубильник, а именно, сделать перемычку между фазами А-В-С со стороны подключения генератора. Теперь, в случае переключения нагрузки на генератор, на все три фазы будет поступать электричество.

Подключение нагрузки посредством контакторов .

Следующий способ подключения нагрузки к однофазному генератору, это применение контакторов. В данном случае применяют два контактора, один для питания нагрузки от городской электросети, второй контактор необходим для подключения нагрузки к резервному источнику электричества – бензиновому, дизельному или газовому генератору. Этот метод приемлем в случае использования АВР — Автоматическое включение резервного питания.

При питании нагрузки от города все три фазы, подключенные к контактору, идут на нагрузку. При подключении генератора, как и в случае с перекидным рубильником, на клеммах контактора в месте подключения провода от генератора нам необходимо установить перемычку между фазами А-В-С.

Что лучше использовать для переключения? Перекидной рубильник или контакторы?

Если вы не собираетесь использовать систему автоматического управления генераторами , то необходимо установить перекидной рубильник, но обязательно трехпозиционный 1-0-2.

В случае же применения блока автоматического запуска генератором – АВР , без использования контакторов вам не обойтись.

При использовании однофазного генератора следует учесть, что если есть трехфазные приборы, их необходимо отключить от питания на время работы от генератора, так как это может привести к выходу из строя данных приборов.

Чего не следует делать.

Нельзя подключать генератор методом розетка-розетка…

Нельзя подключать генератор к электросети дома используя два автомата — один вводной, который от города, второй от генератора. Обязательно когда-нибудь ошибетесь и включите не тот автомат… Что будет дальше не станем рассказывать, но в любом случае ничего хорошего…

Что следует делать?

Заказать монтаж генератора в Одессе и области. Контакты инсталлятора генератора, то есть меня, в разделе «Обратная связь» . Звоните.

Подключение однофазного генератора к трехфазной сети дома

Если щиток с ВРУ расположен в труднодоступном месте или вы просто не желаете каждый раз выполнять переключение вручную, можно положиться на устройство автоматического переключения. Его схема также предельно проста, нужно лишь два модульных контактора с количеством контактных пар, равным числу фаз питания, а также парой нормально открытых и нормально замкнутых дополнительных контактов.

В обычном режиме работы городской ввод все время находится «на подхвате» включенного контактора, у которого цепь питания катушки подключена напрямую к питающей сети до разрыва. Если электричество на городском вводе пропадает, контактор отбросит и замкнётся нормально закрытая пара дополнительных контактов, которая включит второй контактор резервного ввода, или, по крайней мере, замкнёт цепь питания его катушки.

1 — реле времени; 2 — контактор основного ввода; 3 — управляющая катушка контактора; 4 — контактор резервного ввода

Подключение «аварийного» контактора также выполняется до разрыва питающей сети от генератора, поэтому до его запуска устройство будет оставаться в выключенном состоянии. Здесь очень полезно добавить в цепь модульное реле времени, чтобы питание потребителей включалось спустя минуту-две после запуска генератора. Это позволит двигателю прогреться и выйти в рабочий режим перед принятием основной нагрузки.

При этом цепь питания второго, резервного контактора, следует пропустить через нормально закрытый контакт коммутатора основного ввода. Таким образом, при повторном появлении напряжения на городской линии первый контактор снова включится и разомкнёт цепь питания второго ввода. Конечно, здесь бы следовало добавить устройство останова генератора, но в крайнем случае он будет некоторое время работать на холостом ходу с минимальным потреблением топлива.

Категорически нельзя

1. Подключать генератор через обычную домовую розетку проводом вилка-вилка с отключением вводного автомата. Почему? Отвечаем:
   • Мощность самых популярных генераторов для частных домов как правило находится в границах от 5-6.5кВт. Бытовая розетка, при правильном монтаже, способна держать нагрузку до 16А (

Запрещается подключать генератор через распределительный щит с использованием схемы переключения на автоматах. Давайте посмотрим на пример, который нам довелось встретить на практике:

Неправильная схема подключения генератора

Опустим по качеству сборки этого щита. Чем опасна такая схема? При одновременном включении двух автоматов (в данном случае слева внизу “Ввод” и “Внешн.роз и генер”.) мы получаем встречное напряжение на линию генератора, что приводит к его выходу из строя. Включить сразу два автомата может непосвященный в схему член семьи или задумавшийся о смысле жизни хозяин дома. Необходимо использовать трехпозиционные реверсивные рубильники I-0-II (например, ABB OT40F3C)

Категорически нельзя подключать один из выходов генератора на общую нейтральную шину при отсутствии повторного заземления нейтрали в основном щите (схема ТТ) и/или на столбе и/или в шкафу учета. Такое заземление, как правило, отсутствует в старых СНТ или в поселках с нарушением норм прокладки силовых линий. Нарушая это правило, мы на “общественную” нейтраль отдаем опасное напряжение полуфазы с выхода нашего генератора. Это может привести к электротравмам у ваших соседей и работающих на линии электриков. Как определить, есть ли повторное заземление? Заземление нейтрали делается либо наверху столба через вывод арматуры, либо на стальную ленту, которая идёт вдоль столба и уходит в землю. Один из примеров схемы с заземлением нейтрали на столбе и организацией зазмеление по схеме TN-C-S

Заземление нейтрали во ВРУ

Это интересно: Схема подключения однофазного счетчика электроэнергии

Применяемые схемы

Существует несколько схем подключения, каждая из них имеет свои особенности. Чаще всего применяют следующие способы применения дополнительного источника питания:

1. Прямое подключение резерва к выбранной группе потребителей.
2. Через трехпозиционный переключатель или перекидной рубильник. В этом случае можно обеспечить питание всех розеток и выключателей в доме, если проводка рассчитана на мощность генератора. Недостаток этой схемы заключается в том, что трехфазное оборудование работать не будет.
3. Создание двух контактов: один будет работать от городской сети, второй от резервного источника. Этот способ предусматривает использование ABP.

Подключение через ABP

При частом возникновении проблем с городским электроснабжением целесообразно применить схему с ABP. Специальное устройство контролирует внешнюю сеть практически сразу после ее включения. Устанавливаемый автомат перед подключением генератора делает паузу около 10 секунд с момента потери напряжения от основного источника, затем отключает основную сеть. Для набора требуемой мощности мини-электростанции требуется еще около 20 секунд. После того как пропало напряжение от основного источника, системе требуется около 30−40 секунд для подачи электричества от резервного генератора.

Схема подключения в этом случае выглядит следующим образом:

1. Местная электросеть подает ток на счетчик через автоматический выключатель на ABP.
2. К ABP подключается параллельно генератора.
3. После ABP идет еще один автоматический выключатель.

Подобная схема очень комфортна в эксплуатации, но обходится очень дорого.

После того как появляется напряжение на внешней сети, резервный источник питания отключается, домашняя сеть переходит в обычный режим работы. Подобная схема требует периодического обслуживания.

Перекидной рубильник

Для снижения затрат на проведение монтажных работ при подключении автономного источника питания можно использовать перекидной рубильник. Этот метод подключения обладает следующими особенностями:

1. Средние контакты рубильника подключают к сети нагрузки.
2. Крайние контакты служат для соединения домашней сети с электростанцией и городской сетью электроснабжения.
3. Рекомендуется выбирать модель рубильника, которая имеет дополнительное промежуточное положение.

В обычном состоянии рубильник подает ток от городской сети, при переключении потребители будут питаться от генератора.

В продаже встречается довольно большое количество рубильников старого образца. Они характеризуются тем, что могут искрить при смене положения рукоятки. Современные варианты исполнения имеют защитный кожух, который существенно повышает надежность конструкции.

Реверсивный рубильник

Для подключения бензогенератора можно использовать реверсивный рубильник. К особенностям применения подобного устройства относятся следующие моменты:

1. Переключатель может находиться в трех положениях: крайние замыкают две цепи, центральное размыкает обе.
2. Устройство подходит исключительно для дома с небольшой мощностью потребителей. Именно поэтому реверсивный генератор часто используется на даче.

Подобный переключатель обходится дешево и установить его несложно.

Автозапуск бензогенератора

Обладая некоторыми навыками по электротехнике, владелец частного дома сможет без особых усилий своими руками смонтировать схему, которая обеспечит автозапуск и включение бензогенератора в сеть дома. Единственным условием является подбор модели автогенератора, способной запускаться и останавливаться с помощью ключа, так как автоматизация пуска генератора с двигателем, заводящимся кик-стартером, дело очень хлопотное и неблагодарное.

Идею принципа работы такой схемы можно выразить в 3 пунктах:

1. Через пару минут после отключения электропитания от линии электропередач необходимо закрыть воздушную заслонку в двигателе и произвести сам запуск. Временная задержка необходима для перестраховки в тех ситуациях, когда свет пропал всего лишь на несколько секунд.
2. Ещё через две минуты после прогрева двигателя устройства, открыть заслонку для воздуха и осуществить перенаправление нагрузки с внешней линии на резервную (от генератора).
3. При возобновлении питания от магистральной сети через 60 секунд переключить нагрузку обратно на основную линию и остановить работу двигателя генератора.

В момент исчезновения напряжения в магистрали катушки пускателей, связанные с основной сетью, перестанут удерживать в разомкнутом состоянии контакты, включающие зажигание стартера, и в замкнутом — силовые контакты основной линии. Это приведёт к включению зажигания в бензогенераторе и отсоединению домашней сети от внешней магистрали.

Параллельно будет выполнено замыкание нормально замкнутых контактов. Это приведёт в действие магнитный толкатель, закрывающий воздушную заслонку, и подаст импульс на реле времени, отвечающее за пуск двигателя. Спустя минуту стартер выполнит запуск двигателя бензогенератора.

После старта генератора сработает катушка, отвечающая за остановку стартера. Одновременно с этими событиями произойдёт подача сигнала на временное реле, отвечающее за электроток из резервной сети, что приведёт через 120 секунд к открытию воздушной заслонки двигателя и поступлению электротока от генератора в домашнюю сеть.

Выключение электрогенератора и обратный переход на питание от магистрали обеспечивают другая пара контакторов и реле времени.

При выполнении таких работ необходимо иметь определённые знания о том, как правильно создать схему подключения генератора к сети дома, а также навыки по монтажу. И если нет подобной практики и уверенности, то лучше всего в таких ситуациях довериться специалистам.

Автозапуск генератора через блок АВР

Назначение таких устройств – частично или полностью исключить участие человека в работе генератора. Есть две основные разновидности таких устройств. Первая полностью копирует систему автопереключения, которая работает на двух пускателях, но с добавлением электронного блока запуска и остановки генератора. От магистральной линии электроснабжения к нему подводится слаботочный кабель, по которому блок получает информацию о наличии или отсутствии напряжения в сети. В зависимости от этого он подает команду двигателю на пуск или остановку, а переключения между вводом из магистральной линии или от генератора, выполняют сами пускатели. В целом, это такая же система, как и предложенная схема для самостоятельной сборки, но здесь не придется ничего выдумывать – просто установить готовый блок.

Недостаток у такого блока тот же – его назначение только запуск и остановка двигателя без дополнительной защиты.

Сама схема выглядит следующим образом:

1. Вводной автомат. 2. Счетчик электроэнергии. 3. Блок автоматического запуска генератора. 4. Генератор. 5. Реле времени. 6. УЗО. 7. Контактор основного ввода. 8. Контактор резервного ввода.

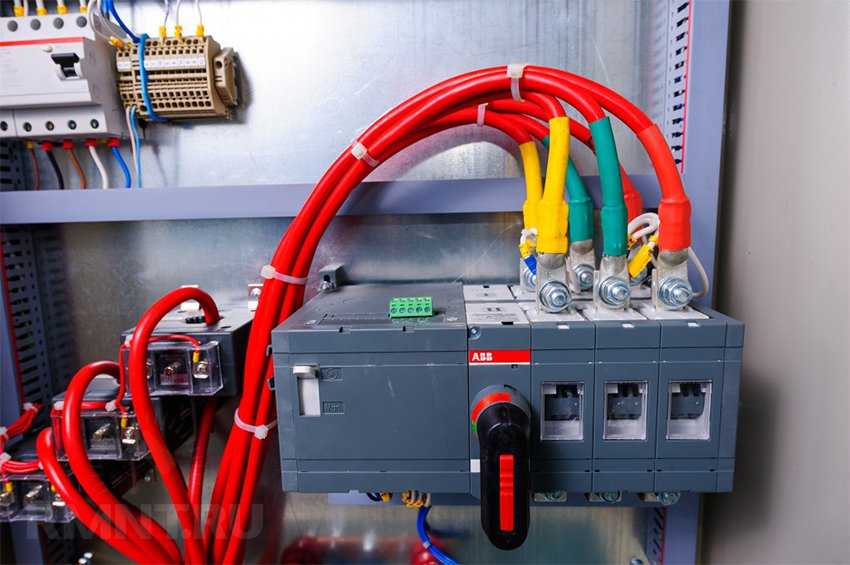

Более совершенный вариант это комплексная система, управляемая микропроцессорной электроникой. В целом она работает так же, как и самодельная система автозапуска, но ее главным преимуществом является наличие многочисленных датчиков, которые контролируют все аспекты работы генератора. Если случается какая-либо неисправность оборудования, то блок АВР сможет адекватно среагировать – не терзать генератор попытками автозапуска, а при наличии GSM-модуля и отправить владельцу сообщение о неисправности.

Сам блок АВР монтируется вместо распределительного щитка – для этого не нужно больших познаний – просто к нему надо подключить провода с магистральной линии, силовой и кабель управления от генератора и вывод в дом.

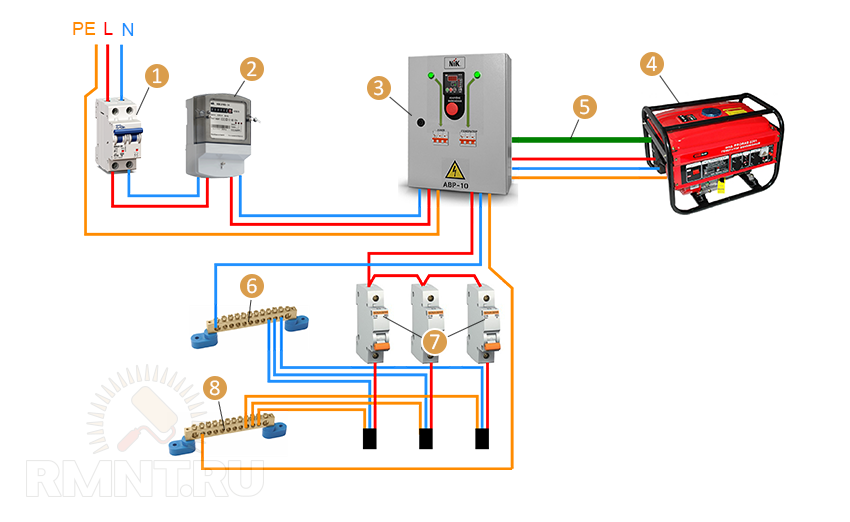

1. Вводной автомат. 2. Счетчик электроэнергии. 3. АВР. 4.Генератор. 5. Управляющий кабель. 6. Автоматы потребителей. 7. Нулевая шина. 8. Шина заземления.

Такой блок является сложным комплексом оборудования и его стоимость в некоторых случаях может равняться цене генератора. Поэтому его приобретение оправдано только в случае частых отключений электроэнергии и для достаточно мощных генераторов.

Выбор

Покупатель должен с самого начала определить, какие технические параметры для него — самые важные. Стоит присмотреться к таким показателям:

• Масса.
• Габариты.
• Мощность.
• Потребление топлива.
• Уровень шума.
• Длительность работы.

Автоматизация и цена вопроса — параметры, к которым тоже присматриваются

Это важно для тех, кто интересуется, как подключать генератор к сети дома, схема которой размещается на специализированных сайтах

Работа генераторов

По параметрам

Многие сначала ищут ответ на вопрос о том, сколько фаз должно быть у генератора для максимально удобной эксплуатации. Для этого нужно понять, какие электроприборы будут подключаться. Трёхфазные варианты допускают соединение как с одно-, так и с трёхфазными приборами. Однофазные сочетаются только с одним видом потребителей. Но это не означает, что модели с большим количеством фаз станут лучшими при любых обстоятельствах.

На каждой фазе максимальная нагрузка должна составить не более 30%. Значит, реально владельцы не смогут использовать больше трети от номинальной мощности, которой изначально обладает розетка. Например — номинальная мощность трёхфазного генератора равна 6 кВт. Значит, не более 2 кВт можно снять с обычной розетки на 220 В. Нагрузки всё равно требуется распределять по нескольким фазам при подключении однофазного генератора к трёхфазной сети дома.

Обратите внимание! Для мощности также проверяют параметры приборов, которые планируется подключать

При этом важно иметь запас хотя бы на 20-30%. Иначе можно столкнуться с такими проблемами, как перегрузка и остановка работы

Топлива тоже будет расходоваться слишком много

Иначе можно столкнуться с такими проблемами, как перегрузка и остановка работы. Топлива тоже будет расходоваться слишком много.

Работы по подключению

По типу

Выпускаются синхронные и асинхронные разновидности устройств. Выбор предполагает внимательное изучение характеристик каждой из существующих моделей.

Устройство сети

Асинхронные

Главная их проблема — неспособность воспринимать так называемые пиковые нагрузки. Хотя и эти приборы можно использовать для сохранения нормальных показателей по напряжению. Они подходят для совместной эксплуатации с техникой, чувствительной к перепадам по напряжению:

• Электронные устройства.
• Вычислительная техника.
• Медицинские приборы, поддерживающие бензиногенераторы.

Остаточная намагниченность ротора — главный источник энергии для таких приспособлений. Поэтому срок службы у асинхронных генераторов больше, чем у ближайших аналогов. Они не требуют применения систем с охлаждением, корпус агрегата полностью закрытый. Благодаря этому защита от пыли и влаги гарантирована в полном объёме.

Интересно! Асинхронный генератор невосприимчив к коротким замыканиям. Поэтому для сварочных аппаратов этот источник энергии — оптимальное решение. Но к перегрузкам подобные устройства могут быть весьма чувствительными. Поэтому запрещается их подключать к приспособлениям с первоначально высокими пусковыми токами.

Устройства с автозапуском

Синхронные

Качество тока в данном случае более низкое, если сравнить с предыдущим вариантом. Подходят, чтобы организовать аварийное питание при различных обстоятельствах:

• Офисы.
• Холодильные установки.
• Электрооборудование в дачах, загородных домах.
• Строительные объекты.

Есть у таких приборов и некоторые положительные качества:

• Устойчивость к кратковременным перегрузкам.
• Способность нормально переносить пиковые нагрузки, в том числе — при механической нагрузке.

Но защищённость от влаги с пылью и грязью хуже, чем у асинхронных конструкций. Ведь для охлаждения таким генераторам требуется пропустить через себя определённое количество воздуха. Синхронный генератор понадобится, если применяются приборы, работающие с реактивной нагрузкой. Тогда мощность будет меньше.

Перекидные рубильники

Фазность

О ней уже было сказано выше. Покупать трёхфазные генераторы стоит только при наличии в доме потребителя с соответствующими характеристиками. Если же все приборы однофазные — то и генератор выбирается такого типа. Это касается даже ситуаций, когда есть трёхфазная сеть, соединённая с домом.

Соединение с сетью

Заземление

Сам принцип работы генератора предполагает периодическое возникновение на его корпусе статического электричества, поэтому все стационарно устанавливаемые устройства в обязательном порядке нуждаются в отдельном контуре заземления.

Идеальный вариант это создание полноценного заземляющего контура, но в целом можно обойтись и простейшим способом, для которого понадобятся металлический прут, длиной 1,5-2 метра, стальной болт или хомутовое соединение и мягкий медный провод. К железному пруту приваривается болт, а сам штырь забивается на всю длину в землю. Медный провод прикручивается одной стороной к болту (или зажимается хомутом), а другой к корпусу генератора – заземление готово.

Это все основные способы как подключить бензогенератор к сети дома и возможные нюансы. Представленные схемы помогут определить, стоит ли устанавливать системы автозапуска или проще будет обойтись ручным переключением. Разумеется, что при установке каждого отдельного генератора, блока АВР или самодельной системы автозапуска, могут возникнуть дополнительные вопросы, но решать их уже придется в каждом случае отдельно в зависимости от модели устройства и схемы домашней электросети.

Полуавтоматическое подключение резервного источника

Поскольку необходимость в переключении на резервный источник возникает при вполне определенных условиях (пропадание основного питания), организовать автоматическую коммутацию источников совсем несложно. Для этого достаточно использовать электромагнитный переключатель или реле соответствующей мощности. В качестве примера можно взять РЭК77/3, имеющее в своем составе три переключающих группы и выдерживающее ток до 10 А (2.2 кВт).

Электромагнитное реле РЭК77/3

Схема подключения электрогенератора при помощи такого реле будет выглядеть следующим образом.

Схема полуавтоматического переключения сети

Как видно из схемы, обмотка реле подключена к основному источнику питания — сети. При наличии сетевого напряжения реле срабатывает и питание поступает на нагрузку. Как только произойдет пропадание напряжения, реле отпустит и переключит нагрузку на питание от генератора (на рисунке изображено как раз такое состояние). При возобновлении штатного питания схема перейдет в исходное положение — штатное.

Единственный, но серьезный недостаток подобной схемы — отсутствие автозапуска генератора, исполняющего роль резервного источника. Именно поэтому такая конструкция носит название полуавтоматической — переключение произошло, но генератор придется запускать вручную. Но если в вашем распоряжении есть генератор с электрическим стартером, то частично эту проблему можно решить, используя свободную группу реле.

Как подключить бензогенератор к сети дома (схема с автопуском)

Теперь при пропадании основного напряжения реле К1 не только переключит нагрузку, но и подаст 12 В на стартер генератора и таймер, которые начнут периодически запускать бензогенератор. Как только генератор будет запущен (на его выходных клеммах появится напряжение), сработает реле К2 и отключит систему автозапуска. Конечно, схема эта исключительно проста и имеет массу недостатков. Во-первых, она не заглушит генератор при обратном переключении. Во-вторых, если генератор по той или иной причине не запустится (холодно, плохая регулировка пуска и пр.), то система просто посадит аккумулятор, исключая возможность запуска генератора вообще.

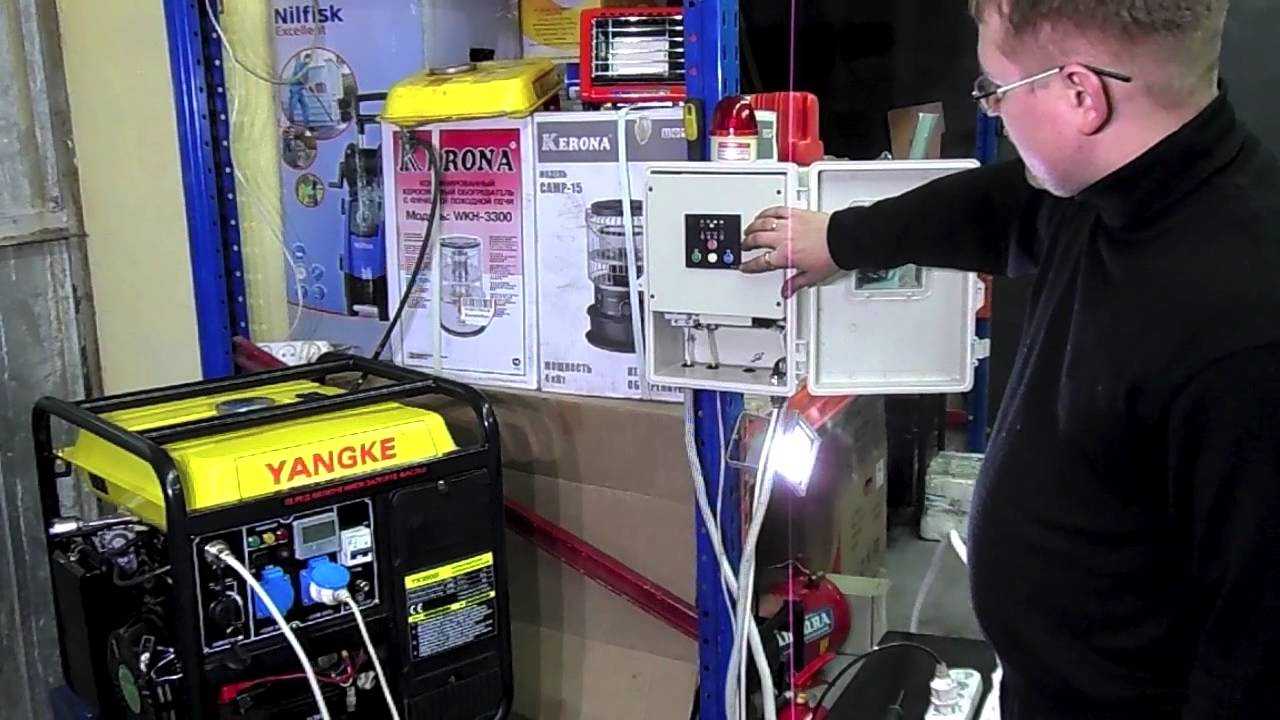

Установка блока АВР с автозапуском бензогенератора

В свете вышесказанного было бы очень полезным устройство, вообще исключающее вмешательство человека в работу системы аварийного электроснабжения. Такие приборы действительно есть и работают они полностью бесперебойно, но только с генераторами, укомплектованными электрическим стартером и штатной системой останова.

Разрабатывать подобную систему самостоятельно — хлопотное дело, достойное отдельного обсуждения. При неправильной организации работы велик риск испортить оборудование. Например, если генератор имеет поломку моторной части, его принудительный многократный запуск вызовет, по меньшей мере, глубокий разряд аккумулятора, а в худшем случае приведёт к выходу из строя обмоток электростартера.

Есть два варианта подобных устройств, первый — штатный блок электронного управления, поставляемый вместе с генератором и устанавливаемый с ним в одном помещении. Такой блок подключается согласно приложенной в инструкции схеме и управляет он только запуском и остановкой двигателя, в некоторых случаях берёт на себя задачу регулировки оборотов и выдаваемой мощности. Основная коммутация резервного ввода выполняется контакторами по схеме, которую мы описывали ранее. Только в этом случае нормально разомкнутый контакт на основном вводе протягивается сигнальным слаботочным проводом до блока управления, чтобы текущее состояние городской линии давало понять электронике, когда следует вводить в работу или останавливать генератор.

1 — блок автоматического запуска генератора; 2 — контактор основного ввода; 3 — контактор резервного ввода

Второй вариант — комплектные устройства АВР с автозапуском. Это не очень обширный спектр устройств, но все они требуют установки на генератор дополнительного оборудования: электрического привода дроссельной заслонки и стартера с аккумулятором.

Подключение генератора через АВР: 1 — вводный автомат; 2 — счётчик; 3 — щит АВР; 4 — генератор; 5 — управляющий кабель; 6 — нулевая шина; 7 — автоматы потребителей; 8 — шина заземления

Преимущество таких систем в том, что они имеют всё необходимое «из коробки» и полностью заменяют вводно-распределительное устройство, включая встроенные защиты по току, а иногда даже имеют систему защиты от перенапряжений и утечек. Всё что нужно для подключения — присоединить жилы вводов и шины потребителей на устройства коммутации, а также соединить вторичную клеммную колодку с дополнительным оборудованием генератора с помощью четырёх- или пятижильного провода.

Как подключить?

• Разместите электростанцию далеко от жилого дома на расстояние соединительного кабеля. Это необходимо для того, чтобы, в случае пожара, ваш дом не сгорел вслед за источником питания;

Подключите агрегат к розетке. Соедините разъёмы в конце шнура генератора со штыревыми контактами розетки. После присоединения необходимо немного повернуть конец шнура электростанции для закрепления (как правило, требует поворот примерно на 15 градусов);

Подключите кабель к электростанции. Генератор должен быть подключен к тому же кабелю, который вы подключили к розетке на стене дома. Подключите кабель и проверните соединение в месте контакта;

Обратите внимание на двигатель перед пуском. Убедитесь, что рычаг управления двигателем находится в нужном положении и проверьте количество топлива в баке. Также вам может понадобиться свеча накаливания (устройство для предпускового подогрева дизельного двигателя), если у вас уже наступили холода;

Запустите двигатель генератора в соответствии с инструкцией завода-изготовителя;

Подключите домашнюю сеть к бензиновому агрегату. Для этого подойдите к выключателям и переключите питание с сети на резервный генератор;

Постепенно «нагрузите» электростанцию. Последовательно включайте все установленные автоматы, пока вся запланированная нагрузка не будет подключена к генератору.

Проделав все операции в обратном порядке, восстановите питание от сети.

Схема подключения однофазного генератора в трехфазную сеть

Рассмотрим ключевые моменты подключения однофазного генератора в трехфазную сеть. Недавно на форуме была создана данная тема, и я решил дать более развернутый ответ, а также обсудить этот вопрос на блоге, поскольку на форум многие читатели не заходят.

Подключение однофазного генератора актуально для частных домов, коттеджей, которые хотят иметь у себя независимый источник питания.

Многие дома повышенной комфортности (коттеджи) имеют трехфазный ввод из-за большой потребляемой мощности. Здесь может встать вопрос: а какой нужен генератор? Напрашивается трехфазный генератор необходимой мощности.

Генератор для частного дома

А действительно ли нужен трехфазный генератор?

На этот ответ я однозначно не отвечу, однако, предполагаю, что однофазный генератор будет дешевле трехфазного.

Чем плох трехфазный ввод, я уже рассказывал. Основная проблема – очень трудно добиться равномерного распределения по фазам. Возможно, генератор не очень хорошо переносит такие режимы работы, когда постоянно будет перекос фаз.

А как же наш трехфазный щит переделать в однофазный?

Все очень просто. Схема автоматического включения однофазного генератора в трехфазную сеть:

Схема подключения однофазного ДГ в трехфазную сеть

Для этого нам понадобятся всего 2 контатора, не считая вспомогательных элементов.

В нормальном режиме потребители подключены к трехфазной сети через контактор КМ1. В случае отключения основного питания происходит запуск генератора. Запуск можно сделать используя дополнительный контакт контактора КМ1. Контактор КМ1 отключается, а контактор КМ2 включается и объединяет 3 фазу в одну.

Если вам не требуется автоматический запуск генератора, то вместо данного АВР можно применить, например, кулачковый переключатель на соответствующую мощность. Схема соединения – аналогично КМ2. Здесь мы должны использовать либо два ручных переключателя, либо 1 переключатель, а питающую сеть отключать вводным автоматическим выключателем.

Какое решение предпочтительнее? Выбор за вами.

Также советую пересмотреть мои старые статьи:

Советую почитать:

комментариев 18 “Схема подключения однофазного генератора в трехфазную сеть”

«При этом не стоит забывать, что мощность однофазного генератора будет не менее чем в 2 раз больше трехфазного.»

Про сечение нуля не написали.

Не понял вопрос про мощность.

Сечение нуля — не менее сечения фазного провода. Например, ВВГ-3×16.

Почему мощность однофазного генератора будет как минимум в 2 раза больше трехфазного?

По поводу нуля. Какой кабель проложить от АВР до распределительного щита при трехфазном вводе с мощностью 15 кВт. Дизель допустим аварийный на 15 кВт.

Дизель однофазный соответственно.

Рассчитываете ток, подбираете автомат,а потом выбираете сечение кабеля. На 15кВА — ВВГ-3×16

а как тогда в трехфазном режиме от сети будет питание?

Питающий кабель от трехфазной сети будет свой, например СИП4-4×16 или СИП4-4×25.

от опоры до АВР и от дизеля до АВР все и так понятно. Какой кабель класт от АВР до РЩ?И почему мощность однофазного генератора больше мощности трехфазного в 2+ раза?

После АВР у вас будут групповые линии. Не должно быть никаких промежуточных щитов.

Когда вы переведете все ЭП на одну фазу, должен снизиться общий Кс, следовательно мощность однофазного генератора будет Pantryk :

Не должно быть никаких промежуточных щитов.

Если АВР встраивать в щит с групповыми аппаратами, то да, будут сразу аппараты. А если АВР это отдешьная конструкция. В нее входит два кабеля (один от дизеля и один от опоры) и один выходит к щиту с групповыми аппаратами. Вот я про ноль такого кабеля и говорю. Или например у меня двухэтажный особняк и выделенная мощность 30 кВт, и дизель я ставлю те же 15 кВт. При этом у меня есть распределительный щит для второго этажа. Он трехфазный. К нему идет кабель 5×4. А теперь мы пускаем во все фазы синфазное напряжение. Что будет с нулем? В частном случае с одним вводно-распределительным щитом ничего страшного не будет т.к. сечение шин вполне достаточно

Но в общем случае применения однофазного генератора в трехфазной сети стоит обращать внимание на сечение нуля в трехфазных кабелях и группах

Я же детально не рассматривал все нюансы, не привязывался к конкретному объекту. Всегда нужно смотреть какие токи у нас будут и в зависимости от них выбирать автоматы и сечения кабелей.

Если у вас есть проект, можем обсудить более детально на форуме.

Автоматическое переключение на генератор

Описанное выше подключение генератора к дому имеет существенный недостаток – при исчезновении электричества нужно вмешательство человека для перевода домашней сети на резервное питание. Данная схема не разбудит пользователя и никак не уведомит хозяина о том, что электричество пропало, и система отопления начнет замерзать.

Нужна электрическая схема, отслеживающая напряжение электроснабжения, которая запустит генератор, выведет его на нужные обороты и переключит рубильник. Подобные устройства, осуществляющие автоматический ввод резерва (сокращенно АВР) выпускаются промышленностью. Подробная схема подключения прилагается к устройству, но принцип подключения можно понять, изучив рисунок ниже:

Подключение системы автоматического запуска генератора

От АВР (системы автозапуска) к генератору кроме силовых проводов подключается также кабель управления. Электрогенератор должен иметь функцию автозапуска для подключения к АВР. Управление и подзарядка аккумулятора генератора осуществляется напряжением 12 В. В инструкции к генератору должно быть подробное описание процесса подключения с указанием предназначения клемм.

Самодельная система автозапуска

Решать вопрос о том, как подключить генератор в качестве бесперебойного снабжения электроэнергией должен пользователь исходя из своих финансовых возможностей – АВР и электрогенератор, поддерживающий функцию автозапуска, обойдутся намного дороже. Поэтому многие домашние мастера стараются придумать свою схему подключения, используя систему контакторов с нормально открытыми и закрытыми контактами.

Контактор, работающий как перекидной рубильник

Принцип действия подобного переключателя таков – напряжение сети электроснабжения удерживает нормально разомкнутые контакты замкнутыми. В этом случае домашняя сеть подключена к электрической линии снабжения. Как только напряжение пропадает, катушка контактора перестает втягивать якорь, и замыкаются нормально замкнутые контакты, к которым подключен генератор.

Один из примеров подобных схем представлен ниже. Трехфазный контактор переключатель используется также для коммутации напряжения 12 В, включение которого заменяет поворот ключа генератора. То есть, при исчезновении напряжения сети таймер начинает запускать стартер с некоторыми промежутками, которые можно настроить.

Пример самодельной схемы для автоматического запуска генератора

Как только двигатель генератора запустится на его выходе появится напряжение, которое заставить сработать контактор К2, и таймер перестанет запускать двигатель. Как только появится напряжение на линии, включится контактор К1, и цепь ключа генератора разомкнется и двигатель заглушится.

Данная схема приводится как идея, и требует доработки, модернизации и добавления дополнительных элементов защиты, соответственно модели генератора. Народные умельцы модернизируют обычные генераторы, переделывая под автозапуск, добавляя исполнительные устройства для управления заслонкой и топливным вентилем, как показано на видео:

Если нет желания внедряться в схему и устройство электрогенератора, то коммутацию 12В можно использовать для включения сигнализации (будильника) и для подсветки места установки электрогенератора.

Безопасность подключения генератора

Бензогенератор, работающий на легко воспламеняемом бензине, не должен сам стать источником искры или короткого замыкания, особенно в непосредственной близости к емкости с запасом топлива

Поэтому следует уделить особое внимание качественному подключению генератора к сети

Пожарная безопасность подробно описана в инструкции, поэтому во избежание возгорания и несчастных случаев, следует подключение и установку электрогенератора произвести правильно, согласно требованиям. Категорически запрещается устанавливать работающий генератор в закрытом помещении – выхлопные газы ядовиты.

Помещение под генератор должно очень хорошо вентилироваться

Устанавливают генератор на свежем воздухе под навесом, защищающим от дождя и прямых солнечных лучей. Следует позаботиться о защите клемм подключения от коррозии при чрезмерной влажности. Также необходимо следить, чтобы аккумулятор был заряжен. Современные АВР также имеют функции оповещения о включении резервного питания:

Применение ABP

Система автозапуска более дорогая по сравнению с ручной, но она постоянно отслеживает напряжение в сети. При исчезновении напряжения контактор прерывает связь АВР с центральной электросетью. Включается стартер, и генератор начинает работу. Большинство владельцев генераторов отдают предпочтение применению более дешевой частичной автоматизации, работающей следующим образом:

1. Подсоединение магистрального питания идет через контактор, размыкающийся при отключении ввода.
2. Бензогенератор запускается вручную. В него устанавливается реле времени для прогрева мотора и автоматического перевода на подсоединение резерва к домашней сети.
3. При восстановлении электроснабжения контактор отключается, и нагрузка снова подается с общей сети.

Полностью автоматизированная система энергоснабжения регулирует работу бензогенератора с помощью микропроцессоров.Видео на эту тему

Как подключить генератор к сети дома. Схема

Многие люди сталкиваются с такой распространённой проблемой, как отсутствие стабильного электрического питания, или наличие разных сбоев в работе этой незаменимой системы. В таком случае, необходимо задуматься об обустройстве резервных источников электроэнергии, среди которых: генераторы, работающие на дизельном, бензиновом или других видах топлива.

Задаваясь вопросом: как подключить генератор к сети дома (схему можно найти в Интернете или получить после консультации со специалистом), обязательно изучите такую тему, чтобы избежать неприятных моментов в дальнейшем.

Если задача кажется для вас трудновыполнимой, доверьте её опытному электрику. Не забывайте, что при работе с электрическим питанием нужно соблюдать повышенную бдительность и осторожность, поэтому заранее выучите правила техники безопасности и только после этого приступайте к действию.

Ошибки при подключении резервного питания

Нельзя присоединять портативные электрические станции, если автомат в щитке ввода отключен. К сожалению, многие делают это, не подозревая, что такой шаг может привести к короткому замыканию, или даже пожару. Почему так случается? Всё просто. Мощность резерва в разы больше пропускной способности стационарной проводки. К примеру, для большинства розеток, оптимальный показатель составляет 3,5 кВт. После контакта с очень мощным оборудованием они могут не выдержать, в результате чего генератор выйдет из строя и перестанет подлежать восстановлению. Тем не менее, эффективные способы подключения мини-электростанций к домашней сети всё-таки есть.

Установку можно подключить к домашнему распределительному щиту, но при условии, что показатели мощности нагрузки сопоставимы с допустимыми, а подключение выполнено исключительно к контактам рубильника со стороны генератора. Разумно применить удлинитель, а после этого вставить в розетки остальные приборы. Такой метод позволит избежать короткого замыкания через прямое воздействие с домашней сетью. Если речь идёт об обустройство резервного питания в загородных домах или на даче, то эксперты рекомендуют отдать предпочтение следующим методам подключения:

• с помощью рубильника;
• с помощью реверсивного переключателя;
• с помощью системы автоматического запуска резерва.

Как выбрать электрогенератор для дома

Домашние резервные генераторы оборудованы специальным двигателем с определенной мощностью, который вращает генератор для выработки электрической энергии. В большинстве случаев, для загородных домов используют четырёхтактные установки с частотой вращения до трёх тысяч оборотов в минуты. Объём топливных баков для дизельного или бензинового топлива равен 10-15 литрам. При выборе генератора нужно обратить внимание на цель, для которой он будет использован. Кто-то задействует подобное оборудование в качестве основного источника электрической энергии, в то время как значительная часть владельцев частных домов устанавливает систему при сбоях в работе стационарной сети в результате аварий на линии или прочих неприятностей.

Основные характеристики систем заключаются в мощности, моторесурсе и экономичности. Также перед покупкой конкретной модели стоит оценить надёжность конструкции и простоту эксплуатации. Подключение бензиновой модели требует правильного монтажа следующих элементов:

• кабеля от резервной установки;
• централизованной цепи подачи электрической энергии;
• домашней сети;

Основные задачи

При подключении нужно обратить внимание на следующие особенности:

• место размещения. Оно должно быть сухим, экономичным в плане пространства, а также безопасным;
• частоту обрыва питания и сбоев в домашней сети. Это позволяет определить, нужно ли автоматика, или нет;
• мощность потребления. Данный параметр вычисляется путём учета потерь;

Необходимо обустроить правильную схему присоединения генератора к домашней сети. Использование систем автозапуска обойдётся потенциальному покупателю намного дороже, при этом реализовать монтаж дополнительных приборов без квалифицированной помощи обученного специалиста будет невозможно.

По этой причине, большинство людей отдают предпочтение ручному подключению или полуавтоматическим установкам, которые стоят намного дешевле, чем полноценные автоматы. В любом случае, даже самая передовая система автозапуска нуждается в тщательном обслуживании и надзоре за качеством работы. Бесперебойное резервное питание нуждается в дорогостоящем обслуживании, поэтому нет смысла подключать его для домашней сети.

Если необходимость стабильного доступа к электричеству возникает очень часто, лучше купить бесперебойный источник питания на персональный компьютер, или другие электрические приборы, которые используются вами чаще всего.

Для начала необходимо провести ряд расчетов по определению подходящей мощности резервного питания. Чтобы сделать такую математическую операцию необходимо подсчитать суммарную мощность всех нагрузок и добавить к ней запас на 30%. На данном этапе следует учесть пусковые токи двигателей домашней техники, которые могут превышать допустимые показатели. Только после предварительных расчетов можно переходить к покупке электрогенератора.

Для примера – одна стиральная машинка требует двух киловатт электроэнергии за час работы. Плита – 3 киловатт. Холодильник – 0,5 кВт. Добавляем телевизор с компьютером и освещение (по 0,5 кВт для каждого прибора), и получается суммарная мощность в 6,5 кВт. Также учитываем 30 процентов запаса, и конечный результат составляет 8,5 киловатт электроэнергии. Главное, чтобы подключение через розетку было правильным и допустимым.

Схемы

Правильное подключение дизельного или бензинового (бензогенератора) резервного источника питания, подразумевает использование дополнительных схем и конфигураций. Схему должна быть составлена правильно и качественно, поэтому лучше доверить такую процедуру профессионалу. Здесь учитываются все тонкости домашней сети и определяются допустимые нагрузки. Некоторые потребители отдают предпочтение 2-3 кВт установкам, которых вполне достаточно для работы на протяжении нескольких часов после сбоя. Схема подключения бензогенератора может выглядеть очень просто. Главное, чтобы её составили правильно, и она обеспечивала надлежащие показатели нагрузки.

Как уже говорилось выше, без надлежащих навыков или опыта, нет смысла самостоятельно создавать схемы подключения. Это может повлечь за собой не самые приятные последствия, т.к. неопытному потребителю сложно правильно составить схему и применить её в действии. Вместо этого, будет разумно проконсультироваться с опытным электриком и поручить действие ему.

Разновидности электрических генераторов

В настоящее время, в качестве бытовых источников резервного электроснабжения используются многофункциональные бензогенераторы. Дизельные модели тоже показывают хорошие рабочие показатели, но модели, работающие на бензиновом топливе более эффективны. Это объясняется следующими преимуществами:

• стоимость бензиновых агрегатов вполне демократичная, а разнообразие моделей, доступных в продаже, очень обширное;
• мощность варьируется в пределах 0,8-12 киловатт;
• на рынке присутствуют и компактные переносные, и более крупные стационарные установки;
• существуют однофазные и трёхфазные генераторы (некоторые потребители осуществляют подключение однофазного генератора к трёхфазной сети);
• основную долю рынка бензогенераторов занимают четырёхтактные двигатели внутреннего сгорания;

Перед тем, как выбрать подходящий вариант подключения системы к домашней сети, нужно разобраться со схемой охлаждения двигателя внутреннего сгорания. Она определяется типом использования агрегата – частичным, или полным, в качестве единственного источника питания. Многие потребители отдают предпочтение воздушным охладительным конструкциям. Что касается промышленных генераторов, которые служат для круглосуточного электроснабжения, то их можно оборудовать жидкостным охлаждением. В большинстве случаев, такие агрегаты трёхфазные, а их габариты остаются внушительными.

Использование дизельных трёхфазных генераторов не пользуется спросом по одной причине – высокой стоимости оборудования и низкой экономичности. Но большой вырабатываемый ресурс оправдывает рабочие затраты.

Типы моделей электрогенераторов

В настоящее время существует ряд типов электрических генераторов. Среди них:

• Асинхронные агрегаты. За счёт простоты и надёжности конструкции эти системы пользуются большим спросом. Важные узлы надёжно спрятаны от воздействия влаги и пыли. Их разумно эксплуатировать при выполнении сложных задач и интенсивных нагрузках. В качестве питания для электрических двигателей асинхронный тип использовать не следует;
• Синхронные. Недостатки, характерные для предыдущего типа, здесь отсутствуют. Также синхронные модели способны обеспечить поддержание более точного напряжению. При выборе следует обратить внимание на бесщёточные конструкции, которые обладают более хорошим качеством тока и отсутствием интенсивных радиопомех;
• Инверторные модели отличаются дорогой стоимостью и относительно низкой мощностью. Однофазные устройства не популярны за счёт низких рабочих показателей. В свою очередь, трёхфазные модели намного лучше. Из недостатков инверторных моделей дорогая стоимость оборудования и плохие эксплуатационные свойства;

Однофазные и трёхфазные генераторы

Подключать трёхфазные генераторы необходимо лишь в тех случаях, если система бесперебойного питания используется в качестве единственного источника электрической энергии. Во всех остальных случаях намного разумнее остановить свой выбор на 1-фазном варианте. Трёхфазные модели стоят в разы дороже, чем однофазные, но, чтобы осуществить подключение однофазного генератора к трёхфазной сети, необязательно быть опытным электриком.

Достаточно выбрать относительно простую в плане конструктивных особенностей модель, которая позволит рационально распределить мощность оборудования. 3-фазные системы не пользуются большим спросом по причине отсутствия нормального распределения нагрузок. Чтобы избежать перегрева, коротких замыканий и прочих негативных последствий, такие установки нужно правильно настраивать. Если допустимая нагрузка превышена на 25 процентов, система быстро выйдет из строя.

Если речь идёт об обустройстве резервного источника электрического питания, намного разумнее применить однофазный генератор.

Схемы подключения через розетку к домашней сети

Существует несколько ключевых методов подключения генераторов через розетку

1. Подключение резервного источника питания к выделенной группе потребителей по отдельной, предварительно созданной схеме;
2. Использование перекидного рубильника или трёхпозиционного переключателя, где проделываются перемычки на входе со стороны генератора. Такой способ позволит правильно запитать всю домашнюю сеть. Основной минус конструкции заключается в невозможности использования трёхфазных генераторов;
3. Применение двух контакторов, где один выполняет роль переходника от городской сети, а другой служит мостом от резервного источника. Способ пользуется большим спросом при использовании систем автозапуска. Выбирая его, нужно позаботиться о перемычках между вводами со стороны резерва;

Подключая трёхфазную установку к трёхфазной сети нужно предварительно обустроить соответствующие электроприемники, например, двигатели электрических станков.

При установке резервного источника питания в загородном доме или на даче, необходимо правильно оценить свои возможности и ответственно отнести к выбору подходящего решения. В таком случае, покупка оправдает все ваши ожидания и станет продуктивной.
