Разъемы мониторов (VGA, DVI, HDMI, Display Port, USB Type-C). Какой кабель и переходник нужен для подключения монитора к ноутбуку или ПК

Один из самых частых вопросов при подключении монитора к компьютеру — это разобраться с многообразием разъемов, сделать правильный выбор кабеля, чтобы все работало (особенно сложно, если на мониторе имеется сразу несколько интерфейсов) .

То ли дело раньше, есть один VGA везде: все просто и понятно 👌. Но со временем (после появления мониторов с высокими разрешениями), его возможностей стало недостаточно, и стали выходить новые интерфейсы.

Вообще, сейчас на мониторах чаще всего можно встретить интерфейсы DVI, Display Port или HDMI. Причем, они все в свою очередь подразделяются еще на несколько видов (если можно так сказать). Еще сложнее обстоит дело, если на мониторе одни интерфейсы, а на ПК совсем другие. Немудрено и запутаться.

В этой статье попробую «разобрать» весь этот клубок, и ответить на типовые и наиболее частые вопросы по этой проблеме.

Итак, ближе к делу.

📌 Кстати!

А вы знаете, что подключить дисплей можно без проводов по Wi-Fi (так называемое беспроводное проецирование на компьютер, со звуком).

Разъемы мониторов для подключения к компьютеру

HDMI (представлены разные виды)

Один из самых востребованных и популярных интерфейсов на сегодняшний день. Встречается на подавляющем большинстве ноутбуков и компьютеров (также часто можно встретить на планшетах). Подходит для подключения мониторов, ТВ (и ТВ приставок), проекторов и пр. видео-техники.

1. передает как аудио- так и видео-сигнал (одновременно). В этом плане это большой плюс интерфейсу: не нужны лишние кабели, чтобы передавать аудио-сигнал;
2. полная поддержка FullHD (1920×1080) разрешения, с 3D эффектами. Максимальное поддерживаемое разрешение до 3840×2160 (4K);
3. длина кабеля может достигать 10 метров, что достаточно в большинстве случаев (с использованием усилителей-повторителей — длину кабеля можно увеличить до 30 метров!);
4. имеет пропускную способность от 4,9 (HDMI 1.0) до 48 (HDMI 2.1) Гбит/с;
5. в продаже имеются переходники с HDMI на DVI и обратно (очень актуально для совместимости старых и новых устройств между собой);
6. у HDMI есть несколько тип-разъемов: HDMI (Type A), mini-HDMI (Type C), micro-HDMI (Type D) (см. фото выше). На ноутбуках/ПК чаще всего используется классический тип размера — HDMI (Type A). Micro и Mini встречаются в портативной технике (в планшетах, например).

Если у вас на мониторе и системном блоке (ноутбуке) есть HDMI — то все подключение будет сводиться к покупке кабеля «HDMI-HDMI» (который можно купить в любом компьютерном магазине).

📌 Важно!

Обращаю внимание, что перед подключением по HDMI — обязательно выключите оба устройства (и ПК, и монитор). Порт может сгореть , если этого не сделать.

Классический HDMI кабель

Display Port

Display Port и Mini Display Port

Новый и достаточно быстро набирающий популярность интерфейс (конкурент HDMI). Позволяет подключать сразу несколько мониторов, поддерживает 4K разрешение, 3D изображение.

Есть два типоразмера: классический и Mini Display Port (на обычных ноутбуках и мониторах встречается первый вариант, см. фото выше 👆).

1. одновременно передается как аудио- так и видео-сигналы;
2. максимальная длина кабеля Display Port может достигать 15 метров;
3. скорость передачи данных до 21,6 Гбит/с;
4. позволяет получить разрешение до 3840 х 2400 при 60 Гц; или 2560 х 1600 точек при 165 Гц; или можно подключать сразу два монитора с разрешением 2560 х 1600 точек и частотой 60 Гц.
5. обратите внимание, что помимо классического Display Port есть другой форм-фактор: Mini Display Port.
6. кстати, размер разъёма Mini Display Port примерно в 10 раз меньше, чем у разъёма DVI (о нем ниже в статье) !
7. у интерфейса есть небольшая «защелка», надежно фиксирующая кабель при подключении к порту.

USB Type-С (Thunderbolt)

Очень и очень интересный интерфейс (активно начал развиваться буквально год назад)!

Позволяет одновременно передавать аудио- и видео-сигналы на монитор, заряжать устройство и копировать данные (т.е. вместо нескольких кабелей — можно использовать только 1!). Это очень удобно при подключении монитора к ноутбукам.

Порт USB-C сверху — для передачи данных, снизу — Thunderbolt 3

Кстати! Сразу хочу сделать небольшую ремарку — USB Type-С могут быть «разными»:

• если возле порта не стоит никаких значков — скорее всего этот порт может передавать только данные (см. пример ниже 👇);
• если возле значка стоит аббревиатура «DP» (Display Port) — значит к этому USB-C можно подключить дисплей;
• значок «молнии» рядом с USB-C указывает на полноценный Thunderbolt 3.

Thunderbolt — краткая информация

Этому интерфейсу уже почти 20 лет, а до сих пор пользуется широкой популярностью (вышел в 1999 г.). В свое время серьезно улучшил качество изображения на экране.

Максимальное разрешение равно 1920 х 1080 пикселям (однако, некоторые дорогие видеокарты могут передавать данные в двухканальном режиме (dual link) и разрешение может достигать 2560 х 1600 пикселей).

1. через разъем DVI передается только изображение* (аудио-сигнал придется передавать по другим каналам);
2. разрешение до 1920×1200 точек при длине кабеля до 10,5 м; разрешение 1280×1024 точек при длине кабеля до 18 м; в двухканальном режиме передачи данных — до 2560 х 1600 точек.
3. есть три вида DVI: DVI-A Single Link — аналоговая передача; DVI-I — аналоговая и цифровая передачи; DVI-D — цифровая передача.
4. различные разъемы и их конфигурация (DVI-A, DVI-D, DVI-I) — совместимы между собой.
5. обратите внимание, что у этого стандарта чаще наблюдаются помехи: например, если рядом с кабелем находятся другие приборы, излучающие электромагнитный сигнал (телефон, принтер и пр.). Также подобное может происходить из-за плохого экранирования кабеля;
6. в продаже есть множество переходников с VGA на DVI и обратные;
7. разъем DVI достаточно габаритный, больше

* Передача звука возможна, если у вас и видеокарта, и кабель (переходник), и сам монитор поддерживают цифровой стандарт DVI-D.

VGA (D-Sub)

Этот стандарт был разработан уже в далеком 1987 г. Несмотря на это, до сих пор пользуется большой популярностью, используется в основном для простых проекторов, видео-приставок, небольших офисных мониторов (где не требуется высокое разрешение и очень качественное изображение).

Официально поддерживается разрешение до 1280×1024 пикселей (не официально — 1920×1080 обычно без проблем!) , а потому многие «пророчат» скорое затмение этому интерфейсу.

Лично мое мнение : многие рано «хоронят» этот интерфейс, ведь благодаря сотням миллионам устройств, которые были выпущены за эти 30 лет, VGA «переживет» некоторые современные.

1. передает только видео-сигнал (для аудио необходимо использовать другие каналы);
2. максимальное разрешение до 1280×1024 пикселей, при частоте обновления кадров 75 Гц (в некоторых случаях удается работать и при большем разрешение, но официально это не гарантируется, к тому же возможно ухудшение качество изображения);
3. есть множество переходников VGA на HDMI, VGA на Display Port, VGA на DVI и обратные;
4. несмотря на «моральное» устаревание — интерфейс поддерживается множеством аудио- и видео-техники, и до сих пор еще пользуется широким спросом.

Популярные вопросы по подключению и выбору кабеля

Вариант 1: на мониторе и компьютере есть один и тот же интерфейс (HDMI или Display Port)

Пожалуй, это наиболее благоприятный вариант. В общем случае, достаточно купить стандартный HDMI кабель (например), подключить устройства с помощью него и включить их. Никакой дополнительной настройки не требуется: на монитор сразу же подается изображение.

Классический HDMI кабель

При «горячем» подключение HDMI может сгореть порт! Как этого избежать, и что делать (если не работает монитор/ТВ по HDMI) рассказано в этой инструкции.

Вариант 2: на устройствах разные интерфейсы. Например, на ноутбуке HDMI, на мониторе VGA.

Этот вариант сложнее.

Здесь необходим помимо кабеля, купить специальный переходник (иногда стоимость таких переходников достигает 30% от нового монитора!). Лучше и кабель, и переходник покупать в комплекте (от одного производителя).

Также учтите, что старые ПК/ноутбуки с VGA/DVI разъемами могут просто не «выдать» картинку высокого разрешения, если вы к ним захотите подключить большой монитор/ТВ.

Переходник HDMI — VGA

Переходник Display Port — HDMI

В продаже сейчас достаточно много переходников, которые обеспечивают взаимодействие разных интерфейсов между собой (VGA, Display Port, HDMI, DVI, USB Type-C).

📌 Совет!

Практически любой переходник можно заказать за «бесценок» в китайском онлайн-магазине

Как к ноутбуку подключить больше одного монитора

Довольно популярный вопрос.

Обычно у большинства ноутбуков есть только один порт HDMI (VGA), и, разумеется, подключить по нему можно только один дисплей. Для подключения второго дисплея — понадобиться спец. адаптер (своего рода аналог внешней видеокарты).

Подключается такой адаптер к обычному USB-порту: на выходе есть VGA и HDMI интерфейсы (см. фото 👇). Ссылку на инструкцию с более подробной настройкой оставляю ниже.

📌 В помощь!

Как подключить два монитора к компьютеру (или ноутбуку) — см. инструкцию

Внешний вид адаптера

К ноутбуку подключено 2 монитора!

А что, если я возьму разные версии разъёма HDMI

Если имеется ввиду форм-фактор — т.е. Micro и классический размер разъемов, то, чтобы их соединить нужен спец. кабель (возможно, переходник).

Если речь идет о том, чтобы видеокарту, поддерживающую стандарт HDMI 1.4 (с 3D), скажем, подключить к монитору с HDMI 1.2 — то устройства будут работать по стандарту HDMI 1.2 (без поддержки 3D).

Важна ли длина кабеля? Какому интерфейсу отдать предпочтение?

Да, длина кабеля имеет большое значение. Чем длиннее кабель — тем слабее сигнал, тем больше вероятность появления различных помех и т.д. Скажем, в общем случае нежелательно, чтобы его длина превышала 1,5÷3 м.

Конечно, на длину влияет еще выбранный вами интерфейс. Скажем, интерфейс HDMI позволяет использовать кабель длиной до 10 метров (а с усилителем и до 25-30!). В то время, как тот же VGA — кабель, длиннее 3 м. может существенно «испортить» картинку.

Что насчет качества, то сегодня одну из лучших картинок обеспечивают HDMI и Display Port (разрешение вплоть до 4K, при одновременной передаче аудио-сигнала, и при практически полном отсутствии помех).

Классический USB и USB Type C

Кстати, на новых ноутбуках и ПК можно встретить разъем USB Type C . Он, конечно, пока не получил широкого применения, но выглядит многообещающе.

Позволяет на «горячую» подключать монитор к ПК, одновременно передается аудио- видео-сигналы. В некоторых случаях, даже дополнительного питания монитору не требуется — хватает питания от USB-порта.

PS

Возможно, вам будет полезна статья о том, как правильно подключить монитор к ноутбуку (инструкция по шагам).

Все виды разъемов у компьютерных мониторов

Приветствую, друзья и постоянные читатели! Для корректной работы монитора с компьютером требуется подключить его правильно. Разъемы мониторов, как и порты на видеокарте, бывают разными.

Сегодня мы рассмотрим какие бывают видео разъемы для подключения, их виды, как называется правильно каждый из них.

Vga (D-Sub)

Самый старый стандарт, спроектированный аж в 1987 году компанией IBM для компьютеров серии PS/2. Они были оборудованы графическим адаптером именно с таким разъемом и могли выдавать картинку размером до 640×480 пикселей. Такое разрешение экрана также обозначают аббревиатурой VGA.

Со временем мониторы становились больше по диагонали и росло их разрешение, однако этот аналоговый порт продолжали широко использовать до недавнего времени, в том числе на жидкокристаллических мониторах.

Особенности интерфейса VGA

• Для маркировки использовался преимущественно синий цвет;
• Передача только видеосигнала (для передачи звука следует использовать аудио кабель, подключенный к звуковой плате);
• Поддержка прочих устройств, кроме мониторов – например, проекторов.

Вопреки распространенному заблуждению, такой стандарт пока еще рано «хоронить»: за 30 лет его существования выпущено колоссальное количество совместимых устройств, многие из которых при соблюдении условий можно эксплуатировать еще как минимум десяток лет.Да, производители мониторов постепенно уходят от такого формата, внедряя более современные. Не найдете вы его и в топовых видеокартах. А вот в бюджетных графических ускорителях этот порт по-прежнему продолжает использоваться, несмотря на определенные недостатки.

Сегодня считается одни из наиболее востребованных и популярных интерфейсов: с HDMI

выпускаются как мониторы, так и ЖК телевизоры и плазменные панели, а также лазерные проекторы, ТВ ресиверы и прочая видеотехника. Особенности формата:

• Не имеет цветовой маркировки;
• Существует несколько типов разъемов HDMI с разными габаритами;
• Передает как изображение, так и звук, в том числе 3D эффекты, с поддержкой разрешения до 4К;
• При использовании кабеля длиной до 10 метров не требуется дополнительный усилитель сигнала;
• Пропускная способность интерфейса до 48 Гбит/с.

Если компьютер или ноутбук, а также монитор или другое устройство вывода информации, имеет разъем HDMI, все подключение сводится к подбору соответствующего кабеля, который попросту невозможно вставить неправильно.

Рекомендую ориентироваться именно на этот формат, так как такой слот есть в любом современном мониторе или графическом ускорителе.

Цифро-аналоговый интерфейс, спроектированный в 1999 году. За 20 лет претерпел несколько изменений, однако продолжает широко использоваться в компьютерной и видеотехнике. Особенности DVI:

• Обычно маркируется белым или желтым цветом;
• Передает только изображение с разрешением до 1920×1080 (Full HD);
• Существует несколько модификаций, которые отличаются между собой типом блокировочного ключа и не являются совместимыми;

• Поддерживает передачу сигнала через кабель, длиной до 61 м без необходимости использования дополнительного усилителя;
• Большая подверженность сигнала помехам по сравнению с HDMI, если рядом находятся источники электромагнитного излучения.

Коаксиальный радиочастотный разъем, который служит для соединения между собой разнообразного оборудования. Оборудован фиксатором байонетного типа и использует коаксиальный кабель диаметром до 8 мм, с волновым сопротивлением до 75 Ом.

Разъем широко используется для прокладки локальных сетей или, например, подключения спутниковой тарелки к ТВ тюнеру, однако в сфере передачи видеосигнала от видеокарты на монитор распространения фактически не получил.

Даже не стоит рассматривать такой вариант: вряд ли вам удастся найти современный монитор или графический адаптер, оборудованный таким портом.

Display Port

Стандарт для цифровых мониторов, принятый в 2006 году. На сегодняшний день самый новый и совершенный из всех перечисленных ранее стандартов. Может использоваться для соединения с компьютером как монитора, так и домашнего кинотеатра. Особенности интерфейса:

• Поддержка до четырех мониторов одновременно и нескольких независимых потоков;
• Передача данных на скорости до 21,6 Гбит/с;
• Максимальное разрешение изображения до 8К;
• Использование порта не требует наличия DRM (средств защиты авторских прав), затрудняющих передачу или копирование данных.

Прочие вопросы

Логично, что на ответ, какой лучше разъем из всех вышеперечисленных, ответ однозначный: Display Port – как наиболее современный и отвечающий всем требованиям.

По поводу DVI и HDMI однозначного мнения специалистов не сложилось, однако HDMI обрел большую популярность. VGA же, как морально устаревший, всерьез рассматривать не стоит.

При покупке новой видеокарты может оказаться, что на старом мониторе нет разъема, который подходит для подключения монитора: например, ваш дисплей подключается через DVI, а вы приобрели мощный графический ускоритель с парой слотов HDMI.

При этом монитор еще работает «как часы», и менять его пока не хочется.

Не стоит расстраиваться: существует множество адаптеров, с помощью которых можно «подружить» физически несовместимые коннекторы.При этом нужен не переходник, а именно адаптер (разница в цене составляет всего пару долларов), который обеспечит адекватную передачу сигнала RGB без искажений.

Как узнать разъем? Да очень просто: они все отличаются настолько, что спутать их попросту невозможно. Достаточно найти в интернете картинку с изображением всех актуальных портов, чтобы запомнить их вид раз и навсегда.

И последнее: зачем на мониторе USB и используется ли он для передачи видеопотока? Эксперименты проводились, однако распространения такая технология не получила, так как не дотягивает по параметрам до существующих стандартов.

Мониторы же иногда оснащают ими для возможности подключения дополнительного оборудования: например, вентилятора или светильника, чтобы не занимать соответствующие порты компьютера.

Также советую ознакомиться с видами кабелей для монитора и на что влияет его герцовка. О том, где лучше всего покупать комплектующие можете почитать здесь.

И на этом все. Если у вас остались дополнительные вопросы. Не стесняйтесь и задавайте их в комментариях. Буду благодарен всем, кто поделится этой публикацией в социальных сетях. До завтра!

Виды разъемов для монитора: VGA, DVI, HDMI, Display Port и USB-C

В конце 90-х — начале 2000-х аналоговый VGA был наиболее распространенным интерфейсом подключения к компьютерам распространенных в то время CRT-мониторов, поэтому вопросов относительно выбора между тем или иным типом видеоразъема не возникало. Иное дело сегодня, когда каждый волен выбирать между как минимум тремя интерфейсами передачи видеосигнала, которые в свою очередь могут подразделяться на несколько подтипов.

1. 1 VGA (D-Sub)
2. 2 DVI
3. 3 HDMI
4. 4 DisplayPort
5. 5 USB Type-C (USB-C)
6. 6 Совместимость интерфейсов

Неудивительно, что у неискушенных пользователей нередко возникают сомнения относительно правильности выбора кабеля для подключения к компьютеру монитора, телевизора или другого устройства. Впрочем, всё, что вам нужно знать, это какие интерфейсы имеются на ваших устройствах, в чём заключаются их главные характеристики и как одни типы интерфейсов взаимодействуют с другими. Ведь бывает же такое, что на подключаемых друг к другу устройствах обнаруживаются разные типы разъемов.

VGA (D-Sub)

Этот формат был создан компанией IBM в далеком 1989 году, в бытность компьютеров PS/2 и ЭЛТ-дисплеев. Разъем VGA имеет 15 расположенных горизонтальными полосками контактов по 5 штук, встречается в двух вариантах: стандартный и мини. Формат мини отличается от стандартного только размером. Сегодня интерфейс считается устаревшим, однако он по-прежнему встречается во многих устройствах, включая офисные и промышленные мониторы, проекторы и видео-приставки, то есть везде, где не требуется высокое качество изображения.

Ключевые особенности VGA:

• Передает только видеосигнал, для передачи аудио потребуется отдельный кабель.
• Официально стандартом поддерживается максимальное разрешение 1280 × 1024 пикселей, неофициально — до 2048×1536 точек, однако на практике увеличение разрешения всегда приводит к появлению искажений изображения.
• Стандарт поддерживает частоту обновления до 70 кадров в секунду.

Стандарт DVI появился в 1999 году и сразу стал позиционироваться как замена устаревающему уже в то время VGA. Разъемы этого типа имеют разную распиновку, всё зависит от вида передаваемых данных, служит он для передачи видеоизображения на жидкокристаллические мониторы, телевизоры и проекторы. Цветовые данные в DVI передаются по схеме RGB, при этом скорость передачи может достигать 4,95 Гбит/с, чего вполне достаточно трансляции видео Full HD с частотой 60 Гц. Существует три вида стандарта: DVI-A, DVI–I и DVI-D. Первый поддерживает только аналоговую передачу, второй — аналоговую и цифровую, третий — только цифровую. Как и VGA, интерфейс DVI считается сегодня устаревшим.

Ключевые особенности DVI:

• Передача аудио в DVI возможна только по цифровому каналу, при этом необходимо, чтобы видеокарта поддерживала такую возможность, в остальных случаях для передачи аудио потребуется отдельный кабель.
• В режиме Single Link стандарт поддерживает максимальное разрешение 1920×1200 px при 60 Гц и 1920×1080 px при 75 Гц. В режиме Dual Link интерфейс DVI способен передавать изображение с разрешением до 2560×1600 px с частотой обновления не выше 60 Гц.
• Видеокарты с DVI-A не поддерживают мониторы стандарта DVI-D, универсальным совместимым типом является только DVI–I. Тип DVI-A не поддерживает режим Dual Link.
• Оптимальная длина кабеля DVI составляет от 3 до 7 метров, так как при передаче видеосигнала по кабелю большей длины имеет место потеря четкости изображения.

Современные интерфейсы мониторов

Пользующийся широкой популярностью цифровой формат, представленный в 2002 году как адаптация DVI-D для бытовой техники. HDMI поддерживает одновременную передачу видео и аудио, обеспечивает скорость передачи до 48 Гбит/с, сегодня разъемами этого типа оснащены практически все типы компьютеров, мониторов и телевизоров. Интерфейс встречается в плазменных панелях, проекторах, планшетах и других цифровых устройствах. В зависимости от размера контактов, HDMI разделяется на три вида: full size (TYPE A), micro (TYPE D) и mini (TYPE C). Уменьшенные варианты встречаются в ультрабуках, планшетах и смартфонах. Существует также специальный тип Е, предназначенный для подключения к автомобильным устройствам.

Ключевые особенности HDMI:

• Одновременная передача видео- и аудиосигнала по одному кабелю, поддержка передачи некоторых типов субтитров.
• Формат поддерживает разрешение 3840×2160 до 144 FPS, с некоторыми ограничениями поддерживаются разрешения 5К и 8К.
• Поддержка технологии 3D.
• Пропускная способность HDMI достигает от 4,9 до 48 Гбит/с.
• Кабели HDMI могут поддерживать передачу высокоскоростного интернета.

DisplayPort

Прогрессивный интерфейс для передачи видео и аудио высокого качества, появившийся в 2007 году. По своим возможностям DisplayPort близок к HDMI, но при этом он рассчитан скорее на профессионалов, чем на рядовых пользователей, используются он в основном для вывода видеоизображения на экраны высокого разрешения. DisplayPort отличается более широкой пропускной способностью, поддерживает передачу видеосигнала сразу на несколько мониторов без потери качества при условии, что источник располагает соответствующими мощностями. Интерфейсы DisplayPort бывают двух форматов: Стандартный полноразмерный DisplayPort и Mini DisplayPort, используемый в планшетах, нетбуках и других малогабаритных портативных устройствах.

Ключевые особенности DisplayPort:

• Полноценная поддержка 8К, максимальное разрешение для версии 1.4 составляет 7680×4320 пикселей.
• Максимальная пропускная способность в DisplayPort 1.4 составляет 32,4 Гбит/с, в ожидаемой версии 2.0 она возрастет до 77,37 Гбит/с.
• Поддержка 240 FPS и прогрессивного шифрования DPCP.
• Наличие высокоскоростного технического канала.
• Низкая восприимчивость к электромагнитным помехам.

USB Type-C (USB-C)

Рост количества проводных интерфейсов и их спецификаций рано или поздно должен был бы привести к тому, что пользователям стало бы все труднее ориентироваться в многообразии средств передачи данных, далеко не всегда имеющих прямую совместимость. Поэтому группа компаний USB Implementers Forum приняла решение о создании нового универсального типа интерфейса, объединяющего в себе функционал других востребованных интерфейсов. Так в 2014 году на свет появился стандарт USB Type-C, или иначе USB-C.

Несмотря на то, что USB Type-C существует уже восемь лет, стандарт не получил широкого распространения. По этой причине многие из пользователей не имеют о нём должного представления, полагая, что USB-C это всего лишь улучшенная версия USB. На самом деле всё куда интереснее. USB Type-C — это универсальный интерфейс, объединяющий в себе возможности USB 2.0-4, Power/DC-in (USB Power Delivery), DisplayPort и Thunderbolt3. То есть использовать его можно как для передачи файлов и зарядки аккумуляторов, так и для вывода аудиовидеосигнала на внешние устройства.

Интерфейс USB Type-C доступен в трех отличающихся функциональностью вариантах:

• Data Transfer Only (Только передача данных). В этом режиме USB Type-C работает как обычный USB, используясь для передачи файлов с одного устройства на другое.
• Alternate Mode (Передача данных и мультимедийного сигнала). Если рядом с портом имеется значок «DP», интерфейс может работать в режиме видеовыхода DisplayPort, то есть использоваться для передачи мультимедийного сигнала.
• Thunderbolt. Наиболее универсальный вариант, поддерживающий передачу данных, трансляцию видео- и аудиосигнала через интерфейс DisplayPort, а также зарядку аккумуляторов, последовательное подключение устройств и объединение их в локальную сеть. Порты этого типа обозначаются значком в виде молнии. Если к значку молнии добавлен еще и значок штепсельной вилки, это означает, что интерфейс поддерживает стандарт электропитания Power Delivery мощностью до 100 Вт.

Ключевые особенности USB Type-C:

• Универсальность. Интерфейс может использоваться для передачи файлов, видео- и аудиосигнала, быстрой зарядки аккумуляторов и повербанков.
• Благодаря поддержке DisplayPort, интерфейс USB Type-C способен передавать видео в разрешении до 8K и частотой 60 кадров в секунду.
• Пропускная способность USB Type-C стандарта USB3.2 Gen 2/DP (Alternate Mode) составляет до 10 Гбит/с, а Thunderbolt 3 и Thunderbolt 4 — до 40 Гбит/с.
• Чтобы передавать данные/сигнал на максимально поддерживаемой скорости, длина кабеля USB-C не должна превышать 50 см. Обойти это существенное ограничение технологии можно, используя активные USB-C-кабели со встроенным усилителем сигнала.
• Симметричное расположение 24-х контактов USB Type-C позволят вставлять кабель в устройство любой стороной.

Совместимость интерфейсов

Поскольку разные видеоинтерфейсы имеют разную распиновку и отличаются друг от друга физически, для соединения устройств с разными разъемами необходимо будет использовать специальные переходники, а в некоторых случаях даже активные преобразователи сигнала, например, при подключении старого монитора с разъемом VGA к ноутбуку с разъемом HDMI. Но в какой-бы комбинации не соединялись интерфейсы, нужно помнить о главном: качество полученного сигнала всегда будет соответствовать техническим характеристикам более старого устройства.

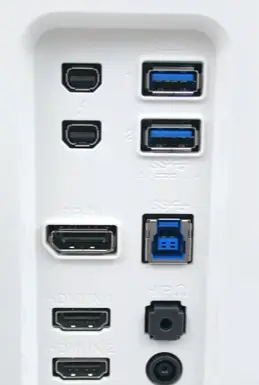

Типы разъёмов в мониторах (DC-IN, HDMI, DP-IN, H/P , Thunderbolt, USB)

В современных мониторах устанавливается довольно много разъёмов, имея большие размеры экрана до 34 дюймов, возможно подключить к монитору сигнал от нескольких источников сигнала (нескольких компьютеров).

Порты, разъёмы в мониторах назначение

Поэтому в мониторах устанавливают следующие разъёмы.

Порт DC-IN 19V (Power)

DC-IN 19V (Power) — вход для подключения источника питания монитора. Как правило для мониторов применяют внешние источники питания, с внешним источником питания монитор меньше греется и можно сделать меньше толщину монитора.

Порт HDMI IN1, HDMI IN2

HDMI IN1, HDMI IN2 — цифровые входы предназначены для подключения компьютера или другого устройства имеющего выход HDMI, это может быть компьютер, плеер и т.д. По этому разъёму можно принять цифровой сигнал в отличном качестве, также передаётся по этому разъёму и звук.

Порт DP-IN — DisplayPort

DP-IN — DisplayPort, цифровой вход аналогичный порту HDMI, но в этом стандарте другая кодировка, разъём применяется для подключения к монитору устройств имеющих Display Port. Современные ноутбуки выше cреднего уровня как правило имеют DisplayPort с поддержкой преобразования сигнала в стандарт HDMI.

Разъем H/P Head/Phones (Out)

H/P Head/Phones (Out) — монитор может получать звуковой по цифровым входам HDMI или DisplayPort, а если возникнет необходимость можно вывести звук на наушники тогда они подключаются к этому порту.

Порт USB

USB — стандартный разъём стоит во многих устройствах, в мониторах могут быть USB порты USB Up-Stream и Down-Stream отличие между ними в том, что пользователю возможно потребуется большее число портов для передачи или получения информации с компьютера. Сами по себе порты на мониторе никак не связаны с компьютером и в таком случае их можно использовать только для зарядки телефона или другого устройства. Поэтому в монитор встраивают USB концентратор к порту Up-Stream подключают компьютер, это как правило первый порт, к остальным можно подключить различные устройства и обмениваться с ними информацией. Если порт может выдать ток большей величины чем оговорено в стандарте рядом с портом указывается максимальный ток.

Порт Thunderbolt v2

Thunderbolt v2 — порт разработанный Apple и Intel предназначен для подключения устройств имеющих такой порт, это как правило устройства от Apple. Не вдаваясь в технические параметры это аналог HDMI и DisplayPort.
