Трансформатор тока и трансформатор напряжения в чем разница

Для чего нужны трансформаторы тока и чем они отличаются от трансформаторов напряжения

Говоря о трансформаторе напряжения, мы имеем ввиду электромагнитное устройство, предназначенное для преобразования переменного напряжения определенной частоты: из высокого — в пониженное, или из низкого — в более высокое, в зависимости от назначения трансформатора, и в конечном счете — от коэффициента трансформации данного экземпляра. При помощи трансформатора напряжения электрическая мощность с достаточно высоким КПД передается из первичной цепи — во вторичную, к которой обычно и подключается нагрузка, то есть потребитель.

Потребитель должен соответствовать трансформатору напряжения по мощности: он может быть меньшей мощности, чем трансформатор в состоянии передать, но никогда не должен быть большей мощности, чем та, на которую спроектирован данный трансформатор, иначе напряжение на вторичной обмотке данного трансформатора начнет уменьшаться, сердечник станет постоянно входить в насыщение, и как обмотки так и сердечник будут перегреваться, КПД трансформатора упадет.

Тем не менее, напряжение на вторичной обмотке трансформатора напряжения, работающего под нагрузкой в штатном режиме или на холостом ходу, всегда остается почти неизменным, по крайней мере с высокой точностью близким к номинальному напряжению вторичной обмотки трансформатора, то есть будет лежать в определенном известном, довольно узком диапазоне. Но при этом ток нагрузки может быть очень разным — варьироваться от нуля до максимально допустимого, в зависимости от импеданса и характера нагрузки, которую трансформатор питает в данный момент.

Трансформатор тока существенно отличается от трансформатора напряжения, как конструктивно, так и по назначению, и по особенностям применения. В то время как первичная и вторичная (или вторичные, если их несколько) обмотки трансформатора напряжения зачастую имеют немалое количество витков, отвечающее коэффициенту трансформации и параметрам сердечника, то первичная обмотка трансформатора тока — это всего один виток, проходящий через окно магнитопровода. Вторичная же обмотка трансформатора тока имеет множество витков, и всегда соединена с активной нагрузкой строго определенного номинала, например с резистором.

Теперь если через первичную обмотку потечет переменный ток определенной величины, то вторичная обмотка, будучи нагружена на постоянную активную нагрузку в виде резистора, создаст на нем падение напряжения, пропорциональное току первичной обмотки (через коэффициент трансформации) и сопротивлению нагрузки. То есть, в зависимости от тока первичной цепи, напряжение вторичной обмотки трансформатора тока может изменяться в широких пределах — от нуля до максимально допустимого.

Очевидно, такой режим отличается от режима работы трансформатора напряжения. Здесь (у трансформатора тока) как правило нет узкого диапазона номинальных напряжений вторичной обмотки, характерного для трансформаторов напряжения. Типичное применение трансформатора тока — измерение тока в цепях, к которым уже подключена нагрузка.

Трансформаторы тока, кроме расширения пределов измерения, изолируют измерительные приборы от высокого напряжения и делают возможным измерение тока в сетях с напряжением выше 1000 В.

Первичная обмотка трансформатора тока имеет изоляцию, рассчитанную на полное рабочее напряжение сети. Для обеспечения безопасности работы обслуживающего персонала (в случае пробоя изоляции) один из зажимов вторичной обмотки и сердечник трансформатора должны быть заземлены.

В отличие от силовых трансформаторов ток вторичной обмотки в трансформаторе тока зависит от тока первичной обмотки (измеряемого тока). Поэтому при работе с трансформатором тока необходимо особенно внимательно следить за тем, чтобы вторичная обмотка была замкнута. Для этого они имеют приспособление для замыкания вторичной обмотки при отключении измерительного прибора.

В тех случаях, когда проводник с током нельзя разъединить, для подключения трансформатора тока применяются трансформаторы в виде токовых клещей. Сердечник таких трансформаторов состоит из двух половин, скрепленных шарниром, что позволяет охватить проводник с током, не разрывая его. Вторичная обмотка замкнута на амперметр, который обычно укрепляется на самом сердечнике.

Итак, трансформатор напряжения предназначен для преобразования электрической мощности переменного тока с целью питания нагрузок различного номинала, рассчитанных на напряжение вторичной обмотки трансформатора.

К трансформаторам напряжения относятся мощные промышленные трансформаторы, трансформаторы подстанций, сетевые трансформаторы, сварочные трансформаторы, трансформаторы в блоках питания некоторых бытовых приборов и т. д. эти трансформаторы могут быть как повышающими, так и понижающими.

Измерительные трансформаторы напряжения предназначены для преобразования высокого напряжения сети в напряжение, доступное для измерения обычными приборами, т. е. для расширения пределов измерения приборов на переменном токе по напряжению.

Трансформаторы тока используются в измерительных целях — там, где необходимо узнать величину переменного тока, текущего по проводу. Трансформатор тока включается в разрыв этого провода, а к его вторичной обмотке подсоединяется амперметр или вольтметр, соединенный с резистором известного номинала. Путем несложных вычислений легко найти величину тока первичной обмотки. Вычисления может производить как человек, так и электроника.

Телеграмм канал для тех, кто каждый день хочет узнавать новое и интересное: Школа для электрика

Если Вам понравилась эта статья, поделитесь ссылкой на неё в социальных сетях. Это сильно поможет развитию нашего сайта!

Чем отличается трансформатор тока от трансформатора напряжения

Трасформатор напряжения преобразовывает рабочий потенциал за счет принципа электромагнитной индукции

Классический трансформатор напряжения (ТН) – это устройство, преобразующее одно его значение в другое. Процесс сопровождается частичной потерей мощности, но оправдан в ситуациях, когда необходимо изменить параметры входного сигнала. В конструкции такого трансформатора предусмотрены намоточные элементы, при правильном расчете которых удается получить требуемое выходное напряжение.

Назначение и принцип действия

Трансформатор напряжения преобразовывает рабочий потенциал за счет принципа электромагнитной индукции

Основное назначение трансформаторов напряжения – преобразование входного сигнала до уровня, предусмотренного стоящими перед пользователем задачами – когда рабочий потенциал требуется понизить или повысить. Добиться этого удается за счет принципа электромагнитной индукции, сформулированного в качестве закона учеными Фарадеем и Максвеллом. Согласно ему, в любой петле, расположенной близко к другому такому же витку провода, с током наводится ЭДС, пропорциональная потоку магнитной индукции, пронизывающей их. Величина этой индукции во вторичной обмотке трансформатора (состоящей из множества таких витков) зависит от силы тока в первичном контуре и от количества витков в той и другой катушке.

Ток во вторичной отмотке трансформатора и напряжение на подключенной к нему нагрузке определяются только соотношением количества витков в обеих катушках. Закон электромагнитной индукции позволяет правильно рассчитать параметры прибора, передающего мощность с входа на выход с нужным соотношением действующих токов и напряжений.

Чем отличается трансформатор тока от трансформатора напряжения

Основное отличие трансформаторов тока (ТТ) от преобразователя напряжения состоит в их различном функциональном назначении. Первые используются только в измерительных цепях, позволяя снизить уровень контролируемого параметра до приемлемого значения. Вторые устанавливаются в электрических линиях переменного тока и выдают на выходе напряжения, используемые для работы подключенной бытовой аппаратуры.

Их отличия по конструкции состоят в следующем:

• в качестве первичной обмотки в трансформаторах тока используется шина силовой подводки, на которой он монтируется;
• параметры вторичной обмотки рассчитаны на подключение к измерительному прибору (электросчетчику в доме, например);
• в сравнении с ТН трансформатор тока более компактен и имеет упрощенную схему включения.

Трансформаторы тока и напряжения отвечают различным требованиям в части точности преобразуемых величин. Если для измерительного прибора этот показатель очень важен, то для трансформатора напряжения он имеет второстепенное значение.

Классификация трансформаторов напряжения

Согласно общепринятой классификации, эти устройства по своему назначению делятся на следующие основные типы:

• трансформаторы силовые с заземлением и без него;
• измерительные устройства;
• автотрансформаторы;
• специальные согласующие приборы;
• разделительные и пиковые трансформаторы.

Первые из этих разновидностей используются для доставки бесперебойного питания потребителю в приемлемом для него виде (с нужной амплитудой). Суть их действия – в преобразовании одного уровня потенциала в другой с целью последующей передачи в нагрузку. Установленные на трансформаторной подстанции трехфазные устройства, например, позволяют снизить высокие напряжения с 6,3 и 10 кВ до бытового значения 0,4 кВ.

Автотрансформаторы представляют собой простейшие индуктивные конструкции, имеющие одну обмотку с ответвлениями для регулировки величины выходного напряжения. Согласующие изделия устанавливаются в слаботочных цепях, обеспечивая передачу мощности от одного каскада к другому с минимальными потерями (с максимальным КПД). С помощью так называемых «разделительных» трансформаторов удается организовать электрическую развязку цепей с высоким и низким напряжением. Тем самым гарантируется защита владельца дома или дачи от поражения током высокого потенциала. Кроме того, эта разновидность преобразователей позволяет:

• передавать электроэнергию от источника до потребителя в нужном и безопасном виде;
• защищать нагрузочные цепи с включенными в них чувствительными приборами от электромагнитных помех;
• блокировать попадание постоянной составляющей тока в рабочие цепи.

Пиковые трансформаторы – еще одна разновидность преобразующих электрическую энергию устройств. Они служат для определения полярности импульсных сигналов и согласования ее с выходными параметрами. Этот тип преобразователей устанавливается в сигнальных цепях компьютерных систем и каналах радиосвязи.

Измерительные трансформаторы напряжения и тока

Специальные измерительные трансформаторы – это особый тип преобразователей, позволяющих включать контрольные устройства в силовые цепи. Их основное назначение – преобразование тока или напряжения в величину, удобную для измерения параметров сети. Необходимость в этом возникает в следующих ситуациях:

• при снятии показаний электрическими счетчиками;
• в случае установки в силовых питающих цепях реле защиты по напряжению и току;
• при наличии в ней других устройств автоматики.

Измерительные приборы классифицируются по конструкции, типу установки, коэффициенту трансформации и числу ступеней. Согласно первому признаку они бывают встроенными, проходными и опорными, а по месту размещения – наружными или предназначенными для монтажа в ячейках КРУ закрытого типа. По числу ступеней преобразования они делятся на одноступенчатые и каскадные, а по коэффициенту трансформации – на изделия, имеющие одно или несколько значений.

Особенности работы ТН в сетях с изолированной и заземленной нулевой точкой

Электрические высоковольтные сети имеют два исполнения: с изолированной нулевой шиной, либо с компенсированной и заземленной нейтралью. Первый режим подсоединения нулевой точки позволяет не отключать сеть при однофазных (ОЗ) или дуговых замыканиях (ДЗ). ПУЭ допускают работу линий с изолированной нейтралью до восьми часов при однофазном замыкании, но с оговоркой, что в это время ведутся работы по устранению неисправности.

Повреждение электрооборудования возможно из-за повышения фазного напряжения до линейного и последующего за этим появления дуги, носящей переменный характер. Независимо от причины возникновения и режима работы это наиболее опасный вид замыканий с большим коэффициентом перенапряжения. Именно в этом случае велика вероятность появления феррорезонанса в сети.

Феррорезонансный контур в силовых сетях с изолированной нейтралью представляет собой цепочку нулевой последовательности с нелинейным намагничиванием. Трехфазный не заземляемый ТН по сути – это три однофазных трансформатора, соединенные по схеме звезда-звезда. При перенапряжениях в зонах, где он установлен, индукция в его сердечнике увеличивается примерно в 1,73 раза, являясь причиной появления феррорезонанса.

Для защиты от этого явления разработаны особые методы:

• изготовление ТН и ТТ с низкой собственной индукцией;
• включение в их цепь дополнительных демпферных элементов;
• изготовление 3-хфазных трансформаторов с единой магнитной системой в 5-тистержневом исполнении;
• заземление нейтрального провода через токоограничивающий реактор;
• использование компенсационных обмоток и т.п.;
• применение релейных схем, защищающих обмотки ТН от сверхтоков.

Эти меры защищают измерительные ТН, но полностью не решают проблему безопасности. Помочь в этом могут заземляемые приборы, устанавливаемые в сетях с изолированной нейтральной шиной.

Характер работы трансформаторов пониженного напряжения в режимах с заземленной нейтралью отличается повышенной безопасностью и существенным снижением феррорезонансных явлений. Кроме того, их использование повышает чувствительность и селективность защиты при однофазном замыкании. Такой подъем становится возможным благодаря тому, что индуктивная обмотка трансформатора включается в цепь заземления и кратковременно увеличивает ток через установленное в ней устройство защиты.

В ПУЭ приводится обоснование допустимости кратковременного заземления нейтрали небольшой индуктивностью обмотки ТН. Для этого в сети используется автоматика, которая силовыми контактами при возникновении ОЗ через 0,5 секунды ненадолго подключает трансформатор к сборным шинам. Благодаря эффекту глухозаземленной нейтрали при однофазном замыкании на землю в защитной цепи начинает течь ток, ограниченный индуктивностью ТН. Вместе с тем его величина достаточна для того, чтобы сработала аппаратура защиты от ОЗ и создала условия для гашения опасного дугового разряда.

Чем отличаются трансформаторы напряжения от трансформаторов тока

Давайте разберемся, для чего нужен трансформатор напряжения и какие функции он выполняет? Данное устройство необходимо службам, занимающимся учетом электроснабжения. Функция электросетей – выработка энергии, передача ее на большие расстояния и перераспределение электрической энергии между потребителями. Именно для этих целей существует данный прибор.

Трансформаторы промышленного типа широко используются на электроподстанциях. Более мелких размеров трансформаторы находят свое применение во многих цепях бытовых электроприборов. Такие устройства изменяют напряжение – увеличивают либо понижают его. Появления трансформатора стало возможным после того, как Майкл Фарадей открыл в 1831 году электромагнитную индукцию.

В статье информация о всех особенностях трансформаторов напряжения, описаны их технические характеристики. В качестве бонуса, в статье содержится видеоролик о трансформаторах, а также материл на данную тему.

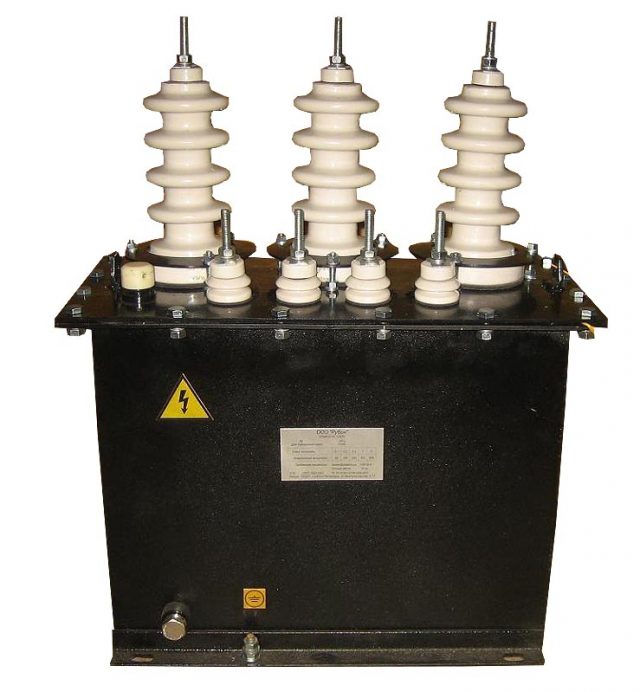

Трансформатор напряжения.

Расшифровка аббревиатур устройств

Различаются и по способу изоляции, сухая, она же литая и масляной. У каждого свое, буквенное обозначение трансформатора. Есть на разные классы напряжения, такие как, нтми-10, ном-10, зном-35, ном-35, нкф-110, нами-10. В предыдущем предложении, цифры означают номинальное напряжение. Начнём с самой важной буквы, которая находится в самом начале практически всех аббревиатур, это буква Н. Она как раз и означает трансформатор напряжения. Кстати говоря, его сокращённо называют просто ТН.

Следующие по списку и по важности буква это, Т и О, которые означаю количество фаз. Трехфазный и однофазный соответственно. У буквы Т есть ещё одно значение, она означает что, трансформатор трёх обмоточный. Следующие буквы, относятся к изоляции и способам охлаждения. Она может быть, литой (Л), С сухой, Естественное мысленно охлаждение, маркируется буквой М.

Следующие значения, можно отнести к дополнительным функциям. Для подключения измерительных приборов, наносится (И). Если видим (К), следует понимать, что в трансформаторе напряжения есть дополнительная обмотка, которая уменьшает угловую погрешность или каскад. «З» – наличие заземляющего вывода. Активную часть, часто помещают в фарфоровую покрышку, поэтому присутствует символ «Ф». (У) — относится к установки в умеренно климате. Д, Е – делитель, имеет определённую ёмкость.

Расшифровка аббревиатур.

Виды и их особенности

Кроме рассмотренных выше понижающих и повышавших приборов выпускаются и другие модели:

• тяговые;
• лабораторные, в которых возможно регулировать напряжение;
• для выпрямительных установок;
• источники питания для радиоаппаратуры.

Все они относятся к одной большой группе трансформаторов – силовым. Есть еще одна разновидность такого оборудования. Это устройства, используемые для подключения к цепям высокого напряжения различных электроизмерительных приборов. Они получили название измерительных трансформаторов напряжения. Также эти приборы находят широкое применение при электросварке. Имеют отличия и в конструктивном исполнении. В зависимости от этого различают двух и многообмоточные измерительные трансформаторы тока и напряжения. Такие приборы используются для проведения измерений и питания цепей автоматики, релейной защиты. Они могут быть одно- или трехфазные с масляным или воздушным охлаждением.

Влияет на классификацию, и форма магнитопровода. Он может быть:

1. стержневой;
2. броневой;
3. тороидальный.

При этом различают два вида конструкции обмоток:

• Концентрический;
• Дисковый.

По классу точности устройства подразделяются на 4 категории:

• 0,2;
• 0,5;
• 1,0;

Еще одним параметром, влияющим на специфику применения измерительных трансформаторов тока и напряжения, является способ установки. В зависимости от него изделия бывают следующих типов:

• внутренние;
• наружные;
• для КРУ.

Критерии выбора оборудования

Трансформатор напряжения состоит из двух обмоток и сердечника. Обмотки также подразделяются на первичную и вторичную. Вот тут и начинаются различия, если сравнивать трансформатор напряжения с трансформатором тока. Первичная обмотка трансформатора напряжения содержит значительно больше витков, чем вторичная.

На первичную обмотку подается напряжение, которое нам нужно измерить а к вторичной обмотке подсоединяется вольтметр. Обычно приобретая оборудование ориентируются не его основные параметры. Для трансформатора таковыми являются:

• напряжения обмоток, которые указываются на щитке;
• коэффициент трансформации;
• угловой погрешности.

Необходимо также ориентироваться на условия эксплуатации. Поэтому самыми важными параметрами при выборе оказываются нагрузка, сфера применения и напряжение короткого замыкания трансформатора. На первом этапе необходимо убедиться в том, что мощности модели будет достаточно для того чтобы справиться не только с поставленной задачей, но и возможными перегрузками. Неплохо иметь прибор, параметры которого могут быть изменены в процессе эксплуатации.

Но ориентироваться только на эти характеристики недопустимо. Так как для эффективной работы трансформатора напряжения 110 кВ важны и его технические характеристики:

1. частота тока;
2. фазность;
3. способ установки;
4. место расположения;
5. нагрузка.

Кроме этого нужно определить подходит ли вам цена устройства, а также стоимость его дальнейшего обслуживания. Параметры выбора трансформаторов тока приведены в таблице ниже.

Таблица выбора трансформаторов тока.

Как работает

После того, как в первичной обмотке появится переменное напряжение U1, в магнитопроводе возникает переменный магнитный поток Ф, который возбуждает напряжение во вторичной обмотке U2. Это наиболее простое и краткое описание принципа работы трансформатора напряжения. Самым главным параметром трансформаторов является «коэффициент трансформации» и обозначается латинской «n». Он вычисляется делением напряжение в первичной обмотке на напряжение во вторичной обмотке или количества витков в первой катушки на количество витков во второй катушке.

Этот коэффициент позволяет рассчитать необходимые параметры вашего трансформатора для выбранного устройства. Например, если первичная обмотка имеет 2000 витков, а вторичная -100 витков, то n=20. При напряжении сети 240 вольт, на выходе устройства должно быть 12 вольт. Так же, можно определить количество витков при заданных, входном и выходном, напряжениях.

Чем отличаются

По определению эти устройства предназначены для работы с разными электрическими величинами, как основными и соответственно, схемы включения будут различными. Например, трансформатор тока питается от источника тока и не работает, даже может выйти из строя, если его обмотки не нагружены и через них не идет электрический ток. Трансформатор напряжения питаются от источников напряжения и, наоборот, не может долго работать в режиме с большими токовыми нагрузками.

Измерительные трансформаторы

При эксплуатации оборудования с высокими рабочими напряжениями и большими токами потребления встает вопрос их измерения и контроля. Здесь на помощь приходят измерительные трансформаторы. Они обеспечивают гальваническую развязку измерительного оборудования от цепей с повышенной опасностью и снижение измеряемой величины до уровня, необходимого для замеров.

Прежде чем покупать трансформатор напряжение, нужно проанализировать все требования, выдвигаемые к устройству. Необходимо учитывать не только рабочие напряжения, но и токи нагрузки при использовании трансформатора в различных приборах.

Трансформаторы напряжения можно изготовить самому, но если вам нужен простой бытовой трансформатор с напряжением на 220 вольт и понижением до 12 вольт, то лучше его приобрести. Сколько стоят трансформаторы напряжения можно узнать на любом интернет-сайте, как правило, на бытовые понижающие трансформаторы напряжения цены не очень высоки.

Феррорезонанс и способы защиты от него

Феррорезонансный контур в сети с изолированной нейтралью — это контур нулевой последовательности с нелинейной характеристикой намагничивания. Трехфазный заземляемый трансформатор напряжения, по конструктиву, это три однофазных трансформатора, соединенные по схеме звезда/звезда, с обособленной магнитной системой. При перенапряжениях в сети индукция в магнитопроводе увеличивается, как минимум в 1,73 раза.

[stextbox таких режимах возможно насыщение магнитопровода и, как следствие, возникновение феррорезонанса в сети. По данным служб энергоснабжения, ежегодно в эксплуатации повреждается 7–9% трансформаторов напряжения по причине феррорезонанса.[/stextbox]

Существует множество способов защиты ТН от резонансных явлений в сети:

• изготовление ТН с максимально уменьшенной рабочей индукцией;
• включение в цепь ВН и НН дополнительных демпфирующих сопротивлений;
• изготовление трехфазных трансформаторов напряжения с единой магнитной системой в пятистержневом исполнении;
• применение специальных устройств, включаемых в цепь разомкнутого треугольника;
• заземление нейтрали трехфазного трансформатора напряжения через токоограничивающий реактор;
• применение специальных компенсационных обмоток и т.д.;
• применение специальных релейных схем, для защиты обмотки ВН от сверхтоков.

Все эти меры в той или иной степени защищают измерительный трансформатор напряжения, но не решают проблему в корне.

Заземляемые устройства

Заземляемые трансформаторы напряжения применяются в сетях с изолированной нейтралью. Заземление нейтрали ТН позволяет осуществлять контроль изоляции сети с помощью дополнительных вторичных обмоток, соединенных по схеме звезда/треугольник. На наш взгляд, это основная функция заземляемых трансформаторов, функция измерения и учета — дополнительная.

Зачастую, в электрических сетях эксплуатируются заземляемые трансформаторы напряжения, у которых защитные обмотки не используются. Применение заземляемых трансформаторов без использования функции контроля изоляции сети — неоправданный риск. Это связано с тем, что:

• заземляемые трансформаторы напряжения подвержены влиянию феррорезонансных явлений;
• изоляцию обмотки ВН невозможно испытать в условиях эксплуатации приложенным одноминутным напряжением промышленной частоты.

Незаземляемые приборы

Для решения всех вопросов, связанных с эксплуатацией заземляемых трансформаторов напряжения в сетях с изолированной нейтралью, на нашем предприятии разработана новая трехфазная группа. Трехфазная 3хНОЛ.08-6(10)М группа, состоящая из трех незаземляемых трансформаторов, соединенных по схеме треугольник/треугольник. Основное преимущество 3хНОЛ.08-6(10)М — отсутствие заземляемого вывода с ослабленной изоляцией.

Это значит, что трансформатор не подвержен влиянию феррорезонанса и не требует дополнительных защит от его воздействия. Также изоляцию этого трансформатора возможно испытать приложенным одноминутным напряжением промышленной частоты в условиях эксплуатации, так как в этом случае нет необходимости в источнике повышенной частоты.

У незаземляемых трансформаторов нет высоковольтных выводов с ослабленной изоляцией, что так-же позволит избежать нарушений, которые зачастую случаются в эксплуатации, при определении сопротивления изоляции вывода «Х», так как есть разночтения в нормативной документации. На сегодняшний день большое количество пунктов коммерческого учета (ПКУ) имеют в своем составе заземляемые трансформаторы напряжения со встроенными предохранителями (ЗНОЛП). При однофазных замыканиях на землю, а они как указывалось выше, случаются достаточно часто в воздушных распределительных сетях, срабатывает встроенное защитное предохранительное устройство (ЗПУ). Встраиваемое ЗПУ, прежде всего, предназначено для защиты трансформатора напряжения от коротких замыканий во вторичных цепях.

Так как ток срабатывания предохранителя достаточно мал, то при различных перенапряжениях, вызванных, в том числе, и однофазными замыканиями на землю, — происходит отключение ТН. ЗПУ защищает обмотку ВН от сверхтоков, которые возможны при различных технологических нарушениях в электрических сетях. При срабатывании предохранителя учет электроэнергии будет отсутствовать. Для восстановления учета, необходимо заменить плавкую вставку ЗПУ.

Ремонт оборудования

Что касается ремонтных работ, то для их проведения прибор должен быть отключен от сети. Запрещено эксплуатировать трансформатор с незаземленным цоколем, а все неисправности должны устраняться специалистами. Исправное оборудование в процессе работы издает равномерный звук без треска и резких шумов. Кроме того, в сетях до 10 кВ случаются резонансные повышения напряжения. Причиной их появления считается многократные разряды емкости, получающиеся в результате дугового замыкания. Это в свою очередь приводит к образованию феррорезонанса в трансформаторе напряжения и выходу его из строя. Избежать этого можно при заземлении нейтрали через резистор.

Чем трансформатор тока отличается от трансформатора напряжения?

Трансформатор тока в отличие от трансформатора напряжения не имеет первичной обмотки. Роль первичной обмотки играет провод (шина) в которой нужно измерить проходящий ток. Вторичная обмотка имеет большее количество витков, на которой наводится вторичное напряжение для амперметра.

Трансформатор напряжения это обычный трансформатор, понижающий или повышающий, имеющий первичную и вторичные обмотки, а так же сердечник.
