Как пользоваться гирляндой с пультом

Отзыв: Гирлянда-штора Karpee Home — Невероятно мучительная красота.

Сегодня расскажу вам про еще одну гирлянду-занавес. Так нам понравилась предыдущая, особенно нравится смотреть на гирлянду . с улицы, когда гуляем с Джессикой, прямо балдею от окна нашей квартиры (точнее, теперь уже не нашей, а родительской).
Я вам рассказывала про Гирлянда светодиодная LED «Штора» , но как-то один цвет намного приелся, хотя первые дни были в восторге, решили разбавить чем-то цветным.
Искала долго, цены высокие, но потом решила, что хорошая гирлянда покупается же не на один год, поэтому я заплатила за покупку 750 рублей, причем, была в полной уверенности, что не зря трачу деньги.

Итак, светодиодная гирлянда-занавес, 300 диодов (в предыдущей 200 лампочек).

Использовать гирлянду можно, как на улице, так и в доме.

Страна-производитель: Китай.
Есть подробные данные импортера в Россию.

Упаковано все отлично. Совсем маленькая коробка из твердого картона, все компактно уложено, поверьте, больше гирлянде в таком состоянии никогда не бывать, потому что ТАК свернуть ее, вы никогда уже не сможете.
Кстати, НЕТ никакого запаха.

В коробке есть инструкция по применению.
Если честно, то я лично ничего нового для себя не нашла, как говорится, обо всем и ни о чем.
Хотя нет, узнала, что гирлянда c IP44, то есть защищенность от влажности и брызг воды случайной направленности.

Достаю и уже вижу то, что мне не очень нравится, включается гирлянда через USB, соответственно для этого нужен адаптер, в комплекте его нет, это меня не устраивает, я бы предпочла обычную вилку, чтобы включить напрямую.

НО зато есть пульт управления:
+ 8 кнопок для переключения режимов
+ кнопки включения и выключение гирлянды
+ таймер — можно сделать, чтобы какой-то режим замер
+ кнопки увеличения и снижения яркости.

В пульт уже вставлена батарейка-таблетка.

Вот так выглядит мини-флешка.
БОЛЬШОЙ ПЛЮС — длинный полутораметровый кабель к розетке.

Это кнопка переключения режимов работы гирлянды.

Гирлянда проволочная, разворачивать клубочки надо ОЧЕНЬ аккуратно, путается ужасно, даже когда висит и если случайно сомкнете между собой пару-тройку нитей, то будете долго распутывать.
На проволоке малюченькие светодиоды, но светят очень ярко, несмотря на свой размер.

А вот крючки, это как раз-таки ОЧЕНЬ удобно, не надо думать, как повесить.

Вот так свернуть потом точно не получится, здесь десять нитей, каждая смотана отдельно.

Пришлось найти свободный блок питания и подключить USB, итак, на окне гирлянда смотрится хорошо, веселые разноцветные огоньки, их много.
Сделать снимки всех режимов сложно, но это и не так важно, поверьте, работают ВСЕ 8 режимов мерцания.

Заявленный размер 3 Х 3 метра.
Такой размер будет, если вы ее на вытяжку сделаете, но по крайней мере, у мамы в квартире высота потолков 2.6 метра, так вот гирлянда до пола НЕ достает.

Теперь надо попробовать, как работает пульт.

А вот с пультом оказалось не все так просто, то есть он работает, если только у него есть контакт с USB, а это не совсем подручно, так что не мечтайте, лежа ни диване переключать режимы подсветки, ну, если только у вас не совсем рядом будет розетка.

В итоге сестра уселась рядом с розеткой и начала переключать.

Вот режим «медленное затухание».

Хорошие веселые и яркие огоньки.

Если не переключать, то все режимы буду идти в указанном порядке, честно, не знаю с каким интервалом, секунд 15-20 максимум.

А на окне у мамы сейчас висит две гирлянды и вот «холодный белый» все-таки делает разноцветные огоньки менее яркими.

Хотя в принципе нормально все, вот режим «Последовательный».

ПЛЮСЫ:
+ размер
+ крючки в наборе
+ разноцветные огоньки
+ 8 режимов
+ пульт управления
+ длинный кабель
МИНУСЫ:
— включение через USB
— пульт управления (чтобы пользоваться нужно, чтобы у него был визуальный контакт с USB)
— очень тоненькая проволочка нитей
— ужасно путается.
Стоимость оставлю между плюсами и минусами, с одной стороны, гирлянда очень красивая, вроде как и не жалко 750 рублей, а с другой стороны — боюсь, что на следующий год я ее просто не распутаю, я сейчас даже не представляю, как ее потом свернуть. Так что дороговато за такое качество, опять же нет адаптера.

Я поставлю только 3 балла.
Но к покупке порекомендую с учетом всех минусов, в любом случае, ваш выбор — ваше право.

А вот гитрлянда из «ФИкс Прайса», я покупала ее еще за 99 рублей пару лет назад, сейчас она снова есть в продаже, но уже за 199 рублей — Гирлянда Flash «Бэст Прайс» — может служить ночником.

Принцип работы гирлянды на светодиодах

Проектирования мультисервисной сети
В данном курсовом проекте рассматривается проблема проектирования мультисервисной сети предприятия “Магазин”. Термин мультисервисная сеть означает, что в да .

Устройство имеет возможность регулировки скорости смены комбинаций при выполнении программы, которая осуществляется нажатием на кнопки: SB2 — увеличение скорости и SB3 — уменьшение скорости при условии, что переключатель SA1 находиться в положении “Скорость программы”.

Также имеется возможность регулировать частоту горения светодиода (от стабилизированного свечения до легкого мерцания), которая осуществляется нажатием на кнопки: SB2 — уменьшение (до мерцания) и SB3- увеличение при условии, что переключатель SA1 находиться в положении “Частота мерцания”. У переключателя SA2 замкнутое положение соответствует режиму регулировки скорости выполнения программ, а разомкнутое — режиму регулировки частоты горения светодиодов.

Порядок нумерации светодиодов в схеме соответствует их порядку зажигания при выполнении программы. При необходимости вывод RESET может быть использован для сброса, а в качестве порта PA2 он не задействован.

В устройстве выбрано при программировании тактовая частота 8 МГц от внутреннего генератора (фузы CKSEL3 0 — 0100).Хотя возможно использование частоты в 4 МГц(фузы CKSEL3 0 — 0010) с соответствующими изменениями временных интервалов работы схемы.

Тип светодиодов, указанный на схеме использовался в опытном образце, для схемы подойдут любые светодиоды:

с напряжением питания 2-3 вольта;

резисторами R1-R17 можно регулировать яркость свечения светодиодов. Смотреть рис-1.

Лучшие статьи по информатике

Проектирования мультисервисной сети
В данном курсовом проекте рассматривается проблема проектирования мультисервисной сети предприятия “Магазин”. Термин мультисервисная сеть означает, что в да .

Практическая реализация универсального программно-аппаратного лабораторного комплекса автоматизации измерений
Возрастание количества измерений, нарастание сложности аппаратуры, повышение требований к точности, расширение использования математических методов обработк .

Проектирование типовых электронных схем
Разработка любого радиоэлектронного устройства в настоящее время остается в значительной степени не техникой, а искусством . Однако за полвека развития пол .

Перегоревший светодиод можно вычислить при помощи мультиметра. Замену ему можно как купить отдельно, так и снять со старой нерабочей гирлянды, если такая имеется. После этого новая деталь припаивается на свободное место, а контакты изолируются.

Анализ повреждений

Когда что-то в доме перестает работать, как полагается, это всегда не радует, но поломка гирлянды больше всего сулит расстройство, так как к празднованию уже почти все готово, а тут такая неожиданность. Покупая китайскую гирлянду, следует помнить, что в отличие от механизмов других производителей, она весьма ненадежна и может выйти из строя в любой момент. Основные слабые места ее следующие:

Для обнаружения неисправности нужно осмотреть гирлянду. Если причина кроется в поломке какой-то детали, придется искать ее отечественные аналоги. Хотя лучше будет переделать всю схему — так механизм станет надежней и сможет прослужить не один год.

Если используется гирлянда на 12 или 24 В, от прикосновений щупами диод должен загореться. При питании 220 В нужно проверять показания, полученные мультиметром. Они будут практически одинаковы у рабочих элементов, на неисправном диоде будет зафиксирован обрыв. При таком методе нарушается целостность изоляции. Если проверялась уличная гирлянда, использовать ее можно будет только в помещении.

Основные причины неисправностей

Микросхема, являющаяся главным рабочим элементом, перегорает редко. К самым частым поломкам можно отнести:

• Некачественный контакт на проводах.
• Поломка одного из светодиодов.
• Неполадки с конденсатором.
• Перегорел резистор.
• Проблемы с диодным мостом или тиристорами.

Схема китайской гирлянды на лампочках может использовать дешевые некачественные компоненты, которые придется заменять.

Некачественная пайка

Если перестала работать гирлянда, в первую очередь проверяется качество соединений питающих и отходящих проводов. При слабом контакте устройство не будет получать напряжение. Эта проблема распространена в дешевых китайских гирляндах. Они производятся с использованием тонких жил, которые легко ломаются в местах соединения.

Для обеспечения надежного соединения места контакта нужно залить толстым слоем термоклея.

Перегорел светодиод

В гирлянде светодиоды подключены последовательно. Если перегорел один элемент, работать перестанет вся цепочка. Ремонтировать схему нужно путем замены неработающего компонента. Для определения сломавшейся лампочки потребуется мультиметр. К концам щупов нужно ниткой примотать тонкие иголки для проверки диодов. Острие должно выступить на 5-8 мм. Сверху все нужно замотать плотным слоем изоленты.

В первую очередь гирлянду нужно отключить от электрической сети. Проверка начинается с последнего диода, так как именно к нему напрямую проводится провод питания с блока управления.

Если используется гирлянда на 12 или 24 В, от прикосновений щупами диод должен загореться. При питании 220 В нужно проверять показания, полученные мультиметром. Они будут практически одинаковы у рабочих элементов, на неисправном диоде будет зафиксирован обрыв. При таком методе нарушается целостность изоляции. Если проверялась уличная гирлянда, использовать ее можно будет только в помещении.

Хаотические мигания лампочек

При включении гирлянды может наблюдаться ситуация, когда диоды хаотично загораются с разной яркостью. Такое мерцание не связано с режимами работы и заводским эффектом, а вызвано именно проблемами в самой гирлянде.

Вероятная причина такого эффекта – пробой электролитического конденсатора. Он может вздуться, и это будет хорошо заметно невооруженным глазом. Сломанный компонент нужно заменить на аналогичный по номиналу. Значение емкости указано на корпусе элемента.

Если замена конденсатора не помогла, мог перегореть резистор. Для его проверки потребуется тестер. По маркировке нужно узнать номинальное сопротивление, а затем сверять с измеренным значением. При несоответствии параметров резистор нужно заменять на новый. После замены лампочки должны перестать мигать.

Не горит часть гирлянды

Отсутствие работоспособности одного из каналов может быть вызвано двумя причинами. Эти неполадки связаны с компонентами схемы – пробой тиристора или диода. Для проверки нужно отделить один проводок с нерабочего канала и подключить на соседний, заведомо исправный. Если он также не работает, неисправность связана с тиристором или диодом. Их нужно проверить мультиметром и заменить на новые.

Тусклый свет

Светодиоды на отдельном канале могут тускло гореть по сравнению с остальными. Это не связано с работой схемы контроллера, прозвонка компонентов также не даст результатов. Наиболее вероятная причина – провода. Их нужно осмотреть на наличие обрывов и перегибов. После нахождения проблемного участка нужно взять паяльник, разобрать провода и установить новые отрезки. Место контакта нужно надежно заизолировать с помощью термоусадочной трубки.

Конечно, такую гирлянду паять сложнее и нужно много резисторов, но напряжение источника питания может быть небольшим. Впрочем, совсем не обязательно каждый светодиод включать отдельно, все зависит от напряжения источника питания и напряжения падения на светодиоде.

Если нужно сделать гирлянду из большого числа светодиодов, а источник питания, — только сетевой адаптер для приемника или плеера? Ответ прост, — светодиоды нужно включить параллельно. Но просто взять и соединить параллельно несколько светодиодов не достаточно. Дело в том, что падение напряжения на каждом из них, даже одной марки, может отличаться.

В результате, одни светодиоды будут гореть ярче, другие слабее, а третьи вообще не будут светиться. Чтобы светодиоды горели одинаково ярко нужно каждый из них подключить через отдельный токоограничительный резистор (рис. 1).

Конечно, такую гирлянду паять сложнее и нужно много резисторов, но напряжение источника питания может быть небольшим. Впрочем, совсем не обязательно каждый светодиод включать отдельно, все зависит от напряжения источника питания и напряжения падения на светодиоде.

На рисунке 2 показана схема мигающей гирлянды из 11-ти светодиодов, один из которых мигающий. Светодиоды HL1-HL10 с напряжением падения no 2V каждый, а мигающий — 3,2V. Таким образом, если последовательно включить три светодиода, — два АЛ307 и один мигающий, то суммарное напряжение падения будет около 7,2V. Значит, такую гирлянду можно питать от источника напряжением 9V.

Гирлянда из пяти пар светодиодов питается через мигающий светодиод, который прерывает ток через них. Ток через мигающий светодиод получается больше, поэтому, чтобы его понизить сопротивления резисторов R1-R5 выбраны больше. В любом случае, нужно проверить не нагревается ли мигающий светодиод, и если он нагревается, увеличить эти сопротивления.

Во всех этих схемах используются в основном отечественные светодиоды АЛ307, как самые доступные и дешевые. Но. конечно, эти схемы можно сделать и на других, более современных светодиодах, обладающих большей яркостью. Важно только учесть величину их напряжения падения, и исходя из этой величины выбирать схему их включения и величину напряжения источника питания.

Марка мигающего светодиода не оговорена. Во многих магазинах светодиоды уже продают почти как лампочки, — самое большее что можно узнать, это цвет, тип по яркости, и иногда, напряжение падения (например, «сверхяркий синий на 2,8V» или «красный мигающий на 3,2V»).

Кстати, о мигающих светодиодах, — бывают двухцветные мигающие. Фактически, это два светодиода разных цветов, объединенных в одном корпусе с электронным переключателем.

Такие светодиоды не просто мигают, а еще и меняют свой цвет. На рисунке 3 показана схема гирлянды из четырех таких светодиодов, необычность которой в том, что светодиоды будут мигать одновременно, но цвет менять хаотически.

Наиболее востребованными вариантами для гирлянды являются лампы накаливания и светодиодные лампочки. Параметры элемента выбираются в соответствии со способом подключения.

Идея N2. Мигающая гирлянда из светодиодной ленты

Прямое подключение белой светодиодной ленты является малоиспользуемым вариантом гирлянды, так как режим свечения здесь только один. Но с определенным дополнением ее можно существенно модернизировать, изменив режим с обычного свечения лампочки на мигающий. Для этого вам понадобится светодиодная лента, RGB контроллер, пульт к контроллеру, блок питания.

Гирлянда готова, подключите ее к сети через блок питания и можете наслаждаться мигающими огнями. При помощи пульта контроллера вы можете осуществлять переключение гирлянды в разные режимы (мигание, поочередное перемигивание участков и другие варианты).

Готовая светодиодная лента с бегущими огнями

Монтажная плата не используется, детали приклеены к корпусу полимерным клеем “Квинтол”. Можно применить резисторы МЛТ, РПМ, С2-23, С2-33, Р1-7 и аналогичные. Конденсаторы С1, С2 — оксидные К50-68, К50-71 или импортные аналоги.

Диодный мост VD1 выпрямляет сетевое напряжение, а последовательно включённые конденсаторы С1 и С2 сглаживают пульсации выпрямленного напряжения. Светодиод HL1 непрерывного свечения смонтирован в корпусе источника питания и предназначен для индикации включения гирлянды в сеть.

Резистор R5 предназначен для разрядки конденсаторов фильтра и облегчения диагностики при обрыве гирлянды. Светодиодная гирлянда содержит десять двухкристальных мигающих светодиодов красного и синего свечения, и столько же двухкристальных мигающих светодиодов красного и зелёного свечения.

Дополнительно в середину гирлянды добавлен трёхцветный мигающий светодиод H112, работающий в соответствии с несколькими встроенными программами, что разнообразит цветовые эффекты. Стабилитрон VD2 ограничивает напряжение на этом светодиоде.

Токоограничивающие резисторы R6 и R7 устанавливают в том случае, если в составе гирлянды отсутствуют резисторы R8—R12, например, вы полностью изготавливаете гирлянду из отдельных светодиодов.

Элементы источника питания размещены в пластмассовом корпусе размерами 55x35x22 мм от импульсного БП модели HNA120050E (рис. 2).

Монтажная плата не используется, детали приклеены к корпусу полимерным клеем “Квинтол”. Можно применить резисторы МЛТ, РПМ, С2-23, С2-33, Р1-7 и аналогичные. Конденсаторы С1, С2 — оксидные К50-68, К50-71 или импортные аналоги.

Взамен диодного моста DB104S подойдёт любой из серий DB104, DB105, DB106, DB107, RB154, RB156, RB158, W04M, КЦ407А, КЦ422Г. Конденсаторы С1 и С2 можно заменить одним конденсатором ёмкостью 10… 22 мкФ на напряжение 350…400 В, резисторы R3, R4 в таком случае не устанавливают.

Светодиод RL50-SR113 красного непрерывного свечения, можно заменить любым аналогичным, например, из серий DB5b, E1L, КИПД65, КИПД35 или другим, с номинальным током не менее 20 мА. Для гирлянды подойдут двухцветные мигающие светодиоды, например, SB3RG6SCECY — красный/зелёный, SB3YG6SCECY — желтый/зеленый, SB3BG6SCECY — синий/зелёный, SB3RB6SCECY — красный/синий.

Мигающий трёхкристальный светодиод ARL- 5013RGBC-B-7color Slow можно заменить любым аналогичным, например, ARL2-5013RGBC-B-7F, ARL-5013RGBC- B-7color Fast, ARL-5013RGBW-B-7color Fast, ARL-5013RGBW-B-7color Slow, RGBFYL-5013RGBC-B-Q.

Чем больше будет установлено разнообразных мигающих светодиодов, тем интереснее будет гирлянда. Выводы светодиодов гирлянды изолированы прозрачными термоусаживаемыми трубками.

Стабилитрон VD2 (TZMC5V6) припаян непосредственно к выводам светодиода HL12. При самостоятельном изготовлении такой гирлянды аналогичные стабилитроны устанавливают параллельно каждому из светодиодов в случае, если в программе его работы есть режимы с переменной яркостью свечения или когда не светит ни один из кристаллов.

Указанный стабилитрон можно заменить стабилитронами 1N4734A, BZV55C5V6 или другим малогабаритным с номинальным напряжением 5…6 В. Безошибочно изготовленное из исправных деталей устройство начинает работать сразу и не требует налаживания. При сборке и эксплуатации конструкции следует помнить, что все её элементы находятся под опасным напряжением

Когда все материалы подготовлены, можно приступать к работе. В первую очередь стоит осуществить соединение лампочек и батареек. Делается это при помощи клея, стоит знать, что длинная ножка диода клеится к плюсовому полю, а короткая – к минусу. После застывания клея необходимо для надежности обмотать источники электроэнергии скотчем.

Модернизируем изделие

Светодиодную гирлянду, рассмотренную ранее, можно модернизировать и дополнить, чтобы сделать ее еще более яркой и привлекательной. Для выполнения работы понадобятся: пластиковые стаканчики одинакового размера, скотч, ножницы, клей, краски или цветная бумага.

На первом этапе работ необходимо разрезать один из стаканчиков, чтобы использовать его в качестве шаблона. В соответствии с ним вырезаются заготовки цветной бумаги. Эти заготовки клеятся на пластиковые стаканчики. Также их можно просто разукрасить.

Далее в донышках стаканов прорезаются отверстия, в которые будут вставляться светодиоды, после необходимо закрепить их при помощи тонких полосок скотча. Теперь гирлянды на светодиодах преобразились и стали создавать еще более яркую атмосферу праздника.

Используя такие стаканчики можно изготовить украшение, которое будет работать на батарейках, ведь источники электроэнергии легко прячутся внутри изделия. Процесс работ крайне прост, необходимо подключить светодиоды к батарейкам и поместить их внутрь декоративных стаканов. После все элементы крепятся к какому-нибудь тросику для соединения в целую гирлянду. В этом случае, как и в первом, при выходе из строя одного из элементов вся световая лента продолжит функционировать.

На крайняк можно подключить эти ленты как сказал Маэстро или к ибп для led добавив регулировку напряжения под типу бп. что бы в глаза не било.
Или соединить последоватеьно по две ленты. По идее будут гореть тусклее.

простые интересные РАДИОСХЕМЫ сделанные своими руками

• SHEMAFORUM
• ELWO
• 2SHEMI
• БЛОГ
• СХЕМЫ
  • РАЗНЫЕ
  • ТЕОРИЯ
  • ВИДЕО
  • LED
  • МЕДТЕХНИКА
  • ЗАМЕРЫ
  • ТЕХНОЛОГИИ
  • СПРАВКА
  • РЕМОНТ
  • ТЕЛЕФОНЫ
  • ПК
  • НАЧИНАЮЩИМ
  • АКБ И ЗУ
  • ОХРАНА
  • АУДИО
  • АВТО
  • БП
  • РАДИО
  • МД
  • ПЕРЕДАТЧИКИ
  • МИКРОСХЕМЫ
  • ВОПРОС-ОТВЕТ
  • АКУСТИКА
  • АВТОМАТИКА
  • АВТОЭЛЕКТРОНИКА
  • БЛОКИ ПИТАНИЯ
  • ВИДЕОТЕХНИКА
  • ВЫСОКОВОЛЬТНОЕ
  • ЗАРЯДНЫЕ
  • ЭНЕРГИЯ
  • ИЗМЕРЕНИЯ
  • КОМПЬЮТЕРЫ
  • МЕДИЦИНА
  • МИКРОСХЕМЫ
  • МЕТАЛЛОИСКАТЕЛИ
  • ОХРАННЫЕ
  • ПЕСОЧНИЦА
  • ПРЕОБРАЗОВАТЕЛИ
  • ПЕРЕДАТЧИКИ
  • РАДИОБАЗАР
  • ПРИЁМНИКИ
  • ПРОГРАММЫ
  • РАЗНЫЕ ТЕМЫ
  • РЕМОНТ
  • СВЕТОДИОД
  • СООБЩЕСТВА
  • СОТОВЫЕ
  • СПРАВОЧНАЯ
  • ТЕХНОЛОГИИ
  • УСИЛИТЕЛИ

  Насколько я знаю, эта гирлянда должна мерцать по проекту, так сказать- световые илюминации. или я путаю?
  Для регулировки rgb лент существует специальный контроллер, а тут обычная дешовая новогодняя моргалка. Берут большие сомнения что там светодиоды стоят.

  На крайняк можно подключить эти ленты как сказал Маэстро или к ибп для led добавив регулировку напряжения под типу бп. что бы в глаза не било.
  Или соединить последоватеьно по две ленты. По идее будут гореть тусклее.

  Добавлено (30.07.2019, 18:36)
  ———————————————
  это бонус. К световым эффектам. можно убрать пульсации, если вместо тиристоров прилепить полевики и . а можно тупо заказать там же кой- нить контроллер, с пультом! И продавану четко обозначить свои желания

  Гирлянда состоит из двадцати двухцветных двухвыводных светодиодов, которые включены последовательно. При этом необходимо, что бы все светодиоды были подключены в одинаковой полярности, только в этом случае гирлянда будет светиться каким-то одним из двух цветов.

  Сейчас светодиоды бывают двухцветные,с двумя выводами, цвет свечения которых зависит от направления тока через светодиод, практически в одном корпусе два светодиода, красный и зеленый, включенные встречно-параллельно. Такие светодиоды используются в аппаратуре как индикаторные режима включено / выключено. Стоят они не дорого, а светятся достаточно ярко, так что из них вполне можно сделать гирлянду для домашней ёлочки.

  Гирлянда состоит из двадцати двухцветных двухвыводных светодиодов, которые включены последовательно. При этом необходимо, что бы все светодиоды были подключены в одинаковой полярности, только в этом случае гирлянда будет светиться каким-то одним из двух цветов.

  На рисунке 1 показана схема автомата для управления гирляндой. Автомат периодически переключает направление тока через гирлянду и гасит её, таким образом, гирлянда мигает и меняет цвет.



  Рис.1. Принципиальная схема управления гирляндой на двухцветных светодиодах.

  Схема очень проста, состоит из источника тактовых импульсов на мигающем светодиоде Hl1, двоичного счетчика D1 и двухтактного мостового транзисторного ключа. Аналогичной схемы транзисторные ключи используются в аппаратуре радиоуправления и робототехники для управления микро-электродвигателями.

  Если на базу VT1 подать логическую единицу, а на базу VT2 — ноль, то транзисторы VTЗ и VT6 откроются и гирлянда через резистор R7 подключится к плюсу питания, а нижний, по схеме, вывод НL21 -к минусу питания. Допустим, в таком включении цвет свечения будет красным.



  Рис.2. Печатная плата для гирлянды на двухцветных светодиодах.

  Если на базу VT2 подать логическую единицу, а на базу VT1 — ноль, то транзисторы VT4 и VT5 откроются и гирлянда через резистор R7 подключится к минусу питания, а нижний, по схеме, вывод НL21 — к плюсу питания. Направление тока через гирлянду изменится, и она будет светиться зеленым цветом. В состоянии, когда на базы VT1 и VT2 поступают одинаковые уровни, ток через гирлянду не течет, и она не светится.

  Базы VT1 и VT2 через резисторы R3 и R4 подключены к двум соседним выходам двоичного счетчика D1. На вход счетчика поступают импульсы от тактового генератора, сделанного на основе мигающего светодиода HL1.

  Во время работы мигающего светодиода ток через него меняется он нуля до некоторого значения, ограниченного резистором R1, в результате на резисторе R1 образуются импульсы с частотой мигания мигающего светодиода (1,5-2 Гц). Кроме основных импульсов имеются и некоторые помехи, напоминающие дребезг контактов, хотя контактов там нет. Эти помехи подавляет цепь К2-С1.

  И так, импульсы поступают на вход счетчика D1 и состояние его выходов меняется следующей повторяющейся последовательностью: 00, 01, 10, 11. То есть, когда «00» гирлянда не светится, когда «01» светится одним цветом, когда «10» светится другим цветом, и когда «11» опять не светится. То есть, зажигается одним цветом, меняет цвет, гаснет и снова зажигается.

  Гирлянда состоит из 20-ти светодиодов, но количество светодиодов может быть и любым другим. От количества светодиодов в гирлянде зависит напряжение питания гирлянды, которое должно быть как минимум на 10% больше суммарного напряжения падения всех светодиодов (одного цвета). То есть, если 20 светодиодов по 2,5V, то напряжение питания должно быть не ниже 55V.

  Напряжение питания микросхемы может быть от 10 до 15V. Кроме показанных на схеме, можно использовать практически любые аналогичные светодиоды. HL1 — любой мигающий одноцветный с напряжением падения 1,5-2,5V, НL2-НL21 — двухцветные двухвыводные. Монтаж выполнен на печатной плате, показанной на рисунке 2.

  Аналогичное устройство можно сделать и на других микросхемах. На рисунке 3 показана схема на основе микросхемы К561ИЕ8. Работает она аналогичным образом, только быстрее, так как переключение гирлянды происходит с частотой мигания мигающего светодиода (в схеме на рис.1 переключение в четыре раза медленнее).



  Рис. 3. Схема двухцветной светодиодной гирлянды на микросхеме К561ИЕ8.

  Микросхема К561ИЕ8 считает до трех, а затем обнуляется за счет соединения её выхода «3» с входом сброса «R». Может быть и вариант на основе популярной микросхемы К561ТМ2, это два D-триггера. Как известно, D-триггеры являются «элементарными кирпичиками» двоичных счетчиков и из двух D-триггеров можно сделать двухразрядный двоичный счетчик. Вот именно такая схема показана на рисунке 4.



  Рис. 4. Схема двухцветной светодиодной гирлянды на микросхеме К561ТМ2.

  D-триггеры микросхемы К561ТМ2 включены двухразрядным двоичным счетчиком, а базы транзисторов VT1 и VT2 подключены к прямым выходам этих триггеров.



  Рис.5. Схема двухцветной светодиодной гирлянды на транзисторах.

  Ну и в заключение, схема вообще без микросхем, — рис.5. Здесь импульсы от мигающего светодиода поступают непосредственно на базу VT1 и через инвертор на VT7, на базу VT2. Таким образом, на базы VT1 и VT2 приходят противофазные сигналы. Гирлянда не будет мигать, — только периодически менять цвет.



  Елочная гирлянда на светодиодах выполнена на элементах микросхемы К561ЛА7 и создает световой эффект перемещения или мерцания.

  В канун Нового года предлагается изготовить несложную, бюджетную гирлянду на светодиодах, для небольшой новогодней елочки.

  Описание устройства

  Предлагаемое устройство «Елочная гирлянда» выполнено на основе кольцевого генератора на элементах одной микросхемы К561ЛА7 и трех транзисторах. В зависимости от расположения гирлянд, устройство создает оригинальный световой эффект перемещения, вращения или мерцания цепочек огоньков. Скорость переключения гирлянд возможно регулировать. Схема устройства показана на фото 2.



  Фото 3 Плата гирлянды на светодиодах. К точкам А, Б, В платы и общему проводу подключены три гирлянды по 3 — 4 светодиода. После включения питания и перехода устройства в установившийся режим, гирлянды поочередно вспыхивают, в результате чего создается эффект движения огоньков.



  Фото 4 Сборка гирлянды на светодиодах.

  Изготовление устройства

  Все резисторы устройства — МЛТ-0.125 или другие малогабаритные, транзисторы — любые из серии КТ315. Светодиоды должны быть одного типа и одного цвета свечения, например, красного или зеленого. Вместо микросхемы К561ЛА7, при необходимости, можно использовать микросхему К561ЛЕ5. При применении на елке навершия, можно установить в него постоянно горящую четвертую гирлянду, аналогично подключив ее к точке «Г». При использовании в гирлянде 4-х светодиодов, ограничительные сопротивления R4 – R6, можно исключить.



  Фото 5 Общий вид гирлянды на светодиодах.

  Внутри своя плата с модулем ESP8266.

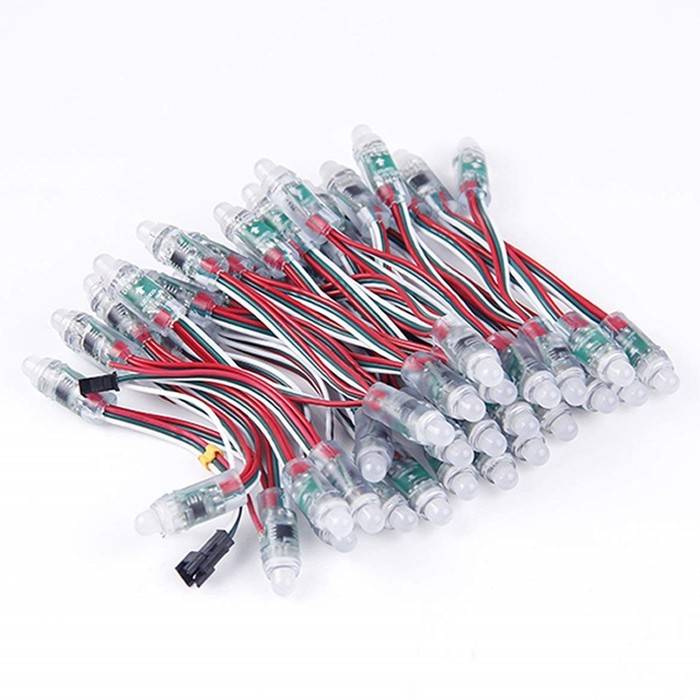

  Адресные светодиоды позволяют делать очень красивые ёлочные гирлянды, где каждый «огонёк» управляется независимо, меняя цвет и яркость. Эффекты и анимация такой гирлянды выглядят очень интересно.

  Мне удалось найти в Москве готовые адресные гирлянды, которые можно использовать не только в новый год, но и в течение всего года.



  Год назад я показывал видео работы первой адресной гирлянды Twinkly. Посмотрел, не появилось ли чего-то нового и интересного за год. В больших магазинах продают всё ту же Twinkly и цены варьируются от 6 до 14 тысяч рублей (а ещё появилось несколько мошеннических сайтов, где эту гирлянду якобы продают за 2000 руб).

  Других готовых решений нет даже на Aliexpress. И тут я нашёл кустаря-одиночку в Москве, который разработал и выпустил свой контроллер и продаёт его и готовые гирлянды. Я познакомился с ним, купил у него четыре гирлянды и изучил их.

  Общее представление об эффектах можно получить из этого видео:

  https://www.youtube.com/watch?v=gh5yDKjhrik
  Гирлянда с контроллером Kitls может состоять из 50-300 адресных светодиодов. Она управляется сенсорной кнопкой, ИК-пультом и по Wi-Fi со смартфона или компьютера. В контроллер «зашито» 30 эффектов, режим освещения, режим светового будильника. Можно включить циклическую смену всех эффектов или один любой эффект. Есть регулировка яркости и скорости смены эффектов.

  Основная идея в том, что гирлянду можно использовать в качестве источника освещения и светового будильника в течение всего года, а на новогодние праздники она превращается в красивую ёлочную гирлянду.

  В готовый набор входит контроллер, гирлянда из 18-мм светодиодов WS2811 или лента со светодиодами WS2812B, помещённая в блестящую пластиковую плетёную трубку, источник питания (пятивольтовая двухамперная зарядка от смартфона), пульт (опционально), две инструкции. Все компоненты соединяются разъёмами.



  Контроллер — маленькая коробочка с проводом, к которому подключается гирлянда, разъёмом питания, сенсорной кнопкой и датчиком пульта.



  Внутри своя плата с модулем ESP8266.



  Гирлянда в виде ленты может содержать 60 или 30 светодиодов на метр.



  Гирлянда в виде отдельных светодиодов содержит 50 светодиодных модулей 12 мм (но можно подключить ещё 50, соединив разъёмами две гирлянды).



  При включении после загрузки контроллера гирлянда один раз мигает жёлтым светом. Одиночное прикосновение к сенсору на корпусе контроллера включает режим жёлтой подсветки. Двойной клик по сенсору запускает режим циклической смены всех эффектов. Повторный двойной клик позволяет зафиксировать текущий эффект. Ещё один двойной клик продолжает перебор эффектов. Тройной клик включает режим белого света. Одинарный клик во время работы гирлянды выключает её.

  Инфракрасный пульт даёт возможность расширенного управления.



  Кнопки ON, R, G, B, W включают желтый, красный, зелёный и белый цвет соответственно.
  Кнопки яркости меняют яркость гирлянды во всех режимах.
  Кнопка FLASH включает режим перебора всех эффектов.
  Кнопка OFF выключает гирлянду.
  Остальные 15 кнопок включают 15 разных эффектов.



  После перезагрузки контроллер подключится к домашней сети (признаком этого является исчезновение Wi-Fi сети Kitls_LED1). Управлять им можно с помощью браузера на любом устройстве (смартфоне, планшете или компьютере).

  Вводим в строке адреса 192.168.1.222 и попадаем на экран выбора эффектов. Здесь можно настроить яркость и скорость смены эффектов, включить режим освещения (Static) и выбрать его цвет, включить режим перебора эффектов (Demo) или выбрать один из тридцати эффектов.



  Кнопка «Set page» открывает страницу настроек. Здесь можно обновить прошивку, настроить тип подключенной гирлянды (количество светодиодов, тип управления, и время работы каждого эффекта при их смене в режиме Demo). В режиме настройки светового будильника задаётся время и дни срабатывания будильника, время «рассвета» (плавного нарастания яркости перед сигналом), включение сигнала и выбор мелодии.

  И снова об умных (и не только) гирляндах… ⁠ ⁠

  Вот уже середина ноября, и снова приближаются новогодние праздники, поэтому захотелось немного порассуждать на тему новогодних электрогирлянд и как этот вопрос решил для себя я.

  Вообще идея сделать свою интересную гирлянду не покидала меня с самого детства. Так уж вышло, что неравнодушен я к новогодней иллюминации. Тогда еще мы украшали елку советскими гирляндами типа «Снежинка» и прочими колючками и колокольчиками, как я их называл.





  Состояли они из 18 лампочек по 13.5 вольт каждая. Некоторые применяли популярный в те времена лайфхак – в разрыв цепи включался так называемый «стартер» от люминесцентных ламп в параллель с конденсатором. Подбором емкости конденсатора можно было добиться нужной плавности мигания. Я собирал также подобие цветомузыки – источником сигнала служил кассетный магнитофон. Схема простая, несколько деталей – диод, тиристор и потенциометр. Лично мое ИМХО, в тех гирляндах был какой-то свой шарм, своя атмосфера – причудливые абажуры, фигурки. Они были различных форм и размеров. Это не то, что голые минималистичные покрашенные лампочки бездушных китайских гирлянд сейчас😊, ну согласитесь же. Некоторые из тех старых гирлянд до сих пор в рабочем состоянии, одну я даже перевел на цветные светодиоды в цвет плафонов, получилось очень интересно.

  Потом у нас были китайские одноразовые гирлянды с биметаллическими прерывателями, односезонные 😊



  Они люто плавились, и чтобы не сжечь все нафиг, я включал их через диод – он отсекал половину периода питающего напряжения, что по факту снижало яркость ламп у этих адских гирлянд, а соответственно снижался и нагрев. Правда становились видимыми пульсации.

  А затем начали появляться гирлянды с коробочками-контроллерами на 8 эффектов. Тогда это был настоящий прорыв – стали доступны какие-никакие интересные эффекты типа бегущих огней, затуханий, смены цветов и прочие. Лампы накаливания постепенно вытеснялись светодиодами, но надежность от этого не улучшалась. Они и сейчас в ходу – но ушлые китайцы начали экономить беспощадно – из первоначальных 4 каналов частенько оставляют 2, а то и один. Провода, эти ужасные хлипкие провода… Контроллеры сгорают, провода отваливаются, токоограничивающие резисторы подгорают, попутно расплавляя термоусадку на диоде. Короче говоря, гирлянда курильщика, хе-хе 😊 Мне откровенно страшно за людей, беспечно их эксплуатирующих, ну правда…

  А пару лет назад (2016 год) я случайно наткнулся на статью про «ещё одну светодиодную DIY-гирлянду для начинающих» на базе UCS1903. Меня сразу же заинтересовала эта тема, ведь мы получаем добротное качество (а по сравнению с одноразовыми китайскими гирляндами – так и вообще, я бы сказал, революционное), безопасность (гирлянда питается от низковольтного источника питания, с гальванической развязкой от сети), да и хватит такой гирлянды не на один сезон. Про возможности в плане визуальных эффектов тут и говорить нечего, они фактически бесконечны. Неплохое комьюнити — можно найти кучу готовых вариантов эффектов, а можно поразмять мозг и сделать свои эффекты самому.

  До нового года оставалось 2 месяца. Заказал пробную гирлянду из пятидесяти 8-мм светодиодов.



  Поскреб по сусекам, нашел ардуинку нано. Когда лента наконец приехала, в тот же вечер все соединил и залил скетч из статьи… Да, смотрится обалденно! Цвета насыщенные, яркие. Одно загляденье.

  Это все здорово. Но хочется все-таки иметь возможность как-то это настраивать, пробовать различные эффекты. На то время уже было достаточно годной информации по данной теме — скетчи, различные эффекты разной степени сложности. Решил изучать работу с библиотекой FastLED с нуля. Вообще, есть 2 популярных библиотеки работы с умными светодиодами – это NeoPixel от Adafruit и FastLED (ранее FastSPI LED). Почему я остановился на FastLED – да просто потому, что она мне первой подвернулась под руку, так как использовалась в той самой статье. Ну и еще FastLED мне показалась на тот момент более удобной для быстрого освоения (дело вкуса) и с чуть большим функционалом (опять же, навскидку). Для начала условился, что сделаю простой контроллер с кнопкой и одним потенциометром – набросаю пару эффектов для переключения кнопкой и яркость регулировать буду потенциометром. Сделано. Запилил парочку плавных эффектов радуги, смены цветов по кругу, добавил статических. Но все не то. Нужно бы еще как-то скорость регулировать. Впилил еще один потенциометр. Вот – теперь другое дело, хочешь быструю радугу, хочешь медленную. Завязал на второй регулятор выбор цвета в режиме статического освещения – уже интереснее. Добавил возможность запоминания эффекта в памяти ардуинки по долгому удержанию кнопки – чтоб при включении воспроизводился любимый эффект. 50 диодов оказалось мало, и я успел дозаказать еще одну такую гирлянду до праздников. В общем в таком виде этот контроллер и встретил новый год.



  Потом я закинул этот контроллер на пару месяцев. Но все не покидала мысль – вот бы лежа на уютном диване можно было управлять елкой. Да не с ИК-пульта, зачем? Со смартфона же! Ведь он всегда под рукой. Готовые контроллеры с Bluetooth тогда уже существовали, конечно же. Но посмотрев пару видео с демонстрацией их работы, понял что эффекты какие-то вырвиглазные. Да и все-таки, интересно же самому повозиться. Потом в случае чего можно будет в свободную минуту просто выдумывать и программировать свои новые эффекты. Сразу решил прикручивать Bluetooth к ардуине, но моему взгляду во время гугления случайно подвернулась другая платформа — ESP8266. Со встроенным WiFi, намного мощнее ардуины нано. Отпадала надобность в отдельном BT-модуле, его начальном конфигурировании и подпайке к ардуине. А WiFi мне показался даже более удобным, ведь можно будет управлять гирляндой с любого «утюга», подключенного к домашней сети! А ведь еще ESP8266 при желании можно заставить обновляться по воздуху — не будет надобности подключать кабель от елки к компу! Решил, что удобнее сразу взять отладочную плату типа NodeMCU или Wemos D1 – стоят они чуть-чуть дороже голой ESP, но в них все предусмотрено – есть стабилизаторы для питания ESP, металлизированные отверстия в плате для пайки, micro-USB-разъем с UART на борту. Собрать такой контроллер предельно просто – подпаял 3 провода от ленты, подпаял 2 провода для питания от 5 вольт, положил в любую удобную коробочку (или яйцо от киндер-сюрприза, как вариант). Первый раз прошился кабелем с ПК, и в общем-то готово! Дальше можно по воздуху. Просто сказка. Штамповать такие «контроллеры» можно без проблем и без забот.



  В своих контроллерах я еще ставлю электролитический конденсатор параллельно питанию. Однако это скорее правило хорошего тона, на этапе отладки я конденсатор не использовал, все работало стабильно. (Также в некоторых случаях может понадобится преобразователь уровней 3.3->5 вольт ТТЛ, так как чипы в гирлянде работают с пятивольтовыми уровнями ТТЛ, а ESP8266 – оперирует 3.3в-уровнями. Но если не питать гирлянду напряжением выше 5,1 вольт, все работает без дополнительного согласователя, проверено). Питаю контроллеры от адаптеров для мобильных телефонов/планшетов. Просто припаиваю провод с USB-A на конце. Это удобно, так как можно питать гирлянду хоть от power bank, хоть от чего-то еще. Здесь важно понимать, что гирлянда может быть прожорливой, нужен качественный блок питания. В своих прошивках я ограничиваю максимально возможную яркость каждого светодиода так, чтобы вся гирлянда потребляла не более 2 ампер в режиме, когда все диоды светятся белым (самый неблагоприятный в плане потребления тока режим).

  Эффекты я скопировал со старой версии моего контроллера. Добавил еще несколько. Как и в старом контроллере, я решил, что оставлю возможность управлять яркостью, скоростью, а также некоторыми другими параметрами в зависимости от выбранного эффекта. Реализовал сетевое взаимодействие частично через HTTP и частично UDP (для лучшего быстродействия). Обнаружение контроллеров в сети реализовал с помощью широковещательных UDP-пакетов. Упор я делал на управление со смартфона, поэтому целью было разработать простое, но удобное приложение именно для смартфона. Веб-интерфейс был не в приоритете.

  В общем, вот что имеется на данный момент:



  Эффекты с читаемыми названиями выбираются из выпадающего списка и сразу же применяются.



  Предустановки (яркость, скорость, эффект) можно сохранять в энергонезависимую память. При включении эти предустановки загружаются автоматически, и гирлянда начинает работу. Поскольку я планировал изготовить несколько таких гирлянд в качестве подарков, было необходимо максимально упростить процедуру первоначальной настройки контроллера для конечного юзера – а именно привязки девайса к домашней WiFi сети. В общем я реализовал это следующим образом: когда контроллер запускается, если он не смог подключиться к известной сети, он переходит в режим точки доступа. В принципе, этого уже достаточно чтобы им управлять, просто выбираем на смартфоне сеть NY_LED_XXXXXX и подключаемся к ней.



  Но это не совсем удобно, гораздо удобнее, когда контроллер доступен внутри вашей домашней сети. Поэтому если приложение видит, что смартфон подключен к контроллеру, работающему в режиме точки доступа, оно тут же предлагает выполнить привязку контроллера к Вашей сети – достаточно выбрать сеть и задать пароль.







  Небольшое видео демонстрации встроенных эффектов:

  Контроллер умеет работать с диодами WS2811, WS2801, WS2812B, WS2813, UCS1903. Количество – лично я больше 150 не пробовал. Тип диодов и количество задается в исходном коде константами. На данный момент в FastLED не поддерживает задание этих параметров в рантайме, что означает необходимость пересобирать прошивку под различное кол-во и типы лент.

  Ранее я уже начинал реализовывать спектроанализатор-цветомузыку с использованием микрофона смартфона. В дальнейших планах все-таки довести до ума этот функционал. А также добавить еще интересных эффектов. Было бы прикольно придумать свой формат интерпретатора эффектов из, например, текстовых файлов или JSON, чтобы не лезть в исходники контроллера каждый раз, когда захочется добавить новый эффект. А еще можно прикрутить калибровку (привязку) диодов по координатам, в том числе с помощью камеры (как это сделано у Twinkly от Ledworks). Но это все требует времени, которое не всегда у меня есть, поэтому пока это только планы.

  Проект задумывался «для себя» и делался в свободную минуту. По этой причине разработано только Android приложение (так как у меня только андроиды). Приложение можно найти в Google Play, выложил его туда по приколу, так сказать 😊 Здесь https://drive.google.com/drive/folders/1NCKM8TDFpqKfDVt1T8jz. вы найдете схему, прошивальщик, мануал по прошивке, а также сборки прошивок под различные типы лент и количество диодов. Если кому необходима прошивка под другое кол-во или тип диодов, обращайтесь, соберу 😊.

  Все основное и необходимое – лента/гирлянда WS2811/UCS1903/WS2812/WS2813 на 5 вольт и контроллер NodeMCU/Wemos D1 mini – без проблем находятся в китайских магазинах и площадках. Корпус подобрать тоже не составит проблемы 😊

  Также вы без труда сможете нагуглить кучу альтернативных реализаций подобных гирлянд и матриц (сеток) от разных авторов, и попробовать их в деле.

  Инструкция по эксплуатации светодиодной гирлянды 9968, 9967, 9970, 9968 D

  Страна изготовитель:

  Инструкция по эксплуатации светодиодной сетки 9911. 9915(модификация без контроллера), HB-LEDCW

  • Аккуратно достаньте гирлянду из коробки и разместите на украшаемом объекте
  • Подключите гирлянду к сети 220-230 Вольт
  • Переключайте режимы работы нажатием кнопки на пульте управления или вращением переключателя
  • При длительной эксплуатации светодиоды (сопротивления возле них) будут немного нагреваться.

  Технические характеристики

  • Количество светодиодов 720шт.(9911)
  • Количество светодиодов 180шт.(9915)
  • Количество светодиодов 900шт. (HB-LEDCW)
  • Размер сетки 1,0мх2,0м (9915)
  • Размер сетки 2,0мх3,0м (9911)
  • Размер сетки 4,0мх3,0м (HB-LEDCW)
  • Расстояние между светодиодами 10см.
  • Мощность : Мульти – 95Вт. Синяя – 100Вт.Белая и зеленая 110Вт.(9911)
  • Мощность : Мульти – 35Вт. Синяя – 40Вт.Белая и зеленая 45Вт.(9915), 130W(HB-LEDCW)

  Меры предосторожности

  • Не включайте гирлянду в упаковке
  • Не нагревайте и не помещайте гирлянду рядом с сильно нагретыми предметами
  • Избегайте механических повреждений, которые могут появиться вследствие ударов, сильного натяжения провода и др.
  • Не допускайте попадания воды на гирлянду
  • Не разбирайте пульт управления, в случае обнаружения неисправности выключите гирлянду из сети
  • Не пытайтесь самостоятельно устранить неисправность, обращайтесь в специализированные мастерские по ремонту электробытовой техники
  • Не оставляйте работающую гирлянду без присмотра на длительное время
  • Не давайте гирлянду детям

  Условия хранения

  • Хранить гирлянду рекомендуется в штатной упаковке
  • В сухом помещении при температуре от 0 до +40 С

  Страна изготовитель:

  Инструкция по эксплуатации светодиодной шторы 9923 (300LED), 9923(900LED), 9923(1500LED)

  • Аккуратно достаньте штору из коробки и разместите на украшаемом объекте
  • Подключите штору к сети 220-230 Вольт
  • При длительной эксплуатации светодиоды (сопротивления возле них) будут немного нагреваться.
  • Возможны модификации с контроллером и без него. При комплектации без контроллера устанавливается диодный мостик для избежания мерцания 50Гц

  Технические характеристики

  • Количество светодиодов 300, 900, 1500 шт.
  • Длина шторы 2м, 3м или 6м. Ширина 1,5м. или2м в зависимости от модели
  • Мощность : Синяя – 42Вт. Мульти – 42Вт. Желтая – 40Вт. Белая 45Вт.(300LED) Синяя-125, . Мульти – 125Вт. Желтая – 120Вт. Белая-135Вт. (900LED)
  • Синяя-250, . Мульти – 250Вт. Желтая – 240Вт. Белая-270Вт. (1500LED)

  Меры предосторожности

  • Не включайте штору в упаковке
  • Не нагревайте и не помещайте штору рядом с сильно нагретыми предметами
  • Избегайте механических повреждений, которые могут появиться вследствие ударов, сильного натяжения провода и др.
  • Не допускайте попадания воды на штору
  • Не разбирайте пульт управления, в случае обнаружения неисправности выключите штору из сети
  • Не пытайтесь самостоятельно устранить неисправность, обращайтесь в специализированные мастерские по ремонту электробытовой техники
  • Не оставляйте работающую штору без присмотра на длительное время
  • Не давайте штору детям

  Условия хранения

  • Хранить штору рекомендуется в штатной упаковке
  • В сухом помещении при температуре от 0 до +40 С

  Специального способа утилизации не требуется.
  Инструкция по эксплуатации светодиодной шторы сосулька 9928 (100LED), звезды 9928D (80LED), снежинки 9958Е (108LED), ледяная сосулька 9963 (40LED), звезда 9961М (140LED), 9965(64LED), 9957Е(192LED), HB-20LED(240LED).

  • Аккуратно достаньте штору из коробки и разместите на украшаемом объекте
  • Подключите штору к сети 220-230 Вольт
  • При длительной эксплуатации светодиоды (сопротивления возле них) будут немного нагреваться.
  • Возможны модификации с контроллером и без него. При комплектации без контроллера устанавливается диодный мостик для избежания мерцания 50Гц

  Технические характеристики

  • Количество светодиодов 100, 80, 108, 40, 140, 64, 192, 240 шт.
  • Длина шторы 80см. Ширина 2м.
  • Мощность : Желтая -10Вт. Белая -15Вт. Синяя-13Вт. Мульти15Вт
  • Мощность : 35Вт. Для 9961М и 9957Е и HB-20LED

  Меры предосторожности

  • Не включайте штору в упаковке
  • Не нагревайте и не помещайте штору рядом с сильно нагретыми предметами
  • Избегайте механических повреждений, которые могут появиться вследствие ударов, сильного натяжения провода и др.
  • Не допускайте попадания воды на штору
  • Не разбирайте пульт управления, в случае обнаружения неисправности выключите штору из сети
  • Не пытайтесь самостоятельно устранить неисправность, обращайтесь в специализированные мастерские по ремонту электробытовой техники
  • Не оставляйте работающую штору без присмотра на длительное время
  • Не давайте штору детям

  Условия хранения

  • Хранить штору рекомендуется в штатной упаковке
  • В сухом помещении при температуре от 0 до +40 С

  Специального способа утилизации не требуется.

  Инструкция по эксплуатации светодиодной гирлянды HB-100LED-Y10, HB-100LED-R10, HB-100LED-G10, HB-100LED-B10, HB-100LED-W10,

  «Клип лайт» (без контроллера с возможностью состыковки)

  • Аккуратно достаньте гирлянду из коробки и разместите на украшаемом объекте
  • Подключите гирлянду к сети 220-230 Вольт
  • Переключайте режимы работы нажатием кнопки на пульте управления или вращением переключателя
  • При длительной эксплуатации светодиоды (сопротивления возле них) будут немного нагреваться.
  • Возможны модификации с контроллером и без него. При комплектации без контроллера устанавливается диодный мостик для избежания мерцания 50Гц

  Технические характеристики

  • Количество светодиодов 100шт.
  • Длина гирлянды 10м.
  • Мощность : желтая и красная – 10Вт. Мульти – 13Вт. Синяя – 14Вт.

  Меры предосторожности

  • Не включайте гирлянду в упаковке
  • Не нагревайте и не помещайте гирлянду рядом с сильно нагретыми предметами
  • Избегайте механических повреждений, которые могут появиться вследствие ударов, сильного натяжения провода и др.
  • Не допускайте попадания воды на гирлянду
  • Не разбирайте пульт управления, в случае обнаружения неисправности выключите гирлянду из сети
  • Не пытайтесь самостоятельно устранить неисправность, обращайтесь в специализированные мастерские по ремонту электробытовой техники
  • Не оставляйте работающую гирлянду без присмотра на длительное время
  • Не давайте гирлянду детям

  Специального способа утилизации не требуется.

  Условия хранения

  • Хранить гирлянду рекомендуется в штатной упаковке
  • В сухом помещении при температуре от 0 до +40 С

  Инструкция по эксплуатации светодиодной шторы Водопад, HB-LEDCP-W880, HB-LEDCP-B880, (880LED) HB-LEDCP-W840, HB-LEDCP-B840(840LED), HB-LEDCP-W560 (560LED), LEDCP-W784(784LED)

  • Аккуратно достаньте штору из коробки и разместите на украшаемом объекте
  • Подключите штору к сети 220-230 Вольт
  • При длительной эксплуатации светодиоды (сопротивления возле них) будут немного нагреваться.
  • Возможны модификации с контроллером и без него. При комплектации без контроллера устанавливается диодный мостик для избежания мерцания 50Гц

  Технические характеристики

  • Количество светодиодов 880шт., 840шт., 560шт., 784шт.
  • Длина шторы 3м.(2м) Ширина 1,0(2,0)м. 2,5*1,8м(784LED)
  • Мощность : Синяя – 125Вт. Белая 135Вт.

  Меры предосторожности

  • Не включайте штору в упаковке
  • Не нагревайте и не помещайте штору рядом с сильно нагретыми предметами
  • Избегайте механических повреждений, которые могут появиться вследствие ударов, сильного натяжения провода и др.
  • Не допускайте попадания воды на штору
  • Не разбирайте пульт управления, в случае обнаружения неисправности выключите штору из сети
  • Не пытайтесь самостоятельно устранить неисправность, обращайтесь в специализированные мастерские по ремонту электробытовой техники
  • Не оставляйте работающую штору без присмотра на длительное время

  Утилизация:

  Специального способа утилизации не требуется.

  Условия хранения

  • Хранить штору рекомендуется в штатной упаковке
  • В сухом помещении при температуре от 0 до +40 С

  Инструкция по эксплуатации шторы лампа накливания 9923 (600L), 9923(1200L)

  • Аккуратно достаньте штору из коробки и разместите на украшаемом объекте
  • Подключите штору к сети 220-230 Вольт
  • При длительной эксплуатации лампы будут немного нагреваться.

  Технические характеристики

  • Количество ламп 600, 1200 шт.
  • Длина шторы 3м или 6м. Ширина 2м
  • Мощность : 300Вт (600L) 600Вт. (1200)

  Меры предосторожности

  • Не включайте штору в упаковке
  • Не нагревайте и не помещайте штору рядом с сильно нагретыми предметами
  • Избегайте механических повреждений, которые могут появиться вследствие ударов, сильного натяжения провода и др.
  • Не допускайте попадания воды на штору
  • Не разбирайте пульт управления, в случае обнаружения неисправности выключите штору из сети
  • Не пытайтесь самостоятельно устранить неисправность, обращайтесь в специализированные мастерские по ремонту электробытовой техники
  • Не оставляйте работающую штору без присмотра на длительное время
  • Не давайте штору детям

  Условия хранения

  • Хранить штору рекомендуется в штатной упаковке
  • В сухом помещении при температуре от 0 до +40 С

  Страна изготовитель:

  Специального способа утилизации не требуется.

  Инструкция по эксплуатации светодиодной гирлянды HB-100LED-FS Резиновый провод, HB-20L Резиновый провод, HB-LED-*10, HB-LEDCD-LX180RGB

  • Аккуратно достаньте гирлянду из коробки и разместите на украшаемом объекте
  • Подключите гирлянду к сети 220-230 Вольт
  • Переключайте режимы работы нажатием кнопки на пульте управления или вращением переключателя
  • При длительной эксплуатации светодиоды (сопротивления возле них) будут немного нагреваться.
  • Возможны модификации с контроллером и без него. При комплектации без контроллера устанавливается диодный мостик для избежания мерцания 50Гц

  Технические характеристики

  • Количество светодиодов 100шт.
  • Количество светодиодов 180 (HB-LEDCD-LX180RGB)
  • Длина гирлянды 10м.
  • Мощность : Мульти – 15Вт. Белая и зеленая 20Вт. Желтая и красная – 10Вт.
  • 30Вт (HB-LEDCD-LX180RGB)

  Меры предосторожности

  • Не включайте гирлянду в упаковке
  • Не нагревайте и не помещайте гирлянду рядом с сильно нагретыми предметами
  • Избегайте механических повреждений, которые могут появиться вследствие ударов, сильного натяжения провода и др.
  • Не допускайте попадания воды на гирлянду
  • Не разбирайте пульт управления, в случае обнаружения неисправности выключите гирлянду из сети
  • Не пытайтесь самостоятельно устранить неисправность, обращайтесь в специализированные мастерские по ремонту электробытовой техники
  • Не оставляйте работающую гирлянду без присмотра на длительное время
  • Не давайте гирлянду детям

  Специального способа утилизации не требуется.

  Условия хранения

  • Хранить гирлянду рекомендуется в штатной упаковке
  • В сухом помещении при температуре от 0 до +40 С

  Инструкция по эксплуатации светодиодной гирлянды Метеор Q2, HB-LX30,
