Не включается, не работает "Кольцевая лампа". Как устранить неисправности и какие могут быть?
Какие могут быть проблемы и неисправности, если кольцевая лампа для ТикТок и Инстаграм не работает. Может шнур, провод или лампочка?
Как и какие выполнить работы своими руками?
Да. дороги товарищи. особо поздравлять вас с приобретением китайской светодиодной кольцевой лампы не приходится. Настолько часты у владельцев разочарования.
Вот их некоторый перечень.
-горит лишь наполовину
-при включении моргает
-белый диффузор лопнул при падении, как поменять
-выскочил провод в кольцевой лампе и горит только 1 цвет
-лампа вообще не включается
Оказывается, что разобрать лампу, без нарушения целостности декоративной лицевой панели, невозможно.
Даже если раскрутить все винтики-саморезы по периметру, что-то все же держит внутри блока.
Но наши умельцы советуют прогреть феном панель, чтобы её снять без повреждений.
После снятия панели визуально поискать какие-то сгоревшие детальки. Если их нет, то нужно брать мультиметр и проверять состояние микросхем и драйвера.
Вот такая заморочка.
Но вскрыли, ладно. Теперь осматриваем плату, если в ней разбираемся, то видим главные элементы и второстепенные.
Главными будем считать микросхемы. Их несколько и они четко определяются
Проверяем, есть ли обратная связь с контроллера. И если нет, надо эту обратную связь наладить.
Ремонт светодиодной кольцевой лампы
Всем привет. Нужна помощь в ремонте кольцевой лампы. Лампа такая, как на картинке.
На порнографию на нём не обращайте внимание, он точно не работает 🙂 Собственно вопрос. Можно ли воткнуть ему на замену какой-нибудь другой,? 🙂
Лампа внутри:
Лампа светила, либо холодным синим, либо жёлтым, либо их комбинацией.
Я не ремонтник, но если заменить вот эту штуку, то все заработает.
После столь качественного ремонта.
Ему конечно можно воткнуть какой-нибудь другой. А этот точно не работает? Кто ему так управляющие транзисторы перепахал?
Надо заменить хуевины номер 1 и 2
Ремонт и доработка KAM LED PAR56 (световые приборы)
Вторая заметка с работы техника по звуковой и световой аппаратуре. Сегодня на столе дешёвые заливные световые приборы KAM LED PAR56.
Заливные — значит, что они не дают выраженного луча с резкими гранями, а светят широким мягким лучом.
Исторически сложилось, что заливные осветительные приборы в подобном круглом корпусе (обычно корпус блестящий) называют по типу ламп, которые изначально использовались: PAR 36, PAR 56, PAR 64 и т.д. Аббревиатура LED в названии говорит о том, что от par здесь остался только внешний вид, а источником света служат светодиоды, а не лампа накаливания.
Нельзя не отметить, что такие приборы — один из худших вариантов заливного света. Множество светодиодов разных цветов, расположенные в сетке, не дают равномерного залива — в режиме белого света (когда все светодиоды шпарят на 100%) центр светового пятна имеет более розовый цвет, а окраина — ближе к голубому. В этом плане выигрывают приборы, в которых используются совмещённые трехцветные светодиоды. Плюс, белый свет, полученный из красного, зелёного и синего, заставляет предметы выглядеть менее естественно, чем под белыми светодиодами.
Но несмотря на недостатки, приборы необходимо починить.
Во всех семи приборах проблема с блоками питания. Ну и, естественно, на каждом повыгорали несколько светодиодов. Было решено одну из светодиодных панелей пустить в расход для ремонта других. Но светодиоды — это меньшая из бед.
В этих приборах стоит импульсный блок питания, дающий 24 В для светодиодов и 9 В для питания платы управления. Так вот, на четырёх из семи блоках питания вышли из строя высокочастотные диоды в цепи питания 9 В. Замена их аналогичными по характеристикам решила проблему, но не полностью.
Во время экспериментов из одного прибора пошёл дым — нетрудно догадаться, что от этого самого диода. После замены — то же самое. И ещё раз. И ещё разок в соседнем приборе.
К этому времени мне надоели капризы техники, и я решил устранить проблему раз и навсегда.
Коль скоро два прибора из отремонтированных четырёх отработали исправно, они будут служить контрольными образцами для сравнения. В двух других я выпаял элементы, относящиеся к цепи питания 9 В (горелый диод и электролитический конденсатор), а плату управления запитал от линии 24 В посредством преобразователя напряжения Mini360.
По документации от китайцев модуль Mini360 выдерживает не то до 25, не то до 30 В на входе, но для перестраховки я решил понизить напряжение блока питания до 22 В. Заодно это немного продлит жизнь светодиодов, ведь яркость свечения почти не изменится, а ток (значит и нагрев) немного снизится.
Так как блок питания выполнен на базе управляемого стабилитрона TL431, изменить его выходное напряжение можно всего лишь заменив один резистор (на фото выше указан стрелкой). Номинал резистора можно рассчитать, но я просто подобрал подходящий. Цветовую маркировку видно на фото — если не ошибаюсь, его номинал 6,8 кОм.

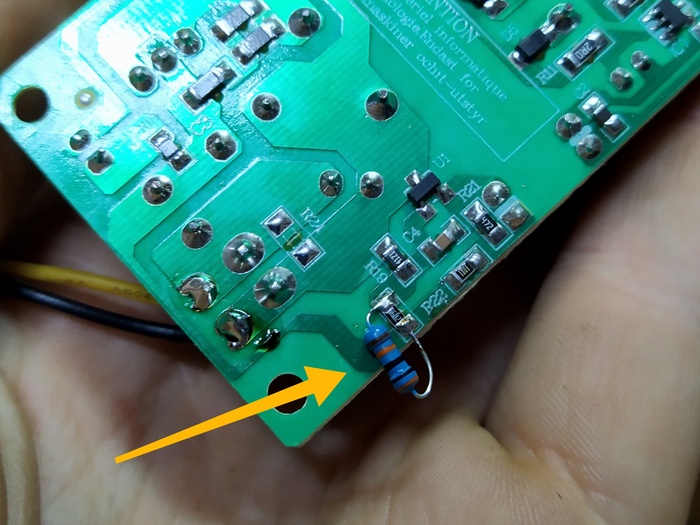

Кстати, на фото выше видно и DC-DC преобразователь Mini360, закрытый термоусадочной трубкой.
Помимо описанных четырёх световых приборов, на очереди ещё два таких же. В них поломка более серьезная: взорвалась микросхема шм-контроллера в блоке питания. Во избежание излишней головной боли я заказал в Китае новые блоки питания на 24 В, и им также занизил напряжение, подпаяв резистор на 300 кОм параллельно имеющемуся в схеме.
Таким образом, получаем шесть светодиодных заливных приборов с управлением по DMX512. Кстати, как-нибудь позже расскажу о том, как у меня подключаются световые приборы к компьютеру, и как ими управлять.

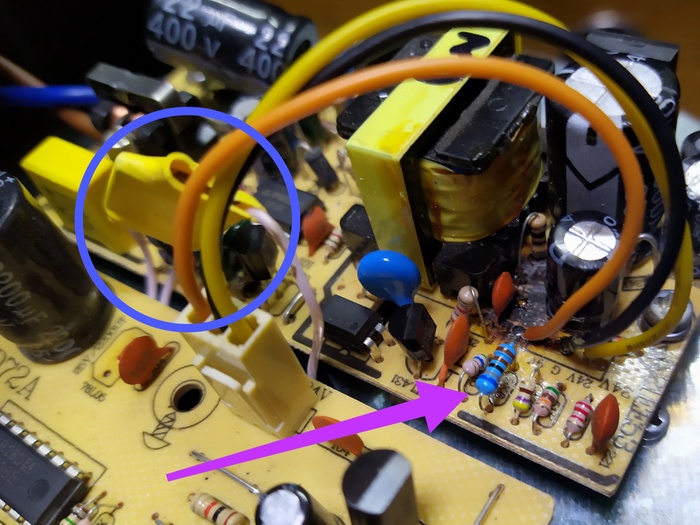

Всем дочитавшим желаю успехов в созидании! Не покупайте такие "пары", чтобы не приходилось придумывать, как из них сделать что-то годное
Ремонт стопора цветового диска на ClayPaky Stage Light 300
Проработав некоторое время на новой работе я решил начать выкладывать короткие заметки о рабочих моментах — отчасти для обмена опытом с читателями, отчасти для самого себя в качестве дневника.
Моя работа связана с обслуживанием и ремонтом звукового и, периодически, светового концертного оборудования, о чем и пойдёт речь.
Традиционно, никого не призываю повторять мои действия, я все работы выполняю на свое усмотрение, на свой страх и риск.
Сегодня в ремонт попала световая голова (spot) Clay Paky Stage Light 300 со следующей проблемой: после ресета встаёт в случайный цвет, хотя с пульта выбран белый.
Ремарка для тех, кто не знает, как устроены подобные приборы: внутри стоит ксеноновая лампа, которая постоянно светит холодным белым светом; если луч необходимо погасить, внутри оптической системы ход луча перекрывает металлическая шторка, закрепленная на моторе; цвет луча также выбирается с помощью диска, на котором закреплены цветные стекла.
В старых приборах не было датчика позиционирования, поэтому проверка положения всех движущихся деталей осуществлялась так: сразу после включения каждый мотор двигался в определённую сторону, пока не упирался в специальный стопор; положение стопора соответствует начальному положению.
Но поскольку наша голова имеет функцию круговой смены цветов (диск цветов постоянно вращается с небольшой скоростью, и цвета автоматически меняются по кругу бесконечно долго), стопор на цветовом колесе применён хитрый — пружинный: на валу мотора закреплена деталь с зубом, который при движении в одну сторону отгибает пружину и проходит мимо, а при движении в другую сторону стопорится строго в нужном положении. И вот этой пружине пришёл срок: в наиболее тонком месте она переломилась на две части.
Первая попытка ремонта состояла в том, чтобы восстановить сломанную деталь. Она была выполнена из латуни, поэтому половинки было легко спаять обычным припоем, а сверху я укрепил стык медной заплаткой. Не могу сказать точно, что стало более критичной причиной: не то частые напряжения на разлом спайки, не то нагрев от разрядной лампы, не то недостаточное качество пайки, но спустя пару недель пружинная деталь снова сломалась в том же месте.
Во второй раз мы с главным осветителем решили изготовить новую деталь. В качестве материала выбирали между трансформаторной пластиной, листом меди, штукатурным шпателем, но в конце концов в руки попала металлическая линейка.
Вряд ли кто-то будет повторять наш опыт, но если что, гнуть детали, вырезанные из линейки, нужно с предварительным нагревом заготовки (хотя бы турбозажигалкой), иначе велик риск, что деталь треснет по сгибу.
Естественно, деталь требуется изготовить точно, чтобы цветовой диск становился точно в нужное положение, и пружина не задевала за другие движущихся детали. Честно говоря, не сразу получилось все точно сделать — пришлось снимать и подтачивать; но со второй попытки детали встала как родная.
На фото выше постарался показать пружину и деталь с "зубом", что обеспечивает движение в одну сторону.
Будучи установленной, самодельная деталь отлично выполняет основную функцию, но замечено одно упущение. На оригинальную деталь была натянута трубочка типа термоусадки — после сборки мы поняли, что это сделано не в декоративных целях. Без термоусадки новая деталь издаёт некоторый стук при быстром вращении диска. Мы решили, что это не проблема, ведь такой режим используется нечасто, да и во время концерта музыка гораздо громче, чем эти щелчки.
Такой вот ремонт вышел. Фото не делал, т.к. изначально не планировал никуда выкладывать. Следующие ремонты постараюсь фотографировать подробнее. Мало ли ещё техники предстоит чинить? Если справлюсь, скоро будет пост о ремонте и доработке дешёвых KAM LED PAR56.
