Почему падает напряжение при нагрузке

При включении нагрузки падает напряжение в сети

В соответствии с определением, приведенным в ГОСТ 13109-97, под данным явлением подразумевается внезапное понижение амплитуды напряжения с последующим динамическим восстановлением питания в пределах номинального значения. Пример осцилограммы падения напряжения представлен ниже.

Осцилограмма провала напряжения

Видео

Допустимые провалы напряжения по ГОСТ

Согласно ГОСТ 32144 2013 для определения показателей качества электроэнергии провалы следует классифицировать по двум критериям:

1. Величина остаточного напряжения.
2. Длительность.

Поскольку появление провалов носит случайный характер, для представленных выше критериев не установлены численные значения. Тем не менее, измерения амплитуды и длительности должны проводиться с целью создания статистического массива, позволяющего установить вероятность случайного события для определенной электросети, с целью характеризовать КЭ.

Что касается «допустимых по ГОСТу провалов», то данное словосочетание не имеет смысла, поскольку под провалом подразумевается отклонение от установленной ГОСТом нормы (0,9U_ном). Если быть точным, то можно назвать нормированием допустимую длительность провала (30 с), при превышении которого отклонение считается пониженным напряжением.

Низкое напряжение в сети: почему это происходит

Пониженное или слабое появление нагрузки электросети для частного дома это не редкость. Так же очень часто не хватает мощности для дачи. Этот факт доставляет много неудобств, не говоря о том, что человек не может воспользоваться помощью стиральной машины.

Что делать в такой ситуации, куда позвонить, пожаловаться, а самое главное как самостоятельно проверить качество электросети?

Недостаточное напряжение в сети является крайне неприятной ситуацией, но с ней сталкиваются практически все. Если освещение плохое и лампочка обозначает только свое присутствие, то это далеко не большая проблема.

Хуже будет, когда стирка не возможна, кипячение воды нереально, никак не приготовить еду на электрической печке или работа холодильника проходит с перебоями.

Такое часто случается при напряжении в сети меньше чем 180 вольт. Если все работает при таком напряжении, то это не очень хорошо влияет на приборы и процесс работы проходит более длительное время.

Выделим несколько основных причин низкого напряжения:

• Сечение кабеля, который входит в дом неправильное;

• Подключение выключателя выполнено не правильным образом;

• Трансформатор подстанции перезагружается или частично вышел из строя;

• Сечение магистральной линии маленькое;

• Перекошенные фазы.

Это были перечислены самые распространенные причины. Если вы поняли что причина низкого напряжения в вашем доме такая как в 1-ом, 2-ом или 6-ом пункте, то исправление причины можно выполнить самостоятельно.

Если вам подходят остальные 3 причины или одна из них, то вам стоит обратиться в обслуживающие станции.

При включении нагрузки падает напряжение в сети

_________________Я ДУРАК ОЛЕНЬ И РАК ОХЗОХОХО ШКОЛА ДУРАК АХАХАХА ПРТЛПЛГЛАУВВЧО584833723822785575834ОАОАЛУОВОЫОЦЦЫВС уважением Андрей.Серенада, Серенада РЭ-308, Эльфа 201-3С, Парус 310СА, PHILIPS AE 2430.

_________________ only pure true norwegian blackx

К чему ведет низкое напряжение в сети

• — значительное ухудшение условий пуска всех типов двигателей и устройств на базе двигателя;
• — при запуске электродвигателя увеличивается пусковой ток;
• — перегрев проводов вплоть до оплавления изоляции и вероятность возгорания от короткого замыкания;
• — уменьшения яркости свечения ламп или их постоянное моргание, что приводит к дискомфорту проживания в доме;
• — уменьшение срока службы бытовых электроприборов;
• — нестабильная работа чувствительной к электропитанию приборов;
• — значительное ухудшение характеристик работы электроприборов.

Пониженное напряжение (провал и просадка)

• Включение в сеть мощного потребителя (электродвигателя, компрессора и т.д.)
• Временное явление при устранении других неполадок сети

Временное падение амплитуды напряжения. Провал от просадки отличается длительностью неполадки: при провале счет идет на периоды синусоиды (десятые доли секунды), а при просадке пониженное напряжение наблюдается не менее нескольких секунд.

• При серьезном снижении напряжение возможно отключение электрооборудования, перезагрузка компьютера и др.

Меры предупреждения и подавления:

• По возможности – подключение нагрузок с высоким пусковым током по выделенной линии
• Понижение пусковых явлений, например, за счет переключения конфигураций звезда/треугольник
• Применение электронных устройств таких, как инверторы (частотники)
• В случае просадок поможет использование ИБП

Повышенное напряжение (всплеск, перенапряжение)

• Схемы заземления с высоким импедансом
• Отключение мощного потребителя
• Пробой фаз в трехфазной сети
• Неравномерность потребления электроэнергии

Временное повышение амплитуды напряжения. Всплеск от перенапряжения отличается длительностью: всплеск, аналогично провалу, является более короткой неполадкой (десятые доли секунды), а перенапряжение, аналогично просадке, длится не менее нескольких секунд.

• Ошибки в данных
• Мерцание освещения
• Износ электрических контактов и изоляции
• Повреждение полупроводниковых приборов
• Повышение силы тока и, как следствие, срабатывание автоматических выключателей

Меры предупреждения и подавления:

• Лучшей защитой является использование ИБП

Низкое напряжение в сети: что делать, как поднять, причины

Без электричества сегодня как без рук. Оно «дает жизнь» десяткам бытовых агрегатов, освещению. Стандартное напряжение в сети – 220 вольт. С таким работает большая часть электро- и осветительных приборов. Иногда напряженность резко падает сразу на 40-60 вольт.

Такое состояние сети считается критическим, низким. Проводка перестает исправно работать. В доме низкое напряжение в сети, что делать, как увеличить? Прежде всего, определить – от кого исходит проблема: от поставщика или потребителя электроэнергии.

В первом случае помогут коллективные письма и жалобы, во втором – срочные и грамотные меры.

Падение напряжения в сети при подключении мощного потребителя

Не успел еще я разобраться с одним домом из оцилиндрованного бревна, как столкнулся еще с одним шедевром строительного мастерства, аналогичным описанному в этой истории:

Началось все как всегда совсем не с того, зачем приехали. Приехали сделать электропроводку, ну, и заодно определить, почему в доме пол бугром. При промере оказалось, что уровень пола гуляет в помещении 7*7 м на 8см, во всем доме на 13см. В доме при внешней температуре около -1 градуса по Цельсию, сразу же включенных конвекторах, маслянному радиатору и трехкиловаттному тепловентилятору было жутко холодно. Из под наличников сквозило, из под пола тоже, особенно вдоль стен. Чтобы понять причину, надо вскрыть. Вдоль стен щели, минвата уложена как попало, ветрозащита до стен не доходит, пароизоляция и вовсе отсутствует как класс. Этого достаточно, чтобы составить общее представление о качестве утепления. Но, как всегда, реальность превысила ожидания. Вскрываем дальше:

На этой картинке щель между балкой и стеной вместо минваты забутована обрезками вагонки.

Разобрав пол, обследовали подкровельное пространство:

Увидели следующую картину: на стропила врезанные в верхний венец, сверху. прибита вагонка. Поверх вагонки похоже положена ветрозащита, сверху обрещетка, контробрешетка и металлочерепица. Вагонку пока не вскрывали, но по виду снаружи, можно предположить, что утеплитель там отсутствует.

Как вы думаете, может быть в таком доме тепло?

•
•

Беседка с террасной площадкой необычной формы.

Строим утепленный павильон необычной формы с конусообразной крышей на винтовых сваях.

Буду освещать процесс по мере продвижения.

Особенности национального строительства. Ошибки утепления и их решение.

•
•

Декоративный брусок на потолок

Штукатурка стен

Как сделать дом теплее.

Существуют мнения, что писать о косяках застройщиков — это негатив, а надо побольше позитива.

Но как же без негатива? Все должно быть сбалансировано, ибо все познается в сравнении. Если не говорить о косяках, и не работать над ошибками, желательно над чужими, то вполне вероятно, рано или поздно придется работать над своими. А вот если их выставить на всеобщее обозрение, весьма вероятно, что их станет меньше. По крайней мере те конкретные, которые я показал, точно исчезнут

Итак, после того, как перекрытие разобрано, начинаем восстановление.и утепление.

Делаем подготовку мест установки балок.Для этого используем разведенную уайтспиритом резинобитумную мастику и рулонную кровельную гидроизоляцию в качестве подкладок под балки.

Вдоль стен под балками с заходом на стены крепится сетка для защиты от проникновения в жилище мышей и прочей нечисти. В процессе монтажа все перекрытие первого этажа будет забронировано сеткой.

И балки и бруски и доска предварительно обрабатывается огнебиозащитой. (до этого древесина ничем не обрабатывалась).

После подготовки балки ставятся на фундамент одновременно выравниваясь по уровню.

После установки в уровень балок к ним прибиваются бруски основания чернового пола. Сверху укладывается и крепится сам черновой пол.

В центре жилой части дома оставлено место под заливку плиты основания для установки камина.

Затем укладывается ветрозащита. Края степлером пристегиваются к нижнему венцу, стык делается внахлест 10-15см и проклеивается. В нужных местах предварительно ставятся гильзы для прохода перекрытия кабелем.

После этого размышляем как будем укладывать утеплитель.

После укладки теплоизоляции и пароизолции ставим шпунт.

В перекрытие закладывается электропроводка. Между древесиной и кабелем прокладка из огнестойкого ГКЛ шириной не меньше 100мм под одну кабельную трассу. Для прохода кабелем сквозь деревянные конструкции используется гильза из стальной трубы с толщиной стенки не менее 3мм. Выступ гильзы за край конструкции не менее 10 мм.

Пропадает напряжение при подключении нагрузки

Если утюг 1000 вт, и при включении на нем остается половина сетевого напряжения, то выделяемая на утюге мощность равна четверти номинальной, то есть 250 ватт.

Но при этом те же 250 ватт выделяются где-то на плохом контакте.

При такой выделяемой мощности этот контакт должен бы раскалиться до красна за несколько секунд и, если рядом есть дерево и тп, то вызвать пожар.

Проблемы напряжения

Хорошее электроснабжение характеризуется стабильностью параметров поставляемой электроэнергии. Один из наиболее распространённых недостатков слабое напряжение в сети, отрицательно влияющее на работоспособность электроприборов. Какие причины этого явления и что делать для минимизации последствий? Разберёмся подробнее, почему напряжение в сети падает.

Физика явления

Прежде всего, необходимо уяснить, что потери энергии в сети неизбежны, поскольку нагрузка имеет сопротивление и потребляет ток. Именно эта часть расходуемой электроэнергии нагревает электроприборы. Почему при подключении нагрузки падает напряжение? Потому что потребление предполагает определённый максимальный ток, а подвод электричества осуществляется проводами с различным удельным сопротивлением. Несоответствие мощности сети с диаметром проводки или допустимой величиной потребляемой мощности компенсируется снижением напряжения.

Что делать в случае выявления просадки параметра, зависит от причин этого явления. В пределах абонентской сети в доме маленькое напряжение может быть вызвано следующими основными причинами:

• неправильно выбранным диаметром проводов;
• плохими контактами соединений;
• несоответствием потребления сетевой мощности.

Особенно влияет на просадку данного параметра индуктивная нагрузка наличие приводов (холодильник, стиральная машина и т. п.). Причина в том, что при включении они потребляют ток, превышающий номинальное значение в несколько раз. В случае воздушного подвода электричества снижение параметра может вызываться нарушениями на линии. На одном фидере обычно находится несколько потребителей, и падение зависит от любого из них.

«Лечение» отклонения

Если у вас напряжение падает в пределах 10–15% от номинала, то имеет смысл проверить проводку и контакты соединений. Чем больше диаметр провода, тем меньше его сопротивление и потери энергии, а плохо выполненная скрутка увеличивает потребление.

Слабое напряжение можно нормализовать с помощью специального электрооборудования стабилизатора. Множество моделей на рынке позволяет подобрать любую для конкретной ситуации. Но следует понимать, что чудес не бывает, поэтому стабилизация напряжения автоматически уменьшит потенциальную величину тока потребления. Что делать в каждом конкретном случае? Необходимо тщательно анализировать причины появления отклонения.

Эффект «проседания» входного напряжения ниже установленной нормы довольно распространенная проблема. Она более характерна для электроснабжения в сельской местности, но нередко ее проявления могут наблюдать и горожане. Известно, что низкое напряжение в сети приводит к сбоям в работе бытовых приборов, понижению их мощности и преждевременному выходу из строя. Этих причин достаточно, чтобы не пускать дело на самотек и принимать решительные меры для устранения или снижения перепадов напряжения.

Причины просадки напряжения

Существуют определенные требования к электрической сети, они приведены в ГОСТе 13109 97. В нем указано, что возможны длительные отклонения напряжения от номинала в пределах 10% (-5% и +5%). Помимо этого допускаются краткосрочные скачки напряжения до 20% от номинала (от -10% до +10%). То есть, при норме 220 вольт длительное «проседание» до 209,0 В будет не критичным, как и краткосрочное понижение до 198,0 В. Падение напряжения за указанные пределы (например, до 180 Вольт) говорит о том, что параметры сети не отвечают установленным нормам.

190 В – это уже пониженное напряжение

Важно установить природу «просадок» напряжения, в противном случае устранение последствий будет неэффективным. Проблемы с электрической сетью могут быть связаны со следующими причинами:

1. Износ проводов ЛЭП, большое число соединителей, магистральные лини не соответствуют возросшей нагрузки и т.д.
2. Мощность трансформаторов недостаточна для текущей нагрузки. Большинство трансформаторных подстанций были установлены более 30-40 лет назад, естественно, что за прошедшее время число потребителей электроэнергии существенно возросло. В результате действительные мощности превышают расчетные, что приводит к перегрузке трансформаторов, и, как следствию – нестабильному напряжению сети.
3. Дисбаланс мощности. Как правило, в квартиру или дом заводится однофазное питание, но каждая из фаз является отдельным плечом трехлинейной схемы. Соответственно, при неравномерном распределении нагрузки будет наблюдаться понижение или повышение напряжения. Такой эффект получил название «перекос фаз».

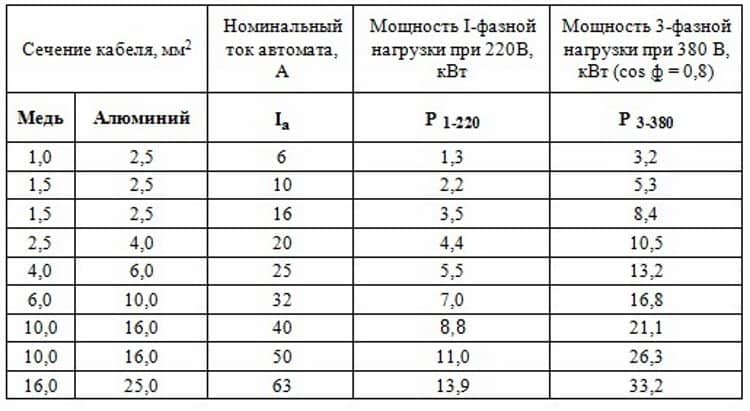

4. Подвод осуществляется кабелем с недостаточным сечением проводов для подключения нагрузки. Например, при расчетной мощности 11 кВт, подключение нагрузки осуществляется жилами сечением 6,0 мм 2 , при норме 10,0 мм 2 . Таблица соответствия площади сечения вводного кабеля подключаемой нагрузке
5. Некачественное ответвление от воздушной линии.
6. Плохой контакт на входном автомате.

В первых трех случаях самостоятельно устранить причину не представляется возможным, но можно подать жалобу в энергосбыт на поставщика электроэнергии (подробно об этом будет рассказано в другом разделе). В пунктах 4-6 указаны неисправности в домашних электросетях, поэтому такие проблемы решаются потребителями электроэнергии самостоятельно или для этой цели привлекаются специалисты.

Влияние и последствия низкого напряжения на электроприборы

Пониженное напряжение отражается на бытовых электроприборах следующим образом:

• Происходит существенно ухудшение пусковых характеристик электродвигателей и компрессорных установок. В частности, превышает норму пусковой ток, что может привести критическому перегреву обмоток.
• Изменяются основные параметры и эксплуатационные характеристики электрических приборов, например, на нагрев воды бойлером занимает больше времени из-за слабой мощности.
• Понижается интенсивность светового потока у ламп с нитью накала. Примечательно, что перепады в сети не приводят к снижению яркости энергосберегающих и светодиодных источников с импульсными источниками питания. Качественные модели могут работать и с сетевым напряжением 140 Вольт, но при этом снижается ресурс устройства. Снижение яркости лампы накаливания – характерный признак падения напряжения
• Повышение силы тока и как следствие перегрев проводов линий сети частного дома, что может привести к разрушению изоляции.
• Сбои в работе электроники.

Исходя из вышесказанного, можно констатировать, что наиболее подвержены пагубному воздействию пониженного (маленького) напряжения те устройства, конструкция которых включает в себя электродвигатель или компрессор. К таковым относится большая часть бытовых электроинструментов, холодильные установки, насосное оборудование и т.д. Встроенная защита такого оборудования может не позволить включить приборы, если напряжение скачет или существенно ниже нормы. Нештатные режимы работы снижают ресурсы оборудования, что приводит к уменьшению срока эксплуатации.

Менее подвержена влиянию техника, оснащенная импульсными БП с широким диапазоном входных напряжений. На нагревательном оборудовании «проседание» практически не отражается, единственное, что наблюдается — снижение мощности по сравнению с нормальным напряжением. Исключение — устройства с электронным управлением.

Способы решения проблемы

Начать необходимо с установления причины, повлекшей «проседание» электрической энергии. Распишем подробно алгоритм действий:

1. Можно начать с опроса соседей, чтобы установить имеется ли у них подобная проблема. Если они столкнулись с подобной ситуацией, то велика вероятность, что имеет место внешний фактор (слабый трансформатор на подстанции, проблемы с ВЛ или дисбаланс мощности). Но прежде, чем писать коллективное заявление в Энергосбыт, следует проверить внутреннею сеть, поэтому вне зависимости от результатов опроса переходим к следующему пункту.
2. Отключите вводный автомат защиты и измерьте напряжение на входных клеммах, после чего повторить измерение с подключенной нагрузкой. Вводный автоматический выключатель отмечен зеленым овалом

Если без нагрузки напряжение в пределах нормы, а после подключения внутренней сети «проседает», то можно констатировать, что проблема имеет местный характер и решать ее придется своими силами. В первую очередь необходимо проверить вводный автомат, поскольку слабый контакт на его входе или выходе может вызвать «проседание» напряжения.

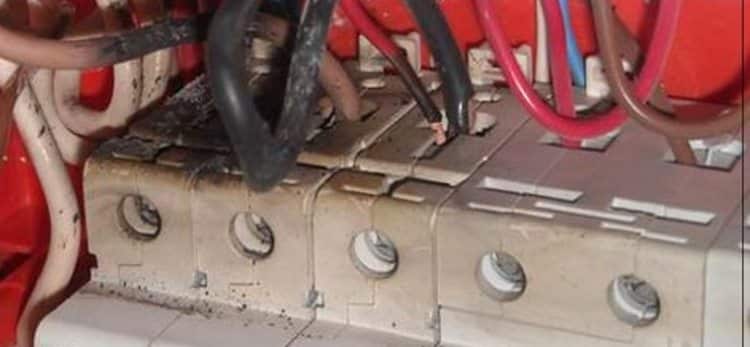

Проблемы с электрическим контактом в автоматическом выключателе (АВ)

Как правило, в случаях с плохим электрическим контактом в проблемном месте выделяется много тепла, что приводит к деформации корпуса АВ. В таких случаях необходимо произвести замену защитного устройства. Поскольку на входе прибора имеется высокое напряжение, такую работу должен выполнять специалист с 3-й группой допуска, самостоятельно производить замену опасно для жизни.

1. Если с АВ все в порядке и дефектов не обнаружено, следует проверить соответствие сечения вводного кабеля. Для этой цели можно воспользоваться таблицей, приведенной на рисунке 2. При необходимости производится замена провода.
2. В том случае, когда проверка кабеля и АВ не дала результатов (автомат защиты в норме, а кабель соответствует нагрузке), следует проверить отвод. Оплавленный корпус или искрение при подключении нагрузку свидетельствует о ненадежном контакте, следовательно, необходимо выполнить переподключение.

Обратим внимание, что все монтажные работы «до счетчика» должны выполняться специалистами поставщика услуг (если договор заключен напрямую) или управляющей компании.

Все значительно сложнее, когда имеют место внешние причины. Модернизацию линии или трансформаторов на подстанции можно ждать годами. В таких случаях поднять напряжение до приемлемого уровня поможет установка стабилизатора.

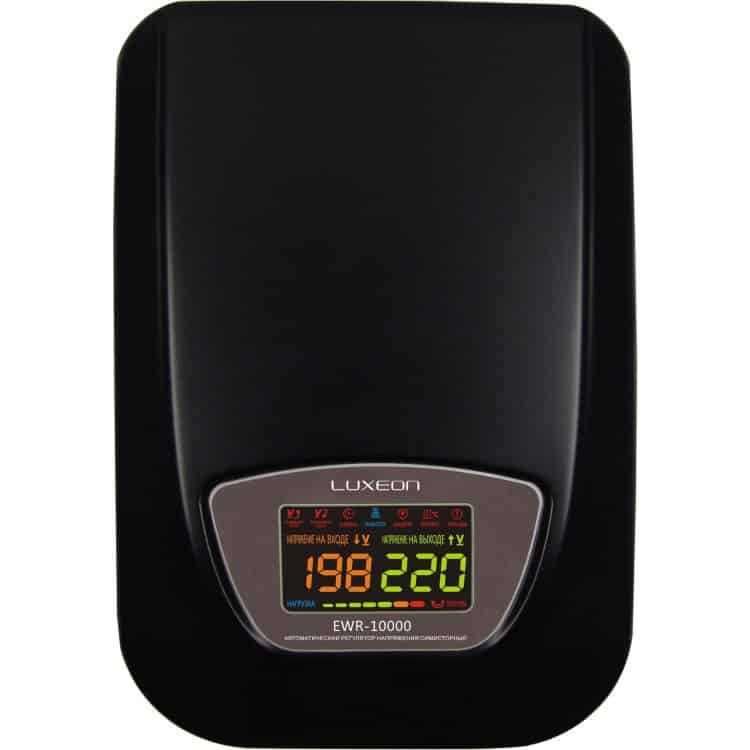

Электронный стабилизатор Luxeon EWR-10000

Представленный на рисунке стабилизатор напряжения имеет рабочий диапазон от 90,0 до 270 Вольт и рассчитан на нагрузку до 10,0 кВА. Приборы такого типа устанавливаются на весь дом или квартиру, то есть, нет необходимости защищать каждый бытовой прибор отдельно. Стоимость электронных стабилизаторов напряжения около $200-$300, что однозначно дешевле, чем покупка новой техники, взамен вышедшей из строя.

Поднять напряжение до должного уровня также можно путем подключения домашней сети через повышающий трансформатор. Такой способ решения проблемы неудачный, поскольку нормализация электросистемы приведет к перенапряжению, что в лучшем случае приведет к срабатыванию защиты в бытовой технике. По этой же причине не рекомендуется использовать повышающей автотрансформатор.

Иногда проблему пытаются решить путем установки реле напряжения. Эффективность такого решения нулевая, прибор просто отключает питание сети, когда напряжение выходит из допустимого диапазона. В результате в розетках нет тока пока ситуация не нормализуется.

Куда звонить и жаловаться на электросети?

Звонками сложившуюся проблему не решить, необходимо подавать претензию на ненадлежащее качество предоставляемых услуг. То есть, пишите заявление в компанию, обеспечивающую поставки электроэнергии (если договор заключен напрямую) или подавайте жалобу в управляющую компанию. Заявление необходимо зарегистрировать или отправить заказное письмо (почтовый адрес указан в договоре).

Если вышеуказанные меры не помогли, можно обратиться в прокуратуру, Роспотребнадзор, районную администрацию, общественную палату, а также в районный суд.

Обратим внимание, что более эффективны коллективные жалобы, поэтому если с проблемой низкого напряжения столкнулись соседи или другие жильцы дома (района, поселка и т.д.), то лучше и их привлечь к процессу.

Если из-за отклонения напряжения от установленных норм (по вине поставщика услуг) вышла из строя бытовая техника, можно требовать возместить ущерб. Для этого необходимо действовать по следующему алгоритму:

Падение напряжения с 220 вольт до 150 при нагрузке

Добрый день. В загородном доме на вводе плюс/минус 220 В. При подключении нагрузки на фазу (ну киловатт 6, примерно) — напряжение падает аж до 140-160 вольт. При отключении нагрузки — сразу обратно 220. Вся проводка новая, сечения кабелей рассчитаны грамотно.

Надо искать в первую очередь плохие контакты? Кто-то рекомендовал тепловизором или ик-термометром. В чем еще может быть причина? В какой последовательностью проводить диагностику для поиска проблемного места?

Может ли быть причина до, а не после ввода? Садоводческие сети и трансформатор могут влиять на такую просадку? Как вернее всего понять где кроется проблема? Спасибо

• Просмотр профиля
• Личное сообщение

Premier написал:
Садоводческие сети и трансформатор могут влиять на такую просадку?

Простой вопрос: сколько (примерно) метров от Вас до трансформатора? Достаточно оценить по прямой, по карте, но лучше по ходу столбов.

• Просмотр профиля
• Личное сообщение

около 600 метров — по ходу столбов.

• Просмотр профиля
• Личное сообщение

Возможны варианты
1 падение напряжение на линии
2 Не хватает мощности на подстанции
3 То и другое вместе взятое.
Зная параметры кабеля можно рассчитать падение напряжения на нём
а можно тупо померить на подстации, лучше посчитать и померить.

• Просмотр профиля
• Личное сообщение

Premier написал:
Вся проводка новая, сечения кабелей рассчитаны грамотно.

Это внутри дома?
А эти самые 600 метров до трансформатора чем выполнены?
На чьем баллансе трансформатор? Сетевиков или садоводства? Хотя в любом случае подавайте заявку сетевикам, пусть разбираются и проверяют свои сети.
Да, и с вас бы еще фото того, что в шкаф установлено после ввода.

А вообще то я занимаюсь строительством сайтов и интернет-магазинов

• Просмотр профиля
• Личное сообщение

Хотя в любом случае подавайте заявку сетевикам, пусть разбираются и проверяют свои сети.

Это если подстанция не дачного товарищества.

• Просмотр профиля
• Личное сообщение

Много.
Если провода старые, или реконструкция была с участием большой жабы, то можно предположить сечение 25 мм2. Это для алюминия 1,25 Ом/км в одну сторону. Без симметричного распределения по фазам и всех положенных десятков повторных заземлений на каждом столбе и в каждом дворе, считать надо в обе стороны, с учётом сопротивления нуля:: итого, 1,2км*1,25 Ом = 1,5 Ом.
6 кВт = 30А = 45 вольт подсадки.

• Просмотр профиля
• Личное сообщение

от подстанции — новенький сип. от сипа (столба) — уже под землей ввод, который протягивал я сам. также у меня есть второй ввод от другого садоводства — можно реверсивным рубильником на него переключиться и сравнить провисание, например.

что касается заземления — оно у меня сделано по схеме ТТ. стержень свой, естественно промерен и проверен.

трансформатор садоводческий, тоже свежий. думаю, что когда я даю нагрузку, то на трансформаторе напряжение не проседает, иначе бы соседи жаловались. а у них все впорядке. спрашивал соседа, он падений таких в сети не наблюдал.

• Просмотр профиля
• Личное сообщение

Premier , Вы можете нарисовать схему электропроводки и пометить на ней, куда включаете эти Ваши 6кВт и где замеряете при этом напряжение? И еще — в момент просадки померяйте напряжение между N и PE.

• Просмотр профиля
• Личное сообщение

Premier написал:
. При подключении нагрузки на фазу (ну киловатт 6, примерно)

Premier написал:
около 600 метров — по ходу столбов.

Premier написал:
от подстанции — новенький сип

Если ТС хочет иметь при такой нагрузке просадку по напряжению не более 10% , то сечение линии должно составлять не менее 50 мм2 . И сидеть на ней в гордом одиночестве . Как то так.

• Просмотр профиля
• Личное сообщение

И еще — в момент просадки померяйте напряжение между N и PE.

А вот это интересно
так как по РЕ тока нету и нету потерь то разница напряжения между N и PE
должна быть равна ровно половине падения напряжения по линии.

• Просмотр профиля
• Личное сообщение

Вопрос в толщине, в сечении этого СИПа. Каковое сечение обратно пропорционально размерам жабы у организаторов реконструкции.

• Просмотр профиля
• Личное сообщение

Aтос написал:
так как по РЕ тока нету и нету потерь то разница напряжения между N и PE
должна быть равна ровно половине падения напряжения по линии.

. при системе заземления TT, естественно. И не только у автора вопроса, но и у большинства соседей: многочисленные повторные заземления системы TN-C-S совместными усилиями притянут нейтраль к земле.
При TN-C-S у себя автор вопроса намеряет чистый ноль, независимо от реального падения напряжения на нулевом проводе.

• Просмотр профиля
• Личное сообщение

Да хотелось бы уточнить ни при системе ТТ ни при TN-C-S
сказанное мною не работает, хотя бы потому что отсутствует РЕ.

• Просмотр профиля
• Личное сообщение

Aтос написал:
Да хотелось бы уточнить ни при системе ТТ ни при TN-C-S
сказанное мною не работает, хотя бы потому что отсутствует РЕ.

Aтос ,
Итого вы речь вели о ТN-S которая почти не встречается сельской местноси

• Просмотр профиля
• Личное сообщение

dokar написал:
речь вели о ТN-S которая почти не встречается сельской местноси

Ото ж.
Замечу, что помимо финансовых причин, TN-S в сельской местности малореальна по причинам организационным. Каким чудесным средством можно заставить гордых независимых потребителей различать и не соединять вместе PE и N? Принудительная установка УЗО на столбе?

• Просмотр профиля
• Личное сообщение

Итого вы речь вели о ТN-S которая почти не встречается сельской местноси

не знаю где уж вы прочитали про сельскую местность
и нашли "гордых независимых потребителей"
автор вопроса писал про кабель что

от подстанции — новенький сип. от сипа (столба) — уже под землей ввод, который протягивал я сам. также у меня есть второй ввод от другого садоводства — можно реверсивным рубильником на него переключиться и сравнить провисание, например.

• Просмотр профиля
• Личное сообщение

Ну, если можно, то почему не сделано? А, вообще, т.к.:

Надо полагать, что проблема у ТС. Где: в месте ответвления от СИПа? На вводном АВ? На подключении к шинам в доме?
Как это увидеть через компьютер? Только ТС может сам проделать все необходимые замеры.

• Просмотр профиля
• Личное сообщение

Вот схема. Включаю нагрузку 3 кВт в "12" (беседка) и 3-4 кВт в "3" и "5" и "13" (два дома и колодец) — падает в Щ1 — на вводе от столба. Сейчас в беседку идет "12" подведен кабель уже большего сечения, рассчитанный на нагрузку гораздо более 3 кВт.

• Просмотр профиля
• Личное сообщение

Я попробую завтра произвести замеры о которых упоминали и отпишусь — спасибо за советы. Буду пробовать.

• Просмотр профиля
• Личное сообщение

Сечение СИп до Щ1 -узнайте пожалуйста.

• Просмотр профиля
• Личное сообщение

dokar , Мне кажется, там проблема в длине линий ,судя по схеме их там сотни ,а сечение маленькое

• Просмотр профиля
• Личное сообщение

ebf написал:
dokar , Мне кажется, там проблема в длине линий ,судя по схеме их там сотни ,а сечение маленькое

ebf , Безусловно, Разводка по участку не заслуживает политкорректности. Но вопрос сечения до участка все равно остался .

• Просмотр профиля
• Личное сообщение

Вычислите 3х соседей, которые подключены к той же линии примерно рядом с вами и подключены к 3м разным фазам. Как минимум 2х, один на той же фазе что и вы и один другой. Способ — Протяните между собой удлинитель и померяйте напряжение между фазой и фазой. Разные фазы дадут 380 В, одна даст близко к 0

Посмотрите как включение и отключение ваших 6 кВт влияют на напряжение у них :

Сосед 1 фаза — Сосед 1 ноль
Сосед 1 фаза — Свой ноль
Своя фаза — Сосед 1 ноль
Сосед 1 фаза — Своя фаза
Сосед 1 ноль — Свой ноль
Сосед 1 ноль — Земля *

Сосед 2 фаза — Сосед 2 ноль
Сосед 2 фаза — Свой ноль
Своя фаза — Сосед 2 ноль
Сосед 2 фаза — Своя фаза
Сосед 2 ноль — Свой ноль
Сосед 2 ноль — Земля *

Сосед 3 фаза — Сосед 3 ноль
Сосед 3 фаза — Свой ноль
Своя фаза — Сосед 3 ноль
Сосед 3 фаза — Своя фаза
Сосед 3 ноль — Свой ноль
Сосед 3 ноль — Земля *

• Земля — не из розетки а арматурина забитая в землю на пол метра и политая водой, подальше от точек заземления столбов и домов

Что бы понять если дело в линии или в подстанции, вычислите 3 дома которые стоят у самой подстанции на разных фазах и посмотрите влияние ваших 6 кВт на напряжение у них
