Механизм дальнего взведения УДЗ для подготовки гранаты к действию после броска. срабатывает:

Раскрыть назначение и состав унифицированного запала ручной гранаты модернизированного.

Через какой промежуток времени должен сработать дистанционный самоликвидатор для самоподрыва гранаты?

Раскрыть назначение УДЗ.

Раскрыть назначение ручной осколочной гранаты РГО.

Через какой промежуток времени срабатывает датчик цели ударно-мгновенного действия?

( при ударе об преграду)

Раскрыть тактико-технические характеристики ручной осколочной гранаты РГН

Раскрыть порядок подготовки гранат к боевому применению.

Через какой промежуток времени должен сработать дистанционный самоликвидатор для самоподрыва гранаты?

По способу метания гранаты подразделяются на:

Раскрыть назначение ручной гранаты РГД-5.

Через какое время разрешено выходить из укрытия после взрыва оборонительной и противотанковой гранаты?

2.1 Раскрыть назначение газовой каморы автомата АК-74.

2.1 Раскрыть назначение затвора АК-74.

Перечислить виды огня из автомата Калашникова АК-74.

2.1 Раскрыть работу частей и механизмов автомата АК-74 при автоматической стрельбе.

2.1 Наиболее действительный огонь по наземным целям, по самолетам, вертолетам и парашютистам из АК-74 составляет:

2.1 Раскрыть назначение затворной рамы с газовым поршнем автомата АК-74.

.1 Дальность, до которой сохраняется убойное действие пули (м) составляет:

2.1 Раскрыть назначение автомата Калашникова АК-74.

В какой момент спускается курок с боевого взвода и оружие ставится на предохранитель?

2.2 Раскрыть выполнение команды «Оружие к осмотру » для АК-74 из положения лёжа.

2.2 Раскрыть выполнение команды «Оружие к осмотру » из положения стоя.

Раскрыть виды прекращения стрельбы.

На каком рисунке представлена правильная последовательность разборки автомата АК-74 ?

Перечислить основные части автомата АК-74 на которых указывается номер автомата для сличения их после сборки автомата.

Что в себя включает производство стрельбы?

2.3 Раскрыть положение частей и механизмов пистолета ПМ до заряжания.

Затвор находится в крайнем переднем положении; ствол заперт свободным затвором. Затвор с рамкой заперт ребром предохранителя.
Курок под действием широкого пера боевой пружины спущен и упирается передней плоскостью в выступ предохранителя так, что не может продвинуться вперед.
Шептало полочкой уступа на оси предохранителя поднято вверх и удерживается в таком положении так, что между предохранительным взводом курка и носиком шептала имеется небольшой зазор.
Спусковая тяга с рычагом взвода под действием узкого пера боевой пружины отведена в крайнее заднее положение; рычаг взвода утоплен в рамку и его выступ самовзвода сцеплен с зубом самовзвода курка так, что при нажатии на хвост спускового крючка курок не взводится, но имеет некоторый свободный ход назад.
Магазин вставлен в основание рукоятки. Подаватель находится вверху и упирается в гребень затвора. Зуб подавателя нажимает на затворную задержку.
Флажок предохранителя находится в положении «предохранение». Зацеп предохранителя запирает курок в положении «предохранение»; ребро предохранителя ззапирает затвор с рамкой.

2.3 Перечислить основные боевые свойства пистолета ПМ.

2.3 Перечислить основные части и механизмы пистолета ПМ.

2.3 На чём основано действие автоматики ПМ?

2.3 Раскрыть назначение ствола пистолета ПМ.

2.4 Раскрыть виды прекращения стрельбы.

В зависимости от обстановки прекращение стрельбы может быть временным и полным.
Для временного прекращения стрельбы подаётся команда «Стой » или «Прекратить огонь » . По этим командам стрелок прекращает нажатие на спусковой крючок, ставит пистолет на предохранитель и, если необходимо, сменяет магазин.
Для полного прекращения стрельбы после команды «Стой » или «Прекратить огонь » подаётся команда «Разряжай » . По этой команде стрелок ставит пистолет на предохранитель и разряжает пистолет.

Раскрыть проверку правильности сборки после неполной разборки пистолета ПМ.

Выключить предохранитель (опустить флажок предохранителя вниз).

Отвести затвор в крайнее заднее положение и отпустить его.

Затвор, продвинувшись несколько вперед, становится на затворную задержку.

Снять затвор с затворной задержки. Затвор под действием возвратной пружины должен энергично возвратиться в переднее положение, а курок должен остаться на боевом взводе.

Включить предохранитель (поднять флажок предохранителя вверх). Курок должен сорваться с боевого взвода и заблокироваться.

2.4 Раскрыть порядок неполной сборки пистолета ПМ.

Узким концом надеть на ствол возвратную пружину.

Присоединить затвор к рамке (с перекашиванием спусковой скобы или без).

Поставить пистолет на предохранитель (флажок предохранителя поднять вверх).

Вставить магазин в основание рукоятки (большим пальцем до щелчка).

Удары по магазину ладонью не допускаются.

Раскрыть временные показатели и оценки за выполнение норматива по неполной разборке пистолета ПМ. Неполная разборка ПМ:
7 сек. — отлично
8 сек. — хорошо
10 сек. — удовлетворительно

Доложить оценочные нормативы выполнения учебных стрельб 1 УУС из пистолета ПМ.

Датчик цели ударно мгновенного действия

Запал УДЗ (рис.8) предназначен для подрыва взрывчатой смеси при ударе гранаты о преграду. В случае отказа в ударном действии запал срабатывает от дистанционного устройства через 3,2-4,2 сек.

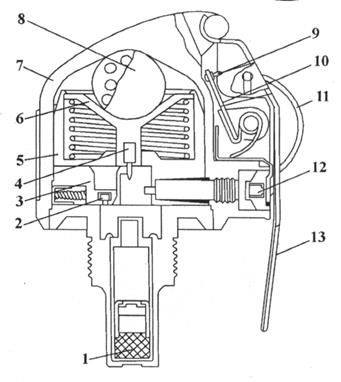

Рис.8. Устройство запала УДЗ. 1 – капсюль-детонатор детонационного узла; капсюль-воспламенитель; 3 – движок механизма дальнего взведения; 4 – жало ударника; 5 – гильза датчика цели; 6 – втулка датчика цели; 7 – корпус; 8 – инерционный груз датчика цели; 9 – жало ударника накольно-предохранительного механизма; 10 – ударник; 11 – кольцо; 12 – капсюль воспламенитель накольно-предохранительного механизма; 13 – рычаг

Запал состоит из следующих частей:

– механизма дальнего взведения;

1. Накольно-предохранительный механизм, обеспечивающий безопасность запала в служебном обращении и накол капсюля-воспламенителя после броска гранаты, состоит из жала, ударника, шплинта с кольцом, пружины, рычага, заглушки, планки и капсюля.

2. Датчик цели, обеспечивающий срабатывание запала при ударе гранаты о преграду, состоит из груза, гильзы, жала, пружины и втулки.

3. Дистанционное устройство, обеспечивающее срабатывание детонатора через 3,2-4,2 сек. с момента броска гранаты, состоит из втулки с составами и капсюлями детонатора.

4. Механизм дальнего взведения, обеспечивающий безопасность в служебном обращении и взведение запала через 1-1,8 сек. с момента броска, состоит из втулок с составами, стопоров, движка, капсюля и пружины.

5. Детонирующий узел состоит из капсюля-детонатора и втулки, закрепленных в стакане.

Все перечисленные узлы и механизмы собраны в корпусе.

В служебном обращении ударник удерживается от перемещения рычагом, закрепленным на корпусе с помощью шплинта, концы которого разведены. Движок смещен относительно жала и удерживается от перемещения стопорами. Груз поджат к корпусу гильзой, перемещение которой ограничено движком.

Перед метанием гранаты выпрямляется (сводятся концы) шплинт, при этом рычаг рукой удерживается в исходном положении (прижатым к корпусу гранаты).

При полете рычаг под воздействием пружины отбрасывается и освобождает ударник с жалом, который под действием пружины накалывает капсюль. Луч огня от капсюля зажигает составы.

После выгорания составов (через 1-1,8 с) стопоры перемещаются и освобождают движок, который под действием пружины взводится.

От перегрузки, возникающей при встрече с преградой, перемещается груз и вызывает движение гильзы, в результате которого жало накалывает капсюль. Луч огня от капсюля обеспечивает срабатывание капсюля-детонатора.

В случае несрабатывания датчика цели при встрече с преградой капсюль-детонатор действует от импульса капсюля-детонатора, срабатывающего после выгорания составов (через 3,2-4,2 с).

Дата добавления: 2015-06-27 ; просмотров: 3454 ; ЗАКАЗАТЬ НАПИСАНИЕ РАБОТЫ

Ударно-дистанционный запал.

Гранаты РГО и РГН комплектуются единым ударно-дистанционным запалом (УДЗ) (рис. 101, 102), который прост в обращении, надежен в работе и обеспечивает безопасность метателя при служебном обращении с ним. Назначение запала – мгновенный подрыв взрывчатой смеси при ударе гранаты о преграду. Преграда может быть любой формы и твердости – граната взорвется, даже если она упадет в воду, снег, грязь, на ветку дерева.


1. – корпус; Накольно-предохранительный механизм 2. – спусковой рычаг; 3. – ударник с жалом; 4. – боевая пружина; 5. – кольцо с чекой; 6. – планка; 7. – заглушка; 8. – капсюль – воспламенитель; Механизм дальнего взведения 9. – пороховые предохранители; 10. – капсюль – воспламенитель; 11. – движок; 12. – пружина;	Датчик цели 13. – жало; 14. – пружина; 15. – гильза; 16. – втулка; 17. – груз; Механизм самоликвидатора 18. – замедлитель; 19. – капсюль – детонатор; Детонационный узел 20. – капсюль – детонатор.
Рис. 101. Общий вид и устройство взрывателя УДЗ.

Накольно-предохранительный механизм обеспечивает безопасность запала в служебном обращении и накол капсюля-воспламенителя после броска гранаты.

Датчик цели обеспечивает срабатывание запала при ударе гранаты о преграду.

Дистанционное устройство обеспечивает срабатывание детонатора через 3,2-4,2 сек. с момента броска гранаты.

Механизм дальнего взведения обеспечивает безопасность в служебном обращении и взведении запала через 1-1,8 сек. с момента броска.

Детонирующий узел состоит из капсюля-детонатора и втулки, закрепленных в стакане.

Все перечисленные узлы и механизмы собраны в корпусе запала.

Взаимодействие частей и механизмов запала при броске и встрече гранаты с преградой (поверхностью) (рис. 102.).

При подготовке гранаты к броску спусковой рычаг плотно прижимают пальцами к корпусу гранаты, пальцами свободной руки выпрямляют концы предохранительной чеки, затем выдергивают ее за кольцо, при этом положение частей запала не меняется. В момент броска гранаты спусковой рычаг отделяется и освобождает ударник с жалом (3) и планку (6). Заглушка (7) с капсюлем-воспламенителем выходит из гнезда корпуса запала. Ударник под действием боевой пружины (4) накалывает жалом капсюль-воспламенитель (8). Луч огня воспламеняет пороховые запрессовки предохранителей (9) и пиротехнический состав замедлителя самоликвидатора (18). Через 1-1,8 сек. выгорают пороховые составы предохранителей и их стопоры под воздействием пружин выходят из зацепления с движком (11). Движок под воздействием пружины (12) становится в боевое положение.


а	б
Рис. 102. Взаимодействие частей и механизмов запала УДЗ: а) до броска гранаты; б) после броска гранаты.

Механизм дальнего взведения исключает подрыв гранаты при случайном ее падении из руки. При встрече с преградой (поверхностью) груз (17), смещается по направлению составляющей инерционной силы, воздействует на втулку (16). Втулка, преодолевая сопротивление пружины (14), смещает жало, которое накалывает капсюль-воспламенитель (10). Луч огня передается капсюлю-детонатору (20), который вызывает подрыв разрывного заряда.

В случае отказа запала в инерционном действии через 3,3 — 4,3 сек. выгорает состав замедлителя, воспламеняется капсюль-детонатор (19) самоликвидатора, вызывая подрыв детонационного узла. В случаенепопадания в цель граната взорвется при соприкосновении с любым предметом (в то время как гранаты Ф-1, РГД-5, РГ-42 за отведенное время горения замедлителя 3,2-4,2 с при броске снизу вверх могут по склону скатиться к ногам бросавшего гранату). В случаеметания гранаты в цель, находящуюся на воде (под водой) необходимо предусмотреть меры безопасности от осколков, которые пойдут рикошетом от водной поверхности, т.к. граната взорвется в момент соприкосновения с водой.

УДЗ (UDZ)

УДЗ (UDZ) — Ударно-Дистанционный Запал, предназначен для инициирования взрыва разрывного заряда гранат РГО И РГН при их ударной встрече под любым углом с преградой или от дистанционно-временного устройства.

Ударно-дистанционный запал УДЗ (UDZ) применяется в ручных гранатах РГО и РГН.

Ударно-дистанционный запал УДЗ (UDZ) достаточно оригинальный, собран в пластмассовом корпусе и состоит из накольно-предохранительного механизма, датчика цели, механизма самоликвидации, механизма дальнего взведения, детонирующего узла и механизма самоликвидации.

Накольно-предохранительный механизм запала УДЗ (UDZ) обеспечивает безопасность в обращении с гранатой. Он включает в себя спусковой рычаг (2), ударник с жалом (3), боевую пружину (4), кольцо с чекой (5), заглушку (7), планку (6) и капсюль-воспламенитель (8). Ударник поворачивается на оси (подобно курку) под действием пружины, работающей на кручение.

Датчик цели запала УДЗ (UDZ) обеспечивает срабатывание запала при ударе о преграду, и состоит из шаровидного инерционного груза (17), гильзы (15), жала (13), пружины (14) и втулки (16).

Механизм самоликвидации запала УДЗ (UDZ) обеспечивает замедление подрыва после броска и включает в себя втулку с замедлительным составом (18) и капсюль-детонатор (19).

Механизм дальнего взведения ударно-дистанционный запала УДЗ (UDZ) предназначен для взведения запала через 1-1,8 секунды после броска и включает в себя два пороховых предохранителя (9), движок (11), пружину (12) и капсюль-воспламенитель (10).

Детонирующий узел запала УДЗ (UDZ) закреплен в стакане и состоит из втулки с капсюлем-детонатором (20).

При подготовке гранаты к броску спусковой рычаг прижимается пальцами к корпусу гранаты, другой рукой выпрямляются концы предохранительной чеки и она выдергивается за кольцо.

В момент броска гранаты спусковой рычаг отделяется и освобождает ударник с жалом (3) и планку (6). Заглушка (7) с капсюлем-воспламенителем выходит из гнезда корпуса запала УДЗ (UDZ). Ударник под действием боевой пружины (4) накалывает жалом капсюль-воспламенитель (8). Искра воспламеняет заряды пороховых предохранителей (9) и состав замедлителя-самоликвидатора (18). Через 1-1,8 секунды выгорают пороховые составы предохранителей и их стопоры под воздействием пружин выходят из зацепления с движком (11). Движок под воздействием пружины (12) становится в боевое положение. Механизм дальнего взведения запала УДЗ (UDZ) исключает подрыв гранаты при случайном ее падении из руки.

При встрече с преградой шаровидный инерционный груз (17), смещается по направлению составляющей инерционной силы, воздействуя на втулку (16). Втулка, преодолевая сопротивление пружины (14), смещает жало, которое накалывает капсюль-воспламенитель (10). Искра передается капсюлю-детонатору (20), который инициирует подрыв разрывного заряда.

В случае отказа запала УДЗ (UDZ) в инерционном действии через 3,3-4,3 секунды выгорает состав замедлителя, воспламеняется капсюль-детонатор самоликвидатора (19), вызывая подрыв детонационного узла.

Датчик цели ударно мгновенного действия

Ручные осколочные гранаты предназначены для поражения осколками живой силы противника. При разрыве граната образует большое количество разлетающихся осколков, обладающих энергией, достаточной для поражения живой силы.

Ручная противотанковая граната РКГ-3 (ручная кумулятивная граната, модель 3) предназначена для борьбы с танками и бронемашинами, а также разрушения долговременных и полевых оборонительных сооружений.

Тактико-технические характеристики гранат

Вес снаряженной гранаты , гр.

Радиус разлета убойных осколков (м)

Средняя дальность броска (м)

Время горения замедлителя запала (сек)

Общее устройство ручных гранат

Ручные осколочные гранаты РГД-5 и Ф-1 состоят из корпуса, разрывного заряда и запала.

Корпус гранаты служит для помещения разрывного заряда и запала, а также для образования осколков при взрыве гранаты. В верхней части корпуса имеется нарезное отверстие для ввинчивания запала. При хранении, транспортировании и переноске гранаты в это отверстие ввернута пластмассовая пробка.

Разрывной заряд заполняет корпус и служит для разрыва гранаты на осколки.

Запал гранаты предназначается для взрыва разрывного заряда гранаты.

Ручные осколочные гранаты РГД-5 и Ф-1 комплектуется модернизированным унифицированным запалом к ручным гранатам (УЗРГМ).

Ручные осколочные гранаты РГН и РГО состоят из корпуса, заряда взрывчатой смеси, детонационной шашки и запала.

Корпус РГН образован двумя полусферами из алюминиевого сплава с внутренней насечкой.

Корпус РГО для увеличения числа осколков кроме двух наружных полусфер имеют две внутренние. Все четыре полусферы изготовлены из стали, нижняя наружная имеет наружную насечку, остальные — внутреннюю.

В верхней части корпуса манжетой завальцован стакан для запала, при хранении прикрываемый пластмассовой пробкой. Под стаканом в углублении внутри взрывчатой смеси помещена детонационная шашка. Запал собран в пластмассовом корпусе, состоит из накольно-предохранительного механизма, датчика цели, дистанционного устройства, механизма дальнего взведения и детонирующего узла.

Накольно-предохранительный механизм обеспечивает безопасность в обращении с гранатой. После того, как выдернута чека гранаты, срабатывает механизм дальнего взведения, который взводит запал через 1-1,8 секунды после броска. Датчик цели обеспечивает мгновенное срабатывание запала при ударе о преграду. Дистанционное устройство обеспечивает замедление подрыва после броска на 3,2-4,2 секунды и дублирует датчик цели, если граната попадает в грязь, снег, падает строго «на бок».

Детонирующий узел закреплен в стакане и состоит из капсюля-детонатора и втулки. Сравнительно сложная конструкция запала обеспечивает сочетание безопасности обращения (6 ступеней предохранения) с гарантированным его срабатыванием. Температурный диапазон работы гранаты от -50 до +50 градусов С. Гранаты РГН и РГО носятся в стандартной гранатной сумке по две или в карманах снаряжения.

Граната РКГ-3 состоит из корпуса, рукоятки и запала. Цилиндрический корпус вмещает основной разрывной заряд, дополнительный заряд и трубку для запала. Основной заряд имеет кумулятивную воронку, обращенную ко дну корпуса и облицованную тонким слоем металла.

В рукоятке смонтированы стабилизатор, укрытый откидным колпаком рукоятки, и ударный механизм с четырьмя предохранителями, что обусловлено высокой мощностью гранаты.

Первым — служит откидная планка, прижимаемая к рукоятке подвижной муфтой и удерживаемая чекой. Планка удерживает от срыва колпак рукоятки.

Второй предохранитель обеспечивает безопасность при случайном падении гранаты при выдернутой чеке и состоит из планки откидного колпака с шариком, также прижатых к рукоятке.

Третий предохранитель обеспечивает срабатывание запала не ближе 1 м от метающего и выключается после раскрытия стабилизатора.

Четвертый предохранитель управляется инерционным грузом в виде шарика, отжимаемого назад специальной контрпредохранительной пружиной. Стабилизатор гранаты состоит из втулки, матерчатого конуса («парашюта»), четырех проволочных перьев, кольца и пружины. На подвижной муфте рукоятки выполнена резьба для соединения с корпусом. Запал мгновенного действия включает капсюль-детонатор и дополнительный детонатор.

Запалы ручных осколочных гранат

Запал гранаты УЗРГМ (унифицированный запал ручной гранаты модернизированный) предназначается для взрыва разрывного заряда.

Он состоит из ударного механизма и собственно запала.

1 – трубка ударного механизма

7 – предохранительная чека с кольцом

9 – капсюль – воспламенитель

Ударный механизм служит для воспламенения капсюля-воспламенителя запала. Он состоит из трубки ударного механизма, соединительной втулки, направляющей шайбы, боевой пружины, ударника, шайбы ударника, спускового рычага и предохранительной чеки с кольцом.

Трубка ударного механизма является основанием для сборки всех частей запала.

Соединительная втулка служит для соединения запала с корпусом гранаты. Она надета на нижнюю часть трубки ударного механизма.
Направляющая шайба является упором для верхнего конца боевой пружины и направляет движение ударника. Она закреплена в верхней части трубки ударного механизма.

В служебном обращении ударник постоянно находится во взведенном состоянии и удерживается вилкой спускового рычага. Спусковой рычаг соединен с трубкой ударного механизма предохранительной чекой. Перед метанием гранаты выворачивается пластмассовая пробка и на ее место вворачивается запал.

При метании гранату берут в руку так, чтобы спусковой рычаг был прижат пальцами к корпусу гранаты. Продолжая плотно прижимать спусковой рычаг, свободной рукой сжимаются (выпрямляются) концы предохранительной чеки, которая выдергивается из запала пальцем за кольцо. После выдергивания чеки положение частей запала не меняется. В момент броска гранаты спусковой рычаг отделяется и освобождает ударник. Ударник под действием боевой пружины накалывает капсюль-воспламенитель. Луч огня от капсюля воспламеняет замедлитель и, пройдя его, передается капсюлю-детонатору. Взрыв капсюля-детонатора инициирует подрыв разрывного заряда. Взрыв разрывного заряда дробит корпус гранаты на осколки.

Взаимодействие частей УЗРГМ

1.Чека выдернута, граната брошена, рычаг отделился, ударник наколол капсюль — воспламенитель

2.Пороховой состав замедлителя прогорел, срабатывает капсюль — детонатор

Ударно-дистанционный запал УДЗ

Накольно — предохранительный механизм

8 – капсюль – воспламенитель

Механизм дальнего взведения

9 – пороховые предохранители

10 – капсюль – воспламенитель

Взаимодействие частей и механизмов

В исходном положении ударник с жалом (3) и заглушка с капсюлем-воспламенителем (7) удерживаются спусковым рычагом. Спусковой рычаг соединен с корпусом запала предохранительной чекой. Движок (11) с капсюлем-воспламенителем (10) смещен относительно жала (13) и удерживается стопорами пороховых предохранителей (9), его пружина (12) находится в сжатом состоянии. Втулка (16) под воздействием пружины (14) поджимает груз (17).

Положение частей и механизмов в служебном обращении

Механизм дальнего взведения исключает подрыв гранаты при случайном ее падении из руки.

Взаимодействие частей и механизмов при броске и встрече гранаты с преградой (поверхностью)

При встрече с преградой (поверхностью) груз (17), смещается по направлению составляющей инерционной силы, воздействует на втулку (16). Втулка, преодолевая сопротивление пружины (14), смещает жало, которое накалывает капсюль-воспламенитель (10). Луч огня передается капсюлю-детонатору (20), который вызывает подрыв разрывного заряда.

Приёмы и правила метания ручных осколочных гранат

Метание гранаты складывается из выполнения следующих приемов: изготовки для метания (заряжание гранаты и принятие положения) и метания гранаты.

Заряжание гранаты производится по команде «Подготовить гранаты» , а в бою, кроме того, и самостоятельно.

Для заряжания необходимо вынуть гранату из гранатной сумки, вывинтить пробку из трубки (стакана) корпуса и ввинтить запал. Граната готова к броску.

Метание гранат производится по команде «Гранатой — огонь» или «По траншее, гранатами — огонь» , а в бою, кроме того, и самостоятельно.

Для метания гранаты необходимо:

— взять гранату в руку и пальцами плотно прижать спусковой рычаг к корпусу гранаты;

— продолжая плотно прижимать спусковой рычаг, другой рукой сжать (выпрямить) концы предохранительной чеки и за кольцо пальцем выдернуть ее из запала;

— размахнуться и бросить гранату в цель после метания оборонительной гранаты укрыться.

Оружие при этом должно находиться в положении, обеспечивающем немедленную изготовку к действию (в левой руке, в положении «На грудь», на бруствере окопа и т. д.).

При метании гранаты лежа принять положение для стрельбы лежа, Положить оружие на землю и взять гранату в правую руку. Левой рукой выдернуть предохранительную чеку и, опираясь руками о землю, оттолкнуться от нее. Отодвигая правую ногу слегка назад, встать на левое колено (не сдвигая его с места) и одновременно произвести замах. Выпрямляя правую ногу, поворачиваясь грудью к цели и падая вперед, метнуть гранату в цель; взять оружие и изготовиться к стрельбе.

При метании гранаты с колена принять положение для стрельбы с колена, удерживая гранату в правой руке, а оружие в левой, выдернуть предохранительную чеку; сделать замах гранатой, отклоняя корпус назад и поворачивая его вправо; приподняться и метнуть гранату, пронося ее над плечом и резко наклоняясь в конце движения к левой ноге.

При метании гранаты в движении шагом или бегом надо: удерживая гранату в правой полусогнутой руке, а оружие в левой, выдернуть предохранительную чеку; под левую ногу вынести руку с гранатой вперед и вниз; на втором шаге (правой ногой) рука продолжает движение по дуге вниз назад с одновременным поворотом корпуса вправо; на третьем шаге, выставив левую ногу по на правлению к цели на носок и согнув правую ногу в колене, закончить поворот корпуса и замах рукой. Используя скорость движения и вкладывая в бросок последовательно силу ног, корпуса и руки, метнуть гранату, пронося ее над плечом.

Для метания гранаты из траншеи или окопа надо: положить оружие на бруствер, взять гранату в правую руку и выдернуть предохранительную чеку; отставить (насколько можно) правую ногу назад, прогибаясь в пояснице и слегка сгибая обе ноги, отвести правую руку с гранатой вверх и назад до отказа; опираясь на левую руку, резко выпрямиться и метнуть гранату в цель, после чего укрыться в траншее (окопе).

Глава 3. Анализ технических решений взрывательных устройств к боеприпасам различных классов.

Под взрывателем, или взрывательным устройством (ВУ), понимается автоматическое устройство, обеспечивающее управление действием БП. Подрыв БП должен быть осуществлен в нужное время и на требуемом участке траектории.

Первый разрывной снаряд (граната) в виде полого чугунного ядра, начиненного порохом, и снабженный взрывателем, появился в России на рубеже 17-18 вв. В ядро вгонялась деревянная трубка конической формы с запрессованным в нее дымным порохом в качестве замедлительного состава, по существу – простейший дистанционный взрыватель.

Контактные же взрыватели появились в 60-х годах 19 в. после перехода в России к нарезным орудиям и продолговатым снарядам. Первый головной контактный взрыватель был принят на вооружение в 1863 г.

В этот же период одновременно с контактными разрабатывались и дистанционные взрыватели. Первый из них был разработан в 1873 г.

В структурную схему любого современного взрывателя входят: инициирующая система, огневая цепь (ОЦ) и система предохранения.

Инициирующая система – совокупность устройств, предназначенных для приведения в действие ОЦ в момент, установленный программой функционирования ВУ.

Огневая цепь, формирующая выходной детонационный или воспламенительный импульс, состоит из срабатывающих устройств инициирования и пиротехнических элементов.

Система предохранения – совокупность устройств, предназначенных для обеспечения безопасности взрывателя в служебном обращении, при выстреле и на траектории до момента окончания взведения. Под взведением понимается процесс перехода взрывателя, его отдельных узлов и механизмов в состояние готовности к действию.

Следует различать такие понятия, как взрыватель и ВУ. ВУ состоит из нескольких самостоятельных (отдельных) блоков, устанавливаемых в различных местах БП и функционально связанных друг с другом. Обычно ВУ включает в себя головную часть, донную часть, прибор управления взрывателями (ПУВ), основные детонаторы (ОД) и кабели, соединяющие эти приборы между собой и с приборами управления БП.

В том случае, когда ВУ выполнено в виде одного блока, оно называется взрывателем. ВУ обычно представляют из себя ту или иную совокупность механических, пиротехнических, электрических и других механизмов, обеспечивающих как безопасность в служебном обращении, при пуске и в полете, так и безотказное действие БП у цели в заданной точке траектории. Под заданной точкой траектории следует понимать либо точку с определенным значением какой-либо координаты, либо точку разрыва БП, в которой обеспечивается наибольшее поражающее действие.

Для нахождения заданной точки траектории или оптимального момента времени для срабатывания ВУ можно использовать различные физические характеристики, значение которых непосредственно соответствует искомой координате, или отсчитать пройденный путь или время от одной из характерных точек траектории с известными координатами, выбранной за начало отсчета.

К физическим характеристикам можно отнести статическую плотность воздуха, скоростной напор, отрицательное ускорение при входе БП в плотные слои атмосферы, сила реакции преграды, излучение и отражение электромагнитных волн и др.

За начало отсчета можно принять точку или момент старта, момент выключения двигателя, точку или момент контакта с преградой, момент вхождения БП в плотные слои атмосферы.

Основные параметры и характеристики ВУ определяются материалами государственного стандарта. Наиболее важными среди них являются:

· Высота безопасного падения взрывателя (Н_Б) – максимальная высота, при падении БП с которой не нарушается безопасность взрывателя;

· Дальность взведения взрывателя (ДВ) – расстояние от орудия, пусковой установки в момент окончания взведения взрывателя;

· Время срабатывания контактного взрывателя – интервал времени от момента соприкосновения БП с целью или преградой до момента срабатывания взрывателя;

· Энергия накола ударника взрывателя – кинетическая энергия ударника в момент соприкосновения жала с капсюлем;

· Область срабатывания неконтактного взрывателя – часть пространства вблизи цели, в котором происходит срабатывание неконтактного взрывателя;

· Эффективность неконтактного взрывателя – свойство неконтактного взрывателя срабатывать в области поражения БП;

· Чувствительность контактного взрывателя – свойство срабатывать при определенных условиях встречи БП с целью или преградой;

· Чувствительность неконтактного взрывателя – минимальная мощность сигнала на входе приемника, обеспечивающая срабатывание взрывателя;

· Помехоустойчивость взрывателя – свойство обеспечить в составе БП эффективность при боевом применении в условиях искусственных и естественных помех;

· Избирательность контактного взрывателя – свойство срабатывать по целевым преградам и не срабатывать по нецелевым преградам;

· Снятие ступени предохранения – взведение устройств, составляющих ступень предохранения;

· Преждевременное срабатывание – срабатывание взрывателя в служебном обращении, при выстреле или на траектории вследствие нарушения условий эксплуатации или неправильного функционирования его механизмов и устройств;

· Отказ в срабатывании – несрабатывание контактного взрывателя при встрече с преградой, неконтактного – у цели, а дистанционного – в заданной точке траектории.

К ВУ предъявляются тактико-технические и производственно-экономические требования.

К тактико-техническим требованиям относятся:

а) безопасность в производстве и в служебном обращении, под которой понимается отсутствие преждевременных срабатываний взрывателей как в условиях производства, так и в обращении, т.е. при хранении, транспортировке, монтаже и при случайных падениях. Основные мероприятия, обеспечивающие выполнение этого требования, связаны с применением стойких к перегрузкам служебного обращения капсюлей и детонаторов и возможно минимальным количеством ВВ в их составе, с использованием предохранительных механизмов (ПМ) и механизмов изоляции капсюлей (МИК), раздельным хранением взрывателей и БП.

б) безопасность при выстреле, под которой понимается отсутствие преждевременного срабатывания взрывателя в процессе самого выстрела (в момент выстрела, при движении в канале ствола или по направляющей) и на активном участке траектории в пределах дальности, представляющей опасность для орудийного расчета в случае разрыва БП. Основные мероприятия, обеспечивающие безопасность взрывателя при выстреле, связаны с применением ПМ, механизмов дальнего взведения (МДВ), блокирующих механизмов (противоклевковые механизмы) и МИК;

в) безотказность действия, зависит от следующих мероприятий: надёжное взведение ПМ, переводящих взрыватель из служебного положения в боевое; разработка достаточно чувствительных ударных механизмов (с учётом характера преграды), применение бокобойных устройств; использование дублирующих механизмов и дублирующих взрывателей; обеспечение достаточной мощности детонатора;

г) обеспечение наибольшей эффективности действия. Взрыватель должен срабатывать в такой момент, в который будет реализована наибольшая эффективность его действия. Очевидно, что все меры обеспечения безотказности действия взрывателя являются одновременно и мерами повышения его эффективности. Однако принимаются и чисто конструктивные меры, способствующие повышению эффективности действия взрывателя. К ним можно отнести: обеспечение повышенной точности действия механизмов, определяющих момент срабатывания взрывателя; введение во взрыватель механизмов и устройств, фиксирующих момент наиболее выгодного расположения БП относительно цели (механизмы авторегулируемого замедления);

д) оптимальные габариты, обтекаемая форма и достаточная механическая прочность. Понятие не требует разъяснений. Необходимо лишь обратить внимание на исключение возможности разрушения или вывинчивание взрывателя, проникание грунтов или воды к пороховым замедлителям до момента срабатывания ОЦ;

е) простота и удобство эксплуатации взрывателя. Оптимальная конструкция современных неконтактных взрывателей должна предусматривать возможность замены вышедших из строя узлов, т.е. иметь блочную структуру. Кроме того, все взрыватели должны переустанавливаться без снятия с БП;

ж) неизменяемость боевых свойств при длительном хранении.

Срок хранения современных ВУ должен быть не менее 10 лет. Основными мероприятиями, обуславливающими стойкость взрывателя при длительном хранении, являются:

— обеспечение герметичности ВУ за счёт смазывания резьбовых соединений суриковой замазкой, щелочным лаком или другими составами;

— применение антикоррозийных покрытий металлических деталей взрывателя, использование коррозийно-стойких материалов;

— хранение взрывателя в герметичной укупорке до момента соединения с БП.

К производственно-экономическим требованиям ВУ относятся:

— дешевизна и недефицитность материала;

— экономичность производства, возможность использования прогрессивных технологий;

— простота контроля и изготовления;

— применение унифицированных стандартных деталей, узлов и блоков;

— ориентация на отечественные материалы.

Важнейшим элементом структурной схемы ВУ является огневая цепь (OЦ), схема которой приведена на рис. 3.1.

Обычно создание начального импульса в контактных и дистанционных ВУ происходит под действием механических сил. Однако есть ВУ, в которых вырабатывается начальный электрический импульс. Эти начальные сигналы усиливаются и используются для инициирования детонации, которая в свою очередь вызывает наиболее мощный взрыв. Усиление и передача импульса детонации продолжается до тех пор, пока детонация последнего элемента ОЦ не вызовет подрыв боевого заряда.

Последним элементом ОЦ является детонатор (см. рис.3.1), сообщающий взрывной импульс заряду БП. Однако объём детонатора ограничивается габаритами ВУ. В связи с этим иногда необходимый импульс детонации получают от дополнительных детонаторов, размещенных в гнёздах или каналах заряда БП. В этом случае детонатор ВУ называют основным, а детонаторы, расположены в боевом заряде — дополнительными.

В качестве ВВ для детонатора обычно применяют БВВ более мощные, чем тротил, входящий в состав боевого заряда БП.

Пусковым элементом детонатора является капсюль-детонатор (КД), в состав которого помимо БВВ входят также более чувствительные ИВВ. Комбинированные капсюли дают более мощный взрывной импульс по сравнению с капсюлями, содержащими только ИВВ, скорость детонации которых ниже, чем у БВВ. Это позволяет свести к минимуму объём применяемых в капсюлях ИВВ и, следовательно, размеры КД. Уменьшение размеров КД повышает безопасность взрывателей. Чем тоньше слой ВВ, тем меньше напряжения в нём при нагрузках, тем меньше вероятность самопроизвольного взрыва. Поэтому недопустимо "упрощение" ОЦ взрывателя путём отказа от применения детонатора и использования взамен него КД больших габаритов, дающих более мощный импульс.

КД бывают двух разновидностей — лучевые и накольные, отличающиеся в основном составом ВВ первичного слоя. В лучевых КД — это TНPC, а в накольных — специальный ударный состав.

В электрических ВУ применяются мостиковые и искровые электродетонаторы (ЭД). Время срабатывания первых составляет 10-25 мкс, а вторых — 2-2,5 мкс.

Для сообщения начального импульса КД и ЭД используются соответственно капсюли-воспламенители (KB) и электровоспламенители (ЭВ). Они состоят из ИВВ с добавлением пиротехнических составов для усиления импульса. БВВ они не содержат. KB и ЭВ более чувствительны к инерционным перегрузкам, чем КД и ЭД, однако заметного импульса детонации не создают.

Для устранения преждевременных разрывов БП при самопроизвольном срабатывании KB (ЭВ) в некоторых ВУ их изолируют от КД (ЭД). Такие взрыватели называются взрывателями полупредохранительного типа.

Вполне естественно, что в результате дальнейшей отработки ВУ появились их образцы е изоляцией КД от детонатора, получившие название взрывателей предохранительного типа. В этом случае приспособление для изоляции КД гарантирует от преждевременного разрыва и в случае срабатывания KB, т.e. отпадает необходимость и в их изоляции.

Создание высокостойких KB и ЭВ позволило в некоторых случаях отрабатывать и применять взрыватели непредохранительного типа, в которых нет изоляции капсюлей.

Особенно широкое распространение получили взрыватели непредохранительного типа в БП, для которых характерны сравнительно малые перегрузки /ракетные снаряды (PC) и авиабомбы/, а также в малогабаритных БП.

В контактных ВУ часто имеется установочное устройство и замедлитель, обеспечивающее срабатывание ВУ при ударе в преграду с замедлением или без него.

В состав замедлителя (и усилителя) входят только метательные взрывчатые вещества (МВВ).

Такова общая схема ОЦ взрывателя. Характерным для неё является рост’ чувствительности ВВ и уменьшение могущества действия его от элемента к элементу.

В ВУ встречаются различные варианты схемы ОЦ. Основными элементами её являются KB (ЭВ), КД и детонатор (Д). Из них только КД является обязательным. Остальные элементы могут и отсутствовать.

Разновидности ОЦ. В целом ряде механических взрывателей отсутствует КВ, а жало ударника накалывает непосредственно КД. В этом случае уменьшается время срабатывания, повышается безотказность, уменьшаются габариты ВУ.

Однако для контактных ВУ с установкой на замедление нельзя отказаться от KB и лучевого КД, так как замедление можно обеспечить лишь задержкой в передаче луча огня на пути КВ-КД. Задержать же действие взрывателя за счёт замедления передачи импульса детонации (на пути КД-Д) не представляется возможным.

Взрыватели с накольными КД и ЭД могут быть лишь непредохранительного или предохранительного типов.

Детонатор отсутствует у взрывателей БП малого калибра (d ≤ 37 мм), а также у кумулятивных БП.

В зависимости от калибра БП и его назначения возможны следующие разновидности ОЦ:

КВ-З-У-КД-П3-Д, такая характерна для ВУ предохранительного типа с несколькими установками;

КД-ПЗ-Д, применяются в ВУ мгновенного действия предохранительного типа;

КД-Д, характерна для ВУ мгновенного действия непредохранительного типа;

КД, применяются в ВУ к малогабаритным БП непредохранительного типа с фиксированной установкой.

Функциональная структурная схема механического контактного взрывателя приведена на рис. 3.2. Как видно из этого рисунка, в ней можно выделить 2 цепи: цепь срабатывания А и цепь предохранения Б.

Линия срабатывания — это цепь элементов функциональной схемы, обеспечивающая срабатывание взрывателя в требуемой точке траектории полёта.

Линия предохранения — это цепь элементов функциональной схемы, обеспечивающая безопасность взрывателя в служебном обращении, при выстреле (пуске) и на траектории вплоть до момента окончательного взведения. Во взрывателях к крупным БП они образуют так называемой ПИМ (предохранительно-исполнительный механизм).

В общем случае механический контактный взрыватель содержит следующие основные узлы и механизмы:

а) ударный механизм — контактный датчик цели, в котором воздействие цели воспринимается ударником;

б) бокобойный механизм — часть ударного механизма, обеспечивающая срабатывание взрывателя при действии поперечных или боковых сил;

в) замедлитель — устройство для замедленного срабатывания взрывателя;

г) механизмы изоляции капсюлей (МИК), исключают возможность срабатывания ВУ при случайном воспламенении KB или КД за счёт вибраций, ударов и при выстреле за счёт больших перегрузок. Различают два типа МИК:

— изолирующий KB от КД – предохранительно-воспламенительное устройство (ПВУ);

— изолирующий КД от детонатора — предохранительно-детонирующее устройство (ПДУ);

д) установочное устройство — устройство для установки перед выстрелом требуемого значения переменной характеристики взрывателя — вида и времени действия, продолжительности работы дистанционных устройств и т.д.;

е) блокирующий механизм — механизм для запирания подвижных деталей в безопасном положении в случае неправильной работы элементов взрывателя или нарушения условий эксплуатации;

ж) механизм дальнего взведения (МДВ) — устройство для взведения взрывателя в заданных пределах дистанции или времени;

з) предохранительный механизм — механизм для удержания в исходном положении деталей, при перемещении которых происходит взведение взрывателя;

и) накольный механизм — механизм для создания воспламенительного импульса путём накола KB жалом. Он приводит в действие пиротехнические ПМ, МДВ и самоликвидаторы, являясь, по существу, их пусковым устройством. По своей конструкции накольный механизм подобен ударному механизму. Однако требования, предъявляемые к ним, различны. Кроме того, срабатывание накольного механизма вызывает разрыв вспомогательного, а не боевого (как в ударном механизме) KB. Наконец они отличаются по времени действия, так как накольный механизм срабатывает в начале движения БП (в канале ствола), а ударный механизм в конце (при
встрече с преградой);

к) самоликвидатор — устройство для обеспечения срабатывания ВУ в случае несрабатывания датчика цели.

Таково вкратце назначение основных узлов и механизмов ВУ. Следует, однако, отметить, что их конструктивное оформление различно и в первую очередь определяется типом БП, для которого предназначено данное ВУ. Кроме того, на них оказывают влияние и специфические особенности целей.

Классификация взрывателей строится на основе 6 классификационных признаков (рис. 3.3):

а) по назначению. ВУ отличаются конструкцией механизмов предохранения, взведения (и т.д.) в связи с тем, что силы, действующие на детали взрывателей, в каждом случае будут различными. Кроме того, размеры и сложность ВУ, а также условия их применения тоже будут отличаться;

б) по способу возбуждения ОЦ. Первые два способа нами уже рассмотрены при анализе ОЦ взрывателя. В пневматических же взрывателях (ГВМЗ-7) инициирование ОЦ происходит с помощью сжатого воздуха;

в) по характеру изоляции капсюлей. Подобная классификация также уже рассматривалась. В соответствии с ней ВУ разделяются на предохранительные, полупредохранительные и непредохранительные;

г) по месту соединения. Головные взрыватели — высокочувствительные взрыватели мгновенного действия. Используются в осколочных, осколочно-фугасных и фугасных БП.

Донные взрыватели применяются в бронебойных, бетонобойных и крупнокалиберных фугасных БП.

В кумулятивных БП используются также головодонные взрыватели, у которых датчик цели pасполагается в головной части, а детонирующее устройство — в донной, что обеспечивает, с одной стороны, повышенную мгновенность действия, а с другой — донное инициирование кумулятивного заряда.

В авиабомбах применяются универсальные взрыватели, которые могут ввинчиваться как в головное, так и донное очко. В них же используются и боковые взрыватели;

д) по калибрам взрыватели подразделяются на взрыватели к снарядам малых (до 57 мм), средних (75-155 мм) и крупных (свыше 155 мм) калибров;

с) по виду действия:

Контактный взрыватель предназначен для обеспечения контактного действия. По времени срабатывания, т.е. интервалу от момента соприкосновения БП с целью до срабатывания ВУ, они делятся на взрыватели: мгновенного действия (время срабатывания 50-500 мкс), инерционного действия (0.001-0.005 с), замедленного действия (0.1-0.01 с).

Дистанционный взрыватель срабатывает в определённой точке траектории полёта БП (без взаимодействия с целью) в результате произведённой перед выстрелом (пуском) установки. Наибольшее распространение получили пиротехнические, часовые и электромеханические дистанционные взрыватели. Существуют и так называемые дистанционно-контактные взрыватели. Они снабжены дистанционным и ударным механизмами. Первый — основной, а второй дублирующий, он используется в случае отказа в действии дистанционного механизма и в некоторых специальных случаях стрельбы на контактное действие.

Неконтактные взрыватели срабатывают на некотором расстоянии от цели в результате того или иного ее действия на соответствующее устройство взрывателя. Различают:

— активный взрыватель, обладающий собственным излучателем энергии для облучения цели и реагирующий на отраженный от цели сигнал;

— полуактивный взрыватель, реагирующий на сигнал, отраженный целью при облучении ее внешним источником энергии;

— пассивный взрыватель, реагирующий на энергию, излучаемую целью.

По физическим принципам работы неконтактные взрыватели подразделяются на радиовзрыватели, оптические взрыватели, акустические взрыватели, магнитные взрыватели и т.д.

Командные (или телеуправляемые) взрыватели — взрыватели, которые срабатывают по команде, подаваемой с наземного или воздушного командного пункта.

Глава 3. Анализ технических решений взрывательных устройств к боеприпасам различных классов.

Основные понятия и характеристики ВУ.
