Люстра с вентилятором как подключить

Как подключить люстру с 1, 2, 3, 4 или 5 лампами, с вентилятором или светодиодами

Искусственное освещение – это незаменимое условие, без которого не может полноценно функционировать ни одно предприятие или бытовое помещение, особенно в темное время суток.

В нашей статье мы постараемся подробно рассказать, как самостоятельно собрать, установить и подключить практически любую люстру, будь-то простая с одной лампой, или же сложная дизайнерская конструкция на несколько ламп с вентилятором или светодиодной подсветкой.

А благодаря красочным иллюстрациям и видео, повторить установку люстры сможет даже человек, не имеющий электротехнического образования. Главное не забывать о технике безопасности при работе с электричеством.

Пошаговая инструкция по установке люстры с одной лампой

Шаг 1: Нанесение разметки.

Пропустите этот пункт, если люстра будет устанавливаться вместо уже существующей, с подобным креплением. Если же люстра будет устанавливаться на новое место, либо у старой люстры крепление другого типа, необходимо заново нанести разметку под новый крепеж люстры.

Необходимо найти центр потолка. Для этого измеряют длину стен, делят результат пополам и полученный размер откладывают на потолке с помощью шнура и карандаша. В подвесном потолке высверливается небольшое отверстие под провода. В натяжных потолках из ПВХ пленки, сначала наклеиваются специальные ограничивающие пластмассовые кольца, а затем лезвием вырезаются отверстие под провода.

Шаг 2: Установка потолочной балки.

В случае, когда потолок выполнен в виде сложной дизайнерской конструкции, в виде многоуровневой гипсокартонной конструкции, натяжного ПВХ полотна или декоративный подвесных плит, что усложняет непосредственное крепление люстры к поверхности, необходимо заранее позаботиться про систему крепежа. В противном случае, возможен обрыв проводов или даже срыв части потолка.

Если люстра довольно массивная и вес ее более 15 килограмм, то для поддержки люстры на потолке необходимо заранее проложить дополнительную балку за декоративным потолком. Это может быть как деревянный брус, так и металлическая конструкция, главное чтобы она размещалась как раз в месте установки люстры. Также можно применить специальную металлическую цепь, если расстояние от основного до декоративного потолка превышает 1 метр.

Шаг 3: Установка распределительной коробки.

От места установки будущей люстры провода выводятся и опускаются на стену, здесь будет установлена распределительная коробка. Также к этой коробке подводят провода питающей сети и от выключателя освещения.

Важное примечание! Согласно технике безопасности, установка распределительной коробки производится не ближе, чем на расстоянии 15 сантиметров от потолка. Провода из коробки должны выходить с запасом в 10 сантиметров.

Для подключения линии освещения необходимо использовать отдельную группу проводов, идущую от распределительного щита, она должна в обязательном порядке комплектоваться автоматом защитного отключения.

Провода в коробке соединяют согласно схеме подключения люстры. Соединенные провода изолируют ПВХ изолентой и укладывают в коробке так, чтобы они не пересекались друг с другом. Распределительная коробка закрывается крышкой и закручивается винтами. Сверху нее можно будет штукатурить и клеить обои.

Шаг 4: Установить монтажную скобу.

Большинство простых современных люстр на одну лампу комплектуются креплением в виде скобы. Она служит несущим креплением и позволяет за короткое время установить люстру. Также благодаря двум болтам крепления обслуживание люстры становится намного проще, чем в старых конструкциях с ненадежными крючками.

Монтажная скоба и клеммное соединение люстры

Фото: монтажная скоба и клеммное соединение люстры

После разметки середины потолка скоба крепления прикладывается недалеко от вывода проводов. С помощью карандаша отмечается место сверления отверстия для будущего крепление скобы к потолку. Если люстра уже укомплектована крепежом, то сверло подбирают по диаметру дюбеля. Отверстие под дюбеля не должны располагается в месте прохождении проводов.

Шаг 5: Подключение проводов и крепление люстры.

Провода, выходящие из потолка, должны быть достаточной длинны, чтобы при снятии люстры был доступ к месту соединения их с проводами люстры.

Провода зачищают от изоляции и соединяют при помощи клеммной колодки согласно схеме. Если в комплекте с люстрой клеммник отсутствует, то провода зачищают на расстояние в 2 сантиметра и скручивают парой, затем место соединения пропаивают с помощью паяльника. После чего все изолируют изоляционной лентой.

Если люстра выполнена из металла и имеет на корпусе винт для подключения защитного заземления, не забываем и про него. Соответствующий провод приходящий из распределительной коробки зачищается, сворачивается в форму кольца и плотно прикручивается винтом.

После того как все провода соединены и заизолированы, можно крепить люстру. Убедитесь что провода не попадают под крепежные болты, приложите люстру к скобе на потолке, совместив крепежные отверстия и винты скобы – закручивайте болты.

Как подключать люстру с двумя или тремя лампами

Процедура установки люстры с двумя или тремя лампами не сильно отличается от установки люстры с одной лампой, что приведена выше. Исключение составляет количество питающих проводов. Для простой люстры с одной лампой, нужно два питающих провода и провод заземления, если вы собираетесь подключать люстру не с одной, а с двумя или тремя лампами, то вам понадобиться три питающих провода и один провод заземления.

Для подключения такой люстры, провода от патронов ламп необходимо скоммутировать в соответствии со схемой. От каждого патрона берется по одному проводу и соединяют вместе – это будет средняя точка, она подключается к нулевому питающему проводу.

Если ламп две, то каждый из оставшихся проводов от патронов соединяют с соответствующим фазным проводом питания. Если люстра рассчитана на три лампы, то оставшийся провод от третьего патрона соединяют параллельно с фазным проводом от первого или второго патрона. Провода так же соединяются клеммниками или при помощи пайки и изолируются изолентой.

Необходимо также отметить, что для включение такой люстры понадобится двухклавишный выключатель и соответственно проложенная к нему трехпроводная проводка. В таком случае при включении одной клавиши будет светиться одна лампа, при включении второй – две другие лампы, а при включении обоих клавиш выключателя, засветятся все три лампы.

Как подключать люстру с 5 лампами

Если возникла необходимость подключить люстру у которой четыре или пять ламп, это тоже не составит особого труда. Технология такая же как и при подключении люстры с двумя или тремя лампами, исключение составляет только количество ламп в группах фазных проводников. Количество групп и ламп в них зависит от вашей фантазии и ограничено количеством питающих фазных проводов и групп клавиш на выключателе.

Люстра на 5 ламп

Как подключать выключатель для люстры

Для включения простых люстр с одной лампой используется одноклавишный выключатель, его установка максимально проста. При подключении люстры, у которой количество ламп две и более, используются двух и трехклавишные выключатели.

Если проводка уже проложена, а количество групп ламп в люстре соответствует количеству клавиш на выключателе, его меняют на новый, соблюдая схему подключения.

схема подключения двухклавишного выключателя

Схема подключения двухклавишного выключателя

Если же выключатель устанавливается на новую проводку, необходимо обратить внимание на структуру выключателя. В двух и трехклавишных выключателях имеется одна общая клемма, к ней нужно подключить питающий фазный провод, приходящий из распределительной коробки. А каждую из оставшихся клемм, в соответствии с расположением клавиши и желанием включать определенную группу ламп, соединяют с проводами, идущими через коробку к лампам люстры.

Необходимо отметить, что выключатель должен размыкать именно фазный провод питания! Этим вы обезопасите себя, когда будете менять сгоревшую лампу при выключенном выключателе.

как подключить люстру

Как подключить люстру

Люстра с вентилятором

Есть модели люстр, в которых совмещено два устройства: люстра освещения и вентилятор. Такое конструктивное решение будет хорошим подспорьем в жаркие летние дни. Подключение такой люстры не так сложно как может показаться с первого взгляда.

Перед подключением ознакомьтесь с паспортом на люстру, там будет указана схема подключения и цветное обозначение проводов, главное ничего не перепутать.

схема потолочного вентилятора

Схема потолочного вентилятора

Для более простого подключения, выводы вентилятора можно образно представить как еще одну лампу. Коммутировать включение вентилятора можно по вашему желанию, либо вместе с включением освещения, либо же отдельной клавишей выключателя.

При варианте, где вентилятор включается отдельно от освещения, понадобиться трехпроводная линия питания и двухклавишный выключатель. Подключение в таком случае будет идентично подключению люстры с двумя лампами, только вместо второй лампы будет вентилятор.

Если же планируется включать вентилятор одновременно с включением освещения, то необходимо провода от вентилятора соединить параллельно с выводами патрона лампы.

Люстра со светодиодами

В некоторых современных моделях люстр присутствует декоративная подсветка на разноцветных LED светодиодах. Такие люстры создают более интересный свет, тем самым подчеркивая интерьер комнаты.

Люстра со светодиодами

Подключение такого светильника производится строго по схеме, которая приведена в паспорте на данное изделие. Светодиоды рассчитаны на низковольтное питание, поэтому в комплекте люстры используется понижающий LED-драйвер. Питание такого LED-драйвера рассчитано на напряжение осветительной сети в 220 вольт.

При подключении такой люстры можно пользоваться вышеизложенной инструкцией по подключению люстры с вентилятором, только здесь вместо проводов вентилятора выступает провода питания LED-драйвера.

Часто задаваемые вопросы от читателей

Можно ли от кабеля 3×1,5 подключить люстру, выключатель и 9 розеток шлейфом?

Да, можете использовать, никаких запретов на кабели и провода с сечением жилы в 1,5 мм 2 нет. Более того, в соответствии с п.524.1 ГОСТ Р 50571.5.52-2011 сечение проводников в бытовых электрических цепях должно быть не менее 1,5 мм 2 . Поэтому с точки зрения требований нормативных документов – это вполне допустимый вариант для проводки.

В части электрической прочности такого кабеля, медные жилы сечением 1,5 мм 2 способны выдерживать номинальную нагрузку в 4,1 кВт или 19 А.

Поэтому для определения возможности использования его в подключении люстры через клавишный выключатель и 9 штепсельных розеток шлейфом необходимо просуммировать общую нагрузку от ламп люстры и электрических приборов, которые вы планируете подключать в штепсельные розетки.

Если в результате вычисления получится нагрузка более 4,1 кВт, к примеру, вам необходимо 5 или 6 кВт, то этого кабеля будет недостаточно.

Если же в результате расчета планируемая мощность окажется от 4 кВт и менее, то кабеля сечением 1,5 мм 2 будет достаточно. Правда, если планируемая нагрузка будет превышать допустимый предел, есть вариант включения нагрузки раздельно.

Установка люстры: схемы и инструкции по самостоятельной установке с разными вариантами подключений

Делая ремонт помещения, каждый человек сталкивается с проблемой монтажа осветительных приборов. Даже простая установка люстры может вызвать кучу вопросов, связанных с подключением ее к электросети. Но не все так сложно, как кажется на первый взгляд. Надо только правильно составить схему подключения и, соблюдая правила безопасности, приступить к работе.

подключение освещения

Что будет, если перепутать фазу и ноль?

По правилам электробезопасности фаза «L» всегда должна прерываться через выключатель и идти к центральному контакту патрона лампочки. Ноль «N» идет общий ко всем источникам света без прерывания, подходя к боковому цоколю патрона.

Если при подключении проводами обычных лампочек перепутать фазу и ноль, ничего страшного для них не будет. А вот человек при замене сгоревшей лампы может получить удар током от не отключенной фазы.

С люстрами, где используются «экономки», диодные или галогенные лампы, возникнет проблема. Перепутывание проводов вызовет мерцание ламп, и выход их из строя. Осветительному прибору с вентилятором неправильное подключение грозит сгоранием обмоток электродвигателя.

Отслеживаем ноль и фазу

Перед началом подключения любого источника света необходимо определиться с торчащими концами проводов. На потолок их может выходить двое, трое или четверо. Определить, какой из них куда идет, поможет инструмент электрика:

Определяем ноль и фазу

Если на потолок выходит два провода, достаточно воспользоваться простым индикатором. Включив клавишу выключателя, поочередно надо прикоснуться к каждому контакту. На той жиле, где засветится лампочка индикатора, будет фаза.
Выходящих три провода на потолок прозванивают аналогичным образом. Здесь будет один ноль и две фазные жилы, идущие к двойному выключателю. Определить их привязанность к определенной клавише можно поочередным выключением, при этом производится прикосновение индикатором к оголенным концам на потолке.
Четыре выходящих жилы на потолок говорят о наличии заземления. Обычно в электропроводке заземляющий провод имеет желто-зеленую маркировку. Если все четыре провода одинакового цвета, фазные концы определяют аналогично индикатором. Отличить нуль от заземления поможет мультиметр. Прибором надо измерить поочередно сопротивление каждой жилы относительно провода, подсоединенного к системе отопления. На том проводе, где мультиметр покажет сопротивление, и будет заземление.

После прозвонки всех концов их надо пометить маркером. Это поможет вновь не запутаться, выполняя монтаж.

Монтаж люстры

Располагаться люстра должна в наиболее подходящем месте, чтобы ее свет охватил все участки комнаты. Обычно в квартирах этим местом является центр потолка. Традиционные люстры крепятся петлей к потолочному анкерному крюку. Светодиодные модели с пультом управления и некоторые другие осветительные приборы могут комплектоваться монтажной планкой. Она дюбелями фиксируется на потолок. После того, как завершается сборка самой люстры, ее фиксируют гайками к выступающим шпилькам монтажной планки.

Крепление на потолок

Монтаж на подвесной или натяжной потолок требует заранее подготавливать подвесы или закладные. Их крепят до того, как будет выполнена сборка подвесной конструкции. Для закладной подойдет деревянный брус. По толщине он должен быть на одном уровне с будущим потолком. К брусу монтажную планку крепят саморезами.

Сборка соединений обязательно должна происходить с применением соединительных колодок. Они обеспечат прочный и безопасный контакт.

Подключение люстр с вентилятором

Монтаж на потолок люстры, совмещенной с вентилятором, очень удобен. Электротехническое изделие обеспечит освещение комнаты и заменит летом кондиционер. Обычно такие приборы устанавливали в офисах, но сейчас они уже стали популярны для жилых комнат. Приобретая изделие, надо обратить внимание, чтобы с ним была инструкция. В ней содержится схема подключения к электросети.

Внутренняя схема электроприбора

Раньше инструкции подобных электроприборов содержали дополнительный пункт, где отображалась схема внутреннего электрооборудования и подробное описание принципа работы. Сейчас многие производители убрали этот раздел, оставив только подключение к электросети. Для рядового потребителя это не так уж и важно, но если поверхностно рассмотреть, то простая схема прибора состоит из осветителя, со встроенным электродвигателем вентилятора. Каждый из них может включаться отдельно двухклавишным выключателем или одновременно одноклавишным.

Схема подключения к одноклавишному выключателю не очень практична. При включении освещения вентилятор все время будет вращаться, что при низкой температуре будет лишним. Выполнить подключение такого прибора лучше будет двойным выключателем, где каждая клавиша предназначена для управления определенным элементом.

Прямое подключение

Схема прямого подключения непрактична, но, как существующий вариант, ее надо рассмотреть:

Схема с одноклавишным подключением

Первым выполняют монтаж нулевого провода, идущего от распределительной коробки. Ноль подсоединяют одновременно к двум проводам, идущим от люстры. Первый провод – это ноль электродвигателя вентилятора, второй нулевой провод выходит от цоколя лампы. Если люстра содержит несколько лампочек, они будут соединены между собой внутри корпуса одним нулевым проводом.
Фазу подключают проводом, идущим от выключателя. Схема подключения одинакова. Сетевую жилу подключают к фазному выходу электродвигателя вентилятора и одновременно к проводу, идущему от центрального контакта лампы. Но с фазным проводом не все так просто. Если люстра оборудована, например, тремя или пятью лампами, с корпуса будет выходить два фазных провода. Они требуют подключения к двойному выключателю для управления отдельной группой лампочек. Вариант с одноклавишным выключателем предусматривает соединение этих двух выходов, что при включении вызовет свечение всех лампочек.

Как видно, принцип прямого подключения прост. Включили клавишу, ток пошел по двум проводам, загорелись лампочки и заработал вентилятор. То есть, для управления вентилятором и лампами используется только одна клавиша прямого подключения.

Раздельное подключение

Сложнее происходит монтаж люстры с раздельным подключением. Здесь предусмотрено подключение к двойному или даже тройному выключателю с большим количеством проводов:

Схема с двухклавишным подключением

Первым делом необходимо индикатором отследить ноль и фазу.
Вначале, как всегда, идет подключение нулевой жилы ко всем нулевым выходам люстры.
От двойного выключателя будет идти две фазные жилы. Одну подключают к соответствующему выходу электродвигателя вентилятора, другую соединяют с фазным проводом, идущим от центрального контакта лампы. Если лампочек несколько и выходит с корпуса люстры две фазных жилы, их аналогично рассмотренной схеме подключения соединяют вместе. Тогда от включения одной клавиши будут загораться все лампочки, а вторая клавиша будет предназначена для управления вентилятором.
Если требуется, чтобы лампочки многорожковой люстры включались группами, например, гореть будет два рожка или сразу все, потребуется подключение к трехклавишному выключателю. Тогда одна клавиша будет предназначена для управления вентилятором, а две другие – освещением. Схема подключения остается неизменной, только используется уже три фазных жилы, подходящих от каждой клавиши к соответствующему выходу на люстре.

Схема управления несколькими клавишами немного сложнее, но она более эффективна для комфортного пользования.

Провод заземления люстры

Ввиду того, что люстры с вентилятором оборудованы электродвигателем, они снабжены заземляющим контактом, обозначенным «PE». Проводка старых квартир не предусматривает прохождение от распределительного щита провода заземления. Его придется проложить самостоятельно или просто заизолировать этот контакт на самой люстре.

Подключение люстры с пультом

Современным осветительным прибором является люстра с пультом управления. Ее работа не ограничена одним освещением. Устройство можно использовать как декоративную подсветку, таймер или светомузыку. Все программы, заложенные в памяти, можно выбрать пультом управления.

Схема и комплектация устройства

Схема люстры с пультом управления состоит из нескольких светодиодных светильников, объединенных блоками. Их работой управляет контроллер. Он помогает выбирать разные режимы освещения, а также включать или отключать разные блоки светильников. В свою очередь, к контроллеру подсоединено устройство направления, получающее команды с пульта.

Некоторые модели контроллеров продаются совместно с пультом управления отдельно от люстры. К такому прибору самостоятельно подключают несколько светильников. Это позволяет дистанционно управлять освещением, увеличив количество его режимов. Если сравнить двойной выключатель и контролер, то первый сможет управлять только двумя электрическими линиями, а функциональность второго устройства возрастает до шести линий.

Кроме дистанционного устройства управления, возможна установка стационарного пульта. Его монтаж выполняют вместо настенного выключателя. Предназначен стационарный пульт для управления освещением и поиска утерянного дистанционного устройства за счет встроенного звукового сигнала.

Подключение с дистанционным пультом

Проще всего подключить светильник с пультом в старых квартирах, где к месту его монтажа подходит два или три провода. Новые постройки имеют современную разводку электрической сети, состоящей из четырех проводов. Четвертая жила идет для заземления. Если провод не отличается цветом изоляции, придется потратить немного времени, чтобы выявить его и подключить к корпусу светильника или просто заизолировать.

Подключение с дистанционным пультом

Схема подключения к остальным проводам следующая:

Первой подключают нулевую жилу линии к соответствующему выходу светильника.
Так как управлять освещением теперь можно с пульта, надобность в настенном выключателе отпадает. Но он должен быть постоянно включен, чтобы ток поступал к светильнику. Как вариант, его можно, вообще, убрать со стены, а два контакта соединить внутри коробки и заизолировать.
Если на стене стояло одноклавишное отключающее устройство, значит, к светильнику будет подходить только одна фазная жила, которую надо подсоединить.
От двойного выключателя, естественно, выходит два питающих провода. Тогда один подключают к люстре, а другой просто изолируют. Для безопасности ненужную вторую жилу лучше дополнительно отключить и заизолировать внутри коробки настенного выключателя.

Подключая такой прибор, главное, не перепутать фазу и ноль. Электронные схемы очень чувствительны и могут перегореть.

Подключение со стационарным пультом

Монтаж стационарного пульта возможен, только если к светильнику подходит три провода. Его монтируют вместо двойного выключателя на стене:

Подключение со стационарным пультом

Отключающее устройство удаляют со стены. Должна остаться коробка с тремя концами провода. Два свободных конца – это фазные жилы, идущие к светильнику от бывших клавиш. Третий конец подводит фазу, питающую через выключатель первые две жилы. На данный момент они все разведены по сторонам.
Первый выход светильника соединяют на потолке совместно с нулевой и одной бывшей фазной жилой.
Второй выход светильника подключают к оставшейся второй бывшей фазной жиле.
Следующие работы предусматривают монтаж стационарного пульта на стену. Но сначала мультиметром находят пару жил из торчащих из коробки проводов, между которыми возникает 220 вольт. Их подсоединяют к клеммам стационарного пульта, обозначенными буквами «N» и «L».
Оставшийся третий свободный конец подводят к клемме, обозначенной «OUTPUT».

Вот и все, осталось закрепить устройство на стену и проверить работоспособность.

Подключение к двухклавишному выключателю

Прежде чем подключить к двухклавишному отключающему устройству любую люстру, надо обратить внимание на потолок, где выходят концы жил, и посчитать их. Минимум для двойного выключателя должно быть три провода: один ноль и две фазы. Если имеется четвертый конец – это заземление. Его надо просто заизолировать или прикрепить к металлическому корпусу люстры. Определившись, где какой провод, можно прикрепить осветительный прибор на потолок и подсоединить его:

Итак, на стене установлен двойной выключатель. На потолок идет три или четыре жилы. Что делать с заземлением – уже определились, остается разобраться с оставшимися тремя концами. Их распределение зависит от количества рожков люстры.
Однорожковый прибор совместить с двумя клавишами нельзя, к тому же неразумно делать такую комплектацию. Ведь придется изолировать одну фазу на потолке, тогда вторая клавиша останется нерабочей. Следовательно, люстра должна быть с тремя, пятью или большим количеством рожков, но не меньше двух.
Независимо от количества рожков, подключение конца нулевой жилы делают к выходящему соответствующему проводу из люстры. Внутри корпуса он соединен со всеми цоколями ламп.
Остающиеся на потолке два фазных конца являются частью линий, подходящих к двум клавишам выключателя. Их необходимо подключить к двум выходящим из люстры фазным проводам, тогда каждая клавиша будет управлять определенной группой лампочек.
Бывает, что многорожковый осветительный прибор снабжен тремя фазными выходами. Тогда два из них на свое усмотрение надо соединить между собой, чтобы количество выходов соответствовало количеству клавиш.

Подключение к двухклавишному выключателю

Двойной выключатель разумно совмещать с прибором, оборудованным не менее тремя рожками. Это позволяет оптимально компоновать количество работающих ламп. В трехрожковой люстре можно, например, включать одну лампочку или сразу три. Удобные варианты компоновки получаются с пятирожковой или шестирожковой люстрой. Каждой клавишей можно включать определенное количество лампочек. Готовое изделие с завода уже разбито на группы, но при желании люстру можно разобрать и скомпоновать группы ламп по своему усмотрению.

Подключение к одинарному (одноклавишному) выключателю

Простейшая схема подключения одной лампочки к одноклавишному выключателю состоит из двух проводов: ноль и фаза. Они выходят в равном количестве на потолке и из люстры. Их остается только соединить между собой. Если на потолок выходит третий провод заземления, его просто изолируют или подключают к металлическому корпусу прибора.

Если намечен монтаж многорожковой люстры, то из нее будет выходить несколько фазных проводов. Их придется соединить между собой, чтобы получились те же два конца, как и на потолке. Одинарный выключатель просто будет вводить в работу одновременно все лампочки.

Подключение к одинарному выключателю нескольких люстр

Схема управления одной клавишей несколькими источниками света актуальна для группы светильников подвесного потолка, или нескольких люстр, висящих в большой комнате. При этом они должны соединяться параллельно. Для удобства подсоединения каждый прибор освещения имеет свою распределительную коробку.

Подключение нескольких приборов освещения к одному выключателю

Управление тремя люстрами через трехклавишный выключатель

Схема с трехклавишным выключателем удобна для подсоединения источников света кухни, ванной и туалета. Нулевой провод, как всегда, берется общий, а фазные жилы от каждой клавиши идут в разные комнаты к люстре.

Подключение галогенных люстр

Дизайн современных квартир предполагает использование для освещения галогенных ламп. Но такие источники света нельзя напрямую питать от электросети. Работа галогенных ламп происходит от понижающего трансформатора, что позволяет их использовать в сырых помещениях.

Схема галогенной люстры

Как и все источники света, галогенная люстра состоит из корпуса с отражателями. Вместо обычных, здесь установлено определенное количество галогенных ламп. Каждая группа источников света имеет свой понижающий трансформатор, рассчитанный на номинальное напряжение используемых лампочек.

Схема подключения к электросети

Схема подключения галогенных люстр к одинарному и двухклавишному выключателю ничем не отличается от монтажа источников света с обычными лампами. Отличия состоят только во внутренней схеме подключения. Сколько бы ни было галогенных ламп в люстре, каждая группа должна быть подключена к низкой стороне трансформатора. Причем лампы одной группы соединяются между собой параллельно.

Схема подключения галогенной

Торчащие на потолке фазные концы жил от выключателя подводят к высокой стороне каждого трансформатора. Ноль берется общий. То есть схема подключения галогенных люстр отличается только тем, что провод от выключателя к лампе идет через понижающий трансформатор.

Рассмотрев разные схемы подключения, можно сказать, что установка люстры не такое уж сложное дело. Если правильно разобраться со схемой, всю работу можно сделать своими руками.

Подключение люстры с вентилятором поэтапно

В зависимости от коммутируемой нагрузки, выключатели делятся на:

одноклавишные;
двухклавишные;
трехклавишные и т.д.

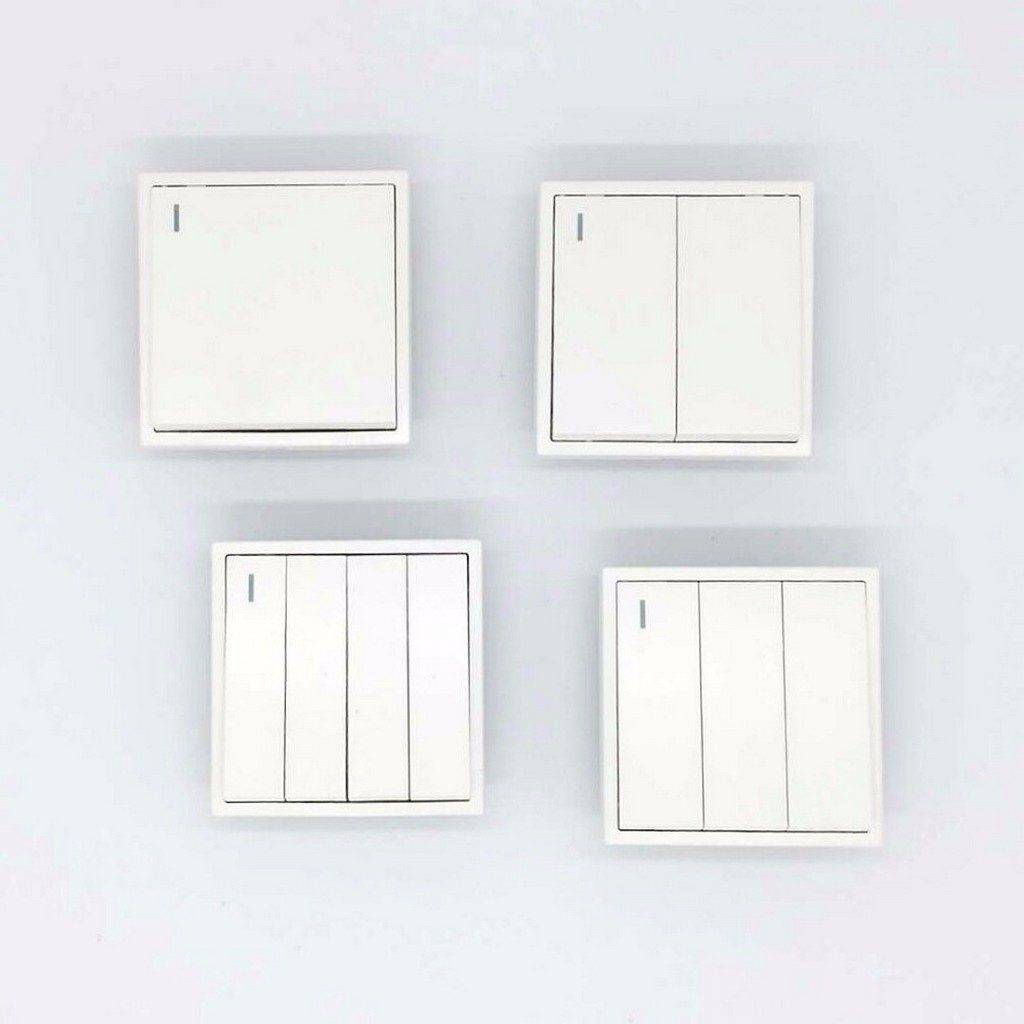

Клавишные выключатели

Сколько клавиш, столько и контактных групп внутри, это показывает скольким количеством приборов данный выключатель может управлять. Все выключатели имеют два положения «Вкл» и «Выкл», либо «0» и «1».

По варианту монтажа выключатели бывают:

для скрытой электропроводки;
для открытой прокладки проводов.

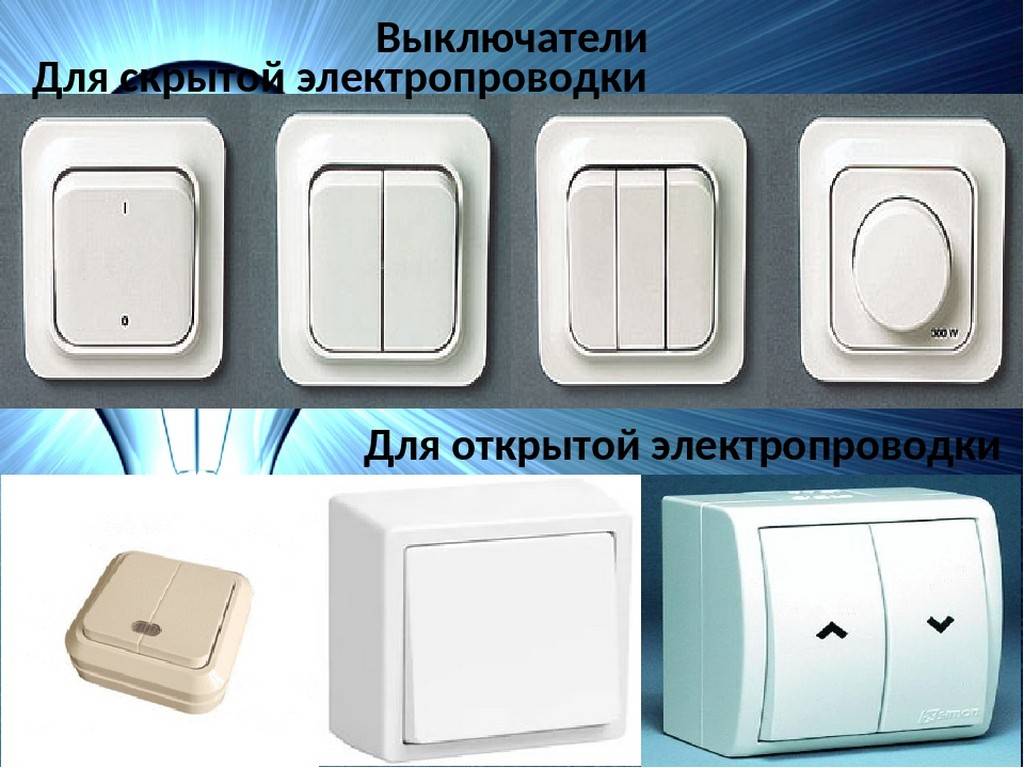

Варианты установки выключателей

По выполняемым функциям:

диммеры;
проходные;
перекрестные.

Каков стиль исполнения (класика, лофт, модерн и т.д.), такое и количество плафонов, что зависит от дизайна. Вполне закономерно что чем больше плафонов и ламп на люстре, тем больше мощность освещения и соответственно, как правило, увеличивается мощность потребления электроэнергии. Тем самым освещая более обширную площадь помещения.

По типу управления люстры делятся:

управление по проводам (двух или трех проводное подключение, плюс заземляющий контакт, если люстра имеет металлическую конструкцию);
управление беспроводное (по радио каналу или с телефона через Bluetooth);
комбинированные варианты.

Провод заземления в жилых помещениях имеется далеко не всегда, только в домах новой постройки или отреставрированных, то есть после капитального ремонта с заменой электропроводки. Согласно стандарту он имеет желто-зеленый цвет и подключается к такому же проводу на люстре. Если на своей люстре Вы его не обнаружили, тогда оголенный провод тщательно изолируем и оставляем в таком виде. Оставить его незаизолированным нельзя — случайно можете закоротить.

Ищем фазы и ноль

Для работы понадобиться:

инструмент (отвертка, пассатижи, бокорезы или кусачки и т.п.);
индикаторная отвертка, а лучше мультиметр (некоторые матерые электрики используют лампу накаливания с цоколем и 2 провода от него);
стремянка, стул или стол (важно обеспечить себе удобное, а главное безопасное место для работы).

Чтобы начать работу по подключению люстры, с остальными проводами тоже нужно разбираться: где «фаза», а где «ноль». В домах старой постройки все провода обычно одного цвета. Чаще всего — черного. В новостройках провода могут быть черные и синие, или коричневые и синие. Иногда присутствует красный. Чтобы не гадать по цветам, проще их прозвонить.

Посмотрите у себя на потолка количество проводов. Если у Вас три провода, а на стене двухклавишный выключатель, у вас должно быть две «фазы» — на каждую из клавиш и один «ноль» — общий провод. Прозванивать (а иными словами проверять на соответствие по цвету) можно мультиметром (тестером) или индикаторной отверткой (это специальная отвертка с лампочкой, которая загорается при наличии напряжения). Для выполнения данной работы необходимо перевести клавишу выключателя в положение «включено» (входной автомат на щитке тоже включен). После прозвонки, клавиши выключателя переведите в положение «выключено». Если есть возможность, лучше вырубить и автомат на щитке и подключать люстру с выключенным питанием.

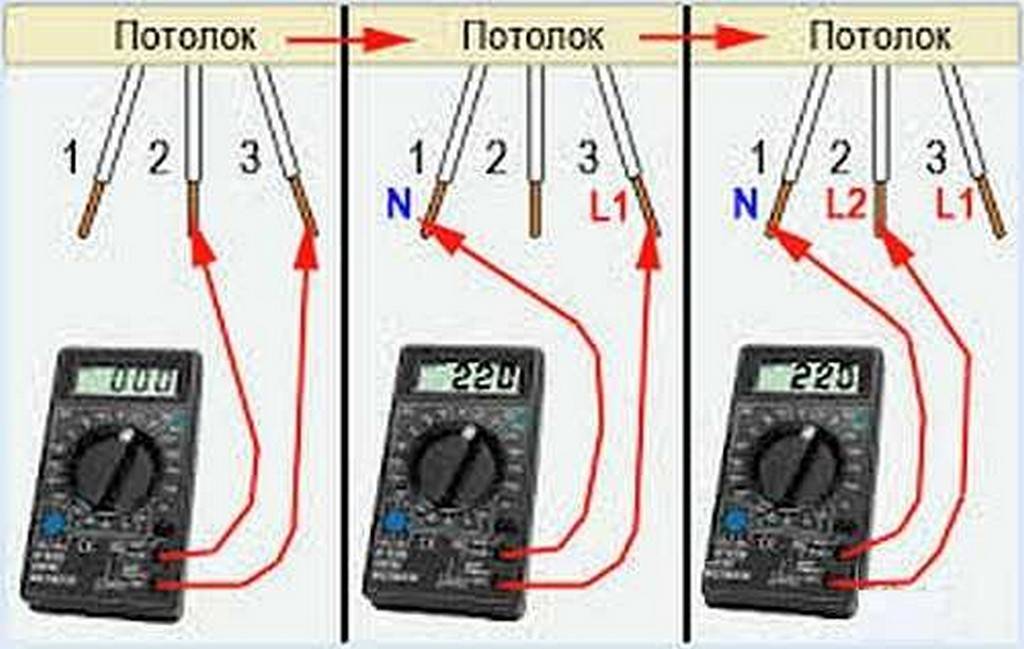

Используем тестер

Чтобы определиться с выбором люстры и вариантом подключения

Вам нужно определить ваш тип проводки (2-х, 3-х или 4-х проводная). Достаточно обратить взор на потолок и посмотреть, сколько проводов у вас выходит из перекрытия в том месте, где крепится люстра.
Какой выключатель используется для управления освещением (в таблице 1, 2-х клавишный или диммер).
Ниже следует таблица, из которой, выбираем желаемые функции, которые соответствуют номеру варианта Вашей электропроводки.
И рядом, в столбце видим, какая люстра выполняет эти задачи.

Нужно обратить внимание!

Если у вас с потолка выходит 3 провода, то в этом случае ваша проводка может иметь 2 «сценария» с небольшим отличаем друг от друга

Согласно одному варианту на люстру будет приходить с выключателя одна «фаза», а в другом варианте две – «L1» и «L2» (обратите внимание на количество клавиш на вашем выключателе).Если у Вас проводка имеет 4 провода, Вам повезло, поскольку здесь можно использовать вообще любой тип люстр и любые элементы управления

Схема соединения в зависимости от количества проводов

В зависимости от выполненной ранее проводки, из потолка могут выходить от 2 до 4 проводов. Схема соединения при этом может быть различной.

Как подключать люстру: советы по подключению разных видов люстр, схемы по подключению к выключателю Как собрать люстру: подробная инструкция для начинающих со схемой сборки и установки люстры (с подвеской, с пятью и тремя плафонами) Подключение люстры к двойному выключателю: схемы + правила монтажа Как подключить люстру с пультом управления Различные способы как подключить люстру к выключателю Как подключить люстру с 2, 3, 4 и более проводами своими руками? Схемы подключения проводов люстры Как подключить люстру с вентилятором схема подключения? - сантехника Как подключить провода к люстре Как подключить вентилятор к выключателю

2 провода

Самый простой вариант. Такая схема предполагает:

одноклавишный выключатель (или двойной задействован в качестве одинарного);
отсутствие проводника PE.

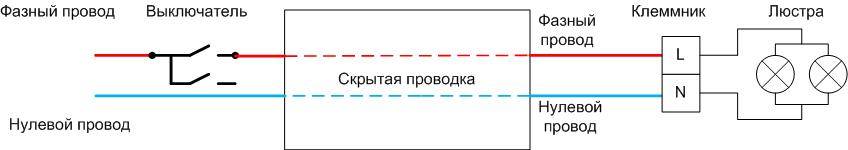

Схема подключения светильника к двум проводам.

Для подключения люстры надо убедиться, что выключатель разрывает фазный проводник, а также найти фазный провод на потолке. Но это делать необязательно по упомянутым причинам. В этом случае даже если применяется многорожковая люстра, управлять всеми лампочками можно только одновременно. Если светильник содержит несколько осветительных элементов и провода от них не выведены на клеммник, их надо соединить: фазные проводники к фазным, нулевые к нулевым. Соединить провода можно скруткой с последующей пропайкой, винтовыми или зажимными клеммами.

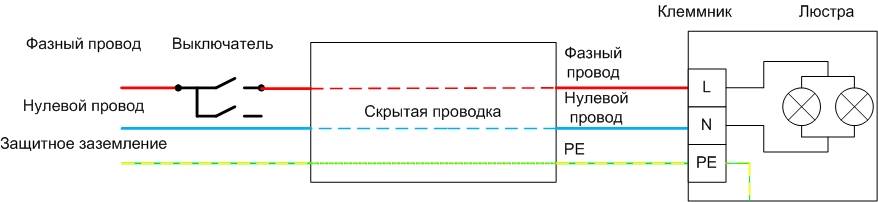

Схема и пример соединения проводов в люстре для подключения к двум проводам.

3 провода

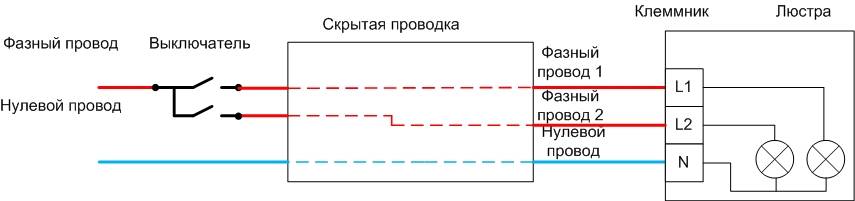

В случае с 3 проводами может быть два варианта схемы.

Способ №1

В системах TN-S или TN-C-S присутствует проводник PE. В этом случае схема почти не отличается от предыдущей, за исключением заземляющего провода.

Схема подключения светильника к трем проводам в системе с защитным заземлением.

Определить назначение провода можно по цветовой маркировке. Если ее нет, то фазный провод находится с помощью индикаторной отвертки (это надо сделать даже при наличии разноцветной изоляции). Отличить нулевой проводник от защитного с помощью отвертки не получится, мультиметр также малополезен – оба эти провода гальванически соединены между собой. Единственный выход – прозвонить проводники от места, где их можно идентифицировать до выхода из потолка.

Способ №2

В системе без защитного заземления (TN-C) три проводника, скорее всего, предполагают наличие двухклавишного выключателя.

Схема подключения светильника к трем проводам в системе TN-C.

Проводники N элементов многорожковой люстры соединяются между собой, фазные делятся на две связки, которыми можно управлять отдельно.

Схема группировки ламп в люстре.

4 провода

Если из перекрытия выходит 4 провода, то схема подключения многорожковой люстры предполагает:

двухклавишный выключатель;
наличие защитного проводника.

Схема подключения светильника к четырем проводам.

В остальном отличий от предыдущего варианта нет, и группировать лампы внутри светильника можно точно так же.

Возможен довольно редкий вариант, что четыре провода означают наличие трехклавишного выключателя, но это не намного сложнее варианта с двойником, отдельно рассматривать его нерационально.

Пошаговая инструкция: Как подключить светильник к тройному выключателю

Преимущества и недостатки

Светильник с вентилятором отличается множеством существенных достоинств:

Высокая функциональность. Устройство способно одновременно освещать и охлаждать помещение. Причем обе функции могут осуществляться как одновременно, так и порознь. Люстра с вентилятором полезна даже в холодное время года, когда она улучшает циркуляцию теплого воздуха, идущего от отопительного оборудования.
Простота монтажа. Установить светильник с вентилятором сможет любой желающий. В этом устройство выгодно отличается от кондиционера, для монтажа которого понадобится бригада специалистов.
Легкость в уходе. Мероприятия по уходу не отличаются от тех, которые необходимы обычному вентилятору или лампе.
Эстетичность. Вентилятор с лампой отлично вписывается в большинство интерьерных решений. В отличие от кондиционера, в случае с вентилятором не понадобится установка наружных или внутренних блоков, а также прокладка воздуховодов.
Экономичность. Незначительное потребление электроэнергии.

При взаимодействии с кондиционером наблюдается синергетический эффект. Иными словами, в результате совместной работы двух систем повышается общая эффективность охлаждения. Происходит это благодаря способности лопастей к равномерному распределению воздушных потоков по помещению.
Улучшение микроклимата в комнате. Уменьшение вероятности сквозняков ввиду стабилизации температуры воздуха.
Безопасность для здоровья. Эффект от работы вентиляторов основан на природной функции организма охлаждаться благодаря рассеиванию тепла в окружающую среду. Лопасти усиливают циркуляцию воздушных потоков вокруг тела, позволяя ему интенсивнее рассеивать лишнее тепло. При этом комфорт обеспечивается без уменьшения температуры воздуха. В этом отличие воздействия вентилятора от эффекта кондиционера.
Малогабаритность. Люстра с вентилятором эффективно работает даже в небольшом помещении.
Возможность использования как внутри здания, так и на улице (в беседках, на террасах). В этом особенность работы вентилятора, если сравнивать его с кондиционером, предназначенным для работы только внутри дома.
Низкая травмоопасность. Лопасти вентилятора находятся достаточно высоко, чтобы не причинить вреда людям и домашним животным.

Есть у светильников с вентиляторами и недостатки:

Шумность. Конкретный показатель шума зависит от модели вентилятора и его возраста. В качественных устройствах уровень шумности приемлемый.
Воздушные завихрения. Потоки воздуха способны приводить в движение легкие предметы, шторы, пыль.

Устранение механических неисправностей

Бытовые вентиляторы не имеют в своем составе подшипников качения или им подобных, которые заменяются в случае выхода из строя. В них устанавливают подшипники скольжения
, вал вращается во втулках из бронзы. Они навсегда запрессованы в корпус. Но, даже если их оттуда вынуть, то заменить будет нечем. Во поэтому нужно своевременно смазывать такие подшипники. Стоит им некоторое время поработать «на сухую», и зазор между валом и подшипником увеличится. Это приведет к осевому биению вала, в результате – посторонний шум, снижение оборотов и увеличение скорости износа подшипника. Особенно это фатально для компьютерных кулеров.

Как подключить люстру Как подключить люстру (схемы соединения 2, 3, 4 проводов) Как собрать люстру — пошаговое руководство по монтажу, установке, подключению и правильной сборке люстры своими руками, 108 фото Как правильно подключить вентилятор в ванной к выключателю Подключение люстры к двойному выключателю: схемы + правила монтажа Как подключить люстру к выключателю - установка люстры Как подключить люстру самостоятельно: схемы подключения люстры к одиночному и двойному выключателю Какая схема подключения точечных светильников лучше – виды и способы монтажа Как подключить люстру : советы по монтажу - ремонт и отделка

Для смазки используется машинное масло
, но лучше применять веретенное
. Если в доме есть швейная машинка, то масло для ее смазки – лучший вариант для подшипников вентиляторов. Для смазки вентилятор нужно разобрать, чтобы добраться до подшипников. У кулеров и некоторых вытяжных вентиляторов достаточно отклеить защитную пленку с одной из сторон.

Обратите внимание на наличие загрязнений
подшипника. В некоторых случаях придется разобрать узел, почистить его, а затем – собрать и смазать

Не нужно наносить много смазки: подшипнику для нормальной работы достаточно одной-двух капель. Остальное будет разбрызгано по всему корпусу при первом же пуске. Капли масла внутри корпуса неплохо собирают пыль.

Если после смазки все равно наблюдается шум при работе, биение вала, то изделие придется выбросить. Заменить подшипник скольжения не получится.

Выбор люстры с вентилятором

После выбора конкретного внешнего вида, который идеально впишется в интерьер помещения, следует определиться с техническими характеристиками люстры-вентилятора

Существует два основных параметра, на которые следует обратить внимание при выборе данной продукции. Это мощность освещения и диаметр лопастей вентилятора

Важно выбирать устройство с достаточной мощностью освещения. Конечно же, две люстры тоже неплохо смотрятся

Но их наличие в небольшой комнате будет выглядеть нелепо и испортит весь интерьер. Не рекомендуется выбирать люстру с очень ярким освещением. От него быстро будут уставать глаза, и портиться зрение. Лучше всего, чтобы свет был в меру ярким и мягким. В качестве источника света могут использоваться как обычные лампы накаливания, так и более экономные варианты, такие как светодиодные лампы. Главное, правильно подобрать их мощность в соответствии с помещением.

Каждая люстра-вентилятор рассчитана на охлаждение помещения определенно объема. Перед покупкой стоит уточнить данные показатели.

Также стоит обратить внимание на наличие дистанционного управления. Люстры с вентилятором с пультом позволят включать-выключать без необходимости вставать с кровати

Также немаловажна регулировка яркости свечения люстры, которая осуществляется специальными диммерами, о выборе которых рассказано здесь.

Ручное включение люстры-вентилятора

При выборе люстры с вентилятором в детскую комнату следует учитывать некоторые дополнительные факторы. Прежде всего, она обязана быть максимально безопасным и ребенок ни в коем случае не должен до нее достать. Также рекомендуется выбирать люстру-вентилятор с более прочных материалов. Ведь порой дети во время игры могут чем-нибудь в нее кинуть. Но самое главное — она должна обязательно понравиться ребенку.

Естественно, выбор устройства для создания благоприятного микроклимата в доме лежит на его хозяине

Важно только помнить, что оно должно быть экономным, красивым, безопасным и функциональным. И только люстра с вентилятором обладает всеми этими качествами.
