Jec jd222my1 что это

Jec jd222my1 что это

Мне отдали зарядку на 6 выходов usb. Но при подключении разных устройств начинает глючить тачпад. Нашел тему на 4PDA где решили эту проблему путем впаивания в зарядное устройство конденсатора. Помогите пожалуйста определить на фото куда надо впаивать. Прилагаю ссылку на тему и фото моего зарядного.
P.S. Я полный чайник пишите пожалуйста поподробней
Ссылка — http://4pda.ru/forum/index.php?showtopi . ry27519612

_________________
Славяне всех стран объединяйтесь!

Последний раз редактировалось AlekseyEnergo Сб июн 10, 2017 18:15:28, всего редактировалось 1 раз.

Нарушение п2.7 правил форума. Предупрежден.

Сборка печатных плат от $30 + БЕСПЛАТНАЯ доставка по всему миру + трафарет

да, нужный

Источники питания для автомобильной электроники, включая маяки, GPS/ГЛОНАСС-трекеры и охранную сигнализацию, должны обеспечивать бесперебойное питание и безопасность, а также быть устойчивыми к вибрации и исправно работать при низких температурах. Батарейки FANSO EVE Energy обладают всеми необходимыми параметрами для надежной работы оборудования современного автомобиля.

На складе КОМПЭЛ доступны сетевые адаптеры (внешние блоки питания) производства MEAN WELL, представленные семействами GS, GST и GSM различного конструктивного исполнения: в розетку и настольные. Адаптеры GS и GST предназначены для питания различных промышленных и бытовых приборов, а семейство GSM может применяться для питания устройств медицинского назначения, поскольку соответствует требованиям EN 60601-1 и 60601-1-11. При этом они характеризуются малым потреблением энергии на холостом ходу.

jy222m — это и есть Y-конденсатор, ставь, 250В нормированы у них _всех_ по переменке ( т.е. сказано, что его можно втыкать в сеть с напряжением до 250В )

На кондере же не даром написано x1

Добавлено after 15 minutes 44 seconds:

Последний раз редактировалось timdorohin Пн июн 12, 2017 19:33:18, всего редактировалось 1 раз.

Гугль, великий и ужасный:

Ну и то, что такой конденсатор я ток шо вытащил у себя из коробка с комплектующими)
ТС же маркировку указал — найти — минутное дело.

Всё правильно — Y-конд давит синфазную помеху (common-mode noise). Но глючат ли девайсы из-за синфазки — тот ещё вопрос; если честно, мне не особо верится. В любом случае залепить туды однонановый Y — не помешает.

Я б первым делом сделал другое — напаял СМД-керамики параллельно выходным электролитам. Судя по габаритам, там больше тыщи микрофарад ну никак не влезут, а у флайбака пиковый ток велик. Я в подобные зарядники лепил СМД 16В на 10. 22 мкф в корпусе 1210 (у них резонас под мегагерцем, для питальников самое оно), на экране осциллографа реально творят чудеса.

А поскольку место там слегка позволяет, сами электролиты бы получшее поставить. Выбрать с наименьшим ЭПС.

во первых.(это к примеру) — у меня одна из фаз(особенно ночью) — 248. 250в., и по этому я б не ставил jy222m, я б нашол jn222m(400в).
во вторых — я процитировал человека с другой темы(ссылка в 1 посту), он русским языком пишет — 1. 3 КилоВольт. и имеет (наверное) ввиду то что на рис.

з.ы. — и спасибо, буду знать, а то маркировка там Мего не читабельная

Последний раз редактировалось BF-2 Пн июн 12, 2017 22:54:31, всего редактировалось 1 раз.

Впаял я этот конденсатор (jy222m). Всё работает. Тачпад не глючит. Спасибо всем кто помогал!
P.S. За качество пайки не ругайте. Нормального паяльника еще нет, да и спешил.

Отзыв: Помехоподавляющий конденсатор JNC JN222M — Для подавления электромагнитных помех.

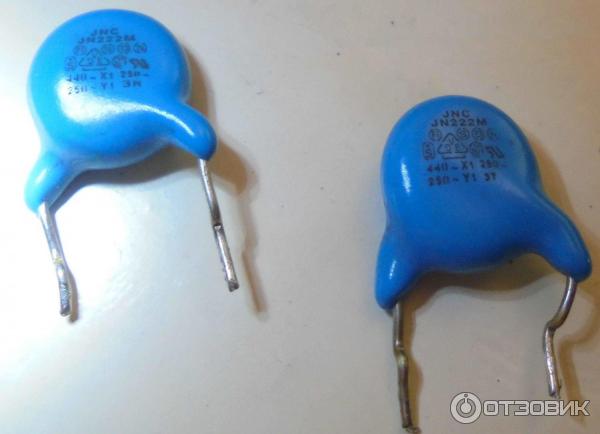

Во многих более-менее прилично выстроенных в отношении электрических принципиальных схем импульсных блоках питания, во входных цепях используются вот такие неполярные высоковольтные конденсаторы:

Они рассчитаны на напряжение переменного тока в 250 вольт (Y1) и 440 вольт (X1). Иными словами, способны работать с напряжением бытовой электрической сети 230V. На конденсаторах с фотографии имеются сразу обе маркировки. Тем не менее, импульсное пробивное напряжение таких конденсаторов ещё выше, и составляет не менее 5000 вольт (Y1), а при маркировке (X1) — 8000 вольт. Они изготовлены с соблюдением самых высоких норм надёжности и электробезопасности. Предназначены такие конденсаторы для подавления электромагнитных помех, возникающих по цепям питания самых различных радиоэлектронных устройств. Их класс электробезопасности высокий X1, Y1, что маркировано на корпусах. Все подобные конденсаторы с такой маркировкой на корпусах универсальные, и способны успешно заменять друг друга. В схемах тех же импульсных блоков питания они нередко устанавливаются параллельно сетевой шине 230V. А также включаются в роли специального помехоподавляющего конденсатора в такое интересное место, как конденсаторное соединение входной и выходной цепей импульсного блока питания с примерно такой электрической принципиальной схемой:

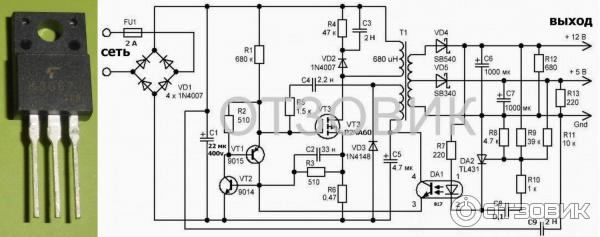

Это конденсатор С9 на изображённой на верхней фотографии типовой схеме импульсного блока питания с выходными напряжениями 12V и 5V. Он применён с целью уменьшения проникания постоянно там присутствующих высокочастотных пульсаций с первичной обмотки импульсного трансформатора в выходные цепи. Вот как этот конденсатор физически выглядит на реальной схеме импульсного блока питания Gembird SPP26-12.0/5.0-1500:

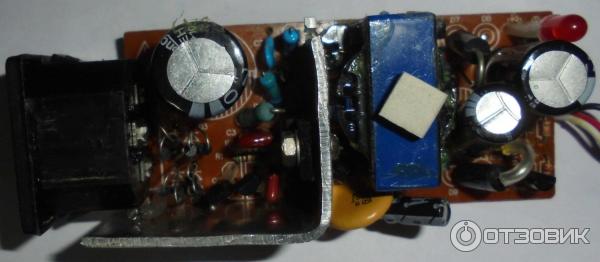

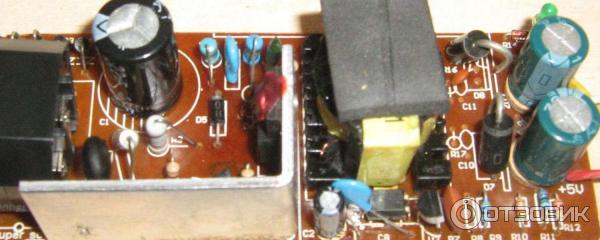

На верхней фотографии нужный конденсатор расположился внизу печатной платы, он в круглом голубом корпусе, и маркирован на плате как С8. Но это не помехоподавляющий конденсатор JNC JN222M, а обычный неполярный конденсатор на 1 kV, выступающий в роли помехоподавляющего. Притом выполнен он в миниатюрном корпусе:

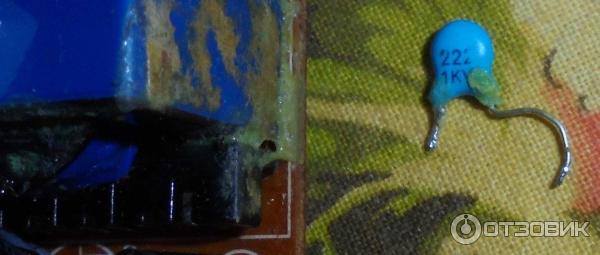

Как видно из его маркировки, такой конденсатор рассчитан на максимально допустимое напряжение 1 кВ (1000 вольт), и емкость его в 2200 пФ, как и у конденсатора JNC JN222M. Тем не менее, обычные высоковольтные конденсаторы вместо JNC JN222M производители устанавливают в целях экономии. Несмотря на то, что такой конденсатор на рабочее напряжение в 1000 вольт, всё-равно теоретически существует вероятность его пробоя. После чего фазное напряжение электрической сети способно попасть в выходные цепи импульсного блока питания. Что представляет опасность для жизни и здоровья пользователя. Ведь при пробое обычного конденсатора на 1 кВ между его выводами возникает короткое замыкание. А при пробое конденсатора JNC JN222M между его выводами возникает разрыв, что безопасно для пользователя. Именно эти фактором объясняется повышенная электробезопасность конденсаторов JNC JN222M.

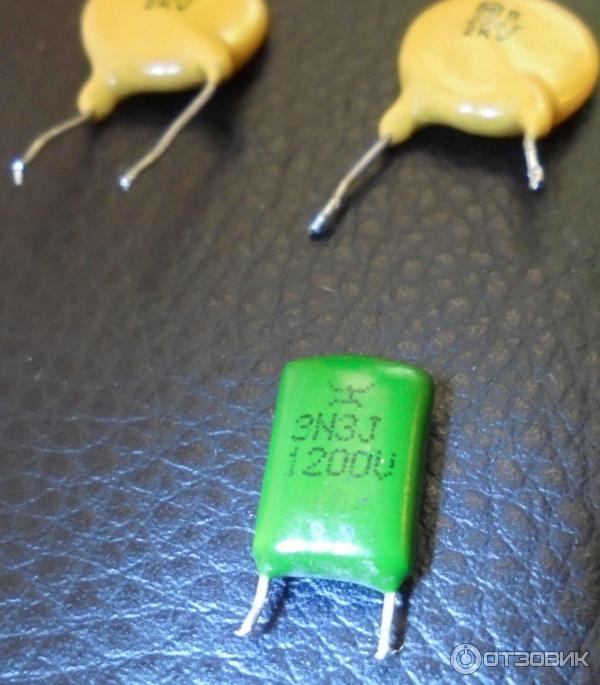

На нижней фотографии обычный полиэфирный пленочный конденсатор в зелёном корпусе на приличные 1200 вольт максимально допустимого рабочего напряжения, и ёмкостью 3300 пФ:

Такой в ответственных высоковольтных цепях типа конденсатора C9 лучше не использовать. А вот в качестве высоковольтного конденсатора C3 на приведённой выше схеме, в первичной обмотке импульсного трансформатора, он будет отлично работать. Защищая ключевой транзистор от высоковольтных выбросов напряжения. Этот самый C3 должен быть на рабочее напряжение не ниже 1 кВ.

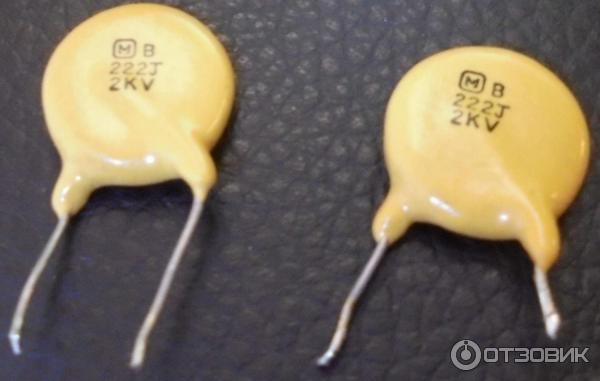

А вот эти высоковольтные конденсаторы на 2200 пФ ёмкости выполнены весьма солидно, они уже в нормальных размеров корпусах. И на немалые 2000 вольт максимально допустимого рабочего напряжения:

Такие конденсаторы по надёжности уже могут уверенно работать в роли специального помехоподавляющего конденсатора С9 по приведённой в начале схеме. А вот тот конденсатор, который миниатюрный на 1 kV с одной из верхних фотографий, для надёжности и безопасности лучше заменить таким на 2kV:

Вместо того на 1kV, что стоял там ранее:

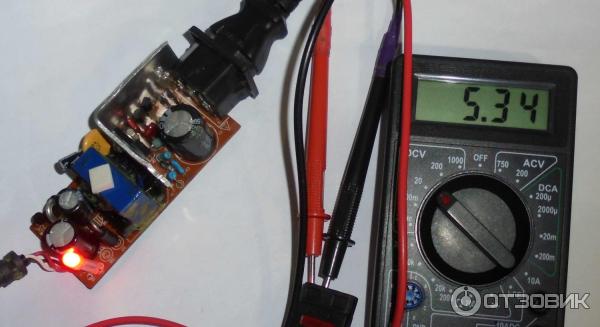

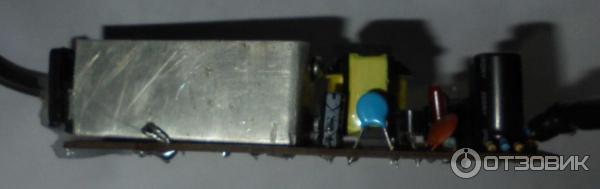

Главное, чтобы он смог войти на посадочное место по габаритам корпуса. На верхней фотографии далеко не самый качественный китайский импульсный блок питания SY-002-5-12 на 5V и 12V 2A. Где производитель сэкономил, пожалуй, на всех радиодеталях. В результате чего без переделок эксплуатировать такой блок просто опасно. Такой блок питания в работе уже после проведённых доделок:

Однако ещё лучшим вариантом будет установить в качестве C9 по приведённой выше электрической принципиальной схеме вместо конденсатора 2200 пФ на 2kV именно помехоподавляющий конденсатор JNC JN222M 2200 пФ.

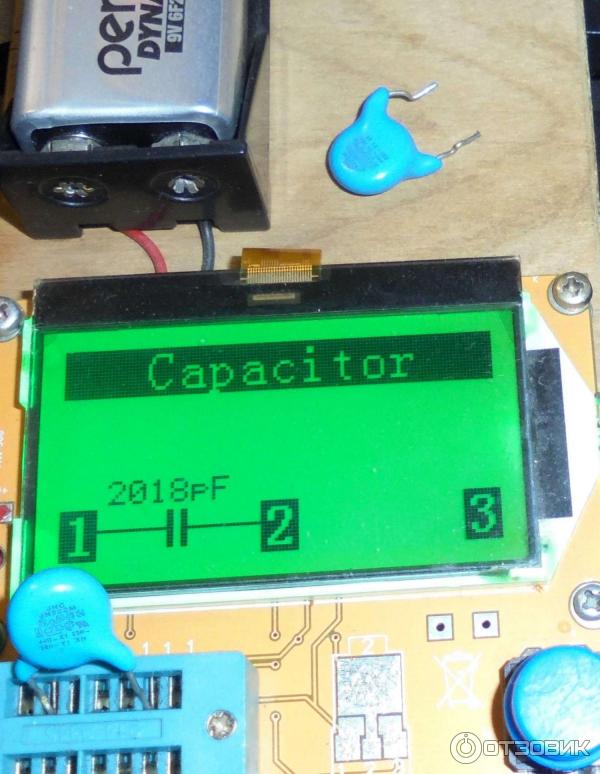

При измерениях двух конденсаторов JNC JN222M с помощью умного тестера на базе ATMega328p оба продемонстрировали чуть сниженную по сравнению с маркированной ёмкость. Первый из них имеет 2018 пФ ёмкости:

А второй ещё чуть меньше:

Также помехоподавляющие конденсаторы JNC JN222M нередко встречаются в компьютерных блоках питания. Где они, как правило, шунтируют шины сетевого напряжения на шину заземления. Иными словами, на металлический корпус компьютерного блока питания и на корпус всего компьютера в целом. Таким образом, к качеству и надёжности таких конденсаторов предъявляются самые высокие требования. Ведь при их возможном пробое на корпусе компьютера может появиться фазное напряжение электрической сети.

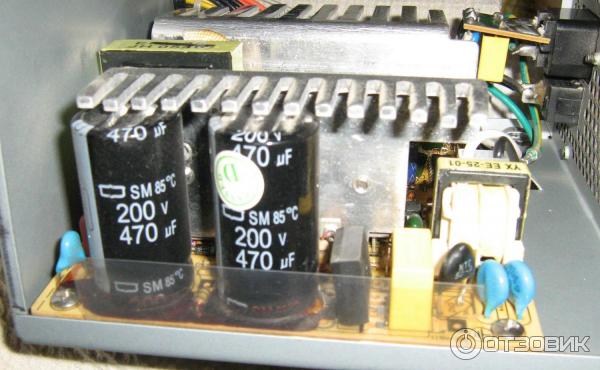

На нижней фотографии печатной платы компьютерного блока питания Microlab M-ATX-360 360W на переднем плане справа внизу виднеются два конденсатора JNC JN222M:

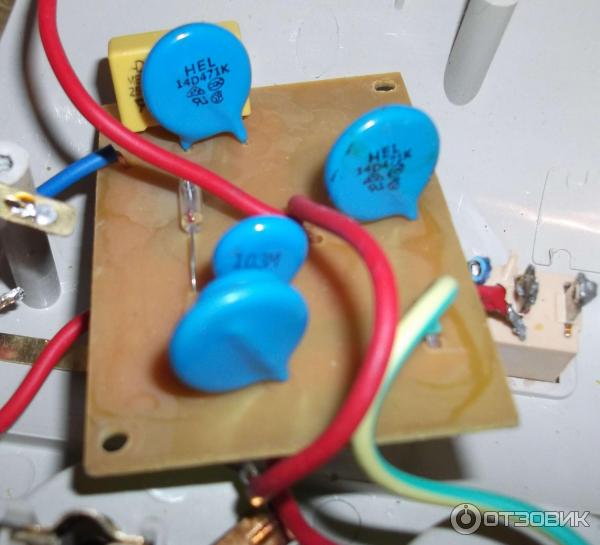

Также конденсаторы JNC JN222M, наряду с варисторами, могут встречаться в схемах хороших сетевых фильтров. На нижней фотографии изображена плата фильтрующих элементов с варисторами и конденсаторами из сетевого фильтра Sven Platinum Pro с 6-ю персональными кулисными выключателями для каждой из розеток:

В целом помехоподавляющий конденсатор JNC JN222M надёжная деталь. При этом заменять его другими похожими конденсаторами аналогичной ёмкости и рабочего напряжения, если на них нет маркировки класса электробезопасности X1 или Y1, нежелательно.
