Ленточный кабель
Ленточный кабель (другие названия: шлейф, флет-/флэт-кабель, гибкий или флексибильный кабель) — многожильный кабель, в котором жилы организованы не кругообразно в комплекте, в круглом изоляционном шланге, а проведены параллельно, рядом друг с другом. В первую очередь им пользуются при соединении многополюсных сигнальных линий в электрических устройствах и компьютерах. Раньше были использованы бифилярные, симметрические антенные кабели.
У многополюсных ленточных кабелей главное преимущество, что с помощью технологии перекрытия терминала (IDC, IDT [insulation-displacement technology / termination]) очень многие жилки с минимальными усилиями могут быть присоединены к разным портам (в т. ч. и к порту D-Sub), при этом не требуя в отдельности изолирования и последующего припаяния. У сигналов перекрестных помехов также меньше, чем в кругообразных кабелях и они могут быть лучше контролированы путем размещения сигналов и применения массовых проводов между критических сигналов.
В большинстве случаев для изготовления используется светло-серая штука ПВХ, на которой первый провод отмечен красным или черным краем. Существуют и ленточные кабели, кодированные цветом, в случае которых у соседних жилок десять разных цветов — согласно DIN IEC 62. В случае ленточных кабелей большего размера цвета повторяются в соответствии с количеством жилок.
У ленточных кабелей не более 96 жилок. Расстояние между жилками составляет 0,5-2,54 mm. Для сетки чаще всего используют 1,27 mm ширину, обеспечивая таким образом простое присоединение с двухрядными портами с 2,54 mm шириной.
В некоторых случаях ленточные кабели могут быть представлены вместе с прикрытием, чаще всего со специально для этого развитой фольгой из алюминия или меди.
По аэродинамическим причинам ленточные кабели в последние годы частично были заменены круглыми кабелями, так как ленточные кабели намного сильнее повреждаются впоследствии воздушных потоков в корпусах, чем круглые кабели.
Содержание
Специальные формы
Плоско-круглый кабель: скатанный ленточный кабель заложен вместе с прикрытием в обычном круглом кабеле. Для присоединения изолированные кончики скатываются и сжимаются к порту. Витая пара: формированы как обычные ленточные кабели только кончики, между которыми друг с другом скручено всегда два провода. Плоский ленточный кабель: у этой модели используются не шнуры, а металлические сетки, кончики которых накалываются непосредственно на порты, предназначенные специально для этого. В международной обстановке эта форма также известна под названием flat flex cable или FFC.
См. также
Примечания
Ссылки
| Ленточный кабель на Викискладе ? |
- Инструменты
Wikimedia Foundation . 2010 .
Полезное
Смотреть что такое «Ленточный кабель» в других словарях:
ленточный кабель — плоский кабель — [Я.Н.Лугинский, М.С.Фези Жилинская, Ю.С.Кабиров. Англо русский словарь по электротехнике и электроэнергетике, Москва, 1999 г.] Тематики электротехника, основные понятия Синонимы плоский кабель EN flat cableribbon cabletape… … Справочник технического переводчика
ленточный кабель — juostinis kabelis statusas T sritis automatika atitikmenys: angl. ribbon cable vok. Bandkabel, n rus. ленточный кабель, m pranc. câble ruban, m … Automatikos terminų žodynas
АНТЕННА — конструкция, используемая для передачи или приема радиоволн (т.е. электромагнитных излучений с длинами волн в пределах от АНТЕННА20 000 м до АНТЕННА1 мм). В качестве примеров использования антенн можно привести радио и телевещание, дальнюю… … Энциклопедия Кольера
Bandkabel — juostinis kabelis statusas T sritis automatika atitikmenys: angl. ribbon cable vok. Bandkabel, n rus. ленточный кабель, m pranc. câble ruban, m … Automatikos terminų žodynas
câble-ruban — juostinis kabelis statusas T sritis automatika atitikmenys: angl. ribbon cable vok. Bandkabel, n rus. ленточный кабель, m pranc. câble ruban, m … Automatikos terminų žodynas
juostinis kabelis — statusas T sritis automatika atitikmenys: angl. ribbon cable vok. Bandkabel, n rus. ленточный кабель, m pranc. câble ruban, m … Automatikos terminų žodynas
ribbon cable — juostinis kabelis statusas T sritis automatika atitikmenys: angl. ribbon cable vok. Bandkabel, n rus. ленточный кабель, m pranc. câble ruban, m … Automatikos terminų žodynas
ГОСТ 15845-80: Изделия кабельные. Термины и определения — Терминология ГОСТ 15845 80: Изделия кабельные. Термины и определения оригинал документа: 68. Асбестовая изоляция Изоляция из асбестовых нитей Определения термина из разных документов: Асбестовая изоляция 83. Баллонная изоляция Воздушно… … Словарь-справочник терминов нормативно-технической документации
ГОСТ 15845-80. ИЗДЕЛИЯ КАБЕЛЬНЫЕ. ТЕРМИНЫ И ОПРЕДЕЛЕНИЯ (СТ СЭВ 585-77) — Бронекабель Броня Броня, кабельная Группа Группа, вспомогательная Группа, направляющая … Словарь ГОСТированной лексики
ГОСТ 15845-80. ИЗДЕЛИЯ КАБЕЛЬНЫЕ. ТЕРМИНЫ И ОПРЕДЕЛЕНИЯ (СТ СЭВ 585-77) — Бронекабель Броня Броня, кабельная Группа Группа, вспомогательная Группа, направляющая … Словарь ГОСТированной лексики
Шлейф сигнализации
Безусловно, качество монтажных работ при создании системы сигнализации играет важную роль в том, как надежна будет система, но и то каким образом сформированы сами шлейфы при выполнении проекта, вносит немаленькую лепту в отсутствие «ложняка» и эффективность сигнализации.
Определение шлейфа сигнализации
Если Вас интересует точное определение шлейфа сигнализации, то нужно обратиться к ГОСТам. Мне известно три:
ГОСТ 26342-84 Средства охранной, пожарной и охранно-пожарной сигнализации. Типы, основные параметры и размеры
Шлейф охранной (пожарной, охранно-пожарной) сигнализации — Электрическая цепь, соединяющая выходные цепи охранных (пожарных, охранно-пожарных) извещателей, включающая в себя вспомогательные (выносные) элементы (диоды, резисторы и т.п.) и соединительные провода и предназначенная для выдачи на приемно-контрольный прибор извещений о проникновении (попытке проникновения), пожаре, неисправности, а в некоторых случаях и для подачи электропитания на извещатели.
ГОСТ Р 50776-95 Системы тревожной сигнализации. Часть 1. Общие требования. Раздел 4. Руководство по проектированию, монтажу и техническому обслуживанию.
Шлейф охранной сигнализации — Электрическая цепь, соединяющая выходные цепи охранных извещателей, включающая в себя вспомогательные элементы и соединительные провода и предназначенная для выдачи на приемно-контрольный прибор извещений о проникновении и неисправности, а в некоторых случаях и для подачи электропитания на охранные извещатели.
ГОСТ 52436-2005 Приборы приемно-контрольные охранной и охранно-пожарной сигнализации. Классификация. Общие технические требования и методы испытаний.
п. 3.11 Шлейф сигнализации безадресный (ШСБ): Шлейф сигнализации, соединяющий ППК с извещателями безадресного типа, информация о состоянии которых передается на ППК путем замыкания или размыкания контактов выходных реле, электронных ключей или изменением иных параметров извещателей.
п. 3.12 Шлейф сигнализации адресный (ШСА) (канал связи адресный (КСА)): Электрическая цепь, соединяющая ППК с адресными устройствами и предназначенная для осуществления цифрового (или аналогового) обмена данными между ППК и адресными устройствами.
Эти определения отличаются небольшими нюансами, но в целом понятно, что шлейф сигнализации это совокупность извещателей и выносных элементов, соединенных проводом. Его задача сообщать приемно-контрольному прибору о тревогах и неисправностях.
Принципиальная схема шлейфа сигнализации
В самом простом случае принципиальная схема выглядит следующим образом:
При постановке на охрану должна образоваться замкнутая электрическая цепь, т.е. контакты извещателей Хнз должны замкнуться, а Хнр — разомкнуться. В дежурном режиме в шлейфе присутствует напряжение (обычно 17-27 В) и протекает электрический ток (2-3 мА). ППК контролирует суммарное сопротивление шлейфа, при выходе величины сопротивления за установленные пределы, ППК формирует соответствующее извещение. Суммарное потому, что кроме оконечного сопротивления (Rок) присутствует сопротивление проводов и контактов реле. Сопротивление проводов и контактов не должно превышать для разных типов приборов величин от 200 Ом до 1 кОм.
В адресных шлейфах тревожные извещения формируются при резком изменении токопотребления извещателей.
Виды шлейфов сигнализации
Классификация шлейфов сигнализации выглядит следующим образом:
- знакопостоянные шлейфы — протекает постоянное напряжение, самый популярный вид, используются в охранной и пожарной сигнализации;
- знакопеременные шлейфы — в шлейфе переменное напряжение, применяются в пожарных ППК;
- шлейфы с пульсирующим напряжением (конденсаторные шлейфы) — также для пожарной сигнализации;
- адресные или адресно-аналоговые шлейфы — охранная и пожарная сигнализация;
- искробезопасные шлейфы — охранная и пожарная сигнализация (искробезопасность достигается использованием искробезопасных извещателей или барьеров искрозащиты на входе шлейфа во взрывоопасное помещение.
Принцип построения шлейфа сигнализации
Чтобы произвести посчитать стоимость работ, произвести монтаж необходимо выполнить проект сигнализации.
Ниже приведена структурная схема адресного и безадресного шлейфов сигнализации
Структурная схема безадресного шлейфа сигнализации
Структурная схема адресного шлейфа сигнализации
Как видите они мало чем отличаются: в адресном шлейфе нет оконечного элемента и он выполнен кольцевым (но это необязательно для охранной сигнализации).
В более детальном виде подключение извещателей в шлейф сигнализации обычно изображают на схеме электрических подключений:
Схема электрических подключений безадресного шлейфа сигнализации
Схема электрических подключений адресного шлейфа сигнализации
Прошу не кидать в меня камни за то, что на схеме отсутствую некоторые элементы (соединительные коробки), но в данном случае важен только принцип. Подробные схемы приведу в другой статье.
Параметры шлейфа сигнализации
Чтобы шлейф сигнализации исправно функционировал и Заказчик не страдал бы от ложных срабатываний и был уверен в надежности системы, при проектировании необходимо учитывать следующие факторы:
- максимальное количество извещателей — актуально при использовании извещателей пожарной сигнализации и охранных извещателей с питанием по шлейфу. Учитывая, что ток в шлейфе небольшой нужно рассчитать количество применяемых извещателей исходя из этого показателя;
- максимальная длина шлейфа — зависит от суммарного сопротивления шлейфа, но в основном от применяемого кабеля. Сопротивление шлейфа без учета оконечного элемента не должно превышать параметров, указанных в паспорте на приемно-контрольный прибор;
- сопротивление изоляции шлейфа — определено нормативными документами. Лучше всего использовать кабель проверенных производителей;
- защита от повреждений — необходимо предусматривать, если шлейф может быть поврежден в процессе эксплуатации;
- способ прокладки — зависит от конкретного помещения, от его отделки (можно прокладывать разными способами — в штробах, за подвесным потолком, в трубах в полу и пр.);
- помехозащищенность — прокладка на расстоянии не менее 50 см от сетей электропитания. В основном конечно данный пункт на совести монтажников (но данный момент должен быть прописан в проекте), а если Вы проектируете в BIM, то у Вас есть возможность учесть этот момент;
- тип кабеля для построения шлейфов — для пожарной сигнализации, только — негорючий.
Вывод
Принцип работы шлейфа сигнализации довольно прост, но требуются знания и опыт, чтобы его правильно построить. От этого зависит насколько надежной и эффективной будет вся система сигнализации.
Если статья показалась Вам интересной и/или полезной, поделитесь ею в социальных сетях.
Соединители для плоских кабелей (FPC, Micro-Match, AMP-Latch)
Соединители и внутриблочные соединения на основе плоских кабелей являются промышленным стандартом. Каждый вспомнит обилие плоских шлейфов в персональных компьютерах недалекого прошлого, устройствах с дисплеями и исполнительной периферией, струйных принтерах. TE Connectivity предлагает целый ряд семейств разъемов для плоских кабелей. Самым распространенным из них (FPC, Micro-Match, AMP-Latch) посвящена эта статья.
Работоспособность электротехнического изделия зачастую зависит именно от качества соединителей. Особенно, когда к конечному продукту предъявляются серьезные требования по эксплуатации: вибростойкость, стойкость к механическим повреждениям, пыле- и влагостойкость, способность находиться в химически агрессивной среде, широкий рабочий температурный диапазон и др.
Из личной практики, 6 из 10 случаев неисправности устройств связи связаны с соединителями. Возможные причины: коррозия, неплотное соединение, выпадение кабеля из-за вибрации либо действия неопытного персонала.
Широкое применение плоских кабелей практически во всех стационарных и мобильных приложениях (морские, наземные, воздушные) обусловлено рядом преимуществ таких соединений:
- компактность даже при большом числе контактов;
- простая и быстрая замена поврежденного кабеля;
- организация несущих проводников, исключающая запутывание;
- соединение отстоящих друг от друга модулей и исполнительных устройств в рамках одного блока или изделия;
- «подвижность» соединения. За счет гибкости и долговечности самого кабеля возможно подведение питания и сигнальных линий к движущимся узлам устройства (например, к каретке струйного принтера). Важно, однако, помнить, что движения должны совершаться в плоскости, параллельной полотну кабеля.
Стоит также отметить, что сами плоские кабели делятся на два больших класса: пленочные FFC-/FPC-кабели (называемые иногда гибкими печатными платами) и гибкие сигнальные шлейфы.
Соединители FPC для плоских пленочных кабелей
Гибкий пленочный кабель представляет собой один или несколько слоев диэлектрика с расположенными между ними проводниками. Такие соединители предназначены для объединения отдельных электронных узлов и элементов в единое устройство. FPC легко изгибаются, что позволяет производить монтаж в труднодоступных местах и увеличить плотность печатных плат.
Рис. 1. Расположение контактов с указанием их шага
Исходя из тенденций к миниатюризации всех технических средств, соединители FPC производства компании TE Connectivity разработаны с учетом жестких требований рынка (уменьшение шага контактов, высоты, возможность автоматизированного монтажа). Они отвечают всем этим требованиям, обеспечивают надежное соединение, защищают контактную площадку кабеля, имеют «нулевое» усилие сочленения (так называемое ZIF-соединение) и не требуют дополнительных инструментов для фиксации кабеля в соединителе. Соединители FPC нашли широкое применение в бытовых приборах, компьютерах, ноутбуках, принтерах, мобильных телефонах, смартфонах, различных карт-ридерах, видеокамерах, устройствах Глонасс/GPS, игровых консолях, телевизорах, медицинском оборудовании и многом другом.
Доступны соединители с шагом 0.25, 0.3, 0.5, 1.0 и 1.25 мм. Под шагом контактов здесь понимается расстояние между центрами граничащих контактов, расположенных в шахматном порядке, (рисунок 1).
По типу присоединения исполнение соединителей FPC делится на ZIF и non-ZIF. Последние рассчитаны на непосредственную вставку кабеля в колодку подпружиненных контактов с некоторым усилием. Иногда это приводит к заломам, и применение таких разъемов постепенно сокращается. Их неоспоримым преимуществом все еще остается низкая цена. Cоединители в ZIF-исполнении оснащены защелкой, которая фиксирует подключенный кабель в заданном положении. Защелки бывают различных конструкций, но задача у них одна – максимально упростить присоединение. Пример работы защелки можно проследить по рисунку 2.
Рис. 2. Принцип работы защелки соединителя FPC
FPC выпускаются с верхним и нижним расположением контактов (рисунок 3). Это обусловлено тем, что контактная площадка на пленочном кабеле может быть как с одной, так и с другой стороны. Плюс, устройство с выводом в виде пленочного шлейфа может устанавливаться различным образом относительно разъема. Чтобы избежать перекручивания шлейфа, предлагаются разъемы с верхним или нижним расположением контактов.
Рис. 3. Соединители FPC с верхним и нижним расположением контактов
Обобщенные характеристики соединителей серии FPC приведены в таблице 1.
Таблица 1. Обобщенные характеристики соединителей FPC
| Шаг контактов, мм | 0.25; 0.3; 0.5; 1.0; 1.25 |
| Число контактов | До 71 |
| Рабочий ток, А | До 1 |
| Рабочее напряжение | до 250 VAC/125 VDC |
| Корпус/защелка | Термопластик UL 94V-0 |
| Выводы | Олово, золото |
| Рабочая температура, °С | -40…85 |
С целью удовлетворить потребности инженеров-проектировщиков соединители FPC выпускаются в вертикальном и угловом исполнениях для поверхностного монтажа и монтажа в отверстия печатной платы, с разными конструкциями защелок и материалами контактов.
FPC входят в складскую программу официального дистрибьютора TE Connectivity компании КОМПЭЛ. Наиболее популярные складские позиции приведены в таблице 2.
Таблица 2. Складские позиции FPC
| Число контактов | Усилие присоединения | Монтаж | Шаг 0.5 мм | Шаг 1.0 мм | ||
| Расположение контактов | ||||||
| Верхнее | Нижнее | Верхнее | Нижнее | |||
| Код для заказа | ||||||
| 4 | ZIF | поверхностный | – | – | 84953-4 | 84952-4 |
| 6 | – | – | 84953-6 | 84952-6 | ||
| 8 | – | 1734592-8 | 84953-8 | 84952-8 | ||
| 10 | 1-1734839-0 | 1-1734592-0 | 1-84953-0 | 1-84952-0 | ||
| 12 | – | – | 1-84953-2 | – | ||
| 14 | – | 1-1734592-4 | 1-84953-4 | 1-84952-4 | ||
| 16 | – | 1-1734592-6 | 1-84953-6 | 1-84952-6 | ||
| 20 | – | 2-1734592-0 | 2-84953-0 | 2-84952-0 | ||
| 22 | – | 2-1734592-2 | – | – | ||
| 24 | 2-1734839-4 | 2-1734592-4 | – | 2-84952-4 | ||
| 30 | 3-1734839-0 | 3-1734592-0 | 3-84953-0 | 3-84952-0 | ||
| 34 | – | 3-1734592-4 | – | – | ||
| 40 | 4-1734839-0 | 4-1734592-0 | – | – | ||
| 50 | 5-1734839-0 | 5-1734592-0 | – | – | ||
Соединители Micro-Match для плоских кабелей
Семейство соединителей Micro-Match крайне велико и уже освещалось на страницах нашего журнала [7]. В рамках данной статьи нас интересуют только соединители для плоских шлейфов. Micro-Match являются одними из самых миниатюрных соединителей для плоских кабелей с шагом контактов 1.27 мм. Контакты луженые, полностью покрыты металлом (никаких пустых краев и т.д.), что предотвращает перемещение продуктов коррозии. Напомним, что главное преимущество Micro-Match перед другими видами соединителей – это наличие контактной пружинной системы в розетке, которая:
- нейтрализует относительные перемещения, вызванные вибрацией и тепловым расширением между контактами вилки и розетки;
- обеспечивает плотное соединение при любых обстоятельствах, защищая соединитель от фреттинг-коррозии (коррозия, возникающая при минимальном повторяющемся (локальном) перемещении двух поверхностей относительно друг друга в условиях коррозийной среды);
- обеспечивает защиту от истирания.
Варианты и комбинации использования различных типов вилок и розеток соединителей Micro-Match для плоского кабеля продемонстрированы на рисунках 4 и 5.

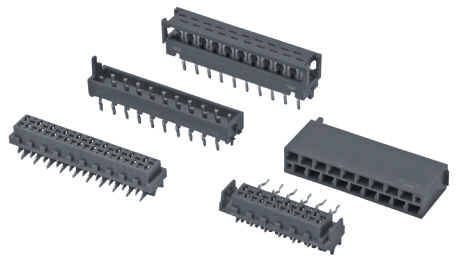

Рис. 4. Соединители Micro-Match для плоских кабелей
Рис. 5. Соединители Micro-Match на платах
Общие характеристики соединителей указаны в таблице 3.
Таблица 3. Характеристики соединителей Micro-Match
| Шаг контактов, мм | 1.27 |
| Число контактов | до 24 |
| Рабочий ток, А | до 1.5 |
| Рабочее напряжение | до 230 VAC/100 VDC |
| Корпус/защелка | Термопластик UL 94V-0 |
| Выводы | Фосфористая бронза |
| Рабочая температура, °С | -40…105 |
В таблице 4 приведены складские позиции розеток с верхним вводом для монтажа в сквозные отверстия печатной платы (рисунок 6), с верхним вводом для поверхностного монтажа (рисунок 7), с боковым вводом для монтажа в сквозные отверстия печатной платы (рисунок 8). Каждая розетка может быть с площадкой для автоматизированного монтажа и без нее.
Таблица 4. Складские позиции розеток соединителей Micro-Match
| Количество контактов | Розетка с верхним вводом для монтажа в сквозные отверстия печатной платы | Розетка с верхним вводом для поверхностного монтажа | Розетка с боковым вводом для монтажа в сквозные отверстия печатной платы | |||
| Бобина (2500 шт) | Коробка (250 шт) | Без площадки для захвата | С площадкой для захвата | Без площадки для захвата | С площадкой для захвата | |
| Код для заказа | ||||||
| 4 | 215079-4 | 7-215079-4 | 188275-4 | 7-188275-4 | 215460-4 | 7-215460-4 |
| 6 | 215079-6 | 7-215079-6 | 188275-6 | 7-188275-6 | 215460-6 | 7-215460-6 |
| 8 | 215079-8 | 7-215079-8 | 188275-8 | 7-188275-8 | 215460-8 | 7-215460-8 |
| 10 | 1-215079-0 | 8-215079-0 | 1-188275-0 | 8-188275-0 | 1-215460-0 | 8-215460-0 |
| 12 | 1-215079-2 | 8-215079-2 | 1-188275-2 | 8-188275-2 | 1-215460-2 | 8-215460-2 |
| 14 | 1-215079-4 | 8-215079-4 | 1-188275-4 | 8-188275-4 | 1-215460-4 | 8-215460-4 |
| 16 | 1-215079-6 | 8-215079-6 | 1-188275-6 | 8-188275-6 | 1-215460-6 | 8-215460-6 |
| 18 | 1-215079-8 | 8-215079-8 | 1-188275-8 | 8-188275-8 | 1-215460-8 | 8-215460-8 |
| 20 | 2-215079-0 | 9-215079-0 | 2-188275-0 | 9-188275-0 | 2-215460-0 | 9-215460-0 |
Рис. 6. Схема розетки с верхним вводом для монтажа в сквозные отверстия печатной платы
Рис. 7. Схема розетки с верхним вводом для поверхностного монтажа
Рис. 8. Схема розетки с боковым вводом для монтажа в сквозные отверстия печатной платы
В таблице 5 представлены складские позиции прямых вилок для монтажа в сквозные отверстия (рисунок 9), кабельных вилок с прокалыванием изоляции (рисунок 10), а также соединителей для монтажа в сквозные отверстия с проколом изоляции (рисунок 11).
Таблица 5. Выбор вилок, соединителей и изоляторов Micro-Match
| Количество контактов | Вилка прямая для монтажа в сквозные отверстия | Вилка кабельная с прокалыванием изоляции | Соединитель с монтажом в сквозные отверстия с проколом изоляции | |||
| Бобина (2500 шт) | Коробка (250 шт) | Бобина (2500 шт) | Коробка (250 шт) | Бобина (2500 шт) | Коробка (250 шт) | |
| Код для заказа | ||||||
| 4 | 215464-4 | 7-215464-4 | 215083-4 | 7-215083-4 | 215570-4 | 7-215570-4 |
| 6 | 215464-6 | 7-215464-6 | 215083-6 | 7-215083-6 | 215570-6 | 7-215570-6 |
| 8 | 215464-8 | 7-215464-8 | 215083-8 | 7-215083-8 | 215570-8 | 7-215570-8 |
| 10 | 1-215464-0 | 8-215464-0 | 1-215083-0 | 8-215083-0 | 1-215570-0 | 8-215570-0 |
| 12 | 1-215464-2 | 8-215464-2 | 1-215083-2 | 8-215083-2 | 1-215570-2 | 8-215570-2 |
| 14 | 1-215464-4 | 8-215464-4 | 1-215083-4 | 8-215083-4 | 1-215570-4 | 8-215570-4 |
| 16 | 1-215464-6 | 8-215464-6 | 1-215083-6 | 8-215083-6 | 1-215570-6 | 8-215570-6 |
| 18 | 1-215464-8 | 8-215464-8 | 1-215083-8 | 8-215083-8 | 1-215570-8 | 8-215570-8 |
| 20 | 2-215464-0 | 9-215464-0 | 2-215083-0 | 9-215083-0 | 2-215570-0 | 9-215570-0 |
Рис. 9. Схема вилки прямой для монтажа в сквозные отверстия
Рис. 10. Схема вилки кабельной с прокалыванием изоляции
Рис. 11. Схема соединителя с монтажом в сквозные отверстия с проколом изоляции
Соединители Micro-Match применяются при производстве автомобильных аудио- и мультимедийных систем, систем навигации, игровых консолей, базовых станций, телефонов, телевизионных приставок, аудиотехники.
Соединители для плоских кабелей AMP-Latch
Название серии соединителей AMP-Latch состоит из двух частей: АМР – название торговой марки, и Latch – «защелка».
Соединители AMP-Latch оснащены контактами IDC (Insulation-Displacement Connector – контакты со смещением изоляции). Данные контакты не требуют зачистки и подготовки кабеля. Одного нажатия на крышку розетки достаточно, чтобы проколоть сразу все контакты. Это позволяет значительно сократить трудовые затраты.
Подключение плоского кабеля происходит в четыре этапа:
- выравнивание проводов плоского кабеля относительно слота;
- вставка кабеля, нажим крышки (изоляция начинает смещаться);
- изоляция разрезана, проводники начинают деформироваться;
- кабель вставлен полностью, жилы плотно зажаты, соединение установлено.
После разреза изоляции проводник оказывается зажат в вилке. На него действует остаточное давление контакта, зубцы которого плотно зажимают проводник. Такое соединение можно назвать «без доступа воздуха». Следовательно, не будет коррозии и других вредных воздействий внешней среды. Срок службы соединения значительно возрастает.
Основные характеристики соединителей приведены в таблице 6.
Таблица 6. Характеристики соединителей AMP-Latch
| Характеристики/Наименование | Двухрядные розетки AMP-Latch | Вилки AMP-Latch с защелками | Вилки AMP-Latch в низкопрофильном корпусе |
| Число контактов | до 64 | ||
| Шаг контактов, мм | 2.54 | ||
| Корпус | Термопластик UL 94V-0 | ||
| Напряжение/ток | до 250 VAC/1А | ||
| Контакты | золото | ||
| Защелка | Термопластик UL 94V-0 | – | |
| Рабочая температура, °С | -65…105 | -40…105 | |
Корпуса вилок и розеток имеют элементы конструкции, которые позволяют избежать неправильного соединения.
Двухрядные розетки AMP-Latch (с центральным прямоугольным выступом) предназначены для обжима стандартного плоского кабеля с шагом 2.54 мм. Поставляются с крышкой на корпусе.
Вилки AMP-Latch в низкопрофильном корпусе выпускаются в прямом и угловом исполнении. Схемы приведены на рисунках 12 и 13. Размер «А» и складские артикулы – в таблице 7.
Рис. 12. Схема прямых вилок AMP-Latch
Рис. 13. Схема угловых вилок AMP-Latch
Помимо этого, выпускаются вилки с защелками. Также есть возможность заказать вилки стандартного исполнения прямые (для монтажа в сквозные отверстия с короткими защелками), угловые (для монтажа в сквозные отверстия с длинными и короткими защелками). Складские позиции приведены в таблице 7.
Таблица 7. Складские позиции соединителей AMP-Latch
| Количество контактов | Двухрядные розетки AMP-Latch, код для заказа | Вилки AMP-Latch в низкопрофильном корпусе | Вилки AMP-Latch с защелками | ||
| Размер А (на схеме 12, 13) | Прямые | Угловые | |||
| Код для заказа | |||||
| 10 | 1658621-1 | 20,35 | 1-1634688-0 | 1-1634689-0 | 5499922-1 |
| 14 | 1658621-2 | 25,43 | 1-1634688-4 | 1-1634689-4 | 5499922-2 |
| 16 | 1658621-3 | 27,97 | 1-1634688-6 | 1-1634689-6 | 5499922-3 |
| 20 | 1658621-4 | 33,05 | 2-1634688-0 | 2-1634689-0 | 5499922-4 |
| 26 | 1658621-6 | 40,67 | 2-1634688-6 | 2-1634689-6 | 5499922-6 |
| 40 | 1658621-9 | 58,45 | 4-1634688-0 | 4-1634689-0 | 5499922-9 |
| 50 | 1-1658621-0 | 71,15 | 5-1634688-0 | 5-1634689-0 | 1-5499922-0 |
В комплекте с соединителями AMP-Latch возможно применять различные дополнительные аксессуары, позволяющие сделать использование разъемов еще более удобным и практичным:
- съемный гибкий пластиковый язычок для разъединения розетки и вилки (120623-1);
- контакт-заглушка (на гребенке – 499712-1, россыпью – 104072-1). Используется, когда розетка может стыковаться с несколькими вилками, позволяет выбрать только одну правильную вилку для вставки. Вставляется в розетку, а в вилке удаляется соответствующий штырь;
- нейлоновый язычок (5088450-х). Разъединяет вилку и розетку. Предназначен для постоянного монтажа на розетке;
- планка для компенсации натяжения кабеля (499252).
Соединители широко используются при производстве промышленного и медицинского оборудования.
Заключение
История компании TE Connectivity насчитывает уже более 50 лет. На сегодняшний день она является одним из ведущих в мире поставщиков специализированных электронных компонентов и промышленных товаров. Компания выпускает более полумиллиона наименований продукции для различных отраслей, от автомобильной, военной, аэрокосмической промышленности, до производства телефонов, компьютеров и бытовых приборов. Соединители для плоских кабелей являются одним из фокусных направлений компании, от их качества зависит работа множества электронных устройств. На основе разъемов FPC, Micro-Match, AMP-Latch, можно организовать все необходимые и возможные внутриблочные соединения.
К преимуществам и отличительным особенностям соединителей производства компании TE Connectivity можно отнести:
- использование только качественных материалов;
- стабильность исполнения и геометрических размеров;
- надежное соединение, устойчивое к вибрациям, коррозии, тепловому расширению, окислению;
- большой выбор серий, типоразмеров;
- высокая межконтактная изоляция;
- возможность ручной и автоматической сборки;
- проектные поставки (и проектные цены);
- хорошее отношение цена/качество;
TE Connectivity традиционно дружественно настроена по отношению к разработчикам и инженерам. Рассмотренные серии соединителей сопровождаются полным набором документации и чертежей, отчетами испытаний. Есть возможность заказать бесплатные образцы для натурных испытаний.
Особенности подключения розеток шлейфом
Соединение розеток шлейфом часто используется при монтаже электрической проводки в квартире. Это достаточно распространенный способ подключения, по своей сути он является магистральным соединением потребителей.
Способы подключения
В настоящее время существуют две основных схемы обустройства электрической проводки в квартире:
- Радиальное подключение (иногда называемое подключением «звездой», которое не следует путать со схемой, используемых в трехфазных цепях). Такое техническое решение повсеместно применяется в квартирах и частных домах. Основными его достоинствами являются простота и надежность. Главный недостаток – большой расход дорогостоящего кабеля.
- Кольцевая схема. В нашей стране практически не используется, однако она широко распространена в некоторых регионах западной Европы. Смысл такого подключения состоит в том, что электрическая цепь, питающая нагрузку, замыкается в кольцо. Этим достигается возможность питания потребителей одновременно с двух сторон. Кольцевая схема значительно повышает экономичность электропроводки в сравнении с традиционным радиальным подключением и в то же время является более надежной по отношению к магистральной.
Схема подключения
В случае радиального подключения каждой розетке выделяется отдельная линия, идущая непосредственно к распределительной коробке. Естественно, надежность такой схемы является наиболее высокой из всех нерезервируемых подключений. С целью снижения расхода электрического кабеля, необходимого для монтажа электропроводки по радиальной схеме, часто применяется шлейфование розеток.
Подключение шлейфом может использоваться только в тех случаях, когда совокупная мощность потребителей, а также их технические характеристики и условия эксплуатации это позволяют.
В общем виде схема подключения группы розеток шлейфом выглядит следующим образом:
Поскольку в этой схеме в качестве мест соединения проводов используются клеммы розеток, то такое подключение обладает некоторыми свойствами последовательной электрической цепи. А именно:
- В случае отгорания провода на клемме одного из устройств (в таких местах как раз и происходит подавляющее большинство разрывов) все следующие за ним устройства оказываются неработоспособными.
- Подключение каждого из потребителей вызывает существенное увеличение тока в проводах, соединяющих розетки с электрической коробкой.
Таким образом, подключение розеток шлейфом целесообразно применять в случаях, когда совокупная мощность потребителей не превышает максимально допустимой мощности кабеля, питающего группу розеток.
Особенности монтажа группы розеток шлейфом:
- Согласно требованиям ПУЭ, РЕ-проводник не должен иметь разрывов. Для его соединения с клеммами электроустановки необходимо использовать отдельные ответвления. Неправильное присоединение заземляющего проводника может привести к тому, что в случае его обрыва на одной из розеток все остальные устройства также окажутся незаземленными. Поскольку определить качество заземления без проведения специальных измерений или визуального контроля целостности РЕ-проводника невозможно, то в этом случае не удается достигнуть необходимого уровня электробезопасности.
- Для защиты потребителей, питающихся от группы розеток, должен использоваться автоматический выключатель на 16 А. Если совокупная мощность запитываемых электроустановок превышает 3 кВт, то для каждого устройства необходимо прокладывать отдельную линию.
Монтаж ответвлений в подрозетнике
Чтобы в полной мере соблюсти требования ПУЭ и при этом не нести слишком больших затрат на прокладывание отдельного РЕ-проводника к каждой розетке, можно сделать ответвления непосредственно в подрозетнике. Для этого могут использоваться специальные клеммники или обжимные гильзы.
Главным достоинством клеммников является отсутствие необходимости использования специального инструмента для их монтажа. Такие изделия устанавливаются очень быстро и просто. Кроме того, каждое из них может быть легко демонтировано для проведения ремонта или обслуживания мест соединения элементов проводки.
В свою очередь, к преимуществам обжимных гильз относится более высокое качество электрического соединения, а также их низкая цена.
При использовании клеммников или обжимных гильз необходимо действовать очень аккуратно, поскольку потребуется компактно расположить все полученные соединения в подрозетнике. Некоторые специалисты рекомендуют не ограничиваться выполнением ответвления для заземляющего провода, а выполнять подключение фазы и нуля к контактам розетки аналогичным образом.
Фазные и нулевые провода допускается подсоединять непосредственно к контактам розетки. Качество такого соединения во многом определяется типом контакта. Стандартные болтовые зажимы часто не способны обеспечить достаточную надежность соединения сразу двух вставленных в них проводов. Поэтому для устройств, предназначенных для подключения шлейфом, необходимо использовать клеммники. Другой вариант – применять качественные устройства, оборудованные несколькими зажимами для каждой клеммы.
Порядок работ по монтажу шлейфового соединения
- Подготовка мест установки подрозетников и штробление стен для укладки кабеля между розетками.
- Прокладка кабеля от распределительной коробки к первому подрозетнику, от первого – ко второму и так далее по количеству розеток в шлейфе. .
- Подготовка ответвлений для подключения РЕ-проводника, а в случае необходимости – нулевого и фазного провода.
- Монтаж ответвлений и укладка их в подрозетнике.
- Подключение нулевого, фазного и заземляющего проводника к соответствующим клеммам устройства.
- Фиксация рабочей части изделия в монтажной коробке.
- Установка крышки розетки.
Таким образом, шлейфовое соединение розеток позволяет значительно сэкономить на длине электрических кабелей. Кроме того, оно дает возможность существенно уменьшить объем строительных работ по прокладке электрической проводки. Такое техническое решение может оказаться идеальным при возникновении необходимости добавления одной или двух розеток в помещении без проведения масштабных ремонтных работ.
