Как отремонтировать светильник светодиодный са 7012у

Ремонт светодиодных светильников эра своими руками

Тестер позволяет быстро найти неработающий диод.Ремонт светодиодных светильников

Чтобы провести ремонт светодиодных светильников, не нужно иметь квалификацию инженера-электронщика и приобретать дорогостоящее оборудование. Работу не составит труда организовать и в домашних условиях, если предварительно подготовить все необходимое и разобраться с особенностями устройства светильников. Главное – не торопиться и делать все аккуратно, с соблюдением рекомендаций из статьи.

Тестер позволяет быстро найти неработающий диод.

Устройство диодной осветительной продукции

Основой любого светодиодного светильника и такой же лампочки являются диоды, которые при прохождении через них тока начинают светиться. Поэтому, чтобы совершить самостоятельный ремонт светильников такого плана, необходимо знать, как же он работает.

Обратите внимание! Принцип действия светодиодных изделий будет идентичным для всех вариантов исполнения. Поэтому зная его, можно своими руками починить любой светильник или лампочку.

Внутреннее устройство светодиодного светильника

Строение светодиодного светильника

Чтобы понимать, каким образом должен осуществляться своими руками ремонт светодиодных осветительных приборов, необходимо разобраться в их конструкции. Такие приборы состоят из следующих компонентов:

  • корпус. Обычно светильники светодиодного типа имеют уникальный корпус, внешний вид которого подбирается в зависимости от стиля и необходимого дизайна. С точки зрения функциональности прибора он не имеет никакого значения. Это лишь емкость для «начинки»;
  • драйвер. Это устройство играет роль преобразователя питания. Он способен выдавать постоянный ток. Очень часто причина неисправности прибора кроется в выходе из строя именно драйвера;

Обратите внимание! Вся светодиодные изделия работают с напряжением ниже сетевого (220 вольт). Обычно их напряжение составляет 12 или 24 вольт. Поэтому установка драйвера в лампу будет обязательным требованием, чтобы подключить ее к сети.

  • светодиоды – главный источник света. Они вырабатывают свет при преобразовании электроэнергии, переданной через драйвер;
  • радиаторы. Он используется для охлаждения нагревающихся источников света;
  • оптические элементы (линзы и рефлекторы). С помощью происходит преобразование излучаемого светодиодами света в приемлемый для человека световой поток.

Это самое простое устройство светодиодного светильника. Но сегодня в продаже имеются лампы, работой которых можно управлять с помощью пульта дистанционного управления.

Ремонт светодиодных ламп своими руками: устройство и принцип работы

Прежде чем решить, как разобрать светодиодную лампу, нужно разобраться с ее устройством. Конструкция данного источника освещения не сложна: светофильтр, плата питания и корпус с цоколем.

На схеме изображено подобное устройство конструкции

В дешевых изделиях часто используются конденсаторы, которые призваны ограничивать напряжение и ток. В лампочке присутствует 50-60 светодиодов, которые представляют собой последовательную цепь. Они образуют светоизлучающий элемент.

Принцип работы изделий похож с функционированием полупроводниковых диодов. При этом ток от анода к катоду перемещается только прямо. Что способствует возникновению потоков света в светодиодах. Детали обладают незначительной мощностью, поэтому лампы производятся со множеством светодиодов. Чтобы убрать неприятные ощущения от производимых лучей используется люминофор, который устраняет этот недочет. Прибор устраняет нагрев от точечных светильников, так как световые потоки снижаются при потерях тепла.

Как работает конструкция можно увидеть на представленной схеме

Драйвер в конструкции используется для подачи напряжения к диодным группам. Они применяется в качестве преобразователя. Диодные детали представляют собой полупроводники незначительного размера. Напряжение перемещается на специальный трансформатор, где производится некоторое замедление рабочих параметров. На выходе образуется постоянный ток, который позволяет включить диоды. Установка дополнительного конденсатора позволяет предотвратить пульсацию напряжения.

Не всегда неисправность светодиодов можно определить, не демонтируя корпус

Светодиодные лампы бывают разных видов. Они различаются по особенностям устройства, а также по количеству деталей полупроводников.

Особенности строения управляемых светильников

Светодиодные светильники, которыми можно управлять с помощью пульта дистанционного управления, появились относительно недавно. Чтобы появилась такая возможность, устройства подобного плана получили дополнительные элементы своей конструкции.

Светодиодная люстра с пультом

Люстра, управляемая пультом

Как мы выяснили, стандартный светодиодный светильник (например, потолочная люстра) состоит из драйвера, блока регулятора и корпуса. В драйвере имеются клеммные зажимы (клеммы). К ним подводится питание. От блока регулятора в простой люстре проходят провода к лампам. Количество таких проводов, в зависимости от дизайна устройства, может быть от 1 и до 12. В моделях светодиодных ламп, работающих от пульта управления, в конструкцию вмонтирована дополнительно антенна, а также регуляторы напряжения и блоки, которые проводят автоматическую настройку свечения изделия. При этом в растровых моделях светильников могут быть расположено несколько драйверов, а также различные виды светодиодов. Помните, что проверка и ремонт светильников светодиодного плана, проводимого своими руками, полностью зависит от их вида.

Улучшение лампы в ходе ремонта

В самом факте ремонта хорошего мало, но вынужденное вторжение в устройство прибора дает некоторые плюсы. Кроме того, что новичок может узнать, как отремонтировать светодиодную лампу без помощи специалистов, есть смысл использовать эту возможность для повышения качества работы светильника. Например, в ходе ремонта стоит поэкспериментировать с Led-диодами. Нередко платы и сам корпус с теплоотводящей функцией не подходят для «родных» светодиодов – в результате при более или менее качественной основе прибора источники света не дотягивают до возможного максимума в характеристиках излучения. Поэтому в некоторых случаях стоит полностью обновить все диоды.

Распространена и обратная ситуация, когда в самой основе отсутствуют конденсатор и выпрямитель. Как правило, этим дефектом грешат китайские светильники, в которых реализуется последовательное соединение пар «встречных» диодов с балластным конденсатором, что ведет к частому миганию. Конечно, ремонт светодиодных ламп позволит устранить и этот изъян, но подобные пересмотры схем в домашних условиях не обеспечат долговечность устройству, хотя качество освещения, несомненно, возрастет.

Распространенные виды поломок

Светодиодные осветительные приборы, из-за своего достаточно сложного устройства, могут иметь самые разнообразные неисправности, от вида которых будет зависеть проводимые своими руками ремонтные действия. Но наиболее часто встречаются типовые поломки, к которым относятся следующие моменты:

  • полное или частичное отсутствие освещения;
  • появление кратковременного мигания;
  • самопроизвольное отключение света во время работы прибора;
  • выход из строя лампочки или светодиодов.

Светодиодная лампочка

Привести к поломке светильника такого плана могут самые разнообразные причины. Наиболее часто причинами поломок светодиодных осветительных приборов становятся следующие моменты:

  • неправильные условия эксплуатации. При покупке лампы обязательно узнайте, какие условия работы будут считаться оптимальными для нее. Если люстра или настенное бра функционируют в неподходящих условиях, то высока вероятность появления поломки;
  • перегрев. Проблемы у светодиодного светильника могут начаться тогда, когда температура диодов превысила 50 градусов. Из-за такой высокой температуры может случиться разрыв контактов нити или самого держателя, а также произойти отслоение на плате контактов;
  • выгорание светодиода. Оно может происходить полностью или частично. Причиной этому служит перенапряжение сети или пробой конденсатора (перегорание);

Обратите внимание! Такая неисправность часто появляется у дешевых изделий, так как в них используются недорогие платы.

Это основные причины, которые могут привести к неисправности светодиодного прибора. Но кроме них встречаются дополнительные причины, к которым относятся следующие моменты:

  • неправильное подключение изделия к сети;
  • кратковременное замыкание, появившееся в цепи;
  • неправильный монтаж прибора;

Светодиодная потолочная люстра

Светодиодная люстра на потолке

  • несоблюдение схемы его подключения;
  • изначально купленное некачественное изделие. Например, это может быть плохая припайка контактов цепи, а также светодиодов и прочих элементов устройства светильника (например, драйвера). Обычно такие моменты носят название «заводской дефект».

Обратите внимание! У светодиодной люстры, управляемой с помощью пульта, наиболее частой причиной поломки является именно заводской брак.

Как видим, привести к неисправности данного типа осветительных приборов могут самые разнообразные причины. Поэтому, чтобы сделать ремонт своими руками, необходимо найти в начале причину поломки.

Выполняем ремонт светодиодной лампы, схемы, видео

19 Май — Светодиодные лампы

Самый простой тип самодельных ламп обычно основан на старых лампах со стандартным цоколем и массивом, включающим несколько десятков, а иногда и сотен круглой формы белых светодиодов. Такие лампы являются самыми простыми и наиболее легко изготавливаются в домашних условиях. Сейчас вы ознакомитесь с ремонтом светодиодной лампы, но на сайте есть и много других полезных статей об устройстве и разновидностях данных ламп.

Как отремонтировать светодиодную лампу

Итак, если в отличие от покупных ламп, которые являются не ремонтопригодными, светодиодная лампа, сделанная своими руками может даже в случае поломки получить вторую путевку в жизнь. Если ваша самодельная лампочка перегорела, то не торопитесь ее выбрасывать. Давайте попробуем ее починить. Ремонт таких ламп для начала необходимо разделить на две части: ремонт светоизлучающих элементов и блока питания. Светодиоды не подключаются к сети 220 В напрямую, а получают ток через стабилизатор тока, который является понижающим электронным трансформатором. С его проверки и следует начинать ремонт. Такие стабилизаторы позволяют обеспечить на выходе постоянную величину напряжения в 5-20 В, а также ток не выше 0,1 А.

изучаем устройство светодиодной лампы перед ремонтом

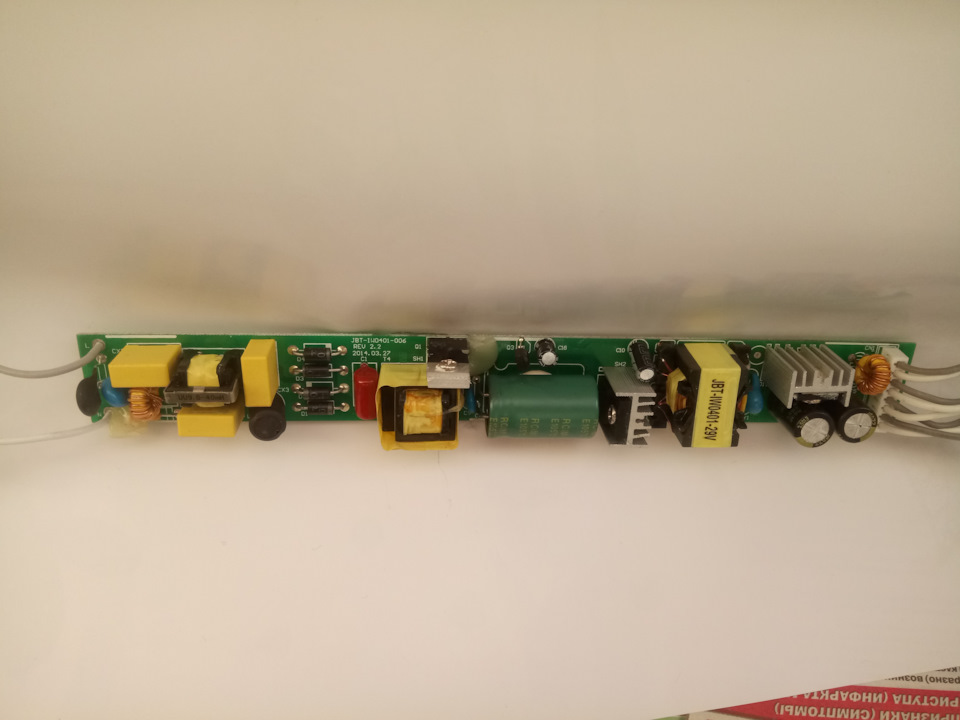

Ремонт блока питания светодиодной лампы

Такой блок питания обычно страдает от сгоревшего конденсатора на 1мкф 400В, служащего балластным резистором. Проводить проверку его работоспособности измерителями емкости не имеет смысла, так как дефект (утечка) может проявляться только в случае сетевого напряжения в 220 В, в результате чего самым оптимальным вариантом будет его замена. Диоды, расположенные в выпрямителе иногда тоже сгорают, хотя намного более реже, однако, среди них можно найти неисправный при помощи тестера.

Иногда могут выходить из строя полуваттные токоограничительные низкоомные резисторы. В этом случае может помочь омметр. Цветные полоски, нарисованные на корпусах резисторов, указывают их сопротивление.

Поиск сгоревшего светодиода

В том случае, если источник питания является исправным, то следует приступить к проверке самих светодиодов. Для этого можно использовать батарейку на 9В и, используя резистор с сопротивлением 1 кОм, проверить все светодиоды один за другим. После обнаружения неисправного светодиода следует просто замкнуть его выходы.


Обычно в самодельных светодиодных лампах элементы соединяются цепочкой, как в гирлянде, в результате чего даже, если замкнуть один из них, другие будут продолжать светиться, возможно, даже немного ярче.

После окончания ремонта лампы необходимо собрать её обратно в корпус, после чего закрутить в патрон.

Как отремонтировать светодиодную лампу своими руками

Несмотря на то, что производитель заявляет о сроке службы светодиодных ламп более 10 лет, они зачастую выходят из строя намного раньше. Но не стоит ее выбрасывать, попробуйте отремонтировать своими руками. Для примера возьмем самую простую LED лампу, состоящую из стандартного цоколя и определенного количества светодиодов. Ремонт начинается с проверки бестрансформаторного выпрямителя. Выдающее им напряжение должно находиться в пределах от 5 до 20 Вольт, а ток – не более 0,1 Ампера.

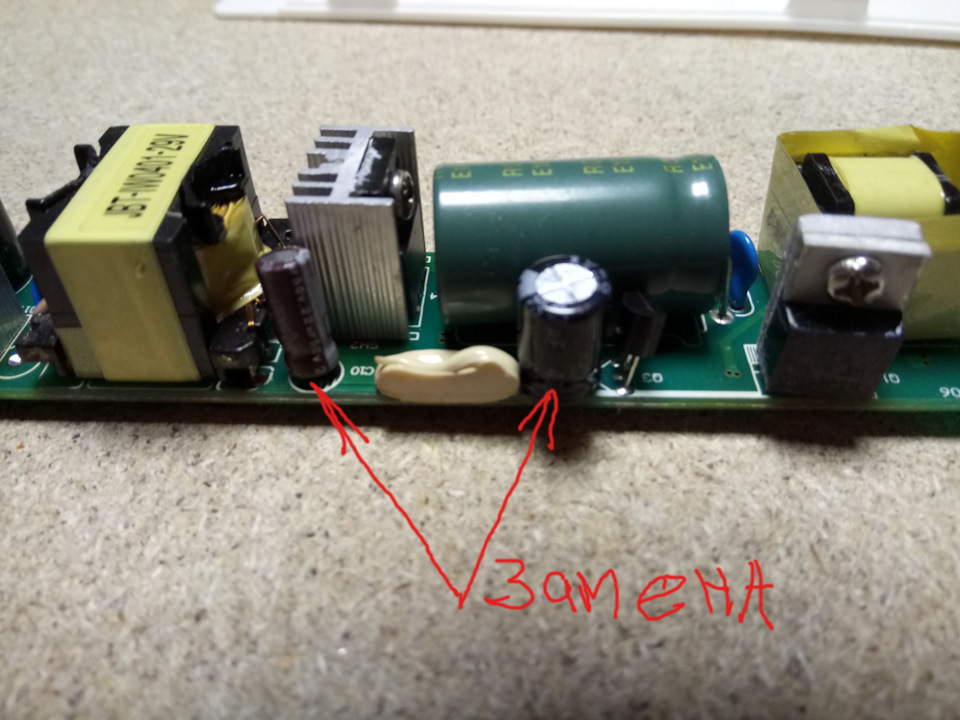

1. Замена конденсатора. Самая распространенная причина поломки – перегорел дешевый китайский конденсатор, к примеру, на 1 мкф 400 В, а иногда встречаются на 250 В. Самый прострой выход из данной ситуации – заменить его новым конденсатором, к тому же это дешевая деталь стоимостью 4-5 рублей.

замена конденсатора на светодиодной лампе

2. Замена драйвера. Второй вид ремонта светодиодной лампы заключается в замене драйвера. Чтобы знать, какой драйвер подойдет для вашей лампы, ознакомьтесь с таблицей ниже.

Подготавливаемся к ремонту

Чтобы ремонт светодиодного осветительного прибора своими руками прошел быстро и привел к желаемому результату, к нему необходимо подготовиться. Прежде всего, чтобы выяснить причину поломки (например, драйвера, светодиода и т.д.), необходимо снять люстру или бра с постоянного места локализации. Для дальнейших действий вам обязательно нужна будет отвертка (крестообразная или с плоским концом). Иногда, когда может понадобиться клещи. Они нужны, если корпус прибора был соединен воедино при помощи скруток. Кроме клещей здесь понадобятся изоляционная лента и мультиметр, чтобы проверить исправность контактов.

Необходимые для ремонта инструменты

Набор возможных инструментов

Также, чтобы совершать манипуляции с мелкими элементами устройства светильника, нужно иметь под рукой пинцет. Если же необходимо будет провести паяльные работы, то без паяльника также не обойтись. Для замены светодиодов можно использовать дрель с различным набором сверл.

Обратите внимание! Проводить любые электротехнические работы незащищенными инструментами запрещено. На них всегда должна иметься защита.

Теперь, когда мы определились с приблизительным набором инструментов, можно приступать к ремонту люстры или другого типа светильника своими руками.

Разборка и ремонт светодиодных ламп на 220

Далее выложу материал по разборке светодиодных ламп, попавших ко мне на ремонт. Не всех конечно, на это не хватит ни вашего времени читать, ни моего публиковать (их тысячи). Сразу скажу, можно разобрать любую лампу главное подходить к процессу с чувством, толком, расстановкой. Эти три светодиодные лампы перестали работать в один день (видать луна в какую-то фазу повернулась для них отрицательную), что собственно и вызвало данную публикацию.

Разборка, диагностика, ремонт светодиодной лампы GX53 (таблетка)

Аккуратно поддеваем под защитный колпак тонким инструментом проходим по кругу (там клеевая основа). Сняв защиту откручиваем два самореза крепящих драйвер GX53 к корпусу. Если нужно снять блок отпаиваем плату от контактов. В данной лампе как раз и была неисправность в плохом контакте с одной стороны.

Разборка, диагностика, ремонт LED лампы GU 5,3 — SBMR 1605

Защитный пластиковый экран сидит на клее. Поддеваем тонким узким лезвием по краю защиты и прорезаем клей по кругу. Получаем доступ к плате со светодиодами. Здесь мы уже не разбирая дальше можем замерить приходящее с драйвера напряжение. Для дальнейшей разборки SBMR 1605 отпаиваем два усика и получаем доступ к электронному блоку. В данной лампе не было контакта (обрыв дорожки) с приходящего на светодиоды питания. Припаял перемычку.

Разборка, диагностика, ремонт светодиодной лампочки LB-108

Данные бюджетные светодиодные лампы LB-108 5 W под цоколь GU 5,3 покупались на замену галогенной подсветки в светильник MR16. Их стоимость составляет всего 8 рублей за штуку. Но дёшево есть дёшево. За месяц эксплуатации одна уже вышла из боевого строя. Для разборки лампы снимаем уплотнительное кольцо поддев с нескольких сторон тонкой отвёрткой, убираем защитное стекло (да, тут не стекло тут реальная увеличительная линза), откручиваем хвостовик и вся внутренность вместе с драйвером у нас на ладони. В данном экземпляре цепочку работы прервал один перегоревший светодиод. Доноров пока на него нет, а ставить перемычку не вижу смысла, так как есть запас. Оставил его в качестве донора.

Вообще домашним умельцам советую не выкидывать переставшие работать светодиодные лампы они могут в дальнейшем пригодится если есть желание своими руками провести несложный ремонт. В дальнейшем при поступлении новых образцов буду выкладывать материал по разборкам и ремонтопригодности ламп на светодиодах.

Сам ремонт

Рассмотрим ремонт led-приборов на примере люстры. Наиболее просто проводить работные работы в ситуации, когда имеется простая люстра, не оснащенная пультом управления. Все такие устройства, как мы уже выяснили ранее, собираются по единому принципу. Схема таких приборов содержит всегда следующие элементы:

  • светодиоды. Они могут быть объедены в компактный мост;
  • конденсаторы (электролиты);
  • несколько резисторов (сопротивления);
  • катушка с обмоткой.

Напомним, что это самая простая схема работы светодиодной люстры. Ремонт в данной ситуации будет выглядеть следующим образом:

  • снимаем светильник с потолка;
  • разбираем его;

Внутреннее устройство светодиодной люстры

Разобранная светодиодная люстра

  • теперь нужно внимательно рассмотреть плату прибора на предмет видимых дефектов драйвера, обрыва проводов и других компонентов электросхемы. Если такие дефекты отсутствуют, то это считается хорошим признаком;
  • теперь снимаем плафон и изучаем внешний вид светодиодной ламы или размешенных в корпусе светодиодов. Наличие подгоревших мест на цоколе лампы или самых диодов свидетельствует об их неисправности;
  • при обнаружении явных признаков повреждений (перегорание драйвера, светодиода, обрыв проводов и т.д.) ремонт предполагает либо замену поврежденного элемента, либо спаивание разорванных контактов.

Также в данной ситуации можно провести превентивные работы: подтянуть все винты, перепаковать все клеммники и т.д.

Процесс прозвонки светодиодов

Кроме этого, если причина поломки не выявляется, то необходимо провести проверку работоспособности цепи светодиодов. Для этого проводят следующие манипуляции (самый простой способ):

Обратите внимание! Таким же образом можно проверять работоспособность цепи светодиодов в лампочках.

  • фиксируем светильники;
  • подаем на него питание. Лучше всего для приборов на 12 или 24 вольта использовать для этого отдельный блок питания;
  • прозвонить нужно все светодиоды. Для прозвонки можно использовать обычный пинцет при подключении лампы к питанию. Для этого нужно поочередно с помощью пинцета замыкать контакты на каждом диоде;
  • загорание лампы произойдет в момент обнаружения сгоревшего светодиода;
  • теперь осталось только заменить сгоревший диод и вернуть люстру на место.

Внешний вид блочных светодиодов

Помните, что замена светодиодов перемычкой возможна только в том случае, когда их количество в общей цепи составляет не менее 10. В противном случае произойдет перегрузка конденсатора. В такой ситуации блочного типа светодиоды просто сгорят.

Ремонт светодиодной лампы с заменой драйвера для светодиодов

Если вы не желаете заниматься поиском сгоревшей радиодетали или у вас просто нет такой возможности. Произнесём, нет в настоящее время мультиметра для проверки детали, то можно поступить несколько несложнее. Идете до ближайшего радиомагазина в вашем городе и покупаете так называемый драйвер. По сути, стабилизатор усилия для светодиодов

Здесь важно выбрать стабилизатор, который будет обеспечивать труд светодиодов нужной мощности. То есть смотрим на заявленную мощность лампы и упрашиваем драйвер, который может обеспечить данную мощность. Теперь подавайте вновь обратимся к конкретному случаю

Теперь подавайте вновь обратимся к конкретному случаю.

Откручиваем отражатель от корпуса.

Снимаем рассеиватели светодиодов.

Обрезаем провода от престарелого драйвера, лучше выпаять, чтобы обеспечить соединение между платой драйвера одним цельным проводом.

Припаиваем провода новоиспеченного драйвера на место старых.

Здесь важно не перепутать вход и выход, по-иному все сгорит, так и не заработав

Еще раз все проверяем и собираем лампу обратно. При необходимости изолируем драйвер и наносим термопасту. Этот вариант неплох тем, что здесь фактически необходимо перекусить провода на входе и на выходе у престарелого драйвера, подключить провода от новой платы и все. Лампу можно собирать назад. Единственное ограничение, этот вариант не подойдет в случае, если неисправностью является перегоревший светодиод.

Если вам негде приобрести драйвер, а может просто хотите испытать свои силы в радиоконструировании, то вы можете сделать его сами. Благо отдельный из схем довольно простые в сборке, потребуют минимум радиоэлементов, и не бедствуют в наладке. Электросхемы драйверов для светодиодов, которые можно применить, в том числе и для светодиодной лампы, повергнуты в нашей статье «Драйверы для светодиодов своими руками». О самой же светодиодной лампе можно разузнать подробнее «Светодиодная лампа».

Ремонт люстр с дистанционным управлением

Здесь очень часто причиной поломки является перегрев матрицы. Поэтому ремонт таких светильников будет выглядеть следующим образом:

  • разбираем люстры;
  • находим причину поломки (перегорание элементы и т.д.);
  • чтобы провести паяльные и другие виды ремонтных работ. здесь понадобиться схема устройства.

Принцип устройства люстры с пультом

Схема светодиодной люстры с пультом управления

Здесь проблемы могут быть у контроллера, блока управления или антенны. После выявления сломанной детали, нужно ее просто заменить на новую.

Неисправности светодиодов

Чаще всего причиной неработоспособности светодиодной лампы является неисправность одного или нескольких последовательно подключенных LED. Собственно, есть четыре возможные причины.

Перегорание. Выявить несложно даже без всяких приборов. На это укажет бросающийся в глаза прогар одного из элементов или едва различимая небольшая чёрная точка на внешней стороне детали.

В случае перегорания 1-2 LED можно просто поставить перемычки. На работоспособности лампочки это не отобразится, разве что снизится светоотдача, но долгой службы лампы, после такого “ремонта”, ждать не стоит.

Поэтому желательно добавить эквивалентную нагрузку, впаять резистор в цепь питания. Сопротивление рассчитывается по закону Ома, R=U/I. Где U – падение напряжения, I – потребляемый ток. Мощность берётся с запасом 0,5-1 Вт. При исключении из схемы двух LED, сопротивление и мощность удваивается.

Например, вместо перегоревшего LED-SMD-5730-05 нужно поставить резистор сопротивлением 183 Ом, мощностью 1 Вт, а ещё лучше поставить два резистора с номинальным сопротивлением 91 Ом (CF-50), каждый мощностью 0,5 Вт.

Пробой. Неисправность, при которой диод, светодиод перестаёт выполнять свои функции, а превращается в обыкновенный проводник. Обнаружить пробой без прибора нельзя. Вполне возможно, что один из светодиодов уже изначально был неисправен, ведь никому не придёт в голову вскрывать светодиодную лампочку в магазине. Косвенно возникновение пробоя может указывать на несоответствие токоограничивающего резистора.

  • Непропай. Такая неисправность для китайских лампочек, а других и не держим то-же не редкость. Поэтому прежде чем менять светодиоды, убедитесь в качестве пайки.
  • Отсутствие питающего напряжения. Убедиться в том что есть питающее напряжение, первое что нужно сделать, если нет других явных (визуальных) свидетельств неисправности.

Замена отдельных светодиодов, работающих в последовательной цепочке тема неоднозначная. Дело в том, что каждый светодиод уже изначально имеет свои уникальные параметры, а в последовательной цепочке таких “индивидуумов”, какой-то работает на пределе своих возможностей, а какой-то светит вполсилы. Логично предположить что все LED цепи должны быть одного номинала и из одной партии, но и это не панацея от разброса параметров.

Радиаторы” охлаждения

Большинство светодиодных осветительных приборов выпускается с радиаторами охлаждения. Наличие этого элемента – признак высокого качества устройства. В данных изделиях отводится специальное посадочное место, а радиатор используется для отвода тепла. Периодически нужно проводить замену термопасты. Если этого не делать, то со временем радиатор потеряет свою эффективность и плата или блок перегорит. Разберите устройство и убедитесь в том, что термопаста нанесена на обе плоскости посадочного места.

При необходимости самостоятельно тонким слоем нанесите специальную смазку на всю поверхность посадочного места. Чересчур большое количество термопасты сказывается на теплоотдаче так же негативно, как и ее отсутствие. Для увеличения тепловой отдачи можно прикрутить к радиатору дополнительную алюминиевую пластинку, при этом убедитесь, что она не перекрывает основной воздушный поток.

Ремонт светодиодных светильников эра своими руками

Качественный ремонт светодиодных источников света своими руками возможен при условии соблюдения правил безопасности и наличии конструктивной схемы электроприбора. В статье были подробно описаны основные причины и типы неисправностей, даны рекомендации по их поиску и устранению.

Ремонтируем светодиодные светильники и люстры своими руками

Современные технологии производства светотехнической продукции подарили миру светодиодные осветительные приборы, выведя тем самым освещение на новый, принципиально другой уровень работы. Сегодня светодиоды применяются практически повсеместно, вытесняя из обихода морально устаревшие лампы накаливания и опасные для здоровья газоразрядные и люминесцентные источники света.

Внешний вид светодиодного светильника

Ремонт светодиодного светильника

Светодиодная продукция имеет массу достоинств, одной из которых является продолжительный период работы. Но даже они выходят из строя. Чтобы избежать лишних затрат ремонт светильников, работающих на светодиодах можно осуществлять своими руками. Как это сделать и что для этого необходимо знать, будет детально разобрано в этой статье.

Устройство диодной осветительной продукции

Основой любого светодиодного светильника и такой же лампочки являются диоды, которые при прохождении через них тока начинают светиться. Поэтому, чтобы совершить самостоятельный ремонт светильников такого плана, необходимо знать, как же он работает.

Обратите внимание! Принцип действия светодиодных изделий будет идентичным для всех вариантов исполнения. Поэтому зная его, можно своими руками починить любой светильник или лампочку.

Внутреннее устройство светодиодного светильника

Строение светодиодного светильника

Чтобы понимать, каким образом должен осуществляться своими руками ремонт светодиодных осветительных приборов, необходимо разобраться в их конструкции. Такие приборы состоят из следующих компонентов:

  • корпус. Обычно светильники светодиодного типа имеют уникальный корпус, внешний вид которого подбирается в зависимости от стиля и необходимого дизайна. С точки зрения функциональности прибора он не имеет никакого значения. Это лишь емкость для «начинки»;
  • драйвер. Это устройство играет роль преобразователя питания. Он способен выдавать постоянный ток. Очень часто причина неисправности прибора кроется в выходе из строя именно драйвера;

Обратите внимание! Вся светодиодные изделия работают с напряжением ниже сетевого (220 вольт). Обычно их напряжение составляет 12 или 24 вольт. Поэтому установка драйвера в лампу будет обязательным требованием, чтобы подключить ее к сети.

  • светодиоды – главный источник света. Они вырабатывают свет при преобразовании электроэнергии, переданной через драйвер;
  • радиаторы. Он используется для охлаждения нагревающихся источников света;
  • оптические элементы (линзы и рефлекторы). С помощью происходит преобразование излучаемого светодиодами света в приемлемый для человека световой поток.

Это самое простое устройство светодиодного светильника. Но сегодня в продаже имеются лампы, работой которых можно управлять с помощью пульта дистанционного управления.

Особенности строения управляемых светильников

Светодиодные светильники, которыми можно управлять с помощью пульта дистанционного управления, появились относительно недавно. Чтобы появилась такая возможность, устройства подобного плана получили дополнительные элементы своей конструкции.

Светодиодная люстра с пультом

Люстра, управляемая пультом

Как мы выяснили, стандартный светодиодный светильник (например, потолочная люстра) состоит из драйвера, блока регулятора и корпуса. В драйвере имеются клеммные зажимы (клеммы). К ним подводится питание. От блока регулятора в простой люстре проходят провода к лампам. Количество таких проводов, в зависимости от дизайна устройства, может быть от 1 и до 12.
В моделях светодиодных ламп, работающих от пульта управления, в конструкцию вмонтирована дополнительно антенна, а также регуляторы напряжения и блоки, которые проводят автоматическую настройку свечения изделия.
При этом в растровых моделях светильников могут быть расположено несколько драйверов, а также различные виды светодиодов. Помните, что проверка и ремонт светильников светодиодного плана, проводимого своими руками, полностью зависит от их вида.

Распространенные виды поломок

Светодиодные осветительные приборы, из-за своего достаточно сложного устройства, могут иметь самые разнообразные неисправности, от вида которых будет зависеть проводимые своими руками ремонтные действия. Но наиболее часто встречаются типовые поломки, к которым относятся следующие моменты:

  • полное или частичное отсутствие освещения;
  • появление кратковременного мигания;
  • самопроизвольное отключение света во время работы прибора;
  • выход из строя лампочки или светодиодов.

Светодиодная лампочка

Привести к поломке светильника такого плана могут самые разнообразные причины. Наиболее часто причинами поломок светодиодных осветительных приборов становятся следующие моменты:

  • неправильные условия эксплуатации. При покупке лампы обязательно узнайте, какие условия работы будут считаться оптимальными для нее. Если люстра или настенное бра функционируют в неподходящих условиях, то высока вероятность появления поломки;
  • перегрев. Проблемы у светодиодного светильника могут начаться тогда, когда температура диодов превысила 50 градусов. Из-за такой высокой температуры может случиться разрыв контактов нити или самого держателя, а также произойти отслоение на плате контактов;
  • выгорание светодиода. Оно может происходить полностью или частично. Причиной этому служит перенапряжение сети или пробой конденсатора (перегорание);

Обратите внимание! Такая неисправность часто появляется у дешевых изделий, так как в них используются недорогие платы.

Это основные причины, которые могут привести к неисправности светодиодного прибора. Но кроме них встречаются дополнительные причины, к которым относятся следующие моменты:

  • неправильное подключение изделия к сети;
  • кратковременное замыкание, появившееся в цепи;
  • неправильный монтаж прибора;

Светодиодная потолочная люстра

Светодиодная люстра на потолке

  • несоблюдение схемы его подключения;
  • изначально купленное некачественное изделие. Например, это может быть плохая припайка контактов цепи, а также светодиодов и прочих элементов устройства светильника (например, драйвера). Обычно такие моменты носят название «заводской дефект».

Обратите внимание! У светодиодной люстры, управляемой с помощью пульта, наиболее частой причиной поломки является именно заводской брак.

Как видим, привести к неисправности данного типа осветительных приборов могут самые разнообразные причины. Поэтому, чтобы сделать ремонт своими руками, необходимо найти в начале причину поломки.

Подготавливаемся к ремонту

Чтобы ремонт светодиодного осветительного прибора своими руками прошел быстро и привел к желаемому результату, к нему необходимо подготовиться.
Прежде всего, чтобы выяснить причину поломки (например, драйвера, светодиода и т.д.), необходимо снять люстру или бра с постоянного места локализации. Для дальнейших действий вам обязательно нужна будет отвертка (крестообразная или с плоским концом). Иногда, когда может понадобиться клещи. Они нужны, если корпус прибора был соединен воедино при помощи скруток. Кроме клещей здесь понадобятся изоляционная лента и мультиметр, чтобы проверить исправность контактов.

Необходимые для ремонта инструменты

Набор возможных инструментов

Также, чтобы совершать манипуляции с мелкими элементами устройства светильника, нужно иметь под рукой пинцет. Если же необходимо будет провести паяльные работы, то без паяльника также не обойтись. Для замены светодиодов можно использовать дрель с различным набором сверл.

Обратите внимание! Проводить любые электротехнические работы незащищенными инструментами запрещено. На них всегда должна иметься защита.

Теперь, когда мы определились с приблизительным набором инструментов, можно приступать к ремонту люстры или другого типа светильника своими руками.

Сам ремонт

Рассмотрим ремонт led-приборов на примере люстры. Наиболее просто проводить работные работы в ситуации, когда имеется простая люстра, не оснащенная пультом управления. Все такие устройства, как мы уже выяснили ранее, собираются по единому принципу. Схема таких приборов содержит всегда следующие элементы:

  • светодиоды. Они могут быть объедены в компактный мост;
  • конденсаторы (электролиты);
  • несколько резисторов (сопротивления);
  • катушка с обмоткой.

Напомним, что это самая простая схема работы светодиодной люстры.
Ремонт в данной ситуации будет выглядеть следующим образом:

  • снимаем светильник с потолка;
  • разбираем его;

Внутреннее устройство светодиодной люстры

Разобранная светодиодная люстра

  • теперь нужно внимательно рассмотреть плату прибора на предмет видимых дефектов драйвера, обрыва проводов и других компонентов электросхемы. Если такие дефекты отсутствуют, то это считается хорошим признаком;
  • теперь снимаем плафон и изучаем внешний вид светодиодной ламы или размешенных в корпусе светодиодов. Наличие подгоревших мест на цоколе лампы или самых диодов свидетельствует об их неисправности;
  • при обнаружении явных признаков повреждений (перегорание драйвера, светодиода, обрыв проводов и т.д.) ремонт предполагает либо замену поврежденного элемента, либо спаивание разорванных контактов.

Также в данной ситуации можно провести превентивные работы: подтянуть все винты, перепаковать все клеммники и т.д.

Процесс прозвонки светодиодов

Кроме этого, если причина поломки не выявляется, то необходимо провести проверку работоспособности цепи светодиодов. Для этого проводят следующие манипуляции (самый простой способ):

Обратите внимание! Таким же образом можно проверять работоспособность цепи светодиодов в лампочках.

  • фиксируем светильники;
  • подаем на него питание. Лучше всего для приборов на 12 или 24 вольта использовать для этого отдельный блок питания;
  • прозвонить нужно все светодиоды. Для прозвонки можно использовать обычный пинцет при подключении лампы к питанию. Для этого нужно поочередно с помощью пинцета замыкать контакты на каждом диоде;
  • загорание лампы произойдет в момент обнаружения сгоревшего светодиода;
  • теперь осталось только заменить сгоревший диод и вернуть люстру на место.

Внешний вид блочных светодиодов

Помните, что замена светодиодов перемычкой возможна только в том случае, когда их количество в общей цепи составляет не менее 10. В противном случае произойдет перегрузка конденсатора. В такой ситуации блочного типа светодиоды просто сгорят.

Ремонт люстр с дистанционным управлением

Здесь очень часто причиной поломки является перегрев матрицы. Поэтому ремонт таких светильников будет выглядеть следующим образом:

  • разбираем люстры;
  • находим причину поломки (перегорание элементы и т.д.);
  • чтобы провести паяльные и другие виды ремонтных работ. здесь понадобиться схема устройства.

Принцип устройства люстры с пультом

Схема светодиодной люстры с пультом управления

Здесь проблемы могут быть у контроллера, блока управления или антенны. После выявления сломанной детали, нужно ее просто заменить на новую.

Заключение

Самостоятельно отремонтировать светодиодный светильник вполне реально. Но для этого необходимо знать не только устройство прибора, но и возможные причины поломки. Очень часто поломку можно определить по внешним признакам (например, почернение элемента электросхемы или обрыв провода). Все дальнейшие действия будут уже зависеть от причины поломки.

ремонт светодиодных светильников

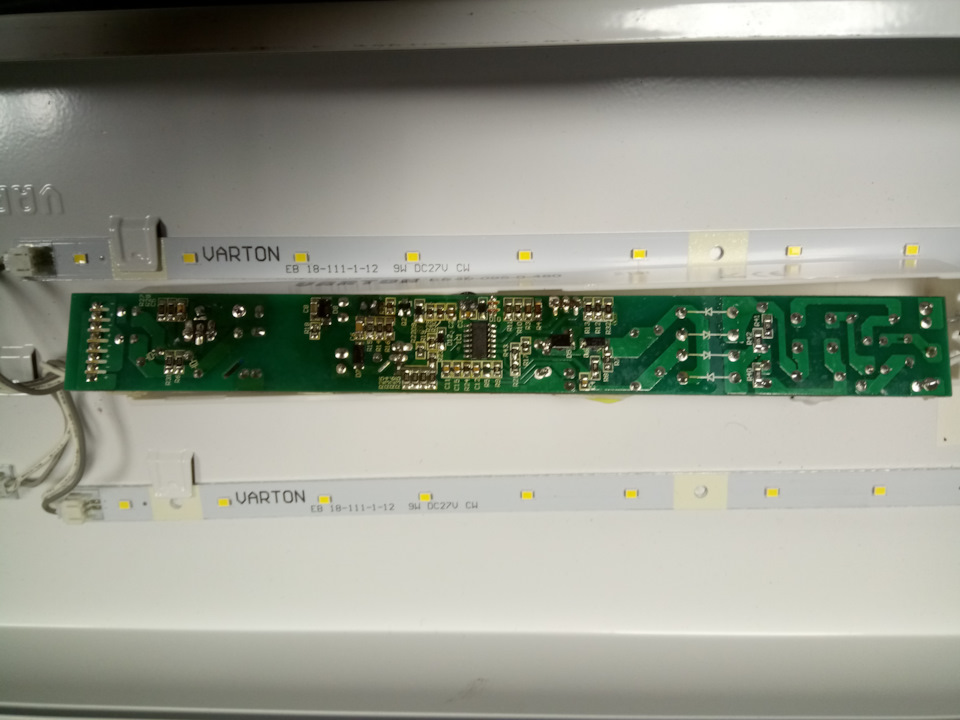

Как -то зимой . до начала всей этой эпидемии (а может хитро продуманной
многоходовой "игры", порой складывается такое мнение) знакомый сказал, что на работе выкидывают светодиодные светильники, якобы нерабочие. Поскольку опыт ремонта ЭПРА был, сказал, чтобы он принес на пробу несколько штук. Появилось время ими заняться.В итоге после ремонта обзавелись светодиодным освещением в гаражи. Неисправные светильники фирмы VARTON. Возникает вопрос, почему не ремонтировали на работе, не умеем, не хотим. неинтересно или богатая компания? Позже я нашел идентичную историю с этой же фирмой. В светильниках по 4 линейки по 9 Вт. Светильники подобие люминисцентных 2 х 36. Сначала осмотрел все блоки .Три блока подгорели хорошо, не стоит наверное и делать. На одном горячая сторона, на другом транзистор с резисторами, на третьем диоды. резисторы и тд.

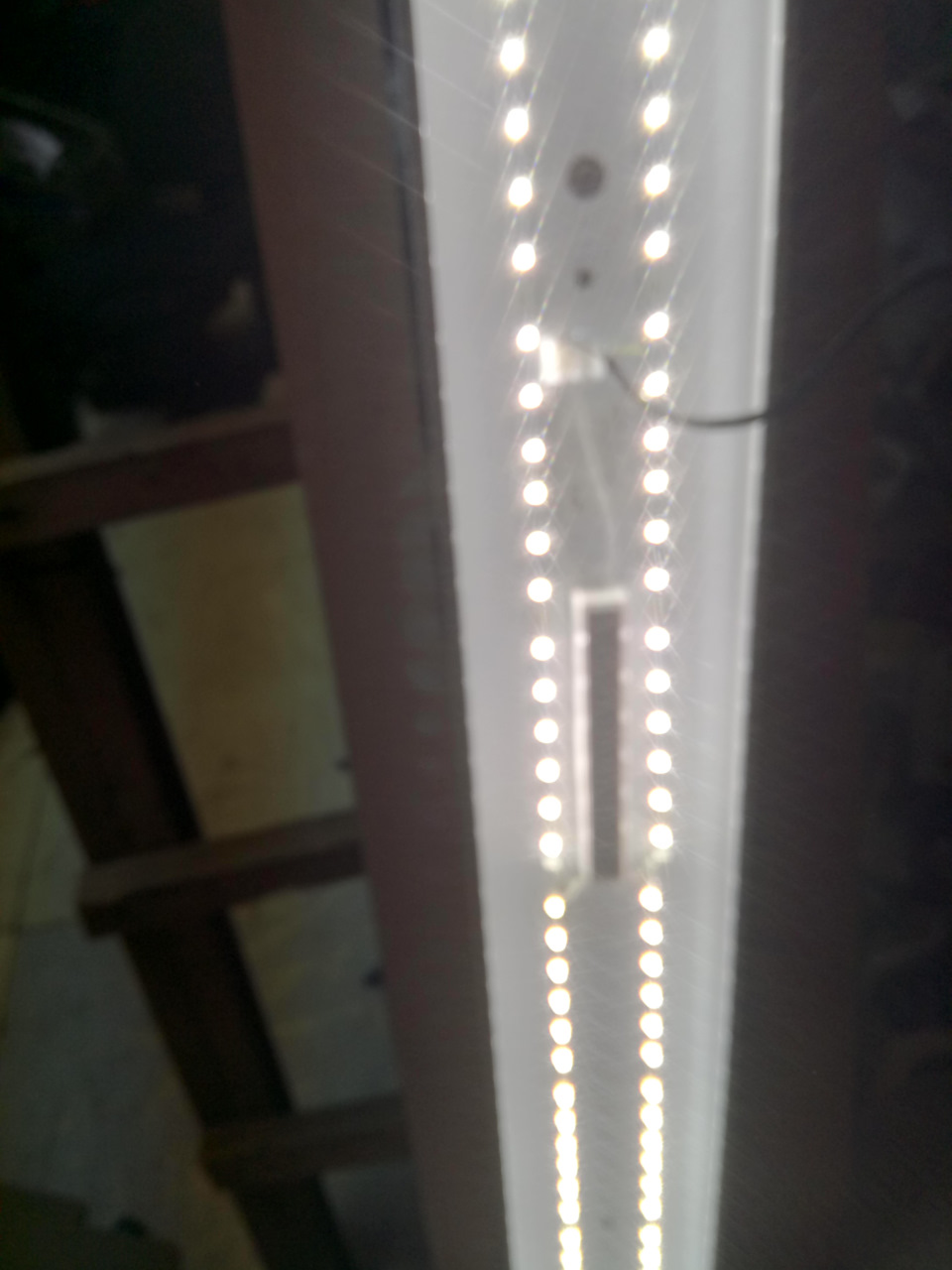

таких правда не было поставил на 63 вольта .После чего светильники заработали.

последняя фотка не очень. блоки ремонтировал дома, а светильники проверял в гараже.Вот так из мусора обзавелись рабочими светильниками в гараж.

Метки: свет, освещение, лампа, светодиод, ремонт

Комментарии 63

Здравствуйте подскажите наверное вы понимаете.
У меня туманки мощные японские лампы светодиодные. Одна потухла при замене местами работают т.е. лампы рабочие. Грешил на драйвер, заказа с Али, он не заработал. Как можно ещё решить проблему ¿

Т.е. обе лампы получаются рабочие, но с одной какой- то стороны, так? если да . то думаю надо искать обрыв, и вернее всего это будет корпус. хотя необязательно. Машина праворульная? схема есть? туманки родные или дп?

Здравствуйте подскажите наверное вы понимаете.
У меня туманки мощные японские лампы светодиодные. Одна потухла при замене местами работают т.е. лампы рабочие. Грешил на драйвер, заказа с Али, он не заработал. Как можно ещё решить проблему ¿

может быть и сам патрон( внутри контакт). Предохранитель по идее должен быть один на обе фары. Без схемы слепо, одни догадки. Ну еще как вариант реле, и разъемы соединительные. Нашел схемку с Форестера, но не принципиально. не работает правая?

Здравствуйте подскажите наверное вы понимаете.
У меня туманки мощные японские лампы светодиодные. Одна потухла при замене местами работают т.е. лампы рабочие. Грешил на драйвер, заказа с Али, он не заработал. Как можно ещё решить проблему ¿

У нас в офисах много подобных стоит, разных производителей, ремонтом заморочились только для личного пользования, в офис проще новый купить. Начинали моргать, заменили некоторые конденсаторы, и все ок

Заниматься подобного рода ремонтами не имеет ни малейшего смысла, ибо это дурная трата времени. Недолговечность и неремонтопригодность этих девайсов заложена еще на стадии разработки и кроется в принципе действия (последовательное включение светодиодов со стабилизацией тока через всю цепь) и самой конструкции (отсутствие должного теплоотвода, особенно от самих светодиодов). Это гарантированно будет приносить стабильный доход производителям и головную боль потребителям.
Ну а кто этого всего еще не понимает, то упорно будет вновь и вновь приступать к ремонту, предварительно прошвырнувшись по местным свалкам. Я лично таких человек пять знаю, как минимум. Да и, чего греха таить, сам пытался восстановить лампы. Их работоспособности хватало на несколько дней при совершенно правильных рабочих параметрах. С тех пор мой вывод — если заняться нечем…

Последовательное соединение диодов — единственно правильный способ их подключения. Если не рассматривать вариант по драйверу на диод 🙂

Так вот как раз его и следует рассматривать, как единственно возможным и допустимым. К тому же, еще и с учетом того, что сами светодиоды должны быть однокристальными, а не собраны в матрицу. Использование последовательного подключения допустимо лишь для элементов, обладающих абсолютно идентичными параметрами как в изначальном состоянии, так и по мере старения/износа, чем светодиоды не отличаются. Это даже не новогодняя гирлянда из ламп накаливания, которые запитаны на пол-мощности.

Наверное, вы перепутали с параллельным подключением светодиодов. Там — да, разброс параметров приводит к тому, что через каждый светодиод течет разный ток, и они светятся с различной яркостью.
А вот в последовательном всё хорошо — ток через светодиоды везде одинаковый и задается драйвером, а тепловыделение различается слишком несущественно, т.к. разброс падения напряжения светодиодов не может быть большим.

Перепутал? Ну да, ну да… Так вроде бы назвал все своими именами, чтобы ни у кого не возникло ни каких сомнений.
Параллельное соединение вообще является полным бредом, и хотя бы какое-то время система будет работоспособной лишь в том случае, если будет обеспечена стабилизация напряжения, а не тока, как в случае последовательного включения.
Еще раз, если не понятно: проблемой последовательного соединения является довольно существенный разброс параметров всех светодиодов в общей цепи, что приводит к разному падению напряжения на каждом светодиоде и достижении его критических величин на некоторых из них, со всеми вытекающими. А причин — масса. Это и разная температура нагрева светодиодов, и изначально разные их вольт-амперные характеристики, и степень изменения их в процессе наработки, и так далее…

Мне-то всё понятно 🙂
Если какие-либо светодиоды перегреваются, то это проблема конкретного инженера, который задал ток драйвера больше, чем допустимо для конкретного светодиода.
Это не проблема последовательного подключения. Светодиоду всё равно, будет он брать свои 200 мА непосредственно от драйвера, или через другие светодиоды. Драйвер поддерживает ток допустим 200 мА во всей цепи светодиодов. Даже если какие-то из них уйдут в КЗ, остальные будут светить штатно и получать свои стандартные 200 мА. Даже если параметры (ВАХ) всех светодиодов поплывут.
Еще раз — отклонения параметров других соседних светодиодов никак не должны влиять на ток питания конкретного светодиода в последовательной цепи.

<< Даже если какие-то из них уйдут в КЗ, >>

А если наоборот, сопротивление увеличится?
Что, собственно, и является основной проблемой

Обрыв светодиода — единственная проблема последовательного подключения. При грамотном проектировании лампы полностью нивелируется. Что я хотел сказать изначально, что проблема ламп не в последовательном соединении, как таковом, а том, что производителем искусственно заложен перегрев светодиодов.

<< При грамотном проектировании лампы полностью нивелируется.>>

Исходя из реального положения дел, "при грамотном проектировании ламп", пользователь обречен на регулярную замену лампочек и пополнение капитала производителя. К стати, то же самое касается и автомобильных светодиодных ламп, которые долго не живут. И в частности, ввиду аналогичной схемотехники. Где тонко — там и рвется.

Мне-то всё понятно 🙂
Если какие-либо светодиоды перегреваются, то это проблема конкретного инженера, который задал ток драйвера больше, чем допустимо для конкретного светодиода.
Это не проблема последовательного подключения. Светодиоду всё равно, будет он брать свои 200 мА непосредственно от драйвера, или через другие светодиоды. Драйвер поддерживает ток допустим 200 мА во всей цепи светодиодов. Даже если какие-то из них уйдут в КЗ, остальные будут светить штатно и получать свои стандартные 200 мА. Даже если параметры (ВАХ) всех светодиодов поплывут.
Еще раз — отклонения параметров других соседних светодиодов никак не должны влиять на ток питания конкретного светодиода в последовательной цепи.

первая строчка вашего сообщения все очень доходчиво передает, остальное зря писали по моему, неперспективно 🙁

Shershavchyk

Заниматься подобного рода ремонтами не имеет ни малейшего смысла, ибо это дурная трата времени. Недолговечность и неремонтопригодность этих девайсов заложена еще на стадии разработки и кроется в принципе действия (последовательное включение светодиодов со стабилизацией тока через всю цепь) и самой конструкции (отсутствие должного теплоотвода, особенно от самих светодиодов). Это гарантированно будет приносить стабильный доход производителям и головную боль потребителям.
Ну а кто этого всего еще не понимает, то упорно будет вновь и вновь приступать к ремонту, предварительно прошвырнувшись по местным свалкам. Я лично таких человек пять знаю, как минимум. Да и, чего греха таить, сам пытался восстановить лампы. Их работоспособности хватало на несколько дней при совершенно правильных рабочих параметрах. С тех пор мой вывод — если заняться нечем…

кхымммм. заявление на гране фола, плотно граничащее с глупостью.
чтоб не быть пустословом.
"Заниматься подобного рода ремонтами не имеет ни малейшего смысла"
что прямо никогда? а для себя любимого?
"ибо это дурная трата времени"
ну да чуток напрячь мозги это дурная трата времени.
"Недолговечность и неремонтопригодность этих девайсов заложена еще на стадии разработки"
недолговечность да, почти всегда, а ремонтопригодность, практически всегда присутствует!
" и кроется в принципе действия (последовательное включение светодиодов со стабилизацией тока через всю цепь)"
а как иначе? это единственно верное решение при большом колличестве светодиодов, при этом открою секрет для этого есть специальные светодиоды со стабилитроном, если светодиод сгорает ток идет через стабилитрон который сгорает практически мгновенно но сгорает в короткое замыкание.
"и самой конструкции (отсутствие должного теплоотвода"
согласен но зачастую очень легко лечится.

" Да и, чего греха таить, сам пытался восстановить лампы. Их работоспособности хватало на несколько дней при совершенно правильных рабочих параметрах"
может дело не в лампах а в том кто их восстанавливал?

Ремонт светодиодного светильника в домашних условиях

Экономия и дизайн в сфере освещения привели передовые технологии почти в каждый дом. Многие меняют обычные цокольные люстры на экономичные светодиодные изделия. Не все знают, как отремонтировать светодиодный светильник самостоятельно, тем более из каких деталей он состоит внутри. Как инструментом пользоваться при поломке, с чего начать весь процесс. Попробуем разобраться детально, какие бывают поломки в приборах и как некоторые светодиодные люстры отремонтировать своими руками.

Виды поломок и их причины

Типичные поломки: частичное или полное отсутствие освещения, кратковременное мигание или самопроизвольное отключение, выход из строя.

Причины: Температура достигла выше 50 градусов, разрыв контакта самой нити и держателя, если платный вариант, а не ламповый, отслоение контактов на плате.

Выгорел светодиод, частично или полностью. Причина: Перенапряжение в сети, перегорел конденсатор (пробой). Обычно поломка происходит в дешёвых вариантах плат.

Существуют дополнительные причины, приводящие к выходу из строя прибора, а именно: кратковременное замыкание в цепи, неправильное подключение к сети, несоблюдение схемы подключения устройства при монтаже.

Плохая припайка контактов цепи, светодиодов к плате, слабое крепление проводов в цокольной части ламп. Слабая пайка проводящих элементов (проводов, шин). Причина: Заводской дефект. Ремонт многих светодиодных люстр с пультом управления проводят именно по этой причине.

Подготовка к ремонту светодиодных приборов

Перед тем как отремонтировать светодиодный светильник, прибор необходимо снять. Понадобится некоторый инструмент; отвёртка тонкая с плоским концом, крестообразная. Если соединение было смонтировано с помощью скруток, нужны будут клещи с изолированными ручками, изоляционная лента и прибор мультиметр, для проверки контактов. Пинцет пригодится в работе с мелкими деталями.

Понадобится паяльник с тонким жалом и припоем (желательно использовать специальную насадку). Дрель со сверлом 2,5 мм., тоже может пригодиться, отсоединять цокольную часть лампы, высверлив крепления. Несколько тонких проводов по 10 см., длины.
Внимание! Проводить электротехнические работы без специального защищённого инструмента запрещено!

Конструкция светодиодных люстр и визуальный осмотр

люстра в разборе

С пультом управления люстры появились не так давно. Мало кто знаком с их устройством. Проводя ремонт светодиодных потолочных люстр необходимо знать конструкцию, просто в общих чертах. Разберёмся подробнее, из чего она может состоять.

Простая светодиодная люстра состоит из корпуса, блока регулятора или драйвера. Он применяется в качестве выпрямителя напряжения. В нем установлены клеммы, или клеммные зажимы, к которым подсоединяют питание сети. Затем от блока проходят провода к лампам. Их может быть от одного провода, под обычную лампу, до 12 под дизайнерский вариант устройства.

начинка люстры с управления

Более сложный вариант изделия, состоит из антенны, блока управления самим освещением, регулятора напряжения или неск
олькими блоками, проводящие автоматическую настройку. В растровых светильниках может быть несколько драйверов и разные типы светодиодных элементов, ламп. От конкретного вида осветительного прибора зависит проверка и ремонт компонентов.

Почему необходимо знать или выяснить конструкцию, перед тем как
начать ремонт светодиодной люстры. Причина проста, требуется определить, где находятся блоки управления, внутри люстры или в
самом элементе освещения, лампе. Вот здесь нам понадобится та самая схема люстры на светодиодах.

Ремонт светодиодной люстры работающей без пульта проводить проще. В ней нет ничего сложного, собраны по одному типу: один или несколько диодов (возможен компактный мост), электролиты (конденсаторы), пару сопротивлений (резисторов), и катушка с обмоткой. Это простейшая схема без защиты, вариантов их существует множество, но мы сейчас разберём именно простейшую схему.

светильник растровый на светодиодах

  • Сняв светильник, осмотрите плату на присутствие видимых дефектов, обрыва проводов, отсутствие таковых хороший признак.
  • Снимите плафон или украшение вокруг лампы, выкрутите элементы освещения. Осмотрите цоколь, подгоревшие места говорят о плохом контакте. Если они есть попробуйте зачистить их ножом.
  • Перепакуйте клеммники, или скрутки, подтяните винты на всех деталях. Не обнаружив видимых дефектов, переходим к осмотру ламп. Вариант блочного светильника, где реле и лампы находятся рядом на большой плате, рассматривают как ремонт лампы описанной ниже.
  • Ремонт светодиодной люстры своими руками начинают с определения места поломки или обрыва.

Простейший способ проверить цепь светодиодов лампы

Сначала пробуем разобрать саму лампу. Есть разборные модели но порой потребуется нагревать феном строительным или подрезать корпус. Вначале естественно визуальный осмотр. Как правило, сгоревший светодиод отличается по цвету или имеет подгоревшую ножку и контактные площадки для пайки светодиода обгорели или отслоились.

сгоревший светодиод

Способ 1.

Подать питание лучше отдельным блоком питания, на лампу. Обычно 3.7 вольта подается на каждый светодиод, но бывают и другие номиналы м. Необходимо обратить внимание что в зависимости от количества светодиодов и вольтаж изменяется. Для быстрой проверки светодиодных элементов лед лампы подручными способами можно использовать любую батарейку на 3 вольта и скрепки соединив контакты. Только соблюдайте полярность подключения.

проверка светодиодов

Присоединив контакты к скрепке и соблюдая полярность, проверяем по очереди светодиоды

Подобное устройство проверки используем и при проверке встроенной подсветки светильника.

Проверка лед лампы

Проверяем все светодиоды подсветки на работоспособность

Неисправность одного светодиода, влечет за собой отключение всех!

Способ 2.

Прозвонить прибором нужно все не повреждённые светодиоды в цепи. Но способ есть проще, подключив лампу к питанию провести нехитрые манипуляции

  • Поочерёдно замыкать (кинуть перемычку) контакты каждого светодиода пинцетом или проводом с зачищенными и залуженными контактами.
  • Лампа загорится тогда, когда вы найдёте (замкнёте контакты) на сгоревшем светодиоде. В случае если этого не произошло, смотрите далее по цепи.
  • Проверяйте плату на причину прогаров, вздутие конденсаторов, проверьте внимательно дорожки на самой плате регуляторе. Подпаяйте оборванные контакты.

Нельзя заменять светодиод перемычкой, когда в общей цепи их менее 10, произойдёт перегрузка конденсаторов, блочные светодиоды, сгорят, когда в одном корпусе их по 3 шт. Определить их можно по трём тёмным точкам, внутри жёлтого или белого кристалла.

Ремонт лампы светодиодной

Важно знать что, светодиод имеют полярность и при его замене нужно правильно его установить на плату. Все светодиоды припаяны печатным методом, то есть погружены в олово.

пайка светодиода

Обычно, для запайки светодиода используют паяльный фен. В домашних условиях хоть и затруднительно, но возможно нанести паяльником больше олова.

Для установки достаточно установить его на печатную плату и прогреть паяльником его торцы с контактными площадками. При мощной припайке придется дополнительно с низу подогреть плату паяльником. Важно не перегреть при пайке светодиодный элемент!

Возможный способ ремонта светодиодных ламп с помощью токопроводящей пасты.

Схема лед лампы

Обычная схема недорогой китайской лампы на 220 вольт. Вместо надежного драйвера в них собрана простая схема бестрансформаторного питания с конденсаторами и выпрямителем.

Схема лед лампы

Напряжение сети сначала снижается неполярным металлопленочным конденсатором, выпрямляется, а затем сглаживается и повышается до нужного уровня. Ток нагрузки ограничивается обычным SMD резистором, который расположен на печатной плате со светодиодами. При диагностике и ремонте светодиодных ламп такого типа важно соблюдать технику безопасности, т.к. все элементы электрической цепи потенциально находятся под высоким напряжением. Прикоснувшись пальцем к токоведущей части схемы по неосторожности можно получить электрический удар, а соскользнувший щуп мультиметра может закоротить провода с неприятными последствиями.

Устранение поломки люстры с дистанционным управлением

лампа в разборе+схема проверки

Часто ремонт светодиодных люстр необходимо делать из-за перегрева самой матрицы. Сначала отвинчивают крепления и визуально осматривают внутреннюю часть люстры. Затем осторожно пробуют двигать плату, на месте. Определяют, нет ли обрыва проводов от блока управления, не отгорел ли провод от перенапряжения. Если отгорел, паяют на место. Проверяем поочередно все детали.

блок со схемой

Затем понадобится оригинальная схема люстры. Без неё можно провести ремонт только люстры без дистанционного управления. Если есть блок дистанционного управления, меняют в нём батарейки на новые элементы. Светодиодные люстры с пультом управления встречаются часто, здесь понадобится для выявления поломки, точная схема контроллера люстры.

Блок управления люстрой обычно наглухо запаян в оболочку, а на неё производители прорисовывают схемы. Только это схемы подключения проводов и элементов освещения.

Встречаются и блоки с разборным корпусом, тогда вариант упрощается. При не разборном блоке позваниваем с помощью тестера выходной сигнал на элементы освещения (светодиоды). При отсутствии подачи напряжения причина может быть в поломке приёмника сигнала. Разбираем его, проверяем визуально контакты и дорожки на плате, целостность деталей. Если подача напряжения идёт на одну ветку освещения, значит поломка в блоке управления, а не в самом приёмнике сигнала.

Кладка соломки из песчаника1

Сгоревшую деталь можно выпаять и прозвонить, для начала все сопротивления (смотреть схему), поставив на приборе значок ОМа. Затем ёмкость конденсаторов, благо на них есть обозначения, полярность и вид также важен при проверке.

конденсаторы

Обозначение на схеме

При обнаружении несоответствия в номинале, перепаиваем.

Блок управления люстрой отвечает за интенсивность и режимы горения светодиодных элементов. Нарушение одной из цепи (в плафонном варианте светильника), не выводит из строя блок, возможно, сгорел предохранитель.

блок со схемой дистанционный

shema-podklucheniya

Но всё же, проверьте блоки, нет ли на них оплавленных мест, есть, замените его новым. При неправильном подключении проводов горят только детали в блоке питания. Блок регулятор защищён от чрезмерных нагрузок. Его можно прозвонить по схеме.

Радиаторы охлаждения

Многие модели регуляторов, драйверов и блоков питания светодиодных светильников идут с радиаторами охлаждения. В них сделано посадочное место, через которое микросхема или другой элемент управления отдаёт тепло. На большинстве ламп радиаторы присутствуют.

Отсутствие специальной смазки, термопасты, причина перегрева большинства (до 15%) плат и блоков. Открутите и проверьте, нанесена ли она по плоскости посадочного места.

Термопаста наносится тонким слоем по всей поверхности посадочного места, большое количество только ухудшит передачу тепла. Прикрутив дополнительную пластинку из тонкого алюминия к радиатору, увеличить теплоотдачу можно, при этом монтаж проводят, не перекрывая основные потоки воздуха проходящие через него.

Вывод

Как видим ничего не обычного в ремонте светодиодных потолочных люстр, нет. Самому сделать это не так уж сложно. Необходимо немного терпения, чуточку практики и оловянную капельку знаний. Конечно разнообразие ламп, светильников и всевозможных люстр, не заставит нас скучать в процессе ремонта. Но в этом количестве деталей, нам поможет разобраться, точная схема светодиодной люстры и конечно огромное желание.

Видео по ремонту люстр с управлением

Не обязательно покупать новый светодиод, починить его просто, киньте маленькую перемычку между контактами. Обязательно уберите остатки сгоревшей части светодиода, зачистите плату от нагара, он проводит электричество.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
