Как выбрать авр по току

Какой контактор выбрать для АВР при нагрузке 20А

На производстве и в быту используется электрооборудование, требующее частого включения и выключения с помощью управляющего аппарата. Для частого размыкания и замыкания цепи разработаны специальные приборы, обладающие значительной износостойкостью – модульные контакторы.

Контакторы (пускатели) электромагнитные

Следует внести немного порядка в терминологию. Часто путают пускатели и контакторы. Для некоторых это одно и то же, а некоторые говорят, что контактор – это просто большой мощный пускатель. Но насколько мощный – никто толком объяснить не может…

Раньше, во времена СССР, так оно и было. Теперь пускатели, которые выпускались или разрабатывались в те времена, так и называют пускателями (например, ПМЛ, который выпускается до сих пор на Украине), а новые и зарубежные модели называют контакторами.

Одни и те же устройства электрики называют пускателями, а продавцы – контакторами. Честно говоря, и мне привычней говорить именно пускатели.

Для чего нужен АВР?

АВР или автоматический ввод резерва нужен для бесперебойного питания объектов электроэнергией. Его основанная функция это автоматические переключение вводов при потере напряжения на основном вводе.

Чем отличается контактор от пускателя?

На самом деле контактор – это устройство, состоящее только из электромагнитной катушки и контактов. При подаче напряжения на катушку контакты замыкаются (или размыкаются). Контактор не содержит приспособлений для защиты, фиксации, коммутации, индикации, и др. Пускатель – это устройство, содержащее в себе контактор как главный составляющий элемент. Кроме того, пускатель как правило содержит тепловое реле для защиты от перегрузки по току, кнопки ПУСК и СТОП, индикацию, может быть заключен в корпус, иметь автоматический выключатель для защиты от КЗ. Иначе говоря, пускатель служит для пуска (включения) различных потребителей электроэнергии.

Подробно о том, как трехфазный электродвигатель подключается к пускателю, различные схемы включения электродвигателя приведены в моей статье про подключение асинхронных двигателей. А ещё пример применения пускателей – в статье про схему гидравлического пресса. Различные схемы включения магнитных пускателей подробно рассмотрены здесь.

А если Вам вообще интересно то, о чем я пишу, подписывайтесь на получение новых статей и вступайте в группу в ВК!

Пускатель может содержать два контактора. Это бывает в случаях, когда применяется реверсивное управление двигателем, либо при плавном пуске, когда мощный двигатель включают сначала по схеме “звезда”, а затем – по “треугольнику”.

Хотя, такую схему нельзя назвать “плавной”, для плавного пуска существуют специальные устройства. Читайте мои статьи про Мягкий пускатель и про Реальную схему включения устройства плавного пуска.

Разобранный пускатель ПМЛ-1220 0*2Б. Видно контактор и тепловое реле.

Что такое АВР?

Автоматический ввод резерва, это устройство, служащее для поддержания непрерывного электроснабжения объекта. Его функционал заключается в переключении вводов. При пропадание питания на основном вводе, он в автоматическом режиме включает резервный (вводов может быть несколько, в зависимости от класса энергообеспечения объекта).

Отличия реле от контактора

Реле от контактора отличаются лишь конструкцией и назначением, и разница иногда между ними слабо различима.

Реле не имеет дугогасительных камер.
Реле заключено в герметичный корпус.
Реле рассчитано на слабый ток и чисто активную нагрузку.
Реле имеет переключающие контакты, а значит нормально разомкнутые и замкнутые.
Реле не рассчитано на подключение реактивной трехфазной нагрузки.
Реле может иметь от 1 до 6 равнозначных контактов, а контактор обязательно имеет 3 силовых и (как опция) 1-2 слаботочных контакта.
Реле не имеет дополнительных функций и контактов, а контактор может быть дополнен приставками различной установки и назначения.
Реле устанавливается на панель, и легко может быть заменено лишь с помощью рук. Для того, чтобы заменить контактор, нужно обесточивать оборудование и использовать отвертку.

Из чего он состоит?

Есть несколько видов исполнения АВР: на контакторах (на небольшие токи), на контроллерах. Cамый распространенный это ввод резерва выполненный на контакторах. Его распространенность обусловлена его недорогой ценой и надежностью. Так же есть устройства, выполненные на контроллере или автоматических выключателях. Для сложных АВР, с более чем двумя вводами, больше подходит схема на контроллере.

Характеристики и виды пускателей по характеристикам

Перед тем, как выбрать контактор, нужно определиться с нагрузкой, и выбор делать исходя прежде всего мощности нагрузки. Параметры контакторов можно уточнить на сайтах производителей или у торгующих организаций, а здесь мы приведем и рассмотрим самые важные. Основные параметры (ток, мощность нагрузки) обычно указывают на корпусе пускателя.

Величина (условный габарит) пускателя (контактора)

Самый главный параметр, величина характеризует условно мощность и габариты пускателя. Существуют такие величины пускателей:

нулевая величина – на максимальный ток до 6 А (через каждый рабочий контакт)
первая – на максимальный ток до 9 – 18 А (в зависимости от исполнения контактов)
пускатель 2 величины – до 25 – 32 А
пускатель 3 величины – до 40 – 50 А
пускатель 4 величины – до 65 – 95 А
пускатель 5 величины – до 100 – 160 А
шестая величина – от 160 А и выше

Имеется ввиду ток по категории применения АС-3 (для индуктивной нагрузки), для категории АС-1 (резистивная или малоиндуктивная нагрузка – например, ТЭНы) максимальный ток для того же пускателя будет в полтора – два раза выше. От величины пускателя зависит, какую мощность он может коммутировать (трехфазная цепь 380 В, индуктивная нагрузка).

1 – до 2,2 – 7,5 кВт
2 – до 11 – 15 кВт
3 – до 18 – 22 кВт
4 – до 30 – 45 кВт

Сразу надо сказать, что эта мощность – действительно максимальная, реально надо смотреть на величину тока конкретного пускателя (как правило, вторая и третья цифра в названии). Величина пускателя указывается в названии первой цифрой. При превышении тока или токе, близком к максимальному, количество срабатываний (надежность) резко уменьшается, поэтому пускатель надо выбирать с запасом по мощности.

Количество контактов (полюсов)

В основном выпускаются контакторы с тремя рабочими контактами (для коммутации) и одним дополнительным. Дополнительный, или блокировочный контакт нужен для блокировки, или “самопитания”, чтобы зафиксировать контактор во включенном состоянии при использовании стандартной схемы включения. Дополнительные контакты бывают нормально разомкнутые (чаще всего используются) и нормально замкнутые.

Для увеличения количества дополнительных контактов используют контактные приставки, применение которых существенно расширяет круг схемотехнических решений. В СССР такие дополнительные приставки назывались ПКИ, сейчас в продаже есть и другие модели, но суть одна.

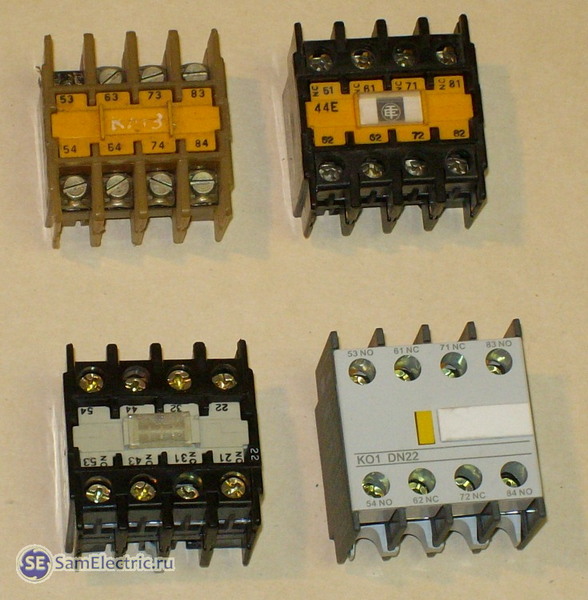

Дополнительные контактные приставки ПКИ, и др.

Максимальный ток дополнительных контактов, как правило, равен (в пускателях первой и второй величин) или меньше максимального тока основных контактов. Существуют также дополнительные контакты (приставки) выдержки времени ПВЛ, в которых контакты включаются или выключаются через время задержки. Подробнее – в статье про пневматические реле выдержки времени.

Напряжение электромагнитной катушки контакторов

Электромагнитные катушки контакторов, как правило, выпускаются на следующие напряжения: 24, 36, 110, 230, 380 Вольт. В пускателях большой величины используются катушки бОльшей мощности. Катушки продаются и отдельно, и её можно легко заменить в контакторе, если нужна другая величина напряжения.

Как правило, при наличии нулевого проводника целесообразно применять катушки контактора на напряжение 220 В, а при его отсутствии (чисто трехфазные потребители) – катушки на 380 В.

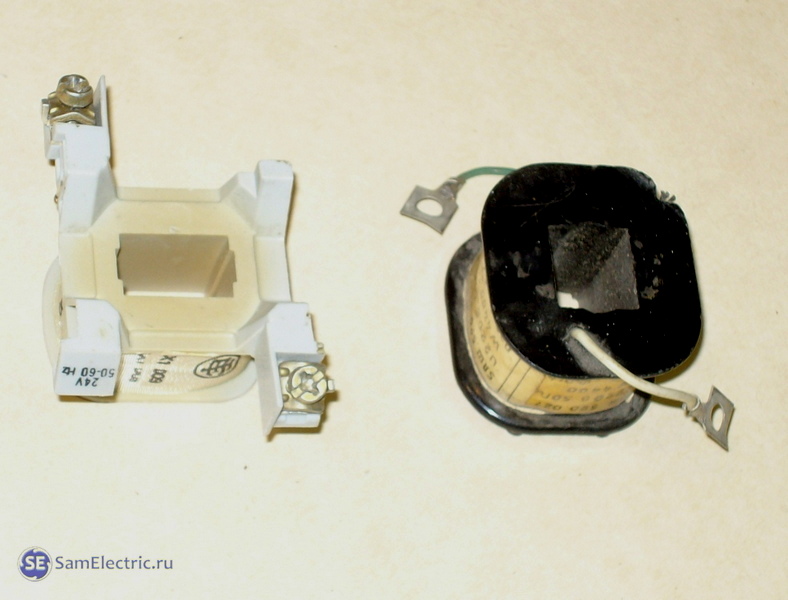

Как заменить катушку контактора?

Иногда в наличии нет контактора с катушкой нужного напряжения, можно не покупать целиком нужный контактор. У многих производителей в продаже имеются катушки под разные напряжения и величины контакторов.

В частности, это относится к IEK, КЕАЗ. Иностранные производители, как правило, делают контакторы неразборными, и отдельно катушки к ним не продают.

Стоит сказать, что катушки контакторов на нужные напряжения должны быть в ремонтных комплектах, поскольку это можно считать расходным материалом. Основные неисправности катушек – обрыв обмотки и деформация корпуса.

Чтобы увеличить срок службы катушек контакторов или электромагнитов, которые находятся продолжительное время во включенном состоянии, допустимо эксплуатировать их на напряжении 85-90 % от номинала.

По каким параметрам подбирается АВР?

Понимание алгоритма работы
Какое количества вводов
На сколько ампер АВР (исходя из мощности потребителей, так как через него будет проходить вся нагрузка)
Будет ли использоваться с дизель генераторной установкой (ДГУ).

Виды пускателей по назначению

Теперь приведу пару примеров пускателей – реальных схем.

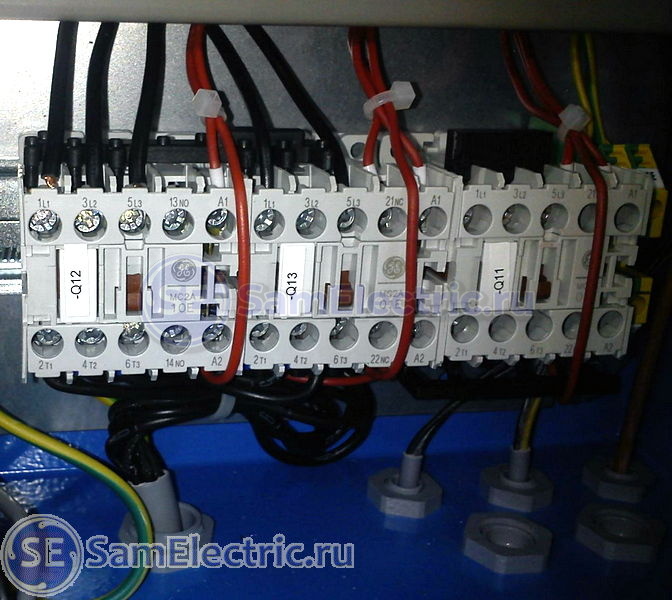

Эта схема пускателя собрана на трех контакторах второй величины и служит для подключения электродвигателя по схеме “звезда-треугольник”. Вверху слева подается три фазы, внизу – три фазы уходит на питания двигателя. Красные провода – питание катушек контакторов и проверка работы. Защита (мотор-автомат) не показана.

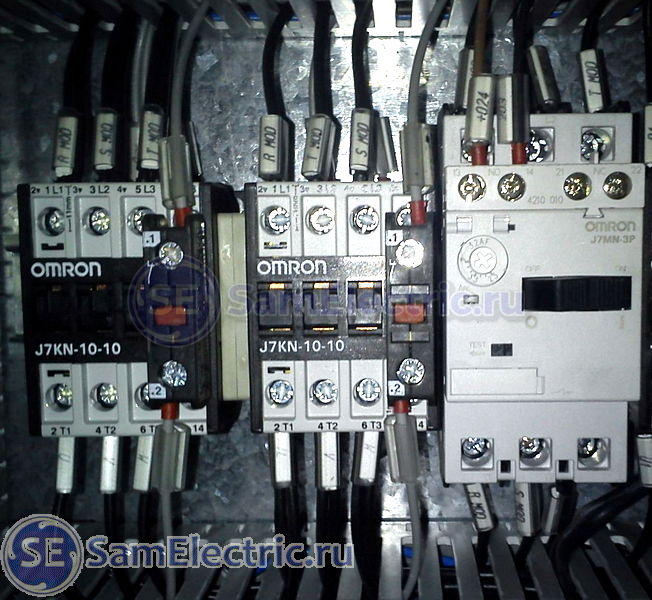

реверсивный пускатель с мотор-автоматом

Здесь – пускатель реверсивный, на двух взаимно блокированных контакторах. Мотор-автомат защиты двигателя – справа.

Как выбрать производителя комплектующих для АВР?

В данном случае все зависит от вашего кошелька. Есть возможность выполнить его в трех ценовых категориях:

Бюджетный ценовой сегмент на китайских комплектующих.
Средний ценовой сегмент на отечественных и корейских производителях.
Высокий ценовый сегмент, выполненный на Европейских производителях.

Для себя я бы выбрал второй вариант, так как привык считать деньги, а качество КЭАЗ, или того же Hyundai никогда не подводило ни меня, ни моих клиентов.

Бонус

В заключение – несколько фотографий контакторов, верой и правдой отслуживших свой век.

Пускатель 2 величины. Совнархоз Латвийской ССР, 1964 г.

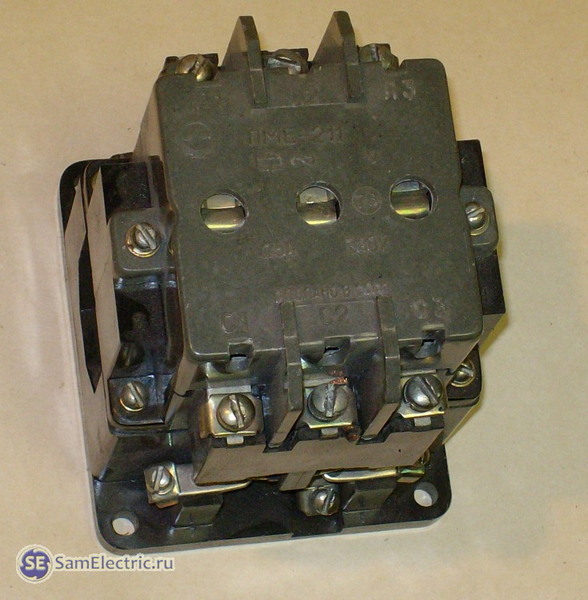

пускатель ПМЕ 211

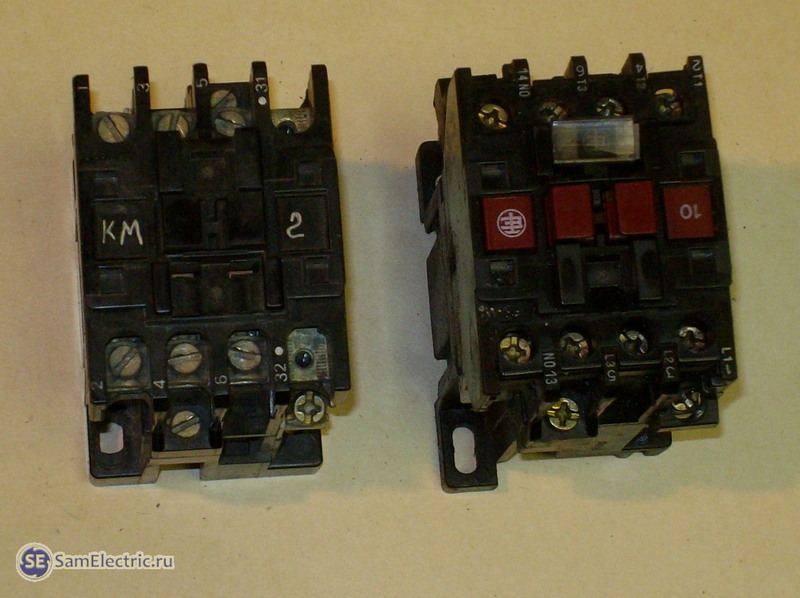

Пускатель ПМЛ, справа – его прототип Telemecanique

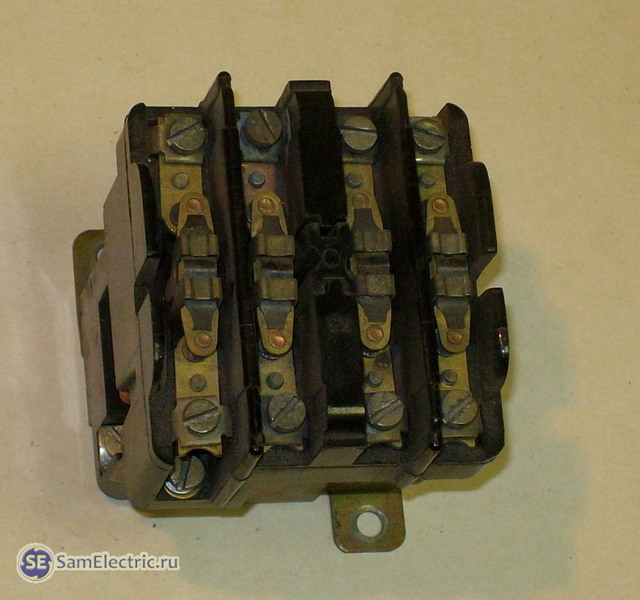

Страшно смотреть, но именно такие пускатели применялись в СССР…

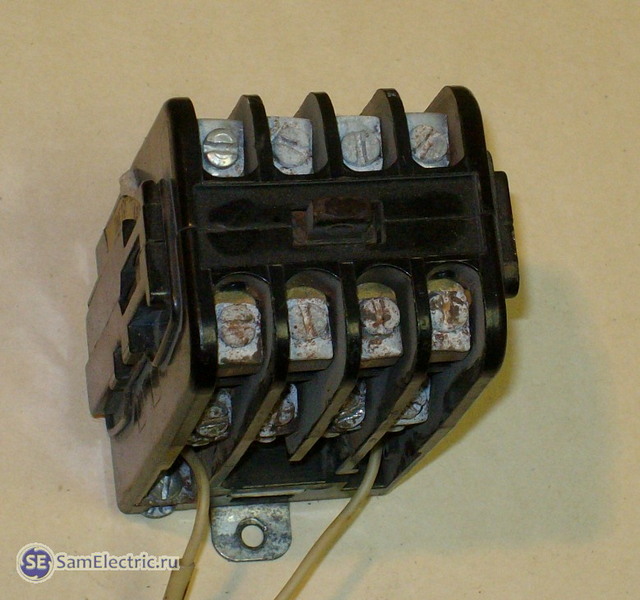

…и такие. Не правда ли, очень похоже на музейный экспонат?

Где можно купить сейчас контакторы? Конечно, в соседнем электро магазине. И главное. Не забудьте сообщить продавцу напряжение катушки!
