Контроллеры корректоров коэффициента мощности L656x

Новые контроллеры корректоров мощности L656x от компании STMicroelectronics помогут привести разработки в соответствие со стандартом МЭК IEC 1000-3-2. В статье изложены основные теоретические аспекты, связанные с этой проблемой, и практические способы их реализации.

Вебинар «Решения MORNSUN для промышленных применений: от микросхем до ИП на DIN-рейку» (02.11.2022)

Включение в сеть переменного тока нелинейных нагрузок, например, светильников с газоразрядными лампами, управляемых электродвигателей, импульсных источников питания приводит к тому, что потребляемый этими устройствами ток имеет импульсный характер с большим процентом содержания высоких гармоник. Из-за этого могут возникать проблемы электромагнитной совместимости при работе различного оборудования. Также это приводит к снижению активной мощности сети.

В целях предотвращения подобного негативного воздействия на питающие сети в Европе и США действует стандарт МЭК IEC 1000-3-2, определяющий нормы по гармоническим составляющим потребляемого тока и коэффициенту мощности для систем электропитания мощностью более 50 Вт и всех типов осветительного оборудования. Начиная с 80-х годов прошлого века и по сей день, эти нормы последовательно ужесточаются, что вызвало необходимость принятия специальных мер и подтолкнуло разработчиков оборудования к разработке различных вариантов схем, обеспечивающих повышение коэффициента мощности.

Начиная с 80-х годов прошлого столетия, в вышеупомянутых странах начали активно разрабатываться и использоваться микросхемы, на базе которых можно легко создать простые корректоры коэффициента мощности для выпрямительных устройств и электронных балластов.

В Советском Союзе, а позднее и в Российской Федерации, подобных ограничений для потребителей электроэнергии не вводилось. По этой причине вопросам повышения коэффициента мощности не уделялось достаточного внимания в технической литературе. В последние годы ситуация несколько изменилась, во многом благодаря наличию импортных электронных компонентов, применение которых позволяет создавать схемы активных корректоров, надежных в работе и недорогих по стоимости.

Мощность искажения и обобщенный коэффициент мощности

Негативное влияние на питающую сеть определяется двумя составляющими: искажение формы тока питающей сети и потребление реактивной мощности. Степень влияния потребителя на питающую сеть зависит от его мощности.

Искажение формы тока обусловлено тем, что ток на входе вентильного преобразователя несинусоидальный (рисунок 1). Несинусоидальные токи создают на внутреннем сопротивлении питающей сети несинусоидальные падения напряжения, вызывая искажения формы питающего напряжения. Несинусоидальные напряжения сети раскладываются в ряд Фурье на нечетные синусоидальные составляющие высших гармоник. Первая – основная (та, которая должна быть в идеале), третья, пятая и т.д. Высшие гармоники оказывают крайне негативное влияние на многих потребителей, заставляя их применять специальные (зачастую весьма дорогостоящие) меры по их нейтрализации.

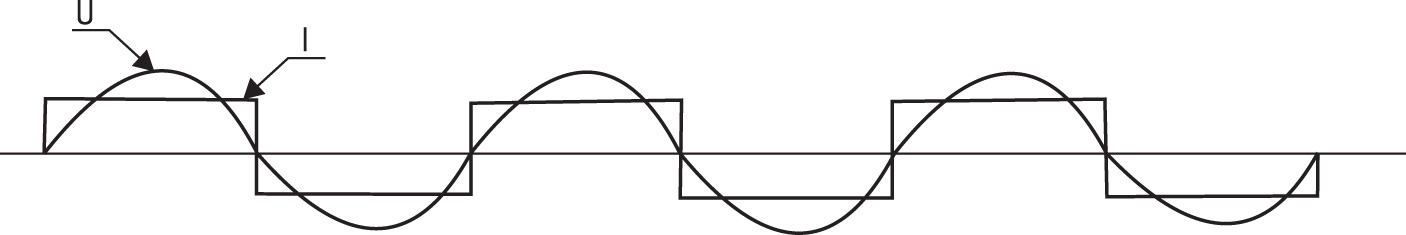

Искажение формы тока на входе вентильного преобразователя

Рис. 1. Искажение формы тока на входе вентильного преобразователя

Потребление реактивной мощности приводит к отставанию тока от напряжения на угол (рисунок 2). Реактивную мощность потребляют выпрямители, использующие однооперационные тиристоры, задерживающие момент включения относительно точки естественной коммутации, что вызывает отставание тока от напряжения. Но еще больше реактивной мощности потребляют асинхронные электродвигатели, имеющие преимущественно индуктивный характер нагрузки. Это влечет колоссальные потери полезной мощности, за которую, к тому же, никто не хочет платить – бытовые электросчетчики считают только активную мощность.

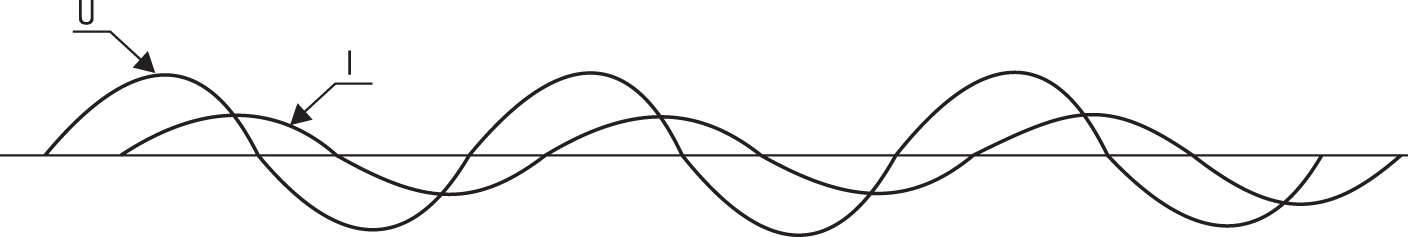

Формы тока и напряжения в сети при работе на реактивную нагрузку

Рис. 2. Формы тока и напряжения в сети при работе на реактивную нагрузку

Для описания воздействия преобразователя на питающую сеть введено понятие полной мощности:

, где:

	– эффективное значение первичного напряжения,
	– эффективное значение первичного тока,
	– эффективные значения напряжения и тока первичной гармоники,
	– эффективные значения напряжений и тока высших гармоник.

Если первичное напряжение синусоидальное – , тогда:

, где

ϕ1 – угол сдвига фаз между синусоидальным напряжением и первой гармоникой тока.

N – мощность искажения, вызванная протеканием в сети токов высших гармоник. Средняя за период мощность, обусловленная этими гармониками равна нулю, т.к. частоты гармоник и первичного напряжения не совпадают.

Высшие гармоники токов вызывают помехи в чувствительном оборудовании и дополнительные потери от вихревых токов в сетевых трансформаторах.

Для вентильных преобразователей вводится понятие коэффициента мощности χ, характеризующее эффект реактивной мощности и мощности искажений:

F10 ,

– коэффициент искажения первичного тока.

Таким образом, очевидно, что коэффициент мощности зависит от угла запаздывания тока относительно напряжения и величины высших гармоник тока.

Методы повышения коэффициента мощности

Существует несколько способов уменьшения негативного влияния преобразователя на питающую сеть. Вот некоторые из них:

Использование многоступенчатого фазового управления (рисунок 3).

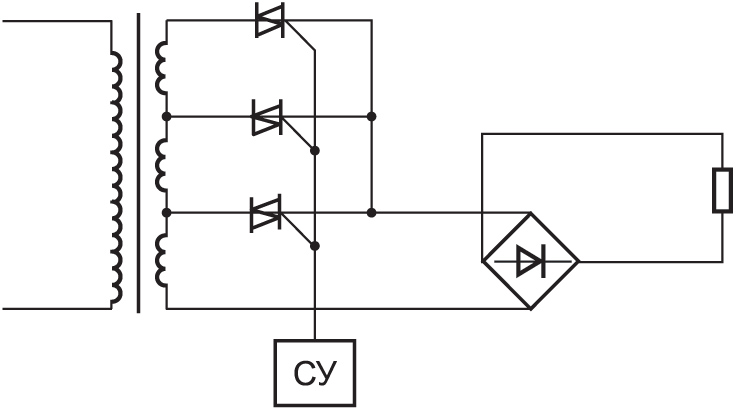

Использование многоступенчатого фазового управления

Рис. 3. Использование многоступенчатого фазового управления

Применение выпрямителя с отводами от трансформатора приводит к увеличению числа пульсаций за период. Чем больше ответвлений от трансформатора, тем больше число пульсаций за период, тем ближе форма входного тока к синусоидальной. Существенным недостатком этого метода является высокая стоимость и габариты трансформатора с достаточным количеством ответвлений (для достижения эффекта их должно быть больше, чем на рисунке). Изготовление моточного элемента такой сложности – весьма непростая задача, плохо поддающаяся автоматизации – отсюда и цена. А если разрабатываемый источник вторичного электропитания мелкосерийный, то такой способ однозначно неприемлем.

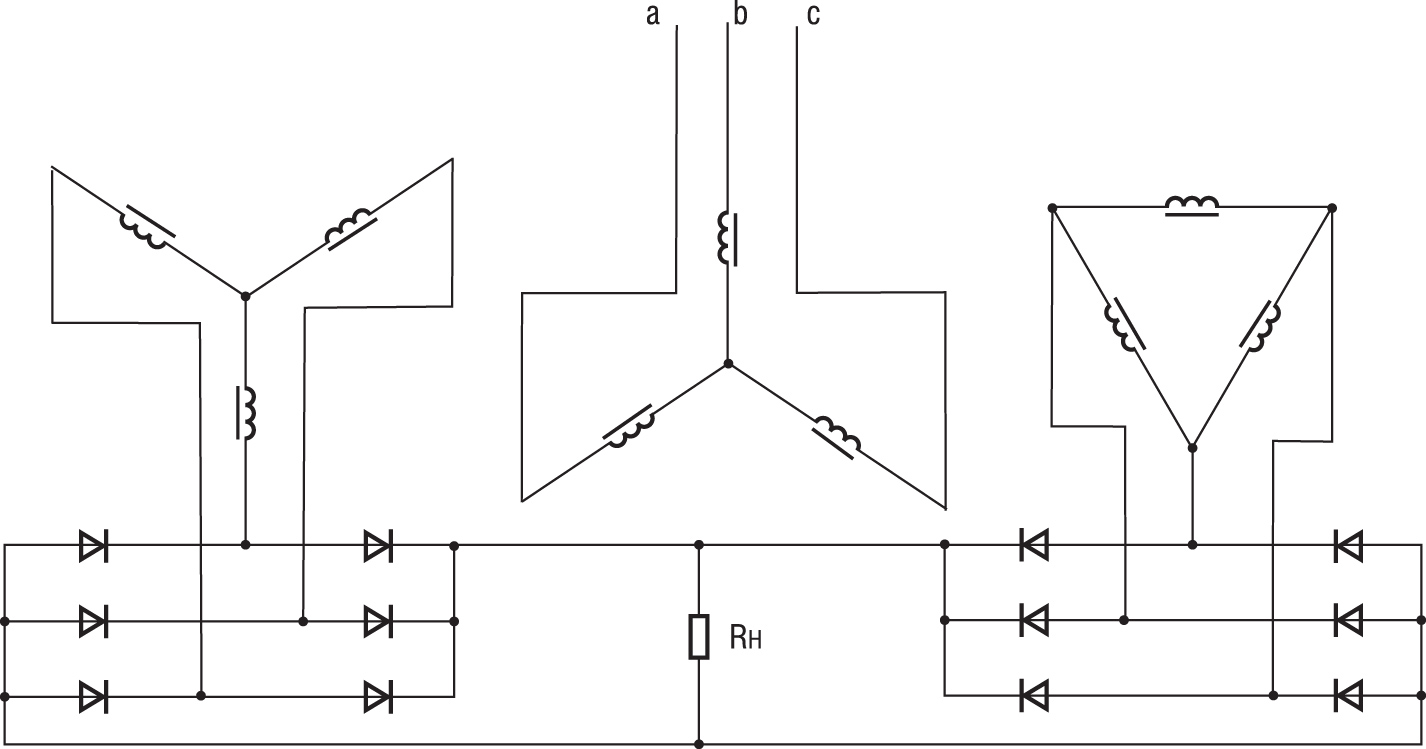

Многофазный выпрямитель

Рис. 4. Многофазный выпрямитель

Увеличения фазности выпрямителя. Метод приводит к увеличению числа пульсаций за период. Недостатком метода является очень сложная конструкция трансформатора, дорогой и громоздкий выпрямитель. Кроме того, не у всех потребителей имеется трехфазная сеть.
Использование корректоров коэффициента мощности (ККМ). Существуют электронные и неэлектронные ККМ. В качестве неэлектронных ККМ широко применяются электромагнитные компенсаторы реактивной мощности – синхронные двигатели, вырабатывающие в сеть реактивную мощность. Очевидно, в силу понятных причин, такие системы непригодны для бытового потребителя. Электронные ККМ – система схемотехнических решений, призванная увеличить коэффициент мощности – является, пожалуй, самым оптимальным решением для бытового потребления.

Принцип работы ККМ

Основная задача ККМ – сведение к нулю отставания потребляемого тока от напряжения в сети при сохранении синусоидальной формы тока. Для этого необходимо отбирать от сети ток не короткими интервалами, а на всем периоде работы. Мощность, отбираемая от источника, должна оставаться постоянной даже в случае изменения напряжения сети. Это значит, что при снижении напряжения сети ток нагрузки должен быть увеличен, и наоборот. Для этих целей пригодны преобразователи с индуктивным накопителем и передачей энергии на обратном ходу.

Методы коррекции можно условно разделить на низкочастотные и высокочастотные. Если частота работы корректора намного выше частоты питающей сети – это высокочастотный корректор, в противном случае – низкочастотный.

Рассмотрим принцип работы типового корректора мощности (рисунок 5). На положительной полуволне, в момент перехода сетевого напряжения через ноль, открывается транзистор VT1, ток протекает по цепи L1-VD3-VD8. После запирания транзистора VT1, дроссель начинает отдавать накопленную в нем энергию, через диоды VD1 и VD6 в фильтрующий конденсатор и нагрузку. При отрицательной полуволне процесс имеет аналогичный характер, только работают другие пары диодов. В результате применения такого корректора ток потребления имеет псевдосинусоидальный характер, а коэффициент мощности достигает значения 0,96. 0,98. Недостатком такой схемы являются большие габариты, обусловленные применением низкочастотного дросселя.

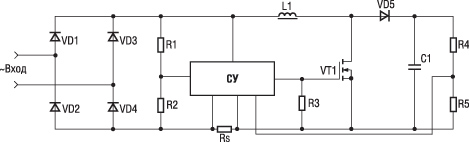

Типовая схема низкочастотного ККМ

Рис. 5. Типовая схема низкочастотного ККМ

Повышение частоты работы ККМ позволяет сократить габариты фильтра (рисунок 6). При открытом силовом ключе VT1 ток в дросселе L1 линейно нарастает – при этом диод VD5 заперт, а конденсатор С1 разряжается на нагрузку.

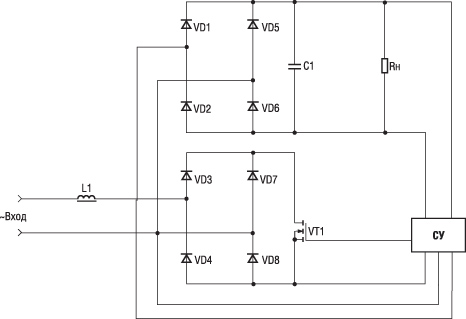

Схема высокочастотного ККМ

Рис. 6. Схема высокочастотного ККМ

Затем транзистор запирается, напряжение на дросселе L1 отпирает диод VD5 и дроссель отдает накопленную энергию конденсатору, одновременно питая нагрузку (рисунок 7). В простейшем случае схема работает с постоянным рабочим циклом. Существуют способы увеличения эффективности коррекции путем динамического изменения рабочего цикла (т.е. путем согласования цикла с огибающей напряжения сетевого выпрямителя).

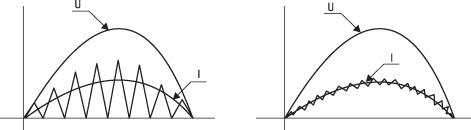

Формы напряжений и токов высокочастотного ККМ

Рис. 7. Формы напряжений и токов высокочастотного ККМ: а) с переменной частотой коммутации, б) с постоянной частотой коммутации

Микросхемы для построения высокоэффективных корректоров от STMicroelectronics

Учитывая возможности современной электронной индустрии, высокочастотные ККМ являются оптимальным выбором. Интегральное исполнение всего корректора мощности или его управляющей части стало, по сути, стандартом. В настоящее время существует большее многообразие микросхем управления для построения схем ККМ, выпускаемых различными производителями. Среди всего этого многообразия стоит обратить внимание на микросхемы L6561/2/3, выпускаемые компанией STMicroelectronics (www.st.com).

L6561, L6562 и L6563 – серия микросхем, специально спроектированных инженерами компании STMicroelectronics для построения высокоэффективных корректоров коэффициента мощности (табл. 1).

radiohlam.ru

Телевизор JVC LT26AX5AT блок питания после перенапряжения

universal007 инженер, читатель
Сообщения: 173 Зарегистрирован: 13 июн 2011, 21:11 Откуда: Стерлитамак

Телевизор JVC LT26AX5AT блок питания после перенапряжения

rhf-admin администратор, спонсор, писатель, дизайнер, инженер, программист, идеолог
Сообщения: 3028 Зарегистрирован: 25 авг 2009, 23:19 Откуда: Уфа Контактная информация:

Re: Телевизор JVC LT26AX5AT блок питания после перенапряжения

Сообщение rhf-admin » 22 янв 2012, 01:33

Да, интересная задачка. Почитал даташит, мысли такие:
1) На входном кондёре 300 Вольт — это нормально. Сетевое 220, после выпрямления как раз должно получаться 220*1,41=310 Вольт. Ну там падение на диодах + в розетке не совсем 220 — вот тебе и ровно 300.
2) «6-я нога 7 вольт, 8-я 290». 7 вольт — маловато, undervoltage lockout — 7,8 вольт. Если напруга на кондёре на 7-й ноге до следующей подкачки просядет ниже этого значения — микруха ждёт пока напруга просядет до 4,8 вольт и снова пробует стартануть от HV. Возможно надо заменить ещё и либо кондёр на 6-й ноге, либо диод от вторичной обмотки к этому кондёру. Ещё один вариант такого поведения (когда вторичная обмотка не может докачать напругу на кондёре) — КЗ в нагрузке, но нагрузки как ты говоришь — нету.
3) Насколько я понял — напруга на выходе всё равно должна появиться, хоть с нагрузкой, хоть без. Просто при маленькой нагрузке или без неё микруха может пропускать циклы. Выглядеть будет так, как будто частота резко упала.
4) По поводу 8-й ноги в воздухе. Вполне допускаю, что такое может быть, поскольку эта нога используется только при старте, чтобы накачать напругу на кондёре Vcc. Если это делается каким-то другим способом, то 8-я нога в общем-то может быть и не нужна. Такого точно не может быть с дежуркой, потому что неоткуда больше напругу взять, а с другими каналами — почему бы и нет.

P.S. А схемы попробуй на торрентах поискать, на том же рутрэкере полно сборников всяких схем, в том числе и по фирмам. Вводи прям JVC в поиске и смотри.
P.P.S. Начал бы я точно с замены электролита на Vcc.

universal007 инженер, читатель
Сообщения: 173 Зарегистрирован: 13 июн 2011, 21:11 Откуда: Стерлитамак

Re: Телевизор JVC LT26AX5AT блок питания после перенапряжения

Сообщение rhf-admin » 22 янв 2012, 14:20

universal007 инженер, читатель
Сообщения: 173 Зарегистрирован: 13 июн 2011, 21:11 Откуда: Стерлитамак

Re: Телевизор JVC LT26AX5AT блок питания после перенапряжения

Визуально это не дорога а просто пятачок под ножку микросхемы в воздухе висящий, и ничего не отгорело/отпаяли/отвалилось
Я специально снял эту U5 когда искал 300 вольт на 8 ноге — пятак под ней в воздухе абсолютно чистый такой же как и на 7 ноге.
А от линии Vcc (6 нога) U2 — NCP1203 – это та где на 8 ноге есть 300 вольт
Дорожка идёт на Q7, с него на диод, далее трансформатор.
От линии Vcc (6 нога) U5 — NCP1203 – это та где на 8 ноге нет 300 вольт
Дорожка идёт на Q10, Q11, и потом на Q7.

Принесли сам телевизор, подключил блок к плате, нажал кнопку и сгорел предохранитель, Q12 STW12NK90Z — он стоит по каналу 24 вольта.
Почему сгорел Q12 STW12NK90Z после включения?

Для запуска без платы замкнуть управляющий сигнал, я так понимаю P-ON, на GND?
За что отвечает вывод sB?
